Комбайн зерноуборочный CLAAS DOMINATOR 130 / 140 / 150. Руководство - часть 7

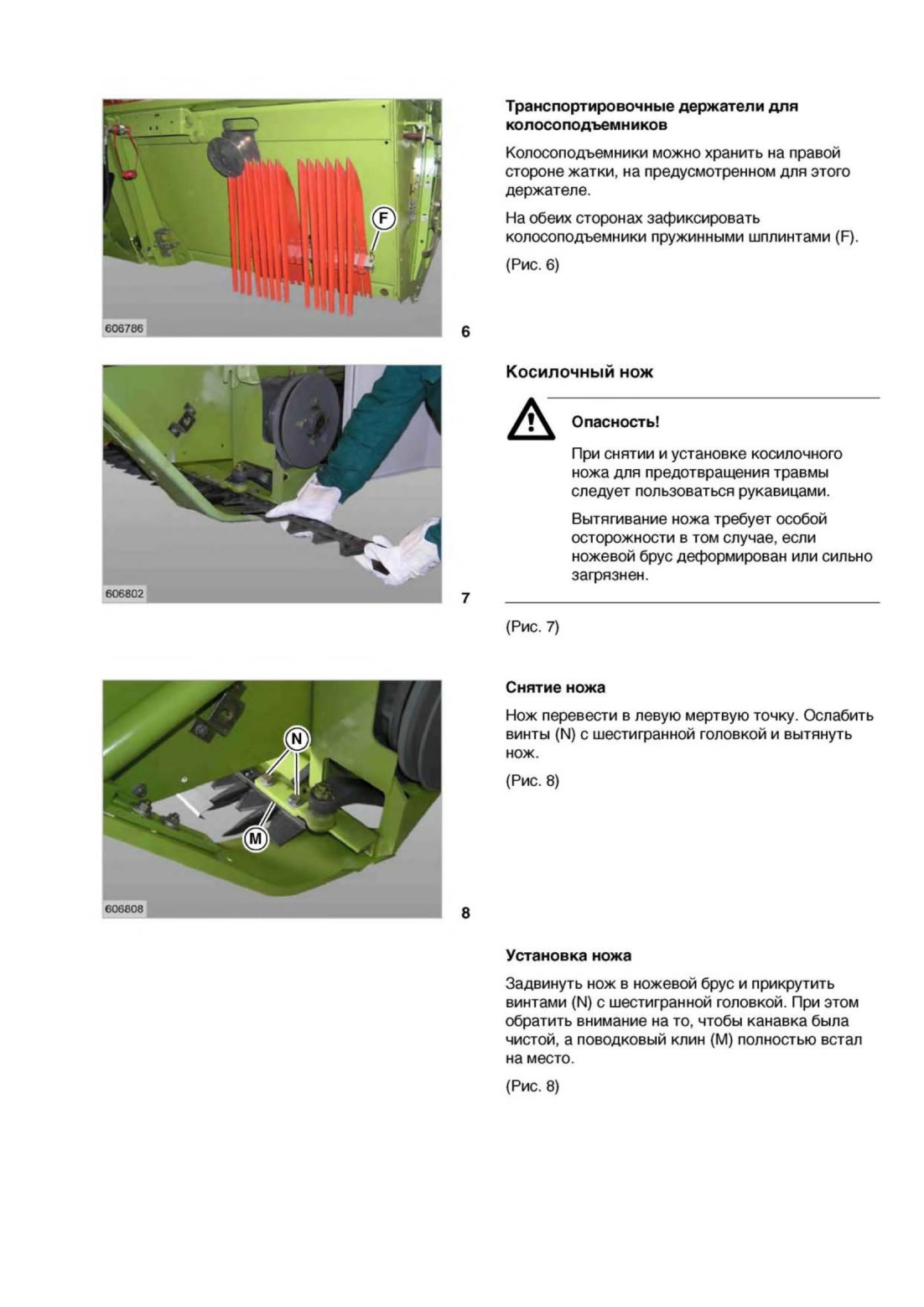

Транспортировочные держатели для колосоподъемников

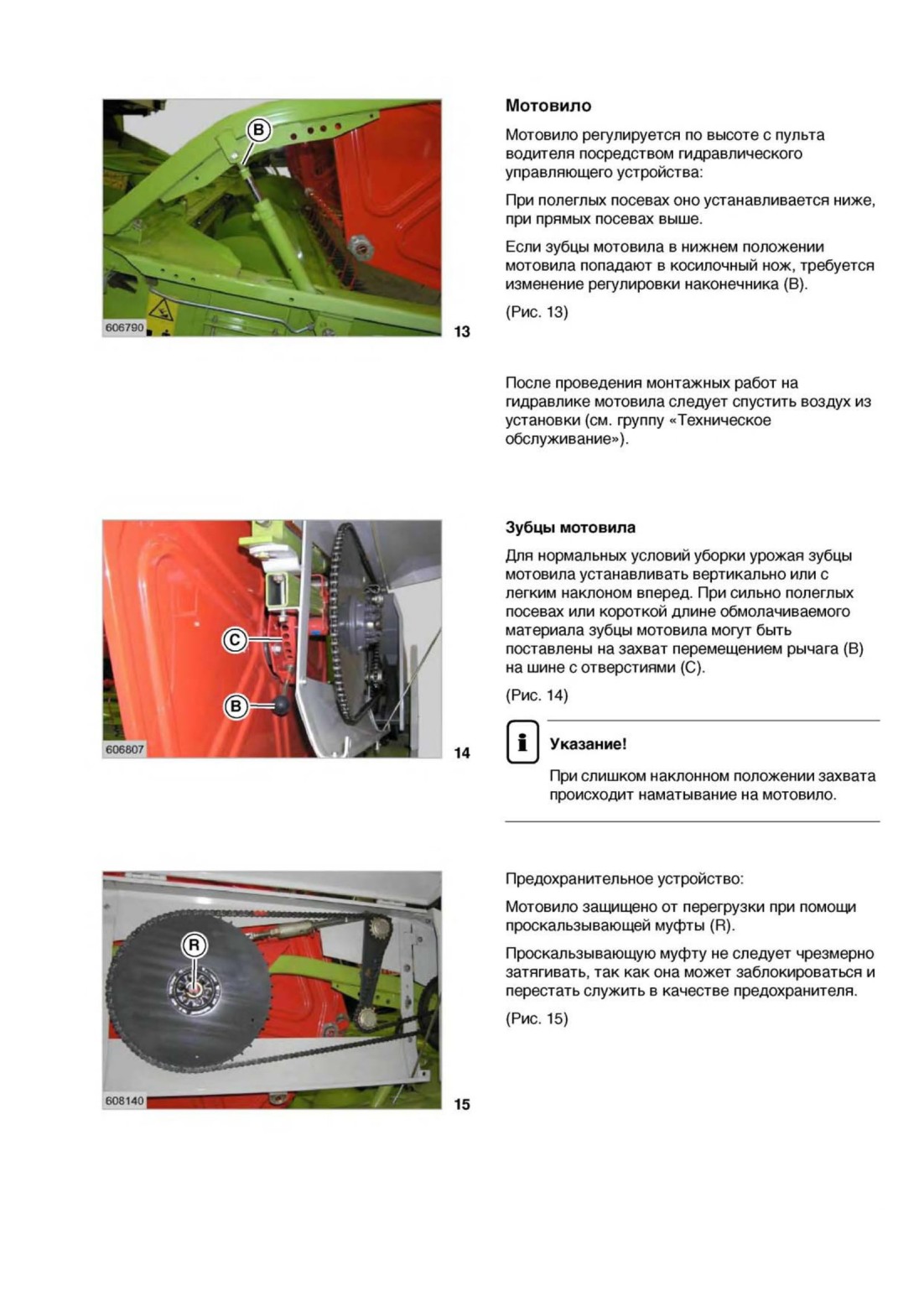

Мотовило

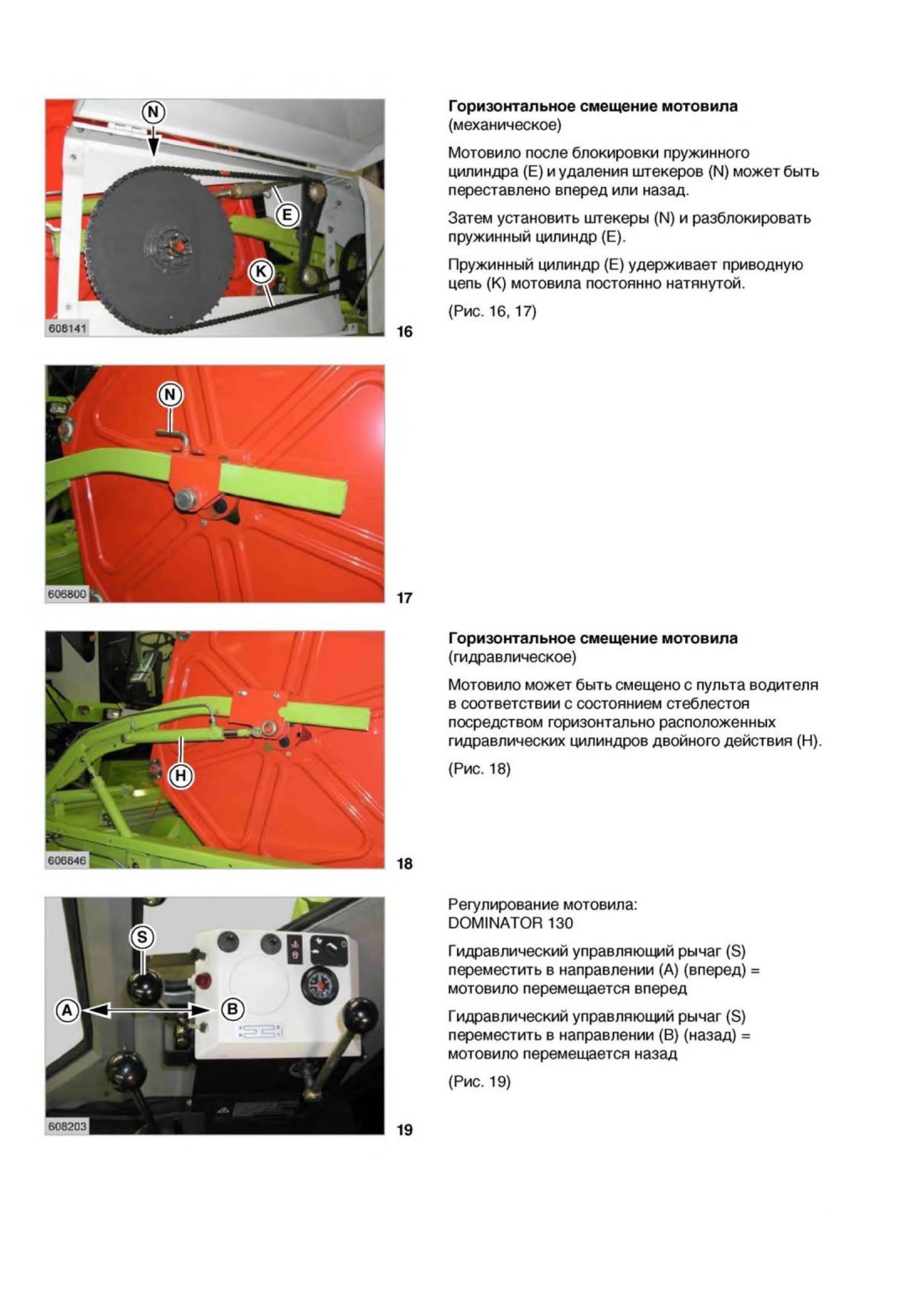

Горизонтальное смещение мотовила

(механическое)

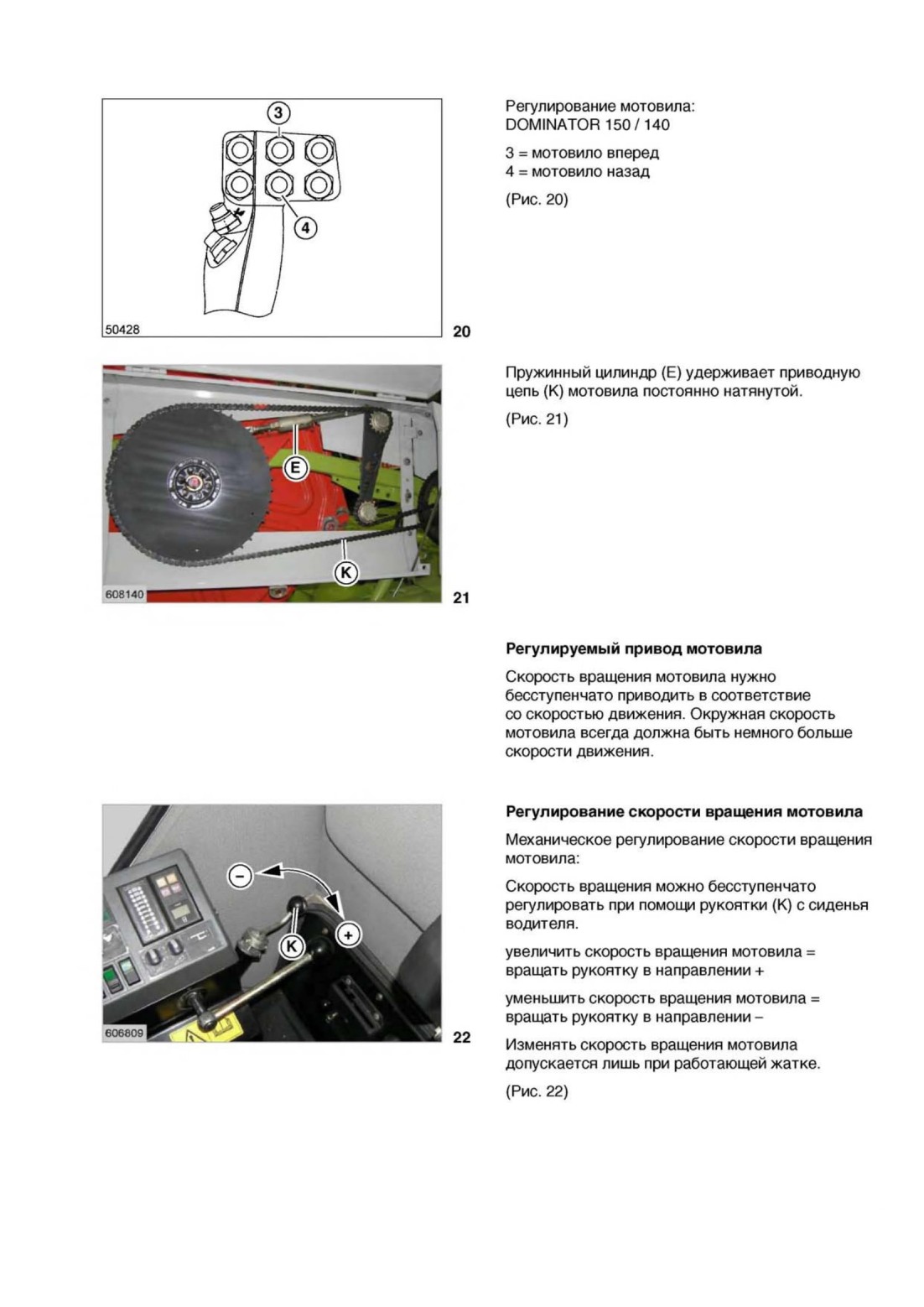

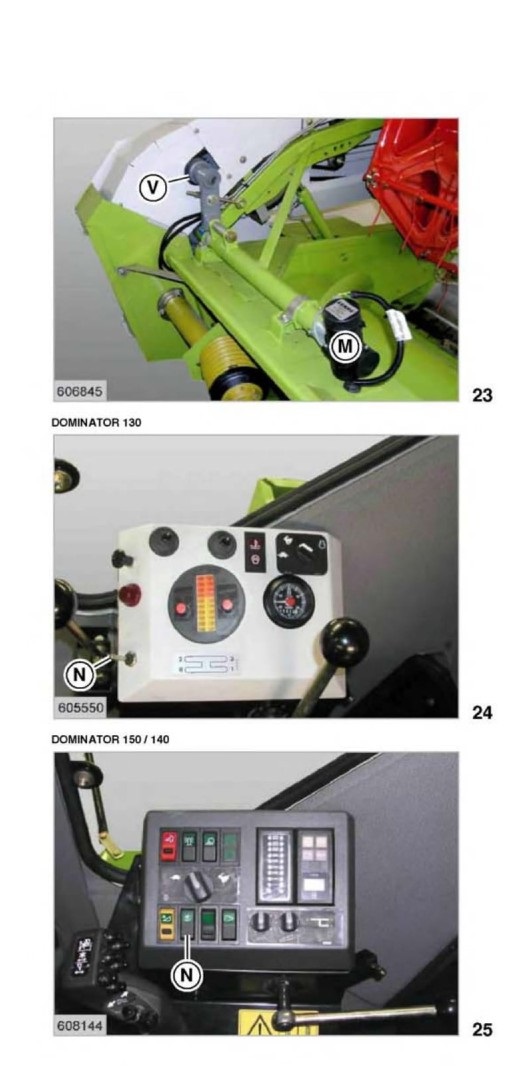

Электрическое регулирование скорости вращения мотовила:

Скорость вращения можно бесступенчато регулировать с сиденья водителя при помощи электрического двигателя (М) через регулируемую передачу (V).

Скорость вращения мотовила можно регулировать выключателем (N).

(Рис. 23, 24, 25)

Подающий шнек

Настройка расстояния до земли

Расстояние между витками (S) шнека жатки и днищем лотка жатки должно составлять примерно 15 мм.

Подающий шнек следует поднять выше при приеме очень крупных валков с целью его разфузки и при громоздком обмолачиваемом материале с целью уменьшения доли короткой соломы.

Управляемые пальцы (F) протягивают обмолачиваемый материал, подаваемый витками шнека (S) к середине, затем под подающим шнеком к наклонному транспортеру.

Поврежденные пальцы сразу же заменять новыми.

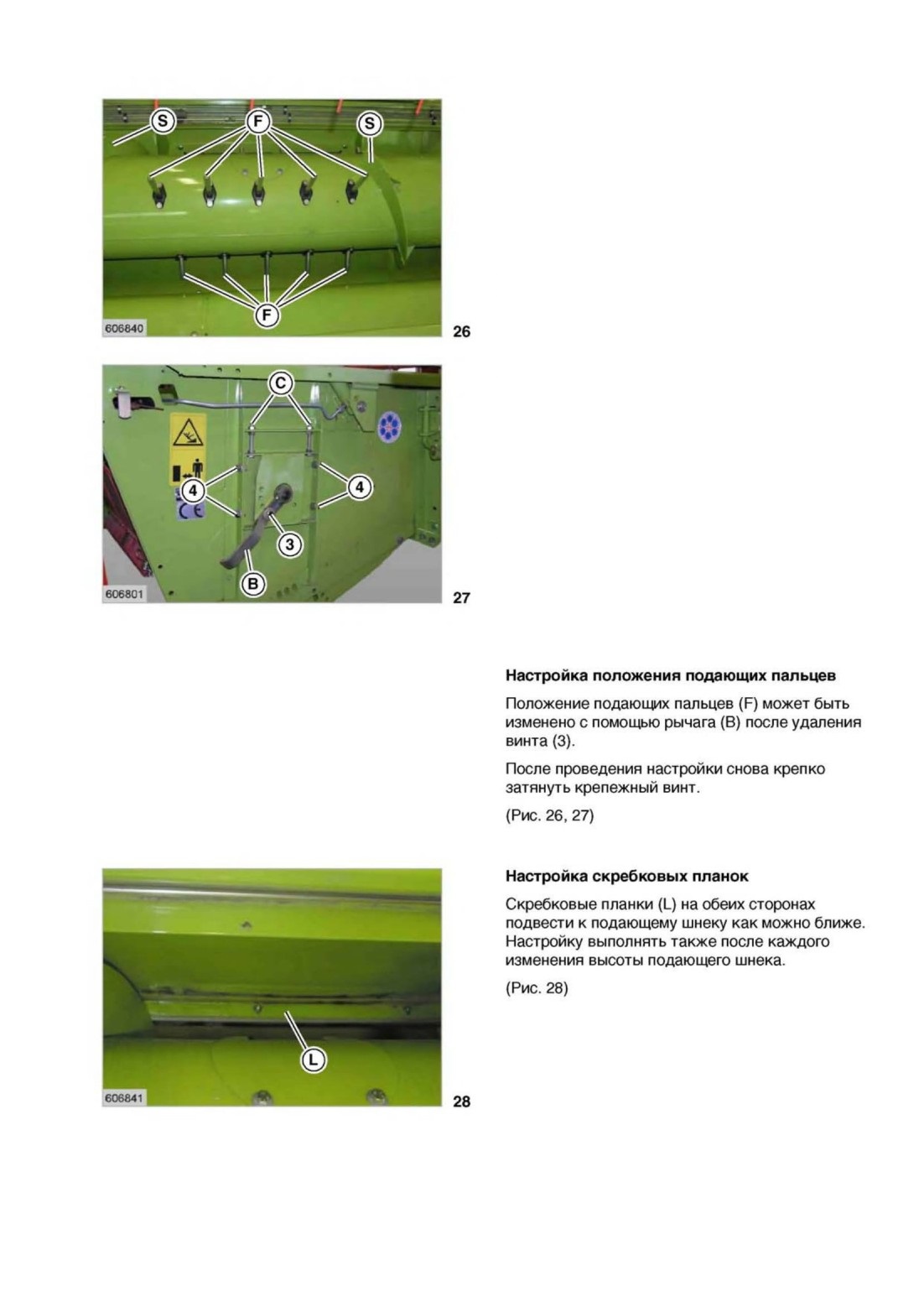

Настройку подающего шнека можно изменить настроечными винтами (С) на левой и правой сторонах жатки.

Перед каждой настройкой ослаблять крепежные винты (4) на обеих сторонах.

После проведения настройки снова крепко

затянуть все крепежные винты.

(Рис. 26, 27)

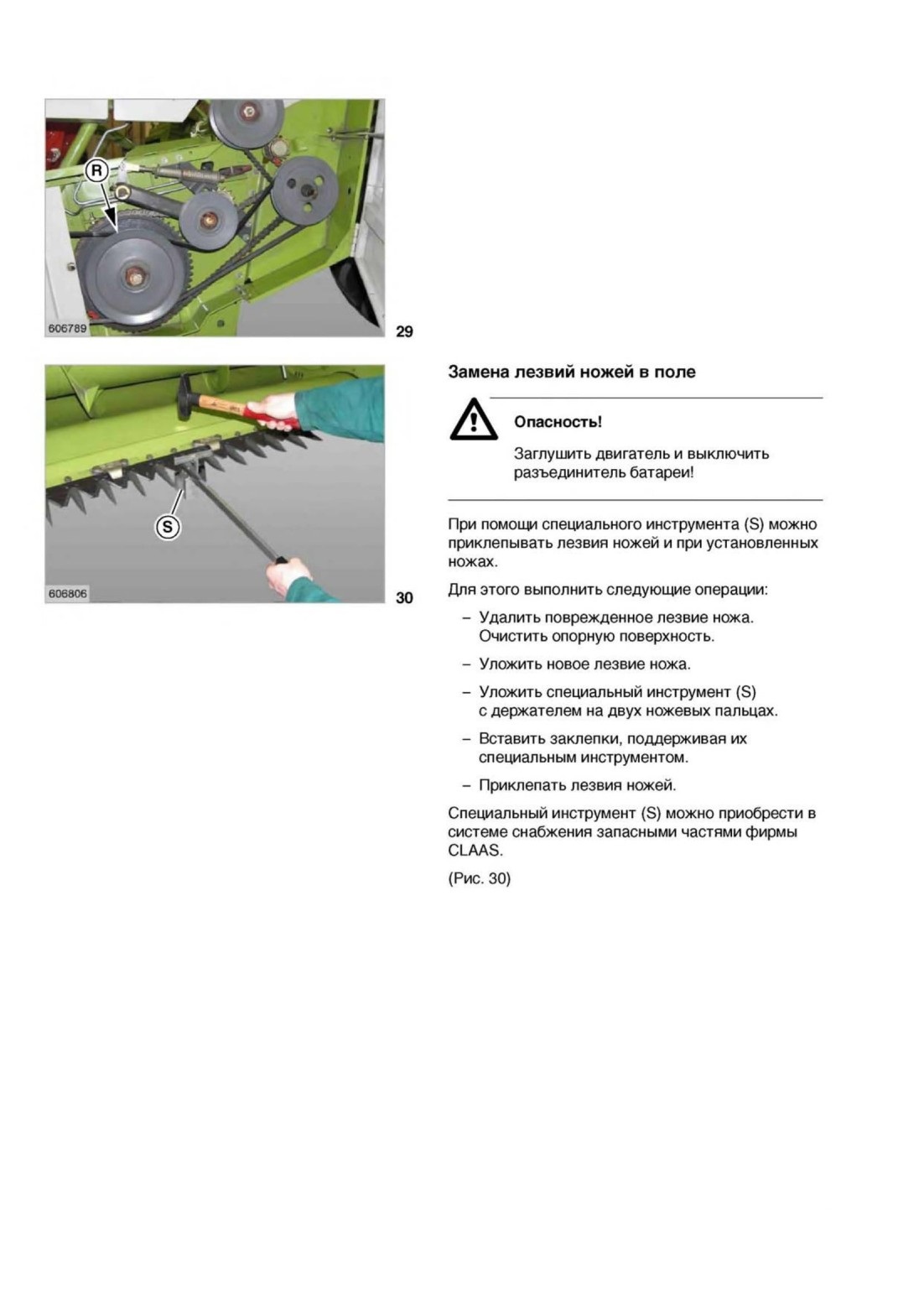

Предохранительное устройство:

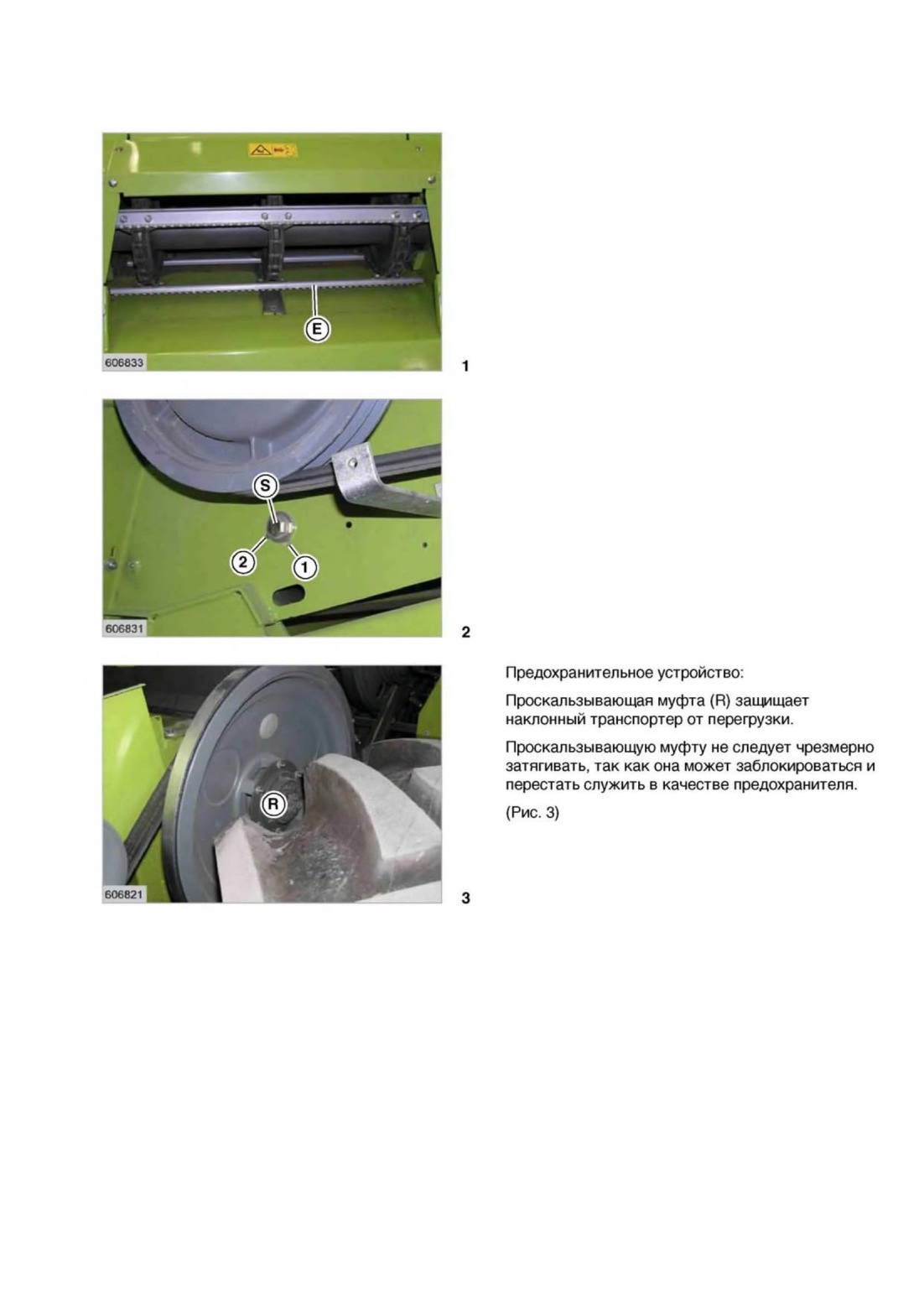

Подающий барабан защищен от перегрузки при помощи проскальзывающей муфты (R).

Проскальзывающую муфту не следует чрезмерно затягивать, так как она может заблокироваться и перестать служить в качестве предохранителя.

(Рис. 29)

НАКЛОННАЯ КАМЕРА

Подающие цепи с подающими планками (Е), снабженными ребрами, подают обмолачиваемый материал к молотильным органам.

Для ограничения наклонного транспортера снизу установить в наклонной камере слева и справа накладки посредством установочного штифта в отверстии (1) при обмолоте зерна и в отверстии (2) при обмолоте кукурузы.

Для перестановки только ослабить винт (S).
(Рис. 1, 2)

Устройство реверса жатки

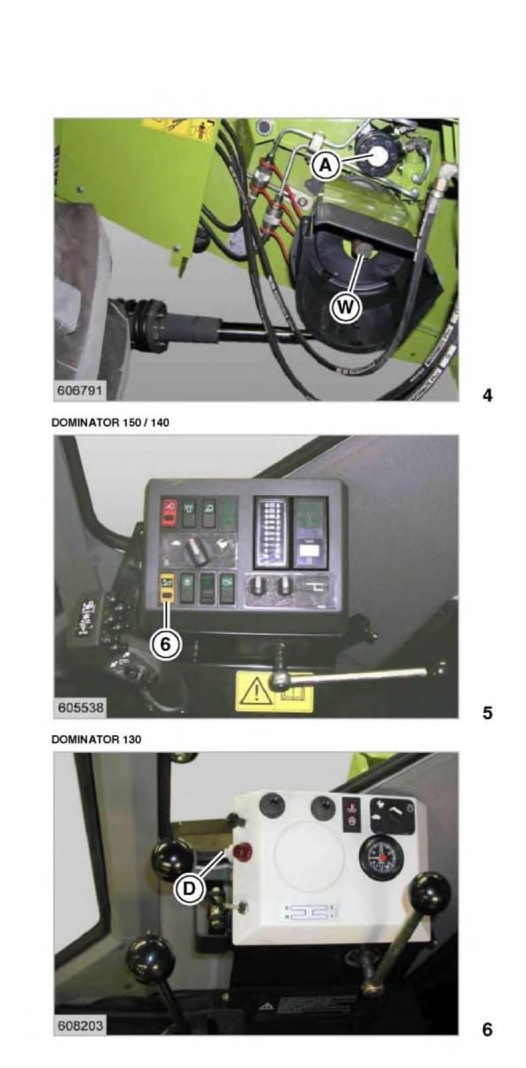

При забивке жатки и наклонной камеры нажать кнопку перекидного выключателя (6) или кнопку (D) на площадке водителя и реверсивный привод (А) изменит направление вращения всех рабочих органов жатки. Пробки выталкиваются вперед.

Внимание!

Перед включением реверсивного привода жатка должна быть полностью остановлена.
Мотовило опустить в самое низкое положение. Этим может быть предотвращен обратный затор на шнеке жатки.

Чтобы зубцы мотовила не попадали на подающий валок, мотовило полностью отвести и немного приподнять.

(Рис. 4, 5, 6)

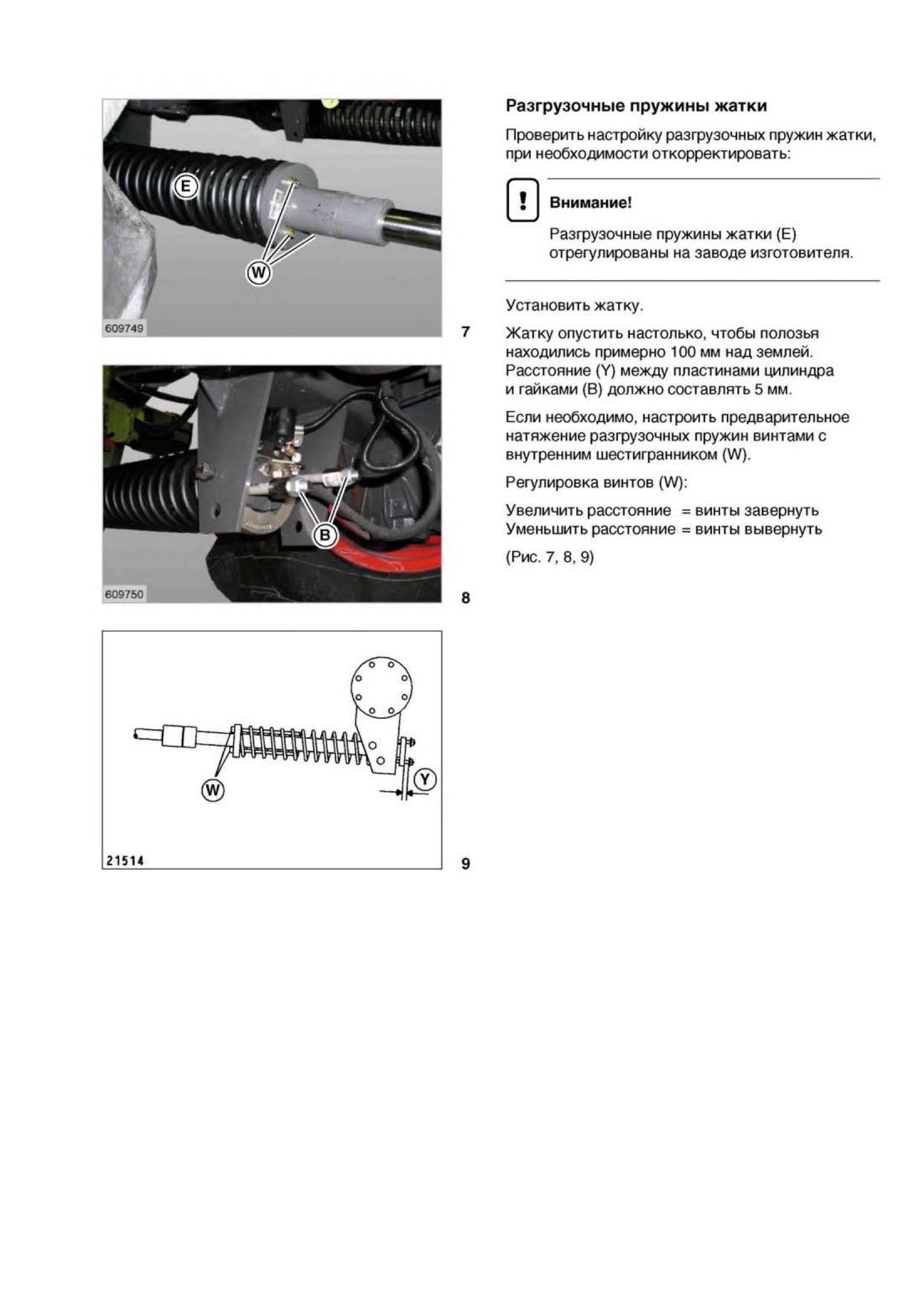

Разгрузочные пружины жатки

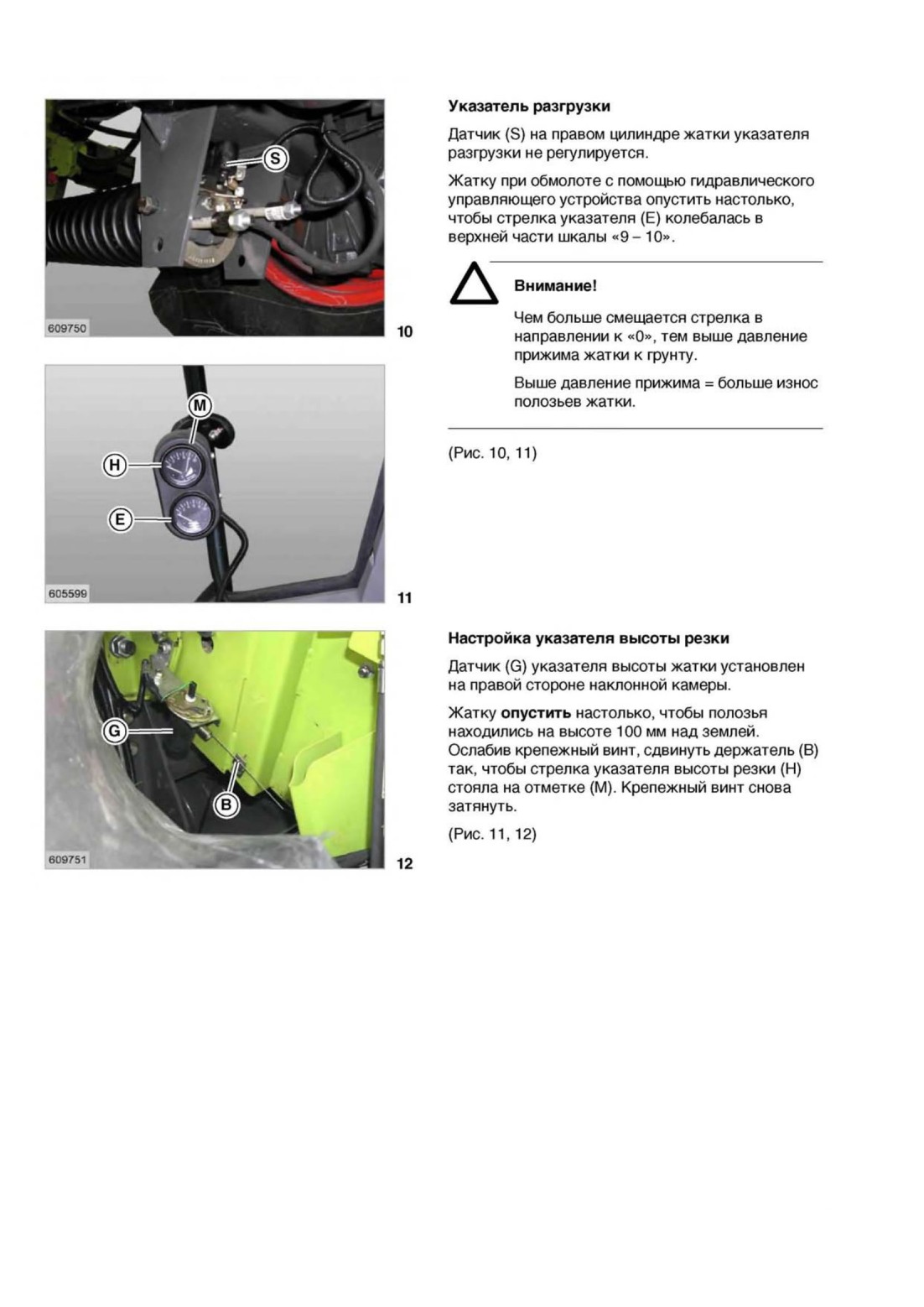

Указатель разгрузки

МОЛОТИЛЬНЫЕ ОРГАНЫ

Опасность!

Работы по техническому обслуживанию, уходу и чистке, а также устранение неисправностей проводить только при отключенном приводе и остановленном двигателе - вынуть ключ зажигания!

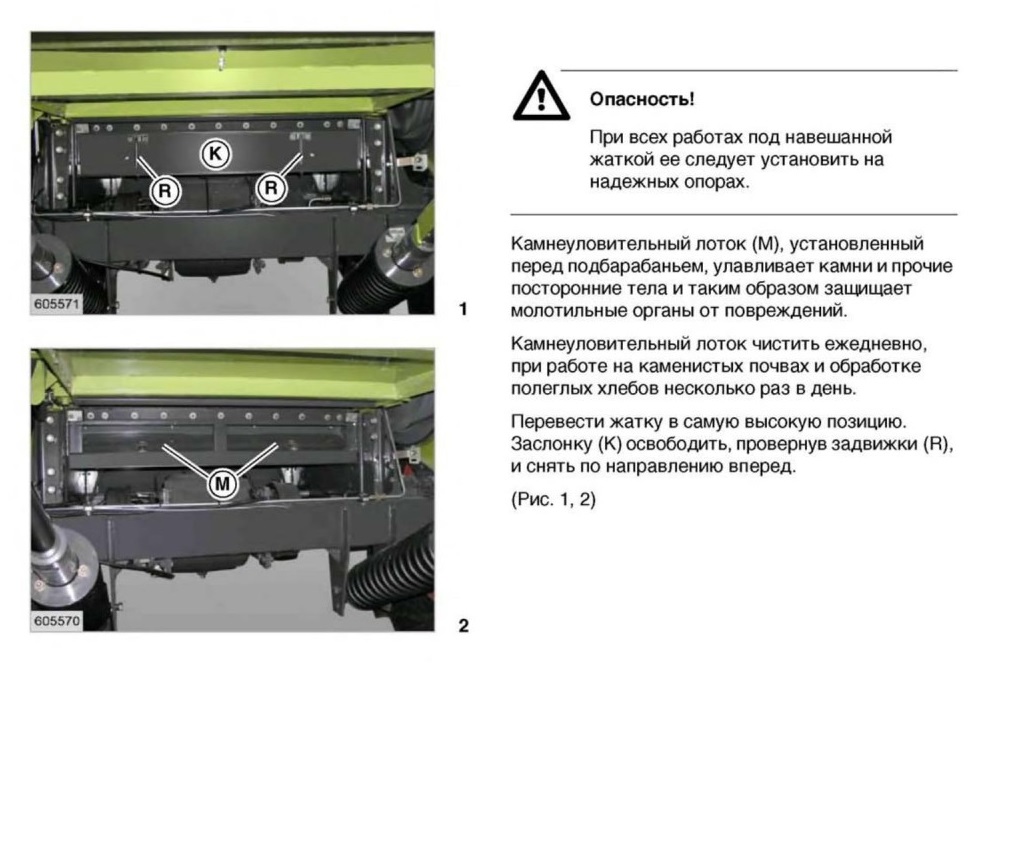

Камнеуловительный лоток

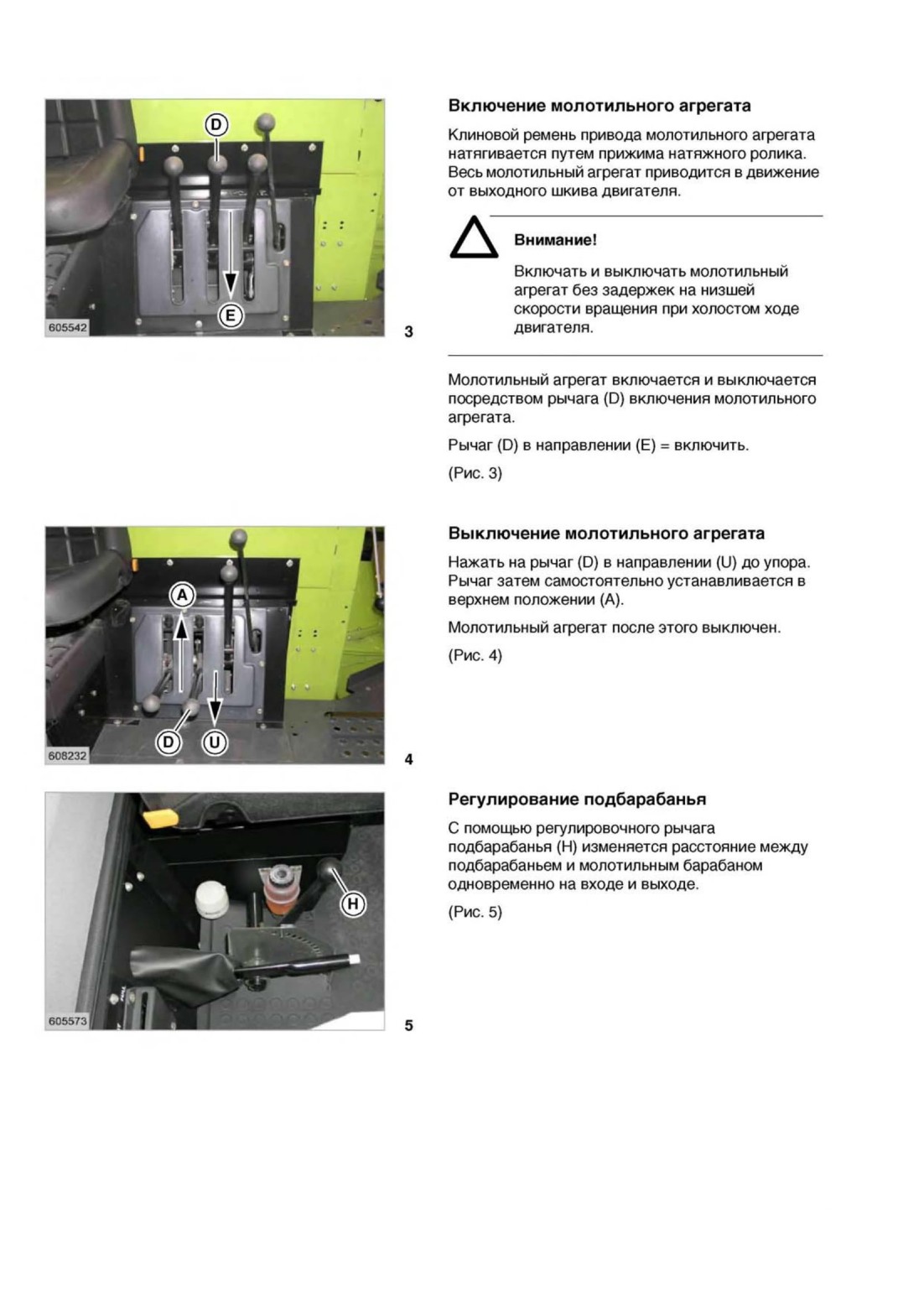

Включение молотильного агрегата

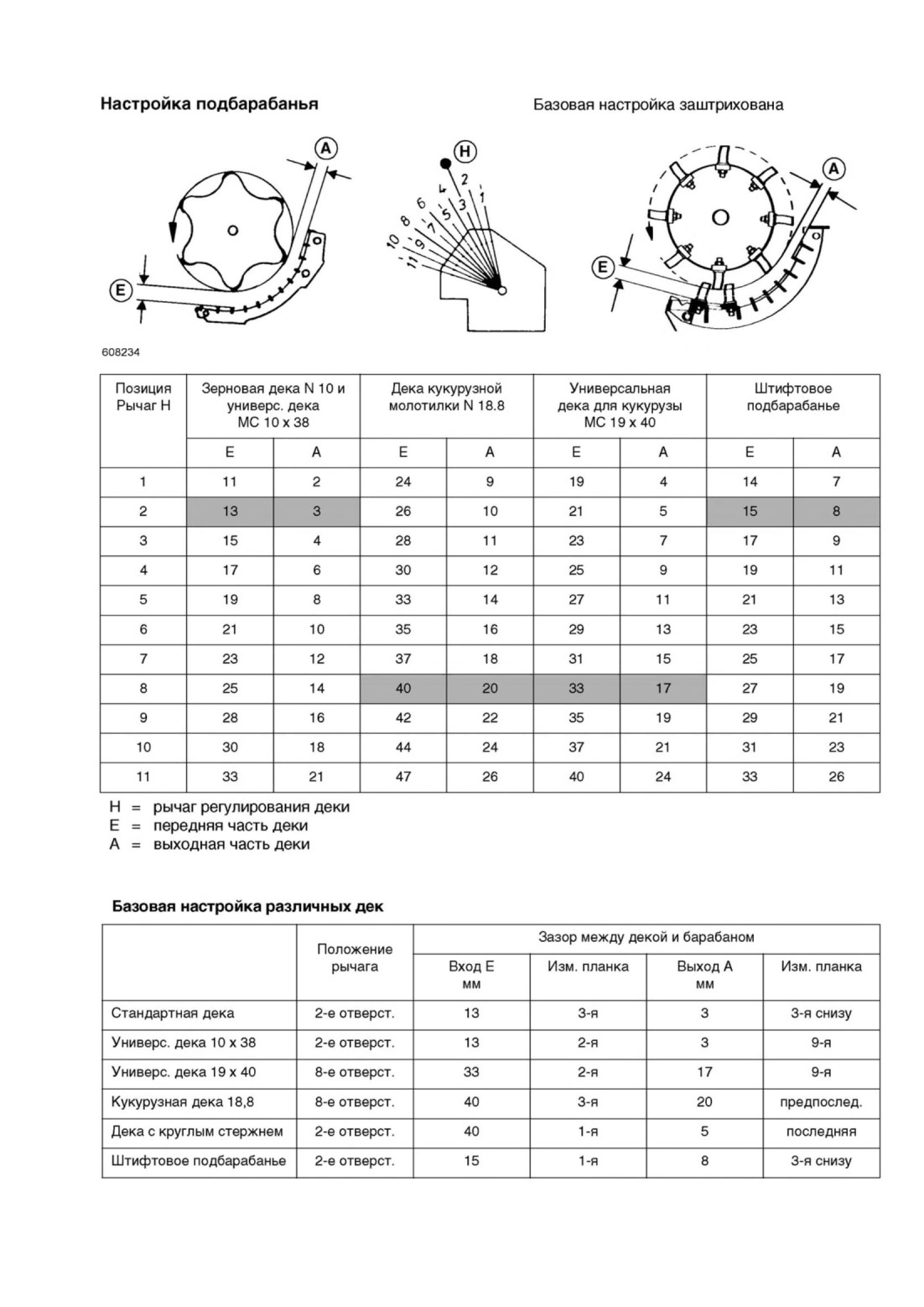

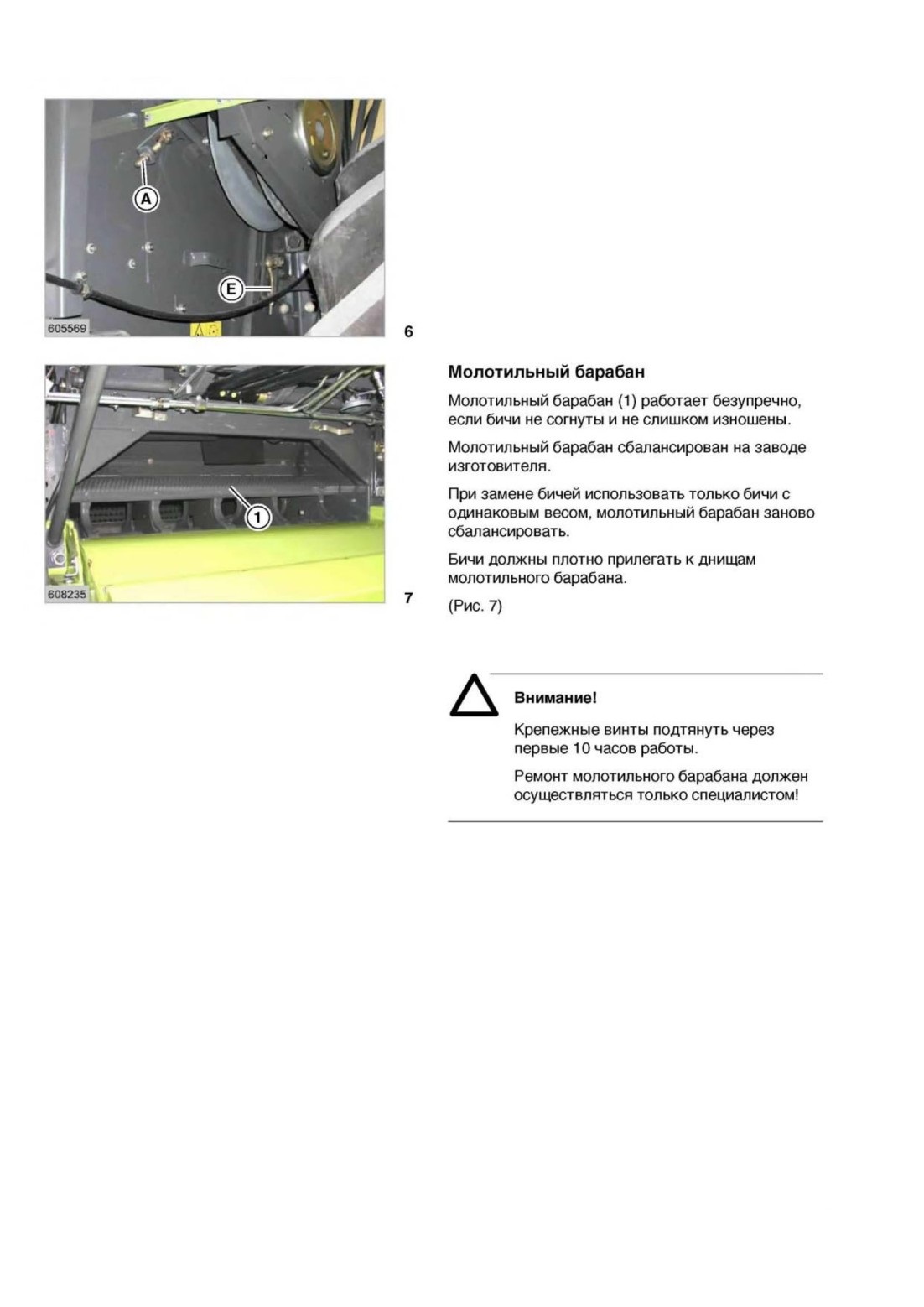

Настройка подбарабанья / Базовая настройка заштрихована

Базовая настройка на обеих сторонах на входе производится установочными винтами (Е), а на выходе установочными винтами (А).

Базовую настройку проверять раз в году перед началом уборки, в случае необходимости вносить поправки.
(Рис. 6)
