Комбайн зерноуборочный CLAAS DOMINATOR 130 / 140 / 150. Руководство - часть 6

Прибор контроля правильности функционирования

Прибор контроля функций контролирует скорости вращения верхнего вала наклонного транспортера, зернового элеватора и элеватора сходового продукта, валов соломотряса и соломоизмельчителя, а также контролирует воздушный фильтр и давление масла в двигателе.

При уменьшении скорости вращения, загрязнении воздушного фильтра или недостаточном давлении масла в двигателе загорается соответствующая красная контрольная лампа на центральном информаторе и одновременно справа от места водителя зуммер (S) выдает прерывистый звуковой сигнал.

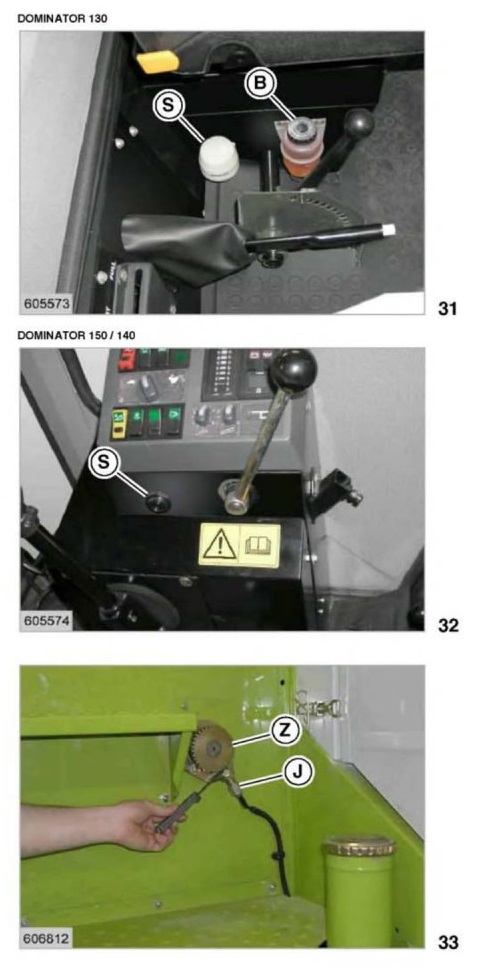

В = компенсационный сосуд для тормозной жидкости

(Рис. 31,32)
Все индуктивные датчики (J) отрегулировать так, чтобы между зубчатыми колесами (Z) и индуктивными датчиками имелся зазор 1 ± 0,5 мм.

При запуске двигателя кратковременно подается звуковой сигнал, пока в двигателе не поднимется давление масла.

Контроль скорости вращения включается и отключается выключателем при задвигании жатки.
(Рис. 33)

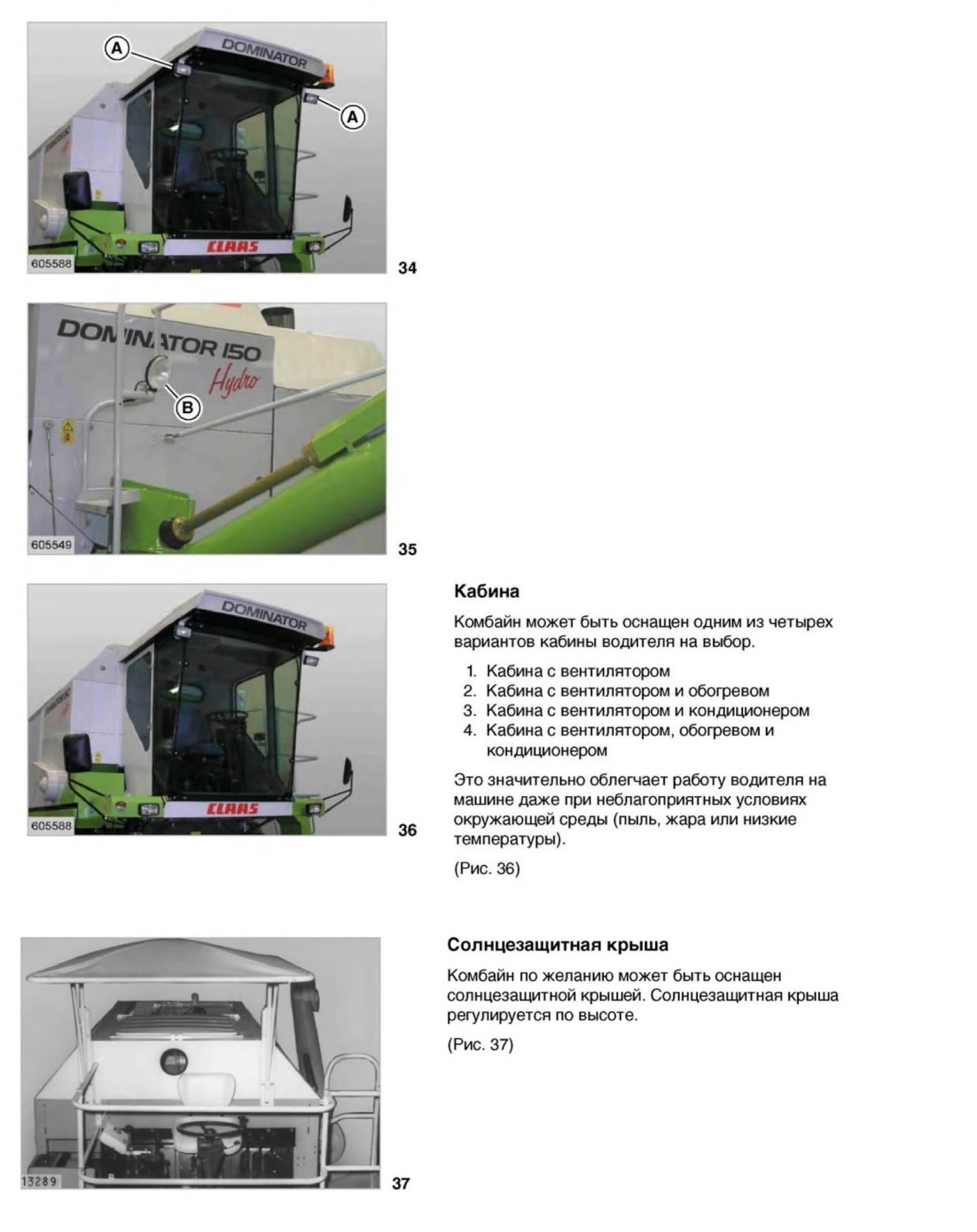

Рабочие фары

Две рабочие фары (А) на ограждении площадки водителя или, соответственно, на передней раме кабины водителя и одна рабочая фара (В) на левой стороне зернового бункера обеспечивают возможность работы на комбайне и в темное время суток.

(Рис. 34, 35)

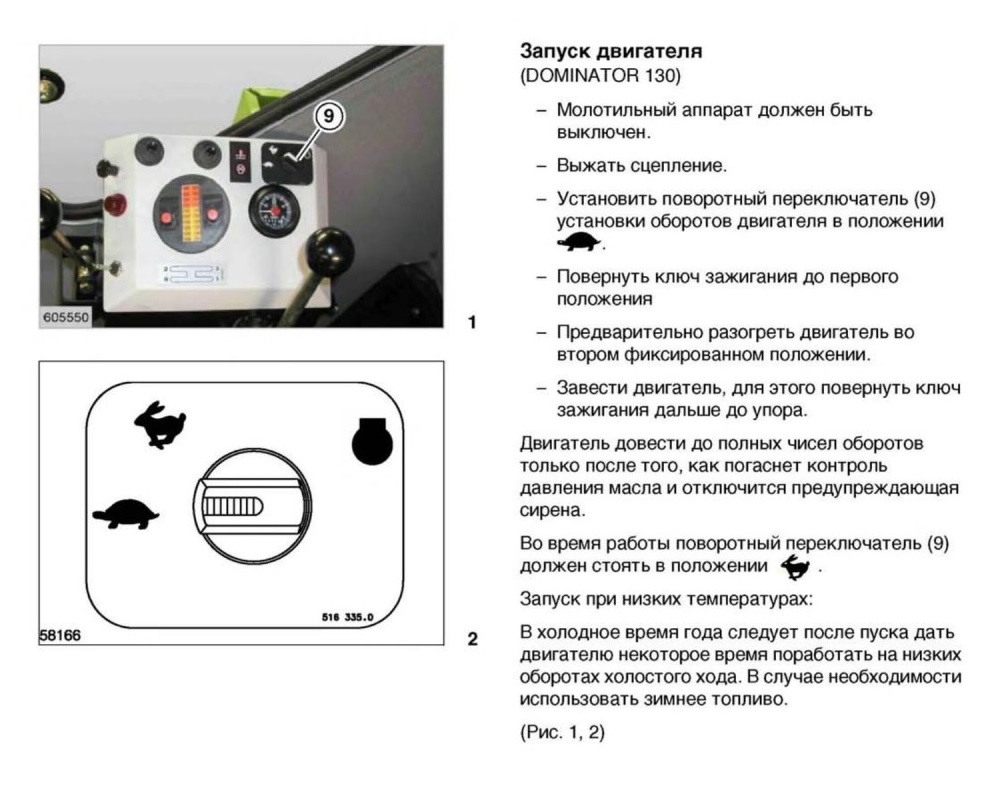

ВОЖДЕНИЕ КОМБАЙНА
Вождение комбайна

(DOMINATOR 130)
Опасность!

При передвижении по дорогам поднятым навесным устройством рычаг управления должен быть заблокирован для предотвращения срабатывания функции «опускание».

Перед тем как покинуть комбайн опустить приставку, двигатель заглушить, а ключ зажигания вынуть.

Движение на третьей передаче при уклоне свыше 7 % не допускается. Никогда не выключать передачу и не допускать движения комбайна накатом.

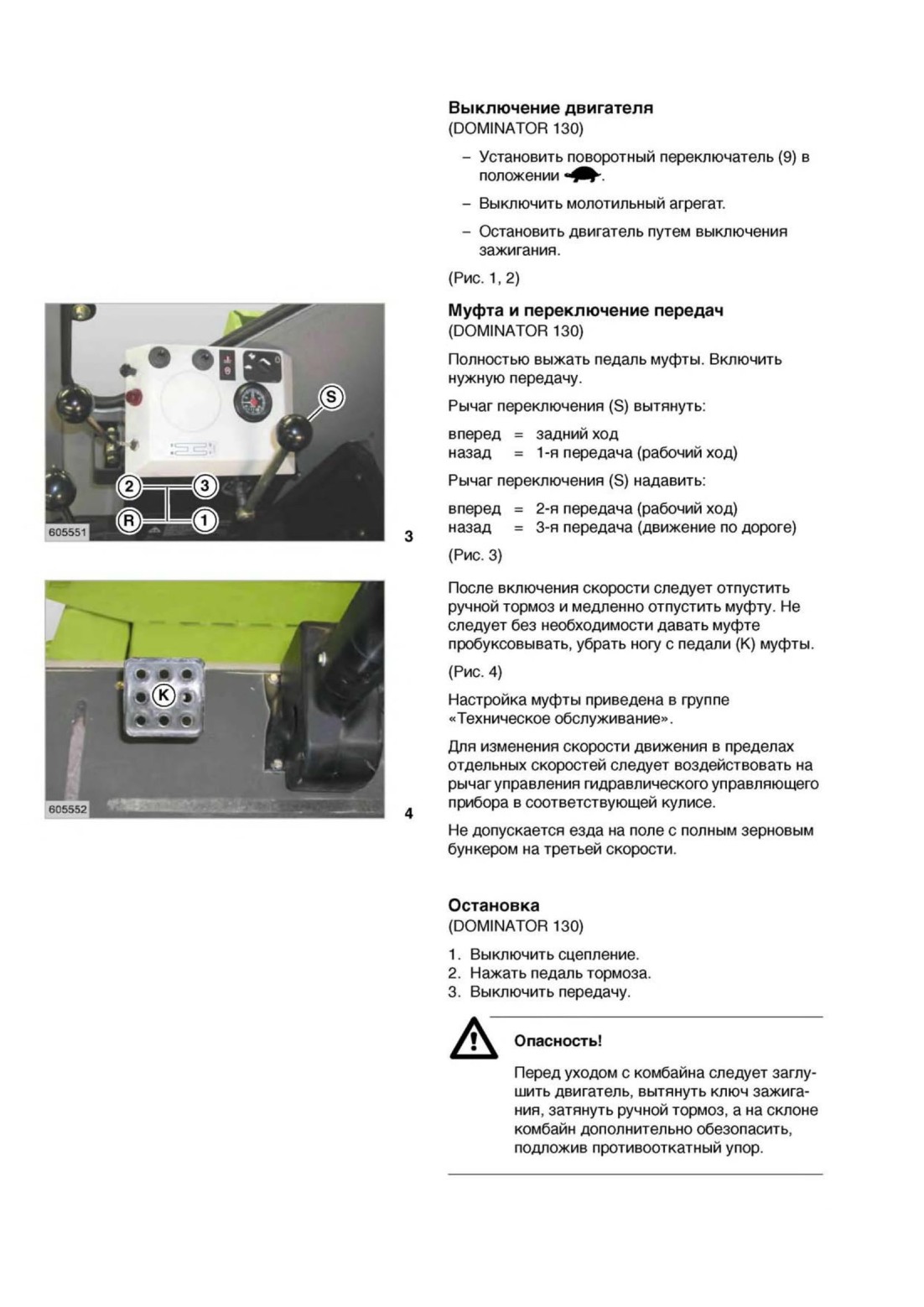

Выключение двигателя

(DOMINATOR 130)

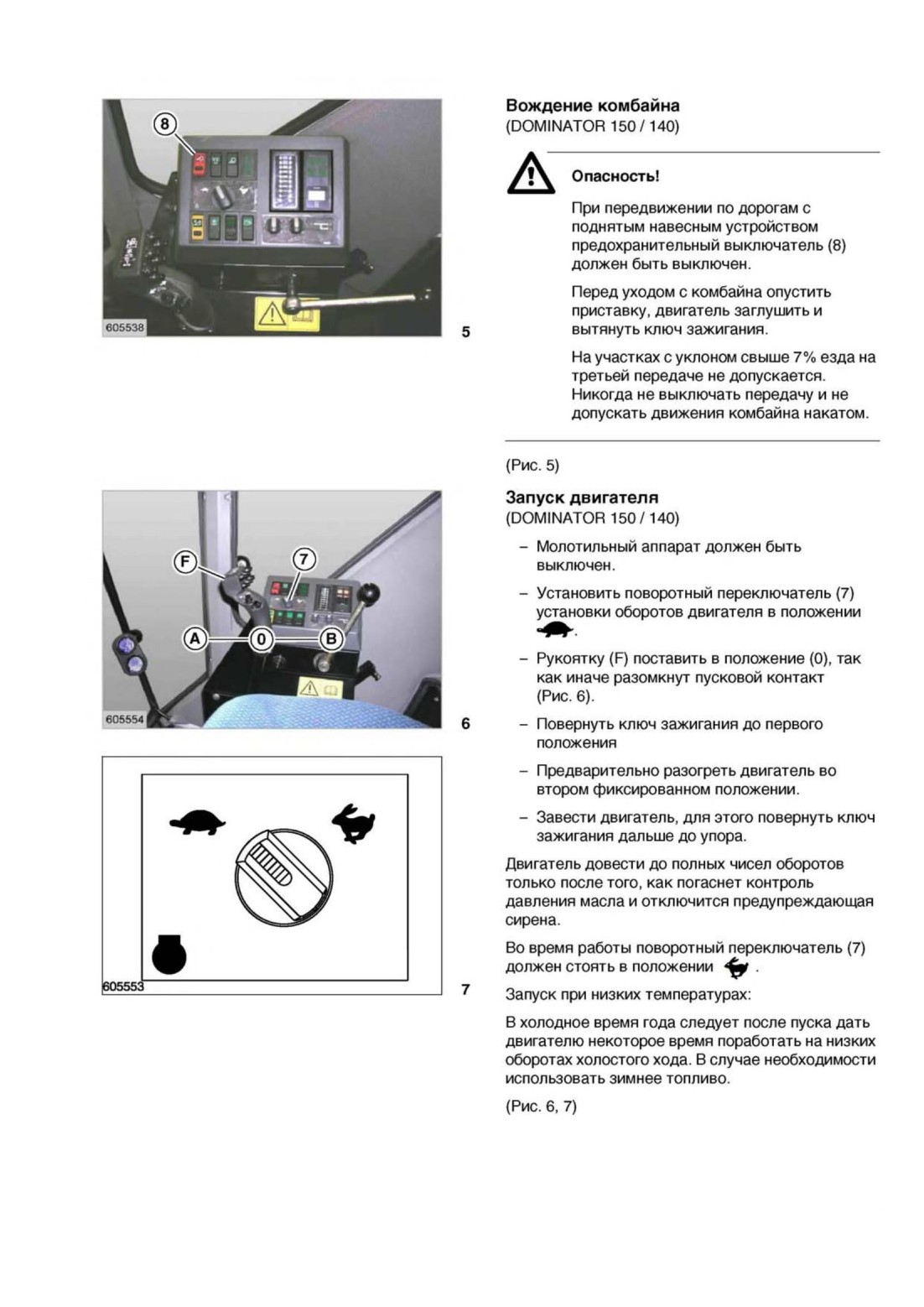

Вождение комбайна

(DOMINATOR 150/140)

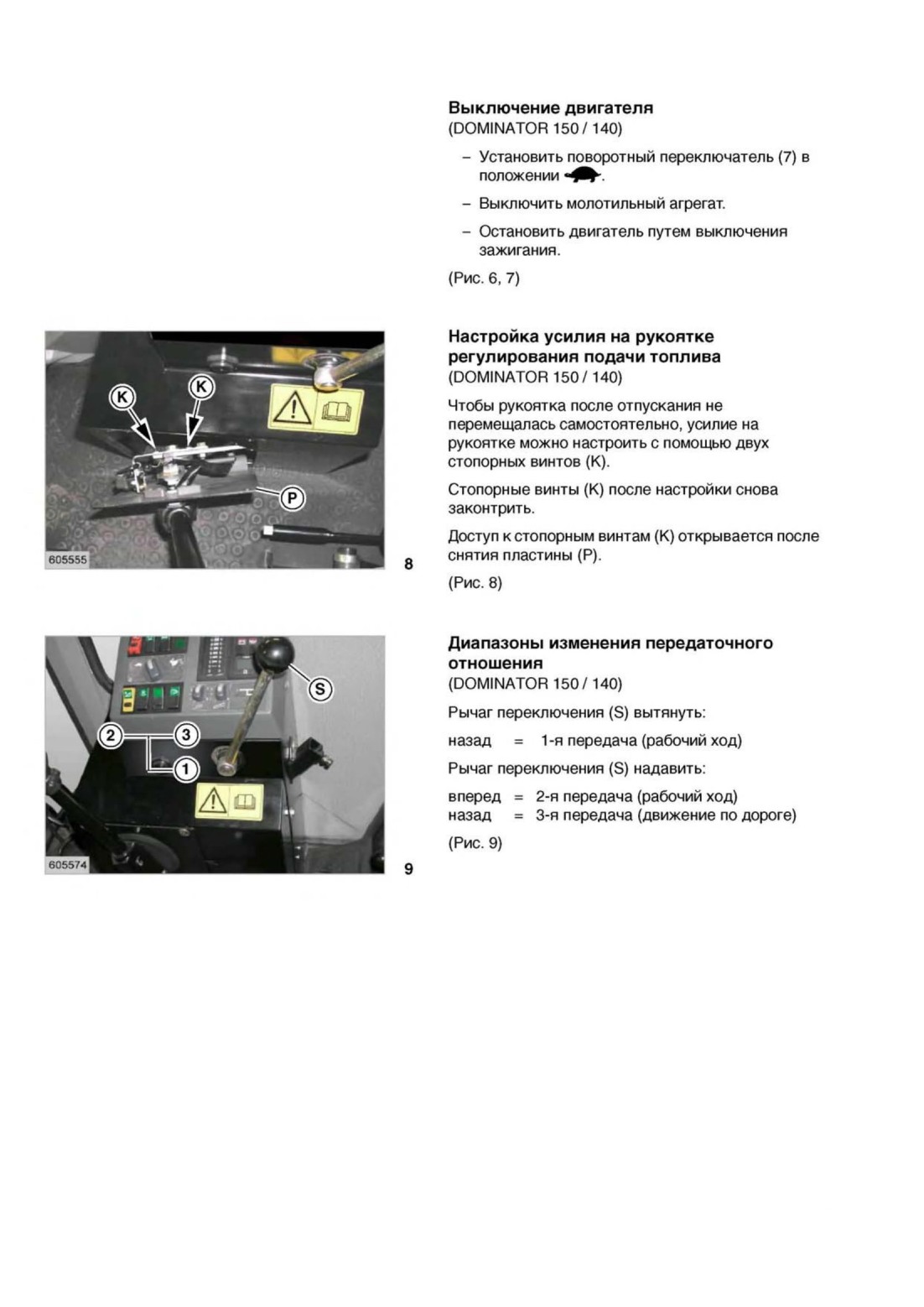

Выключение двигателя

(DOMINATOR 150/140)

Внимание!

Все ступени включать и переключать только при полной остановке машины.

Если нужная ступень тяжело включается, при работающем двигателе слегка толкнуть рукоятку.

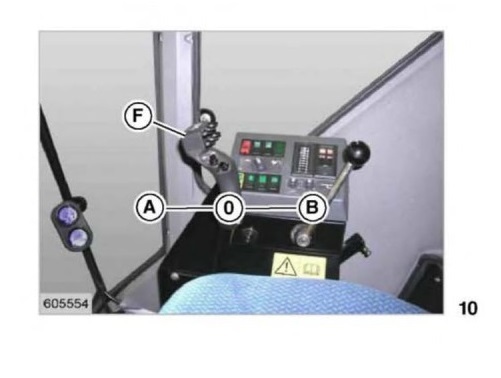

Рукояткой (F) регулируется скорость движения. Чем дальше рычаг перемещен в направлении (А), тем выше скорость движения в перед, чем дальше рычаг выдвинут в направлении (В), тем выше скорость движения задним ходом.
Внимание!

Рукоятку приводить в действие только при работающем двигателе.
(Рис. 10)

Остановка

(DOMINATOR 150/140)

Рукоятку (F) возвратить в положение (0). (Рис. 10)
Опасность!

Перед уходом с комбайна следует заглушить двигатель, вытянуть ключ зажигания, затянуть ручной тормоз, а на склоне комбайн дополнительно обезопасить, подложив противооткатный упор.
Динамические свойства
Опасность!

На динамические свойства комбайна влияют, например, полотно дороги и навесное устройство (жатка и т.д.).

е* Поэтому в режиме движения необходимо ориентироваться на имеющиеся дорожные и почвенные условия.

« Особенная осторожность требуется при работе и разворотах на склонах и с полным зерновым бункером.
Управление

Система гидростатического рулевого управления задней осью позволяет легко управлять комбайном.
Опасность!

Осторожно при движении по дорогам с резкими поворотами! Комбайн сзади заносит!
Функция управления сохраняется и при отключенном двигателе. Но требуется прилагать значительно большее усилие.

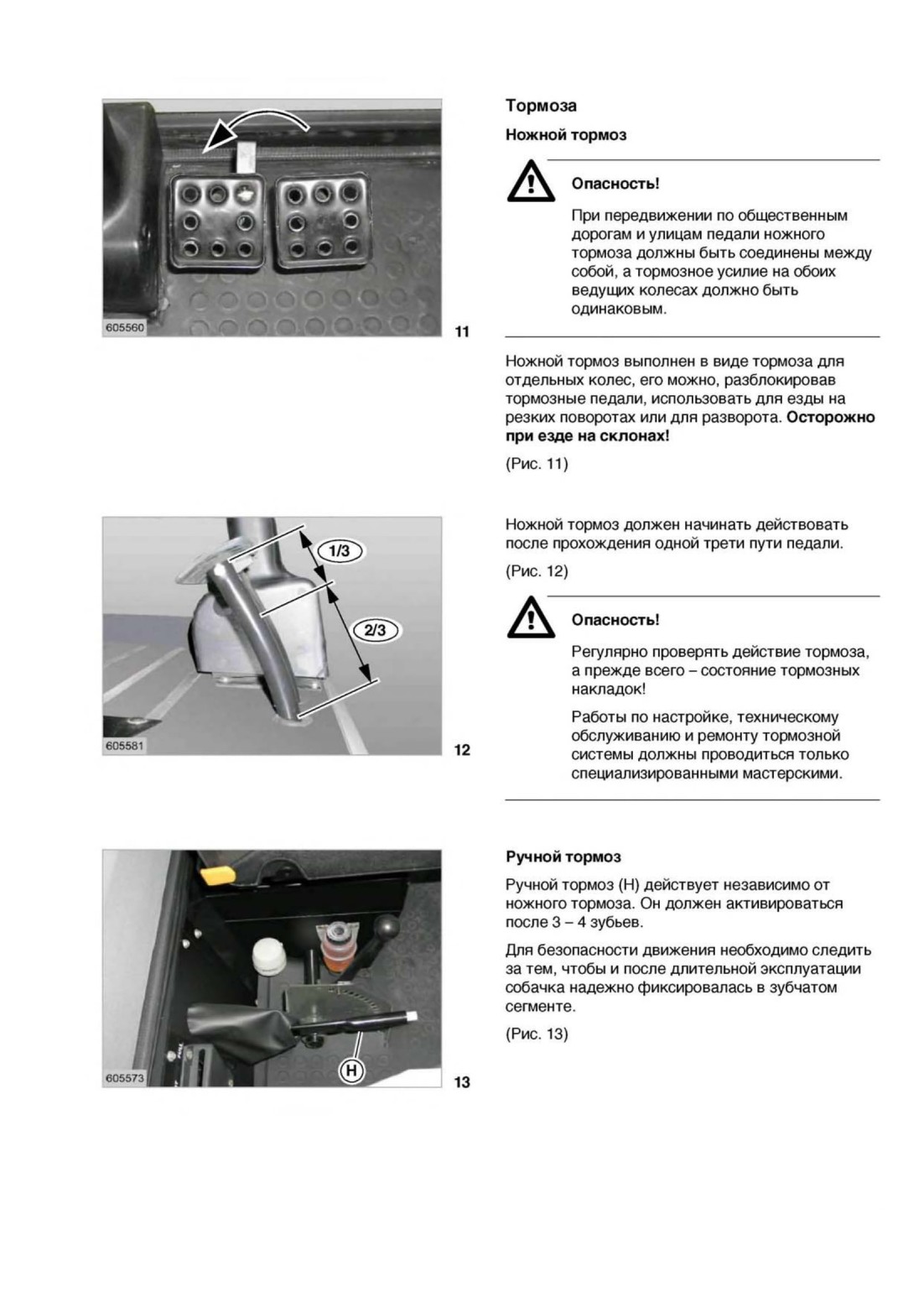

Тормоза

Ножной тормоз

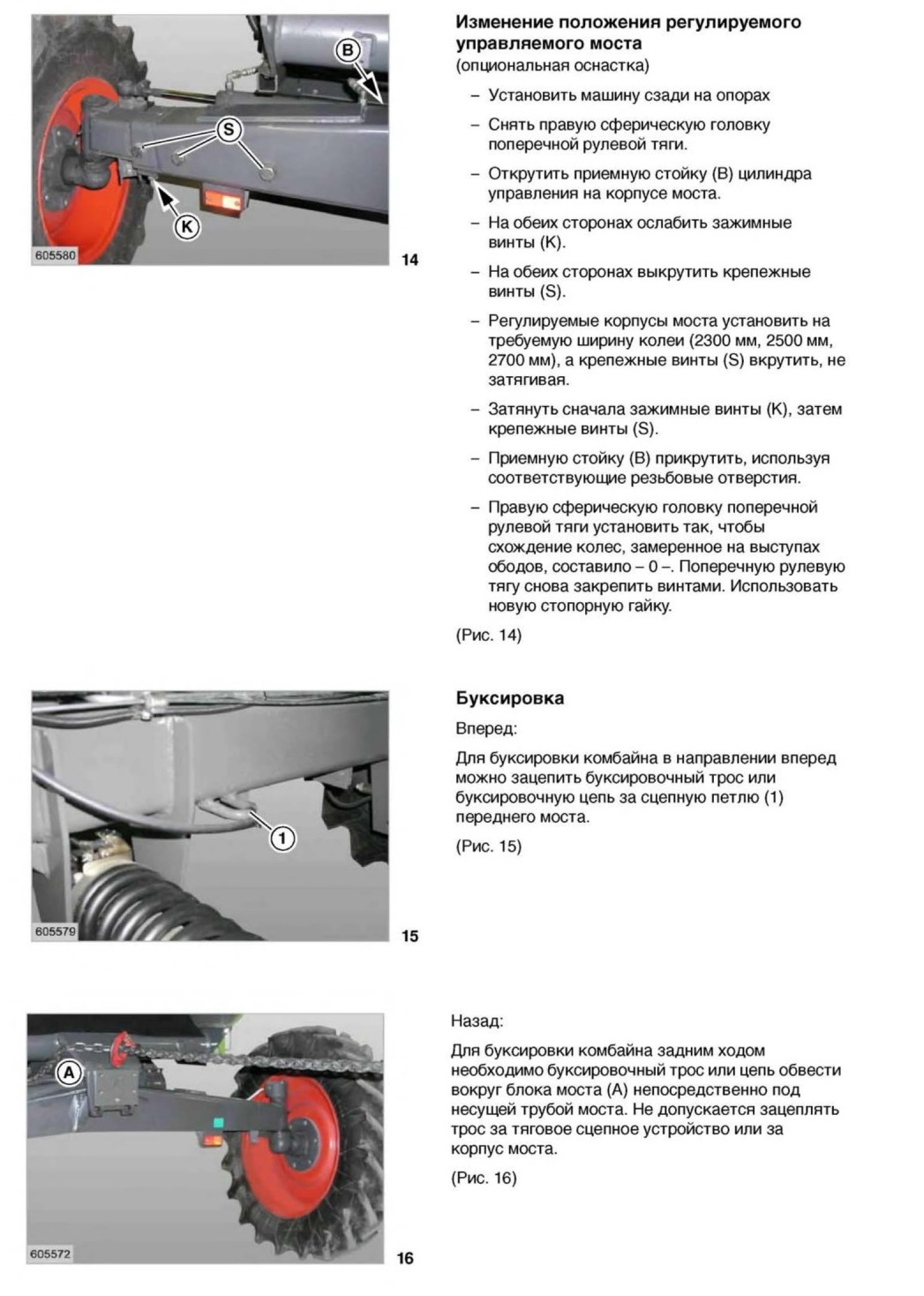

Изменение положения регулируемого управляемого моста

(опциональная оснастка)

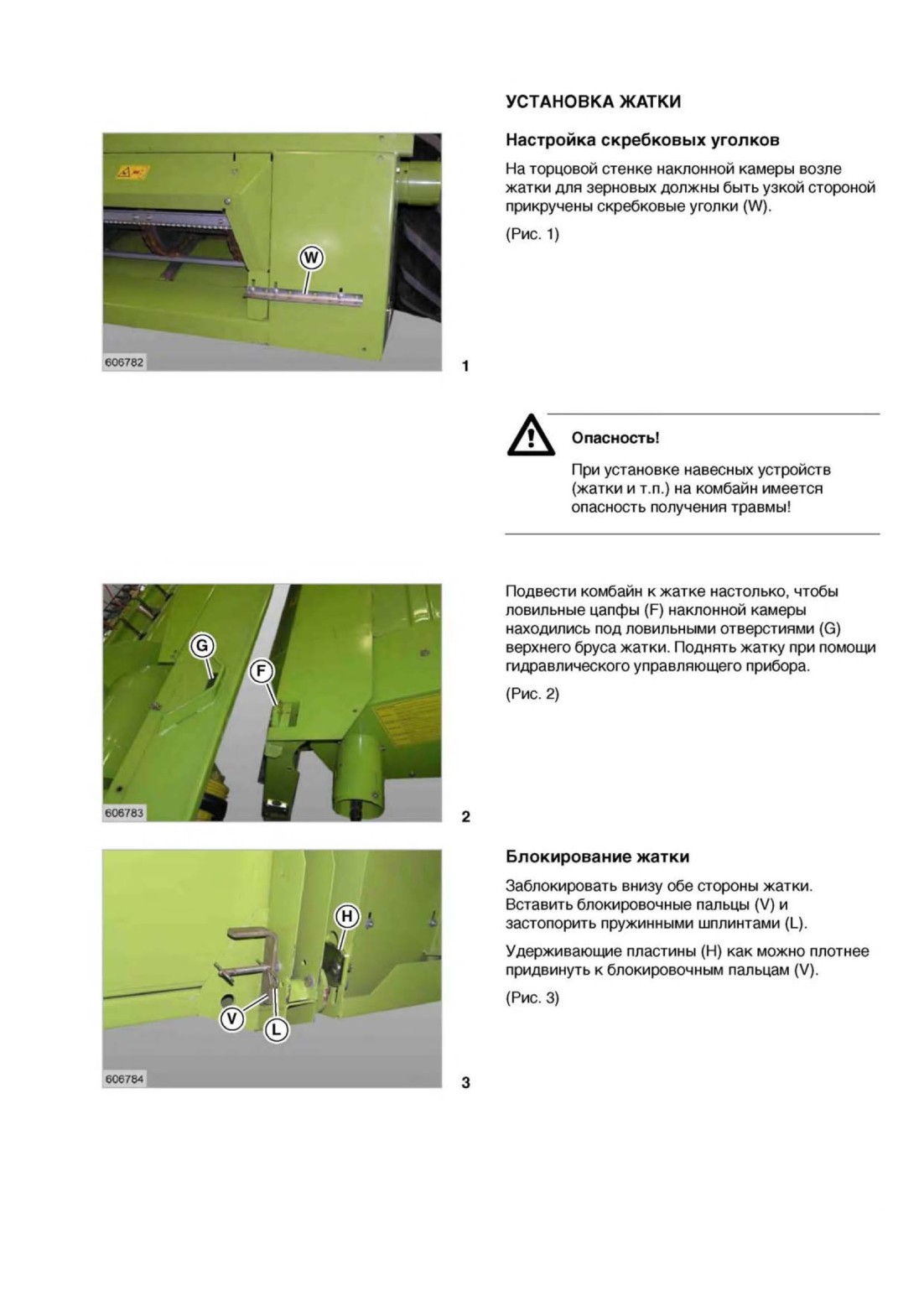

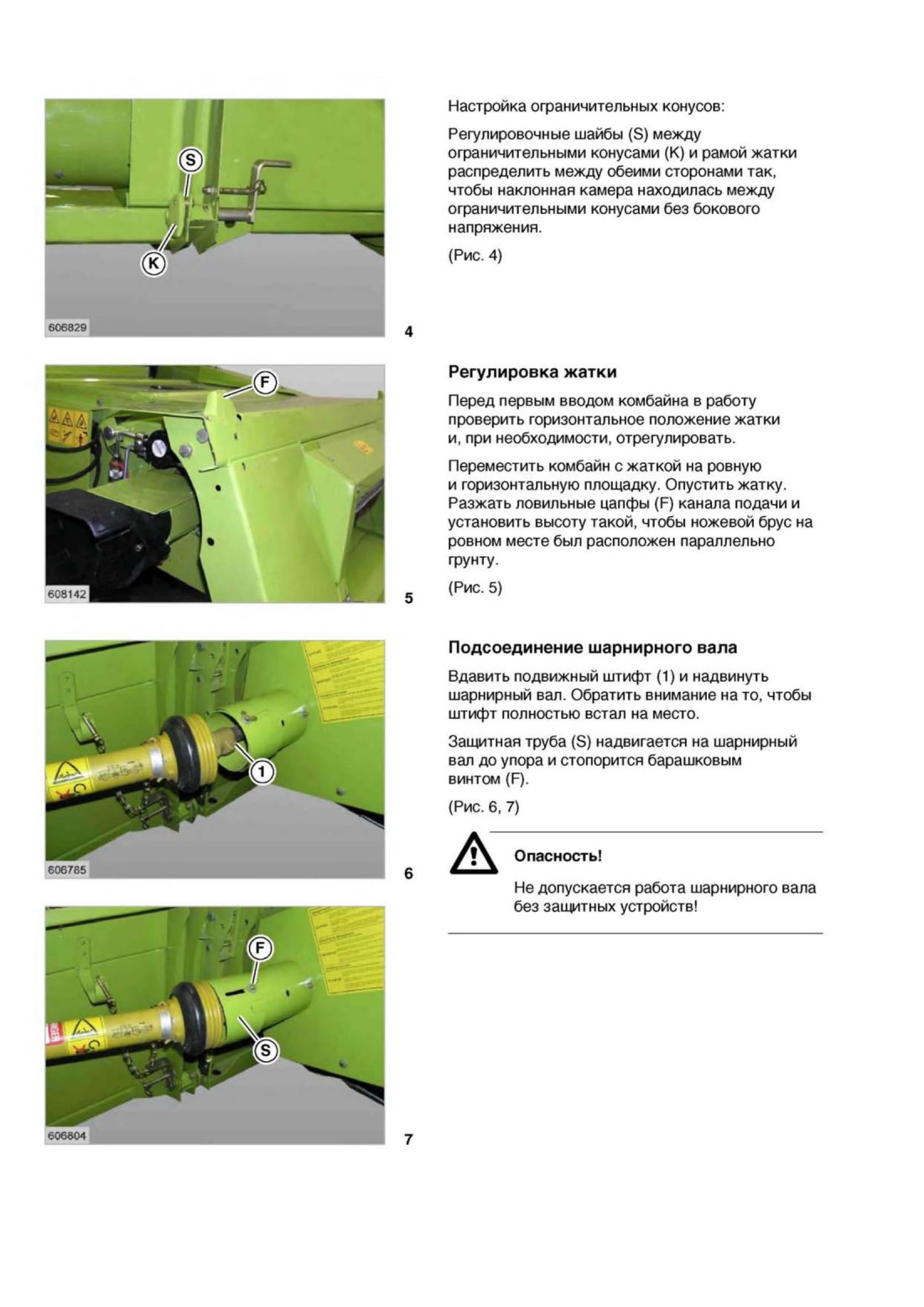

УСТАНОВКА ЖАТКИ

Настройка скребковых уголков

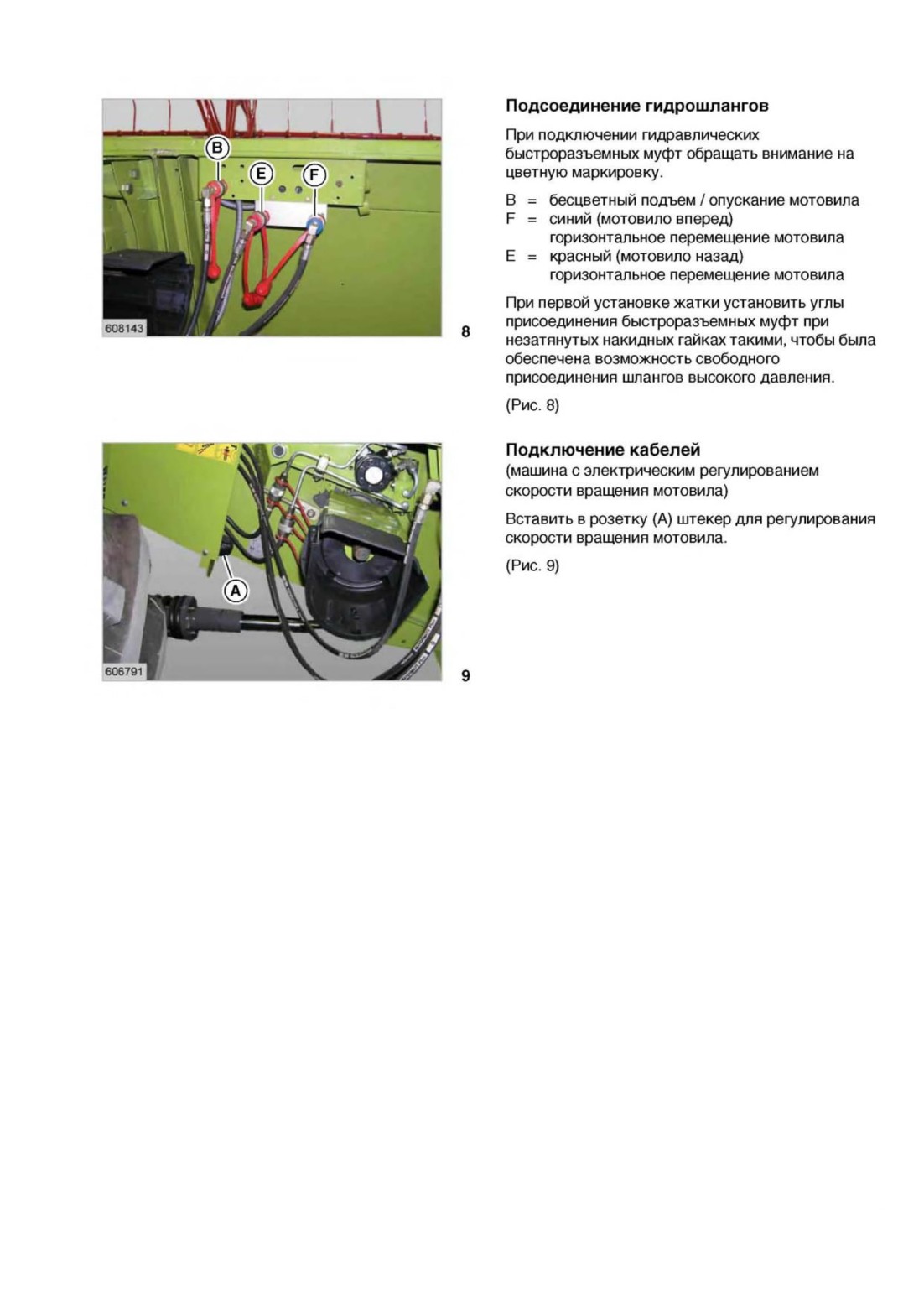

Подсоединение гидрошлангов

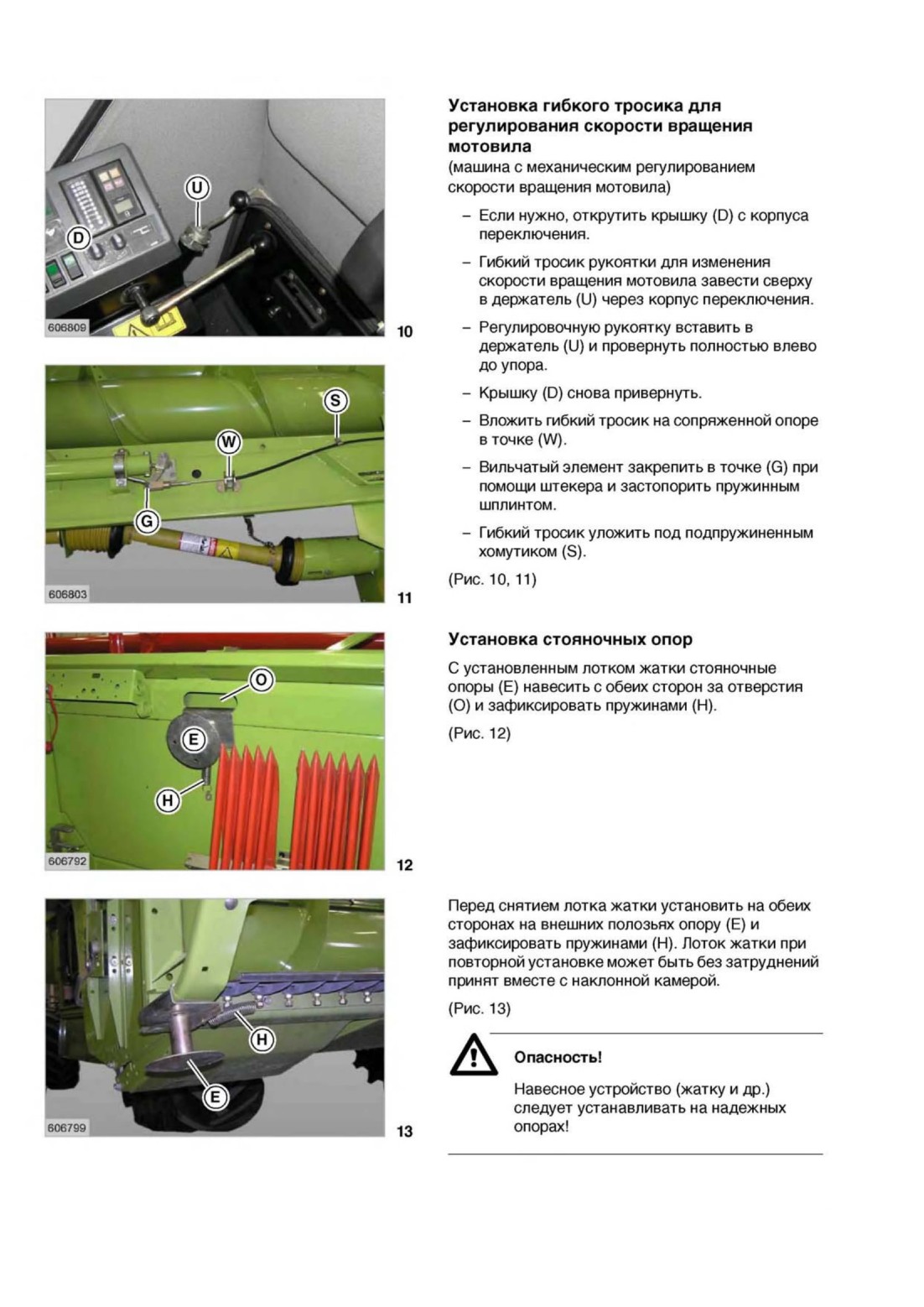

Установка гибкого тросика для регулирования скорости вращения мотовила

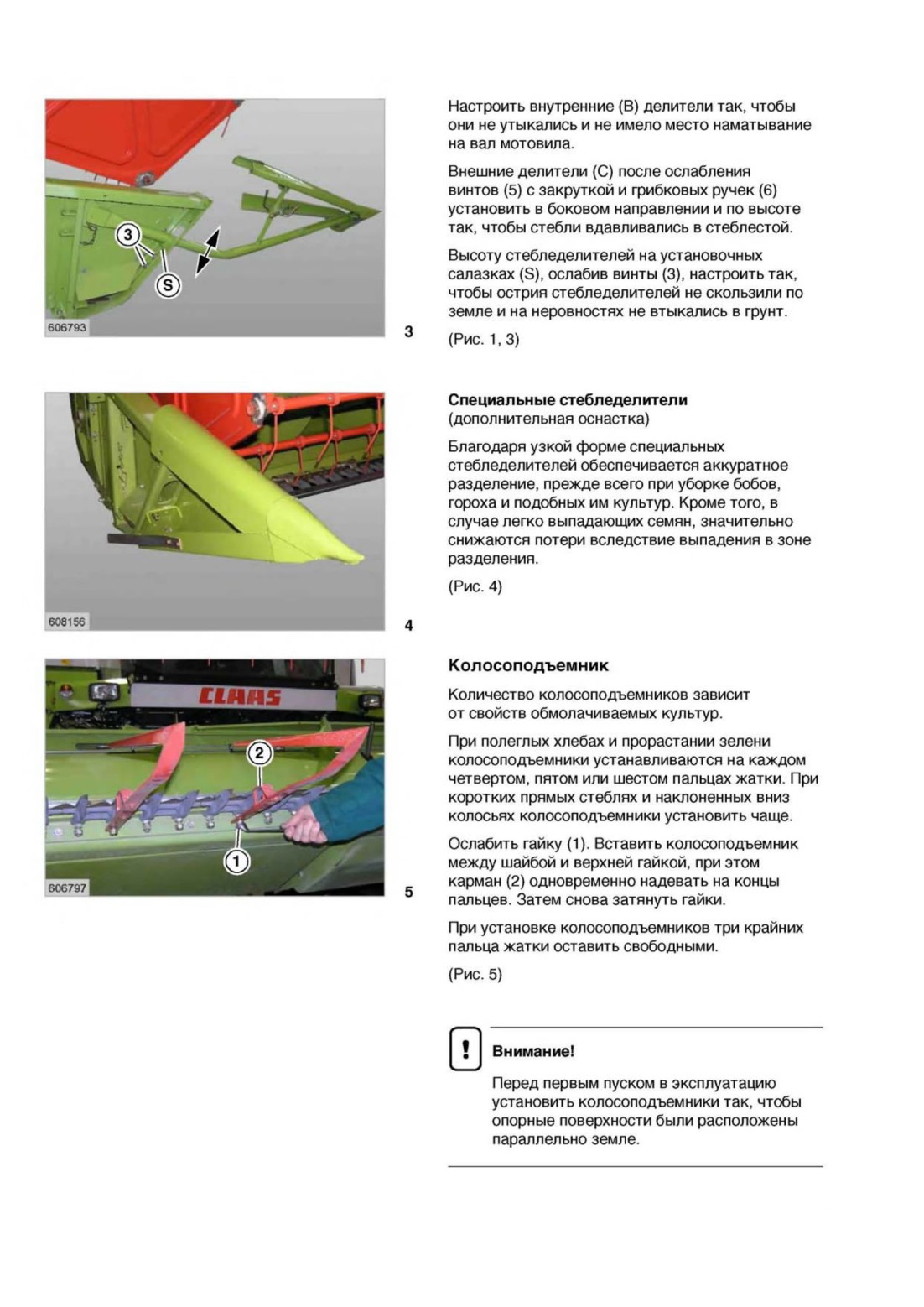

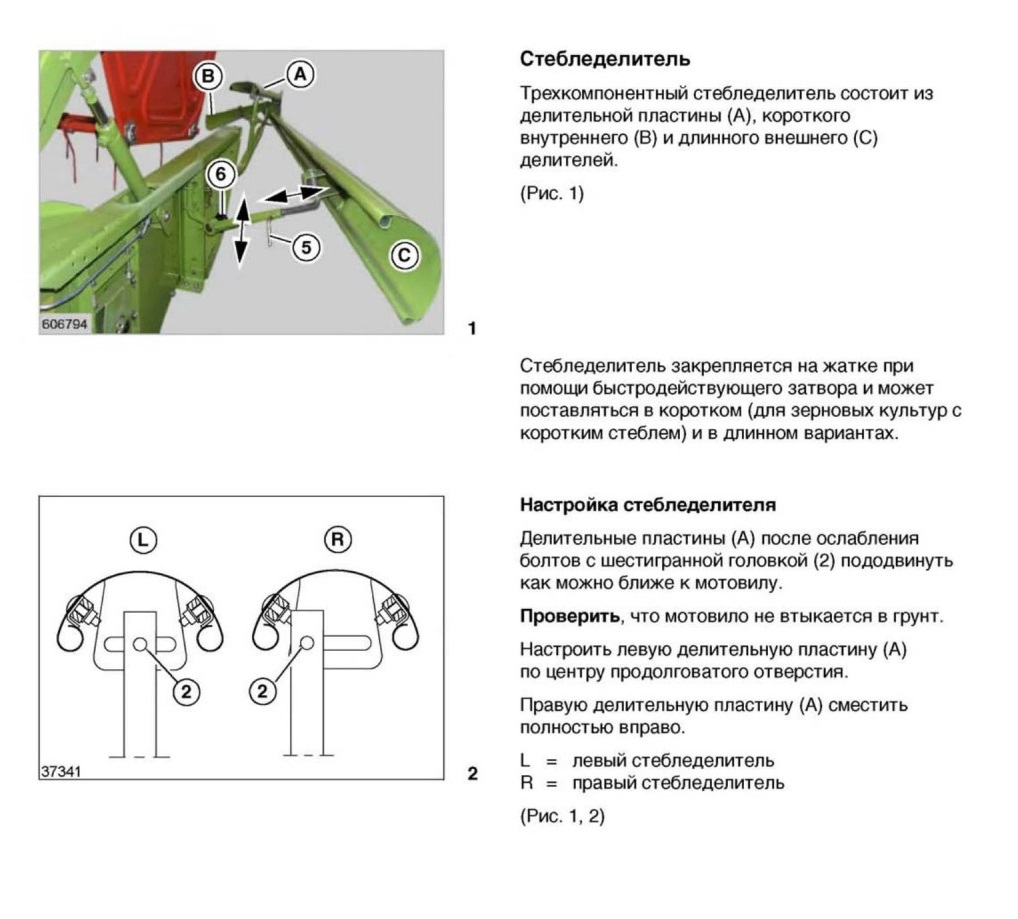

НАСТРОЙКИ НА ЖАТКЕ

Опасность!

Режущий аппарат жатки, подающий шнек, мотовило и т.п. вследствие их назначения не могут быть полностью защищены конструкционно.

Поэтому во время работы от этих подвижных деталей следует держаться на безопасном расстоянии!

<зг При всех работах под поднятой жаткой требуется установка под ней надежных подставок.
