Комбайн зерноуборочный CLAAS DOMINATOR 130 / 140 / 150. Руководство - часть 4





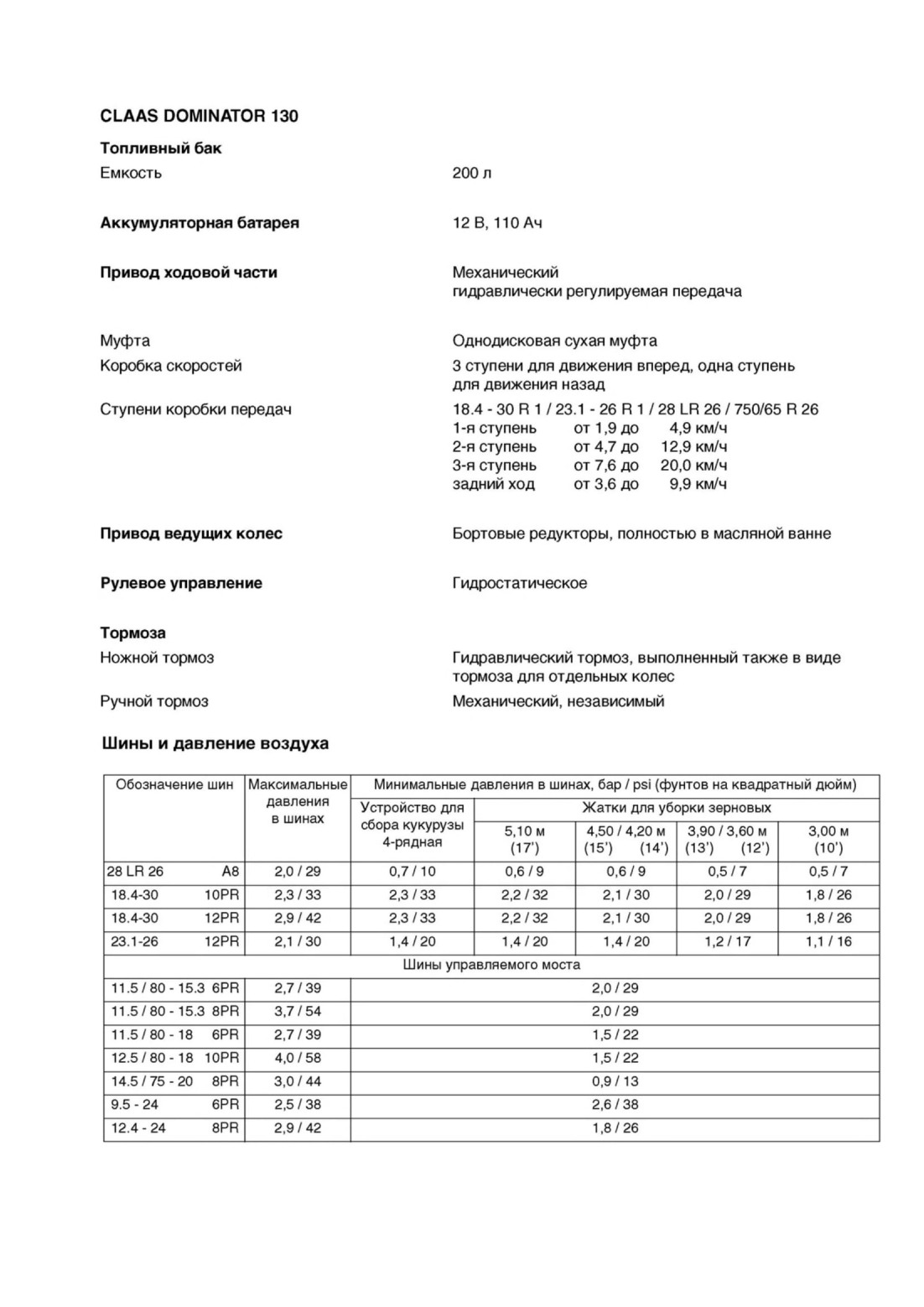

CLAAS DOMINATOR 130



CLAAS DOMINATOR 130

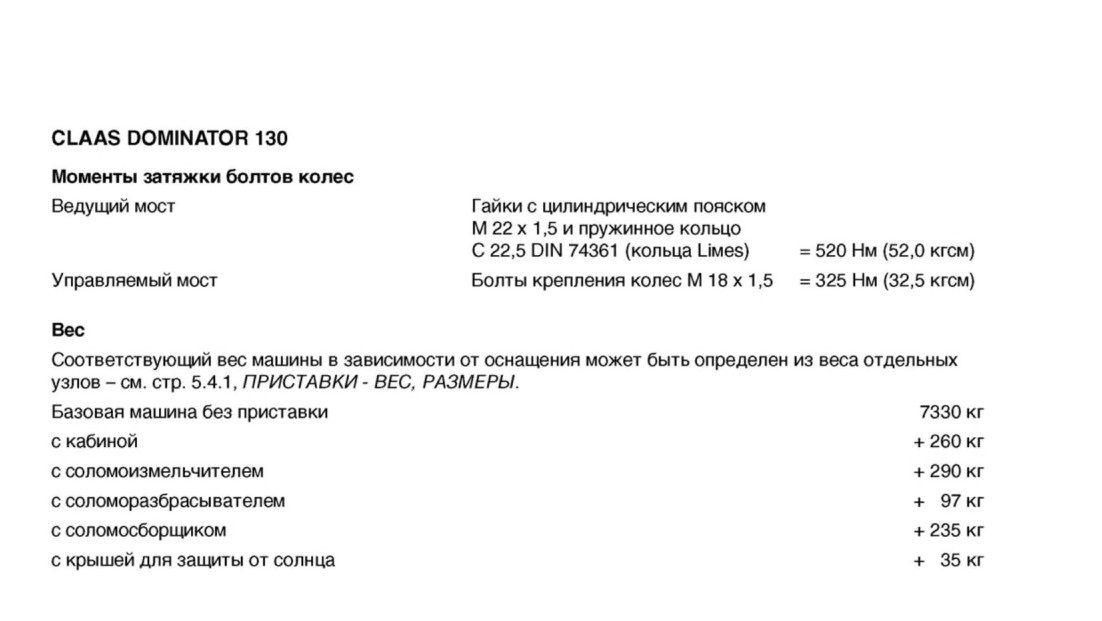

Моменты затяжки болтов колес





CLAAS DOMINATOR 130

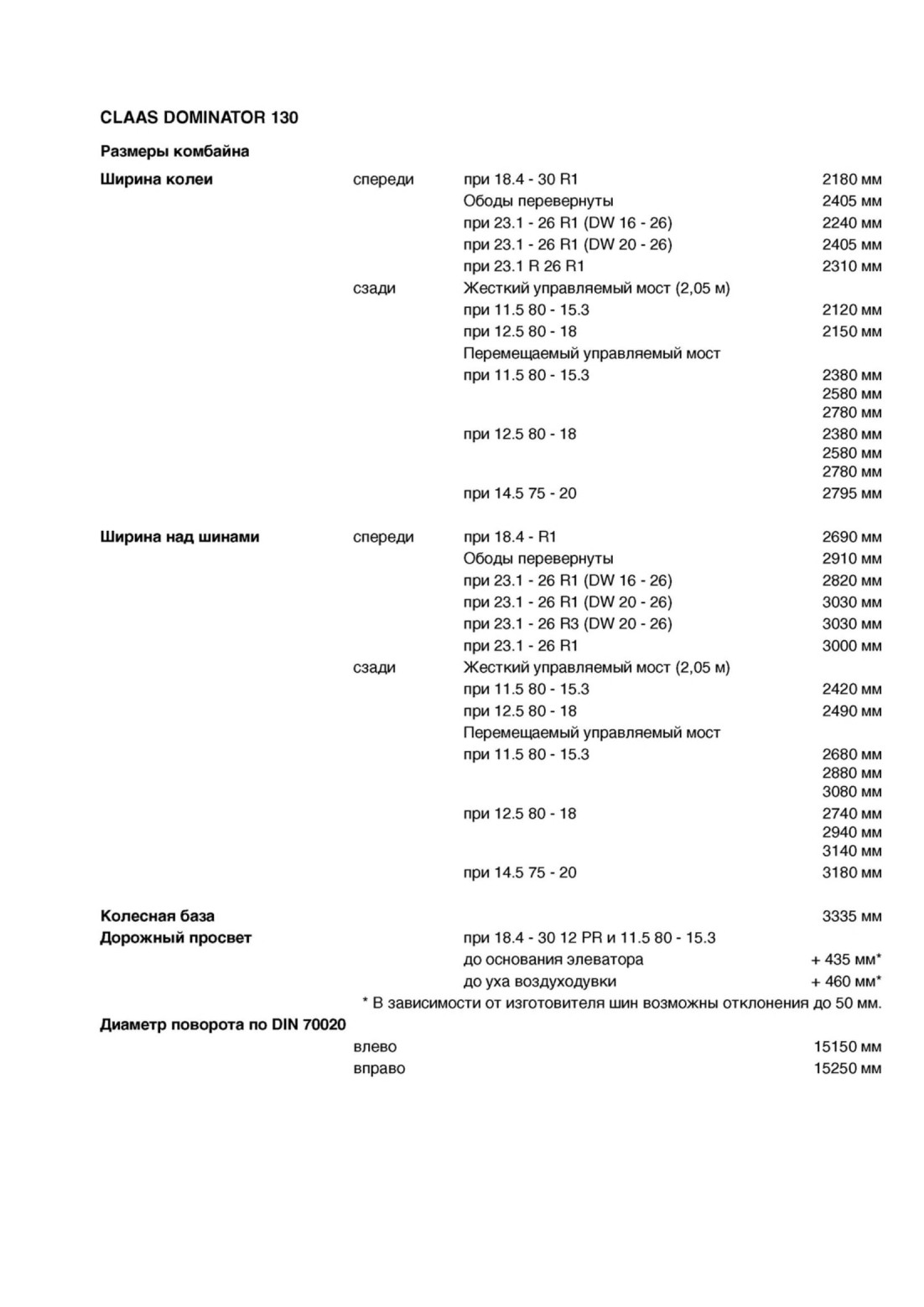

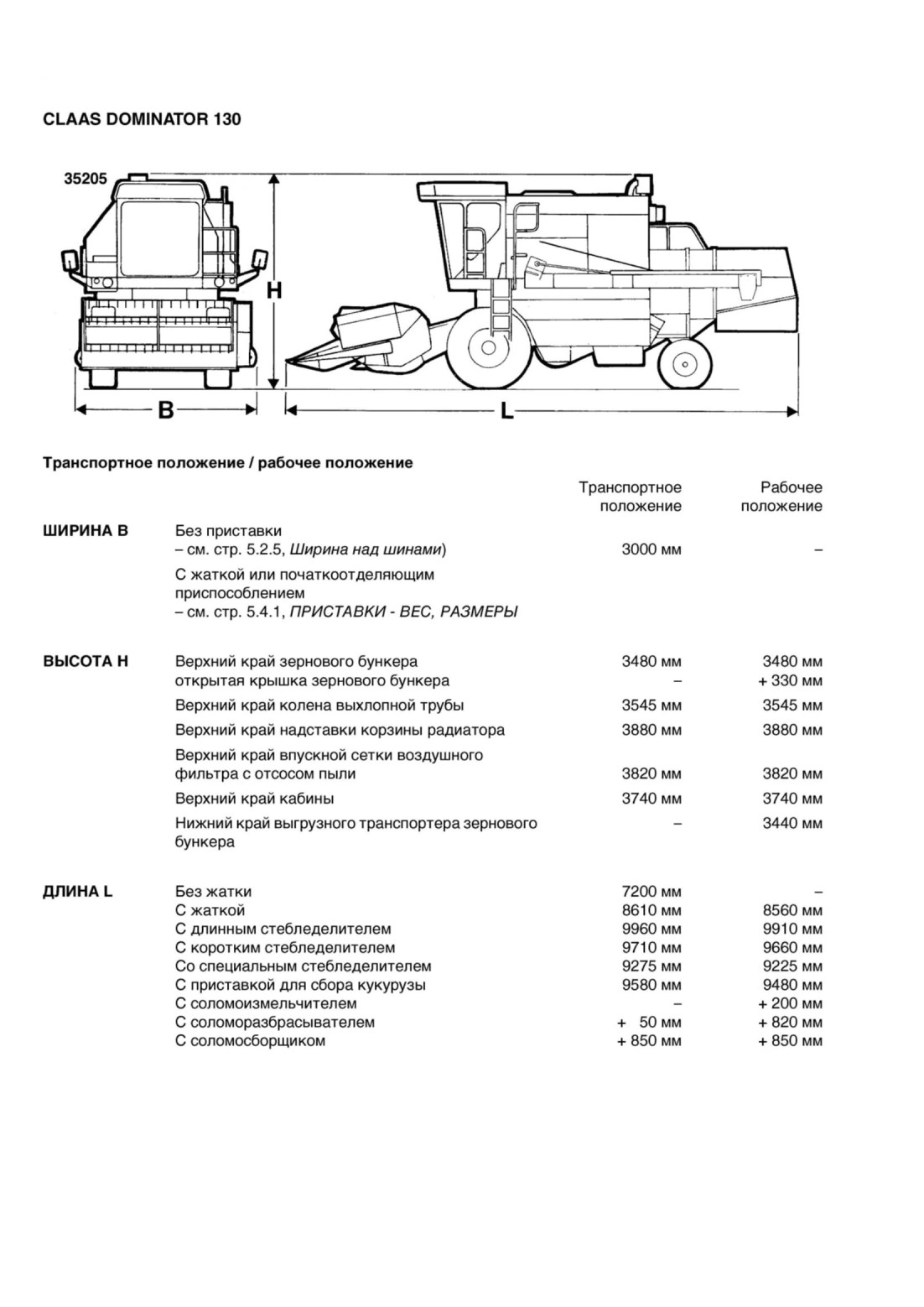

Размеры комбайна



CLAAS DOMINATOR 130

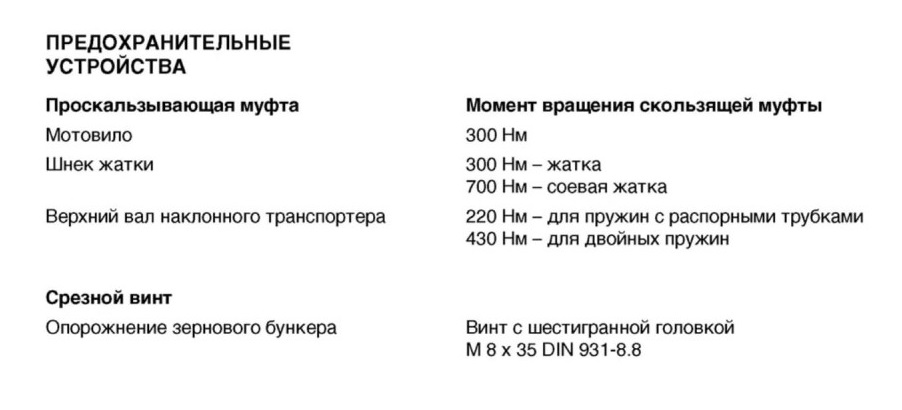

ПРЕДОХРАНИТЕЛЬНЫЕ УСТРОЙСТВА

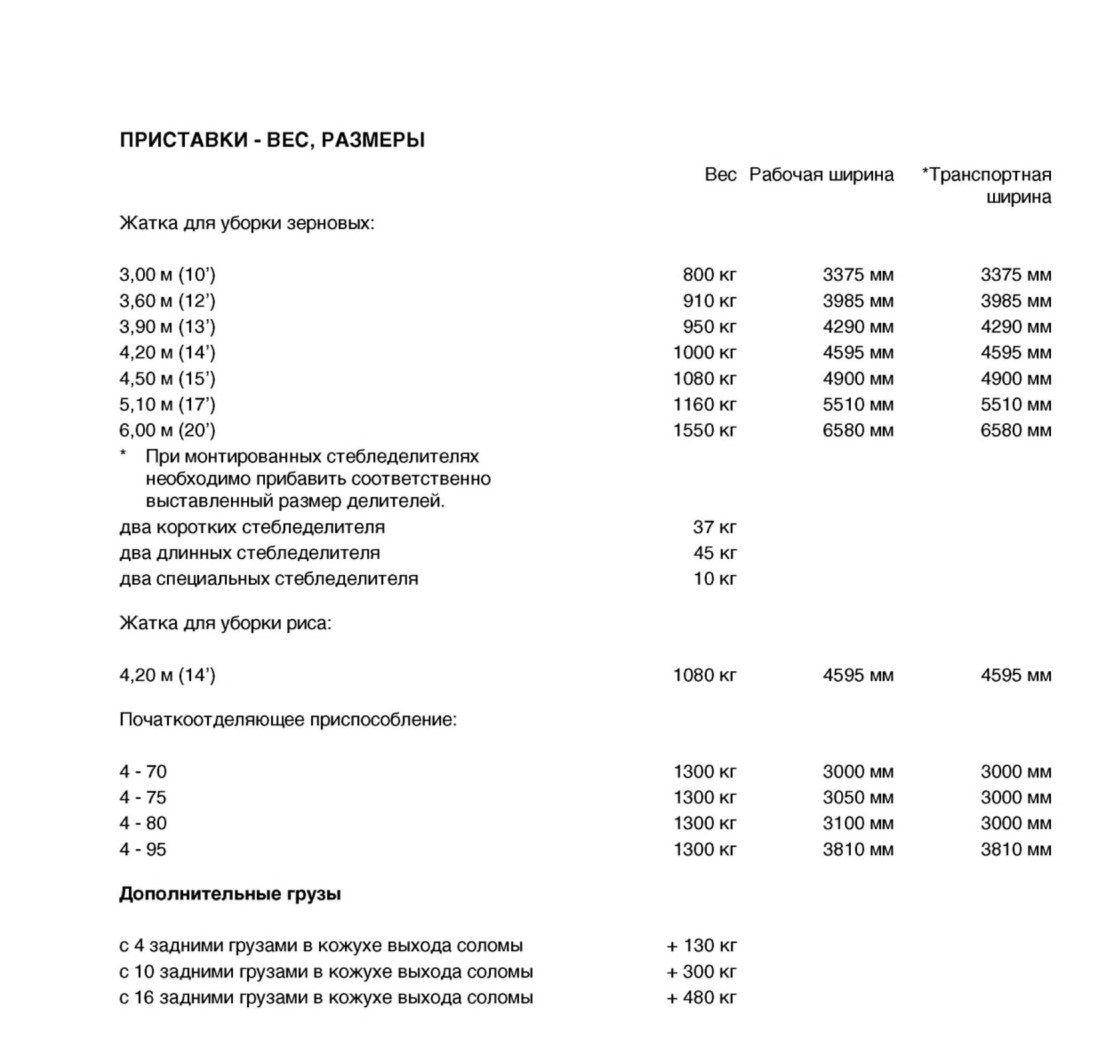

ПРИСТАВКИ - ВЕС, РАЗМЕРЫ

Увеличение массы колес управляемого моста

Для обеспечения морозостойкости при водяном заполнении в шинах рулевых колес до - 35 °С, в жидкость необходимо добавить нижеуказанное количество хлористого магния.

Указанное количество относится к обеим шинам управляемых колес.

Шины

управляемых

колес

Хлористый

магний

Вода

литров

Общий вес заполнения

15.5/75-20

116 кг

200

316 кг

12.5/80-18

78 кг

130

208 кг

11.5/80-18

50 кг

80

130 кг

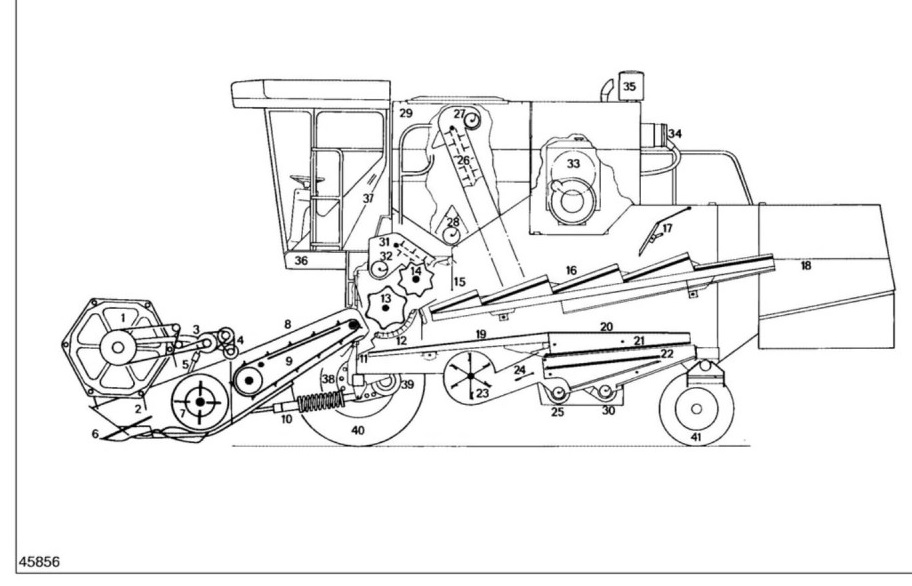

ОБЩИЙ ВИД КОМБАЙНА (Рис. 1)

1 Мотовило

2 Зубцы мотовила

3 Промежуточный редуктор мотовила

4 Регулируемый привод мотовила

5 Цилиндр мотовила

6 Колосоподъемник

7 Шнек жатки

8 Наклонная камера

9 Наклонный транспортер

10 Цилиндр жатки

11 Камнеуловительный лоток

12 Подбарабанье

13 Молотильный барабан

14 Реверсивный барабан

15 Фартук соломотряса

16 Клавиши соломотряса

17 Коленчатый вал с гребенчатыми зубцами

18 Кожух выброса соломы

19 Стрясная доска

20 Решетный стан

21 Верхнее решето

22 Нижнее решето

23 Вентилятор очистки

24 Воздухонаправляющая пластина

25 Зерновой шнек

26 Зерновой элеватор

27 Шнек загрузки зернового бункера

28 Выгрузной шнек зернового бункера

29 Зерновой бункер

30 Шнек сходового продукта

31 Элеватор сходового продукта

32 Шнек распределения сходового продукта

33 Двигатель

34 Воздушный фильтр

35 Сетка на входе воздушного фильтра

36 Площадка водителя

37 Кабина

38 Коробка передач

39 Коробка скоростей

40 Колеса ведущего моста

41 Колеса управляемого моста

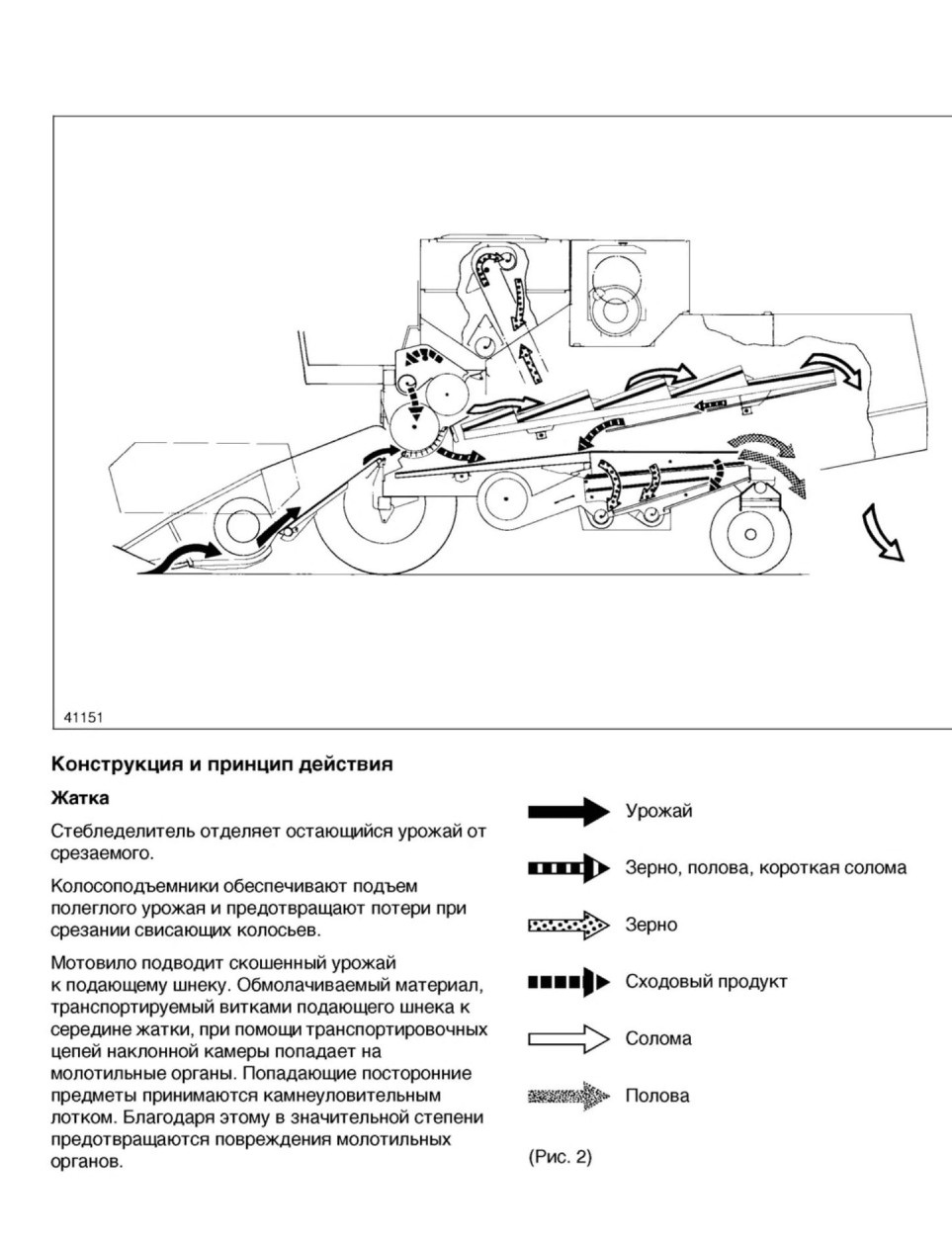

Молотильные органы

Молотильный барабан и подбарабанье производят молотьбу. При этом подбарабанье производит отделение зерен совместно с половой и короткой соломой на стрясной доске решетного стана. Реверсивный барабан направляет солому с еще оставшимися зернами на соломотряс.

Отскакивающие зерна направляются фартуком, находящимся за реверсивным барабаном, вперед на соломотряс.



Соломотряс

Соломотрясы отделяют зерно от соломы. Солома удаляется из комбайна через кожух выпуска соломы или далее обрабатывается дополнительными орудиями (например, соломоизмельчителем). Высыпавшие зерна по скатной доске соломотряса также попадают на решетный стан. Коленчатые валы со скребковыми зубцами обеспечивают интенсивное взрыхление соломы на соломотрясе.



Очистка

Вследствие колебательного движения смесь зерна, половы и короткой соломы взрыхляется на стрясной доске и одновременно подводится к решетам.

Напор воздуха, созданный воздуходувкой очистки, выносит все легкие частицы (полову) из комбайна назад. Зерно падает через верхнее и нижнее решета в лоток зернового шнека и транспортируется зерновым элеватором в зерновой бункер. Все частички, которые тяжелее половы и по размеру больше зерен, попадают через верхнее и нижнее решета в лоток шнека сходового продукта. Отсюда они снова направляются элеватором сходового продукта к молотильным органам для повторного обмолота. После вывода выгрузной трубы зернового бункера его можно в течение короткого времени опорожнить в неподвижное или движущееся рядом транспортное средство.



Удаление остей

Для видов зерновых и культур, обдирка которых затруднительна, можно под подбарабаньем дополнительно подключить пластины для удаления остей.







Основные правила комбайнирования
При уборке урожая комбайном всегда помнить:

1. Убирать комбайном нужно только зерно полной спелости.

(Этим обеспечивается повышенный выход зерна, зерно более сухое и легче обмолачивается.)

2. При свисании колосьев колосоподъемники следует устанавливать чаще, при сильной полеглости урожая колосоподъемники следует устанавливать реже (на каждый четвертый - шестой пальцы жатки).

3. Ломкие солому и зерно молотить щадящим образом. Понизить скорость вращения молотильного барабана, открыть подбарабанье. Слишком большое количество короткой соломы затрудняет чистку, а битое зерно снижает качество.

4. При длинной, влажной и вязкой соломе подбарабанье следует ставить уже и повышать скорость вращения молотильного барабана.

5. При сырой погоде и прорастании зелени регулярно чистить подбарабанье, соломотряс, стрясную доску и решета.

6. Комбайн снабжен системой чистки напором воздуха. Образование слишком толстого слоя на решетах и ненужные потери предотвращаются путем установки достаточного напора, правильного раскрытия пластинчатых решет или выбора соответствующих размеров отверстий плоских решет.

7. Для видов культур с трудно удаляющимися остями в подбарабанье можно дополнительно вложить пластины для удаления остей.

8. Комбайн работает надежно лишь при правильной скорости вращения. Скорость вращения следует проверить перед началом уборки на валу соломотряса (220_5 об ./мин).

9. Чистка воздушного фильтра в соответствии с предписаниями, чистое топливо и регулярная замена масла являются предпосылками высокой мощности и длительного срока службы двигателя.





ВЫПОЛНИТЬ ПЕРЕД ПЕРВЫМ ВВОДОМ В ЭКСПЛУАТАЦИЮ

1. Установить колеса ведущего и управляемого мостов, если требуется.

2. Освободить выгрузную трубу и все заслонки, прикрученные проволокой.

3. Снять или распаковать все прикрученные проволокой и/или припаркованные детали.

4. Отвернуть транспортный предохранитель для крыши кабины и крышки зернового бункера (если имеется).

5. Прикрутить все поручни на предусмотренных для них местах.

6. Установить на место проблесковый маячок, если имеется

7. Установить огнетушитель в соответствии с предписаниями.

8. Установить на место зеркало заднего вида и рабочие фары, если имеются.

9. В случае необходимости заправить и зарядить батарею.

10. Затянуть гайки или, соответственно, винты колес.

Соответствующие моменты затяжки - см. «Технические данные».

11. Проверить давление в шинах и, при необходимости, отрегулировать. Проверить состояние шин.

12. Проверить уровень масла во всех редукторах, в том числе в навесном оборудовании, при необходимости долить.

13. Проверить уровень масла в двигателе.

14. Проверить уровень охлаждающей жидкости в двигателе.

15. Проверить правильность посадки вставки воздушного фильтра.

16. Проверить крепления шлангов охлаждающей жидкости и подачи воздуха.

17. Проверить предохранительные устройства, при необходимости установить в защитное положение. Проверить безупречность работы замков на заслонках.

18. Проверить уровень масла гидравлической системы и герметичность системы.

19. Проверить объем заправки тормозной жидкости. Проверить работу тормозов.

20. Проверить работу кондиционера и обогрева, если имеется.




Внимание!

Дальнейшие указания по техническому обслуживанию приведены в соответствующих таблицах технического обслуживания.

Указание!

Ключ зажигания (центральный ключ) находится на рулевой колонке.



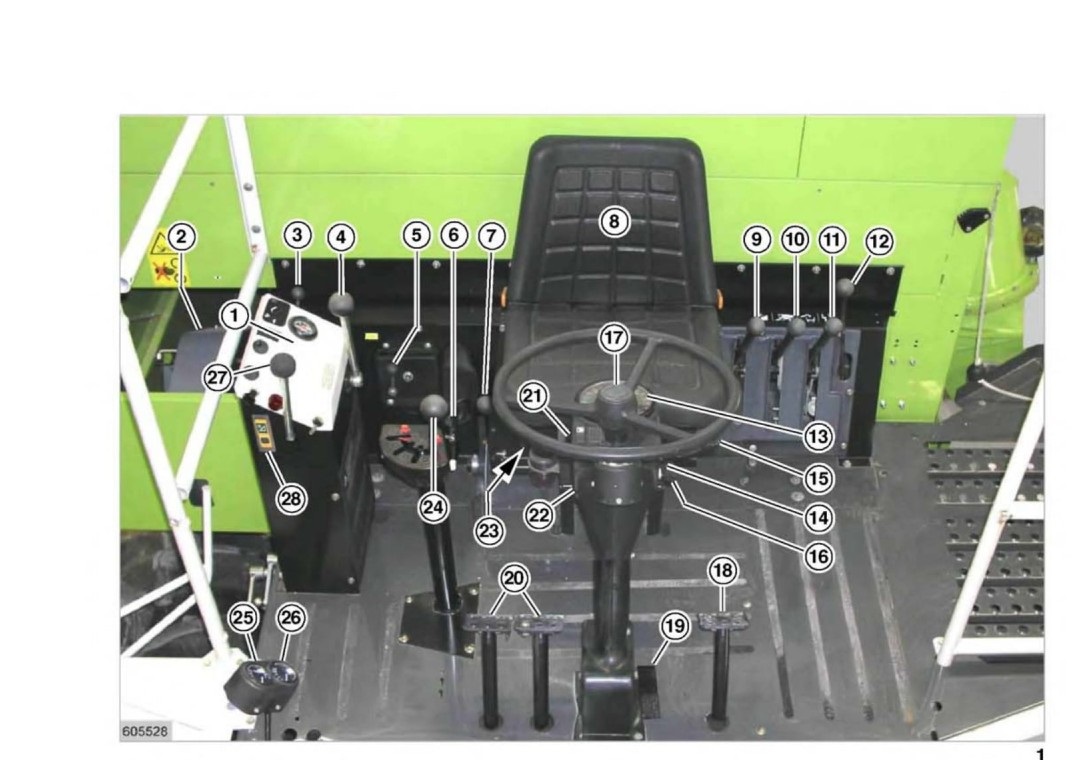

ПЛОЩАДКА ВОДИТЕЛЯ (Рис. 1)

Площадка водителя

(DOMINATOR 130)

1 Пульт управления

2 Отверстие для контроля сходового продукта

3 Рукоятка для регулирования скорости вращения мотовила

4 Рычаг переключения скоростей

5 Рычаг заслонки контроля сходового продукта

6 Рычаг ручного тормоза

7 Рычаг перемещения подбарабанья

8 Сиденье водителя

9 Переключающий рычаг, муфта жатки

ВКЛ./ВЫКЛ.

10 Переключающий рычаг, муфта молотилки ВКЛ./ВЫКЛ.

11 Переключающий рычаг, опорожнение зернового бункера вкл./выкл.

12 Рычаг, отвод выгрузной трубы зернового бункера

13 Центральный информатор

14 Выключатель предупредительного мигающего сигнала

15 Выключатель, указатель направления движения и звуковой сигнал

16 Перекидной выключатель, тахометр

17 Рулевое колесо

18 Педаль муфты

19 Фиксирующая педаль, рулевая колонка

20 Педаль ножного тормоза

21 Выключатель, освещение пути

22 Замок зажигания

23 Зуммер

24 Кулиса переключения с управляющим рычагом для гидравлического управляющего устройства (гидравлика подъема)

25 Указатель высоты жатки

26 Указатель разгрузки жатки

27 Рычаг горизонтального перемещения мотовила

28 Тумблер-кнопочный выключатель с блокировкой для реверсирования жатки ВКЛ./ВЫКЛ.

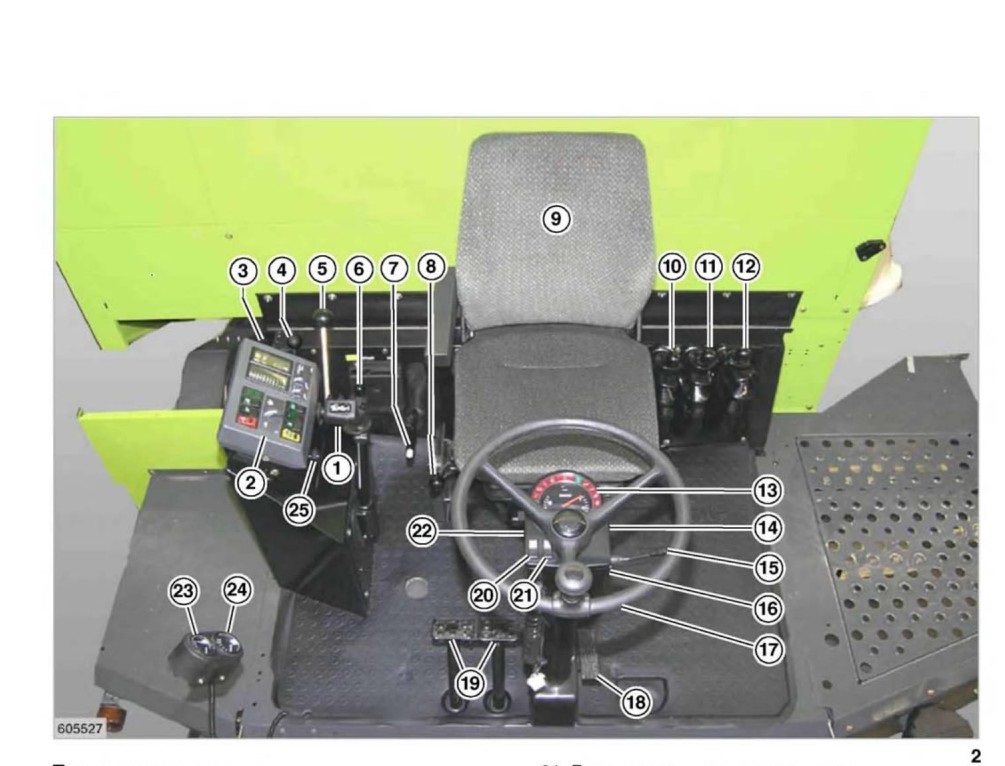

Площадка водителя (Рис. 2)

(DOMINATOR 150/140)

1 Рукоятка управления с многофункциональной ручкой

2 Пульт управления

3 Отверстие для контроля сходового продукта

4 Рукоятка для регулирования скорости вращения мотовила

5 Рычаг переключения скоростей

6 Рычаг заслонки контроля сходового продукта

7 Рычаг ручного тормоза

8 Рычаг перемещения подбарабанья

9 Сиденье водителя

10 Переключающий рычаг, муфта жатки вкл./выкл.

11 Переключающий рычаг, муфта молотилки вкл./выкл.

12 Переключающий рычаг, опорожнение зернового бункера вкл./выкл.

13 Центральный информатор

14 Выключатель предупредительного мигающего сигнала

15 Выключатель, указатель направления движения и звуковой сигнал

16 Перекидной выключатель, тахометр

17 Рулевое колесо

18 Фиксирующая педаль, рулевая колонка

19 Педаль ножного тормоза

20 Выключатель, освещение пути

21 Выключатель, стеклоочиститель

22 Замок зажигания

23 Указатель высоты жатки

24 Указатель разгрузки жатки

25 Зуммер

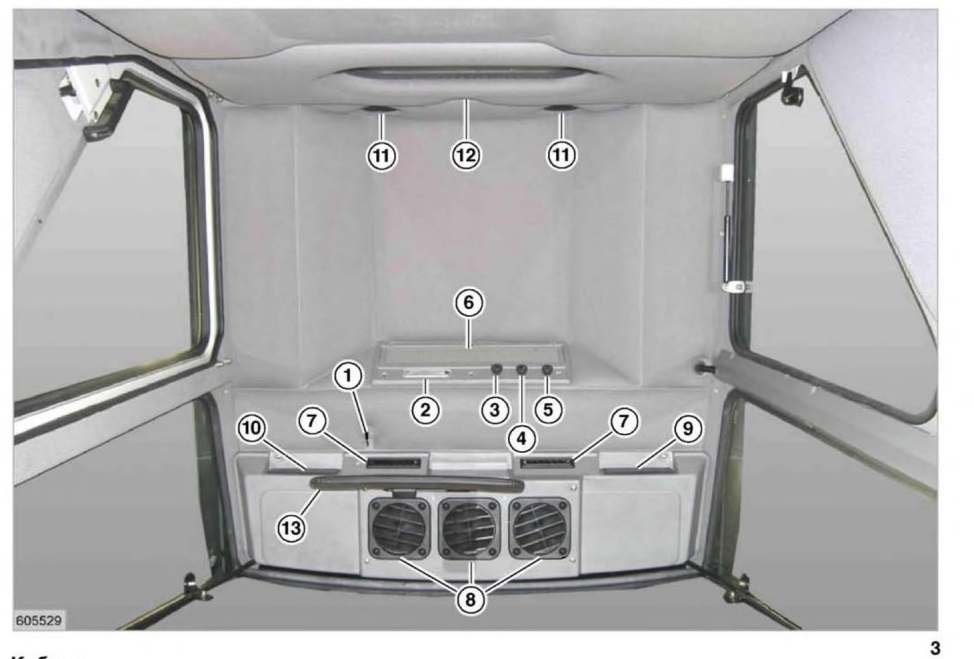

Кабина (Рис. 3)
1 Рычаг байпасной заслонки (только для кабины с обогревом)

2 Освещение кабины с выключателем

3 Поворотная кнопка клапана регулирования обогрева

4 Трехступенчатый переключатель для двойного вентилятора

5 Поворотный выключатель термостата переменного тока для кондиционера

6 Решетка рециркуляции

(только для кабины с кондиционером)

7 Жалюзи вентилятора, регулируемые и закрываемые

8 Сопла вентилятора, регулируемые

9 Вещевой ящик или место для радиоприемника

10 Вещевой ящик или место для радиотелефона

11 Принудительная вентиляция

12 Кнопка «PRESS» для подъема крыши на кабине

13 Солнцезащитный козырек







Кабина с вентилятором

Кабина оснащена высокопроизводительным двойным вентилятором подачи свежего воздуха. Трехступенчатым переключателем (4) можно выбирать любую из трех ступеней производительности вентилятора. При помощи жалюзи (7) и сопел (8) вентилятора можно регулировать направление струи воздуха.

(Рис. 3)

Регулярно очищать фильтр в крыше кабины - см. стр. 9.8.1, Чистка фильтров.
Кабина с кондиционером

(с компрессором York)
Опасность!

Важные указания по использованию кондиционера:

1. Избегать любого соприкосновения с хладагентом!

Работать в перчатках и защитных очках.

2. При попадании хладагента в глаза немедленно обратиться к врачу!

3. Работы по уходу и ремонту проводятся только в специальных мастерских по холодильной технике!

4. На деталях контура с хладагентом и в непосредственной близости от них не допускается производство сварочных работ. Опасность отравления!

5. Максимально допустимая окружающая температура для хладагента 80°С!
Кондиционер заполнен хладагентом R 134а на заводе изготовителя.

Объем заправки составляет примерно 1,390 кг. Компрессор заправлен эфирным маслом.



Включение кондиционера:

(с компрессором York)

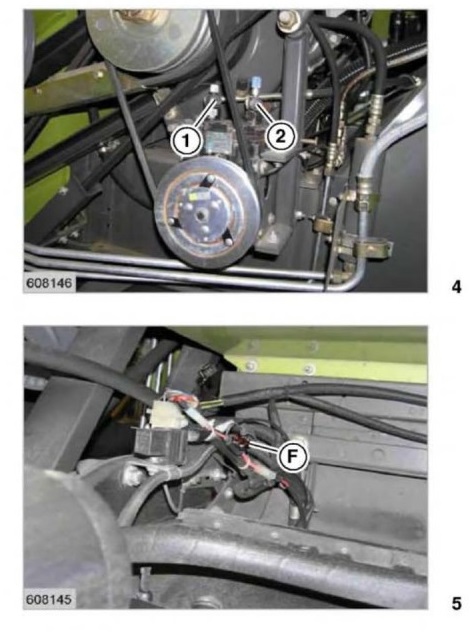

1. Отвернуть заглушки сервисных клапанов (1 и 2).

2. Полностью открыть оба сервисных клапана (1 и 2) до упора. При этом клапаны должны оставаться герметичными.

3. Привернуть заглушки сервисных клапанов (1 и 2). Проверить плотность посадки заглушек (V).

4 4. Вставить плоский предохранитель (F) (кабель

с плоским предохранителем (F) находится между зерновым бункером и двигателем).
Внимание!

Плоский предохранитель (F) компрессора ни в коем случае не вставлять, когда клапаны компрессора закрыты.
(Рис. 4, 5)
На кабинах с обогревом открыть байпасный клапан, рычаг (1) находится внизу. Завести дизельный двигатель. Двойной вентилятор включить посредством трехступенчатого переключателя (4), ступени 1 - 3 по выбору. Бесступенчато регулируемый поворотный выключатель-термостат (5) провернуть до желаемой температуры. Кондиционер начинает работать.

Через циркуляционную решетку (6) предварительно охлажденный воздух кабины смешивается с отфильтрованным наружным воздухом, дополнительно охлаждается и через сопла свежего воздуха (8) и жалюзи (7) вентилятора подается в кабину. Посредством регулируемых сопел (8) и жалюзи (7) вентилятора можно изменять направление воздушного потока. Жалюзи (7) вентилятора при необходимости можно закрыть.

При достаточном охлаждении компрессор отключается посредством термостата и электромагнитной муфты.

При повышении температуры компрессор снова автоматически включается.

Кондиционер может работать только при закрытых двери и окнах.
