Комбайн зерноуборочный CLAAS DOMINATOR 130 / 140 / 150. Руководство - часть 3

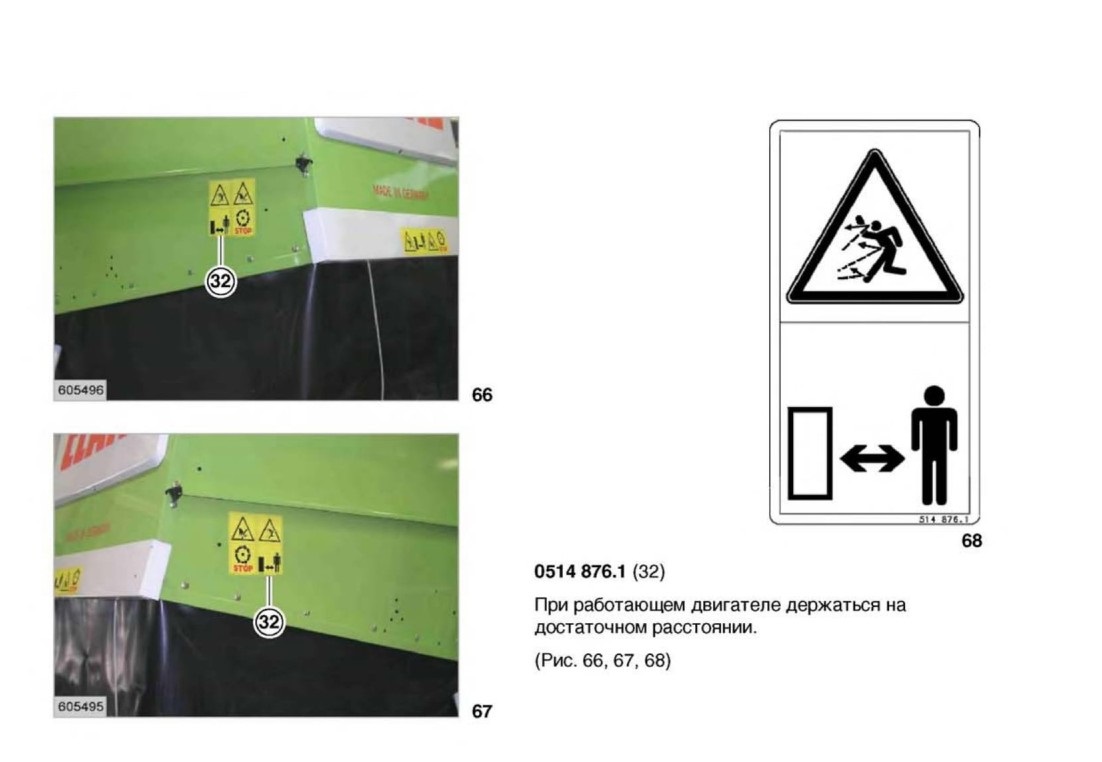

0514 876.1 (32)

При работающем двигателе держаться на достаточном расстоянии.

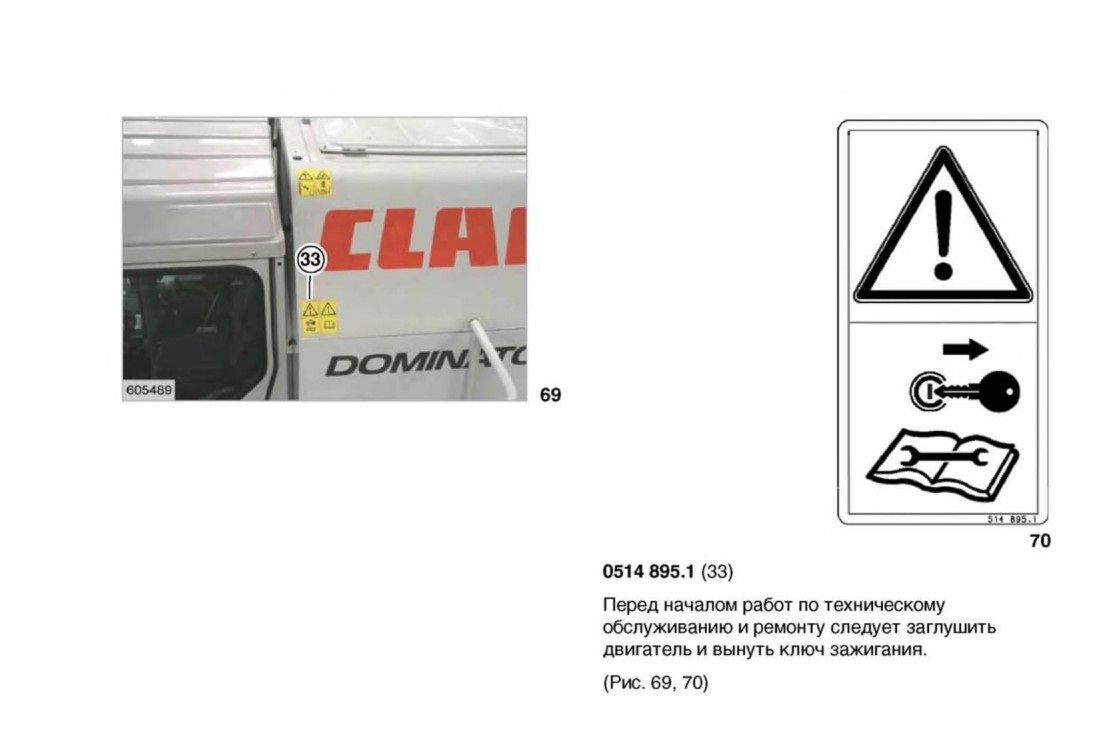

0514 895.1 (33)

Перед началом работ по техническому обслуживанию и ремонту следует заглушить двигатель и вынуть ключ зажигания.

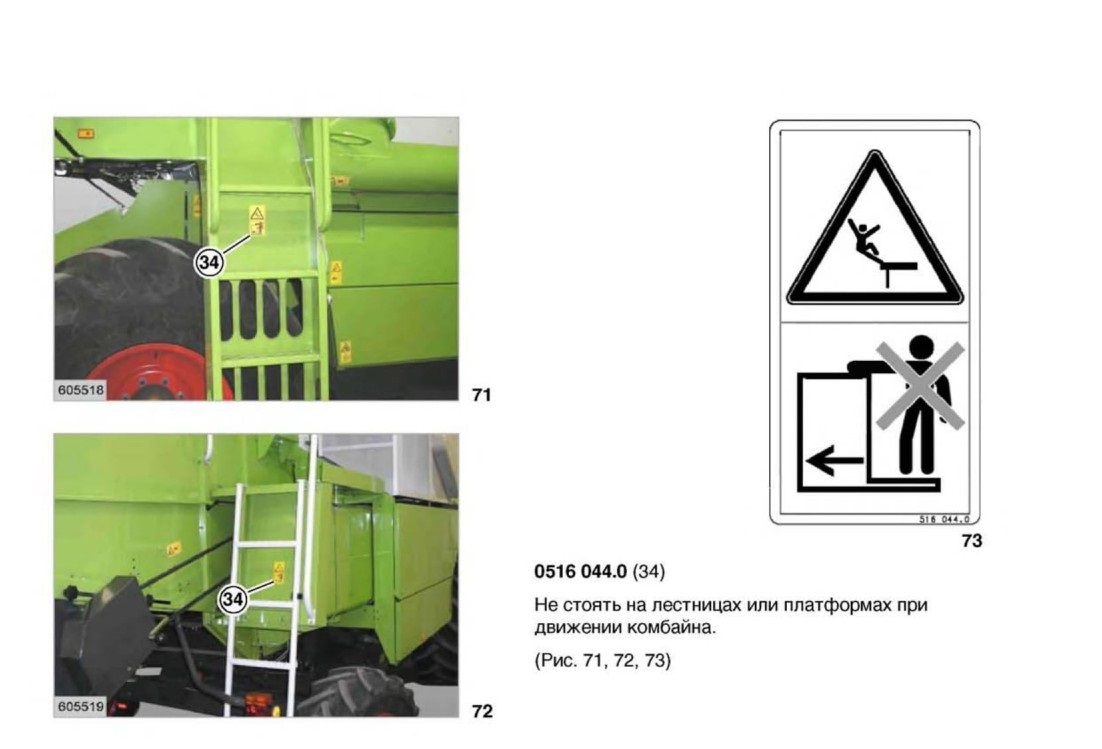

0516 044.0 (34)

Не стоять на лестницах или платформах при движении комбайна.

CLAAS DOMINATOR 150/140

Машина для определения технических данных, оснащенная 6-цилиндровым двигателем, полным топливным баком и шинами 18.4- 30 12 PR и 11.5/80 - 15.3 6 PR, без кабины.

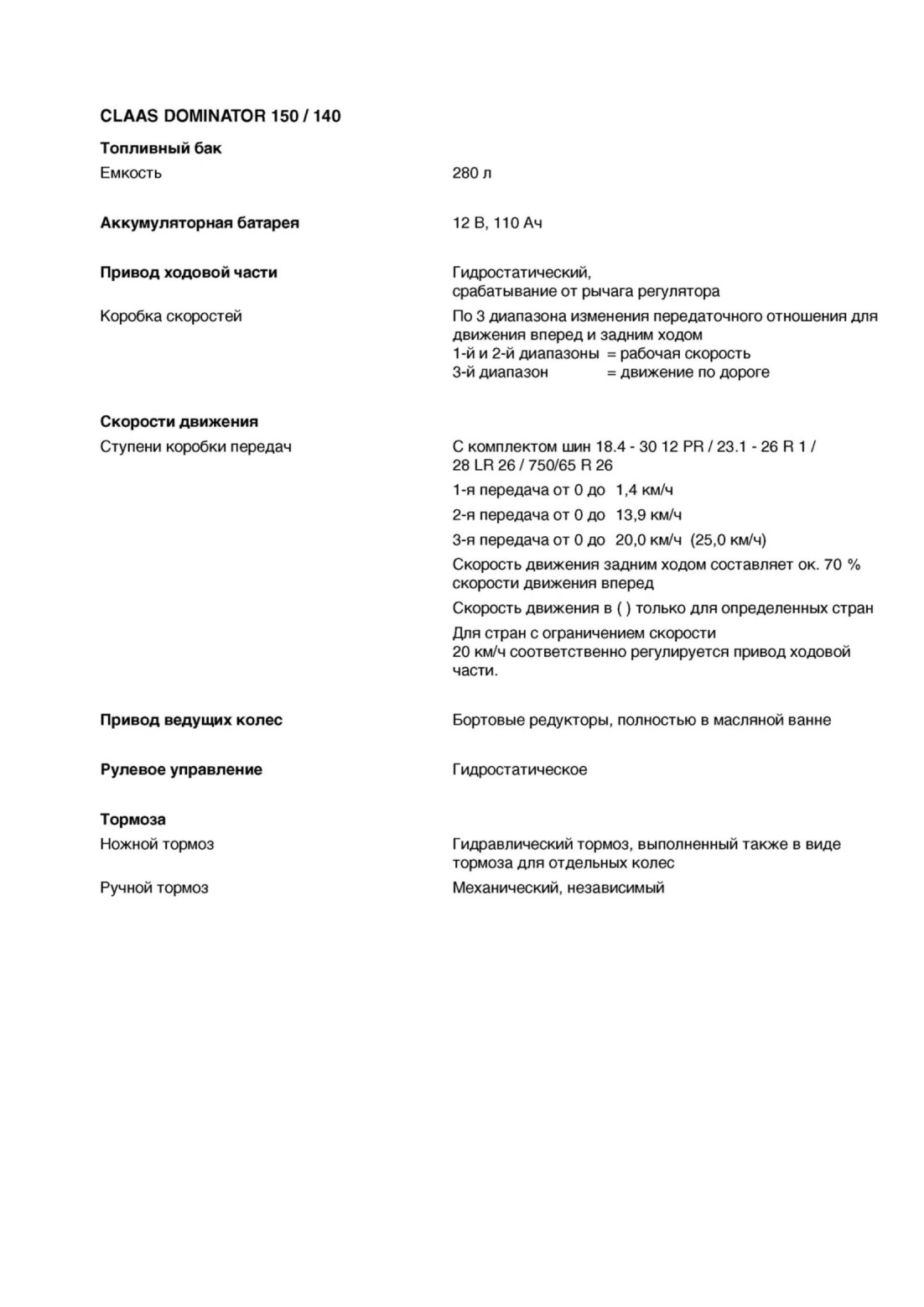

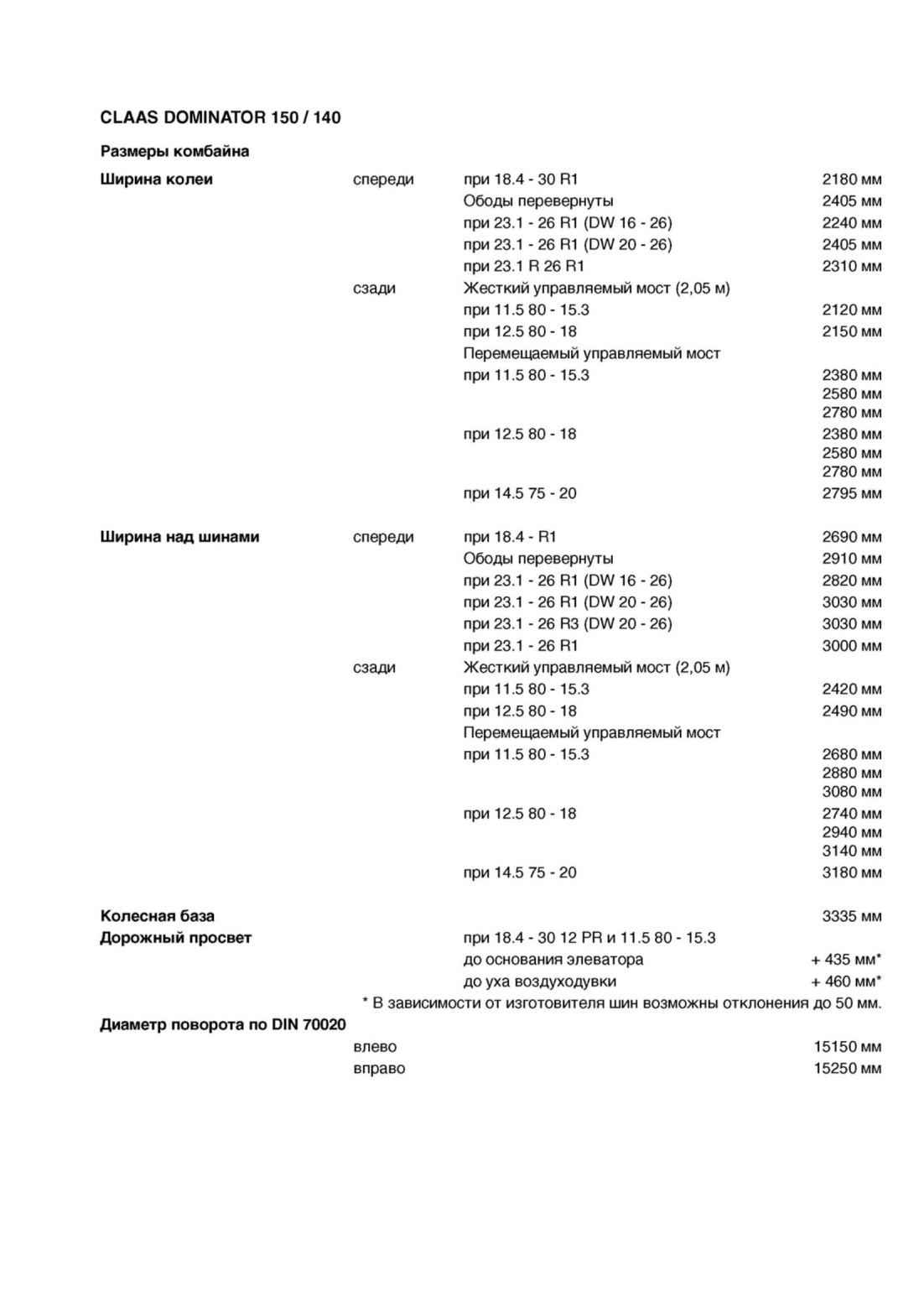

CLAAS DOMINATOR 150/140

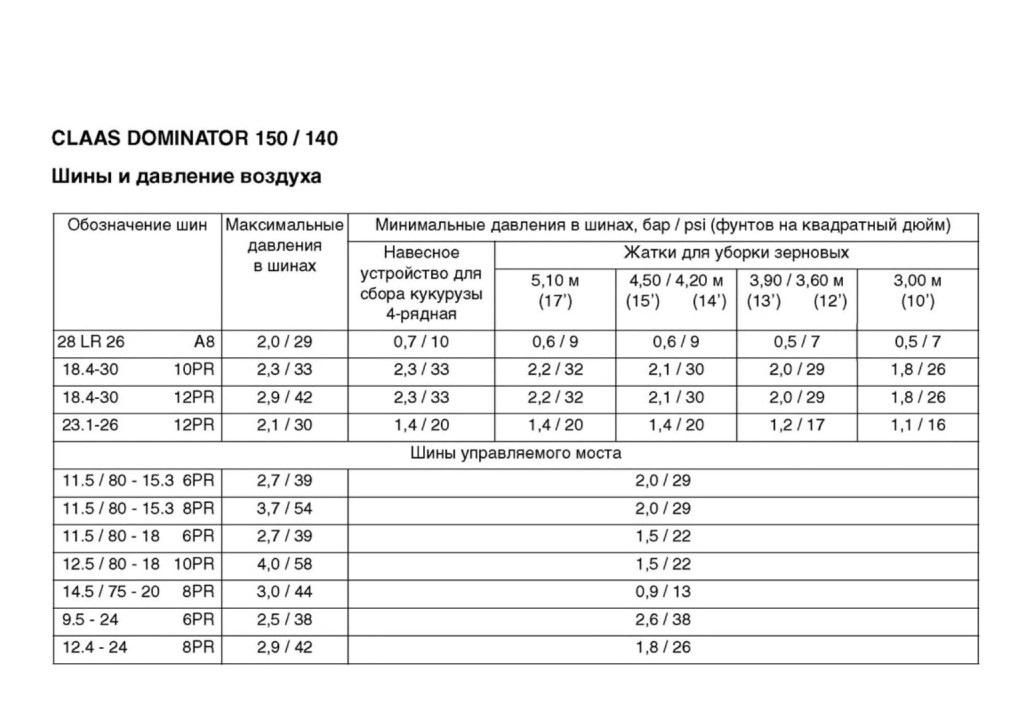

Шины и давление воздуха

Моменты затяжки болтов колес

Ведущий мост ....М 22 х 1,5 и пружинные кольца

С 22,5 DIN 74361 (кольца Limes) = 520 Нм (52,0 кгсм)

Гайки с цилиндрическим пояском........Управляемый мост Болты крепления колес М 18 х 1,5 = 325 Нм (32,5 кгсм)
Вес

Соответствующий вес машины в зависимости от оснащения может быть определен из веса отдельных узлов - см. стр. 5.4.1, ПРИСТАВКИ - ВЕС, РАЗМЕРЫ.

Базовая машина без приставки 7330 кг

с кабиной + 260 кг

с соломоизмельчителем + 290 кг

с соломоразбрасывателем + 97 кг

с соломосборщиком + 235 кг

с крышей для защиты от солнца + 35 кг

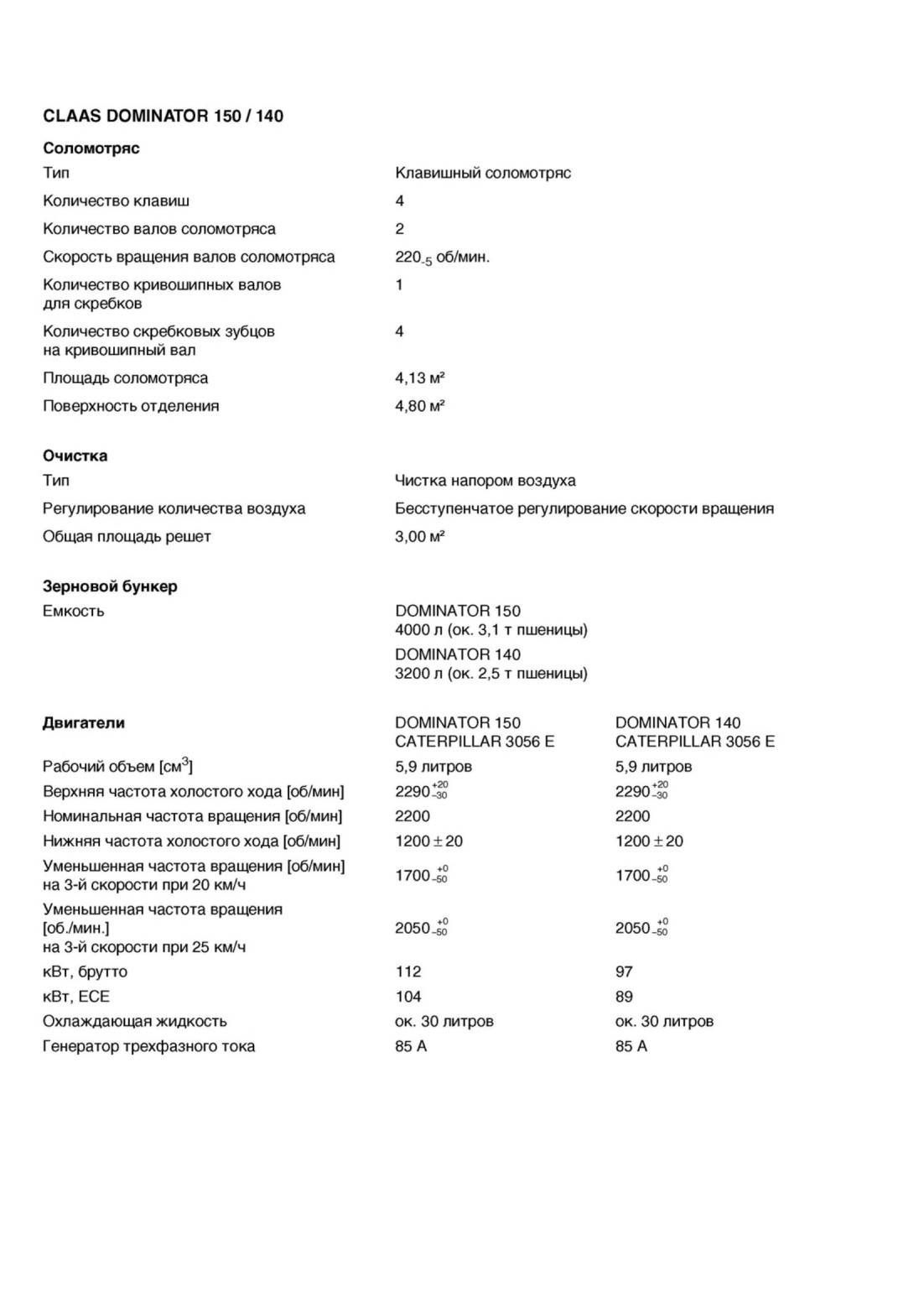

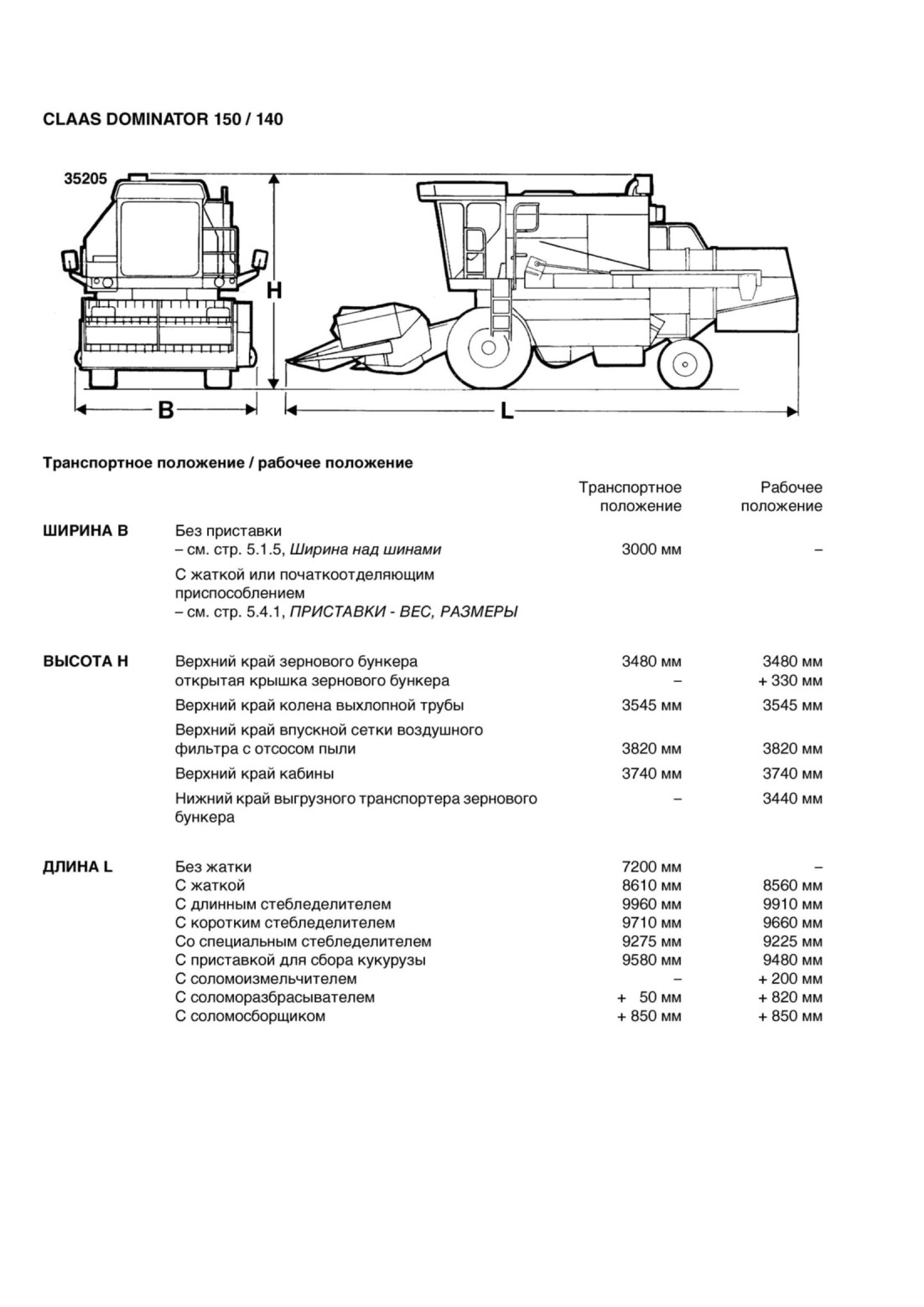

CLAAS DOMINATOR 150/140

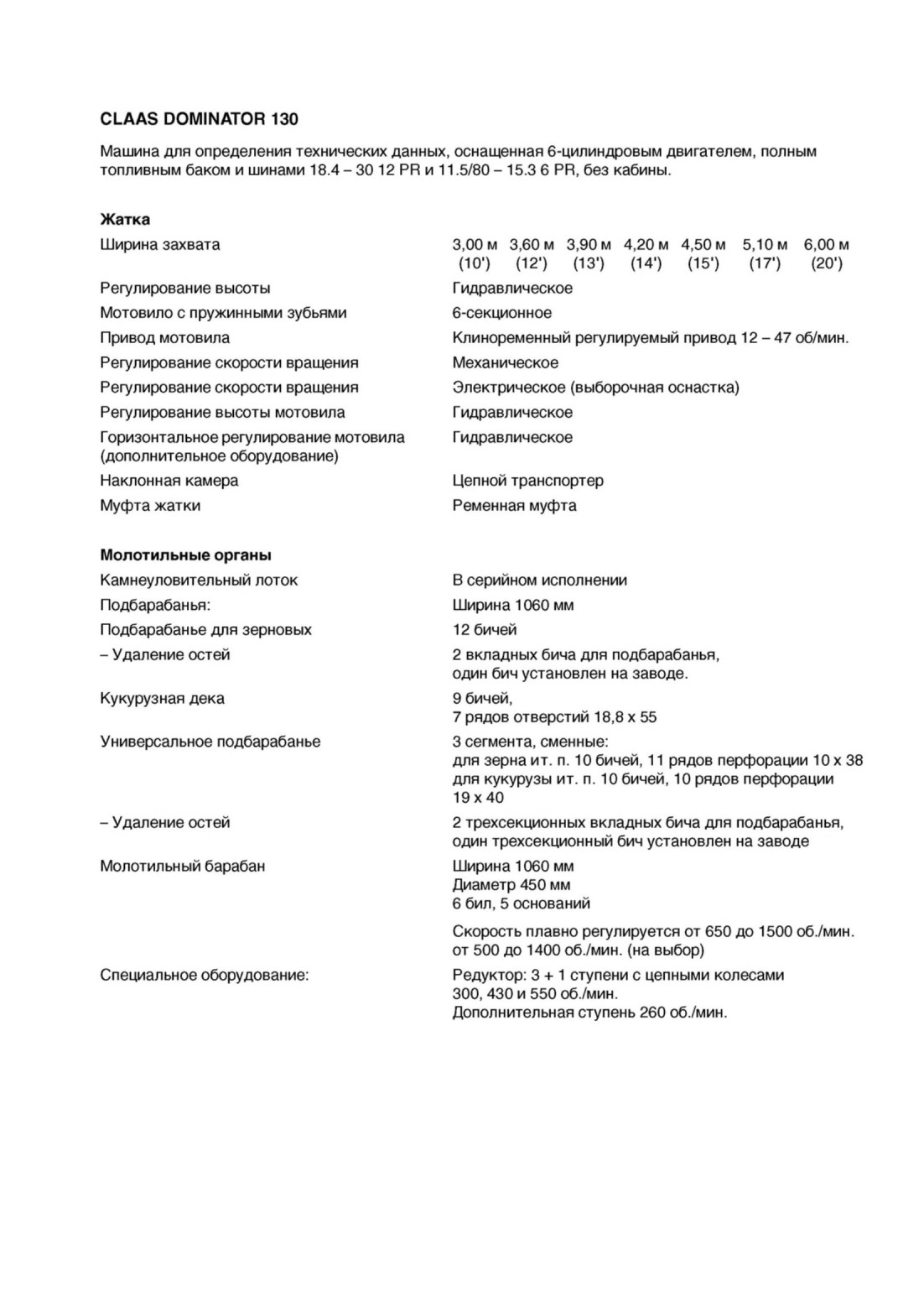

CLAAS DOMINATOR 130

Машина для определения технических данных, оснащенная 6-цилиндровым двигателем, полным топливным баком и шинами 18.4- 30 12 PR и 11.5/80 - 15.3 6 PR, без кабины.

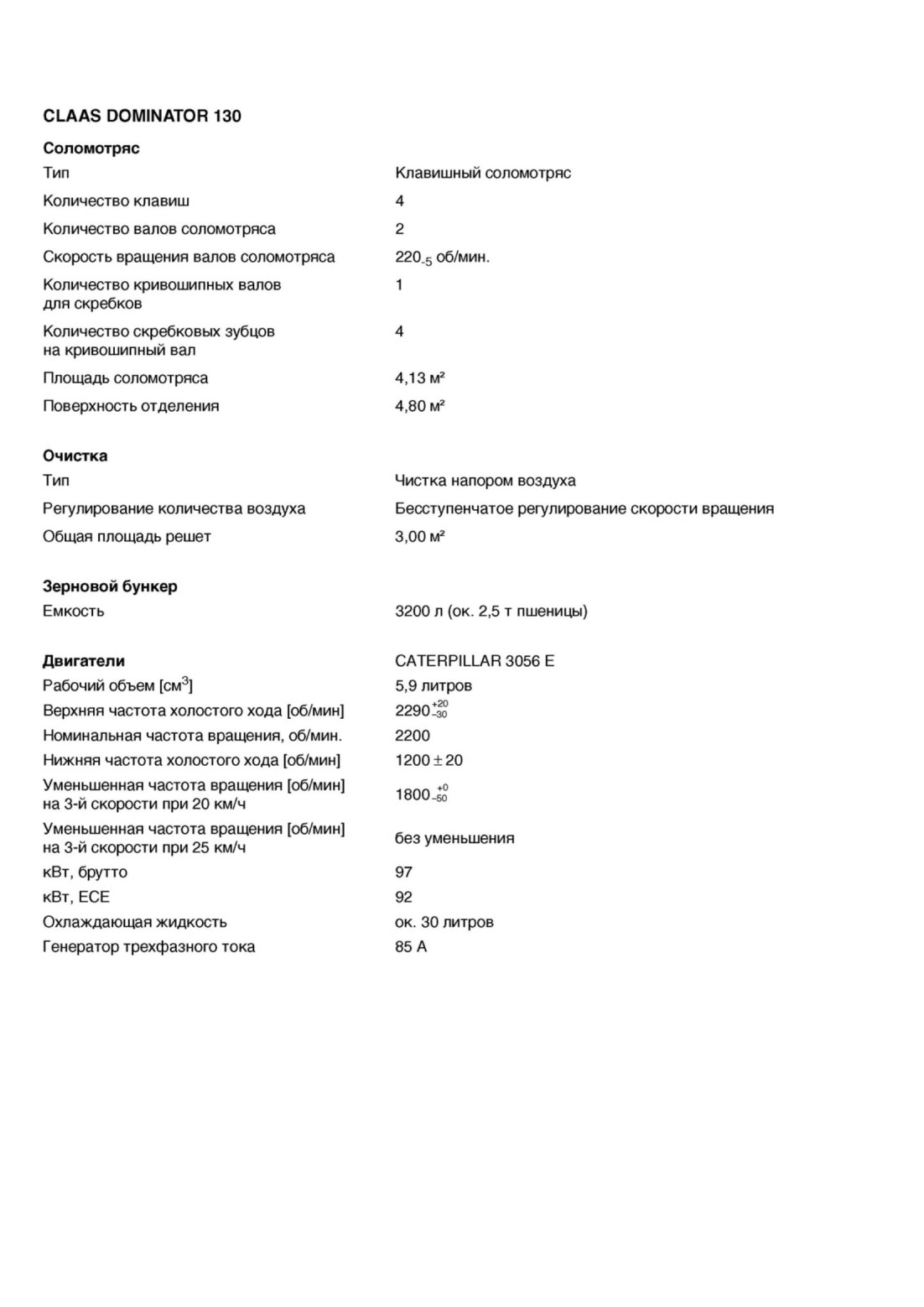

CLAAS DOMINATOR 130
