Комбайн зерноуборочный CLAAS DOMINATOR 130 / 140 / 150. Руководство - часть 5

При неисправности кондиционер отключается автоматически:

Установка была отключена через реле высокого давления.

После охлаждения установки кондиционер снова автоматически включается.

Если установка отключается очень часто и на короткие промежутки времени, проверить исправность кондиционера.

Возможные причины - см. стр. 6.2.9, Неисправность, возможные причины и устранение - Кондиционер.
Разница с наружной температурой больше 8 -10 °С вредна для здоровья.
(Рис. 3)
Кабина с кондиционером

(с компрессором Sanden)
Важные указания по использованию кондиционера:
1. Избегать любого соприкосновения с хладагентом!

Работать в перчатках и защитных очках.

2. При попадании хладагента в глаза немедленно обратиться к врачу!

3. Работы по уходу и ремонту проводятся только в специальных мастерских по холодильной технике!

4. На деталях контура с хладагентом и в непосредственной близости от них не допускается производство сварочных работ. -Опасность отравления!

5. Максимально допустимая окружающая температура для хладагента 80 °С!
Кондиционер заполнен хладагентом R 134а на заводе изготовителя.

Объем заправки составляет примерно 1,390 кг.

Компрессор заполнен маслом Sanden (масло PAG).

Кабина оснащена высокопроизводительным приточным вентилятором.

Трехступенчатым переключателем (4) можно выбирать любую из трех ступеней производительности вентилятора.

Включение кондиционера:

(с компрессором Sanden)

На кабинах с обогревом открыть байпасный клапан, рычаг (1) находится внизу. Завести дизельный двигатель. Двойной вентилятор включить посредством трехступенчатого переключателя (4), ступени 1 - 3 по выбору. Бесступенчато настраиваемый поворотный выключатель-термостат (5) провернуть вправо до желаемой температуры. Кондиционер начинает работать.

6 Через циркуляционную решетку (6)

предварительно охлажденный воздух кабины смешивается с отфильтрованным наружным воздухом, дополнительно охлаждается и через сопла свежего воздуха (8) и жалюзи (7) вентилятора подается в кабину. Посредством регулируемых сопел (8) и жалюзи (7) вентилятора можно изменять направление воздушного потока. Жалюзи (7) вентилятора при необходимости можно закрыть.

При достаточном охлаждении компрессор отключается посредством термостата и электромагнитной муфты.

При повышении температуры компрессор снова автоматически включается.

Кондиционер может работать только при закрытых двери и окнах.

(Рис. 3, 6)

При неисправности кондиционер отключается автоматически:

Установка была отключена через реле высокого давления.

После охлаждения установки кондиционер снова автоматически включается.

Если установка отключается очень часто и на короткие промежутки времени, проверить исправность кондиционера.

Возможные причины - см. стр. 6.2.9, Неисправность, возможные причины и устранение - Кондиционер.
Указание!

Разница с наружной температурой больше

8 -10 °С вредна для здоровья.
(Рис. 3)

Кабина с вентилятором и обогревом

После вентилятора свежего воздуха установлен радиатор горячей воды.

Посредством поворотной кнопки (3) можно регулировать расход горячей воды и таким образом мощность обогрева.
Включение обогрева в работу:

Открыть запорные краны на двигателе. Закрыть байпасную заслонку, рычаг (1) находится наверху. Поворотную кнопку (3) повернуть вправо. Чем дальше вправо, тем выше степень обогрева. При помощи регулируемых жалюзи (7) и сопел (8) вентилятора можно регулировать направление струи воздуха (теплого или свежего).

Регулярно очищать фильтр в крыше кабины - см. стр. 9.8.1, Чистка фильтров.
(Рис. 3)

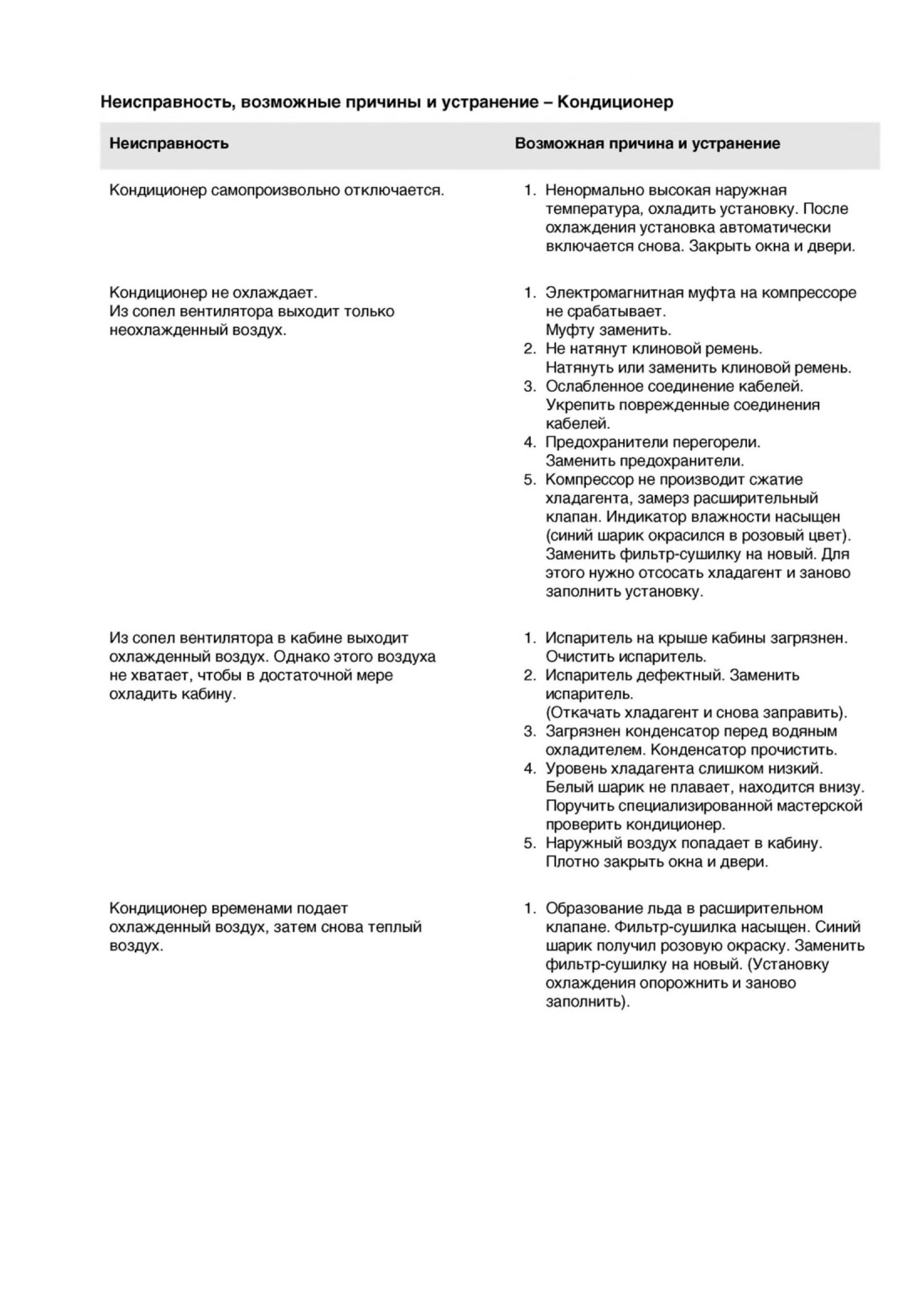

Неисправность, возможные причины и устранение - Кондиционер

Кондиционер самопроизвольно отключается.
Кондиционер не охлаждает.

Из сопел вентилятора выходит только неохлажденный воздух.
Из сопел вентилятора в кабине выходит охлажденный воздух. Однако этого воздуха не хватает, чтобы в достаточной мере охладить кабину.
Кондиционер временами подает охлажденный воздух, затем снова теплый воздух.
