Комбайн зерноуборочный CLAAS MEGA 370, MEGA 360, MEGA 350. Руководство - часть 21
Установка ремня:
Наденьте ремень, как показано на
рисунках 98 - 100. Исключение составляет
новый пружинный цилиндр.

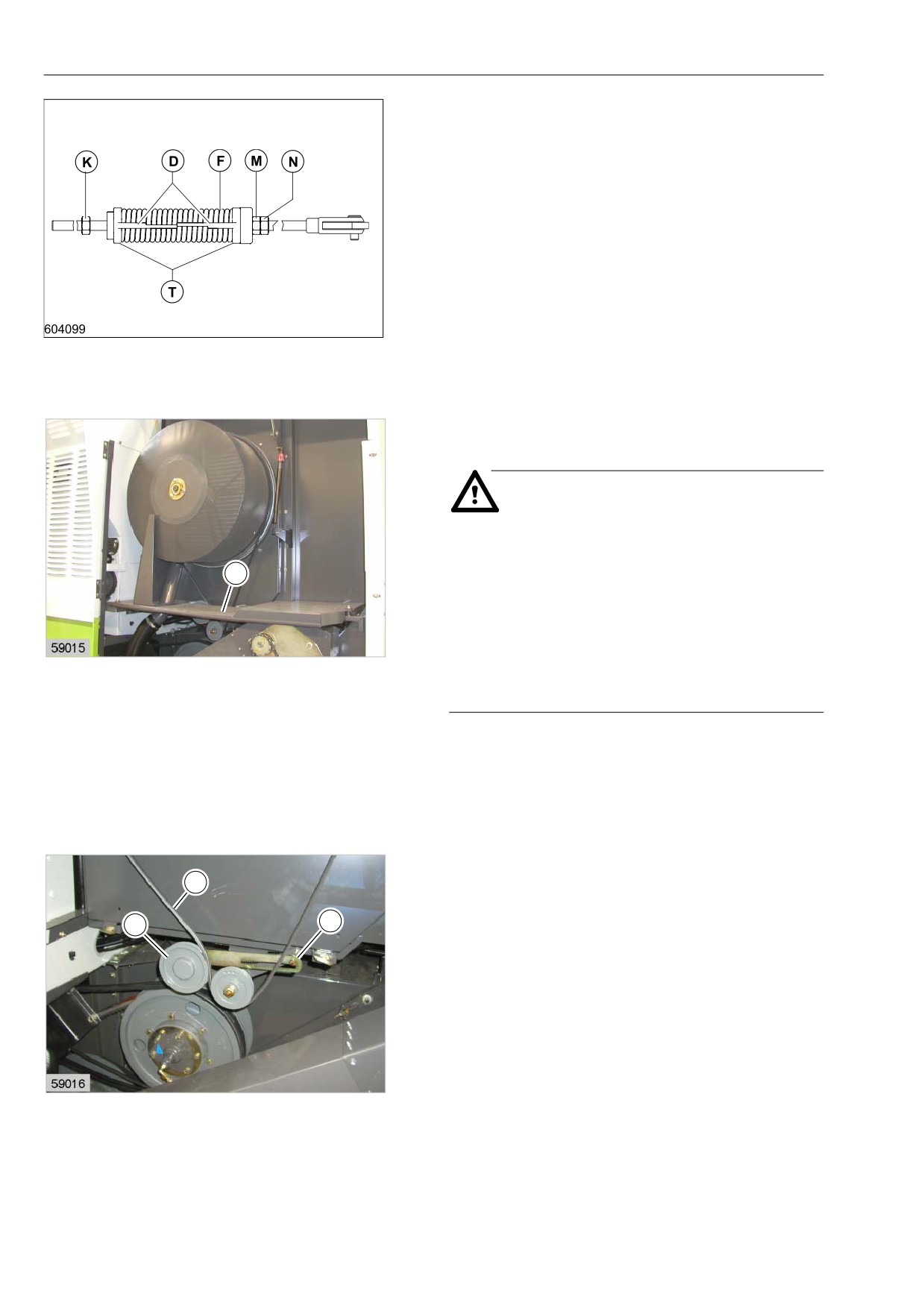

- Отверните гайку с буртиком (К).
- Отрегулируйте пружинный цилиндр (F):
Отрегулируйте гайки (M, N) таким образом,
чтобы концы обоих измерительных
стержней (D) располагались друг перед
другом без зазора. Законтрите гайки (M, N).
108
Длина пружины = 138 мм
(рис. 107, 108)
Снятие ремня (26)
(до № машины ...)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
B
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
109
- Выньте ключ разъединителя
аккумуляторной батареи!

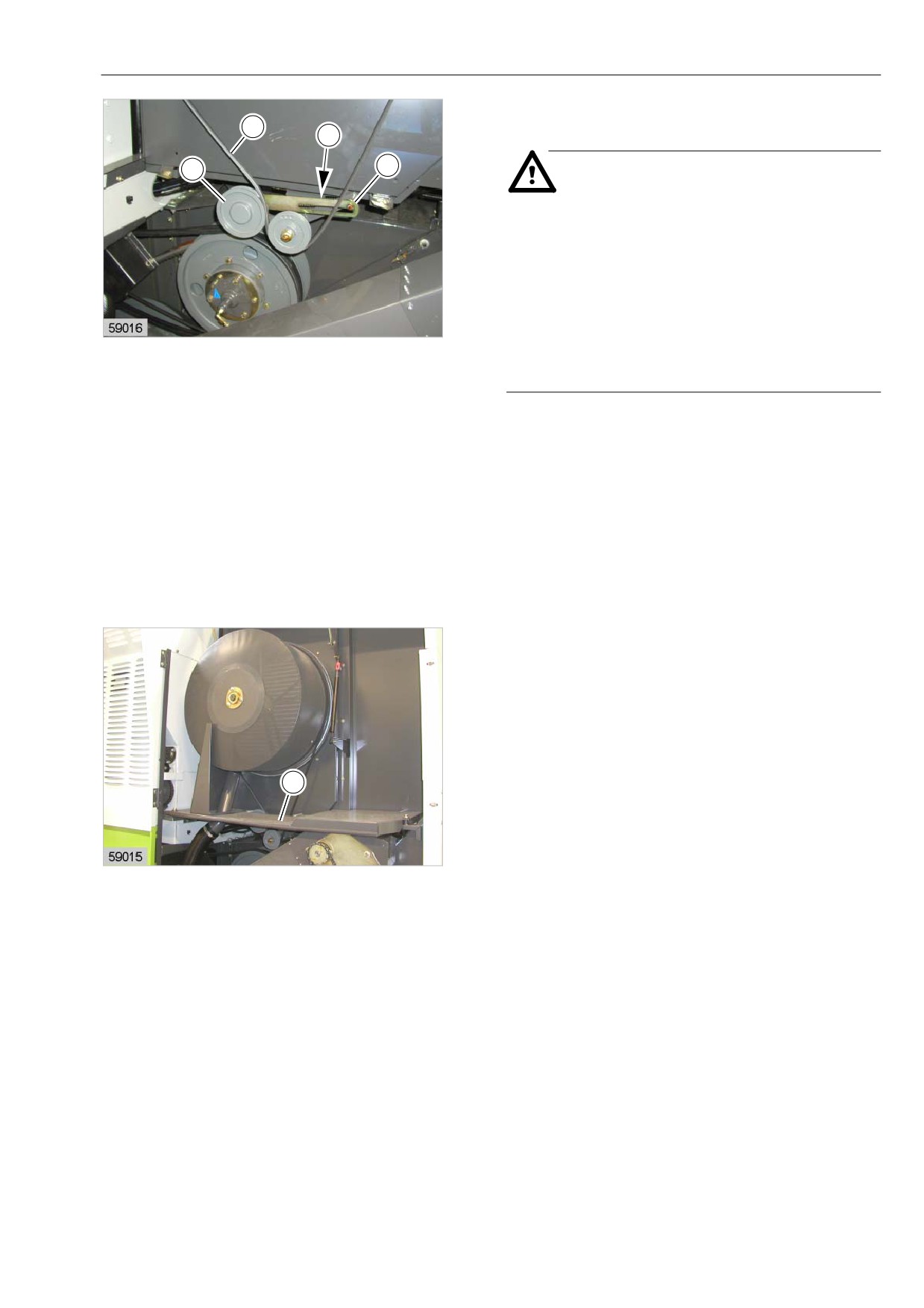

- Разблокируйте уплотнительную пластину (В) с
помощью быстродействующих затворов и
снимите.
(рис. 109)
- Отожмите натяжной ролик (S) назад,
26
чтобы стопорная пластина (A)
зафиксировалась.
A
S
- Снимите ремень (26).
(рис. 110)
110
Установка ремня (26)
26
(до № машины ...)
Z
A
S
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
111
- Выньте ключ разъединителя
аккумуляторной батареи!
- Наденьте ремень (26).
- Освободите натяжной ролик (S) с держателем
из стопора (А).
- Произведите пробный пуск и проверьте
натяжение ремня. При недостаточном
натяжении ремня замените пружину
растяжения (Z).
(рис. 111)
- Установите уплотнительную пластину (B) и
зафиксируйте быстродействующими
затворами.
(рис. 112)
B
112
Снятие ремня (27)
(до № машины ...)
27
Опасность!
S
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
113
- Выньте ключ разъединителя
аккумуляторной батареи!
- Оттяните натяжной ролик (S) назад и снимите
ремень (27).
(рис. 113)
Установка ремня (27)
(до № машины ...)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
114
- Выньте ключ разъединителя
аккумуляторной батареи!
S

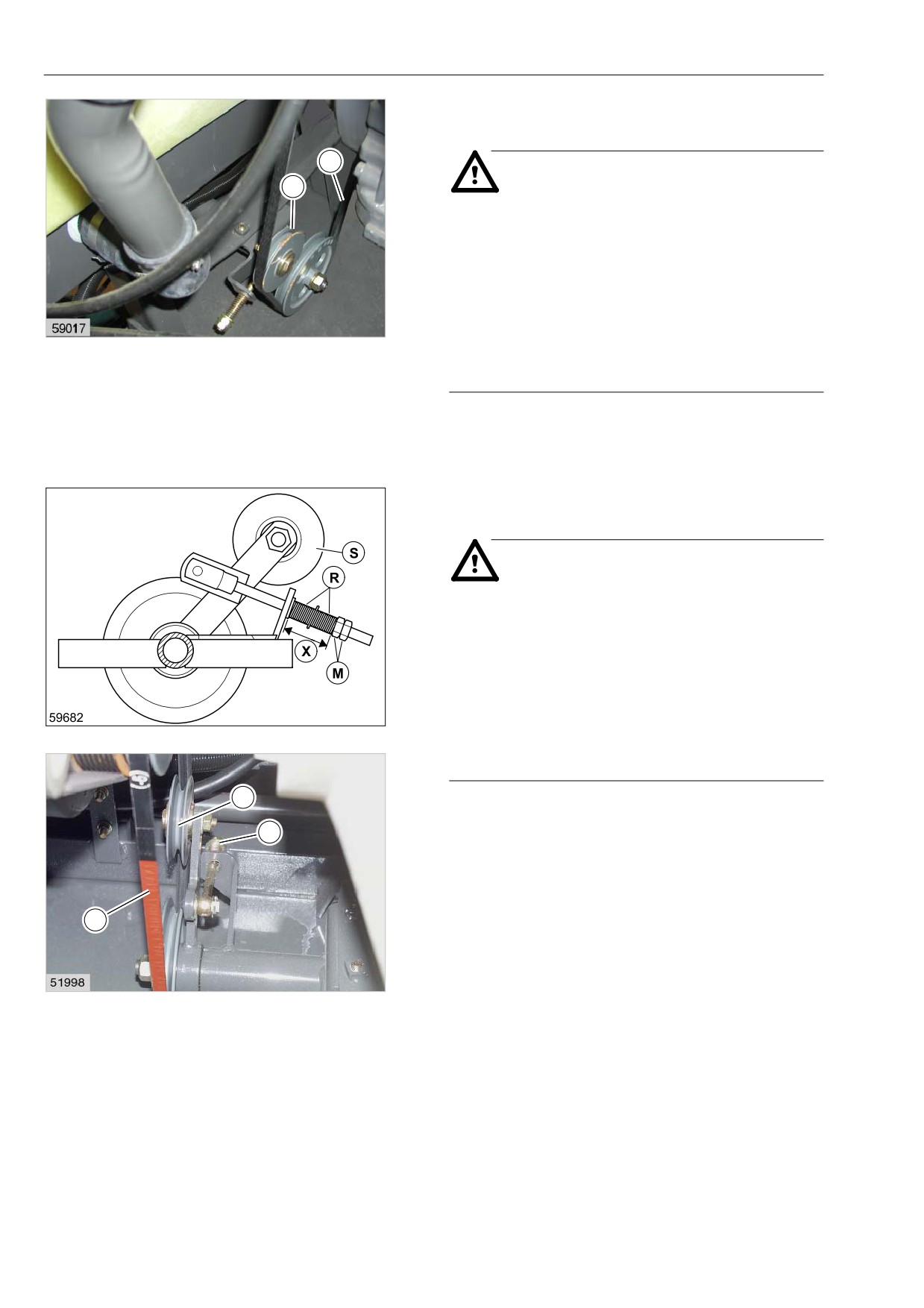

- Оттяните натяжной ролик (S) назад и
наденьте ремень (27).
R
- Отрегулируйте натяжение ремня:
Отрегулировать двойные пружины (R) с
помощью шестигранных гаек (М) таким
27
образом, чтобы размер (Х) составлял 45 mm.
По окончании регулировки снова законтрите
гайки (M).
- Произведите пробный пуск и проверьте
115
натяжение ремня.
(рис. 114, 115)
Снятие ремня (28)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
аккумуляторной батареи!
-
Снятие ремня (27) (до № машины ...),
см. с. 9.7.60.
-

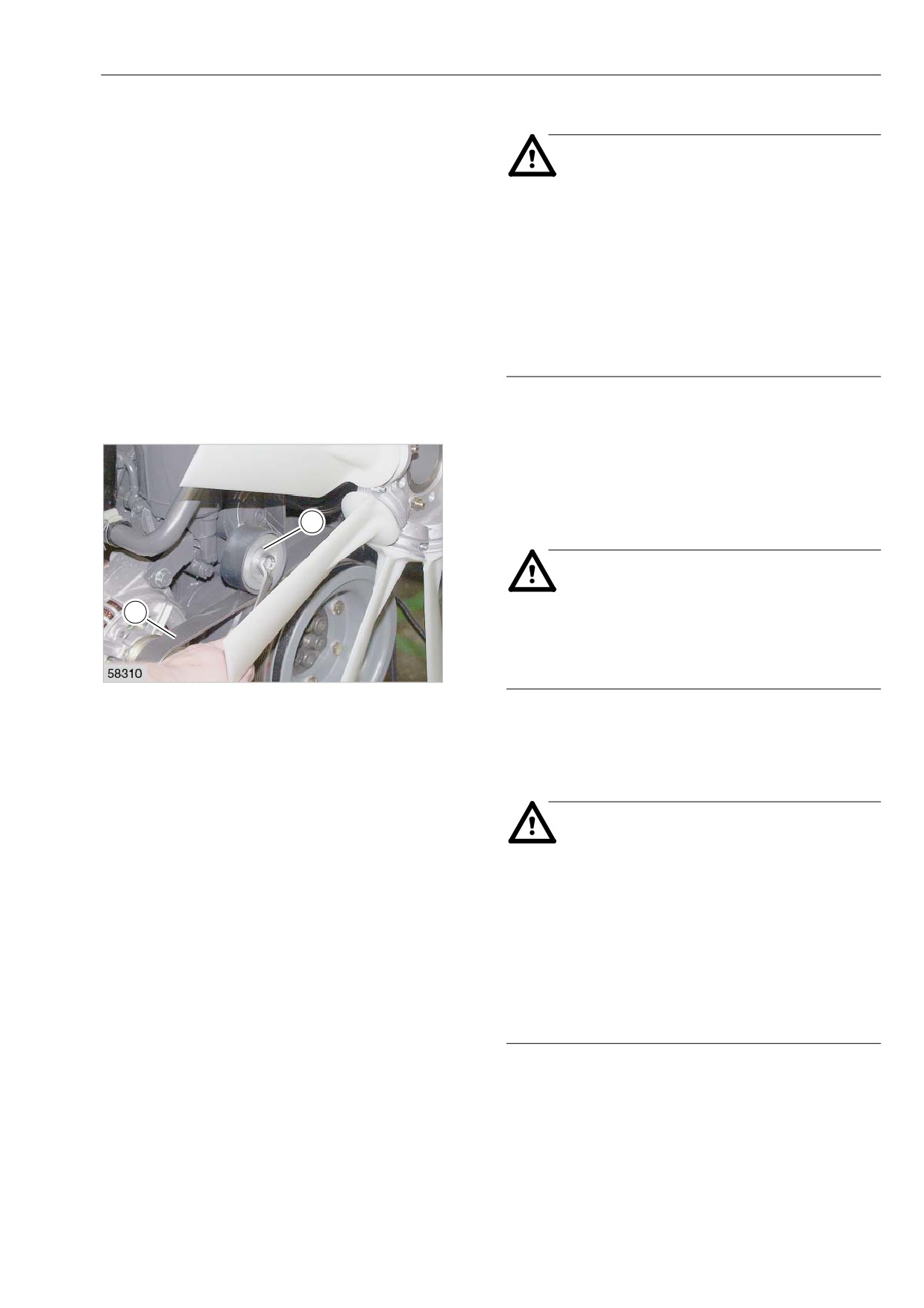

Отожмите натяжитель (A) клинового ремня
назад против натяжения пружины и снимите
ремень (28) с клиноременных шкивов.
Медленно отведите натяжитель (А) клинового
A
ремня назад.
Опасность!
Натяжитель (A) клинового ремня
28
удерживается в заднем положении
значительным усилием пружины -
опасность травмирования!
116
(рис. 116)
Установка ремня (28)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
аккумуляторной батареи!
- Отожмите натяжитель (A) клинового ремня
назад против натяжения пружины и наденьте
ремень (28) на клиноременные шкивы.
- Медленно отведите натяжитель (А) клинового
ремня назад к ремню.
Опасность!
Натяжитель (A) клинового ремня
удерживается в заднем положении
значительным усилием пружины -
опасность травмирования!
(рис. 116)
Установка ремня (27) (до № машины ...),
см. с. 9.7.60
Снятие цепи (30)
U
Опасность!
S
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
30
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
117
аккумуляторной батареи!

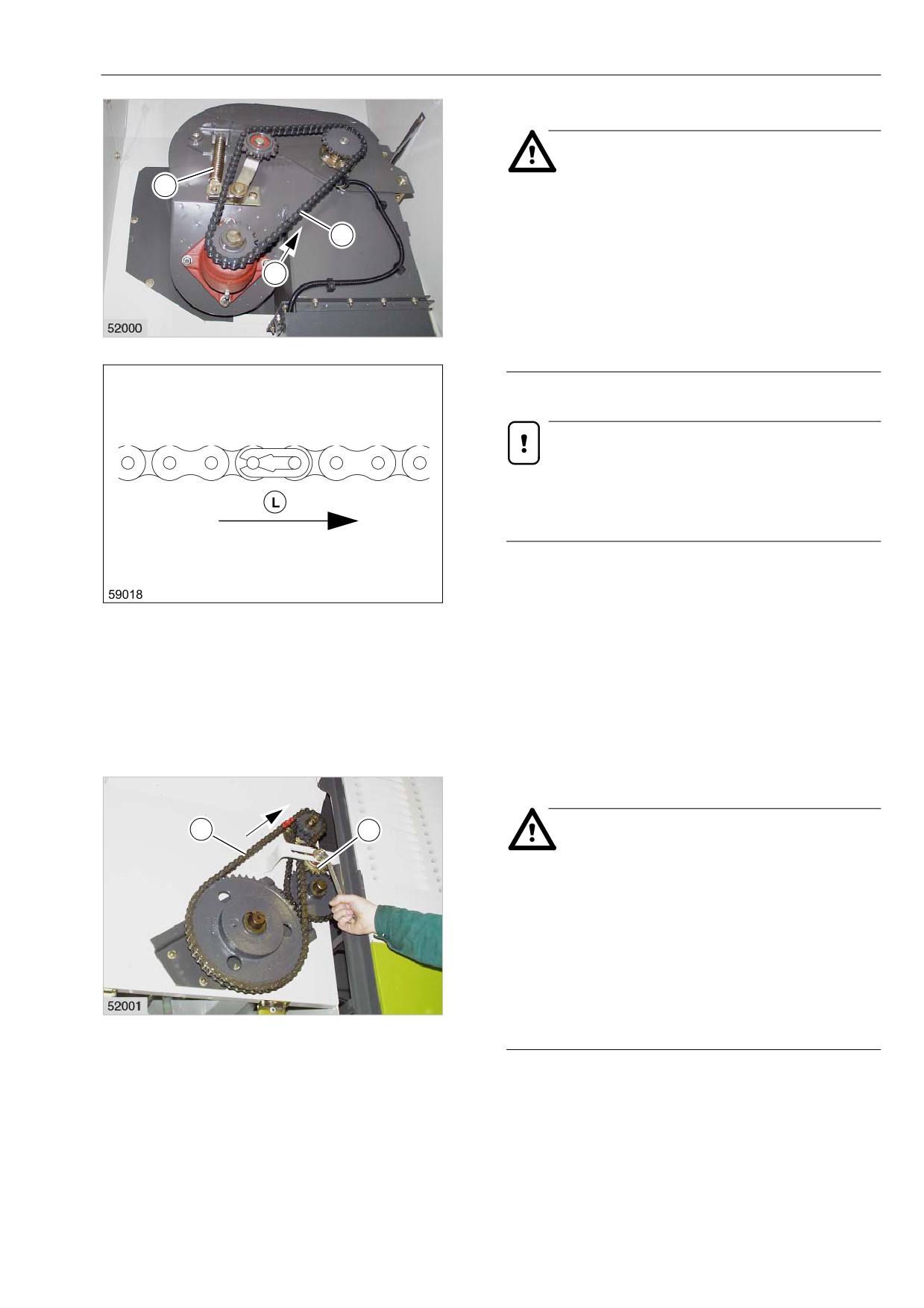

- Откройте боковую крышку.

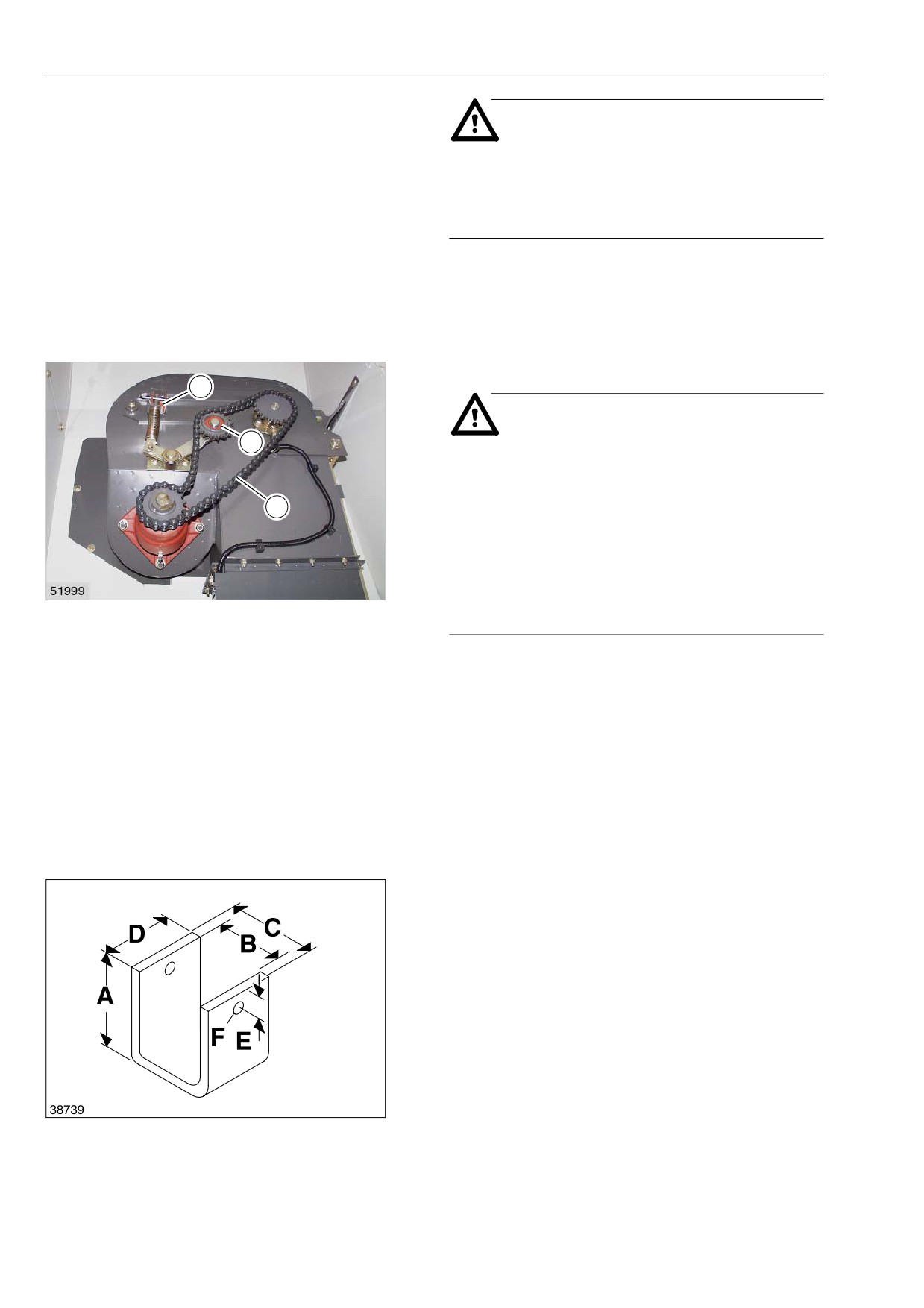

- Отожмите цепь (30) вниз за натяжную
звездочку (S).
- Вставьте U-образный элемент (U,
изготавливается самостоятельно) и
застопорите пружинным штекером.
- Снимите цепь (30).
(рис. 117)
U-образный элемент (изготавливается
самостоятельно):
A =
46 мм
B =
30 мм
C = 38 мм
D = 35 мм
E =
7 мм
F
=
∅ 4 мм
(рис. 118)
118
Установка цепи (30)
Опасность!
D
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
30
дизельном двигателе.
L
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
119
аккумуляторной батареи!
-
Наденьте цепь (30).
Важно!

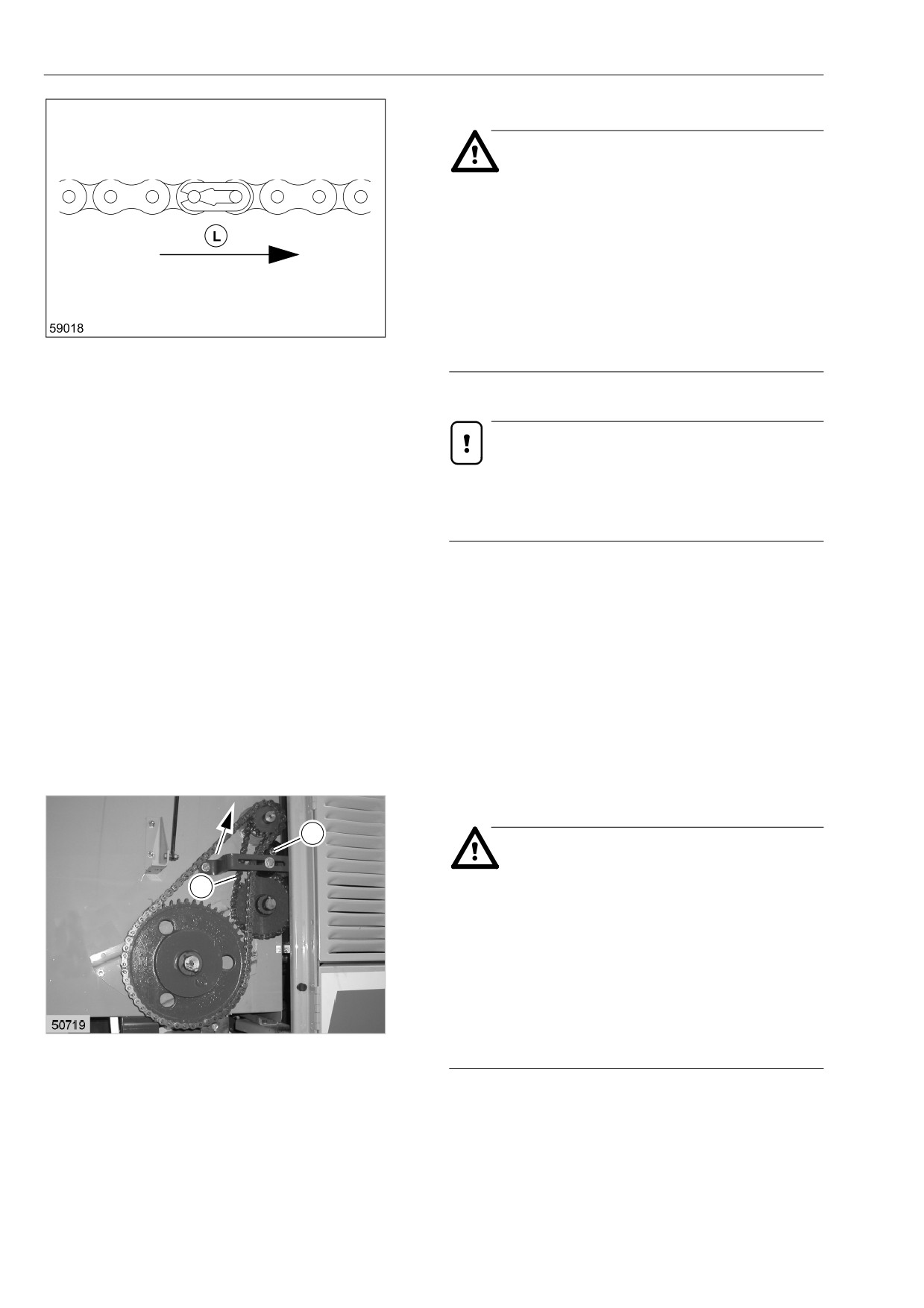

При надевании цепи (30) закрытая сторона
замка цепи должна располагаться по
направлению вращения (L).
-
Снимите U-образный элемент (U).
120
–
Смажьте (30) маслом для цепей, например
маслом CLAAS Spezial-Kettenöl
(№ запасной части 177 353.3).
-
Произведите пробный пуск и проверьте
натяжение цепи. При недостаточном
натяжении цепи замените пружину сжатия (D).
(рис. 117, 119, 120)
Снятие цепи (31)
31
S
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
121
аккумуляторной батареи!
- Ослабьте натяжную звездочку (S).
- Откройте замок цепи и снимите цепь (31).
(рис. 121)
Установка цепи (31)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
122
аккумуляторной батареи!
-
Наденьте цепь (31) и закройте замок цепи.
Важно!

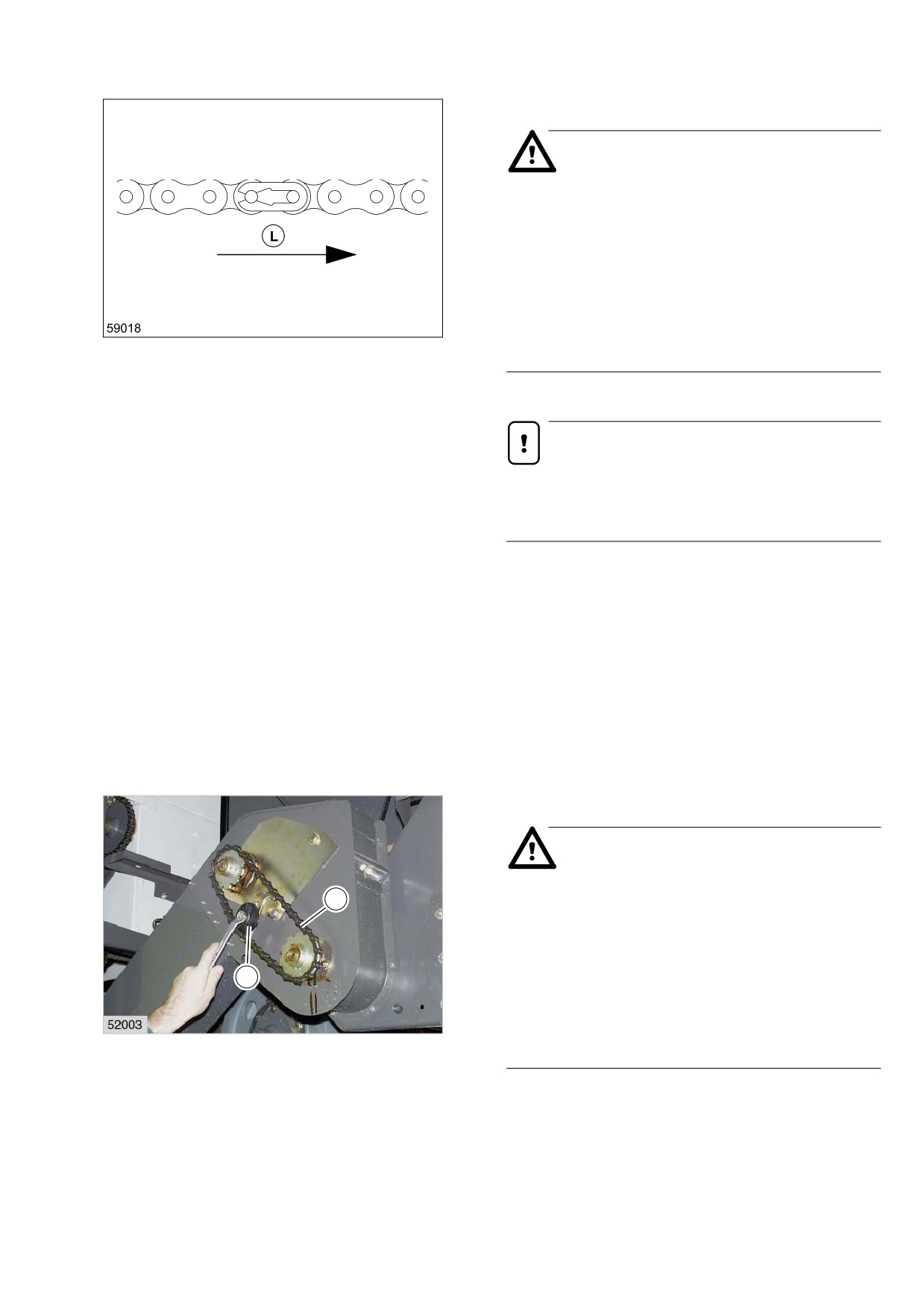

При надевании цепи (31) закрытая сторона
замка цепи должна располагаться по
направлению вращения (L).
-
Натяните цепь (31) с помощью натяжной
звездочки (S) таким образом, чтобы
оставался небольшой зазор.
-
Смажьте (31) маслом для цепей, например
маслом CLAAS Spezial-Kettenöl
(№ запасной части 177 353.3).
-
Произведите пробный пуск и проверьте
натяжение цепи.
(рис. 121, 122)
Снятие цепи (32)
S
Опасность!
32
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
123
аккумуляторной батареи!
- Ослабьте натяжитель цепи (S).
- Откройте замок цепи и снимите цепь (32).
(рис. 123)
Установка цепи (32)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
124
аккумуляторной батареи!
-
Наденьте цепь (32) и закройте замок цепи.
Важно!
При надевании цепи (32) закрытая сторона
замка цепи должна располагаться по
направлению вращения (L).
-
Натяните цепь (32) с помощью натяжителя
цепи (S) таким образом, чтобы оставался
небольшой зазор.
-
Смажьте (32) маслом для цепей, например
маслом CLAAS Spezial-Kettenöl
(№ запасной части 177 353.3).
-
Произведите пробный пуск и проверьте
натяжение цепи.
(рис. 123, 124)
Снятие цепи (33)
Опасность!
Любые работы на приставке и/или
33
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
S
- Выньте ключ зажигания!
- Выньте ключ разъединителя
125
аккумуляторной батареи!

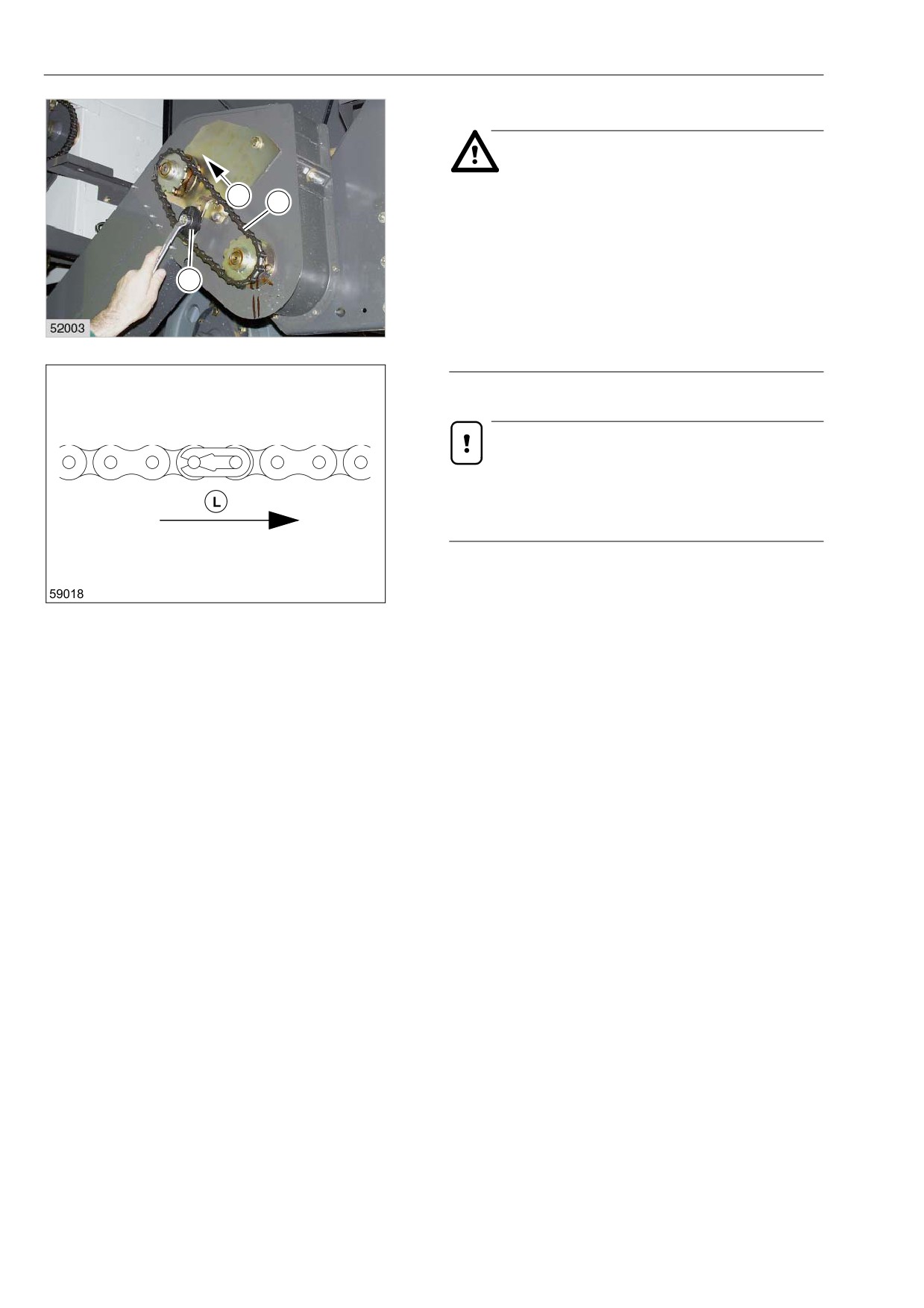

- Ослабьте натяжной сухарь (S).
- Откройте замок цепи и снимите цепь (33).
(рис. 125)
Установка цепи (33)
Опасность!
Любые работы на приставке и/или
L
33
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
S
- Выньте ключ зажигания!
- Выньте ключ разъединителя
126
аккумуляторной батареи!
-
Наденьте цепь (33) и закройте замок цепи.
Важно!
При надевании цепи (33) закрытая сторона
замка цепи должна располагаться по
направлению вращения (L).
-
Натяните цепь (33) с помощью натяжного
сухаря (S) таким образом, чтобы оставался
127
небольшой зазор. При одностороннем износе
провернуть натяжной сухарь (S) дальше.
-
Смажьте (33) маслом для цепей, например
маслом CLAAS Spezial-Kettenöl
(№ запасной части 177 353.3).
-
Произведите пробный пуск и проверьте
натяжение цепи.
(рис. 126, 127)
Снятие ремня (35)
(с № машины ...)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
S
выключенном приводе и выключенном
дизельном двигателе.
S
- Выключите дизельный двигатель!
P
- Выньте ключ зажигания!
128
- Выньте ключ разъединителя
аккумуляторной батареи!

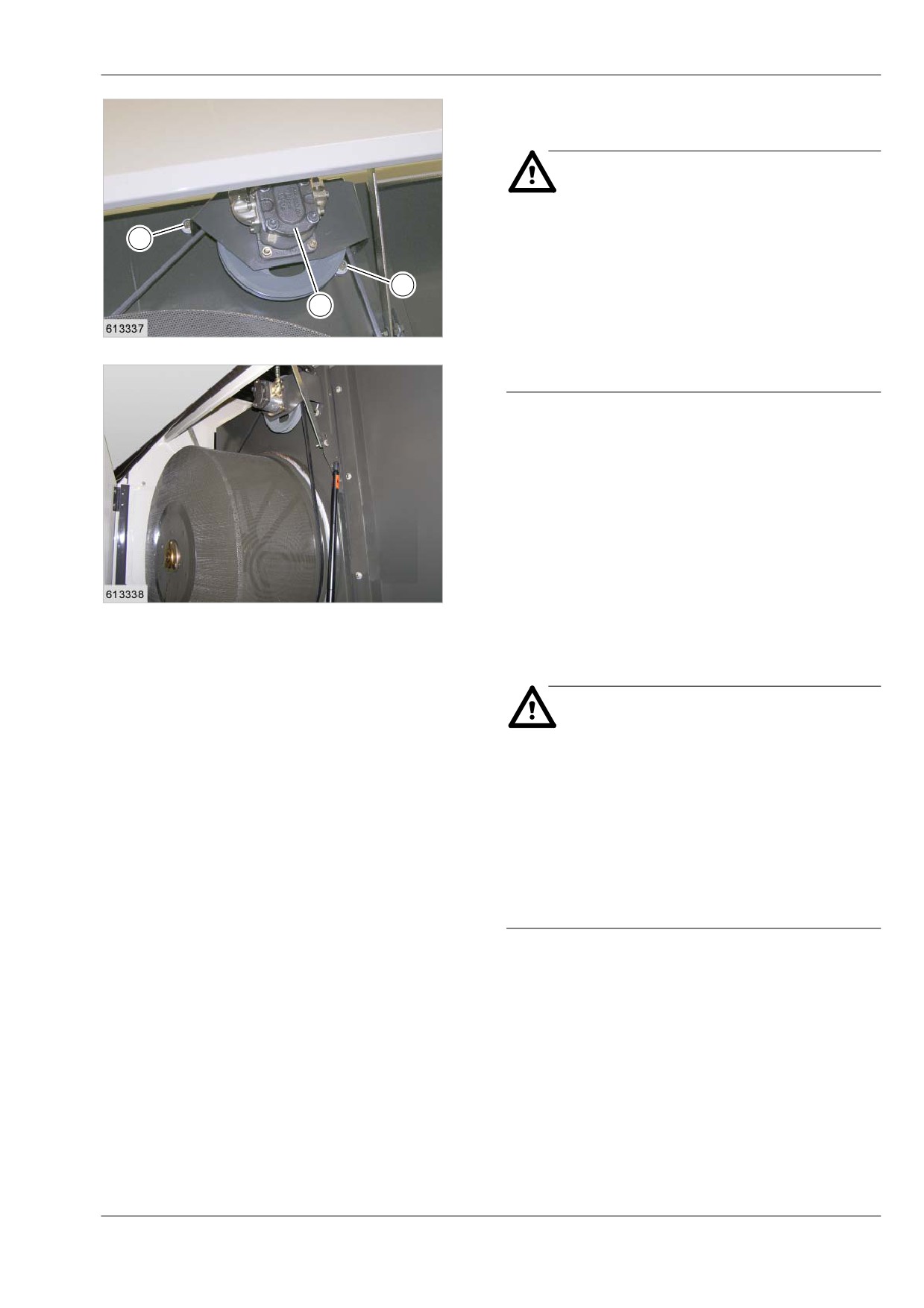

- Ослабьте болты (S).
- Отведите гидравлический двигатель (P) вниз.
- Снимите ремень (35).
(рис. 128, 129)
129
Установка ремня (35)
(с № машины ...)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
аккумуляторной батареи!
- Наденьте ремень (35).
- Отведите гидравлический двигатель (P) вверх
и одновременно затяните болты (S).
(рис. 128, 129)
000 299 540 2 - BA MEGA 370 / 360 / 350
9.7.67
ПРИВОДНЫЕ РЕМНИ / ПРИВОДНЫЕ ЦЕПИ -
ЖАТКА
Общие указания

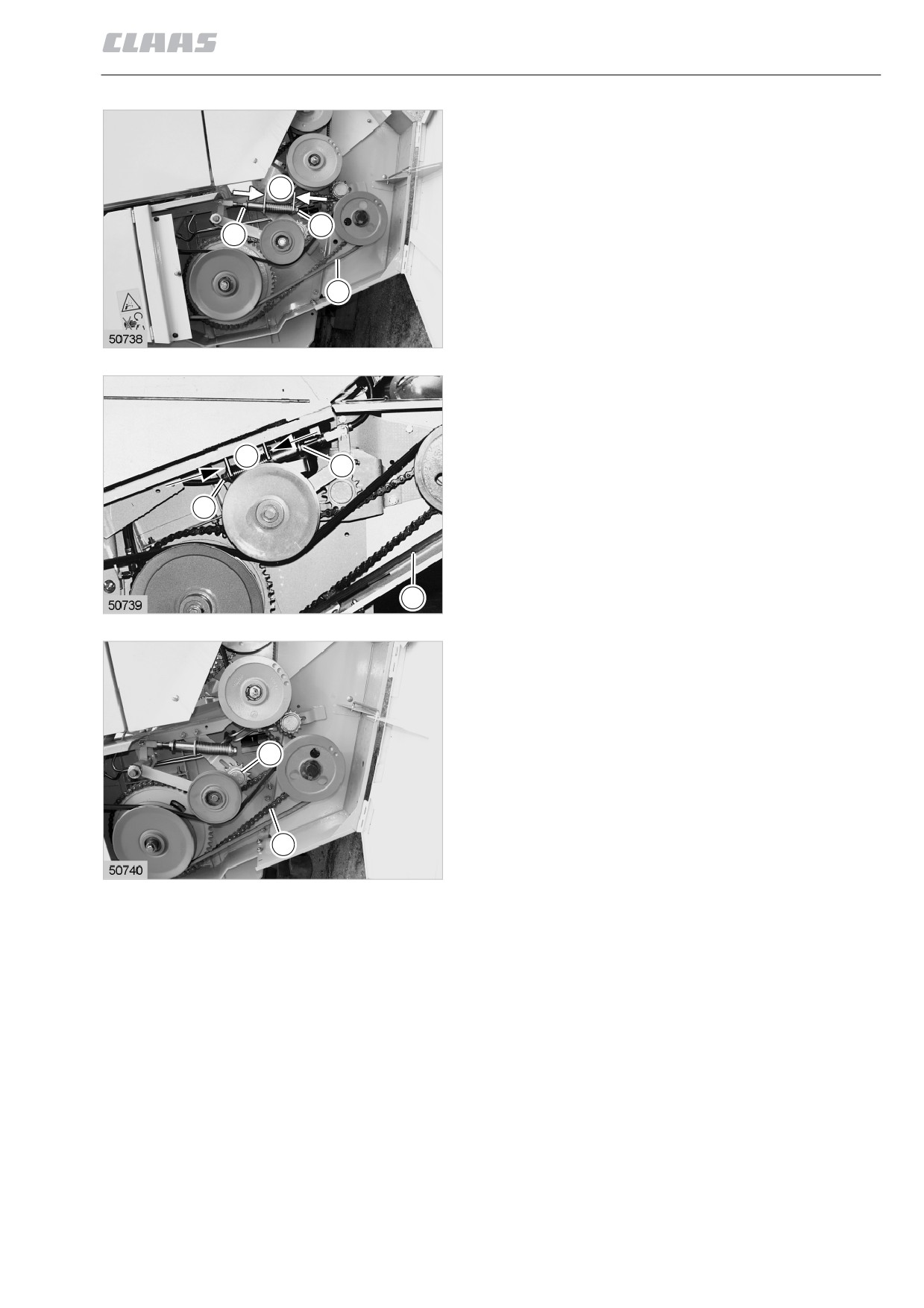

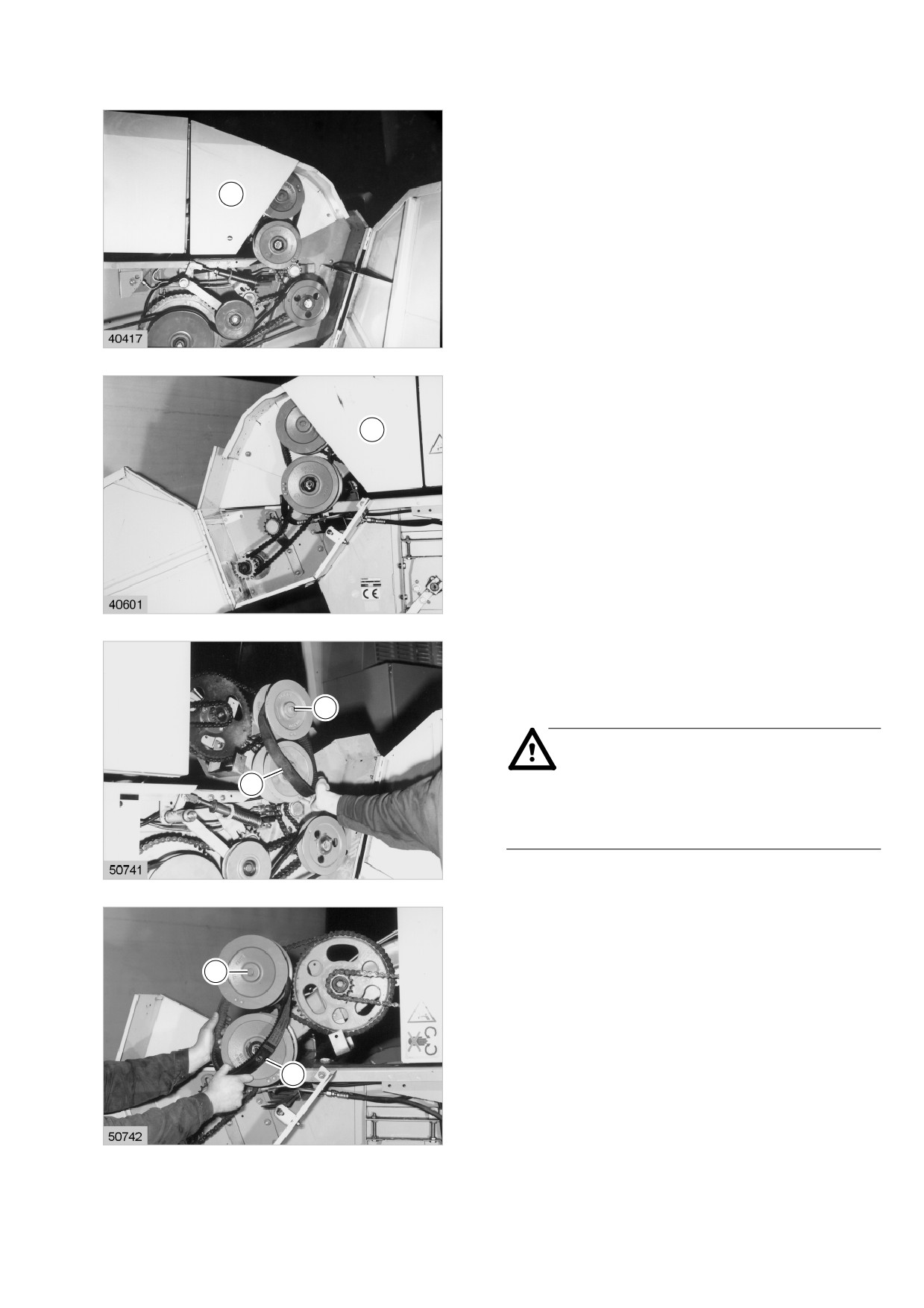

На рисунке 1 приведен обзор ременных и цепных
приводов.
Внимание!
При снятых ремнях и продолжительном
простое машины необходимо защитить
канавки и, соответственно, рабочие
поверхности приводных ремней на
ременных шкивах от коррозии.
Перед повторным надеванием ремней
произведите очистку канавок и,
соответственно, рабочих поверхностей
шкивов.
Опасность!
При монтаже регулируемых шкивов
соблюдайте осторожность. Никогда
не засовывайте руки между половинками
шкива - опасность травмирования!
,
44
43
45
42
40
41
40
41
44
45
43
42
1

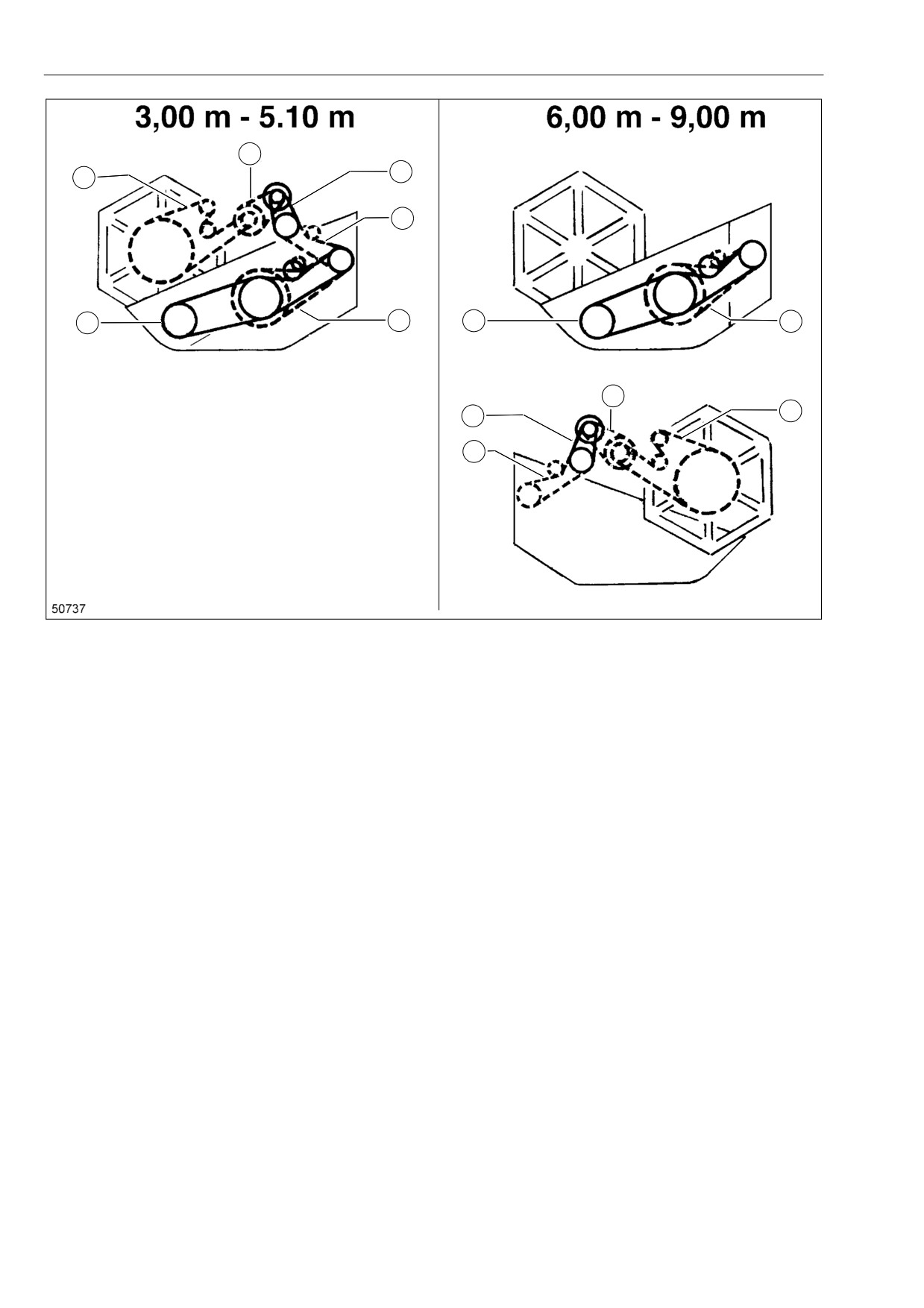

Схема привода жатки
40 Приводной ремень ножей
41 Приводная цепь подающего шнека
42 Приводная цепь мотовила
43 Приводной ремень мотовила
44 Приводная цепь мотовила
45 Приводная цепь мотовила
(рис. 1)
Техническое обслуживание базовой машины и жатки
Жатка до 5,10 м

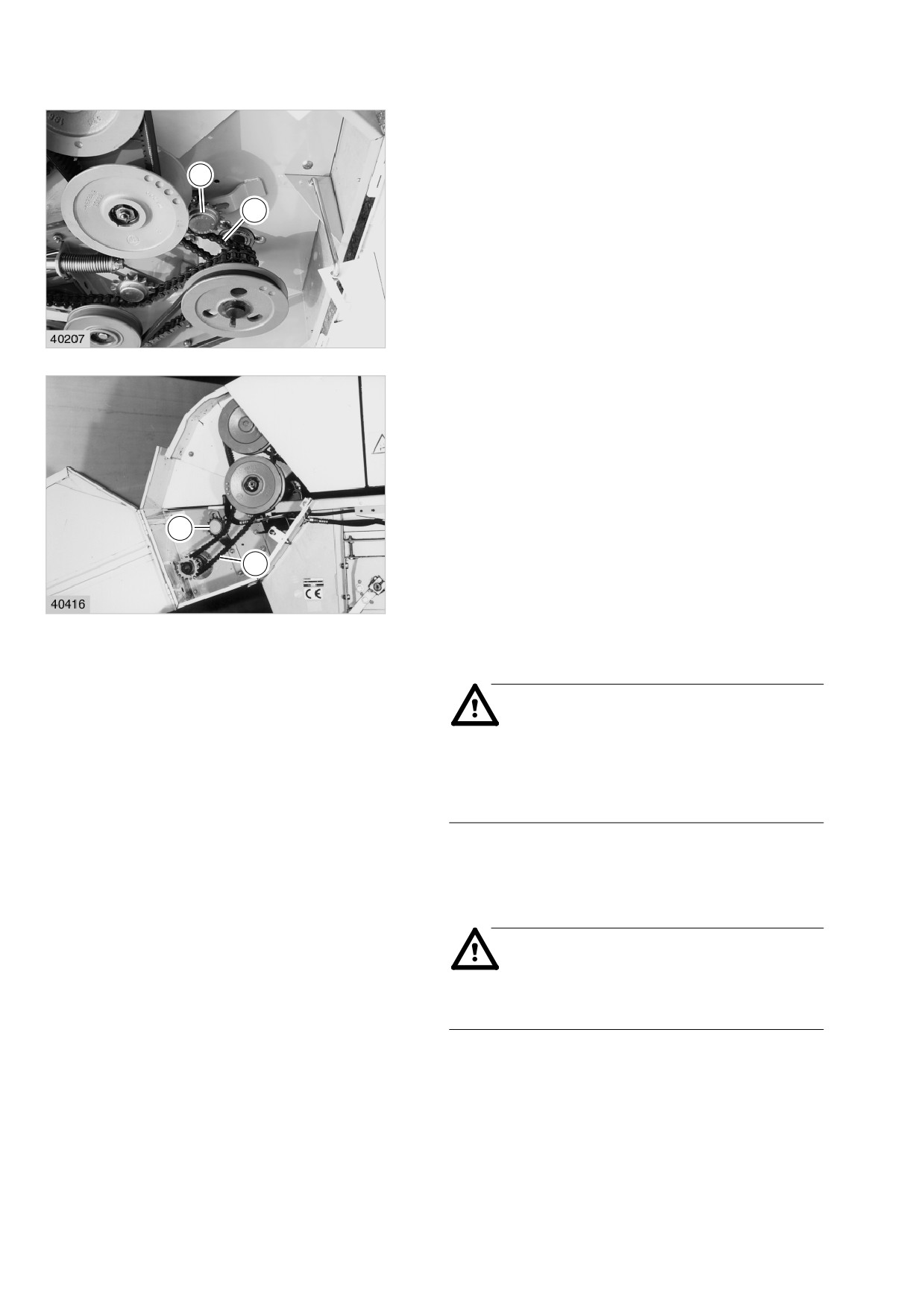

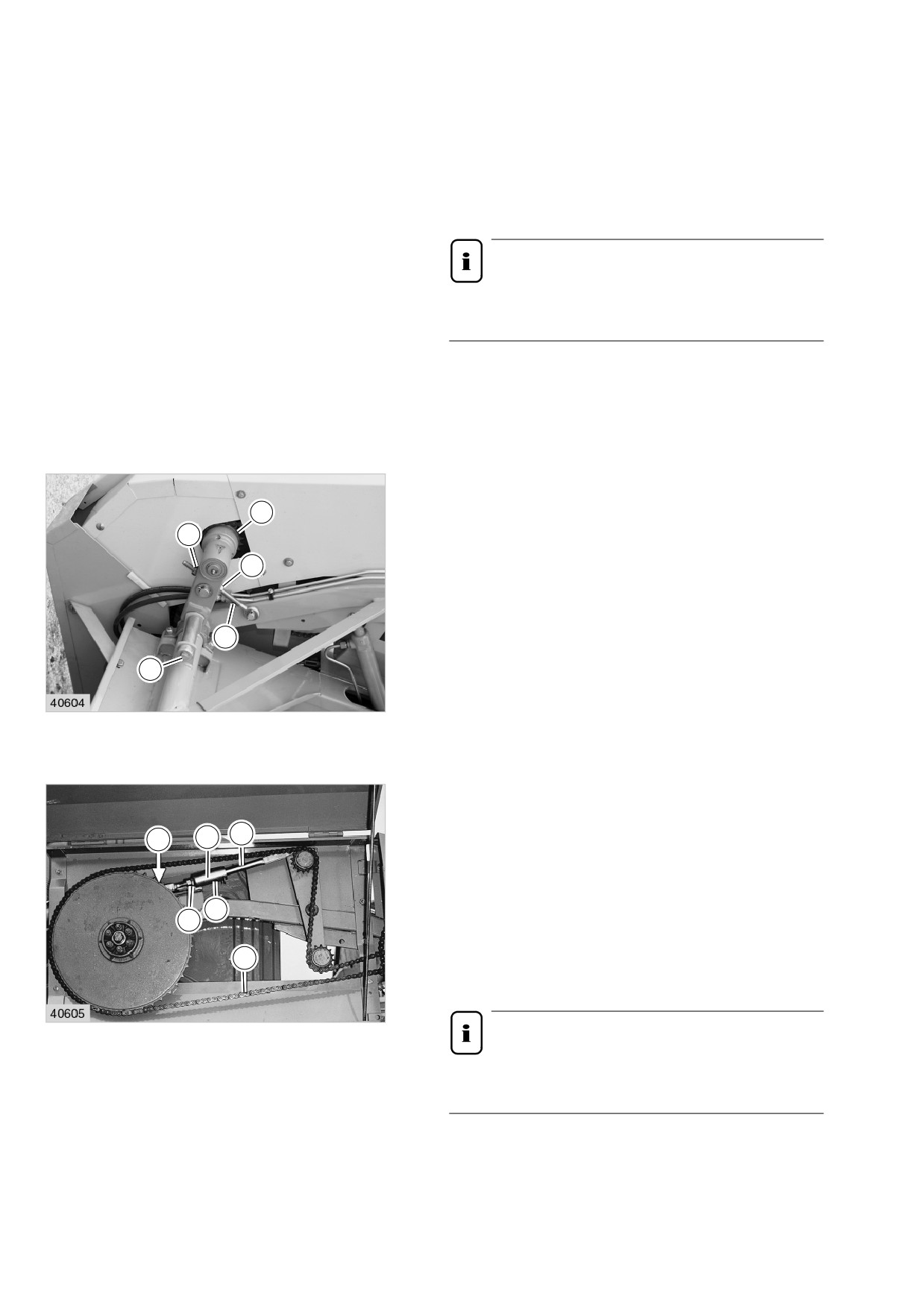

Натяжение приводного ремня (40) ножей
Регулировка пружинного цилиндра:
Ослабьте контргайку (3) и отрегулируйте
X
цилиндрическую трубу (4) таким образом, чтобы
при затянутой контргайке длина пружины (X)
4
составляла 100 мм.
3
(рис. 2, 3)
40
2
Жатка, начиная с 6,00 м
X
3
4
40
3
Натяжение приводной цепи (41) подающего
шнека
Немного ослабьте натяжную звездочку (S).
Отожмите натяжную звездочку (S) вниз и
натяните цепь (41). Затяните натяжную
S
звездочку.
Произведите пробный пуск и еще раз проверьте
натяжение цепи.
(рис. 4)
41
4
Жатка до 5,10 м
Натяжение приводной цепи (42) мотовила
Немного ослабьте натяжную звездочку (S).
S
Натяните цепь (42) путем перемещения натяжной
звездочки (S). Затяните натяжную звездочку.
42
Произведите пробный пуск и еще раз проверьте
натяжение цепи.
(рис. 5, 6)
5
Жатка, начиная с 6,00 м
S
42
6
Снятие и надевание приводного ремня (43)
мотовила
Опасность!
При монтаже регулируемых шкивов
соблюдайте осторожность. Никогда
не засовывайте руки между половинками
шкива - опасность травмирования!
Запустите дизельный двигатель при
установленной жатке. Включите главный привод,
молотилку и привод жатки. Установите
минимальную скорость вращения мотовила.
Опасность!
Остановите двигатель и выньте ключ
зажигания.
Жатка до 5,10 м
Отвинтите защитный щиток (A).
(рис. 7, 8)
A
7
Жатка, начиная с 6,00 м
A
8
Жатка до 5,10 м
Выверните болт с шестигранной
головкой M 10 x 140 (K) настолько, чтобы
ремень (43) можно было втянуть в
подпружиненный регулировочный блок.
K
Опасность!
43
Не выворачивайте болт с шестигранной
головкой (K) до конца - опасность
травмирования!
9
Снимите ремень (43).
Жатка, начиная с 6,00 м
(рис. 9, 10)
K
43
10
Перед повторным надеванием регулировочного
ремня очистите половинки шкива.
Наденьте ремень (43) сначала на подпружиненный
регулировочный блок, а затем на нижний
регулировочный блок.
Снова вверните болт с шестигранной головкой (K).
Указание!
Следите за тем, чтобы призматическая
шпонка вошла в канавку половинки шкива.
Привинтите защитный кожух (A).
Произведите пробный пуск.
(рис. 7, 8, 9, 10)
Натяжение приводной цепи (44) мотовила
Цепь натягивается с помощью натяжной
44
штанги (S).
K
Для натяжения немного ослабьте болт с
M
шестигранной головкой (A). Ослабьте
контргайку (K). Натяните цепь (44) с помощью
гайки (M). После выполнения натяжения снова
законтрите контргайку (K).
S
Затяните болт с шестигранной головкой (A).
A
Произведите пробный пуск и еще раз проверьте
натяжение цепи.
11
(рис. 1, 11)
Натяжение приводной цепи (45) мотовила
Приводная цепь (45) мотовила постоянно
Z
E
удерживается в натянутом состоянии за счет
B
пружинного цилиндра (E).
Регулировка пружинного цилиндра:
W
Ослабьте контргайку (K) и отрегулируйте
K
цилиндрическую трубу (Z) таким образом, чтобы
упорная шайба в цилиндрической трубе (Z) была
45
видна в центре отверстия (W). Снова затяните
контргайку (K).
12
Указание!
Следите за тем, чтобы палец (B) вошел в
последнее отверстие.
Произведите пробный пуск и еще раз проверьте
натяжение цепи.
(рис. 12)
содержание .. 19 20 21 22 ..
