Комбайн зерноуборочный CLAAS MEGA 370, MEGA 360, MEGA 350. Руководство - часть 19
– Наденьте ремень (7).
- Подсоедините гидравлический
трубопровод (В) к поворотному соединению.
При этом соблюдайте соответствующий
момент затяжки.
- Натяните ремень (7) с помощью шестигранных
гаек (A) и законтрите их друг относительно
друга.
- Установка ремня (8), см. с. 9.7.27.
- Произведите пробный пуск и проверьте
натяжение ремня.
(рис. 38)
Снятие ремня (8)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
аккумуляторной батареи!
- При работающей машине установите
минимальную скорость вращения
вентилятора.
- Остановите двигатель.

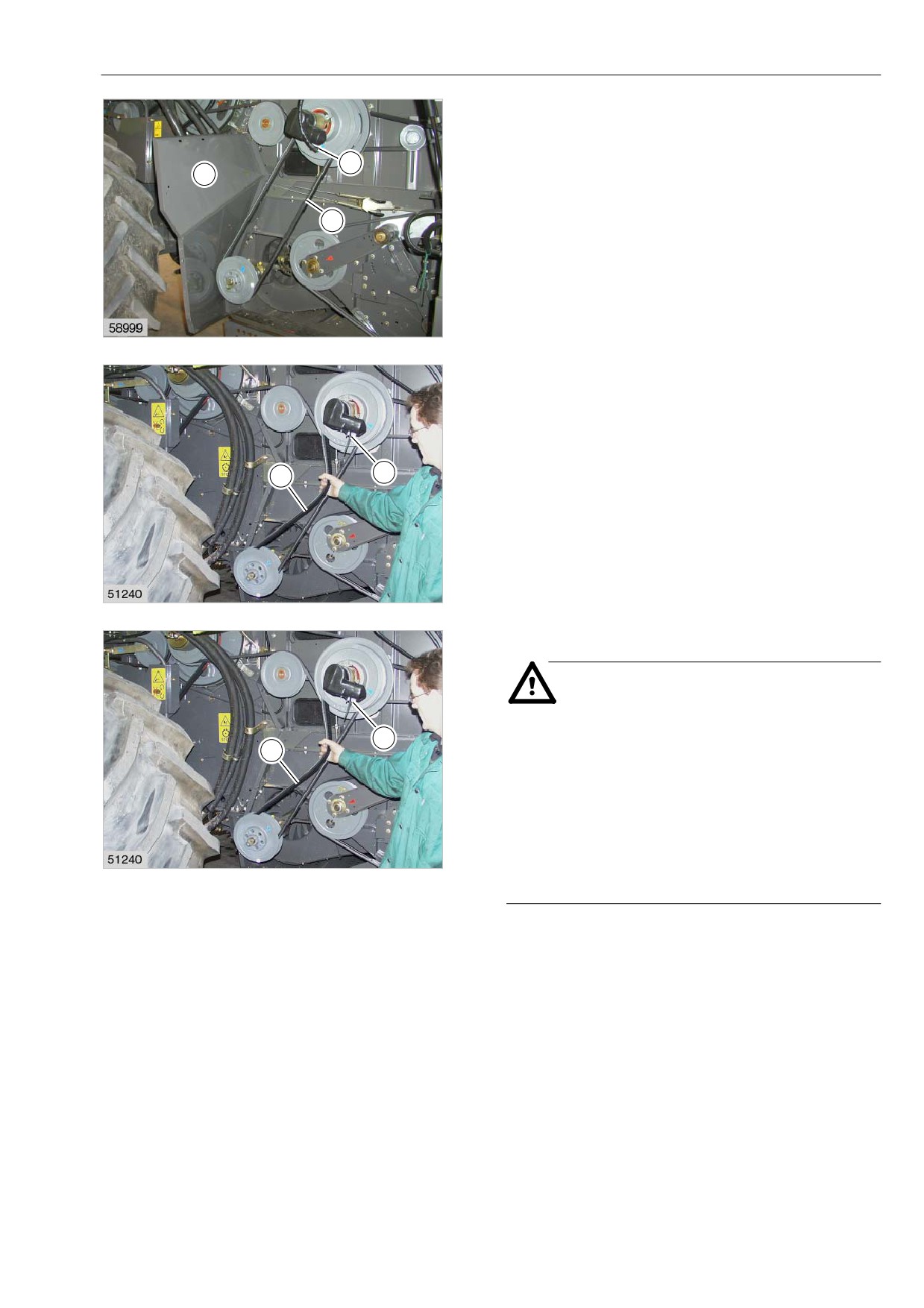

- Расфиксируйте защитную облицовку (Т) с
помощью быстродействующих затворов и
снимите.
(рис. 39, 40)
39
T
40
– Снимите защитный щиток (A).
- Отсоедините штекер в точке (K) от двигателя
постоянного тока.
K
A

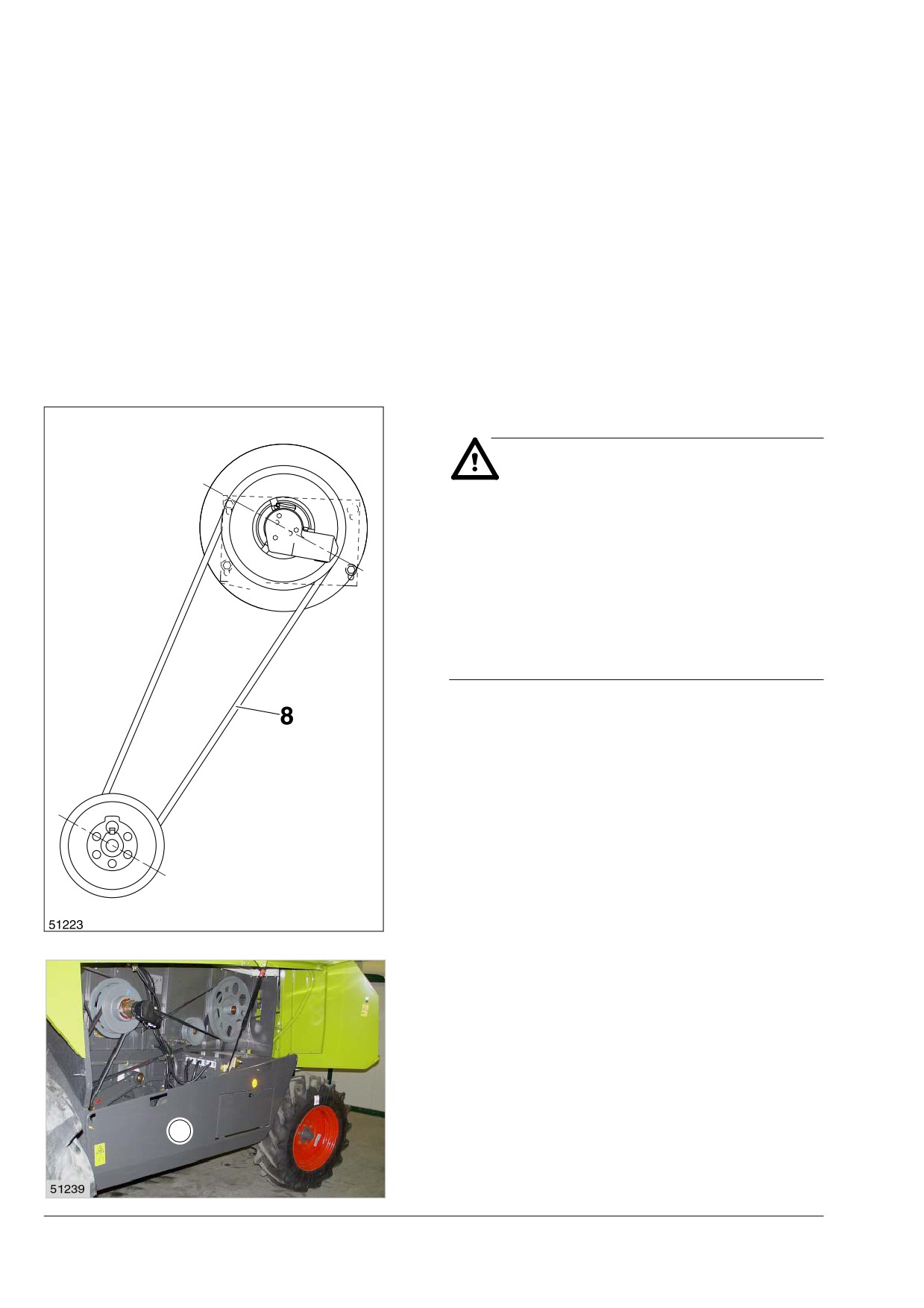

- Натяните ремень (8) от руки настолько, чтобы
подпружиненный регулировочный шкив
полностью раскрылся.
8
- Снимите ремень (8).
(рис. 39, 41, 42)
41
8
K
42
Установка ремня (8)
Опасность!
Любые работы на приставке и/или
K
машине должны выполняться только при
8
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
43
аккумуляторной батареи!
- Очистите поверхности регулировочных
шкивов.
- Вложите ремень (8) внизу в подпружиненный
регулировочный шкив.
- Втяните ремень (8) в регулировочный блок
настолько, чтобы последний полностью
раскрылся. Наденьте ремень (8) вверху.
- Подсоедините штекер в точке (K).
- Установите защитный щиток (А).
(рис. 41, 43)
– Установите защитную облицовку (Т) и
зафиксируйте быстродействующими
затворами.
- Произведите пробный пуск.

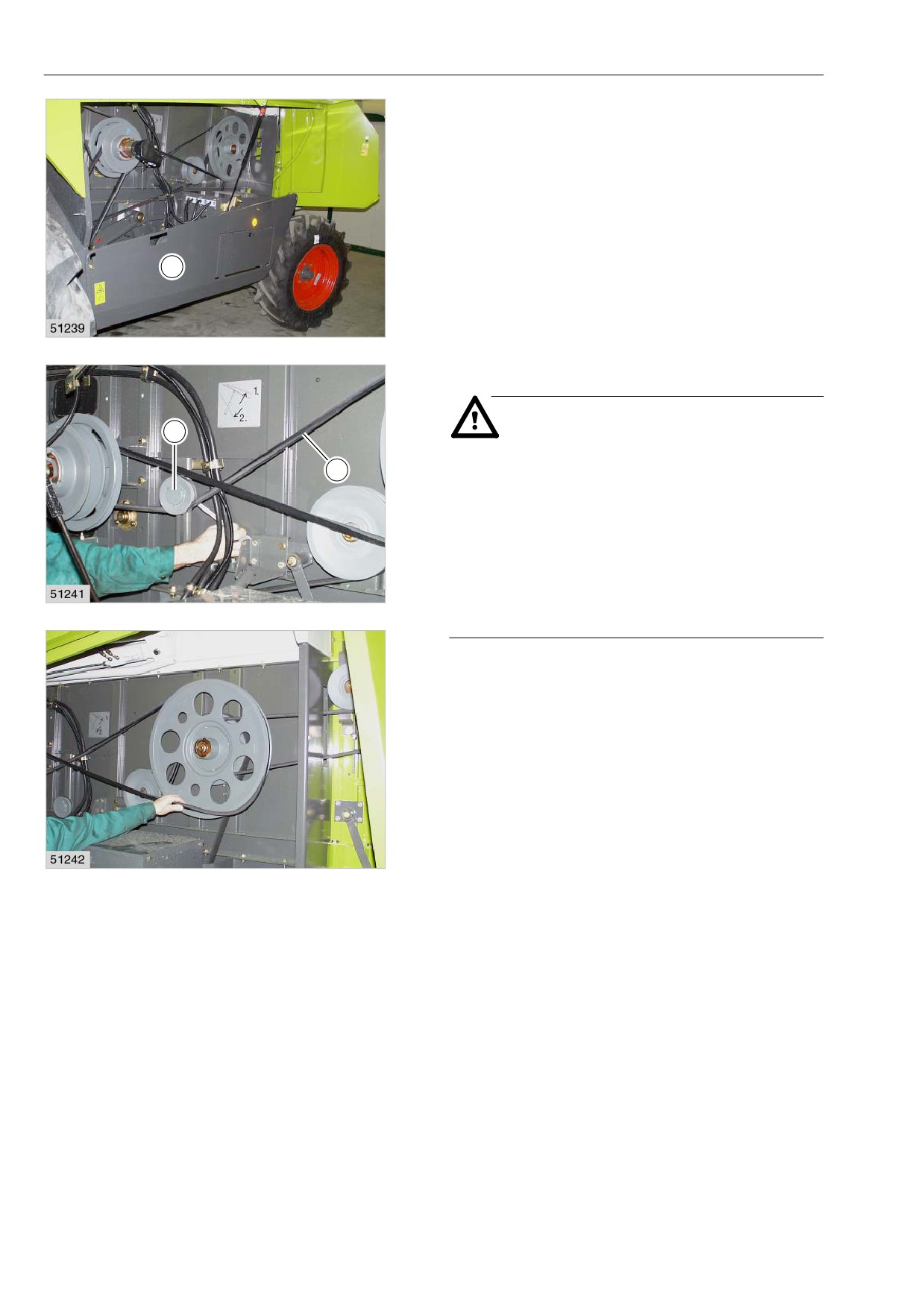

(рис. 44)
T
44

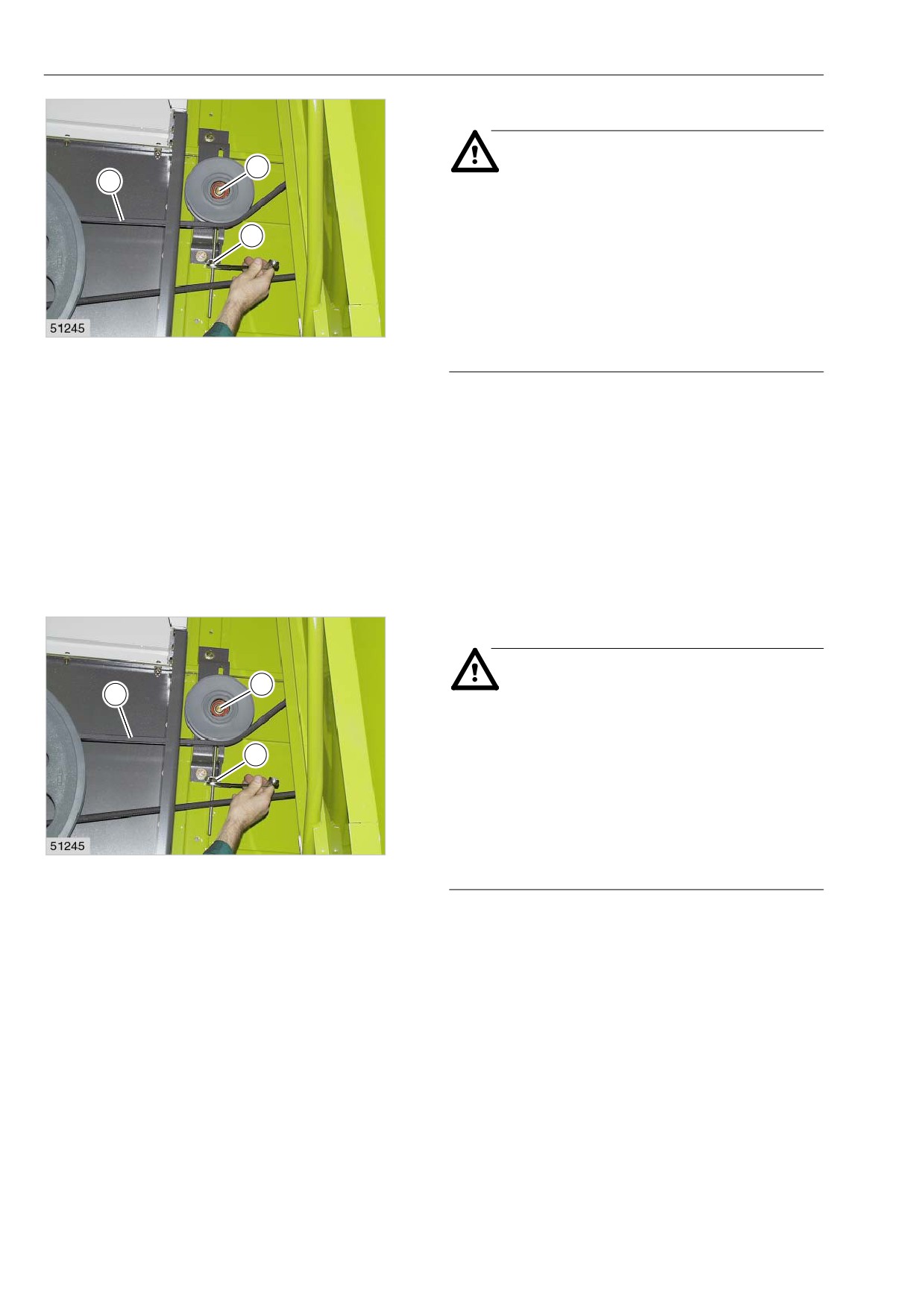

Снятие ремня (9)
Опасность!
A
Любые работы на приставке и/или
9
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
45
аккумуляторной батареи!
- Снятие ремня (8), см. с. 9.7.26.
- Снимите ремень (7) с заднего клиноременного
шкива - см. с. 9.7.25, Снятие ремня (7).

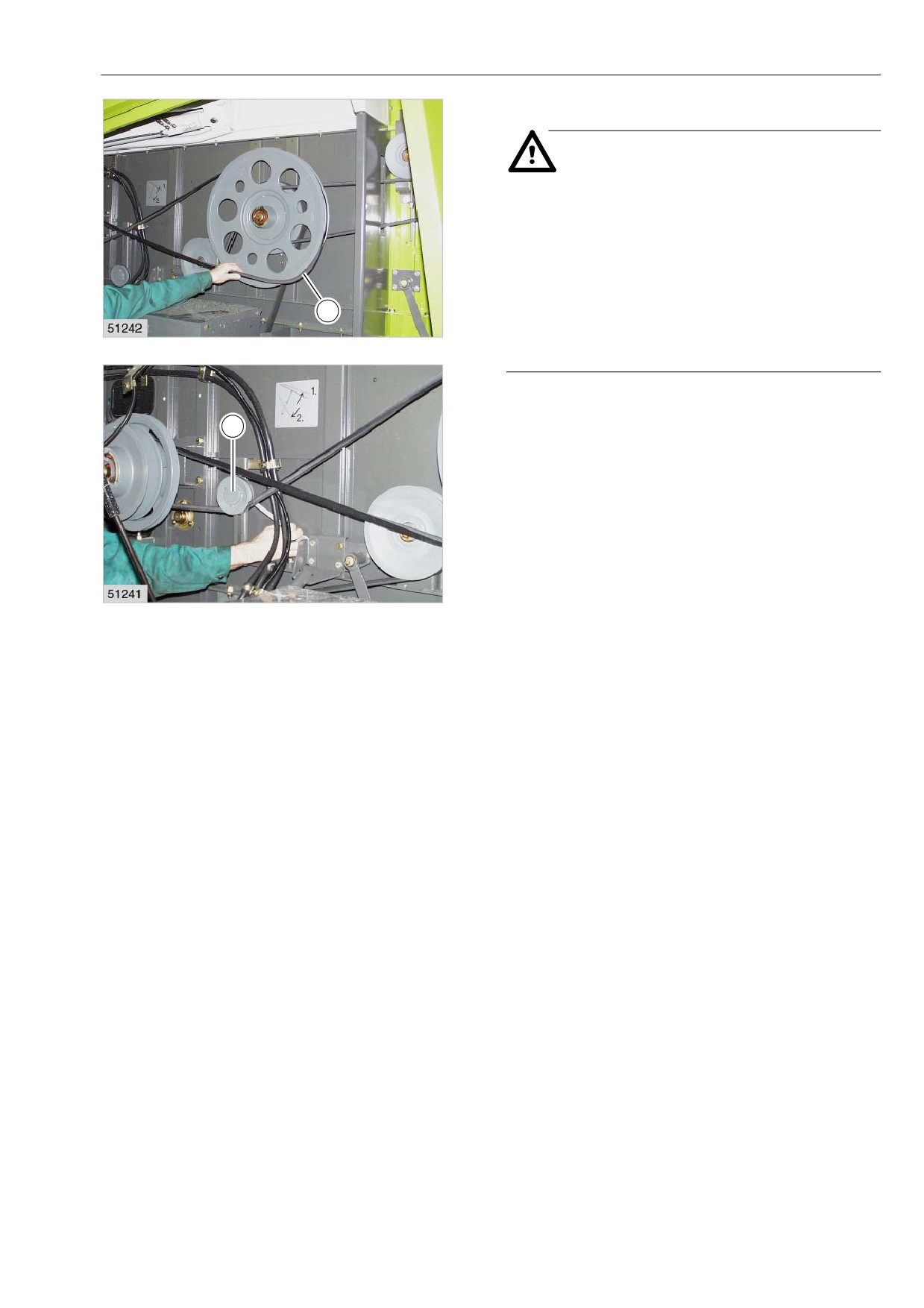

- Ослабьте натяжной ролик (А) и снимите
ремень (9).
(рис. 45, 46)
46
Установка ремня (9)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
9
- Выньте ключ разъединителя
47
аккумуляторной батареи!
- Наденьте ремень (9) на передний ременный
шкив.
A
- Наденьте верхнюю ветвь ремня внизу на
нижний ременный шкив. При этом ветвь
ремня должна лежать снаружи.
- Натяните ремень (9), отжав натяжной
ролик (A) вниз. Привинтите натяжной
ролик (А).
(рис. 47, 48)
48
- Наденьте ремень (7) - см. с. 9.7.25, Установка
ремня (7).
- Установка ремня (8), см. с. 9.7.27.
- Произведите пробный пуск и проверьте
натяжение ремня.

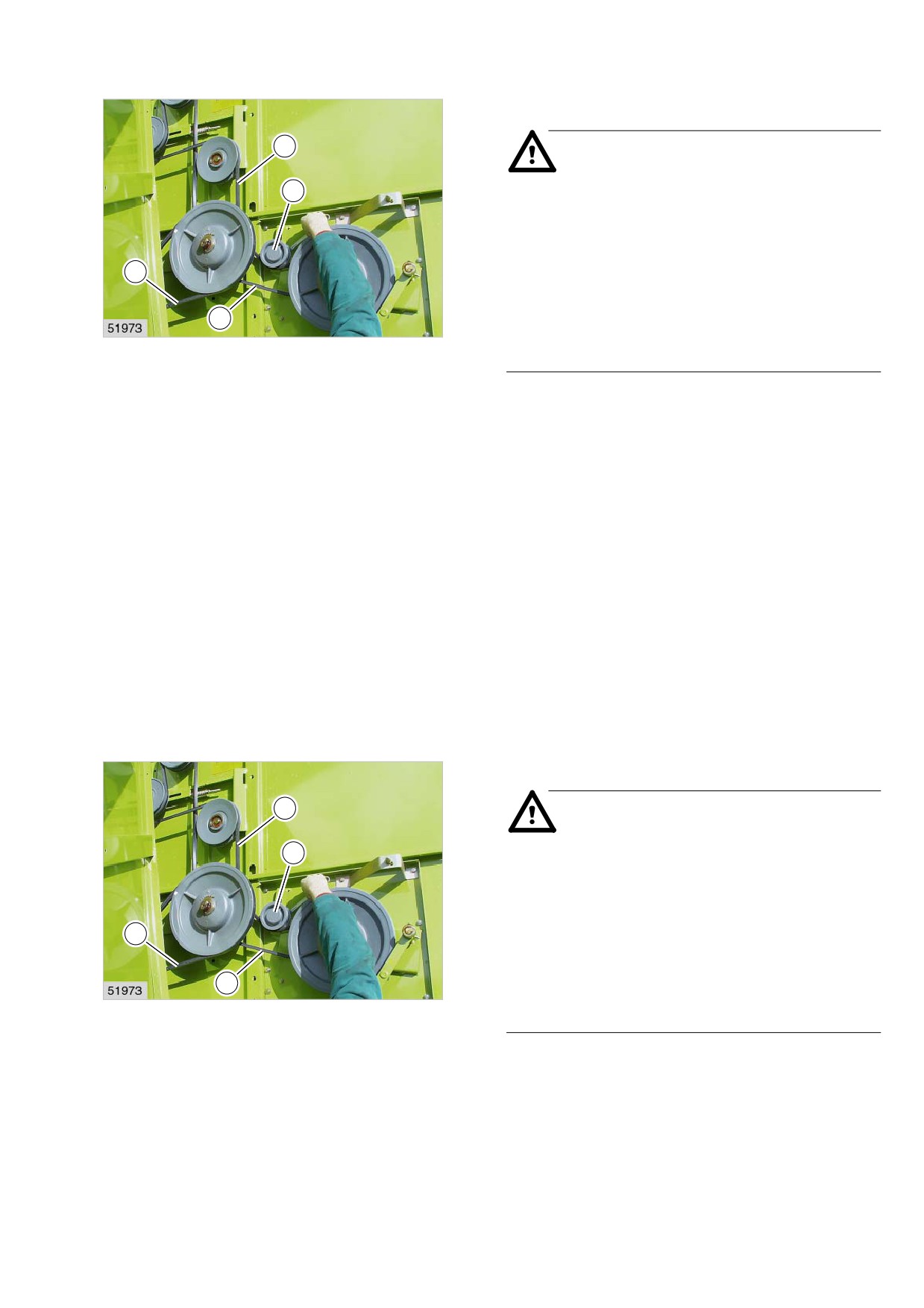

Снятие ремня (10)
M
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
B
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
10
- Выньте ключ разъединителя
49
аккумуляторной батареи!
- Снимите ремень (9) с заднего
клиноременного шкива - см. с. 9.7.28,
Снятие ремня (9).
- Снятие ремня (11), см. с. 9.7.32.

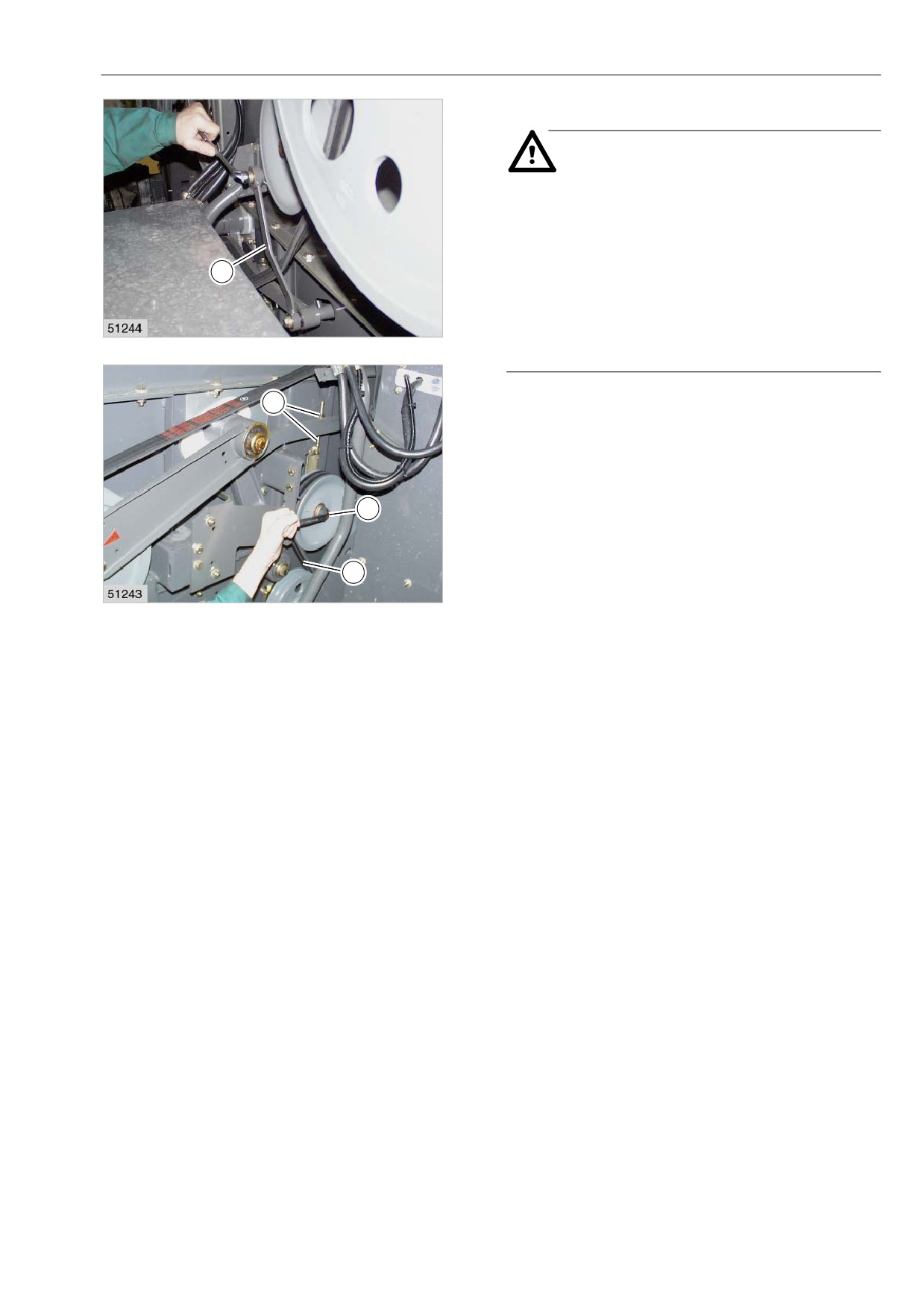

- Ослабьте шестигранную гайку (B) на
натяжном ролике.
C
- Ослабьте шестигранные гайки (M).
- Отвинтите рычаг (С) и при необходимости
отсоедините с помощью съемника.
50
- Снимите ремень (10).
(рис. 49, 50)
Установка ремня (10)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
C
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
51
аккумуляторной батареи!
-

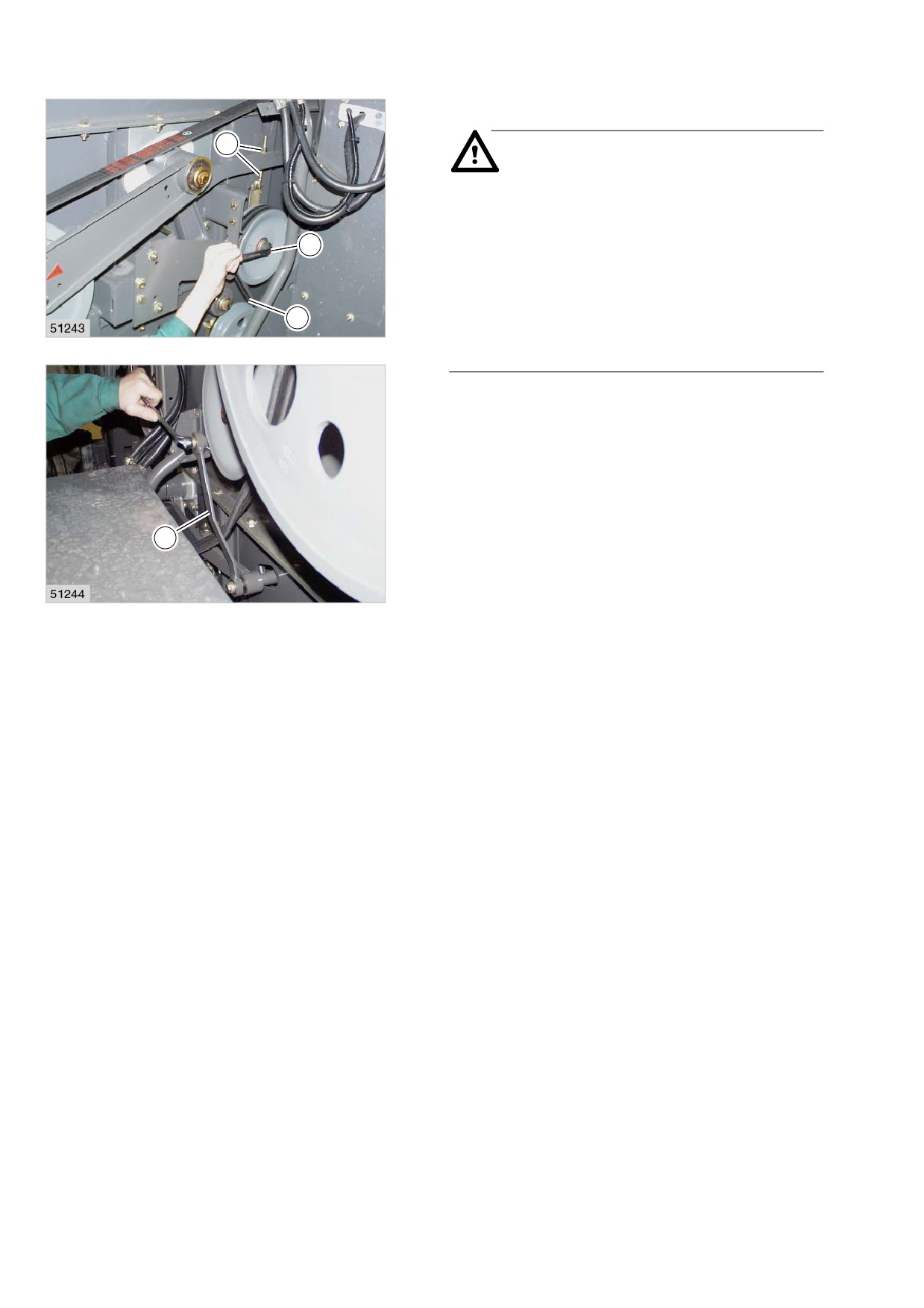

Наденьте ремень (10).
M
–
Привинтите рычаг (С).
–
Ослабьте гайку (B) и натяните ремень (10) с
помощью шестигранных гаек (M).
-
Законтрите шестигранные гайки (М) друг
B
относительно друга.
-
Затяните шестигранную гайку (В).
10
-
Момент затяжки = 195 Н*м
52
-
Установка ремня (11), см. с. 9.7.32.
–
Наденьте ремень (9) - см. с. 9.7.29, Установка
ремня (9).
-
Произведите пробный пуск и проверьте
натяжение ремня.
(рис. 51, 52)
Снятие ремня (11)
Опасность!
B
11
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
M
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
53
аккумуляторной батареи!
Выдвиньте выпускную трубу зернового бункера.
- Снимите ремень (9) с заднего клиноременного
шкива - см. с. 9.7.28, Снятие ремня (9).
- Ослабьте шестигранную гайку (B) на
натяжном ролике.
- Ослабьте шестигранные гайки (М) и снимите
клиновой ремень (11).
(рис. 53)
Установка ремня (11)
Опасность!
B
11
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
M
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
54
аккумуляторной батареи!
- Наденьте ремень (11).
- Ослабьте гайку (B) и натяните ремень (11) с
помощью шестигранных гаек (M).
- Законтрите шестигранные гайки (М) друг
относительно друга.
- Затяните шестигранную гайку (В).
- Момент затяжки = 78 Н*м
- Наденьте ремень (9) - см. с. 9.7.29, Установка
ремня (9).
- Произведите пробный пуск и проверьте
натяжение ремня.
(рис. 54)
55
Снятие ремня (12)
E
P
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
C
выключенном приводе и выключенном
дизельном двигателе.
12
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
56
аккумуляторной батареи!

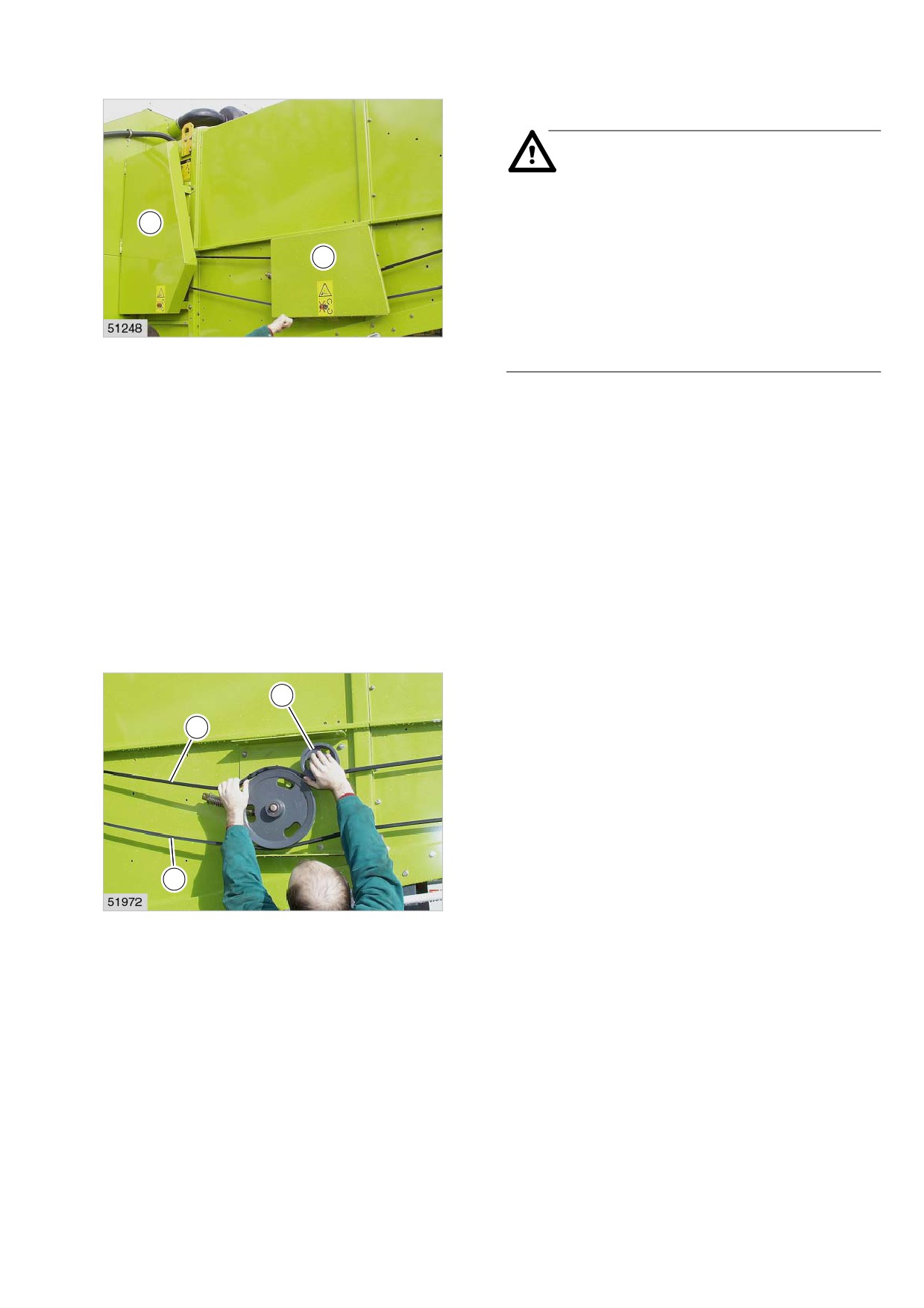

- Выдвиньте выпускную трубу зернового
бункера.
- Снимите ремень (11) с заднего
клиноременного шкива - см. с. 9.7.32, Снятие
ремня (11).
- Слегка ослабьте палец (С) на натяжном
ролике (Р).
- Ослабьте шестигранные гайки (Е).
- Снимите ремень (12).
(рис. 55, 56)

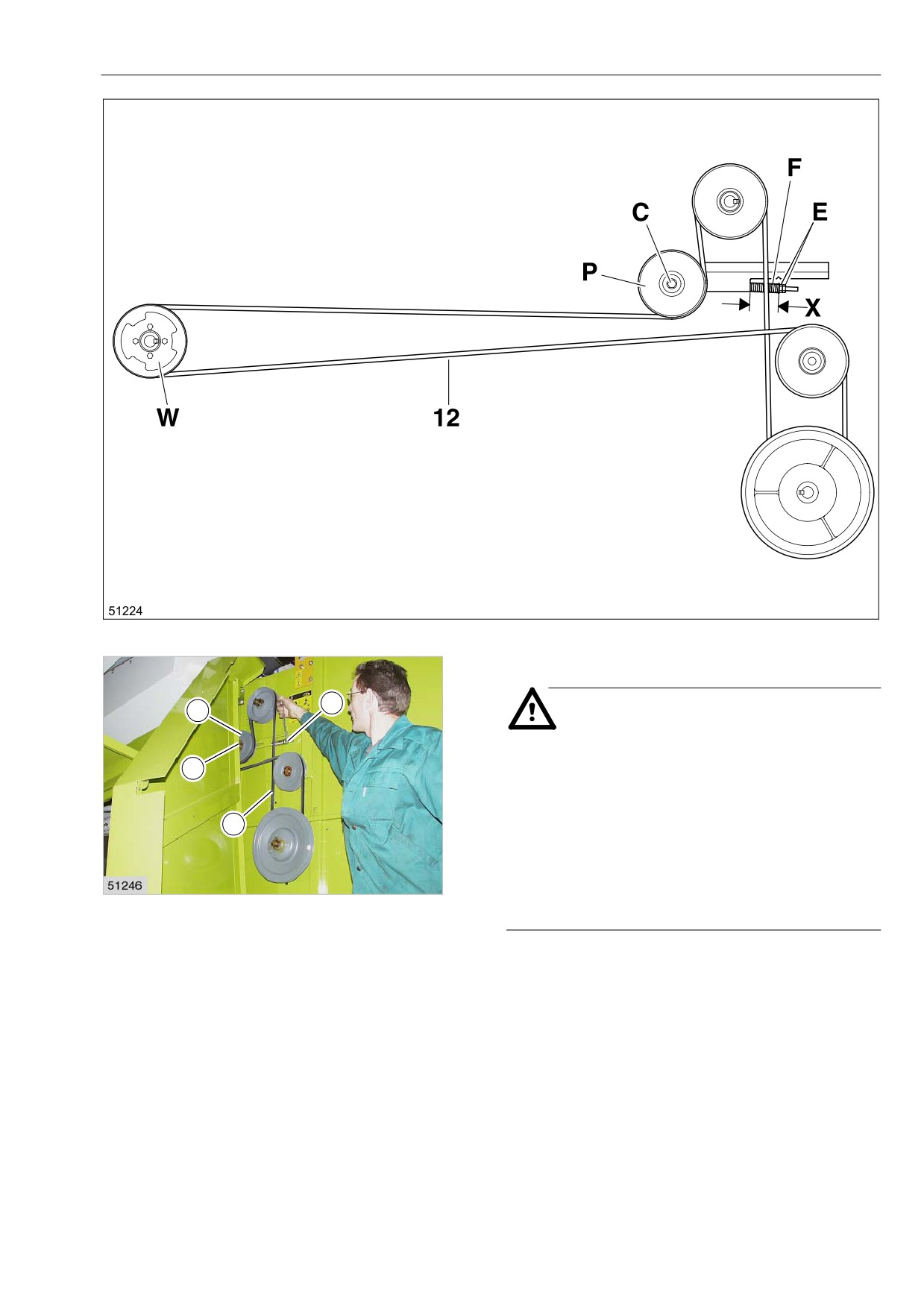

Установка ремня (12)
Опасность!
W
Любые работы на приставке и/или
12
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
57
аккумуляторной батареи!
12
-

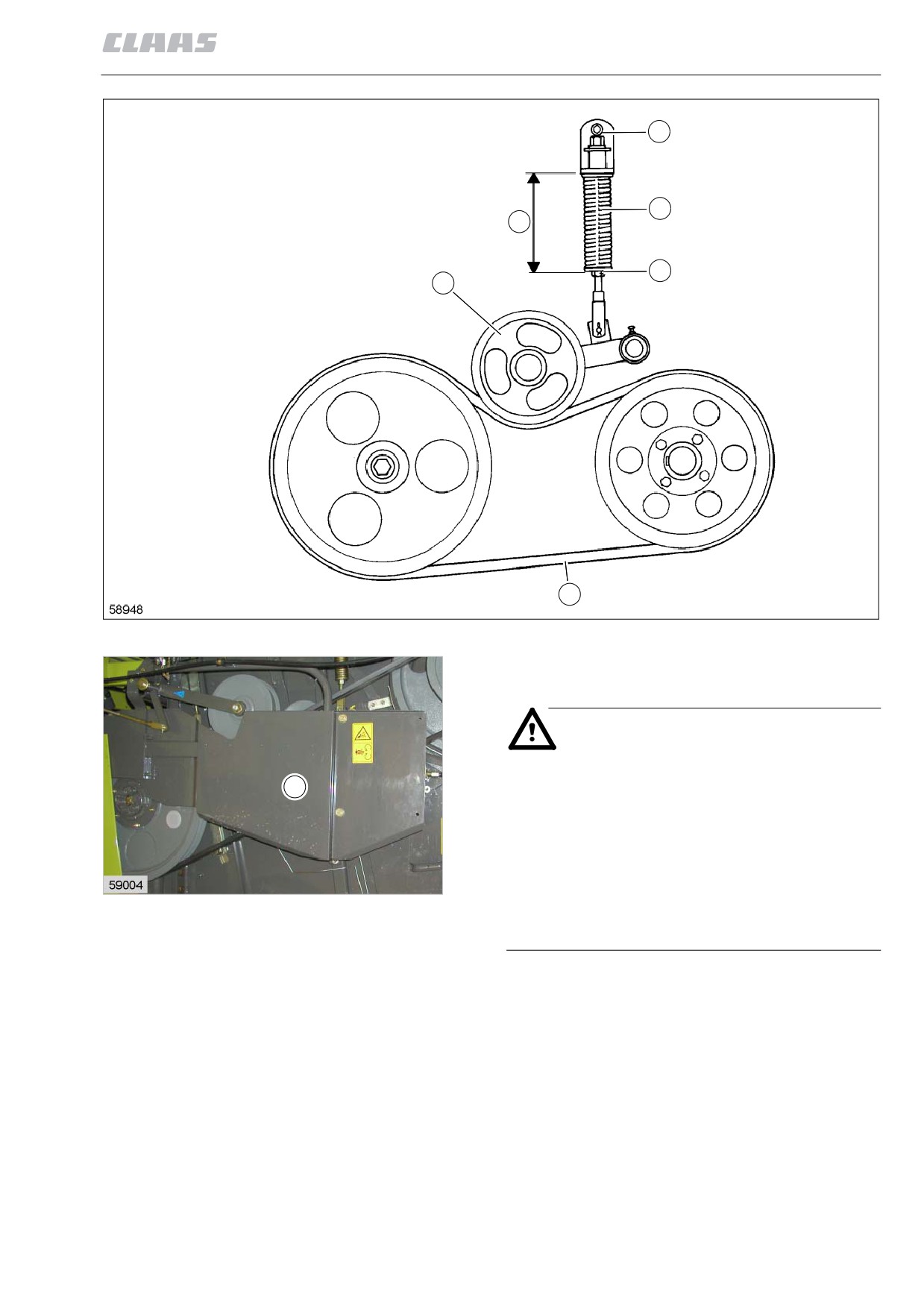

Наденьте ремень (12) сначала на передний
клиноременный шкив (W).
C
-
Наденьте ремень (12) сзади.
–
Ослабьте палец (С) и натяните пружину (F) с
R
помощью гаек (Е). При этом длина
пружины (Х) должна составлять 73-3 мм.
-
Законтрите гайки (Е) друг относительно друга.
Q
D
–
Затяните палец (С).
11
Момент затяжки = 78 Н*м
58
-
Наденьте ремень (11) - см. с. 9.7.32, Установка
ремня (11).
-
Произведите пробный пуск и проверьте
натяжение ремня.
Важно!
Ремень (11) не должен прилегать сбоку к
натяжному ролику (Q).
Следует отцентрировать ремень (12) таким
образом, чтобы в точке (R) оставался
минимальный зазор 2 мм. При
необходимости выровняйте клиноременный
шкив (W) или приводной шкив (D)
соломотряса.
(рис. 55, 57, 58)

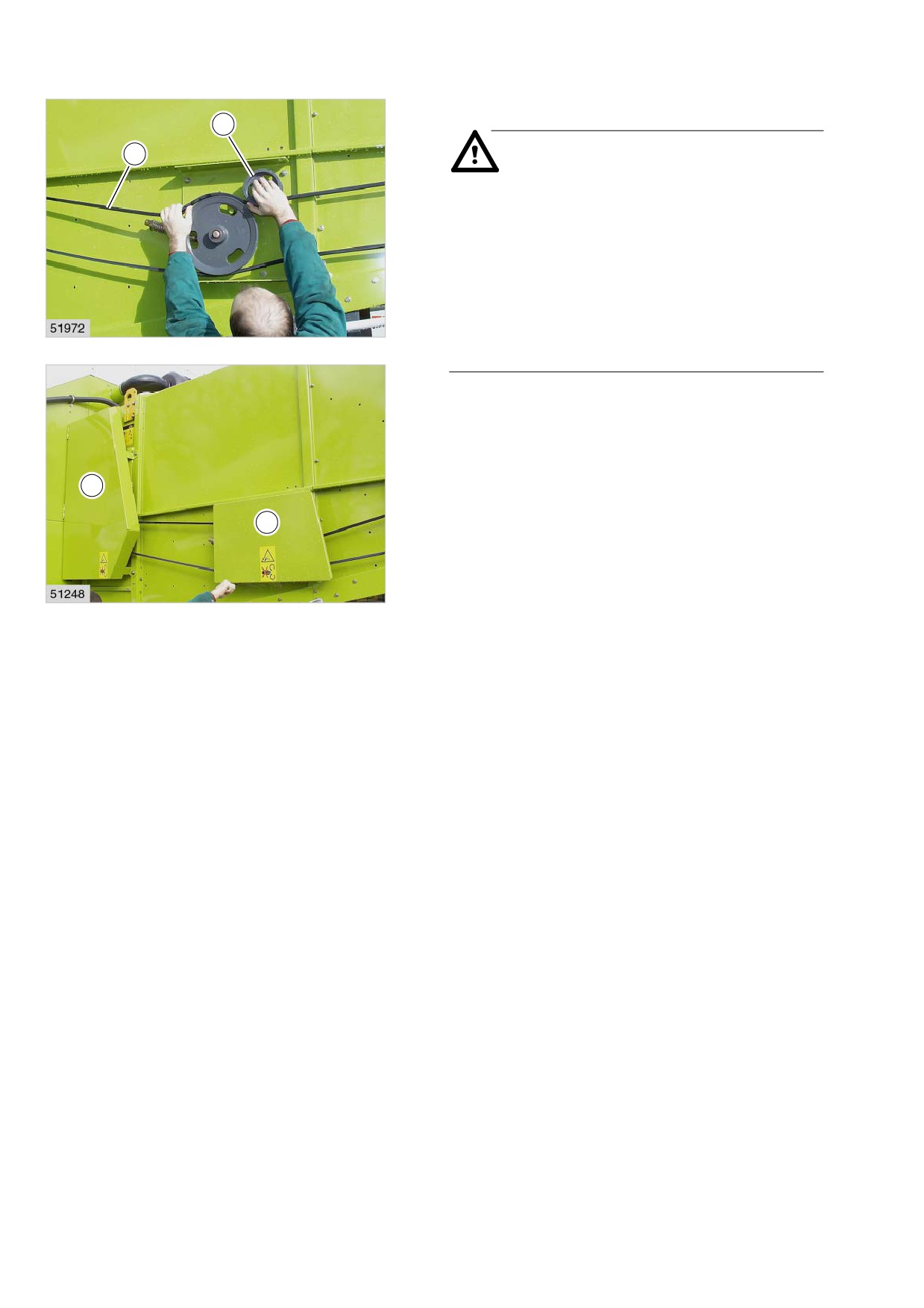

Снятие ремня (14)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
K
выключенном приводе и выключенном
дизельном двигателе.
B
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
59
аккумуляторной батареи!
- Выдвиньте выпускную трубу зернового
бункера.

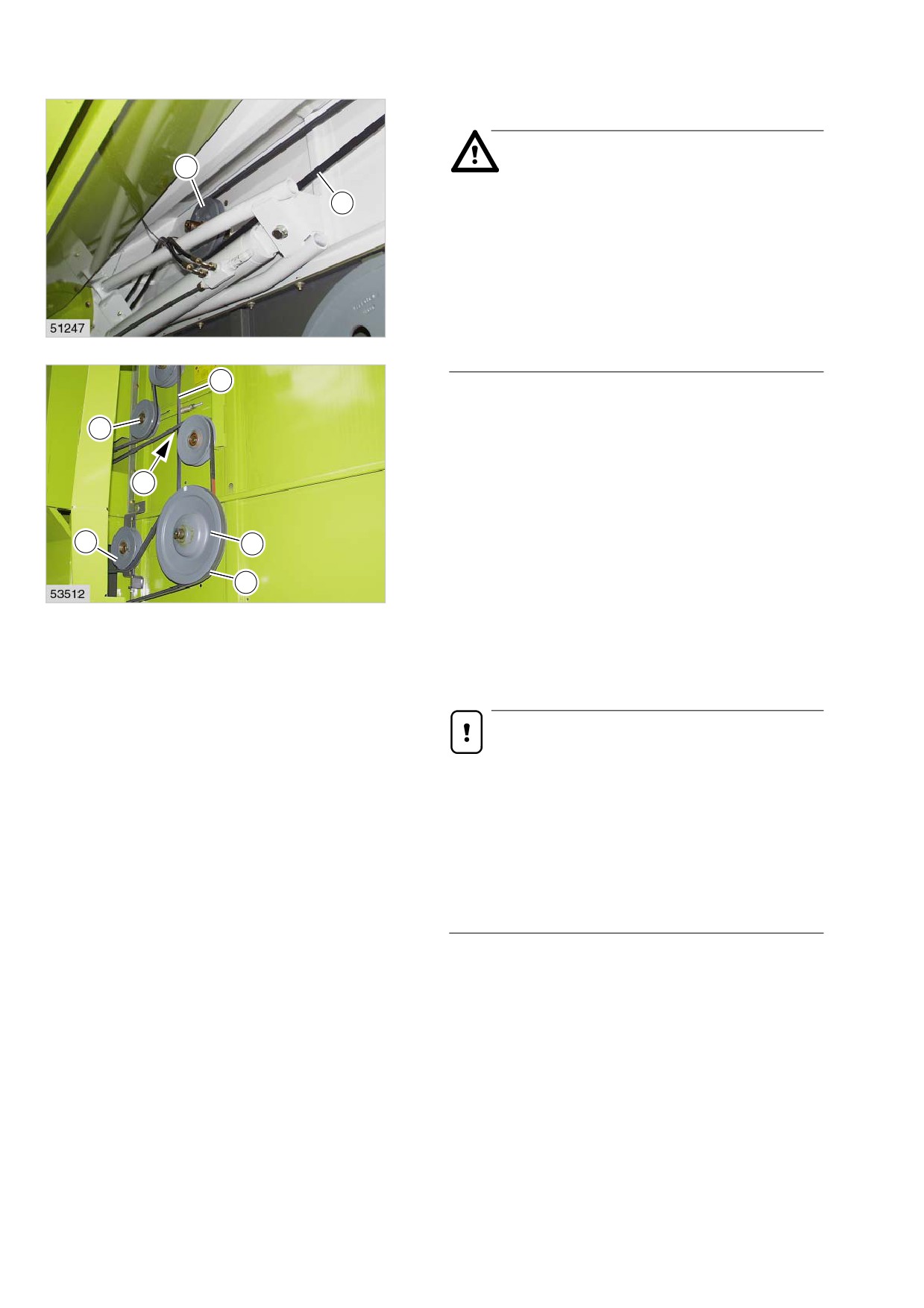

- Откройте заслонку (К) и отвинтите защитный
щиток (B).
- Снимите ремень (12) с нижнего
клиноременного шкива - см. с. 9.7.33, Снятие
ремня (12).
- Снимите ремень (11) с заднего
клиноременного шкива - см. с. 9.7.32, Снятие
ремня (11).
(рис. 59)
- Оттяните нижнюю ветвь ремня (U) вниз и
S
отожмите натяжной ролик (S) вверх.
14
- Снимите ремень (14).
(рис. 60)
U
60
Установка ремня (14)
S
14
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
61
аккумуляторной батареи!
-
Наденьте ремень (14) на внешние
клиноременные шкивы.
-
Отожмите натяжной ролик (S) вверх и
наденьте ремень (14).
K
-
Наденьте ремень (11) - см. с. 9.7.32, Установка
ремня (11).
B
-
Наденьте ремень (12) - см. с. 9.7.34, Установка
ремня (12).
-
Привинтите защитный щиток (B) и закройте
62
заслонку (К).
-
Произведите пробный пуск и проверьте
натяжение ремня.
(рис. 61, 62)
Снятие ремня (15)
12
Опасность!
A
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
11
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
15
- Выньте ключ разъединителя
63
аккумуляторной батареи!
-
Выдвиньте выпускную трубу зернового
бункера.
-
Снимите ремень (12) с нижнего
клиноременного шкива - см. с. 9.7.33, Снятие
ремня (12).
-
Снимите ремень (11) с заднего
клиноременного шкива - см. с. 9.7.32, Снятие
ремня (11).
-
Снятие ремня (16), см. с. 9.7.38.
–

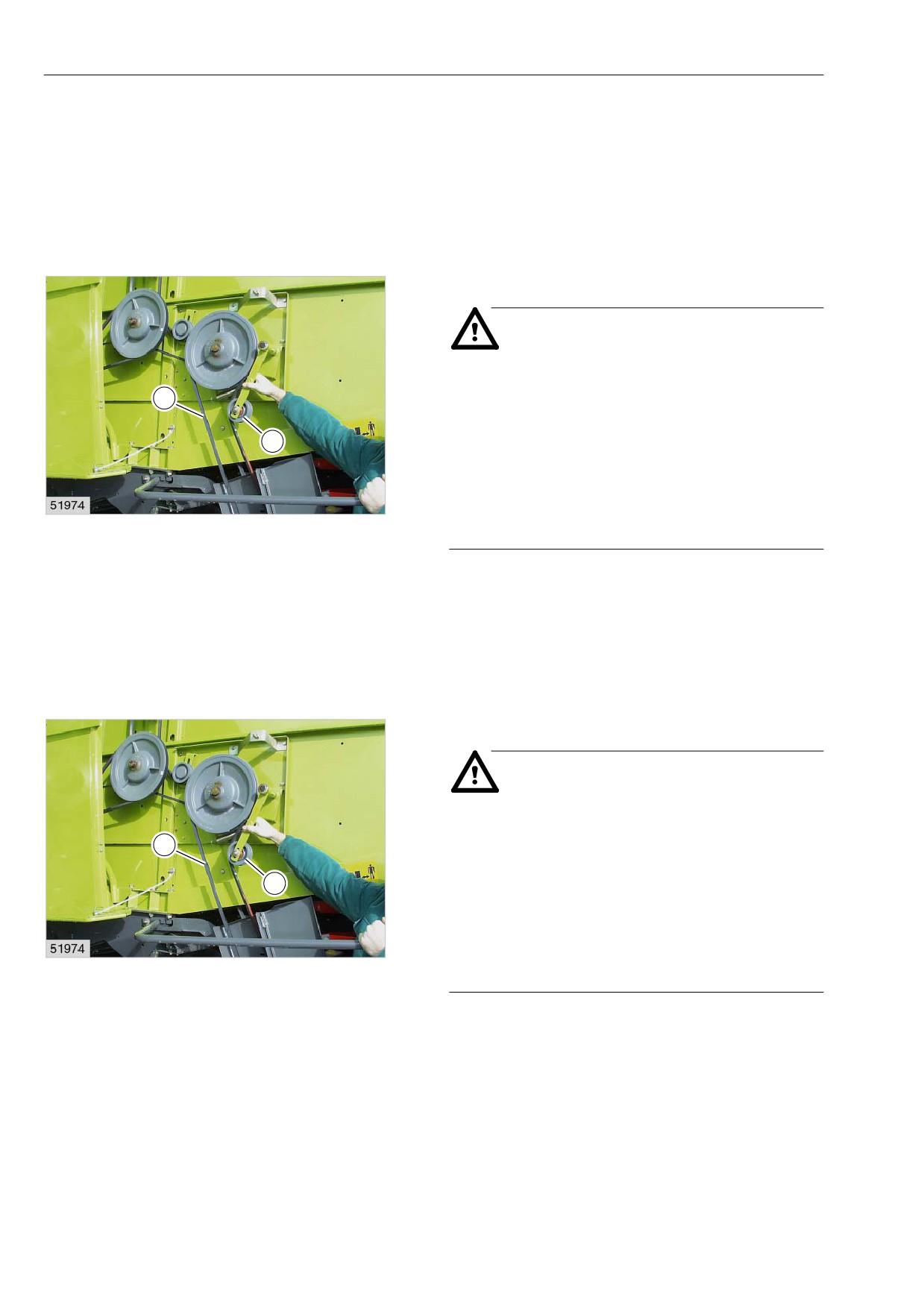

Слегка ослабьте натяжной ролик (А) и
отожмите вверх.
-
Снимите ремень (15).
(рис. 63)
Установка ремня (15)
12
Опасность!
Любые работы на приставке и/или
A
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
11
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
15
- Выньте ключ разъединителя
64
аккумуляторной батареи!
- Наденьте ремень (15).
- Натяните ремень (15) с помощью натяжного
ролика (А).
- Затяните натяжной ролик (А).
- Наденьте ремень (11) - см. с. 9.7.32, Установка
ремня (11).
– Наденьте ремень (12) - см. с. 9.7.34, Установка
ремня (12).
- Установка ремня (16), см. с. 9.7.38.
- Произведите пробный пуск и проверьте
натяжение ремня.
(рис. 64)
Снятие ремня (16)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
16
выключенном приводе и выключенном
дизельном двигателе.
A
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
65
аккумуляторной батареи!
- Выдвиньте выпускную трубу зернового
бункера.
- Оттяните натяжной ролик (А) назад и снимите
ремень (16).
(рис. 65)
Установка ремня (16)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
16
выключенном приводе и выключенном
дизельном двигателе.
A
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
66
аккумуляторной батареи!
- Оттяните натяжной ролик (А) назад и
наденьте ремень (16).
- Произведите пробный пуск и проверьте
натяжение ремня.
(рис. 66)
Техническое обслуживание базовой машины и жатки
R
F
X
K
S
17
67

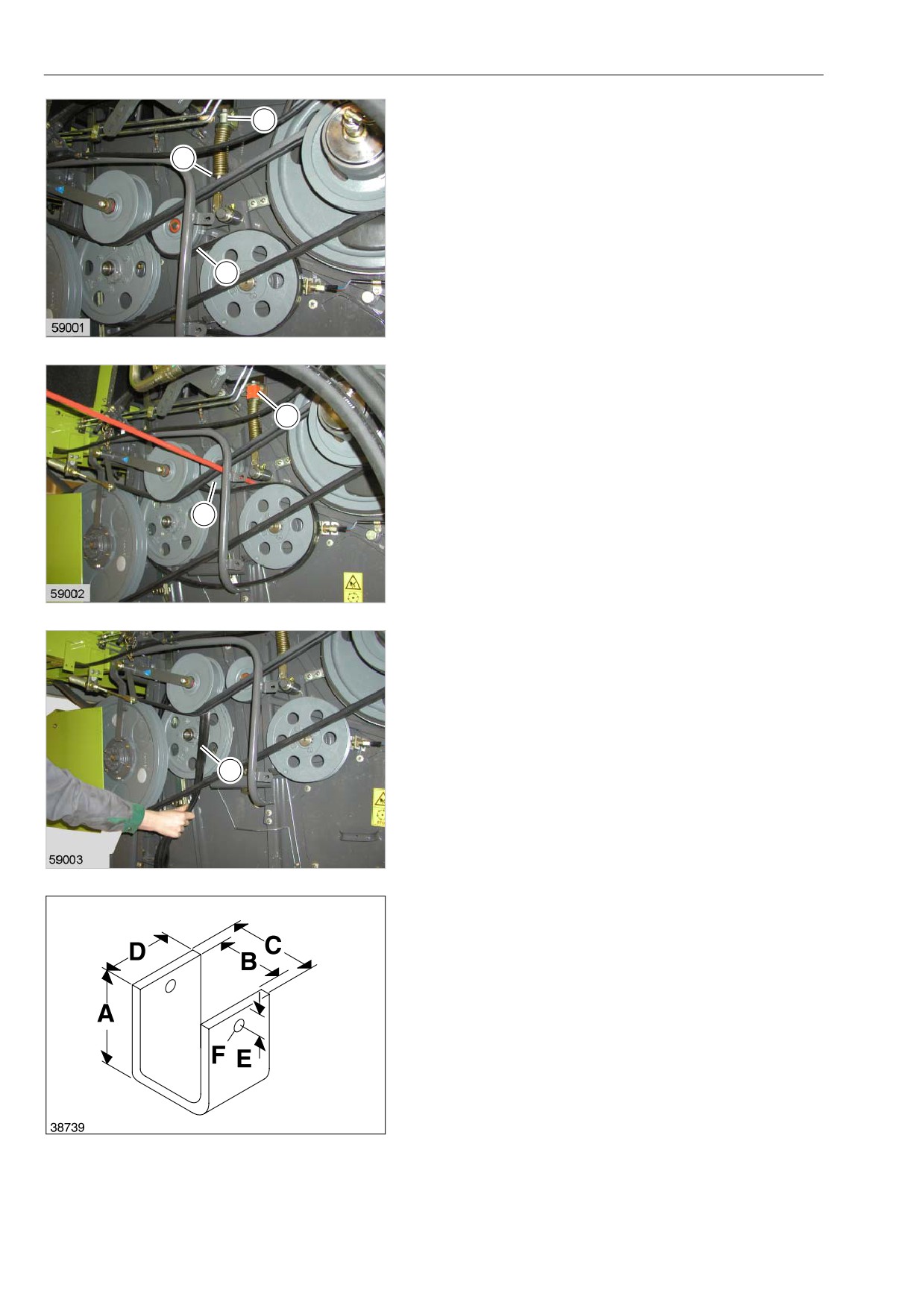

Снятие ремня (17)
(до № машины ...)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
V
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
68
- Выньте ключ разъединителя
аккумуляторной батареи!
- Отвинтите защитный кожух (V).
(рис. 68)
– Полностью отверните контргайку (К).
R
- Изготовьте U-образный элемент (U) по
указанным размерам.
K
- С помощью подходящего рычага отожмите
натяжной ролик (S) вверх и насадите
U-образный элемент (U) на цилиндрическую
трубу (R).
- Застопорите U-образный элемент (U) с
17
помощью пружинного шплинта.
- Вворачивайте цилиндрическую трубу (R),
пока ремень (17) не будет достаточно
69
ослаблен.
(рис. 67, 69, 70)
U
S
70
- Снимите ремень (17).
(рис. 71)
17
71
Размеры U-образного элемента
(изготавливается самостоятельно):
А =
46 мм
В =
30 мм
С = 38 мм
D = ок. 30 мм
Е =
7 мм
F
=
∅ 4 мм
(рис. 72)
72
Установка ремня (17)
(до № машины ...)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
аккумуляторной батареи!
- При помощи подходящего рычага отожмите
натяжной ролик (S) вверх, наденьте
приводной ремень (17) и снимите U-образный
элемент (U).
- Отрегулируйте цилиндрическую трубу (R)
таким образом, чтобы при затянутой
контргайке (К) размер (Х) составлял 135 мм.
- Снова привинтите защитный кожух (V).
(рис. 67, 68, 70)

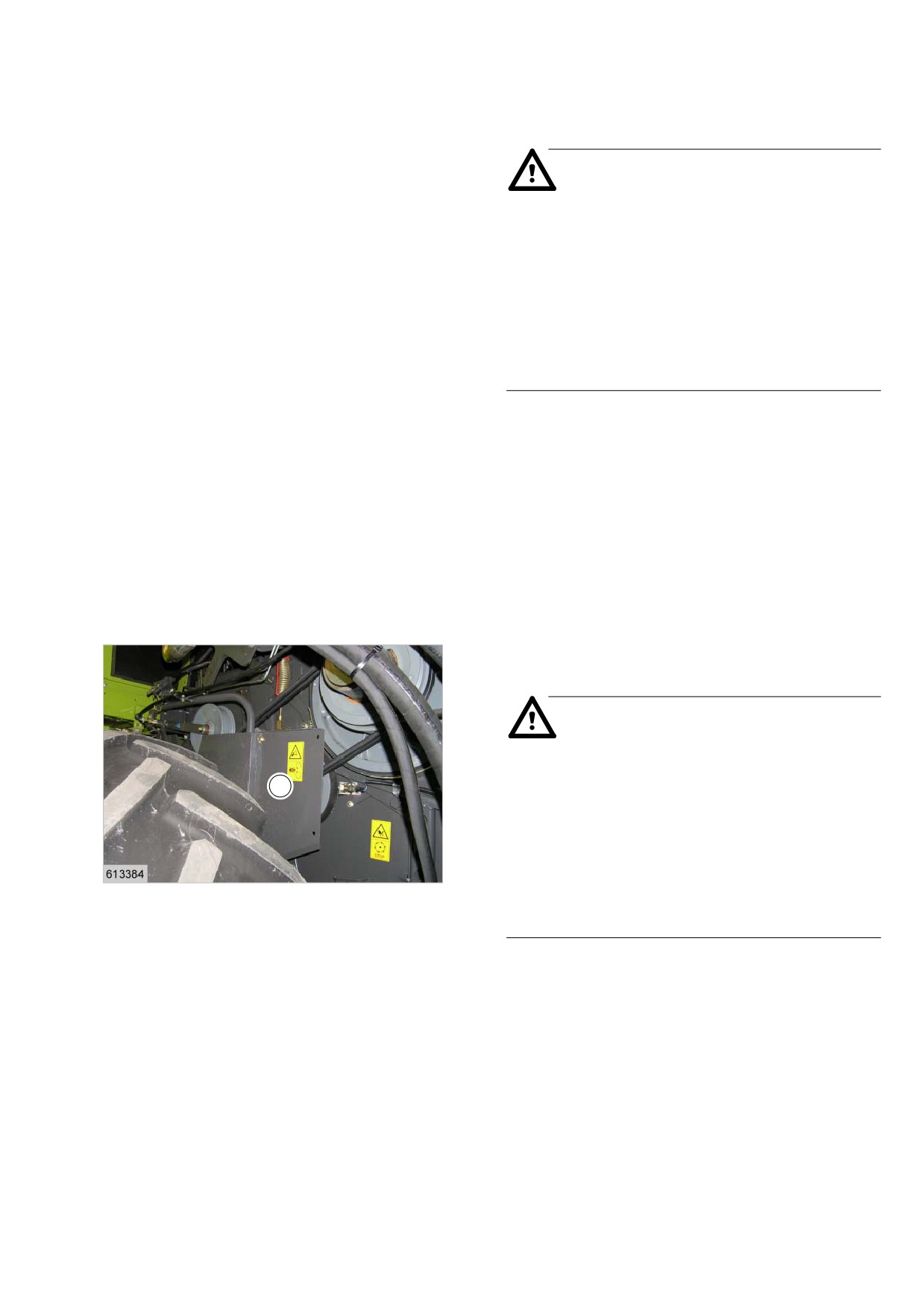

Снятие ремня (17)
(с № машины ...)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
V
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
73
- Выньте ключ разъединителя
аккумуляторной батареи!
- Отвинтите защитный кожух (V).
(рис. 73)
содержание .. 17 18 19 20 ..
