Комбайн зерноуборочный CLAAS MEGA 370, MEGA 360, MEGA 350. Руководство - часть 18

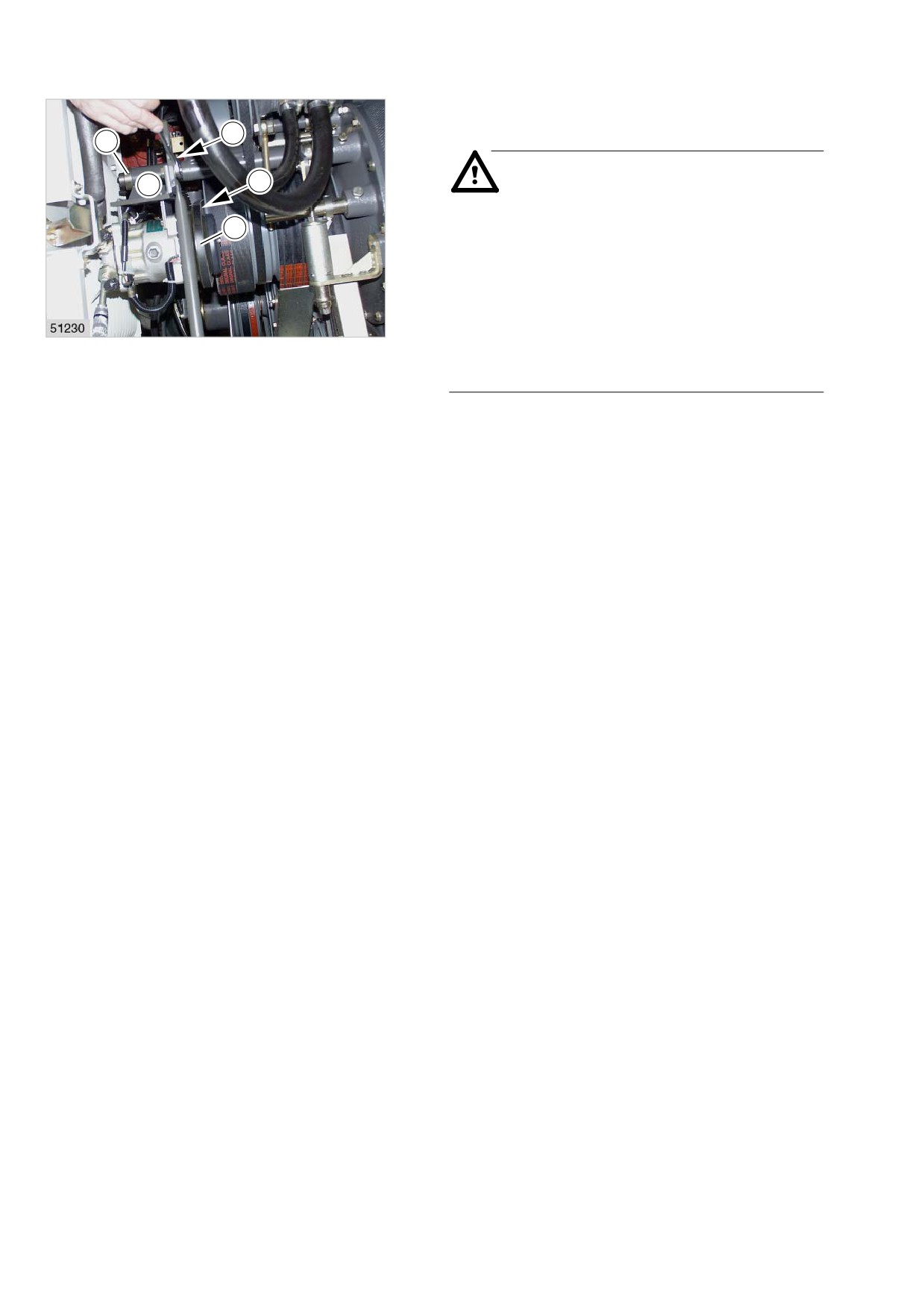

Установка ремня (2)
(до № машины ...)
M
T
Опасность!
G
K
Любые работы на приставке и/или
2
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
17
- Выньте ключ разъединителя
аккумуляторной батареи!
-
Наденьте ремень (2).
–
Отожмите компрессор вперед, так чтобы
ремень (2) натянулся.
-
Затяните зажимной винт (S).
–
Произведите пробный пуск и проверьте
натяжение ремня.
-
Проверьте, соосны ли клиноременные шкивы
и не задевает ли ремень (2) сбоку (G) за
ведомый шкив двигателя.
При необходимости ослабьте установочное
кольцо (Т) и соответствующим образом
выровняйте держатель компрессора (K). Для
этого добавьте или уберите регулировочные
шайбы в точке (М).
(рис. 15, 16, 17)
18
Снятие ремня (3)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
аккумуляторной батареи!
- Снятие ремня (2) (до № машины ...),
см. с. 9.7.9.
- Отверните контргайку (К).
При необходимости немного отверните
трубу (R) назад.
P
- Вставьте U-образный элемент
(изготавливается самостоятельно) и
U
застопорите пружинным штекером.
- Вворачивайте цилиндрическую трубу (R), пока
ремень (3) достаточно не ослабнет.
- Выверните болт с шестигранной головкой (P) и
отожмите пружинный цилиндр вверх.
(рис. 18, 19)
19

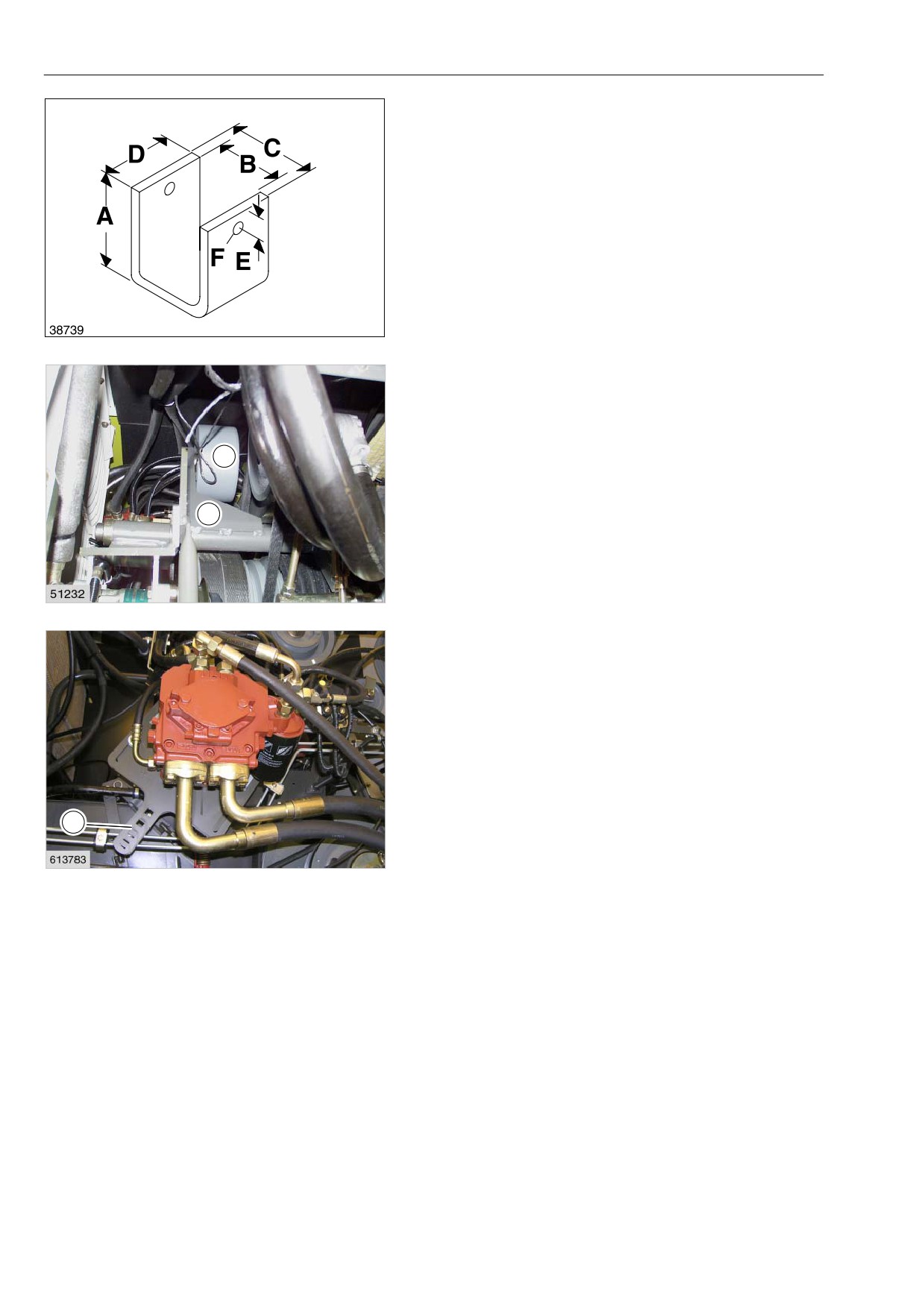

U-образный элемент (изготавливается
самостоятельно):
А =
46 мм
В =
30 мм
С = 38 мм
D = 30 мм
Е =
7 мм
F
=
∅ 4 мм
(рис. 20)
20
- Ослабьте шестигранные гайки (N).
- Подвяжите пружинный натяжитель (F) и
натяжной ролик (O) наверх.
(рис. 18, 21)
O
F
21
- С помощью приспособления для извлечения
шпонок поднимайте консоль вверх в точке (S),
пока не будет обеспечена возможность снятия
клинового ремня (3).
(рис. 18, 22)
S
22

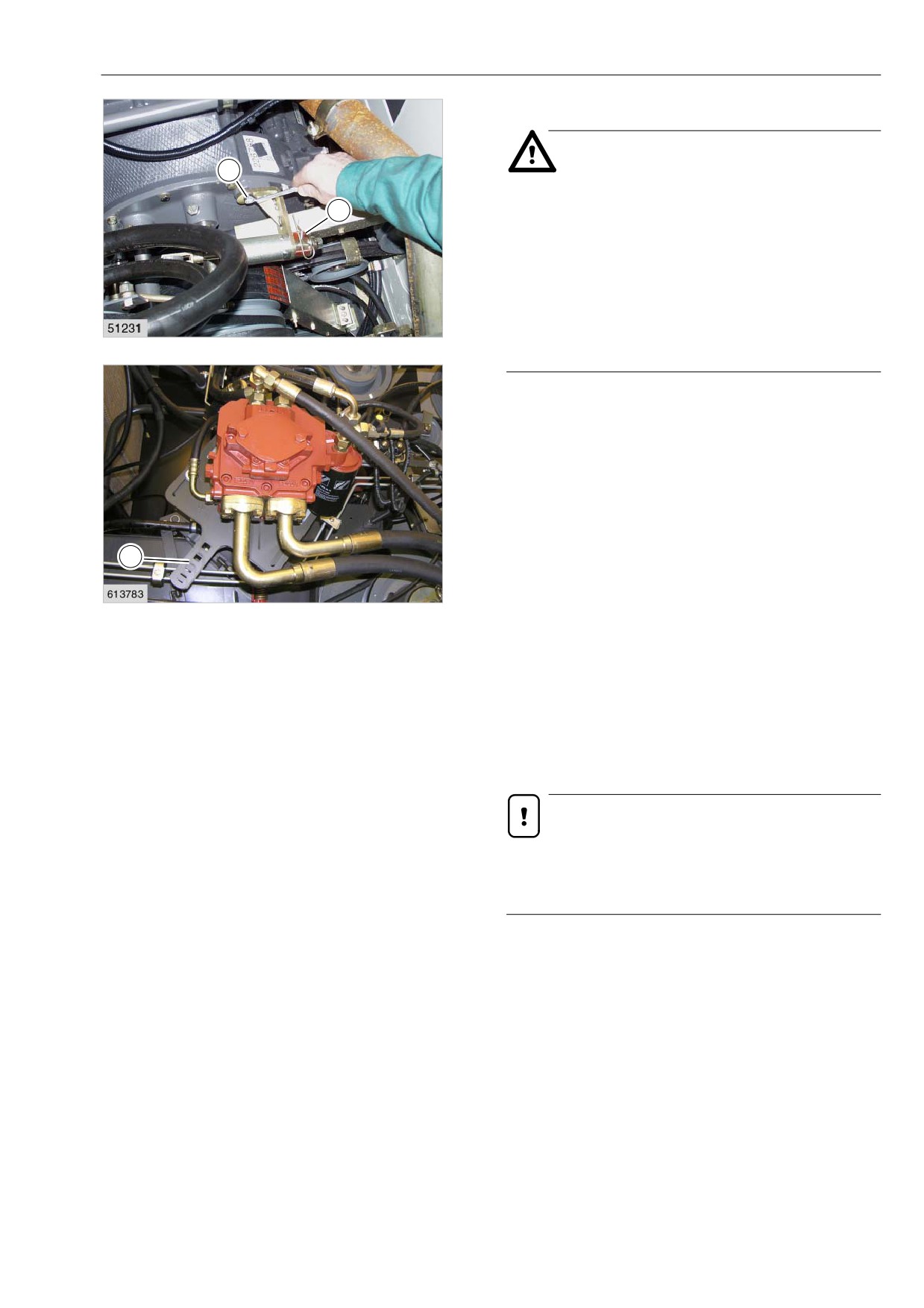

Установка ремня (3)
Опасность!
P
Любые работы на приставке и/или
машине должны выполняться только при
U
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
23
аккумуляторной батареи!
-

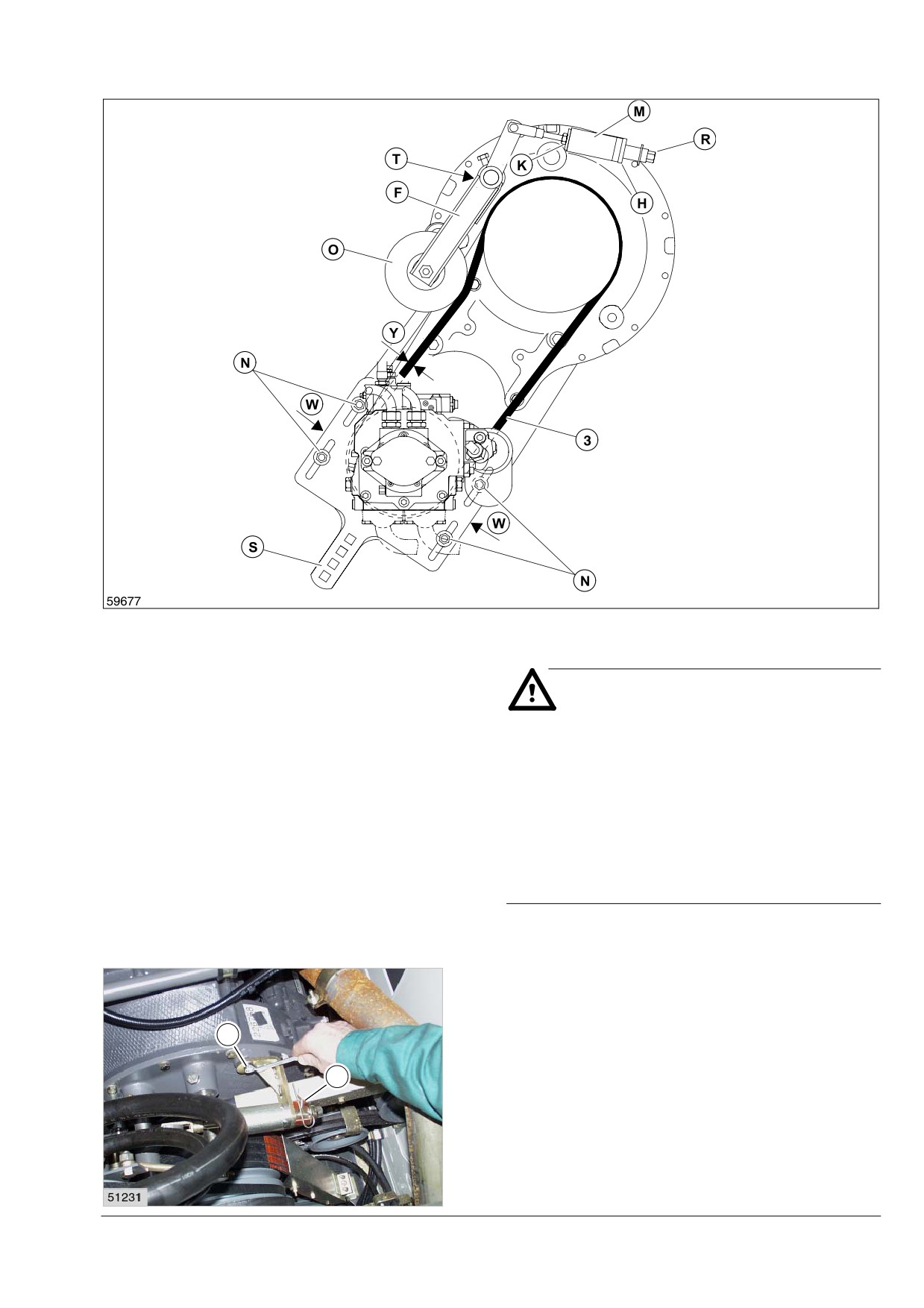

Наденьте ремень (3) сначала внизу, а затем
вверху. Следите за тем, чтобы ремень
располагался в правильных канавках.
-
Приверните пружинный натяжитель с
помощью болта с шестигранной головкой (P).
-
Отверните цилиндрическую трубу (R) назад и
снимите U-образный элемент (U).
S
-
Отверните шестигранные гайки (N) на консоли
в точке (S) и с помощью приспособления для
извлечения шпонок натяните ремень (3) таким
24
образом, чтобы натяжной ролик (O) вжал
ремень (3) в точке (Y) на глубину 30+10 мм.
-
Затяните шестигранные гайки (N).
–
Отрегулируйте пружинный цилиндр:
Отрегулируйте цилиндрическую трубу (R)
таким образом, чтобы при затянутой
контргайке (К) цилиндрическая труба (М)
слегка прилегала держателю (Н).
Важно!
При этом обращайте внимание на
регулировку пружинного цилиндра и на
натяжение ремня (3).
-
Установка ремня (2) (до № машины ...),
см. с. 9.7.10.
-
Произведите пробный пуск и проверьте
натяжение ремня.
- Проверьте, прилегает ли натяжной ролик (О)
по центру к ремню (3).
В случае необходимости ослабьте
установочное кольцо (Т) и соответствующим
образом выровняйте пружинный
натяжитель (F). При этом обращайте
внимание на положение ремня (2)
- см. с. 9.7.10, Установка ремня (2)
(до № машины ...).
- Проверьте, соосны ли клиноременные шкивы.
При необходимости добавьте или уберите
регулировочные пластины в точке (W).
(рис. 18, 23, 24)
25

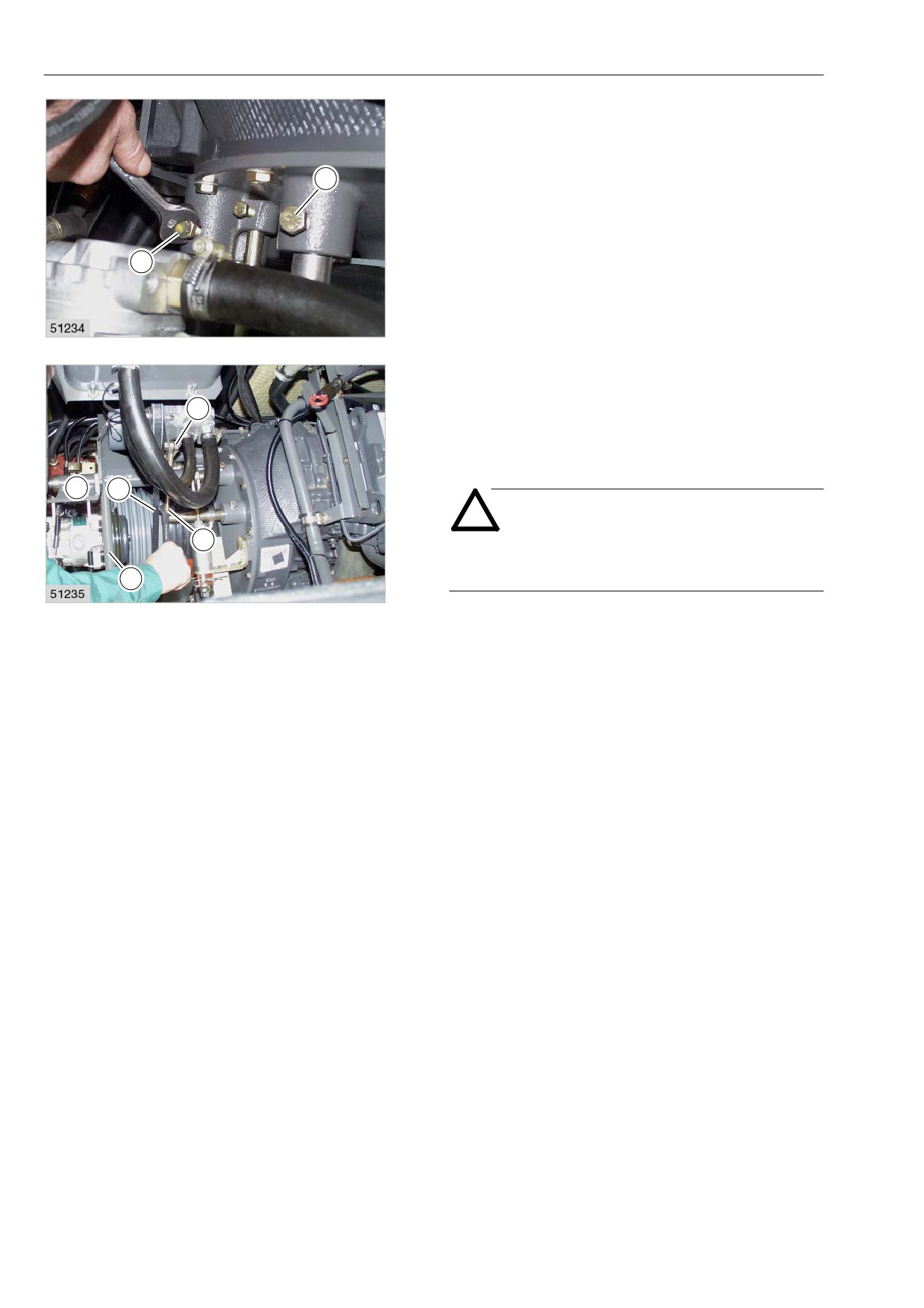

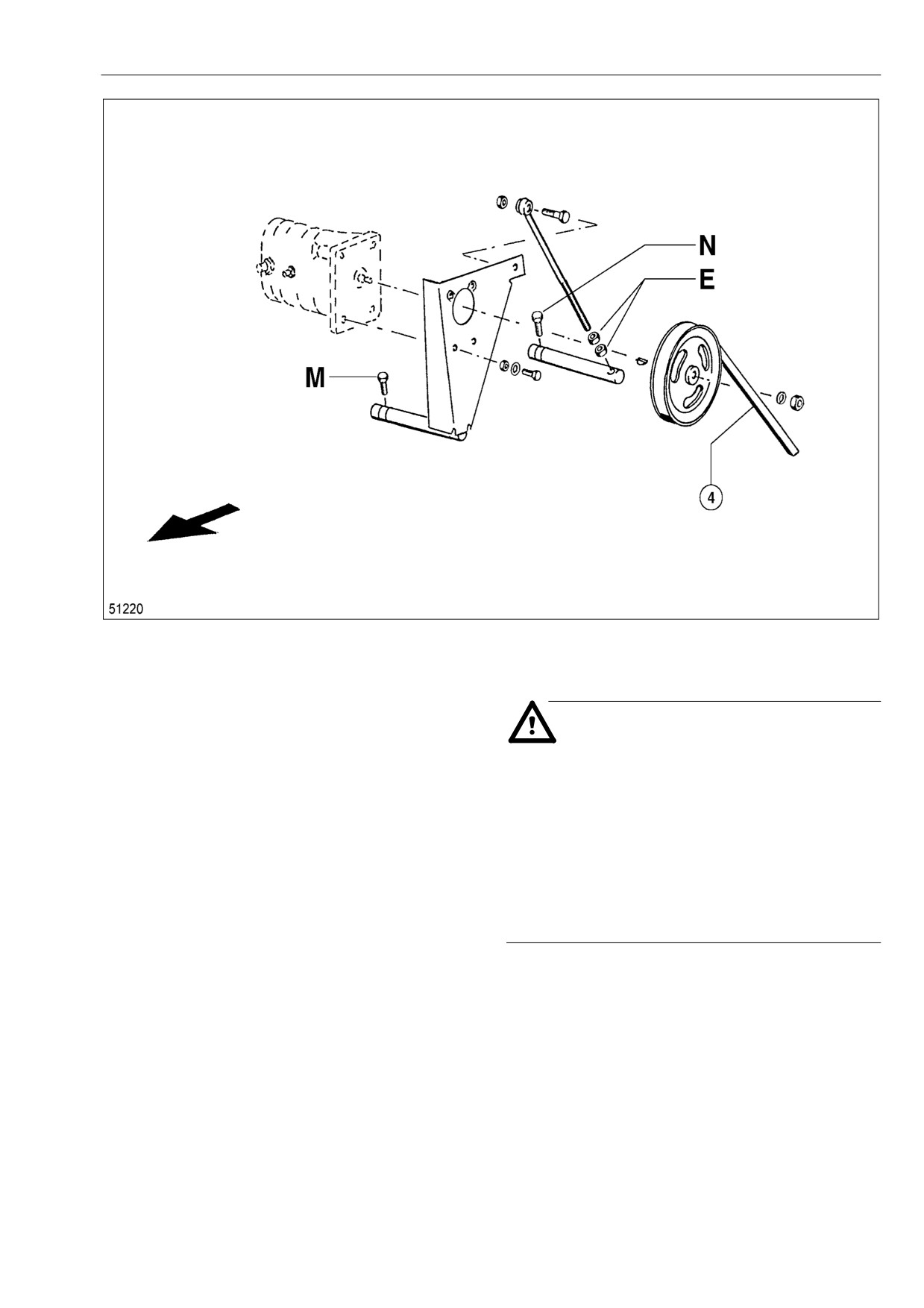

Снятие ремня (4)
(до № машины ...)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
аккумуляторной батареи!
- Снятие ремня (2) (до № машины ...),
см. с. 9.7.9.
- Снятие ремня (3), см. с. 9.7.11.
– Ослабьте болты с шестигранной
головкой (М, N).
(рис. 25, 26)
N
M
26
- Ослабьте шестигранные гайки (Е, L).
- Отвинтите распорку (G) от держателя (К)
L
компрессора кондиционера.
- Отвинтите компрессор кондиционера от
держателя (К) компрессора.
K
4
Внимание!
E
Не допускайте перегиба шлангов
кондиционера.
G
27
- Отожмите гидравлический насос назад и
снимите ремень (4).
(рис. 25, 27)

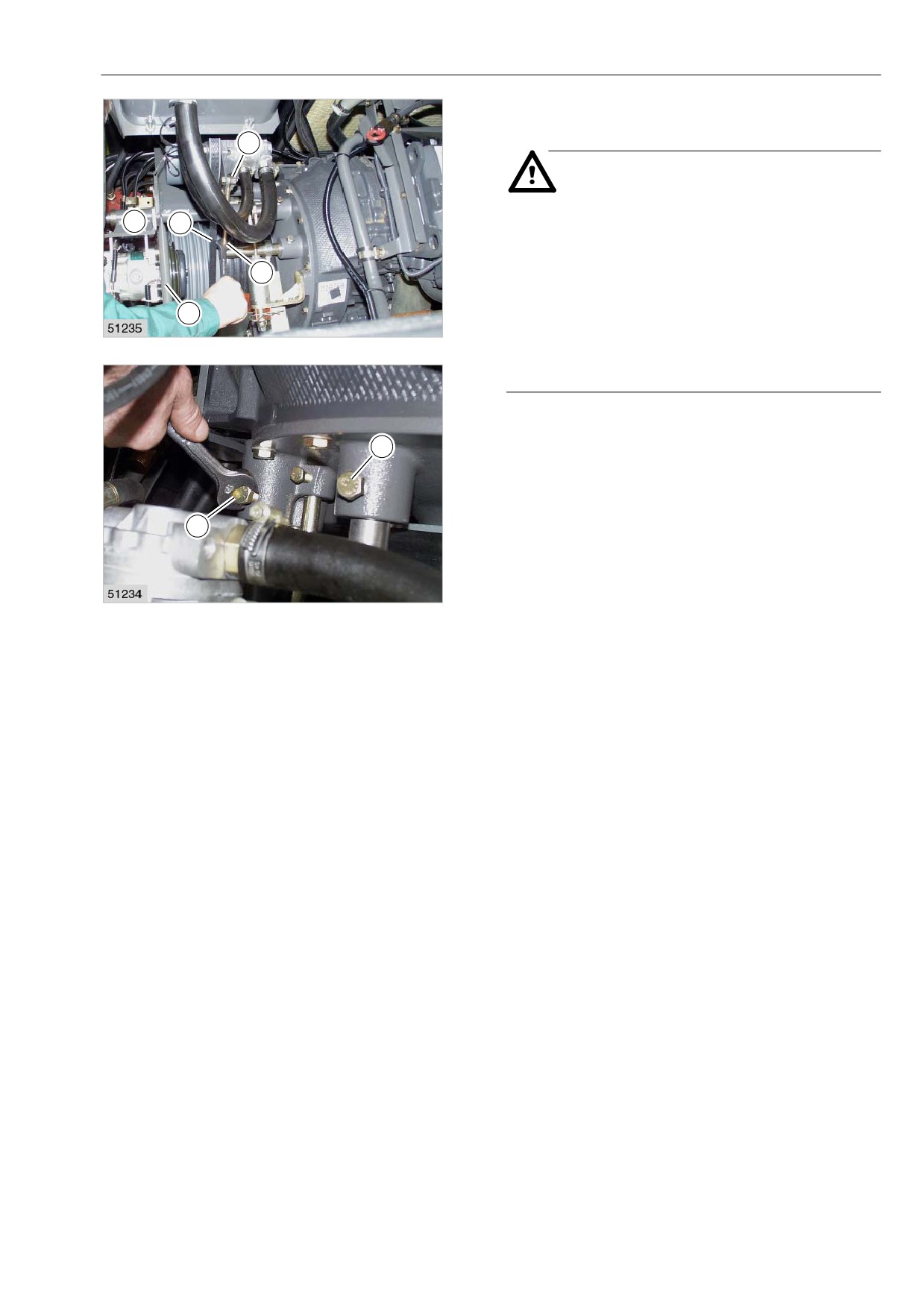

Установка ремня (4)
(до № машины ...)
L
Опасность!
Любые работы на приставке и/или
K
4
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
E
- Выключите дизельный двигатель!
G
- Выньте ключ зажигания!
28
- Выньте ключ разъединителя
аккумуляторной батареи!
-
Наденьте ремень (4).
N
–
Натяните ремень (4) с помощью гаек (Е) и
законтрите их друг относительно друга.
-
Затяните шестигранную гайку (L).
–
Привинтите компрессор кондиционера к
M
держателю (K) компрессора.
-
Привинтите распорку (G) к держателю (K)
компрессора.
29
-
Затяните болты с шестигранной
головкой (М, N).
-
Установка ремня (3), см. с. 9.7.13.
–
Установка ремня (2) (до № машины ...),
см. с. 9.7.10.
-
Произведите пробный пуск и проверьте
натяжение ремня.
(рис. 25, 28, 29)

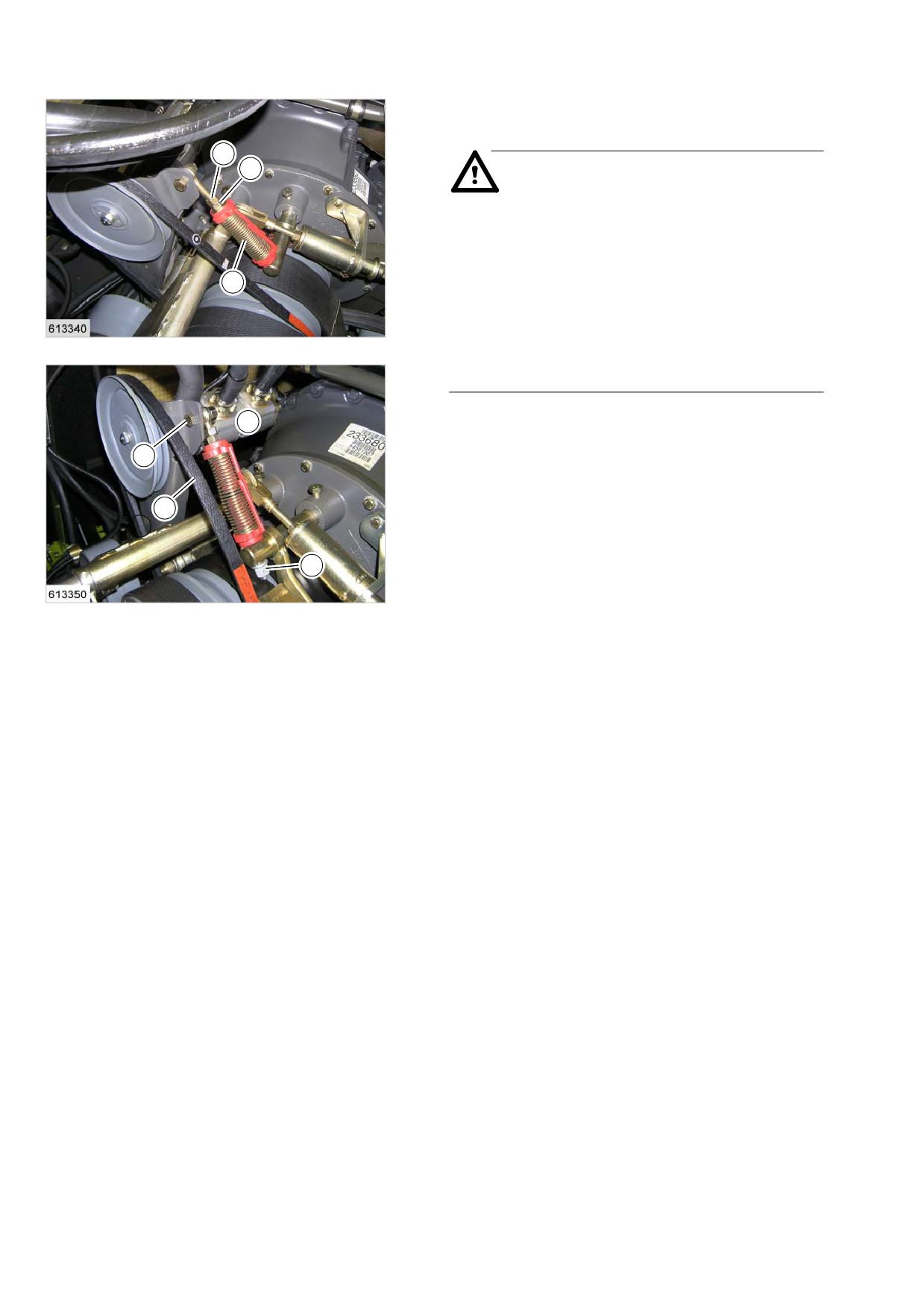

Снятие ремня (4)
(с № машины ...)
M
N
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
F
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
30
- Выньте ключ разъединителя
аккумуляторной батареи!
-
Снятие ремня (2) (до № машины ...), см. с. 9.7.9
P
–
Снятие ремня (3), см. с. 9.7.11
S
–
Ослабьте ремень (4):
- Отверните гайки (M, N) на пружинном
4
цилиндре (F) назад.
M
- Отожмите гидравлический насос (P) назад с
K
помощью подходящего рычага. При этом
наверните гайку с буртиком (K) на нижний
31
конец пружинного цилиндра. Гайка с
буртиком (K) находится в ящике для
инструмента.
- Выверните болт (S).
-
Снимите ремень (4).
(рис. 30, 31)

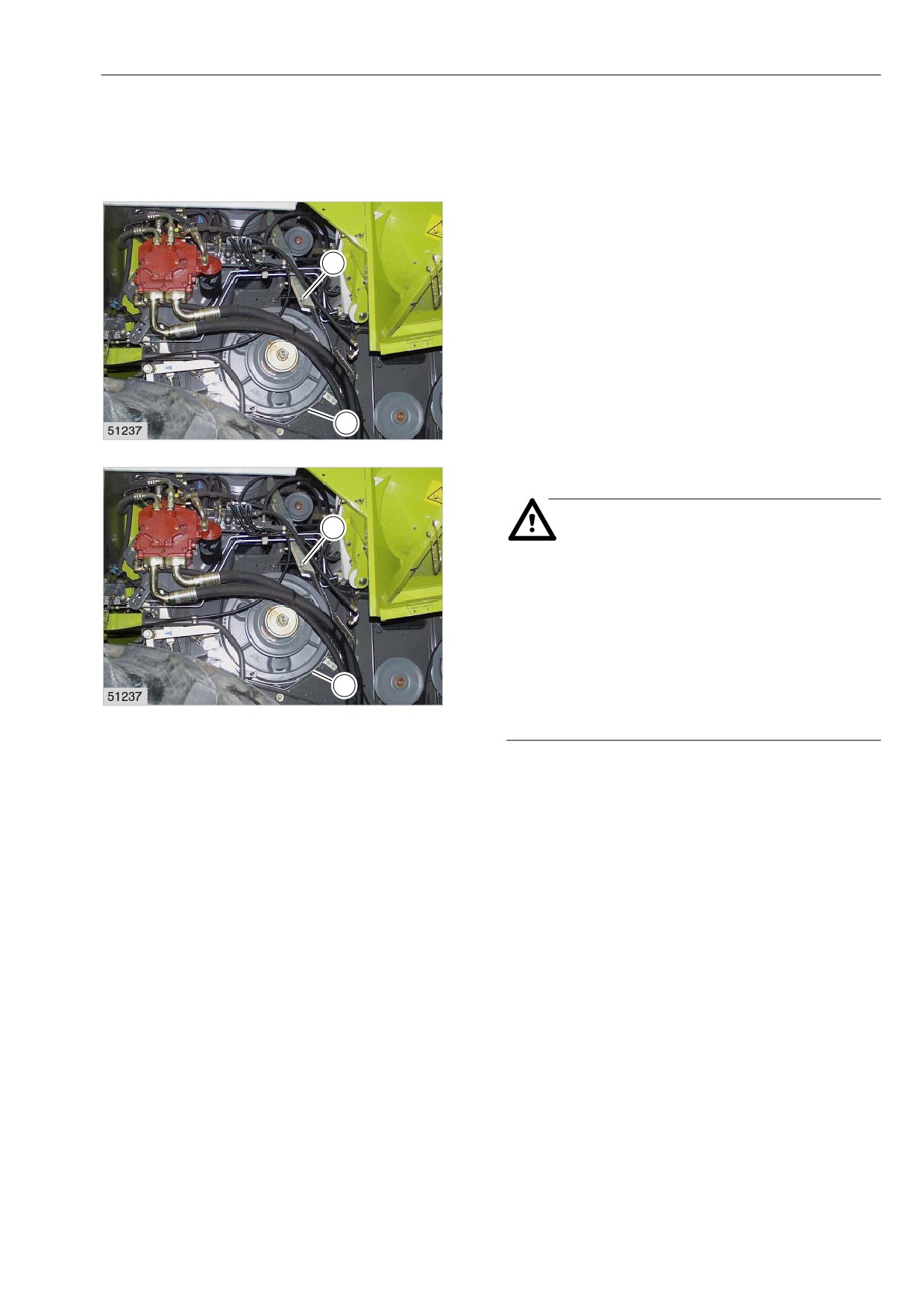

Установка ремня (4)
(с № машины ...)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
613352
32
- Выньте ключ разъединителя
аккумуляторной батареи!
-
Наденьте ремень (4).
–
Привинтите пружинный цилиндр с помощью
болта (S).
-
Отверните гайку с буртиком (K) и отложите в
сторону.
-

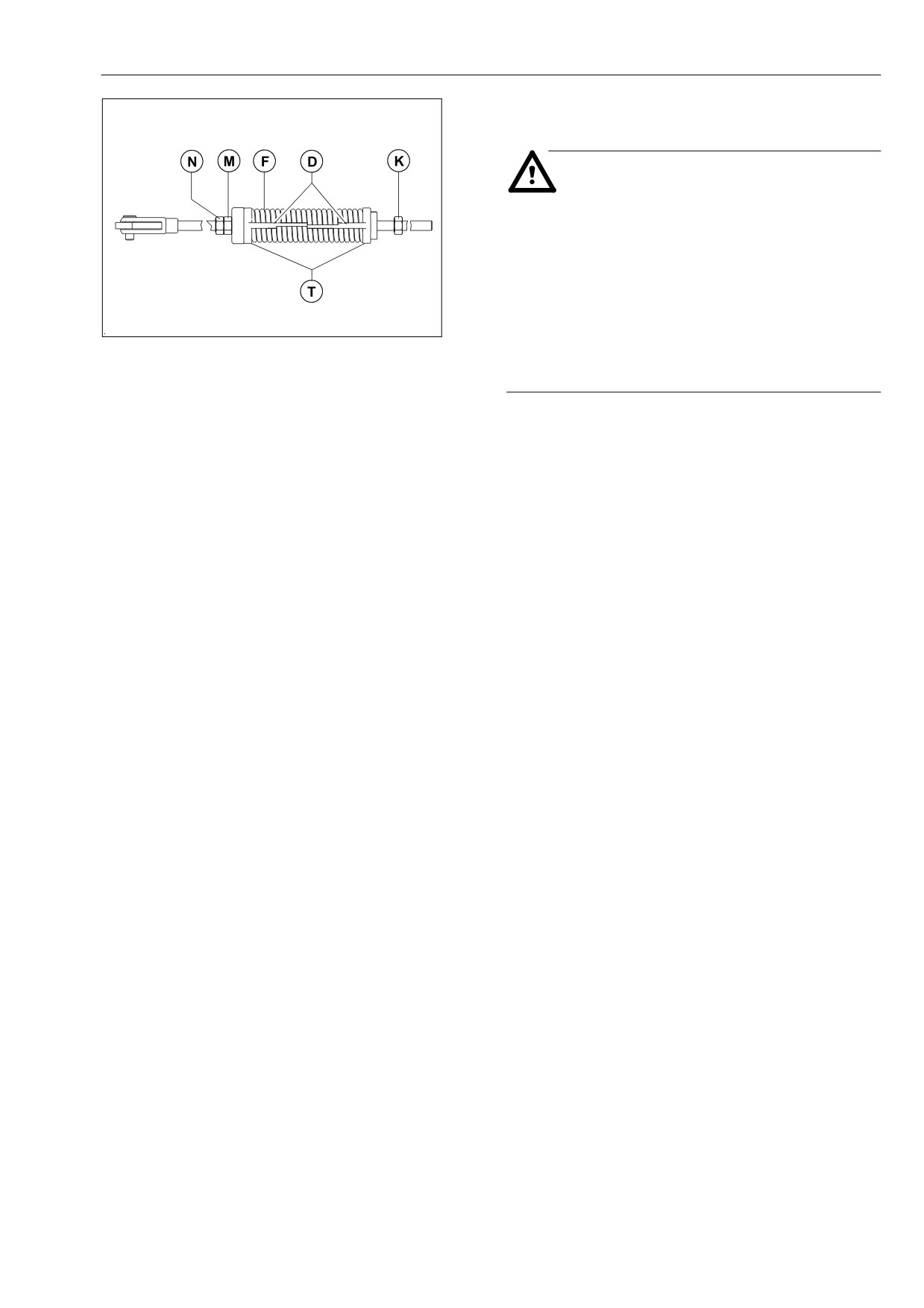

Отрегулируйте пружинный цилиндр (F):
Отрегулируйте гайки (M, N) таким образом,
чтобы концы обоих измерительных
стержней (D) располагались друг около друга
без зазора. Законтрите гайки (M, N).
Длина пружины = 100 мм
-
Установка ремня (3), см. с. 9.7.13
–
Установка ремня (2) (до № машины ...),
см. с. 9.7.10
(рис. 30, 31, 32)
33

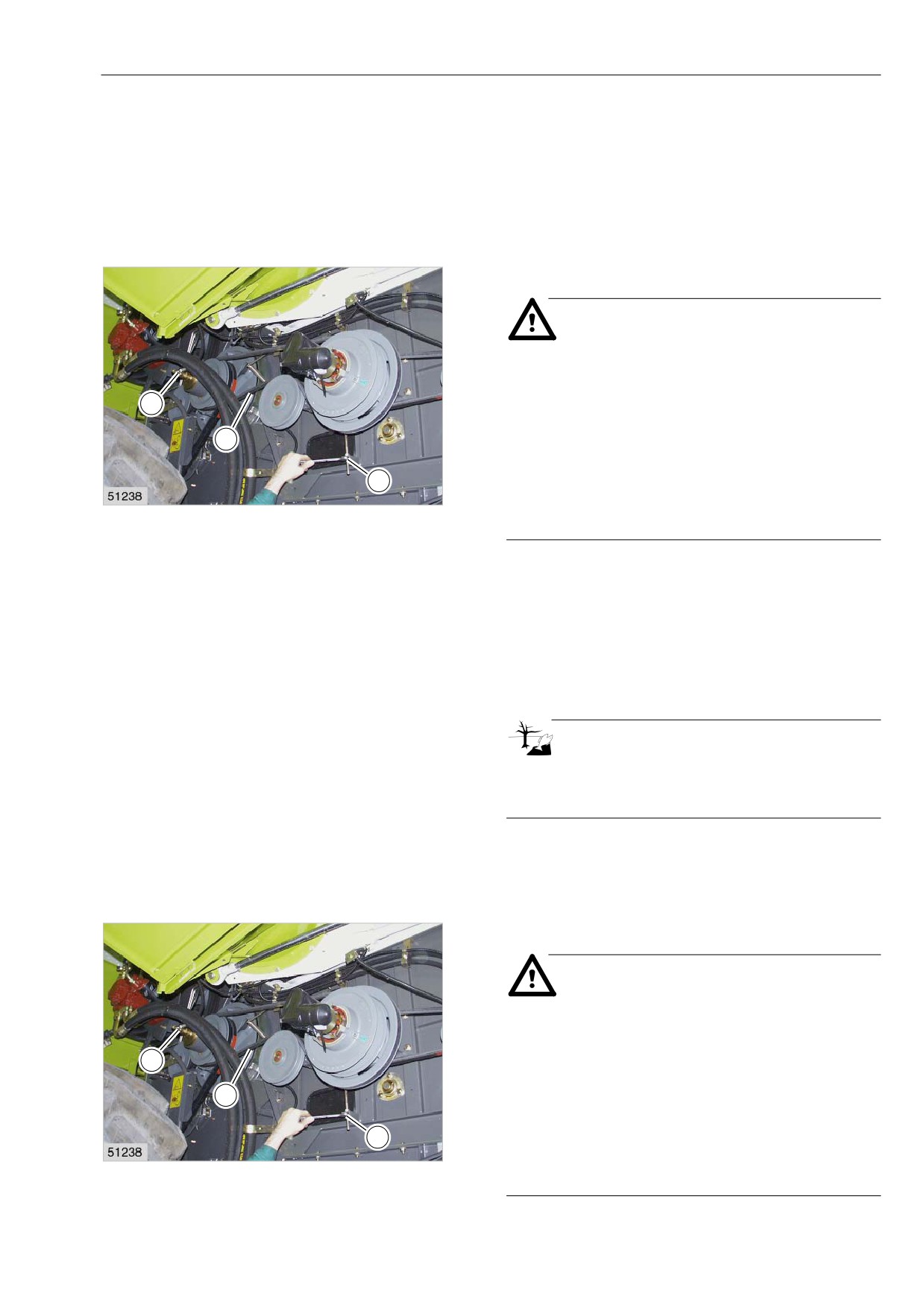

Снятие ремня (5)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
аккумуляторной батареи!
- Снимите ремень (7) с переднего
клиноременного шкива - см. с. 9.7.25, Снятие
ремня (7).
- Снимите ремень (1) с заднего клиноременного
шкива - см. с. 9.7.4, Снятие ремня (1).
- Снятие ремня (2) (до № машины ...),
см. с. 9.7.9.
- Снятие ремня (3), см. с. 9.7.11.
Техническое обслуживание базовой машины и жатки
- Снятие ремня (4) (до № машины ...),
см. с. 9.7.15
или
Снятие ремня (4) (с № машины ...),
см. с. 9.7.18.
- Отвинтите направляющую (Н) ремня в
точке (F) и вытяните.
- Ослабьте направляющую (N) ремня в
H
точке (Е) и опустите.
- Выверните болт (S).
- Отвинтите направляющую (W) ремня в
точках (A, B и C) и снимите.
- Снимите ремень (5).
(рис. 33, 34)
W
34
Установка ремня (5)
Опасность!
H
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
W
- Выньте ключ разъединителя
35
аккумуляторной батареи!
-
Наденьте ремень (5) на ведомый шкив
двигателя. После этого наденьте ремень на
нижний ременный шкив.
-
Вверните болт с шестигранной головкой (S).
–

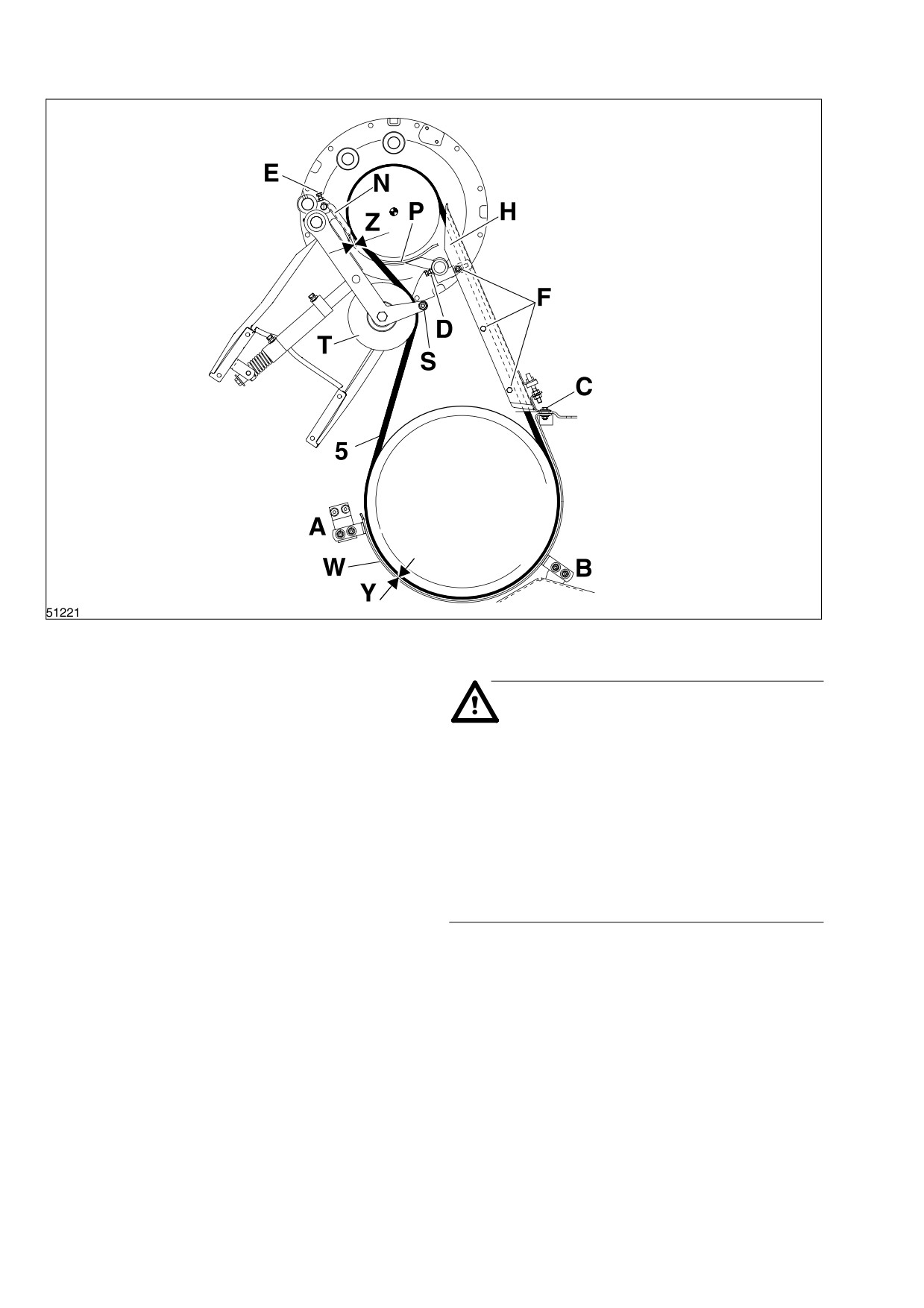

Отрегулируйте направляющую ремня:
Привинтите направляющую (W) ремня в
точках (A, B и C), а также направляющую (H)
ремня в точке (F) и направляющую (P) ремня
в точке (D) и отрегулируйте таким образом,
чтобы при натянутом ремне размер (Y) между
задней стороной ремня и направляющей
ремня составлял 5 - 7 мм по всей окружности.
Отрегулируйте направляющую (N) ремня в
точке (E) таким образом, чтобы при
натянутом ремне размер (Z) между задней
стороной ремня и направляющей ремня
составлял 7 ± 2 мм.
Важно!
При регулировке направляющих ремня
натяжной ролик (T) должен быть плотно
прижат к ремню (5).
(рис. 33, 35)
- Установка ремня (4) (до № машины ...),
см. с. 9.7.17
или
Установка ремня (4) (с № машины ...),
см. с. 9.7.19.
- Установка ремня (3), см. с. 9.7.13.
- Установка ремня (2) (до № машины ...),
см. с. 9.7.10.
- Наденьте ремень (1) - см. с. 9.7.7, Установка
ремня (1).
- Наденьте ремень (7) - см. с. 9.7.25, Установка
ремня (7).
- Произведите пробный пуск и проверьте
натяжение ремня и регулировку
направляющих ремня.
Техническое обслуживание базовой машины и жатки
36
Снятие ремня (6)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
аккумуляторной батареи!
- Снимите ремень (7) с переднего
клиноременного шкива - см. с. 9.7.25, Снятие
ремня (7).
- Снимите ремень (1) с заднего клиноременного
шкива - см. с. 9.7.4, Снятие ремня (1).
- Снятие ремня (2) (до № машины ...),
см. с. 9.7.9.
- Снятие ремня (3), см. с. 9.7.11.
- Снятие ремня (4) (до № машины ...),
см. с. 9.7.15
или
Снятие ремня (4) (с № машины ...),
см. с. 9.7.18.
- Снятие ремня (5), см. с. 9.7.20.
- Ослабьте болт с шестигранной головкой (Р) и
опустите направляющую (С) ремня вниз.
- Выверните болты с шестигранной головкой (O)
и отсоедините защитный кожух (А) ремня.
- Выверните болты с шестигранной
головкой (Q), так чтобы направляющая (В)
ремня опустилась вниз.
- Снимите натяжной ролик (S).
- Снимите ремень (6).
(рис. 36)

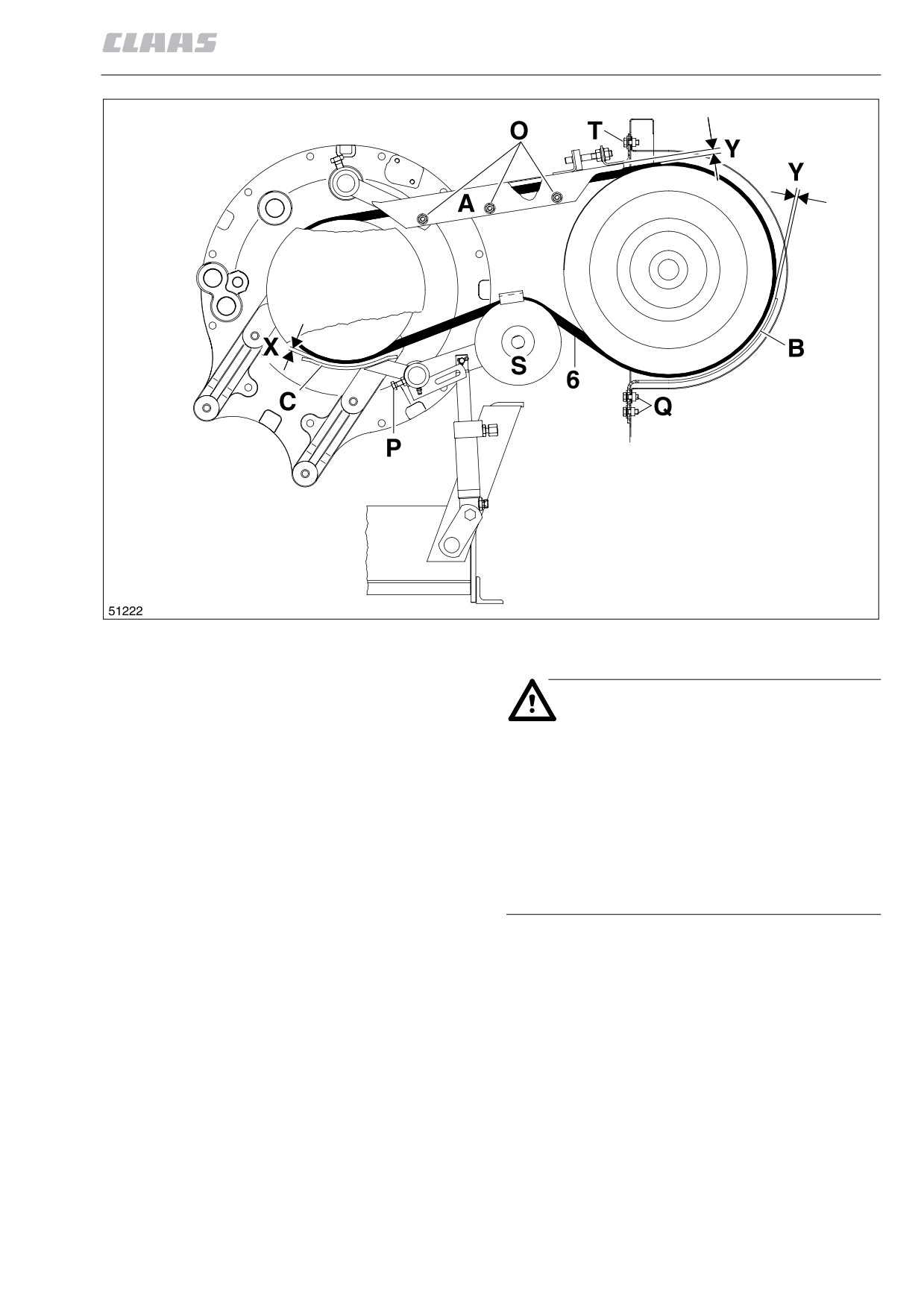

Установка ремня (6)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
аккумуляторной батареи!
-
Наденьте ремень (6) на ременные шкивы.
–
Установите натяжной ролик (S).
–
Закрепите направляющие (A, B и C) ремня с
точках (O, Q и P) таким образом, чтобы при
натянутом ремне размеры (X и Y) между
задней стороной ремня и направляющими
ремня составлял 5 - 7 мм по всей окружности.
Важно!
При регулировке направляющих и защитных
кожухов ремня натяжной ролик (S) должен
быть плотно прижат к ремню (6).
-
Установка ремня (5), см. с. 9.7.21.
–
Установка ремня (4) (до № машины ...),
см. с. 9.7.17.
Снятие ремня (4) (с № машины ...), см. с. 9.7.18
-
Установка ремня (3), см. с. 9.7.13.
–
Установка ремня (2) (до № машины ...),
см. с. 9.7.10.
-
Наденьте ремень (1) - см. с. 9.7.7, Установка
ремня (1).
– Наденьте ремень (7) - см. с. 9.7.25, Установка
ремня (7).
- Произведите пробный пуск и проверьте
натяжение ремня и регулировку
направляющих ремня.
(рис. 36)
Снятие ремня (7)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
B
дизельном двигателе.
7
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
A
- Выньте ключ разъединителя
37
аккумуляторной батареи!
Снятие ремня (8), см. с. 9.7.26.
Ослабьте шестигранные гайки (A) до ослабления
ремня (7).
Отсоедините гидравлический трубопровод (B) от
поворотного соединения и заглушите с обеих
сторон пробками. При этом соберите вытекающее
гидравлическое масло.
Экологическая безопасность!
Утилизируйте отработанное масло надлежащим
образом.
Снимите ремень (7).
(рис. 37)
Установка ремня (7)
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
B
дизельном двигателе.
7
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
A
- Выньте ключ разъединителя
38
аккумуляторной батареи!
содержание .. 16 17 18 19 ..
