Комбайн зерноуборочный CLAAS MEGA 370, MEGA 360, MEGA 350. Руководство

– Ослабьте три болта с шестигранной

головкой (Z).

- Отвинтите средний клиноременный шкив (М)

от заднего клиноременного шкива (Н) и снова

привинтите к переднему клиноременному

шкиву (V) с помощью болтов с шестигранной

головкой (Z).

- Наденьте более короткий клиновой

ремень (21) на промежуточную передачу и

снова привинтите натяжной ролик (Е).

- Момент затяжки болта (W)

составляет 130 Н*м.

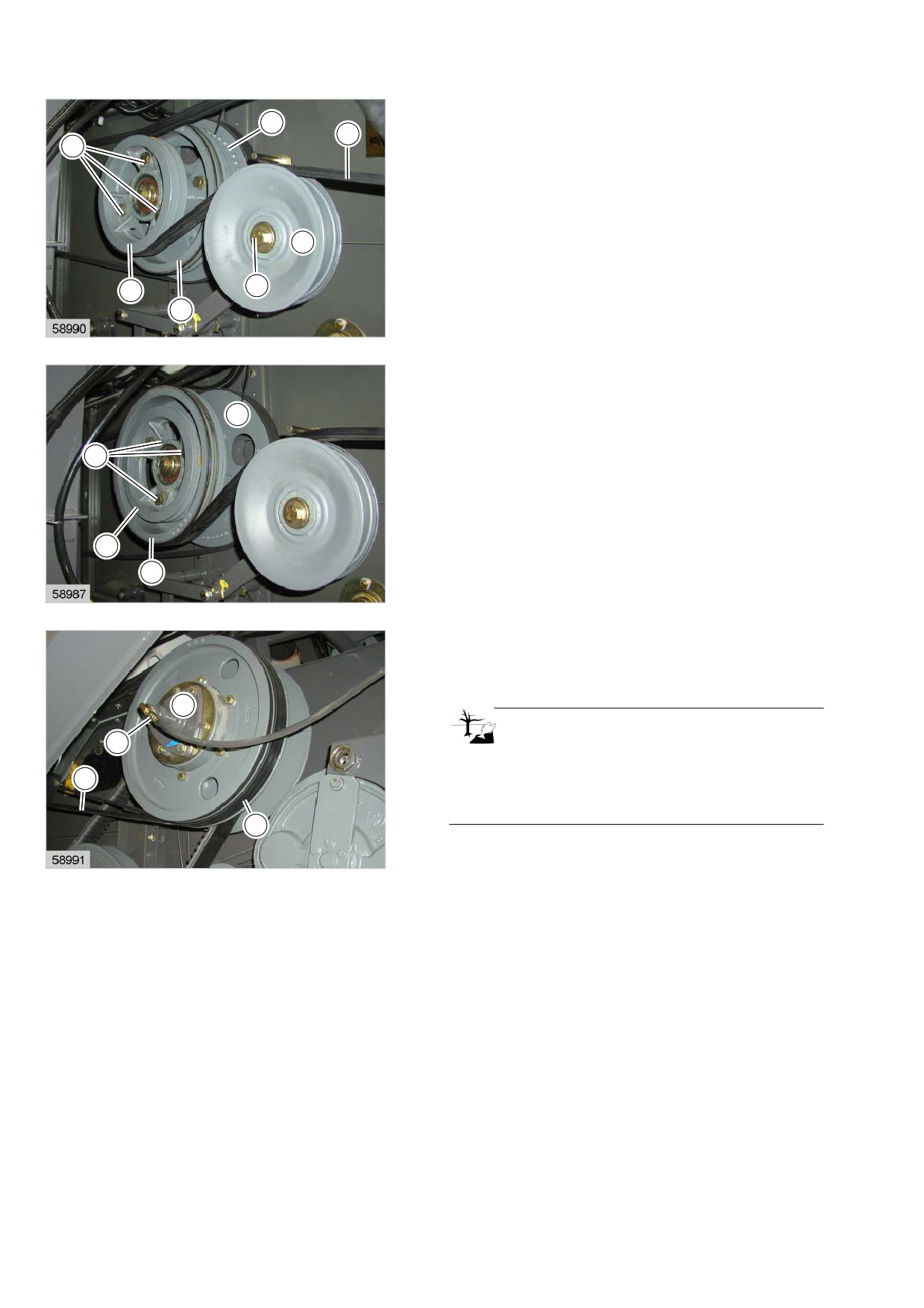

(рис. 17, 18)

Замена переднего клиноременного шкива

- Отсоедините гидравлический шланг (Н) от

гидравлического цилиндра (L).

Экологическая безопасность!

Соберите капли масла и утилизируйте

надлежащим образом. Плотно заглушите

шланговые соединения.

- Снимите клиновой ремень (21).

- Снимите клиноременный шкив (В, ∅ 430 мм)

и установите клиноременный

шкив (В, ∅ 340 мм).

- Наденьте более короткий клиновой

ремень (21).

- Снова подсоедините гидравлический

шланг (Н).

(рис. 19)

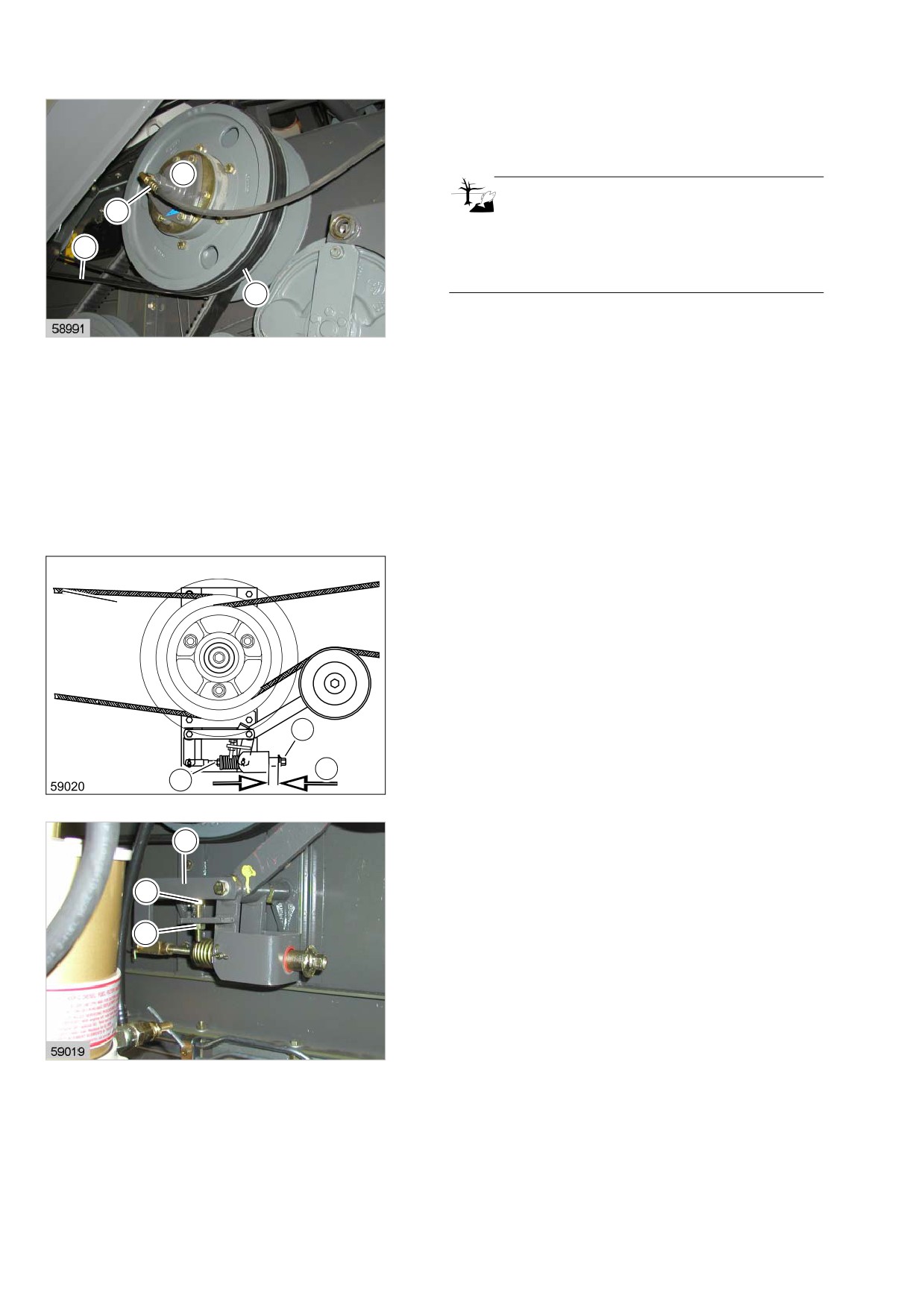

– Натяните клиновой ремень (21):

(до № машины ...)

Оттяните натяжной ролик (Е) вниз и выньте

U-образный элемент (U).

Ослабьте контргайку (К) и отрегулируйте

цилиндрическую трубу (R) таким образом,

чтобы размер (Y) при затянутой

контргайке (К) составлял 25⁺⁵ мм.

После этого отрегулируйте болт с

шестигранной головкой (Т) таким образом,

чтобы он без зазора прилегал к

держателю (Р) натяжного ролика.

Законтрите болт с шестигранной головкой (Т)

контргайкой (G).

- Наденьте приводной ремень (22) вытяжного

вентилятора.

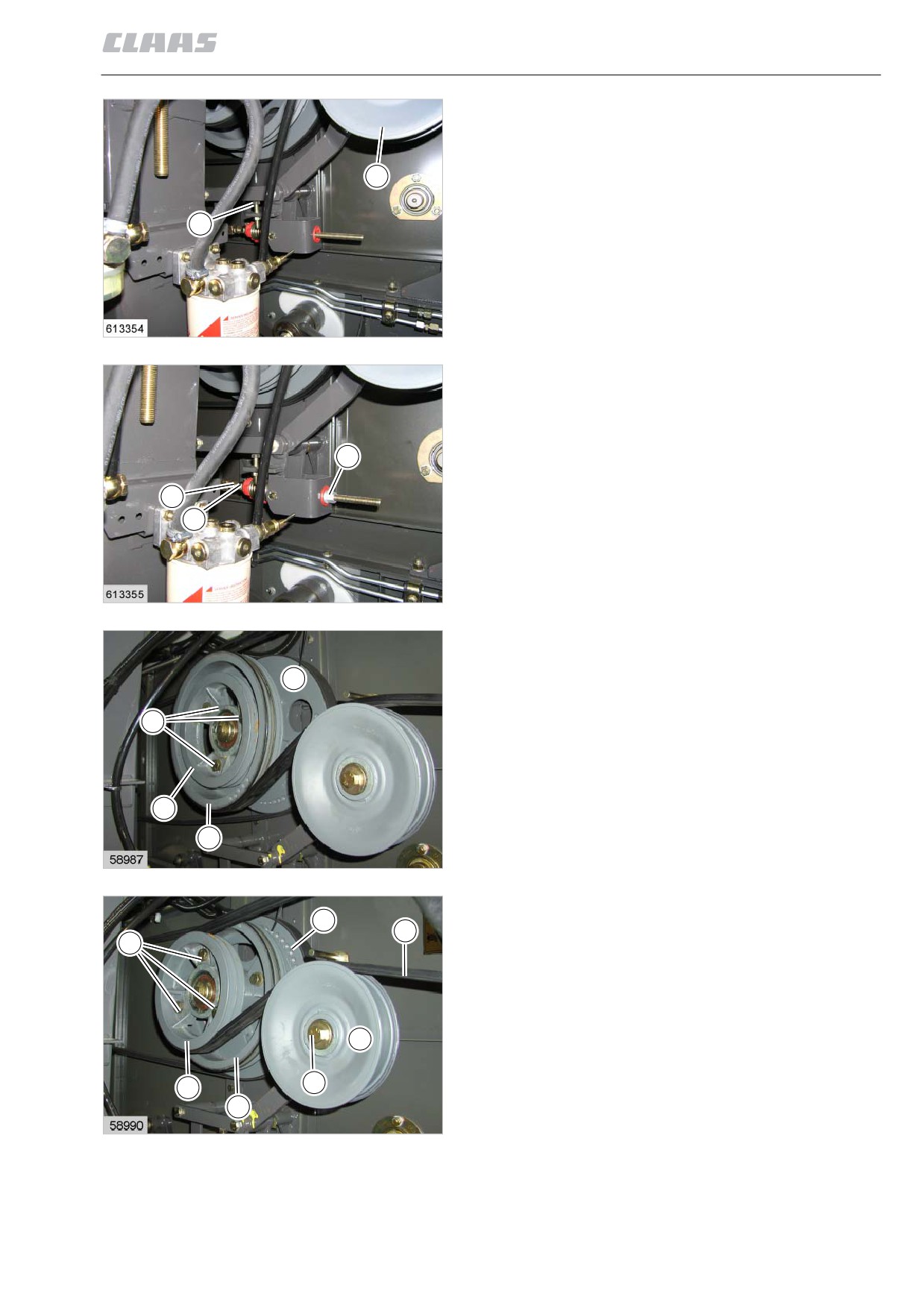

(рис. 17, 20, 21)

- Натяните клиновой ремень (21):

(с № машины ...)

Отверните гайку с буртиком (K) и отложите в

сторону.

Отрегулируйте гайки (M, N) таким образом,

чтобы концы обоих измерительных

стержней (D) располагались друг перед

другом без зазора. Законтрите гайки (M, N).

Длина пружины = 138 мм

- После этого отрегулируйте болт с

шестигранной головкой (Т) таким образом,

чтобы он без зазора прилегал к держателю (Р)

натяжного ролика. Законтрите болт с

шестигранной головкой (Т) контргайкой (G).

- Наденьте приводной ремень (22) вытяжного

M N

вентилятора.

(рис. 22, 23)

Изменение скорости вращения

измельчителя с обмолота кукурузы на

обмолот зерновых

Опасность!

Любые работы на приставке и/или

машине должны выполняться только при

выключенном приводе и выключенном

дизельном двигателе.

- Выключите дизельный двигатель!

- Выньте ключ зажигания!

- Выньте ключ разъединителя

аккумуляторной батареи!

- Снимите приводной ремень (22) вытяжного

вентилятора.

- Разблокируйте болт (Т) и вверните дальше.

- Ослабьте клиновой ремень (21):

(до № машины ...)

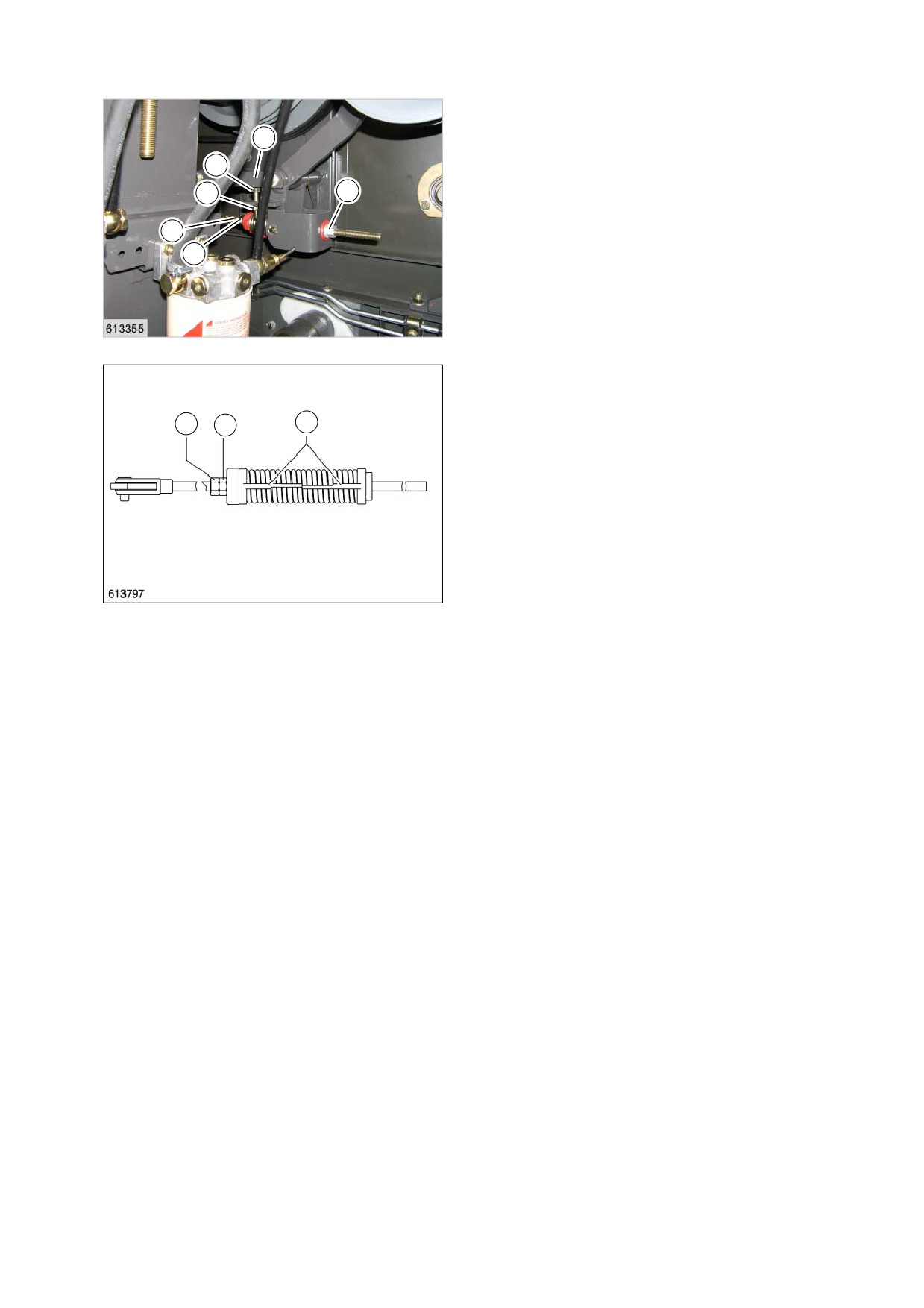

Оттяните натяжной ролик (Е) вниз, вставьте

U-образный элемент (U, изготавливается

самостоятельно) и зафиксируйте пружинным

штекером.

Отвинтите натяжной ролик (Е).

Снимите клиновой ремень (21) на

промежуточной передаче.

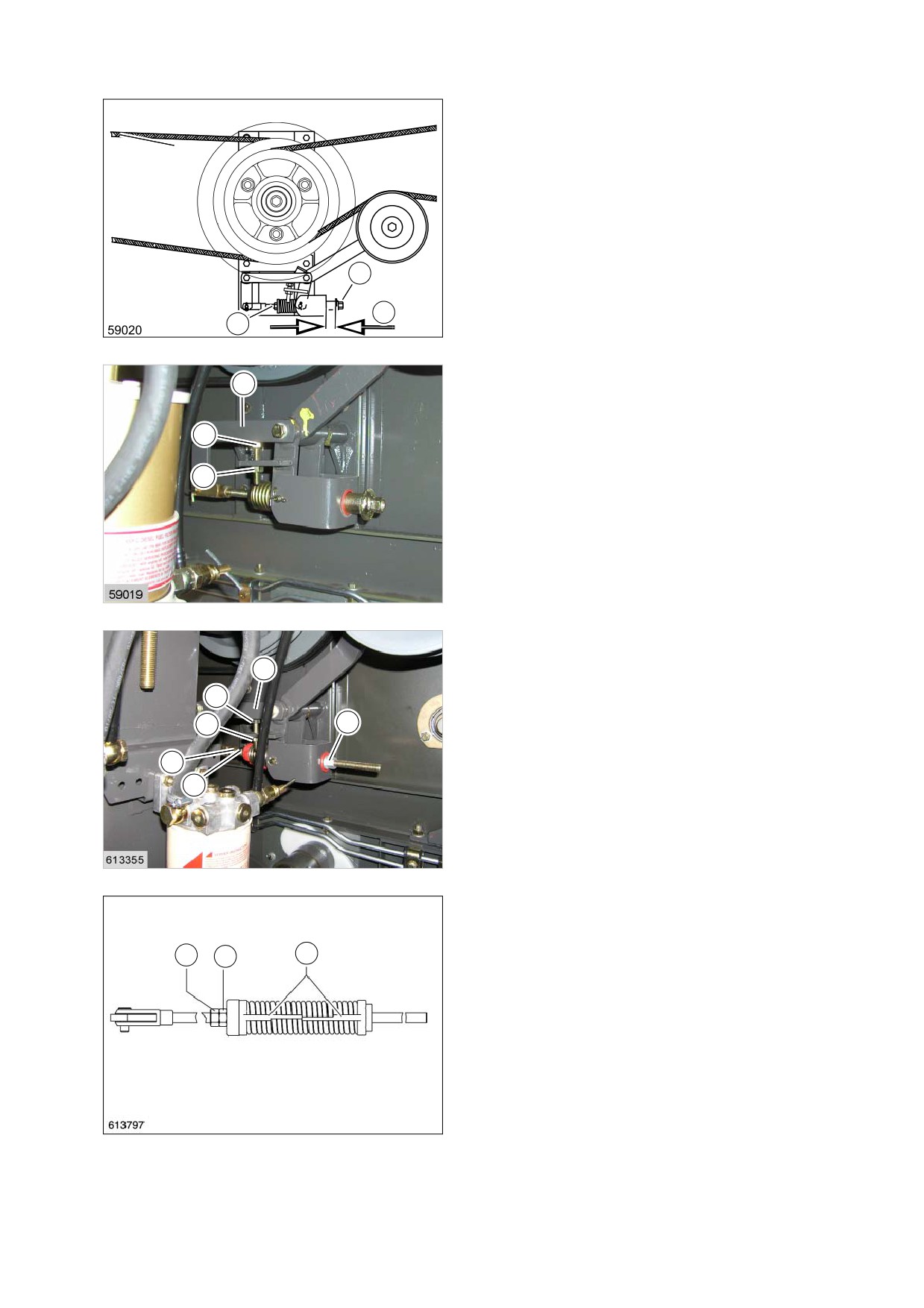

(рис. 24, 25)

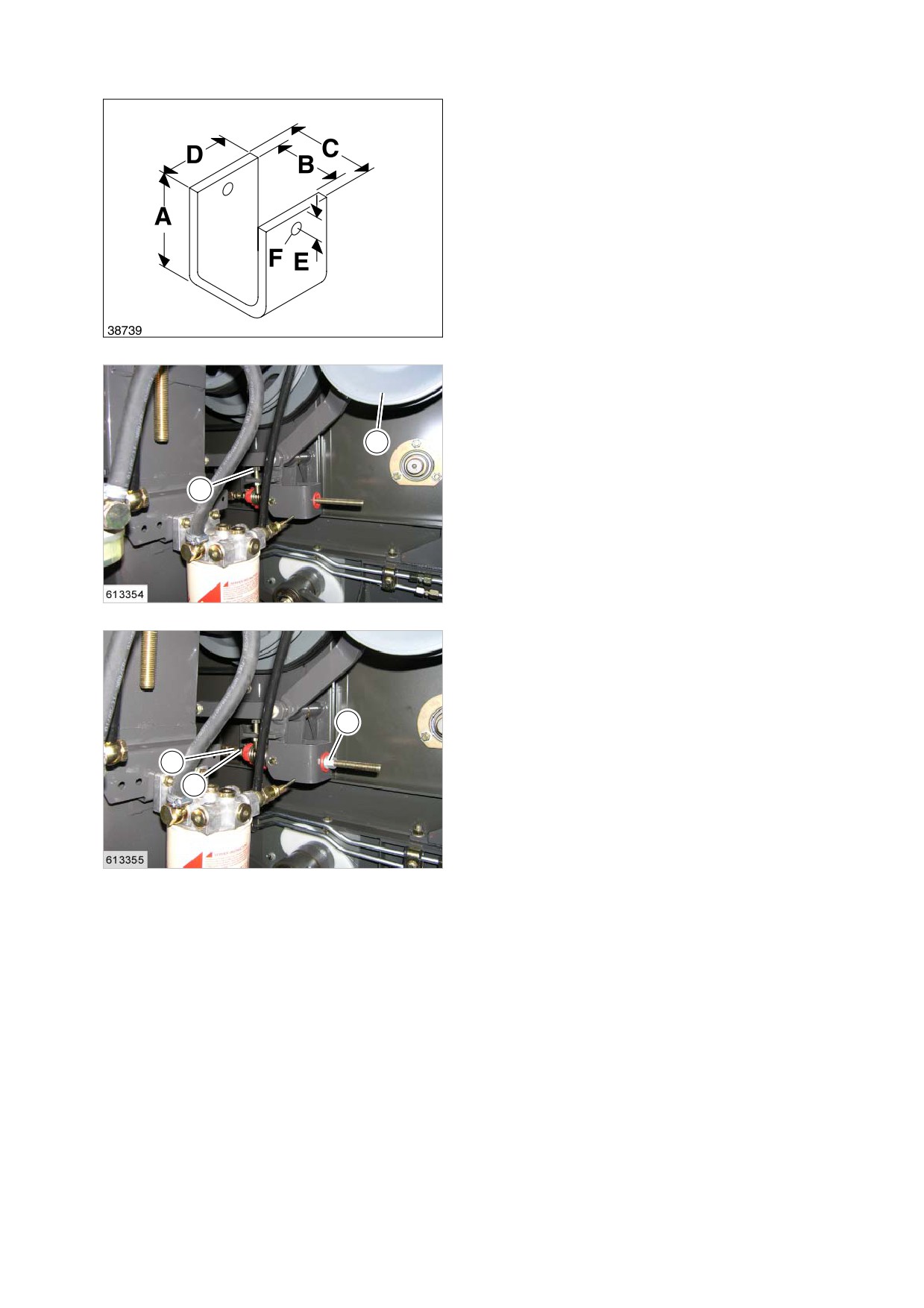

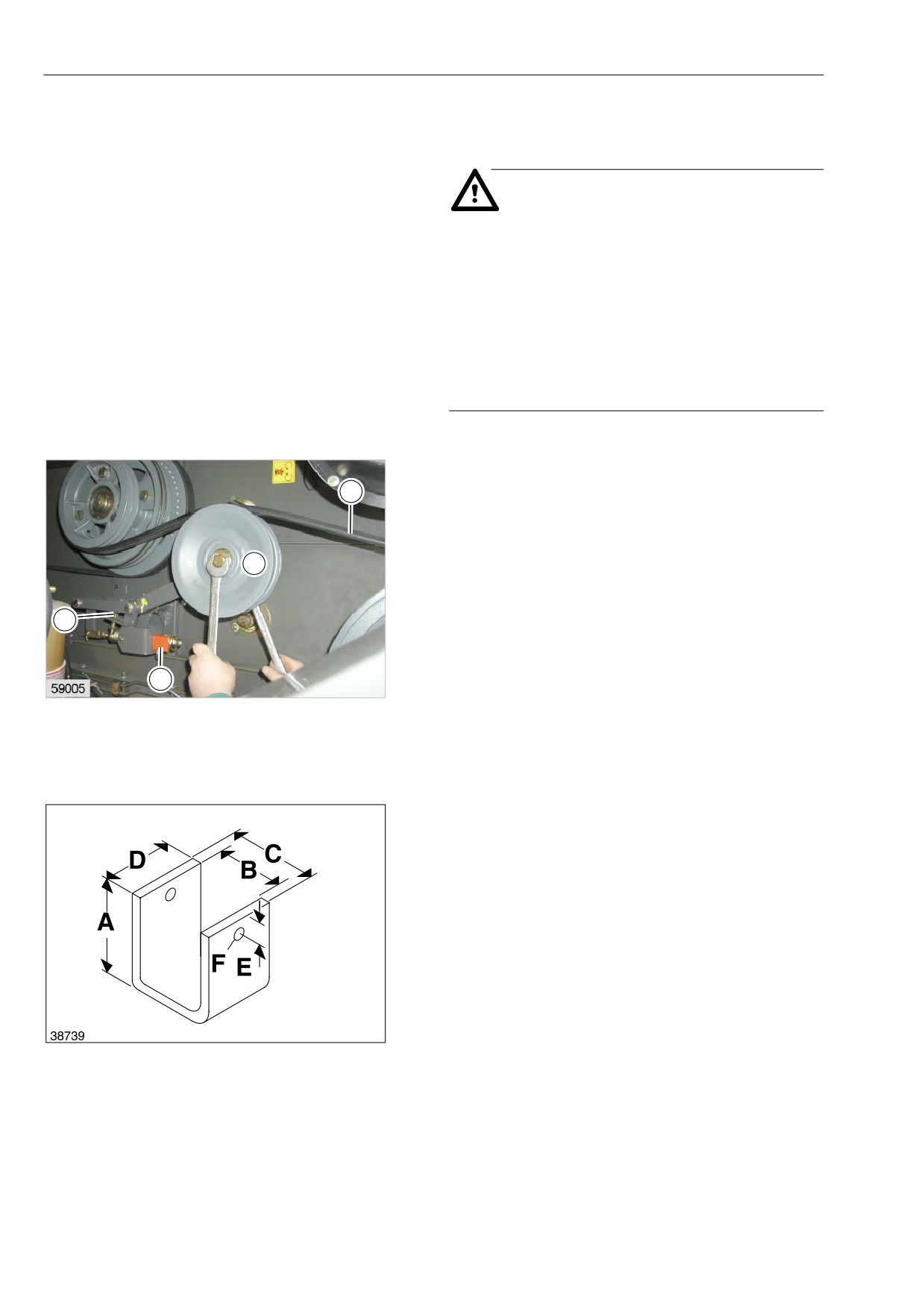

U-образный элемент (изготавливается

самостоятельно):

A =

46 мм

B =

30 мм

C = 38 мм

D = 50 мм

E =

7 мм

∅ 4 мм

(рис. 25)

Обслуживание базовой машины

- Ослабьте клиновой ремень (21):

(с № машины ...)

Вверните болт (Т).

Полностью отверните гайки (M, N).

Отверните гайку с буртиком (K) до

ослабления ремня (21). Гайка с буртиком (K)

находится в ящике для инструмента.

- Отвинтите натяжной ролик (Е).

- Снимите ремень (21).

(рис. 26, 27)

- Ослабьте три болта с шестигранной

головкой (Z).

- Отвинтите средний клиноременный шкив (M)

от переднего клиноременного шкива (V) и

снова привинтите к заднему клиноременному

шкиву (H) с помощью трех имеющихся болтов

с шестигранной головкой M 16 x 25 DIN 933-8.8

и шайб Contact A 16.

- Снова затяните три болта с шестигранной

головкой (Z) на переднем клиноременном

шкиве.

- Наденьте более длинный клиновой

ремень (21) на промежуточную передачу и

снова привинтите натяжной ролик (Е).

Момент затяжки болта (W)

составляет 130 Н*м.

(рис. 28, 29)

Замена переднего клиноременного шкива

- Отсоедините гидравлический шланг (Н) от

гидравлического цилиндра (L).

Экологическая безопасность!

Соберите капли масла и утилизируйте

надлежащим образом. Плотно заглушите

шланговые соединения.

- Снимите клиновой ремень (21).

- Снимите клиноременный шкив (В, ∅ 340 мм)

и установите клиноременный

шкив (В, ∅ 430 мм).

- Наденьте более длинный клиновой

ремень (21).

- Снова подсоедините гидравлический

шланг (Н).

(рис. 30)

- Натяните клиновой ремень (21):

(до № машины ...)

Оттяните натяжной ролик (Е) вниз и выньте

U-образный элемент (U).

Ослабьте контргайку (К) и отрегулируйте

цилиндрическую трубу (R) таким образом,

чтобы размер (Y) при затянутой

контргайке (К) составлял 25⁺⁵ мм.

- После этого отрегулируйте болт с

шестигранной головкой (Т) таким образом,

чтобы он без зазора прилегал к держателю (Р)

натяжного ролика. Законтрите болт с

шестигранной головкой (Т) контргайкой (G).

- Наденьте приводной ремень (22) вытяжного

вентилятора.

(рис. 24, 31, 32)

– Натяните клиновой ремень (21):

(с № машины ...)

Отверните гайку с буртиком (K) и отложите в

сторону.

Отрегулируйте гайки (M, N) таким образом,

чтобы концы обоих измерительных

стержней (D) располагались друг перед

другом без зазора. Законтрите гайки (M, N).

Длина пружины = 138 мм

- После этого отрегулируйте болт с

шестигранной головкой (Т) таким образом,

чтобы он без зазора прилегал к держателю (Р)

натяжного ролика. Законтрите болт с

шестигранной головкой (Т) контргайкой (G).

- Наденьте приводной ремень (22) вытяжного

M N

вентилятора.

(рис. 33, 34)

Разбрасыватель половы

С помощью разбрасывателя (S) полова

с решетного стана разбрасывается по всей

ширине жатки.

Ширина разброса может регулироваться в

соответствии с шириной жатки путем поворота

разбрасывателя половы.

(рис. 35)

Регулировка разбрасывателя половы

Отвернув барашковую гайку (К), можно повернуть

разбрасыватель половы с помощью рычага (Н).

Рычаг (Н) вверх

= увеличение ширины

разбрасывания

Рычаг (Н) вниз

= уменьшение ширины

разбрасывания

По окончании регулировки снова затяните

барашковую гайку (К).

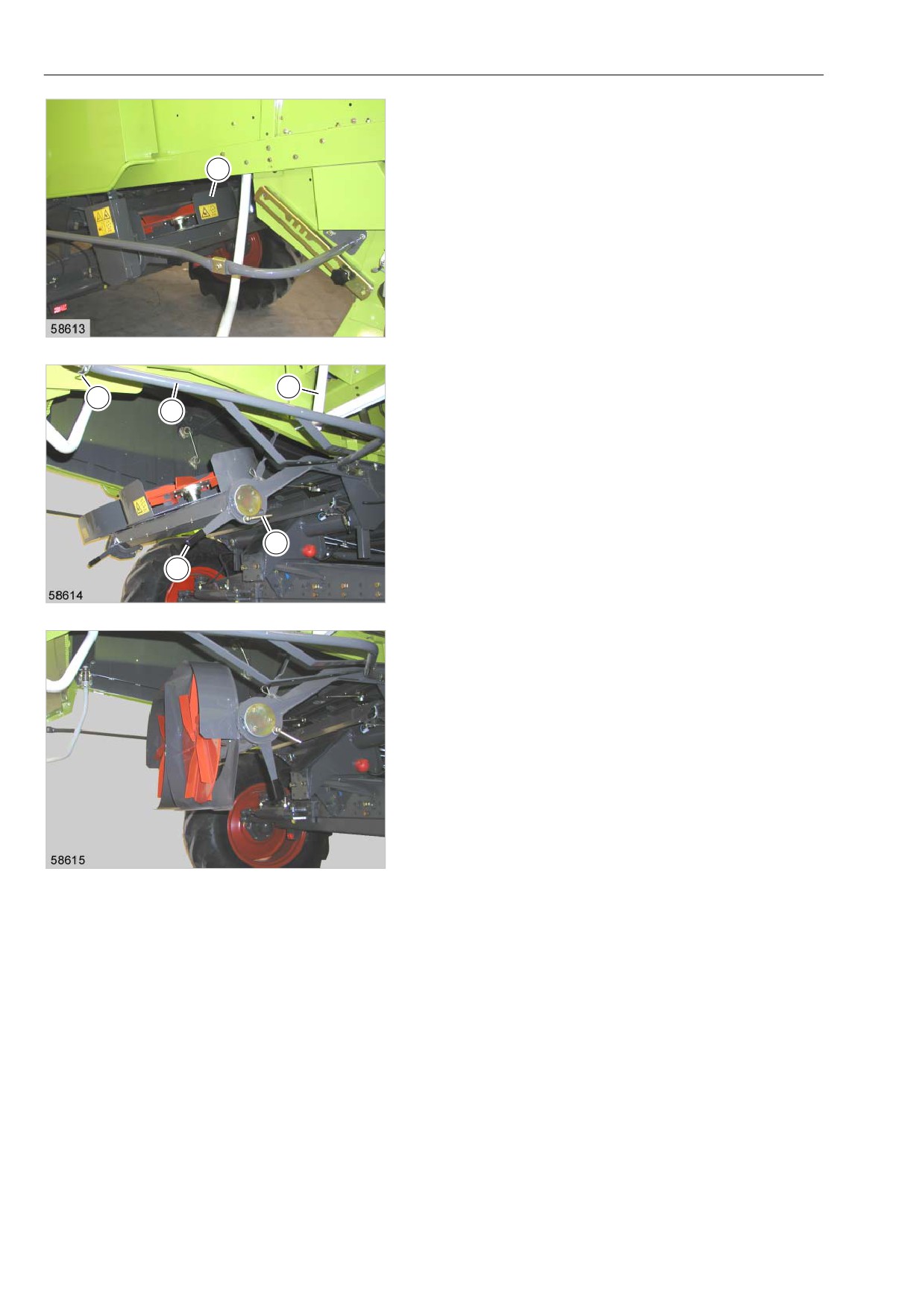

Для подъема на лестницу (L) можно отвести

предохранительную скобу (В) вниз. Для этого

вытяните пружинный штекер (F).

Перед началом работы снова поднимите скобу (B)

вверх и зафиксируйте пружинным штекером (F).

Для проведения технического обслуживания

решетного стана распределитель половы можно

установить вертикально.

(рис. 36, 37)

ТАБЛИЦЫ РЕШЕТ И МОЛОТЬБЫ

Таблица решет

Ячейки

для вида культуры/семян

Плоские решета

5,6 мм

рожь, пшеница, озимый ячмень

12,0 мм

пшеница, просо, брюква, ячмень, люпин, горох кормовой

(пелюшка), рожь, шпинат, дурра, сорго, майло, вика

16,0 мм

ячмень, пшеница, кормовые бобы, фасоль низкокустовая,

горох, горох с овсом, овес, кукуруза, рис, соевые бобы,

подсолнечник

2,5 мм

клевер, люцерна, мак, кунжут

4,5 мм

клевер, люцерна, мак, семена льна, шпинат, рапс, кунжут

7,0 мм

рапс, сурепка, тмин, семена льна, редис, горчица, сераделла,

шпинат, люпин

Пластинчатые решета

Пластинчатое решето

с длинным скосом

верхнее решето

Пластинчатое решето

с коротким скосом

нижнее решето

Пластинчатое решето

с коротким скосом,

верхнее решето (кукуруза)

с высокими зубьями

Специальные решета

18 x 45

диагональное продольное

отверстие и круглое

отверстие пробито

32 мм

жалюзийное решето

80/40 мм

жалюзийное решето

18 мм

пробито

20 мм

пробито

При использовании специальных решет в качестве верхнего решета необходимо использовать

соответствующий удлинитель решет.

Перечисленные здесь решета мы рекомендуем на основании нашего опыта. Выбор решет зависит,

однако, от соответствующих условий уборки.

Таблица молотьбы

Вид культуры/семян

Пшеница

Рожь

Озимый ячмень

Яровой ячмень

Овес

Агрегат

Вид молотьбы

Комбайнирование

Приставка

Жатка для

зерновых

Положение зубьев

вертикальное

мотовила

Расстояние между шнеком

12 - 15

и лотком жатки (мм)

Молотильный сегмент

при

снят

установлен*

при

снят

Установлен/снят

необходимости

установлен*

Устройство удаления остей

при

ВЫКЛ.

ВКЛ.*

при

ВЫКЛ.

ВКЛ./ВЫКЛ.

необходимости

ВКЛ.*

Зазор между молотильным

барабаном

и подбарабаньем

Установочный рычаг

Фиксатор сверху

Металлические сегменты

6,5 x 38

входного подбарабанья

12 x 38**

** = альтернатива

Проволочные сегменты

10 x 35

входного подбарабанья

Воздушное сопло для

предварительного

отделения (отверстие

снизу)

Скорость вращения

1000 -1300

1200 - 1400

1300 - 1500

1200 - 1300

молотильного барабана

(об/мин)

Пластинчатые решета,

10 - 13

Раскрытие пластин

Верхнее решето (мм)

Пластинчатые решета,

10 - 13

Раскрытие пластин

Удлинитель (мм)

Пластинчатые решета,

5 - 8

Раскрытие пластин

Нижнее решето (мм)

Скорость вращения

1200

1100

1000

900

вентилятора (об/мин)

Примечания

См. в конце таблиц

молотьбы

Таблица молотьбы

Вид культуры/семян

Рис

Кормовые бобы

Фасоль

Большие бобы

Горох

низкокустовая

Агрегат

Вид молотьбы

Комбайнирование

Комбайнирование,

Обмолот из

Комбайнирование,

обмолот из валков

суслонов,

обмолот на

комбайнирование

вешалах/из

валков

Вместо зерновой жатки

Жатка для

зерновых

зерновых /

зерновых

зерновых /

Rake-Up

Положение зубьев мотовила

на зацеп.

вертикальное

на зацеп.

вертикальное

Расстояние между шнеком и

12 - 15

15 - 20

15 - 15

лотком жатки (мм)

Молотильный сегмент

снят

Установлен/снят

Устройство удаления остей

ВЫКЛ.

ВКЛ./ВЫКЛ.

Зазор между молотильным

барабаном и подбарабаньем

Установочный рычаг

Фиксатор сверху

Металлические сегменты

Входное

19 x 38

12 x 38

входного подбарабанья

подбарабанье

** = альтернатива

для риса

Проволочные сегменты

10 x 35

входного подбарабанья

Воздушное сопло для

предварительного

отделения (отверстие

снизу)

Скорость вращения

800

650

400

650

молотильного барабана

(об/мин)

Пластинчатые решета,

10 - 13

ок. 15

Раскрытие пластин

Верхнее решето (мм)

Пластинчатые решета,

10 - 13

Раскрытие пластин

Удлинитель (мм)

Пластинчатые решета,

8 - 10

10 - 12

12 - 12

8 - 10

Раскрытие пластин

Нижнее решето (мм)

Скорость вращения

1100

вентилятора (об/мин)

Примечания

Рисовая

Подбарабанье

При

молотилка, при

для кукурузы

для кукурузы,

необходимости

См. в конце таблиц

необходимости

при

пониженная

подбарабанье

молотьбы

на гусеничном

необходимости

скорость

для кукурузы,

ходу

пониженная

вращения

пониженная

скорость

молотильного

скорость

вращения

барабана

вращения

молотильного

барабана

Обслуживание базовой машины

Таблица молотьбы

Вид культуры/семян

Соевые бобы

Кукуруза

Смесь стержней

Подсолнечник

Рапссурепка

кукурузных

Агрегат

початков (ССМ)

Вид молотьбы

Комбайнирование

Отделение

Комбайнирование

Комбайнирование,

початков

обмолот из валков

с одновременным

обмолотом

Вместо зерновой жатки

Жатка для сои

Кукурузоубо-

Жатка для

рочное

подсолнечника

зерновых /

приспособление

Rake-Up

Положение зубьев мотовила

вертикальное

Расстояние между шнеком и

12 - 15

25 - 30

лотком жатки (мм)

Молотильный сегмент

снят

при

установлен/снят

необходимости

установлен*

Устройство удаления остей

ВЫКЛ.

ВКЛ./ВЫКЛ.

Зазор между молотильным

барабаном и подбарабаньем

Обращайте

3 - 4 при

Установочный рычаг

внимание на

подбарабанье с

Фиксатор сверху

вымолот

круглыми

прутками

Металлические сегменты

12 x 38

19 x 38

6,5 x 38

входного подбарабанья

Круглый пруток

** = альтернатива

Проволочные сегменты

10 x 35

входного подбарабанья

Воздушное сопло для

предварительного

отделения (отверстие снизу)

Скорость вращения

650

ок. 700

650

750

молотильного барабана

(об/мин)

Пластинчатые решета,

10 - 13

ок. 13

Жалюзийное

10 - 13

4 - 6

Раскрытие пластин

решето 80/40

Верхнее решето (мм)

Пластинчатые решета,

10 - 13

ок. 13

10 - 13

4 - 6

Раскрытие пластин

Удлинитель (мм)

Пластинчатые решета,

8 - 10

3 - 5

Раскрытие пластин

Нижнее решето (мм)

Скорость вращения

1100

1400

750

1100

750

вентилятора (об/мин)

Примечания

При

Кукурузная

Учитывайте

При

необходимости

молотилка, при

специальное

необходимости

См. в конце таблиц

подбарабанье для

необходимости

руководство по

кукурузная

молотьбы

кукурузы или

специальное

молотьбе

молотилка

рисовая

решето вверху,

молотилка

при

необходимости

пониженная

скорость

вращения

молотильного

барабана

Таблица молотьбы

Вид культуры/семян

Просо

Дурра,

Мак

Люпин

Семена льна

сорго

Агрегат

Вид молотьбы

Комбайнирование

Комбайнирование,

Комбайнирование

Комбайнирование,

Комбайнирование

стационарная

обмолот из валков

молотьба

Вместо зерновой жатки

Жатка для

зерновых

зерновых /

зерновых

Rake-Up

Положение зубьев мотовила

вертикальное

Расстояние между шнеком и

12 - 15

лотком жатки (мм)

Молотильный сегмент

при

снят

при

Установлен/снят

необходимости

установлен*

Устройство удаления остей

ВЫКЛ.

при

ВКЛ./ВЫКЛ.

необходимости

ВКЛ.*

Зазор между молотильным

барабаном и подбарабаньем

Установочный рычаг

Фиксатор сверху

Металлические сегменты

6,5 x 38

входного подбарабанья

12 x 38**

** = альтернатива

Проволочные сегменты

10 x 35

входного подбарабанья

Воздушное сопло для

предварительного

отделения (отверстие снизу)

Скорость вращения

650 - 800

800

650

1000

молотильного барабана

(об/мин)

Пластинчатые решета,

10 - 13

2 - 4

8 - 10

Раскрытие пластин

Верхнее решето (мм)

Пластинчатые решета,

10 - 13

2 - 4

8 - 10

Раскрытие пластин

Удлинитель (мм)

Пластинчатые решета,

5 - 8

2 - 4

3 - 5

Раскрытие пластин

Нижнее решето (мм)

Скорость вращения

1100

750

1100

750

вентилятора (об/мин)

Примечания

при

необходимости

См. в конце таблиц

пониженная

пластинчатое

молотьбы

скорость

решето 2,5 мм

вращения

молотильного

барабана

Таблица молотьбы

Вид культуры/семян

Тмин /фенхель

Горчица

Сераделла

Кунжут

Сах. свекла /

Красн. свекла /

Агрегат

Корм. свекла

Вид молотьбы

Обмолот из

Комбайнирование,

Обмолот из

валков

обмолот из

валков

суслонов

суслонов, обмолот

валков

на вешалах

Приставка

Rake-Up

Жатка для

Rake-Up

Жатка для

зерновых /

зерновых культур

Rake-Up

Положение зубьев мотовила

вертикальное

Расстояние между шнеком и

12 - 15

лотком жатки (мм)

Молотильный сегмент

снят

Установлен/снят

Устройство удаления остей

ВЫКЛ.

ВКЛ./ВЫКЛ.

Зазор между молотильным

барабаном и подбарабаньем

Установочный рычаг

Фиксатор сверху

Металлические сегменты

6,5 x 38

входного подбарабанья

** = альтернатива

Проволочные сегменты

10 x 35

входного подбарабанья

Воздушное сопло для

предварительного

отделения (отверстие снизу)

Скорость вращения

1000 - 1200

800 - 1000

1000 - 1200

650 - 800

1000

молотильного барабана

(об/мин)

Пластинчатые решета,

8 - 10

10 - 13

Раскрытие пластин

Верхнее решето (мм)

Пластинчатые решета,

8 - 10

10 - 13

Раскрытие пластин

Удлинитель (мм)

Пластинчатые решета,

3 - 5

5 - 8

Раскрытие пластин

Нижнее решето (мм)

Скорость вращения

750

700

вентилятора (об/мин)

Примечания

При

Перед началом

необходимости

молотьбы прокон-

См. в конце таблиц

снижение дутья

сультируйтесь с

молотьбы

семеноводческим

предприятием

Таблица молотьбы

Вид культуры/семян

Клевер, люцерна

Травы, легко

Травы, трудно

Полба

Тритикале

обмолачиваемые

Агрегат

Вид молотьбы

Комбайнирование,

Комбайнирование

обмолот на

обмолот из

вешалах/из

валков

Вместо зерновой жатки

Жатка

Жатка для

для зерновых /

зерновых культур

Rake-Up

Положение зубьев мотовила

вертикальное

на зацеп.

вертикальное

Расстояние между шнеком и

12 - 15

лотком жатки (мм)

Молотильный сегмент

снят

установлен*

при

Установлен/снят

необходимости

установлен*

Устройство удаления остей

ВКЛ.*

при

ВКЛ./ВЫКЛ.

необходимости

ВКЛ.*

Зазор между молотильным

барабаном и подбарабаньем

Установочный рычаг

Фиксатор сверху

Металлические сегменты

6,5 x 38

входного подбарабанья

12 x 38**

** = альтернатива

Проволочные сегменты

10 x 35

входного подбарабанья

Воздушное сопло для

предварительного

отделения (отверстие снизу)

Скорость вращения

1200

800 - 1000

1000 - 1200

1200

1350

молотильного барабана

(об/мин)

Пластинчатые решета,

8 - 10

Раскрытие пластин

Верхнее решето (мм)

Пластинчатые решета,

8 - 10

Раскрытие пластин

Удлинитель (мм)

Пластинчатые решета,

3 - 5

Раскрытие пластин

Нижнее решето (мм)

Скорость вращения

700

1200

1100

вентилятора (об/мин)

Примечания

О применении

Об уменьшении

клеверной

дутья см. в

См. в конце таблиц

молотилки см. в

Руководстве по

молотьбы

Руководстве по

молотьбе фирмы

CLAAS,

Специальные

культуры

Заслонки для удаления остей

В некоторых случаях необходимо предотвратить

во входном подбарабанье отделение отдельных

неободранных зерен или зерен с неудаленными

остями и использовать эти поверхности

подбарабанья для вытирания семян. Для этого

можно дополнительно подключить заслонки для

удаления остей.

Благодаря оптимальной подготовке урожая в зоне

входного подбарабанья обеспечивается раннее

отделение в главном подбарабанье.

Молотильный сегмент

Дополнительно к приведенному выше

мероприятию можно изменить переход

от входного подбарабанья к главному

подбарабанью, благодаря чему обмолачивание

происходит там еще интенсивнее.

Для этого можно установить молотильный

сегмент, который обеспечивает радиальное

согласование входа главного подбарабанья.

Благодаря этому можно снизить скорость

вращения молотильного барабана. При

улучшенном удалении остей или, соответственно,

обмолоте при этом обеспечивается оптимальное

качество зерна.

Влияние на функцию

полож.

отриц.

Заслонки

Обдирка,

Излишняя

для удаления

удаление

механическая

остей

остей,

нагрузка при

подготовка

легко

к раннему

обмолачиваемом

отделению

продукте

Молотильный

Обмолот

Структура

сегмент

Сход

соломы,

отделение

остаточного

зерна,

мощность чистки

Комбайн зерноуборочный CLAAS MEGA 370, MEGA 360, MEGA 350. Руководство - часть 14
