Ввод индикатора потерь в эксплуатацию
Начните работать со скоростью движения
передним ходом, соответствующей стеблестою.
Если после прохождения достаточно большого
расстояния четвертая или пятая лампа
светящихся полос (1 и 2) горит непрерывно,
следует остановить комбайн и произвести
контроль потерь в валке соломы.
- Если потери зерна приемлемы, продолжайте
работать с прежними установками.
- Если потери в системе отделения зерна
слишком высокие, увеличьте установку
на ручке (В) примерно на половину единицы
или на одну единицу.
Затем выберите такую скорость движения, чтобы
снова загорелась четвертая или пятая лампа в
светящихся полосах.
При приемлемых потерях зерна, на что указывает
четвертая или пятая лампа, на данной скорости
движения достигается оптимальная
производительность молотьбы.
Такую настройку индикатора потерь необходимо
производить, как описано выше, каждый день
утром по росе, затем в полдень, когда абсолютно
сухо, и вечером при растущей влажности воздуха.
При индикации слишком высоких потерь
на светящейся полосе (решетный стан) проверьте
настройку комбайна, в особенности образование
слоя на решетах, и устраните причину.
При правильном предварительном выборе
культуры на ручке (А) и хорошо настроенной
системе очистки горит одна из ламп в нижней
части светящейся полоски.
(рис. 32)
УБОРКА ЗЕРНА
Опасность!
Работы по техническому обслуживанию,
уходу и очистке, а также устранение
неисправностей должны выполняться
только при отключенном приводе и
остановленном двигателе - выньте ключ
зажигания!
Шнеки и шнековые лотки

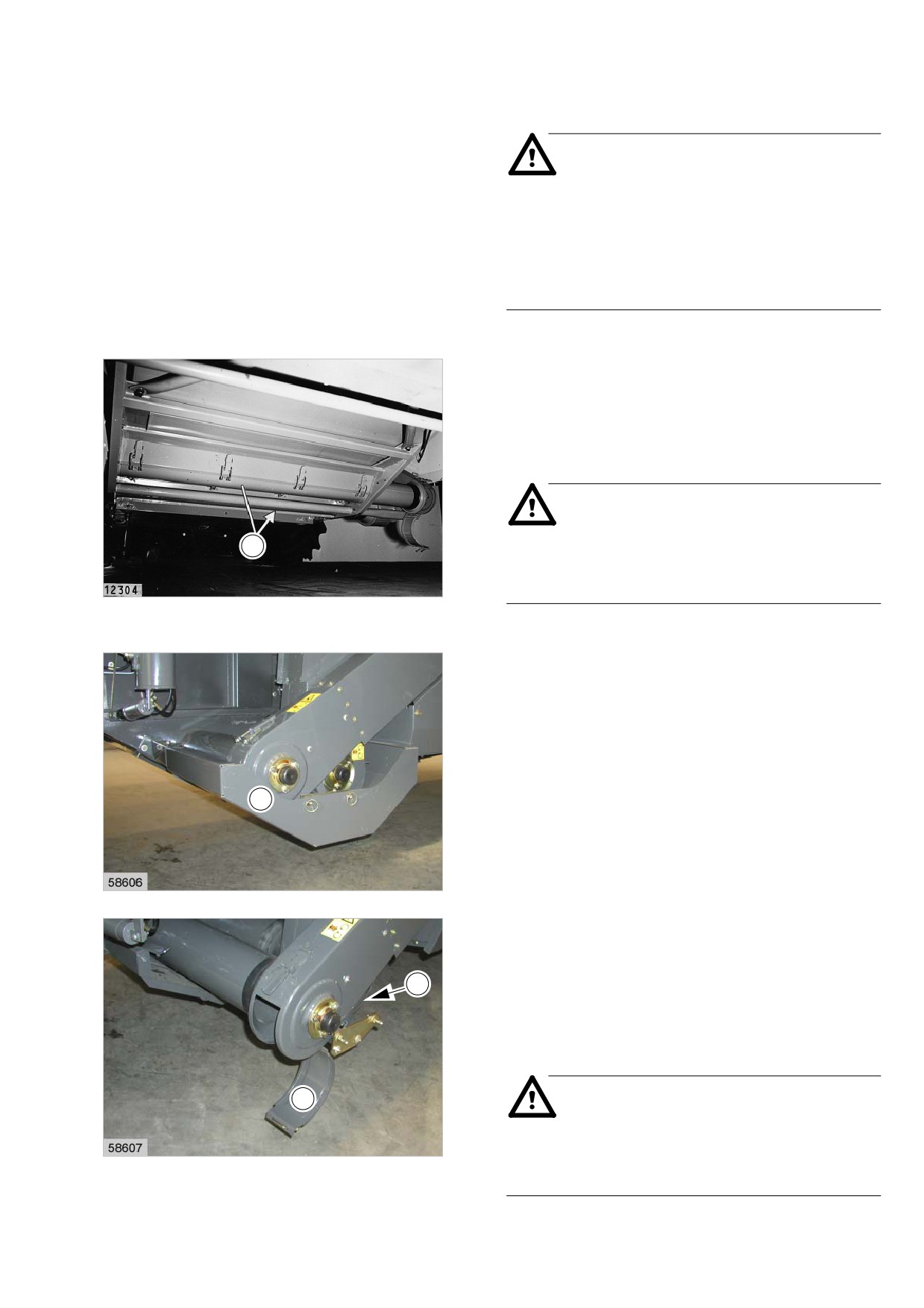

Очищайте лотки зернового шнека и шнека для
схода при смене культуры или при наличии
скоплений. Для этого откройте крышки лотков (4).
(рис. 1)
Опасность!
Соблюдайте особую осторожность при
4
контакте со шнеками - острые кромки,
опасность травмирования!
1
Элеваторы
Толкающие элеваторы подают транспортируемый
продукт вверх с помощью резиновых скребков на
нижней или на передней стороне шахты
элеватора.

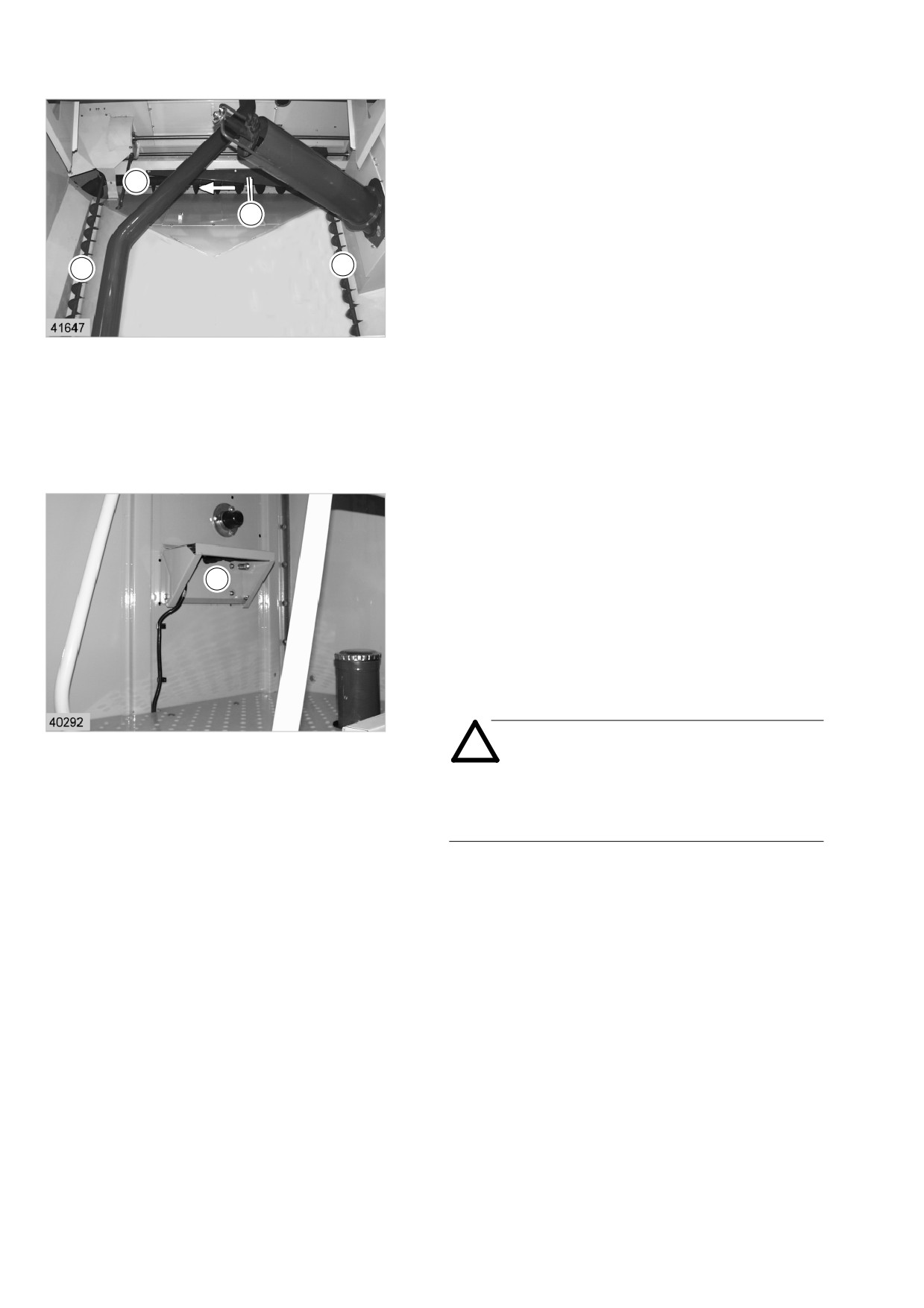

Для контроля натяжения цепи откройте заслонки
на лапе зернового элеватора и элеватора для
C
схода (А и В).
Сначала снимите защитное приспособление (С),
если таковое имеется.
2

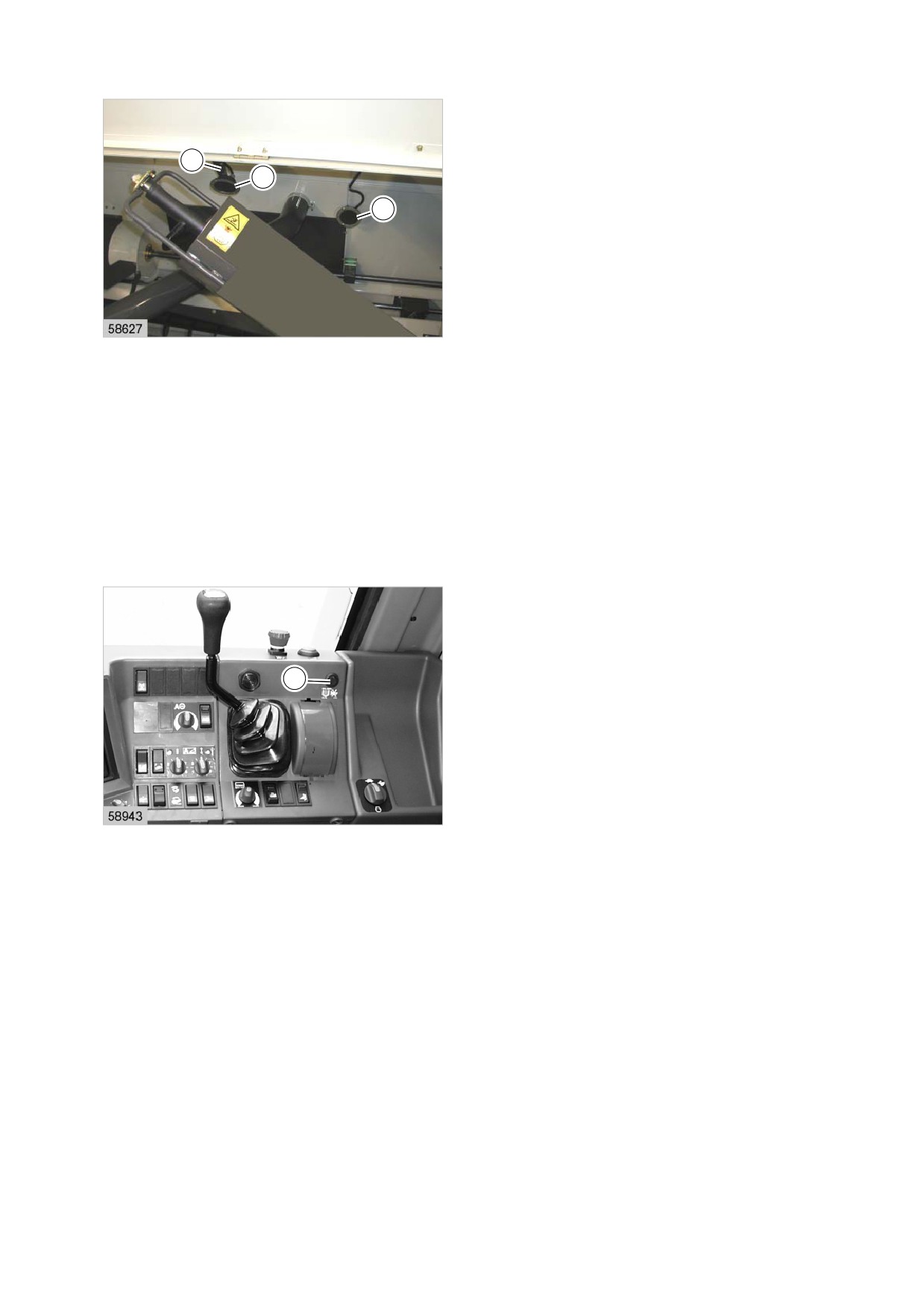

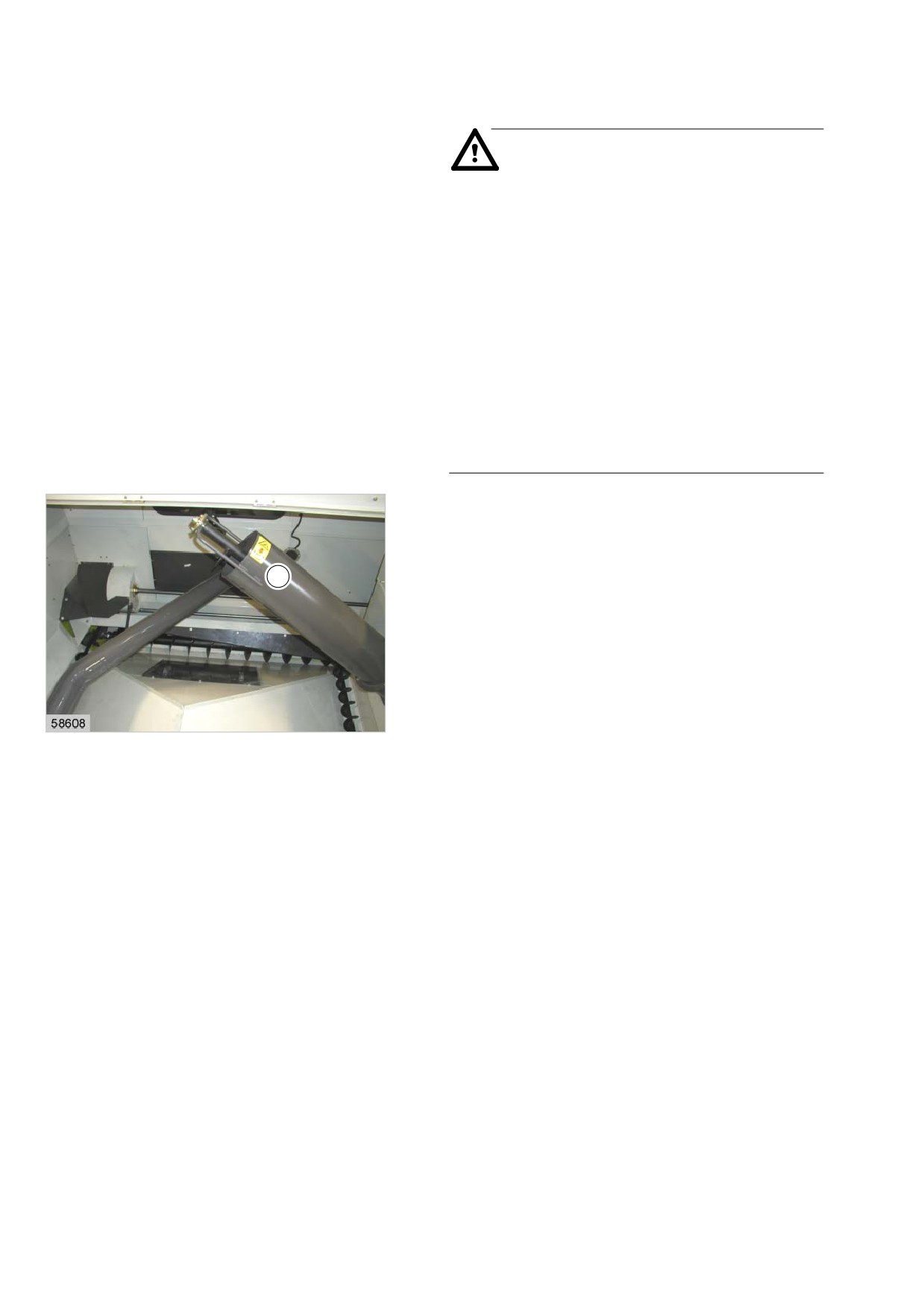

При образовании заторов кроме шнековых лотков
откройте также заслонки (А и В) на лапе
элеватора.
Заторы следует устранять только при
остановленных шнеках и, по мере возможности,
B
рукой. После этого дайте комбайну поработать на
холостом ходу. Проверьте, плотно ли
закрываются заслонки при закрывании.
(рис. 2, 3)
A
Опасность!
Соблюдайте особую осторожность при
3
контакте со шнеками - острые кромки,
опасность травмирования!
Зерновой бункер
Опасность!
В зерновом бункере расположены
транспортные шнеки, которые
вследствие принципов их работы
невозможно полностью защитить от
соприкосновения.
☞При устранении заторов и при взятии
проб используйте вспомогательные
приспособления, например стержень
или черпак!
☞Прежде чем войти в зерновой бункер,
обязательно выключите комбайн и
двигатель. Обеспечьте невозможность
включения комбайна в это время
другими лицами.

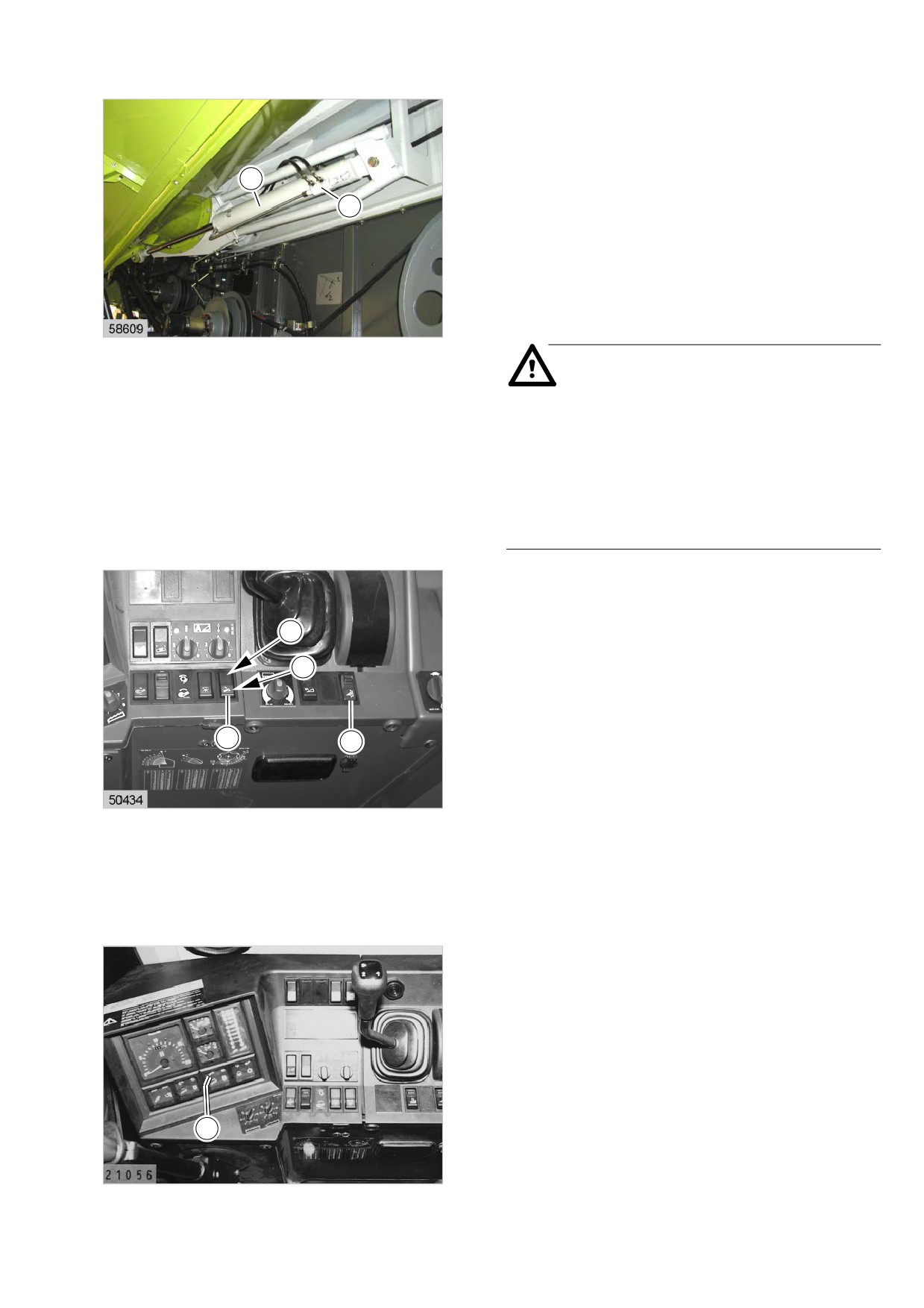

Заполнение зернового бункера:
Зерновой бункер заполняется зерновым
элеватором и центральным загрузочным
шнеком (Z).
Z
(рис. 4)
4

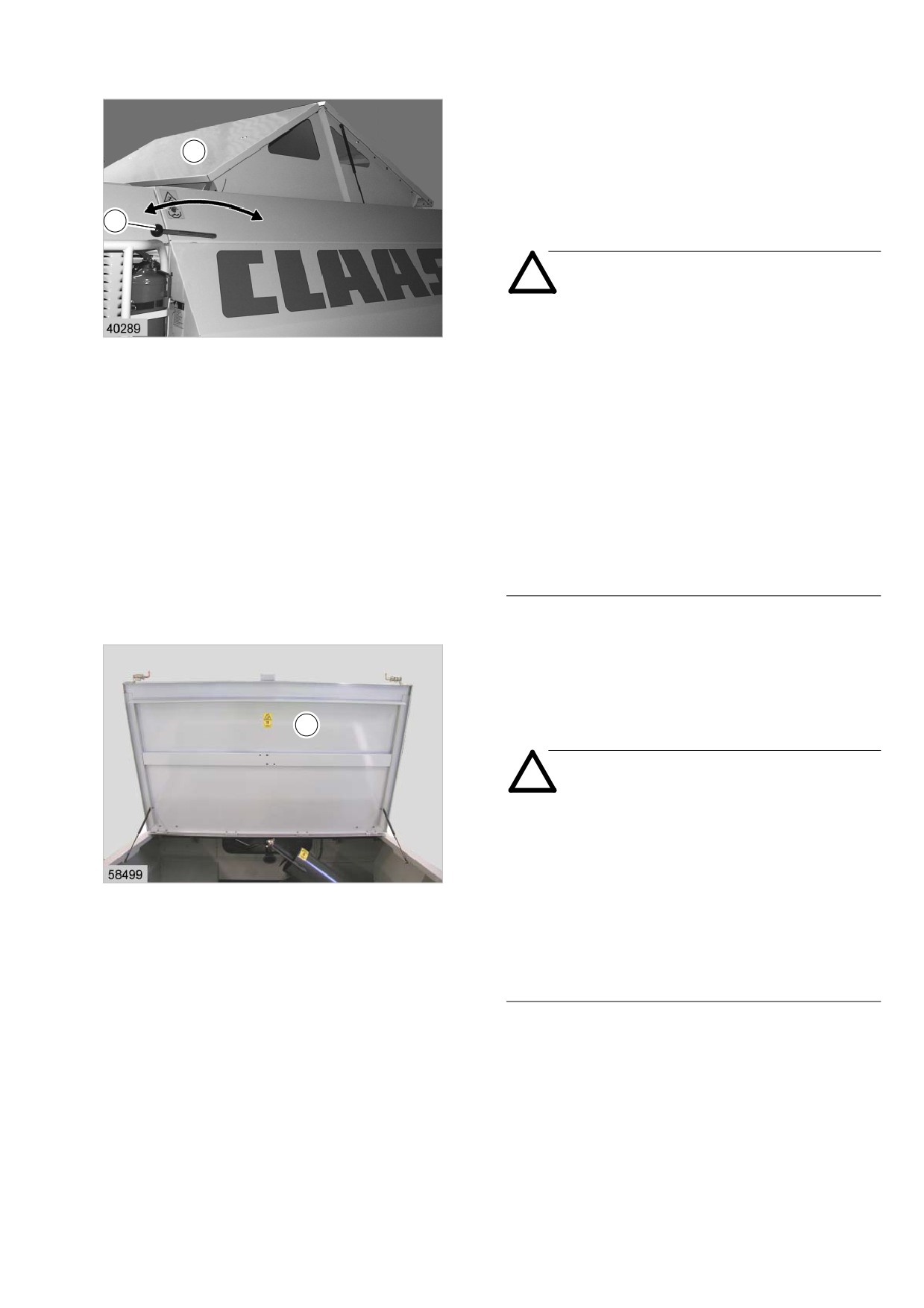

Крышка зернового бункера

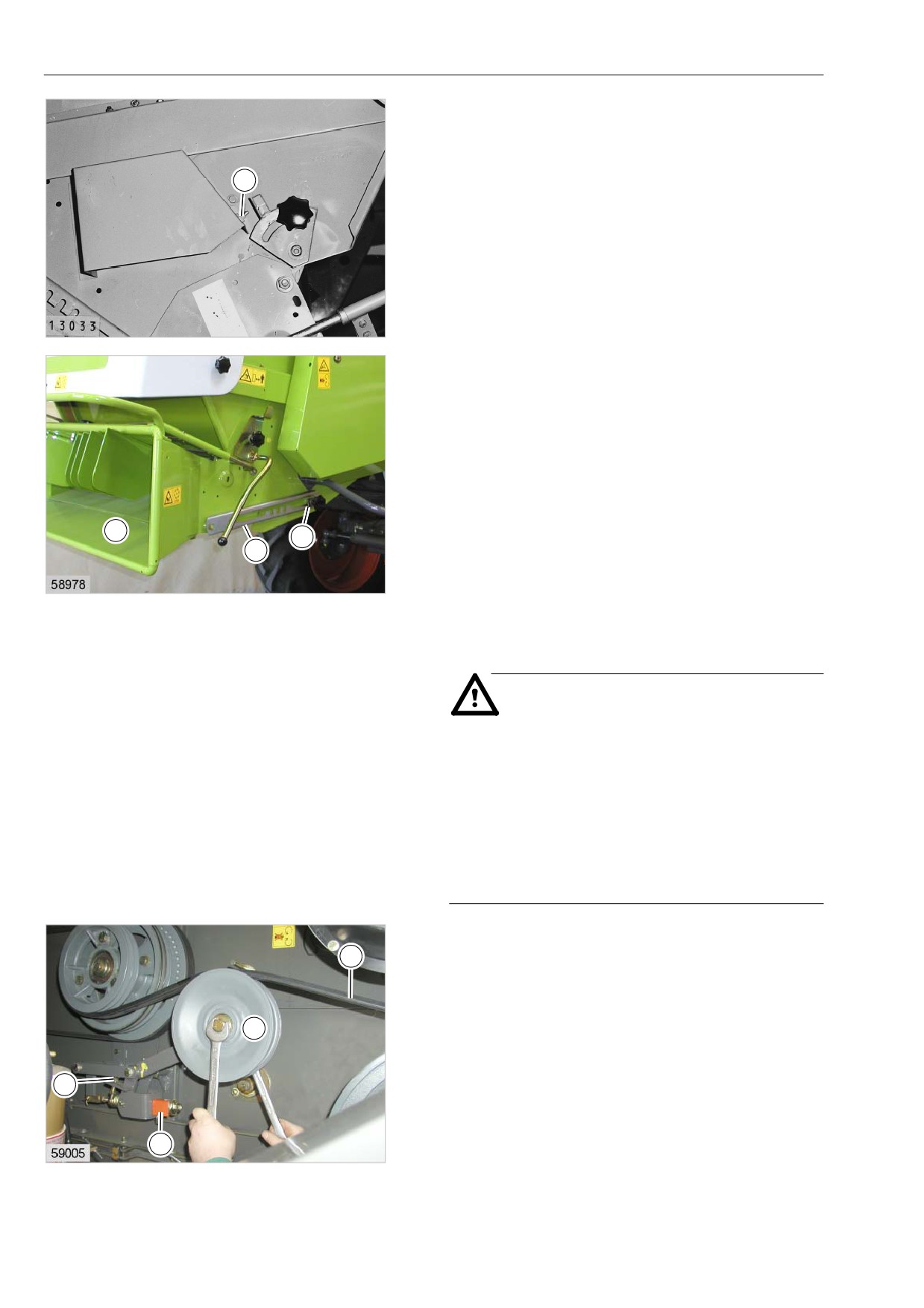

Передняя крышка зернового бункера:
D
Переднюю крышку зернового бункера (D) можно
открыть с мостков с помощью кривошипной
рукоятки (S).
S
(рис. 5)
Внимание!
Во время работы передняя крышка
зернового бункера (D) должна быть
5
открыта.
При заполненном зерновом бункере
крышку нельзя ни открывать,
ни закрывать. В противном случае
возможно повреждение крышки бункера
или открывающего механизма.
Работая с закрытым зерновым бункером,
нужно следить за тем, чтобы бункер был
заполнен не полностью. При
необходимости установите верхний
индикатор заполнения бункера (100%)
на более низкую отметку.
Задняя крышка зернового бункера:
Задняя крышка зернового бункера (R) также
может открываться.
R
(рис. 6)
Внимание!
Заднюю крышку зернового бункера
можно открывать только в том случае,
если закрыта передняя крышка бункера.
Во время работы задняя крышка
6
зернового бункера должна оставаться
закрытой.
При движении по дорогам общего
пользования крышки зернового бункера
должны быть закрыты.
Опорожнение зернового бункера

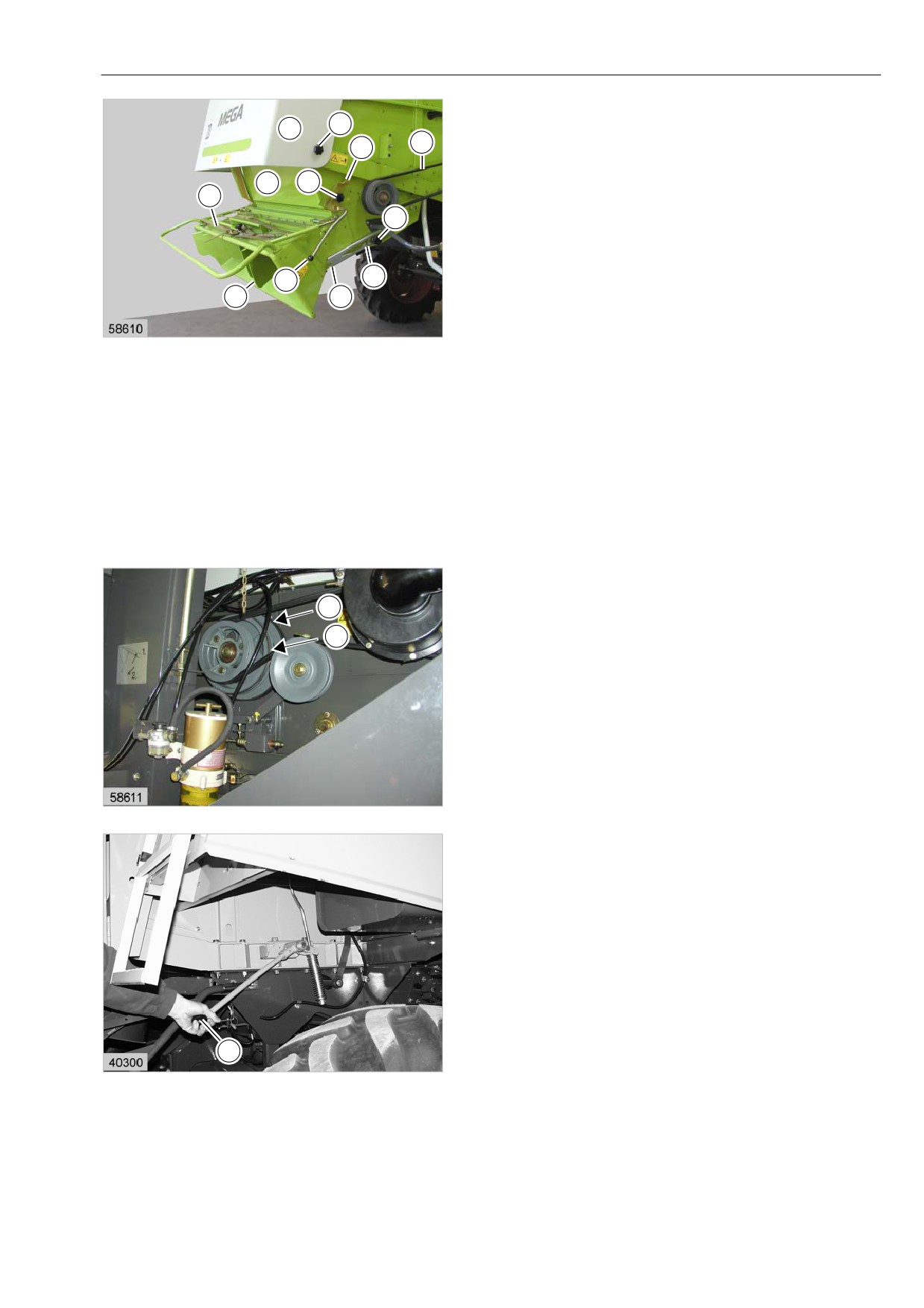

Зерно подается по наклонным плоскостям и двум
боковым подводящим шнеками (S) на нижний
разгрузочный шнек (Е). Отсюда зерно
E
транспортируется влево (по направлению
стрелки) и дальше по выпускному шнеку
B
в выпускной трубе зернового бункера на
транспортное средство.
S
S
Благодаря коническим пластинам (В) входные
шлицы к нижнему разгрузочному шнеку бункера с
левой стороны шире, чем с правой. Это
предотвращает скопления в разгрузочных шнеках
7
при обработке хорошо скользящих культур.
При обработке плохо скользящих культур
(например семена трав и т.п.) можно при
необходимости убрать одну или обе пластины.
(рис. 7)

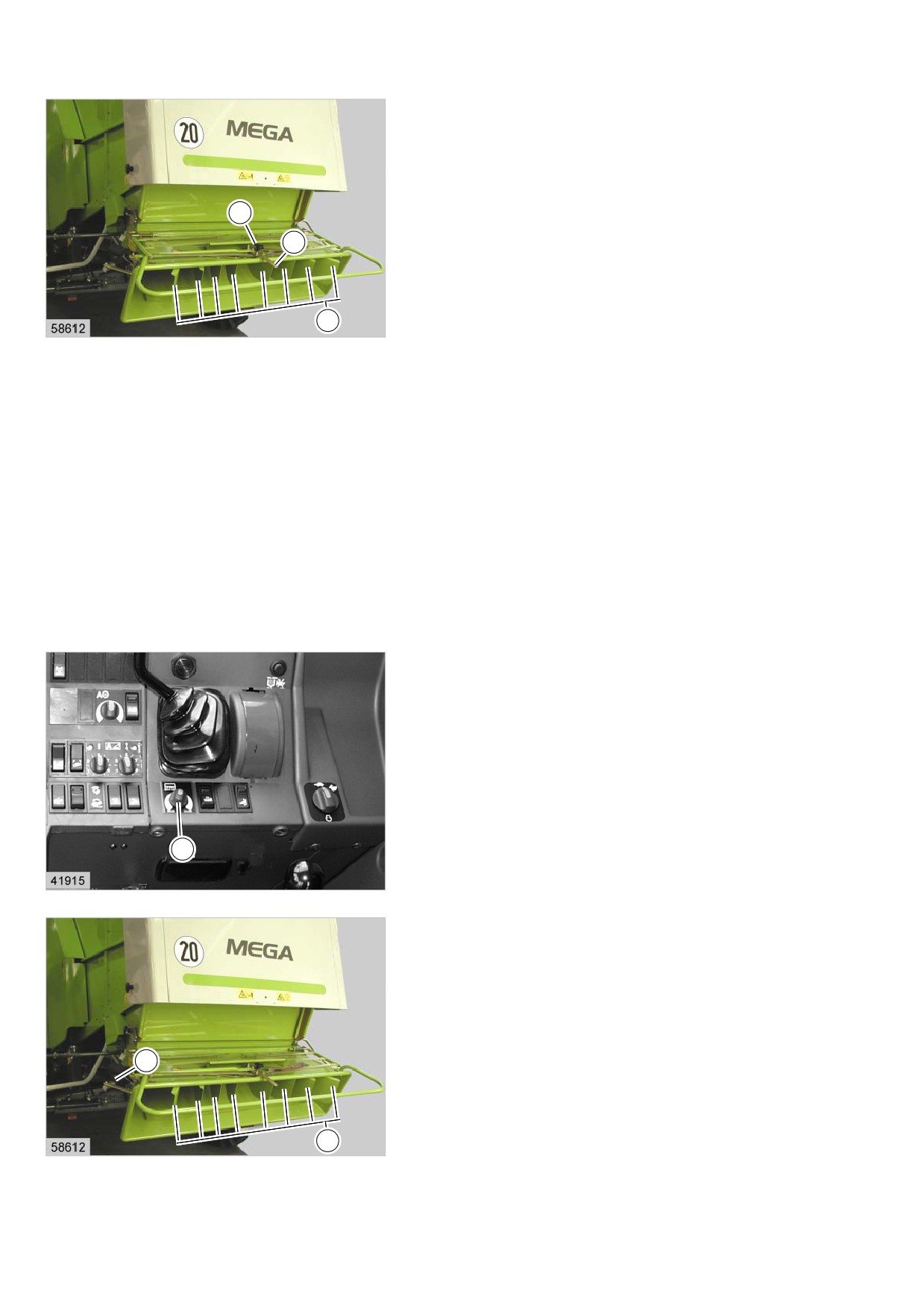

Задняя подножка с предохранительным
выключателем
(до № машины ...)
На задней подножке (G) находится
G
предохранительный выключатель.
При работающем главном приводе и/или во время
опорожнения зернового бункера эти приводы
выключаются, как только кто-либо наступит на
эту подножку.
(рис. 8)
8
Внимание!
Включить приводы снова можно только
при низкой скорости вращения двигателя
на холостом ходу.
Выпускная труба зернового бункера

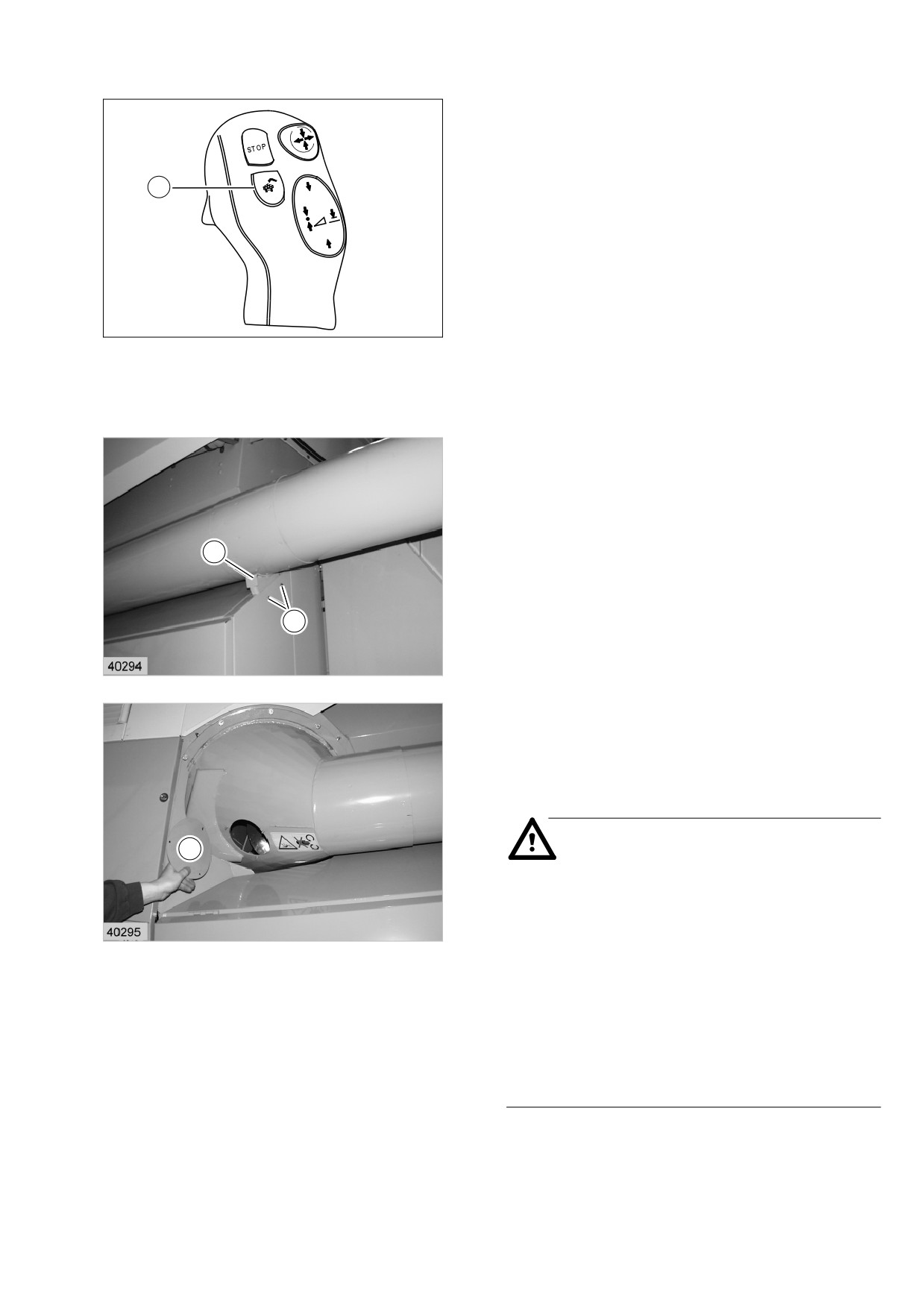

Выпускная труба зернового бункера выдвигается
и задвигается с помощью гидравлического
цилиндра (А).
A
до № машины ...:
C
С помощью запорного блока (С) улавливаются
внутренние утечки в гидравлическом
блоке управления и предотвращается
самопроизвольное перемещение выпускной
трубы бункера.
(рис. 9)
9
Опасность!
При повороте выпускной трубы
зернового бункера никто не должен
находиться в зоне поворота!
При движении по дорогам общего
пользования выпускная труба зернового
бункера должна быть полностью
задвинута.
Поворот выпускной трубы зернового бункера:
(до № машины ...)
Запустите двигатель и включите
E
предохранительный выключатель (65).
A
A = выдвигание выпускной трубы
E = задвигание выпускной трубы

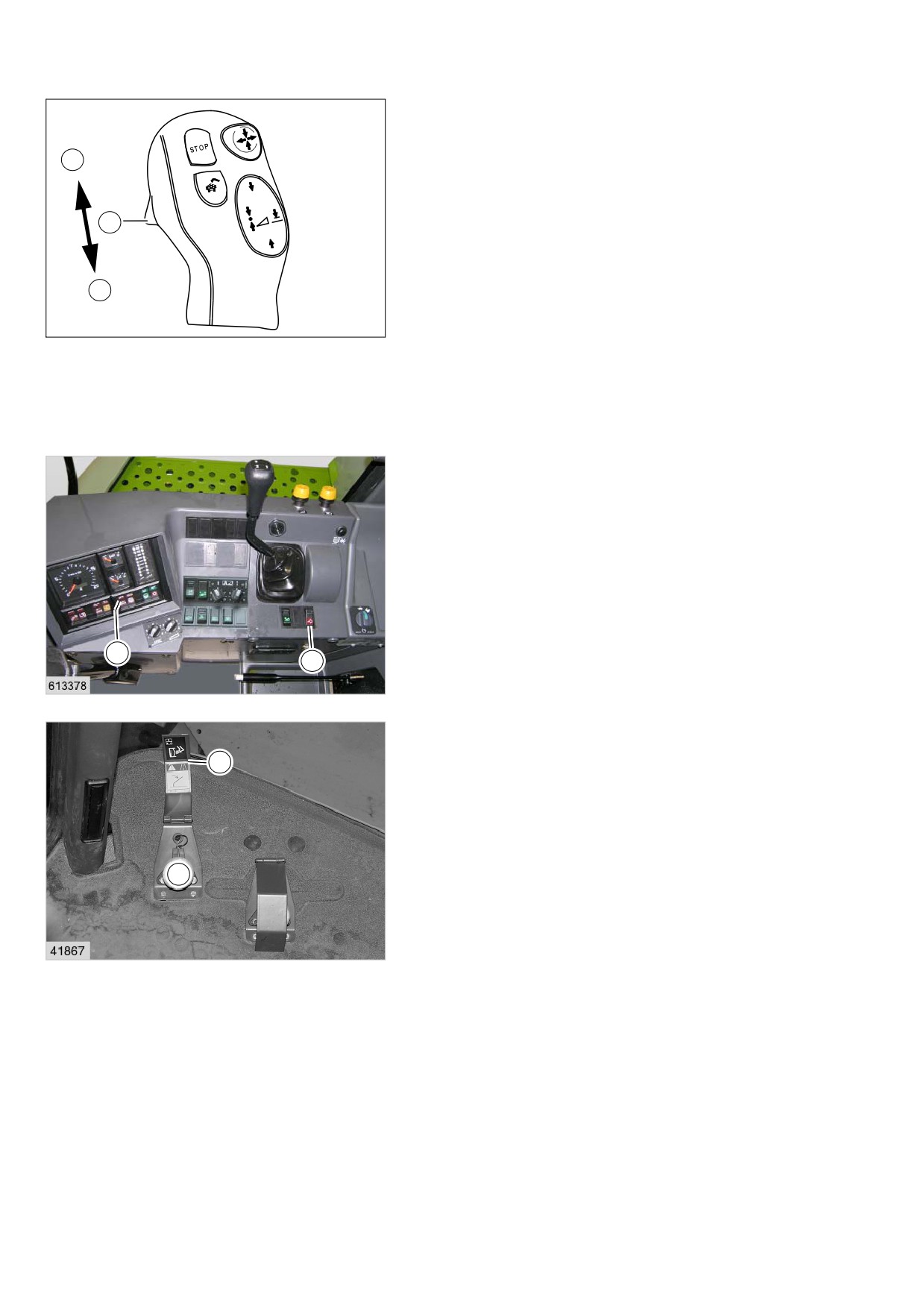

Переключите перекидной выключатель (61)
в соответствующее конечное положение.
61
65
Выпускная труба приводится в соответствующее
конечное положение с помощью реле времени
(25 секунд).
10
Процесс поворота можно прервать, установив
перекидной выключатель (61) в среднее
положение.
(рис. 10)
При выдвинутой выпускной трубе зернового
бункера горит контрольная лампа (31) на
информационном дисплее молотильной
установки.
(рис. 11)
31
11
Поворот выпускной трубы зернового бункера:
(с № машины ...)
Запустите двигатель и включите
A
предохранительный выключатель (65).
A = выдвигание выпускной трубы
E = задвигание выпускной трубы
11
Нажмите выключатель (11) в соответствующем
направлении (A, E).
E
Выпускная труба приводится в соответствующее
конечное положение с помощью реле времени
613376
(25 секунд).
12
Процесс поворота можно прервать повторным
нажатием выключателя (11).
(рис. 12, 13)
При выдвинутой выпускной трубе зернового
бункера горит контрольная лампа (31) на
информационном дисплее молотильной
установки.
(рис. 13)
31
65
13
Включение/выключение опорожнения
зернового бункера
S
(до № машины ...)
Включите предохранительный выключатель (65).
Как только загорится контрольная лампа
на информационном дисплее молотильной
установки (поворот выпускной трубы зернового
F
бункера), можно включить процесс опорожнения
зернового бункера путем нажатия ногой
выключателя (F). Опорожнение зернового
бункера возможно только при нажатом
14
выключателе.
Для движения по дороге накиньте
предохранительную скобу (S).
(рис. 10, 14)
Включение/выключение опорожнения
зернового бункера
(с № машины ...)
Включите предохранительный выключатель (65).
10
Как только загорится контрольная лампа
на информационном дисплее молотильной
установки (поворот выпускной трубы зернового
бункера), можно включить процесс опорожнения
зернового бункера путем нажатия
выключателя (10).
При повторном нажатии выключателя (10)
613376
15
процесс опорожнения зернового бункера
выключается.
(рис. 13, 15)
Транспортное положение выпускной трубы
зернового бункера

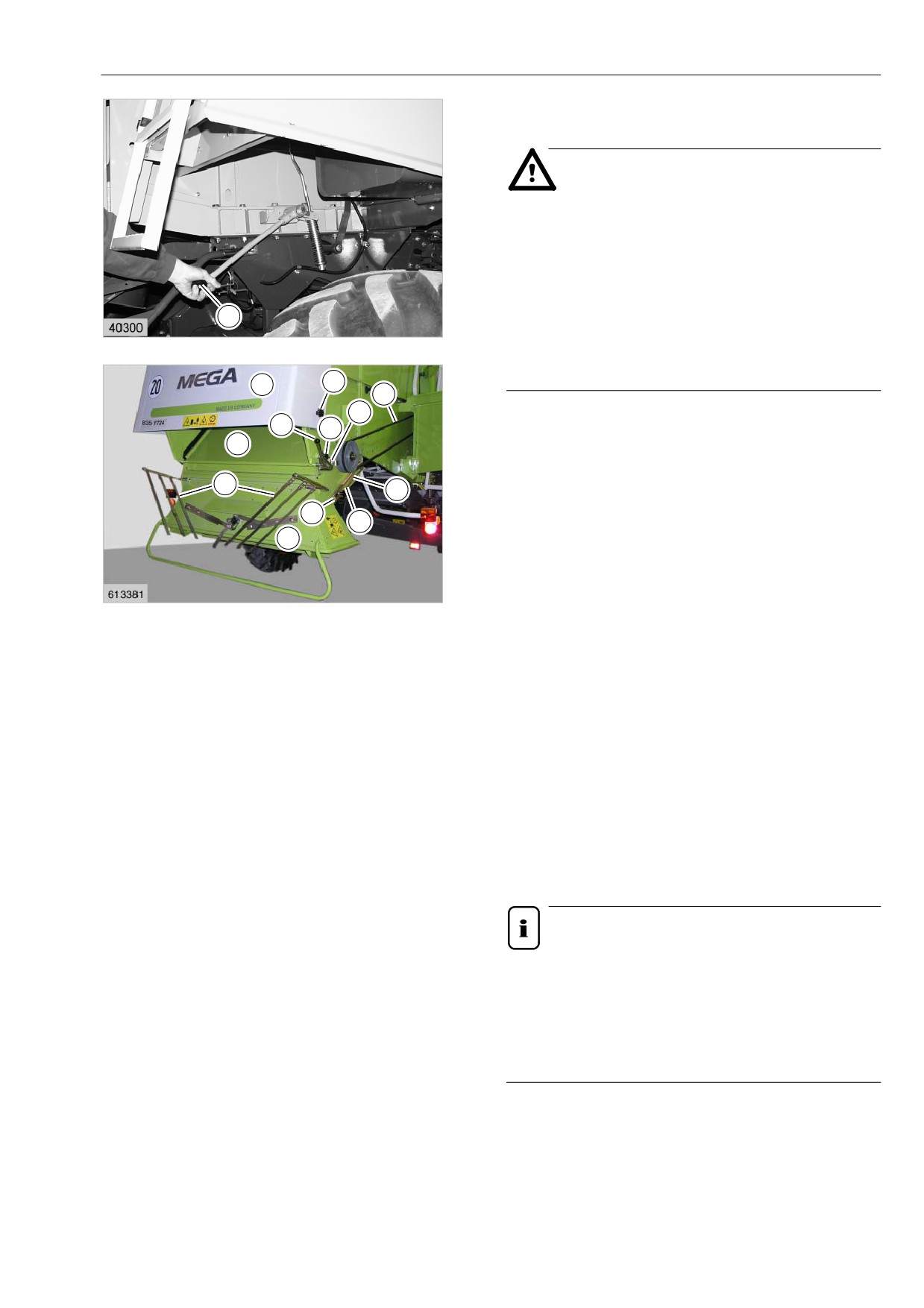

В транспортном положении выпускная труба
зернового бункера лежит на опоре (Н).
Ослабьте болты (S) и установите опору (Н) на
H
такой высоте, чтобы выпускная труба надежно
лежала на опоре.
Крепко затяните болты (S).
S
(рис. 16)
16

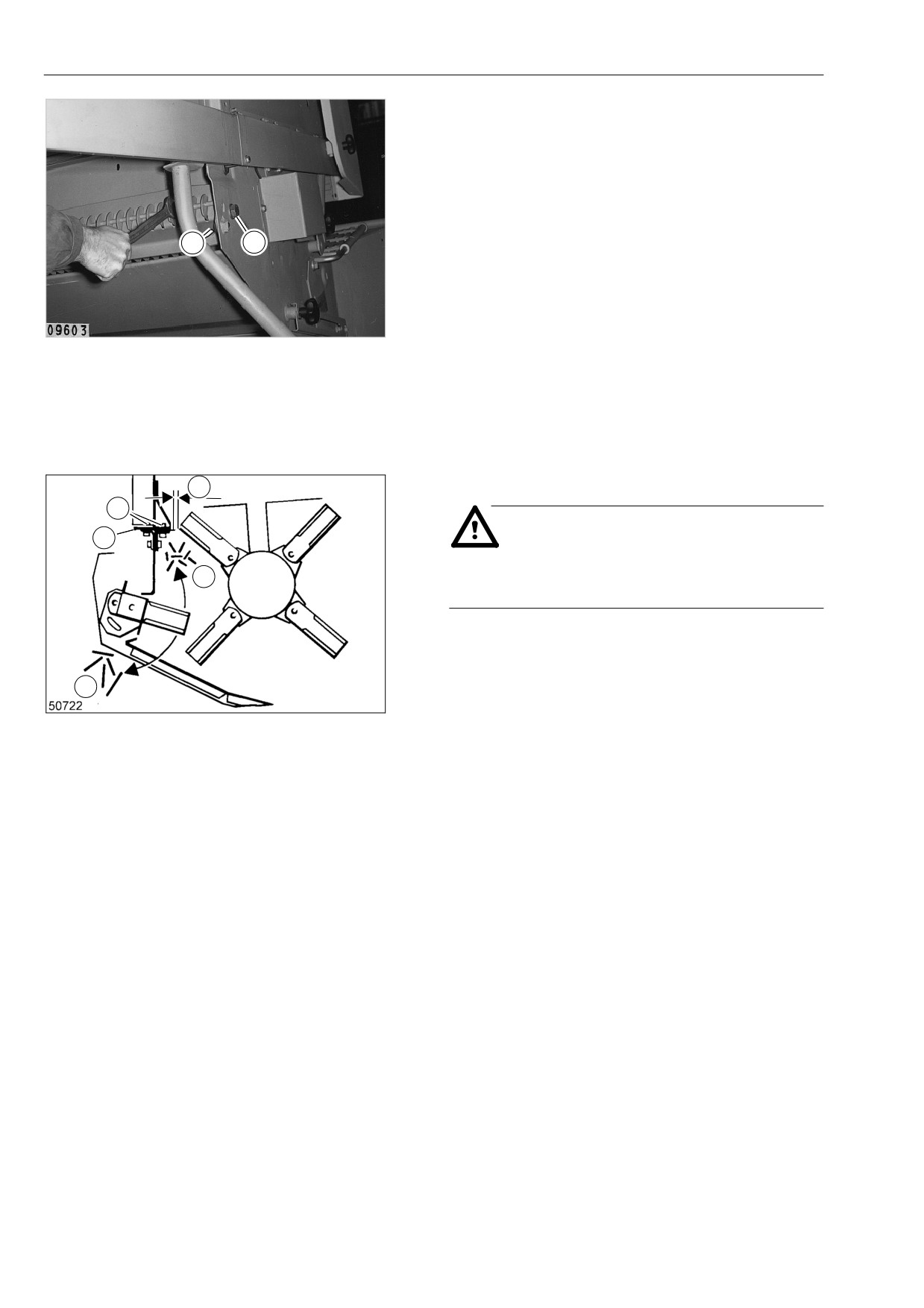

Очистные заслонки выпускной трубы
зернового бункера
Для чистки выпускной трубы зернового бункера,
например, при смене культуры, можно снять
заслонку (К).
Опасность!
K
Прежде чем открыть заслонку (К),
выключите опорожнение зернового
бункера. Остановите двигатель и
выньте ключ зажигания.
17
Обязательно подождите, пока
остановится разгрузочный шнек,
и только потом откройте заслонку.
Соблюдайте особую осторожность при
контакте с разгрузочным шнеком -
острые кромки, опасность
травмирования!
(рис. 17)
Обслуживание базовой машины
Привод шнеков зернового бункера
V
1
Разгрузочные шнеки зернового бункера
приводятся в действие с помощью
промежуточного вала (V), приводного вала (А) и
2
стальных роликовых цепей (1 и 2), расположенных
A
с правой стороны.
(рис. 18)
S
18
Срезной винт - опорожнение зернового
бункера
Срезной винт (S) в цепном колесе привода
разгрузочных шнеков зернового бункера
защищает разгрузочные шнеки от повреждений.
При замене срезного винта его следует
устанавливать в направлении изнутри наружу.
(рис. 18)
Срезной болт - см. с. 5.3.1, Предохранительные
устройства.

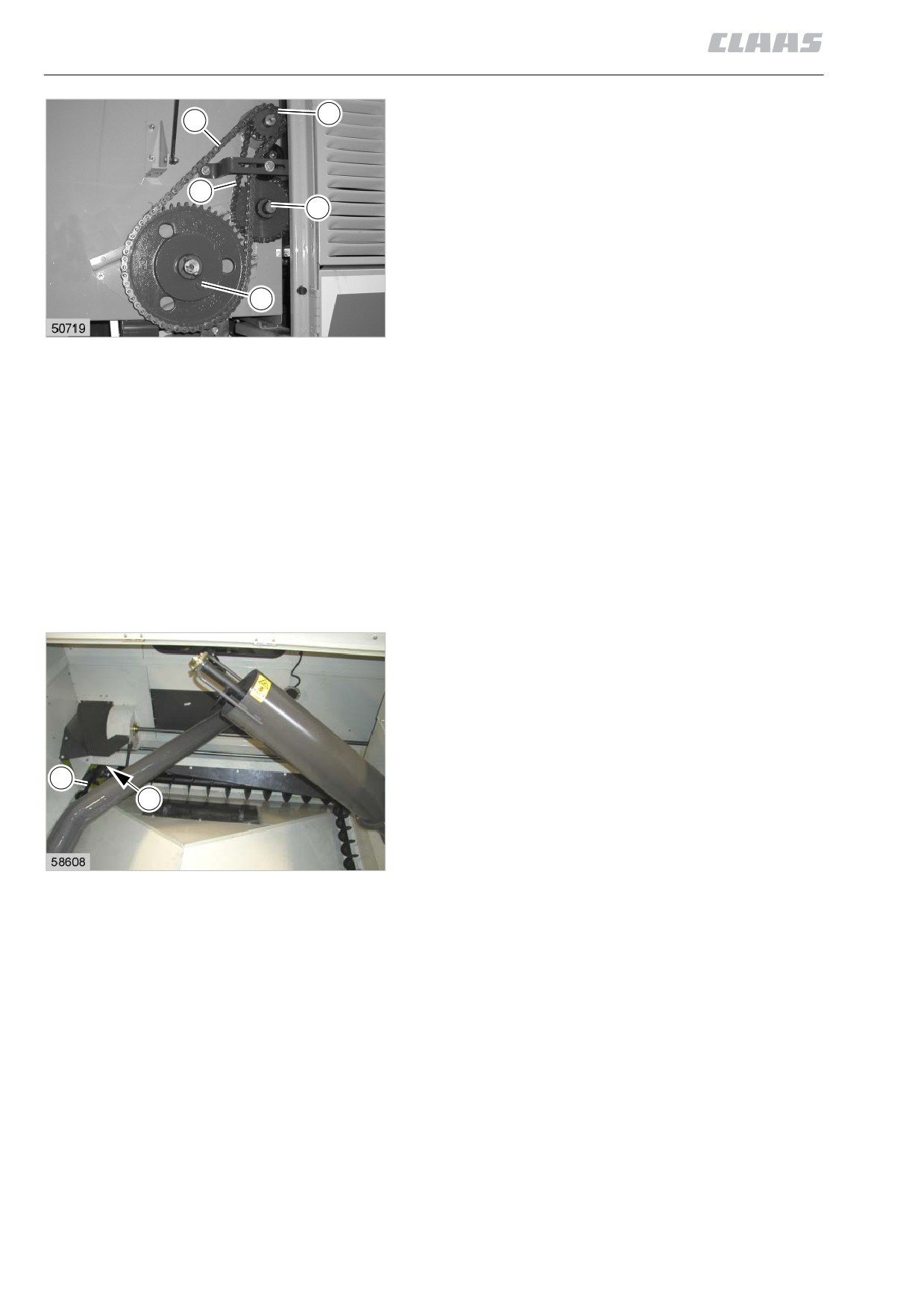

Привод подающих шнеков
Боковые подающие шнеки (S) приводятся в
действие с помощью угловой передачи (W) от
приводного вала.
(рис. 19)
S
W
19
Сигнализатор заполнения зернового бункера
Сигнализатор показывает степень заполнения
зернового бункера с помощью контрольных
L
ламп (34 и 37) на информационном дисплее
E
молотильной установки.
M
Датчик (М) через микровыключатель включает
контрольную лампу (37) при заполнении зернового
бункера на 70 процентов.
При полном бункере датчик (Е) сигнализирует с
помощью контрольной лампы (34), что зерновой
бункер абсолютно полон.
20
Датчик (Е) можно перемещать по
перфорированной шине (L), чтобы в зависимости
от возможностей разгрузки можно было
индивидуально использовать промежуток
времени между моментом включения контрольной
лампы (34) и разгрузкой.
За заполнением зернового бункера можно, кроме
этого, наблюдать с площадки водителя через
большие окна.
(рис. 20)
Акустический сигнализатор заполнения
зернового бункера
При заполнении зернового бункера на 70%
датчик (М) включает контрольную лампу (37) на
47
информационном дисплее молотильной
установки, а зуммер издает непрерывный
звуковой сигнал.
Выключить зуммер можно нажатием
клавиши (47).
Указание: при работе на неровной местности
может случиться, что из-за перекатывания зерна
21
сигнализатор 70-процентного заполнения снова
выключится и включится.
(рис. 20, 21)
СОЛОМОИЗМЕЛЬЧИТЕЛЬ /
РАЗБРАСЫВАТЕЛЬ ПОЛОВЫ
Соломоизмельчитель
Опасность!
Под защитным кожухом
соломоизмельчителя находятся опасные
режущие механизмы, поэтому во время
работы соломоизмельчителя следует
держаться от него на достаточном
расстоянии.
☞При выполнении любых работ на
соломоизмельчителе выключите
молотилку, остановите двигатель и
выньте ключ зажигания. (Осторожно,
вращающиеся ножи.)
☞Прежде чем включить комбайн,
удостоверьтесь, что никто не
находится в опасной зоне
соломоизмельчителя.
☞При выключении комбайна учитывайте
движение ножевого барабана по
инерции!
При использовании для обработки кукурузы
дооснастите измельчитель дополнительным
приспособлением для сбора кукурузы и
уменьшите скорость вращения.
Перед вводом измельчителя в эксплуатацию
проверьте
1. ножи на наличие повреждений, а также
крепление вращающихся ножей
2. натяжение клиновых ремней
3. свободу движения клиновых ремней
в защитных кожухах
4. установку контрножей на требуемую длину
измельчения
5. установку поперечного ножа
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
аккумуляторной батареи!
Регулировка длины измельчения
Длину измельчения можно изменять путем
поворачивания ножедержателя. Для этого
ослабьте болты с шестигранной головкой (5 и 6) с
обеих сторон измельчителя. Ножедержатель
можно повернуть с помощью ключа.
Направление А = уменьшение длины измельчения
5
6
Направление В = увеличение длины измельчения
По окончании регулировки снова затяните болты с
шестигранной головкой (5 и 6) с обеих сторон.
(рис. 1, 2)
1
При измельчении соломы рапса мы рекомендуем
переставить контрножи в крайнее нижнее
положение.
Регулировка поперечного ножа
Y
U
Опасность!
Q
Осторожно - опасность травмирования,
A
надевайте перчатки.
Для регулировки поперечного ножа ослабьте
крепежные болты (U) в продольных отверстиях.
Отрегулируйте поперечный нож (Q) таким
B
образом, чтобы расстояние (Y) при полностью
2
выдвинутых ножах составляло 5 мм.
По окончании регулировки снова крепко затяните
крепежные болты (U).
(рис. 2)
Ввод соломоизмельчителя в эксплуатацию
1
S
- Отведите кожух (S) вперед и зафиксируйте
K
P
с обеих сторон с помощью грибковой
ручки (1).
E
2
R
- Ослабьте грибковую ручку (2). Отведите
3
пластину на входе соломы (Е) в кожухе
соломоспуска до конца назад с помощью
рычага (N). Фиксатор (Р) освобождает
A
клиноременный шкив для привода
N
измельчителя.
V
B
- Вытяните направляющую решетку (R) из
3
фиксатора и подсоедините. Ослабьте
грибковые ручки (3) с обеих сторон.
- Поднимите регулировочную пластину (B) с
левой стороны. Поднимите
распределительную воронку (V) таким
образом, чтобы регулировочные пластины (В)
с обеих сторон вошли в канавки (А).
- Затяните грибковые ручки (3).
(рис. 3)
- Ослабьте приводной клиновой ремень (K) с
помощью натяжного рычага (H). Переложите
G
приводные клиновые ремни с наружного
клиноременного шкива холостого хода на
M
внутренний приводной клиноременный шкив и
натяните с помощью натяжного рычага (Н).
Следите за тем, чтобы клиновой ремень
лежал во внутренней канавке (G) шкива
промежуточной передачи. Канавка (М)
предназначена для обработки кукурузы.
- Закройте защитный кожух. Измельчитель
4
готов к эксплуатации.
(рис. 3, 4, 5)
H
5
Регулировка ширины разброса
Ширина разброса в измельчителе может
регулироваться в соответствии с шириной
режущих механизмов путем регулировки
разбрасывающих листов (L) с помощью
рычага (О).
4
Для регулировки ослабьте грибковую ручку (4) и
O
отведите рычаг (О) влево или вправо в
зависимости от требуемой ширины разброса.
Рычаг влево = увеличение ширины разброса
L
Рычаг вправо = уменьшение ширины разброса
6
По окончании регулировки снова затяните
грибковую ручку.
(рис. 6)
Электрическая регулировка разбрасывающих
листов (оборудование по выбору)
С помощью электрической регулировки
разбрасывающих листов можно переместить
разбрасывающее приспособление измельчителя
вправо или влево. Это дает особые преимущества
при работе на склонах и с боковым ветром. Это
предотвращает падание измельченной массы в
еще не скошенную культуру.
Регулировка разбрасывающих листов
При активизации регулятора средней линии (62)
производится перемещение разбрасывающих
листов (L) с помощью двигателя (М).
Направление вращения регулятора является
также направлением установки разбрасывающих
листов.
(рис. 7, 8)
62
7
M
L
8
Остановка измельчителя и переналадка
на укладку в валки
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
H
- Выньте ключ зажигания!
9
- Выньте ключ разъединителя
аккумуляторной батареи!
S
1
K
P
-
Ослабьте приводной клиновой ремень (K) с
N
2
помощью натяжного рычага (H). Переложить
E
клиновой ремень с внутреннего приводного
клиноременного шкива на наружный
R
B
клиноременный шкив холостого хода. Снова
натяните клиновой ремень.
3
T
V
-
Отведите кожух (S) назад и зафиксируйте
с обеих сторон в задних резьбовых
отверстиях с помощью грибковой ручки (1).
10
-
Ослабьте грибковые ручки (3) с обеих сторон.
Поднимите регулировочную пластину (B) с
левой стороны. Отведите распределительную
воронку (V) до конца вниз. Снова затяните
грибковые ручки в пазах (Т).
-
Ослабьте грибковые ручки (2). Отведите
лист на входе соломы (Е) до конца вперед
с помощью рычага (N). Снова затяните
грибковые ручки. Приводной клиноременный
шкив заблокирован фиксатором (Р) для
клинового ремня.
-
Вытяните направляющую решетку (R) из
фиксатора, поднимите вверх и зафиксируйте.
Закройте защитный кожух. Измельчитель
переналажен на укладку соломы в валки.
Указание!
При неблагоприятном положении
соломотрясов может случиться, что лист
на входе соломы (Е) при повороте будет
утыкаться в самотечные трубы
соломотрясов. В этом случае следует слегка
повернуть соломотрясы от руки.
(рис. 9, 10)
Отключение контроля функции измельчителя:
При откинутом вперед листе на входе соломы
контроль функции измельчителя отключается с
помощью выключателя (S).
S
(рис. 11)
11
Сцепка с тележкой для транспортировки
жатки
Поднимите распределительную воронку (V) до
конца вверх и закрепите в канавках (W)
регулировочных пластин (В).
(рис. 12)
V
W
B
12
Изменение скорости вращения
измельчителя с обмолота зерновых на
обмолот кукурузы
Опасность!
Любые работы на приставке и/или
машине должны выполняться только при
выключенном приводе и выключенном
дизельном двигателе.
- Выключите дизельный двигатель!
- Выньте ключ зажигания!
- Выньте ключ разъединителя
аккумуляторной батареи!
- Снимите приводной ремень (22) вытяжного
вентилятора.
21
- Разблокируйте болт (Т) и вверните дальше.
- Ослабьте клиновой ремень (21):
(до № машины ...)
E
Оттяните натяжной ролик (Е) вниз, вставьте
U-образный элемент (изготавливается
самостоятельно) и зафиксируйте пружинным
T
штекером.
- Отвинтите натяжной ролик (Е).
U
- Снимите клиновой ремень (21) на
13
промежуточной передаче.
(рис. 13, 14)
содержание .. 11 12 13 14 ..
