Комбайн зерноуборочный CLAAS MEGA 370, MEGA 360, MEGA 350. Руководство - часть 11

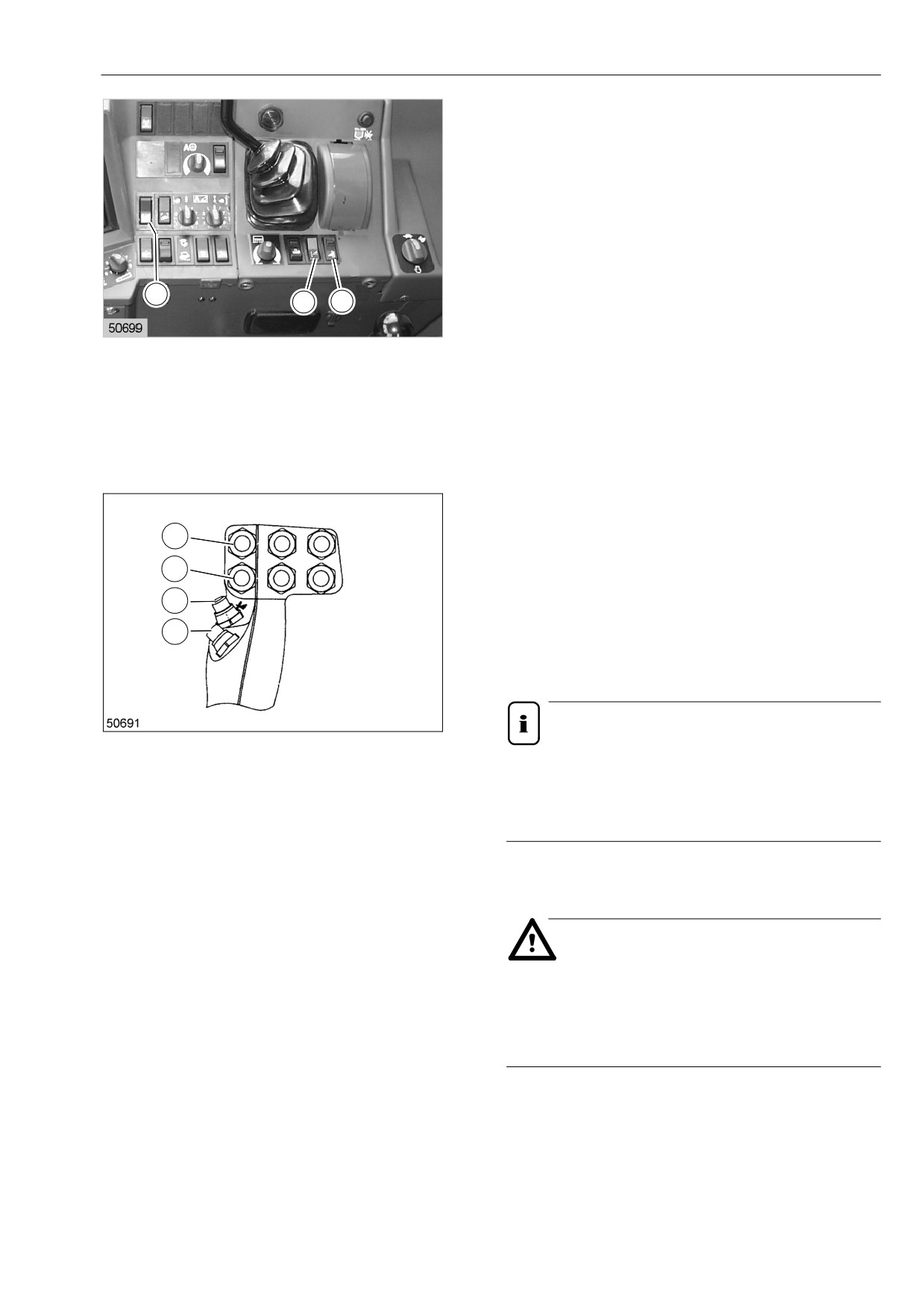

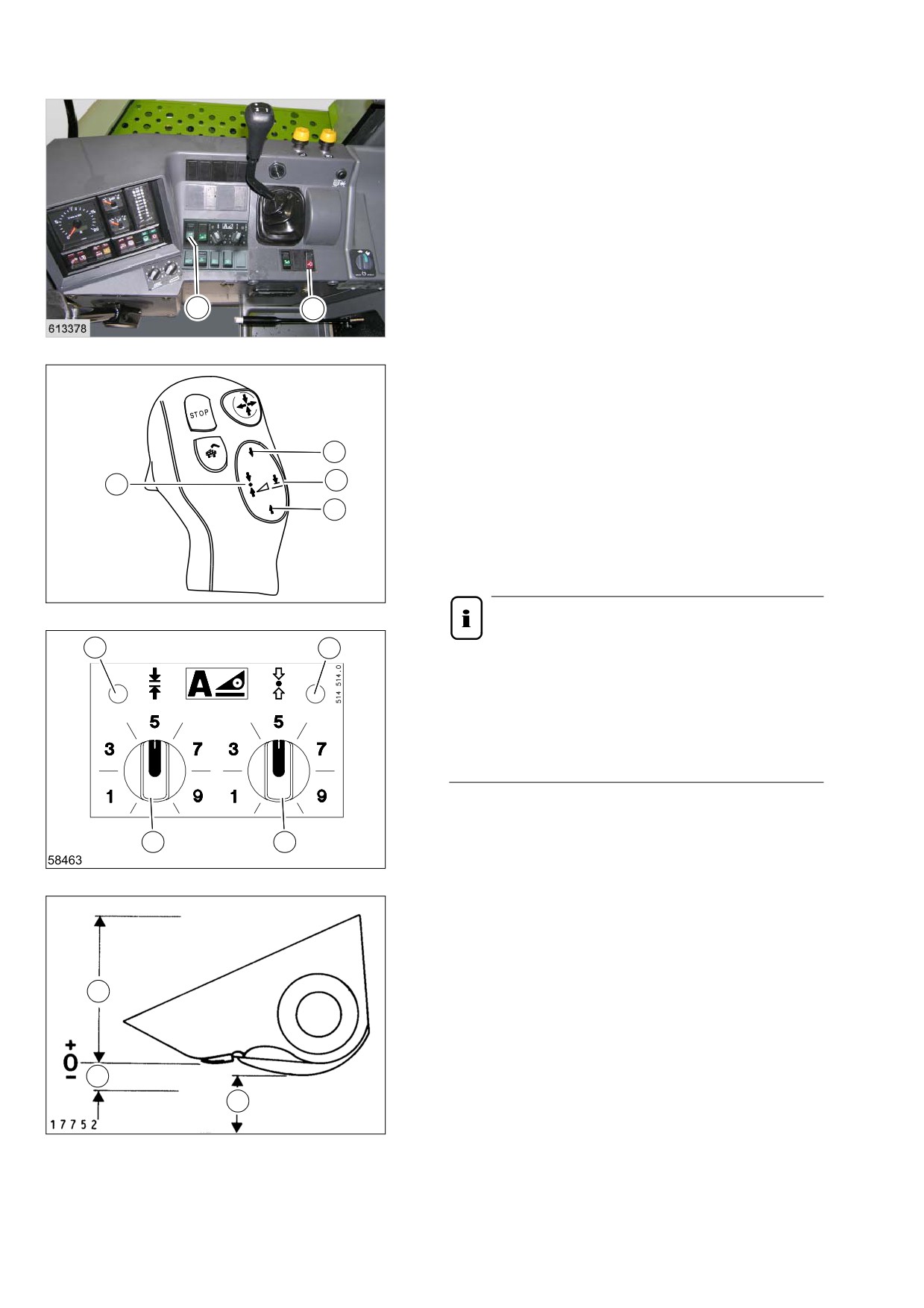

Ввод системы CLAAS-Contour в эксплуатацию
(до № машины ...)
Запустите двигатель. Включите молотилку и
жатку. Включите предохранительный (65) и
перекидной (64) выключатели. Коротко нажмите
кнопку (8). Жатка автоматически опускается до
соприкосновения с почвой или поднимается,
в зависимости от первоначального
положения жатки.
54
Она автоматически приспосабливается ко всем
64
65
неровностям почвы и всегда ведется по почве с
оптимальным давлением прижима.
39
Система Contour может быть включена и
отключена при любом положении жатки, а также
переключена на предварительный выбор высоты
среза.
(рис. 39, 40)
Подъем жатки:
Нажатием кнопки (1) выполняется подъем жатки
1
и одновременное выключение системы Contour.
2
Опускание жатки и повторное включение системы
Contour:
7
Коротким нажатием кнопки (8) система Contour
8
снова включается, и жатка автоматически
опускается, до тех пор пока не будет достигнуто
установленное давление прижима.
40
Указание!
При нажатии кнопок (1 и 2) система Contour
всегда отключается и может быть снова
включена кратковременным нажатием
кнопки (8).
(рис. 39, 40)
Опасность!
При движении по дороге
предохранительный выключатель (65)
должен быть выключен.
(рис. 39)
Обслуживание базовой машины
Ввод системы CLAAS-Contour в эксплуатацию
(с № машины ...)

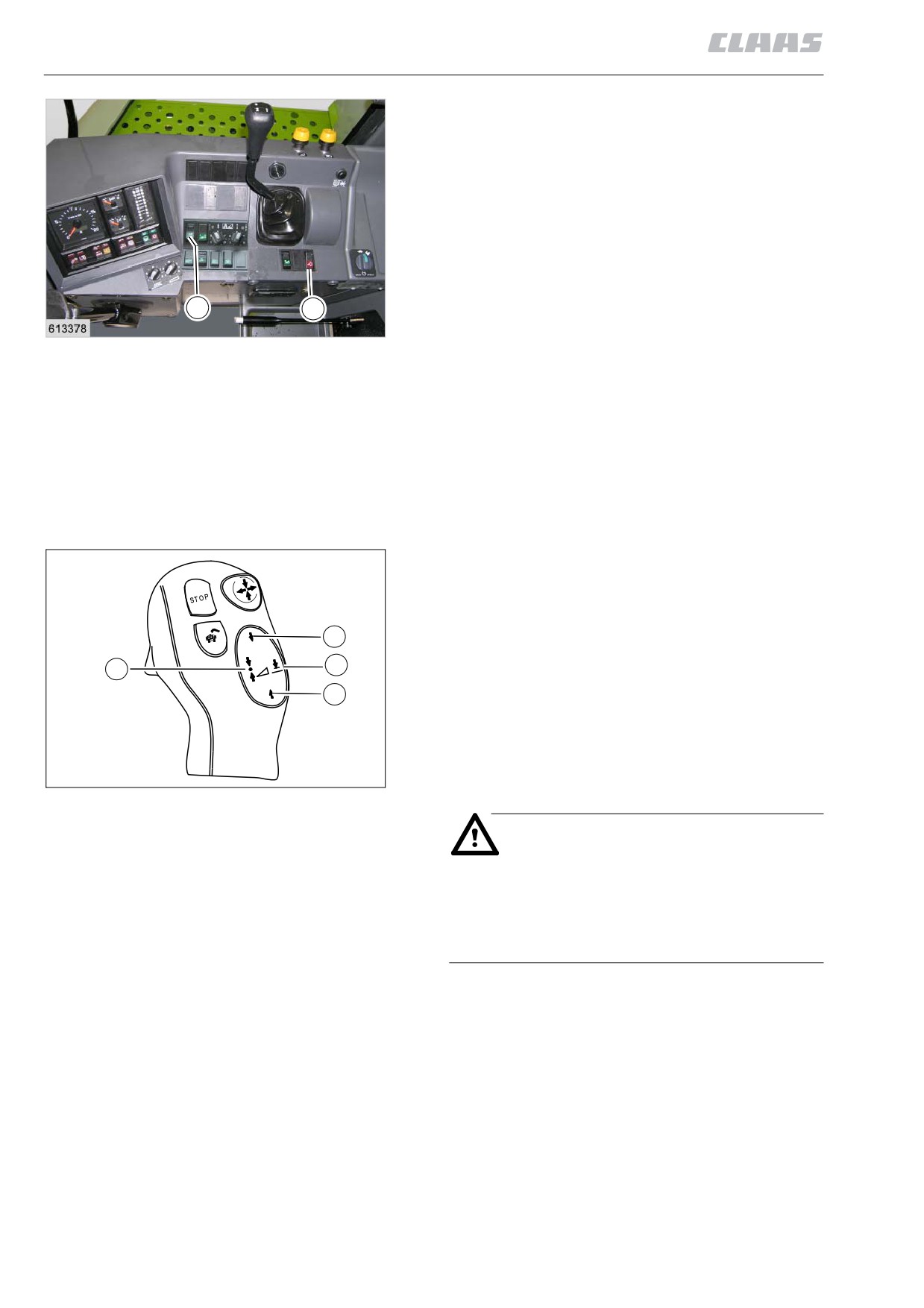

Включите предохранительный выключатель (65),
запустите двигатель, включите молотилку и
жатку.
Включите перекидной выключатель (54) (не
разблокируйте перекидной выключатель 54).
Коротко нажмите кнопку (8). Жатка
автоматически опускается до соприкосновения с
почвой или поднимается, в зависимости от
54
65
первоначального положения жатки.
41
Она автоматически приспосабливается ко всем
неровностям почвы и всегда ведется по почве с
оптимальным давлением прижима.
Система Contour может быть включена и
отключена при любом положении жатки, а также
переключена на предварительный выбор высоты
среза.
(рис. 41, 42)
Подъем жатки:
Нажатием кнопки (1) выполняется подъем жатки
и одновременное выключение системы Contour.
Опускание жатки и повторное включение системы
2
Contour:
8
7
Коротким нажатием кнопки (8) система Contour
1
снова включается, и жатка автоматически
опускается, до тех пор пока не будет достигнуто
установленное давление прижима.
(рис. 42)
613376
42
Опасность!
При движении по дороге
предохранительный выключатель (65)
должен быть выключен.
(рис. 41)

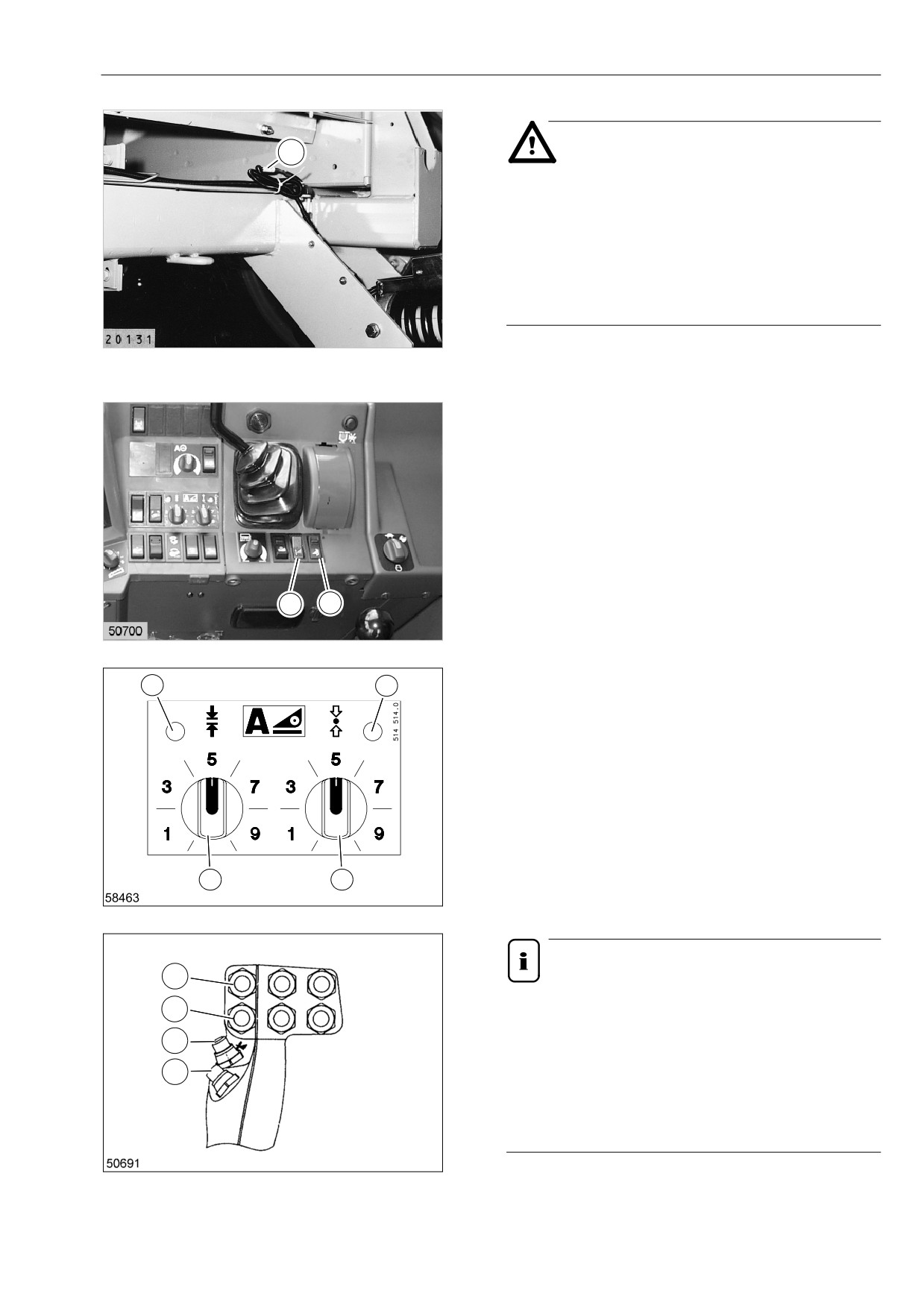

Опасность!
C
При установленной приставке для сбора
кукурузы система CLAAS-Contour должна
быть выключена.
☞Для обеспечения безопасности
разъедините муфту (С) кабеля к
выключателю на левом цилиндре
жатки.
43
(рис. 43)
Система предварительного выбора
высоты среза CLAAS
Ввод системы предварительного выбора
высоты среза в эксплуатацию
(до № машины ...)
Запустите двигатель, включите
предохранительный выключатель (65) и
перекидной выключатель (64) системы Contour.
Включите молотилку и жатку.
64
65
Выберите требуемую высоту среза
(свыше 150 мм) с помощью поворотной ручки (52)
44
и коротко нажмите кнопку (7). Загорается
световой индикатор (С), и жатка опускается или
поднимается на предварительно выбранную
C
D
высоту среза, в зависимости от того, находилась
ли жатка выше или ниже предварительно
выбранной высоты среза.
При достижении жаткой предварительно
выбранной высоты среза эту высоту можно
считать на индикаторе (21) на информационном
дисплее молотильной установки. Высота среза
может быть в любой момент изменена с помощью
ручки (52).
52
53
(рис. 13, 44, 45, 46)
45
Указание!
1
При положении "0" поворотной ручки (52)
2
высота среза в самом нижнем положении
жатки не должна быть меньше 150 мм.
7
При необходимости соответствующим
8
образом отрегулируйте сенсор (L) на канале
подачи.
(рис. 35, 45)
46
Ввод системы предварительного выбора
высоты среза в эксплуатацию
(с № машины ...)
Запустите двигатель. Включите предохрани-
тельный выключатель (65), молотилку и жатку.
Включите перекидной выключатель (54) (не
разблокируйте перекидной выключатель (54)).
Выберите требуемую высоту среза
(свыше 150 мм) с помощью поворотной ручки (52)
и коротко нажмите кнопку (7). Загорается
54
65
световой индикатор (С), и жатка опускается или
47
поднимается на предварительно выбранную
высоту среза, в зависимости от того, находилась
ли жатка выше или ниже предварительно
выбранной высоты среза.
При достижении жаткой предварительно
выбранной высоты среза эту высоту можно
2
считать на индикаторе (21) на информационном
7
дисплее молотильной установки. Высота среза
8
может быть в любой момент изменена с помощью
1
ручки (52).
(рис. 13, 47, 48, 49)
613376
48
Указание!
C
D
При положении "0" поворотной ручки (52)
высота среза в самом нижнем положении
жатки не должна быть меньше 150 мм.
При необходимости соответствующим
образом отрегулируйте сенсор (L) на канале
подачи.
(рис. 35, 49)
52
53
49
Диапазон регулировки жатки
Диапазон регулировки высоты среза:
Жатка может быть опущена с помощью
гидропривода ниже 0 (размер А) и поднята
B
выше 0 (размер В). См. таблицу.
(рис. 50)
A
H
50
Высота выемки
Высота выемки (Н) при полностью поднятой
жатке: см. таблицу.
* В зависимости от марки шин
возможны отклонения в размерах
до 50 мм.
* При различных размерах жатки также
возможны отклонения в размерах.
(рис. 50)
Диапазон регулировки высоты среза, без системы Auto-Contour
Обозначение шин
Обозначение шин
Диапазон регулировки
Диапазон регулировки
Ведущий мост
Управляемый мост
высоты среза
высоты среза
с
с заблокированной
амортизацией жатки
амортизацией жатки
Размер A /
Размер B /
Размер A /
Размер B /
мм
мм
мм
мм
23.1 R 30
161 A8
500/60-22.5
8 PR
- 492*
+ 1203**
- 260*
+ 1435**
24.5-32
16 PR
500/60-22.5
- 430*
+ 1339**
- 275*
+ 1500**
24.5-32
12 PR
14.9/80-24
12 PR
- 471*
+ 1294**
- 306*
+ 1459**
24.5 R 32
167 A8
14.9/80-24
12 PR
- 471*
+ 1294**
- 306*
+ 1459**
30.5 R 32
167 A8
14.9/80-24
12 PR
- 471*
+ 1294**
- 306*
+ 1459**
* с системой Auto-Contour -42 мм / ** с системой Auto-Contour +42 мм
Высота выемки, нижняя кромка полозьев жатки
Обозначение шин
Обозначение шин
Высота выемки, нижняя
Высота выемки, нижняя
Ведущий мост
Управляемый мост
кромка полозьев жатки,
кромка полозьев жатки,
размер Н*/мм
размер Н*/мм
с системой Auto-Contour
без системы Auto-Contour
с
с
с
с
амортизацией
заблокированной
амортизацией
заблокированной
жатки
амортизацией
жатки
амортизацией
жатки
жатки
23.1 R 30
161 A8
500/60-22.5
8 PR
906
1138
864
1096
24.5-32
16 PR
500/60-22.5
1110
1175
996
1161
24.5-32
12 PR
14.9/80-24
12 PR
997
1162
955
1120
24.5 R 32
167 A8
14.9/80-24
12 PR
997
1162
955
1120
30.5 R 32
167 A8
14.9/80-24
12 PR
997
1162
955
1120
Муфта жатки
Опасность!
При выполнении работ на или в жатке -
выключите жатку, остановите двигатель,
выньте ключ зажигания!
Экстренный останов приставки:
При внезапно возникших помехах (например,
посторонние предметы в приставке) приставку
можно немедленно остановить со всеми
подающими рабочими органами.

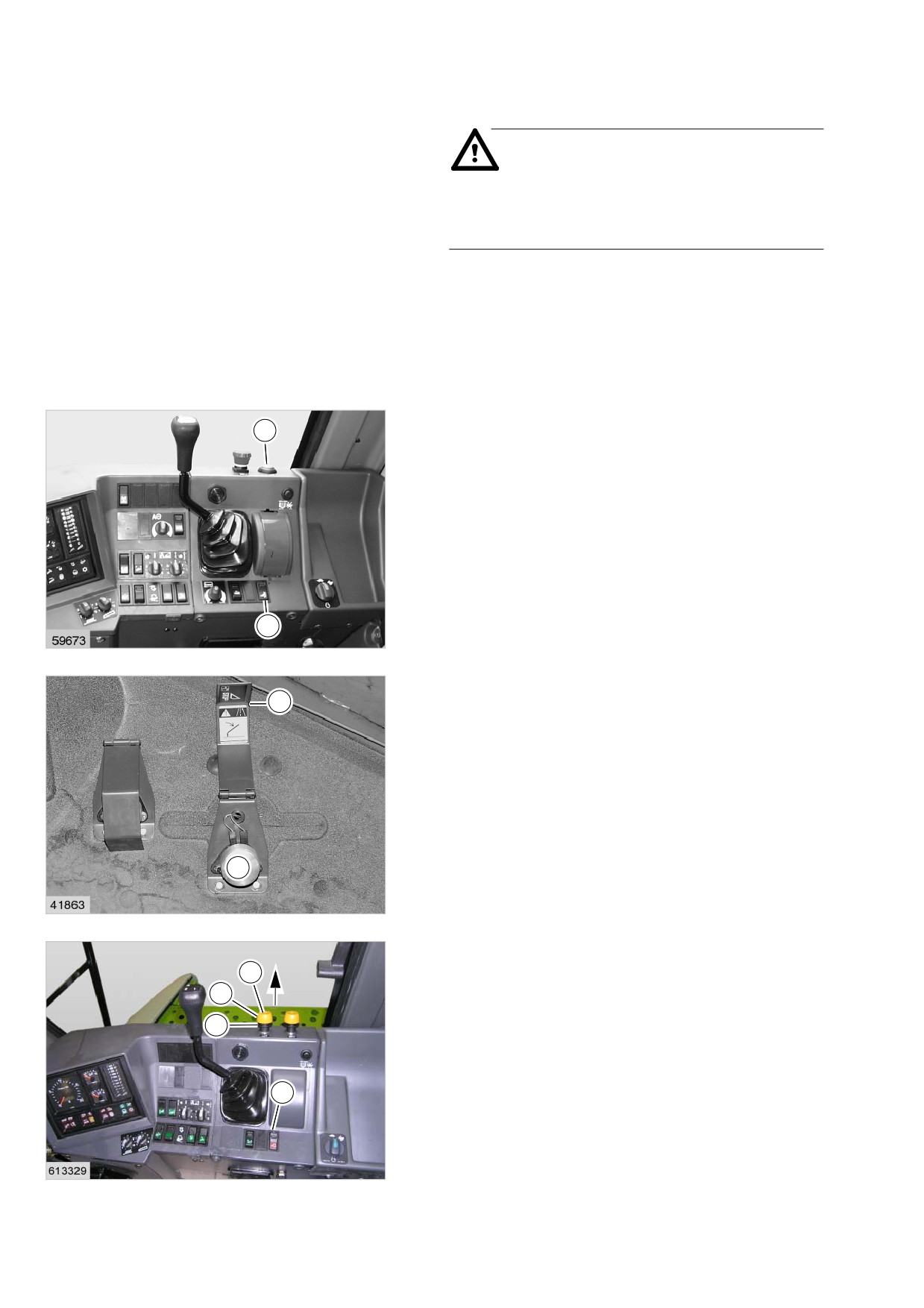

Включение приставки
46
(до № машины ...)
Включите предохранительный выключатель (65).
Запустите двигатель и включите молотилку.
Доведите скорость вращения холостого хода
двигателя до высокого уровня.
После этого включите приставку путем нажатия
выключателя (46).
(рис. 51)
65
51
Выключение приставки
S
(до № машины ...)
Приставка включается путем нажатия ногой на
кнопочный выключатель (D).
Снова включить приставку можно только с
помощью кнопочного выключателя (46).
(рис. 51, 52)
D
52
Включение приставки
(с № машины ...)
46
S
Прежде всего включите молотилку.
Сожмите разблокировочное кольцо (E) и
E
кнопку (S) и поднимите их. Приставка
включается.
После включения разблокировочное кольцо (E) и
65
кнопка (S) автоматически опускаются.
(рис. 53)
53

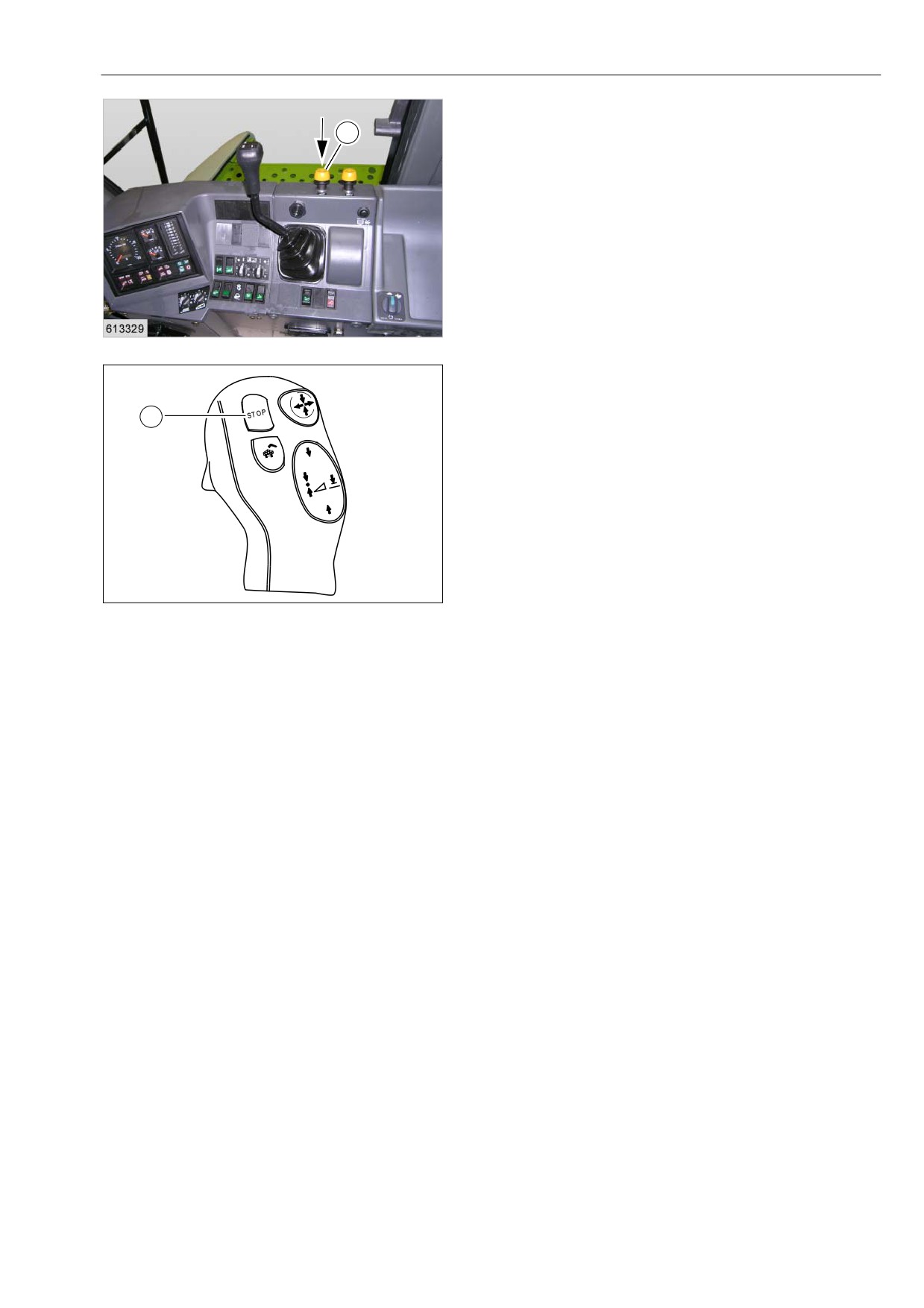

Выключение приставки / пульт управления
(с № машины ...)
46
Приставка включается путем нажатия кнопочного
выключателя (46).
Снова включить приставку можно только с
помощью кнопочного выключателя (46).
(рис. 54)
54
Выключение приставки /
многофункциональная ручка
(с № машины ...)
9
Приставка включается путем нажатия
выключателя (9).
Снова включить приставку можно только с
помощью кнопочного выключателя (46).
(рис. 54, 55)
613376
55
Обслуживание базовой машины
Обслуживание базовой машины
МОЛОТИЛЬНЫЕ ОРГАНЫ
Опасность!
Работы по техническому обслуживанию,
уходу и очистке, а также устранение
неисправностей должны выполняться
только при отключенном приводе и
остановленном двигателе - выньте ключ
зажигания!

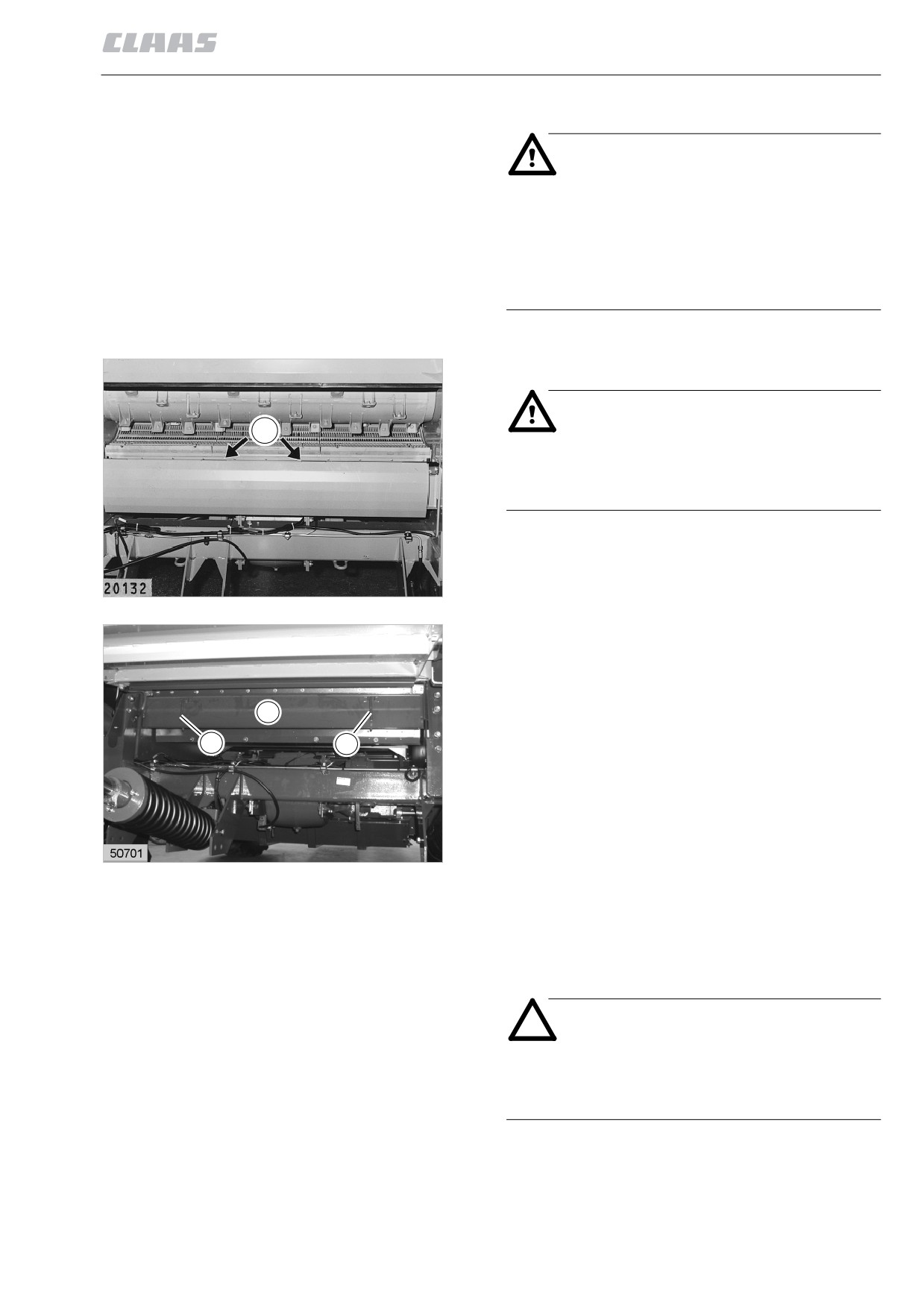

Камнеуловительный лоток
Опасность!
M
При выполнении любых работ под
установленной приставкой следует
надежно зафиксировать ее опорой.
Камнеуловительный лоток (М), установленный
перед подбарабаньем, улавливает камни и прочие
посторонние предметы и таким образом защищает
1
молотильные органы от повреждений.
Камнеуловительный лоток необходимо чистить
ежедневно, при работе на каменистых почвах и
обработке полеглых хлебов - чаще.
Приведите наклонный транспортер в крайнее
верхнее положение. Освободите крышку (К),
K
отвернув задвижки (R), и снимите в направлении
R
R
вперед.
(рис. 1, 2)
2
Включение и выключение молотилки

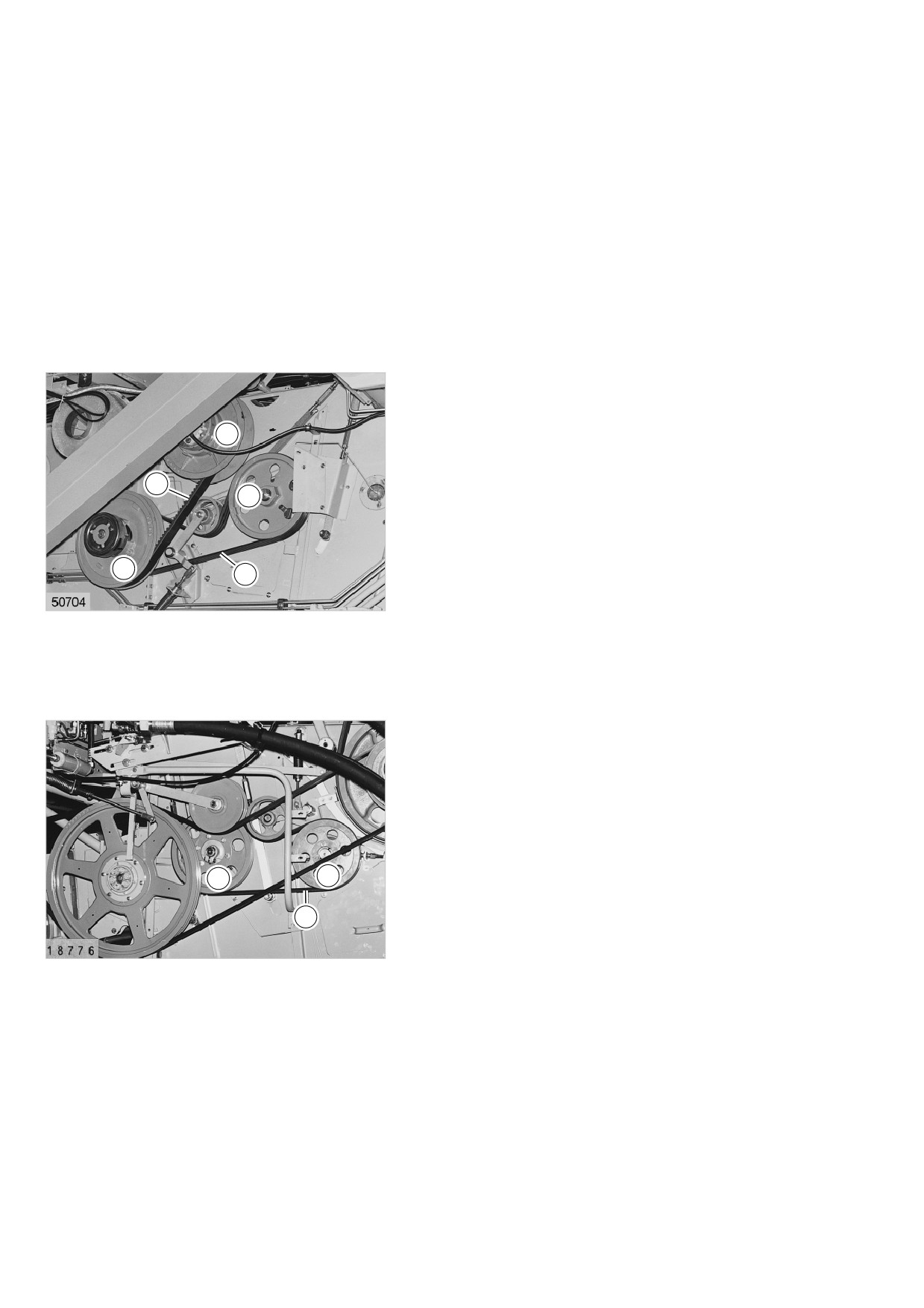

Клиновой ремень привода молотилки
натягивается путем прижатия натяжного ролика.
Весь молотильный агрегат приводится в движение
от приводного шкива двигателя.
Внимание!
Включать и выключать молотилку
необходимо на низшей скорости
вращения при холостом ходе двигателя.

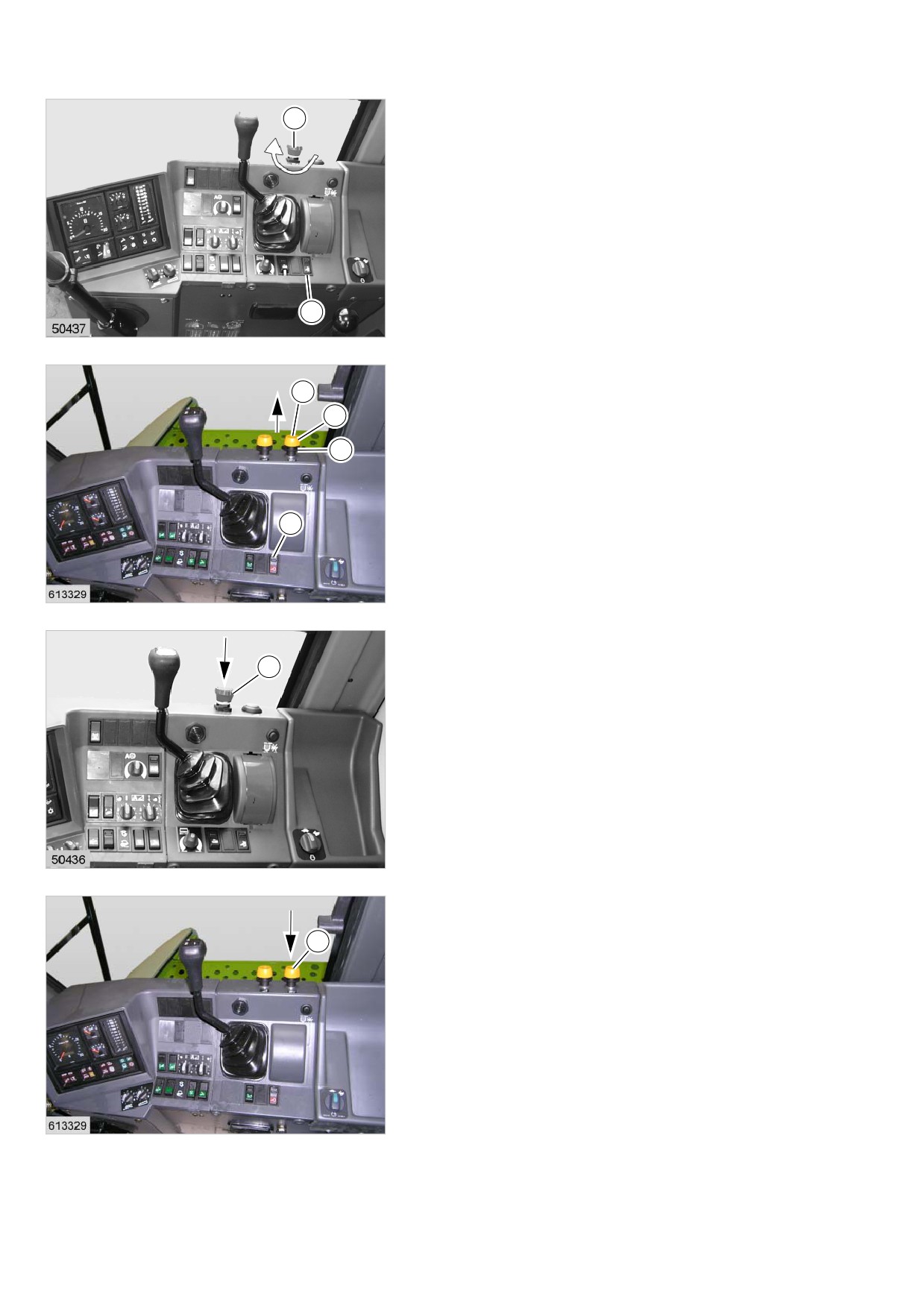

Включение молотилки
45
(до № машины ...)
Запустите двигатель и включите
предохранительный выключатель (65).
Повернув выключатель (45) вправо, деблокируйте
его и отпустите.
(рис. 3)
65
3
Включение молотилки
45
(с № машины ...)
S
Запустите двигатель и включите
предохранительный выключатель (65).
E
Сожмите разблокировочное кольцо (E) и кнопку
(S) и поднимите их. Молотилка включается.
После включения разблокировочное кольцо (E) и
65
кнопка (S) автоматически опускаются.
(рис. 4)
4
Выключение молотилки
45
Выключите выключатель (45) посредством
нажатия.
(рис. 5, 6)
5
до № машины ...
45
6
с № машины ...

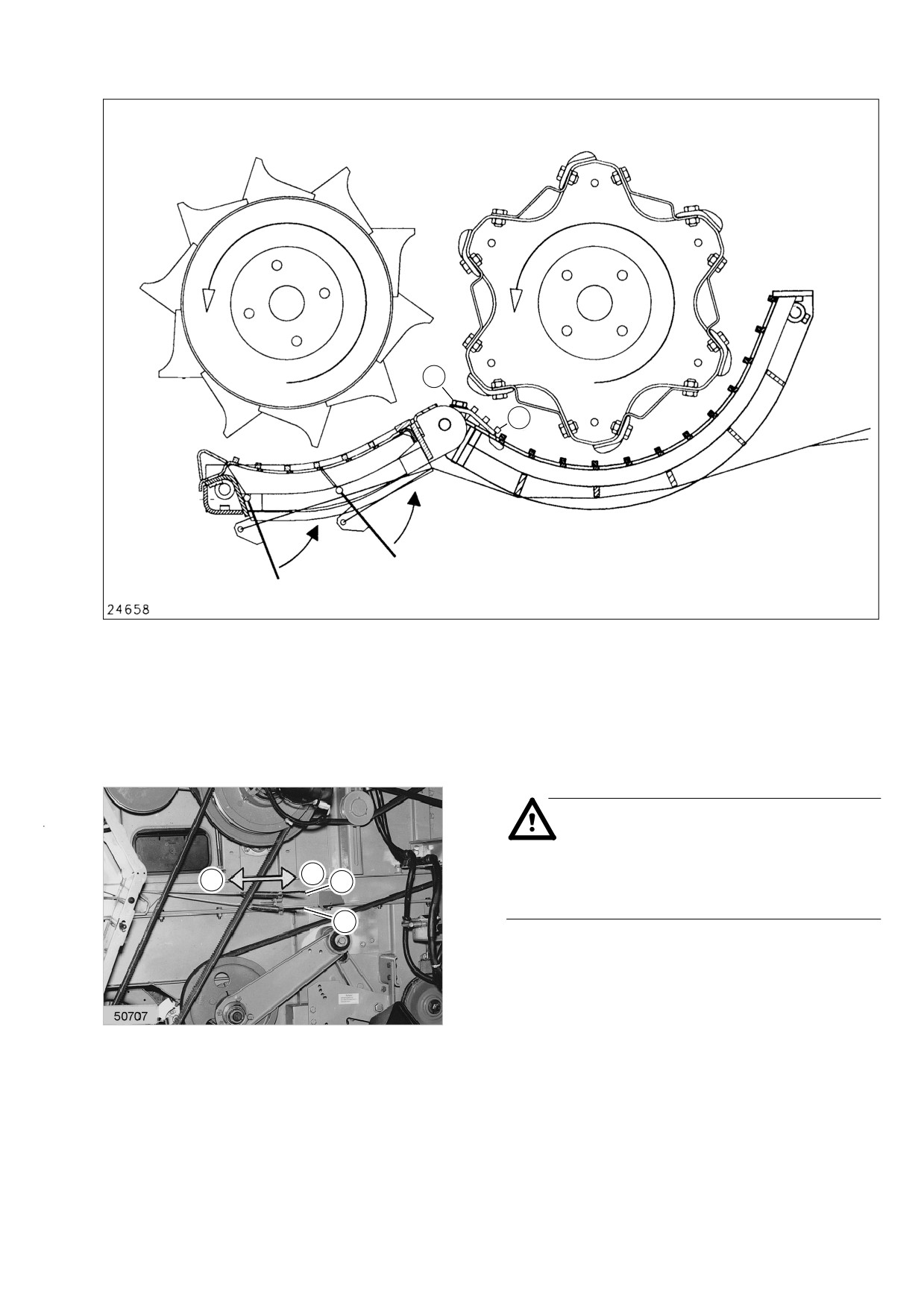

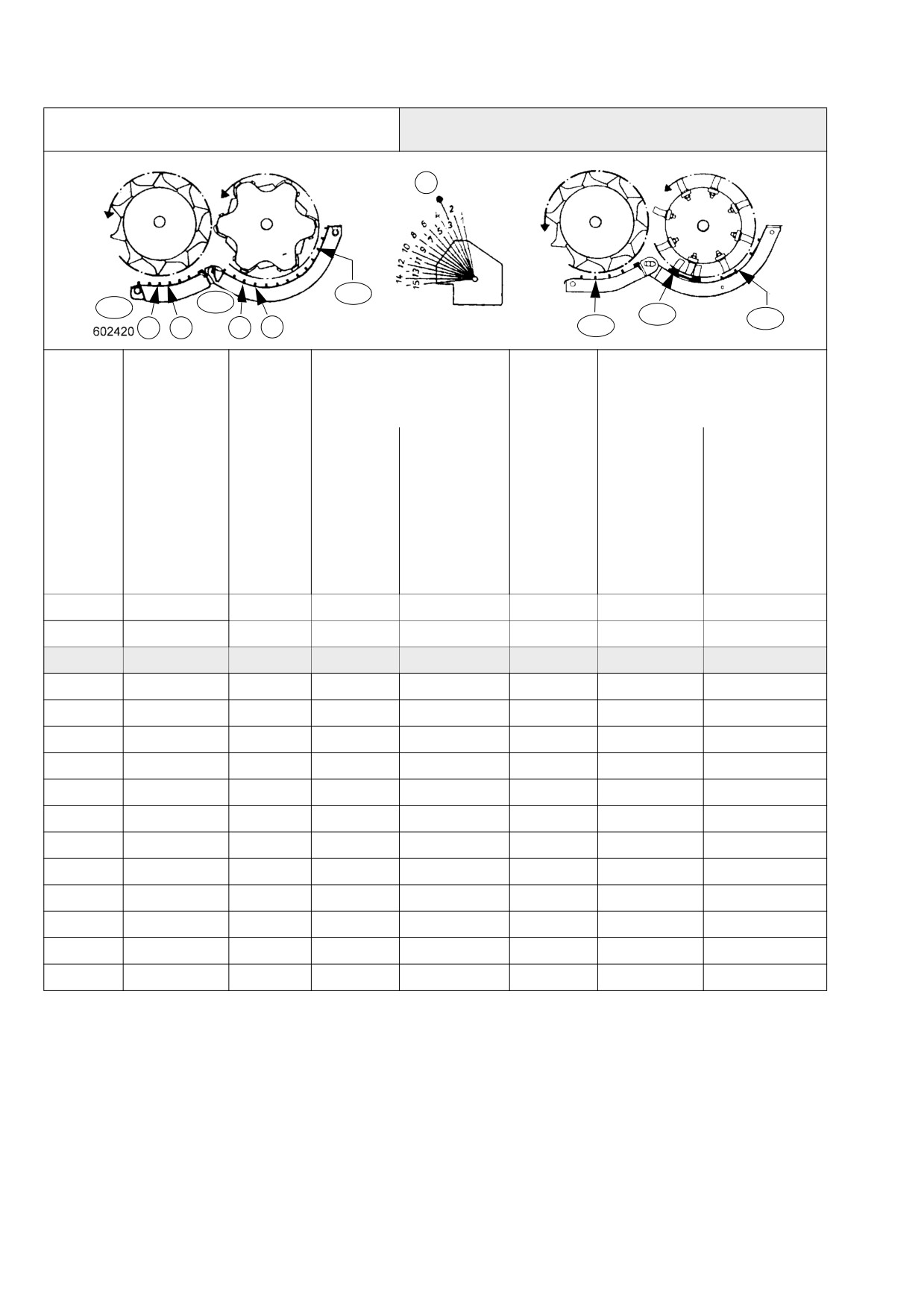

Регулирование подбарабанья
При помощи рычага (Н) для регулировки
3.
H
подбарабанья можно одновременно регулировать
зазоры между входным подбарабаньем и входным
ускорителем и между главным подбарабаньем и
молотильным барабаном.
Перемещение рычага (H) вниз =
G
зазор подбарабанья больше.
Перемещение рычага (H) вверх =
зазор подбарабанья меньше.

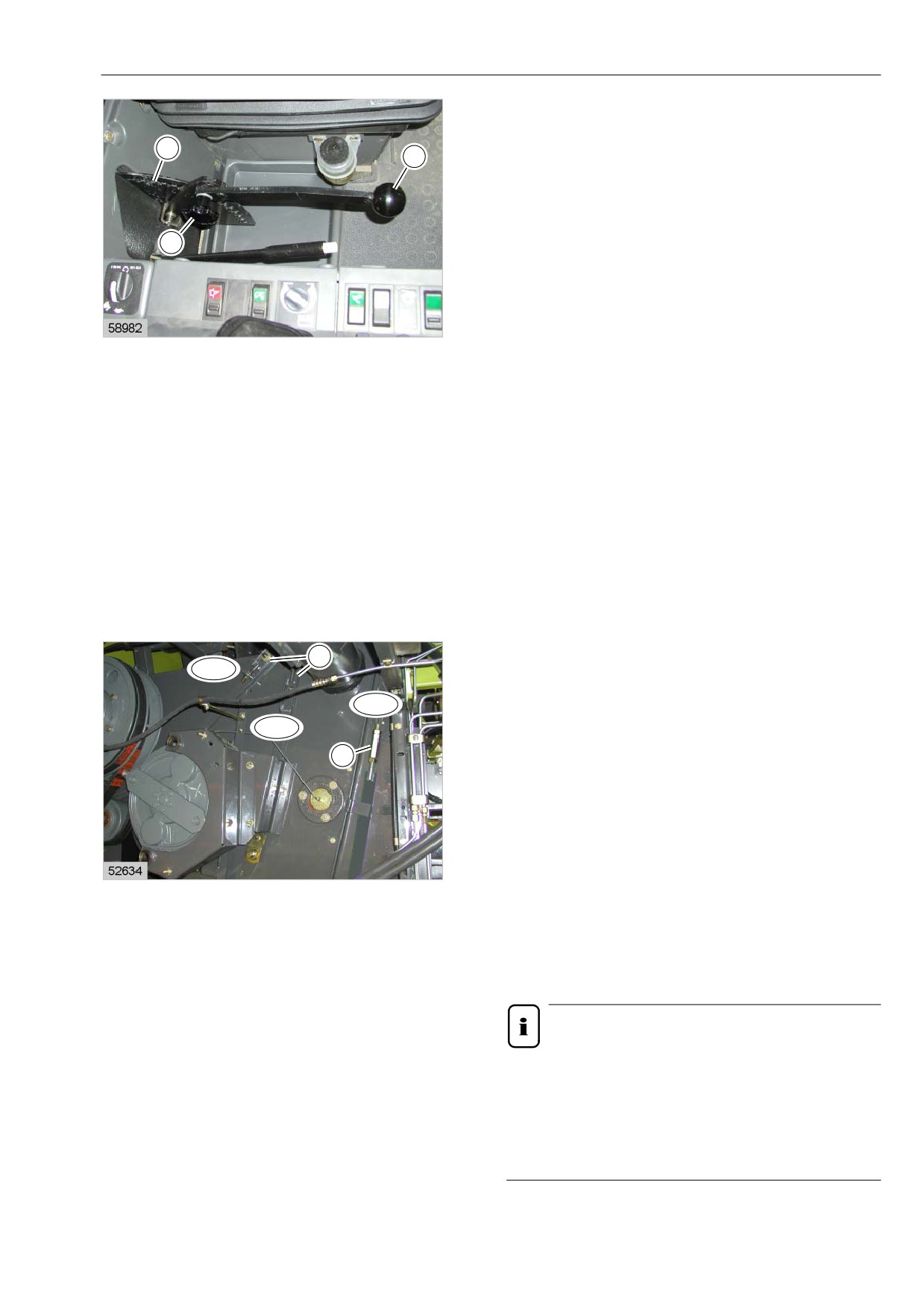

Для перемещения рычага (Н) регулировки
7
подбарабанья в верхней зоне можно переставить
рычаг вниз.
Для перемещения рычага (Н) регулировки
подбарабанья в нижней зоне можно переставить
рычаг вверх.
Перемещение рычага (H) регулировки
подбарабанья:
- Ослабьте грибковую ручку (G).
- Приведите рычаг (H) регулировки
подбарабанья в требуемое положение.
- Снова затяните грибковую ручку (G).
(рис. 7)
Базовая настройка:
S
HA
Зафиксируйте рычаг регулировки
подбарабанья (Н) в 3-м отверстии сверху.
VE
Базовая регулировка входного и главного
HE
подбарабаний выполняется с обеих сторон с
S
помощью тяг (S).
VE = Вход входного подбарабанья
HE = Вход главного подбарабанья
HA = Выход главного подбарабанья
Для выполнения регулировки ослабьте контргайки
8
с обеих сторон гаек зажимного замка.
По окончании регулировки снова затяните
контргайки. Сведения об измерительных планках
подбарабаний и регулировке содержатся в
разделе "Регулировка подбарабаний".
(рис. 7, 8)
Указание!
Базовую регулировку подбарабанья
следует проверять прим. через 50 часов
работы после первого пуска в
эксплуатацию, а также после каждого
монтажа подбарабанья, и в случае
необходимости корректировать.
Регулировка подбарабанья
Базовая настройка заштрихована
H
HA
HE
VE
HE
HA
3.
4.
3.
4.
VE
Позиция
Входное
Входное
Главное подбарабанье,
Входное
Штифтовое подбарабанье
подбарабанье
подбара-
лист 20 x 42
подбара-
для зерновых
банье для
Главное подбарабанье,
банье для
кукурузы
проволока 18 x 40
риса
Устано-
Вход
Вход
Вход
Выход
Вход
Вход
Выход
вочный
H
VE
VE
HE
HA
VE
HE
HA
Лист /
3-я
Лист /
3-я планка
2-я планка
1-я штифтов.
3-я планка
проволока
планка
проволока
сзади
планка
А сзади
4-я планка /
3-я
3-я планка
планка /
4-я планка
1
11
10
10
7
10
9
7
2
13
12
11
8
12
10
8
3
15
14
12
9
13
11
9
4
17
16
14
10
15
13
11
5
20
19
16
12
18
15
13
6
23
22
18
14
21
17
15
7
26
25
21
16
24
19
17
8
29
28
24
19
27
22
20
9
32
31
27
22
30
24
23
10
36
35
30
25
33
27
26
11
39
38
33
28
37
30
30
12
43
42
36
31
40
33
34
13
47
46
40
35
44
36
38
14
51
50
44
39
48
39
42
15
56
56
48
43
51
42
46
Молотильный барабан
Молотильный барабан безупречно работает,
только когда бичи не согнуты и не слишком
изношены.
Молотильный барабан сбалансирован на
заводе-изготовителе.
При замене бичей используйте только бичи
с одинаковым весом, молотильный барабан
следует заново сбалансировать.
Бичи должны плотно прилегать к днищам
молотильного барабана.
Внимание!
Крепежные болты следует подтянуть
через первые 10 часов работы.
Ремонт молотильного барабана должен
осуществляться только специалистом.
Чистка молотильных органов
Подбарабанье, молотильный барабан,
пространство за подбарабаньем и начало
стрясной доски подвержены большому
загрязнению, в особенности при высокой
влажности и наличии зеленой массы.
Это вызывает следующие последствия:
S
Низкая сепарация в подбарабанье, перегрузка
соломотрясов, дисбаланс молотильного барабана,
неравномерная загрузка решет.
Для обеспечения бесперебойной работы комбайна
9
очень важно контролировать названные места и
при необходимости чистить.
Для предотвращения дисбаланса следует
равномерно чистить все бичи молотильного
барабана.
Большие смотровые отверстия (S) после снятия
заслонок облегчают контроль и чистку.
(рис. 9)
Скорость вращения молотильного
барабана
Скорость вращения молотильного барабана
в сочетании с мгновенной регулировкой
подбарабанья обеспечивает быстрое
приспособление к различной структуре
обмолачиваемого продукта. Для длинной,
влажной соломы, а также для
труднообмолачиваемых и трудно поддающихся
шастанью культур требуются более высокие
скорости вращения молотильного барабана,
чем для сухого и хрупкого продукта.

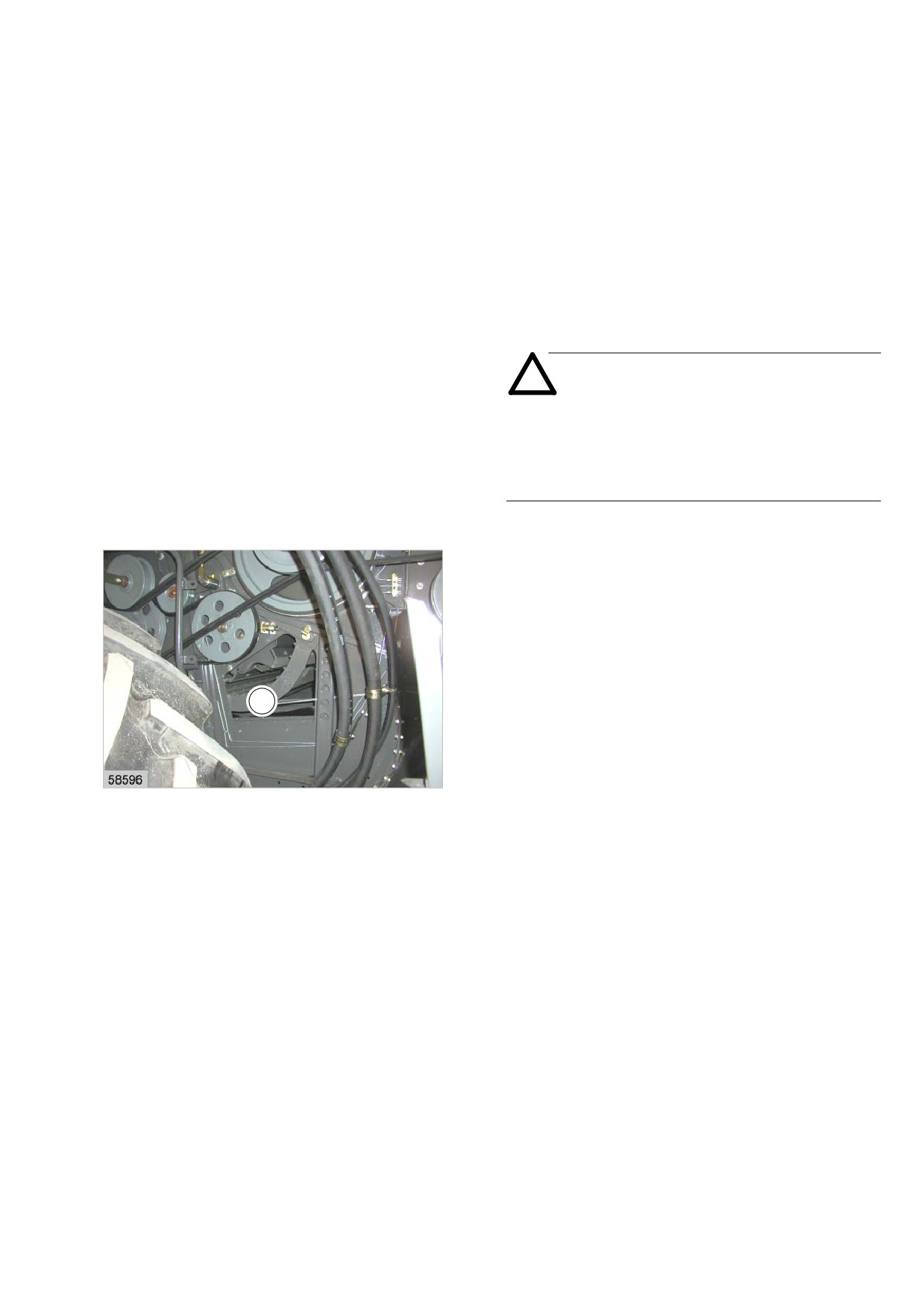

Молотильный барабан приводится в действие от
вала реверсивного барабана через гидравлически
регулируемый шкив (1), широкий клиновой
1
ремень (2), нагруженный пружиной
регулировочный шкив (3), комбинированный
клиновой ремень (4) и клиноременный шкив (5).
2
5
(рис. 10)
Скорость вращения молотильного барабана
может регулироваться в пределах от 650
3
до 1500 об/мин с помощью бесступенчатой
4
регулируемой передачи.
10
Для специальных условий эксплуатации можно
использовать регулируемый привод молотильного
барабана с диапазоном скоростей вращения от
500 до 1200 об/мин.
Привод предварительного ускорителя
обеспечивается от молотильного барабана через
клиноременный шкив (6), комбинированный
клиновый ремень (7) и клиноременный шкив (8).
(рис. 11)
8
6
7
11

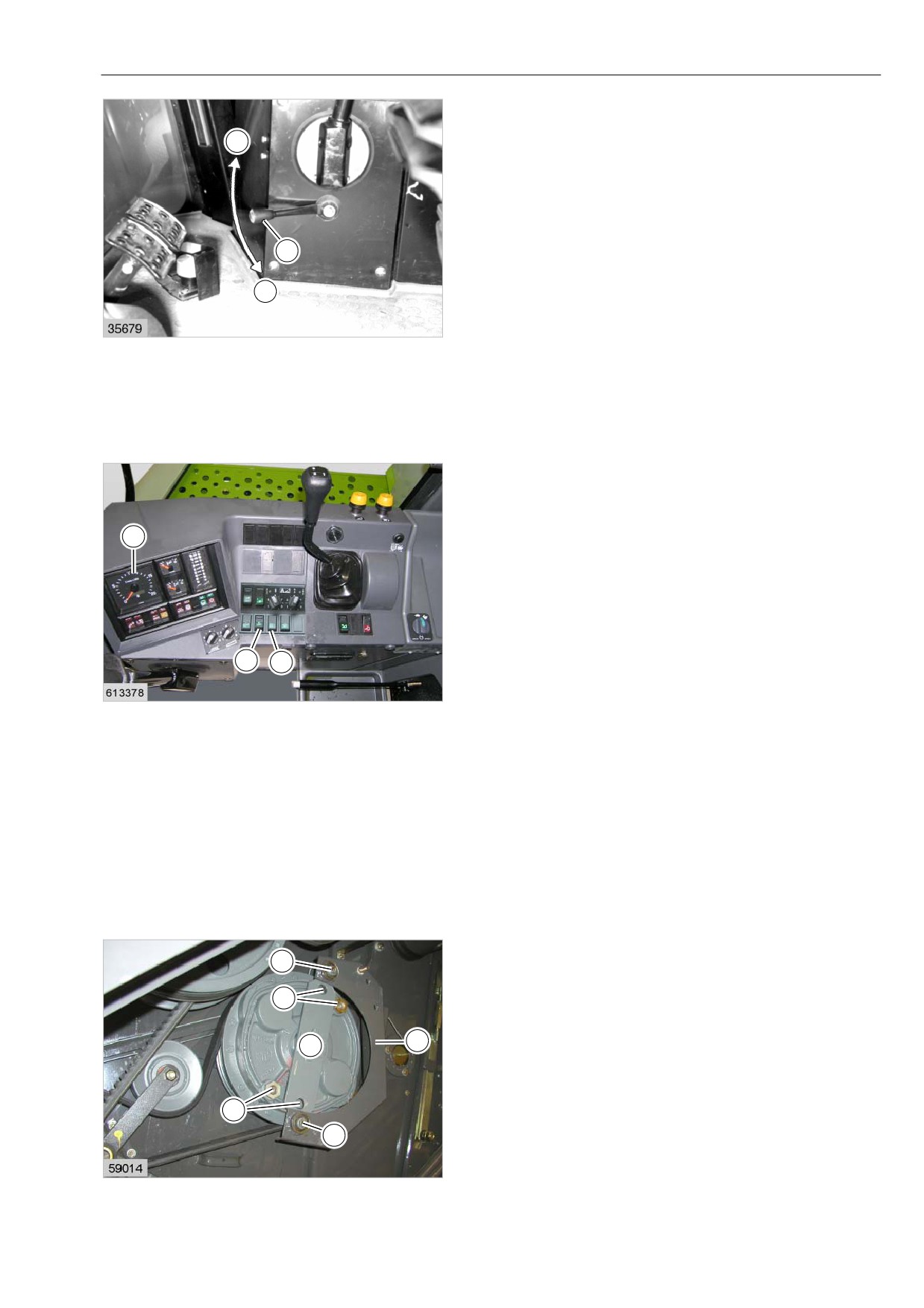

Регулировка скорости вращения молотильного
барабана
B
(до № машины ...)
Комбайны с гидростатическим приводом
движения:
Регулировку скорости вращения следует
выполнять только при работающей машине.
H
Перемещение рычага (Н) в направлении (А) =
увеличение скорости вращения молотильного
A
барабана
Перемещение рычага (Н) в направлении (B) =
12
уменьшение скорости вращения молотильного
барабана
Скорость вращения отображается на
индикаторе (20).
(рис. 12, 13)
Регулировка скорости вращения молотильного
барабана
(с № машины ...)
Регулировку скорости вращения следует
20
выполнять только при работающей машине.
Не разблокируйте и не включайте перекидной
выключатель (59).
Скорость вращения молотильного барабана
регулируется с помощью перекидного
59
70
выключателя (70).
Скорость вращения отображается на
13
индикаторе (20).
(рис. 13)
Двухступенчатая регулируемая передача
Для молотьбы особенно хрупких культур скорость
вращения молотильного барабана можно
регулировать с помощью двухступенчатой
регулируемой передачи в двух различных
диапазонах скорости вращения.
1-я ступень = от 280 до 650 об/мин.
2-я ступень = от 650 до 1500 об/мин.
Установка диапазонов скорости вращения:
B
1-я ступень: приверните мостик (D) с помощью
двух конических винтов к опоре (S)
A
в точке (В).
2-я ступень: приверните мостик (D) с помощью
S
D
двух конических винтов к
регулируемой передаче в точке (А).
(рис. 14)
A
B
14

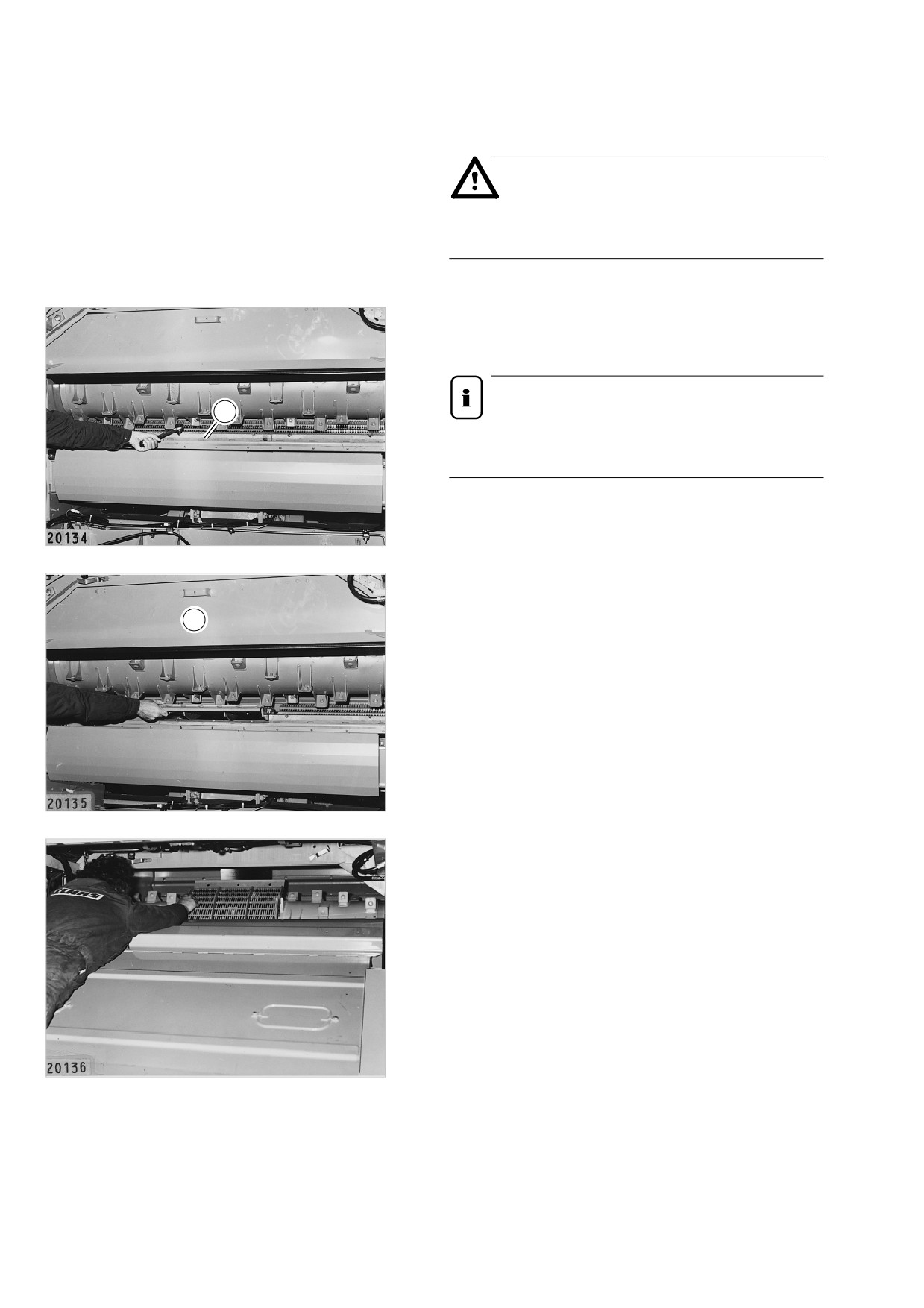

Входное подбарабанье
Снятие сегментов подбарабанья:
Опасность!
Остановите двигатель и выньте ключ
зажигания.
Выверните крепежные болты сегментов (К)
подбарабанья. Приподнимите сегменты спереди
и выньте.
Указание!
K
При снятии следует вынимать сначала
средние сегменты.
Затем сместите крайние сегменты немного к
центру и выньте.
15
Установка выполняется в обратной
последовательности.
В завершение следует снова крепко затянуть
крепежные болты.
T
(рис. 15, 16)
16
Сегменты подбарабанья можно снимать
и устанавливать и при установленном наклонном
транспортере. Для этого нужно снять заслонку (Т)
барабана.
(рис. 16, 17)
17
S
D
18
Удаление остей
Под входным подбарабаньем находятся заслонки
для удаления остей, которые в случае
необходимости можно подключать в две ступени
для более оптимального удаления остей.
Опасность!
Заслонки для удаления остей можно
U
активизировать только при
V
1
остановленном двигателе!
2
V = Заслонка для удаления остей отключена
U = Заслонка для удаления остей подключена
Сначала подключите переднюю заслонку для
удаления остей с помощью рычага (1).
19
При неудовлетворительном удалении остей
можно дополнительно подключить еще заднюю
заслонку для удаления остей с помощью
рычага (2).
(рис. 18, 19)
содержание .. 9 10 11 12 ..
