Центрирование цилиндров ловильных цапф
(до № машины ...)
Если центральное положение обоих
гидравлических цилиндров стало неодинаковым,
можно выполнить коррекцию следующим
H
образом:
R
1. Снимите жатку.
Z

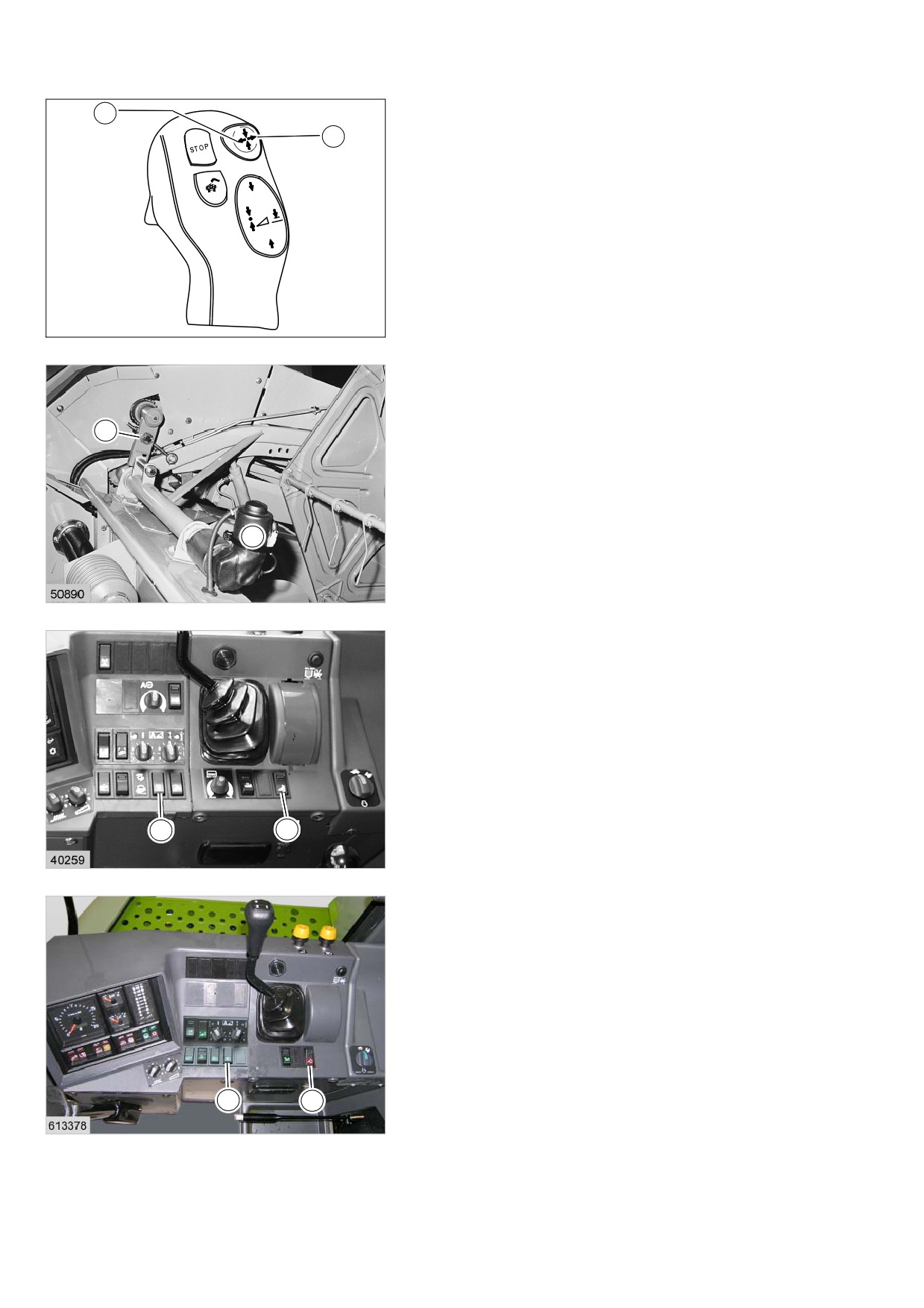

2. Откройте запорный кран (R).
Для этого установите рычаг (Н)
в положении (А).
A
3. Включите предохранительный
5
выключатель (65).
Включите перекидной выключатель (55)
ручного управления поперечной регулировкой
жатки, чтобы вышли штоки обоих цилиндров.
Выдвиньте штоки цилиндров до упора.
4. Переключите перекидной выключатель (55) в
противоположное положение.
Шток левого цилиндра задвигается.
Задвиньте шток цилиндра до упора.
5. Закройте запорный кран (R).
55
65
Для этого установите рычаг (Н) в
6
положении (Z).
6. С помощью перекидного выключателя
приведите цилиндры в центральное
положение и снова установите жатку на
место.
(рис. 5, 6)
Комбайны без системы Auto-Contour
Опасность!
При установке приставок (жатки и т.п.)
на комбайн существует опасность
травмирования!
Подведите комбайн к жатке настолько, чтобы
G
ловильные цапфы (F) на канале подачи
находились под ловильными отверстиями (G)
верхнего бруса жатки. Поднимите жатку с
помощью гидравлического блока управления.
F
(рис. 7)
7
Заблокируйте жатку с обеих сторон. Сдвиньте
V
блокировочные пальцы (V) внутрь и зафиксируйте
пружинными шплинтами (S).
H
Закрепите удерживающие пластины (H) по высоте
S
таким образом, чтобы блокировочные пальцы
легко входили в зацепление.
Удерживающие пластины (H) должны прилегать к
блокировочным пальцам (V) без зазора.
(рис. 8)
8
Регулировка жатки
Перед первым вводом комбайна в эксплуатацию
проверьте горизонтальность положения жатки и в
F
случае необходимости отрегулируйте.
Установите комбайн с жаткой на ровную
и горизонтальную поверхность.
Опустите жатку.
Расфиксируйте ловильные цапфы (F) на канале
подачи и отрегулируйте высоту таким образом,
чтобы на ровной местности ножевой брус был
9
расположен параллельно почве.
(рис. 9)
Распределите регулировочные шайбы (S) между
ограничительными конусами (К) и рамой жатки с
обеих сторон таким образом, чтобы канал подачи
располагался между ограничительными конусами
S
без бокового перекоса.
(рис. 10)
K
10
Обслуживание жатки
Левая сторона

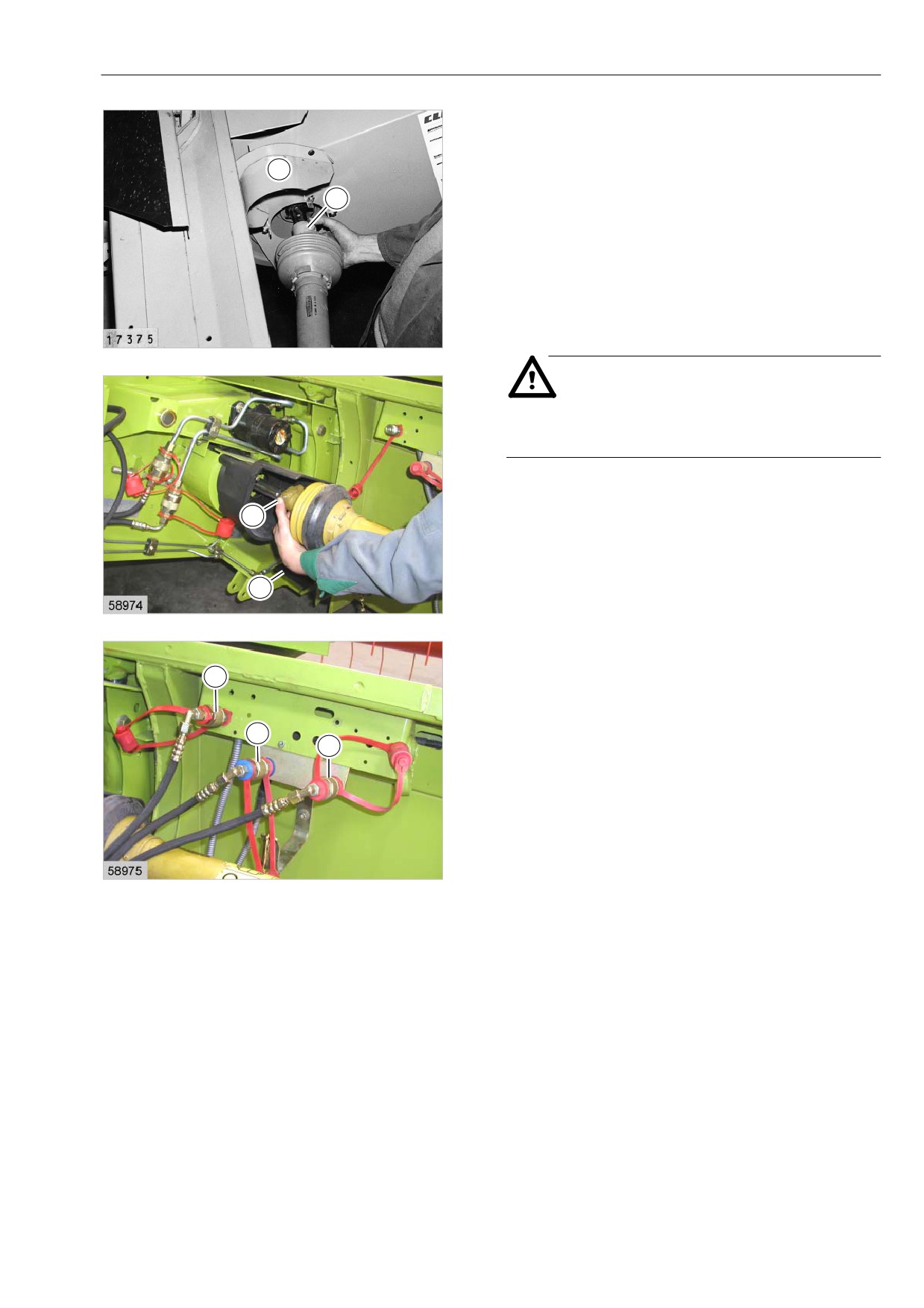

Подсоединение шарнирных валов

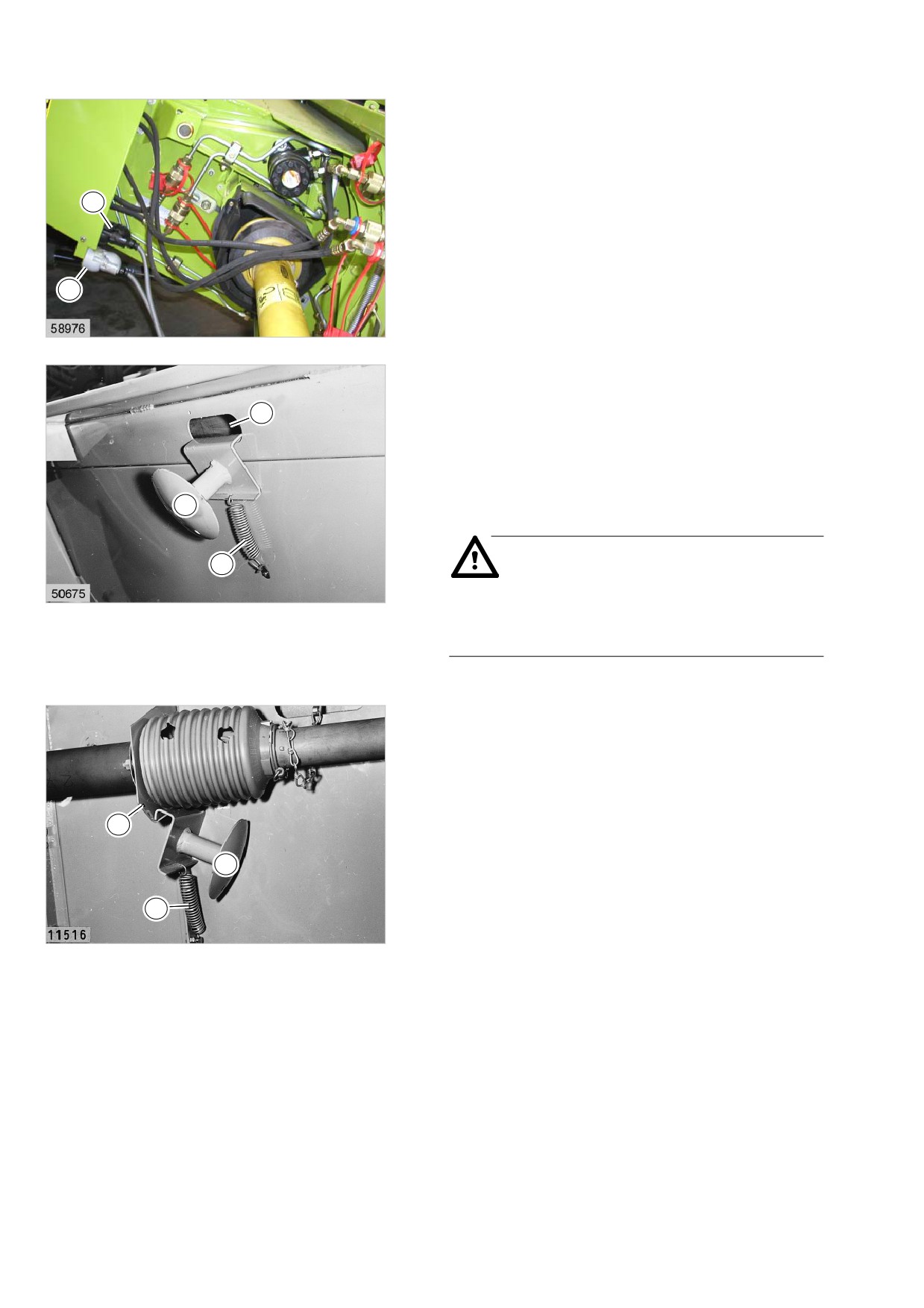

Откройте защитный кожух (S). Вдавите
подвижный штифт (1) шарнирного вала.
S
Надвиньте шарнирный вал на промежуточный
1
вал, при этом следите за тем, чтобы подвижный
штифт надежно зафиксировался. Снова закройте
защитный кожух (S).
На жатках 6,00 м - 9,00 м подсоедините
шарнирные валы с обеих сторон и снова закройте
защитные кожухи (S).
(рис. 11, 12)
11
Правая сторона
Опасность!
Никогда не вводите шарнирные валы в
эксплуатацию без защитных кожухов!
1
S
12
Подсоединение гидравлических шлангов
B
При подсоединении гидравлических
быстроразъемных муфт следует учитывать
цветовую маркировку.
E
B = бесцветный, подъем/опускание мотовила
F
E = синий (перемещение мотовила вперед)
горизонтальная регулировка мотовила
F
= красный (перемещение мотовила назад)
горизонтальная регулировка мотовила
(рис. 13)
13
При первой установке жатки установите
соединительные уголки быстроразъемных муфт
при незатянутых накидных гайках таким образом,
чтобы была обеспечена возможность
подсоединения шлангов высокого давления без их
натяжения.
Подсоединение кабелей
Вставьте штекер (А) системы регулировки
скорости вращения мотовила и штекер (С)
системы CLAAS-Auto-Contour.
A
Штекеры выполнены таким образом, что их
невозможно перепутать.
(рис. 14)
C
14

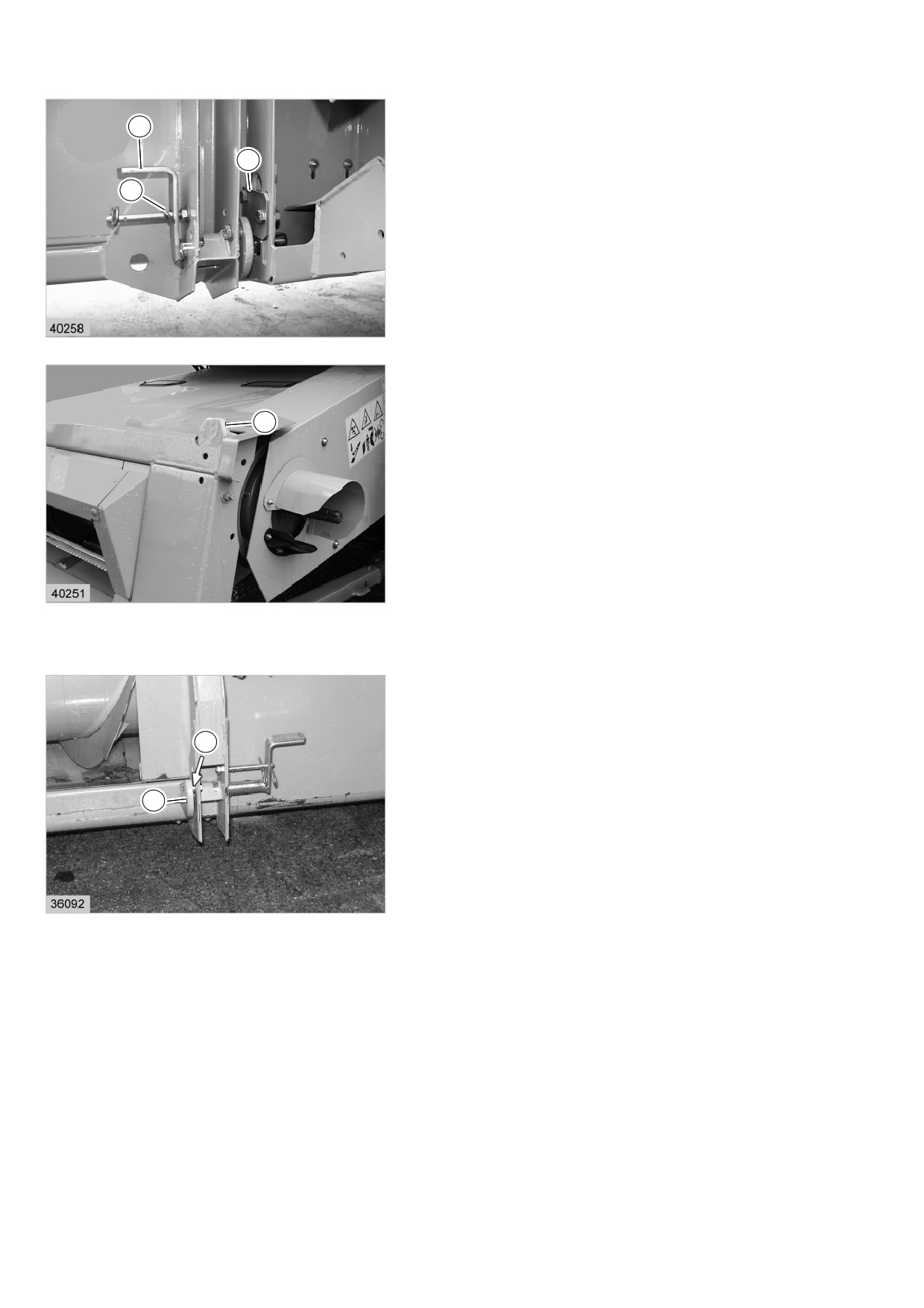

Установка стояночных опор
Жатки до 5,10 м
O

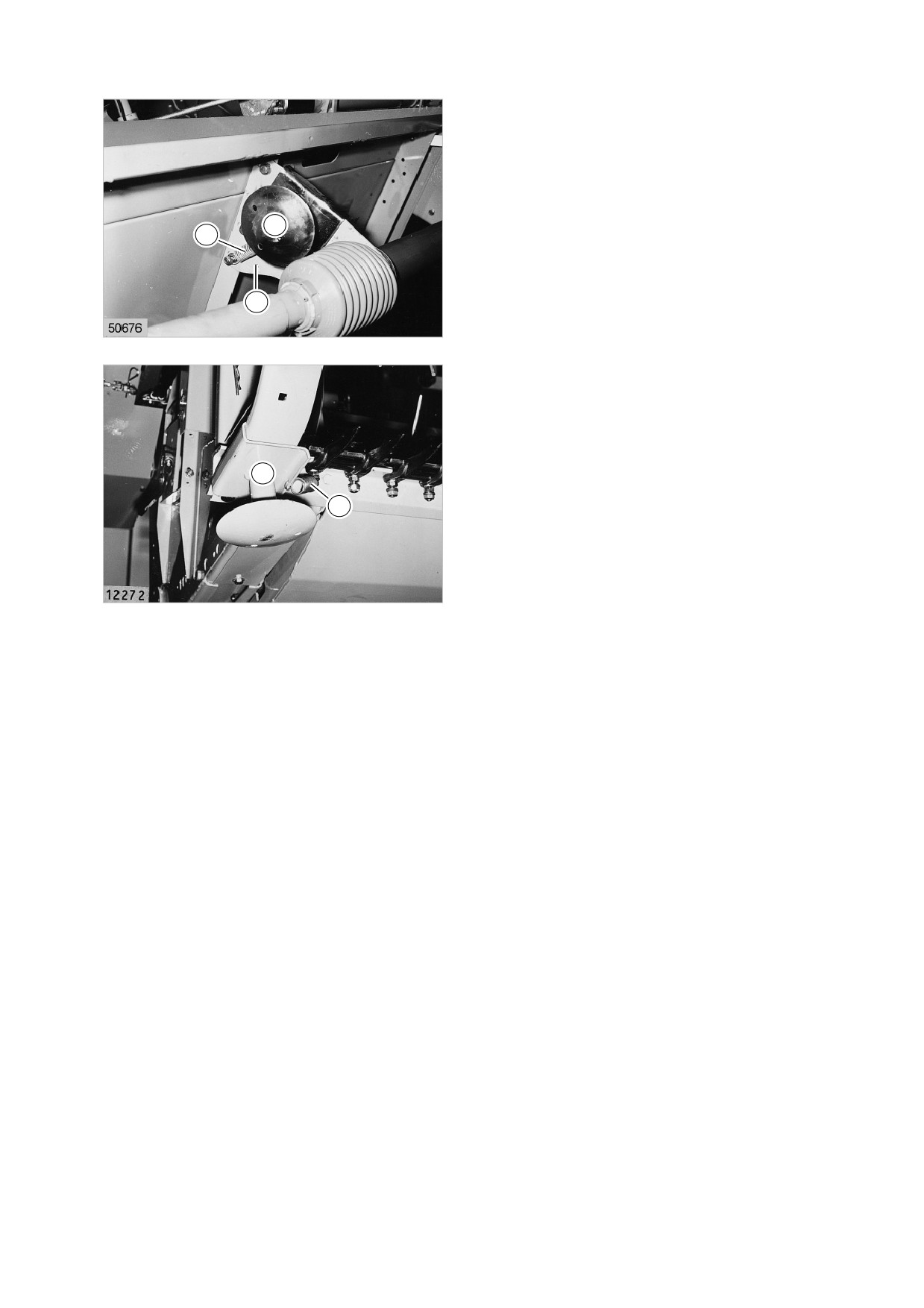

При установленном лотке жатки подвесьте
стояночную опору (Е) на правой стороне жатки за
отверстие (О) и зафиксируйте с помощью
пружины (Н).
E
(рис. 15)
Опасность!
H
Во время стоянки приставки
15
(жатка и т.д.) должны быть
надежно зафиксированы!
Подвесьте стояночную опору (Е) с левой стороны
к опорной пластине (L) и зафиксируйте с помощью
пружины (Н).
(рис. 16)
L
E
H
16
Жатки 6,00-9,00 м
Подвесьте стояночные опоры (Е) к опорным
пластинам (L) и зафиксируйте с помощью
пружин (Н).
(рис. 17)
E
H
L
17
Перед снятием лотка жатки установите с обеих
сторон на внешних полозьях опору (Е) и
зафиксируйте с помощью пружин (Н). При
повторной установке лоток жатки может быть
без труда принят каналом подачи.
E
(рис. 18)
H
18
УСТАНОВКИ НА ЖАТКЕ
Опасность!
Безопасность рабочих органов косилки и
жатки, подающего шнека, мотовила и т.п.
вследствие принципов их работы не
может быть обеспечена в полной мере за
счет конструктивных мероприятий.
☞Поэтому во время работы следует
находиться на достаточно безопасном
расстоянии от этих движущихся
частей!
☞При выполнении любых работ под
поднятой жаткой она должна быть
надежно зафиксирована.

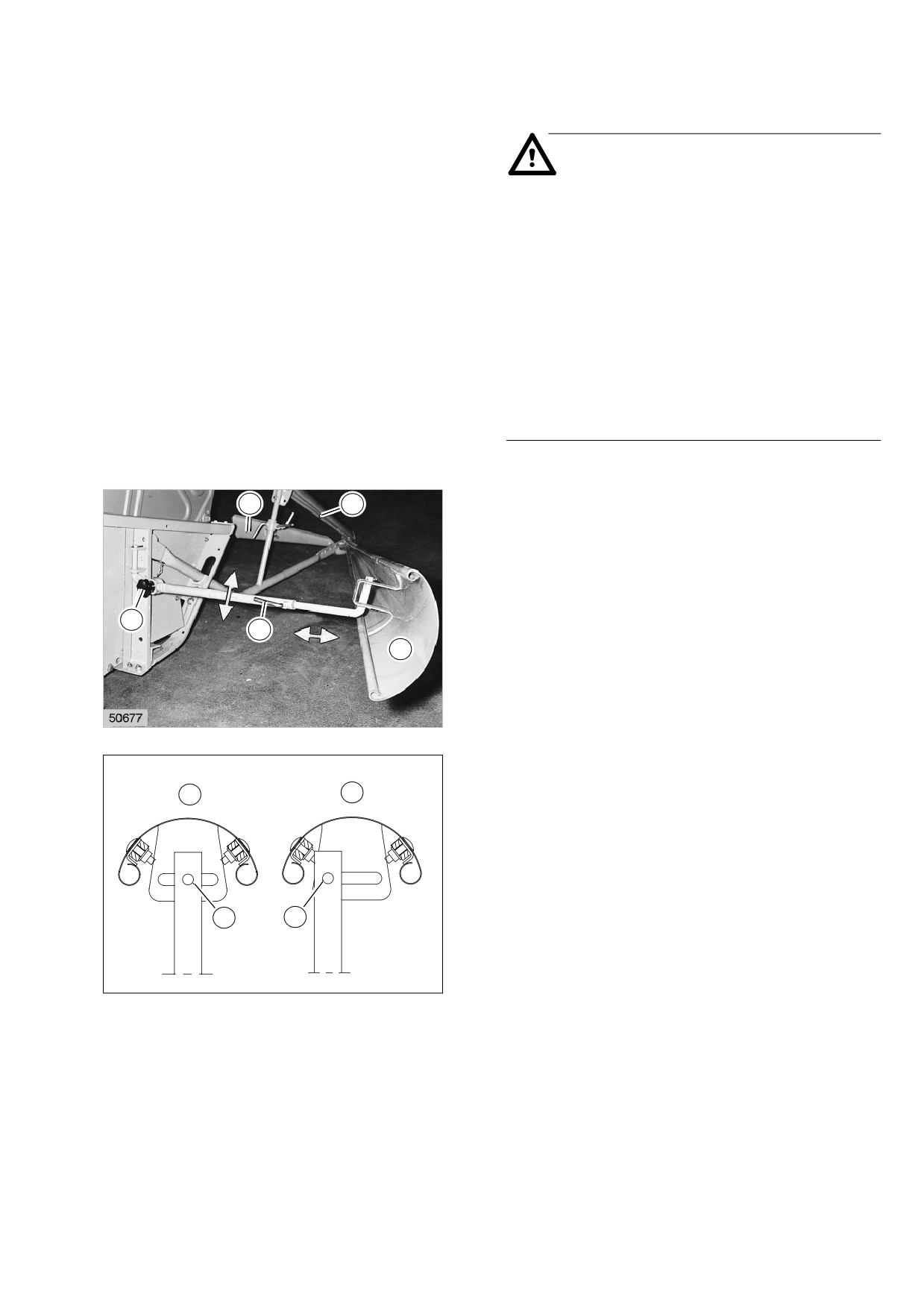

Стебледелитель
B
A
Трехкомпонентный стебледелитель состоит из
делительной пластины (А), короткого
внутреннего (В) и длинного внешнего (С)
делителей.
(рис. 1)
6
5

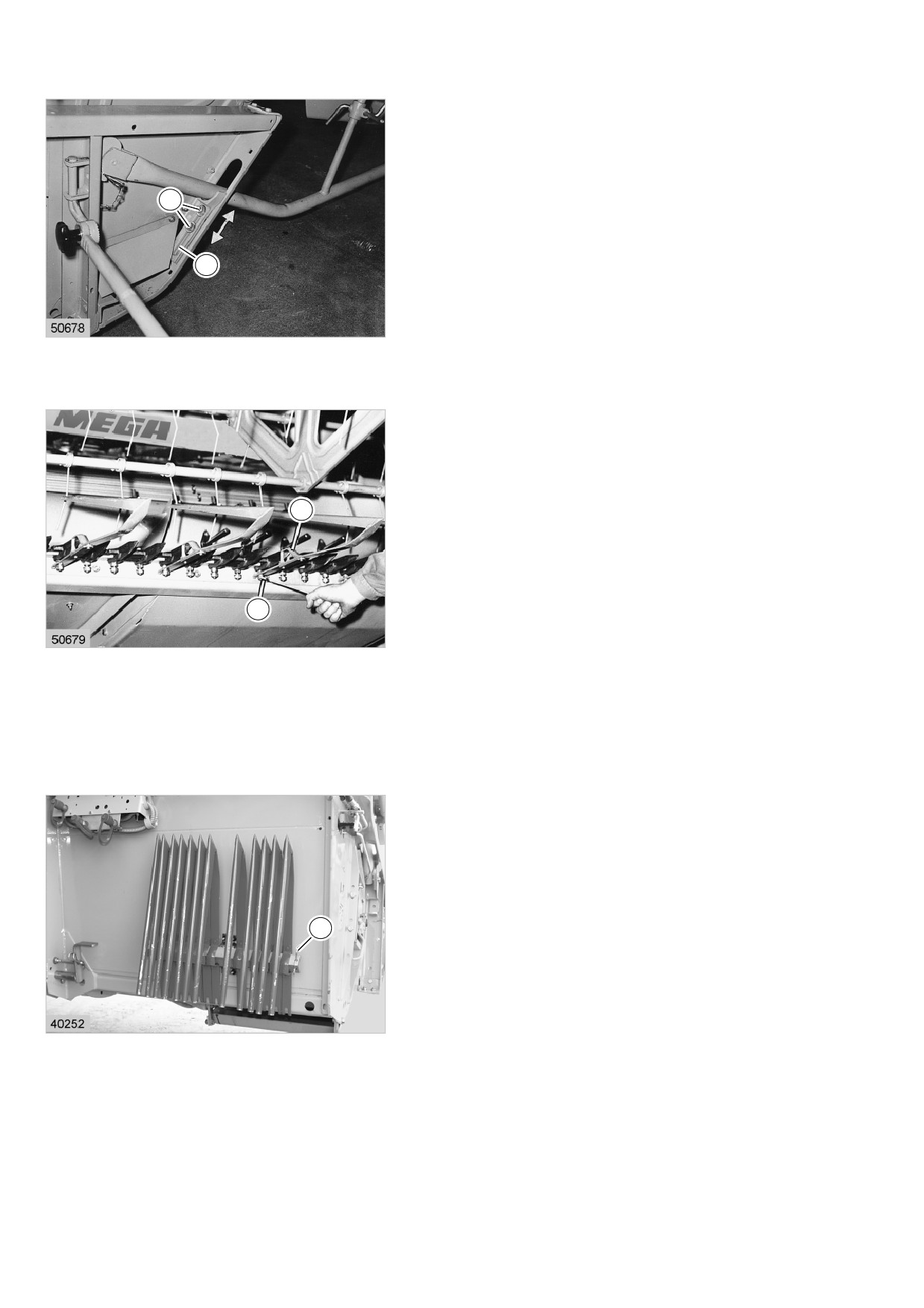

Стебледелитель закрепляется на жатке с
C
помощью быстродействующего затвора и может
поставляться в коротком (для зерновых культур с
коротким стеблем) и в длинном вариантах.
1
Регулировка стебледелителей:
Ослабьте болты с шестигранной головкой (2) и
L
R
подведите пластины (A) делителей к мотовилу
как можно ближе.
Следите за тем, чтобы мотовило ни утыкалось.
Установите левую пластину (A) делителя
по центру продольного отверстия.
2
2
Переместите правую пластину (A) делителя до
конца на правую сторону.
L
= левый стебледелитель
37341
2
R = правый стебледелитель
(рис. 1, 2)
Установите внутренние делители (B) таким
образом, чтобы они не утыкались и чтобы не
имело места наматывание на вал мотовила.
Ослабьте барашковые винты (5) и грибковые
ручки (6) и отрегулируйте внешние делители (C)
3
вбок и по высоте таким образом, чтобы стебли
отводились в имеющийся стеблестой.
Ослабьте винты (3) и отрегулируйте высоту
S
стебледелителей с помощью регулировочных
шиберов (S) таким образом, чтобы острия
стебледелителей не касались постоянно грунта и
при волнистом грунте не утыкались в него.
3
(рис. 1, 3)
Колосоподъемник
Количество колосоподъемников зависит
от состояния обмолачиваемой культуры.
При полеглых хлебах и прорастании зелени
2
колосоподъемники устанавливаются на каждом
четвертом, пятом или шестом пальцах жатки. При
коротких прямых стеблях и наклоненных вниз
колосьях колосоподъемники следует установить
чаще.
1
Ослабьте гайку (1). Вставьте колосоподъемник
между шайбой и верхней гайкой, при этом
4
одновременно наденьте карман (2) на кончик
пальца. После этого снова затяните гайку.
При установке колосоподъемников три крайних
пальца жатки следует оставить свободными.
(рис. 4)
Транспортировочные держатели для
колосоподъемников:
Колосоподъемники можно разместить на правой
стороне жатки в предусмотренном для них
держателе.
Зафиксируйте колосоподъемники с обеих сторон
F
с помощью пружинных шплинтов (F).
(рис. 5)
5
Косилочный нож
Опасность!
При снятии и установке косилочного
ножа во избежание травмы следует
надевать перчатки.
Вытягивание ножа требует особой
осторожности в том случае, если
ножевой брус деформирован или
сильно загрязнен.
6
(рис. 6)
Снятие ножа
Жатки 6,00-9,00 м

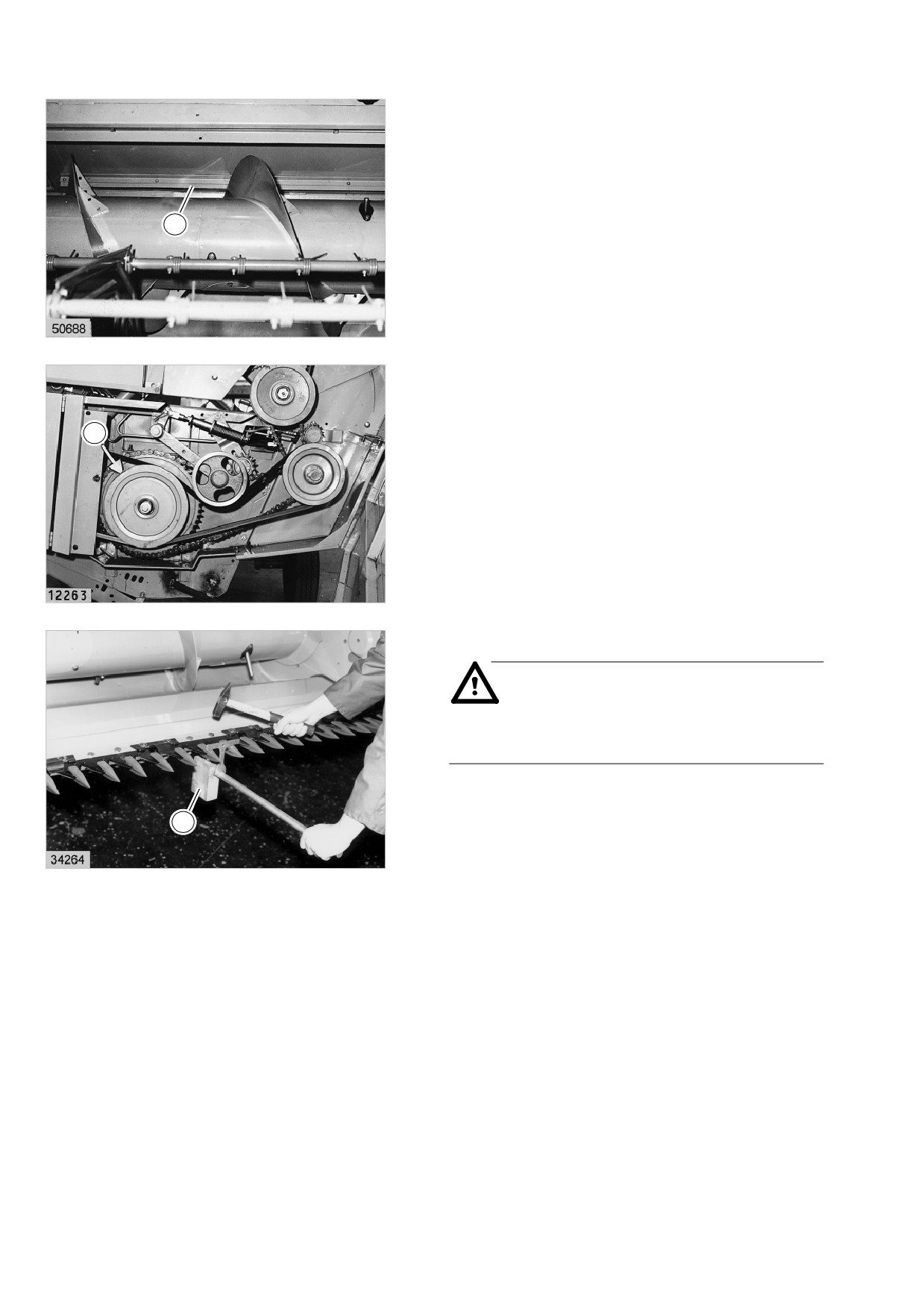

Приведите нож в положение левой мертвой точки.
Ослабьте болты с внутренним шестигранником (N)
и вытяните нож.
M
(рис. 7)
N
7
Жатки 3,00-5,10 м
Приведите нож в положение левой мертвой точки.
Ослабьте болты с шестигранной головкой (N) и
вытяните нож.
N
(рис. 8)
M
8
Установка ножа
Задвиньте нож в ножевой брус и приверните
крепежными болтами (N). При этом следите за
тем, чтобы канавка была чистой, а поводковый
клин (М) полностью встал на место.
(рис. 7, 8)
Регулировка ножевой головки по высоте
Жатки 6,00-9,00 м

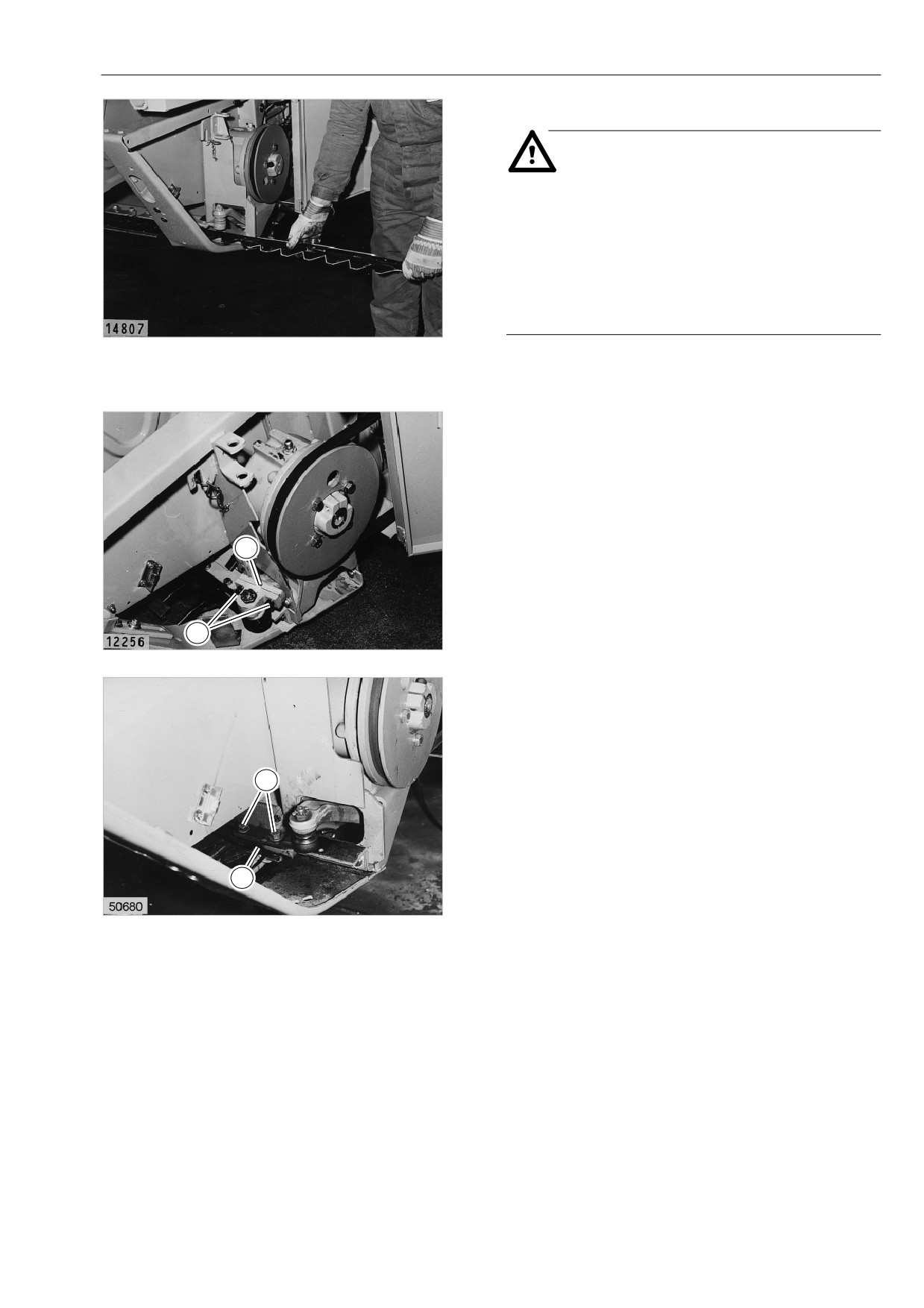

Ослабьте зажимной винт (К) и отрегулируйте
качающийся рычаг (G) таким образом, чтобы
между первыми сегментами ножа и накладками
двойных пальцев имелся зазор 0,5 - 1 мм.
K
По окончании регулировки снова затяните
G
зажимной винт.
(рис. 9)
9
Жатки 3,00-5,10 м
Ослабьте зажимной винт (К) и отрегулируйте
качающийся рычаг (G) таким образом, чтобы
между первыми сегментами ножа и накладками
двойных пальцев имелся зазор 0,5 - 1 мм.
По окончании регулировки снова затяните
G
зажимной винт.
K
(рис. 10)
10
Регулировка ножевых кулачков
Отрегулируйте ножевые кулачки (М), убирая или
добавляя регулировочные пластины таким
образом, чтобы обеспечивался легкий ход
косилочного ножа.
Зазор между ножевыми пальцами и сегментами
ножа должен составлять прим. 1,5 мм.
M
(рис. 11)
11

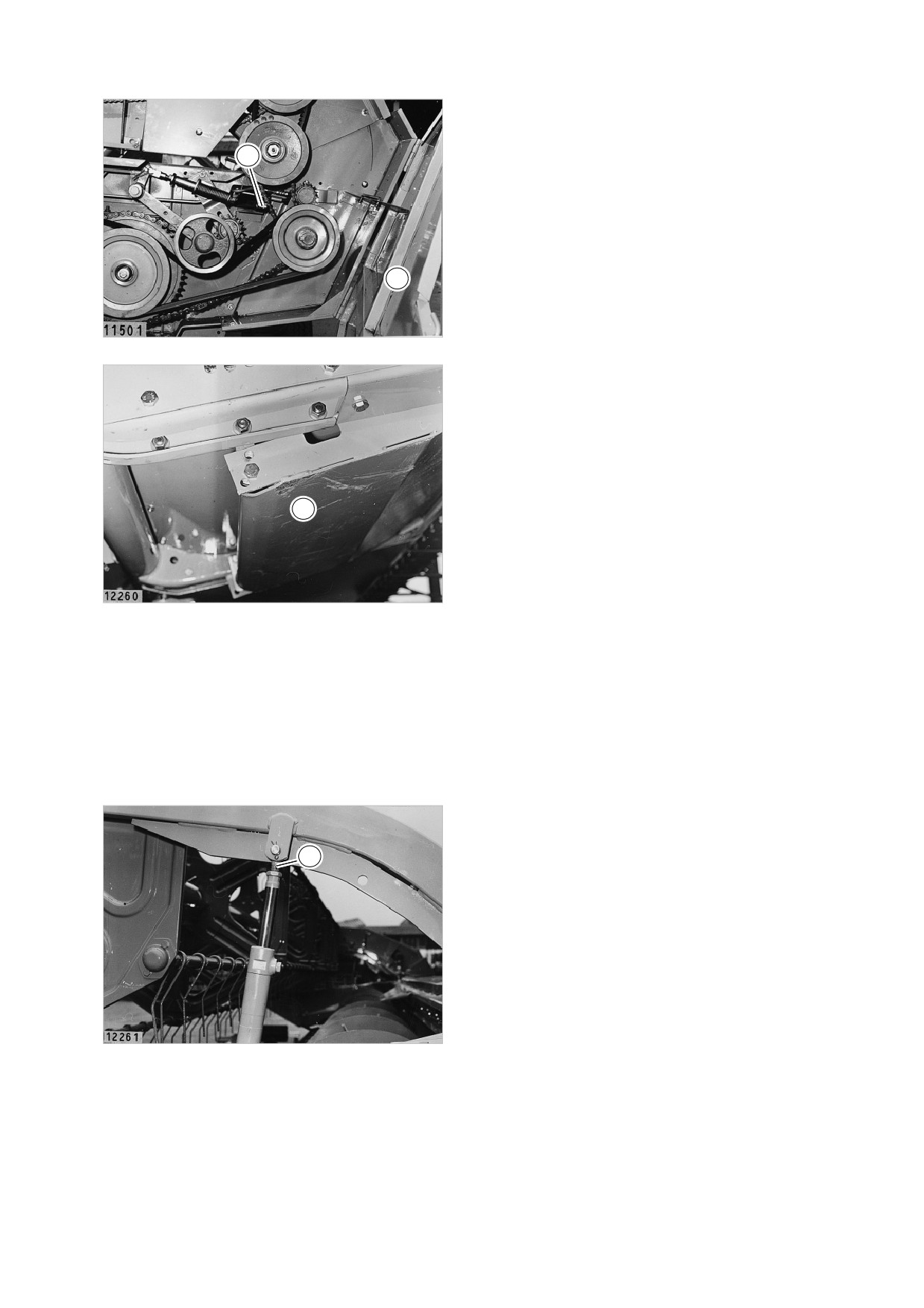

Сменные ножи
Жатки 6,00-9,00 м
Запасной нож (Е) можно возить в держателе на
жатке.
E
Для вытягивания ножа из держателя следует
R
снять клиновой ремень (К) привода ножа
с подпружиненного натяжного ролика (S).
K
Освободите и отодвиньте назад фиксатор (R).
(рис. 12)
S
12
Жатки 3,00-5,10 м
Запасной нож (Е) можно возить в держателе на
жатке.
E
Запасной нож фиксируется с помощью закрытой
боковой заслонки (О).
(рис. 13)
O
13
Полозья жатки
Регулируемые полозья (V) жатки регулируются по
высоте. Регулировка зависит от размера шин.
Полозья всегда следует выдвигать как можно
дальше.
(рис. 14)
V
14
Мотовило

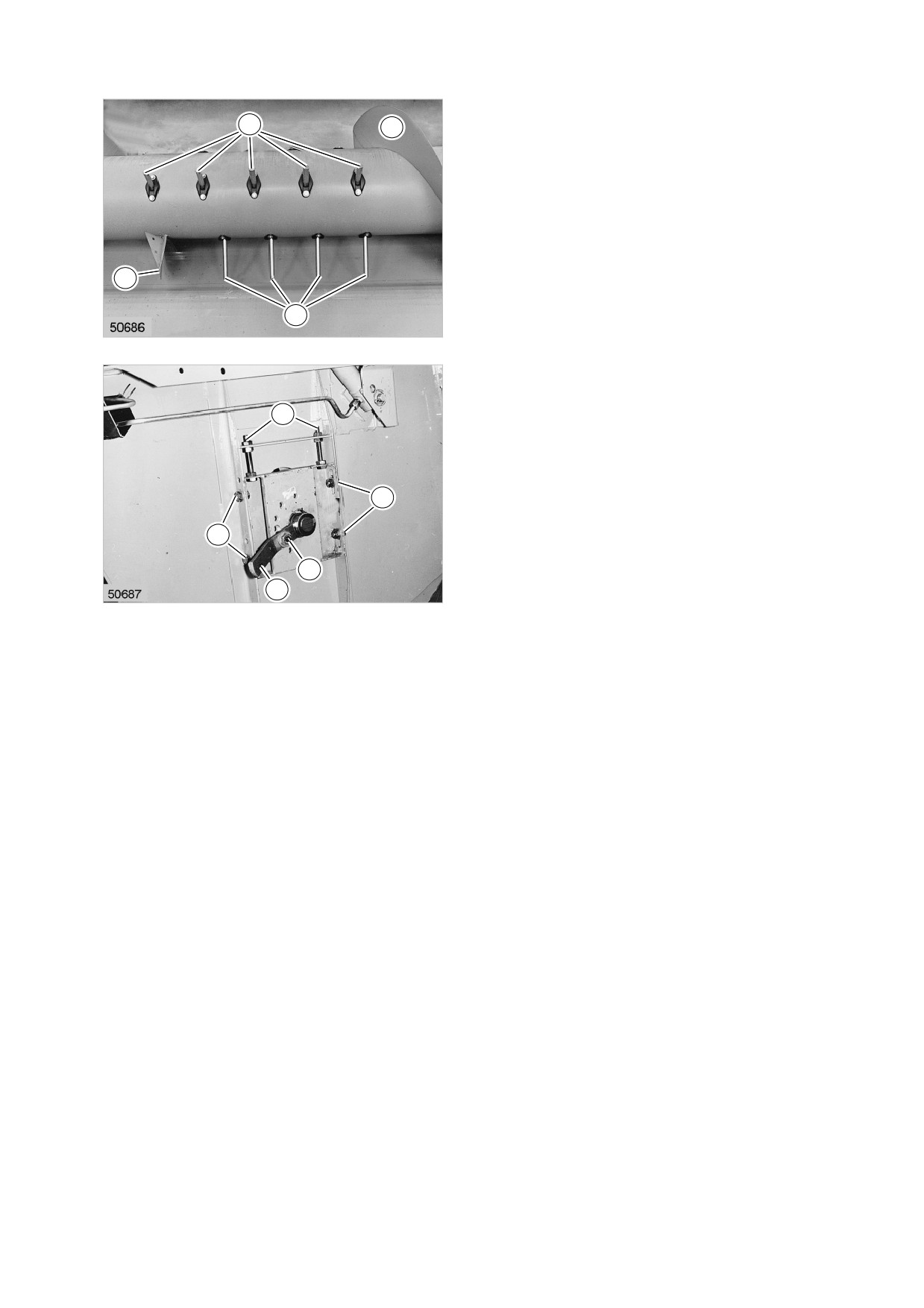

Мотовило регулируется по высоте с площадки
водителя с помощью гидравлического блока
управления:
При полеглых посевах оно устанавливается ниже,
при прямых посевах выше.
Если в самом нижнем положении мотовила зубья
мотовила попадают в косилочный нож, то
требуется изменение установки рым-болтов (В).
B
(рис. 15)
15
По окончании монтажных работ на гидравлике
мотовила следует удалить из установки
- см. с. 9.3.6, Удаление воздуха из цилиндра
мотовила.

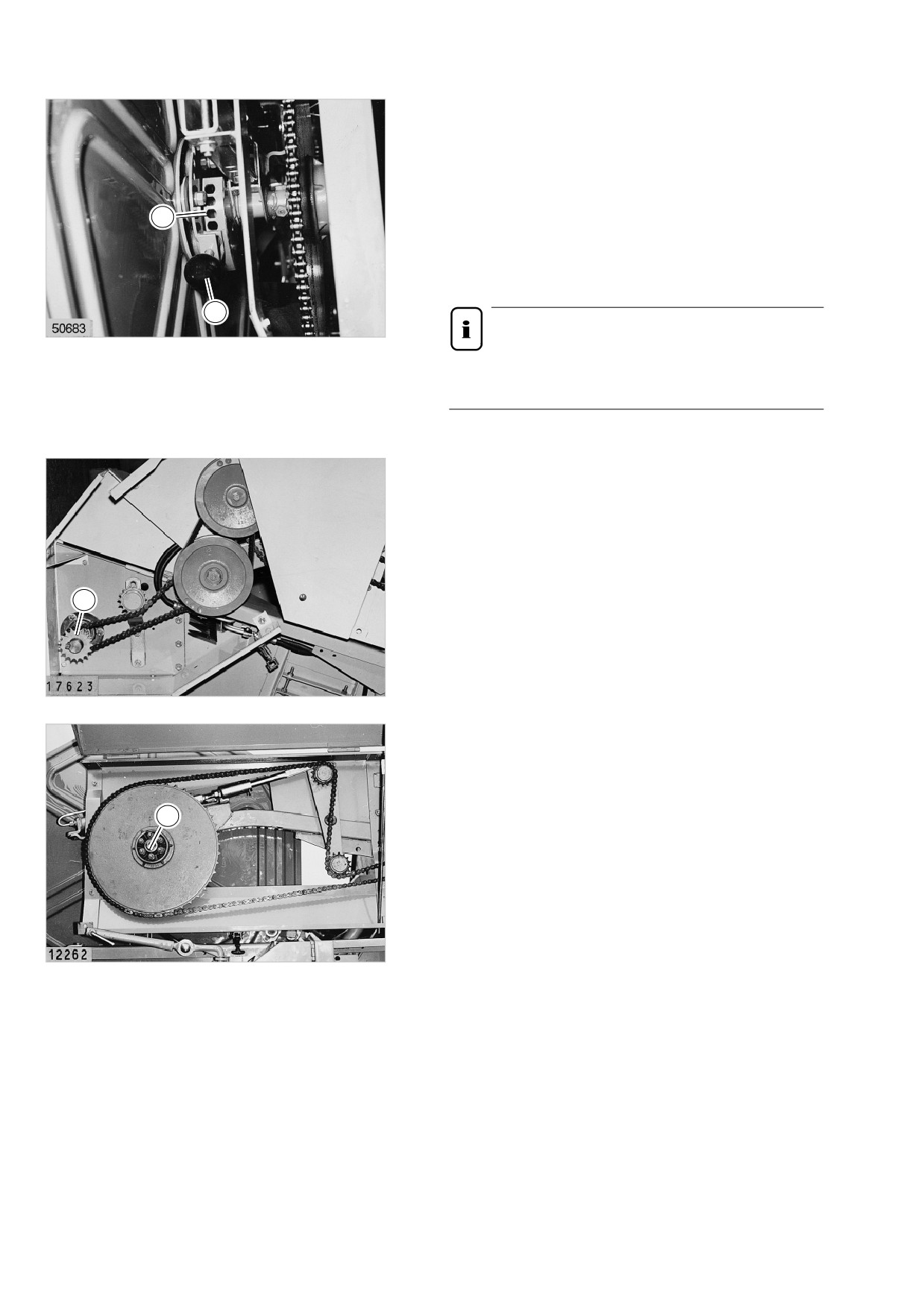

Зубья мотовила
Для нормальных условий уборки урожая зубья
мотовила следует установить вертикально или с
легким наклоном вперед.
При сильно полеглых посевах или коротком
C
обмолачиваемом продукте зубья мотовила можно
установить на захват путем перемещения
рычага (В) по перфорированной шине (С).
(рис. 16)
B
16
Указание!
Слишком сильный захват ведет к
наматыванию мотовила.
Привод мотовила
Изменение диапазона скорости вращения
мотовила:
Жатки 6,00-9,00 м
На двойном цепном колесе (D) можно выбрать
любой из двух различных диапазонов скорости
D
вращения.
Цепное колесо с 14 зубьями = 12 - 47 об/мин
Цепное колесо с 17 зубьями = 15 - 57 об/мин
(рис. 17)
17
Предохранительное устройство:
Мотовило защищено от перегрузки при помощи
проскальзывающей муфты (R).
Проскальзывающую муфту не следует затягивать
R
слишком сильно, так как она может
заблокироваться и перестанет выполнять
функции предохранителя.
(рис. 18)
18
Обслуживание жатки

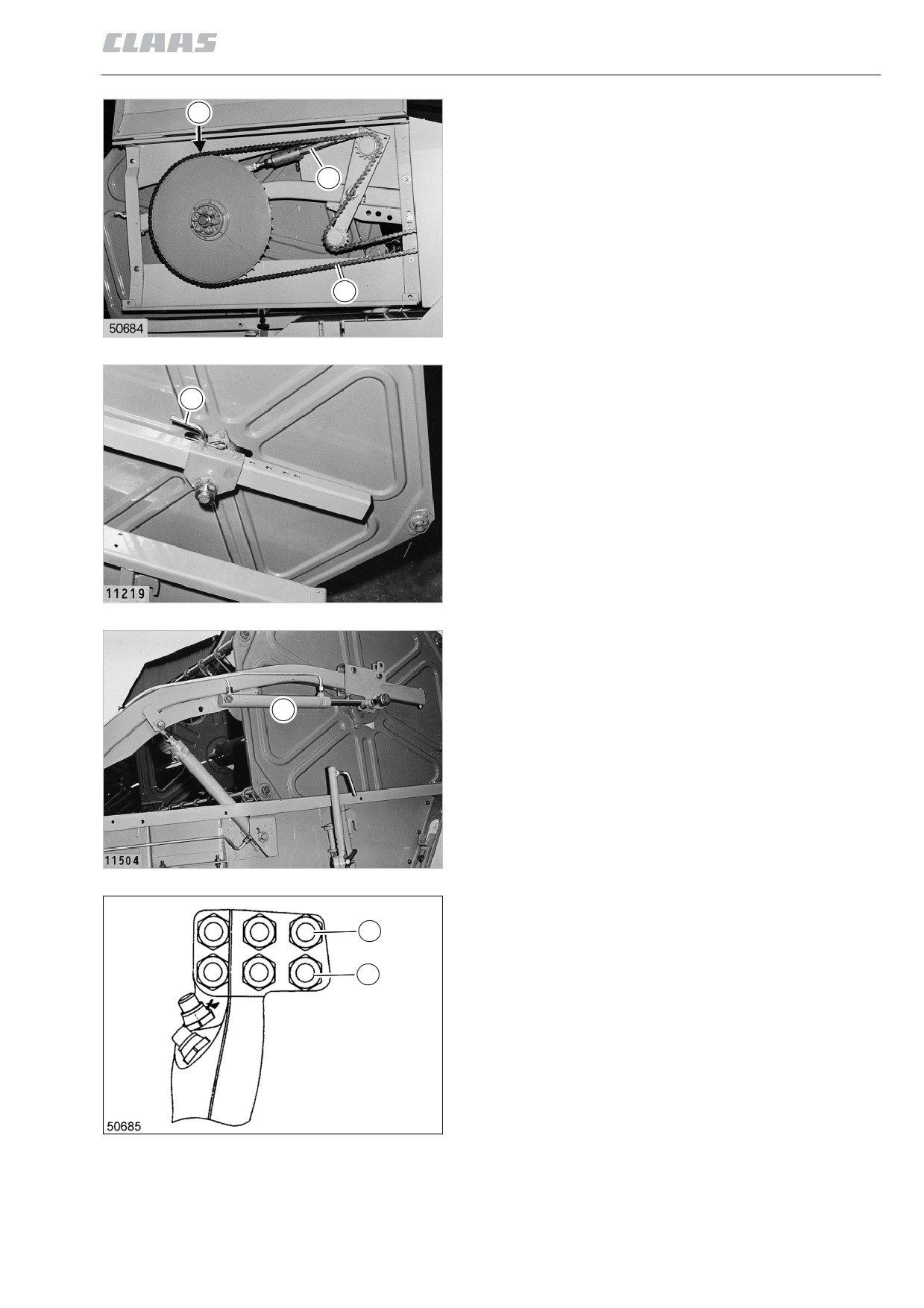

Горизонтальная регулировка мотовила
N
(механическая)
После блокировки пружинного цилиндра (Е) и
удаления штекеров (N) мотовило можно
E
перемещать вперед или назад.
После этого вставьте штекеры (N) и
разблокируйте пружинный цилиндр (Е).
Пружинный цилиндр (Е) обеспечивает постоянное
натяжение цепи привода мотовила (К).
K
(рис. 19, 20)
19
N
20
Горизонтальная регулировка мотовила
(гидравлическая)

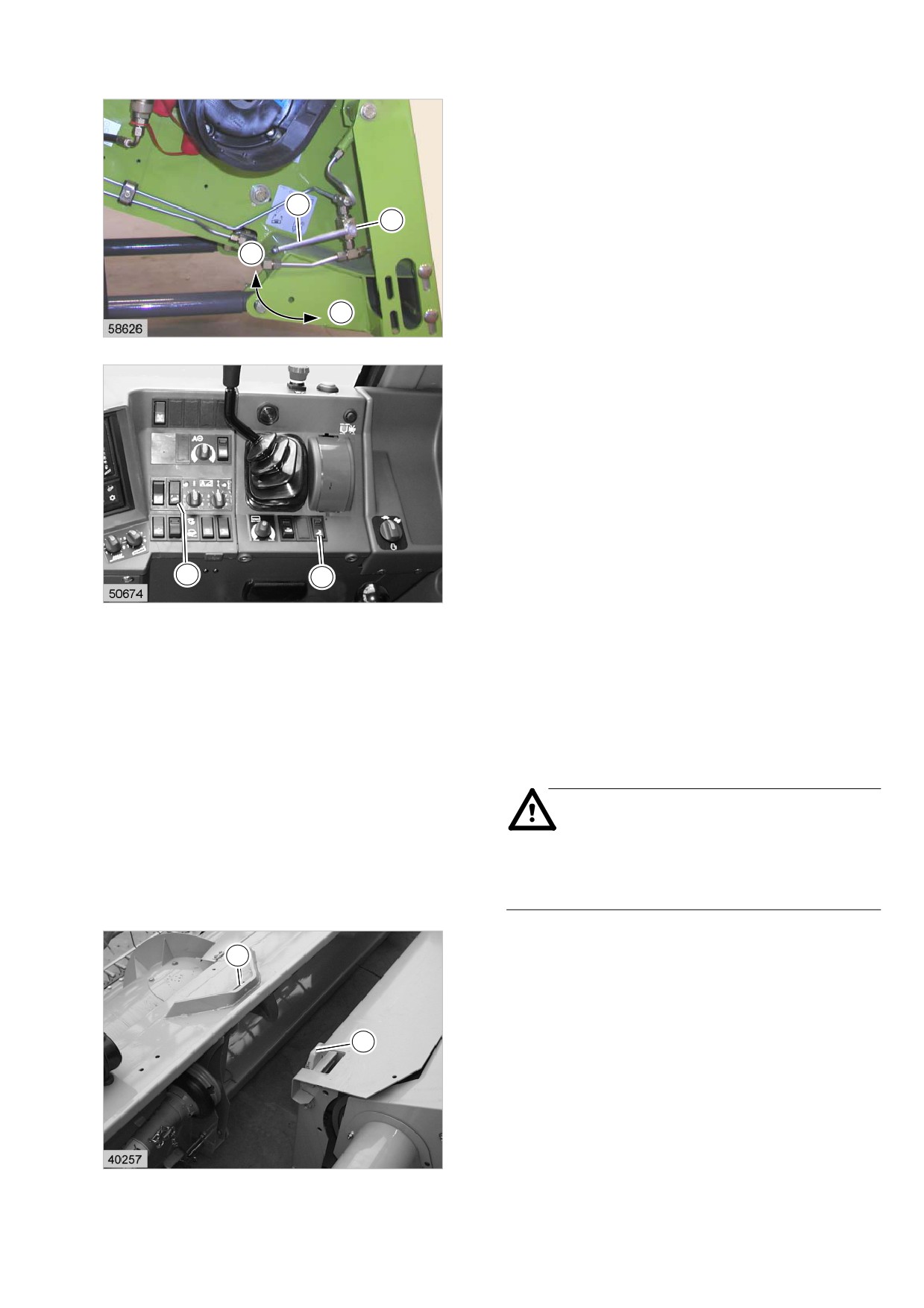

Путем нажатия клавишных выключателей (5 и 6)
на мультифункциональном рычаге мотовило
H
можно перемещать вперед и назад посредством
расположенного горизонтально гидравлического
цилиндра двойного действия (Н).
(рис. 21, 22, 23)
21
Регулировка мотовила:
(до № машины ...)
5
5 = перемещение мотовила вперед
6 = перемещение мотовила назад
6
(рис. 22)
22
Регулировка мотовила
6
(с № машины ...)
5
5 = перемещение мотовила вперед
6 = перемещение мотовила назад
(рис. 23)
613376
23
Регулируемый привод мотовила
Скорость вращения мотовила может
бесступенчато регулироваться с площадки
V
водителя с помощью электродвигателя (М)
через регулируемую передачу (V).
Активизировать регулируемый привод мотовила
разрешается только при работающей жатке!
(рис. 24)
M
24
Регулировка скорости вращения мотовила:
(до № машины ...)
Включите предохранительный выключатель (65),
предварительно сняв блокировку.
Путем нажатия на перекидной выключатель (60)
можно регулировать скорость вращения
мотовила.
(рис. 25)
60
65
25
Регулировка скорости вращения мотовила:
(с № машины ...)
Включите предохранительный выключатель (65),
предварительно сняв блокировку.
Путем нажатия на перекидной выключатель (60)
можно регулировать скорость вращения
мотовила.
(рис. 26)
60
65
26

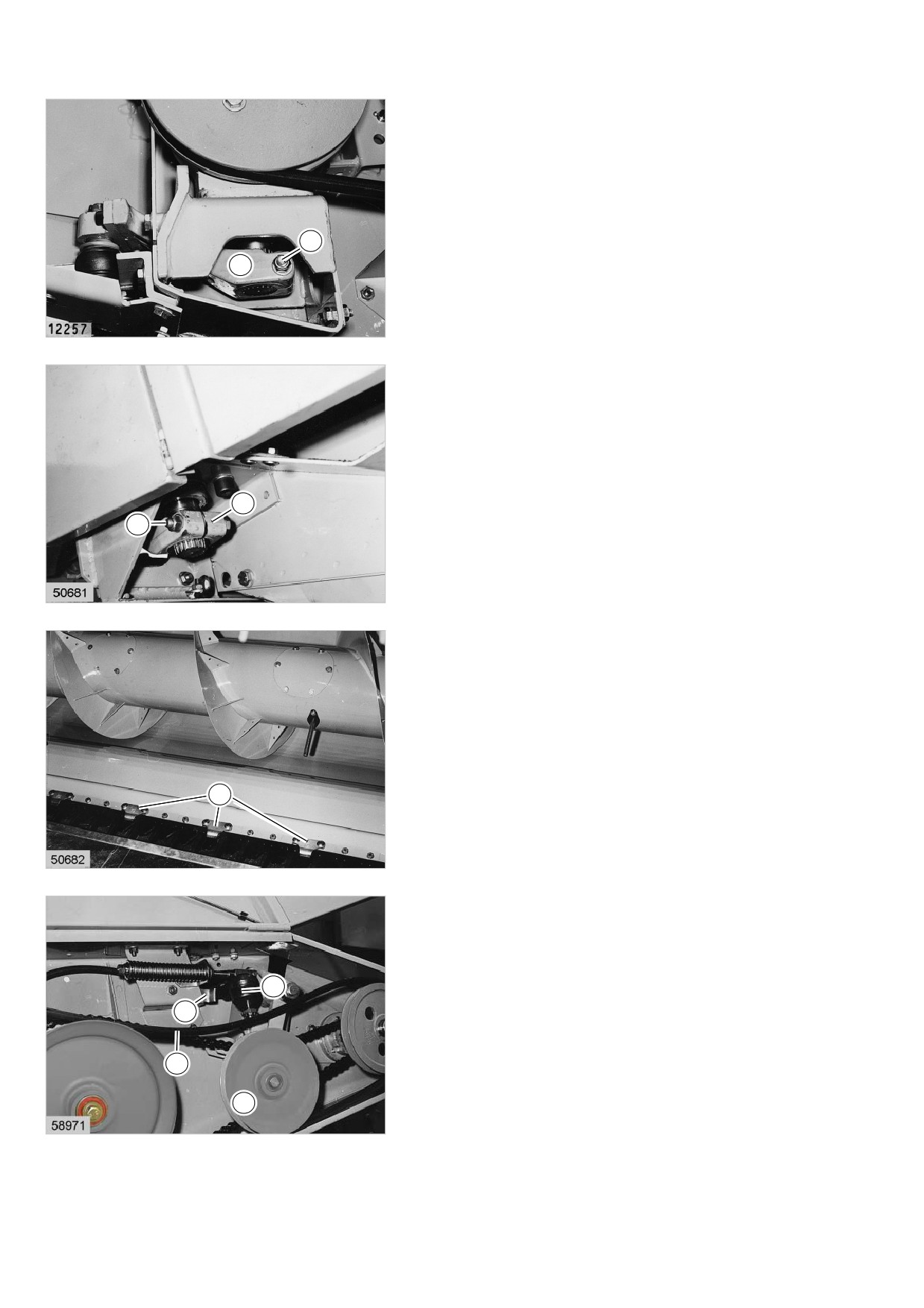

Подающий шнек
F
S
Регулировка расстояния до днища
Расстояние между витками (S) подающего
шнека и днищем лотка жатки должно составлять
прим. 15 мм.
При приеме очень крупных валков для разгрузки
подающего шнека и при трудносыпучем
обмолачиваемом продукте для уменьшения доли
S
короткой соломы следует поднять подающий
шнек выше.
F
Управляемые пальцы (F) тянут обмолачиваемый
27
продукт, подаваемый витками шнека (S) к центру,
под подающим шнеком к наклонному
транспортеру.
C
Поврежденные пальцы подлежат немедленной
замене.
Регулировка подающего шнека может быть
изменена с помощью регулировочных винтов (С)
4
на левой и правой стороне.
Перед каждой регулировкой следует ослаблять
4
крепежные винты (4) на обеих сторонах.
3
По окончании регулировки снова крепко затяните
B
все винты.
28
(рис. 27, 28)
Регулировка положения подающих пальцев
Положение подающих пальцев (F) может быть
изменено с помощью рычага (В) после удаления
винта (3).
По окончании регулировки снова крепко затяните
винт.
(рис. 27, 28)
Жатка с мультипальцами:
Установите рычаг (В) во втором снизу отверстии.
Жатка без мультипальцев:
Установите рычаг (В) в четвертом снизу
отверстии.
(рис. 27, 28)
Регулировка скребковых планок
Подведите скребковые планки (L) на обеих
сторонах как можно ближе к подающему шнеку.
Регулировку следует выполнять также после
каждого изменения высоты подающего шнека.
(рис. 29)
L
29
Предохранительное устройство:
Подающий барабан защищен от перегрузки с
помощью проскальзывающей муфты (R).
R
(рис. 30)
Проскальзывающую муфту не следует затягивать
слишком сильно, так как она может
заблокироваться и перестанет выполнять
функции предохранителя.
Момент вращения проскальзывающей муфты
- см. с. 5.3.1, Предохранительные устройства.
30
Замена лезвий ножа в поле
Опасность!
Остановите двигатель и выключите
разъединитель аккумуляторной батареи!
С помощью специального инструмента (S) можно
приклепывать лезвия ножей даже при
S
установленных ножах.
При этом действуйте следующим образом:
31
- Удалите поврежденное лезвие ножа.
- Очистите контактную поверхность.
- Наложите новое лезвие ножа.
- Положите специальный инструмент (S)
с держателем на два ножевых пальца.
- Вставьте заклепки, придерживая их
специальным инструментом.
- Приклепайте лезвия ножей.
Специальный инструмент (S) можно приобрести в
системе снабжения запасными частями фирмы
CLAAS.
(рис. 31)
8
Обслуживание
базовой машины
содержание .. 7 8 9 10 ..
