CLAAS MEGA 370 / 360

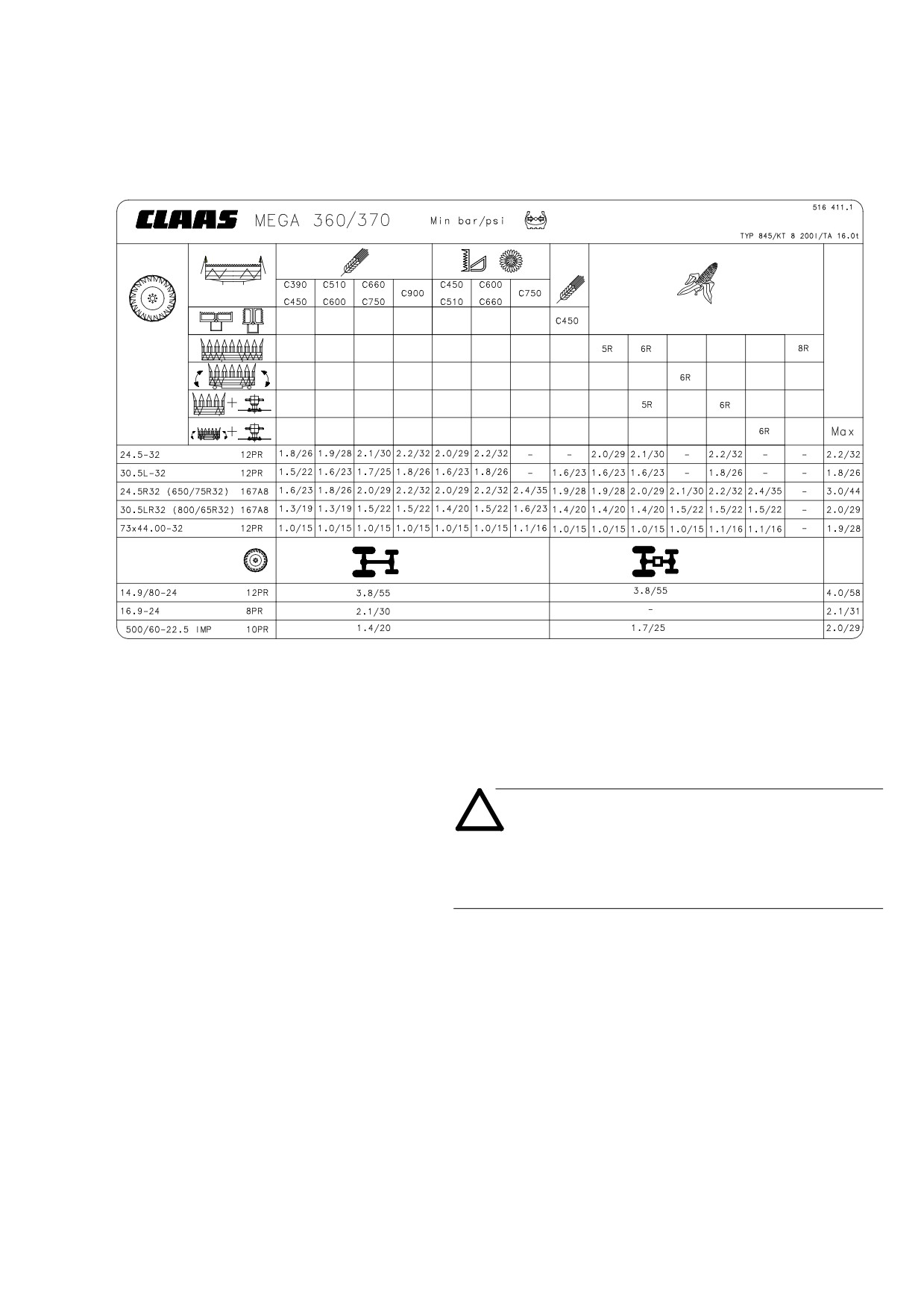

Шины и давление воздуха
614653
Моменты затяжки болтов крепления
колес
Ведущий мост
Гайки крепления колес с нажимным диском Н 22
DIN 74361-H22-10-DAC500B-TNT = 700 Н*м
Внимание!
Гайки с буртиком с покрытием "Dacromet"
(серебристое / серое) допускается затягивать
только с моментом 700 Н*м.
Управляемый мост
Болты крепления колес М 18 х 1,5 = 325 Н*м
Управляемый ведущий мост
Болты крепления колес М 22 х 1,5 - 8,8 и
пружинные кольца С 22,5 DIN 74361(кольца Limes) =
520 Н*м
Массы
Соответствующую массу машины можно определить на основе массы отдельных агрегатов в
зависимости от оснащения - см. с. 5.4.1, Приставки - Масса, размеры.
Базовая машина без приставки
11840 кг
Соломоизмельчитель
310 кг
с соломоразбрасывателем
+ 136 кг
CLAAS MEGA 370 / 360
Размеры комбайна
Ширина колеи
впереди
при шинах 24,5 R 32
2747 мм
при шинах 24,5 R 32
(обод развернут, клапан внутри)
2812 мм
при шинах 24,5 R 32
(не для двухступенчатой регулируемой
передачи)
2676 мм
при шинах 30,5 LR 32
2946 мм
сзади
Регулируемый управляемый мост
при шинах 500/60 - 22,5
2645 мм
2845 мм
при 14,9/80 - 24
2750 мм
Управляемый ведущий мост
при шинах 500/60 - 22,5
2610 мм
Ширина над шинами
впереди
при шинах 24,5 R 32
3400 мм
при шинах 24,5 R 32
(обод развернут, клапан внутри)
3450 мм
при шинах 24,5 R 32
(не для двухступенчатой регулируемой
передачи)
3300 мм
при шинах 30,5 R 32
3750 мм
сзади
Регулируемый управляемый мост
при шинах 500/60 - 22,5
3130 мм
3330 мм
при 14,9/80 - 24
3130 мм
Управляемый ведущий мост
при шинах 500/60 - 22,5
3120 мм
Колесная база
3816 мм
Дорожный просвет
при шинах 24,5 - 32 R 1
до лапы элеватора
420 мм*
до кожуха воздуходувки
395 мм*
* В зависимости от производителя шин
возможны отклонения до 50 мм.
Диаметр поворота
влево
16800 мм
по DIN 70020
вправо
17700 мм
CLAAS MEGA 370 / 360

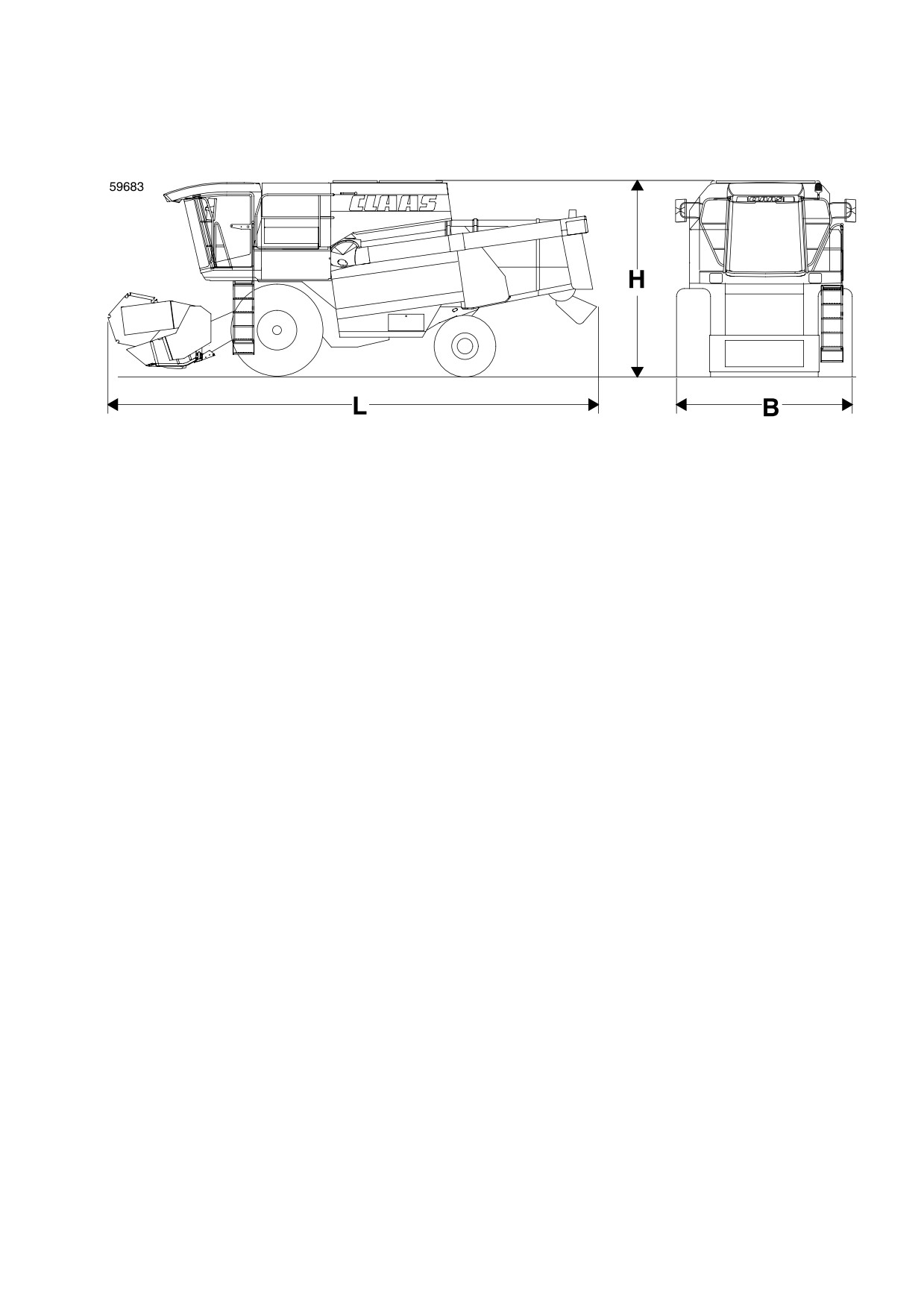

Транспортное положение / рабочее положение
Транспортное
Рабочее
положение
положение
ШИРИНА B
Без приставки
- см. с. 5.1.6, Ширина над шинами
3400 мм
-
С жаткой или приставкой для сбора кукурузы
- см. с. 5.4.1, Приставки - Масса, размеры
ВЫСОТА H
Верхний край зернового бункера
при шинах 24,5 R 32
3850 мм
3850 мм
открытая крышка зернового бункера
+ 550 мм
Верхний край кабины
3820 мм
3820 мм
Нижний край выпускной трубы зернового
бункера
-
3944 мм
Нижний край длинной выпускной трубы
зернового бункера
-
4400 мм
При шинах 23.1 - 30 размеры высоты
уменьшаются примерно на 40 мм.
В зависимости от производителя шин возможны
отклонения до 50 мм.
ДЛИНА L
Без приставки
8791 мм
-
Со стандартной жаткой
10201 мм
10151 мм
С длинным стебледелителем
10551 мм
10501 мм
С коротким стебледелителем
11301 мм
11251 мм
Со специальным стебледелителем
10866 мм
10816 мм
С откидной жаткой
11361 мм
11001 мм
С 6-рядной откидной приставкой для сбора
кукурузы
11201 мм
10991 мм
С приставкой для сбора кукурузы
11231 мм
11131 мм
С соломоизмельчителем
-
+ 100 мм
С соломоразбрасывателем
-
+ 550 мм
Кожух соломоспуска выведен
-
+ 300 мм
С длинной выпускной трубой зернового бункера
+ 815 мм
CLAAS MEGA 350
Для определения технических данных взят комбайн, оснащенный 6-цилиндровым двигателем,
трехмерным решетным станом, распределителем половы, регулируемым управляемым мостом, навесным
соломоизмельчителем, с водителем, полным топливным баком и кабиной.
Шины: 24,5 - 32 и 14,9/80 - 24
Жатка
Ширина среза
3,60 м (12'), 3,90 м (13'), 4,20 м (14'), 4,50 м (15'),
5,10 м (17'), 6,00 м (20'), 6,60 м (22'), 7,50 м (25')
Регулировка высоты
электрогидравлическая
Регулировка высоты среза
- см. с. 8.1.20, Диапазон регулировки жатки
Высота выемки
- см. с. 8.1.20, Диапазон регулировки жатки
(нижний край полозьев жатки)
Мотовило с пружинными зубьями
из 6 частей
Привод мотовила
клиноременный регулируемый привод,
электрическая регулировка скорости вращения
Скорость вращения мотовила
на жатках 3,60 м - 5,10 м
12 - 47 об/мин
на жатках 6,00 м - 7,50 м
12 - 47 об/мин
15 - 57 об/мин
Регулировка высоты мотовила
электрогидравлическая
Горизонтальная регулировка мотовила
электрогидравлическая
(оборудование на выбор)
Канал подачи
цепной транспортер
Муфта жатки
гидравлический привод низкого давления
Молотильные органы
Камнеуловительный лоток
серийно
Подбарабанья
регулировка момента, 1 регулировочный рычаг
ширина 1320 мм
Входное подбарабанье (подбарабанье
3 сегмента, заменяемых
Multi-Crop)
для зерновых (до № машины ...)
подбарабанье из листового металла (6,5 x 38), 6 планок,
6 рядов отверстий,
подбарабанье из листового металла (12 x 38), 6 планок,
6 рядов отверстий
для зерновых (с № машины ...)
проволочное подбарабанье N10 (10 x 35), 6 планок,
5 рядов отверстий
для кукурузы
подбарабанье из листового металла (19 x 38), 6 планок,
6 рядов отверстий
Удаление остей
- Главное подбарабанье
1 вворачиваемый молотильный сегмент
– Входное подбарабанье
2 подключаемые заслонки для удаления остей
Главное подбарабанье для кукурузы
и зерновых
подбарабанье из листового металла (20 x 42), 12 планок,
(до № машины ...)
12 рядов отверстий
(с № машины ...)
проволочное подбарабанье N18 (18 x 40), 13 планок,
12 рядов отверстий
Главное подбарабанье для смеси
подбарабанье с круглыми прутками
стержней кукурузных початков
Предварительный ускоритель
лопастной барабан
CLAAS MEGA 350
Молотильный барабан
ширина 1320 мм
диаметр 450 мм
6 бил, 6 оснований
Регулируемый привод молотильного
скорость вращения регулируется бесступенчато от 650 до
барабана
1500 об/мин
Двухступенчатый
скорость вращения регулируется бесступенчато,
регулируемый привод
1-я ступень 280 - 650 об/мин
(дополнительное оборудование)
2-я ступень 650 - 1500 об/мин
Муфта молотилки
гидравлический привод низкого давления
Соломотряс
Интенсивный соломотряс
количество кривошипных валов
2
количество гребенчатых зубцов
на кривошипный вал
5
Соломотряс
количество клавиш
5
количество валов соломотряса
2
скорость вращения валов соломотряса 225 ± 5 об/мин
площадь соломотряса
5,81 mІ
поверхность отделения
7,22 mІ
Очистка
Очистка напором воздуха
турбинная воздуходувка, 4 част.
Количество воздуха
бесступенчатая регулировка скорости вращения
Стандартный решетный стан
разделенный, вентилируемая ступень падения в стрясной
доске
Динамическая компенсация на
трехмерный решетный стан
склоне (оборудование по выбору)
(действует в трех измерениях)
Верхнее решето
пластинчатое решето с длинными губками
Нижнее решето
пластинчатое решето с короткими губками
Общая площадь решет
4,25 м2
Сход
возврат к предварительному ускорителю
Зерновой бункер
Емкость
7200 л (прим. 5,6 т пшеницы)
расчетная база в т = литровая масса 780 г/л
Выпускная труба
гидравлически поворачиваемая
CLAAS MEGA 350
Двигатель
MEGA 350
MEGA 350
DaimlerChrysler OM 906 LA,
DaimlerChrysler OM 906
LA,
ступень отработанных
ступень отработанных
газов 2
газов 3a
Рабочий объем см3
6370
6370
Верхняя граница скорости вращения
+20
+20
холостого хода (об/мин)
2392
–30
2392
-30
Номинальная скорость вращения
(полная нагрузка) (об/мин)
2200
2200
Нижняя граница скорости вращения
холостого хода (об/мин)
1350 ± 25
1350 ± 25
Сниженная скорость вращения (об/мин)
+20
+20
на 3-й передаче при 20 км/час
1808
–30
1808
–30
Сниженная скорость вращения (об/мин)
+20
+20
на 3-й передаче при 25 км/час
2256
–30
2256
-30
Мощность (EWG 80/1296) [кВт (л.с.)]
170 (231)
170 (231)
Мощность (ECE R 24) [кВт (л.с.)]
162 (220)
162 (220)
Охлаждающая жидкость
прим. 37 л
прим. 37 л
Генератор
150 A
150 A
Аккумуляторная батарея
12 В, 110 А*ч
12 В, 110 А*ч
Емкость топливного бака
400 л
400 л
CLAAS MEGA 350
Привод ходовой части
гидростатический,
управляется регулировочным рычагом на площадке
водителя
Коробка передач
по 3 ступени для движения вперед и назад
1-я и 2-я ступени:
рабочие ступени
3-я ступень:
для движения по дорогам
Скорость движения
Ступени коробки передач
при шинах 24,5 - 32
1-я скорость от 0 до
7,1 км/час
2-я скорость от 0 до
11,5 км/час
3-я скорость от 0 до
20,0 км/час
(от 0 до 25,0 км/ч)
при шинах 23,1 R 30
1-я скорость от 0 до
6,7 км/час
2-я скорость от 0 до
10,8 км/час
3-я скорость от 0 до
20,0 км/час
(от 0 до 25,0 км/ч)
Скорость заднего хода составляет примерно 70%
от скорости движения вперед.
Скорости движения в скобках приведены только для
определенных стран.
Для стран с ограничением скорости до 20 км/час привод
ходовой части отрегулирован соответствующим образом.
Привод ведущих колес
боковой редуктор, полная масляная ванна
Рулевое управление
гидростатическое
Тормоза
Ножной тормоз
гидравлический тормоз, выполненный также в виде
тормоза для отдельных колес
Ручной тормоз
механический, независимый
CLAAS MEGA 350

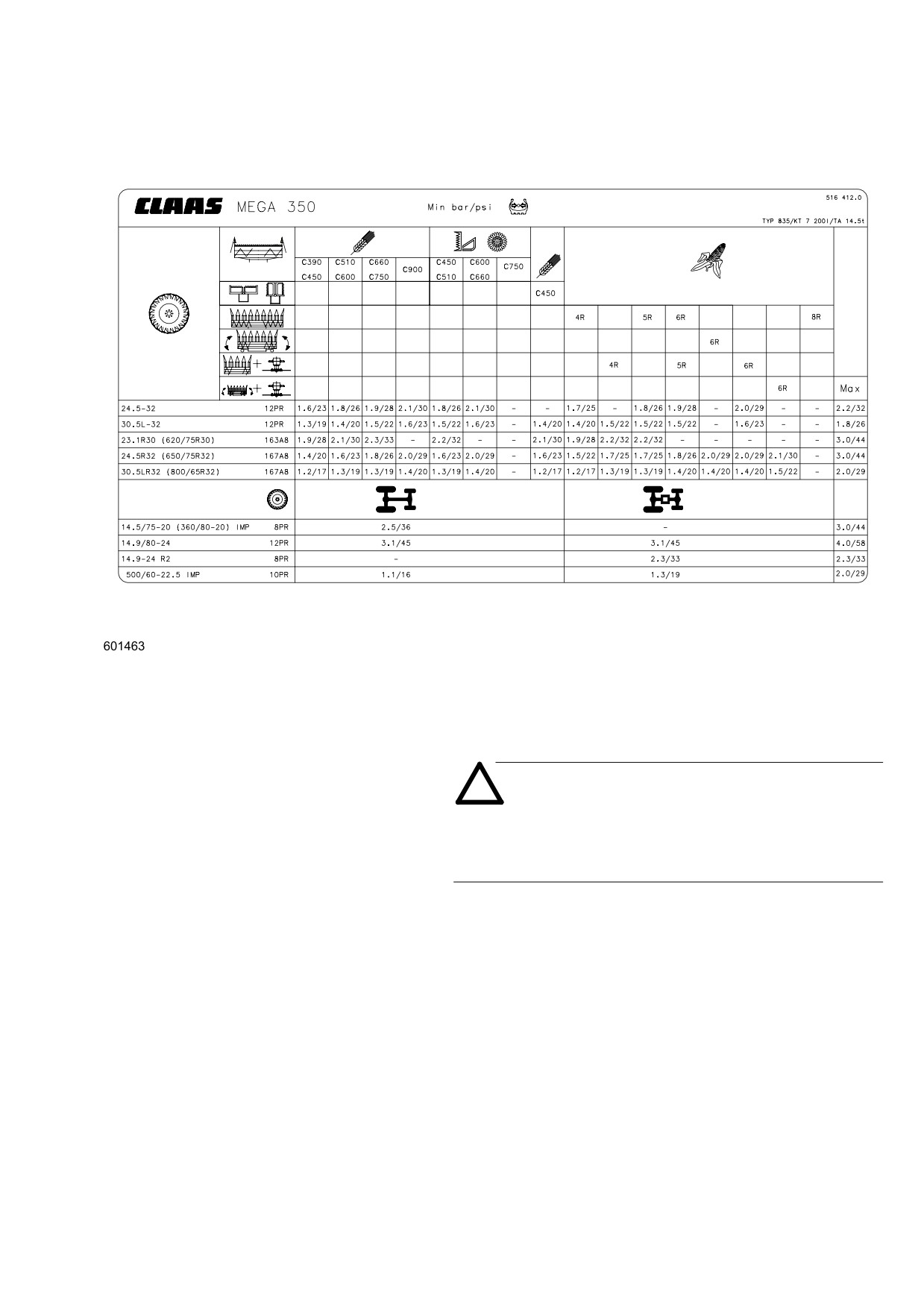

Шины и давление воздуха
Моменты затяжки болтов крепления
колес
Ведущий мост
Гайки крепления колес с нажимным диском Н 22
DIN 74361-H22-10-DAC500B-TNT = 700 Н*м
Внимание!
Гайки с буртиком с покрытием "Dacromet"
(серебристое / серое) допускается затягивать
только с моментом 700 Н*м.
Управляемый мост
Болты крепления колес М 18 х 1,5 = 325 Н*м
Управляемый ведущий мост
Болты крепления колес М 22 х 1,5-8,8
и пружинные кольца С 22,5 DIN 74361 (кольца Limes) =
520 Н*м
Массы
Соответствующую массу машины можно определить на основе массы отдельных агрегатов в
зависимости от оснащения - см. с. 5.4.1, Приставки - Масса, размеры.
Базовая машина без приставки
10078 кг
Соломоизмельчитель
290 кг
с соломоразбрасывателем
+ 129 кг
CLAAS MEGA 350
Размеры комбайна
Ширина колеи
впереди
при шинах 23,1 R 30 (F 16)
2450 мм
при шинах 23,1 R 30 (F 20)
2630 мм
при шинах 24,5 R 32
2630 мм
при шинах 24,5 - 32
2630 мм
при шинах 30,5 LR 32
2690 мм
сзади
Регулируемый управляемый мост
при шинах 14,5/75 - 20
2395 мм
2595 мм
2795 мм
при шинах 500/60 - 22,5
2645 мм
2845 мм
при 14,9/80 - 24
2750 мм
Управляемый ведущий мост
при шинах 500/60 - 22,5
2610 мм
Ширина над шинами
впереди
при шинах 23,1 R 30 (F 16)
3000 мм
при шинах 23,1 R 30 (F 20)
3230 мм
при шинах 24,5 R 32
3260 мм
при шинах 24,5 - 32
3260 мм
при шинах 30,5 LR 32
3500 мм
сзади
Регулируемый управляемый мост
при шинах 14,5/75 - 20
2780 мм
2980 мм
3180 мм
при шинах 500/60 - 22,5
3130 мм
3330 мм
при 14,9/80 - 24
3130 мм
Управляемый ведущий мост
при шинах 500/60 - 22,5
3120 мм
Колесная база
3816 мм
Дорожный просвет
при шинах 24,5 - 32
до лапы элеватора
420 мм*
до кожуха воздуходувки
405 мм*
* В зависимости от производителя шин
возможны отклонения до 50 мм.
Диаметр поворота
влево
17300 мм
по DIN 70020
вправо
17400 мм
CLAAS MEGA 350
Транспортное положение / рабочее положение
Транспортное
Рабочее
положение
положение
ШИРИНА B
Без приставки
- см. с. 5.2.6, Ширина над шинами
3260 мм
-
С жаткой или приставкой для сбора кукурузы
- см. с. 5.4.1, Приставки - Масса, размеры
ВЫСОТА H
Верхний край зернового бункера
при шинах 23,1 R 30
3820 мм
3820 мм
открытая крышка зернового бункера
+ 550 мм
Верхний край кабины
3790 мм
3790 мм
Нижний край выпускной трубы зернового
бункера
-
3850 мм
Нижний край длинной выпускной трубы
зернового бункера
-
4350 мм
В зависимости от производителя шин возможны
отклонения до 50 мм.
ДЛИНА L
Без приставки
8791 мм
-
С откидной жаткой
10201 мм
10151 мм
Со стандартной жаткой
10551 мм
10501 мм
С длинным стебледелителем
11301 мм
11251 мм
С коротким стебледелителем
10866 мм
10816 мм
Со специальным стебледелителем
11361 мм
11001 мм
С 6-рядной откидной приставкой
для сбора кукурузы
11201 мм
10991 мм
С 4 - 6 рядной приставкой
для сбора кукурузы
11231 мм
11131 мм
С соломоизмельчителем
-
+ 100 мм
С соломоразбрасывателем
-
+ 550 мм
Кожух соломоспуска выведен
-
+ 300 мм
С длинной выпускной трубой
зернового бункера
+ 815 мм
ПРЕДОХРАНИТЕЛЬНЫЕ
УСТРОЙСТВА
Проскальзывающие муфты
Мотовило
Жатки до 5,10 м
430 ± 30 Н*м
Жатки от 6,00 м
430 ± 30 Н*м
Жатка 4,50 м складная
200 ± 40 Н*м
Подающий шнек
Жатки для зерновых и риса до 4,50 м
700 ± 30 Н*м
Жатки для зерновых и риса,
начиная с 5,10 м
и жатки для сои от 3,90 м до 7,50 м
700 ± 30 Н*м
Жатка 4,50 м складная
300 ± 40 Н*м
Верхний вал наклонного транспортера
430 ± 30 Н*м
Срезной болт
Опорожнение зернового бункера
MEGA 370 / 360
Болт с 6-гранной головкой M 10 x 50 DIN 931-8.8
Стопорная гайка VM 10
MEGA 350
Болт с 6-гранной головкой M 10 x 40 DIN 931-8.8
Стопорная гайка VM 10
ПРИСТАВКИ - МАССА, РАЗМЕРЫ
Масса
Рабочая
Транспортная
ширина*
ширина
Жатка для зерновых культур:
3,60 м (12’)
910 кг
3985 мм
3985 мм
3,90 м (13’)
950 кг
4290 мм
4290 мм
4,20 м (14’)
1000 кг
4595 мм
4595 мм
4,50 м (15’)
1080 кг
4900 мм
4900 мм
4,50 м (15’) складная
1620 кг
5060 мм
-
5,10 м (17’)
1160 кг
5510 мм
5510 мм
6,00 м (20’)
1550 кг
6580 мм
6580 мм
6,60 м (22’)
1750 кг
7190 мм
7190 мм
7,50 м (25’)
1900 кг
8105 мм
8105 мм
9,00 м (30’)
2350 кг
9630 мм
9630 мм
два коротких стебледелителя
37 кг
два длинных стебледелителя
45 кг
два специальных стебледелителя
10 кг
* При установленных стеблеотделителях всегда
следует прибавлять выставленный размер
внешних делителей.
Жатка для риса:
4,20 м (14’)
1050 кг
4595 мм
4595 мм
4,50 м (15’)
1100 кг
4900 мм
4900 мм
5,10 м (17’)
1180 кг
5510 мм
5510 мм
6,00 м (20’)
1580 кг
6580 мм
6580 мм
6,60 м (22’)
1780 кг
7190 мм
7190 мм
7,50 м (25’)
1950 кг
8105 мм
8105 мм
Жатка для сои:
4,50 м (15’)
1300 кг
5080 мм
5080 мм
5,10 м (17’)
1450 кг
5690 мм
5690 мм
6,00 м (20’)
1700 кг
6600 мм
6600 мм
7,50 м (25’)
2130 кг
7210 мм
7210 мм
Приставка для сбора початков кукурузы:
4 - 70 SL
1300 кг
3000 мм
3000 мм
4 - 75 SL
1300 кг
3050 мм
3000 мм
4 - 80 SL
1300 кг
3100 мм
3000 мм
4 - 95 SL
1300 кг
3810 мм
3810 мм
5 - 70 SL
1550 кг
3800 мм
3800 мм
5 - 75 SL
1550 кг
3800 мм
3800 мм
5 - 80 SL
1550 кг
3930 мм
3800 мм
6 - 70 SL
1850 кг
4600 мм
4600 мм
6 - 75 SL
1850 кг
4600 мм
4600 мм
6 - 80 SL
1850 кг
4760 мм
4600 мм
8 - 75 SL
2820 кг
6060 мм
5930 мм
ПРИСТАВКИ - МАССА, РАЗМЕРЫ
Масса
Рабочая
Транспортная
ширина*
ширина
Приставка МУЛЬТИМАСТЕР:
6 - 70
2200 кг
4630 мм
3000 мм
6 - 75
2200 кг
4630 мм
3000 мм
6 - 80
2200 кг
4800 мм
3000 мм
Измельчитель за початкоотделителем HPH-G:
4 - 75
413 кг
4 - 80
413 кг
5 - 75
440 кг
5 - 80
440 кг
6 - 80
580 кг
Дробилка за початкоотделителем HPZ:
4 ряда
250 кг
5 рядов
300 кг
Технические данные
Технические данные
1

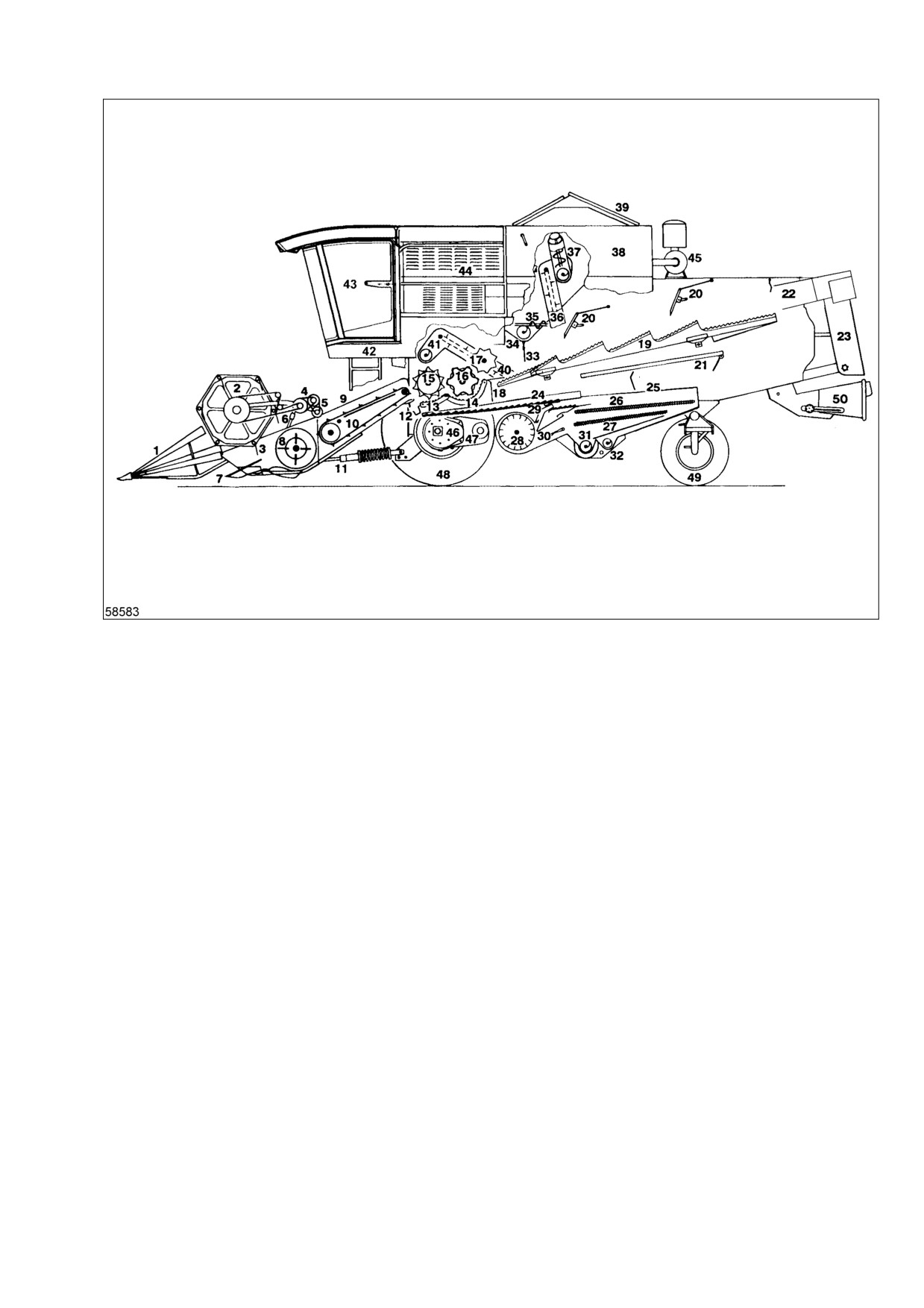

ОБЗОР УЗЛОВ КОМБАЙНА
28 Очистной вентилятор
29 Вентилируемая ступень падения,
1 Стебледелитель из 3 частей
регулируемая дроссельная заслонка
2 Мотовило
30 Воздухонаправляющие пластины
3 Зубья мотовила
31 Зерновой шнек
4 Промежуточный редуктор мотовила
32 Шнека для схода
5 Регулируемый привод мотовила
33 Фартук, зона соломотряса
6 Цилиндр мотовила
34 Шнек опорожнения зернового бункера
7 Колосоподъемник
35 Подающие шнеки
8 Подающий шнек
36 Зерновой элеватор
9 Канал подачи
37 Шнек заполнения зернового бункера
10 Наклонный транспортер
38 Зерновой бункер
11 Цилиндр жатки
39 Крышка зернового бункера
12 Камнеуловительный лоток
40 Элеватор для схода
13 Входное подбарабанье
41 Шнек распределения схода
14 Подбарабанье
42 Площадка водителя
15 Предварительный ускоритель
43 Кабина
16 Молотильный барабан
44 Двигатель
17 Реверсивный барабан
45 Воздушный фильтр
18 Фартук, выход подбарабанья
46 Боковой редуктор
19 Клавиши соломотряса
47 Коробка передач
20 Кривошипные валы с гребенчатыми зубьями
48 Колеса ведущего моста
21 Скатная доска соломотряса
49 Колеса управляемого моста
22 Выпускная труба зернового бункера
50 Соломоизмельчитель
23 Кожух соломоспуска
(рис. 1)
24 Стрясная доска
25 Решетный стан
26 Верхние решета
27 Нижние решета
2

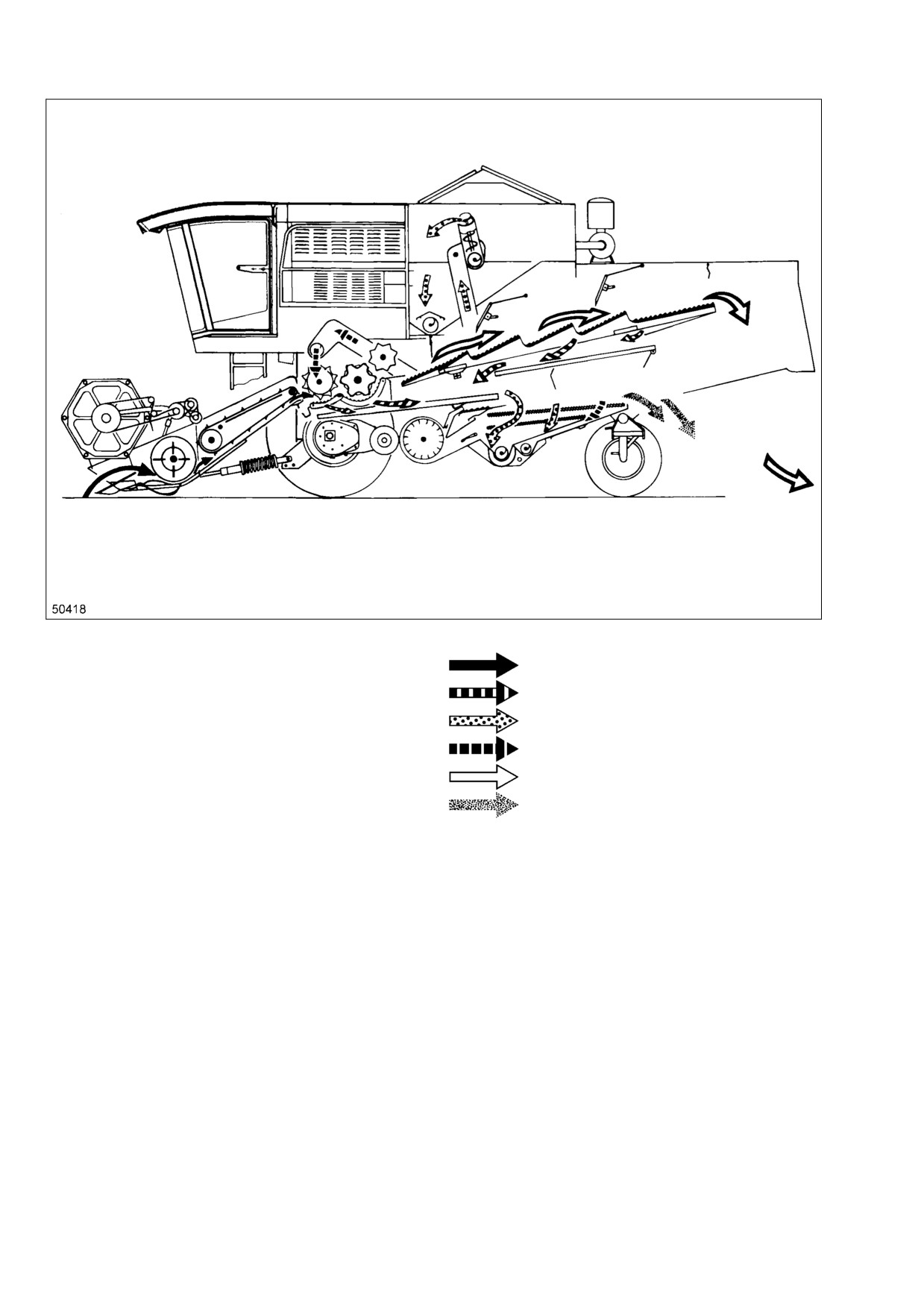

Конструкция и принцип действия
Зерновые
Жатка
Зерно, полова, короткая солома
Стебледелитель отделяет остающийся урожай от
Зерно
скашиваемого.
Сход
Колосоподъемники обеспечивают подъем
полеглого урожая и предотвращают потери при
Солома
срезании свисающих колосьев.
Полова
Мотовило подводит скошенный урожай
к подающему шнеку. Обмолачиваемый материал,
(рис. 2)
транспортируемый витками подающего шнека к
середине жатки, при помощи транспортировочных
цепей канала подачи попадает к молотильным
органам. Попадающиеся инородные тела
принимаются камнеуловительным лотком.
Благодаря этому в значительной степени
предотвращаются повреждения молотильных
органов.
Молотильные органы
Благодаря предварительному ускорителю
увеличивается скорость потока убираемого
урожая.
Молотильный барабан и подбарабанье выполняют
обмолот. При этом зерна с половой и сбоиной с
подбарабанья отделяются на стрясную доску
решетного стана. Реверсивный барабан
направляет оставшиеся зерна с соломой на
соломотрясы.
Свободное зерно направляется вперед
на соломотрясы с помощью фартука за
реверсивным барабаном.
Соломотряс
Соломотряс отделяет зерна от соломы.
Солома выходит из машины через кожух
соломоспуска, возможна ее дальнейшая
переработка с помощью дополнительных
навесных агрегатов (например
соломоизмельчителя). Высыпавшиеся зерна по
скатной доске соломотряса также попадают на
решетный стан. Кривошипные валы с
гребенчатыми зубьями усиливают рыхление
соломы на соломотрясе.
Очистка
Благодаря колебательным движениям смесь
зерна с половой и сбоиной взрыхляется на
стрясной доске и одновременно подводится
к решетам.
Напор воздуха, создаваемый очистной
воздуходувкой, относит все легкие частички
(полову) из машины назад. Зерна падают через
верхнее и нижнее решета в лоток зернового
шнека и подаются зерновым элеватором в
зерновой бункер. Все частички, которые тяжелее
половы и крупнее зерен, попадают через верхнее
и нижнее решета в лоток шнека для схода.
Отсюда они повторно подводятся элеватором для
схода к молотильным органам для повторного
обмолота. После поворота выпускной трубы
зерновой бункер можно в течение короткого
времени опорожнить в стоящее наготове или в
движущееся рядом транспортное средство.
Удаление остей
Для зерновых культур с трудноудаляемыми
остями и для культур с трудноотделяемой лузгой
во входное подбарабанье можно дополнительно
вложить закладные планки для удаления остей.
содержание .. 2 3 4 5 ..
|
|
