Комбайн зерноуборочный CLAAS MEGA 370, MEGA 360, MEGA 350. Руководство - часть 2
6. В зерновом бункере находятся подающие
Основное правило
шнеки, которые вследствие принципов их
Перед каждым пуском в эксплуатацию проверяйте
работы невозможно полностью защитить от
комбайн на соответствие требованиям безопасности
прикосновения. При устранении засорений и при
движения и эксплуатации!
взятии проб следует использовать подходящие
вспомогательные средства, такие как пруток или
черпак.
Уровень звукового давления
7. Перед подъемом на зерновой бункер необходимо
Уровень звукового давления возле комбайнера в
принять меры для предотвращения возможности
кабине (дверь и окна закрыты) составляет 82 дБ (А).
включения комбайна другим лицом.
Гидроаккумулятор
8. При движении по дорогам общего пользования с
жаткой следует закрывать ножевые балки и,
При работе с гидроаккумуляторами требуется
соответственно, колосоподъемники.
осторожная осторожность! Гидроаккумуляторы
находятся под высоким давлением!
Кондиционер
Перед началом ремонта гидроаккумуляторов,
1. Кондиционер заполнен хладагентом R 134 А
управляемых клапанами, к примеру, в режиме
на основе фторуглеводородов. Не
автопилота, следует ослабить закорачивающий болт.
допускается попадание средств на основе
Это необходимо для сброса давления в
фторуглеводородов в атмосферу! Поэтому
гидросистеме.
следует соблюдать особую осторожность при
обращении с кондиционером.
2. Работы по техническому обслуживанию и
ремонту должны выполняться только в
специализированных мастерских по
обслуживанию холодильного оборудования.
Хладагент должен обязательно откачиваться и
перерабатываться для повторного
использования.
Техническое обслуживание
1. Работы по техническому обслуживанию, уходу и
очистке, а также устранение неисправностей
должны выполняться только при отключенном
приводе и остановленном двигателе - выньте
ключ зажигания и выключите разъединитель
аккумуляторной батареи!
2. Выходящие под высоким давлением жидкости
(топливо, гидравлическое масло и т.д.) могут
проникнуть в кожу и вызвать тяжелые
поражения, поэтому в таких случаях
необходимо срочно вызывать врача!
3. Соблюдайте осторожность при открывании
крышки радиатора. Радиатор при горячем
двигателе находится под давлением!
4. Утилизируйте масло, топливо и фильтры
надлежащим образом!
5. Условием для монтажа шин является наличие
необходимых знаний и специального
инструмента!
6. Регулярно подтягивайте гайки колес!
7. Ремонт гидравлической системы должен
производиться только в специализированных
мастерских.
Предохранительная опора
Опасность!
Все работы под поднятой приставкой
(жаткой, початкоотделителем и др.)
должны выполняться только с
использованием безопасной подставки!
Поднимите канал подачи в крайнее верхнее
положение.
Расфиксируйте предохранительную опору (S) с
помощью задвижки (R) и накиньте на
гидравлический поршень.
R
(рис. 1, 2)
S
1
Во время эксплуатации комбайна опора должна
быть зафиксирована задвижкой (R).
(рис. 1)
S
2
Огнетушитель
Проверяйте готовность огнетушителя к
эксплуатации минимум каждые 2 года. Отсчет
ведется от даты изготовления или даты
выходного контроля, указанной на огнетушителе.
Огнетушитель должен быть установлен на левой
стороне на ограждении рядом с моторным
отсеком.
(рис. 3)
3
Разъединитель аккумуляторной батареи
При помощи разъединителя (H) аккумуляторной
батареи можно отключить все электропитание
H
машины.
Е = ВКЛ. (включение путем вращения вправо)
E
А = ВЫКЛ. (выключение путем вращения влево)
Обязательно выключайте разъединитель в случае
A
аварии и каждый день по окончании работы.
Внимание!
4
Не выключайте разъединитель
аккумуляторной батареи при
работающем двигателе.
(рис. 4)
Противооткатный упор
(не для всех стран)
Постоянно возите с собой по крайней мере 1
противооткатный упор (U).
Противооткатный упор расположен на левой
U
стороне машины за защитным кожухом.
(рис. 5)
5
Установка противооткатного упора
Располагайте противооткатный упор всегда перед
или за ведущим колесом (в зависимости от
положения на склоне).
Располагайте противооткатный упор всегда таким
образом, чтобы машина не могла откатиться
назад.
Полностью раскройте противооткатный упор и
подложите как можно ближе под ведущее колесо.
(рис. 6)
6
ТАБЛИЧКИ С ПРЕДУПРЕЖДЕНИЯМИ
Опасные зоны машины, устранить которые за счет
специальных конструктивных или защитных
мероприятий невозможно, обозначены
предупреждающими табличками.
Предупреждающие таблички призваны помочь
распознать опасность травмирования.
Предупреждающие таблички состоят из двух
частей. В первой части содержится изображение
треугольника с символом опасности
травмирования. Во второй части содержится
указание на то, как, соблюдая определенные
правила, можно избежать травм и несчастных
случаев.
Информация на предупреждающих табличках
отображается с помощью так называемых
пиктограмм, понятных носителям любого языка.
Предупреждающие таблички следует размещать
по мере возможности в непосредственной
близости от опасной зоны.
Пояснения к предупреждающим табличкам, а
также конкретные указания по размещению на
машине приводятся в главе, посвященной технике
безопасности, настоящего Руководства по
эксплуатации.
На оригинальных предупреждающих табличках
CLAAS указан артикул CLAAS и дата
изготовления.
Опасность!
Опасные зоны машины
Опасность для здоровья и жизни!
- Поврежденные или нечитаемые
предупреждающие таблички должны
немедленно заменяться.
- В случае замены деталей с
предупреждающими табличками
соответствующие предупреждающие
таблички должны быть наклеены на
новые детали.
2
2
0515 209.1 (2)
1
Перед пуском в эксплуатацию следует
внимательно прочитать и в дальнейшем
соблюдать Руководство по эксплуатации и
указания по технике безопасности.
(рис. 1, 2)
2
3
4
0514 946.1 (2)
Перед пуском в эксплуатацию следует
внимательно прочитать и в дальнейшем
соблюдать Руководство по эксплуатации и
указания по технике безопасности.
(рис. 3, 4)
4
5
4
7
0516 042.0 (4)
Не заходить в опасную зону между приставкой и
машиной.
(рис. 5, 6, 7)
6
5
5
12
0514 896.1 (5)
8
Не касаться подвижных деталей машины.
Обязательно дожидаться их полной остановки.
(рис. 8, 9, 10, 11, 12)
5
9
5
10
5
11
5
14
0514 896.1 (5)
13
Не касаться подвижных деталей машины.
Обязательно дожидаться их полной остановки.
(рис. 13, 14)
5
15
17
0514 878.0 (5)
Не касаться подвижных деталей машины.
Обязательно дожидаться их полной остановки.
5
(рис. 15, 16, 17)
16
13
18
20
0516 030.0 (13)
13
Перед входом в опасную зону обеспечить
безопасность блокировкой подъемного цилиндра.
(рис. 18, 19, 20)
19
15
21
23
15

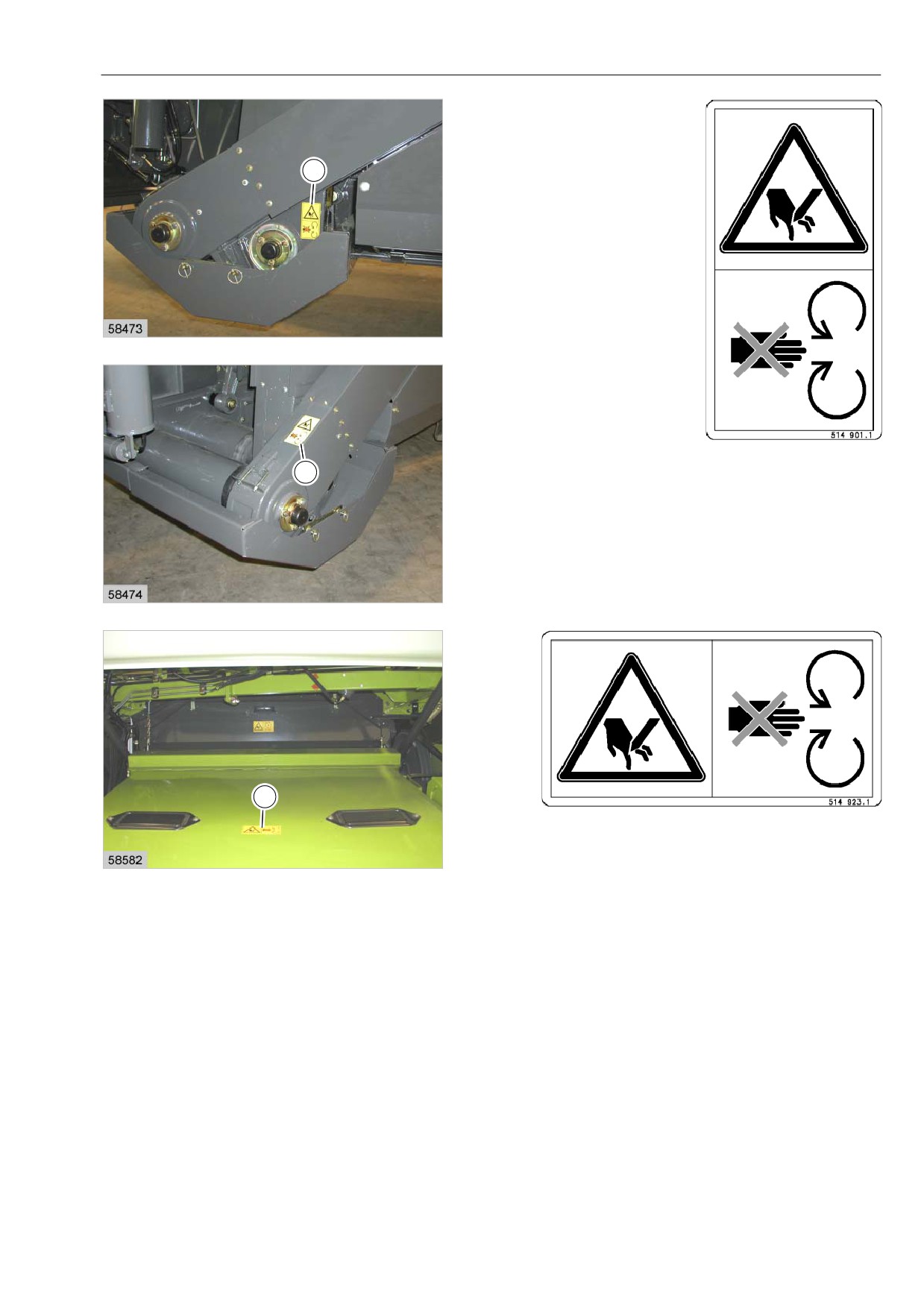

0514 901.1 (15)

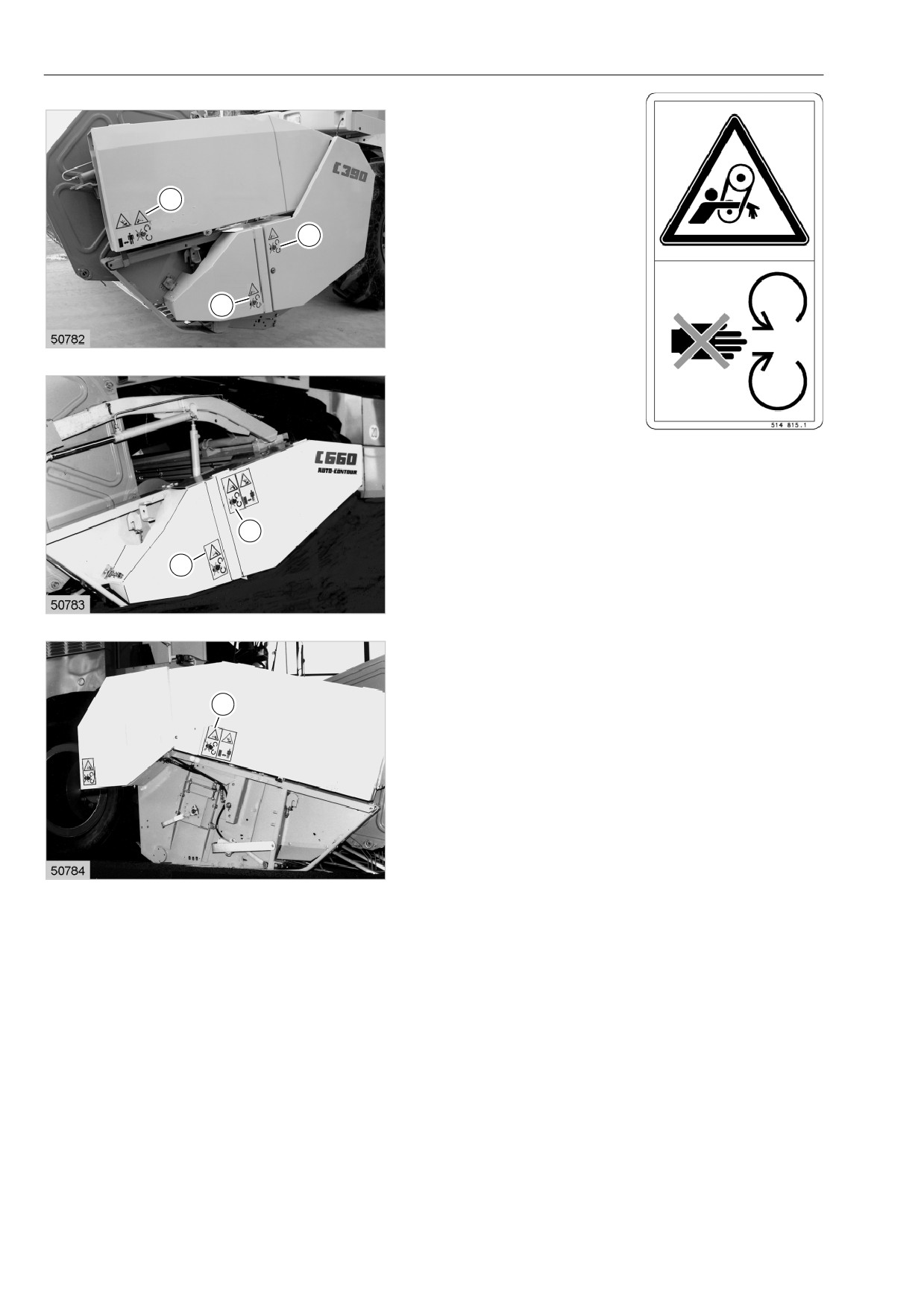

Опасность от вращающихся деталей машины.
(рис. 21, 22, 23)
22
15
25
0514 923.1 (15)
24
Опасность от вращающихся деталей машины.
(рис. 24, 25)
16
30
0516 063.0 (16)

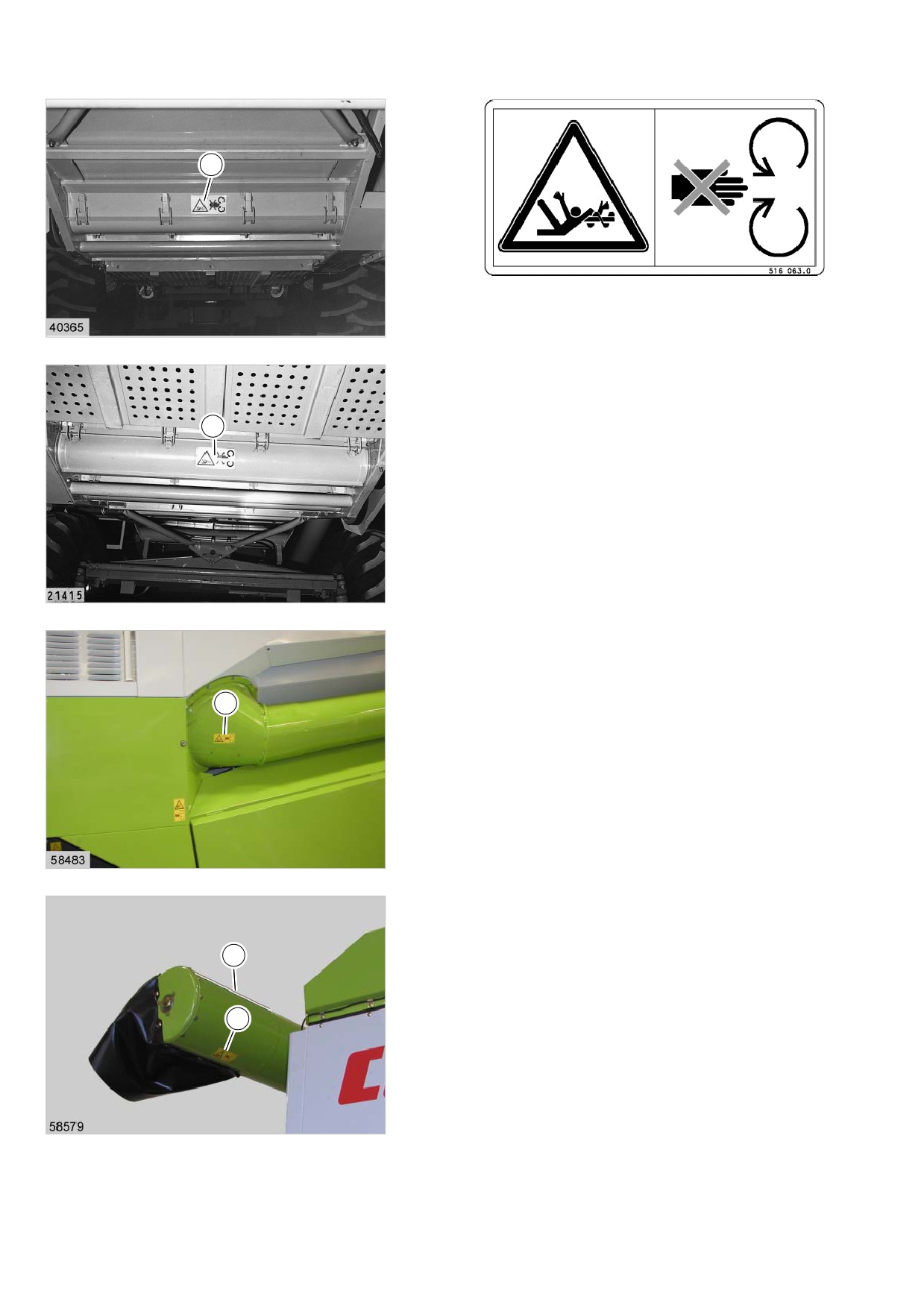

26
Никогда не засовывать руки во вращающийся
шнек.
(рис. 26, 27, 28, 29, 30)
16
27
16
28
16
16
29
16
31
32

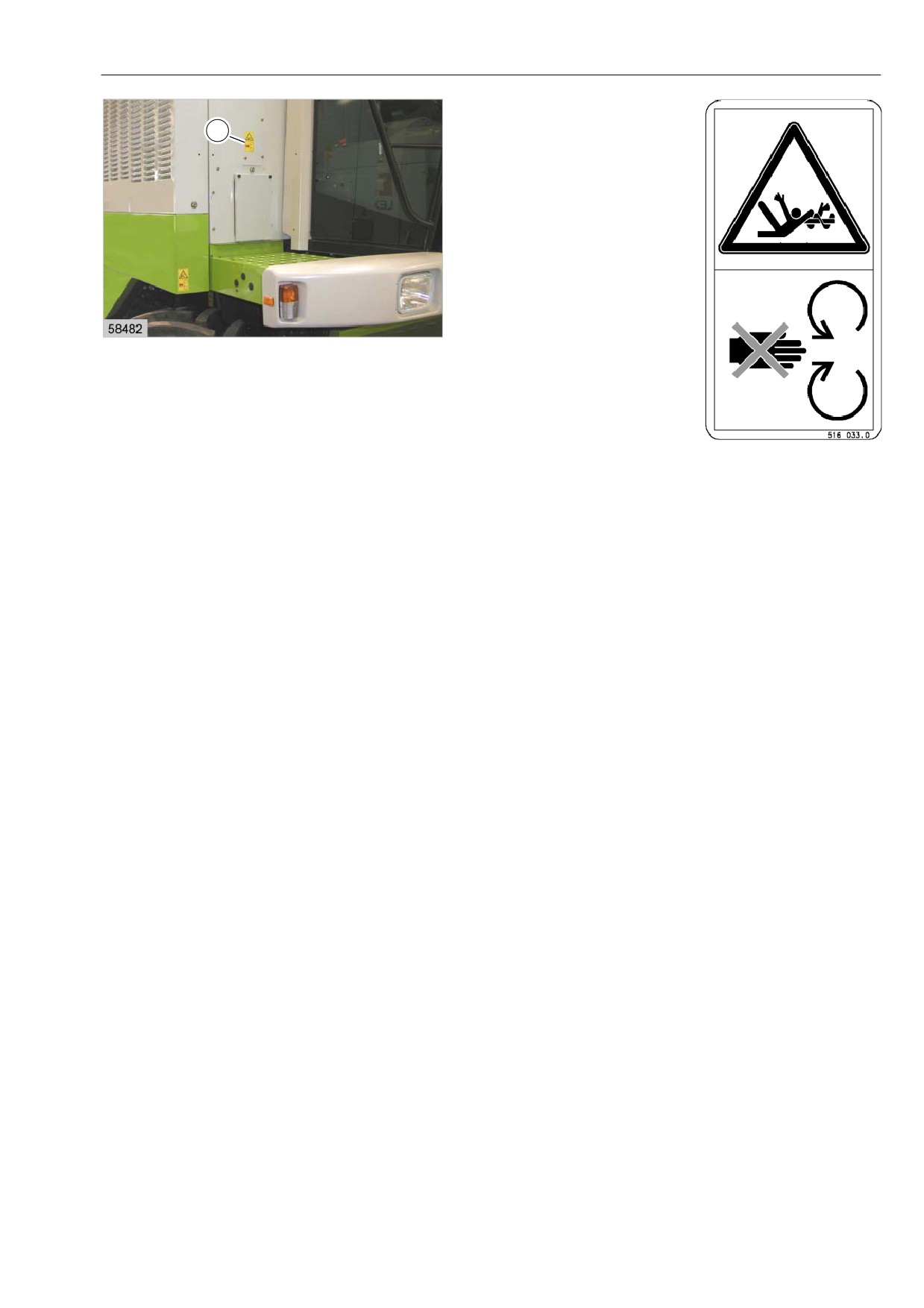

0516 033.0 (16)
Никогда не засовывать руки во вращающийся
шнек.
(рис. 31, 32)
Жатка 3,60 м - 5,10 м
22
22
22
33
Жатка 6,00 м - 9,00 м
36

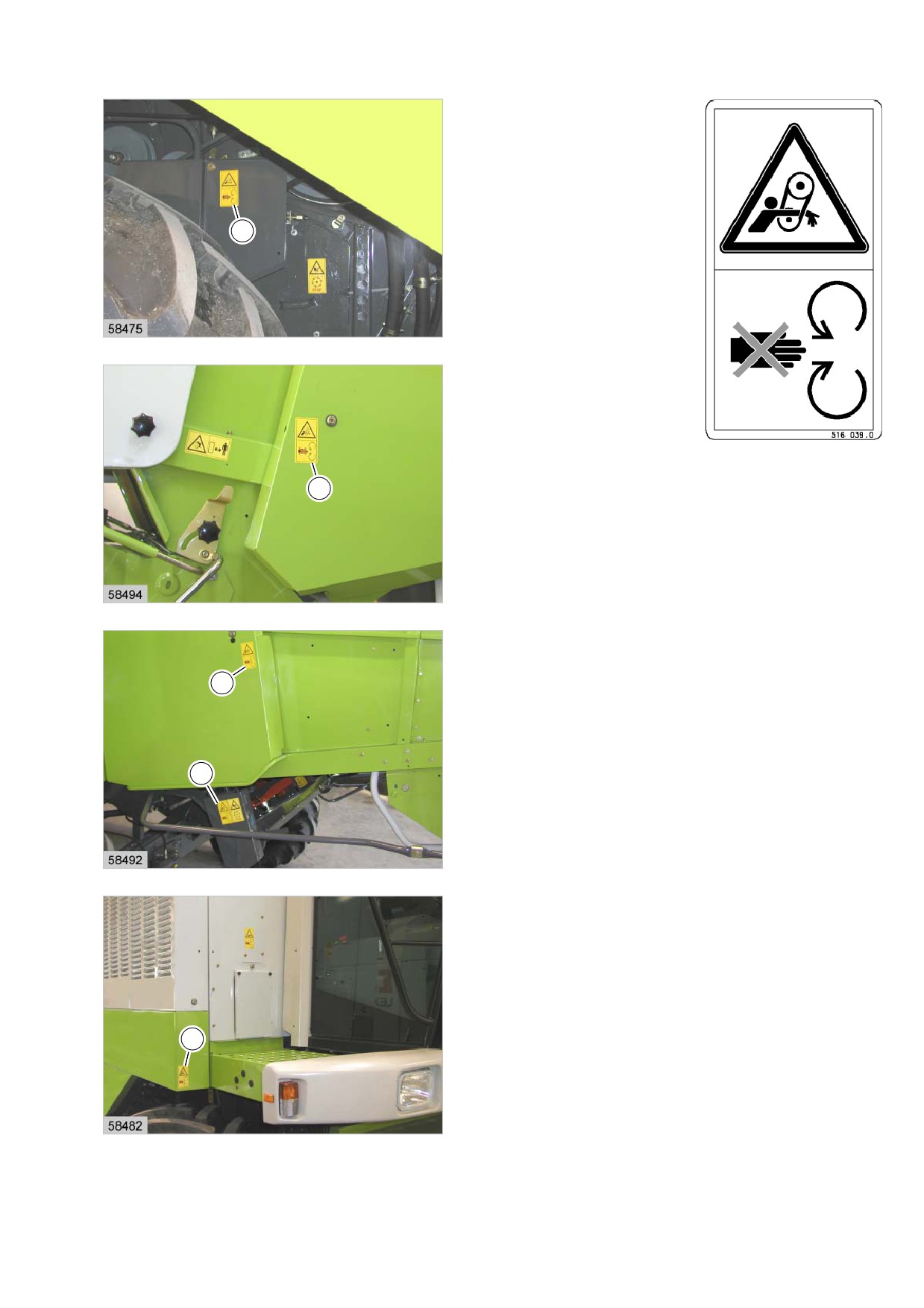

0514 815.1 (22)
Не открывать и не удалять защитные устройства
при работающем двигателе.
22
(рис. 33, 34, 35, 36)
22
34
Жатка 6,00 м - 9,00 м
22
35
22
37
41

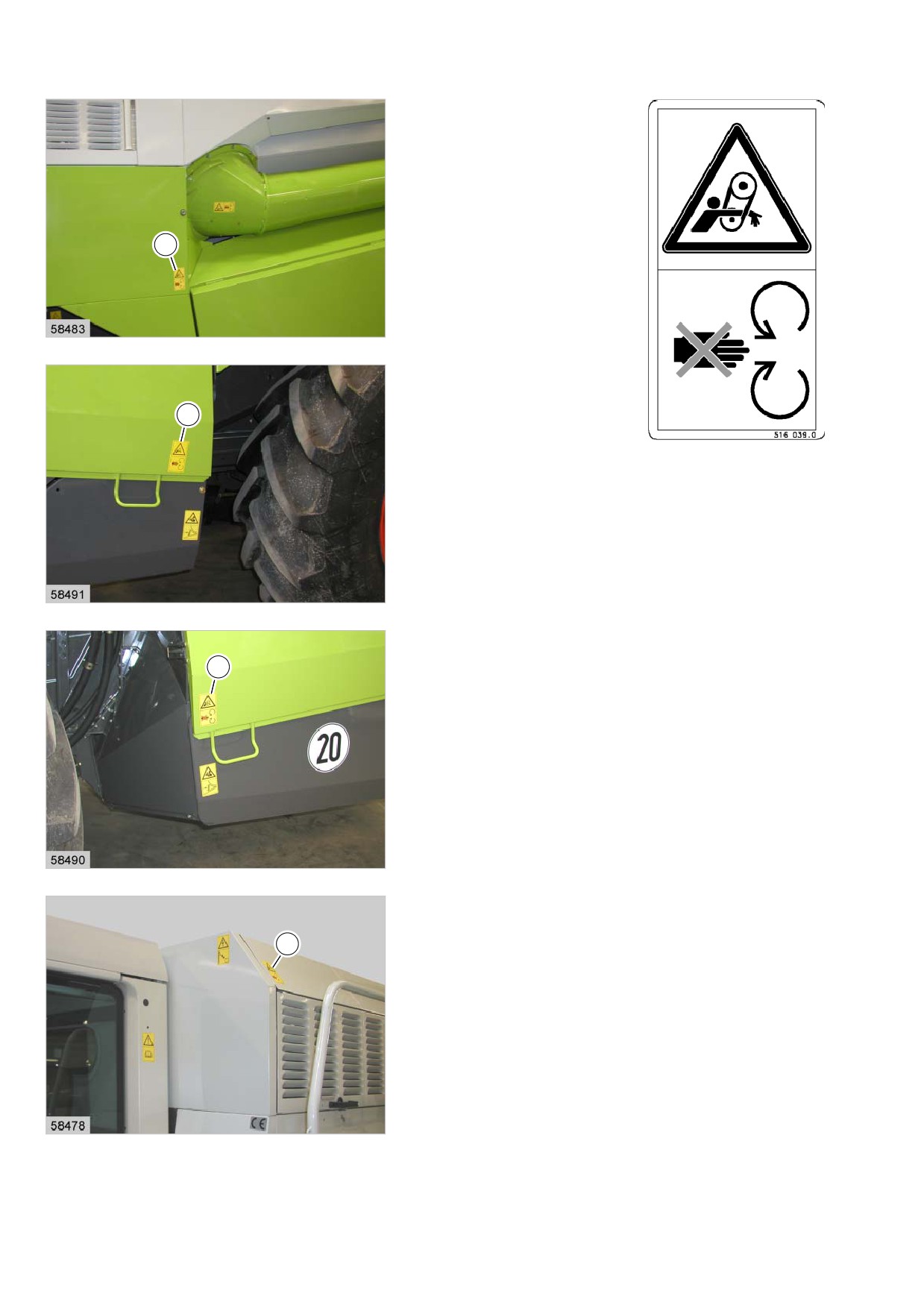

0516 039.0 (22)
22
Не открывать и не удалять защитные устройства
при работающем двигателе.
(рис. 37, 38, 39, 40, 41)
38
22
22
39
22
40
22
42
22
46
0516 039.0 (22)
Не открывать и не удалять защитные устройства
при работающем двигателе.
(рис. 42, 43, 44, 45, 46)
43
22
44
22
45
22
47
50
0516 039.0 (22)
22
Не открывать и не удалять защитные устройства
при работающем двигателе.
(рис. 47, 48, 49, 50)
48
22
49
