Комбайн зерноуборочный CLAAS MEGA 370, MEGA 360, MEGA 350. Руководство - часть 3

0516 041.0 (24)

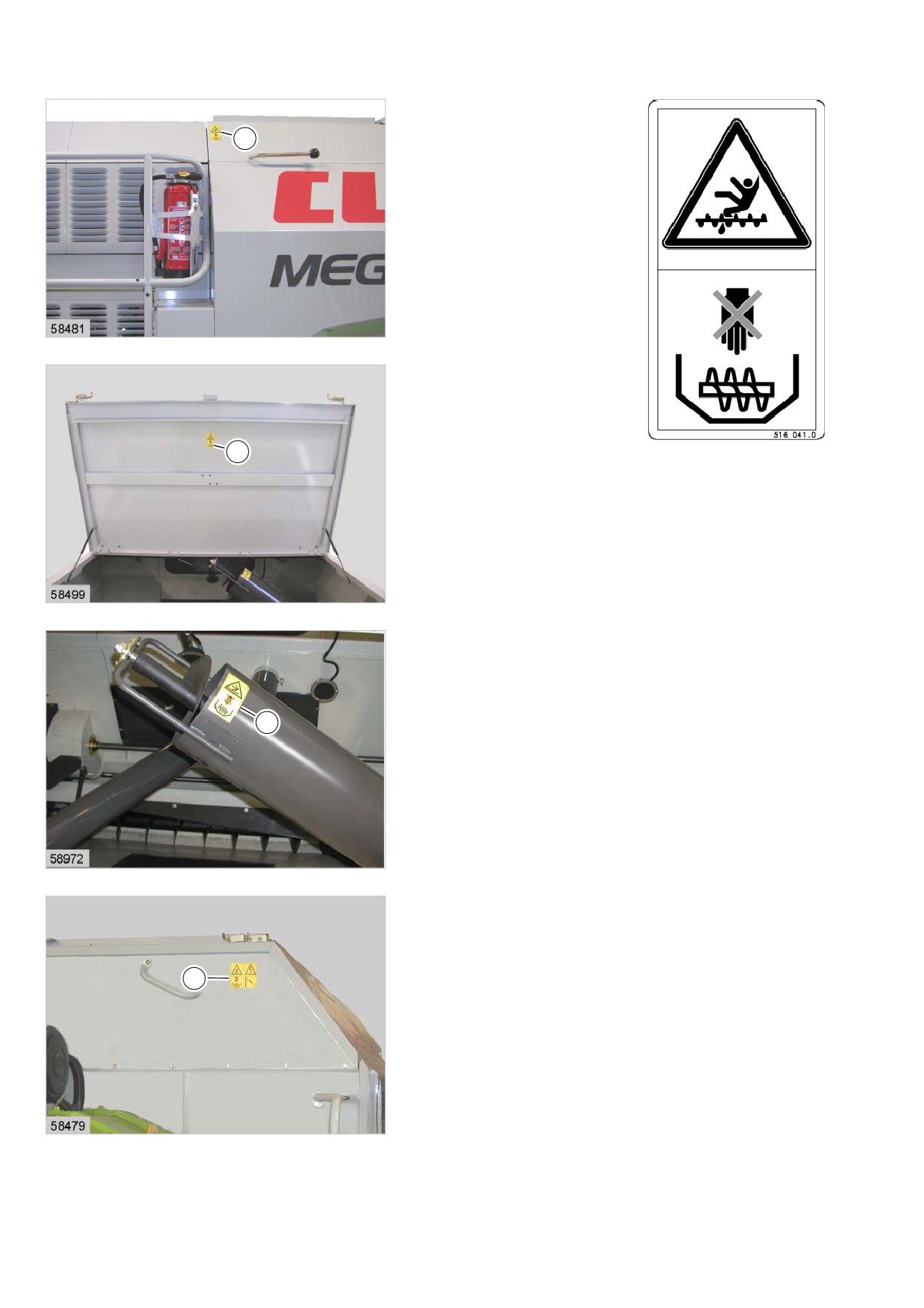

Никогда не засовывать руки и не заходить в

зерновой бункер при работающем двигателе.

(рис. 51, 52, 53, 54, 55)

0516 054.0 (27)

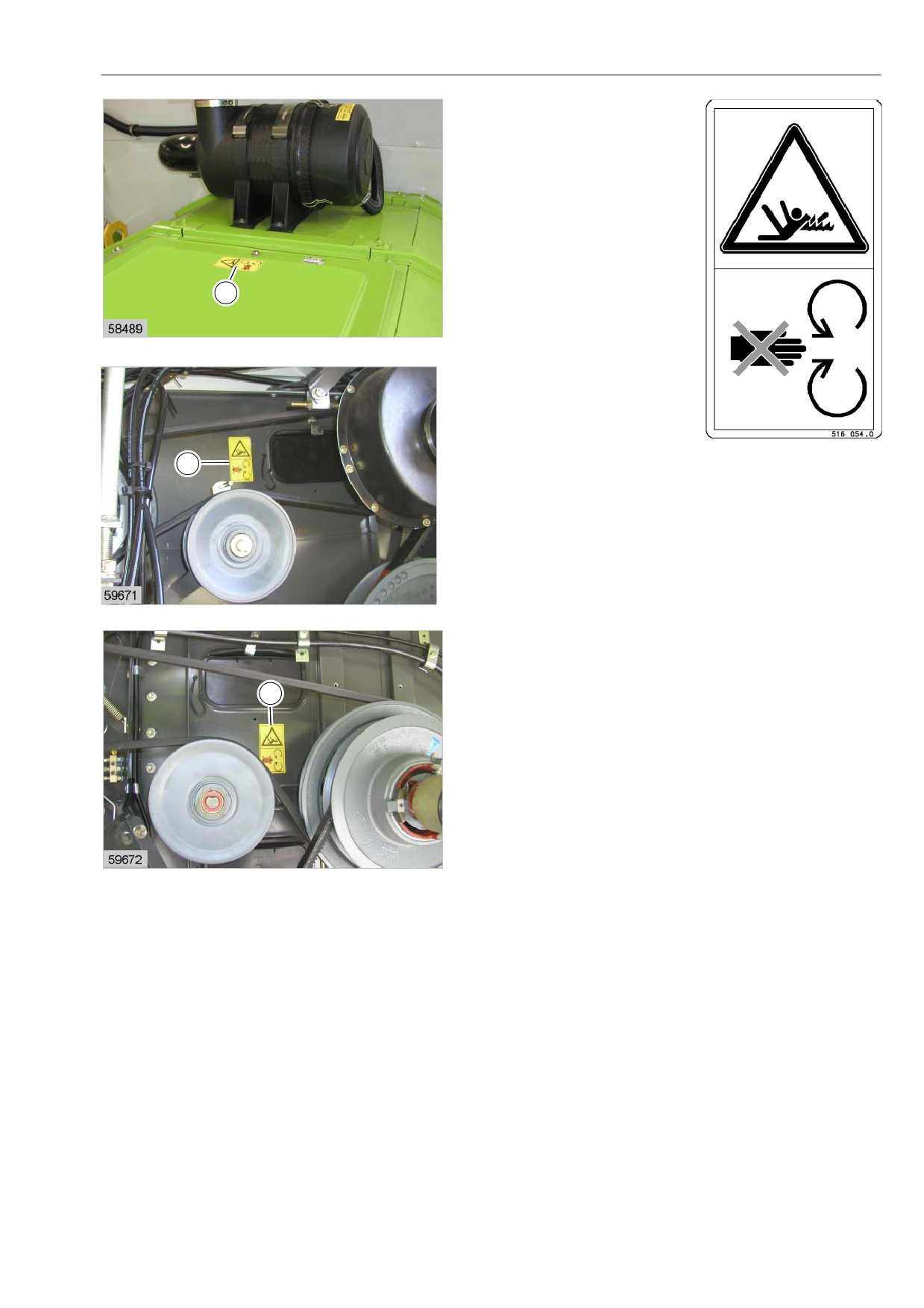

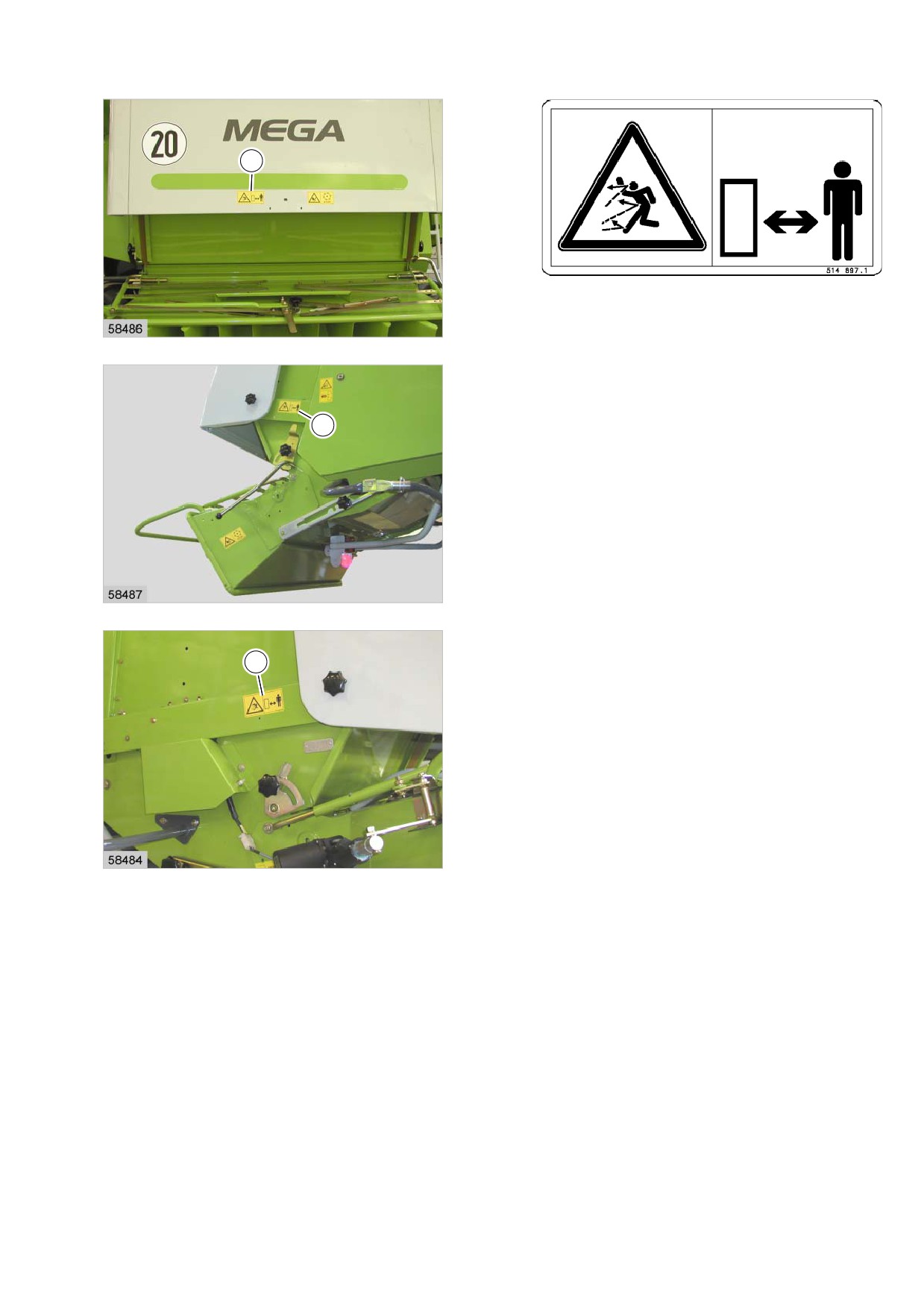

Никогда не засовывать руки и не входить в зону

соломотрясов при работающем двигателе.

(рис. 56, 57, 58, 59)

Жатка 3,60 м - 5,10 м

0514 824.1 (31)

Опасность! Не подходить к подающим органам

уборочной приставки, пока не будет выключен

привод, остановлен двигатель, вынут ключ

зажигания и выключен разъединитель

аккумуляторной батареи. Только после этого

можно удалять возможные засорения.

(рис. 60, 61, 62, 63, 64)

Жатка 6,00 м - 9,00 м

0514 897.1 (32)

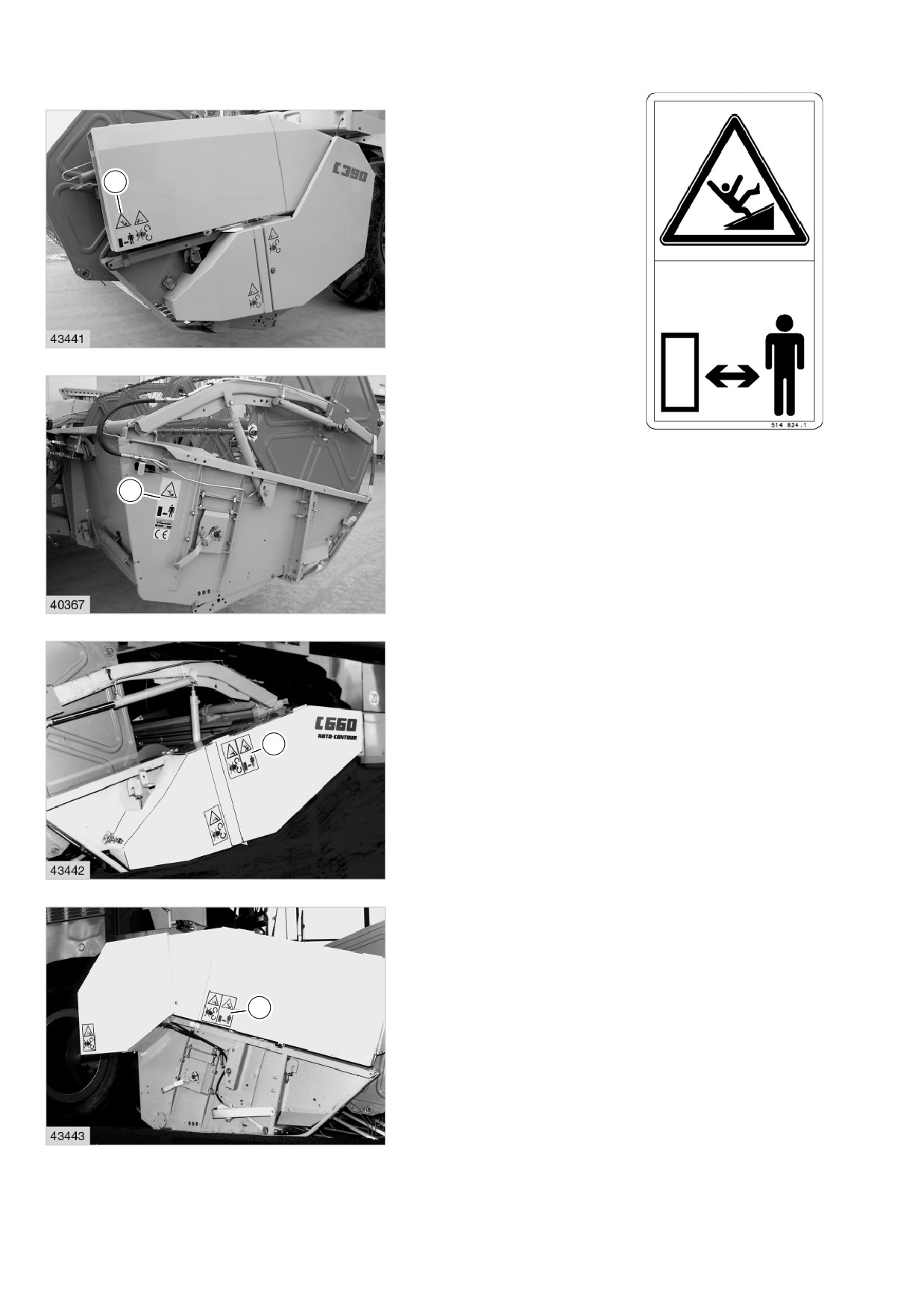

Держаться на достаточном расстоянии при

работающем двигателе.

(рис. 65, 66, 67, 68)

0514 895.1 (33)

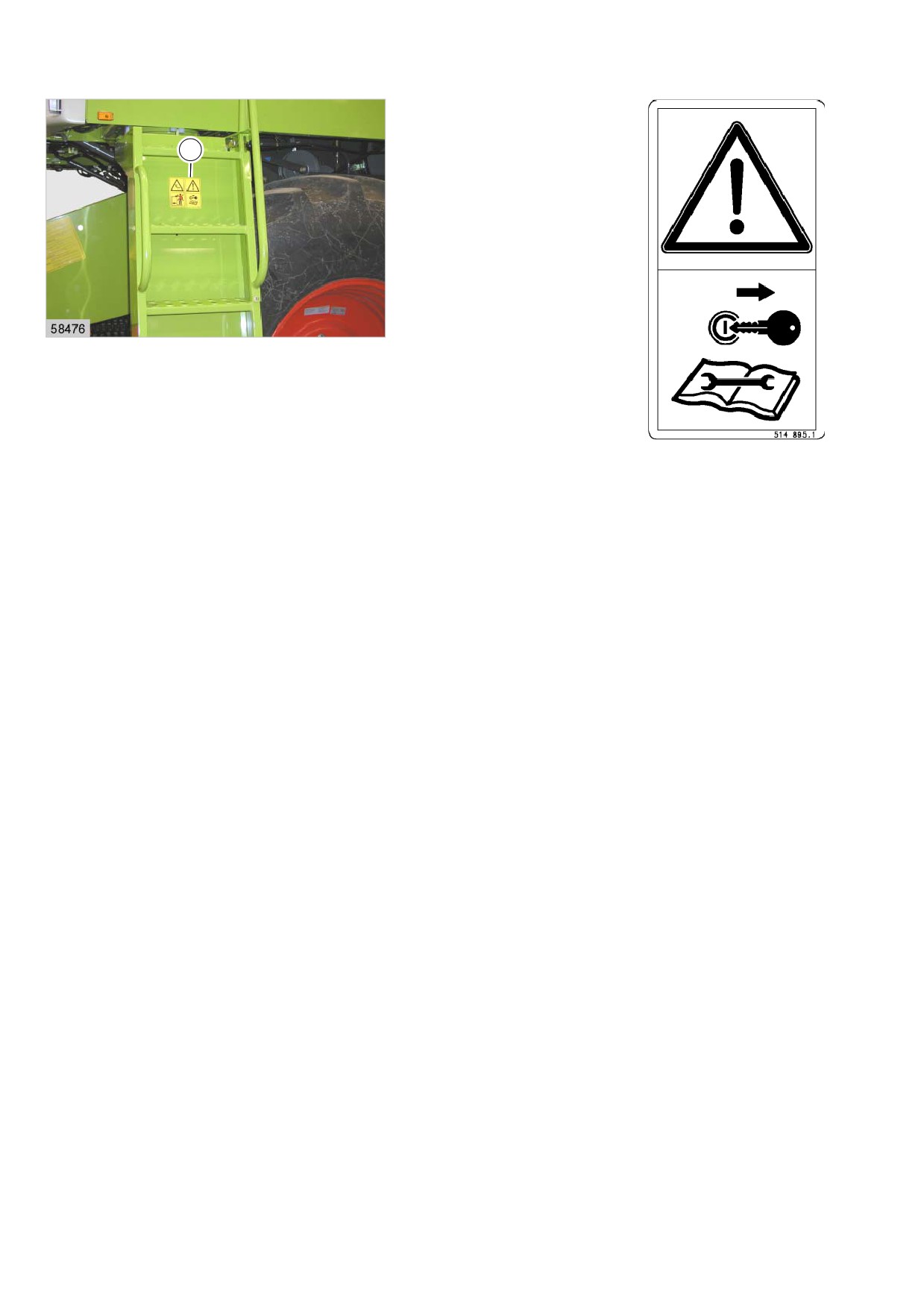

Перед началом работ по техническому

обслуживанию и ремонту заглушить двигатель и

вынуть ключ зажигания.

(рис. 69, 70)

0516 044.0 (34)

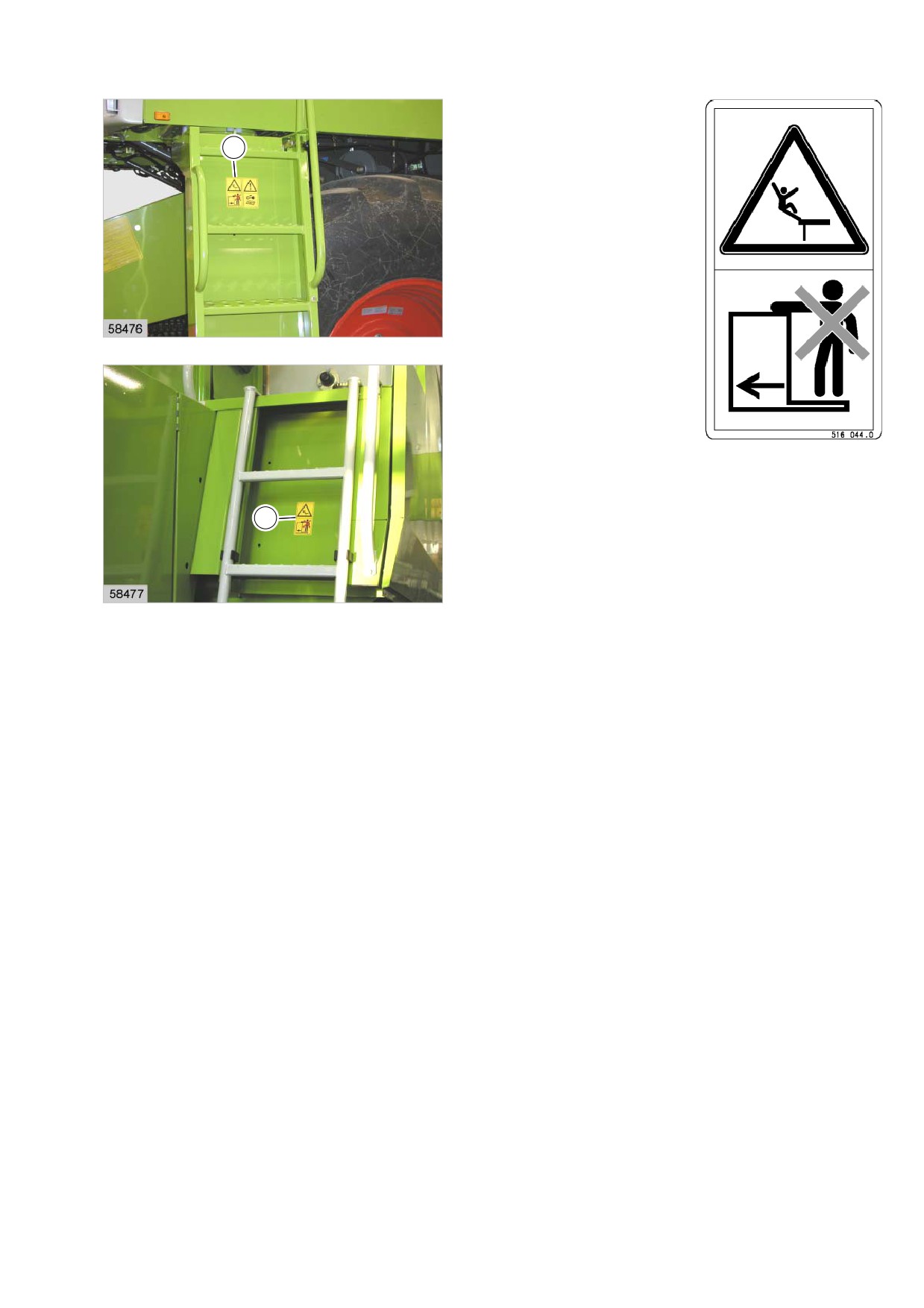

Не ездить на лестнице или платформе.

(рис. 71, 72, 73)

0516 045.0 (35)

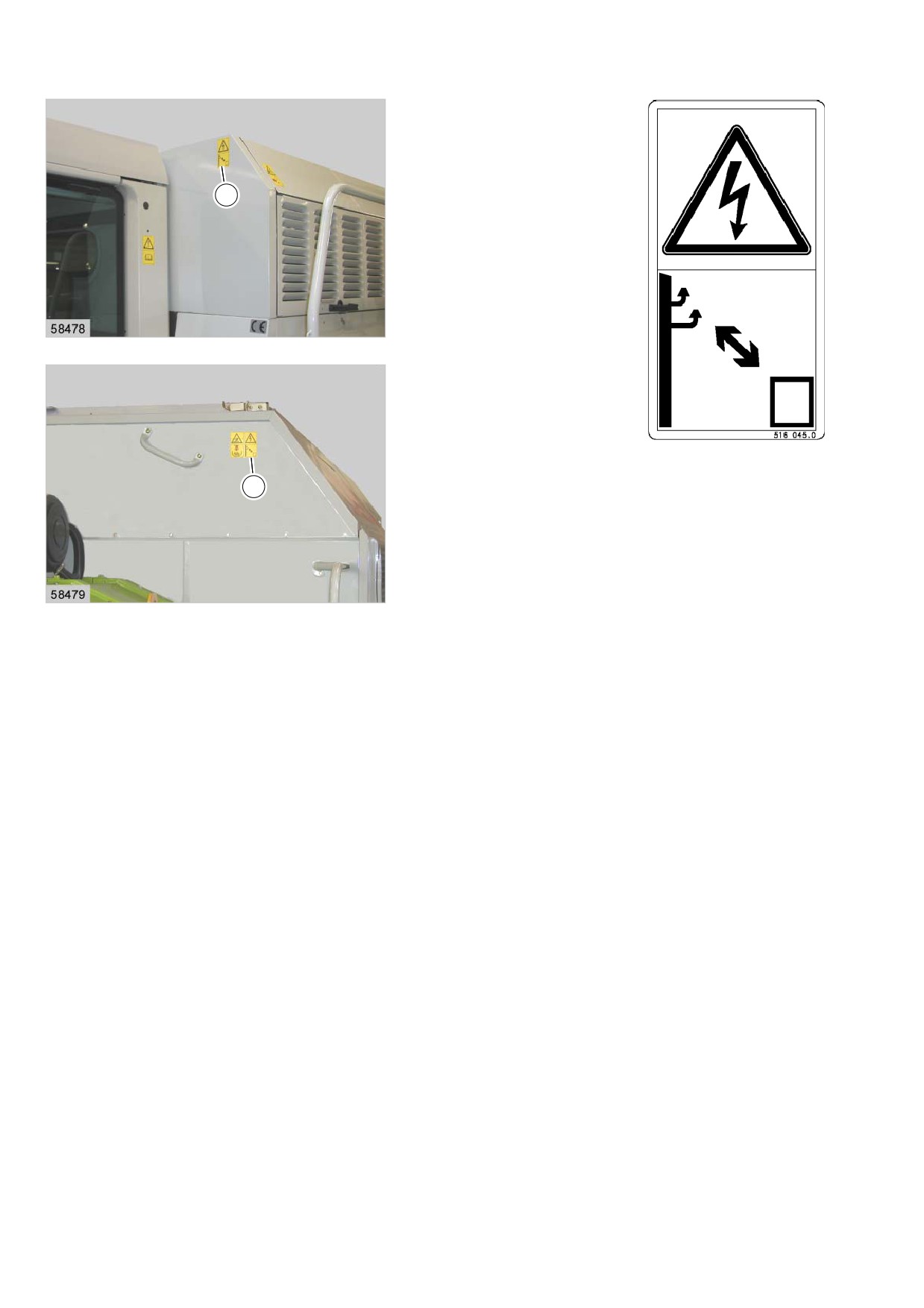

Держаться на достаточном расстоянии от

высоковольтных линий электропередачи.

(рис. 74, 75, 76)

0516 043.0 (36)

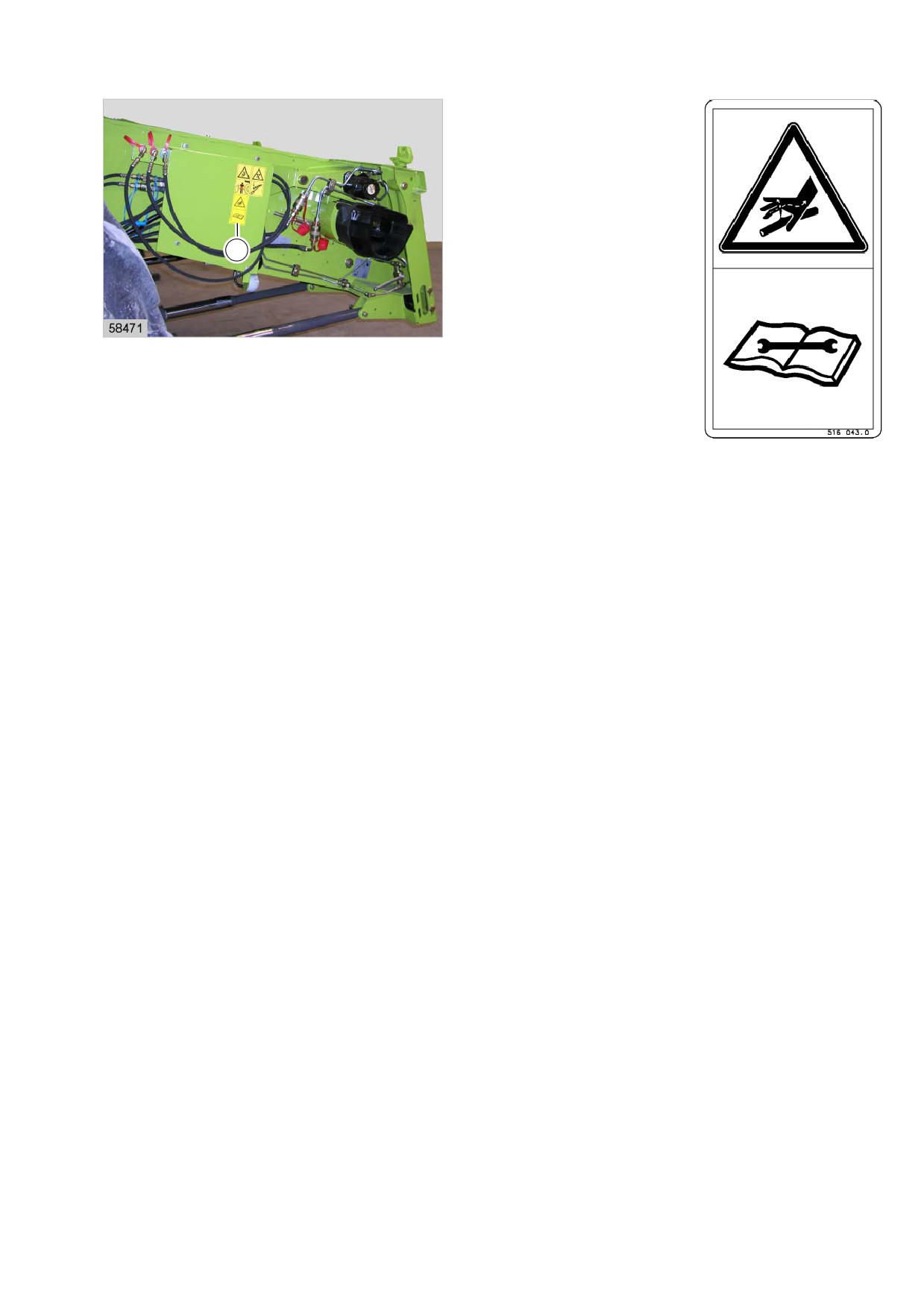

При выходе жидкости под высоким давлением

соблюдать осторожность. Соблюдать указания в

техническом руководстве.

(рис. 77, 78)

0516 046.0 (39)

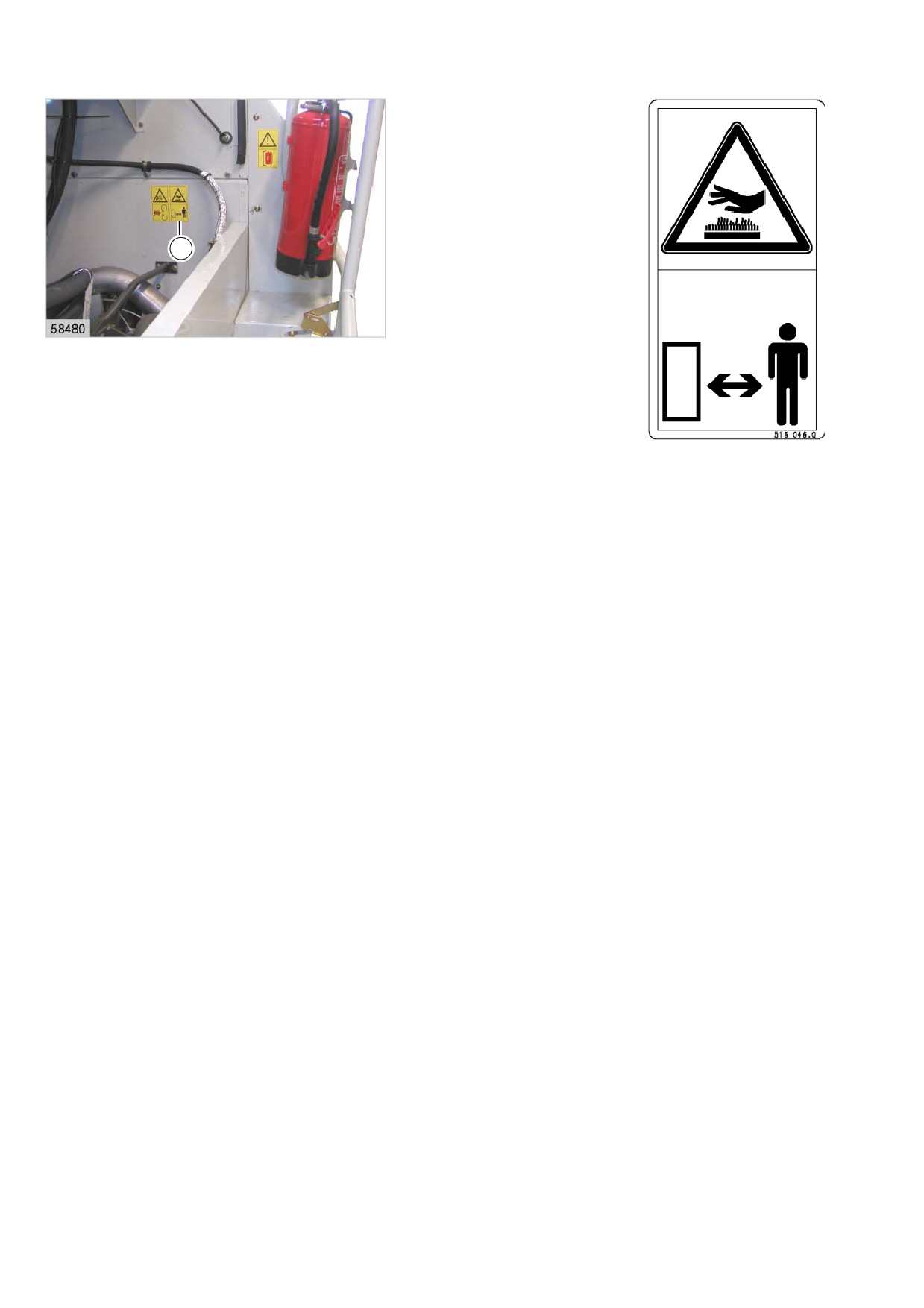

Держаться на достаточном расстоянии от горячих

поверхностей.

(рис. 79, 80)

0516 047.0 (40)

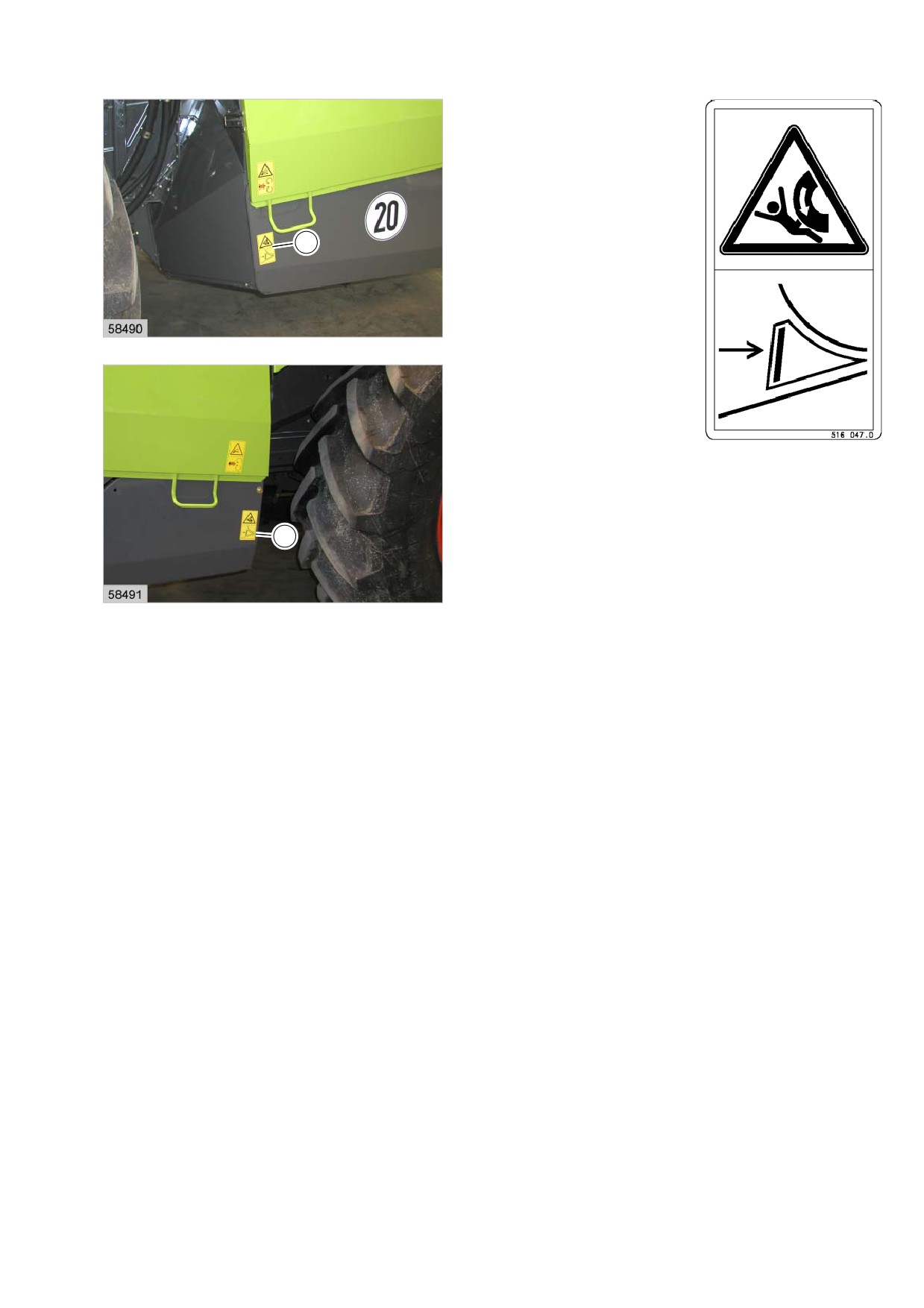

Перед отцеплением и постановкой машины на

стоянку установить противооткатный упор.

(рис. 81, 82, 83)

0516 058.0 (53)

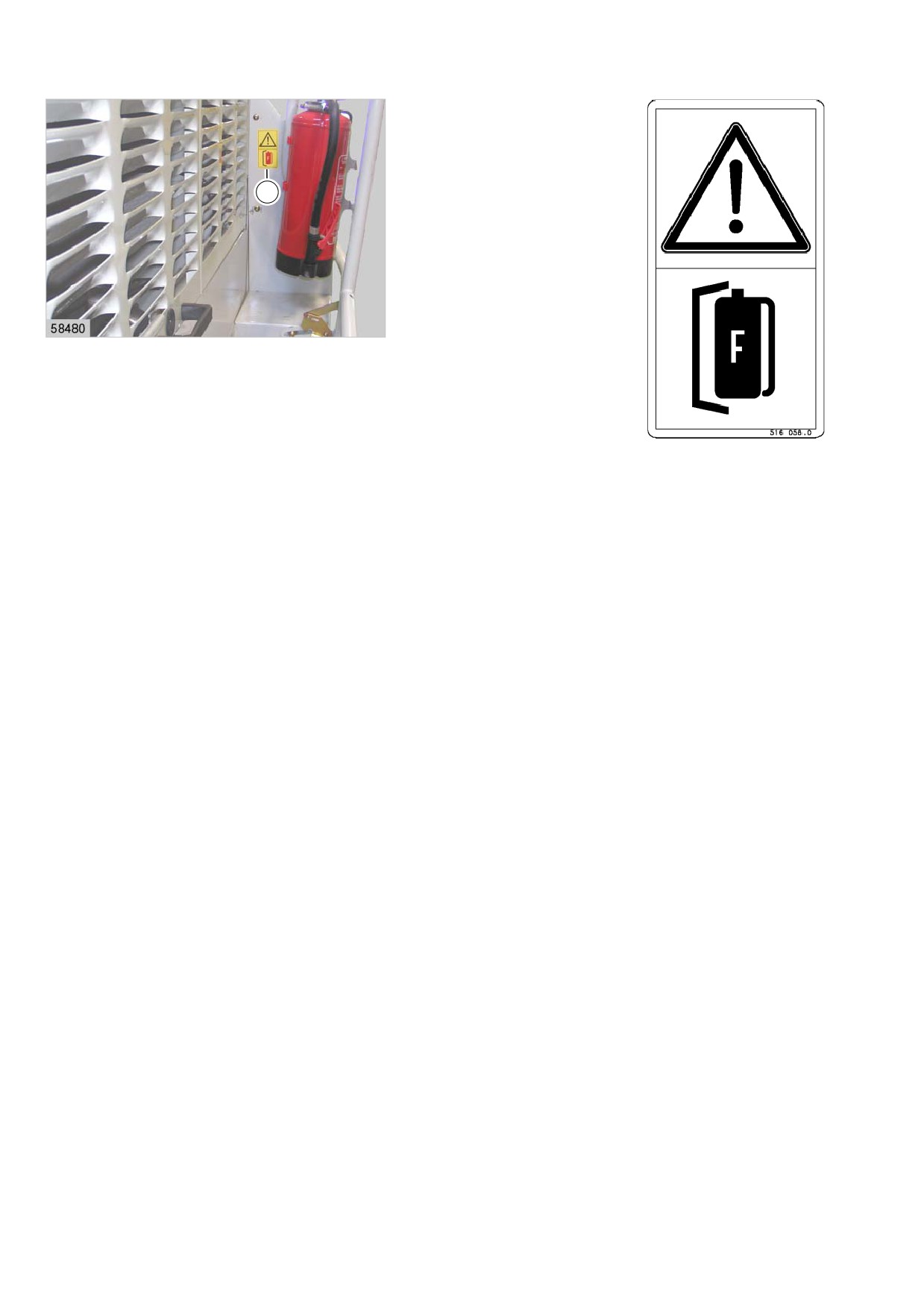

Пуск машины в эксплуатацию допускается только

при наличии огнетушителя.

(рис. 84, 85)

Технические

данные

CLAAS MEGA 370 / 360

Для определения технических данных взят комбайн, оснащенный 6-цилиндровым двигателем,

трехмерным решетным станом, распределителем половы, регулируемым управляемым мостом,

навесным соломоизмельчителем, с водителем, полным топливным баком и кабиной.

Шины: 24,5 - 32 и 14,9/80 - 24

Жатка

Ширина среза

4,20 м (14'), 4,50 м (15'), 5,10 м (17'), 6,00 м (20'),

6,60 м (22'), 7,50 м (25'), 9,00 м (30')

Регулировка высоты

электрогидравлическая

Регулировка высоты среза

- см. с. 8.1.20, Диапазон регулировки жатки

Высота выемки

- см. с. 8.1.20, Диапазон регулировки жатки

(нижний край полозьев жатки)

Мотовило с пружинными зубьями

из 6 частей

Привод мотовила

клиноременный регулируемый привод,

электрическая регулировка скорости вращения

Скорость вращения мотовила

на жатках 4,20 м - 5,10 м

12 - 47 об/мин

на жатках 6,00 м - 9,00 м

12 - 47 об/мин

15 - 57 об/мин

Регулировка высоты мотовила

электрогидравлическая

Горизонтальная регулировка мотовила

электрогидравлическая

(оборудование на выбор)

Канал подачи

цепной транспортер

Муфта жатки

гидравлический привод низкого давления

Молотильные органы

Камнеуловительный лоток

серийно

Подбарабанья

регулировка момента, 1 регулировочный рычаг

ширина 1580 мм

Входное подбарабанье (подбарабанье

3 сегмента, заменяемых

Multi-Crop)

для зерновых (до № машины ...)

подбарабанье из листового металла (6,5 x 38), 6 планок,

6 рядов отверстий,

для зерновых (с № машины ...)

подбарабанье из листового металла (12 x 38), 6 планок,

6 рядов отверстий

проволочное подбарабанье N10 (10 x 35), 6 планок,

5 рядов отверстий

для кукурузы

подбарабанье из листового металла (19 x 38), 6 планок,

6 рядов отверстий

Удаление остей

- Главное подбарабанье

1 вворачиваемый молотильный сегмент

– Входное подбарабанье

2 подключаемые заслонки для удаления остей

Главное подбарабанье для кукурузы

и зерновых

(до № машины ...)

подбарабанье из листового металла (20 x 42), 12 планок,

(с № машины ...)

12 рядов отверстий

проволочное подбарабанье N18 (18 x 40), 13 планок,

12 рядов отверстий

Главное подбарабанье для смеси

подбарабанье с круглыми прутками

стержней кукурузных початков

Предварительный ускоритель

лопастной барабан

CLAAS MEGA 370 / 360

Молотильный барабан

ширина 1580 мм

диаметр 450 мм

6 бил, 7 оснований

Регулируемый привод молотильного

скорость вращения регулируется бесступенчато от 650 до

барабана

1500 об/мин

Двухступенчатый

скорость вращения регулируется бесступенчато,

регулируемый привод

1-я ступень 280 - 650 об/мин

(дополнительное оборудование)

2-я ступень 650 - 1500 об/мин

Муфта молотилки

гидравлический привод низкого давления

Соломотряс

Интенсивный соломотряс

количество кривошипных валов

количество гребенчатых зубцов

на кривошипный вал

Соломотряс

количество клавиш

количество валов соломотряса

скорость вращения

валов соломотряса

225 ± 5 об/мин

площадь соломотряса

7 м²

поверхность отделения

8,65 м²

Очистка

Очистка напором воздуха

турбинная воздуходувка, 6 част.

Количество воздуха

бесступенчатая регулировка скорости вращения,

электрический привод

Стандартный решетный стан

разделенный, вентилируемая ступень падения в стрясной

доске

Динамическая компенсация на

склоне (оборудование по выбору)

трехмерный решетный стан

(действует в трех измерениях)

Верхнее решето

пластинчатое решето с длинными губками

Нижнее решето

пластинчатое решето с короткими губками

Общая площадь решет

5,10 м²

Сход

возврат к предварительному ускорителю

Зерновой бункер

Емкость

8200 л (прим. 6,4 т пшеницы)

расчетная база в т = литровая масса 780 г/л

Выпускная труба

гидравлически поворачиваемая,

электрогидравлический привод

CLAAS MEGA 370 / 360

Двигатель

MEGA 370

DaimlerChrysler OM 906 LA

ступень отработанных

газов 2

Рабочий объем см³

6370

Верхняя граница скорости вращения

+20

холостого хода (об/мин)

2288

-30

Номинальная скорость вращения

(полная нагрузка) (об/мин)

2200

Нижняя граница скорости вращения

холостого хода (об/мин)

1350 ± 25

Сниженная скорость вращения (об/мин)

+20

на 3-й передаче при 20 км/час

1632

-30

Сниженная скорость вращения (об/мин)

+20

на 3-й передаче при 25 км/час

2032

-30

Мощность (EWG 80/1296) [кВт (л.с.)]

205 (279)

Мощность (ECE R 24) [кВт (л.с.)]

191 (260)

Охлаждающая жидкость

прим. 36,5 литров

Генератор

150 А

Аккумуляторная батарея

12 В, 110 А*ч

Емкость топливного бака

500 л

Двигатель

MEGA 360

DaimlerChrysler OM 906 LA,

DaimlerChrysler OM

906

LA,

ступень отработанных

газов 2

газов 3a

Рабочий объем см³

6370

Верхняя граница скорости вращения

+20

холостого хода (об/мин)

2288

–30

2288

-30

Номинальная скорость вращения

(полная нагрузка) (об/мин)

2200

Нижняя граница скорости вращения

холостого хода (об/мин)

1350 ± 25

Сниженная скорость вращения (об/мин)

+20

на 3-й передаче при 20 км/час

1632

-30

1632

-30

Сниженная скорость вращения (об/мин)

+20

на 3-й передаче при 25 км/час

2032

-30

2032

-30

Мощность (EWG 80/1296) [кВт (л.с.)]

190 (258)

Мощность (ECE R 24) [кВт (л.с.)]

180 (245)

Охлаждающая жидкость

прим. 36,5 литров

Генератор

150 A

Аккумуляторная батарея

12 В, 110 А*ч

Емкость топливного бака

500 л

CLAAS MEGA 370 / 360

Привод ходовой части

гидростатический,

управляется регулировочным рычагом на площадке

водителя

Коробка передач

по 3 ступени для движения вперед и назад

1-я и 2-я ступени:

рабочие ступени

3-я ступень:

для движения по дорогам

Скорость движения

Ступени коробки передач

при шинах 30,5 R 32 / 24,5 - R 32

1-я скорость от 0 до

7,6 км/час

2-я скорость от 0 до

12,3 км/час

3-я скорость от 0 до

20,0 км/час

(от 0 до 25,0 км/ч)

Скорость заднего хода составляет примерно 70%

от скорости движения вперед.

Скорости движения в скобках приведены только для

определенных стран.

Для стран с ограничением скорости до 20 км/час привод

ходовой части отрегулирован соответствующим образом.

Привод ведущих колес

боковой редуктор, полная масляная ванна

Рулевое управление

гидростатическое

Тормоза

Ножной тормоз

гидравлический тормоз, выполненный также в виде

тормоза для отдельных колес

Ручной тормоз

механический, независимый
