Комбайн зерноуборочный самоходный КЗС-7 "Полесье". Инструкция по эксплуатации - часть 12

7 Техническое обслуживание

Техническое обслуживание двигателя, изложено в его инструкции по эксплуатации, которыми следует руководствоваться при эксплуатации комбайна.

7.1 Виды и периодичность технического обслуживания

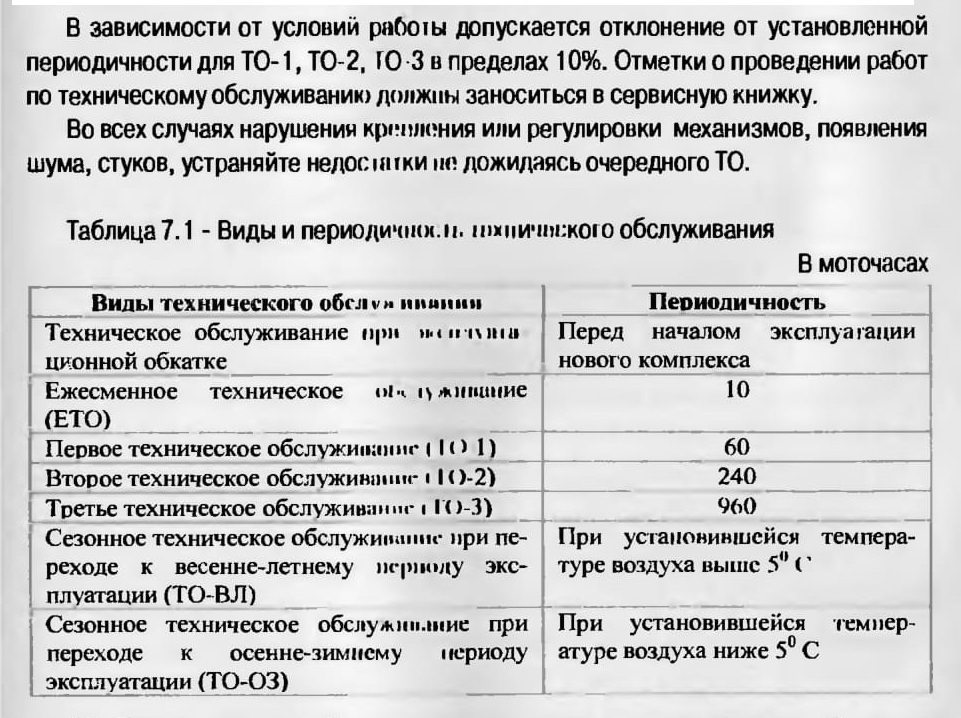

Все операции технического обслуживания: ЕГО (ежесменное), ТО-1, ТО-2, ТО-3 должны проводиться регулярно через определенные промежутки времени в зависимости от количества часов, проработанных комбайном в соответствии с таблицей 7.1.

7.2 Перечень работ по видам технического облуживания
7.2.1 Техническое обслуживании комбайна при эксплуатационной обкатке

7.2.1.1 Техническое обслуживание комбайна при подготовке к эксплуатационной обкатке:

1) осмотрите и очистите от пыли, грязи и консервационной смазки составные части комбайна;

2) подготовьте к работе аккумуляторные батареи, при необходимости очистите клеммы от окислов и смажьте техническим вазелином, очистите вентиляционные отверстия, проверьте степень разряженности;

3) проверьте уровень масла и при необходимости долейте в картер двигателя, в масляный бак гидросистемы, в коробку передач, в бортовые редуктора ведущего моста;

4) смажьте подшипники поворотных кулаков моста управляемых колес, подшипники приводов молотилки;

5) проверьте и при необходимости подтяните крепление крышек резиновых втулок (сайлент-блоков) привода очистки, наружные резьбовые соединения;

7.2.1.3 Техническое обслуживание по окончании эксплуатационной обкатки:

1) осмотрите и очистите комбайн;

2) проверьте и при необходимости отрегулируйте натяжение цепных и ременных передач, давление воздуха в шинах, механизмы управления и тормоза;

3) проверьте и при необходимости подтяните крепление крышек резиновых втулок (сайлент-блоков) привода очистки, наружные крепления составных частей комбайна;

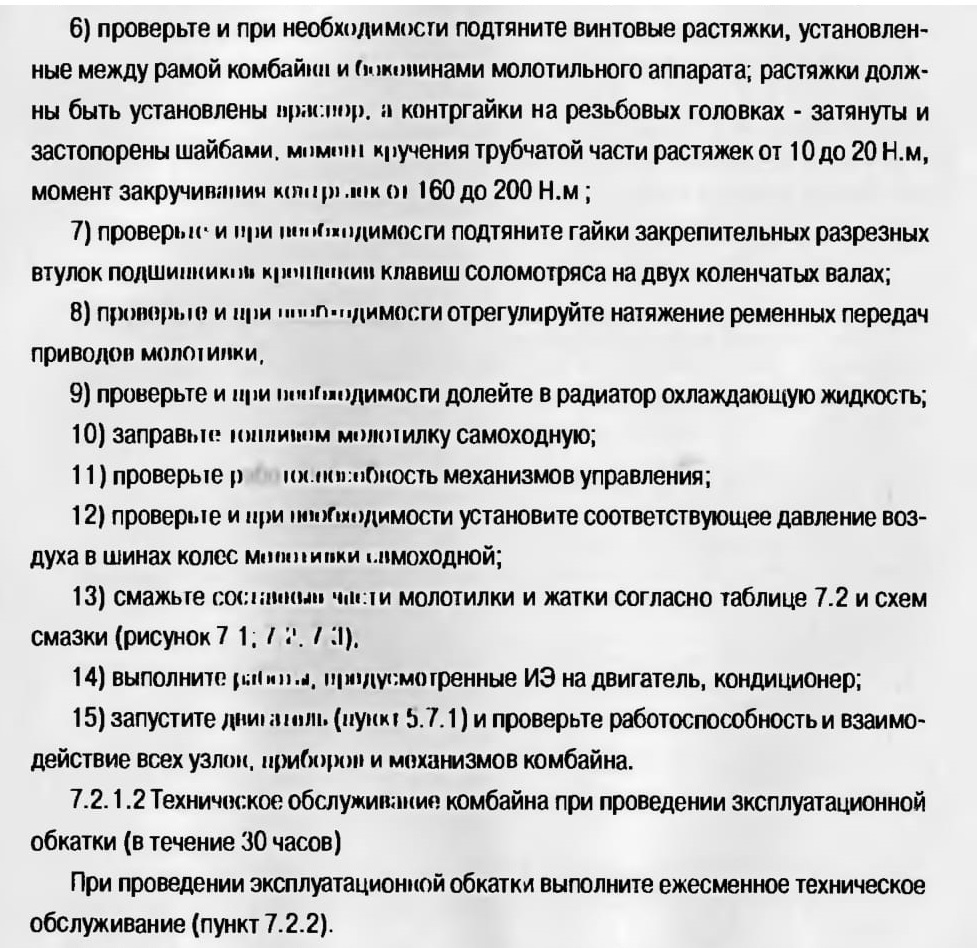

4) проверьте, и при необходимости, подтяните винтовые растяжки, установленные между рамой комбайна и боковинами молотильного аппарата; растяжки должны быть установлены враспор, а контргайки на резьбовых головках - затянуты и застопорены шайбами момент кручения трубчатой части растяжек от 10 до 20 Н.м, момент закручивания контргаек от 160 до 200 Н.м;

4) очистите радиатор, вращающийся воздухозаборник, жатку, очистку от пожнивных остатков;

5) проверьте работу двигателя, рулевого управления, системы освещения и тормозов;

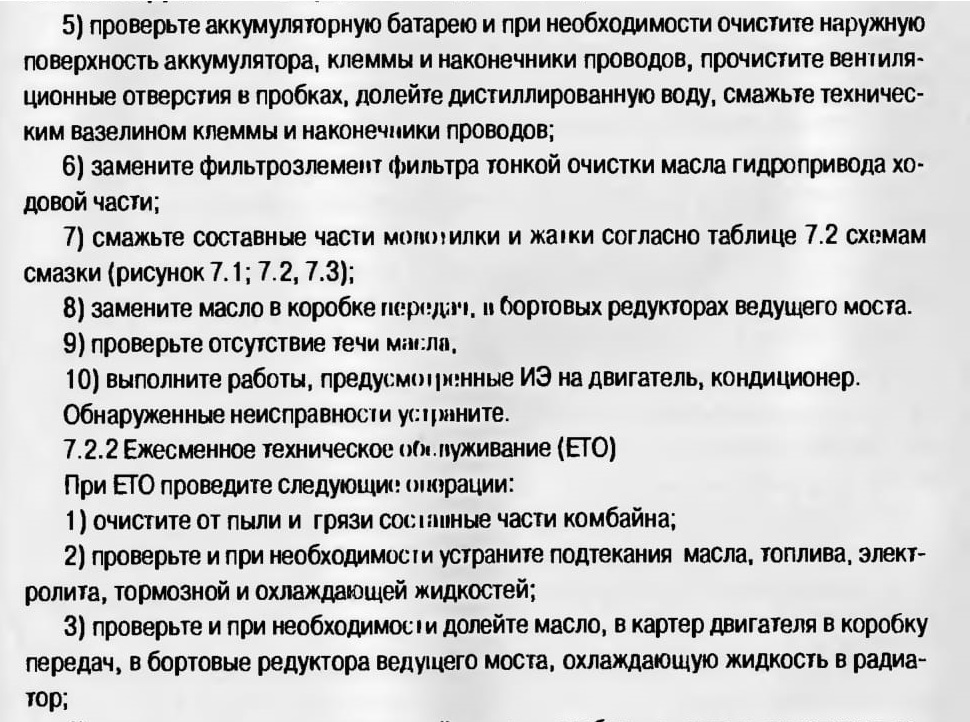

6) смажьте составные части молотилки и жатки согласно таблице 7.2 и схем смазки (рисунок 7.1; 7.2,7.3);

7) проверьте и при необходимости отрегулируйте натяжение цепных и ременных передач;

8) выполните работы, предусмотренные ИЭ на двигатель, кондиционер;

9) запустите двигатель и проверьте работоспособность и взаимодействие всех узлов, приборов и механизмов комбайна;

9) через 480 часов замените масло в гидросистемах привода ходовой части, рулевого управления и силовых гидроцилиндров.

7.2.6 Техническое обслуживание при хранении

Комбайн ставится на хранение кратковременное и длительное.

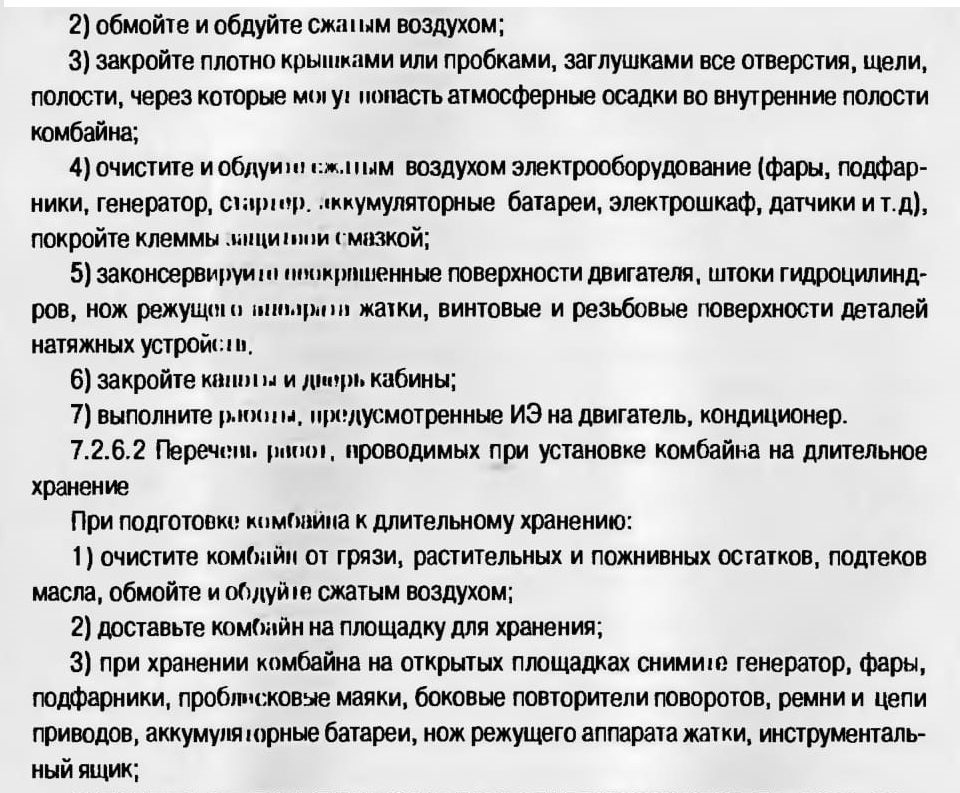

7.2.6.1 Перечень работ, проводимых при установке комбайна на кратковременное хранение:

1) очистите комбайн от грязи, растительных и пожнивных остатков, подтеков масла;

ВНИМАНИЕ: РЕМЕННЫЕ ПЕРЕДАЧИ ПРИВОДА ГЛАВНОГО КОНТРПРИВОДА, ПРИВОДА НАКЛОННОЙ КАМЕРЫ, ПРИВОДА ВИБРОДНА, ПРИВОДА ШНЕКОВ ВЫГРУЗКИ ЗЕРНА ДОЛЖНЫ БЫТЬ ОТКЛЮЧЕНЫ!

4) после снятия с комбайна составных частей загерме1и;|ируйте щели, полости, отверстия, чтобы избежать проникновения влаги и пыли;

5) законсервируйте топливный и масляный баки, картер дизеля, бортовые редуктора и коробку передач, штоки гидроцилиндров, винтовые и резьбовые поверхности механизмов, свободно выступающие части валов, шлицевые соединения согласно схеме консервации;

6) восстановите поврежденную окраску;

7) установите молотилку самоходную на соответствующие подставки, жатку на башмаки, установленные на нижние отверстия;

8) выполните работы, предусмотренные ИЭ на двигатель и кондиционер.

7.2.6.3 При техническом обслуживании комбайна в период хранения проверьте:

1) правильность установки молотилки самоходной на подставки и жатки на башмаки;

2) комплектность;

3) давление воздуха в шинах;

4) надежность герметизации;

5) состояние защитных устройств и антикоррозионных покрытий;

6) выполните работы, предусмотренные ИЭ на двигатель и кондиционер.

Обнаруженные дефекты должны Сын. устранены.

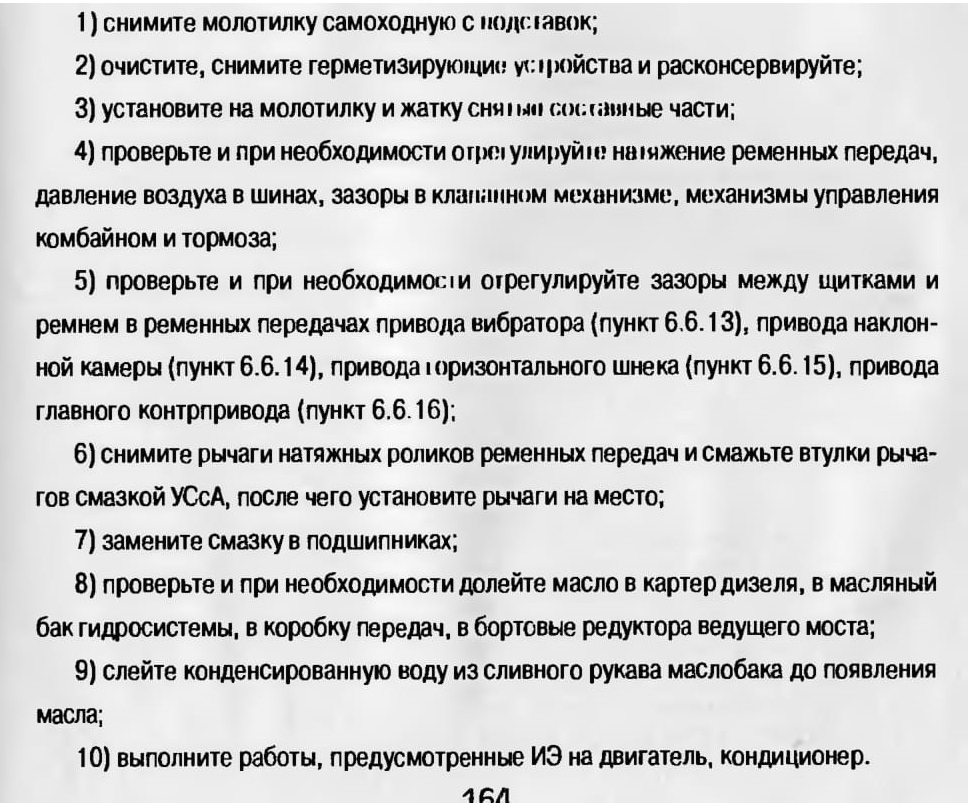

7.2.6.4 При снятии с хранения:

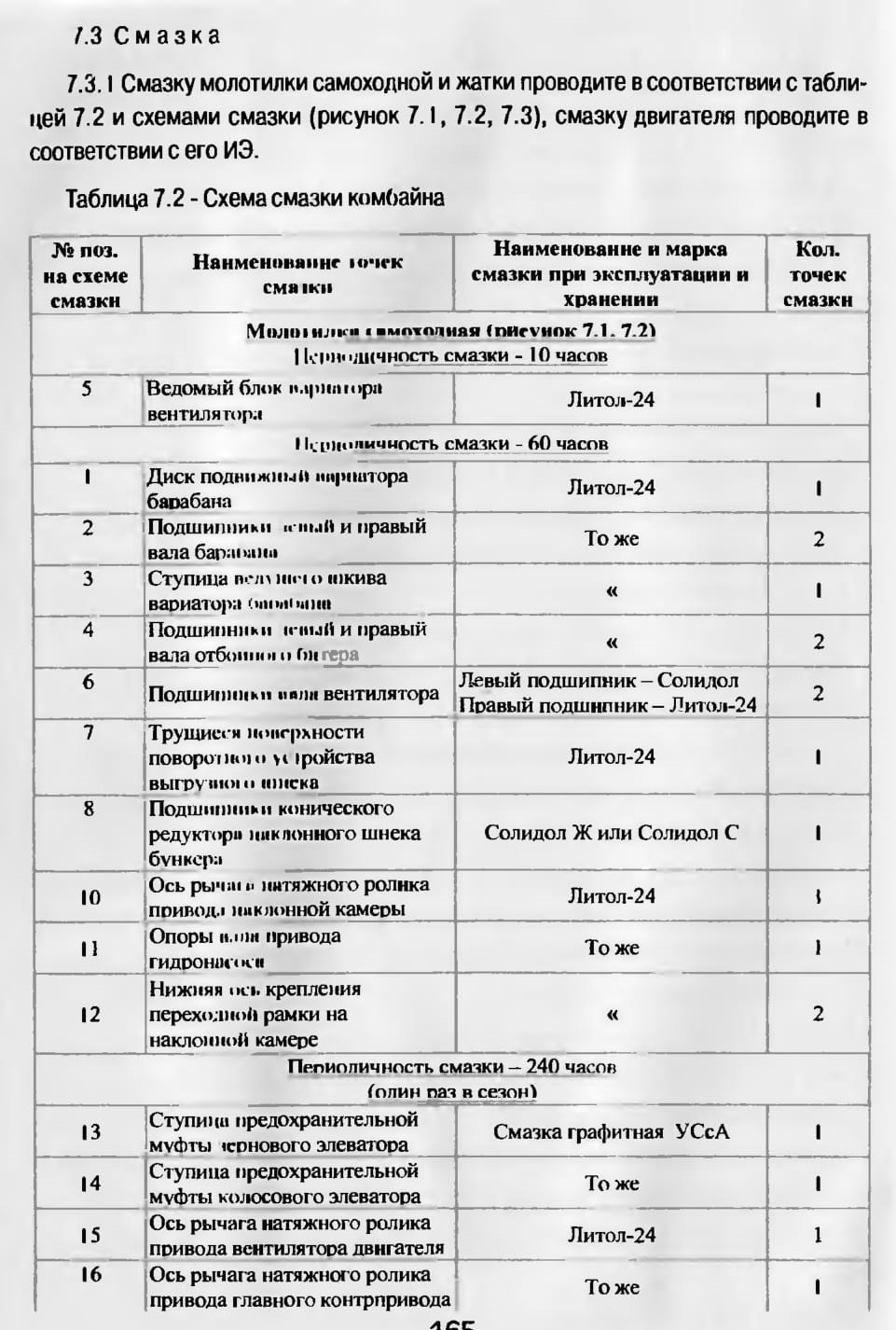

7.3 Смазка

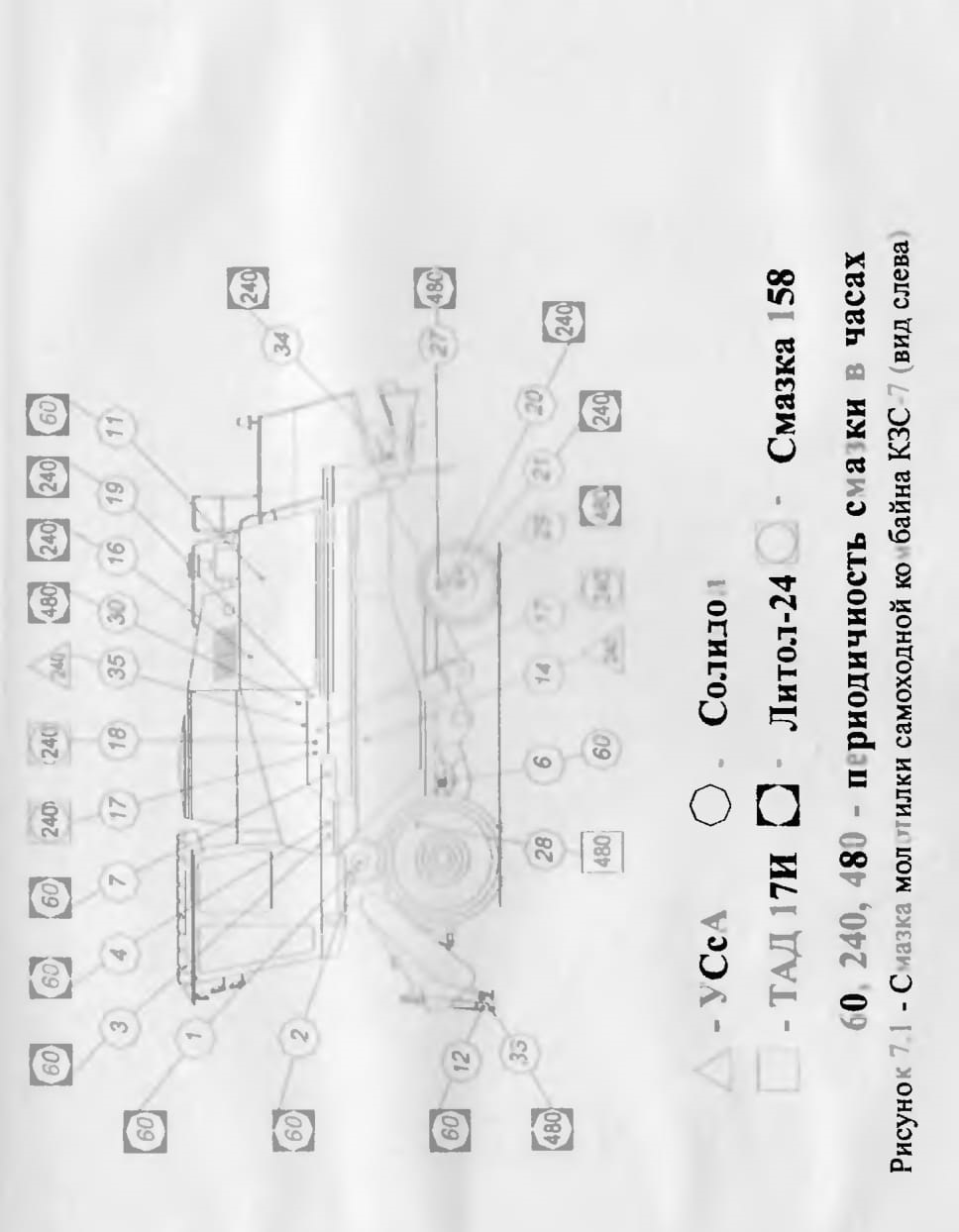

Рисунок 7.1 Смазка молотилки самоходной комбайна КЗС-7 (вид слева)

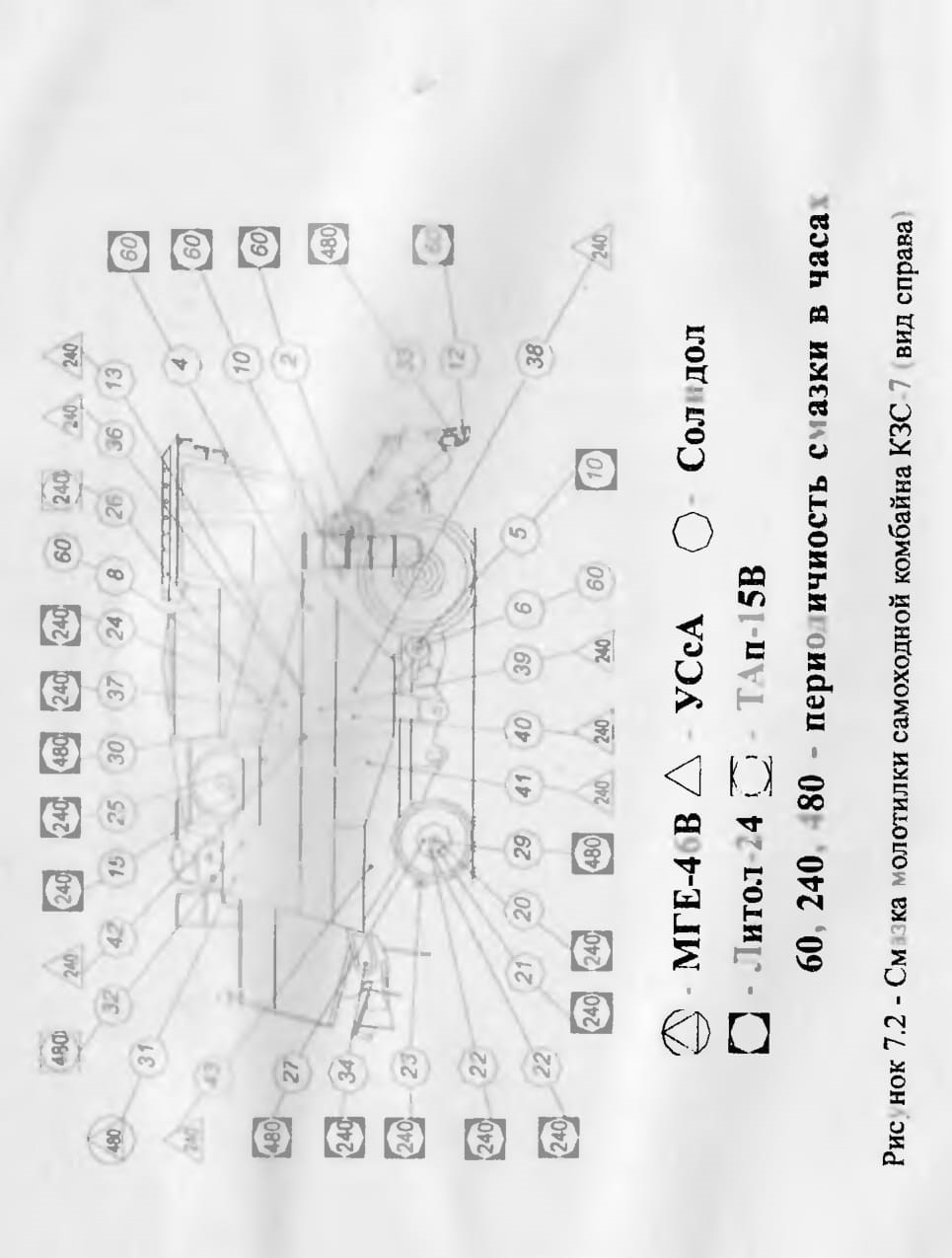

Рисунок 7.2 Смазка молотилки самоходной комбайна КЗС-7 (вид справа)

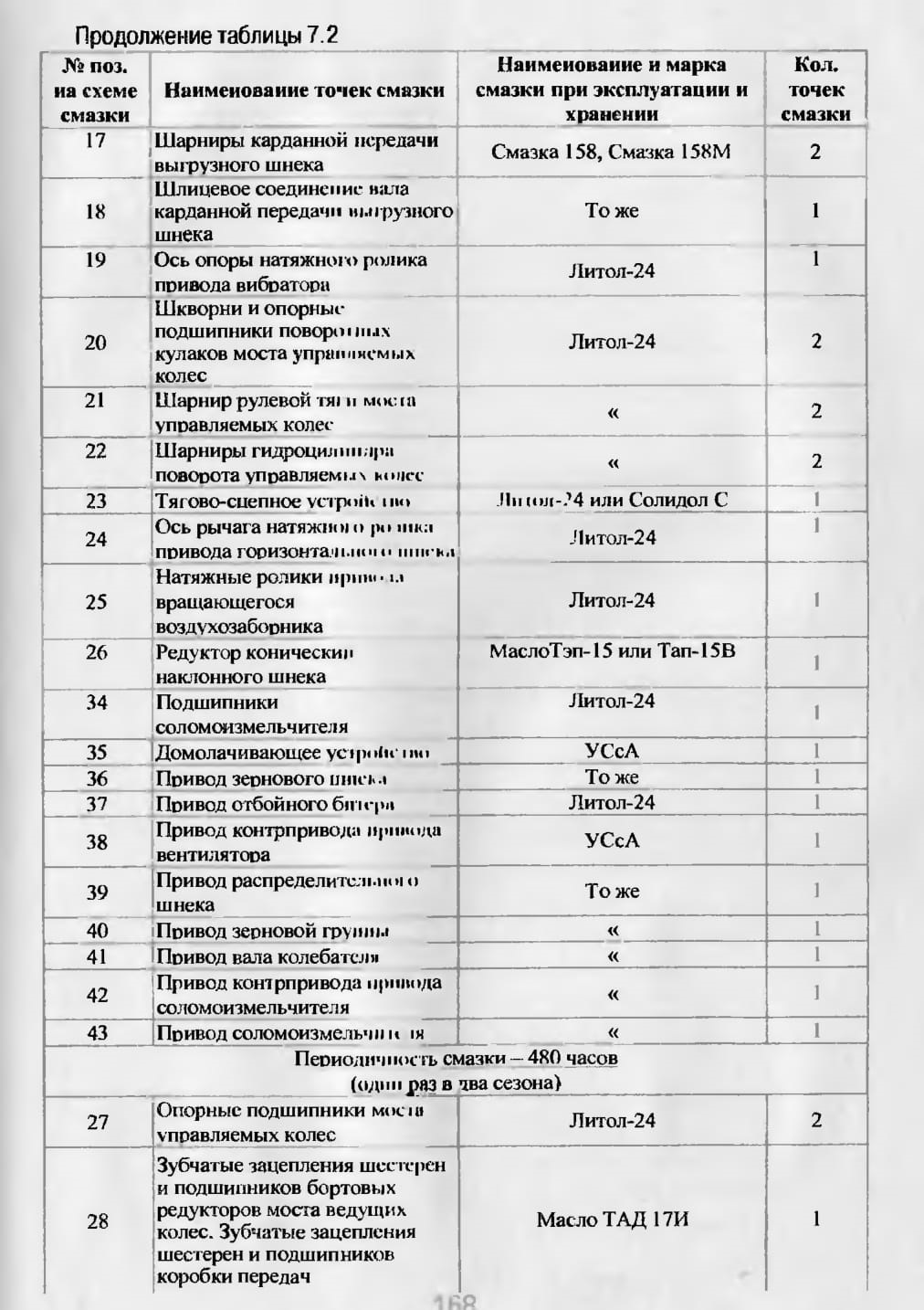

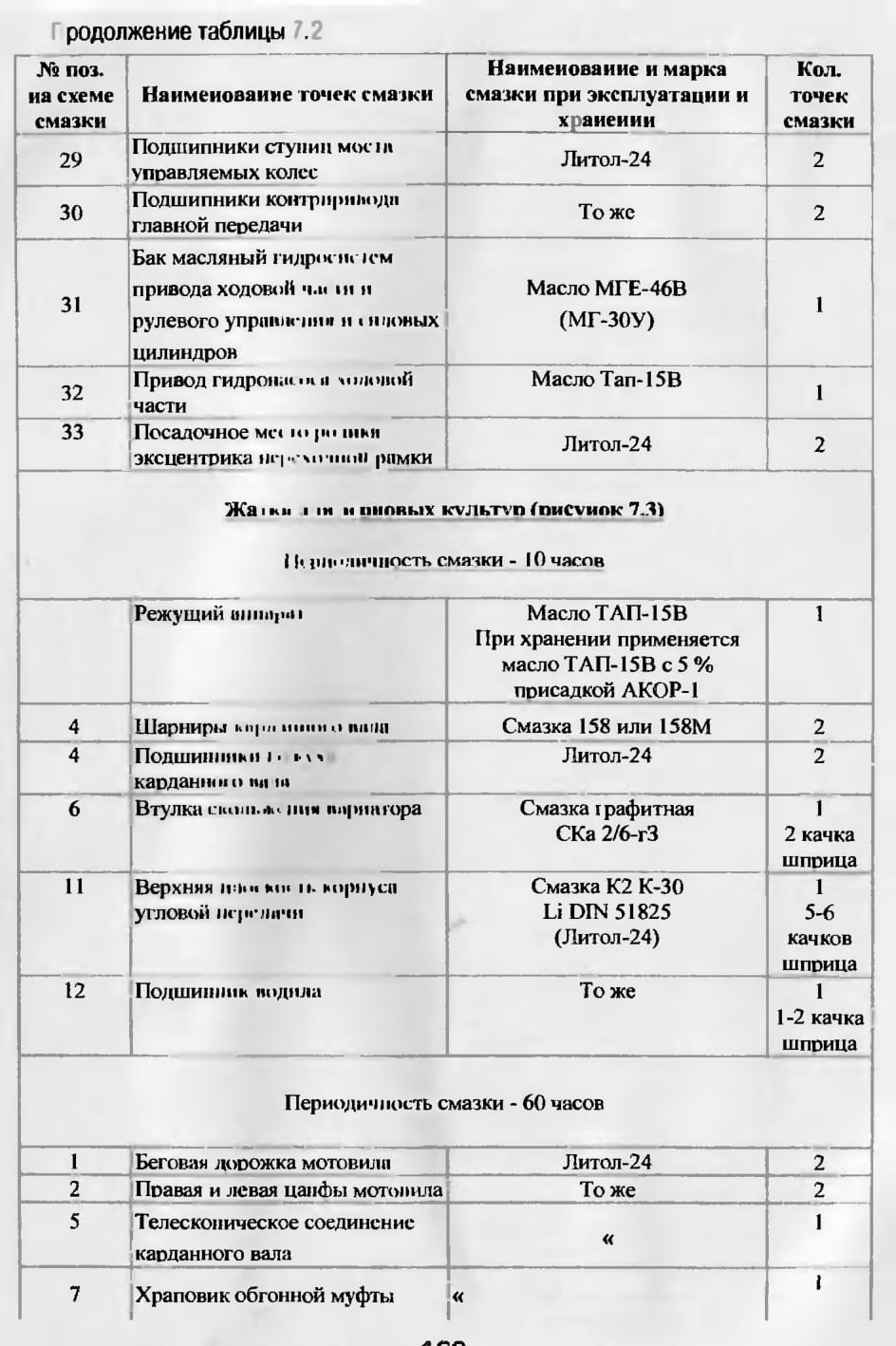

Продолжение таблицы 7.2

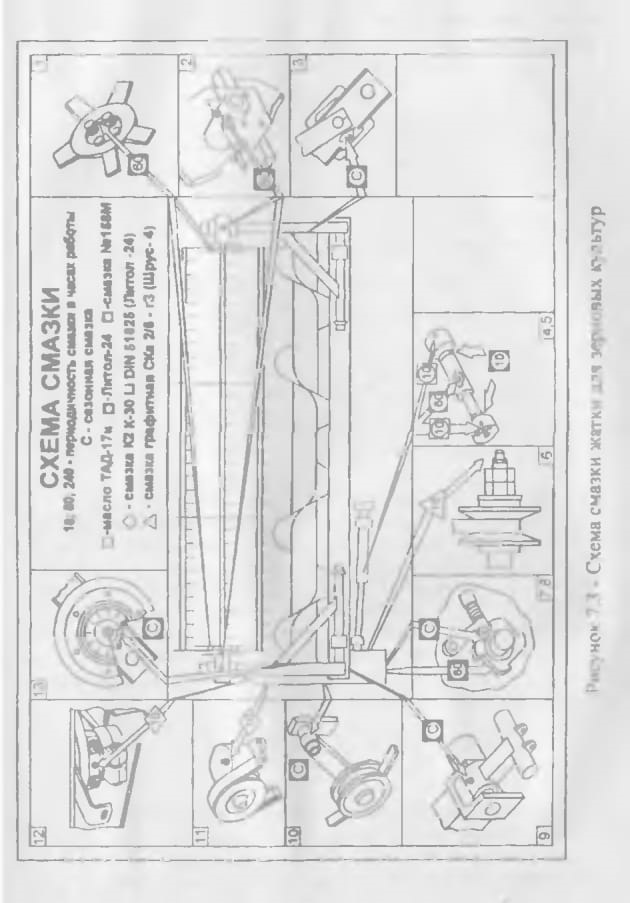

Рисунок 7.3 Схема смазки жатки для зерновых культур

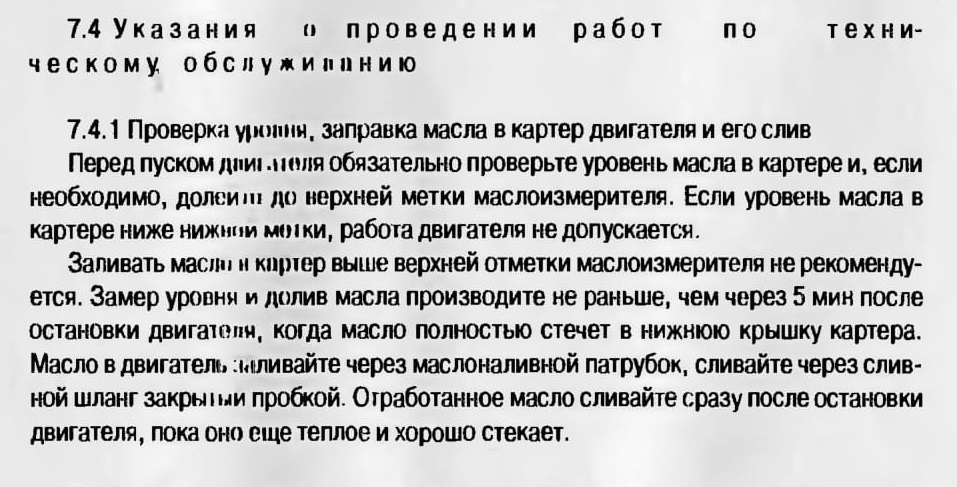

7.4 Указания о проведении работ по техническому обслуживанию

7.4.2 Техническое обслуживание гидросистем комбайна

7.4.2.1 Техническое обслуживание гидропривода ходовой части

Перед ежедневным запуском гидропривода необходимо:

1) проводить наружный осмотр элементов гидропривода;

2) подтянуть, при необходимости, резьбовые соединения маслопроводов;

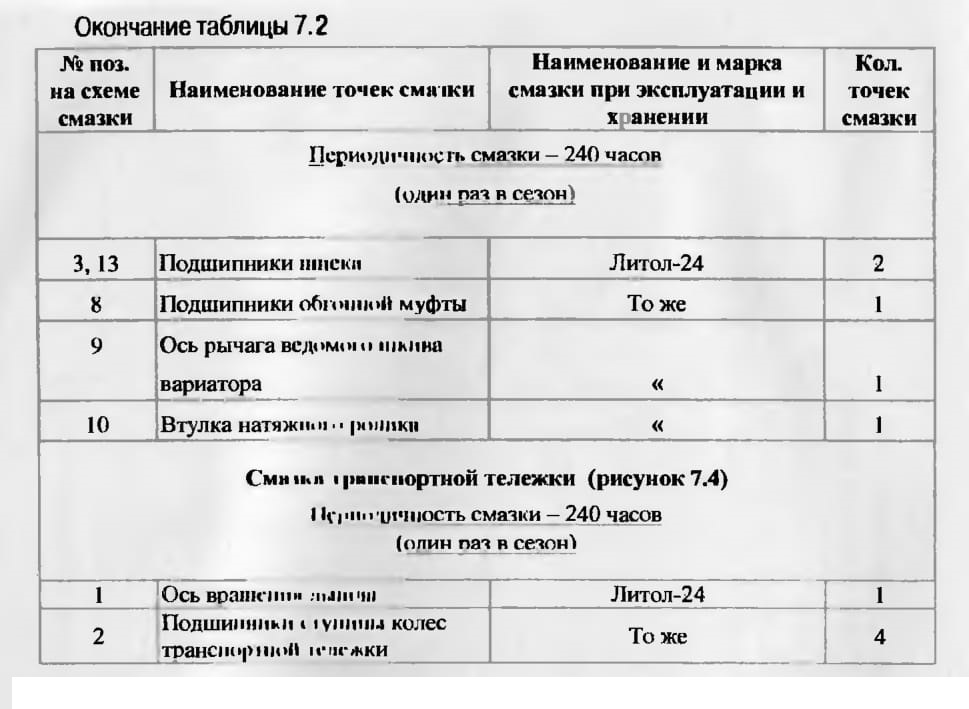

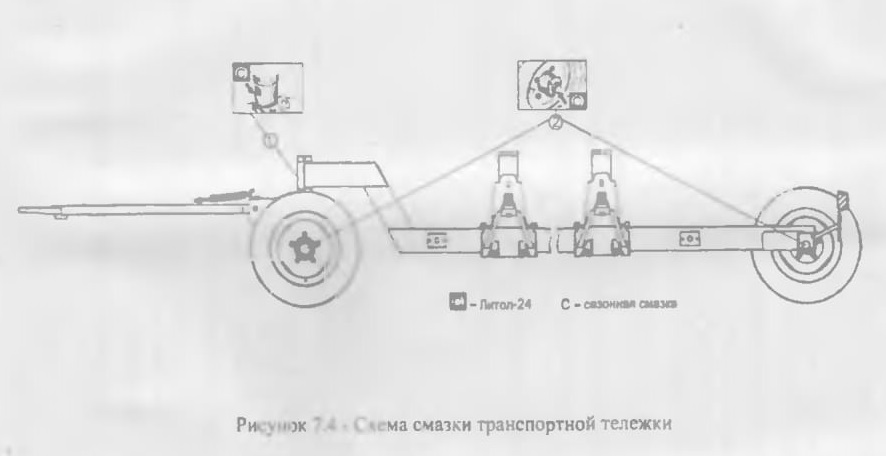

Рисунок 7.4 Схема смазки транспортной тележки

3) проверить уровень масла к баке и, при необходимости, долить.

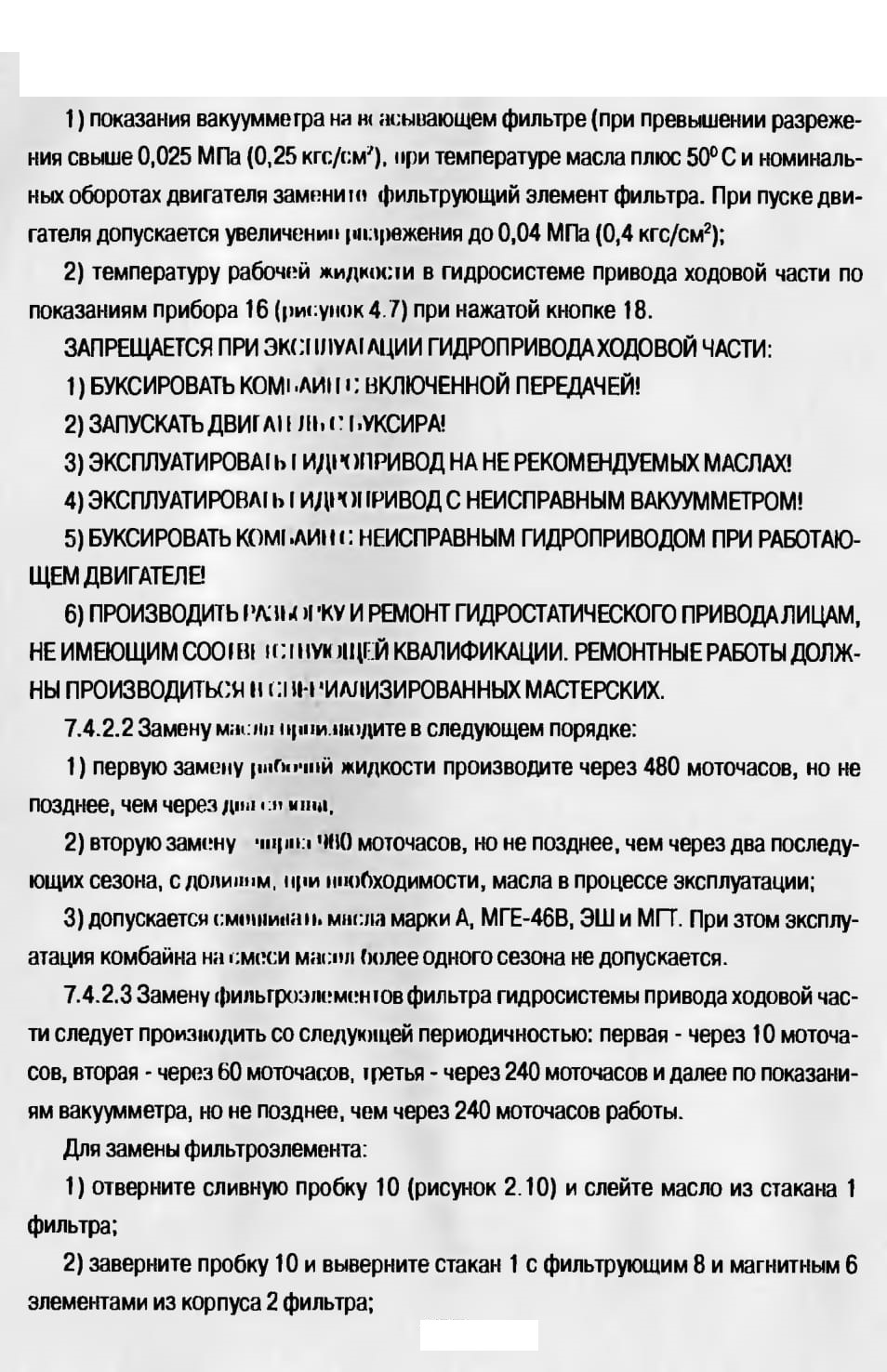

При работе необходимо контролировать:

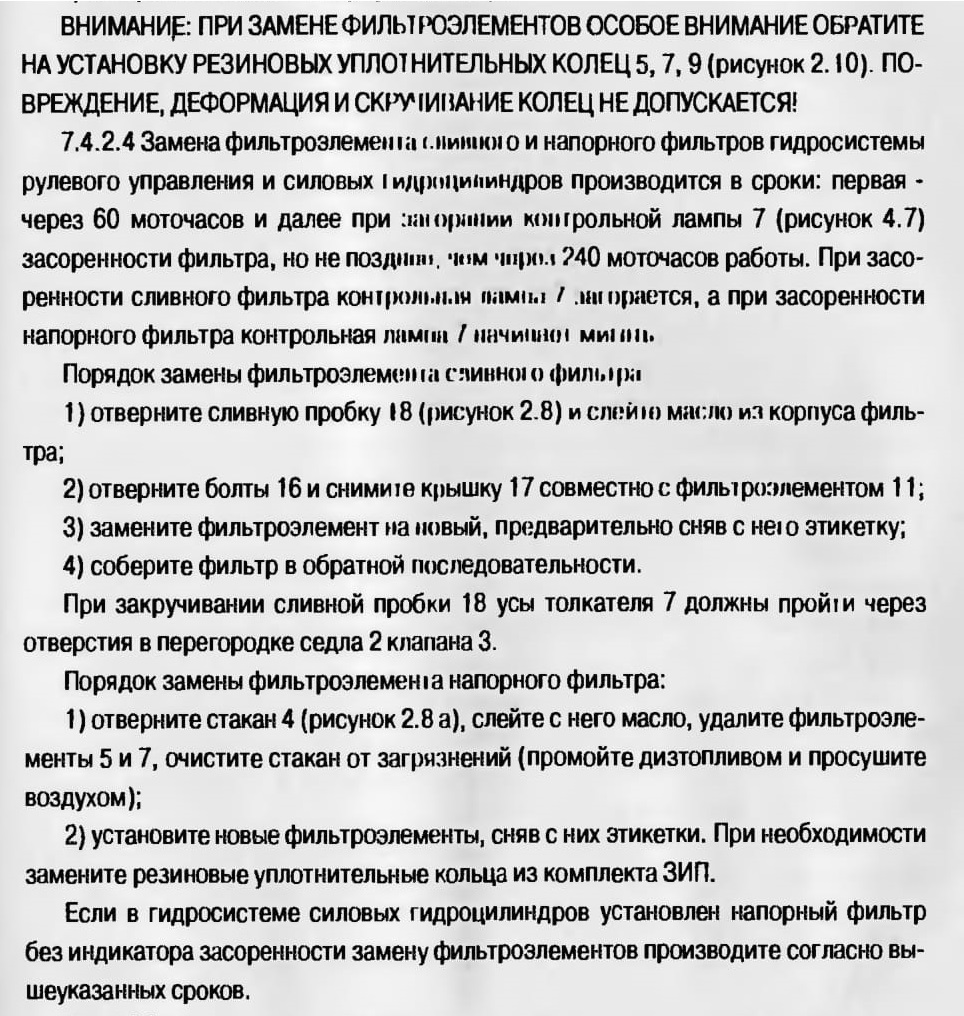

3) извлеките из стакана 1 использованный фильтроэлемент 8, очистите от металлической стружки магнитный элемент 6;

4) промойте стакан 1 в дизельном топливе и продуйте сжатым воздухом;

5) возьмите из комплекта ЗИП запасной фильтроэлемент, снимите с него этикетку (при наличии), установите па него магнитный элемент и вставьте в стакан;

6) заполните стакан чистым маслом;

7) заверните стакан 1 в корпус 2 фильтра.

7.4.3 Обслуживание системы очистки воздуха двигателя

Очистите щеткой сетку вращающегося воздухозаборника от пожнивных остатков.
