Комбайн зерноуборочный самоходный КЗС-7 "Полесье". Инструкция по эксплуатации - часть 11

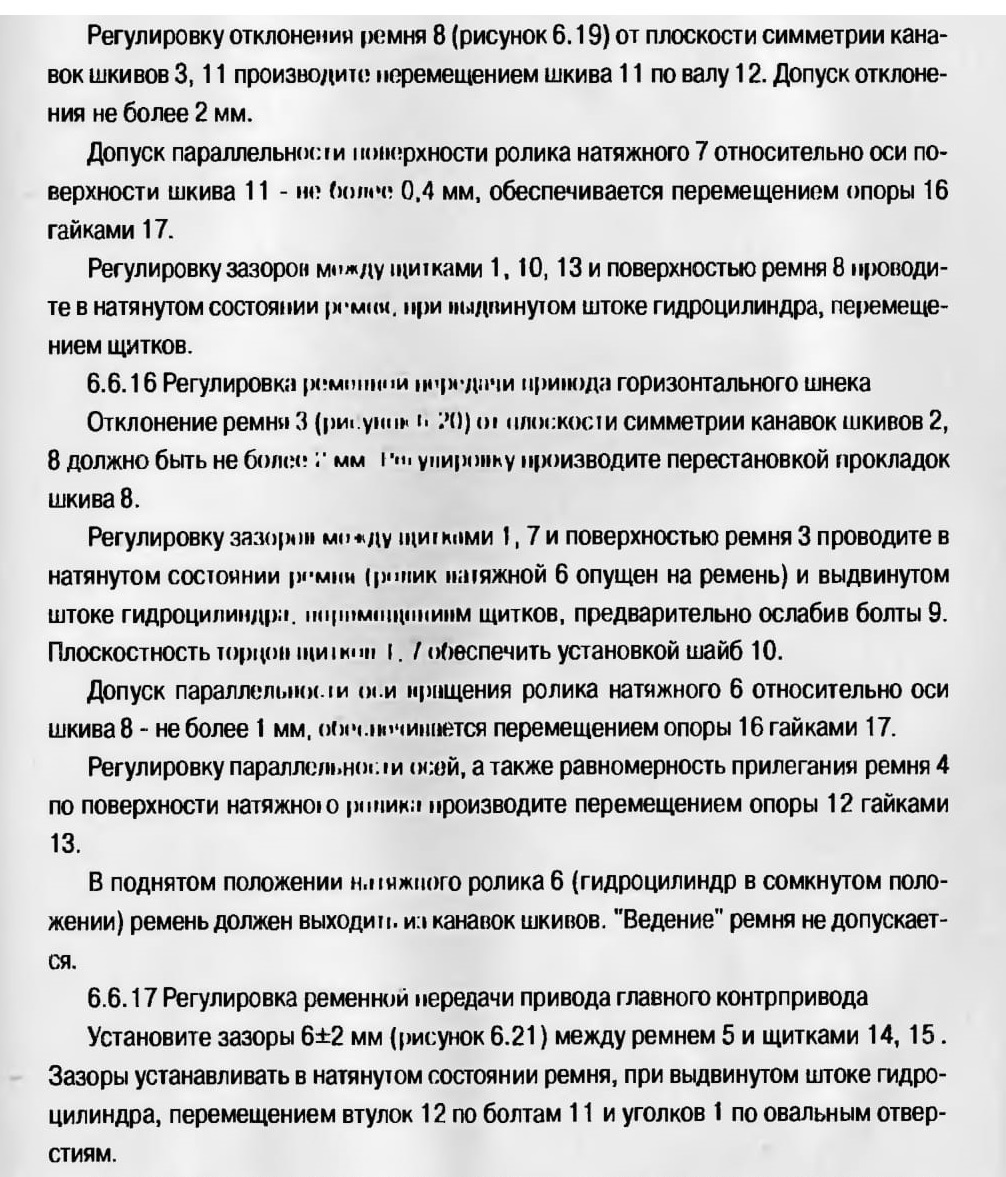

Регулировку параллельности оси вращения натяжного ролика рычага 8 относительно оси шкива 12, а также равномерность прилегания ремня 4 на поверхности натяжного ролика производите перемещением опоры 9 гайками 10. Допуск параллельности не более 1 мм

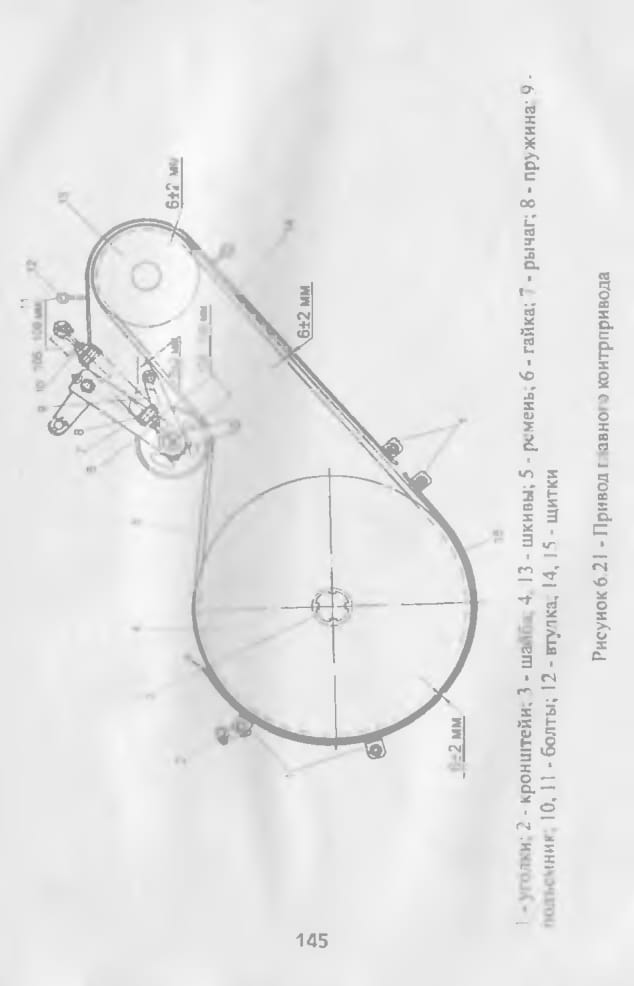

6.6.15.Регулировка ременной передачи привода наклонной камеры

Торцы щитков 14, 15 должны быть параллельны торцам шкивов 13,4 соответственно. Допуск параллельности - не более 2 мм. Регулировку осуществлять установкой шайб и перемещением кронштейна 2 по овалам.

Рисунок 6.19 - Привод наклонной камеры

Рисунок 6.20 - Привода горизонтального шнека

Отклонение ремня 5 от плоскости симметрии канавок шкивов 4, 13 должно быть не более 3 мм. Регулировку производите при помощи шайб 3.

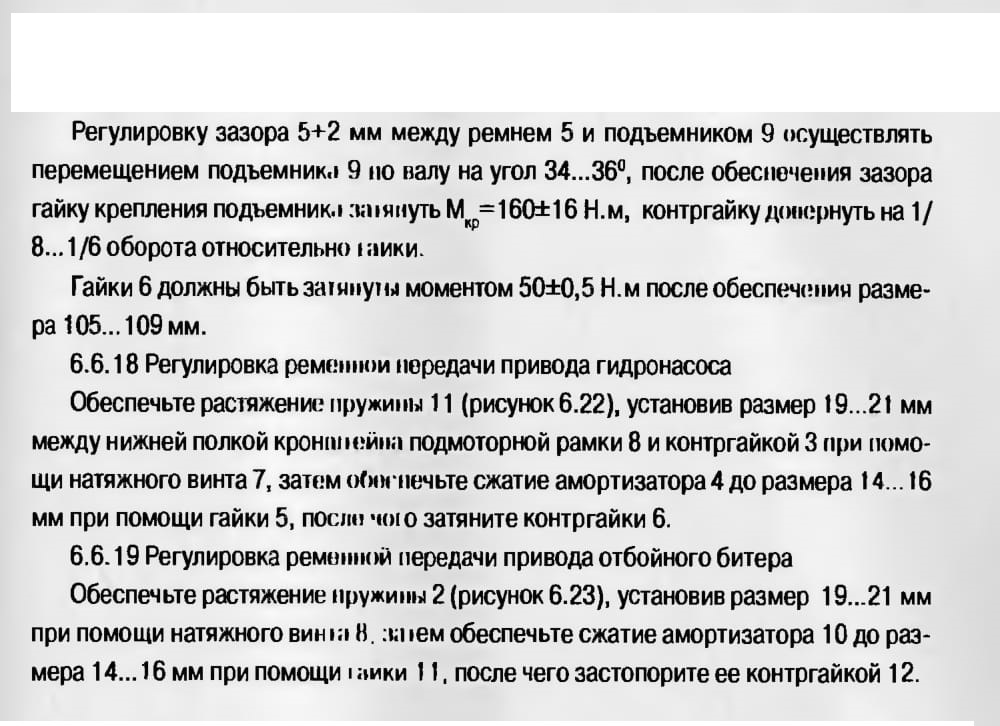

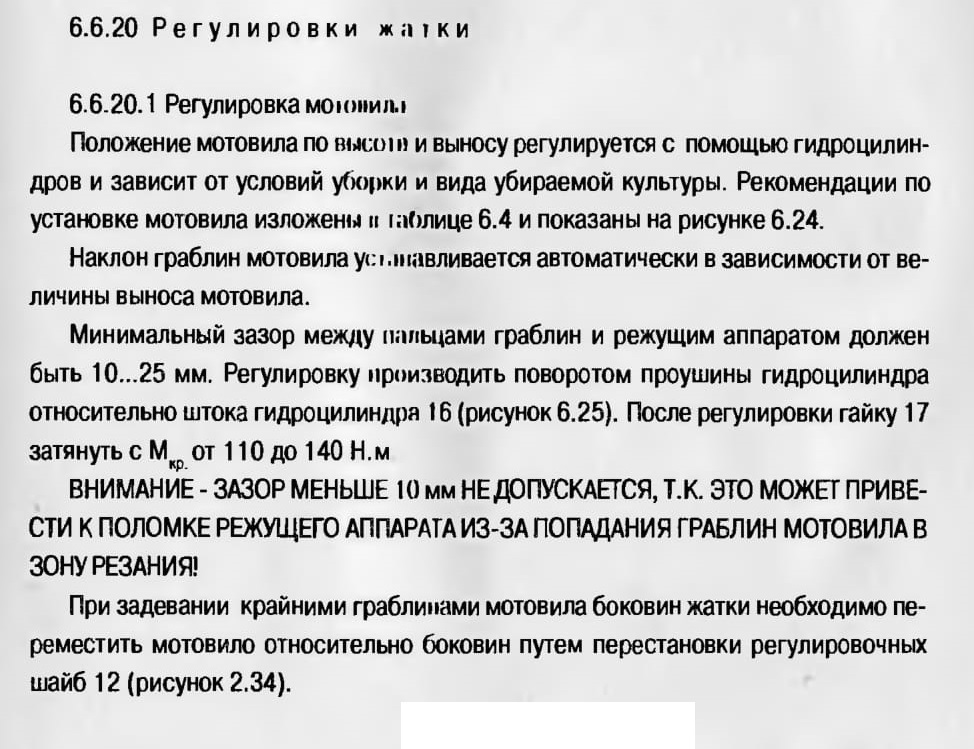

6.6.20 Регулировки жатки

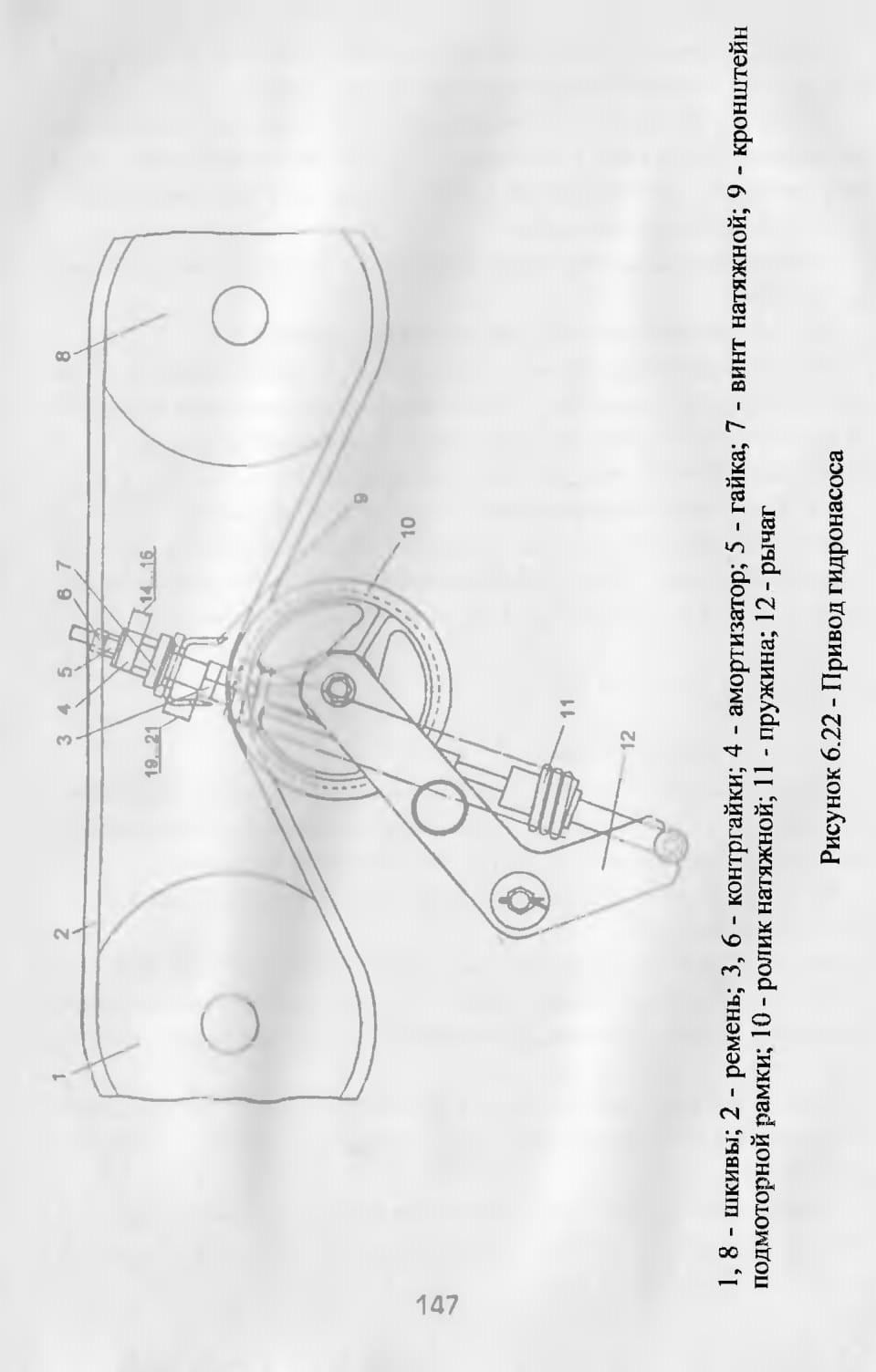

Рисунок 6.22 - Привод гидронасоса

1,8- шкивы; 2 - ремень; 3, 6 - контргайки; 4 - амортизатор; 5 - гайка; 7 - винт натяжной; 9 - кронштейн подмоторной рамки; 10 - ролик натяжной; 11 - пружина; 12 - рычаг

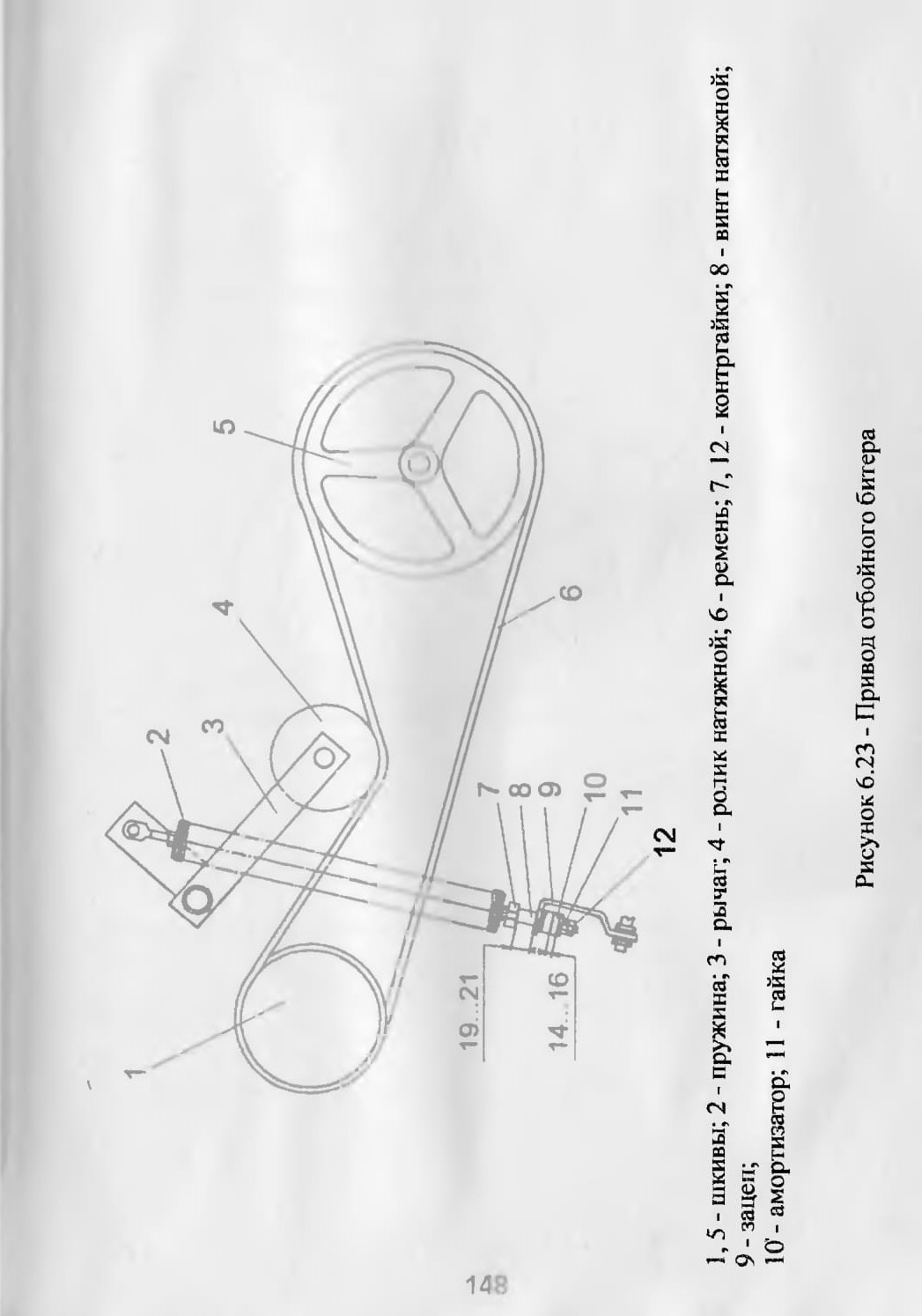

Рисунок 6.23 - Привод отбойного битера

1,5- шкивы; 2 - пружина; 3 - рычаг; 4 - ролик натяжной; 6 - ремень; 7, 12 - контргайки; 8 - винт натяжной;
9 - зацеп; 10 - амортизатор; 11 - гайка

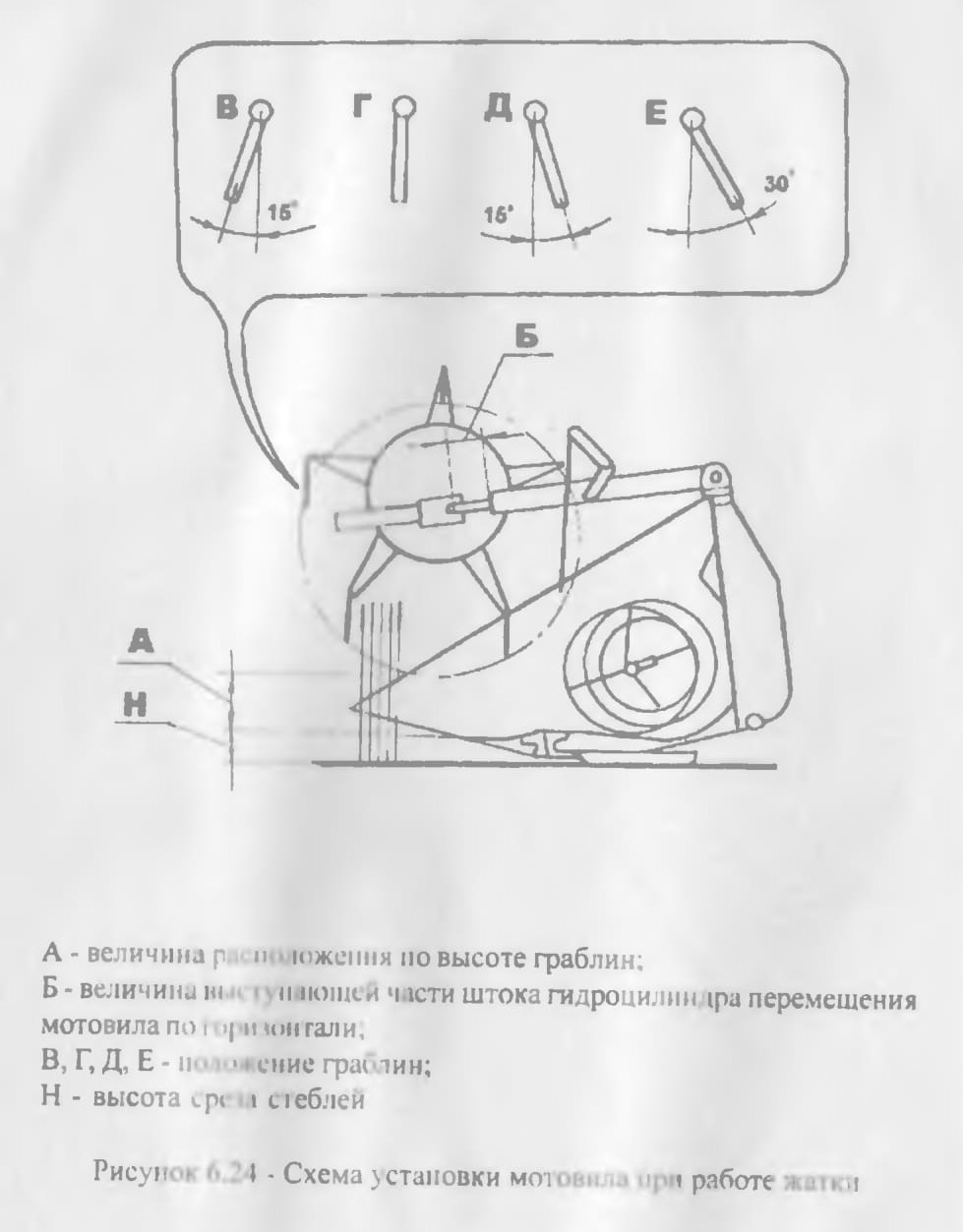

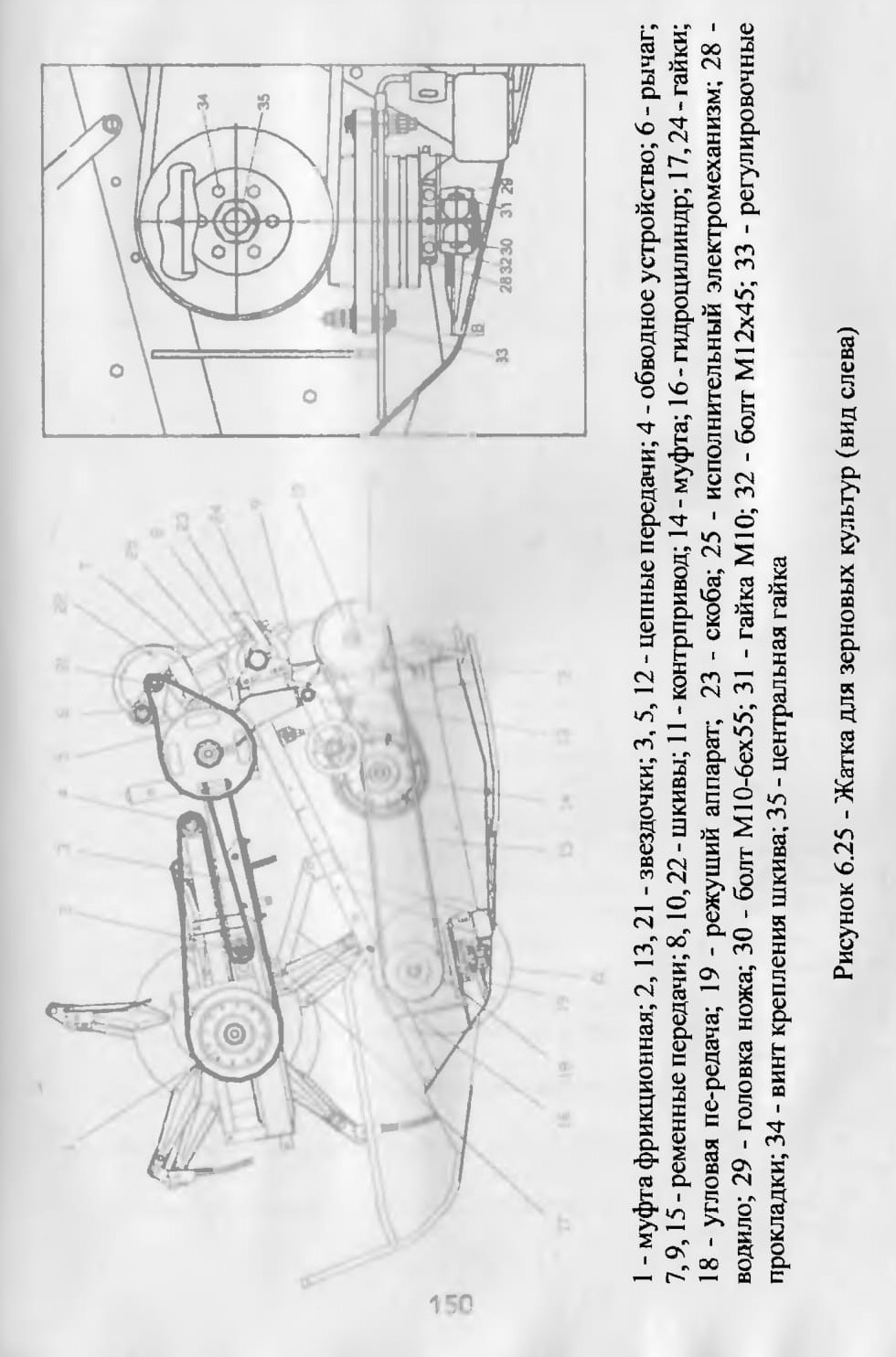

Рисунок 6.25 - Жатка для зерновых культур (вид слева)

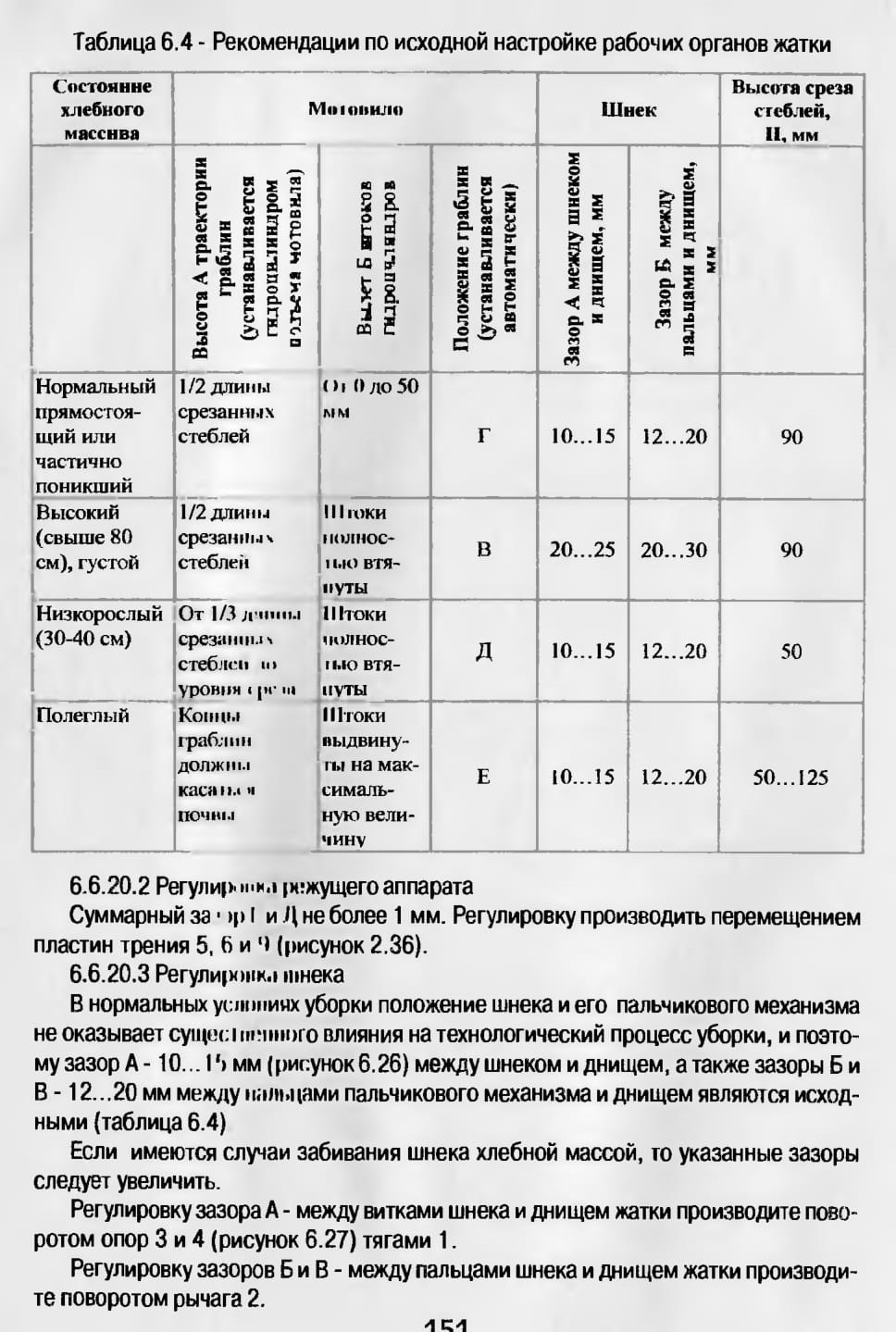

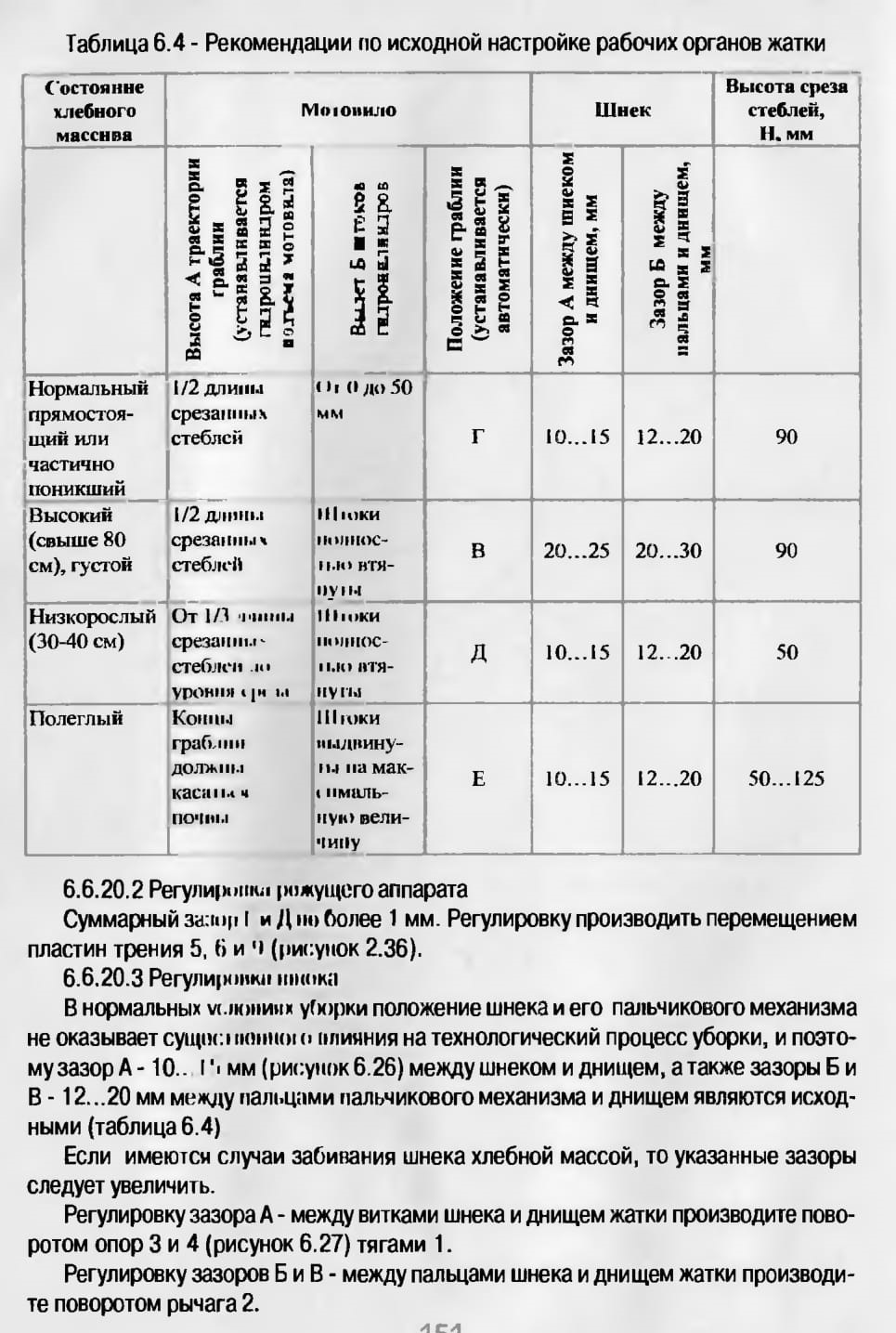

Таблица 6.4 - Рекомендации по исходной настройке рабочих органов жатки

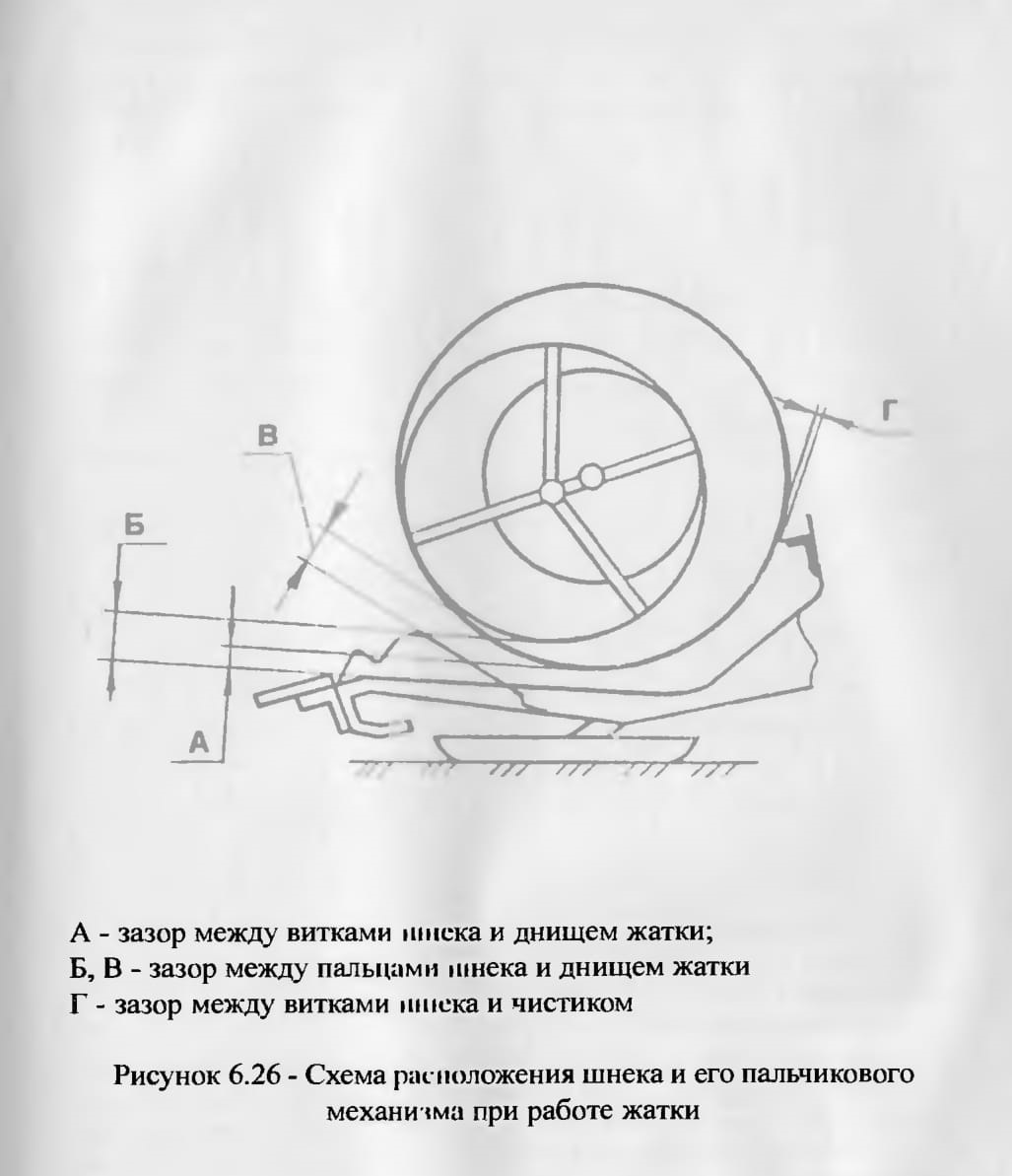

Рисунок 6.26 - Схема расположения шнека и его пальчикового механизма при работе жатки

Таблица 6.4 - Рекомендации по исходной настройке рабочих органов жатки

Регулировку зазора Г (рисунок 6.26) - между витками шнека и чистиками производить перемещением чистиков по овальным отверстиям на раме. Зазор Г должен быть минимальным с учетом радиального биения шнека.

6.6.20.4 Регулировка цепных передач

Звездочки цепных передач должны лежать в одной плоскости. Отклонение не более 1 мм.

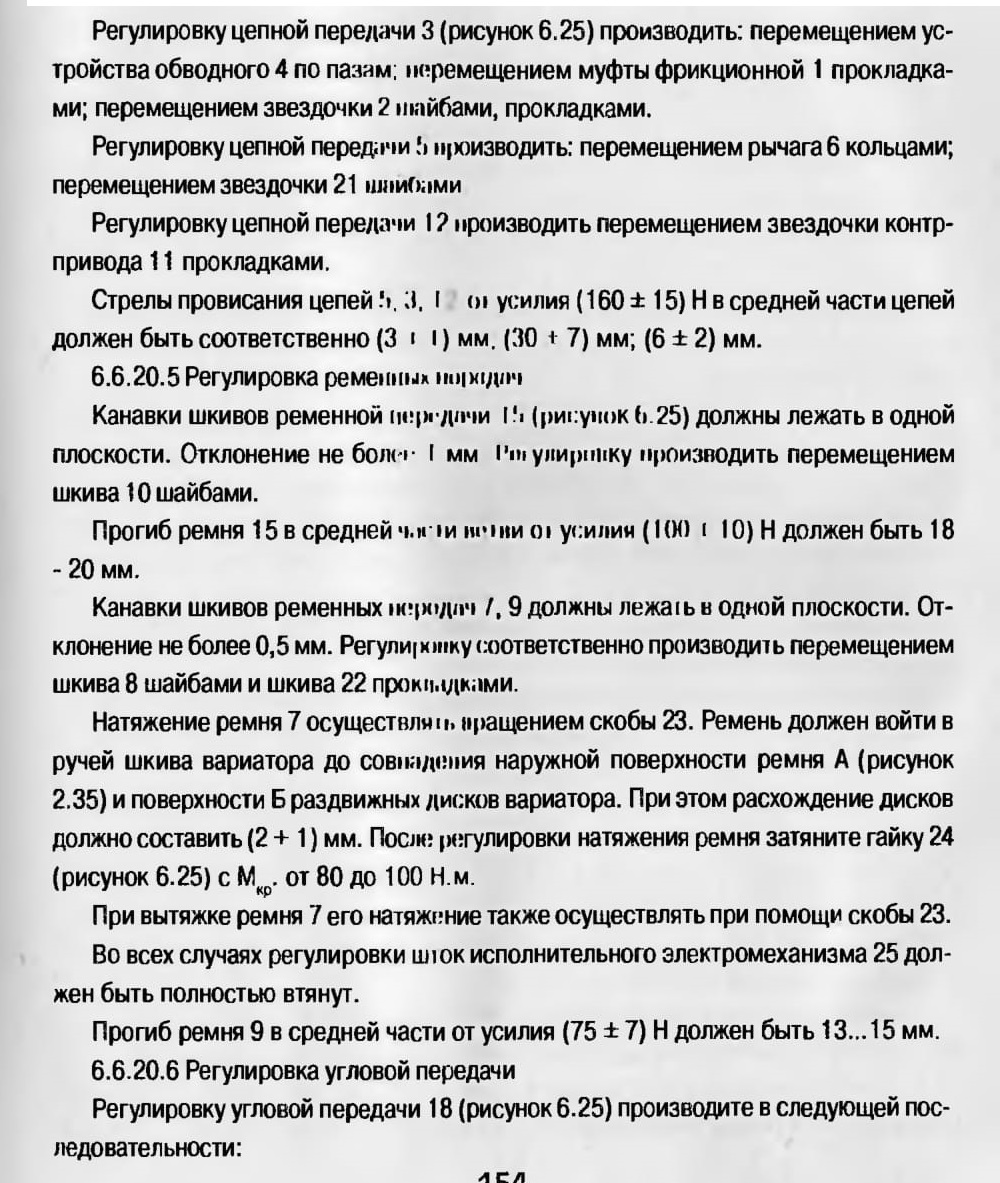

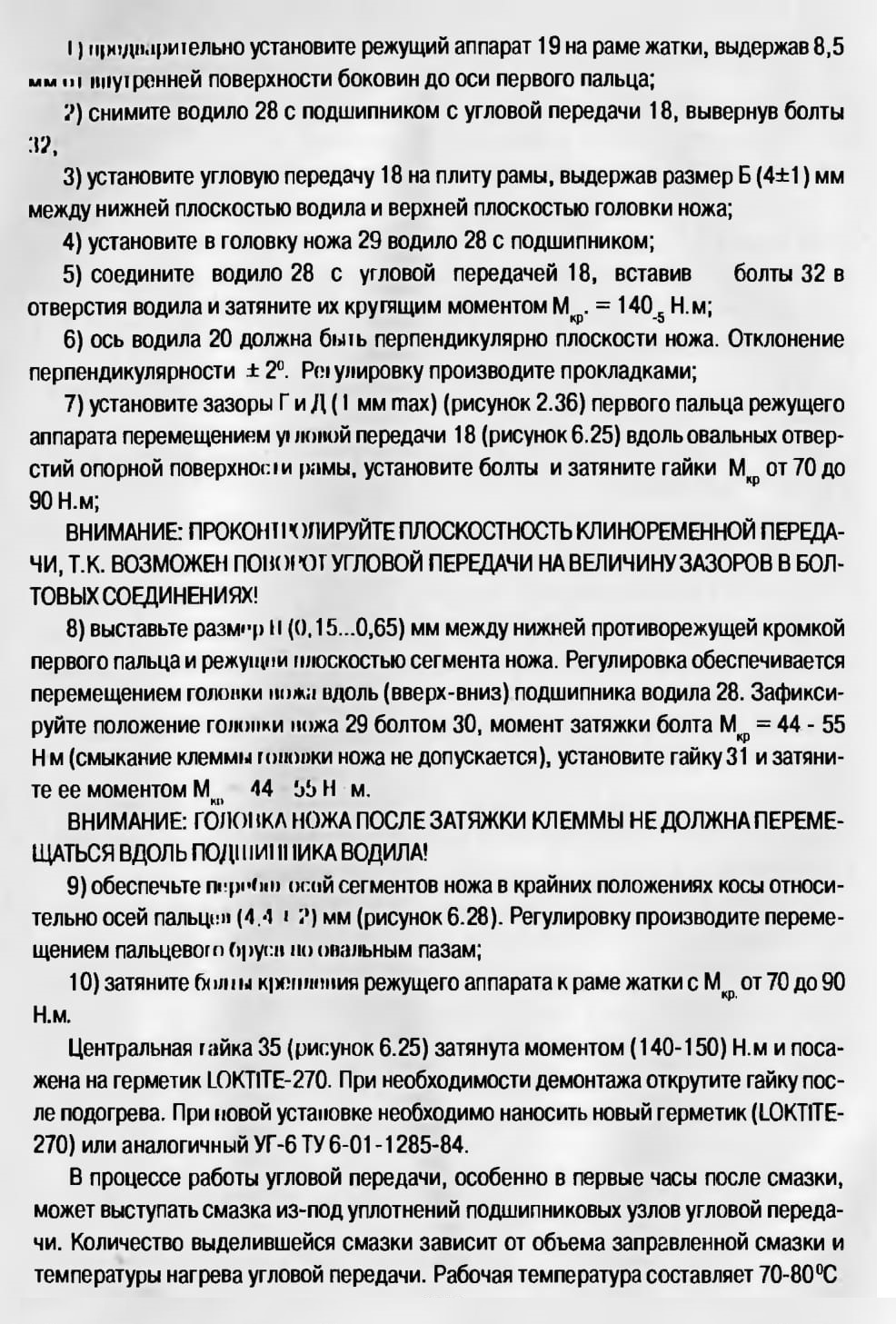

Если количество выступающей смазки увеличивается, а температура при работе остается в обычных пределах, то последующую смазку ограничить до 2-3 качков шприца.

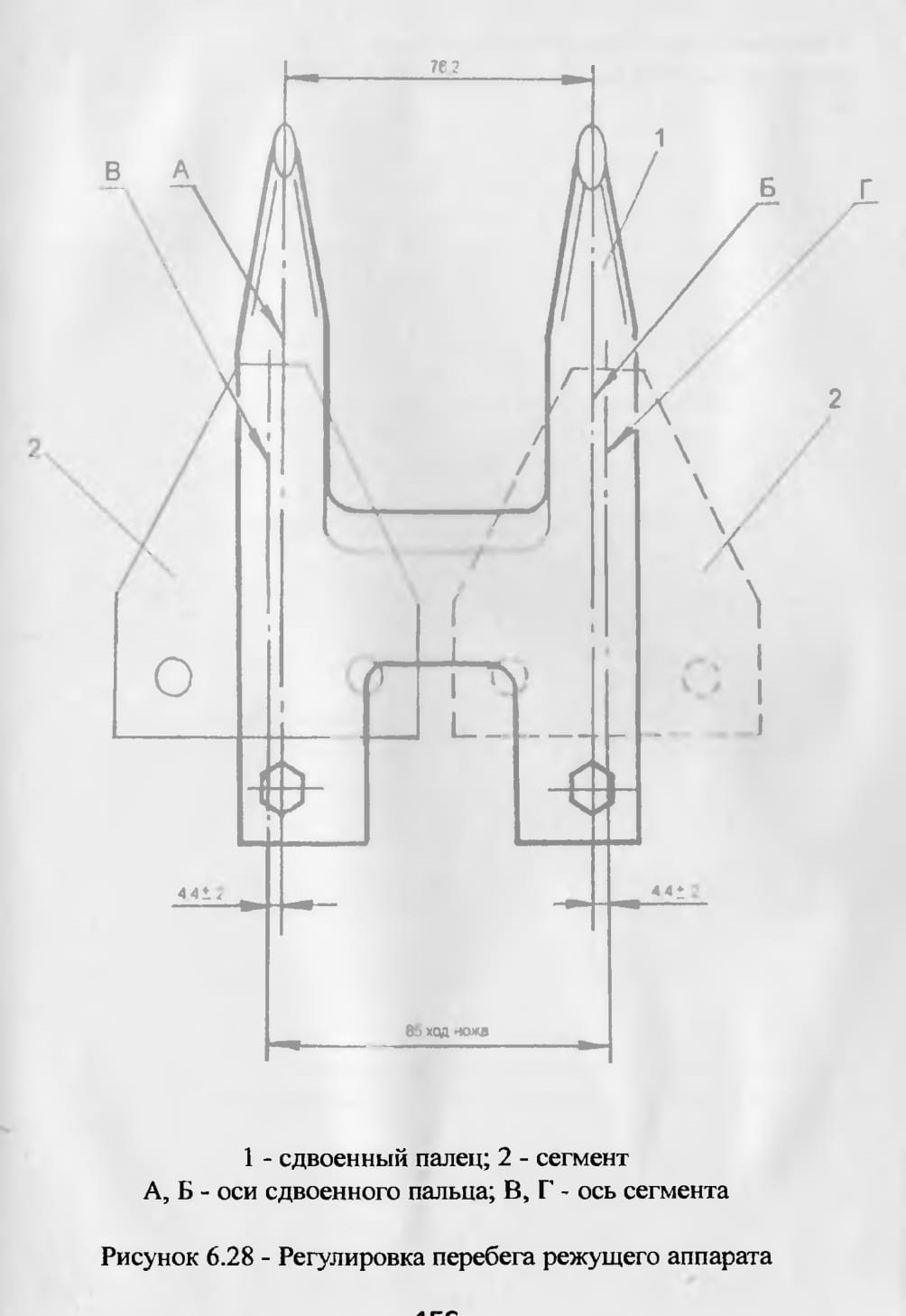

Рисунок 6.28 - Регулировка перебега режущего аппарата
