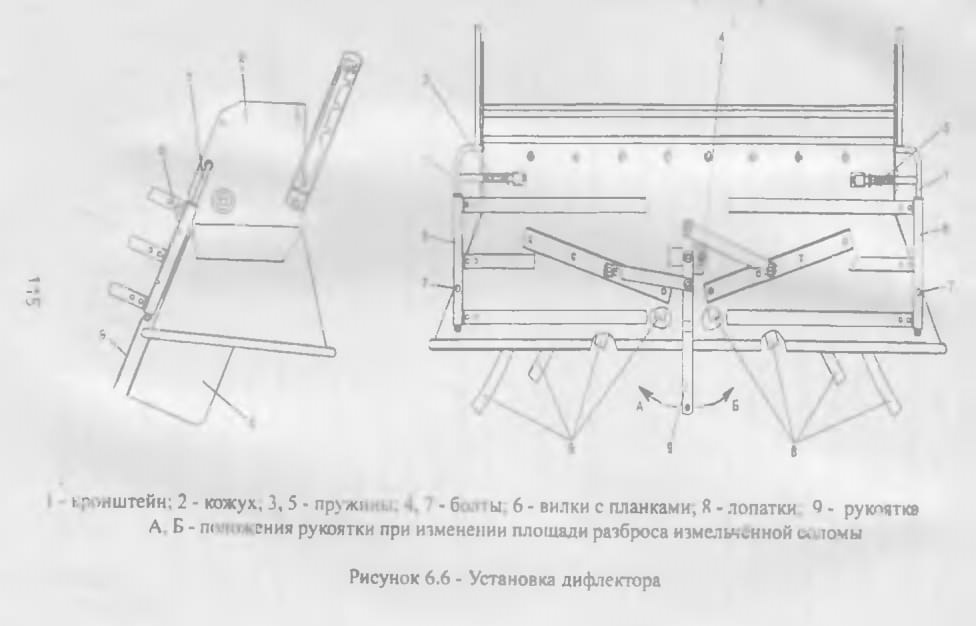

Рисунок 6.6 - Установка дифлектора

6.4 Порядок работы комбайна

6.4.1 После завершения всех операций по подготовке комбайна к работе:

1) запустите двигатель (пункт 5.7.1) и установите частоту вращения коленчатого вала 900 - 1000 об/мин;

2) клавишей 10 (рисунок 4.5) включите главный контрпривод;

3) клавишей 2 включите привод наклонной камеры и увеличьте обороты до номинальных;

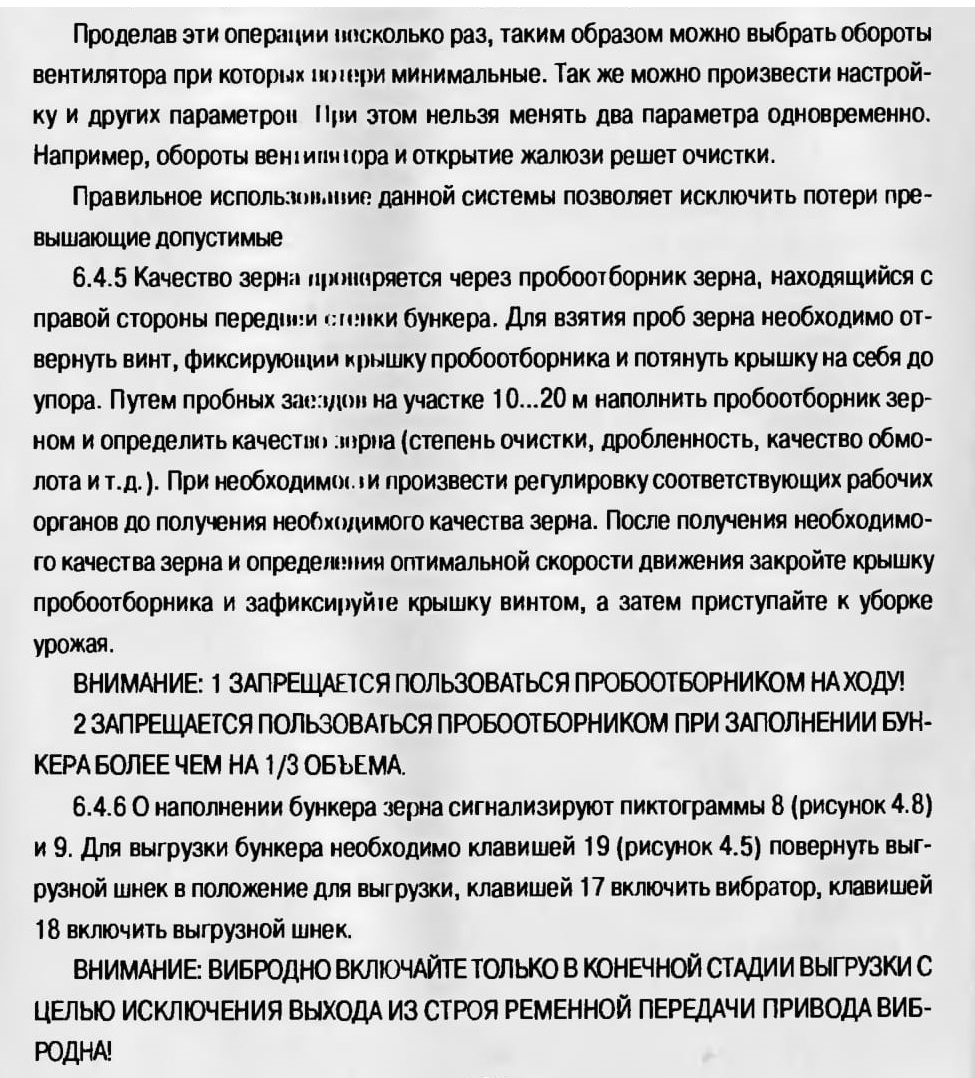

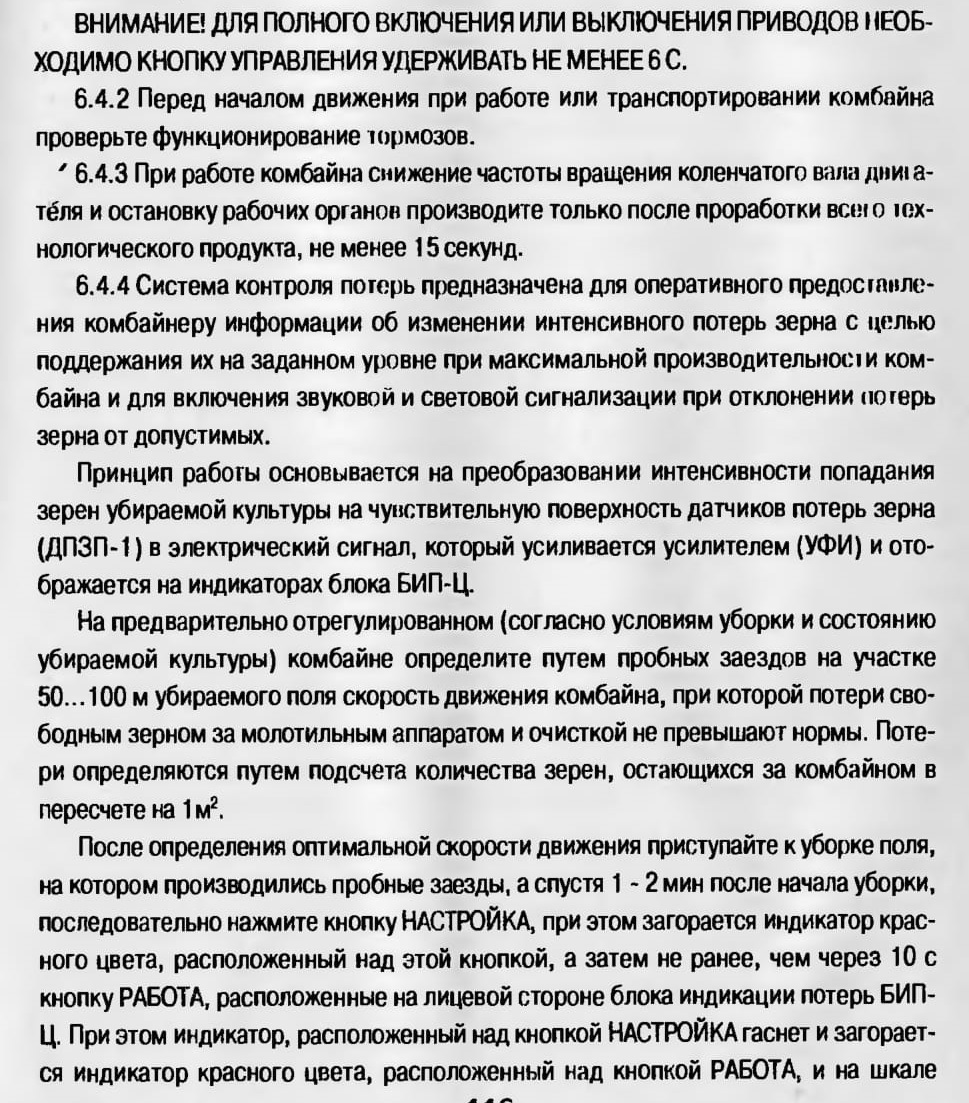

должно наблюдаться свечение индикаторов только зеленого цвета, свидетельствующее о том, что данный уровень потерь принят за допустимый и отклонение в сторону уменьшения или увеличения потерь будет контролироваться прибором.

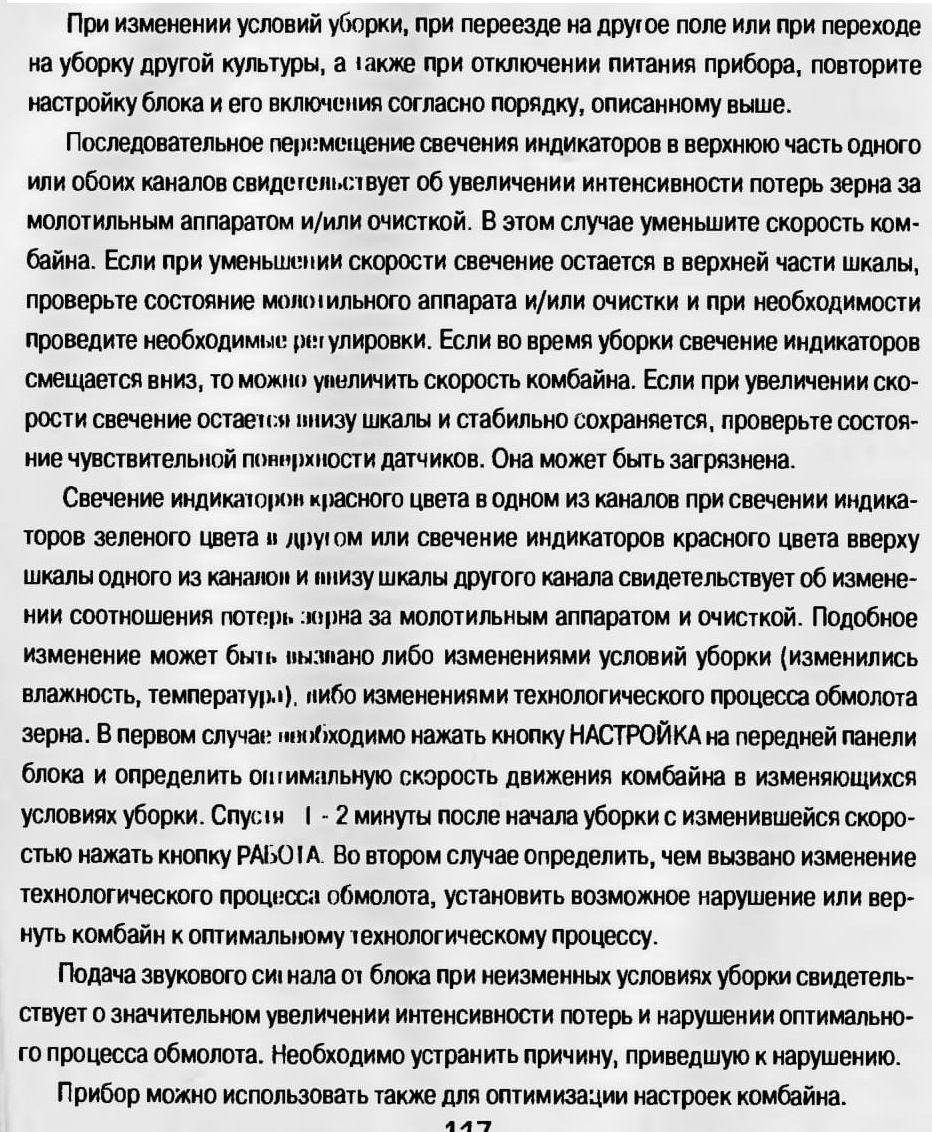

В дальнейшем поддерживайте скорость комбайна такой, чтобы цвет индикации оставался зеленым. Во время непрерывной работы комбайна на одном поле, при неизменных условиях и состоянии хлебной массы пользоваться кнопкой настройки не требуется.

Допустим, прибор был настроен, как указано выше при оборотах вентилятора очистки 300 об/мин. Необходимо запомнить положение светящеюся индикатора потерь за очисткой. Затем, изменив обороты вентилятора в ту или иную сторону, проследить в какую сторону, при той же скорости движения изменились показания прибора (увеличились или уменьшились). Если уменьшились, то необходимо произвести перенастройку прибора при новых оборотах вентилятора и той же скорости. Если показания прибора увеличились, (то есть увеличились потери), то это означает, что обороты надо изменить в другую сторону.

6.4.7 Порядок работы жатки

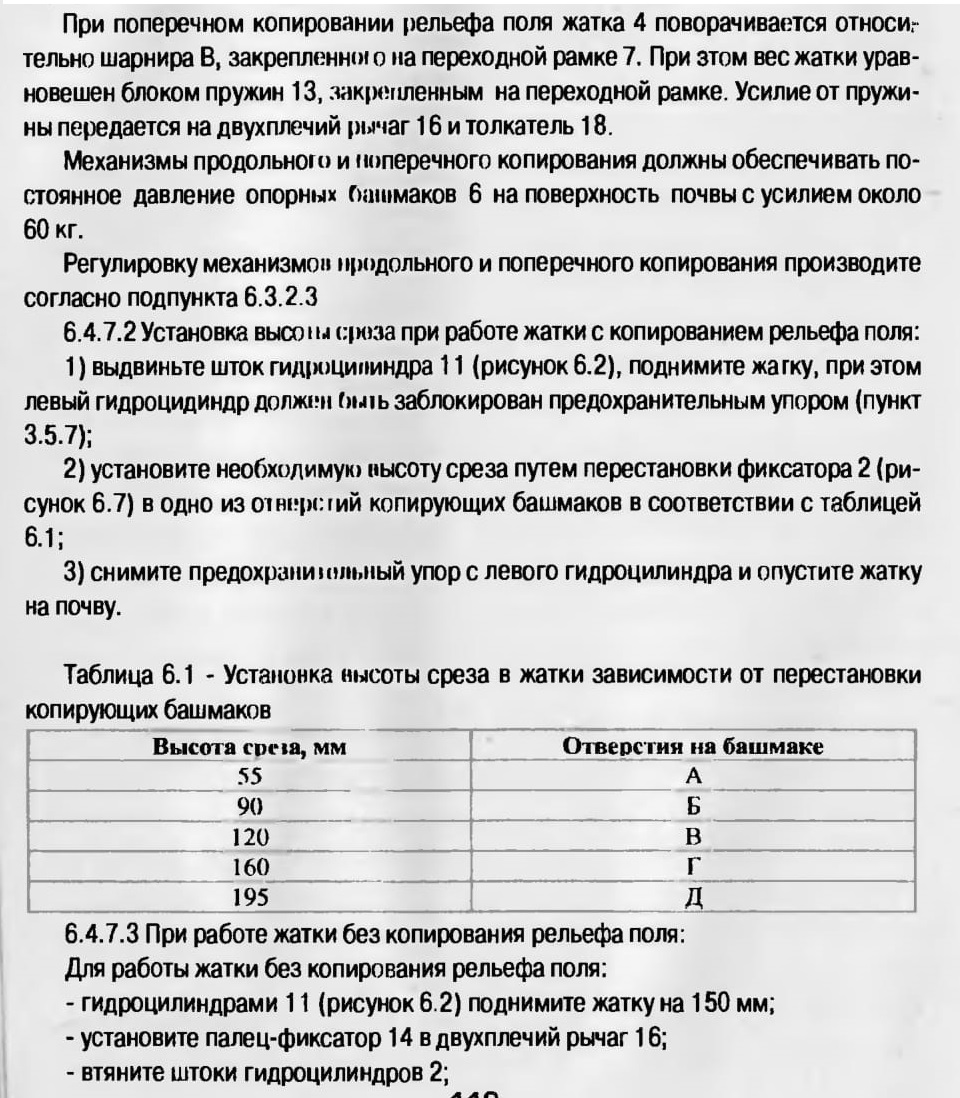

6.4.7.1 В процессе работы жатка осуществляет продольное и поперечное копирование рельефа поля.

При продольном копировании рельефа поля жатка 4 (рисунок 6.2) поворачивается относительно корпуса наклонной камеры 10 вокруг шарнира Б. При этом вес жатки уравновешен блоками пружин 9, которые соединены с жаткой посредством двухплечих рычагов 12 и регулируемых тяг 1, расположенных по обеим сторонам корпуса наклонной камеры.

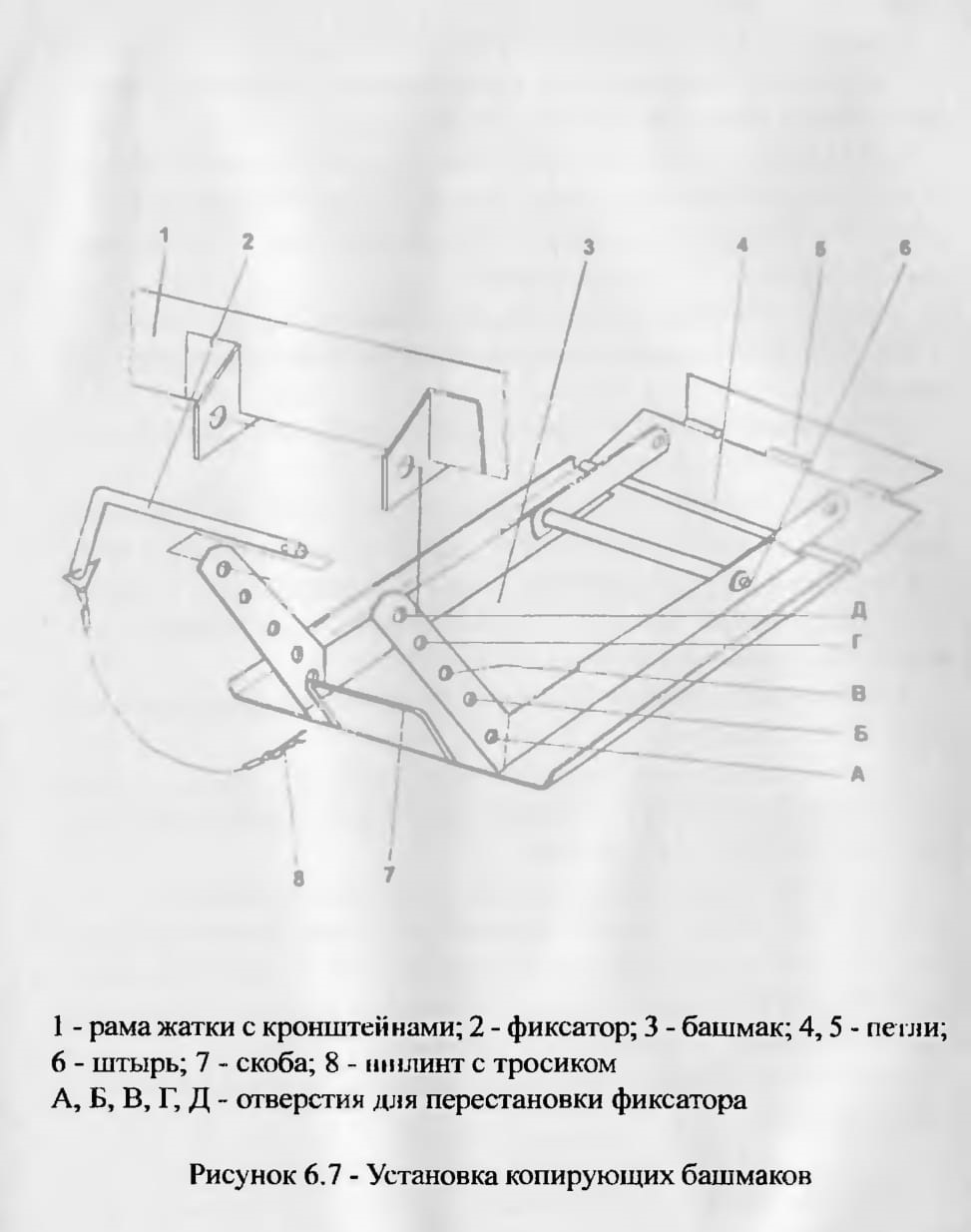

Рисунок 6.7 - Установка копирующих башмаков
1 - рама жатки с кронштейнами; 2 - фиксатор; 3 - башмак; 4,5 - петли;
6 - штырь; 7 - скоба; 8 - шплинт с тросиком
А, Б, В, Г, Д - отверстия для перестановки фиксатора


- соедините серьги 3 с отверстиями на раме жатки с помощью осей и шплинтов;

- приподнимите наклонную камеру гидроцилиндрами 11 (рисунок 6.2) для установки режущего аппарата на необходимую высоту среза.

6.4.7.4 в процессе работы, для предотвращения аварийных ситуаций, необходимо контролировать зазор между трубой наклонной камеры и переходной рамкой. Он должен быть 80 мм, что соответствует среднему положению оси головки гидроцилиндра 2 (рисунок 6,2) в овальном пазе "К".

Регулировку производите гидроцилиндром 11 подъема наклонной камеры.

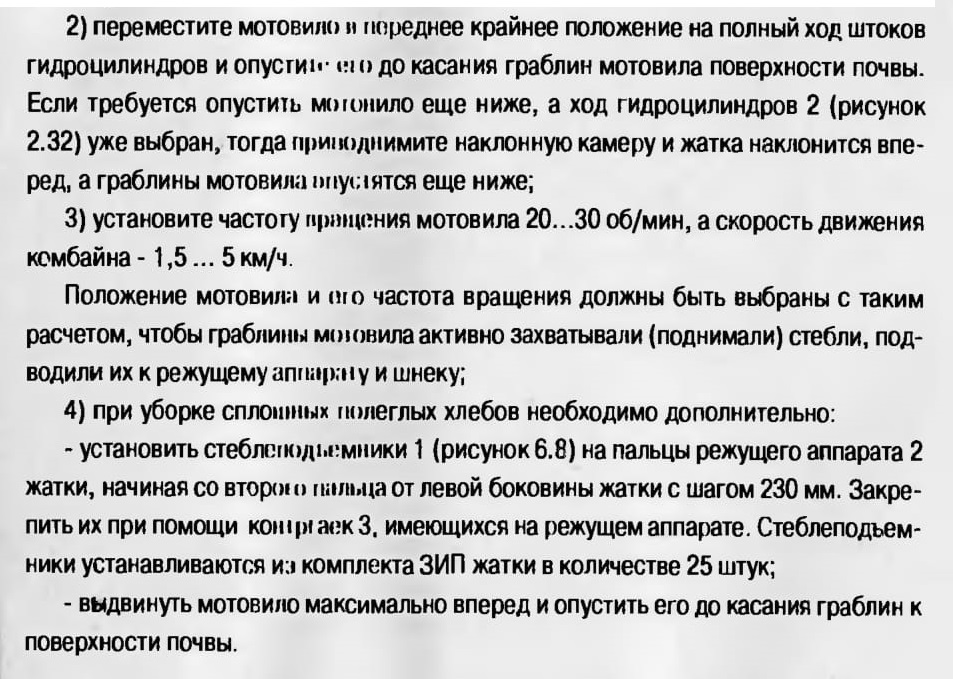

6.4.7.5 При уборке полеглых хлебов рекомендуется настроить жатку следующим образом:

1) установите копирующие башмаки на высоту среза 90 мм (отверстие Б - рисунок 6.7);

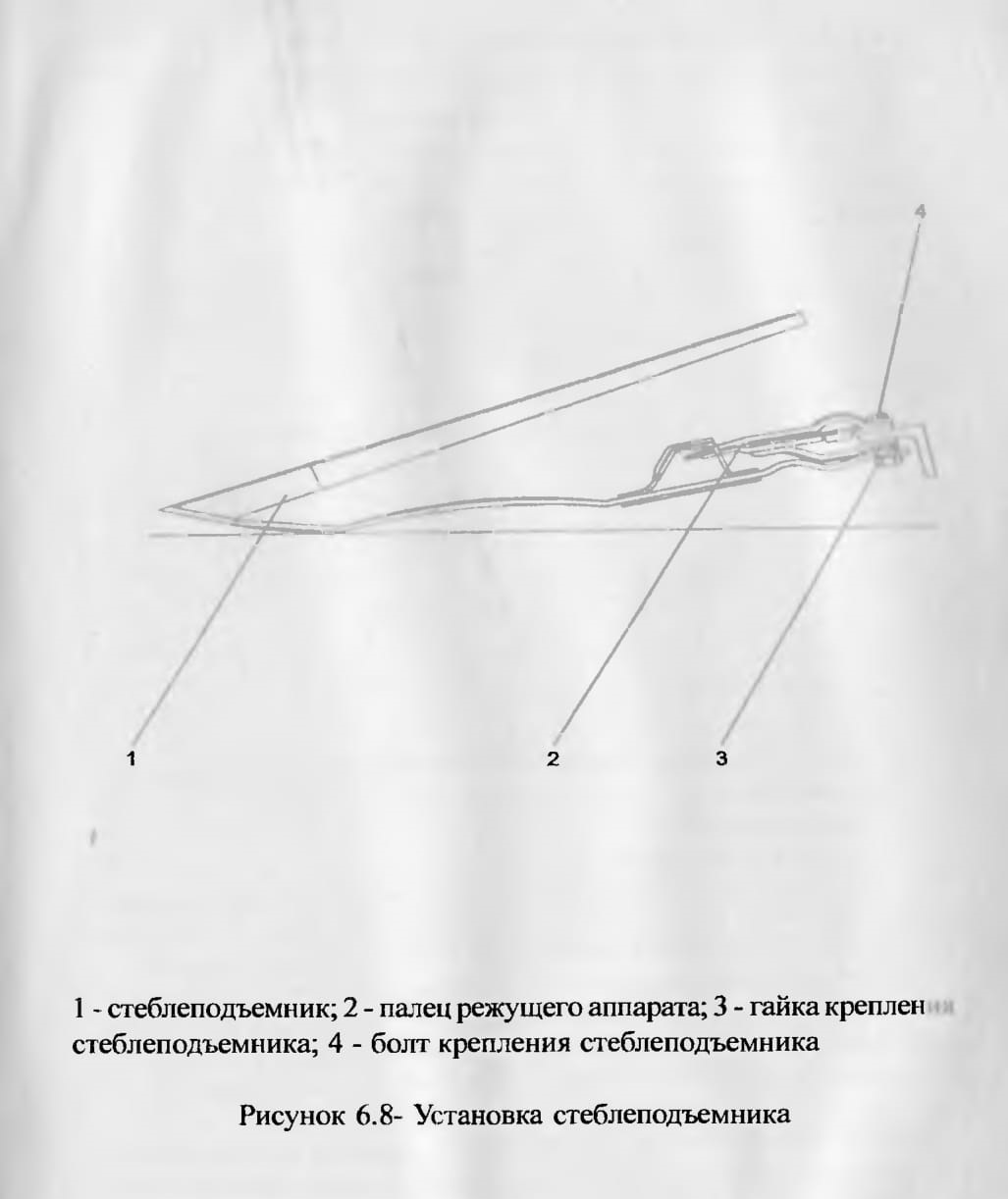

Рисунок 6.8- Установка стеблеподъемника

1 - стеблеподъемник; 2 - палец режущего аппарата; 3 - гайка креплен стеблеподъемника; 4 - болт крепления стеблеподъемника

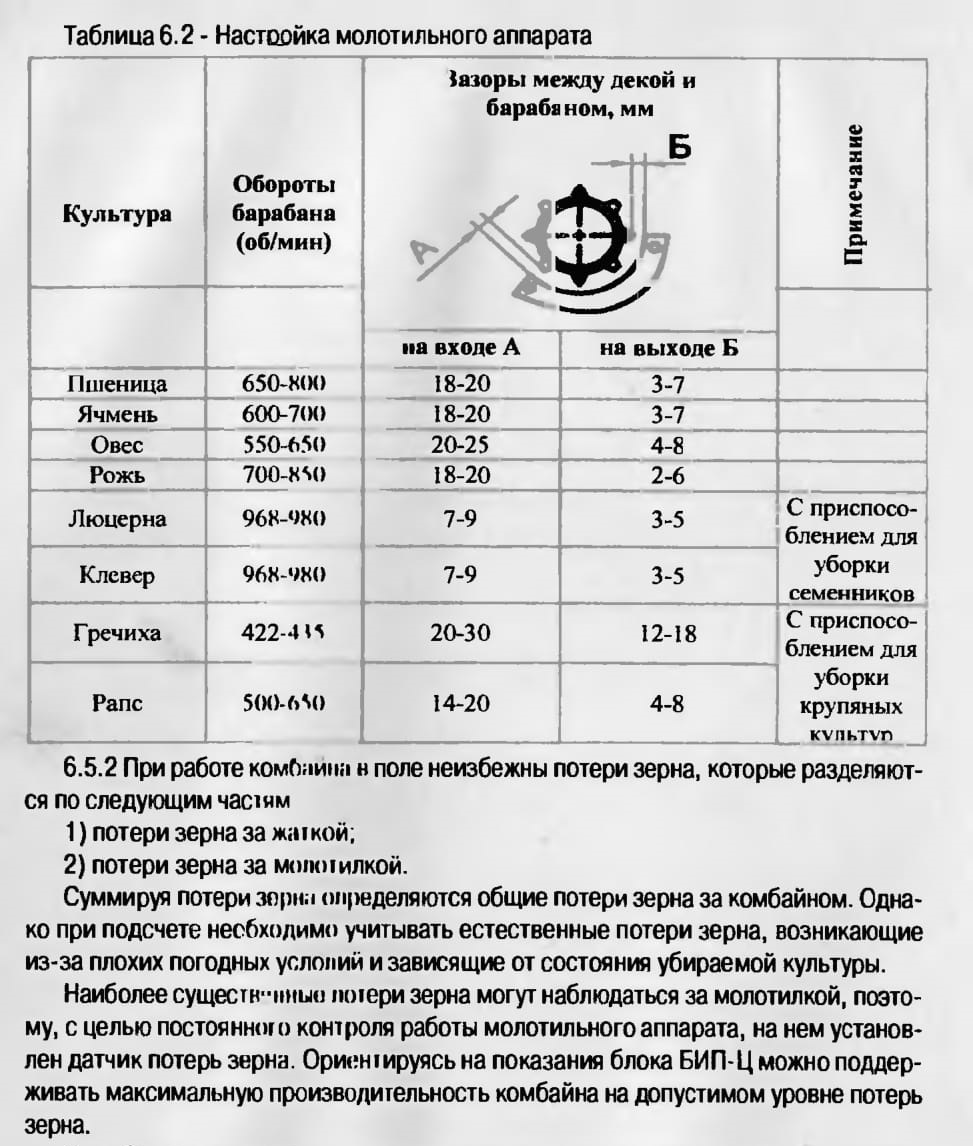

Таблица 6.2 - Настсюйка молотильного аппарата

При уборке мелкосеменных культур, для исключения потерь на просыпание сквозь щели, необходимо установить зазор S между жаткой и переходной рамкой наклонной камеры не более 1,5 мм (рисунок 6.2). Регулировку произвести поворотом эксцентрика 7 (рисунок 6.3), при этом упорный ролик переместит жатку относительно переходной рамки. После регулировки эксцентрик затянуть осевой гайкой.

6.5.3 Контроль в процессе работы и после ее окончания

Во время работы комбайна следите за показаниями приборов, контролирующих работу основных рабочих органов. При включении сигнальных лампочек или звукового сигнала остановите комбайн, выключите двигатель и установите причину неисправности.

При уборке внимательно следите за тем, чтобы в жатку и молотильный аппарат не попадали посторонние предметы: камни, металлические детали. Попав в молотильный барабан посторонние предметы, могут стать причиной серьезной аварии и выхода из строя комбайна

Во время перерывов очищайте открытые составные части комбайна от чрезмерных скоплений грязи, Соломиной и растительной массы, используя для этой цели чистик из комплекта ЗИП. Обойдите вокруг комбайна и внешним осмотром убедитесь в целостности составных частей, проверьте на ощупь степень нагрева наиболее ответственных механизмов и определите фактические потери зерна за комбайном.

По окончании рабочей смены произведите внешний осмотр комбайна и выполните операции ЕТО.

6.6 Регулировки

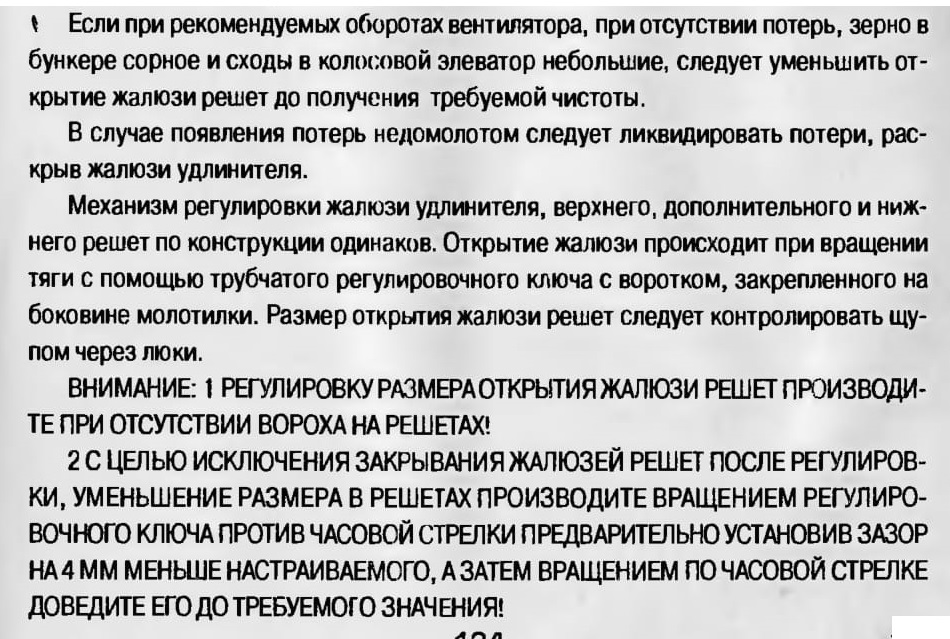

6.6.1 Регулировка открытия жалюзи решет очистки

Регулировка открытия жалюзи решет осуществляется в зависимости от количества зернового вороха. При небольших нагрузках, когда воздушного потока достаточно, чтобы вынести большую часть легких примесей, жалюзи следует открыть больше, чтобы не допустить потерь зерна.

Жалюзи решет в закрытом положении должны свободно, без напряжения прилегать друг к другу. Не допускается прилагать усилия на маховике для закрытия жалюзи. Размеры зазоров внесены в таблицу 6.3.

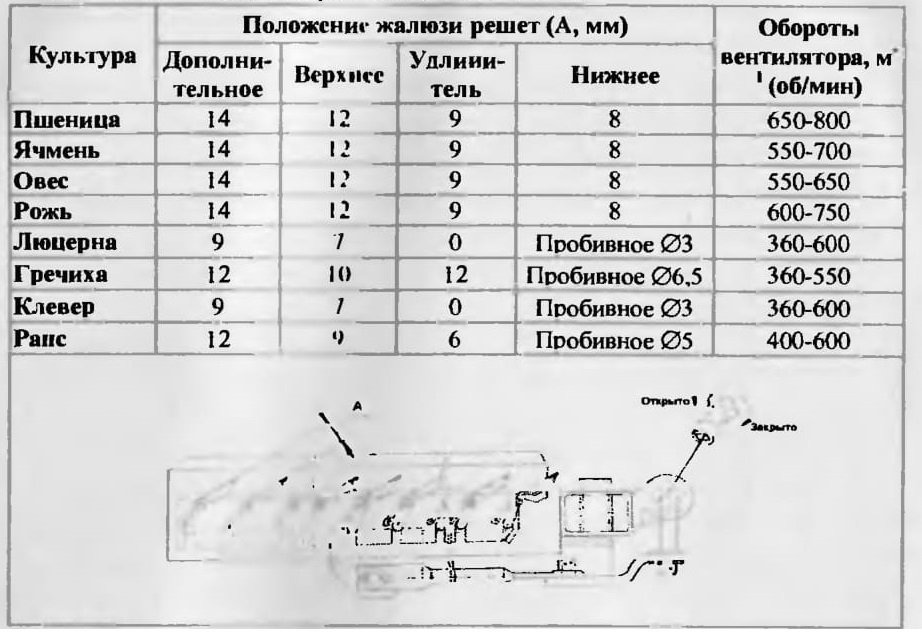

Таблица 6.3 - Настройка рабочих органов очистки

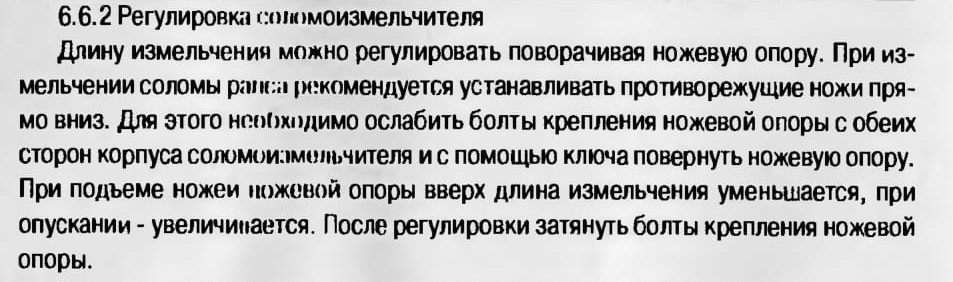

6.6.2 Регулировки соломоизмельчителя

Для настройки противорежущего бруса необходимо ослабить болты его крепления к уголку и установить зазор между крайней точкой полностью отбеленного ножа ротора и кромкой противорежущего бруса равный 5...6 мм. Закончив регулировку затянуть болты крепления бруса.

Ширину разброса измельченной соломы можно регулировать двумя способами: изменением угла наклона дефлектора соломоизмельчителя относительно земли (угол наклона больше - ширина разброса меньше и наоборот) и путем поворота разбрасывающих лопаток (пункт 6.3.4), что дает возможность предотвратить попадание измельченной массы в еще нескошенную культуру.

Для укладки соломы в валок необходимо провести следующие операции:

- отключить ременный привод от главного контрпривода самоходной молотилки путем отвода натяжного ролика и его фиксации в отведенном положении;

- дефлектор соломоизмельчителя повернуть раструбом вниз в крайнее положение, зафиксировать его гайками.

- граблины, установленные на дефлекторе, повернуть вокруг их осей и зафиксировать таким образом, чтобы они обеспечивали укладку соломы, сходящей с соломотряса в валок. Заслонку и отражатель, находящиеся внутри заднего капота комбайна, расфиксировать и перевести заслонку в крайнее переднее положение, отражатель в крайнее заднее положение и зафиксировать их.

Для блокировки включения привода соломоизмельчителя при неправильно установленной заслонке на боковине очистки и на стенке соломоизмельчителя установлены концевые выключали, которые должны быть включены при отключении ременной передачи и переводе заслонки в переднее положение.

ВНИМАНИЕ: ПРИ НЕУДАЧНОМ ПОЛОЖЕНИИ КЛАВИШ СОЛОМОТРЯСА ВОЗМОЖЕН ТАКОЙ СЛУЧАЙ, КОГДА ПОЛНОМУ ПОВОРОТУ ЗАСЛОНКИ БУДЕТ ПРЕПЯТСТВОВАТЬ КЛАВИША СОЛОМОТРЯСА. В ЭТОМ СЛУЧАЕ КЛАВИШИ СОЛОМОТРЯСА НЕОБХОДИМО ПРОВЕРНУТЬ ВРУЧНУЮ!

После проведения этих операций включить двигатель и проверить работу комбайна на холостом ходу.

На роторе соломоизмельчтеля установлены ножи одинаковой весовой группы, поэтому затупленные ножи перетачивать нельзя.

Изношенные с одной стороны ножи необходимо перевернуть не изменяя порядка их установки.

При замене изношенною или поврежденного ножа необходимо также заменить нож, диаметрально расположенный заменяемому. При этом ножи должны быть одной весовой группы. В противном случае будет нарушена балансировка ротора.

Для замены ножа ротора необходимо отвернуть гайку болта крепления ножа, снять шайбу и нож. Заменив нож, установить шайбу, болт и гайку, затянув ее моментом 70 Н.м (7 кгс.м). При замене болтов и гаек необходимо применять только специальные болты и гайки из комплекта ЗИП комбайна. Применение других крепежных изделий может привести к аварии.

Для замены ножей ножевой опоры необходимо ослабить болты крепления ножевой опоры и повернуть ее таким образом, чтобы ось ножей находилась против отверстия в корпусе измельчителя; извлечь шплинт, установленный на оси. Затем, перемещая ось снять нож, требующий замены и вновь собрать ножевую опору. После замены ножа, установить требуемую длину измельчения.

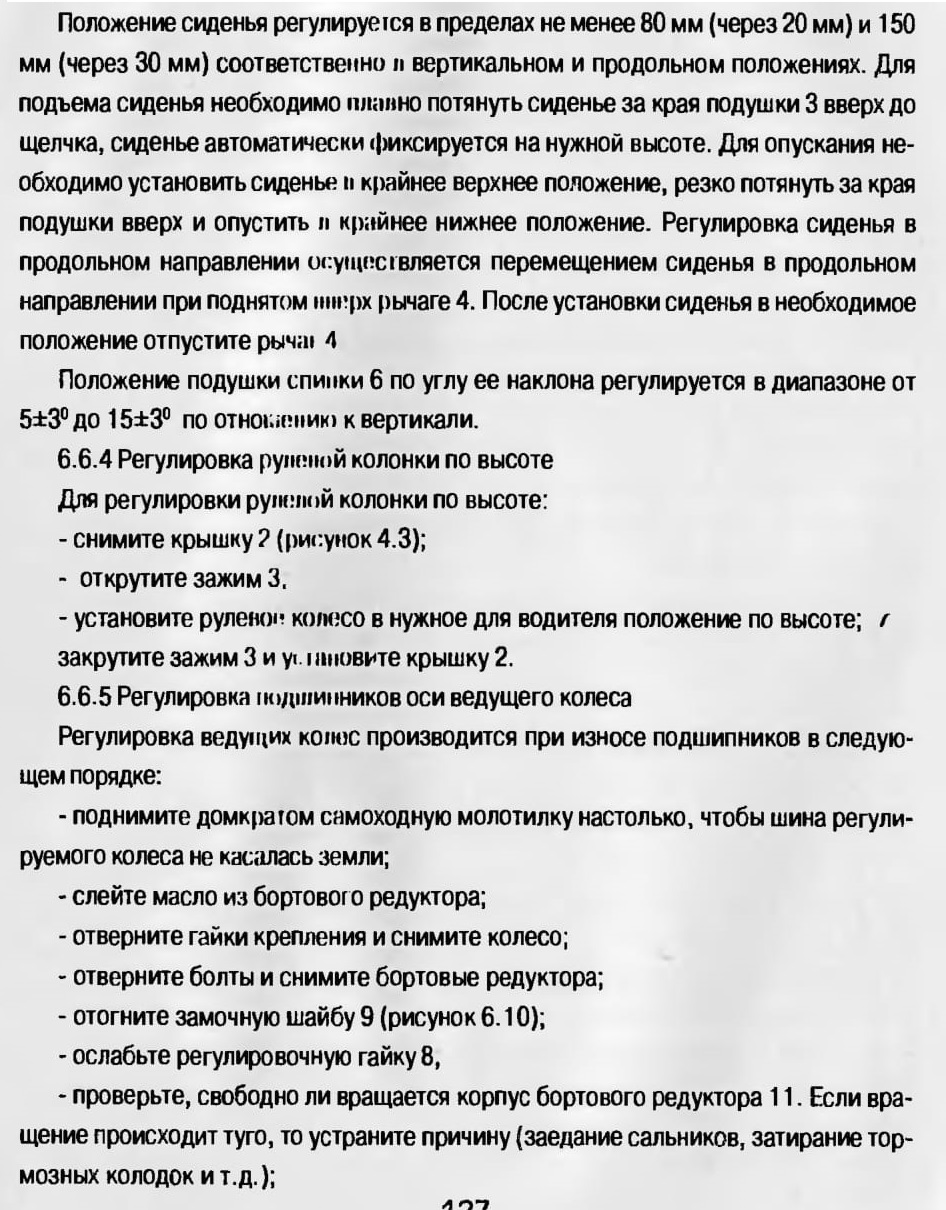

6.6.3 Регулировка сиденья

Регулировка сиденья по массе водителя (60,75,120 кг) осуществляется перемещением рукоятки 2 (рисунок 6.9) в горизонтальной плоскости "влево-вправо", при установленной в соответствующее положение собачке 8. Собачка вправо - увеличение, влево - уменьшение массы.
