Комбайн зерноуборочный самоходный КЗС-7 "Полесье". Инструкция по эксплуатации - часть 7

Рисунок 5.3 - Схема цепных и ременных передач молотилки комбайна КЗС-7 (правая сторона)

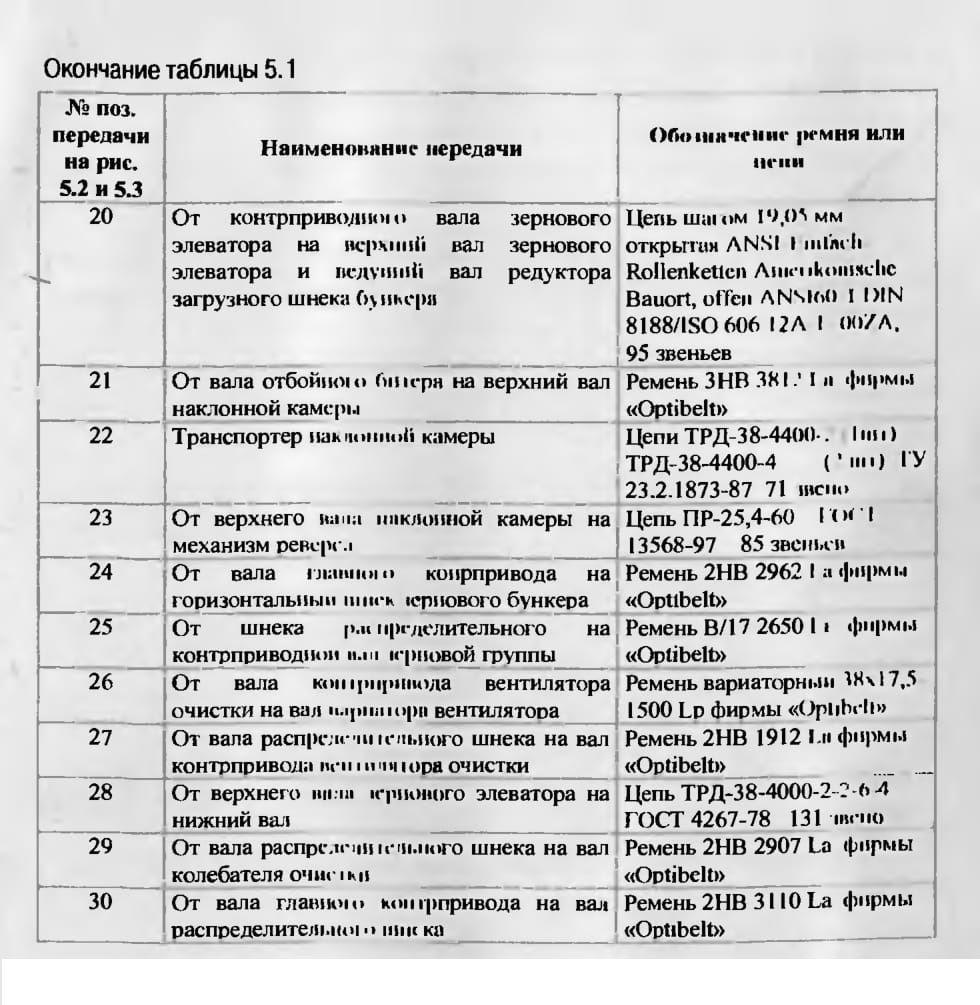

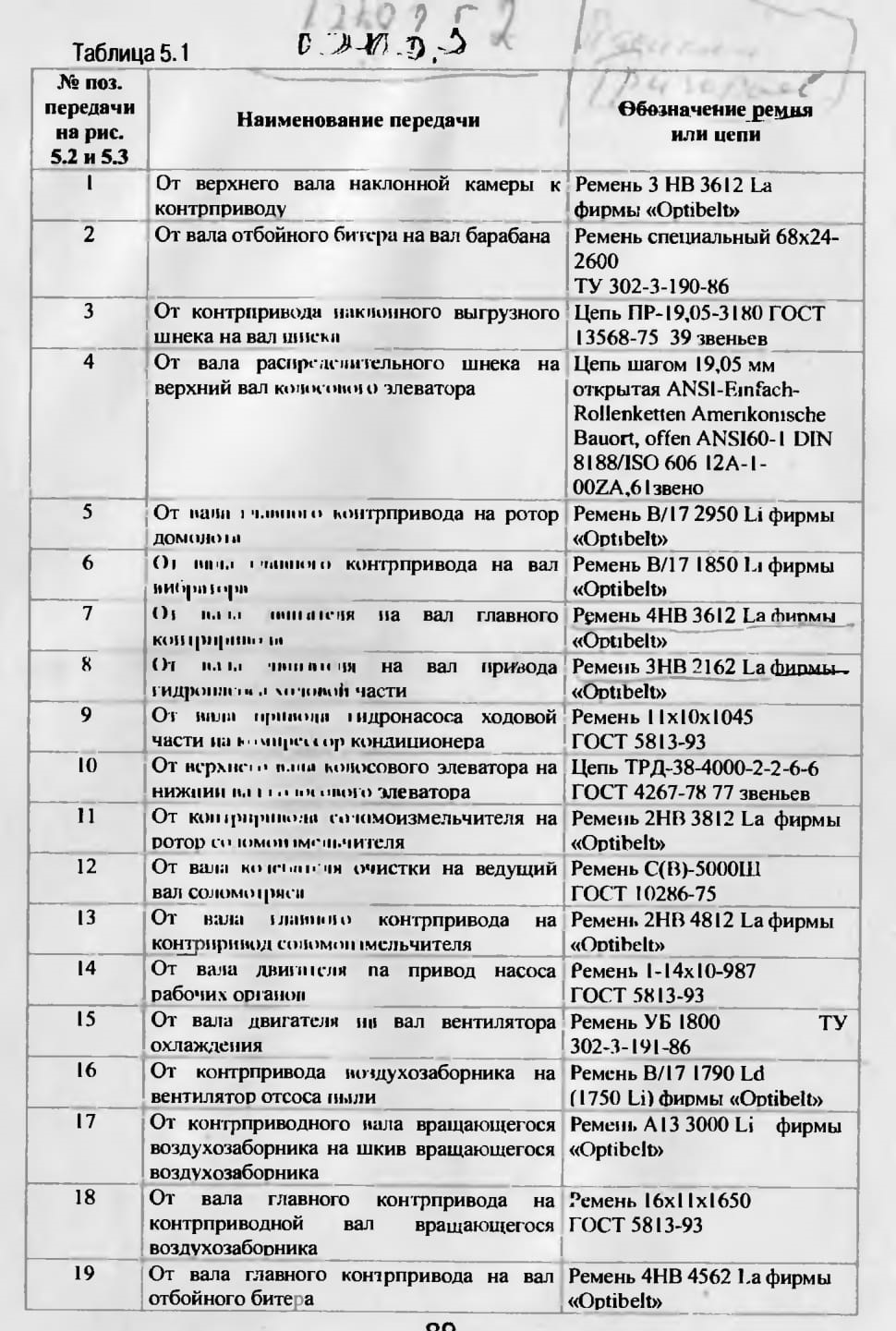

Таблица 5.1

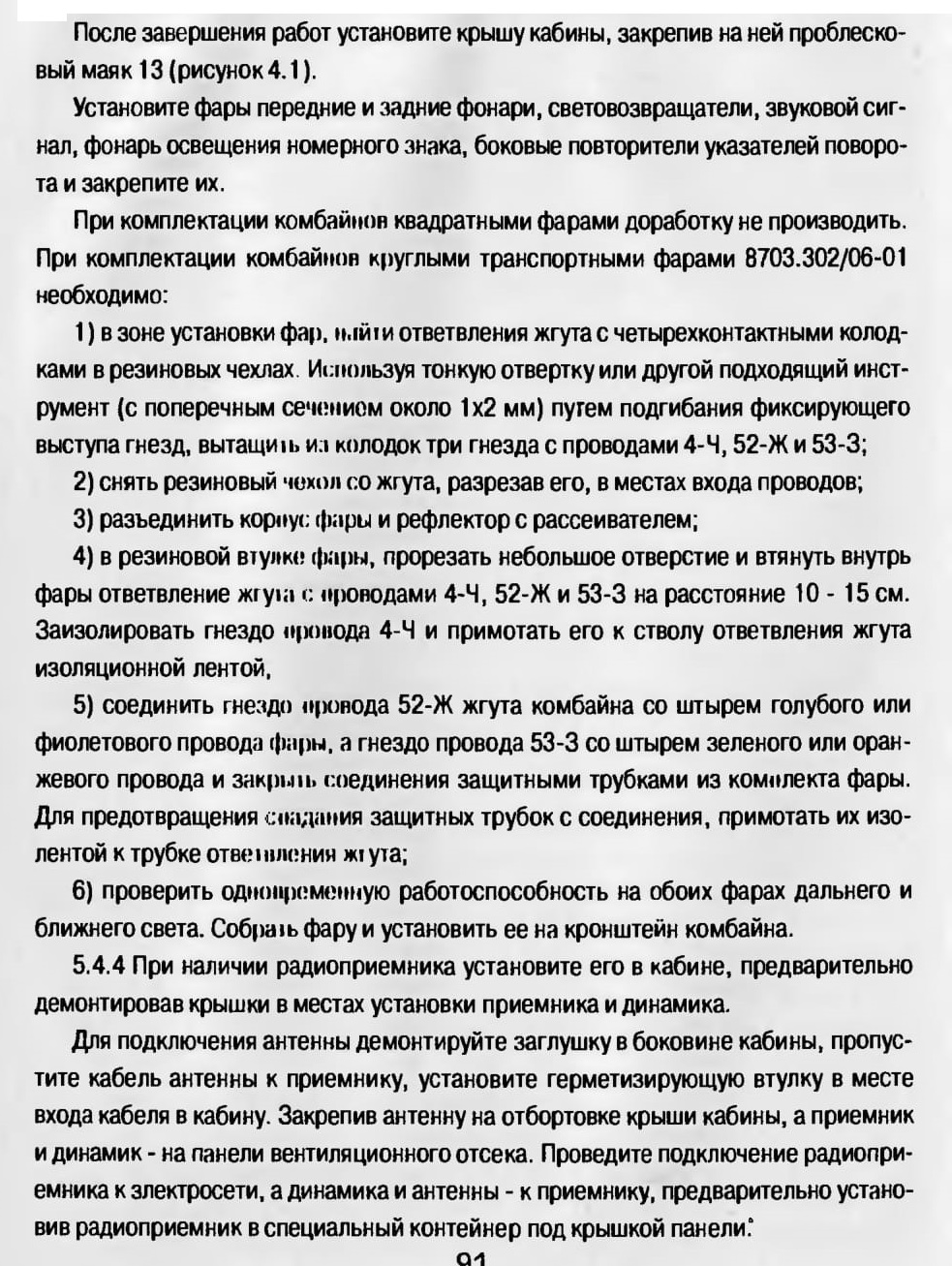

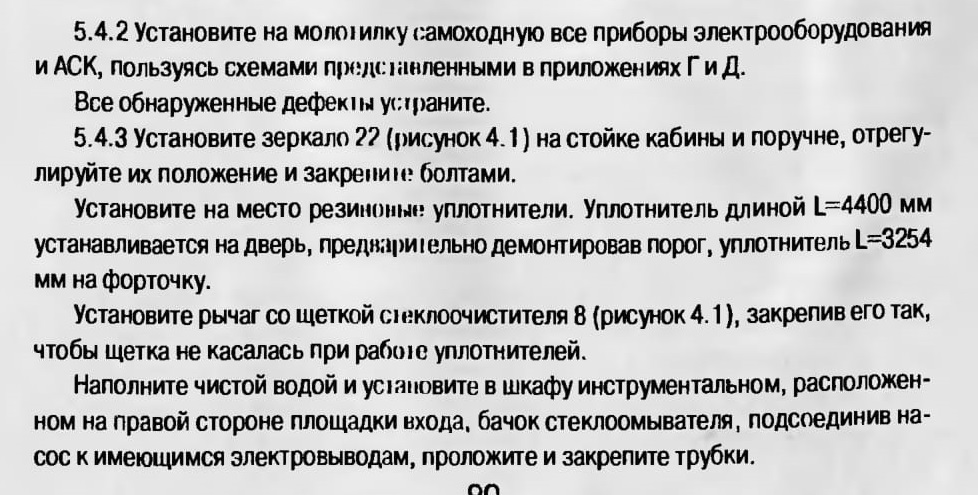

Снимите крышу кабины и проложите трубки к жиклеру стеклоомывателя. Установите жиклер на передней панели кабины и отрегулируйте направление подачи струи воды, включив стеклоомыватель при включенном стеклоочистителе.

5.4.5Установите термос 3 (рисунок 4.1).

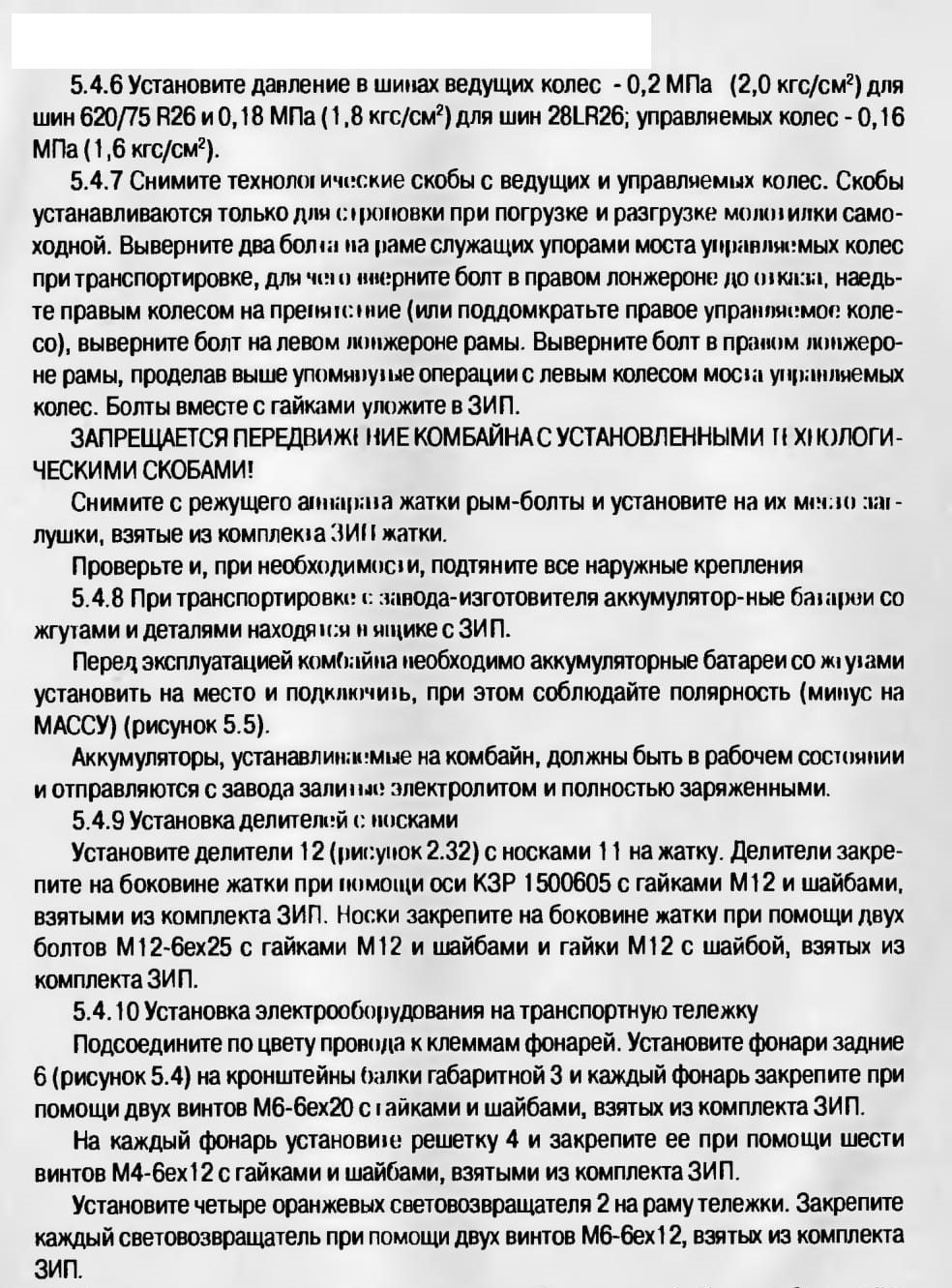

Установите два красных световозвращателя 5 на кронштейн балки габаритной и каждый световозвращатель закрепите при помощи двух винтов М6-6ех18 с гайками и шайбами, взятых из комплекта ЗИП.

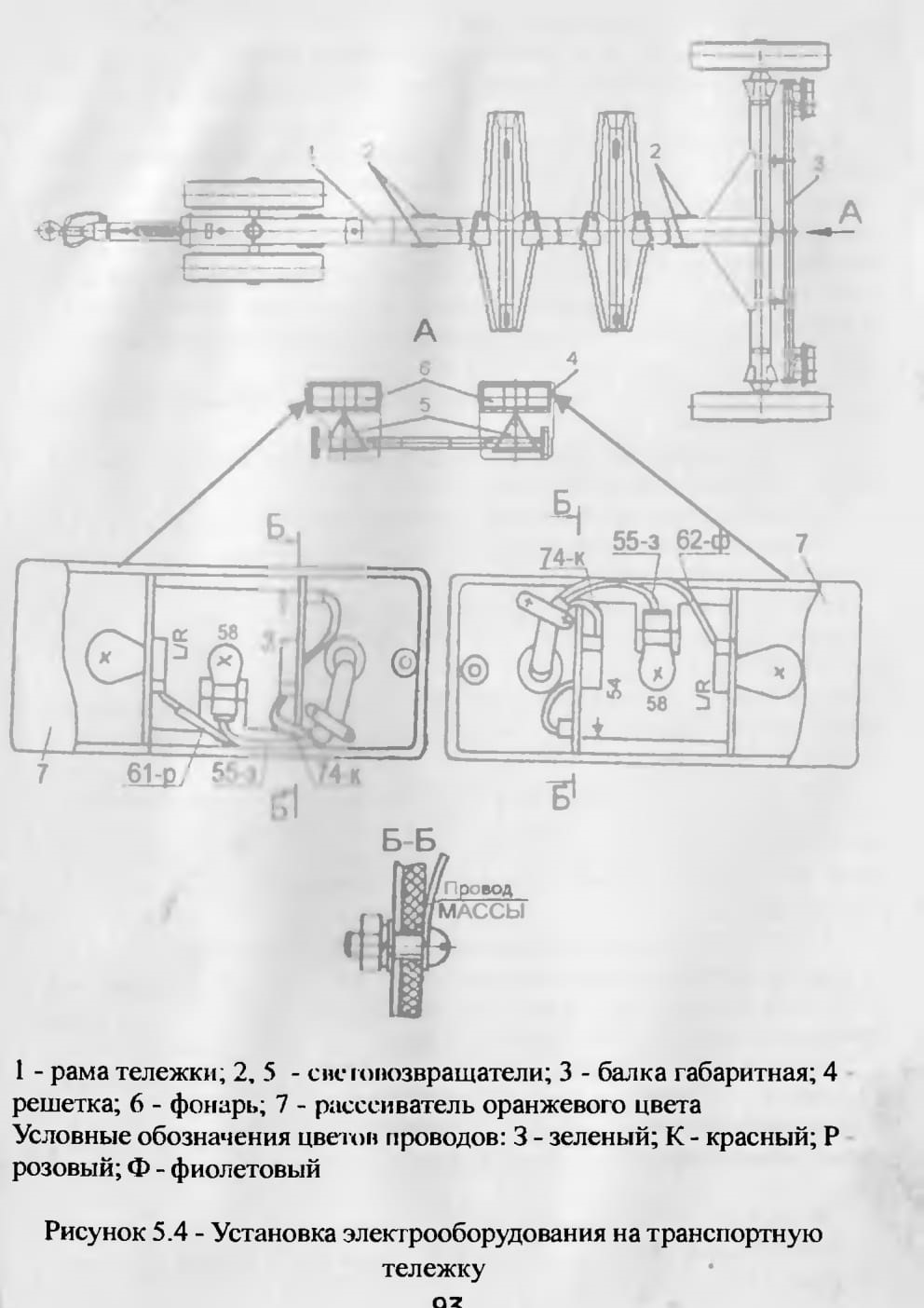

Рисунок 5.4 - Установка электрооборудования на транспортную тележку

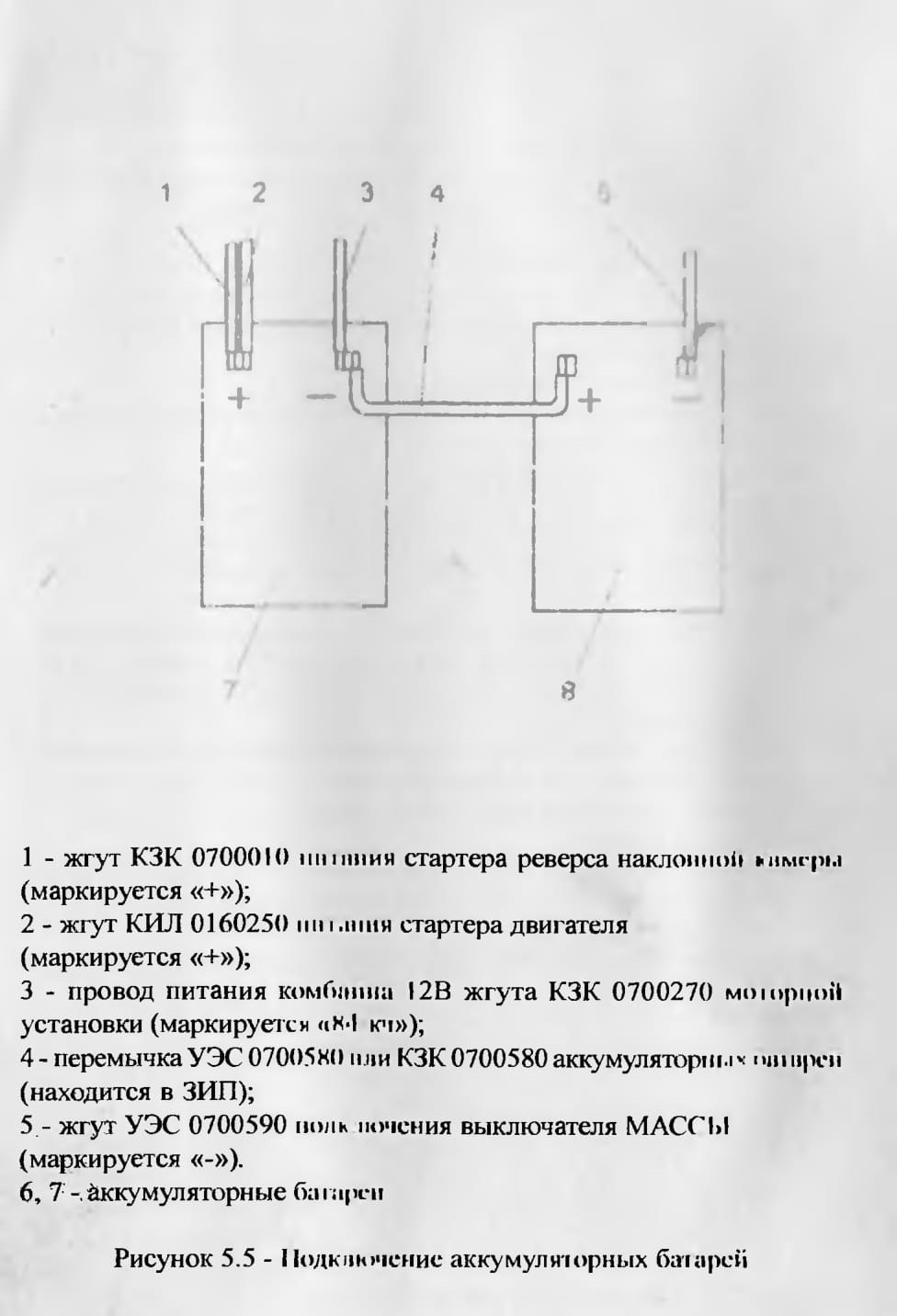

Рисунок 5.5 - 1 Подключение аккумуляторных батарей

5.4.11 При транспортировке с завода-изготовителя вакуумметр 4 (рисунок 2.10) находится в ящике с ЗИП. Перед эксплуатацией комбайна необходимо установить и закрепить на корпус 2 фильтра вакуумметр 4, используя прокладку из ЗИП и предварительно демонтировав заглушку. Момент затяжки соединения 5±1 Н.м.

При обкатке комбайна необходимо убедиться в отсутствии подсоса воздуха (отсутствие пенообразования в баке масляном).

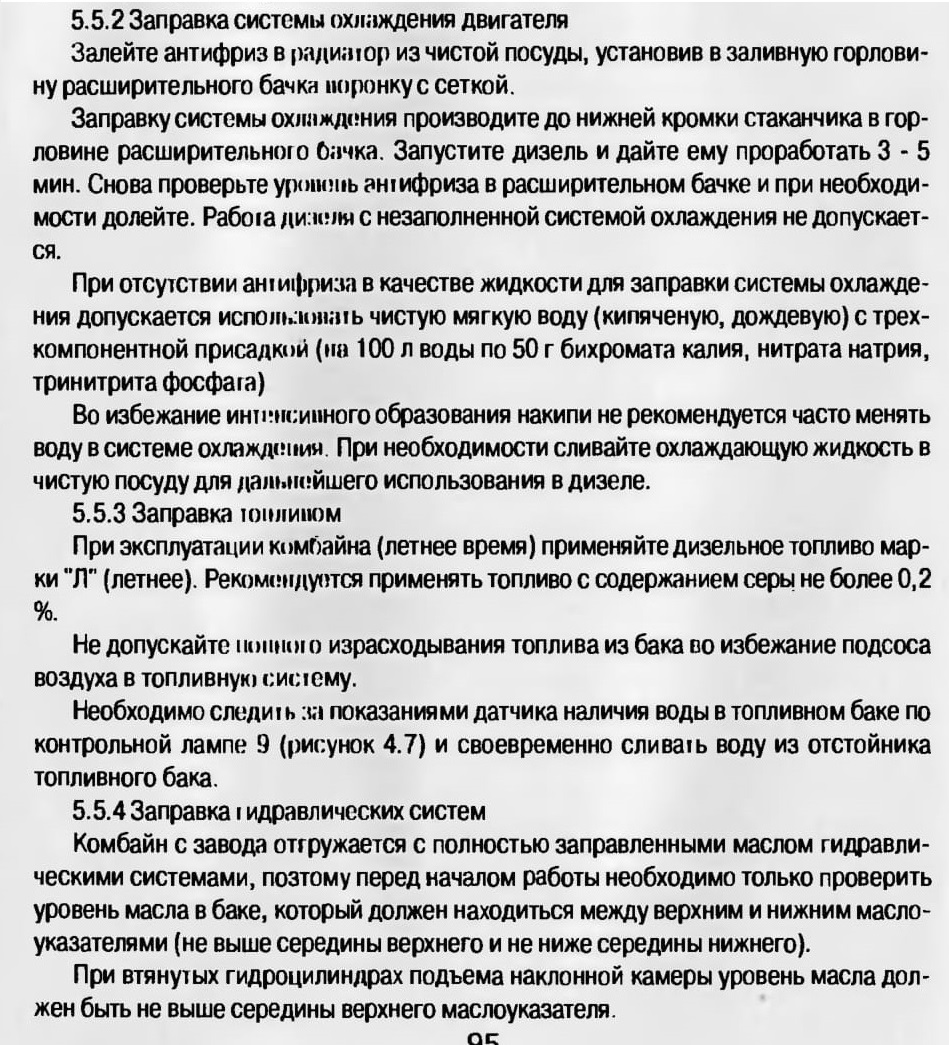

5.5 Заправка комбайна

5.5.1 Вместимость запраночных емкостей, марки масел, топлива и рабочих жидкостей приведены в приложении Ж.

ВНИМАНИЕ: МАРКА МАСЛА, ЗАПРАВЛЕННОГО НА ЗАВОДЕ В ГИДРОПРИВОД ХОДОВОЙ ЧАСТИ, УКАЗАНА В ТАБЛИЧКЕ, НАКЛЕЕННОЙ НА ЛОБОВОЕ СТЕКЛО ВНУТРИ КАБИНЫ, А ТАКЖЕ В ПАСПОРТЕ КОМБАЙНА!

3 В ПРОЦЕССЕ ЗАПРАВКИ ПРИНИМАЙТЕ НЕОБХОДИМЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ ПРЕДОТВРАЩЕНИЯ ПОПАДАНИЯ ПЫЛИ И МЕХАНИЧЕСКИХ ПРИМЕСЕЙ В ЗАПРАВЛЯЕМОЕ МАСЛО!

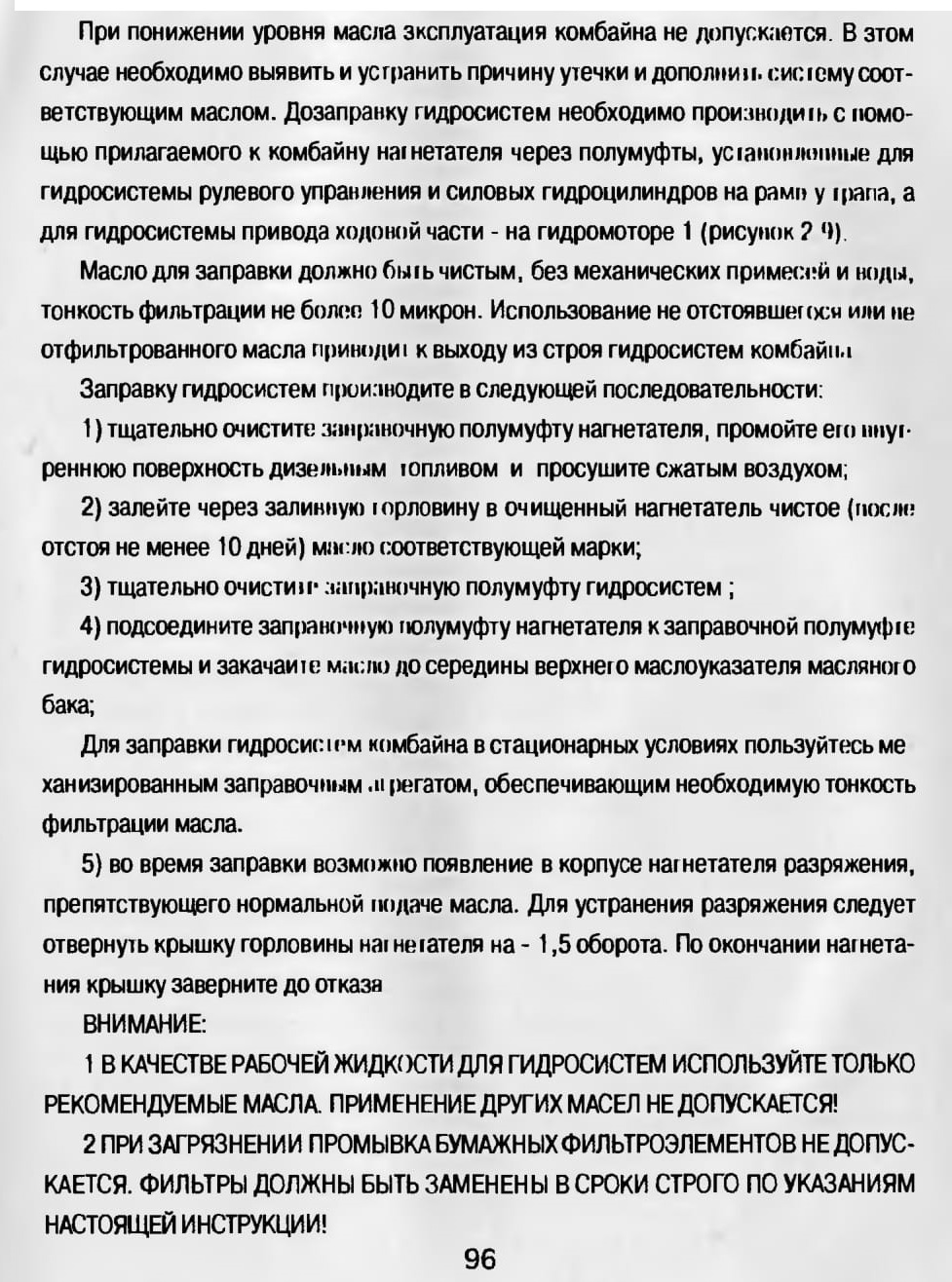

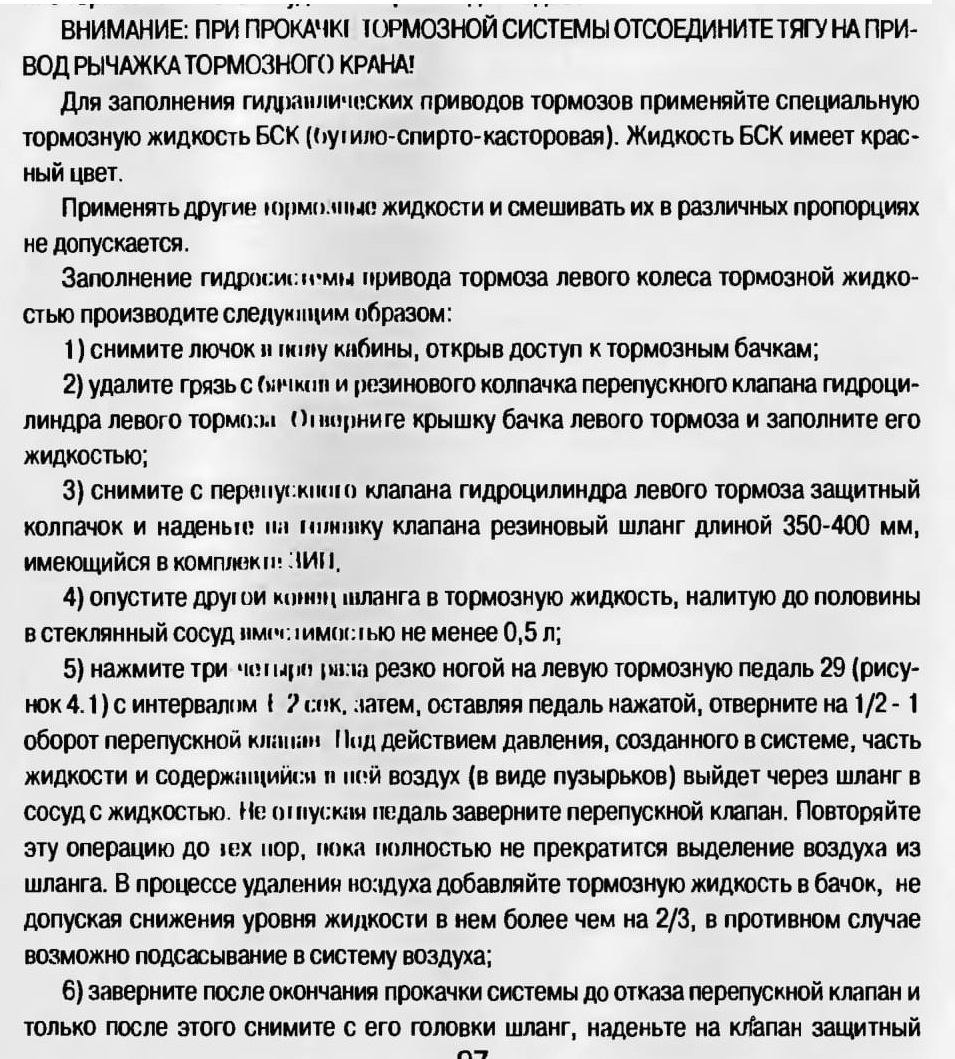

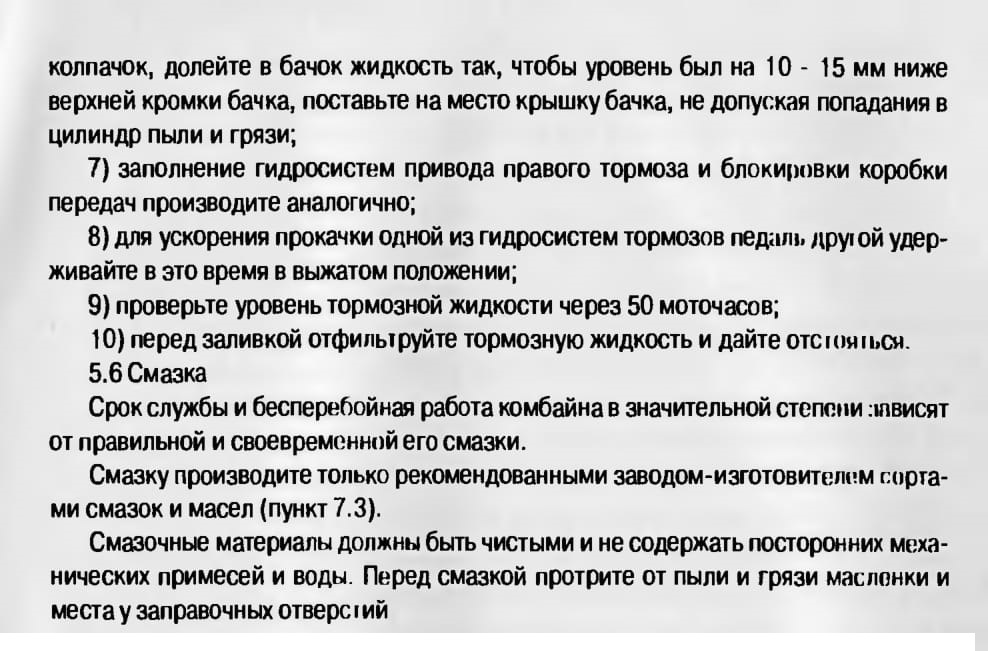

5.5.5 Заполнение гидросистем привода тормозов и механизма блокировки коробки передач.

С завода комбайн отгружается с полностью заправленной системой гидротормозов, поэтому перед началом работы необходимо только проверить их исправность. В случае утечки тормозной жидкости необходимо выяснить и устранить причину подтекания, после чего произвести заполнение тормозной системы. Заполнение тормозной системы удобнее производить вдвоем.

5.7 Пуск двигателя и обкатка комбайна

Перед запуском двигателя проверьте уровень масла в картере двигателя (в соответствии с инструкцией на двигатель), уровень охлаждающей жидкости в радиаторе, уровень масла в баке гидросистемы и наличие топлива в баке. Прокрутите коленчатый вал стартером без подачи топлива. Убедитесь в нормальном вращении коленчатого вала и приступите к пуску двигателя.

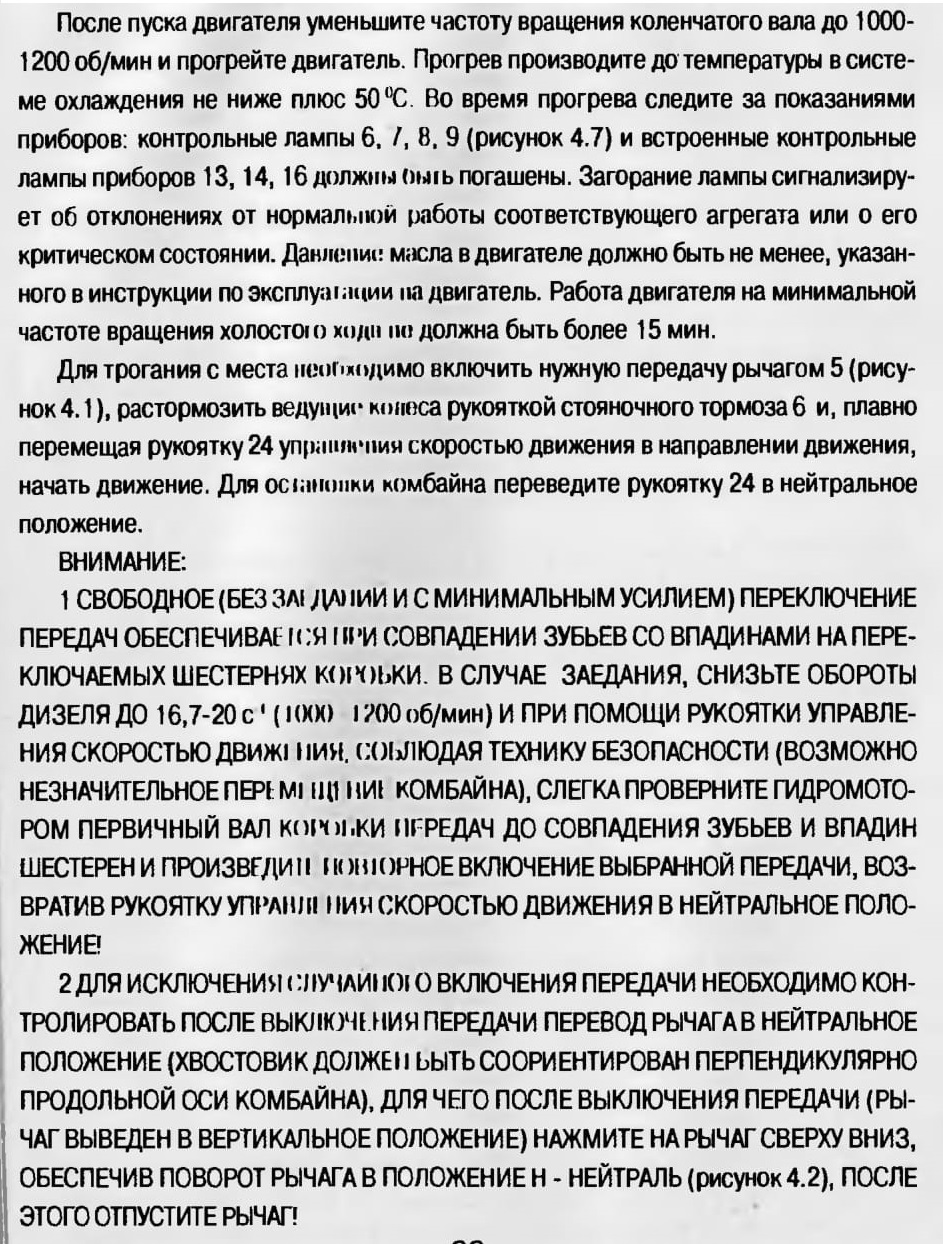

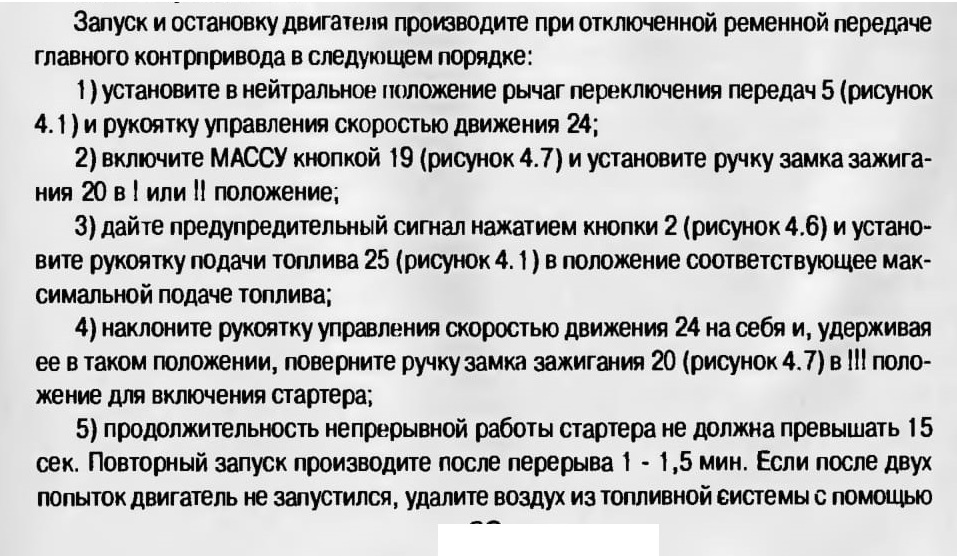

5.7.1 Запуск двигателя

насоса ручной прокачки топлива. Если и после прокачки топлива двигатель не запускается, найдите и устраните неисправность.

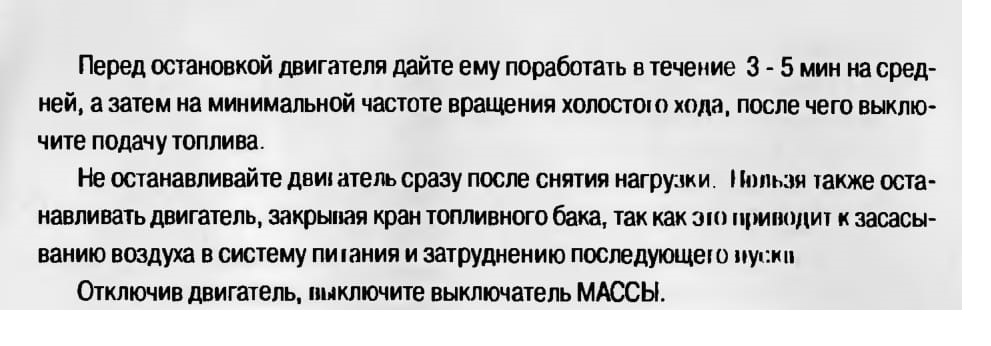

При температуре окружающего воздуха ниже плюс 5°С запускайте двигатель с помощью электрофакельного подогревателя (при наличии).
