Комбайн зерноуборочный самоходный КЗС-7 "Полесье". Инструкция по эксплуатации - часть 6

1 - клавиша управления вентилятором отопителя с контрольной лампой, имеет два фиксированных положения:

1 - включено;

II - выключено.

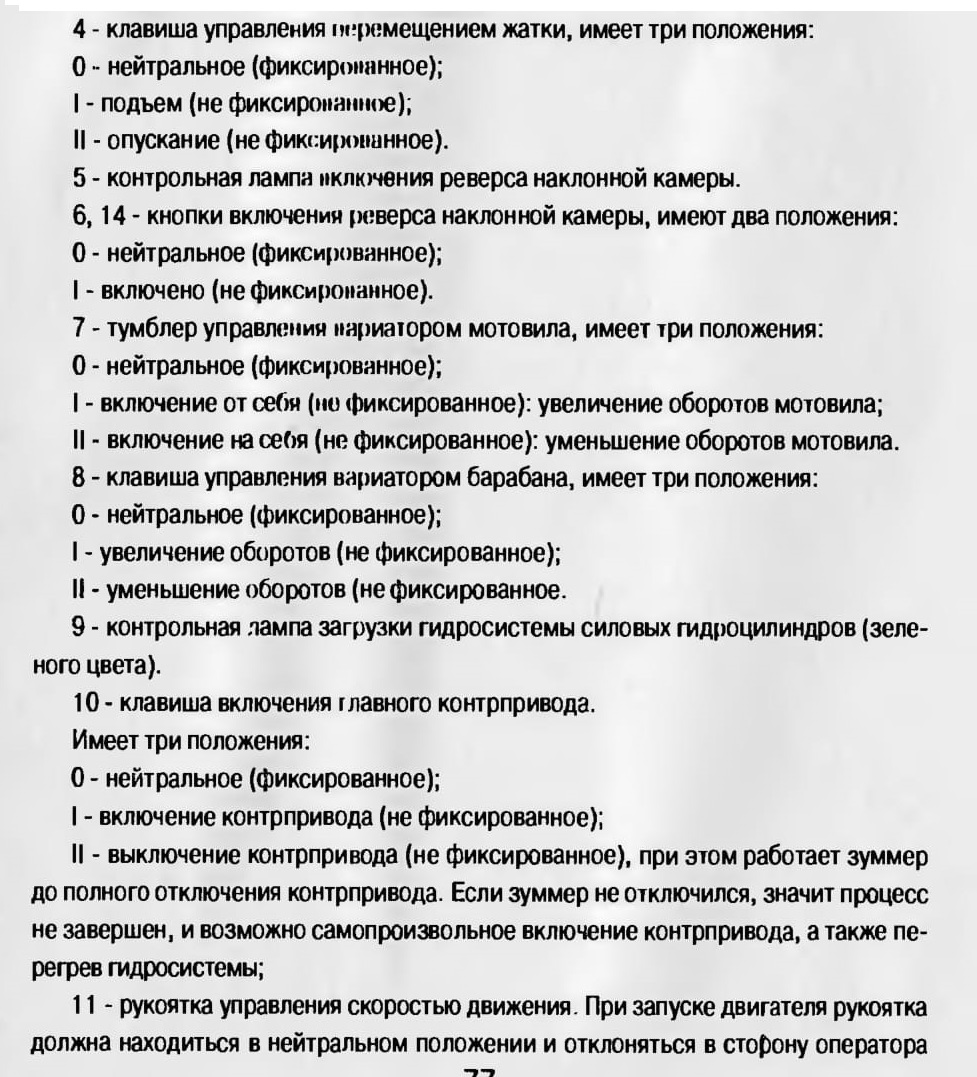

2 - клавиша включения наклонной камеры, имеет три положения:

0 - нейтральное (фиксированное);

1 - включение наклонной камеры (не фиксированное);

II - отключение наклонной каморы (не фиксированное).

3 - резерв

13 - резерв.

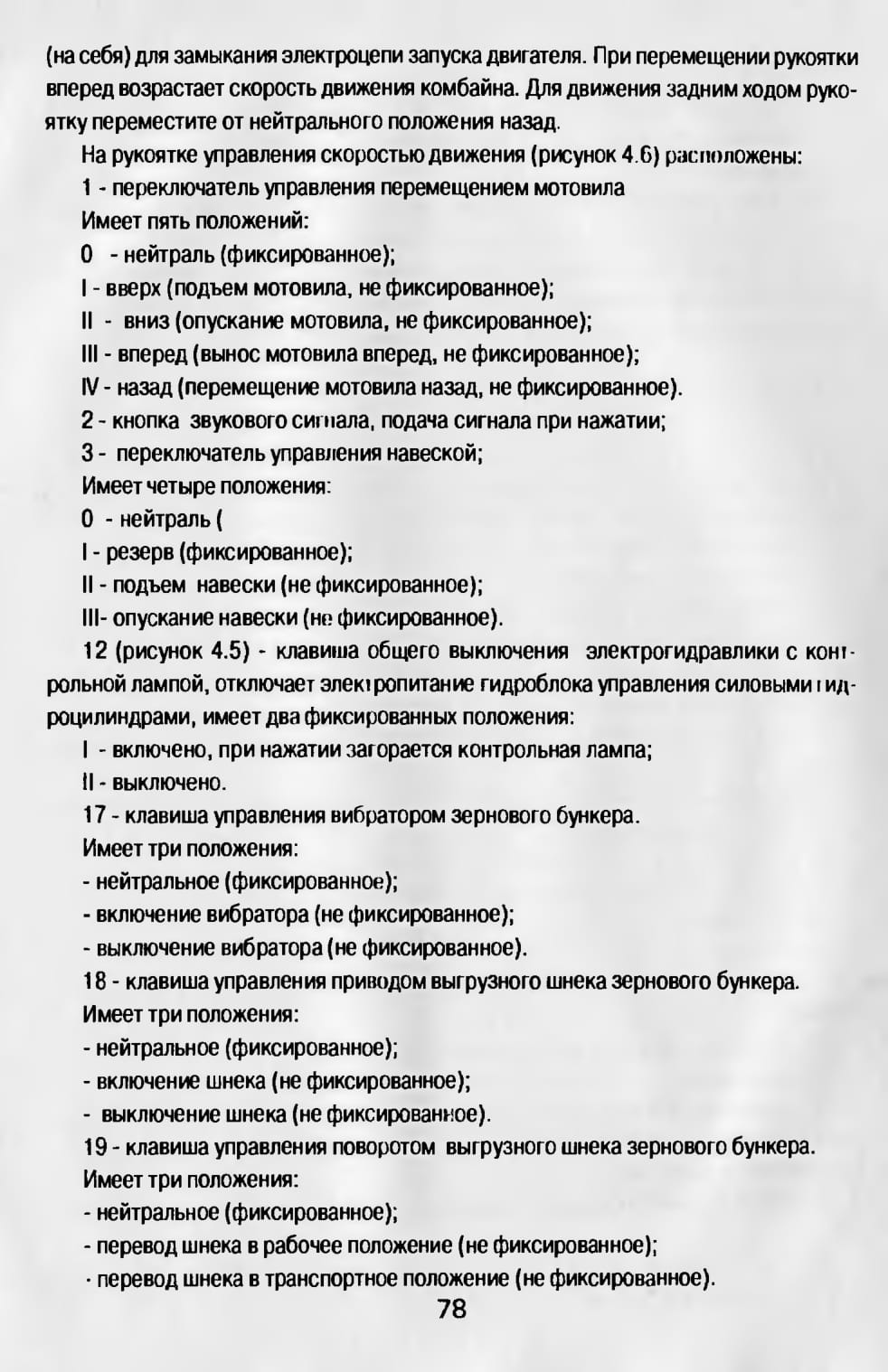

21 - рукоятка управления подачей топлива, при перемещении вперед подача топлива и соответственно обороты двигателя увеличиваются, при перемещении назад уменьшаются.

22 - блок предохранителей, на внутренней стороне крышки нанесены наименования электрических цепей, защищаемых предохранителями.

23 - блок диодов электрических цепей гидросистемы силовых гидроцилиндров, на внутренней стороне крышки нанесены позиционные обозначения на электросхеме и расположение блоков диодов в конструкции пульта управления.

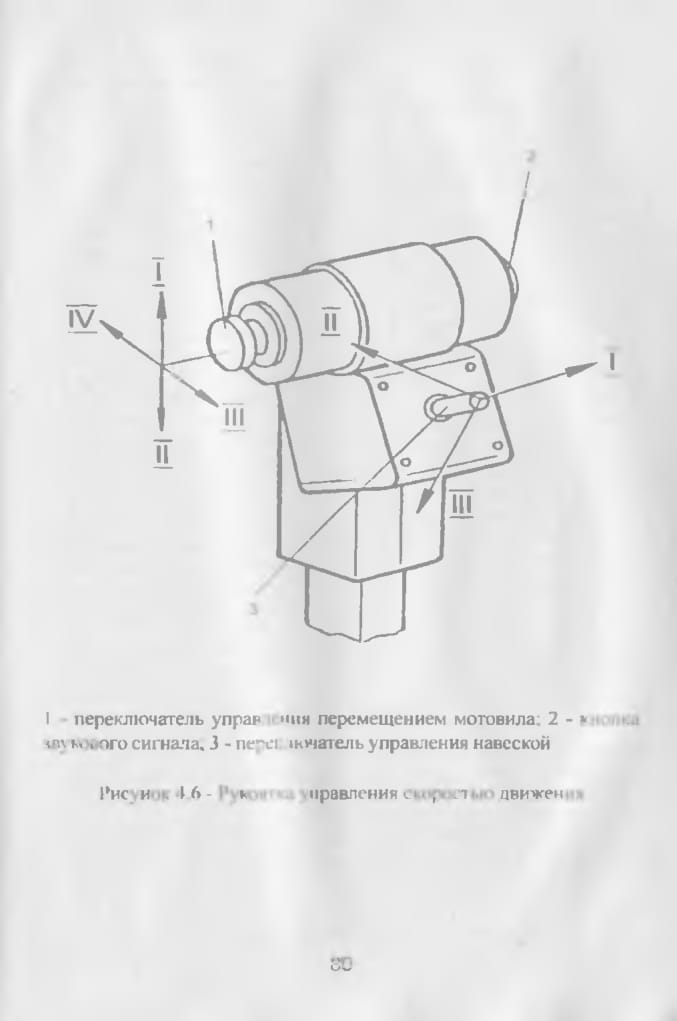

4.2. Контрольные приборы

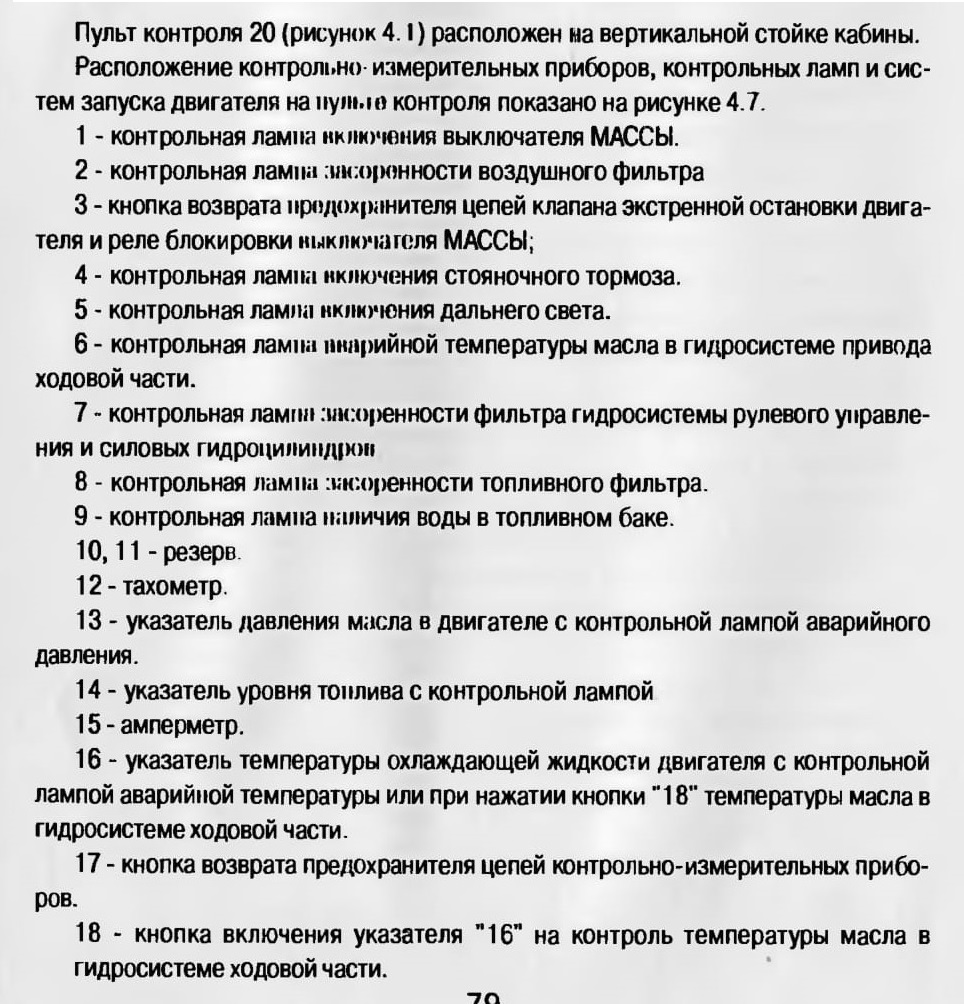

1 - контрольная лампа включения выключателя МАССЫ; 2 - контрольная лампа засоренности воздушного фильтра; 3 - кнопка возврата предохранителя цепей клапана экстренной остановки дизеля и реле блокировки выключателя МАССЫ; 4 - контрольная лампа включения стояночного тормоза; 5 -контрольная лампа включения дальнего снега; 6 -контрольная лампа аварийной температуры масла в гидросистеме ходовой части рулевого управления и силовых гидроцилиидров; 7

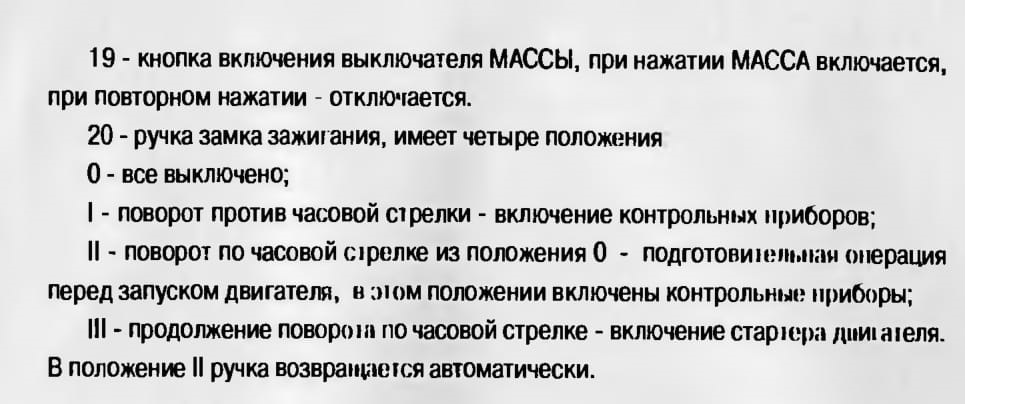

- контрольная лампа засоренности фильтра гидросистемы рулевого управления и силовых гидроцилиндров; 8 - контрольная лампа засоренное! и топливного фильтра; 9 - контрольная лампа наличия воды в топливном баке; 10, 11 - резерв; 12 - тахометр; 13 -указатель давления масла в двигателе с контрольной лампой аварийного давления; 14 - указатель уровня топлива с контрольной лампой; 15 - амперметр; 16 - указатель температуры охлаждающей жидкости дизеля с контрольной лампой или масла в гидросистеме ходовой части; 17 - кнопка возврата предохранителя цепей контрольно-измерительных приборов; 18 - кнопка включения указателя "16й на контроль температуры масла в гидросистеме ходовой части; 19 - кнопка включения выключателя МАССЫ; 20 - ручка замка зажигания

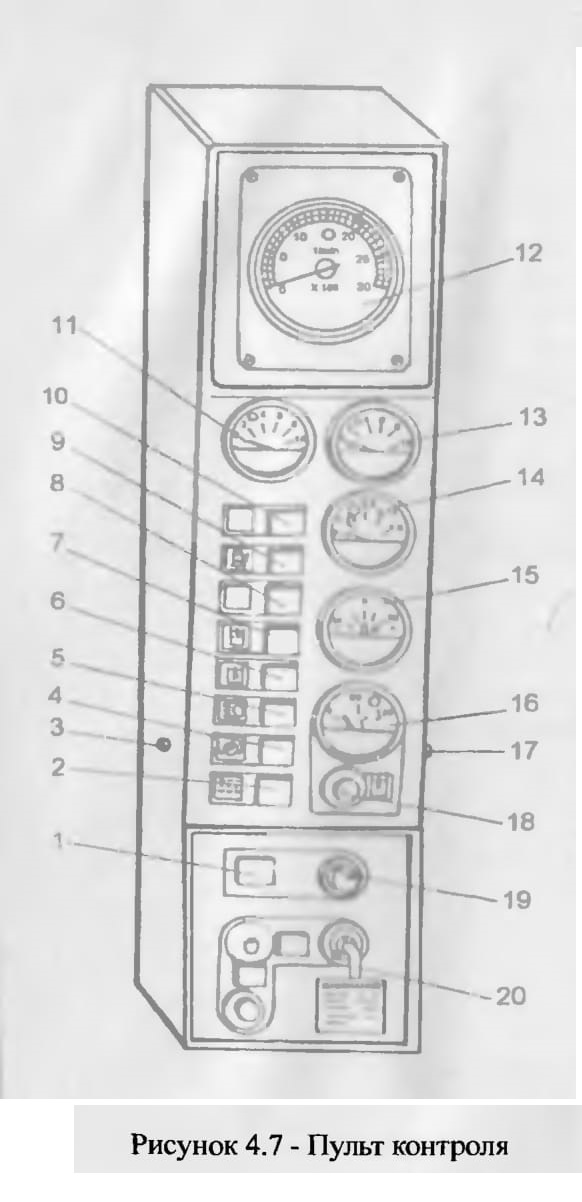

Рисунок 4.7 - Пульт контроля

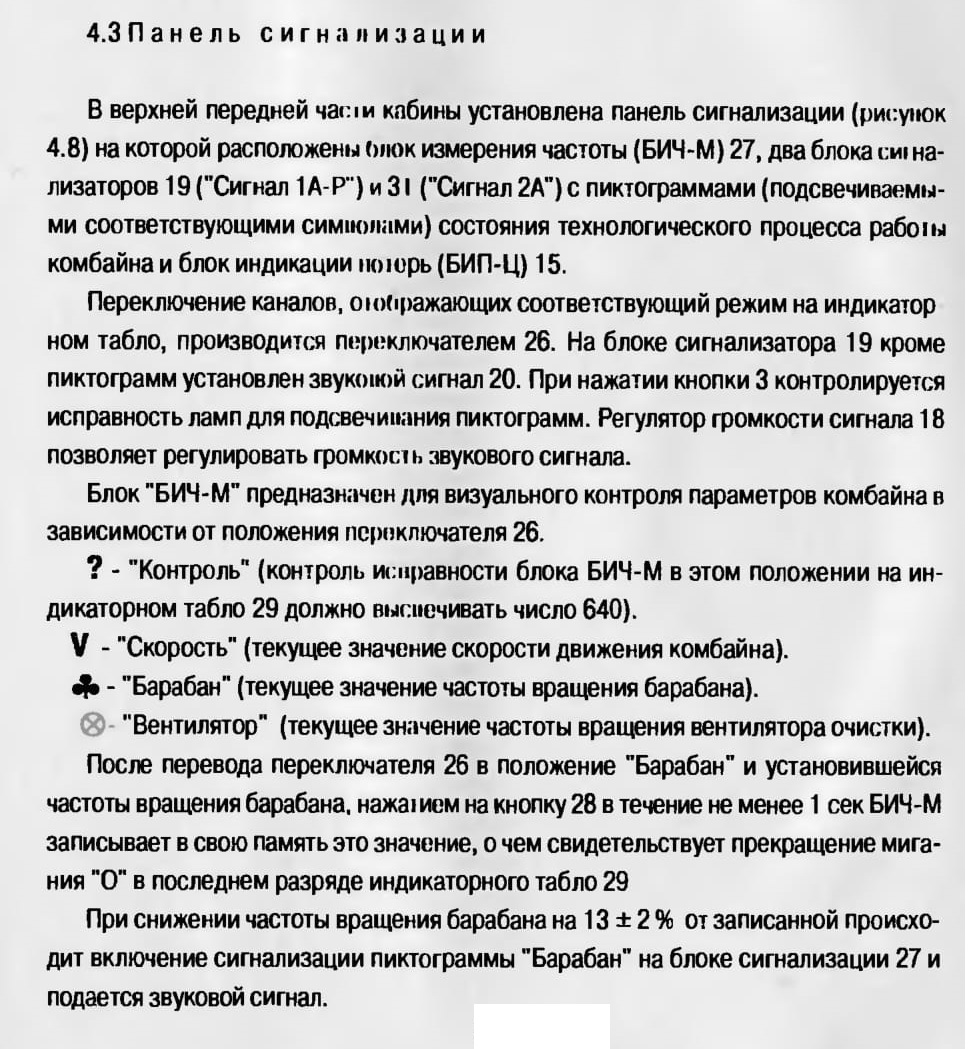

4.3 Панель сигнализации

Рисунок4.8 - Панель сигнализации

I - "Барабан” (текущее значение частоты вращения барабана); 2 - "Скорость" (текущее значение скорости движения комбайна); 3 - "Контроль" (контроль исправности блока БИЧ-М); 4 - частота вращения колосового шнека ниже нормы; 5
- частота вращения молотильного барабана ниже нормы; 6 - частота вращения зернового шнека ниже нормы; 7 - клапан копнителя открыт; 8 - бункер зерна заполнен на 100%; 9 - бункер зерна заполнен на 70%; 10 - потери зерна выше нормы;
II - индикатор режима "Настройка"; 12 - индикатор режима "Работа"; 13 - кнопка "Работа"; 14 - кнопка "Настройка"; 15
- блок индикации БИП-Ц; 16 - ряд индикаторов молотильного аппарата; 17 - ряд индикаторов очистки; 18 - регулятор громкости сигнала; 19 - блок "Сигнал -1 А-P" (сигнализация технологических параметров); 20 - сигнал; 21 - кнопка контроля исправности ламп; 22 - копнитель заполнен; 23 - частота вращения вала соломотряса ниже нормы; 24 - обороты барабана измельчителя ниже нормы; 25 - частота вращения соломонабивателя ниже нормы; 26 - переключатель каналов; 27 - блок БИЧ-М; 28 - кнопка записи; 29 - индикаторное табло; 30 - "Вентилятор" (текущее значение частоты вращения вентилятора); 31 - блок "Сигнал-2А" (сигнализации снижения частоты вращения элементов комбайна); 32 - забивание соломотряса; 33 - частота вращения вентилятора ниже нормы

5 Досборка, наладка и обкатка комбайна на месте его применения
5.1 Комбайн отгружается с завода-изготовителя, комплектно в частично разобранном виде.

5.2 При подготовке комбайна к эксплуатации необходимо провести работы по расконсервации, досборке, наладке и обкатке.

По отношению к двигателю необходимо пользоваться рекомендациями, изложенными в его ИЭ.

5.3 Расконсервация

5.3.1 При расконсервации комбайна необходимо.

1) снять упаковку (бумагу, пленку, защитные чехлы);

2) удалить с наружных поверхностей временную противокоррозионную защиту и заглушки;

3) провести раскнсервацию в соответствии с разделом 8.

5.4 Д о с б о р к а

5.4.1 Общие указания подосборке

Перед досборкой иронерьте состояние демонтированных сборочных единиц и деталей, а также крепления. Все обнаруженные дефекты устраните до установки сборочных единиц и деталей на комбайн.

При установке крепежа па нее овальные отверстия ставить плоские шайбы, кроме случаев крепления двумя гайками (гайкой и контргайкой).

Все шарнирные соединения (соединения осями и пр.) перед сборкой смазывать солидолом. Проверять наличие смазки и правильность мотажа резиновых уплотнителей в корпусах подшипников.

Приводные ремни надеваются на шкивы рабочих органов в соответствии со схемами передач (рисунок 5.2, 5.3) и таблицей 5.1. При надевании ремня необходимо сначала освободить натяжное устройство. Надевать ремни на шкив при помощи ломика категорически запрещается, так как при этом возможно повреждение ремня.

Приводные цепи надевать на звездочки рабочих органов в соответствии со схемами передач (рисунок 5.2, 5.3) и таблицей 5.1.

Регулировку ременных и цепных передач осуществлять в соответствии с пунктом 6.6.

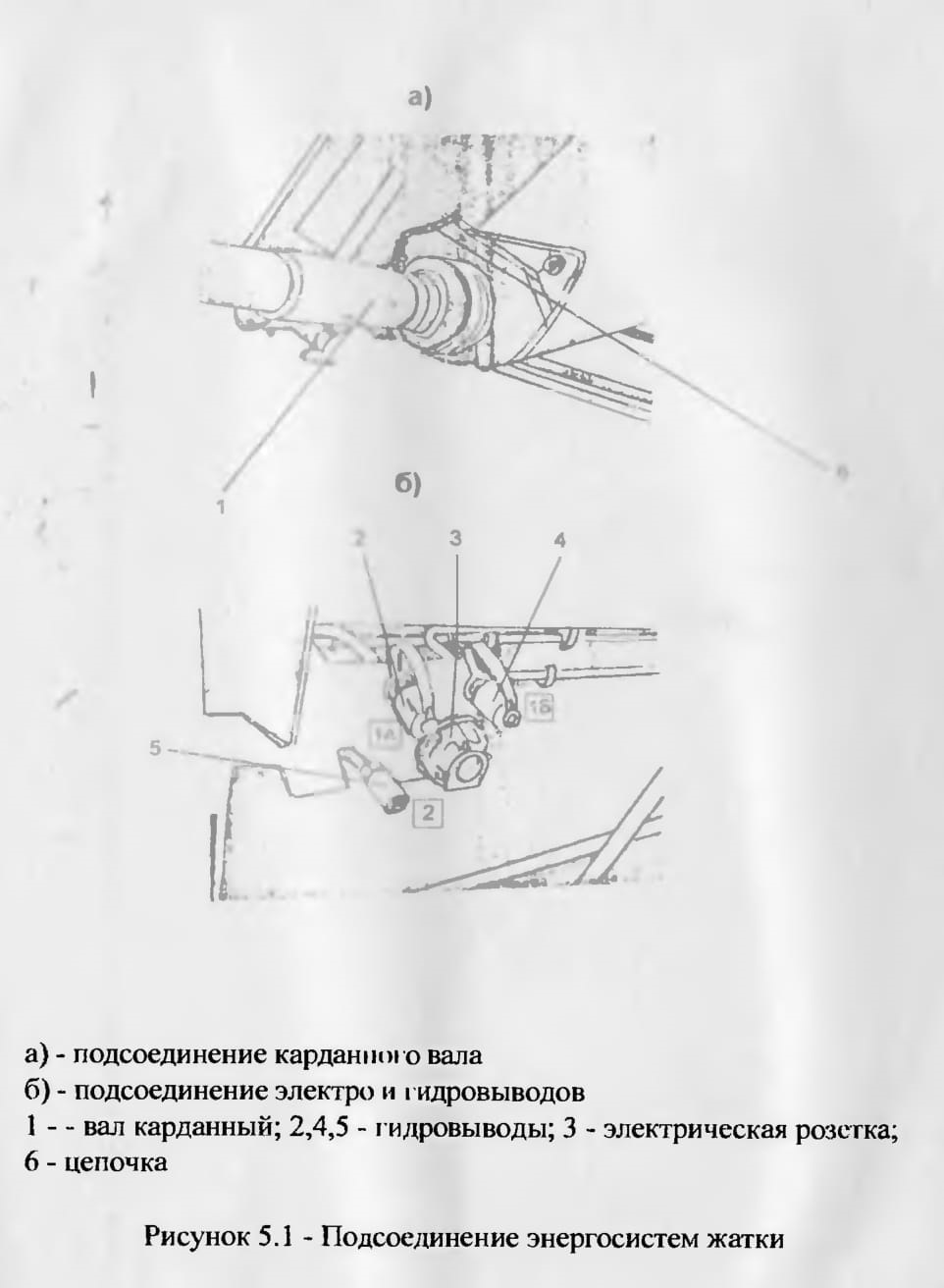

Рисунок 5.1 - Подсоединение энергосистем жатки
а) - подсоединение карданного вала
б) - подсоединение электро и гидровыводов
1 - - вал карданный; 2,4,5 - гидровыводы; 3 - электрическая розетка;
6 - цепочка

Рисунок 5.2 - Схема цепных и ременных передач молотилки комбайна КЗС-7 (левая сторона)
