Комбайн зерноуборочный самоходный КЗС-7 "Полесье". Инструкция по эксплуатации - часть 4

2.3.3.17 Шнек поворотный выгрузной (рисунок 2.29)

Поворотный выгрузной шнек предназначен для выгрузки зерна из бункера в транспортное средство. Шнек может быть установлен при помощи гидроцилиндра в рабочее и транспортное положение, управление осуществляется из кабины комбайна. Для осуществления выгрузки зерна устройство снабжено приводом шнека с механизмом включения. Включение привода выгрузного устройства и поворота выгрузного шнека имеет блокировку с таким расчетом, что если шнек выгрузной находится в транспортном положении, то включение выгрузного устройства невозможно. В транспортном положении выгрузной шнек поддерживается опорой.

2.3.3.18 Соломоизмельчитель

Соломоизмельчитель (рисунок 2.30), с входящим в него дефлектором 14, пои установке на комбайн, предназначен для измельчения и распределения по полк!» незерновой части урожая (соломы). При необходимости, его можно без демонтажа с комбайна перенастроить в положение для укладки незерновой части урожая в валок.

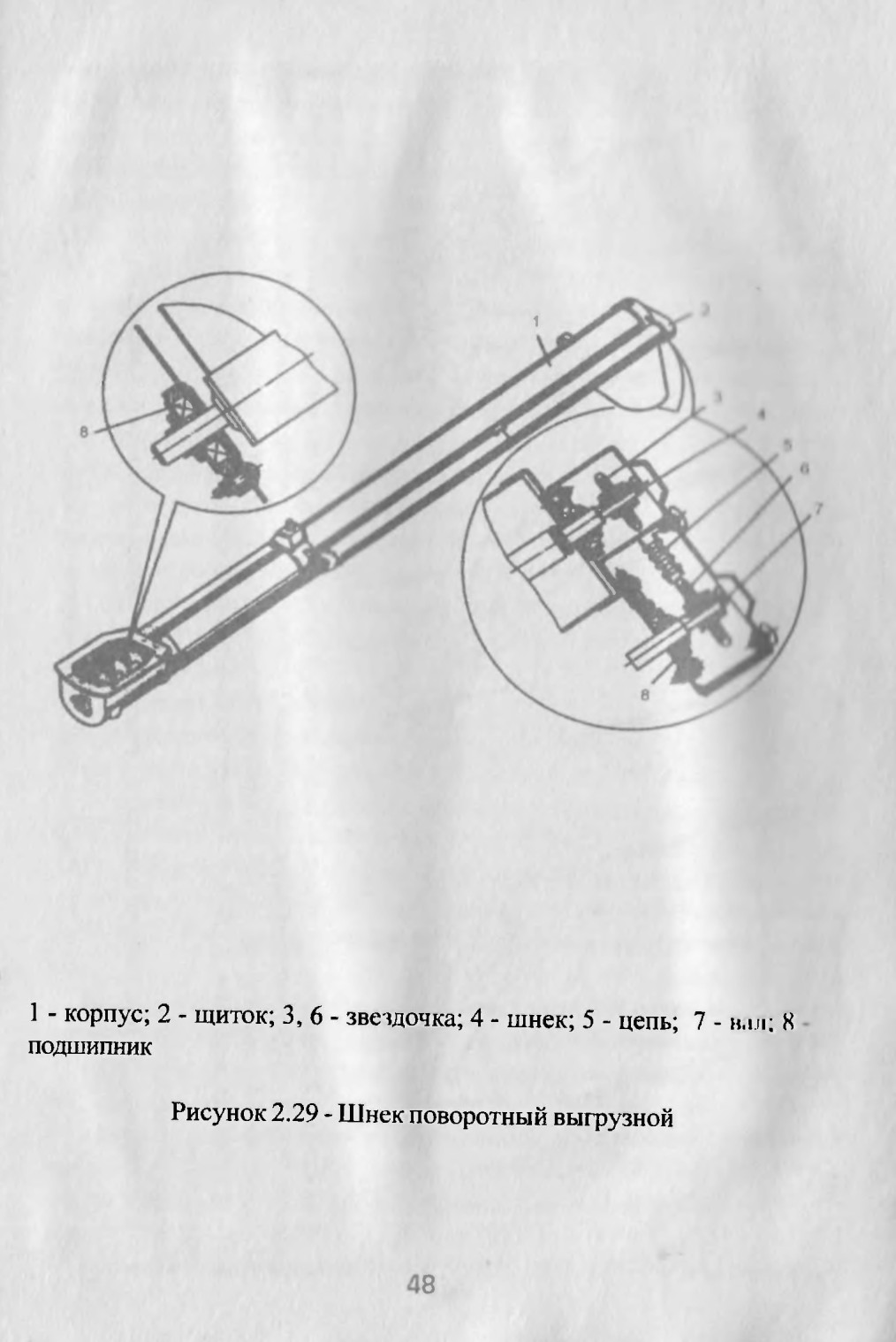

Рисунок 2.29 - Шнек поворотный выгрузной

] - корпус; 2 - щиток; 3, 6 - звездочка; 4 - шнек; 5 - цепь; 7 - или; К подшипник

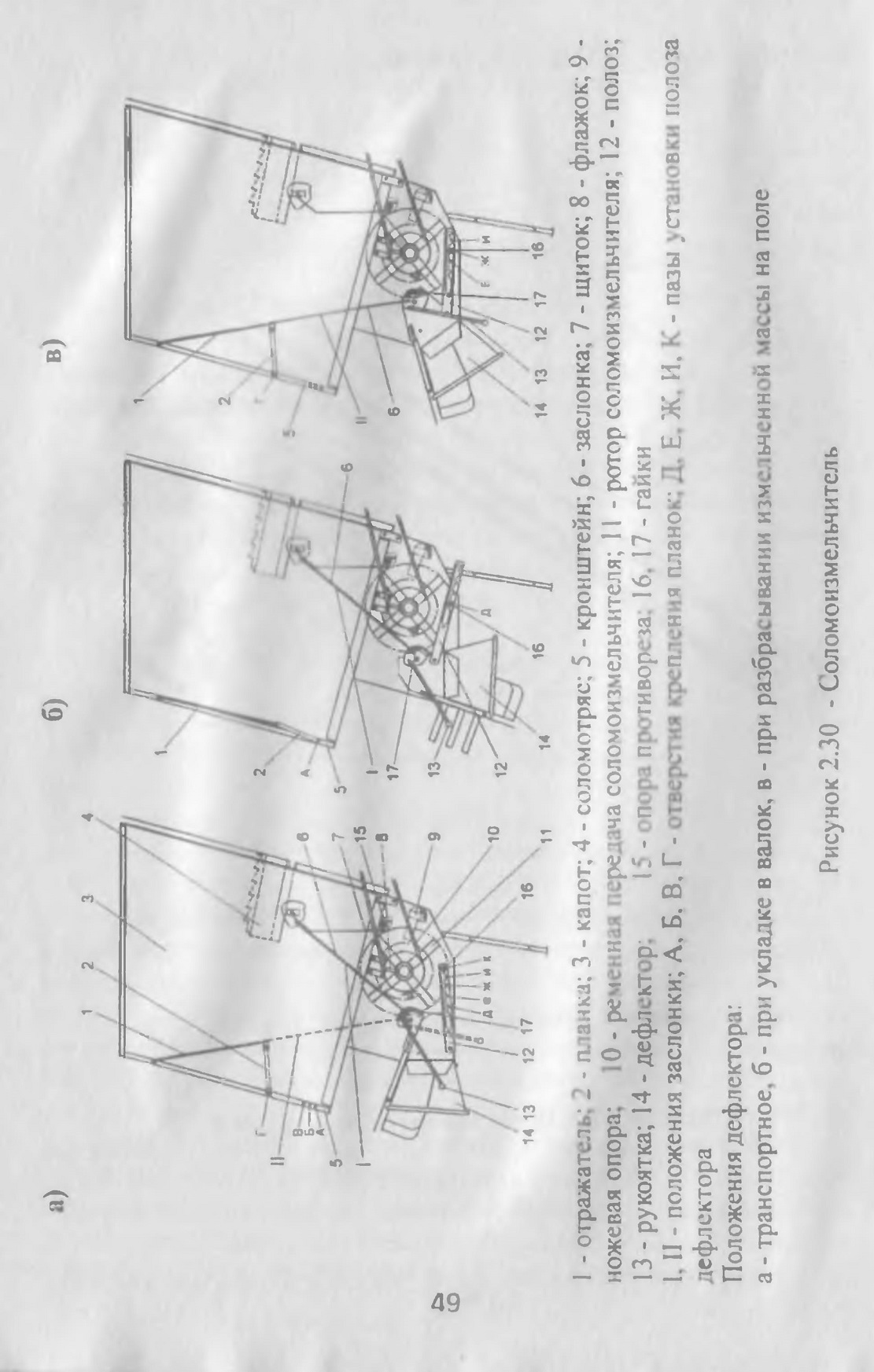

Рисунок 2.30 - Соломоизмельчитель

Соломоизмельчитель представляет собой сварной корпус, на боковинах которого, в подшипниках установлен ротор соломоизмельчителя 11 с закрепленными на нем шарнирно ножами и приваренными лопатками. На боковинах корпуса закреплена ножевая опора 9 с установленными на ней противорежущими ножами. В ножевой опоре предусмотрены овальные отверстия, позволяющие поворачивать ее совместно с ножами для изменения длины измельчения. На боковинах корпуса закреплена также опора противореза 15 на которой закреплен поперечный нож с продольными отверстиями для регулировки зазора между поперечным ножом и ножами ротора 11. На корпус шарнирно навешивается дефлектор 14 и фиксируется полозами 12 на одном из пазов Д, Е, Ж, И, К соответственно в одном из положений a), (б, в) закрепляется на боковинах корпуса гайками 16. Между боковинами корпуса на оси шарнирно закрепляется заслонка 6, имеющая рукоятку 13 с помощью которой заслонка может поворачиваться в одно из положений I или II и фиксироваться гайками 17 на осях приваренных к боковинам корпуса и проходящих через продольные пазы секторов заслонки 6. В положении II заслонка 6 ложится на отражатель 1,

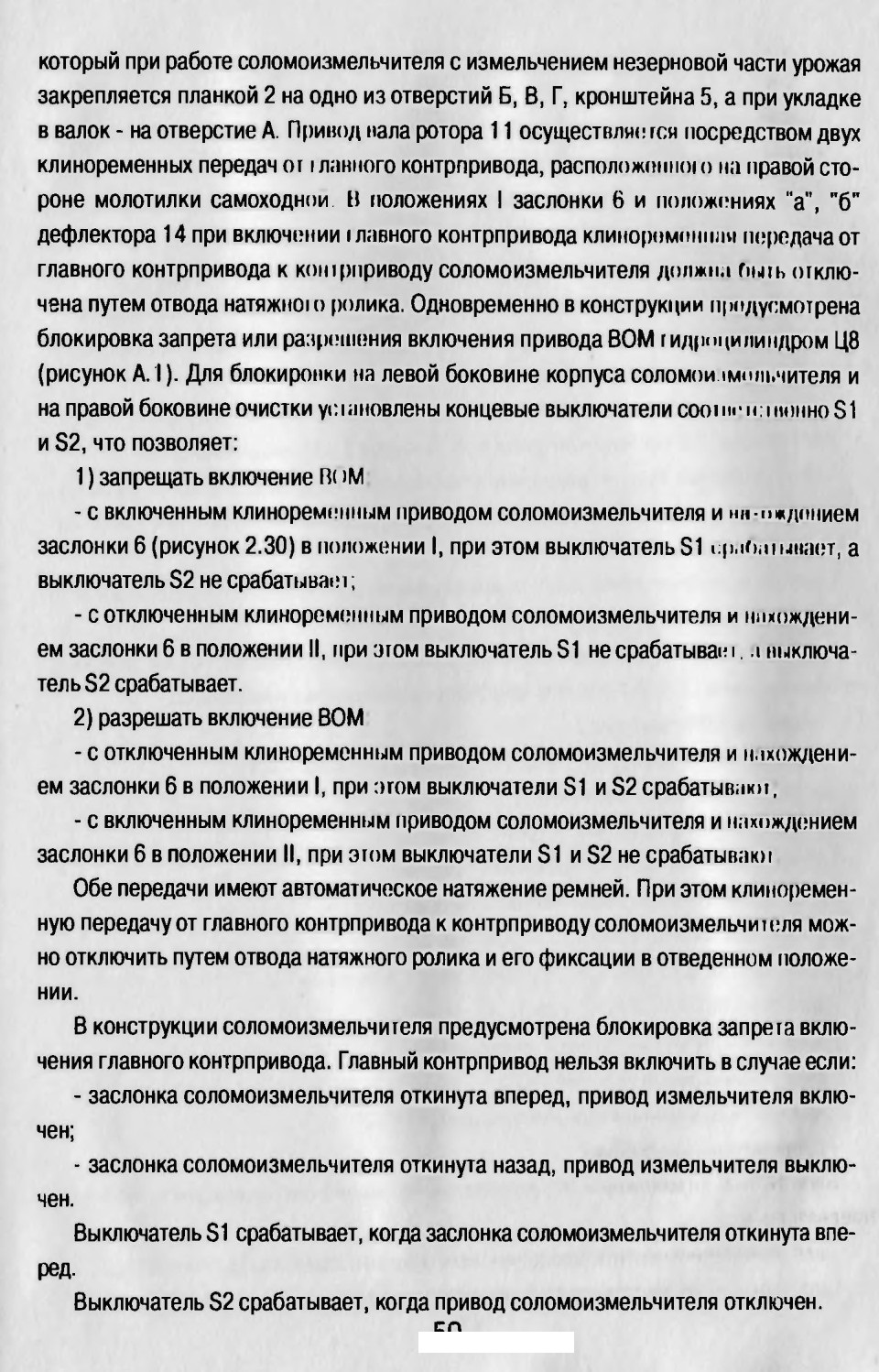

- для измерения скорости движения комбайна {датчик BR10);

- для контроля и сигнализации о предельно допускаемом снижении частоты вращения молотильного барабана.

Результаты измерения отражаются на 4-х разрядном цифровом табло. Погрешности измерения не превышают 5%.

Блок БСЧ установлен в распределительном шкафу и предназначен для контроля снижения частоты вращения рабочих органов. Информация о частоте вращения рабочих органов поступает от индуктивных датчиков типа ПРП-1М: BR5 -вал барабана измельчителя; BR3 - вал колосового шнека; BR4 - вал зернового шнека; BR6 - вал соломотряса.

В блоке БСЧ должны быть нажаты кнопки с обозначением "2", "7”, "8". В случае, если отключен барабан измельчителя, то должна быть нажата кнопка с обозначение "5".

При снижении оборотов рабочих органов на 15 - 25% от номинала и включенном приводе наклонной камеры БСЧ формирует электрические сигналы для управления блоком световой сигнализации "Сигнал 2А".

Блок "Сигнал 2А" установлен на панели сигнализации в кабине и предназначен для преобразования электрических сигналов, поступающих от блока БСЧ, в визуальные, в виде подсвечиваемых условных символов (пиктограмм), соответствующих тому или иному рабочему органу комбайна.

Блок "Сигнал 1А-Р" (установлен рядом с "Сигнал 2А") предназначен для формирования прерывистого звукового сигнала при включении любого символа (пиктограммы) на любом из блоков световой сигнализации, за исключением заполнения бункера зерна на 70%.

На блок "Сигнал 1 А" поступает и отражается на нем информация от датчиков;

- заполнения бункера зерна на 100% (установлены внутри бункера зерна);

- заполнения бункера зерна на 70% (установлен внутри бункера зерна);

- забивания соломотряса (установлен возле моторной установки).

Кроме этого блок сигнализирует о повышенных потерях зерна.

Звуковой сигнал должен появляться при загорании любой из пиктограмм на

блоках "Сигнал 1 А-P" и "Сигнал 2А”, кроме пиктограммы "Бункер зерна заполнен на 70%п. Причем, если загорится пиктограмма на блоке "Сигнал 2А", то появляется прерывистый звуковой сигнал с периодичностью два раза в секунду, а если на блоке "Сигнал 1А-Р" - один раз в секунду.

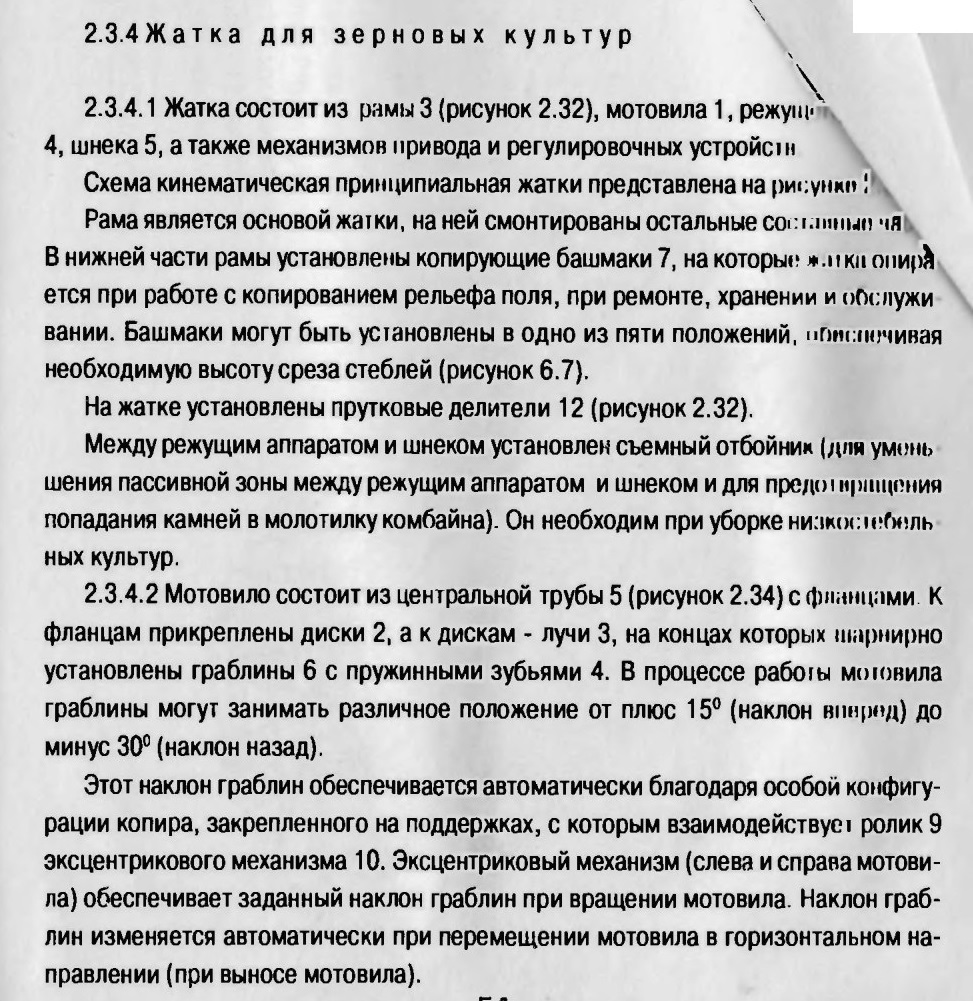

2.3.4Жатка для зерновых культур

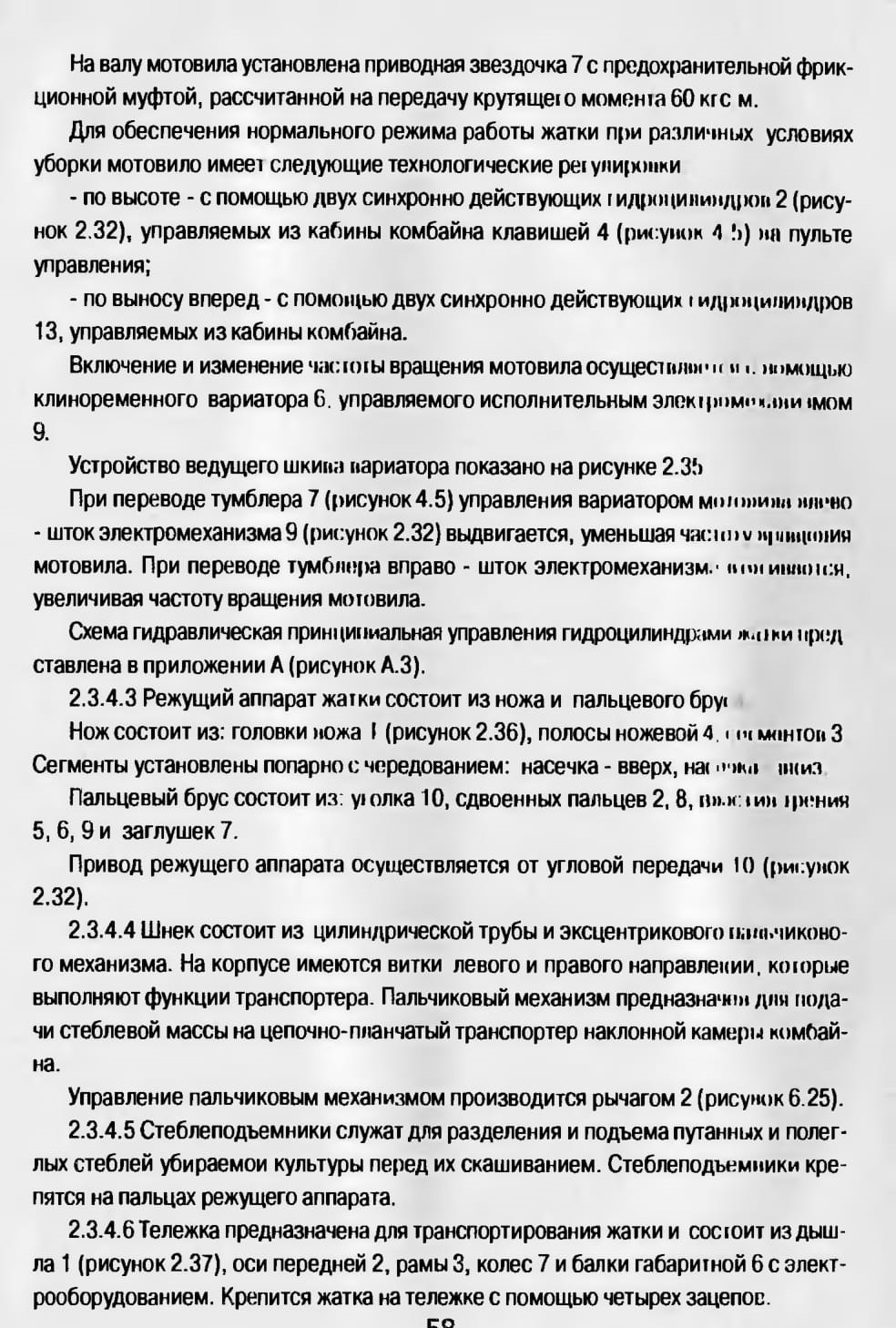

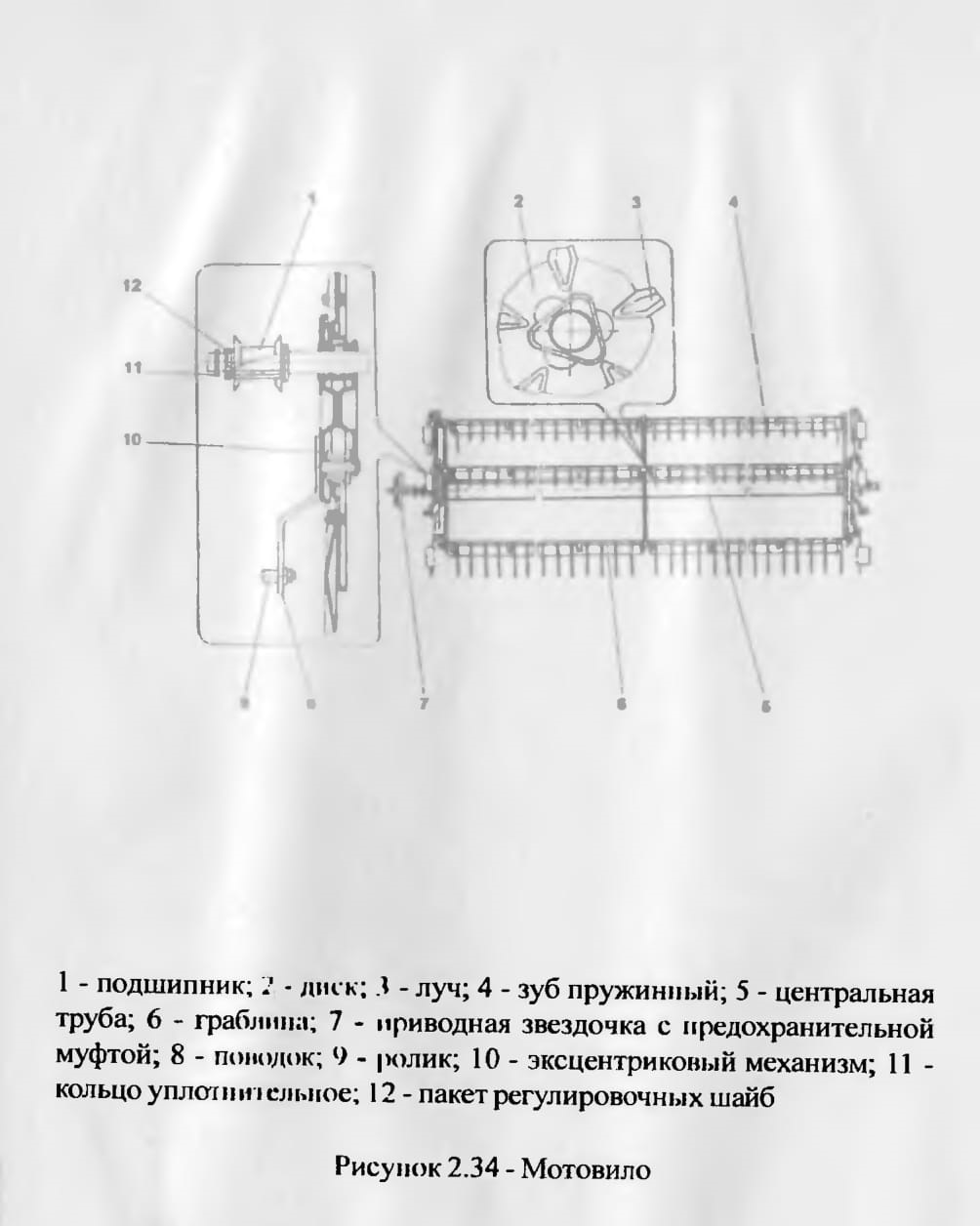

Рисунок 2.34 - Мотовило

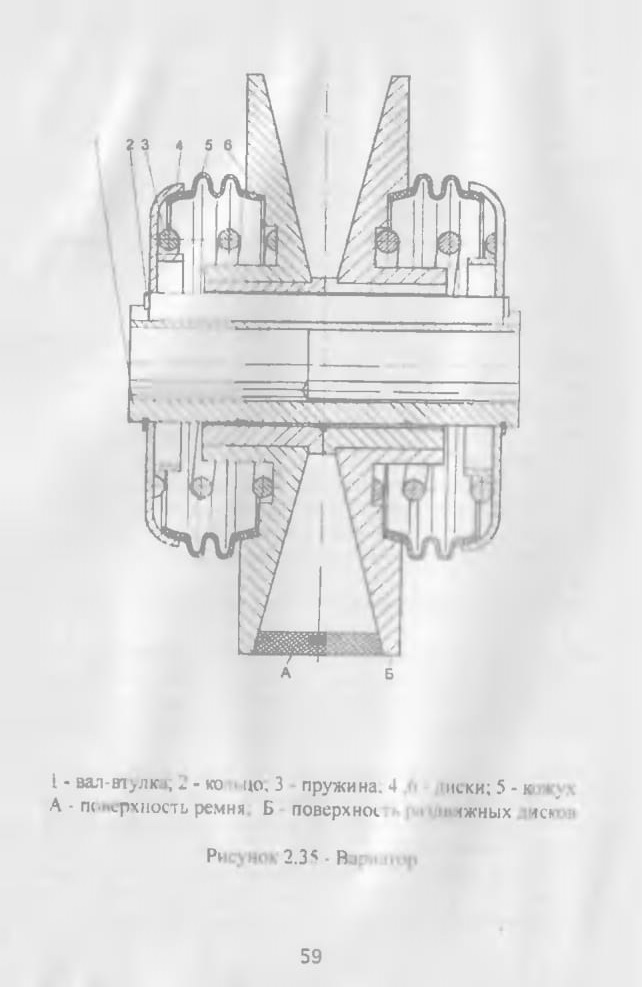

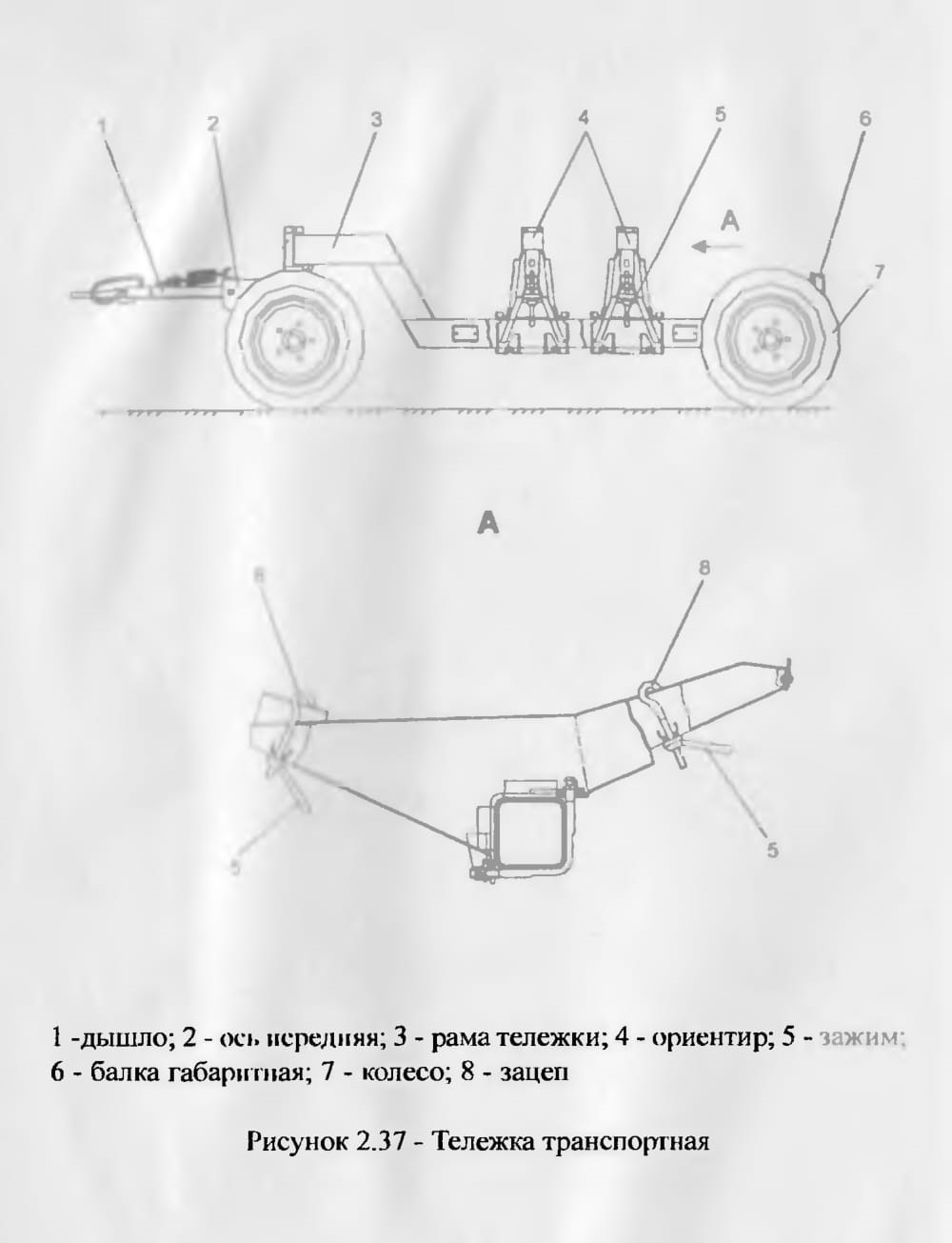

Рисунок 2.37 - Тележка транспортная

Электрооборудование тележки состоит из двух фонарей-указателей поворотов и двух световозвращателей, закрепленных на балке габаритной, и четырех световозвращателей, закрепленных на раме тележки.

При транспортных переездах комбайна тележка, с установленной на ней жаткой, присоединяется к молотилке самоходной при помощи тягового устройства.
