Комбайн зерноуборочный самоходный КЗС-7 "Полесье". Инструкция по эксплуатации - часть 2

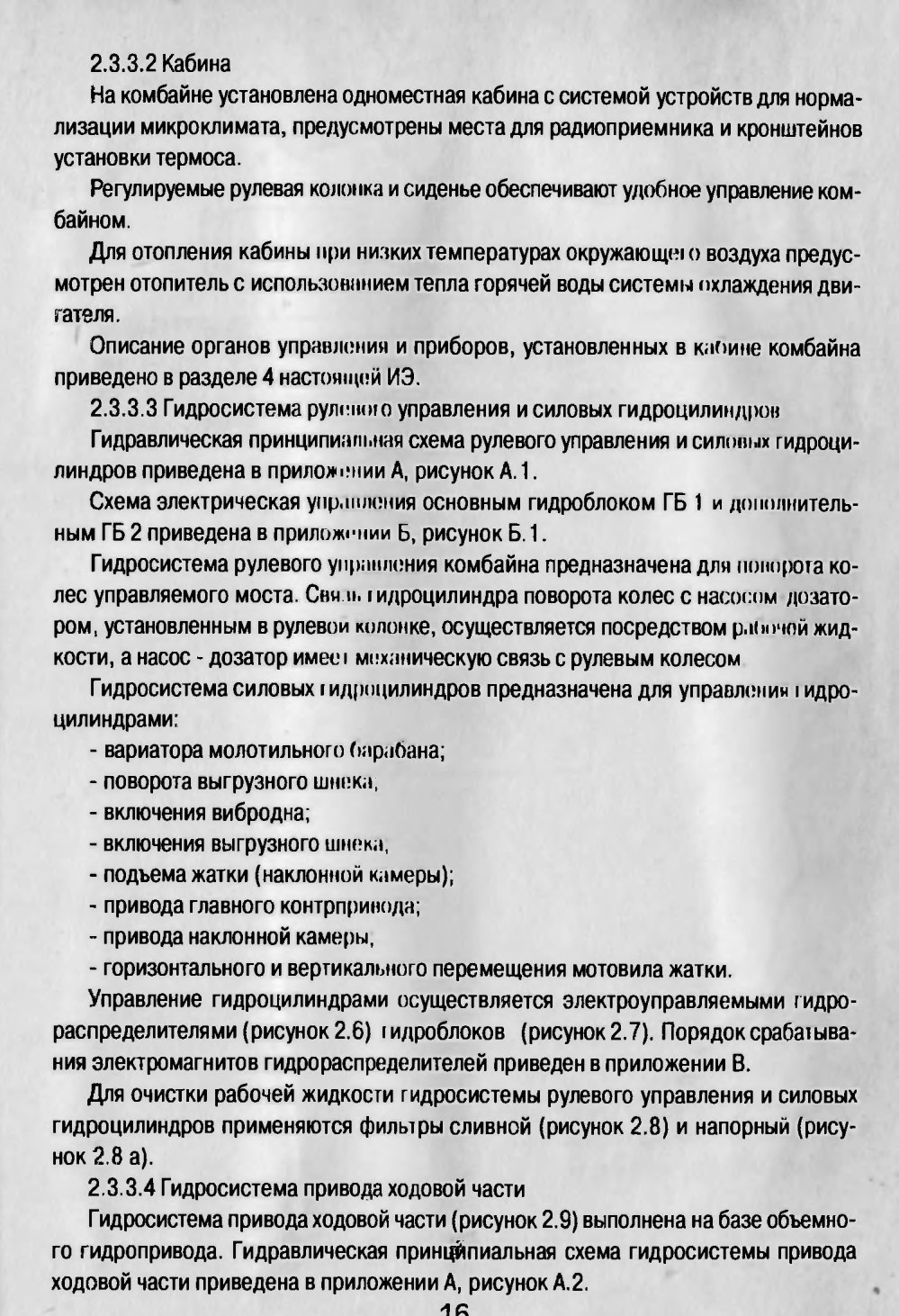

2.3.3.2 Кабина

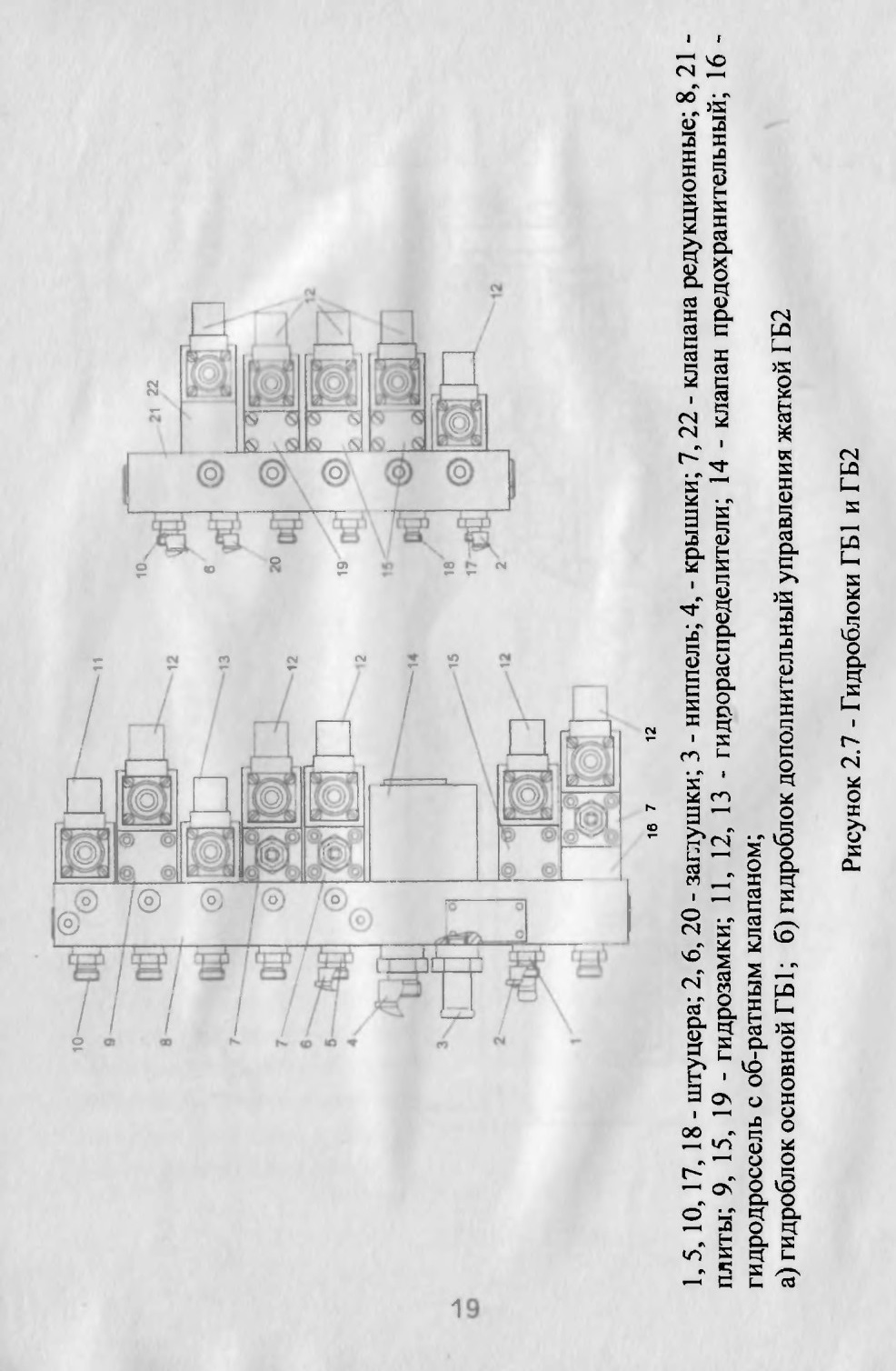

Рис 2.7 Гидроблоки ГБ1 и ГБ2

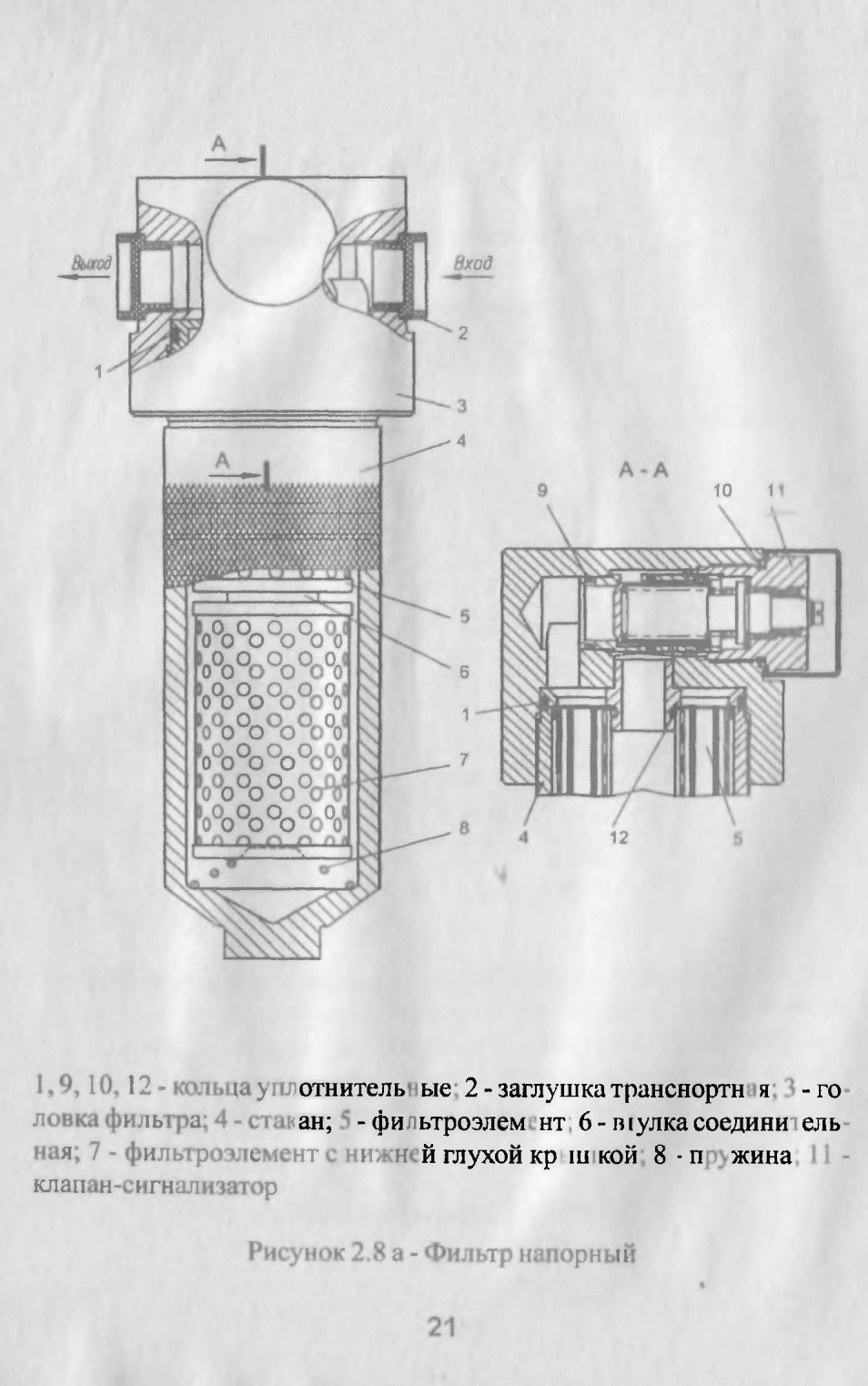

Рисунок 2.8 а Фильтр наполный

Изменение скорости движения комбайна и реверсирование осуществляется изменением производительности гидронасоса 4 (рисунок 2.9). Контроль за температурой рабочей жидкости осуществляется датчиками 5,13. Масляный бак 11 - общий для гидросистемы привода ходовой части и гидросистемы рулевого управления и силовых гидроцилиндров. Для очистки масла применен фильтр тонкой очистки (рисунок 2.10) на корпусе которого установлен вакуумметр 4.

2.3.3.5 Наклонная камера

Наклонная камера состоит из рамки переходной 1 (рисунок 2.11), механизма продольного копирования 2, рамы 3, верхнего вала 16, нижнего вала 14, цепочнопланчатого транспортера и механизмов приводов.

Упор 11 служит для фиксации жатки в поднятом положении при транспортных переездах, регулировках и ремонтных работах. Для установки упора необходимо поднять наклонную камеру с жаткой в верхнее положение, снять упор 11 с подвеса 10 и опустить на выдвинутый шток гидроцилиндра подъема наклонной камеры.

Для реверсирования транспортера наклонной камеры и шнека жатки на правой боковине наклонной камеры установлен стартер 9.

При забивании наклонной камеры хлебной массой выполните следующие операции:

- при помощи клавиши 2 (рисунок 4.5) на пульте управления отключите наклонную камеру и привод жатки. При этом рычаг управления приводом наклонной камеры нажимает на ролик концевого выключателя S3, установленного на боковине молотильного устройства и замыкает его контакты. "Масса’' через замкнувшиеся контакты концевого выключателя поступает в блок автоматики А20 и далее на катушку реле KV40 включения стартера наклонной камеры. Блок автоматики А20 т реле KV40 установлены внутри пульта управления;

- при одновременном нажатии кнопок 6 и 14 срабатывает реле KV40 и включает тяговое реле стартера наклонной камеры. При этом загорается контрольная лампа 5, установленная на крышке пульта управления, а шестерня стартера входит в зацепление с зубчатым колесом наклонной камеры. После чего транспортер наклонной камеры и привод жатки вращаются в обратную сторону

При удержании нажатыми кнопок 6 и 14 более 10 сек, блок автоматики отключает стартер реверса наклонной камеры и блокирует его включение. При этом гаснет 'контрольная лампа 5. Повторное включение стартера реверса наклонной камеры возможно не раньше чем через 10 с.

Отпустите кнопки 6 и 14, включите наклонную камеру и привод жатки при помощи клавиши 2.

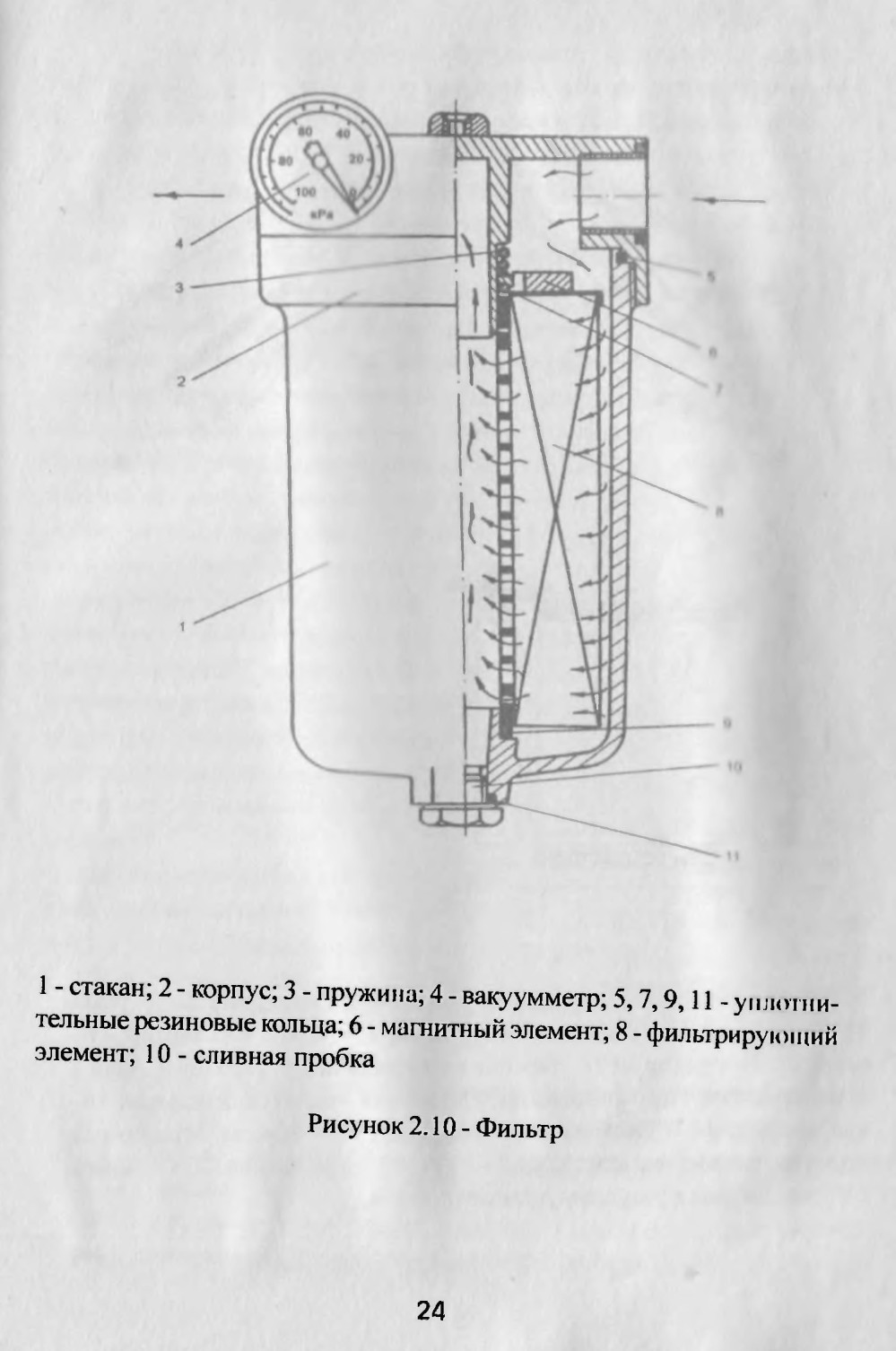

Рисунок 2.10- Фильтр

1 - стакан; 2 - корпус; 3 - пружина; 4 - вакуумметр; 5,7,9,11 - уплотнительные резиновые кольца; 6 - магнитный элемент; 8 - фильтрирующий элемент; 10 - сливная пробка

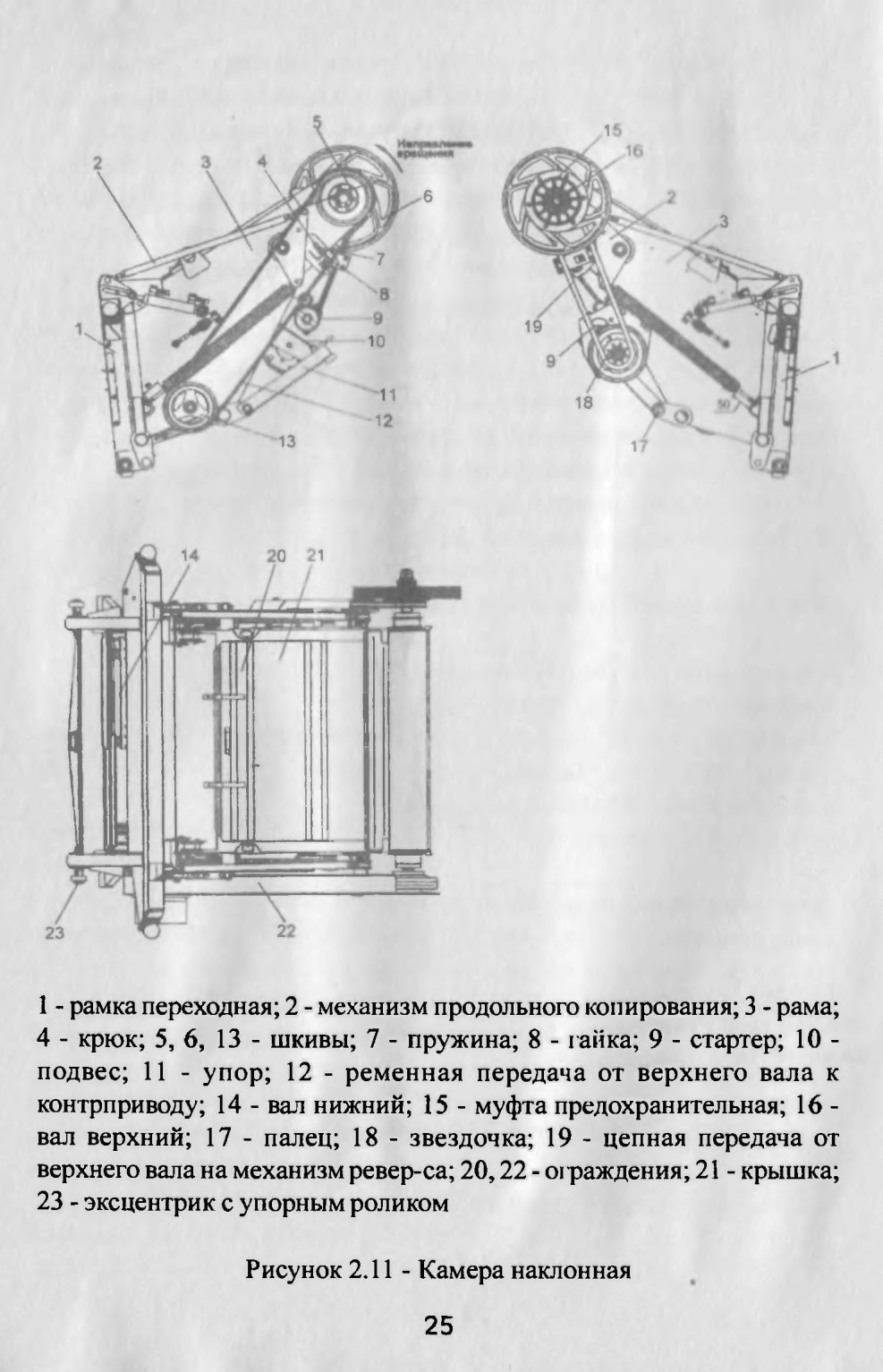

Рисунок 2.11 - Камера наклонная

1 - рамка переходная; 2 - механизм продольного копирования; 3 - рама; 4 - крюк; 5, 6, 13 - шкивы; 7 - пружина; 8 - гайка; 9 - стартер; 10 -подвес; 11 - упор; 12 - ременная передача от верхнего вала к контрприводу; 14 - вал нижний; 15 - муфта предохранительная; 16 -вал верхний; 17 - палец; 18 - звездочка; 19 - цепная передача от верхнего вала на механизм реверса; 20,22 - ограждения; 21 - крышка; 23 - эксцентрик с упорным роликом

2.3.3.6 Очистка

Очистка молотилки самоходной состоит из шасси 2 (рисунок 2.12), аппарата молотильного 1, соломотряса б, стана решетного верхнего 7, доски стрясной 8, устройства домолачивающего 5, элеватора колосового 4, боковины левой 3, боковины правой 2 (рисунок 2.13) и приводов рабочих органов.

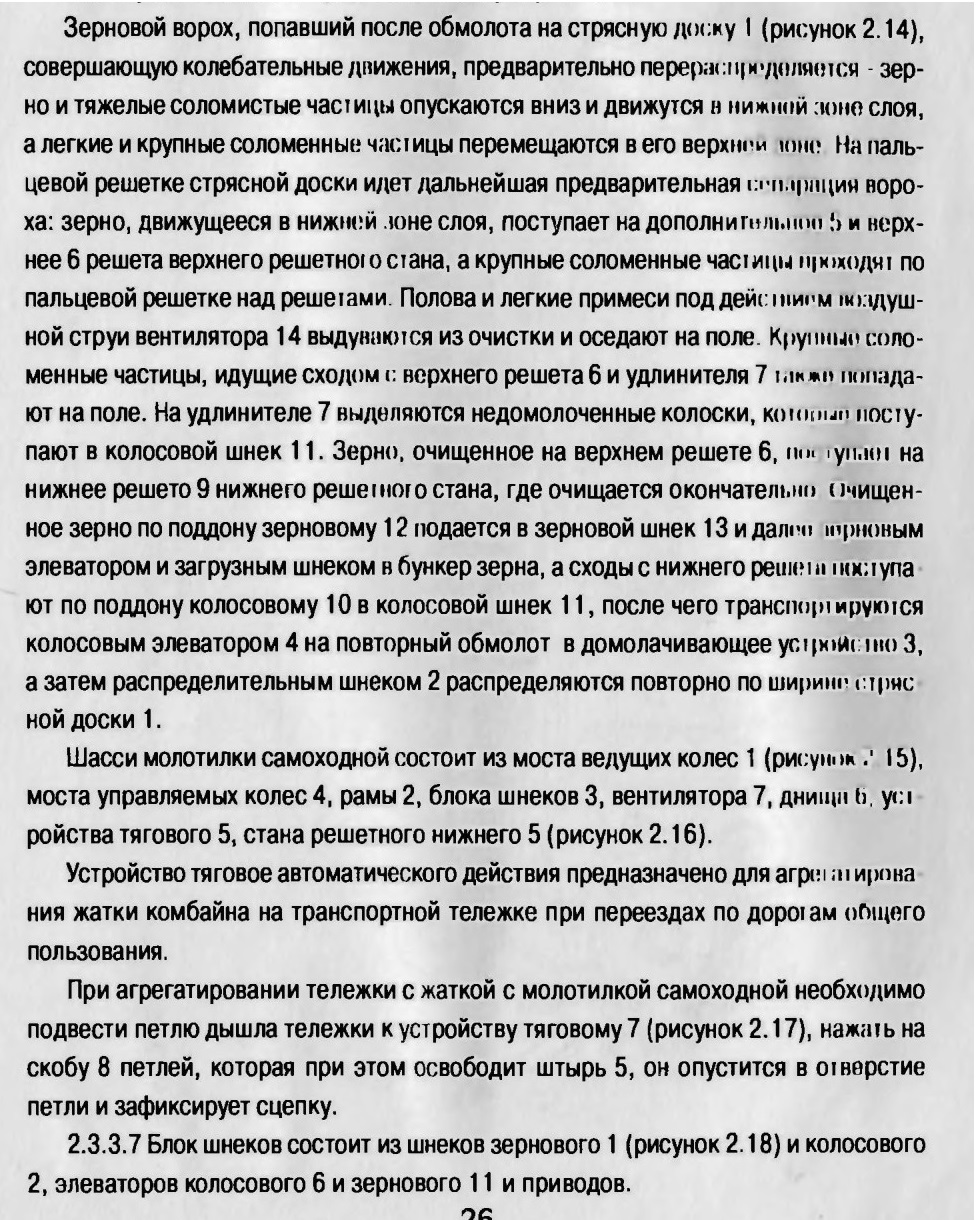

Схема работы очистки представлена на рисунке 2.14.

1 - аппарат молотильный; 2 - шасси; 3 - боковина левая; 4 - элеватор колосовой; 5 - устройство домолачивающее; 6 - соломотряс; 7 - стан решетный верхний; 8 - доска стрясная

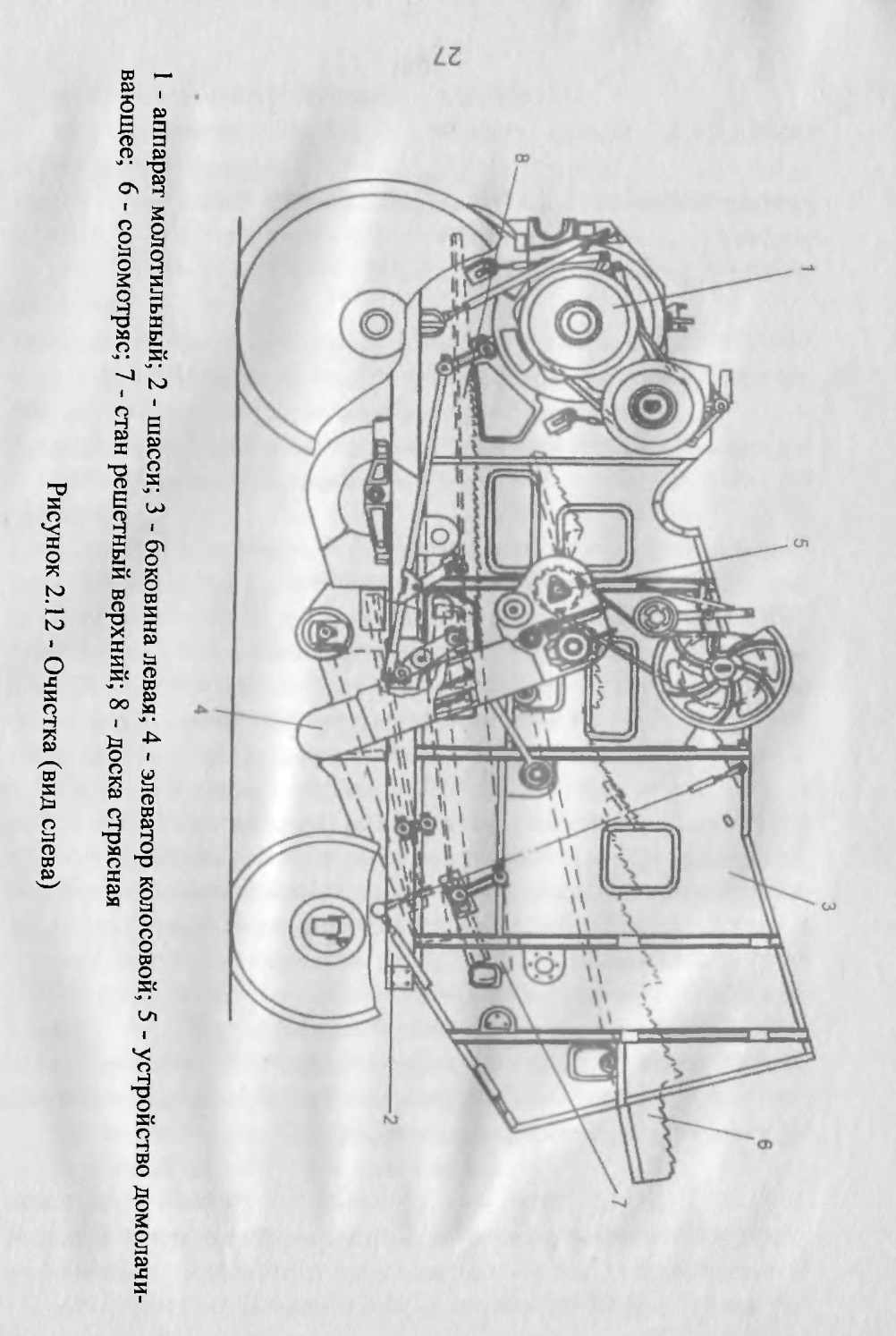

Рисунок 2.12 - Очистка (вид слева)

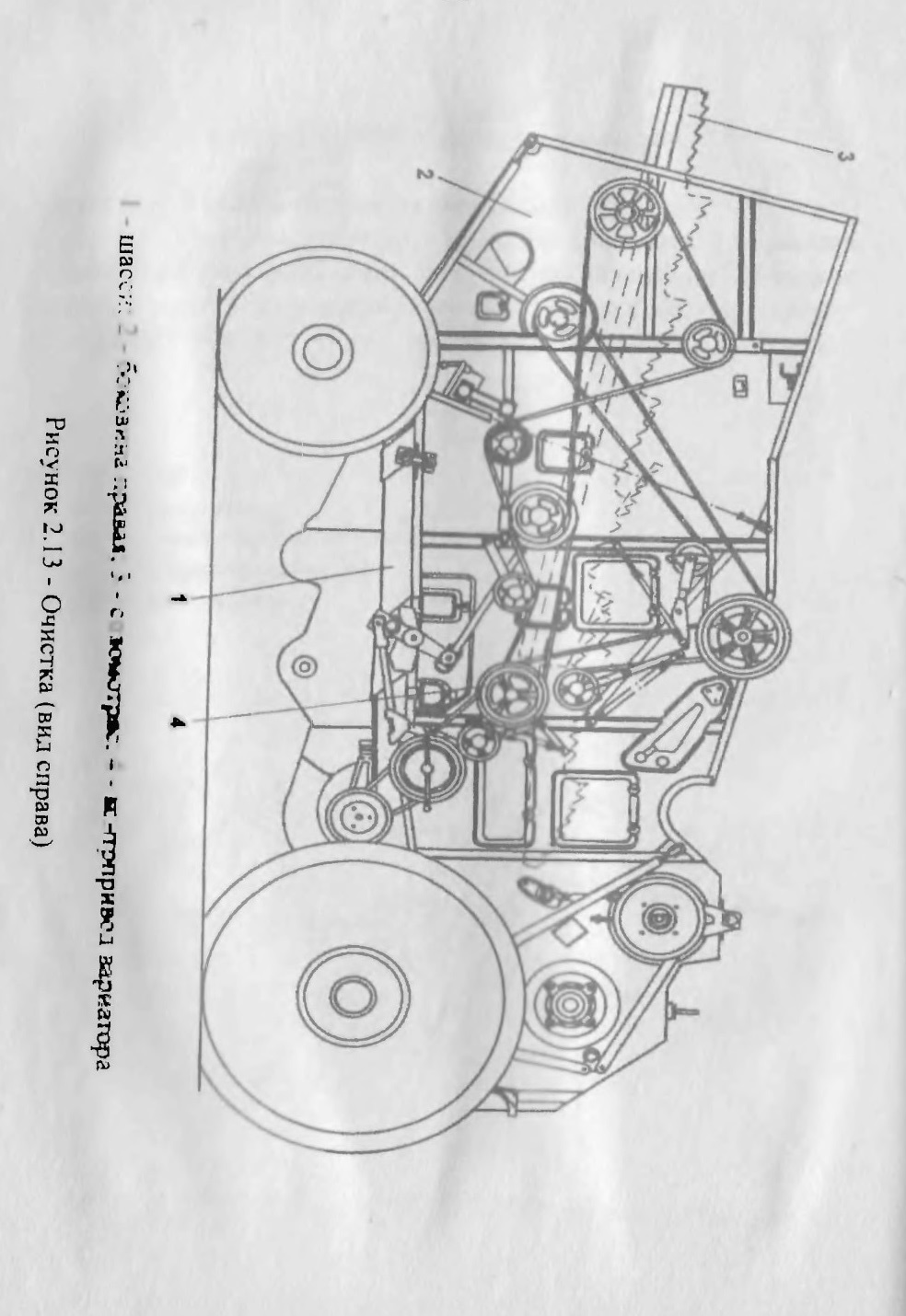

Рисунок 2.13 - Очистка (вил справа)

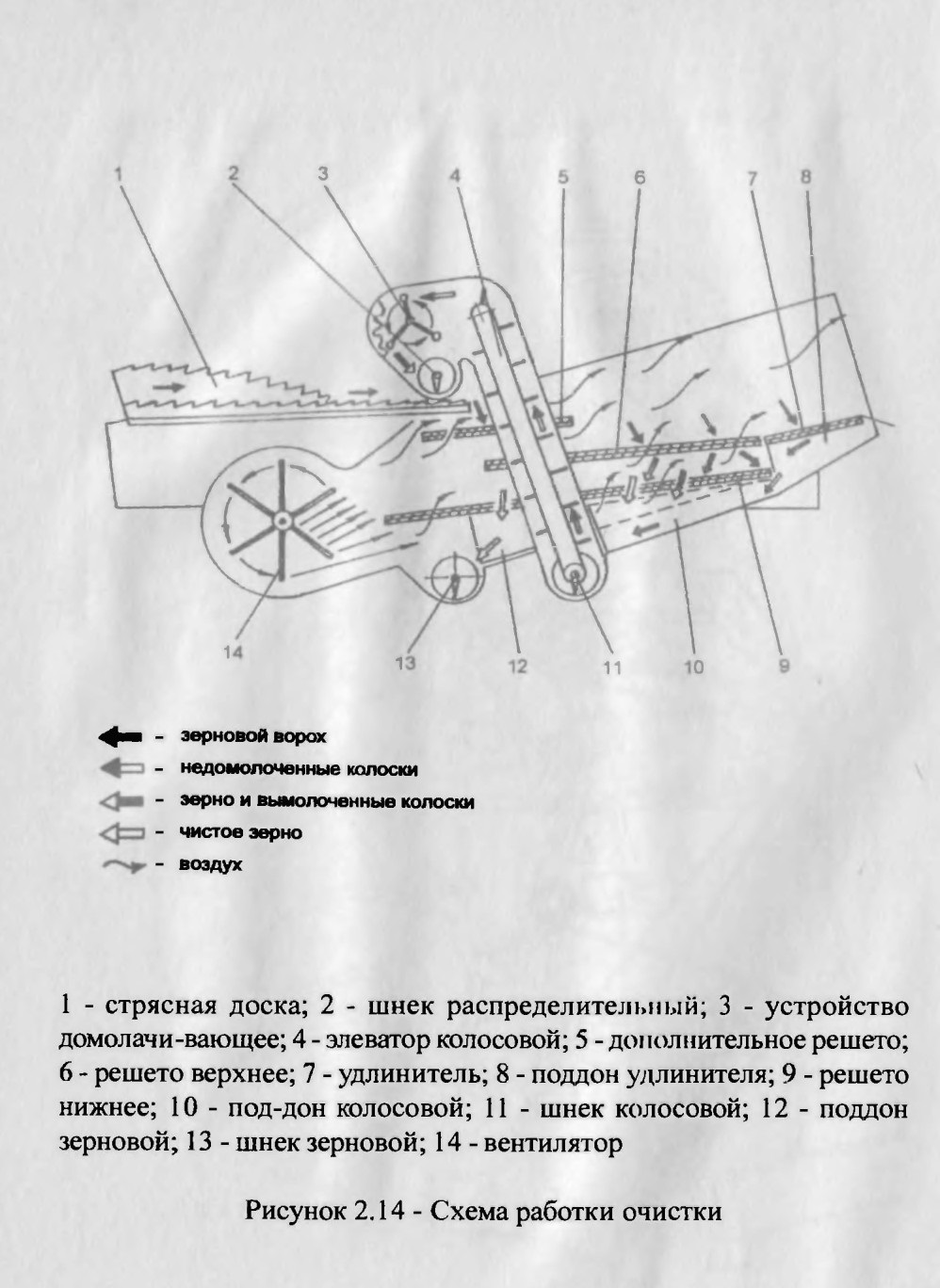

Рисунок 2.14 - Схема работки очистки

1 - стрясная доска; 2 - шнек распределительный; 3 - устройство домолачивающее; 4 - элеватор колосовой; 5 - дополнительное решето; 6 - решето верхнее; 7 - удлинитель; 8 - поддон удлинителя; 9 - решето нижнее; 10 - под-дон колосовой; 11 - шнек колосовой; 12 - поддон зерновой; 13 - шнек зерновой; 14 - вентилятор
