Комбайн зерноуборочный самоходный КЗС-7 "Полесье". Инструкция по эксплуатации - часть 1

ББК 40.728.3 Ш 96 УДК 631.358
Предназначена для операторов, механиков, инженерно-технических работников, занимающихся эксплуатацией и обслуживанием зерноуборочного самоходного комбайна КЗС-7 "Полесье1*
Комбайн зерноуборочный самоходный КЗС-7 "Полесье-

Инструкция по эксплуатации

ВНИМАНИЮ МЕХАНИЗАТОРОВ!

между вращающимися частями комбайна и его каркасом во избежании трения.

9 ПРИ РАБОТЕ КОМБАЙНА ЗАПРЕЩАЕТСЯ:

1) нахождение в кабине посторонних людей;

2) перевозка на комбайне людей и грузов;

3) работа в неудобной и развевающейся одежде;

4) работа с открытыми капотами и крышкой лаза в бункер, со снятыми ограждениями и кожухами;

5) начинать движение, не освободив стояночный тормоз;

6) работа в ночное время без электрического освещения;

7) при выгрузке зерна из бункера проталкивание его руками, ногой, лопатой или другими предметами;

8) пользоваться пробоотборником на ходу и при включенном главном контрприводе, а также при заполнении бункера более чем на 1 /3 объема;

9) влезать в бункер при работающем двигателе;

10) транспортные переезды комбайна с полным бункером зерна;

11) выгрузка комбайна под линиями электропередач;

12) движение задним ходом с опущенной на землю жаткой;

13) производить какие-либо работы под комбайном на уклонах, если под его колеса не поставлены упоры.

10 Для предотвращения поломок рабочих и транспортирующих органов комбайна ЗАПРЕЩАЕТСЯ:

1) работать при заполненном бункере;

2) производить отключение привода выгрузных шнеков при наличии зерна в бункере;

3) буксировать комбайн с включенной передачей, переключать передачи во время движения;

4) оставлять на полу кабины инструмент и другие принадлежности, попадание которых под педали управления может привести к аварии;

5) работать в загонке и выполнять транспортные переезды с повернутым в рабочее положение выгрузным шнеком.

11 Для предотвращения забивания наклонной камеры и выхода из строя отдельных узлов, обязательно следите за поддержанием в необходимых пределах оборотов молотильного барабана.

12 ВНИМАНИЕ: После окончания работы жатки шток электромеханизма вариатора втянуть!

13 Перед проведением сварочных работ на комбайне, для исключения выхода из строя электронных элементов отключайте МАССУ, провода подходящие к генератору, разъемы датчиков блокировки привода выгрузного шнека.

1 Введение
1.1 Инструкция по эксплуатации предназначена для операторов (комбайнеров), механиков и других специалистов сельского хозяйства, занимающихся эксплуатацией и обслуживанием комбайна зерноуборочного самоходного КЗС-7 "Полесье".

1.2 Двигатель, кондиционер комбайна, подборщик и специальные приспособления, применяемые на комбайне и поставляемые по отдельному заказу, имеют самостоятельные инструкции и руководства по эксплуатации.

1.3 Прежде, чем ввести в эксплуатацию комбайн, внимательно изучите настоящий и вышеперечисленные документы и точно выполняйте, приведенные и них рекомендации и указания.

1.4 ИЭ разработано Республиканским конструкторским унитарным предприятием ТСКБ по зерноуборочной и кормоуборочной технике" (РКУП ГСКБ), которое ведет постоянную работу по совершенствованию конструкции комбайна, и связи, с чем возможны изменения в конструкции отдельных сборочных единиц и деталей, не отраженные в настоящей ИЭ.

1.5 Все замечания по конструкции, эксплуатации и обслуживанию комбайна просим направлять по адресу 246035, г. Гомель, ул. Ефремова, 61, РКУП ГСКБ, факс (0232) 57-70-52, 56-70-24.

1.6 Принятые сокращения и условные обозначения:

комбайн - комбайн зерноуборочный самоходный КЗС-7 "Полесье";

жатка - жатка для зерновых культур;

АСК - автоматическая система контроля;

ЗИП - запасные части, инструмент и принадлежности;

ЕТО - ежесменное техничен кои обслуживание;

ТО-1 - первое техническое обслуживание;

ТО-2 - второе техническое обслуживание;

ТО-3 - третье техническое обслуживание;

ИЭ - инструкция по эксплуатации,

РЭ - руководство по эксплуатации.

2 Общее описание и техническая характеристика

2.1 Назначение и область применения

2.1.1 Комбайн предназначен для прямой и раздельной уборки зерновых колосовых культур, а, с применением специальных приспособлений, поставляемых по отдельному заказу, - для уборки зерновой части подсолнечника, зернобобовых, крупяных культур и семенников трав на равнинных полях с уклоном до 8°.

Комбайн производит срез, обмолот, сепарацию, очистку зерна, накопление зерна в зерновом бункере с последующей выгрузкой, а также обеспечивает уборку незерновой части урожая по следующим технологическим схемам.

- укладка соломы в валок;

- измельчение и разбрасывание соломы по полю;

2.2 Технические данные

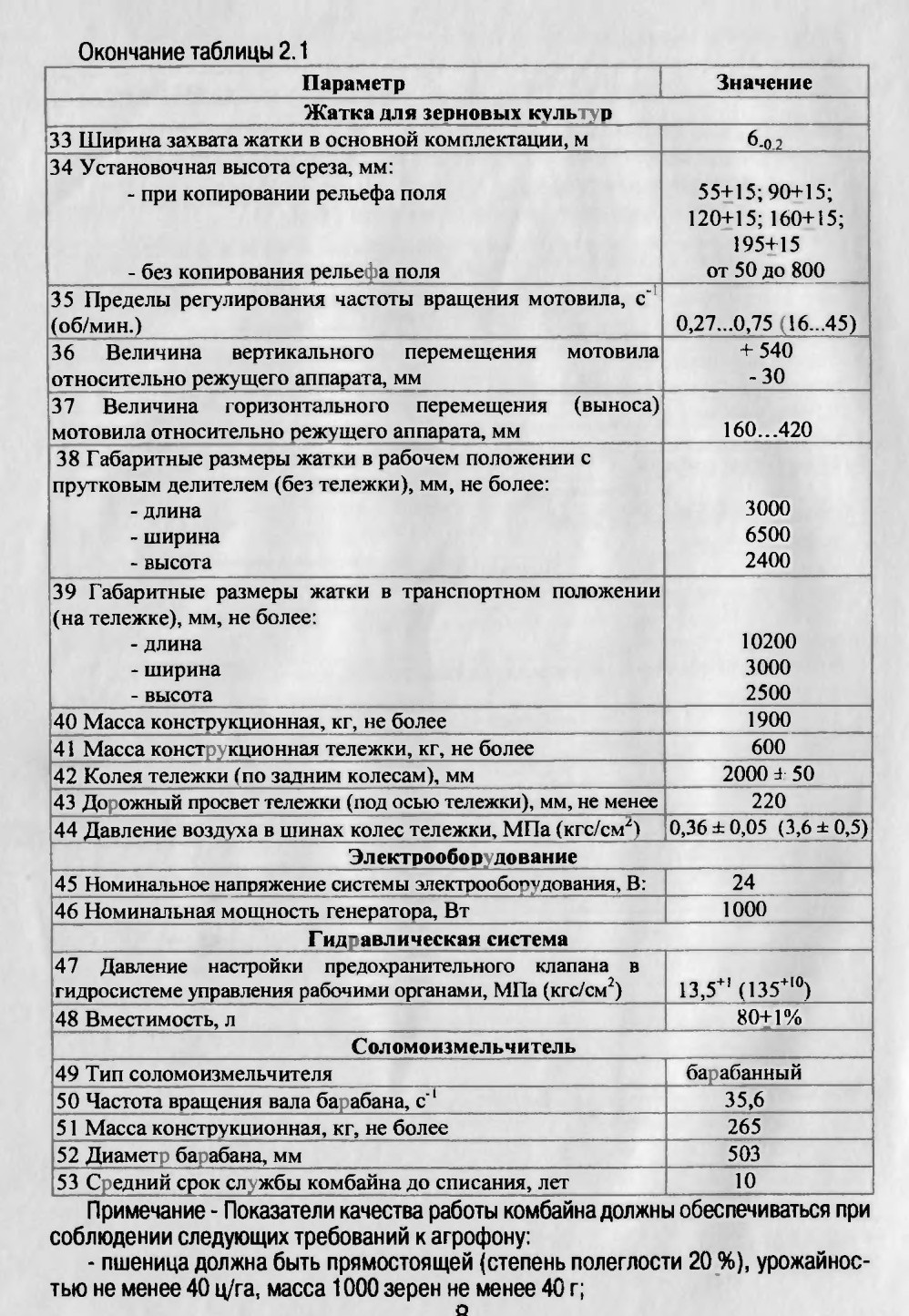

2.2.1 Основные параметры и технические данные комбайна приведены в таблице 2.1.

Таблица 2.1 - Технические данные

Параметр	Значение
1 Марка	КЗС-7
2 Условное название	«Полесье»
3 Тип	самоходный
4 Производительность по зерну за 1 час основного времени, т/ч	10,0...11,5
5 Пропускная способность по хлебной массе (пшенице), кг/с	7.0...8.0
6 Объем бункера зерна, м³, не менее	5
7 Рабочая скорость движения, км/ч	до 8
8 Транспортная скорость движения, км/ч	до 20
9 Габаритные размеры комбайна в основной комплектации, мм, не более: а) в рабочем положении: - длина - ширина - высота б) в транспортном положении: - длина	10500 6500 4500 16800
- ширина	3600
- высота	4000
10 Масса конструкционная (сухая) в основной рабочей комплектации (без учета транспортной тележки), кг	11600+3%
11 Минимальный внутренний радиус окружности поворота, м, не более	7,5

- отношение массы зерна к массе соломы 1:0,8 - 1:1,5;

- влажность соломы от 10 до 20%;

- влажность зерна от 10 до 18%;

- содержание сорной примеси в общей срезаемой массе, не более 1 %;

- уборка должна производится прямым комбайнированием не позднее 7 дней со дня полного созревания пшеницы;

- уклон поля - не более 2°;

- твердость почвы на глубине до 10 см при влажности до 20% должна быть не менее 10кПа;

- колебание глубины борозд относительно их среднего уровня на ширине колеи комбайна должно быть не более 30 мм.

2.3 Краткие сведения об устройстве

2.3.1 Комбайн в основной комплектации состоит из молотилки самоходной 2 (рисунок 2.1) и жатки для зерновых культур 1.

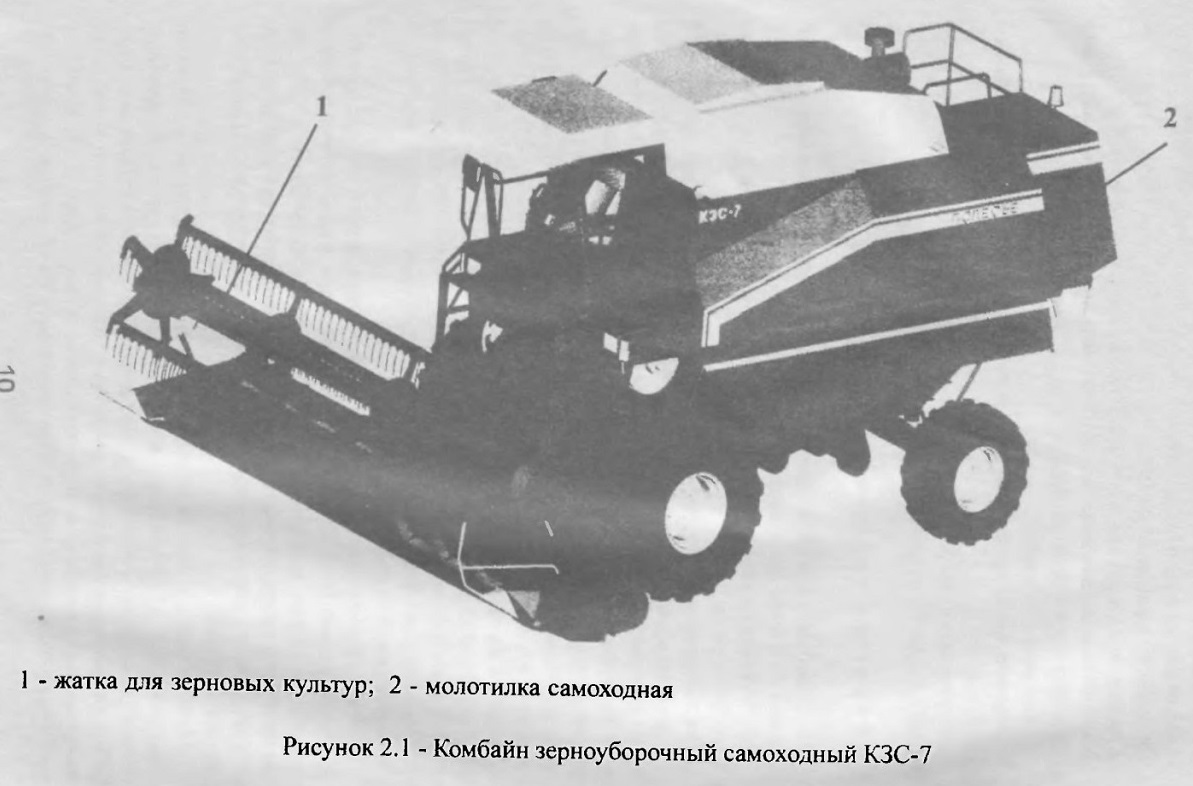

Рисунок 2.1 - Комбайн зерноуборочный самоходный КЗС-7

1 - жатка для зерновых культур; 2 - молотилка самоходная
