Комбайн зерноуборочный самоходный КЗС-7 "Полесье". Инструкция по эксплуатации - часть 5

3 Требования безопасности

3.1 Общие положения

3.1.1 Перед началом эксплуатации комбайна изучите настоящую ИЭ, ИЭ двигателя, кондиционера и точно выполняйте, приведенные в них рекомендации и указания.

3.1.2 К работе на комбайне допускаются лица, прошедшие необходимую подготовку (переподготовку), инструктаж по охране труда и имеющие удостоверение тракториста-машиниста с открытой разрешающей категорией "Д".

3.2Правила безопасности при транспортировании и расконсервации

3.2.1 Строповку производите в местах, обозначенных на молотилке самоходной, жатке, а также в cooтветствии со схемами строповки представленными в настоящей ИЭ, выгрузку - специальными грузоподъемными средствами.

Для погрузочно разгрузочных работ на ступицах мостов ведущих и управляемых колес молотилки самоходной устанавливаются технологические скобы, которые при работе комбайна должны бы и» убраны. Эксплуатация комбайна со скобами не допускается

3.2.2 Управлять комбайном при транспортных переездах оператор должен только сидя, при этом необходимо соблюдать "Правила дорожного движения”. Не превышайте установленной скорости транспортирования - 20 км/ч. Перед началом движения комбайна проверьте функционирование тормозов.

3.2.3 При транспортных переездах комбайна на короткие расстояния с навешенной жаткой штоки гидроцилиндров подъема и горизонтального перемещения мотовила должны быть полностью втянуты, жатка должна быть поднят в верхнее положение и зафиксирована на наклонной камере.

При транспортировании комбайна по дорогам общего пользования дефлектор соломоизмельчителя комбайна должен быть установлен в крайнее верхнее положение, выдвижная секция зернового бункера должна быть введена внутрь бункера и зафиксирована, крышка лаза в бункер должна быть закрыта, жатка должна быть установлена и зафиксирована на транспортной тележке и подсоединена к молотилке самоходной при помощи тягового устройства. Мотовило жатки должно быть полностью опущено вниз и максимально придвинуто к шнеку. Светосигнальное оборудование должно быть подключено.

3.2.4 Транспортирование комбайна своим ходом при отрицательной температуре окружающего воздуха производить с учетом марки рабочей жидкости в гидросистеме привода ходовой части (пункт 5.7.3). При необходимости транспортирование производите буксировкой на жесткой сцепке со скоростью не более 8 км/ч при нейтральном положении рычага коробки передач.

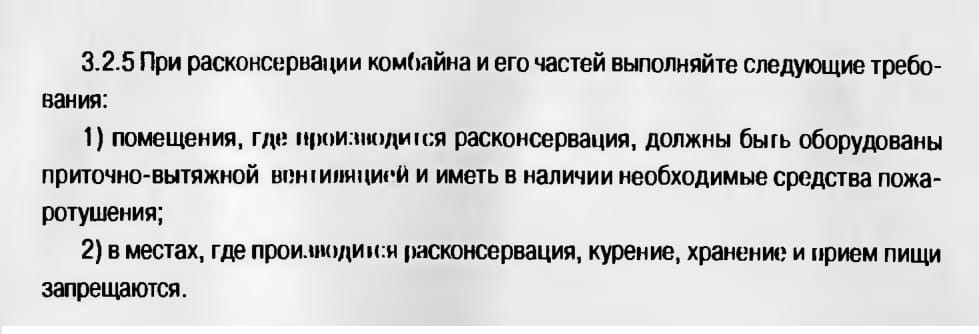

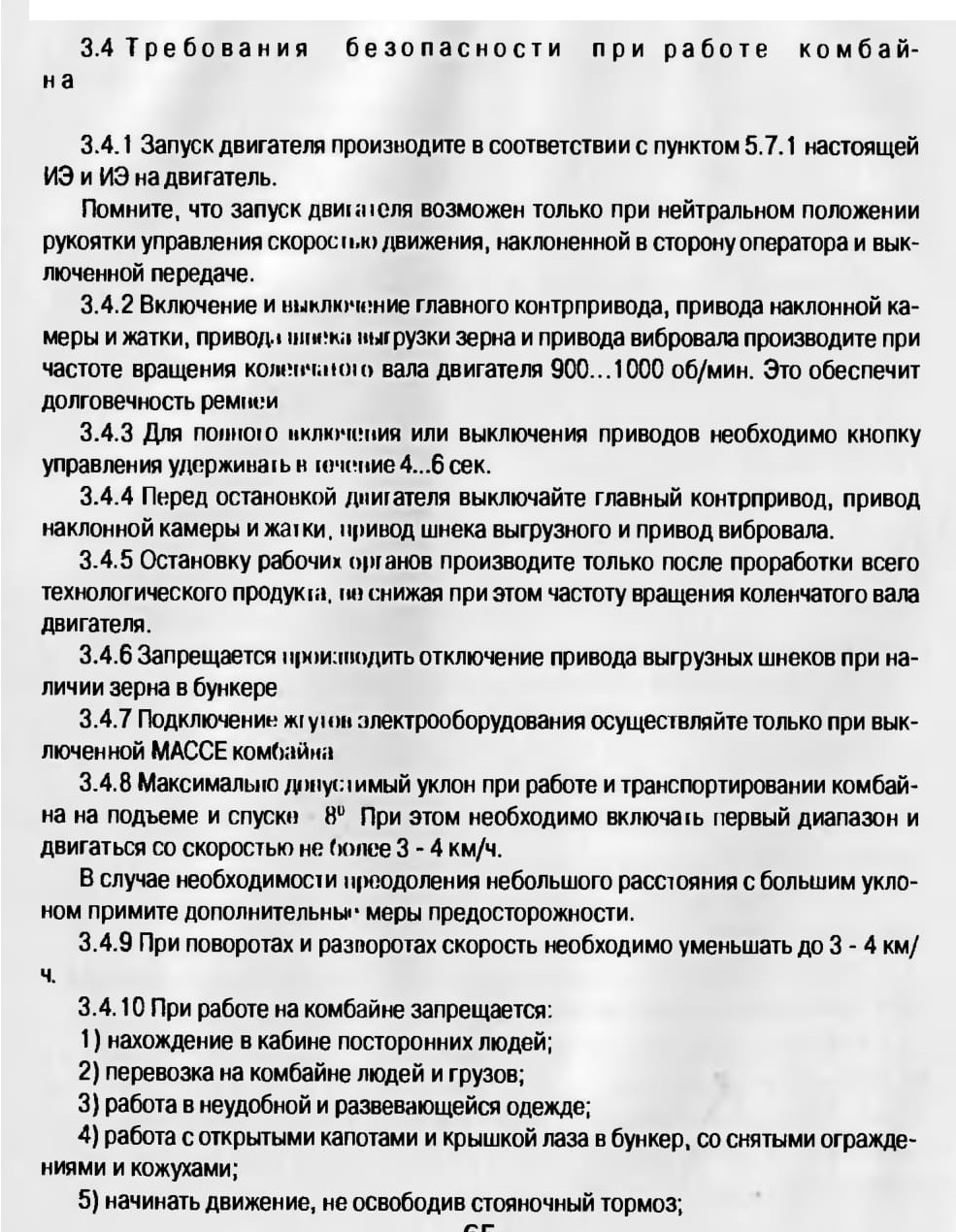

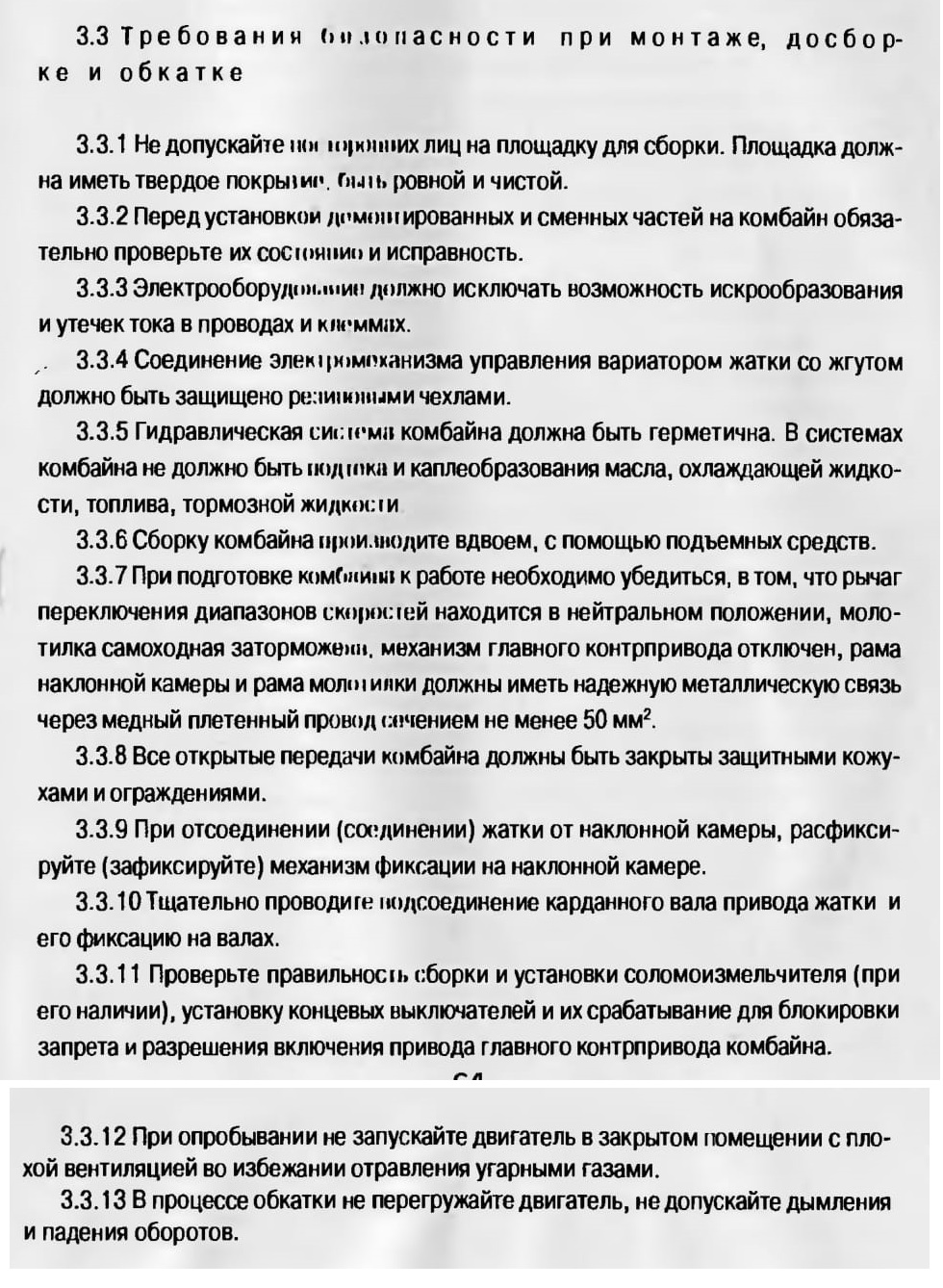

3.4 Требования безопасности при работе комбайна

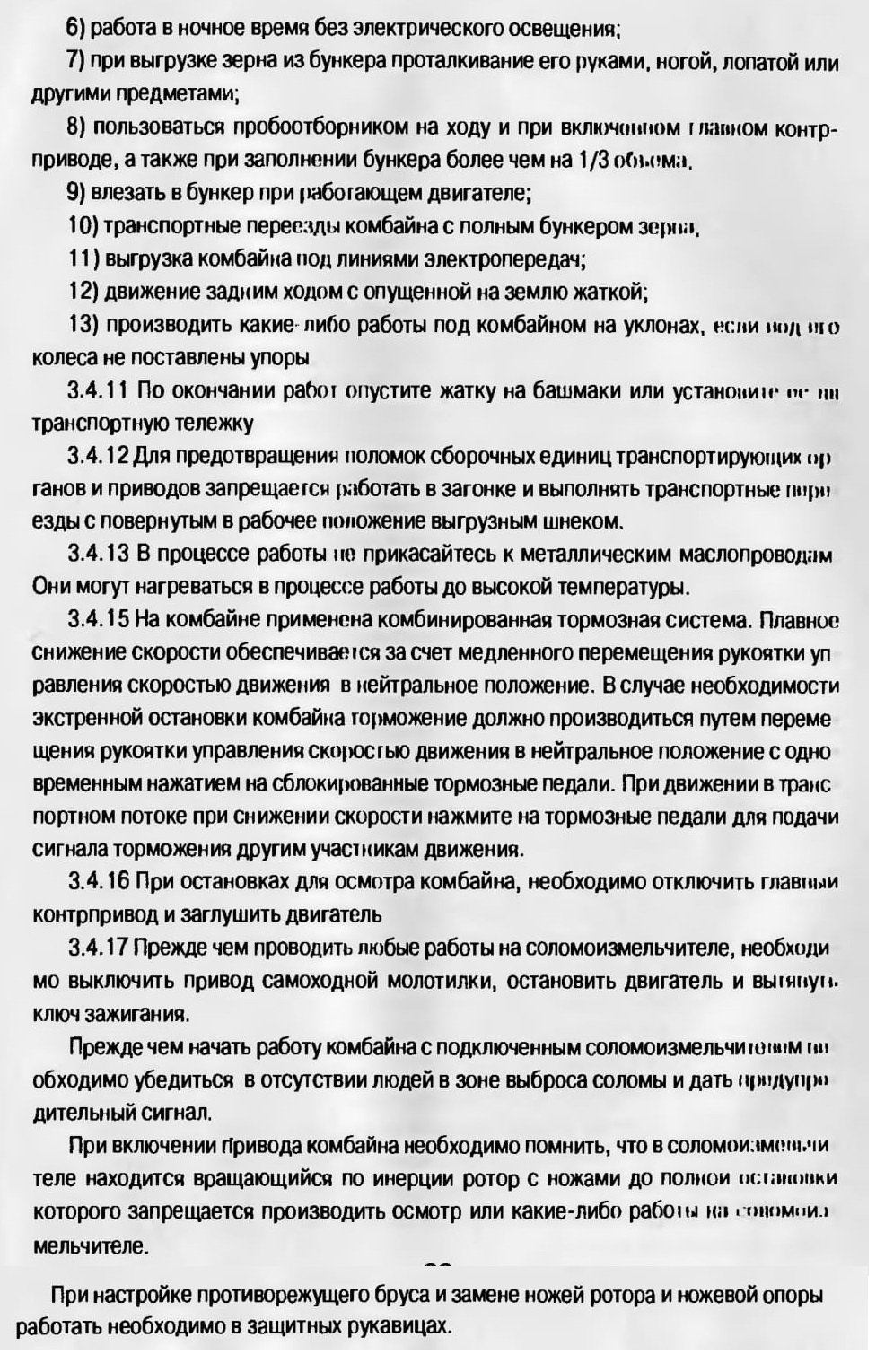

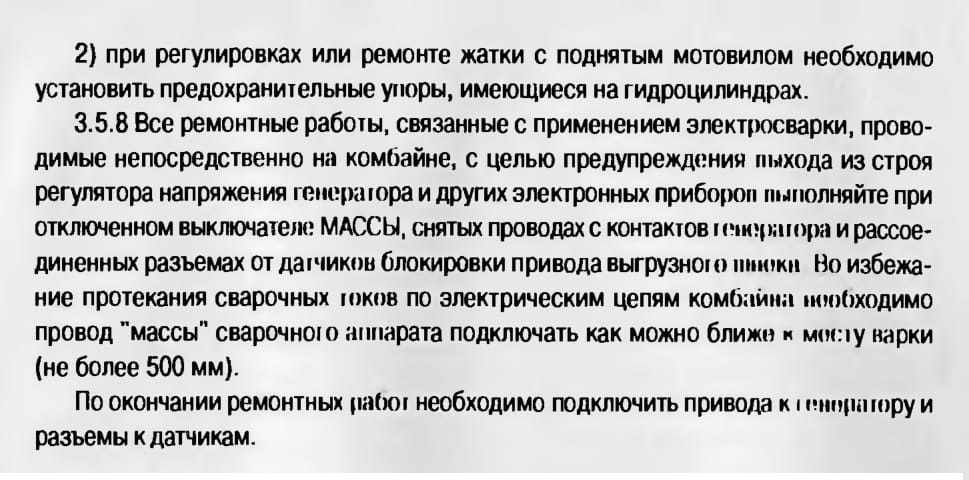

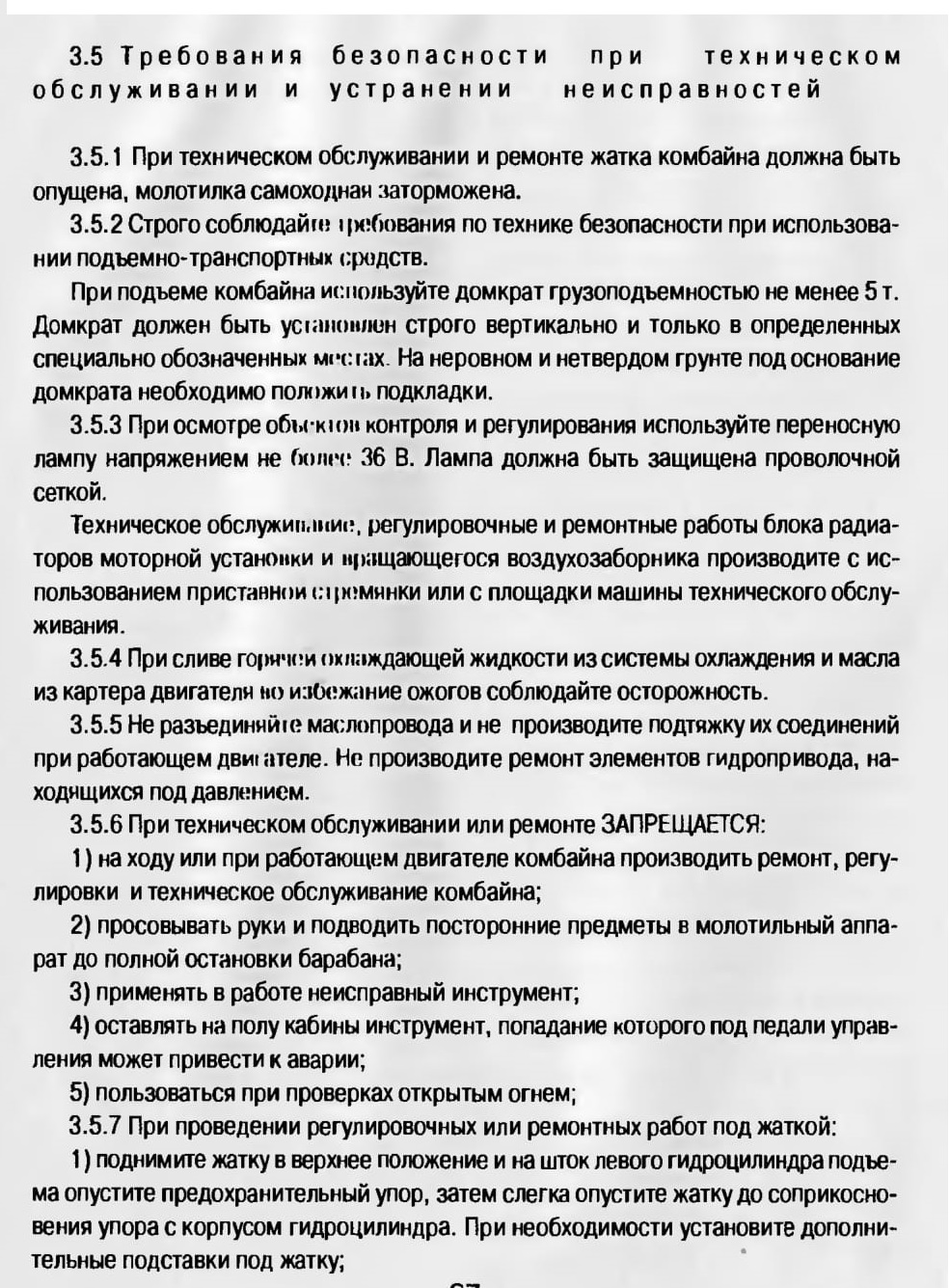

3.5 Требования безопасности при техническом обслуживании и устранении неисправностей

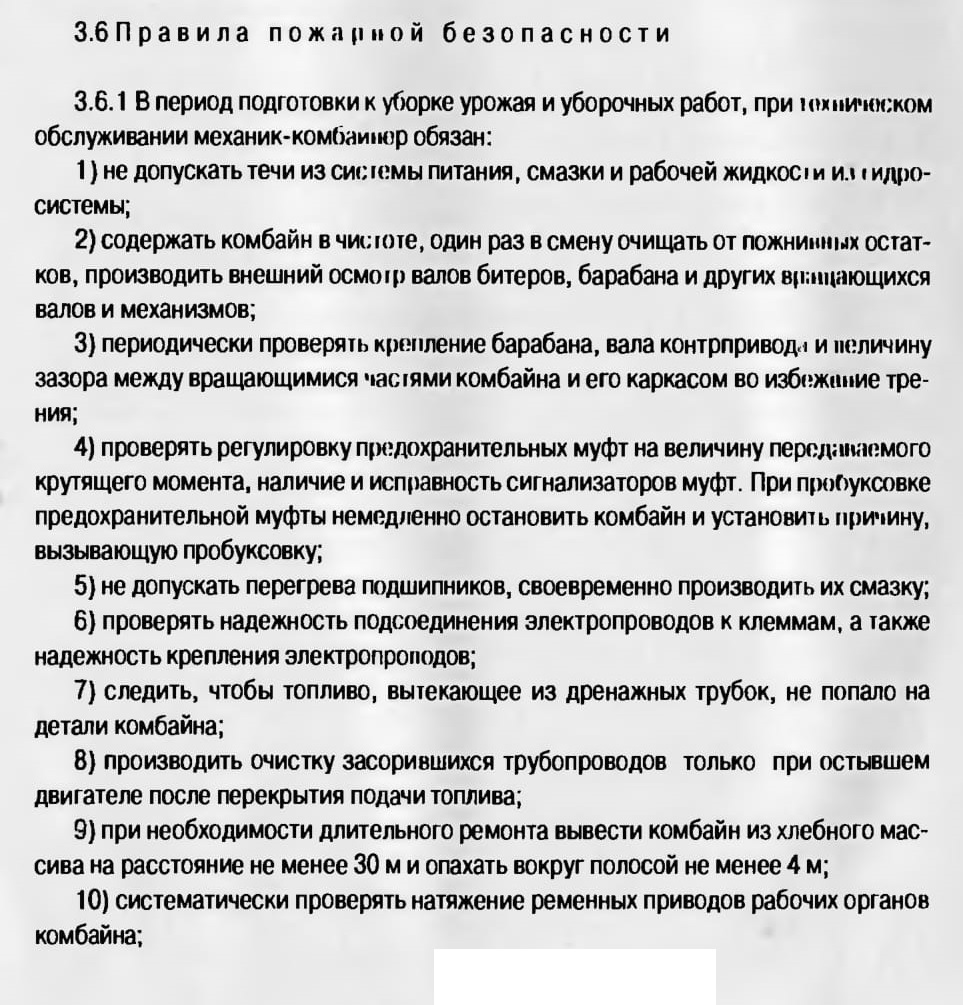

3.6 Правила пожарной безопасности

11) вести систематическое наблюдение за комбайном, и особенно за его следом, чтобы своевременно обнаружить загорание в хлебном массиве;

12) знать обязанности на случай пожара и необходимые действия по вызову пожарной службы; уметь пользоваться первичными средствами пожаротушения, установленными на комбайне: двумя огнетушителями с быстрооткрывающимися креплениями, размещенными на элеваторах, двумя лопатами, закрепленными под боковыми капотами ограждения, двумя швабрами, крепящимися на жатке.

3.6.2 При возникновении пожара в местах уборки урожая необходимо:

1) на хлебных массивах принять меры к тушению огня имеющимися средствами (огнетушителями, водой, швабрами, забрасывая места горения землей);

2) на комбайне принять моры к тушению и выводу комбайна из хлебного массива; в случае воспламенения нефтепродуктов запрещается заливать их водой. Пламя следует гасить огнетушителем, забрасывать землей, песком или накрывать брезентом, войлоком.

3.6.3 ЗАПРЕЩАЕТСЯ:

1) работать на комбайне, но обеспеченном освидетельствованными о годности огнетушителями и другими исправными средствами пожаротушения;

2) запускать двигатель при неисправных системах гидравлики и подачи топлива;

3) выгружать зерно из бункера комбайна в машины, выхлопные трубы которых не оснащены искрогаситлями (для двигателей с турбонаддувом установка искрогасителей не требуется);

4) сжигать пожнивные осинки в период уборки урожая;

5) курить, производив сварочные работы, применять все виды открытого огня, находясь в хлебных массивах и на расстоянии менее 30 м от них, а также при заправке комбайна топливом и маслами.

4 Органы управления и приборы
4.1 Органы управления

4.1.1 Расположение органов управления комбайном и оборудование кабины показано на рисунке 4.1.

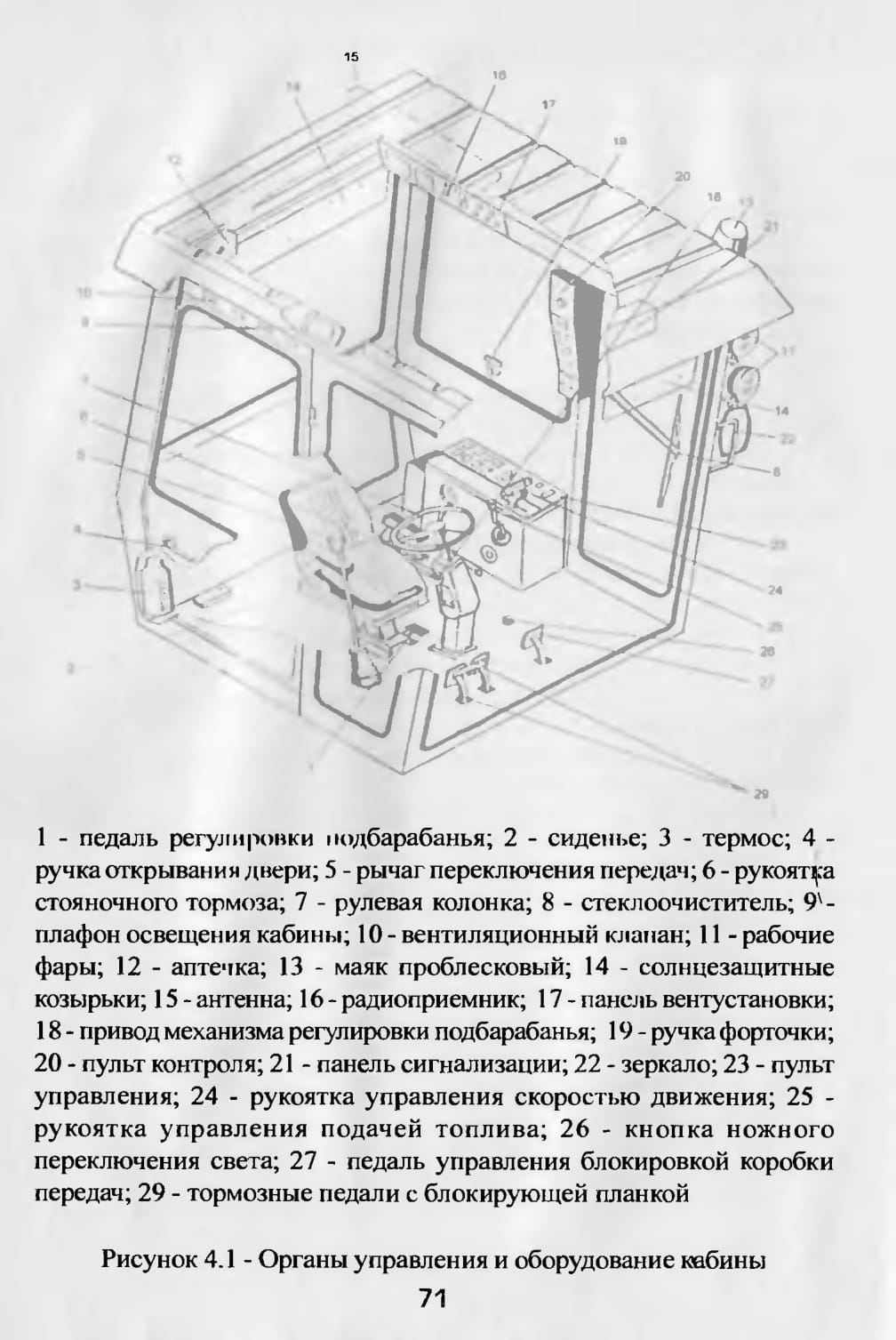

Рисунок 4.1 - Органы управления и оборудование кабины

1 - педаль регулировки нодбарабанья; 2 - сиденье; 3 - термос; 4 -ручка открывания двери; 5 - рычаг переключения передач; 6 - рукоятка стояночного тормоза; 7 - рулевая колонка; 8 - стеклоочиститель; 9'-плафон освещения кабины; 10 - вентиляционный клапан; 11 - рабочие фары; 12 - аптечка; 13 - маяк проблесковый; 14 - солнцезащитные козырьки; 15 - антенна; 16 - радиоприемник; 17 - панель вентустановки;
18 - привод механизма регулировки подбарабанья; 19 - ручка форточки; 20 - пульт контроля; 21 - панель сигнализации; 22 - зеркало; 23 - пульт управления; 24 - рукоятка управления скоростью движения; 25 -рукоятка управления подачей топлива; 26 - кнопка ножного переключения света; 27 - педаль управления блокировкой коробки передач; 29 - тормозные педали с блокирующей планкой

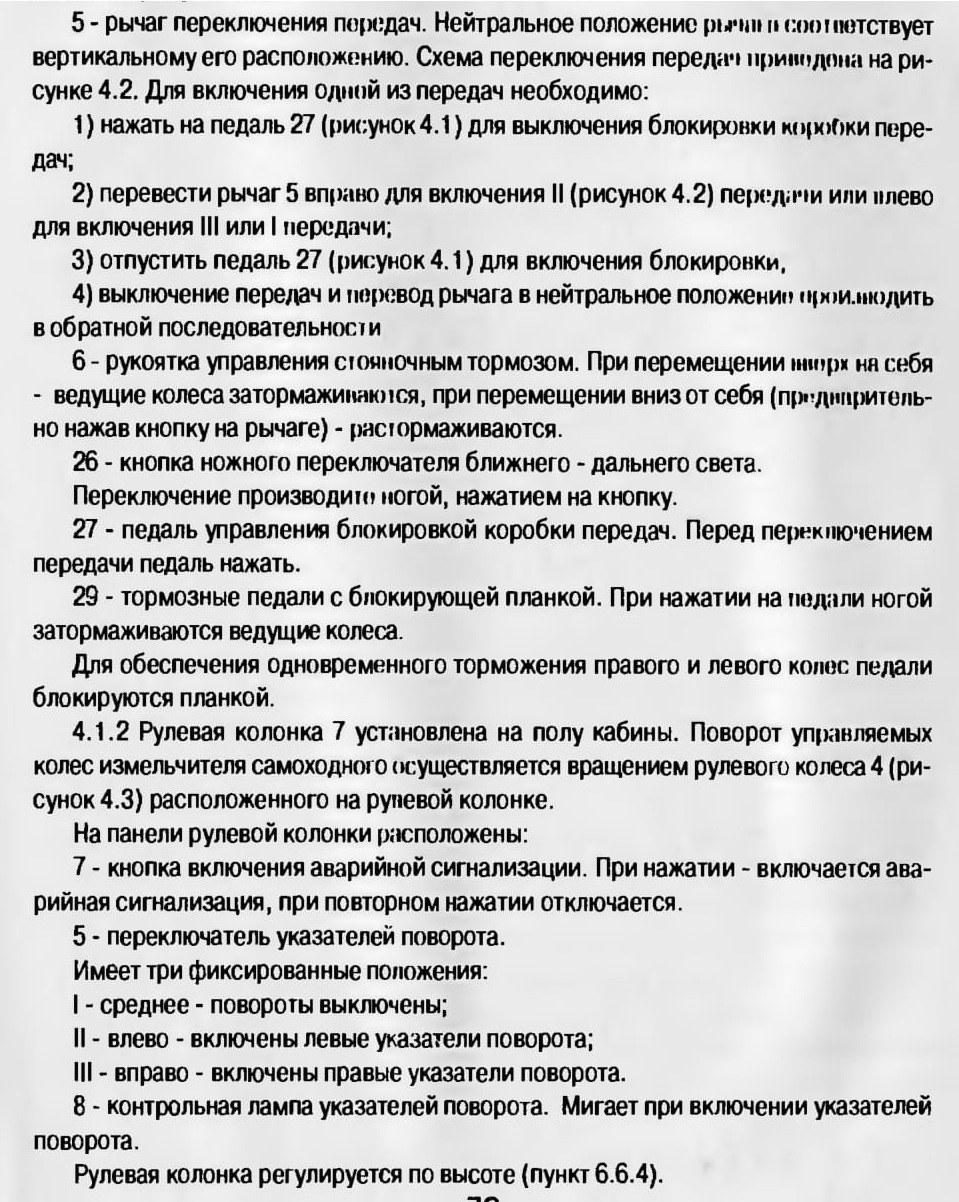

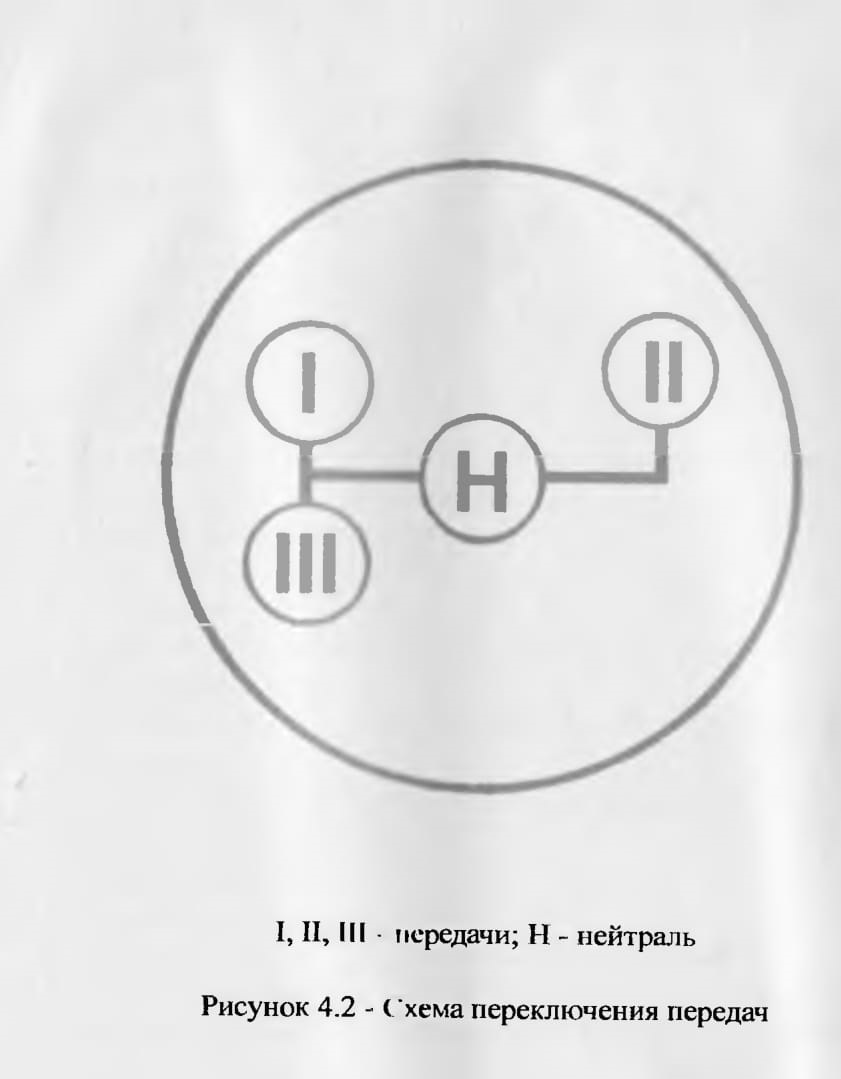

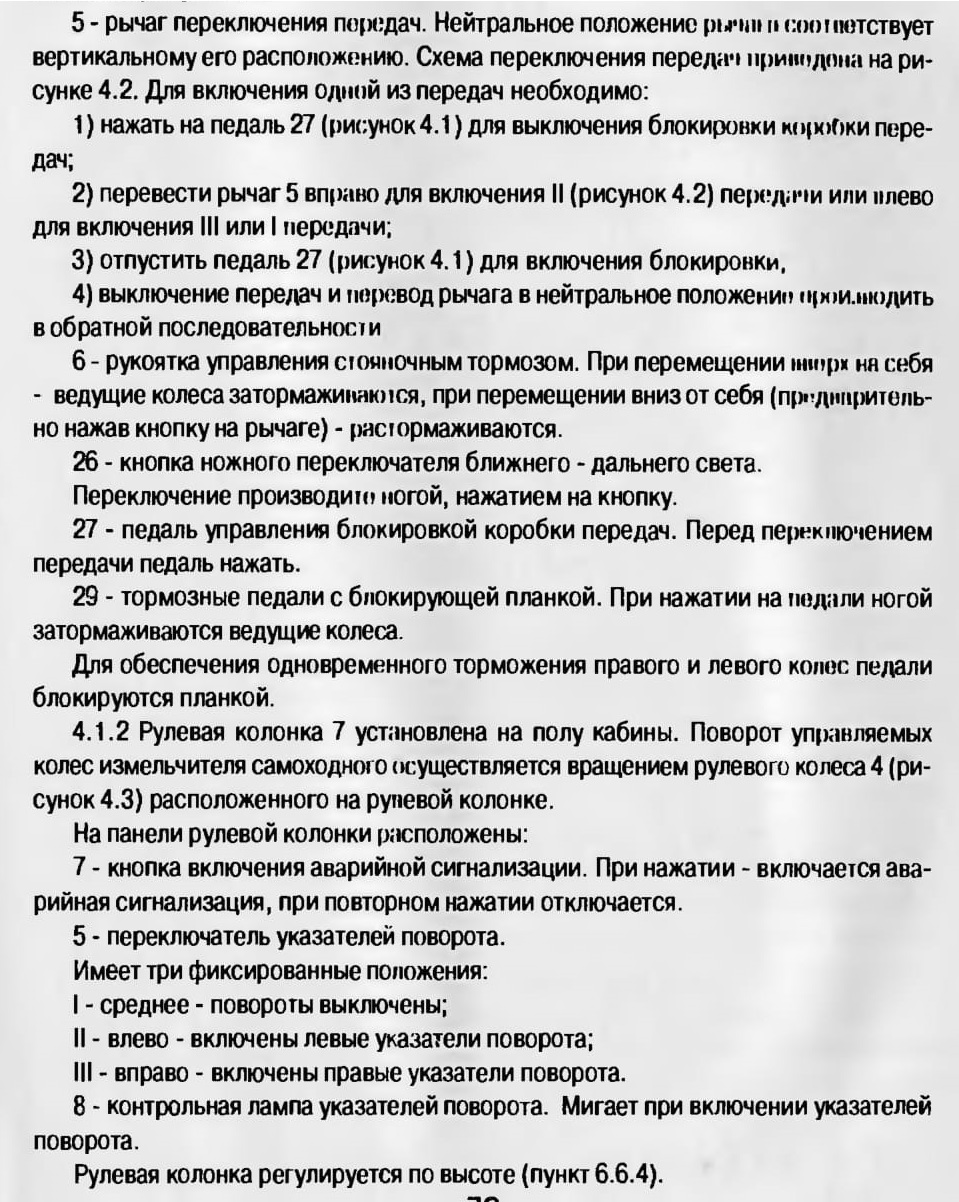

Рисунок 4.2 - Схема переключения передач

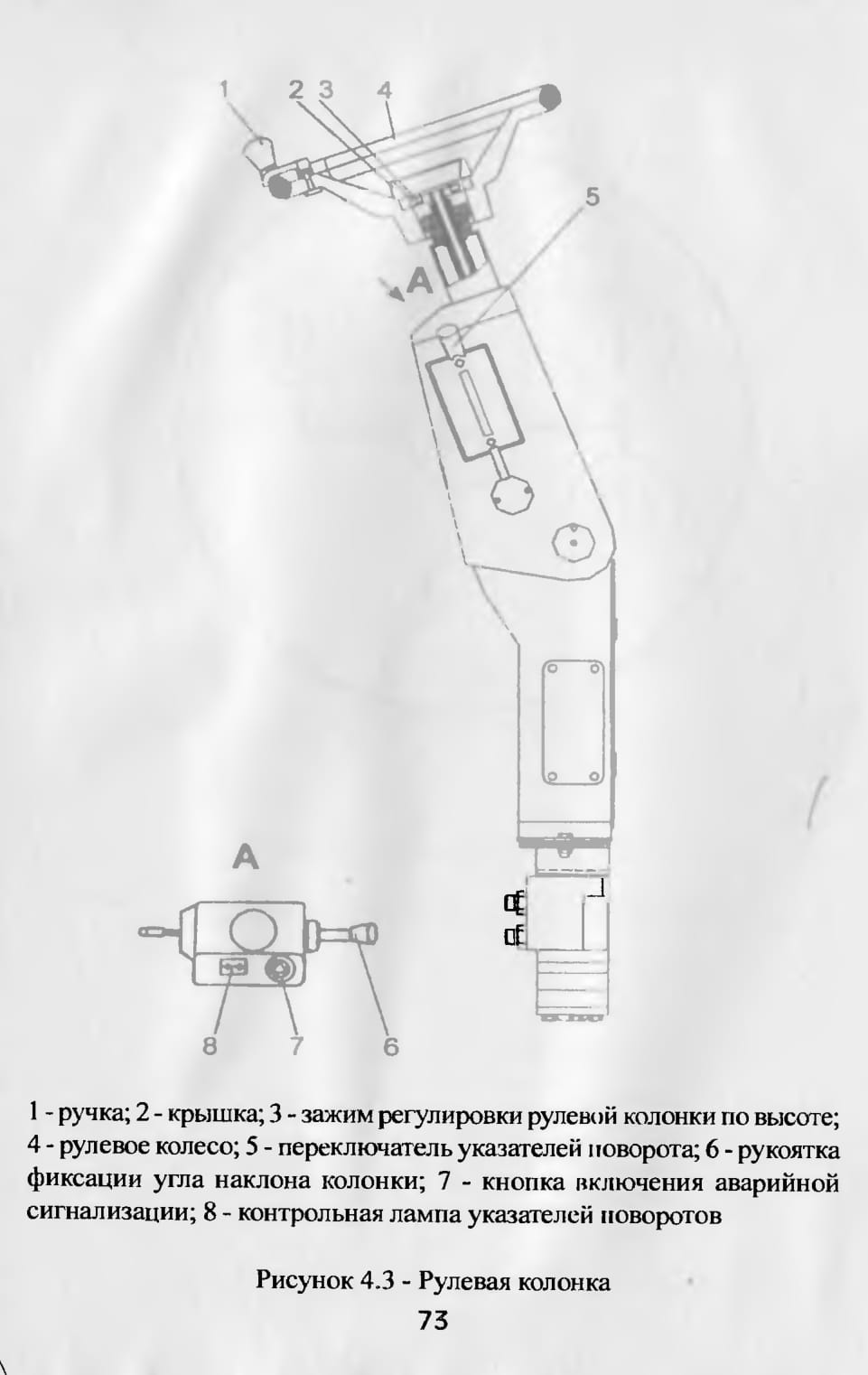

Рисунок 4.3 - Рулевая колонка 73

1 - ручка; 2 - крышка; 3 - зажим регулировки рулевой колонки по высоте; 4 - рулевое колесо; 5 - переключатель указателей поворота; 6 - рукоятка фиксации угла наклона колонки; 7 - кнопка включения аварийной сигнализации; 8 - контрольная лампа указателей поворотов

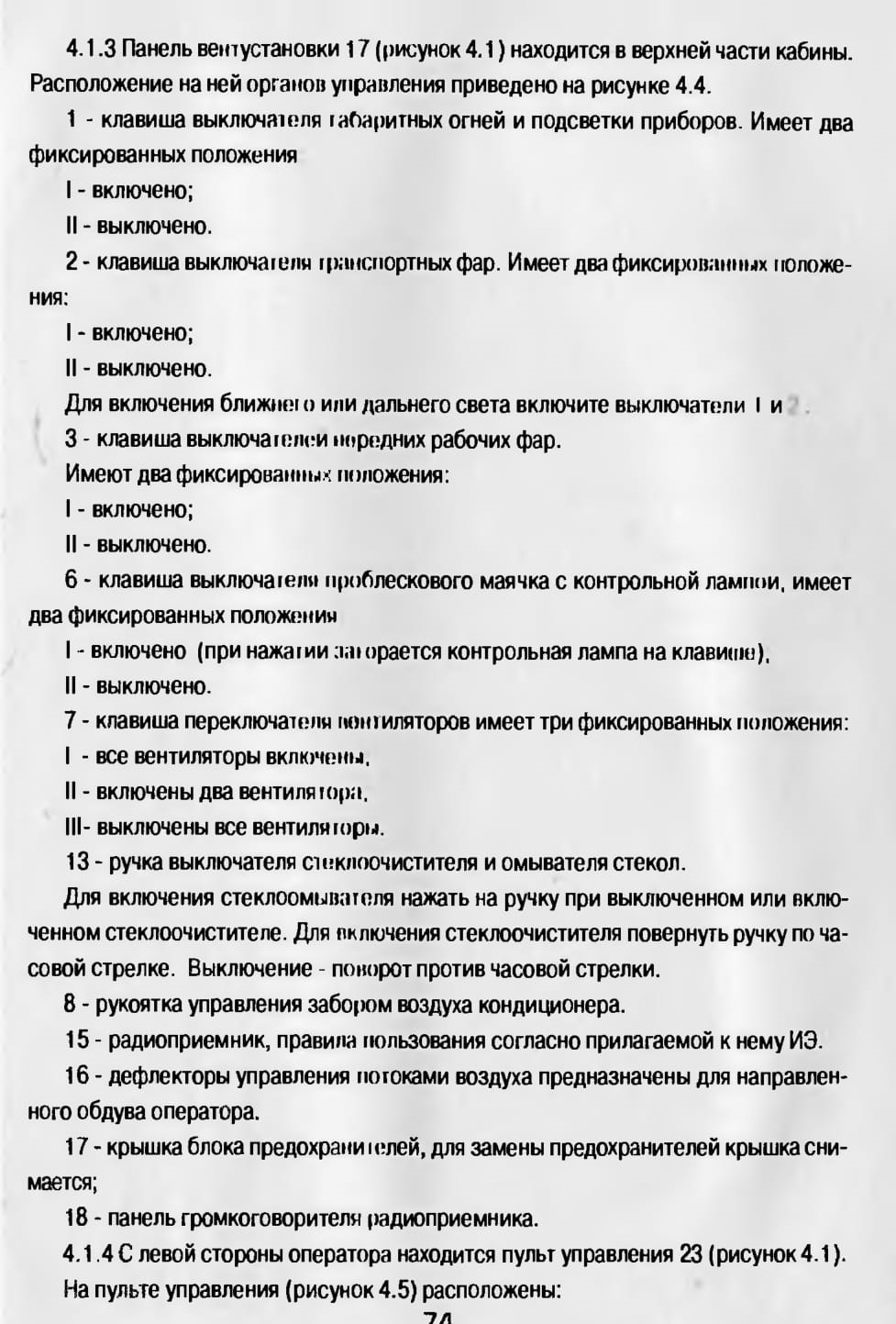

Рисунок 4.4 - Панель вентустановки

1 - клавиша выключателя габаритных огней; 2 - клавиша выключателя транспортных фар; 3 - клавиша выключателя передних рабочих фар; 4 - резерв; 5 - клавиша выключателя фары выгрузного шнека; 6 -клавиша выключателя проблескового маяка; 7 - клавиша переключателя вентиляторов; 8 - рукоятка управления забором воздуха; 9 - панель управления кондиционером; 10 - ручка регулятора скорости вентилятора кондиционера; 11 - ручка управления термостатом; 12 - дефлекторы кондиционера; 13 - ручка выключателя стеклоочистителя; 15 - радиоприемник; 16 - дефлекторы вентиляторов; 17 - крышка блока предохранителей; 18 - панель громкоговорителя радиоприемника

Рисунок 4.5 - Пульт управления

1 - клавиша управления вентилятором отопителя; 2 - клавиша включения наклонной камеры; 3 - резерв; 4 -клавиша управления перемещением жатки; 5 - контрольная лампа включения реверса наклонной камеры; 6,
14 - кнопки включения реверса наклонной камеры; 7 - тумблер управления вариатором мотовила; 8 - клавиша управления вариатором барабана; 9 - контрольная лампа загрузки гидросистемы силовых гидроцилиндров; 10 - клавиша включения главного контрпривода; 11 - рукоятка управления скоростью движения; 12 -клавиша общего включения электрогидравлики; 13 - резерв; 15 - клавиша включения двигателя рапсового делителя правого; 16 - клавиша включения двигателя рапсового делителя левого; 1 ” - клавиша управления вибратором зернового бункера; 18 - клавиша управления приводом вьгрузного шнека. 19 - клавиша управления поворотом выгрузного шнека: 20 - резерв: 21 - рукоятка управления подачей топлива; 22 - блок предохранителей; 23 - блок диодов и реле
