Комбайн зерноуборочный самоходный КЗС-7 "Полесье". Инструкция по эксплуатации - часть 10

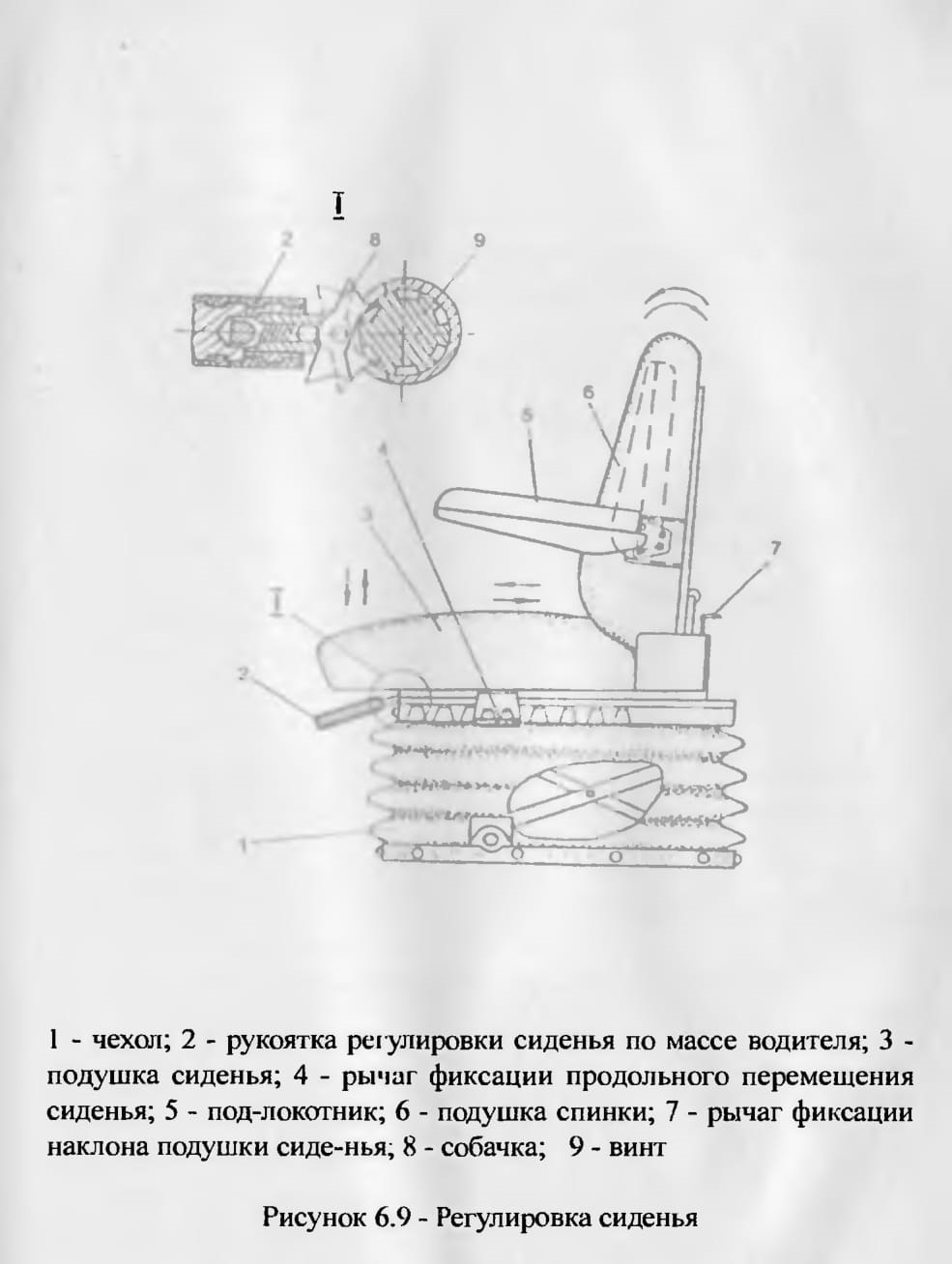

Рисунок 6.9 - Регулировка сиденья

1 - чехол; 2 - рукоятка регулировки сиденья по массе водителя; 3 -подушка сиденья; 4 - рычаг фиксации продольного перемещения сиденья; 5 - под-локотник; 6 - подушка спинки; 7 - рычаг фиксации наклона подушки сиденья, 8 - собачка; 9 - винт

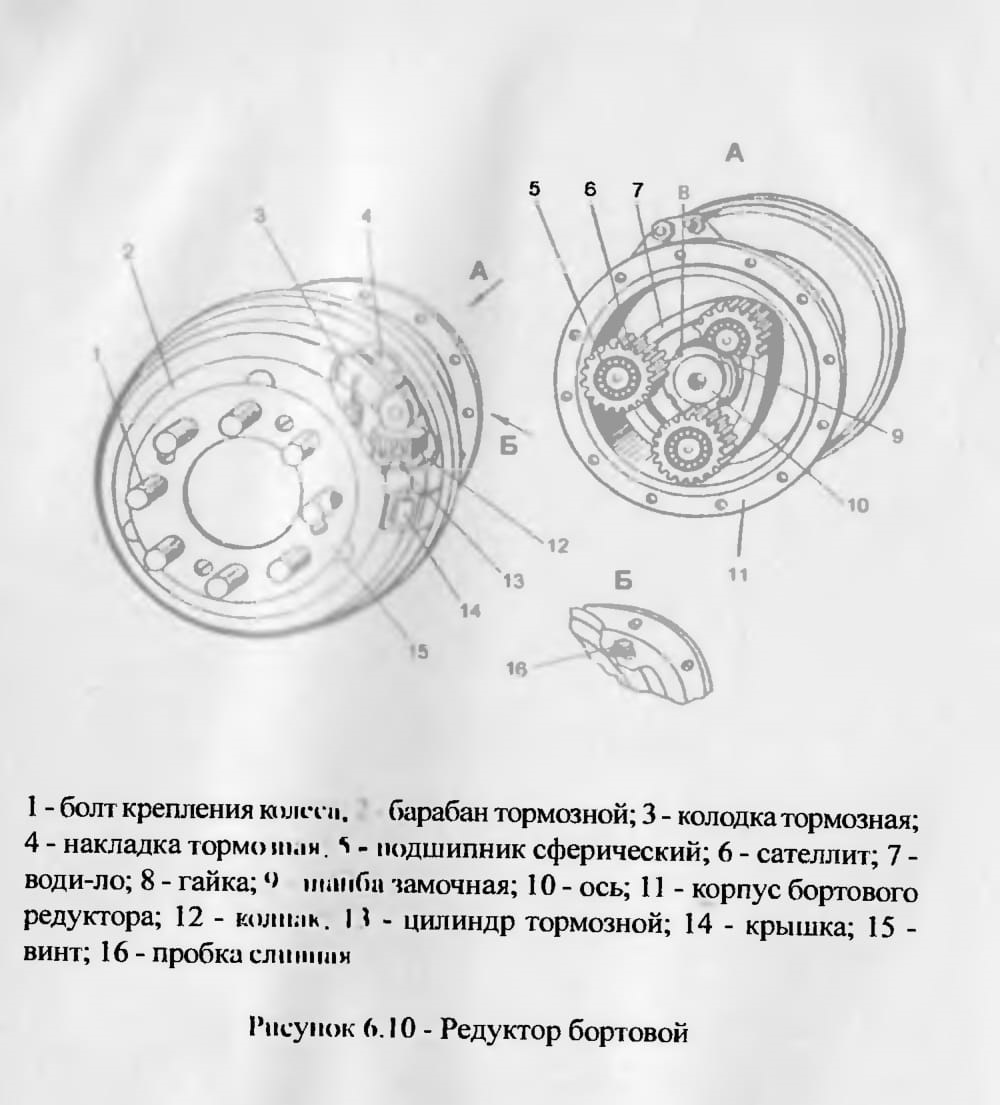

Рисунок 6.10 - Редуктор бортовой

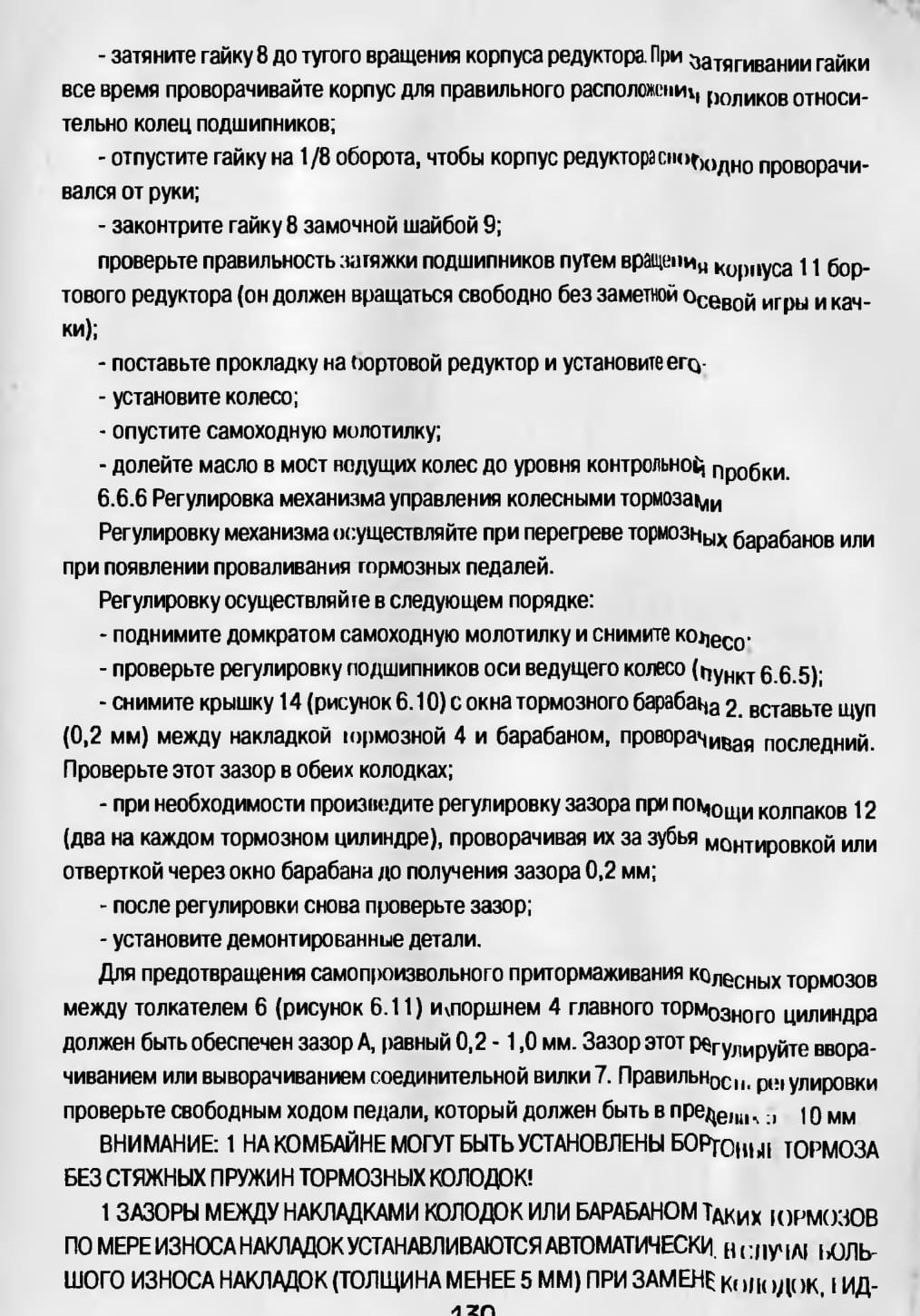

Проверьте вращение колеса попоротом его в двух направлениях. Колесо должно вращаться равномерно и свободно от момента не более 25 Н.м (2,5 кгс.м). При этом осевой люфт не допускается.

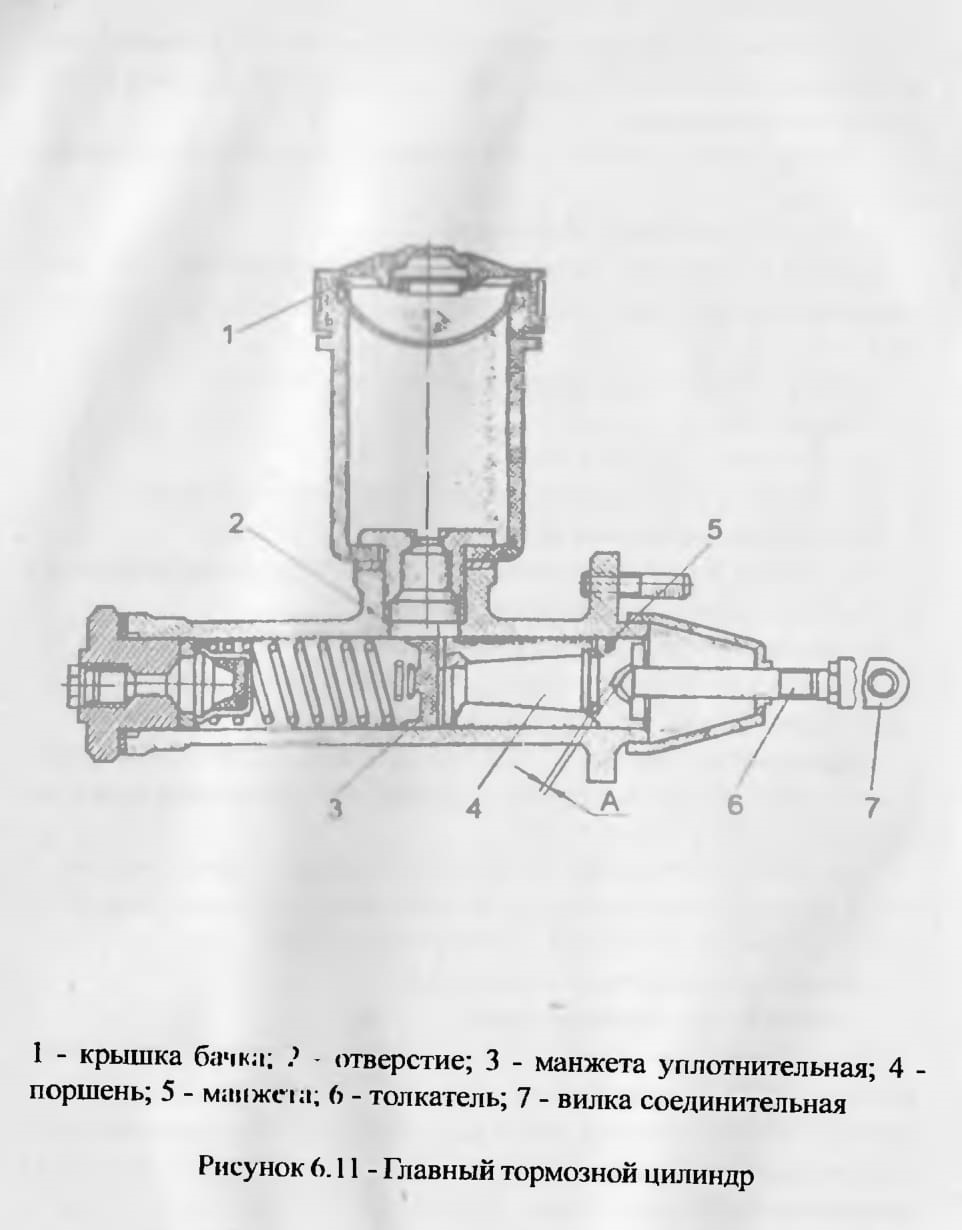

Рисунок 6.11 - Главный тормозной цилиндр

1 - крышка бачки; 2 - отверстие; 3 - манжета уплотнительная; 4 -поршень; 5 - манжет; 6 - толкатель; 7 - вилка соединительная

6.6.8 Регулировки наклонной камеры
6.6.8.1 Регулировка натяжения транспортера

Натяжение транспортера производите вращением гаек натяжного устройства с обеих сторон камеры.

6.6.8.2 Для исключения возможности просыпания зерна сквозь в щели в соединениях щиток в приемной части молотильного аппарата должен плотно прилегать к резиновому уплотнению наклонной камеры. Поджатие щитка производите вращением гайки 8 (рисунок 2.11) при отпущенных контргайках. По окончании регулировки контргайки затянуть.

6.6.8.3 Допуск соосности канавок шкивов 5, 13 ременной передачи 12 должен составлять не более 2,8 мм. Регулировку производите перемещением шкива 13 прокладками. Прогиб ремня в средней части любой ветви от усилия 225 Н должен 28,5 мм.

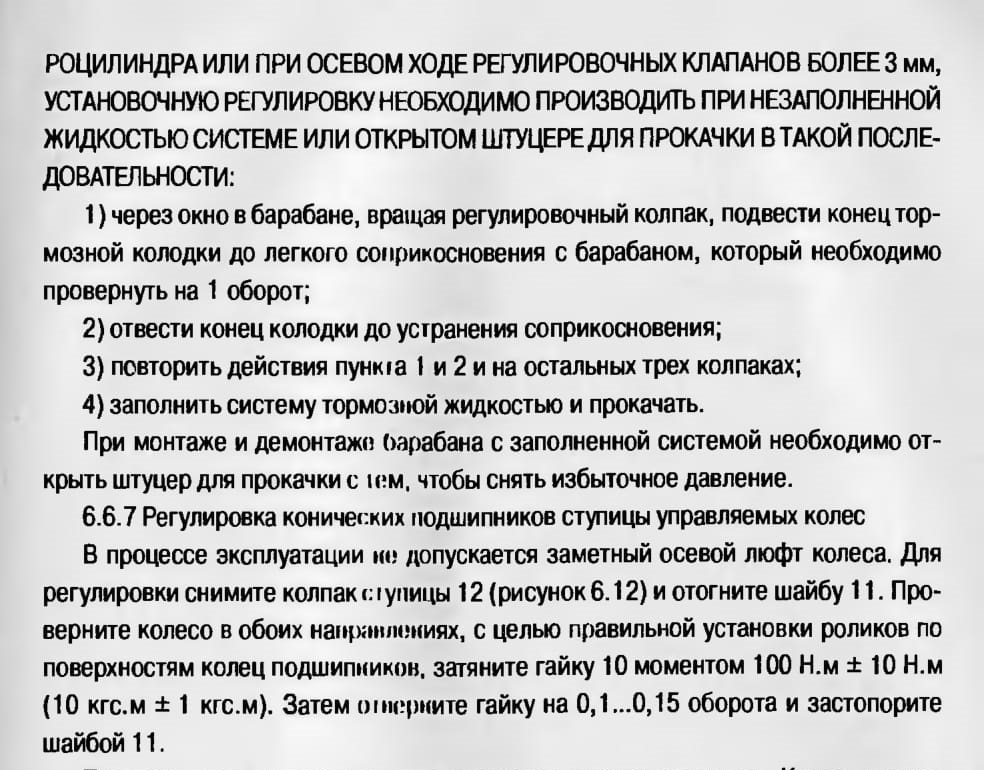

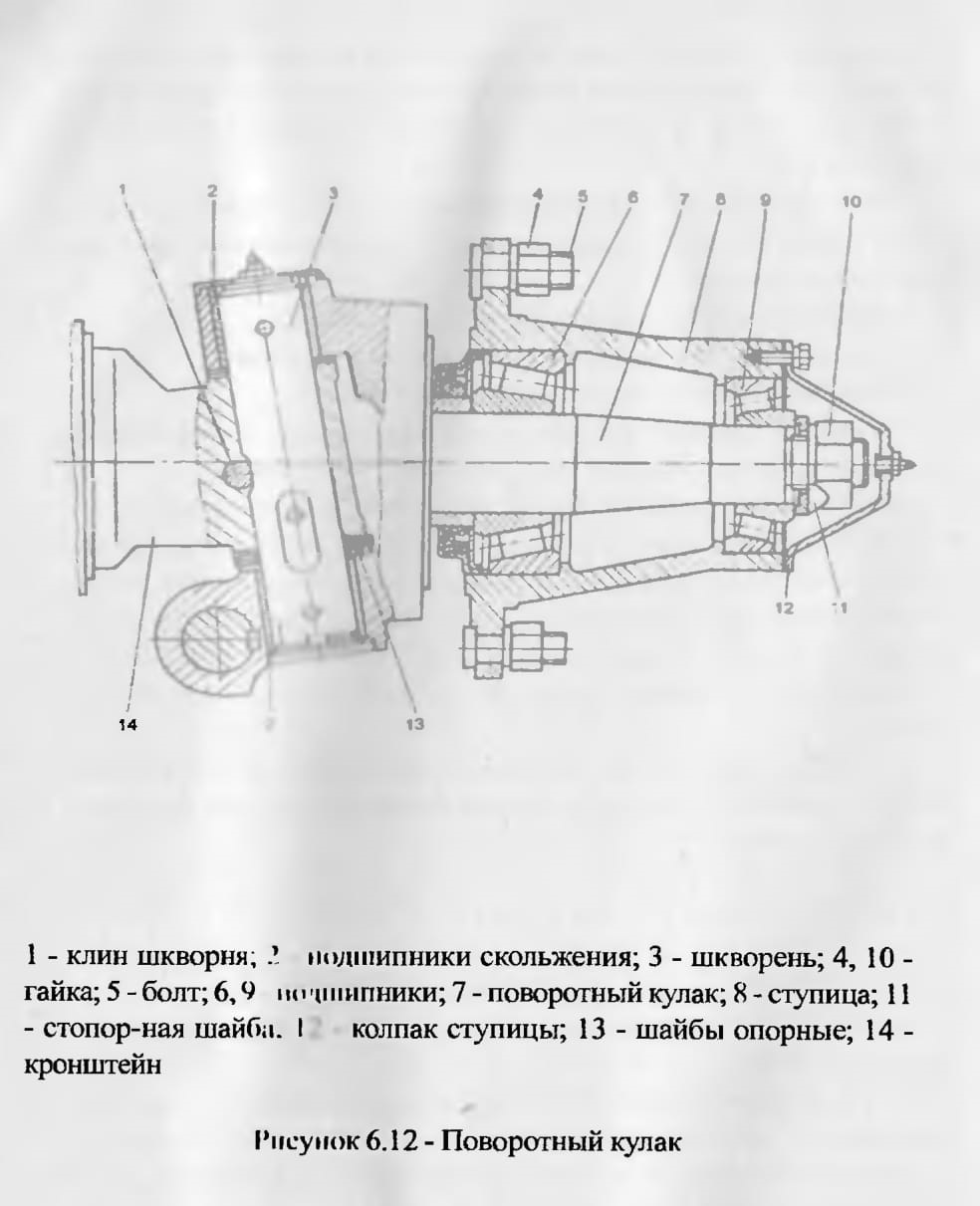

Рисунок 6.12 - Поворотный кулак

6.6.8.4 Отклонение от плоскости венцов звездочек цепной передачи 19 должно быть не более 2 мм. Регулировку производите перемещением звездочки 18 регулировочными кольцами. Стрела провисания ветви цепи при усилии 160±10 Н должна быть 25±6 мм.

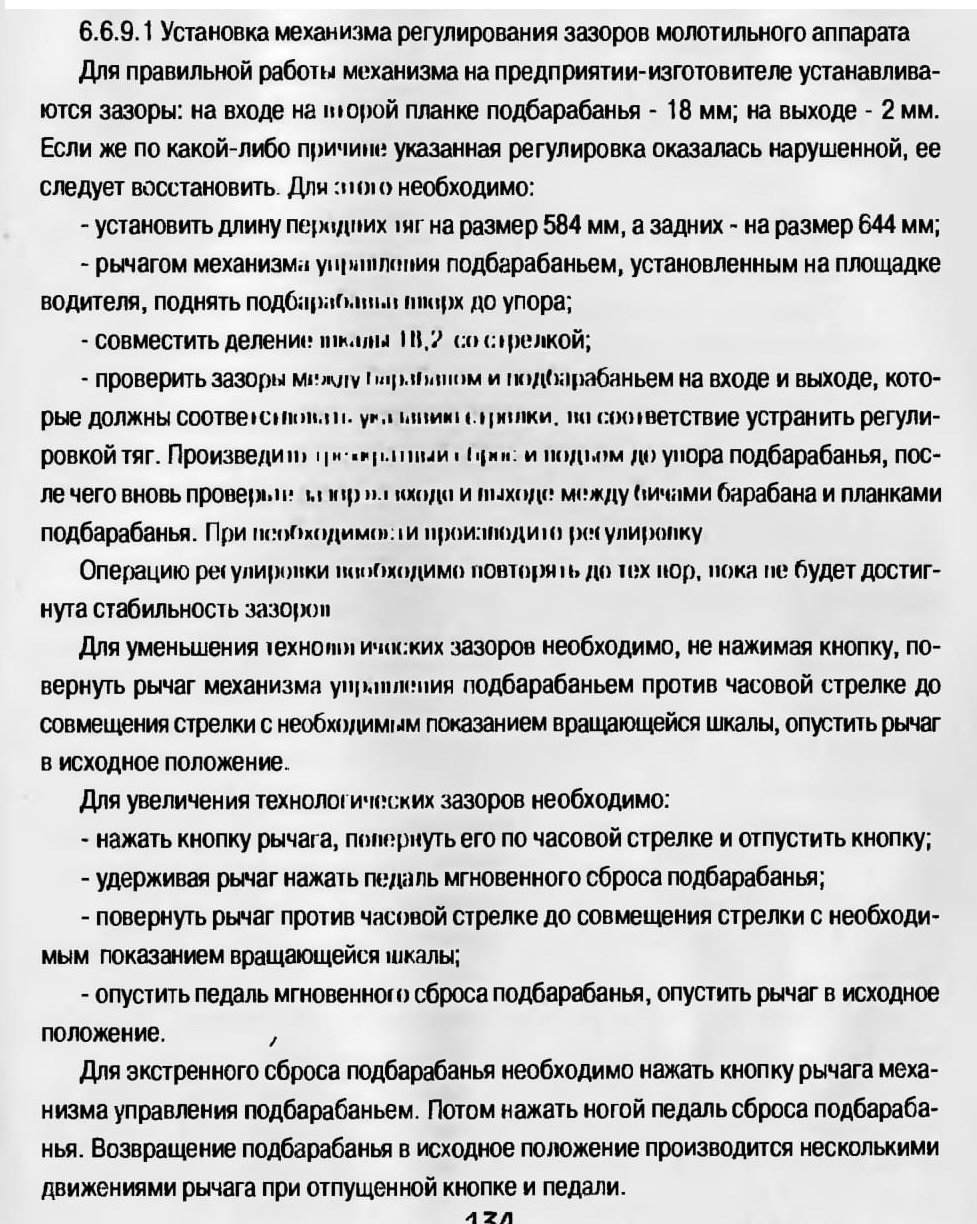

6.6.9 Регулировка молотильного аппарата

ВНИМАНИЕ: ВО ИЗБЕЖАНИЕ АВАРИИ ОТ КАСАНИЯ ПОДБАРАБАНЬЯ О БАРАБАН В ПРОЦЕССЕ РАБОТЫ МОЛОТИЛКИ ИЗМЕНЕНИЕ ДЛИНЫ РЕГУЛИРУЕМЫХ ТЯГ ПРОИЗВОДИТЕ ТОЛЬКО ПРИ ПОДНЯТОМ ДО УПОРА РЫЧАГЕ ТОРСИОННОГО ВАЛА!

6.6.Э.2 При уборке высокостебельных культур установите максимальную частоту вращения молотильного барабана (950... 1000 мин-1), обеспечивающую приемлемый уровень потерь зерна.

При необходимости увеличения оборотов молотильного барабана включите на пульте управления в кабине клавишу управления вариатором барабана 8 (рисунок 4.5), установите нужное число оборотов и закройте вентиль крана 2 (рисунок 6.13) до упора.

При сбрасывании обороти ми вариаторе молотильного барабана отверните гайку рукава на кране 2 на 1... 1,5 оборота и затяните гайку рукава.

6.6.10 Регулировка частоты вращения вентилятора

Величина воздушного мошка, поступающего на очистку регулируется только при включенном главном контрприводе.

Изменение частоты вращения вентилятора и натяжения ремня вариатора вентилятора производится вращением кожуха 3 (рисунок 6.14), который связан с подвижным шкивом 8. Перед регулировкой необходимо отпустить ручку фиксатора 1, вывести из зацепления с валкой 23 стопор 2, после регулировки - стопор 2 ввести в зацепление с втулкой 23 и затянуть ручку фиксатора 1. Числовую величину частоты вращения вентилятора покидывает табло БИЧ в кабине молотилки самоходной. Числа оборотов вентилятора и зависимости от убираемой культуры приведены в таблице 6.3.

6.6.11 Замена сайлент-блоков блоков очистки

Замену сайлент-блокои шатунов решетных станов и стрясной доски производить из комплекта ЗИП

Замену сайлент блоков подвесок решетных станов и стрясной доски производите только парами (с левой и правой стороны очистки одновременно).

При замене сайлент-блоков их обжатие гайками производить:

- для шатунов - при крайнем заднем (или переднем) положении эксцентрика привода очистки;

- для подвесок стрясной доски, верхнего и нижнего рентных станов - при среднем верхнем (или нижнем) положении эксцентрика привода очистки.

При замене сайлент-блоков очистки не допускается наличие на них, а также на поверхностях соприкасающихся с ними, смазки. Перед сборкой рабочие поверхности деталей очистки, соприкасающихся с сайлент-блоками, обезжирить уайт-спиритом ГОСТ 3134-78 или бензином БР-1 или БР-2 ТУ 38.401-67-108-92.

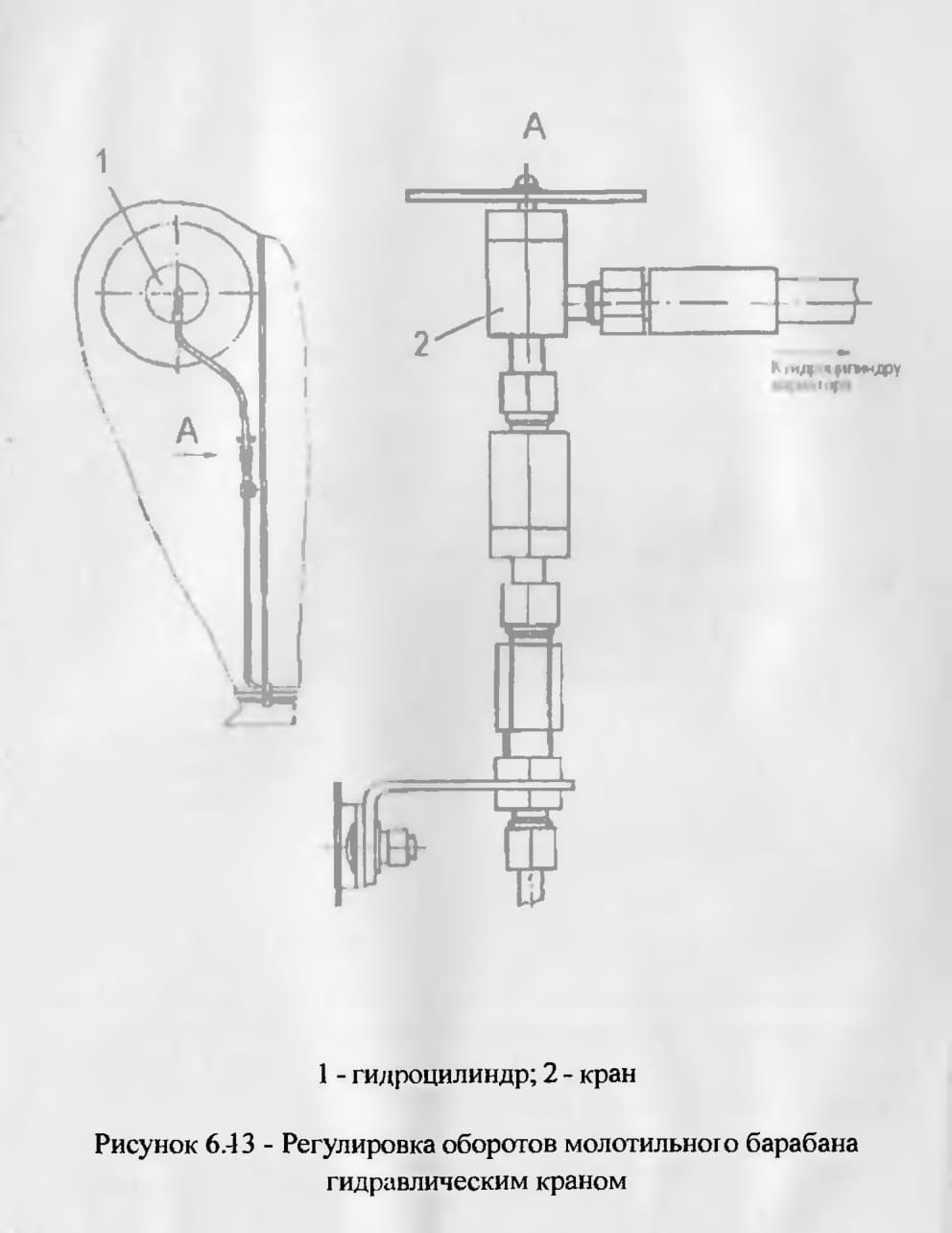

Рисунок 6.43 - Регулировка оборотов молотильного барабана гидравлическим краном

1 -гидроцилиндр; 2 - кран

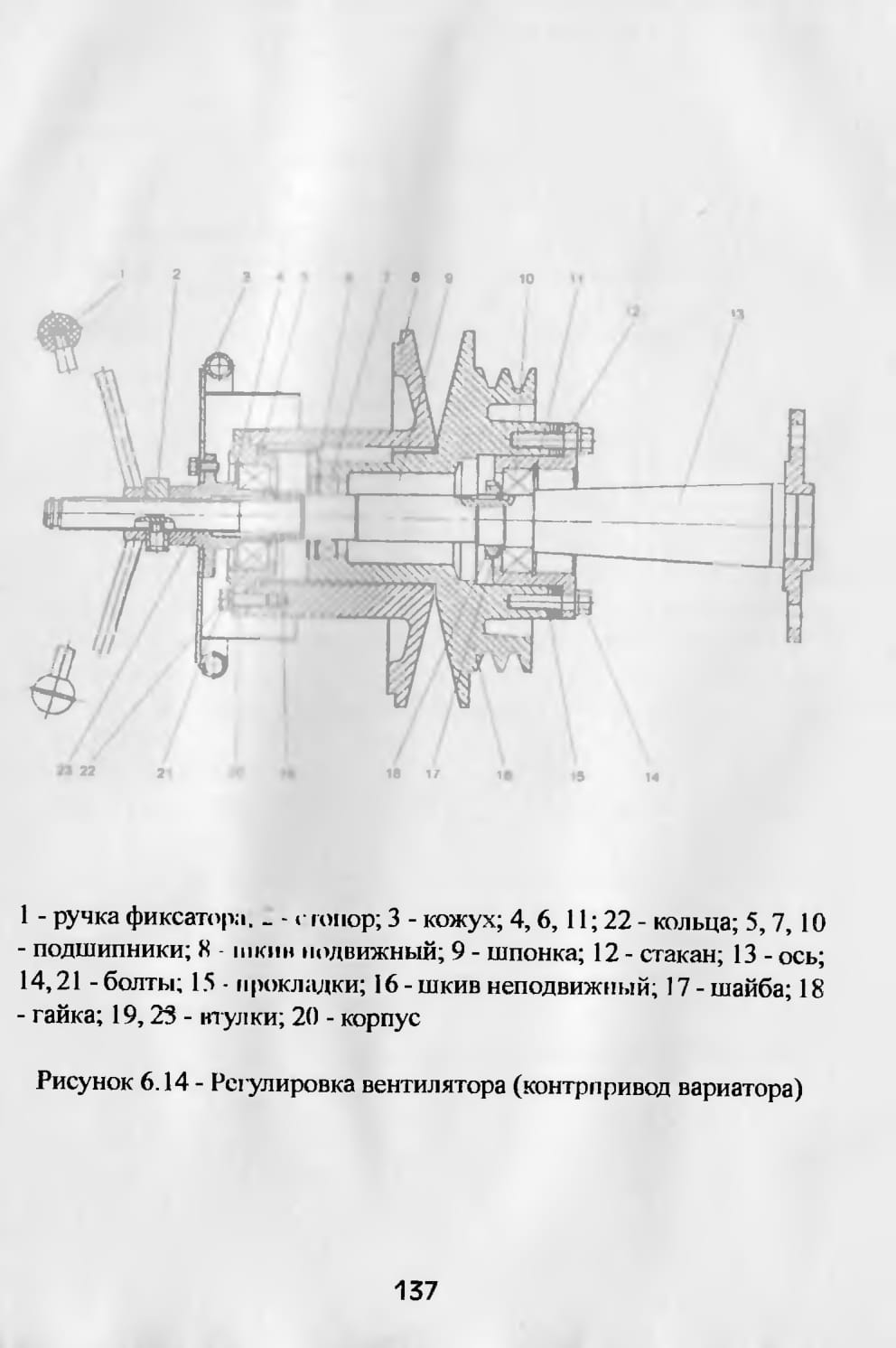

Рисунок 6.14 - Регулировка вентилятора (контрпривод вариатора)

6.6.12 Регулировки бункера и выгрузного шнека

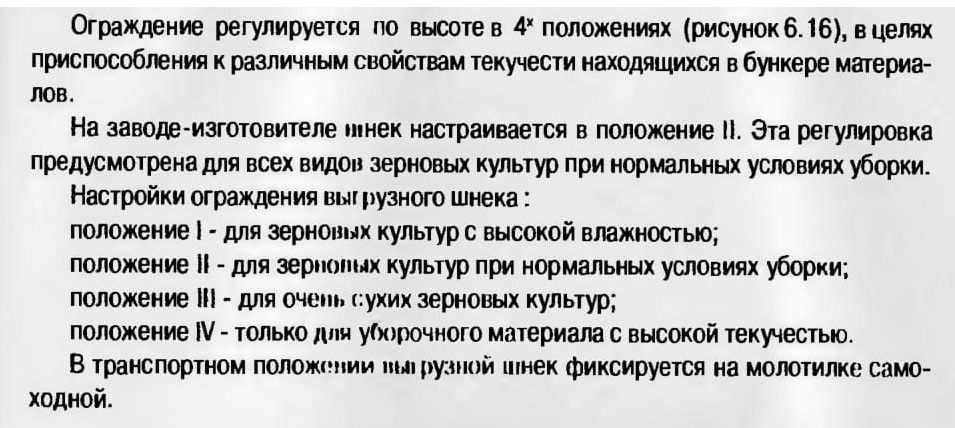

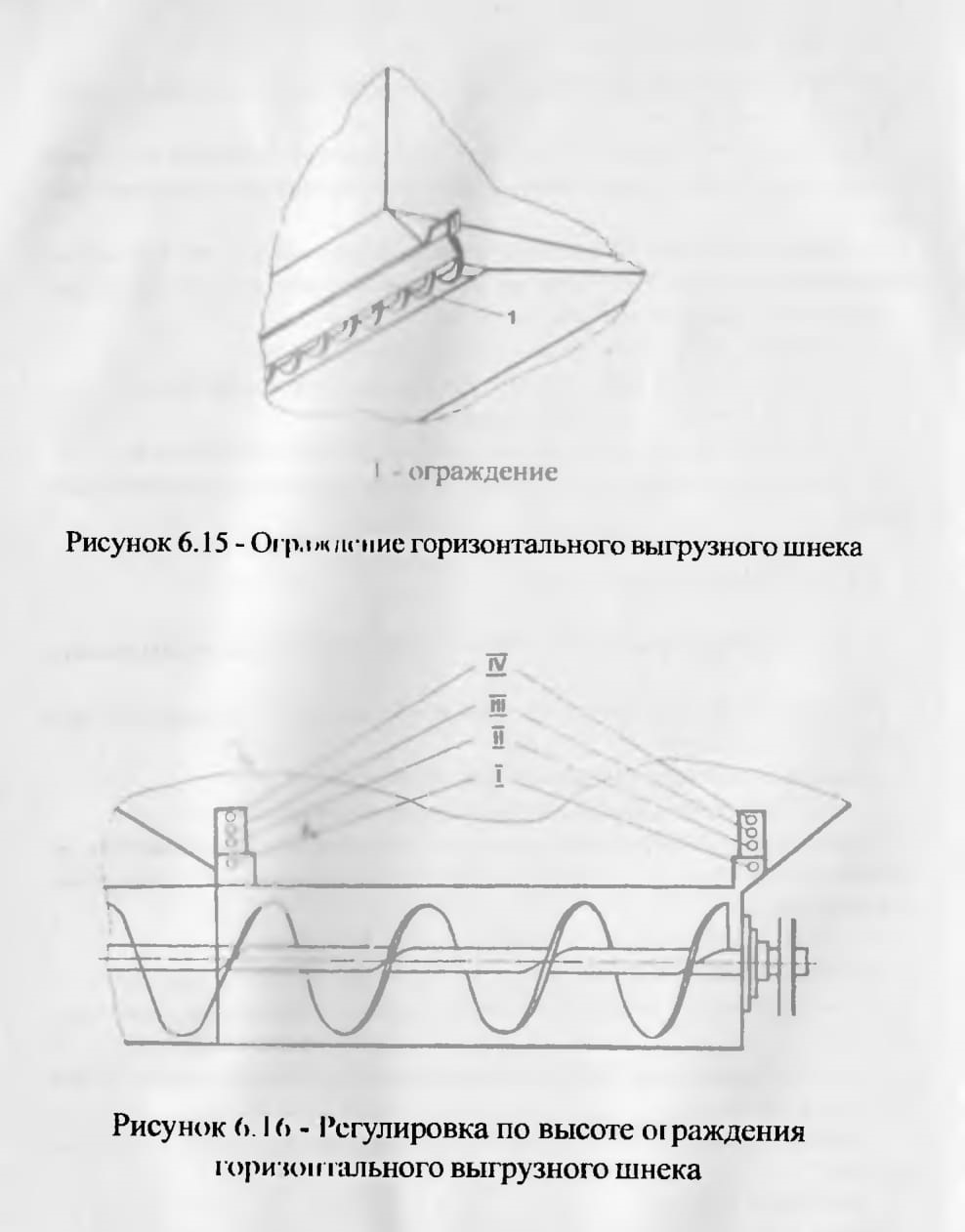

На зерновом бункере над выгрузным шнеком установлено ограждение 1 (рисунок 6.15) в форме крыши.

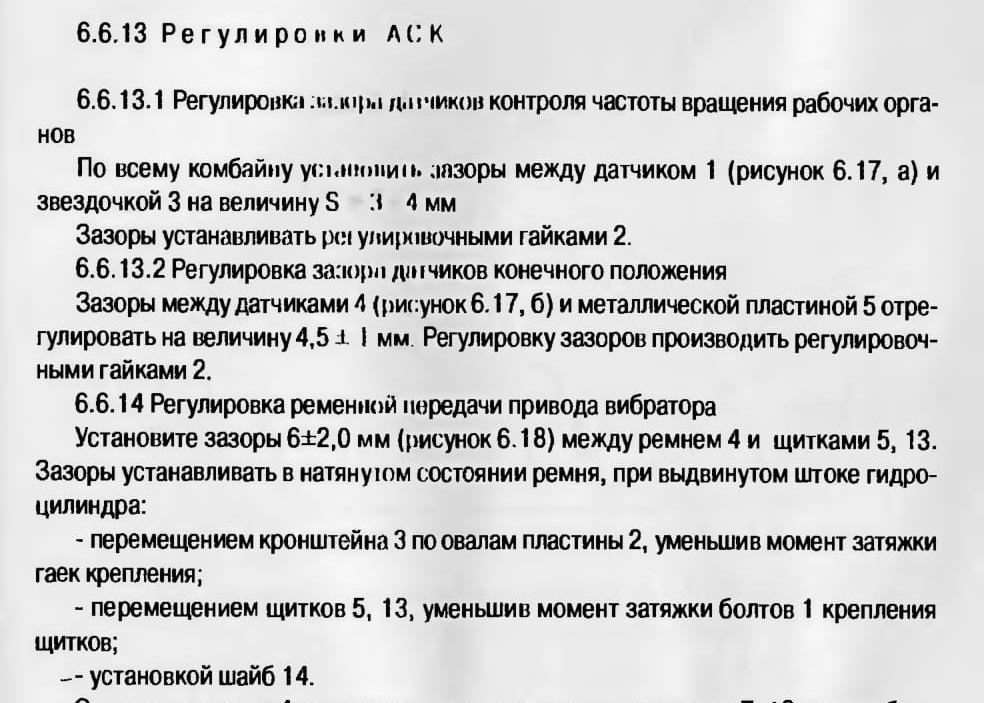

6.6.13 Регулировка АСК

Отклонение ремня 4 от плоскости симметрии канавок шкивов 7,12 должно быть не более 2 мм. Регулировку производите перемещением шкива 7 по валу. После регулировки шкив зафиксировать на валу шпонкой

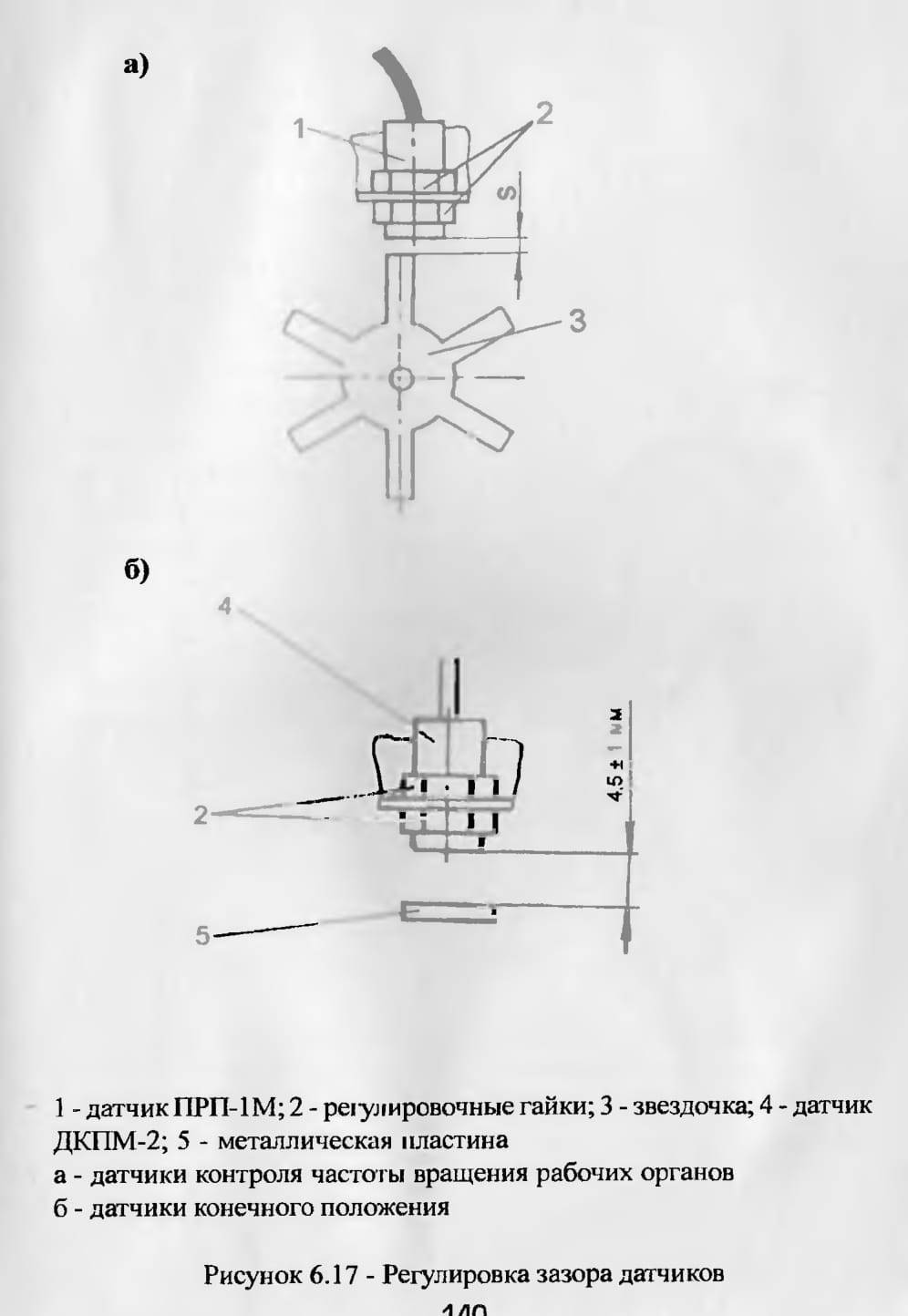

Рисунок 6.17 - Регулировка зазора датчиков

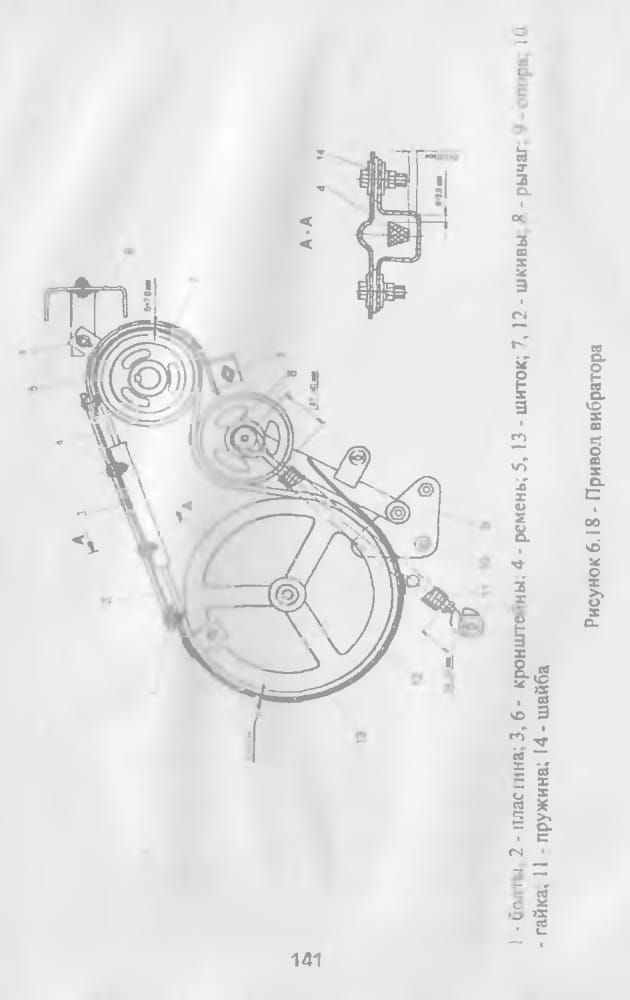

Рисунок 6.18 - Привод вибратора
