Комбайн зерноуборочный самоходный «ЛИДА-1300». Электрические схемы

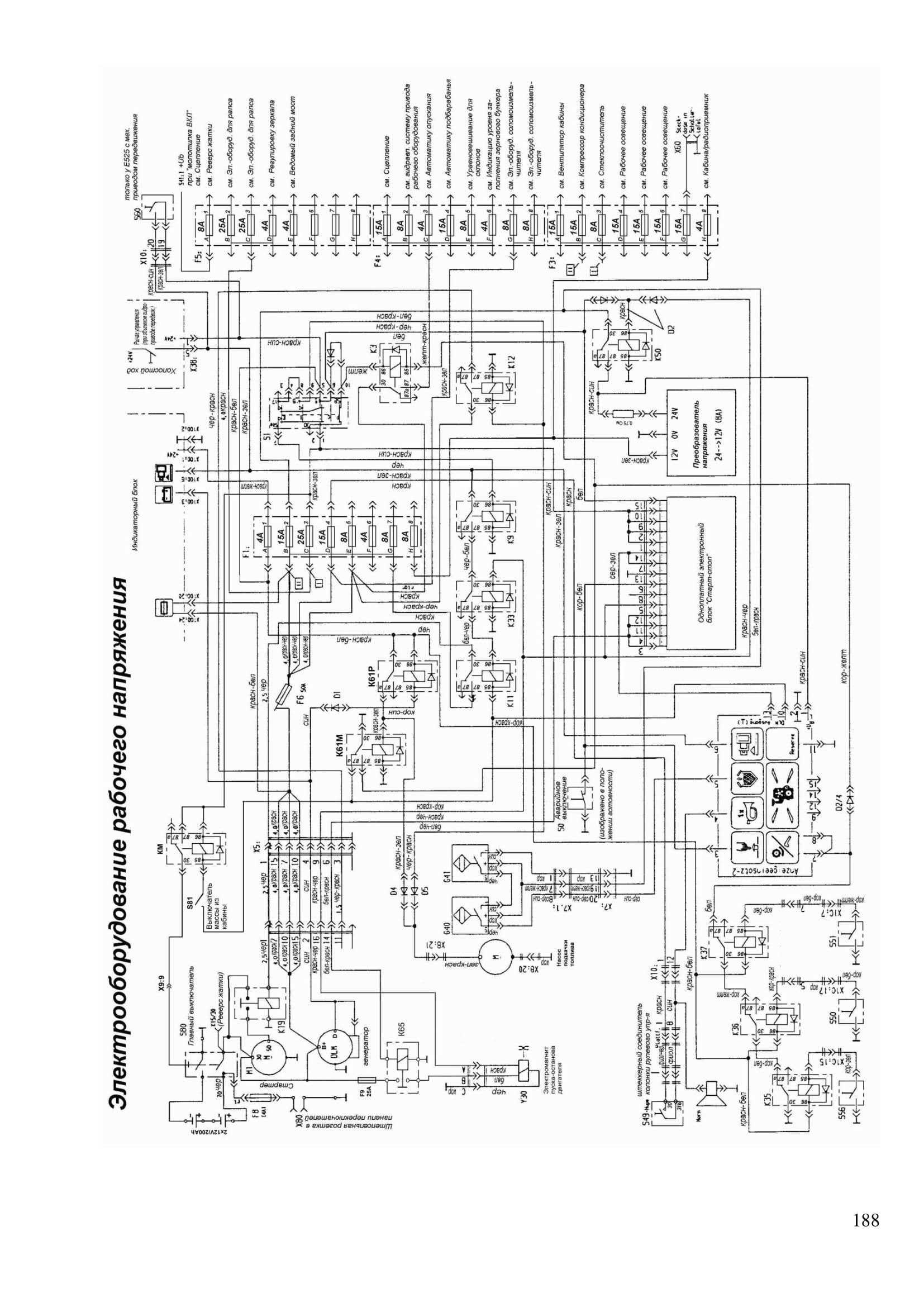

Электрооборудование рабочего напряжения (нажмите на картинку для увеличения)

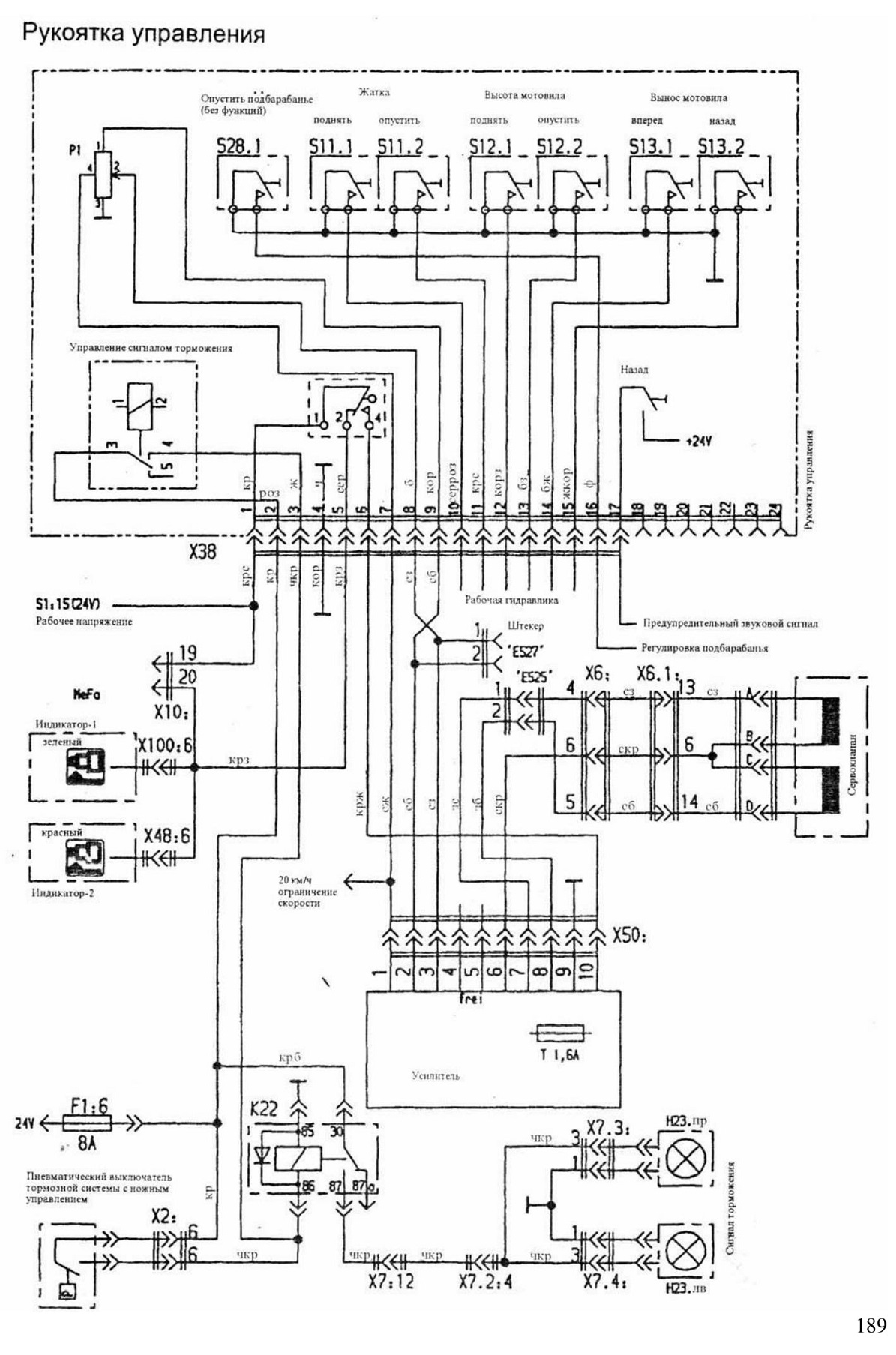

Рукоятка управления

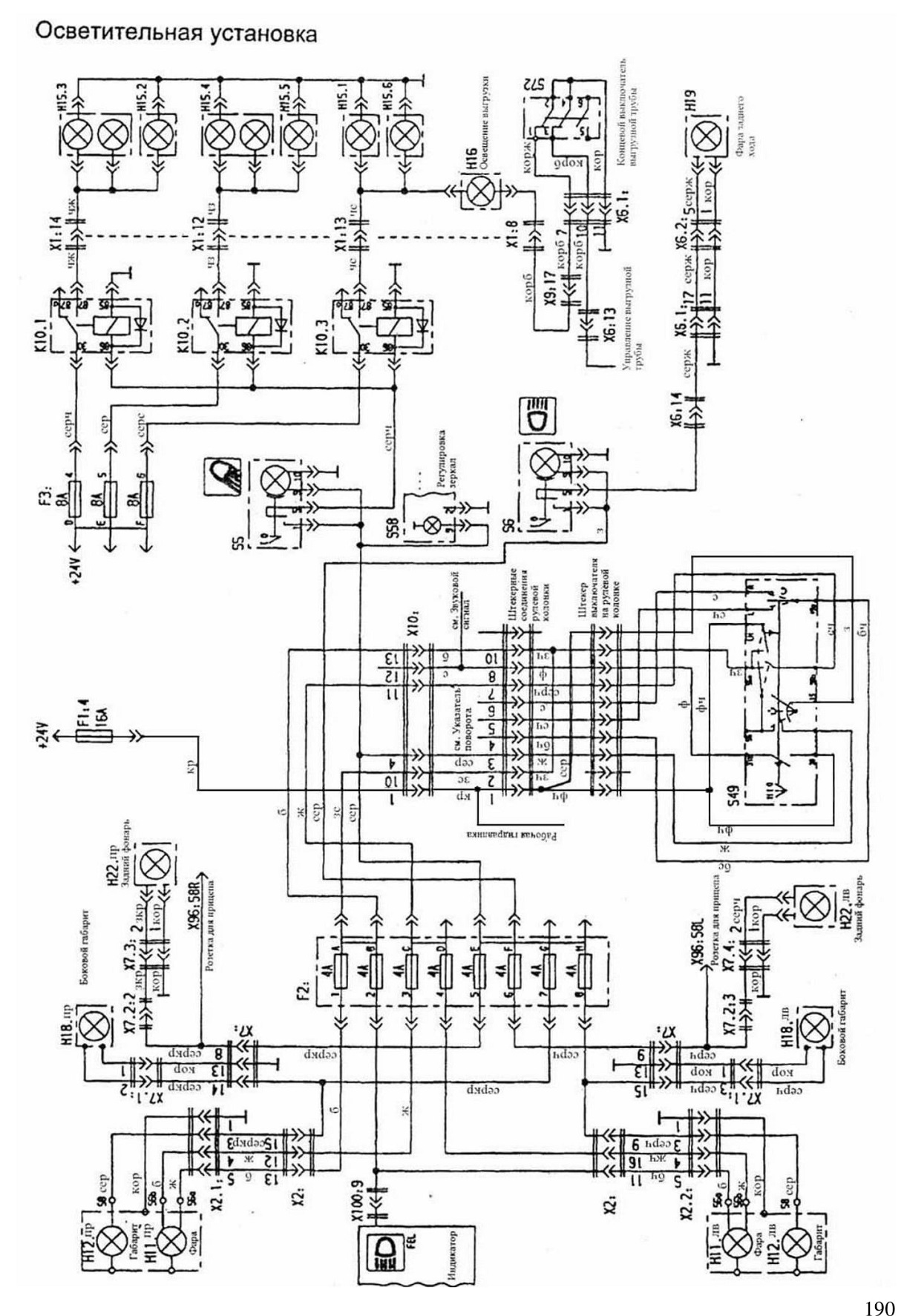

Осветительная установка

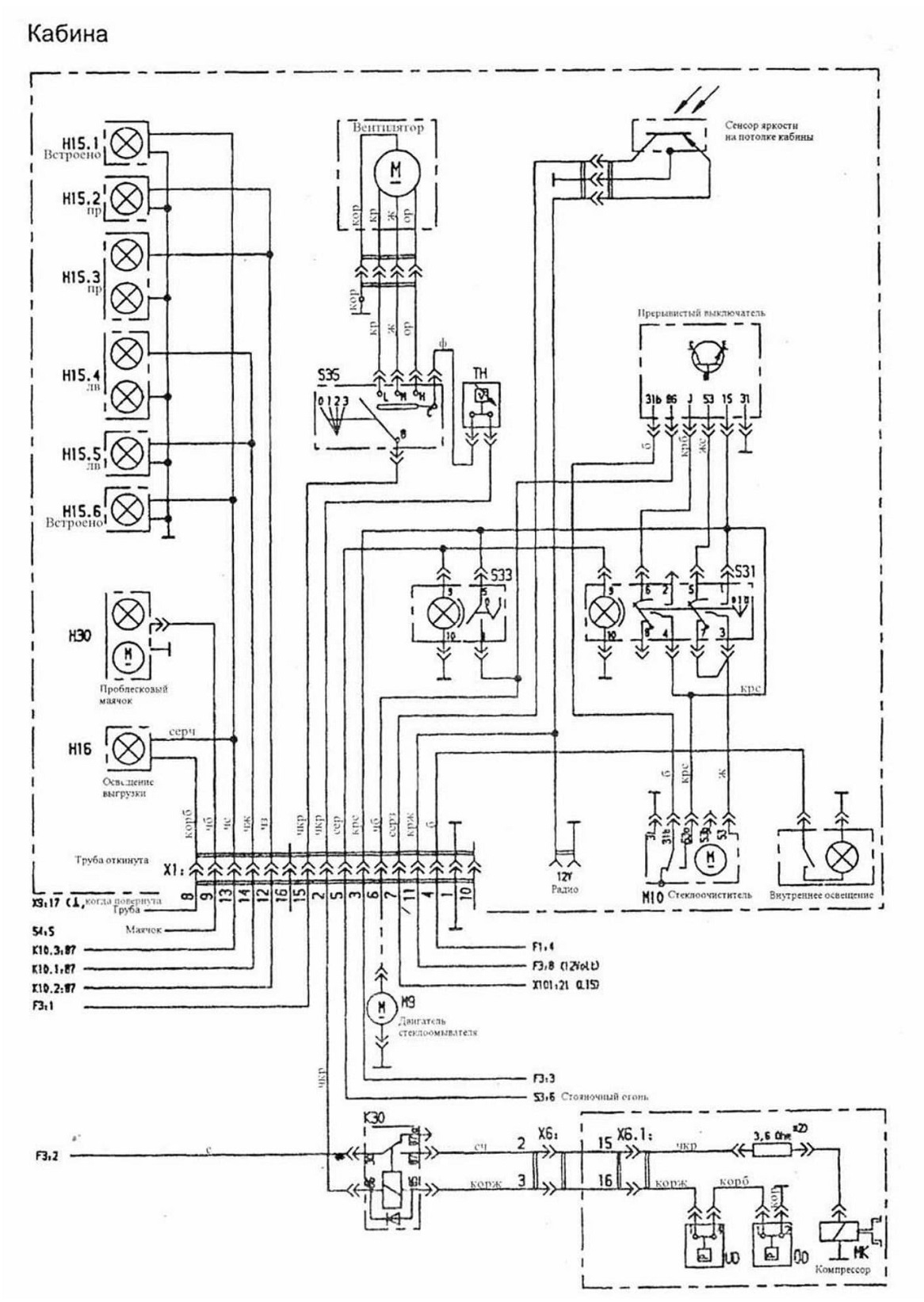

Кабина

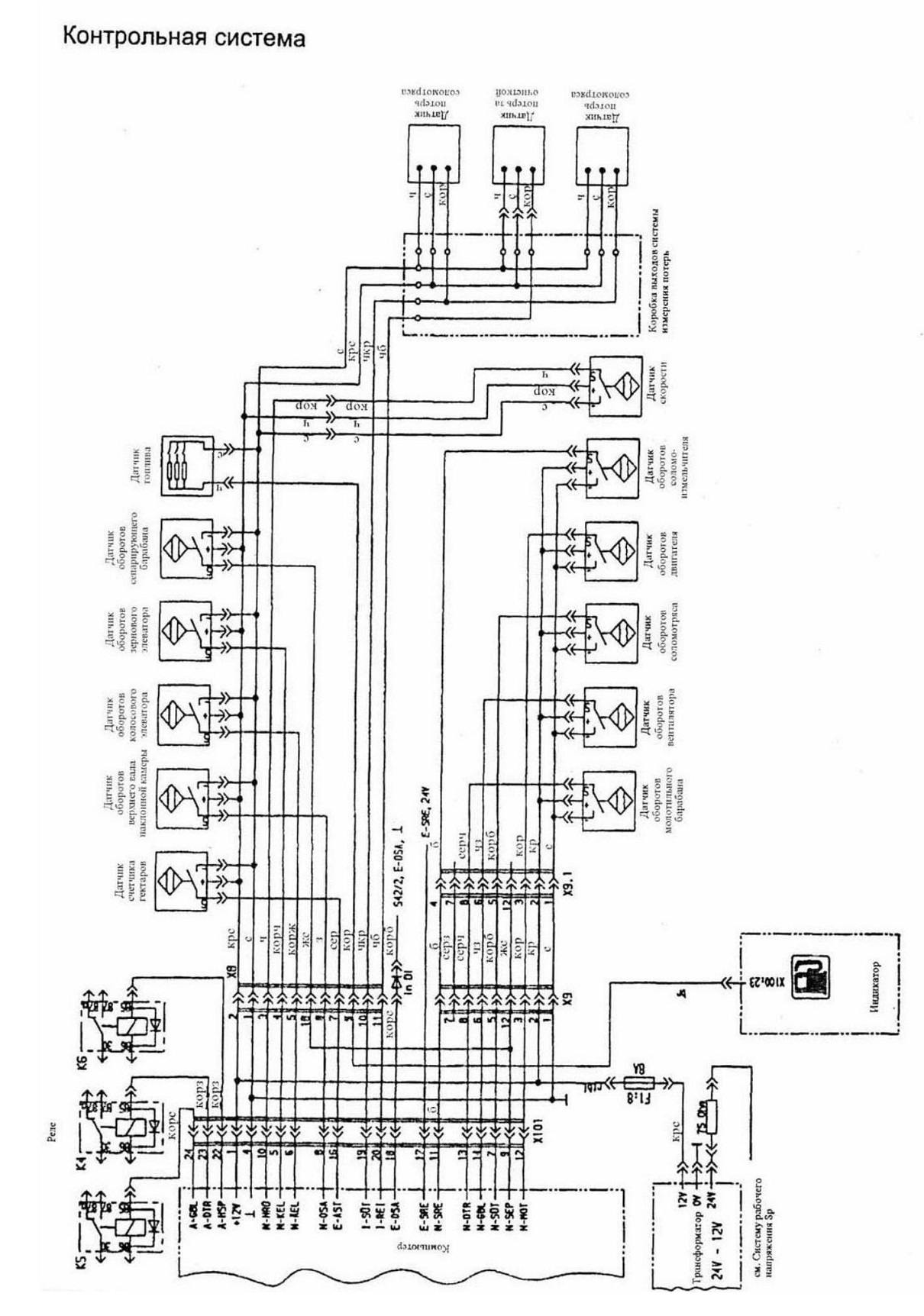

Контрольная система

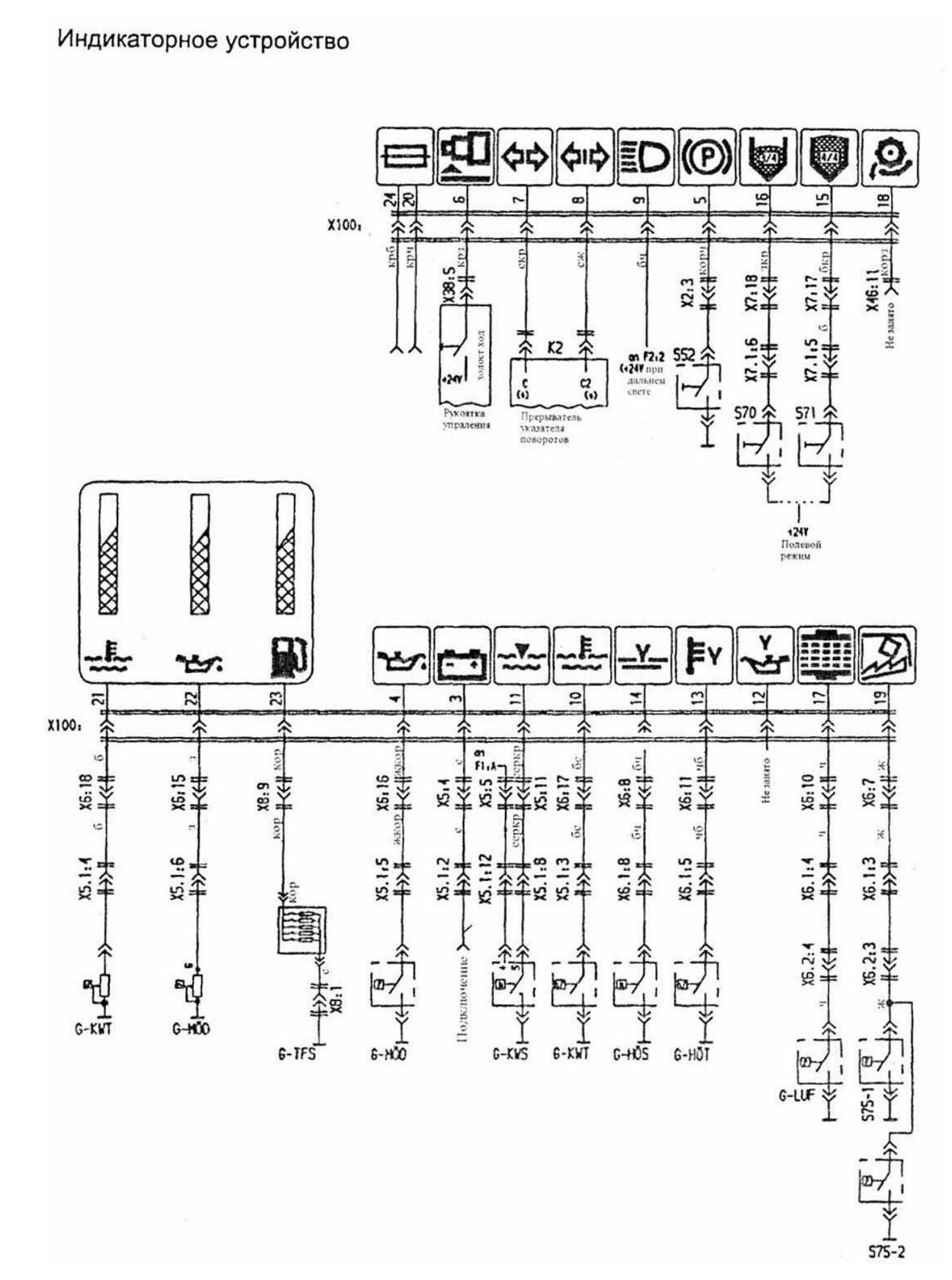

Индикаторное устройство

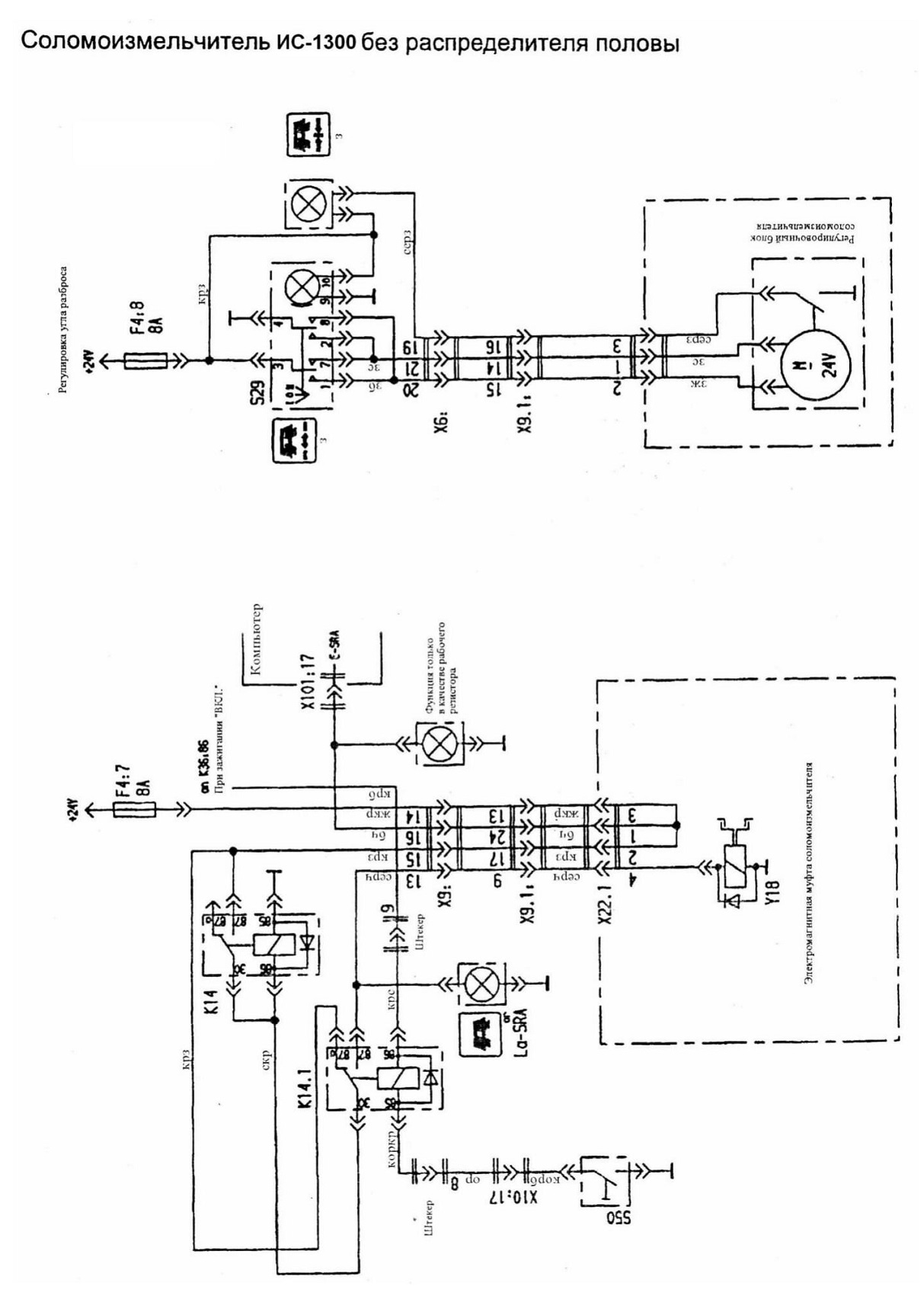

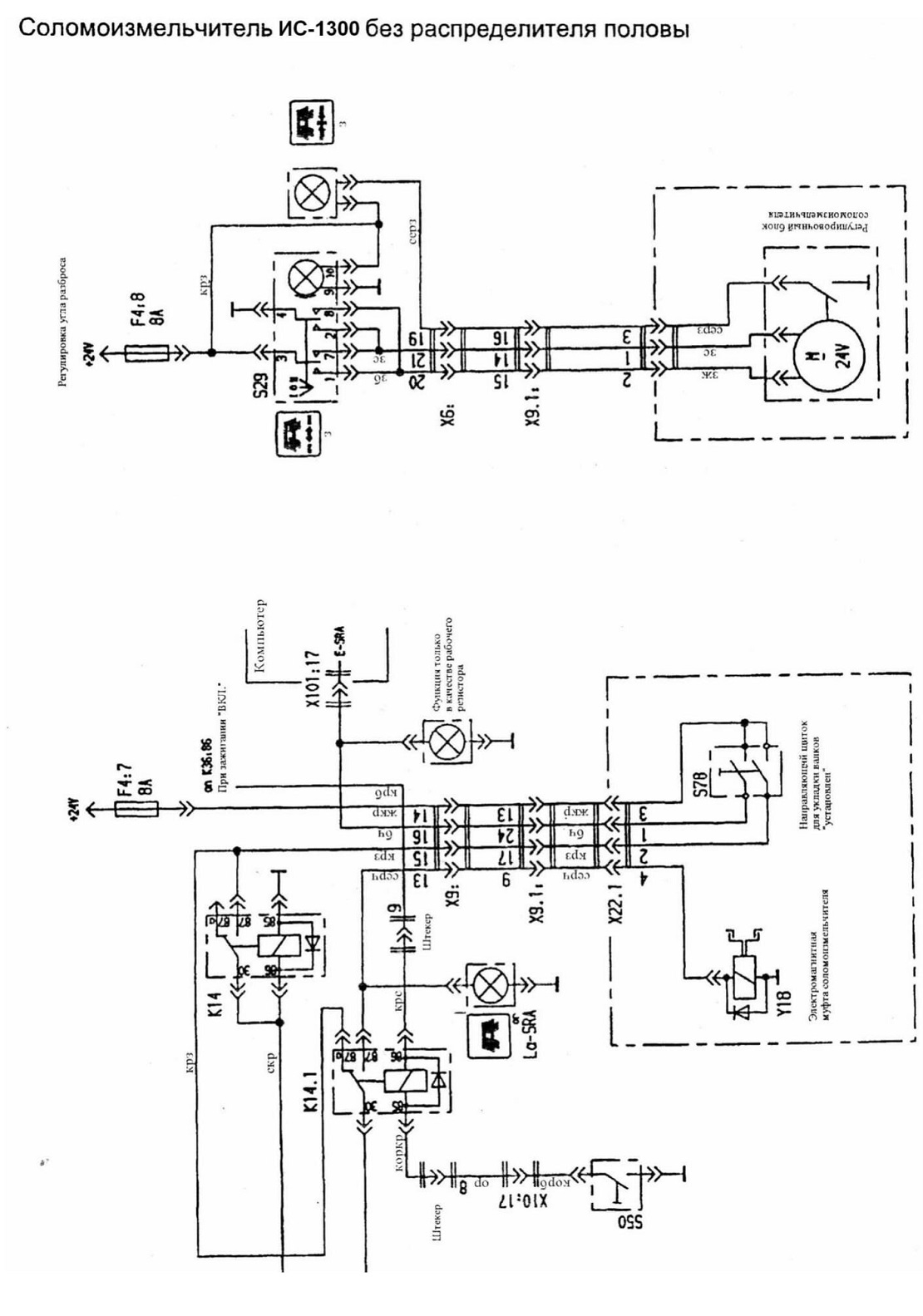

Соломоизмельчитель ИС-1300 без распределителя половы

Соломоизмельчитель ИС-1300 без распределителя половы

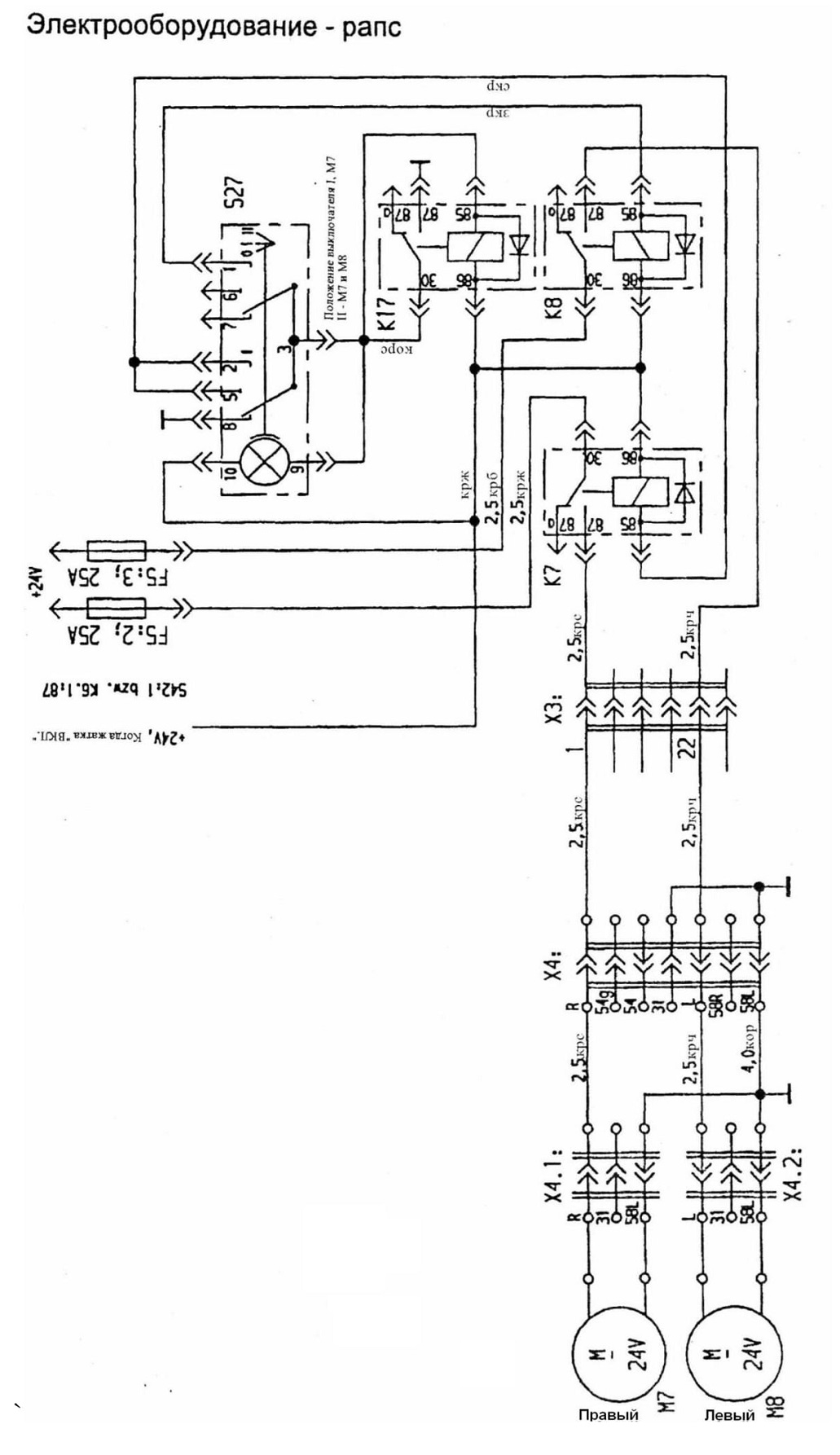

Электрооборудование - рапс

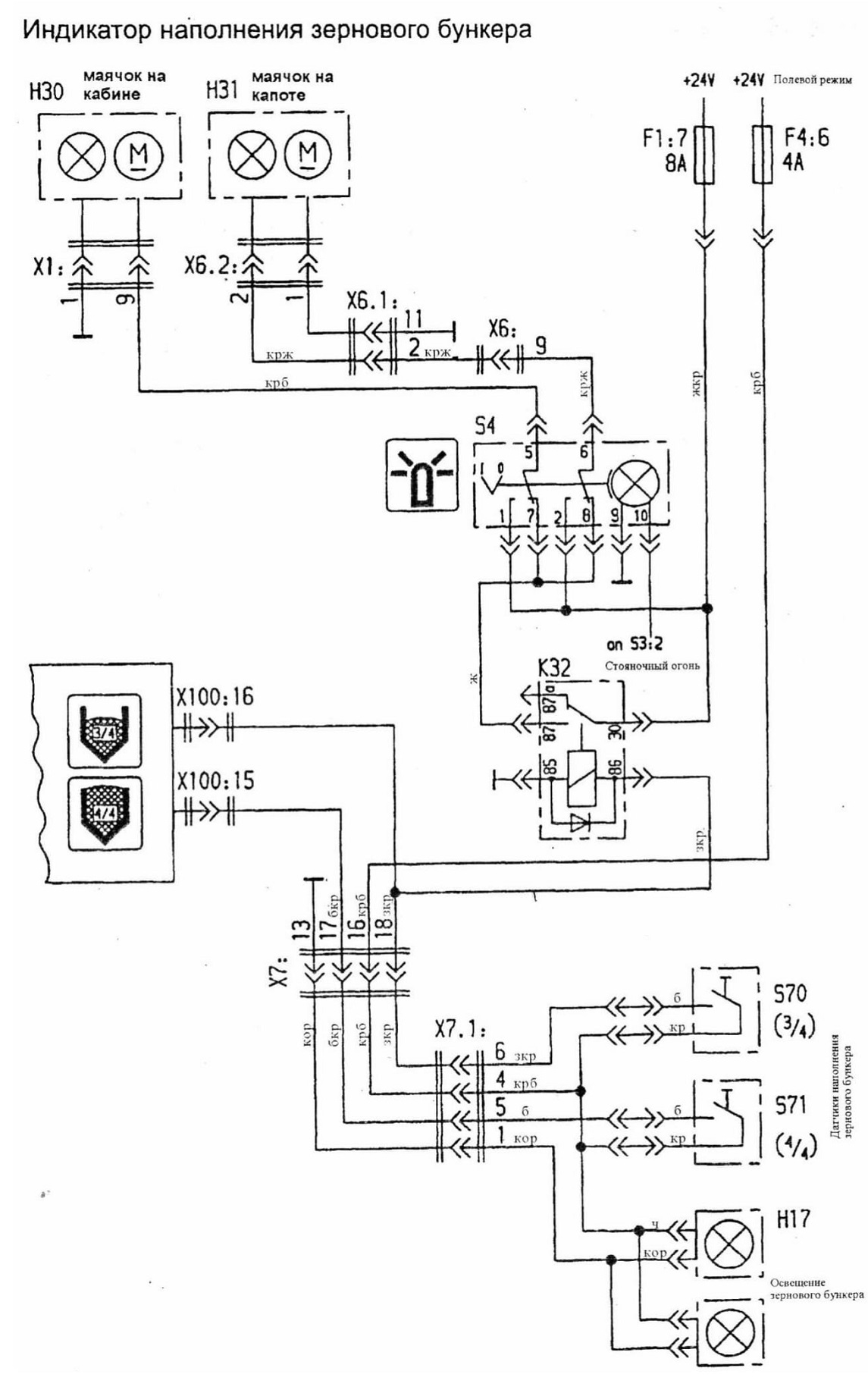

Индикатор наполнения зернового бункера

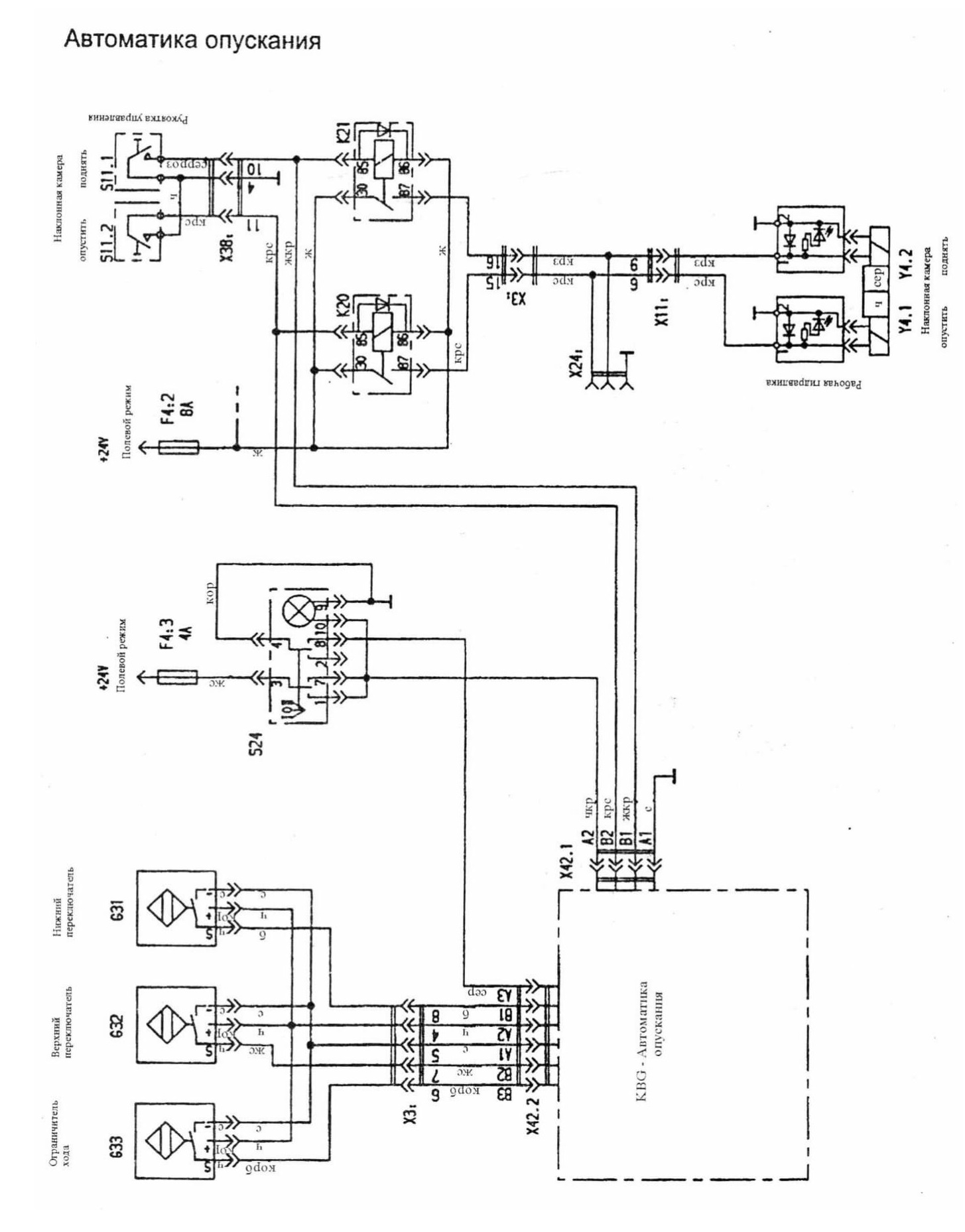

Автоматика опускания

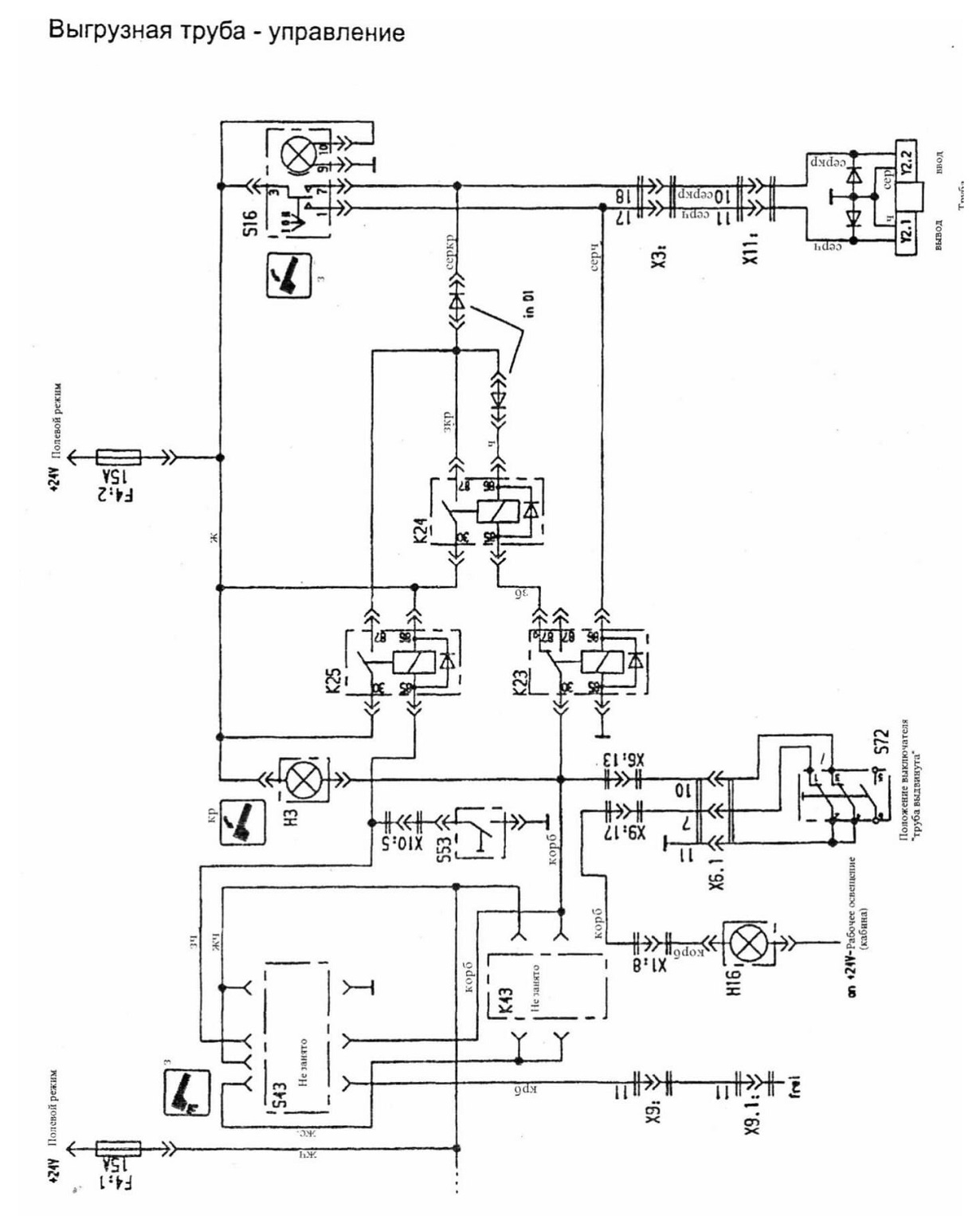

Выгрузная труба - управление

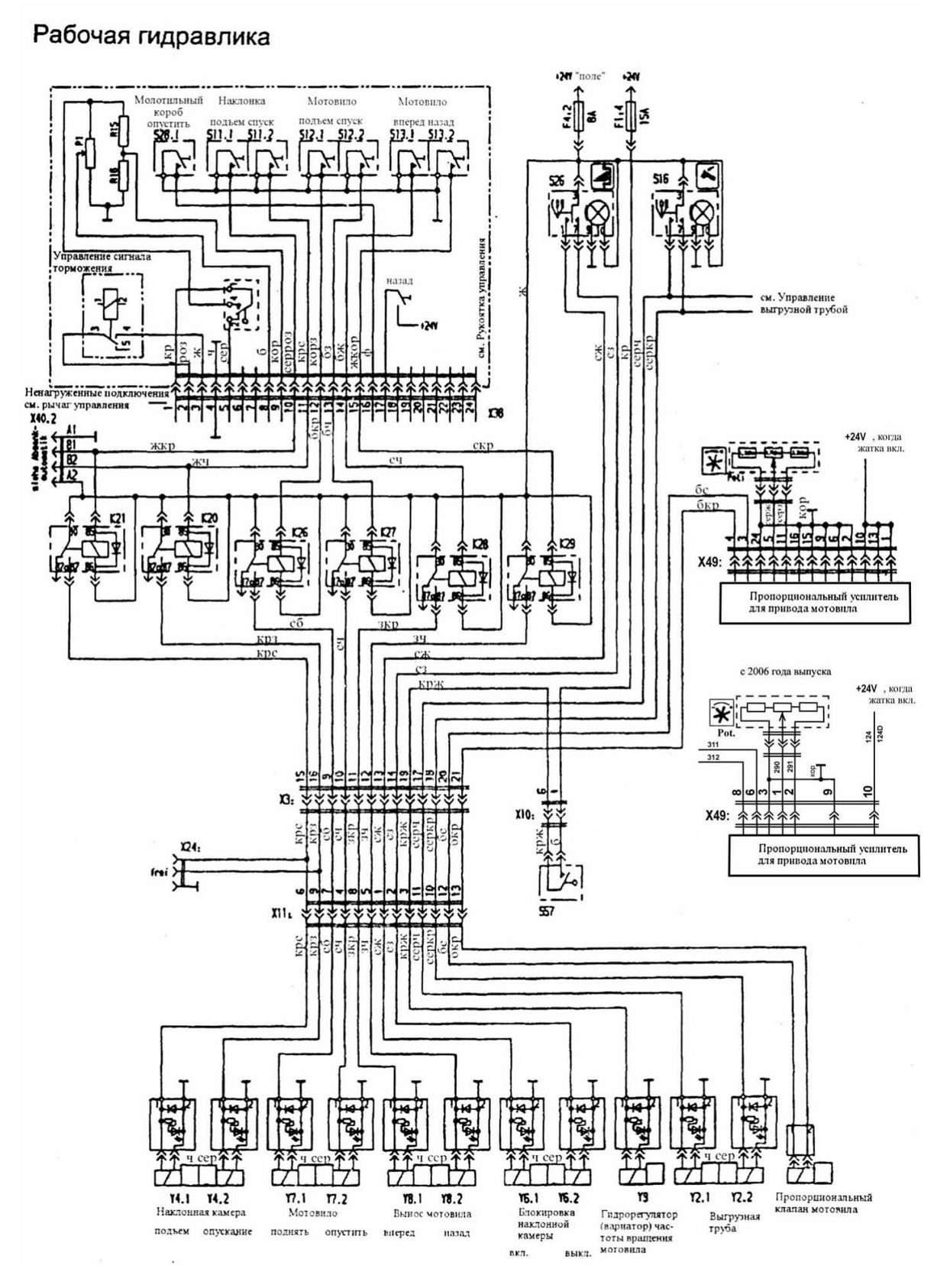

Рабочая гидравлика

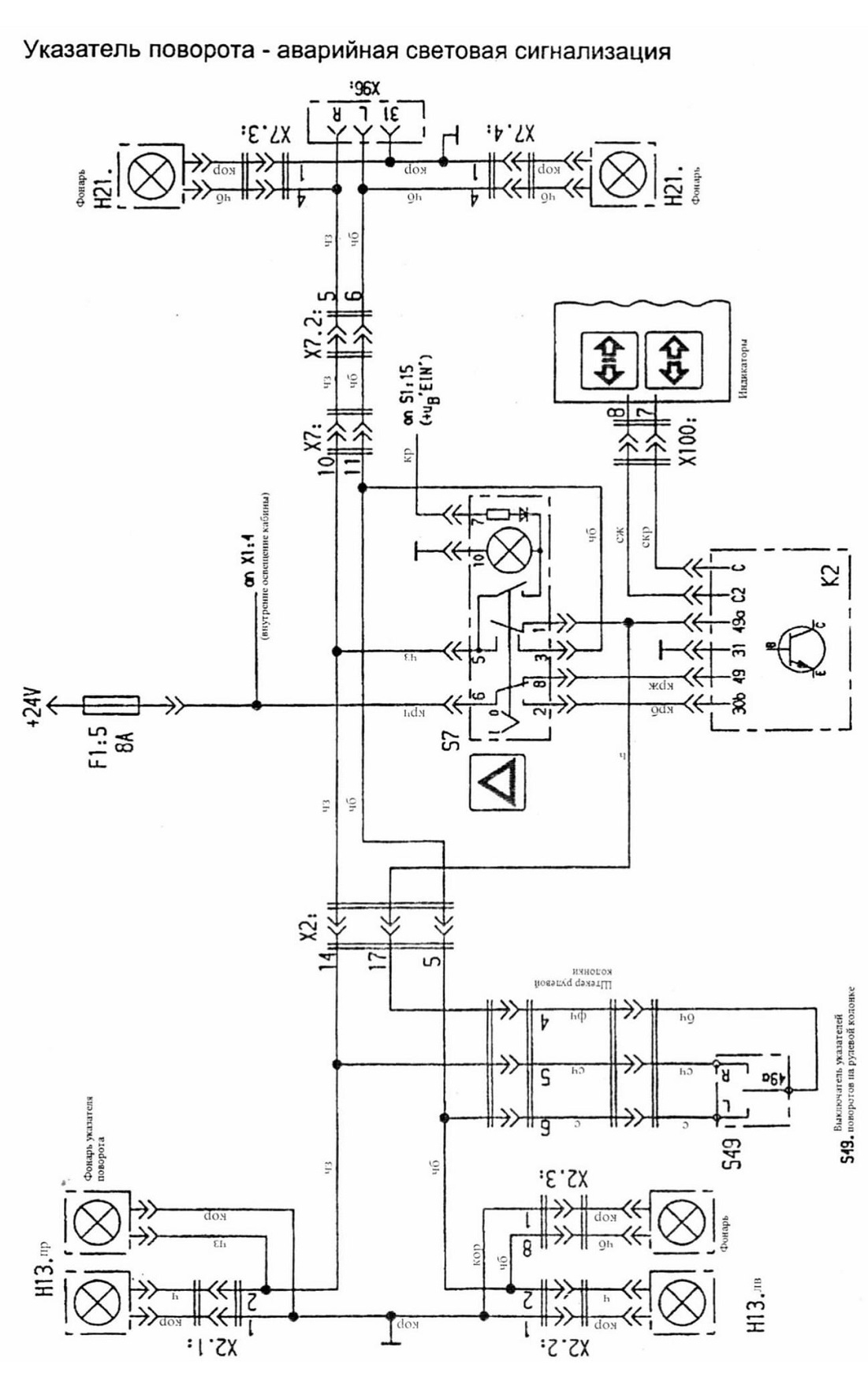

Указатель поворота - аварийная световая сигнализация

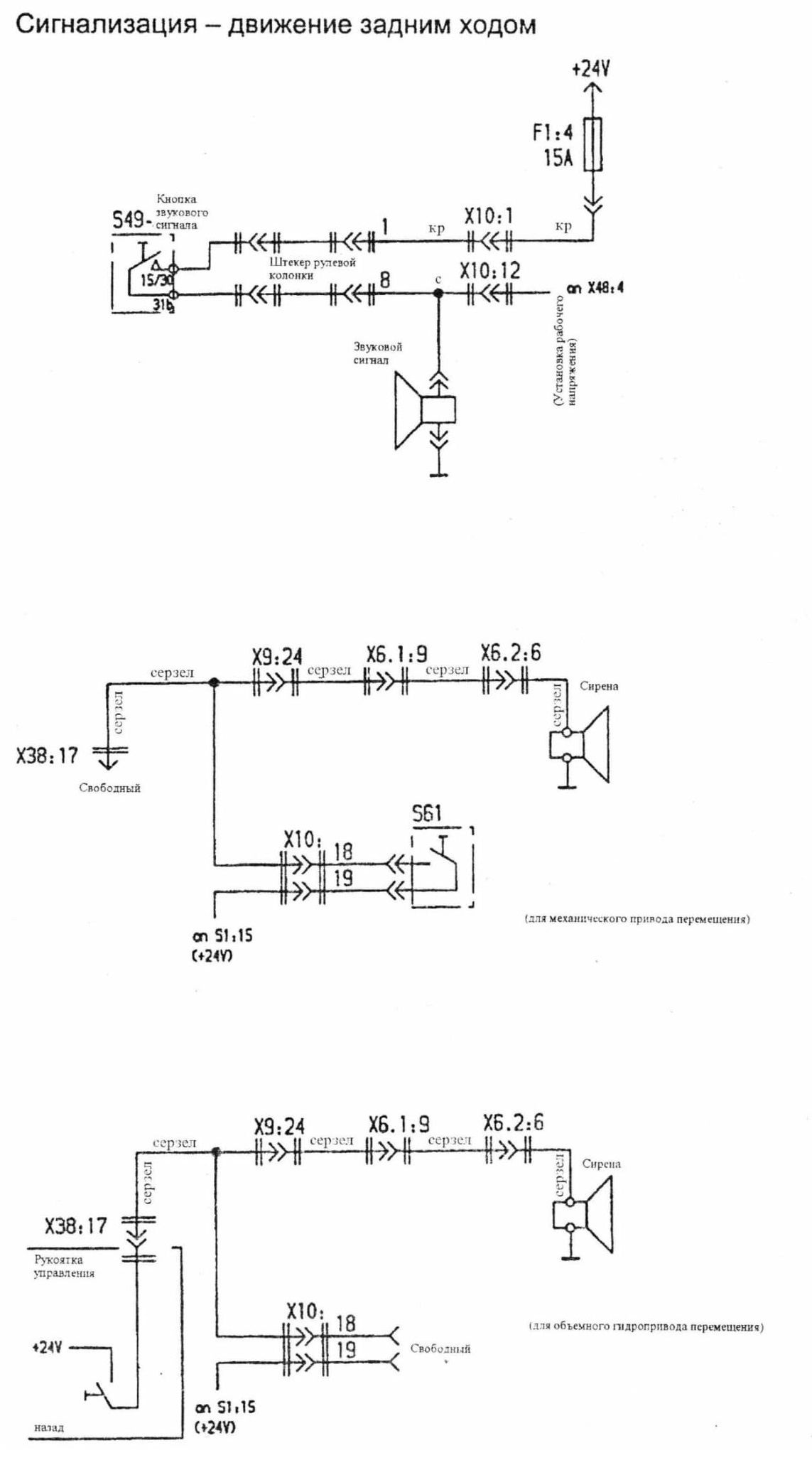

Сигнализация - движение задним ходом

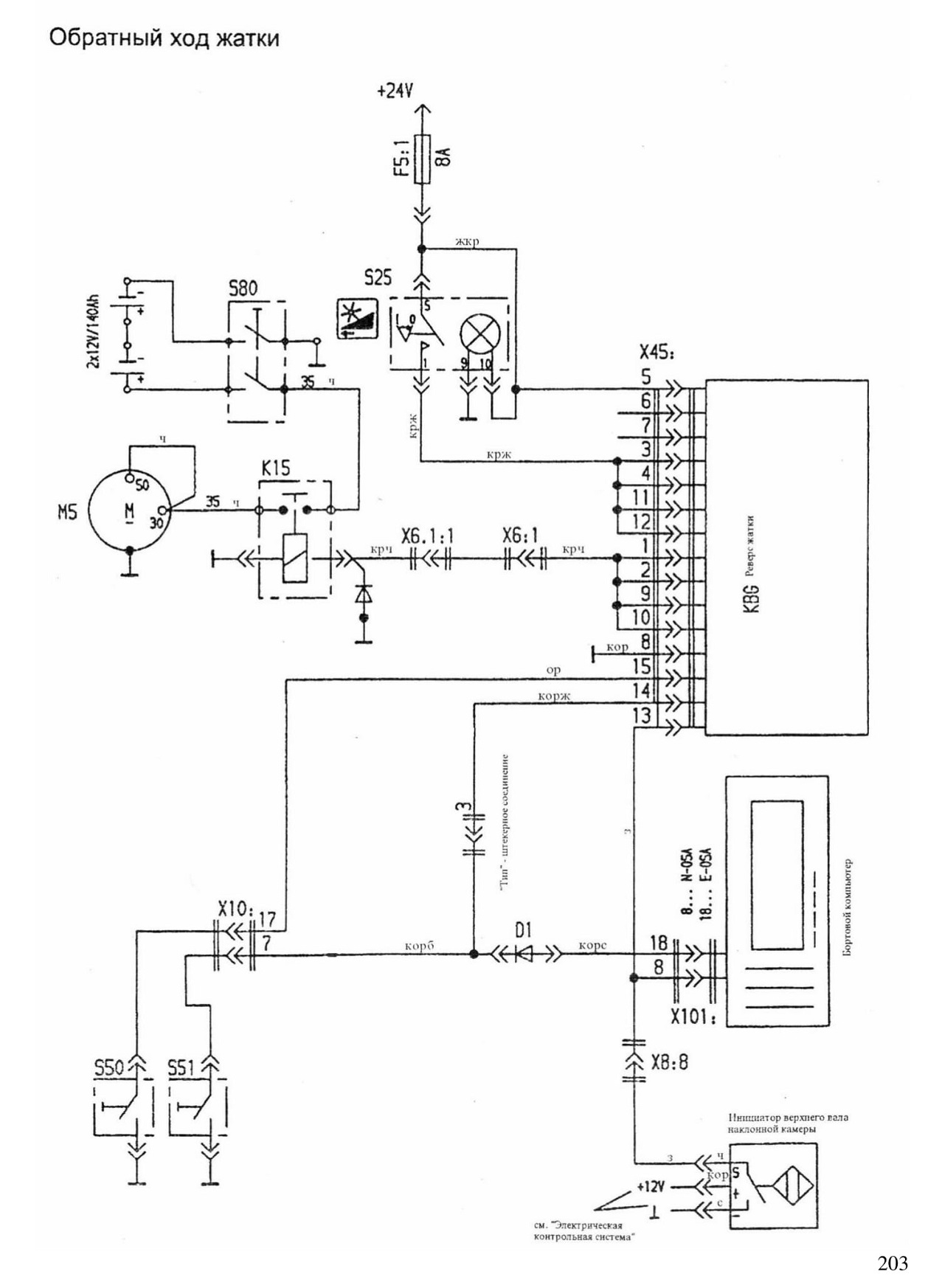

Обратный ход жатки

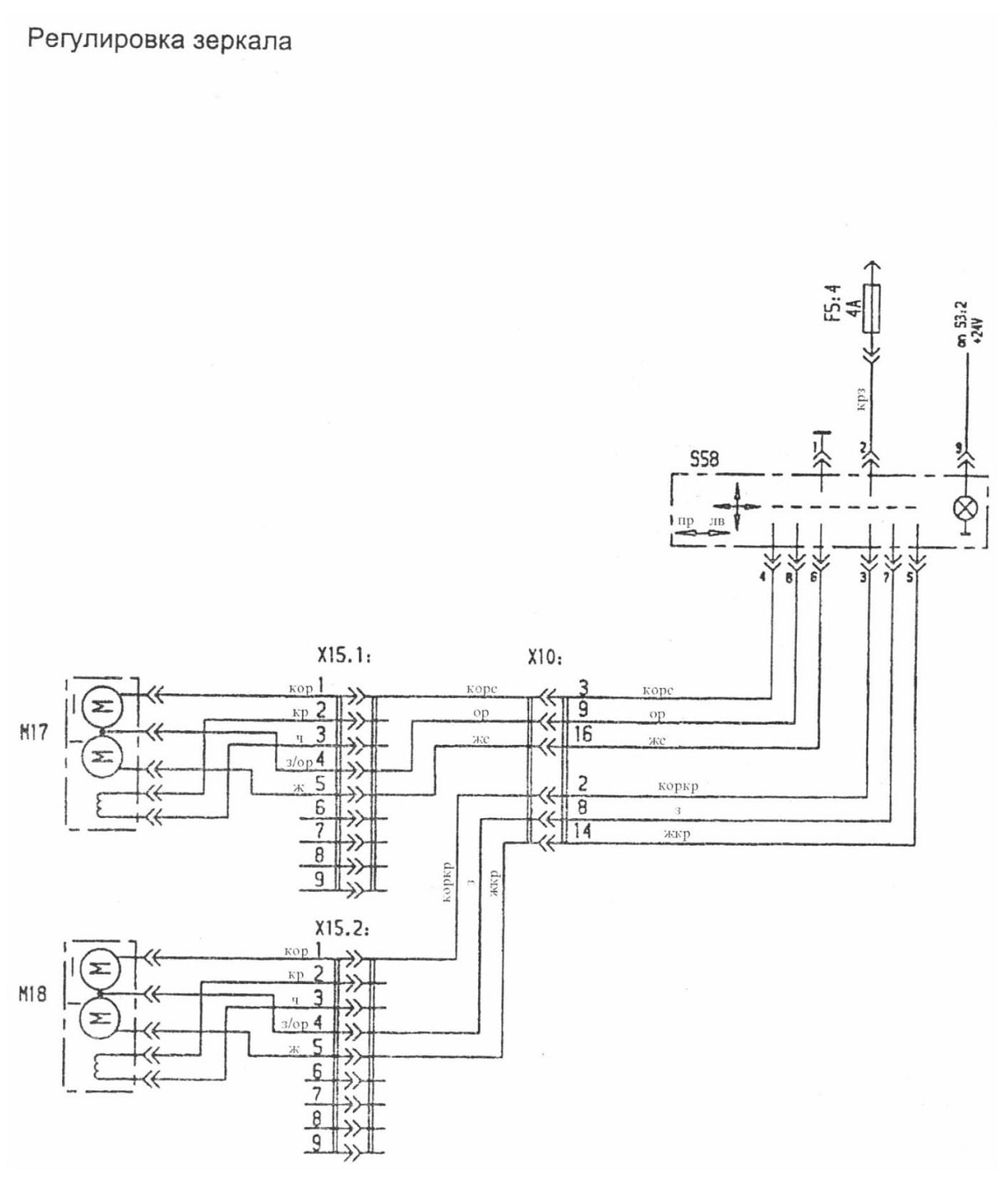

Регулировка зеркала

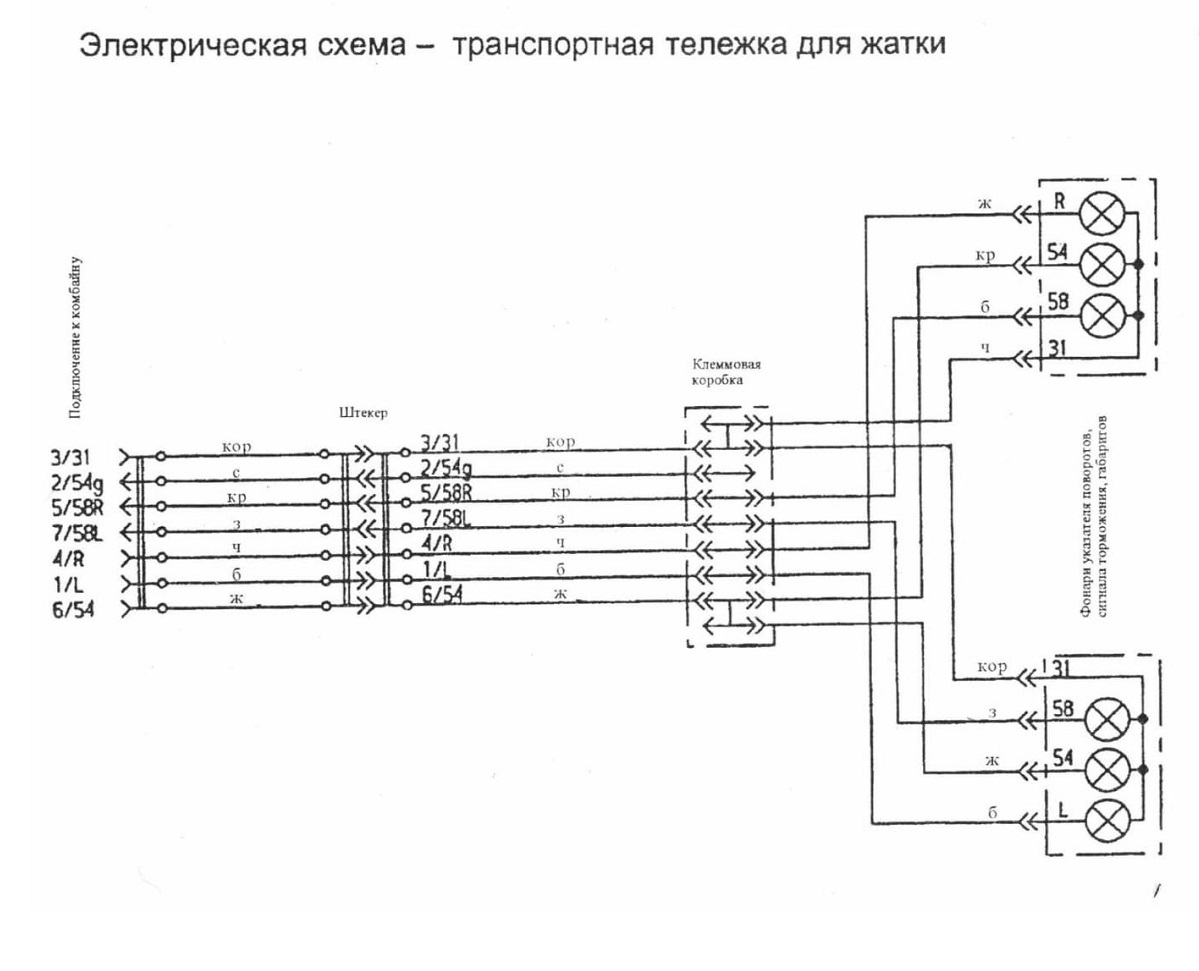

Электрическая схема - транспортная тележка для жатки

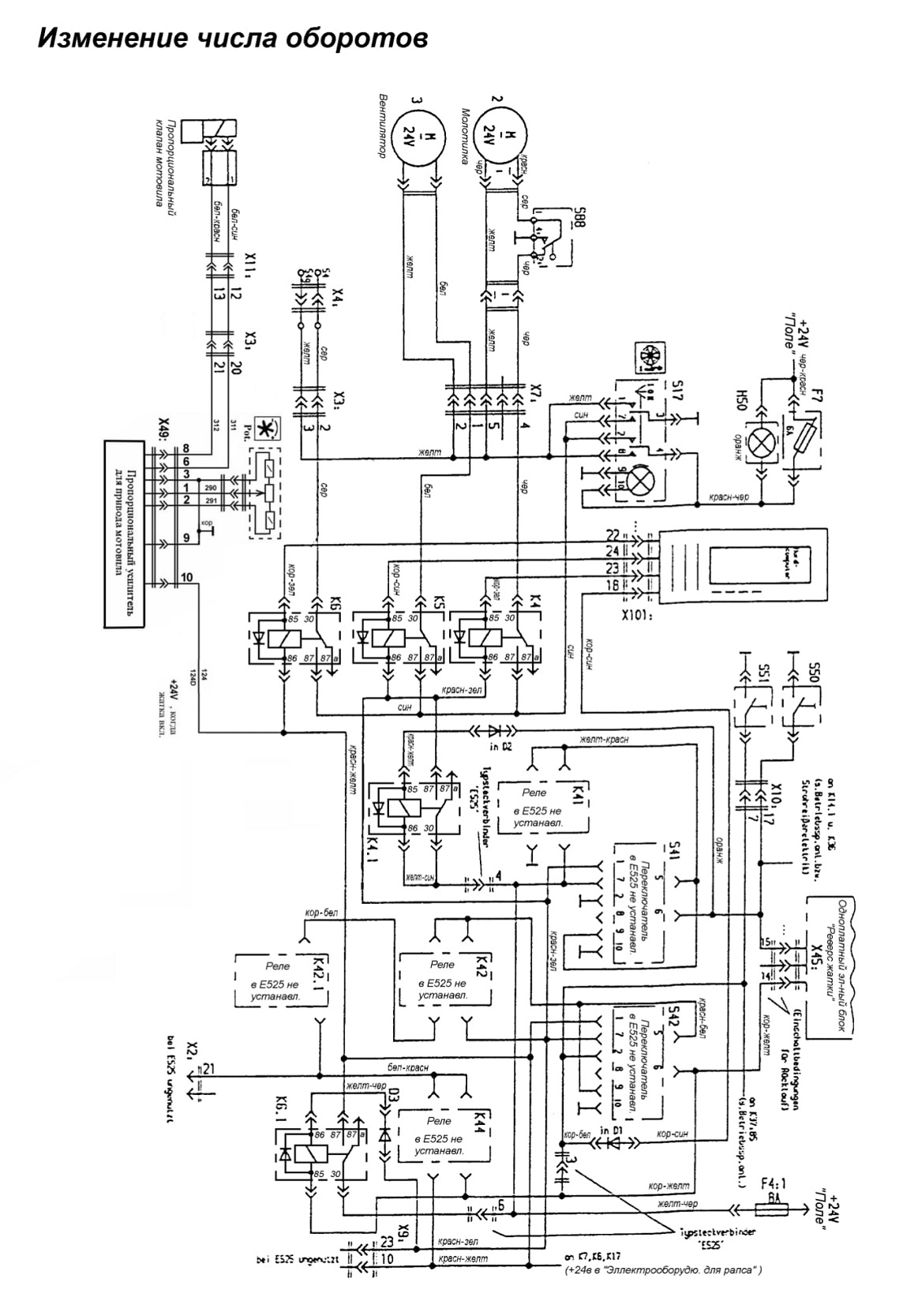

Изменение числа оборотов
