6.2.8 Подключите кабель 2 электрооборудования тележки для транспортировки

жатки. Закрепите предохранительный тросик 3 тормоза с помощью карабинного

крюка в отверстии, находящемся рядом с тягово-сцепным устройством комбайна.

6.2.9 Проверьте функционирование фонарей указателя поворота, фонарей

сигнала торможения и задних габаритных фонарей на тележке для транспортировки

жатки.

6.2.10 Убедитесь в том, что тележка для транспортировки жатки прицеплена

правильно.

6.2.11. Движение задним ходом с прицепленной тележкой для транспортировки

жатки на общественных дорогах запрещается.

6.2.12. Если поставить тележку для транспортировки жатки на стоянку, то

затяните ручной тормоз. Если стоянка осуществляется на склоне, то вдобавок

подложите под колеса противооткатные упоры.

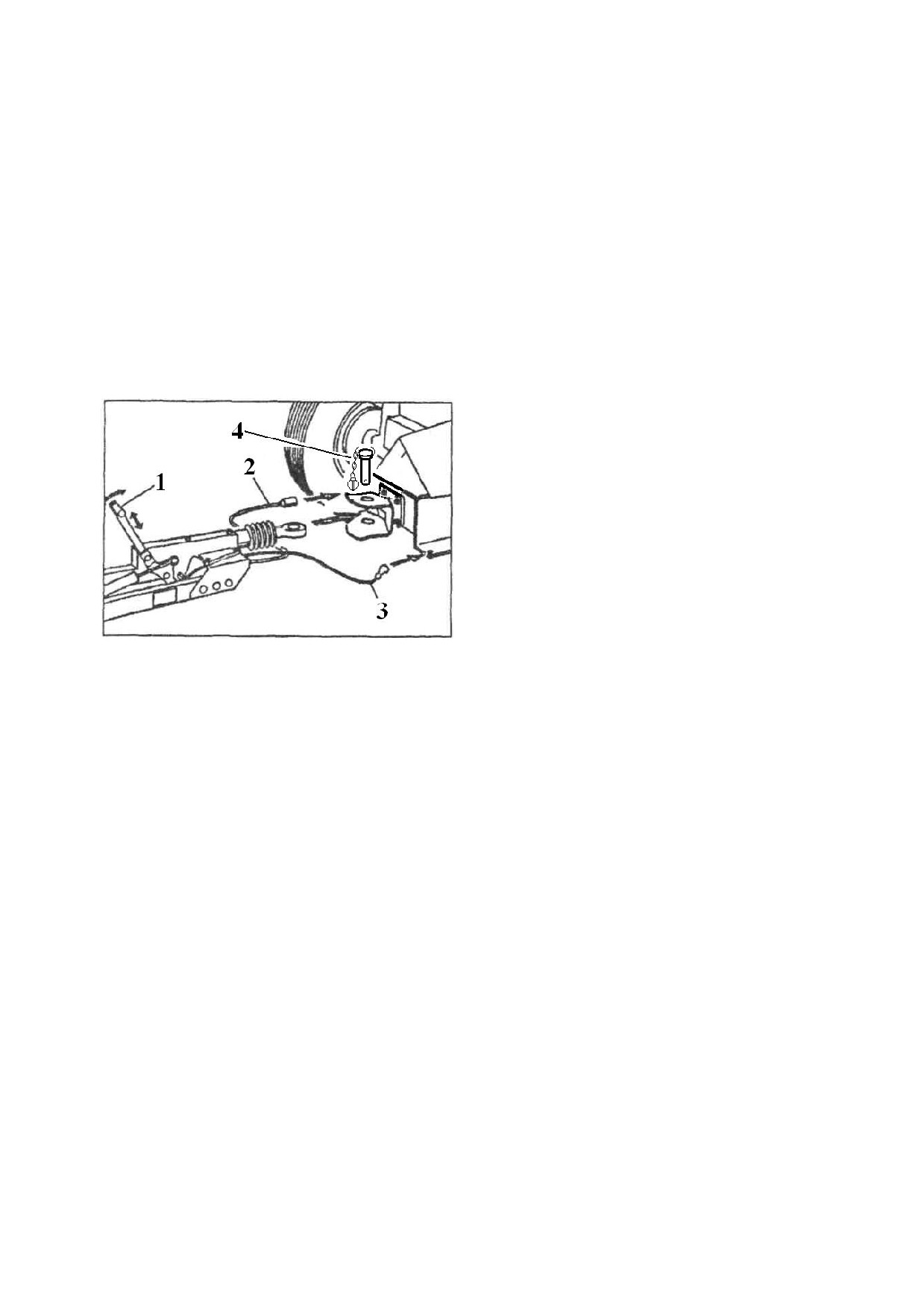

Рис.

6.3

Сцепка

тележки

для

транспортировки жатки:

1- рычаг ручного тормоза;

2- кабель электрооборудования;

3- предохранительный тросик;

4- палец с предохранительным штекером.

177

Приложение А

Перечень элементов электрических схем комбайна

Таблица А.1

Позиция

Наименование элементов

Штекерные соединения

Х1

Кабина

Х2

Кабель платформы, подключение к пульту управления

Х2.1

Кабель лампового блока, справа

Х2.2

Кабель лампового блока, слева

Х2.3

Не подключено

Х2.4

Регулировка зеркала, слева

Х2.5

Регулировка зеркала, справа

Х3

Кабель платформы-2, подключение к пульту управления

Х4

Кабель платформы-2, коробка для присоединения жатки

Х5

Жгут проводов, в середине, подключение к пульту управления

Х5.1

Жгут проводов, в середине, штекерный соединитель с двигателем

Х6

Жгут проводов, в середине, подключение к пульту управления

Х6.1

Жгут проводов, в середине, подключение к жгуту проводов, слева

Х6.2

Жгут проводов, слева, подключение к жгуту проводов покрытия

Х7

Жгут проводов, справа, подключение к пульту управления

Х7.1

Жгут проводов, справа, подключение к кабелю зернового бункера

Х7.2

Жгут проводов, справа, подключение к кабелю опоры

управляемого моста

Х7.3

Кабель заднего фонаря, справа

Х7.4

Кабель заднего фонаря, слева

Х8

Жгут проводов контрольной системы EKS,

справа, подключение к пульту управления

Х9

Жгут проводов, в середине, подключение к пульту управления

Х9.1

Жгут проводов контрольной системы EKS, слева

Х10

Кабель платформы, подключение к пульту управления

Х30

Штекерный соединитель - прерыватель указателей поворота

Х38

Штекерный соединитель - рычаг управления

Х42.1

Штекерный соединитель одноплатного электронного блока

(KBG) автоматики опускания

X42.2

Штекерный соединитель одноплатного электронного блока

(KBG) автоматики опускания

X44

Штекерный соединитель одноплатного

электронного блока (К BG) "Старт-Стоп"

X45

Штекерный соединитель одноплатного элек-

тронного блока (KBG) реверса жатки

X46

Не подключено

179

X47

Предварительный монтаж электр. Уравновешивания на склонах

X48

Штекерный соединитель блока индикации-2

Позиция

Наименование элементов

Штекерные соединения

X49

Штекерный соединитель пропорциональногоусилителя -

двигатель мотовила

X50

Штекерный соединитель пропорционального

усилителя рычага управления "Рексрот" (525)

X60

Штепсельная розетка на пусковом выключателе

Х80

Штепсельная розетка на главном выключателе батареи

Х100

Штекерный соединитель блока индикации-2

Х101

Штекерный соединитель бортового компьютера

Переключательные элементы/реле

К2

Электронный прерыватель указателей поворота

К3

Рабочий переключатель функции «ПОЛЕ»

К4

Рабочее реле для регулировки частоты вращения молотильного

барабана

К4.1

Согласование сигнала сцепления молотилки (DWK) (525)

к бортовому компьютеру

К5

Рабочее реле для регулировки частоты вращения вентилятора

К6

Рабочее реле для регулировки частоты вращения мотовила

К6.1

Согласование сигнала сцепления жатки (SWK) (525) к бортовому

компьютеру

К7

Рабочее реле для делительного ножа для рапса, справа

К8

Рабочее реле для делительного ножа для рапса, слева

К9

Реле для схемы защиты - холостой ход Рабочее реле для рабочего

освещения

К10.1

Рабочее реле для рабочего освещения

К10.2

Рабочее реле для рабочего освещения

К10.3

Рабочее реле для рабочего освещения

К11

Рабочее реле для стартера

К12

Рабочее реле для устройства предварительного разогрева (только

у двигателя" Вольво")

К14

Реле для схемы защиты соломоизмельчнтеля

К14.1

Рабочее реле и схема защиты для соломоизмельчнтеля

К17

Реле для схемы зашиты - делительный нож для рапса

К18

Согласование потенциала переключения К17 с К7 и К8

К20

Рабочее реле для наклонной камеры "опускание"

К21

Рабочее реле для наклонной камеры "подъем"

К22

Рабочее реле для управления сигналом торможения

К23,К24,К25

Управление автоматическим втягиванием выгрузной трубы

К26

Рабочее реле для мотовила "подъем"

180

К27

Рабочее реле для мотовила "опускание"

К28

Рабочее реле для мотовила "вперед"

Позиция

Наименование элементов

Переключательные элементы/реле

К29

Рабочее реле для мотовила "назад"

К30

Рабочее реле для компрессора кондиционера

К32

Рабочее реле для проблескового маячка

К33

Реле для схемы зашиты стартера

К35

Реле для сцепления выгрузного шнека (АТК) (525) - схема

защиты блока индикации-2

К36

Реле для сцепления молотилки (DWK) (525) -схема защиты блока

индикации-2

К41

Реле для схемы защиты - сцепление молотилки (DWK)

К42

Реле для схемы защиты - сцепление жатки (SWK)

К42.1

Отключение сцепления жатки при разобщении подбарабанья

К43

Реле для схемы защиты - сцепление выгрузного шнека (АТК)

К44

Отключение сцепления жатки при срабатывании

быстродействующего останова жатки

К50

Рабочее реле и условия включения для потребителей 12 В

К61-М

Рабочее реле генератора (клемма 61) для потребителя - корпус

К61-Р

Рабочее реле генератора (клемма 61) для потребителя - 24 В

Предохранители

F1

Блок предохрантелей - общие функции

F2

Блок предохрантелей - система освещения

F3

Блок предохрантелей - электрооборудование кабины F4, F5

F4,F5

Блок предохрантелей - полевые и рабочие функции

F6

Главный предохранитель

F7

Предохранитель для защиты от перегрузок электродвигателей для

регулировки частоты вращения

F8

Предохранитель для розетки для переноснойлампы на главном

выключателе батареи

Выключатели/ кнопочные выключатели

S0

Аварийный кнопочный выключатель

S1

Пусковой выключатель

S4

Проблесковые маячки

S5

Рабочее освещение

S6

Рабочие фары на задней части комбайна

S7

Система аварийной световой сигнализации

S8

Привод на все колеса

181

S9

Вариатор механизма передвижения - быстрее (только при мех.

приводе передвижения)

Позиция

Наименование элементов

Выключатели/ кнопочные выключатели

S10

Вариатор механизма передвижения - медлен-

нее (только при мех. приводе передвижения)

S11.1

Подъем наклонной камеры

S11.2

Опускание наклонной камеры

S21.1

Подъем мотовила, вертикально

S12.2

Опускание мотовила, вертикально

S13.1

Подача мотовила вперед, горизонтально

S13.2

Подача мотовила назад, горизонтально

S16

Убрать/выдвинуть выгрузную трубу

S17

Регулировка частоты вращения молотильного

барабана/вентилятора и мотовила (у типа"N")

S24

Автоматика опускания

S25

Реверс наклонной камеры/жатки

S26

Блокирование наклонной камеры

S27

Делительный нож для рапса

S28.1

Не подключено

S29

Регулировка угла разбрасывания на соломоизмельчителе

S31

Стеклоочиститель

S35

Вентиляция, ступени I, II и III

S40

Внутреннее освещение кабины

S49

Переключатель на колонке рулевого управления

S50

Конечный выключатель - жатка (525)

S51

Конечный выключатель - жатка (525)

S52

Конечный выключатель - стояночная тормозная система

S53

Кнопочный выключатель - выгрузная труба (525)

S54

Кнопочный выключатель - сцепление (525 мех. привод

передвиж.)

S55

Кнопочный выключатель - ножной тормоз

S57

Сброс давления для гидросистемы жатки

S58

Регулировка зеркала

S60

Конечный выключатель - холостой ход

S61

Задний ход (525 мех. привод передвиж.)

S70

Датчик уровня 3/4

S71

Датчик уровня 4/4

S72

Конечный выключатель - выгрузная труба

S75

Конечный выключатель - контроль камеры прохождения соломы

S77

Конечный выключатель - шиток разбрасывателя (BISO)

S78

Направляющий шиток разбрасывателя

182

S80

Главный выключатель аккумуляторной батареи

S88

Конечный выключатель вариатора отбойного битера

Позиция

Наименование элементов

Датчики

N-KEL

Частота вращения зернового элеватора

N-AEL

Частота вращения колосового элеватора

N-OSA

Частота вращения верхнего вала наклонной камеры

N-GBL

Частота вращения вентилятора

N-SRE

Частота вращения соломоизмельчителя

N-HRD

Частота вращения заднего колеса

N-MOT

Частота вращения вала двигателя

N-DTR

Частота вращения молотильного барабана

N-SUT

Частота вращения соломотряса

N-SEP

Частота вращения сепарирующего барабана

I-SUT

Импульсы - потери за соломотрясом

I-REI

Импульсы - потери за устройством очистки

AST

Переключатель уборочных культур

G31

Нижняя точка переключения для автоматики опускания

Q32

Верхняя точка переключения для автоматики опускания

G33

Ограничение хода для автоматики опускания

G40/G41

Инициатор покрытия зернового бункера

ТН

Термостат кондиционера

UD

Выключатель, срабатывающий при слишком

низком давлении в кондиционере

UD

Выключатель, срабатывающий при слишком

высоком давлении в кондиционере

KWT-W

Выключатель пред. значения температуры охл. жидкости

К VVT-G

Датчик температуры охлаждающей жидкости

MOD-S

Выключатель пред. значения давления масла в

смаз. системе двигателя

MOD-G

Датчик давления масла в смаз, системе

двигателя

LUF

Выключатель индикатора засорения воздушного фильтра

двигателя

НOS

Уровень рабочей жидкости гидросистемы

НОТ

Температура рабочей жидкости гидросистемы

TFS

Уровень заполнения бака

Лампы

HI

Эксплуатация в поле- ВКЛ.- желтая

Н2

Контроль включения устройства разогрева - зеленая

НЗ

Выгрузная труба выдвинута - красная

183

Н11лев.

Фара головного света, слева

(ближний/

дальний свет)

Позиция

Наименование элементов

Лампы

НИ, пр.

Фара головного света, справа

(ближний/ дальний свет)

Н12, лев.

Габаритный огонь, впереди слева

Н12, пр.

Габаритный огонь, впереди справа

Н13, лев.

Мигающий свет, впереди слева

Н13, пр.

Мигающий свет, впереди справа

Н15.1

Фары рабочего освещения - кабина

Н15.6

-

HI 6

Освещение для выгрузки

Н17

Освещение зернового бункера

Н18, лев.

Боковой габаритный огонь, слева

Н18, пр.

Боковой габаритный огонь, справа

Н19

Фара рабочего освещения задней части комбайна

Н21, лев.

М игающий свет, сзади слева

Н21, пр.

Мигающий свет, сзади справа

Н22,лев.

Задний фонарь, слева

Н22,прав.

Задний фонарь. справа

Н23,лев.

Сигнал торможения, слева

Н23,пр.

Сигнал торможения, справа

Н29

Индикация среднего положения угла разбрасывания

НЗО

Проблесковый маячок - кабина

НЗ1

Проблесковый маячок - выпускной колпак

Н50

Индикация срабатывания предохранителя для зашиты от

перегрузок электродвигателей для регулировки частоты вращения

оранжевая

La-SRA

Контроль включения соломоизмельчителя

Двигатели

М1

Стартер

М2

Двигатель для регулировки частоты вращения

молотильного барабана

М3

Двигатель для регулировки частоты вращения вентилятора

М4

Двигатель для регулировки частоты вращения

мотовила(у типа "N")

М5

Стартер для реверса наклонной камеры/жатки

М7

Вертикальный нож для рапса, правый

М8

Вертикальный нож для рапса, левый

М9

Двигатель для стеклоомывателя (не устанавливается)

М10

Стеклоочиститель

184

М14

Двигатель для регулировки угла разбрасывания -

соломоизмельчитель

М17

Регулировка зеркала, справа

Позиция

Наименование элементов

Двигатели

М18

Регулировка зеркала, слева

М20

Двигатель вентилятора кабины

Электромагнитные клапаны

Y2.1

Убрать выгрузную трубу

Y2.2

Выдвинуть выгрузную трубу

Y3.1

Вариатор механизма передвижения - быстрее(525 с мех.приводом

Передвиж.)

Y3.2

Вариатор механизма передвижения

- медленнее (525 с мех.

приводом передвиж.)

Y4.1

Подъем наклонной камеры

Y4.2

Опускание наклонной камеры

Y6.1

Блокирование наклонной камеры ВКЛ.

Y6.2

Блокирование наклонной камеры ВЫКЛ.

Y7.1

Подъем мотовила, вертикально

Y7.2

Опускание мотовила, вертикально

Y8.1

Подача мотовила вперед, горизонтально

Y8.2

Подача мотовила назад, горизонтально

Y18

Сцепление соломоизмельчителя

Y30

Электромагнитный клапан устройства предварительного

разогрева. Пропорциональный клапан мотовила (тип "L")

Оборудование

DLM

Трехфазный генератор

BSZ

Счетчик моточасов

МК

Электромагнитная муфта соломоизмельчителя

D1, D2

Блоки диодов

Rv2

Добавочное сопротивление электромагнита для останова(525-

Перкинс)

D3,D4,

Переключательные диоды

D5

--

Лампа-сигнализатор минимального уровня топлива

Кр

красный

185

Ж

желтый

С

синий

З

зеленый

Позиция

Наименование элементов

Сокращения цветов (соединительная проводка)

Б

белый

Ч

черный

Сер

серый

Кор

коричневый

Ф

фиолетовый

Ор

оранж

роз

розовый

186

содержание      ..     10      11      12      13     ..
