Приложение В

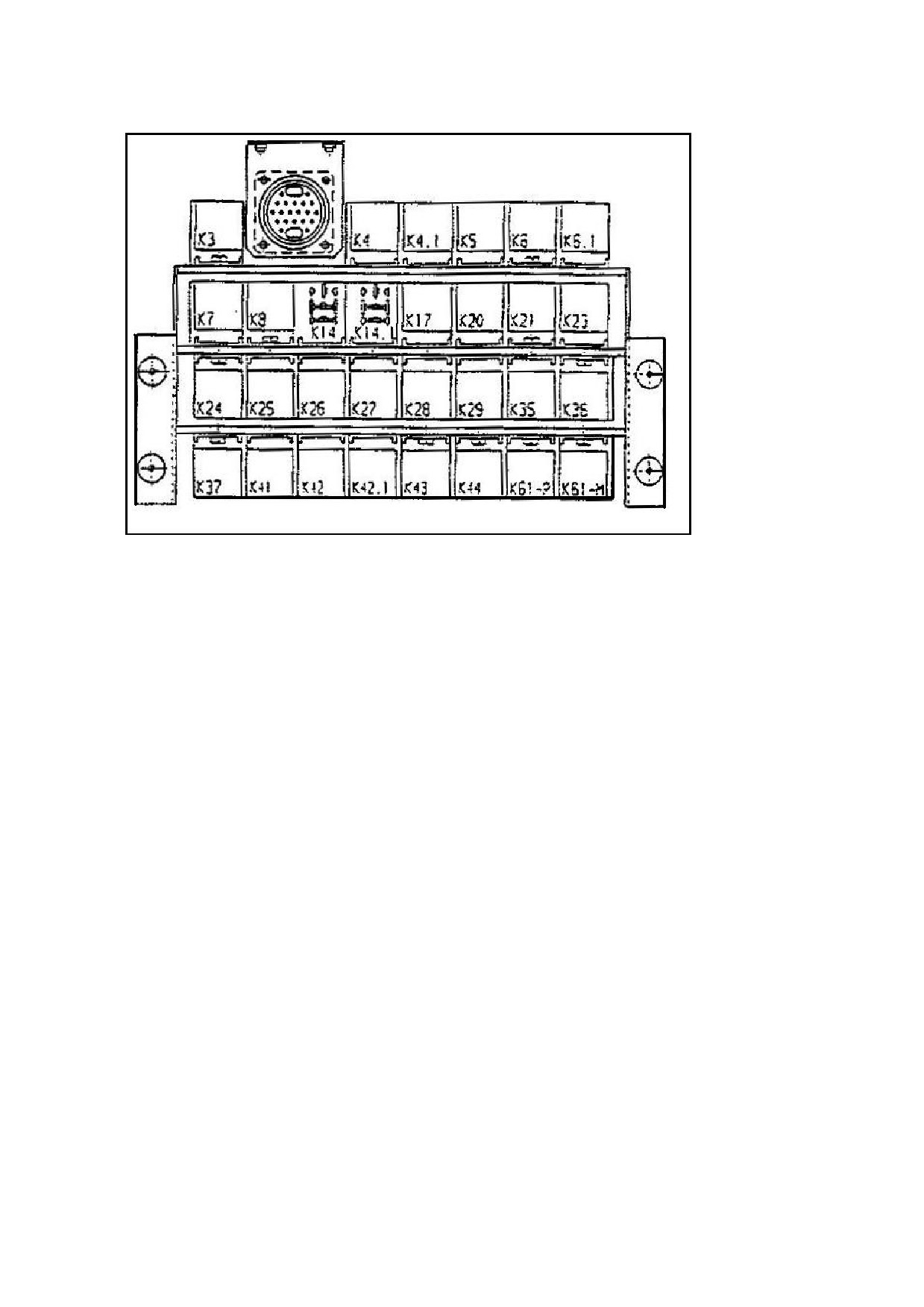

Месторасположения реле в пульте управления комбайна
КЗ Реле для подключения рабочей функции К26 Рабочее реле для мотовила «подъем»
«Поле»
К4 Рабочее реле регулировки частоты
К27 Рабочее реле для мотовила
вращения молотильного барабана
К28
«опускание»
К4.1 Согласование сигнала сцепления
К29 Рабочее реле для мотовила «подача
молотилки
вперед»
(«525») на бортовом компьютере
Рабочее реле для мотовила «подача
назад»
К5 Рабочее реле регулировки частоты
КЗ 5 Реле для сцепления разгрузки (525)
вращения вентилятора
Блокировка включения
Индикаторный блок-2
, Кб
Рабочее реле регулировки частоты
К36 Реле для сцепления молотилки (525)
вращения мотовила
Блокировка включения
Индикаторный блок-2
К6.1 Согласование сигнала сцепления жатки К37 Реле для сцепления жатки (525)
(«525») на бортовом компьютере
Блокировка включения
К7 Рабочее реле делительного ножа для
Индикаторный блок-2
рапса справа
К8 Рабочее реле делительного ножа для
К41 Реле для блокировки включения
рапса слева
сцепления молотилки
К14 Блокировка включения
К42 Реле для блокировки включения
соломоизмельчителя
сцепления жатки
К14.1 Рабочее реле и блокировка включения
К42.1 Отключение жатки при
соломоизмельчителя
задействовании одбарабанья
К17 Реле для блокировка включения ножа
К43 Реле для блокировки включения
для рапса
сцепления разгрузки
К20 Рабочее реле для наклонной камеры
К44 Отключение жатки при задейство
«опускание»
вании быстродействующего оста
нова жатки
207
К21 Рабочее реле для наклонной камеры
Кб 1 -Р Рабочее реле Lima (К1.61) для
«подъем»
потребителей 24 В
К23) Автоматика выгрузной трубы
Кб 1 М Рабочее реле Lima (К1.61) для
массы
К24)
(ввод)
потребителя
К25)
Приложение Г
Перечень первичных средств пожаротушения
Наименование средств пожаротушения
Количество
Огнетушитель
2
Штыковая лопата
2
Швабра
2
Приложение Д
Параметры вибрации в вертикальном направлении и на сидении оператора
Значение параметра в октавной полосе со
Наименование
среднегеометрической частотой
параметра
1
2
4
8
16
31,5
63
Среднеквадратическое
значение ускорения,
0,85
0,79
0,57
0,6
1,14
2,27
4,49
м/с2
Приложение Е
Параметры вибрации в горизонтальном направлении и на сидении оператора
Значение параметра в октавной полосе со
Наименование
среднегеометрической частотой
параметра
1
2
4
8
16
31,5
63
Среднеквадратическое
значение ускорения,
0,316
0,423
0,8
1,62
3,2
3,38
12,76
м/с2
Приложение Ж
Параметры вибрации на органах управления
Значение параметра до октавных полос со
Наименование
среднегеометрическими частотами, Гц
параметра
16
31,5
63
125
250
Среднеквадратическое
4*10-2
2,8*10-2
2*10-2
1,4*10-2
1*10-2
значение скорости
ускорения, м/с
Уровень скорости, дБ
118
115
112
109
106
Приложение З
Уровень шума
Значение параметра, ДБА, не более
Наименование параметра
На рабочем месте оператора
80
Общий уровень
85
208
