Комбайн зерноуборочный самоходный «ЛИДА-1300». Руководство

- запустить дизельный двигатель, "прогреть" рабочую жидкость гидросистемы

до 50 °С и произвести регулировку при номинальной частоте вращения.

- приподнять наклонную камеру с навешенной жаткой до верхнего положения.

- повернуть маховичок дроссельного клапана 1 (рис.2.29) на ходовом клапане

вправо до упора.

- исходя из закрытого положения дроссельного клапана, медленно открывать

его при одновременном опускании наклонной камеры, до тех пор, пока не будет

достигнуто время опускания приблизительно 7 секунд.

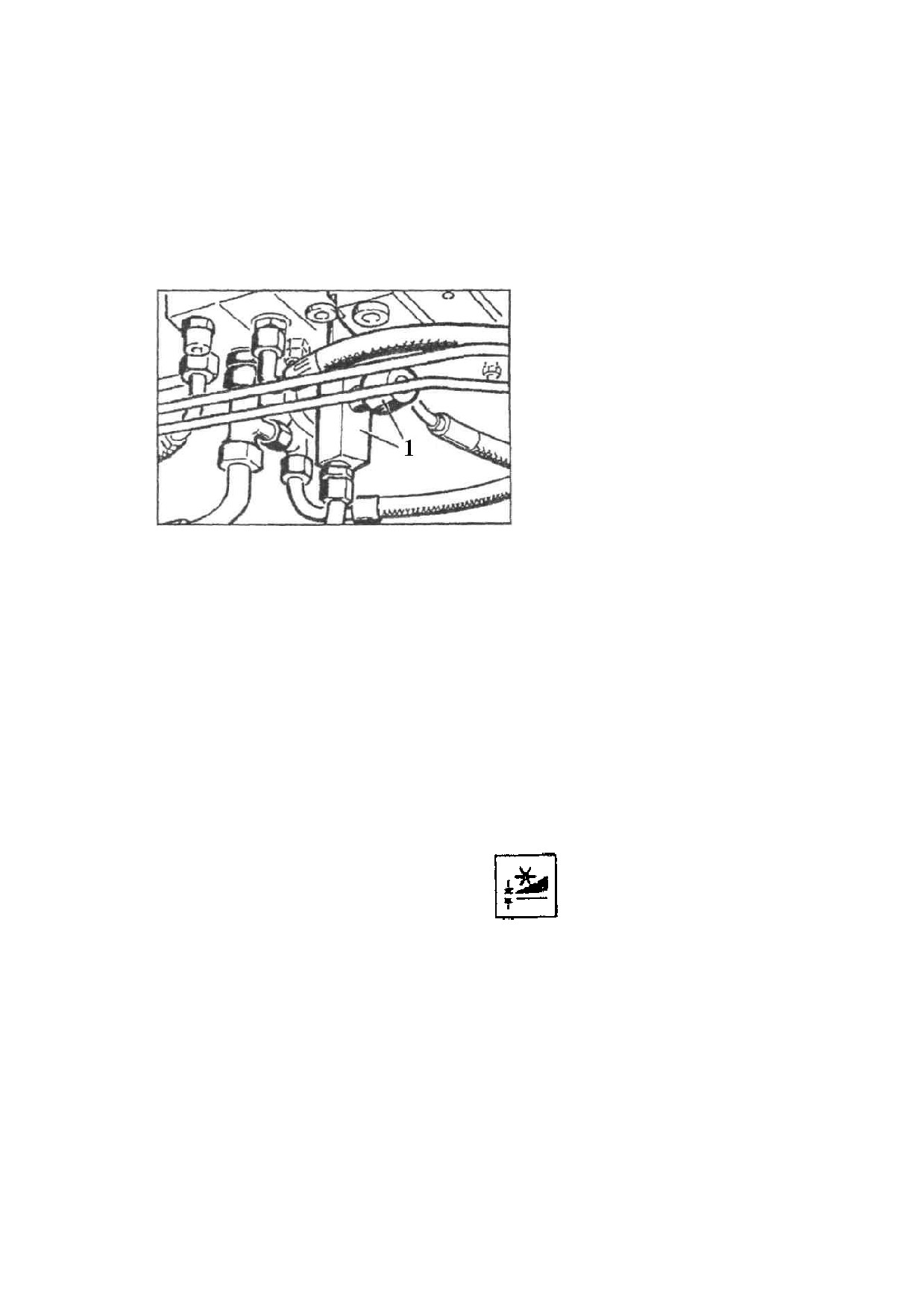

Рис.2.29

Дроссельный

клапан

системы опускания жатки.

2.4.9 Автоматическая коррекция высоты среза

Автоматическая коррекция высоты среза служит для копирования поверхности

поля и поддержания предварительно установленной высоты среза.

Режим работы

С помощью выключателя S24 Вы можете выбирать между слудующими тремя

режимами работы:

S24

- выключатель в среднем положении = автоматическая коррекция высоты среза

отключена;

- выключатель нажат вниз (светится символ переключателя) = автоматическая

коррекция и регулировка высоты жатки включены (действительно только для жатки

без рапсовой приставки).

Дальнейшие операции:

деблокируйте наклонную камеру гидравлическим способом через

переключатель S 26 и механическим способом путем демонтажа двух фиксаторов А в

соответствии с рис. 2.30.

S26

- нажмите кнопочный выключатель S11.2 без фиксации выключателя в

нажатом положении. Жатка опускается в рабочее положение, так что она движется в

режиме копирования поверхности поля;

S11.1

S11.2

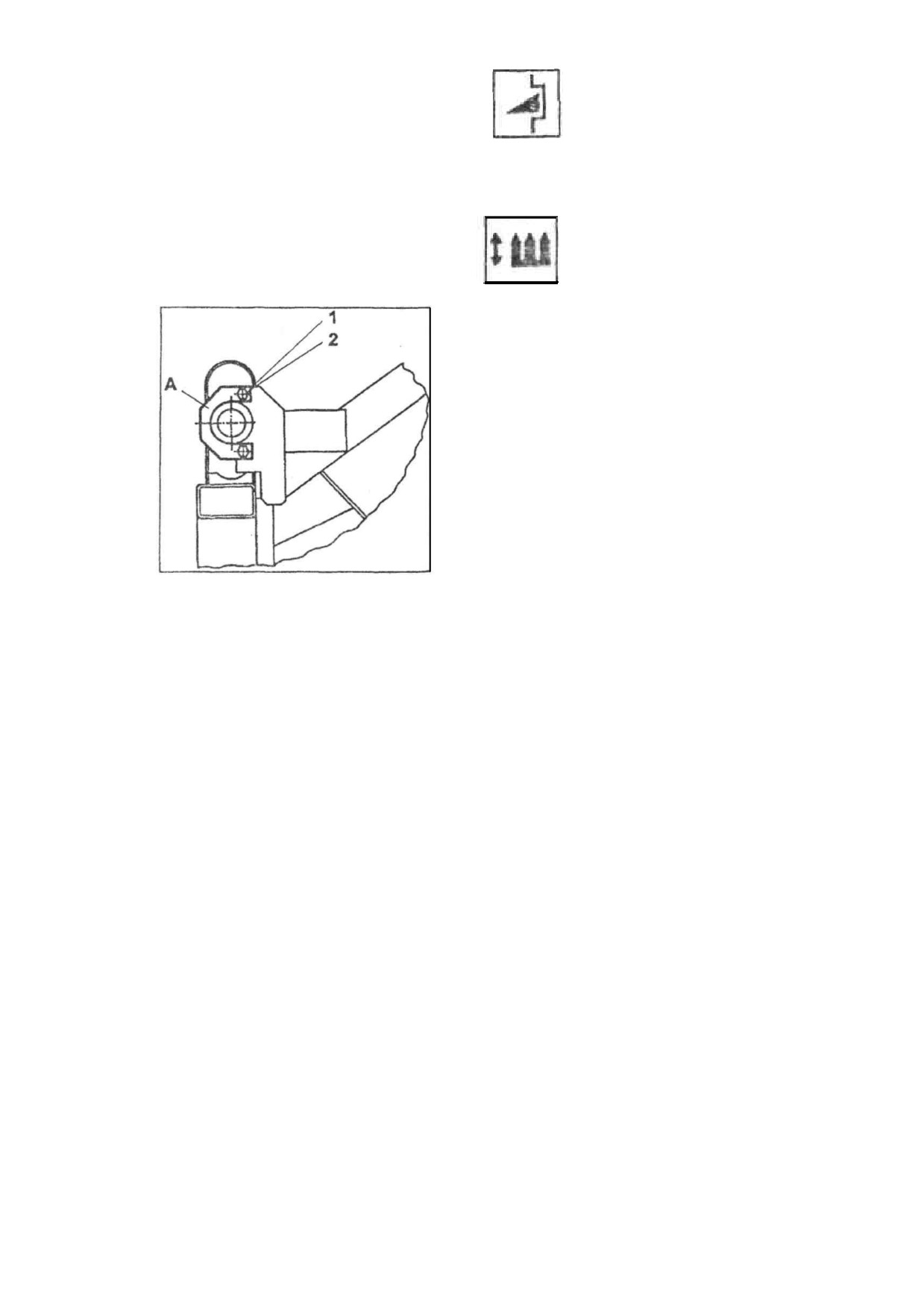

Рис.2.30 Механическая фиксация

маятниковой балки:

А- фиксатор;

1- винт с шестигранной головкой М12х20;

2- шайба А13.

- нажмите кнопочный выключатель S11.2 без фиксации выключателя в нажатом

положении. Жатка опускается в рабочее положение, так что она движется в режиме

копирования поверхности поля;

- если Вы приводите в действие кнопочный выключатель S11.1 (напр. при

внезапно возникающих препятствиях или при развороте), автоматическая коррекция

высоты среза отключается, и Вы управляете жаткой в обычном режиме ручного

управления;

- выключатель нажат вверх (светится символ переключателя) = автоматическая

коррекция жатки или початкоотделителя для высокого среза (S26 см. выше);

- при окончании работы с жаткой заблокируйте наклонную камеру

гидравлическим способом через переключатель S26 и механическим способом

путем установки двух фиксаторов в соответствии с рис. 2.30;

- при работе с початкоотделителем или с жаткой с рапсовой приставкой

заблокируйте наклонную камеру механическим способом путем установки двух

фиксаторов в соответствии с рис. 2.30;

- нажмите кнопочный выключатель S11.2 (см. выше) без фиксации выключателя

в нажатом положении, и жатка или початкоотделитель опускается до заданной

рабочей высоты.

- переналадка автоматической коррекции высоты среза возможна с помощью

кнопочных выключателей S 11.1 и S11.2.

Настройка автоматического копирования почвы

Для безупречного функционирования системы копирования почвы необходима

точная настройка пружинного энергоаккумулятора и механизма

уравновешивания Наклонная камера должна быть деблокирована

гидравлическим и механическим способом

Настройка системы копирования почвы осуществляется следующим

образом:

- установить переключатель высоты среза на правой стороне наклонной камеры

в соответствии с рис. 2.31. Расстояние А между толкающей штангой и ступицей при

самом высоком положении наклонной камеры должно составлять от 2 до 6 мм.

Установите точку отключения автоматической коррекции высоты среза путем

поворачивания накладки 3 с инициатором (рис. 2.31). При этом выключатель S24

должен находиться в верхнем положении;

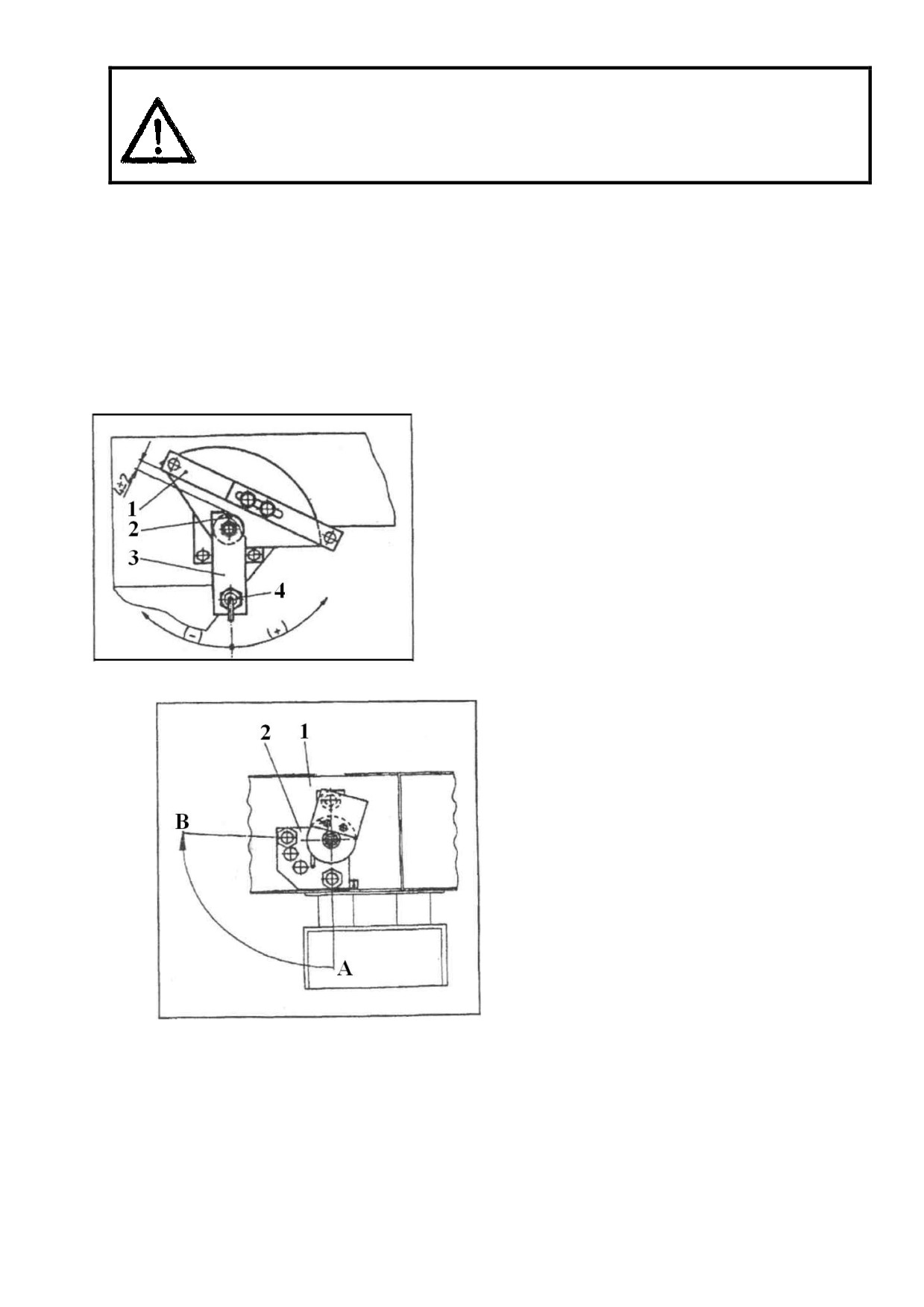

Рис.

2.31 Регулировка переключателя высоты

среза на правой стороне наклонной камеры:

1- толкающая штанга;

2- ступица;

3- накладка;

4- инициатор;

(+) - увеличение высоты среза;

(-) - уменьшение высоты среза.

Рис. 2.32 Настройка инициатора:

1- положение инициатора при уборке

преимущественно неполеглых хлебов;

2- положение инициатора при уборке

преимущественно полеглых хлебов;

А- платформа;

В- держатель;

- нажмите на рычаге управления на кнопочный выключатель S11.2 без

фиксации выключателя в нажатом положении. При копировании поверхности почвы

посредством копирующих башмаков жатка должна устанавливаться в откинутом

вперед положении

(без фиксации на наклонной камере) около

15 см над

поверхностью земли. При потребности подрегулируйте точку отключения;

- переключите выключатель S24 в нижнее положение. Жатка теперь

опускается до земли. Таким образом, осуществлена настройка системы

автоматического копирования почвы;

- если Вы работаете преимущественно с полеглыми зерновыми культурами,

имеет смысл сместить нижний инициатор переключающего устройства в направлении

часовой стрелки (рис. 2.32).

Настройка для высокого среза

Фиксированную высоту среза Вы можете устанавливать следующим

образом:

- установить высоту среза на переключателе высоты среза на правой стороне

наклонной камеры в соответствии с рис. 2.31. Расстояние между толкающей штангой

и ступицей при самом высоком положении наклонной камеры должно составлять от

2 до 6 мм;

- установите точку отключения автоматической коррекции высоты среза путем

поворачивания накладки 3 с инициатором. При этом выключатель S24 должен

находиться в верхнем положении;

- нажмите на рычаге управления на кнопочный выключатель S11.2 без

фиксации выключателя в нажатом положении;

- жатка или початкоотделитель опускается до предварительно установленной

высоты среза. При потребности подрегулируйте точку отключения и опять проверьте

опускание из самого высокого положения. Таким образом, осуществляется

настройка фиксированной высоты среза.

2.4.10 Реверс жатки

На комбайн установлен механизм реверса жатки. С его помощью Вы можете

легко устранять забивания в зоне жатки и наклонной камеры.

При задействовании переключателя S25 происходит изменение направления

вращения рабочих органов жатки и наклонной камеры.

S25

Для функционирования реверса жатки по причинам безопасности должны

быть выполнены следующие предпосылки:

- сцепление молотилки включено;

- сцепление жатки выключено;

- приводной вал наклонной камеры (верхний) не должен вращаться.

Эта операция контролируется электронным способом.

Если эти предпосылки выполнены, то через 3 секунды после приведения в

действие переключателя S25 включается электродвигатель для привода механизма

реверсирования жатки. При этом следует удерживать переключатель в нажатом

положении. Для предотвращения перегрева электродвигателя процесс реверсирования

автоматически выключается после 10 секунд. Если этого времени недостаточно для

очистки от забивания, то, выдержав паузу в одну минуту, можно снова ввести в

действие обратный ход жатки на следующие 10 секунд путем повторного нажатия

переключателя S25.

Если электродвигатель реверсирования жатки не запускается

через

5 секунд после приведения в действие

переключателя S25

(очень сильное забивание), то

прекратите эту операцию и устраните забивание вручную.

Периодически следите за состоянием зубчатой передачи

электродвигателя реверсирования и сопрягаемого зубчатого колеса. Наличие

инородных частей не допускается. Своевременно очищайте зону зубчатого

соединения во избежание перебоев в работе. Перед установкой комбайна на

хранение рекомендуется электродвигатель демонтировать.

2.4.11 Камнеуловитсльный лоток

Своевременно удаляйте скопившиеся камни. Приводной рычаг

1 для

открывания заслонки камнеуловительного лотка находится между правым ведущим

колесом и боковиной корпуса (рис. 2.33). После разблокирования фиксатора

переведите приводной рычаг вверх. При этом открывается заслонка, и лоток

опорожняется. Проводите опорожнение камнеуловительного лотка только при

выключенном двигателе, поднятой наклонной камере с задействованием механизма

фиксации наклонной камеры.

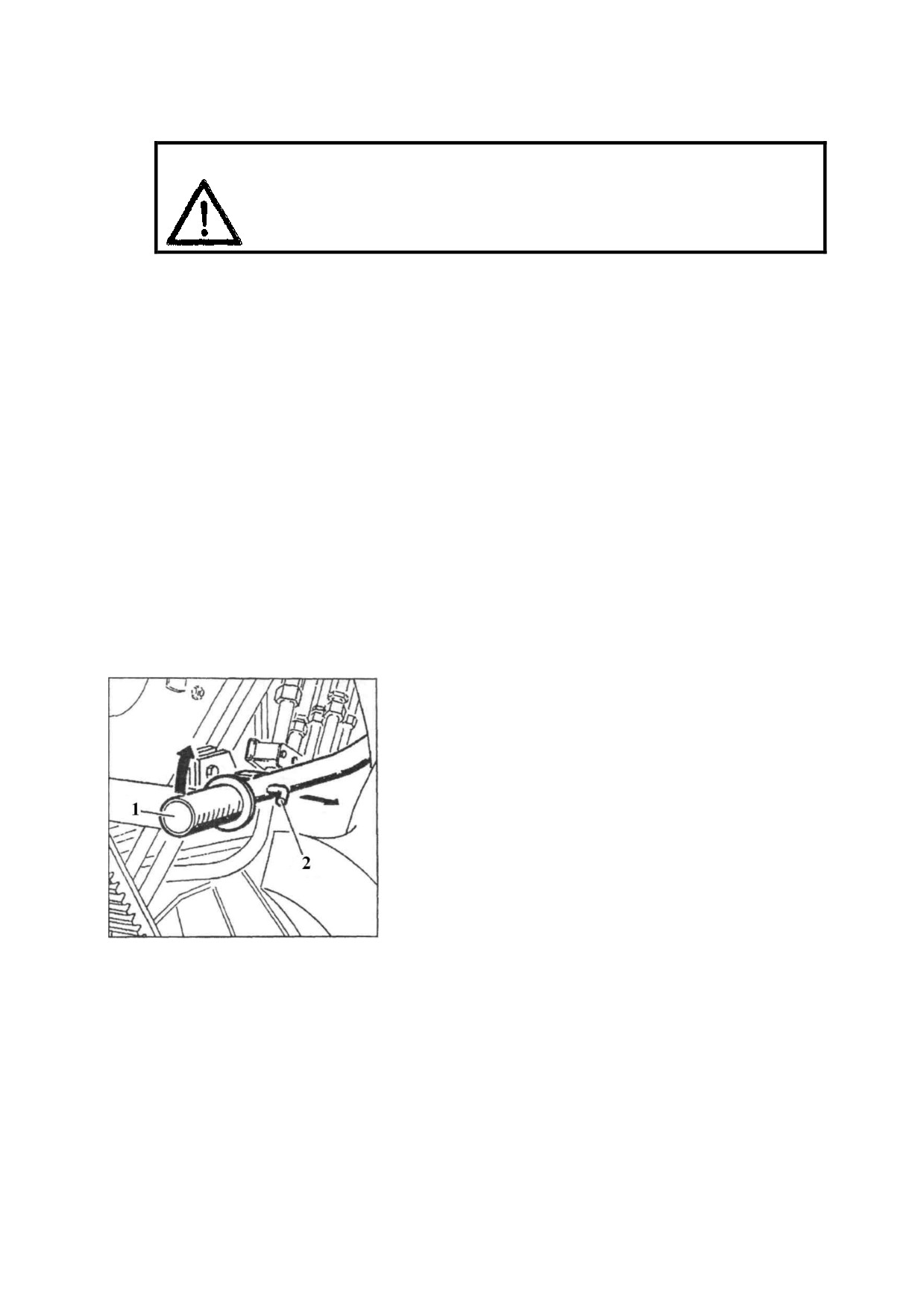

Рис. 2.33 Опорожнение камнеуловительного лотка:

1- приводной рычаг;

2- фиксатор.

2.4.12 Молотильный аппарат

Молотильный аппарат включает

3 основных узла: молотильный барабан,

отбойный битер и сепарирующий барабан (рис. 2.34). На входе в молотильный аппа-

рат имеется камера камнеуловителя с удобной очисткой.

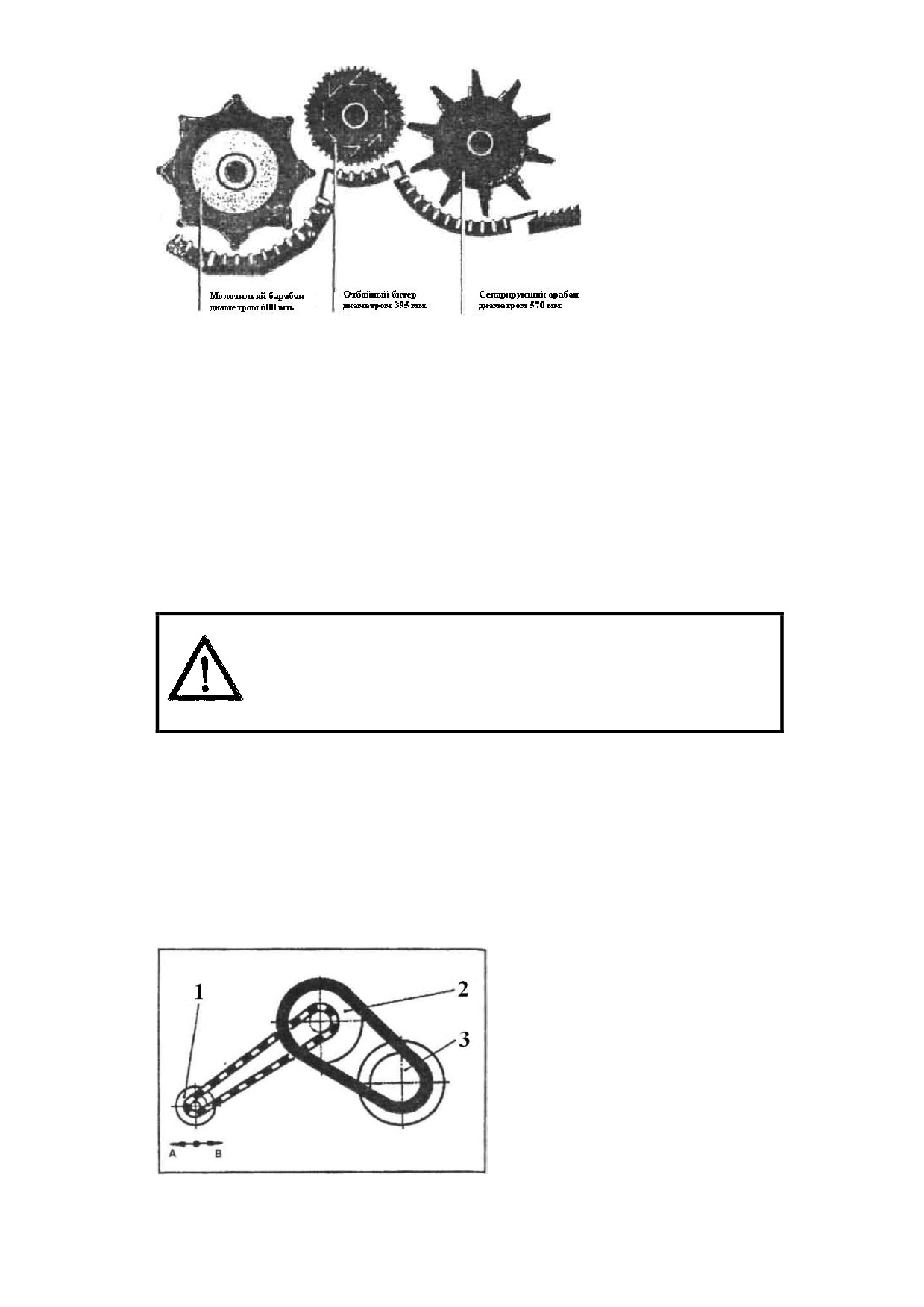

Рис.

2.34

Молотильный

аппарат комбайна

«Лида-

1300»

Молотильный барабан имеет диаметр 600 мм. Для обмолота различных культур

устанавливается требуемая частота вращения молотильного барабана посредством

переключателя S17 (перед этим следует на индикаторном блоке выбрать частоту

вращения молотильного барабана с помощью соответствующих клавиши бортового

компьютера). Принципиально выбор частоты вращения определяется следующим

образом:

- труднообмолачиваемые культуры и влажная солома требуют повышенной и

высокой частоты вращения молотильного барабана;

- легкообмолачиваемые - более низких частот.

В таблице регулировок Вы найдете необходимые

частоты вращения молотильного барабана для

различных культур

Регулировка частоты вращения молотильного барабана производится только

при его вращении, однако, без загрузки молотильного барабана.

Расположенный на валу отбойного битера шкив вариатора 2 (рис. 2.35)

регулируется с помощью цепного привода, который приводится от исполнительного

двигателя 1. Шкив вариатора 3 на валу молотильного барабана имеет пружинный

привод. Ветвь цепи натягивается путем перемещения натяжной опоры двигателя 1 в

направлении А или В.

Рис.

2.35

Привод

вариатора

молотильного барабана:

исполнительный двигатель с

натяжной опорой;

2- ведущий шкив вариатора;

3- ведомый шкив.

На заводе-изготовителе производится основная регулировка подбарабанья для

уборки зерновых. С помощью винта 1 (рис. 2.36) рядом с кабиной комбайнера можно

при потребности подрегулировать подбарабанье В таблице регулировок (рис. 2.36)

приведены значения отметок для шкалы 3. В кабине имеется рычаг для быстрого

опускания подбарабанья.

После изнашивания планок подбарабанье можно повернуть на угол 180°.

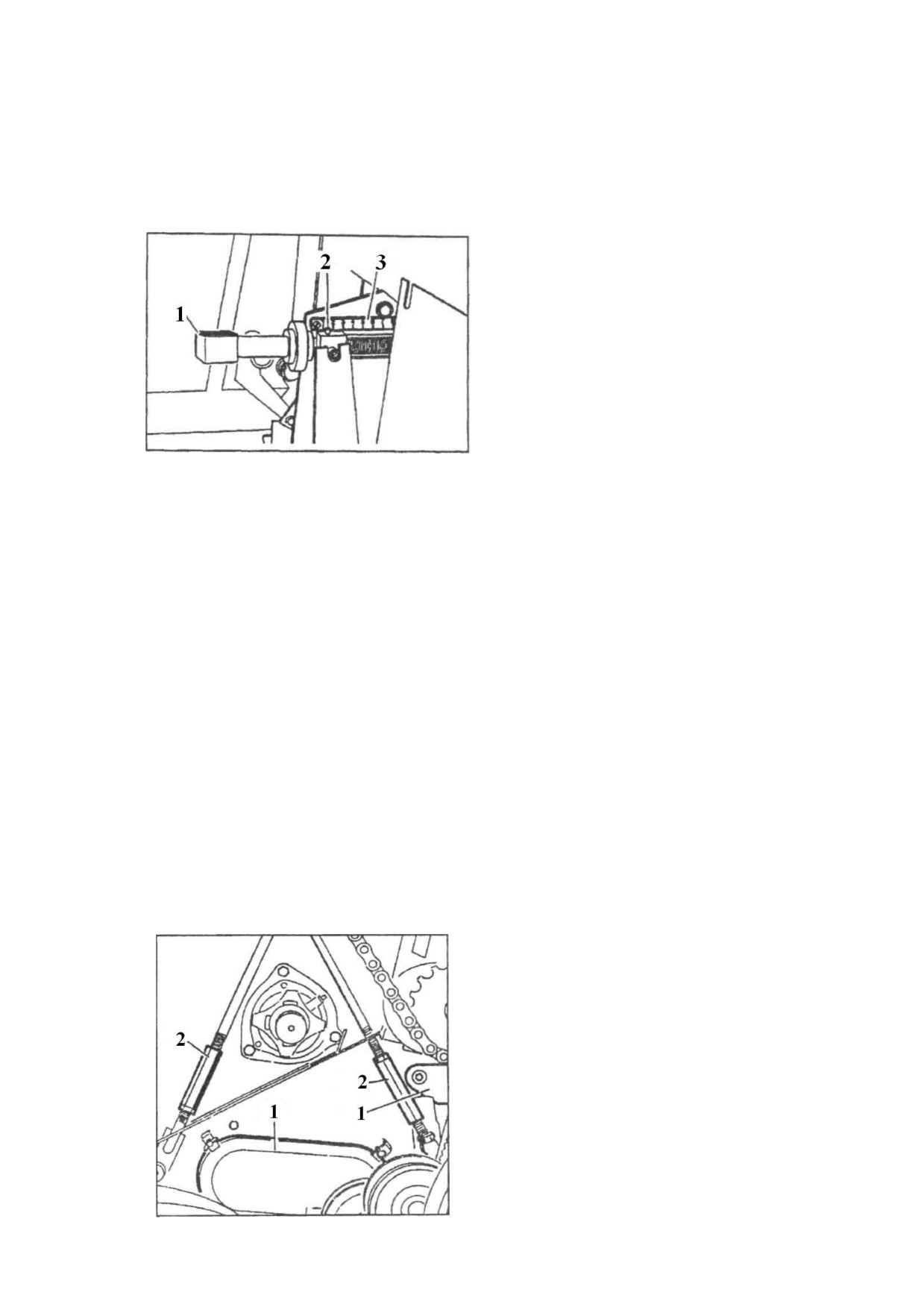

Рис.2.36 Точная настройка подбарабанья:

1- ходовой винт;

2- указатель;

3- шкала

Необходимо следить за тем, чтобы подбарабанье и барабан были расположены

параллельно. Выпускаются четыре вида подбарабаний - см. табл. 8.1.

Настройка подбарабанья осуществляется следующим образом:

- дайте машине поработать 2-3 минуты на холостом ходу;

- после отключения привода приподнимайте и опускайте подбарабанье 2-3 раза

механическим способом;

- откроите смотровые отверстия под молотильным барабаном и выходом

подбарабанья на обеих боковых стенках (рис. 2.37);

- поворачивайте установочный винт 1 для точной регулировки подбарабанья до

тех пор, пока будет достигнуто значение «2» на шкале 3 (рис. 2.36);

- установите подбарабанье параллельно к молотильному барабану

регулировочными гайками 2 (pиc. 2.37);

- на входе А расстояние между третьей планкой подбарабанья и верхней

кромкой била должно составлять 15±2 мм (рис. 2.38);

- на выходе В расстояние между последней планкой подбарабанья и верхней

кромкой била устанавливается 7 мм (рис. 2.38);

- произведите аналогичные изменения на левой и правой стороне молотильного

аппарата;

Рис. 2.37 Регулировка подбарабанья:

1- смотровое отверстие;

2- регулировочная гайка.

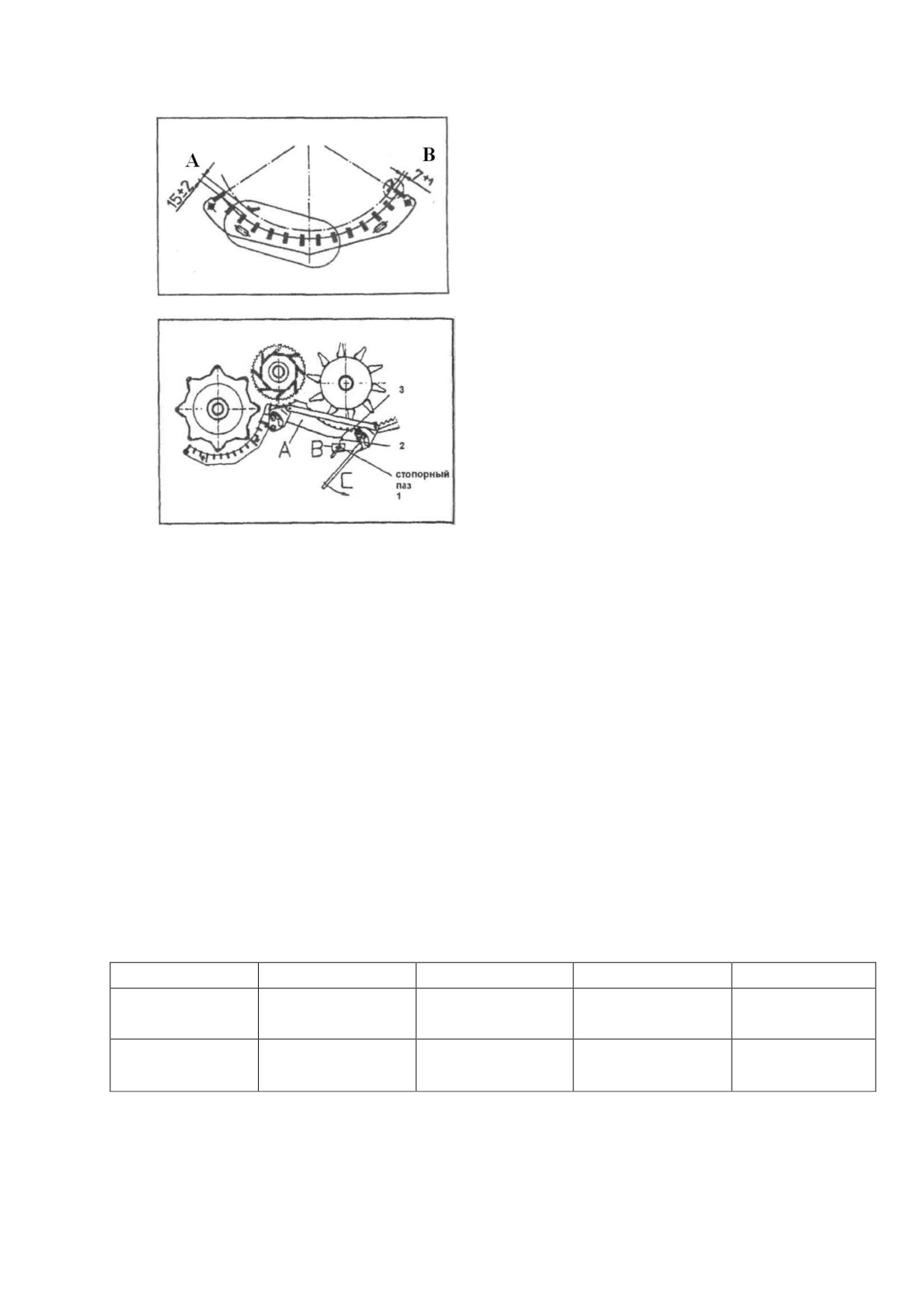

Рис. 2.38 Основная регулировка

подбарабанья:

А- вход;

В- выход.

Рис. 2.39 Молотильно-сепарирующее

устройство:

А- дека сепарирующего барабана;

В- фиксатор;

С- рычаг.

- проводите регулировку сначала на входе, а затем на выходе подбарабанья:

- заблокируйте все установочные гайки контргайками.

Благодаря 3-х барабанной системе (рис. 2.39) даже при высокой урожайности и

влажных условиях уборки потери за соломотрясом незначительны. Это достигается за

счет увеличенной площади подбарабанья и активного действия сепарирующего

барабана.

При малой урожайности с низкой влажностью соломы дека сепарирующего

барабана может быть опущена из нормального положения (стопорного паза 1) до

стопорного паза

3. Тем самым увеличивается свободный проход на деке

сепарирующего барабана от 28 до 65 мм, и процесс домолота протекает в более

щадящем режиме. При уборке кукурузы и подсолнечника деку сепарирующего

барабана следует установить на стопорный паз 3.

Для уборки кукурузы на зерно и подсолнечника подбарабанье должно быть

заменено см. таблицу 8.1 и заново отрегулировано (табл. 8) см. рис.2.38.

Таблица 8

Регулировка молотильного аппарата при уборке кукурузы и подсолнечника

Вид культуры

А, мм

В, мм

Значение

Подбарабанье

Зерновая

35±2

22-1

Для кукурузы

культура

Подсолнечник

35±2

22-1

Для кукурузы

Если один или несколько бичей вышли из строя вследствие износа или

воздействия инородных предметов, то при их замене соблюдаются следующие

указания:

- заменяйте противолежащие бичи;

- устанавливайте бичи без отклонений или только с незначительными

отклонениями по весу;

- очистите барабан от прилипших к нему примесей;

- затяните крепежные болты бичей с моментом затяжки

80...90 Нм и

зафиксируйте эти болты контргайками.

Для обмолота клевера или подобных культур можно установить в подбарабанье

терочное днище для клевера. Если требуется шастанье (отделение остей) (например, в

случае ячменя), переводится находящийся за левым ведущим колесом (рис. 2.40)

рычаг Н из положения 1 в положение II (рис.2.41). Таким образом, заслонка

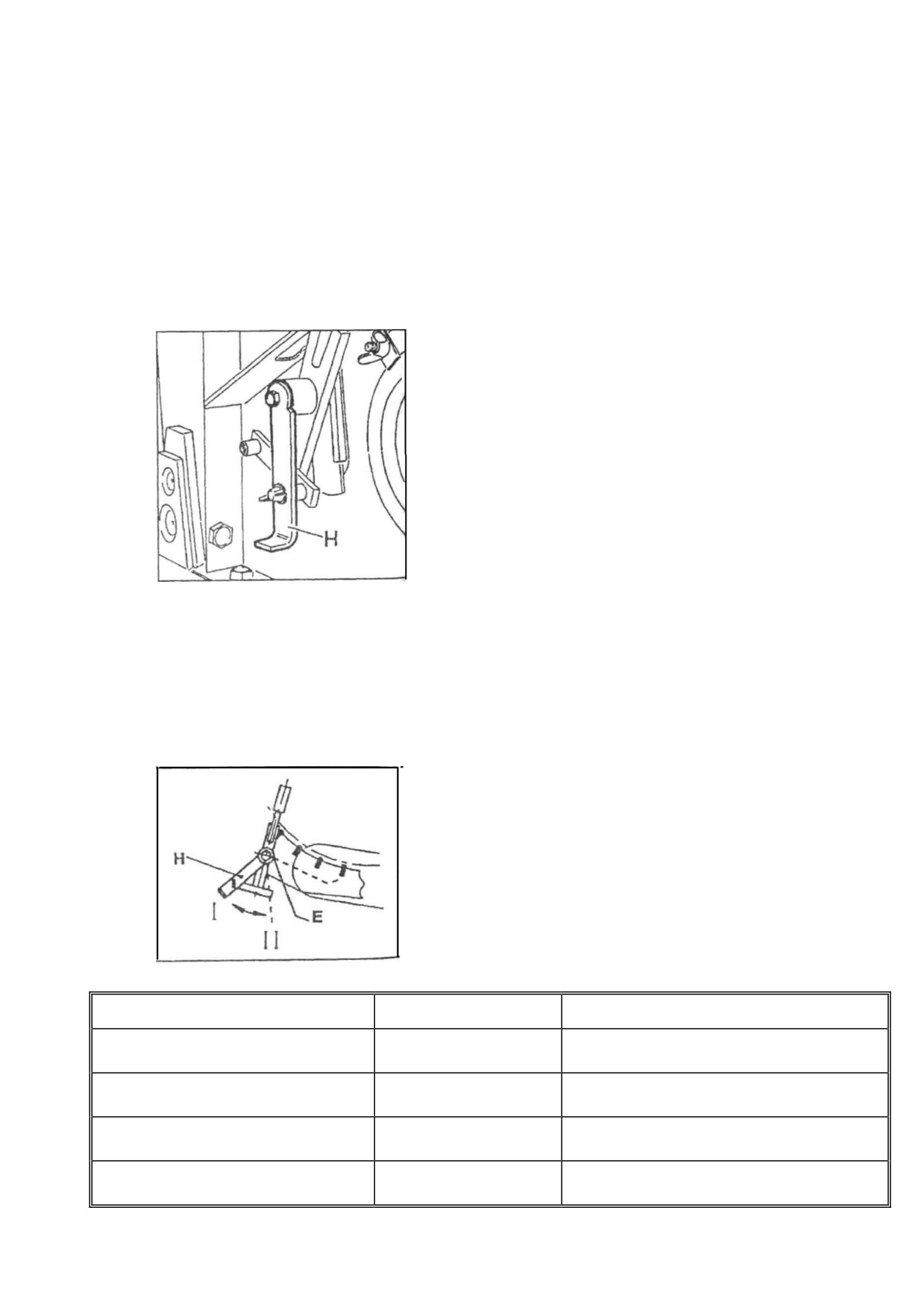

Рис. 2.40 Рычаг Н перестановки заслонки

шасталки.

шасталки наклоняется к подбарабанью и рычаг Н фиксируется с помощью винта

- барашка. Во время уборки в очень влажных условиях или при сильной поросли

может произойти забивание первых сегментов подбарабаья. Это вызывает

ограничение сепарации зерен. Поэтому целесообразно периодически проводить

проверку подбарабанья и в случае надобности очищать его через камеру

камнеуловителя.

Рис. 2.41 Перестановка заслонки шасталки:

Н- рычаг;

Е- заслонка шасталки.

Таблица 8.1 Типы подбарабаний

ПРОСВЕТ

ПРИМЕЧАНИЕ

Подбарабанье для зерновых

7,5 мм

Для очень сухих условий убороки

(Комплектуется по спецзаказу)

Подбарабанье для зерновых

9,7мм

Для нормальных условий убороки

(Комплектуется серийно)

Подбарабанье для зерновых

12,5мм

Для очень влажных условий убороки

(Комплектуется по спецзаказу)

Подбарабанье для кукурузы

15,8мм

Для очень уборки кукурузы

(Комплектуется по спецзаказу)

2.4.13 Соломотряс

Для предотвращения потерь за соломотрясом обращайте внимание на то, чтобы

скатные доски и накладки соломотряса не забивались, что может произойти при

высокой влажности уборочного материала.

Для очистки на концах клавиш соломотряса, а также посередине скатных досок

предусмотрены отверстия, к которым открывается доступ после снятия крышек А

(рис.

2.42). При забивании камеры прохождения соломы, находящейся над

соломотрясом, загорается сигнализатор "Камера прохождения соломы забита" на

индикаторном блоке, и подается аварийный звуковой сигнал.

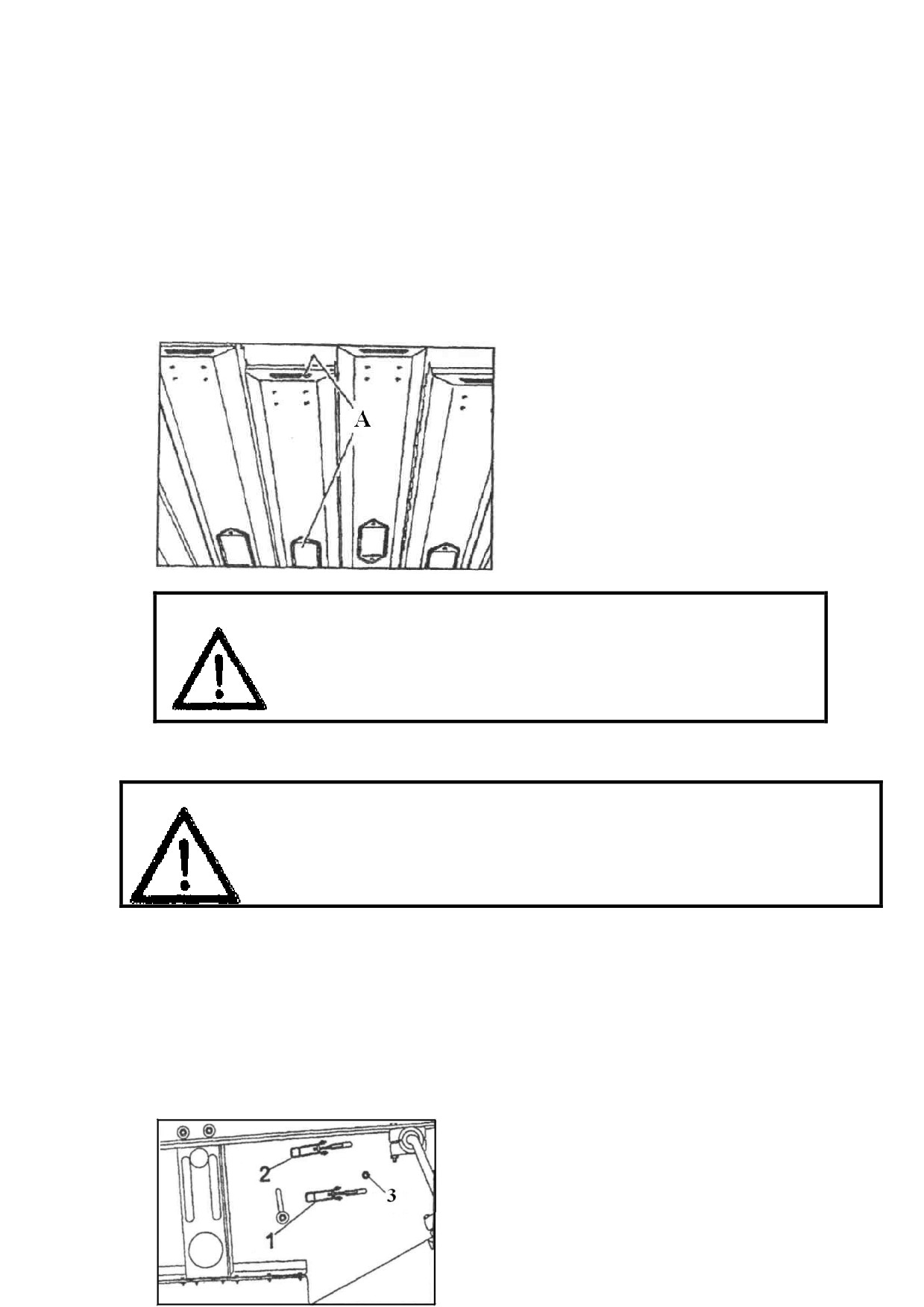

Рис.2.42 Отверстия для очистки

на соломотрясе:

А- крышка .

При забитой камере соломотряса выключите двигатель комбайна,

закройте кабину комбайнера на ключ и устраните

забивание через люк над камерой прохождения соломы.

Затем опять прочно закройте крышку люка с помощью

винта с шестигранной головкой.

2.4.14 Очистка

Перед обмолотом проверьте на основе данных в таблице

регулировок:

- находится ли на решетном стане надлежащее нижнее решето,

соответствующее убираемой культуре;

- точно ли отрегулированы каскадное, верхнее и колосовое решета.

Особенно следите за правильной посадкой решет:

- отрегулируйте натяжные крюки

1 и

(рис.2.43), которые вставляются

снаружи в щели решет, таким образом, чтобы натяжные приспособления сработали

с полной эффективностью (нижнее жалюзийное решето, дополнительно к этому,

слева и справа фиксируется с помощью винта с шестигранной головкой);

- верхние решета обычно не заменяются. Исключением является работа на

склоновых массивах.

Рис.2.43 Крепление решет:

1- натяжные крюки нижнего решета;

2- натяжные крюки верхнего решета;

3- винт с шестигранной головкой.

2.4.14.1 Замена нижнего решета

Использование пробивного решета в качестве нижнего решета требуется только

в специфических условиях. Нижнее жалюзийное решето можно использовать для

очистки различных культур.

1) Для замены нижнего решета отвинтите натяжные крюки 1 и 2, находящиеся

слева и справа на решетном стане снаружи (рис. 2.43), а также винты с шестигранной

головкой.

2) Ослабьте резьбовые соединительные элементы 1 (рис. 2.44) в двух точках

подвески направляющих верхнего решета (слева и справа на задней внутренней

стороне короба для очистки).

3) Поднимите два расположенных один за другим верхних решета 3 и 4 до упора

и удерживайте их в этом положении с помощью резьбовых соединительных

элементов 1.

4) Вытяните нижнее решето.

5) Вставьте новое нижнее решето

(удлиненные отверстия в раме сита

обращены к задней стороне) и закрепите его посредством боковых натяжных крюков

1 и винтов с шестигранной головкой (рис. 2.43).

6) Поверните верхнее решето до нижнего положения и закрепите его посредством

натяжных крюков 2 (рис. 2.43) и резьбовых соединительных элементов 1 (рис. 2.44).

7) Следите за тем, чтобы поверхности решет, а также ступенчатая стрясная

доска были свободными от растительных и других остатков.

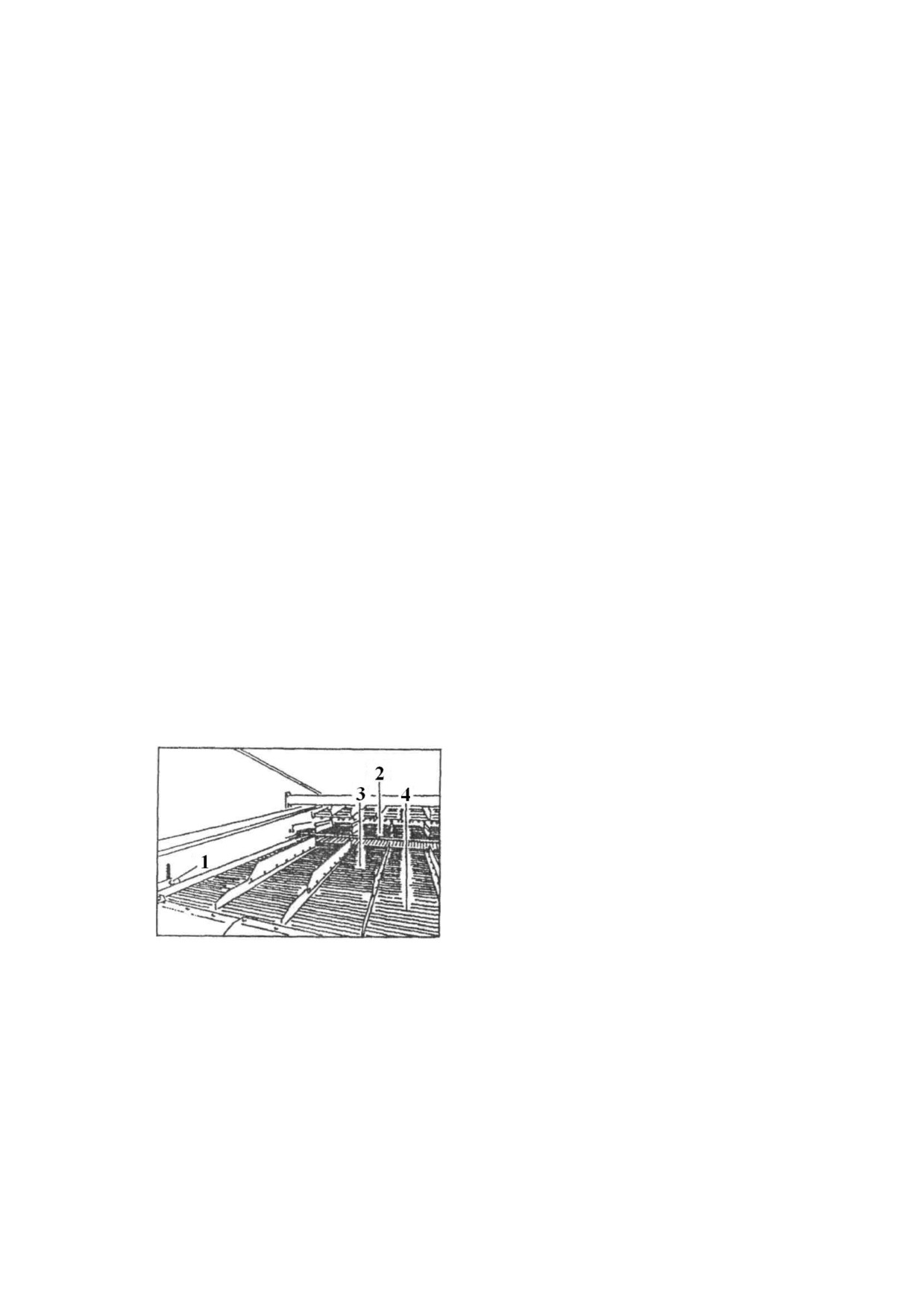

Рис. 2.44 Верхние жалюзийные решета:

1- резьбовой соединительный элемент;

2- каскадное решето;

3- жалюзийное решето;

4- колосовое решето.

2.4.14.2 Регулировка верхнего и нижнего решет

Для приспосабливания к обмолачиваемым культурам и условиям уборки

регулируется ширина открытия жалюзи каскадного решета 2, жалюзийного решета 3,

колосового решета 4 (рис. 2.44) и нижнего жалюзийного решета.

Для регулировки ширины открытия створок (жалюзи) верхнего жалюзийного

решета и колосового решета служат поворотные рычаги 2. Они находятся в конце

короба для очистки (рис. 2.45).

Нижнее жалюзийное решето Вы можете настраивать с помощью

регулировочного рычага 1 (рис. 2.45). Одна насечка на регулировочном рычаге

соответствует ширине открытия жалюзи в 2 мм.

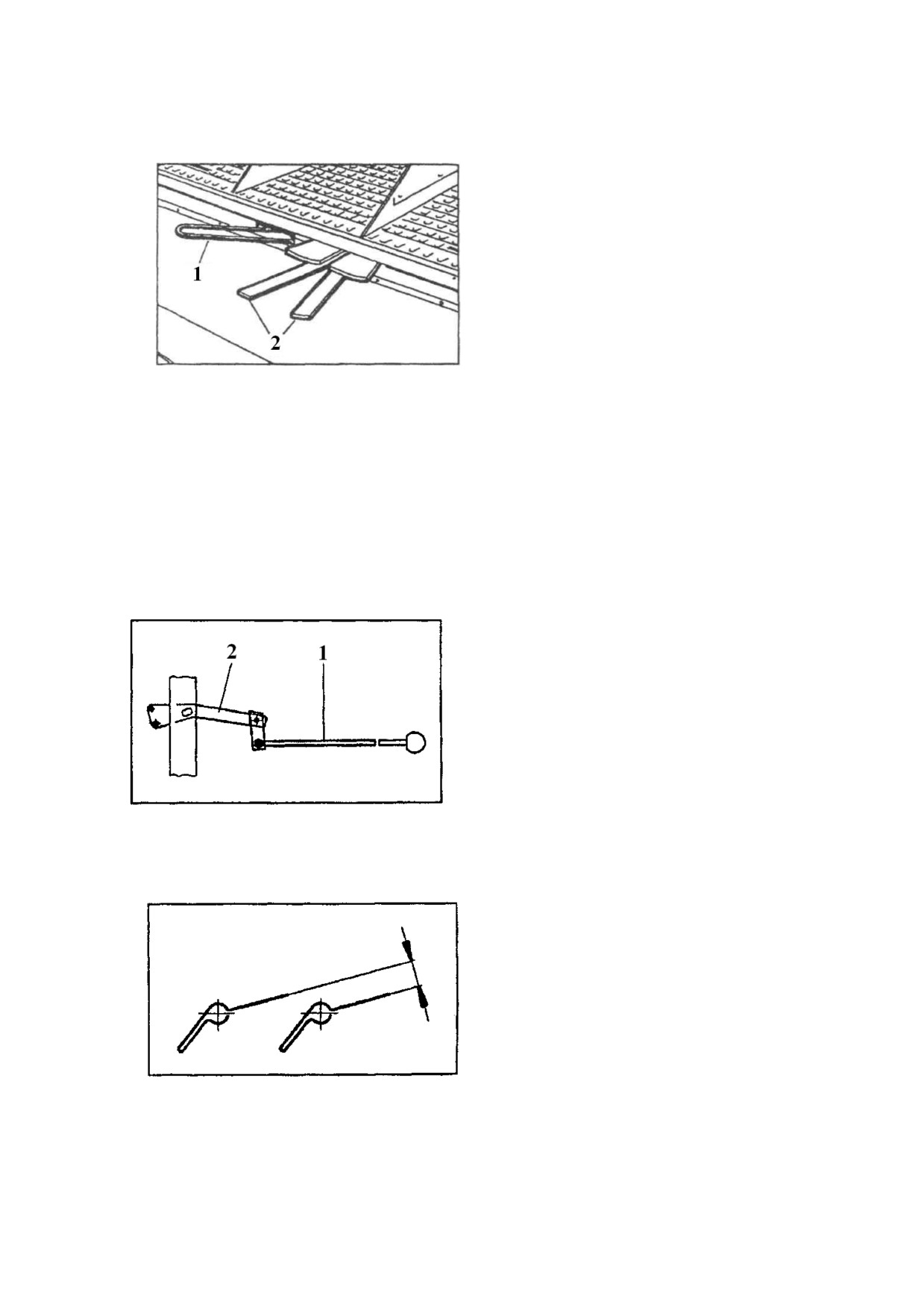

Рис.2.45 Поворотные рычаги

2 для

жалюзийного и колосового решет,

регулировочный рычаг

1 для нижнего

жалюзийного решета.

Настройка каскадного решета осуществляется следующим образом:

- встаньте у конца устройства для очистки и используйте в соответствии с

рис.2.46 рычаг

1 для перестановки жалюзийного решета в отверстие

регулировочного рычага 2 для каскадного решета;

- посредством вытягивания или нажатия рычага для перестановки

жалюзийного решета Вы открываете или закрываете створки каскадного решета;

- После произведенной регулировки снова снимите рычаг для перестановки и

храните его в ящике для инструментов.

Рис. 2.46 Регулировка каскадного решета:

1- рычаг для перестановки жалюзийного

решета;

2- регулировочный рычаг.

Приведенные в таблице регулировок

значения замеряются непосредственно на жалюзи решет (рис. 2.47). При работе на

склонах целесообразно смонтировать направляющие перегородки на решетах.

Подробности Вы найдете в разделе "Работа на склонах".

Рис.2.47 Измерение открытия жалюзи.

2.4.14.3 Вентилятор очистки

Частоту вращения вала вентилятора очистки Вы можете изменять путем

приведения в действие выключателя S17 (рис. 1.17). Перед этим необходимо на

индикаторном блоке с помощью соответствующих клавиши выбрать частоту

вращения вентилятора. Частоту вращения вентилятора необходимо приспособить к

обмолачиваемой культуре и к имеющимся условиям уборки. Указания по выбору

правильной частоты вращения даются в таблице регулировок.

Осуществляйте перестановку частоты

вращения вентилятора только при

работающей машине.

В выпускном канале вентилятора находится переставляемая направляющая

профильная деталь, которая при нормальных условиях уборки должна находиться в

нижнем положении.

2.4.15 Зерновой и колосовой шнеки

Днища лотков шнека являются съемными. Для снятия днища следует открыть

замковые крепления 1 (рис. 2.48).

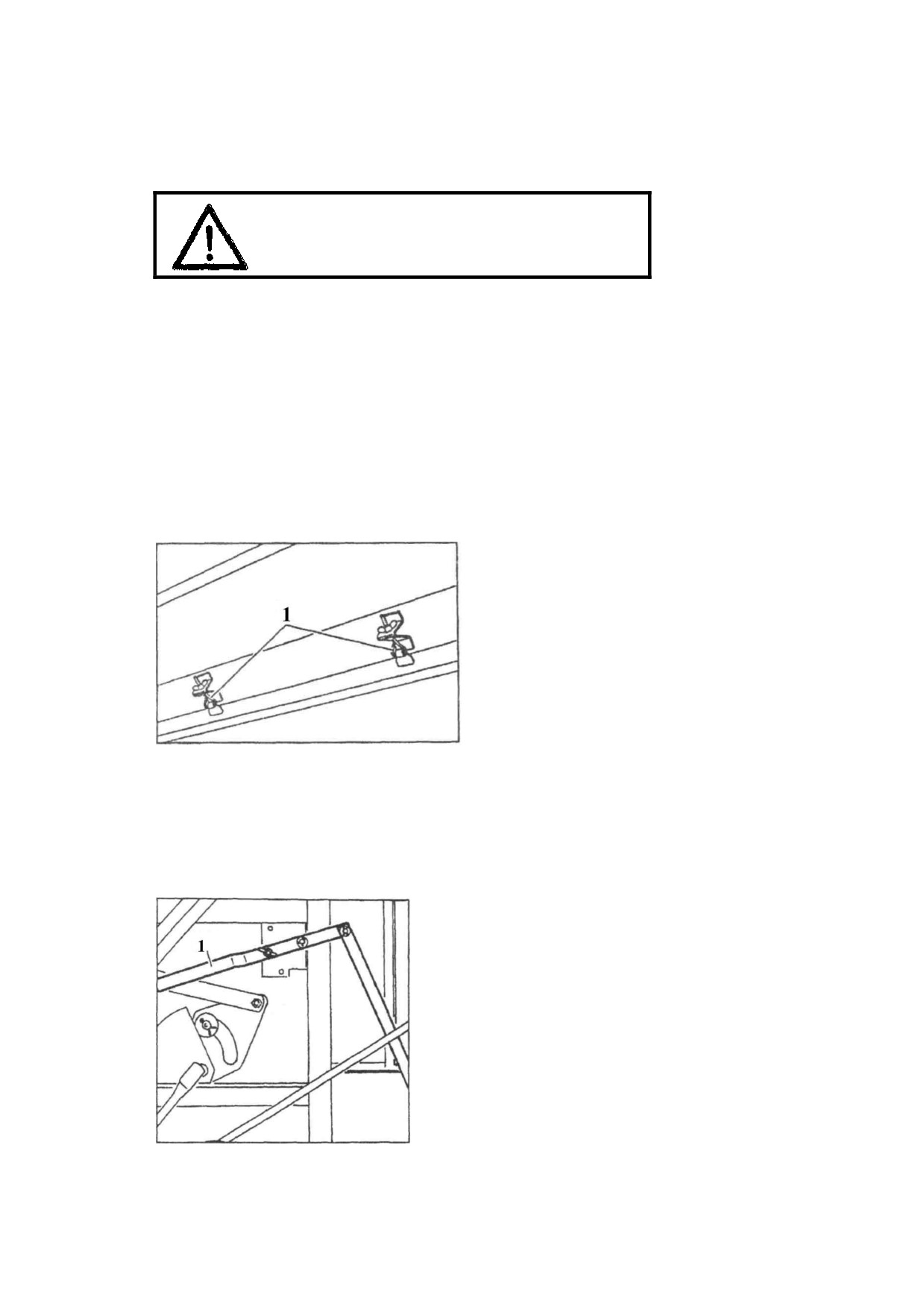

Рис.2.48 Замковые крепления

1 лотков

зернового и колосового шнеков.

2.4.16 Распределительный шнек

(склоновой)

Для работы на склоновых массивах в комбайне над ступенчатой транспортной

доской смонтирован распределительный шнек, способствующий более равномерной

загрузке решет очистки уборочным материалом.

Этот распределительный шнек Вы можете регулировать рычагом 1 по высоте в 3

ступенях (рис.2.49).

Рис.

2.49 Рычаг 1 для регулировки склонового

распределительного шнека по высоте.

Положение 1: Работа при отсутствии склонов (заводская настройка)

- рычаг для перестановки в нижнем положении.

Положение 2: Работа на склоновых массивах (горизонталь от 5 % наклона для

высокой толщины слоя на ступенчатой стрясной доске)

- рычаг для перестановки в среднем положении.

Положение 3: Работа на склоновых массивах (горизонталь от 5 % наклона

для малой толщины слоя на ступенчатой стрясной доске)

- рычаг для перестановки в верхнем положении.

Для перестановки распределительного шнека ослабьте на левом и правом

рычагах винт с головкой в виде "барашка", поверните рычаг в желаемое положение и

снова зафиксируйте его винтом.

Распределительный шнек должен быть отрегулирован

с обеих сторон в одной и той же высоте.

Устанавливайте распределительный шнек не ниже, чем это

необходимо, чтобы обмолоченный зерновой ворох не

забивал устройство очистки.

2.4.17 Элеваторы

О забиваниях элеваторов сигнализирует соответствующий датчик на

индикаторном блоке. Раздается прерывистый аварийный звуковой сигнал.

При забивании элеваторов немедленно остановитесь,

выключите двигатель комбайна и устраните забивание

через откидные заслонки элеваторов

2.4.18 Контроль зернового вороха

На левой передней стенке зернового бункера находится устройство для отбора

проб зерна (рис. 2.50) из зернового бункера. При открывании откидной заслонки

заполняется емкость устройства для отбора проб.

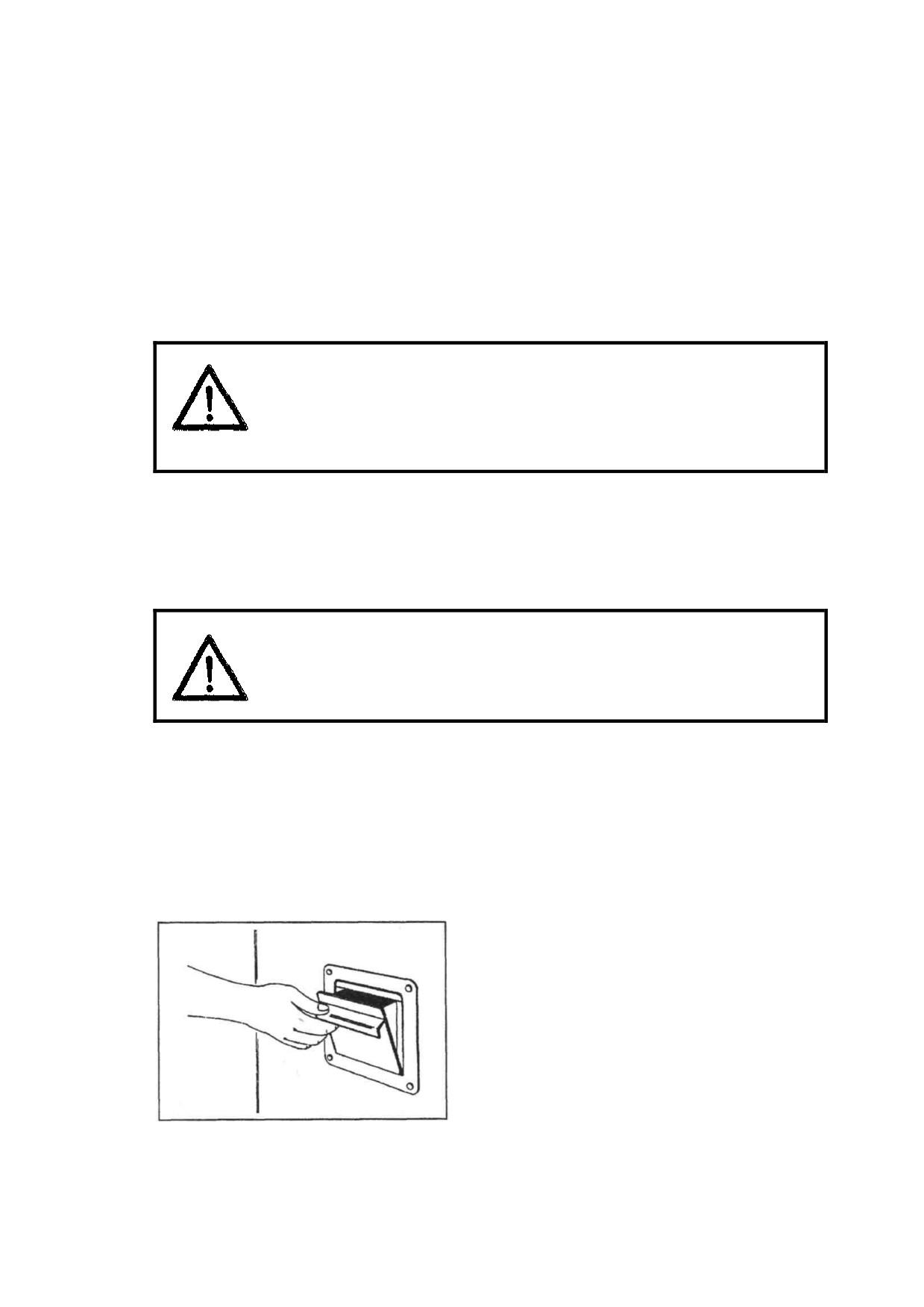

Рис. 2.50 Устройство для отбора проб зерна.

Закрывайте заслонку устройства для отбора проб при уровне

заполнения зернового бункера выше отверстия для отбора

проб только после выгрузки уборочного материала.

2.4.19 Зерновой бункер

Дизельный двигатель комбайна возможно запускать только при закрытых

заслонках зернового бункера. Двигатель автоматически выключается, если

открываются заслонки.

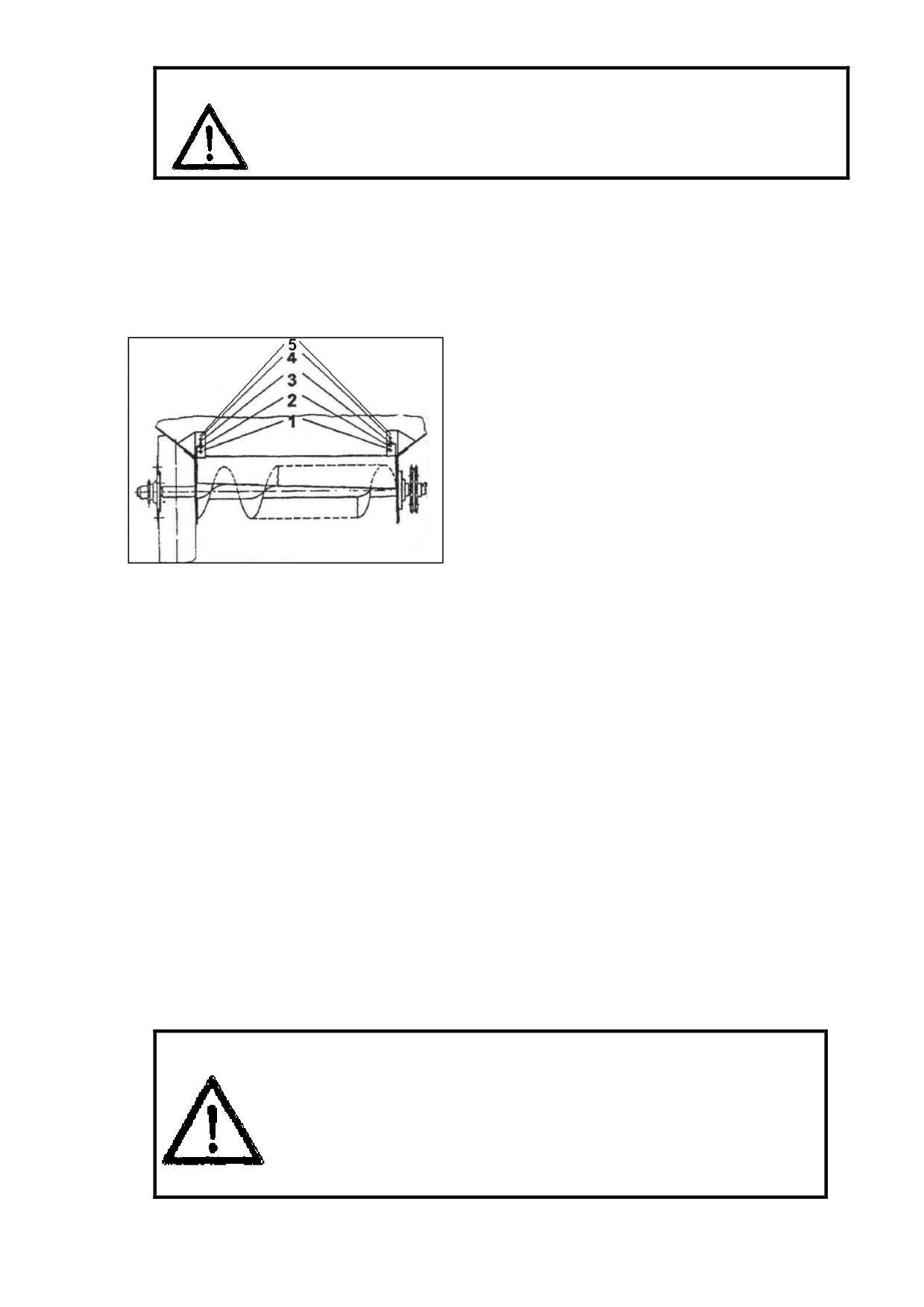

Рис.

2.51 Регулировка по высоте покрытия

выгрузного шнека.

На зерновом бункере над выгрузным

шнеком установлена заслонка в форме

крыши. Возможна регулировка по высоте

этой заслонки в 4 ступенях, в целях адаптации

к различным свойствам текучести находящегося в бункере зерна (рис. 2.51):

- положение 1: (нижнее положение) - для зерновых с высокой влажностью;

- положение 2: (заводская настройка) - для зерновых и кукурузы на зерно при

нормальных условиях уборки;

- Положение 3: для очень сухих зерновых.

- положение 4,5: (верхнее положение) - только для уборочного материала с

тяжелой текучестью и зерно-стержневой смеси.

На заводе-изготовителе заслонка шнека монтируется в положении

2. Это

положение предусмотрено для выгрузки всех видов зерновых при нормальных

условиях уборки, а также для уборки кукурузы на зерно.

Разгружайте зерновой бункер по возможности сразу же после его наполнения,

так как влажное зерно при долгом содержании в бункере слеживается и начинается

процесс самосозревания зерна.

Если зерновой бункер заполнен на 75 - 80 %, то сначала загорается один

сигнализатор для контроля зернового бункера. При полном зерновом бункере,

дополнительно к этому, загорается

2-ой сигнализатор для контроля зернового

бункера, и раздается аварийный звуковой сигнал.

Устраняйте забивания в зерновом бункере только с помощью подходящих

вспомогательных приспособлений, напр., деревянного стержня

и черпака. Проводите такие операции только с опорной

площадки, расположенной на стороне двигателя, и следите при

этом за достаточной устойчивостью! Отбирайте пробы зерна

из зернового бункера только с помощью устройства для

отбора проб.

2.4.19.1Выгрузной шнек

Выгрузной шнек во время прямого комбайнирования должен

быть сложен (втянут). Приводите его в рабочее положение лишь

непосредственно перед выгрузкой.

2.4.19.2 Предохранитель от перегрузки выгрузного шнека

Привод выгрузной системы оснащен предохранителем от перегрузки

(рис. 2.52).

При заторе в потоке убираемой культуры срезной винт

1 защищает

транспортирующие шнеки в зерновом бункере от повреждений, вызываемых

перегрузкой.

После устранения причины неисправности, например, сужений в колене в связи

с клейкой, влажной убираемой культурой или крупными инородными предметами,

работа может быть продолжена.

Запасные винты находятся в запаснике, расположенном слева рядом с

приводом.

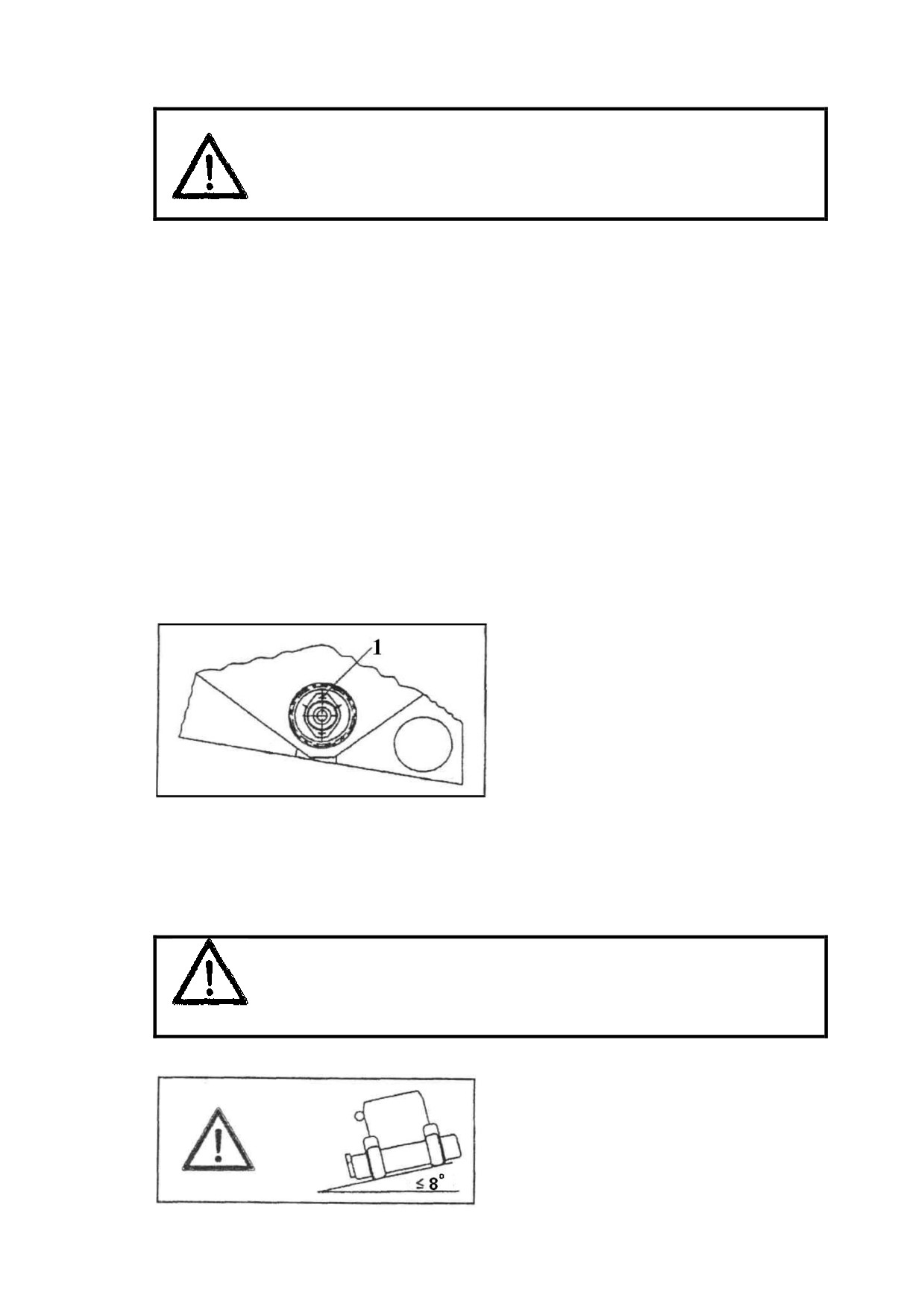

Рис. 2.52 Предохранитель от перегрузки

выгрузного шнека:

1- средний винт.

2.4.20 Работа на склонах

Вы можете работать на склонах до 8°. Допустимая максимальная скорость

при этом составляет 5км/ч.

Работа на склонах с уклоном более 8° из-за опасности

несчастных

случаев

вследствие

опрокидывания

запрещается.

Рис. 2.53 Допустимый боковой уклон

при работе по горизонтали

(поперек

уклона).

Комбайн зерноуборочный самоходный «ЛИДА-1300». Руководство - часть 5
