Рис. 2.10 Шарнирный вал для привода жатки

Карданный вал разрешается присоединять только

при неработающем двигателе (опасность несчастных

случаев). Установка карданных валов с поврежденным

предохранительным устройством запрещается!

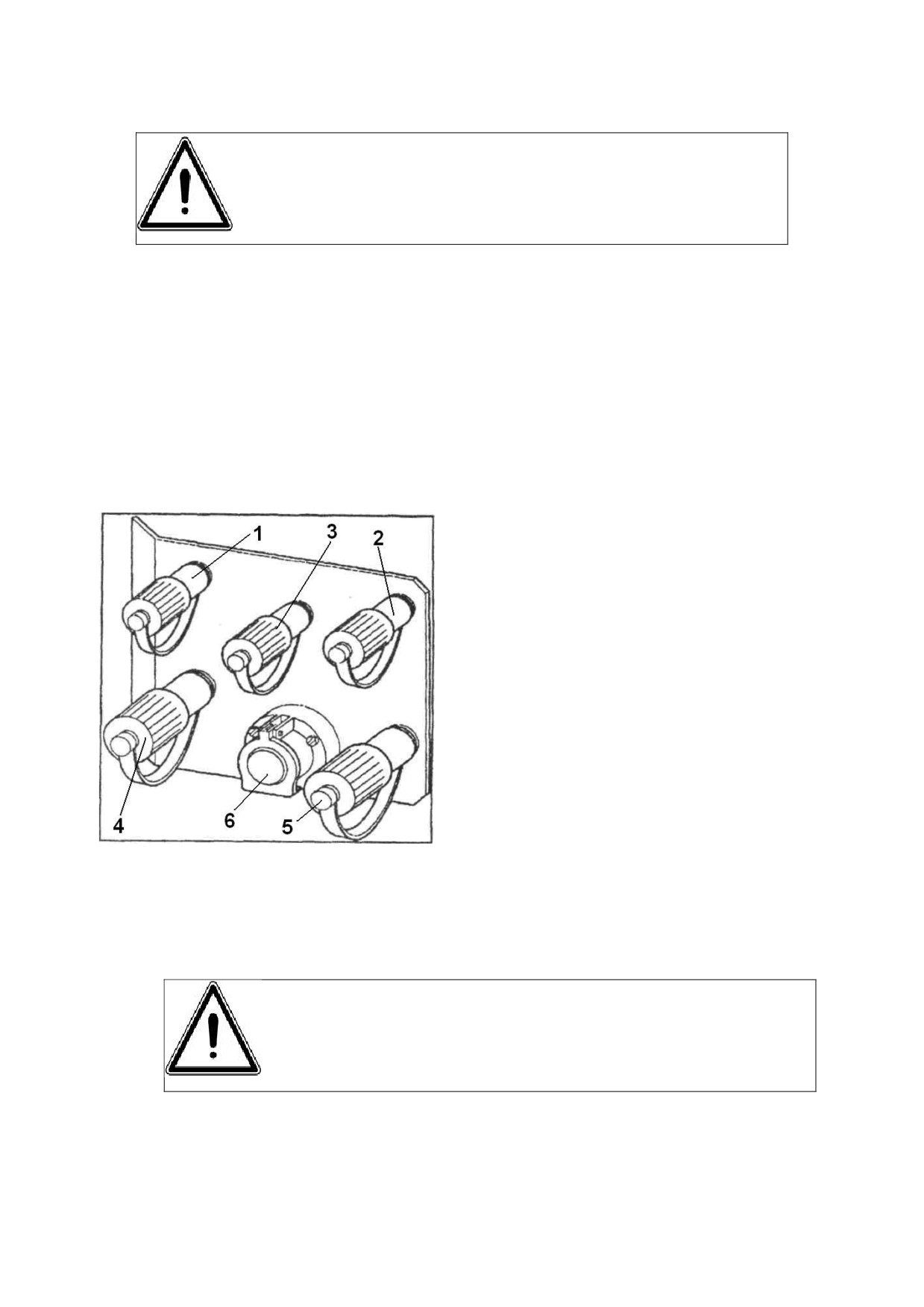

Соедините гидравлические трубопроводы с резьбовыми присоединительными

элементами (рис. 2.11). Отдельные присоединительные элементы имеют

следующие функции: присоединительный элемент

1 - (зеленого цвета) - выдвижение мотовила вперед;

присоединительный элемент

2 - (синего цвета) - движение мотовила назад;

присоединительный элемент

3 - (желтого цвета) - подъем-опускание мотовила;

присоединительный элемент

4 - (красного цвета) - сливная линия гидромотора привода мотовила

присоединительный элемент

5 - (красного цвета) - нагнетающая линия

гидромотора привода мотовила

6 - эклектическая розетка (для питания

электродвигателей рапсовых делителей)

Рис. 2.11 Присоединительные элементы

гидросистемы и штепсельная розетка на жатке

Перед соединением жатки с комбайном необходимо «сбросить» давление в

гидросистеме комбайна предназначенной для этого кнопкой под платформой

водителя.

Соединяйте присоединительные элементы только

одинакового цвета! При неправильном присоединении

функции меняются на противоположные.

2.3.1.4 Установка на стоянку тележки для транспортировки

- Поставьте тележку для транспортировки жатки вместе с жаткой на стоянку,

по возможности, на ровной площадке.

- Предохраните тележку для транспортировки тки от самопроизвольного

движения с помощью противооткатных упоров.

- Опустите опорное колесо вниз и зафиксируйте его.

- Поворачивайте кривошипную рукоятку, пока не разгрузится тяговая серьга.

- Отсоедините предохранительный тросик ручного тормоза от комбайна.

- Отсоедините соединительный кабель от комбайна.

- После размыкания тягово-сцепного устройства Вы можете отъехать на

комбайне от тележки.

- Затяните ручной тормоз.

2.3.1.5 Демонтаж жатки

Установите жатку на тележку для транспортировки жатки в обратной

последовательности описанного ранее навешивания на комбайн, при этом

соблюдайте следующие указания:

- Переместите мотовило назад до заднего упора.

- Отсоедините гидравлические трубопроводы и закрепите их в

предусмотренных для этого зажимах под платформой кабины комбайнера.

- Демонтируйте карданный вал от выходного вала наклонной камеры и

подвесьте его на специальный хомут жатки.

Разблокируйте собачку храповика (рис. 2.7).

- Подъедьте с поднятой на максимальную высоту жаткой к тележке для ее

транспортировки.

- Опустите жатку на тележку для транспортировки жатки. При этом гнезда 3

рис. 2.9 (справа и слева) жатки должны входить в опорную деталь 4 тележки для

транспортировки жатки.

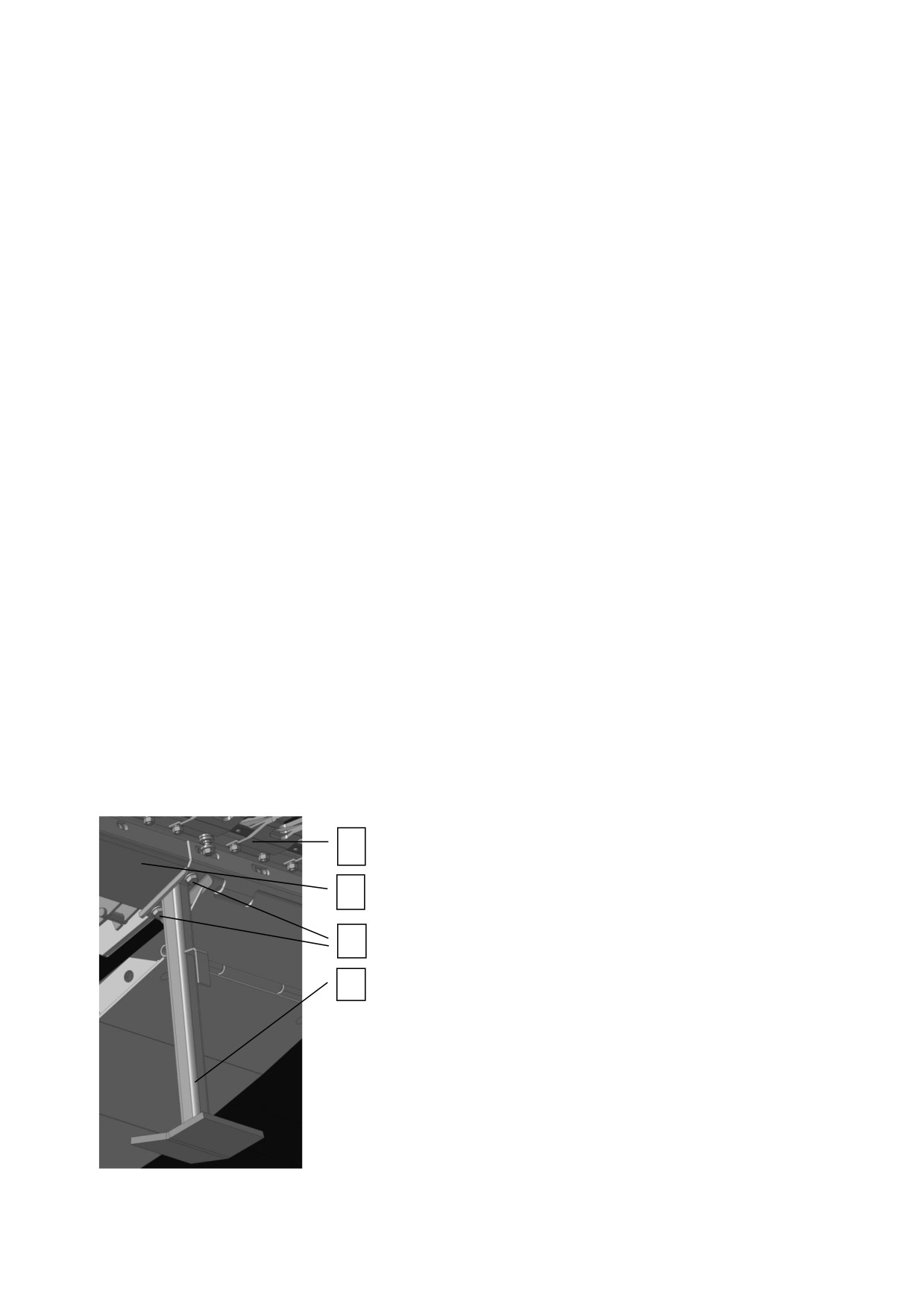

2.3.1.6 Установка опорных ног на корпус жатки

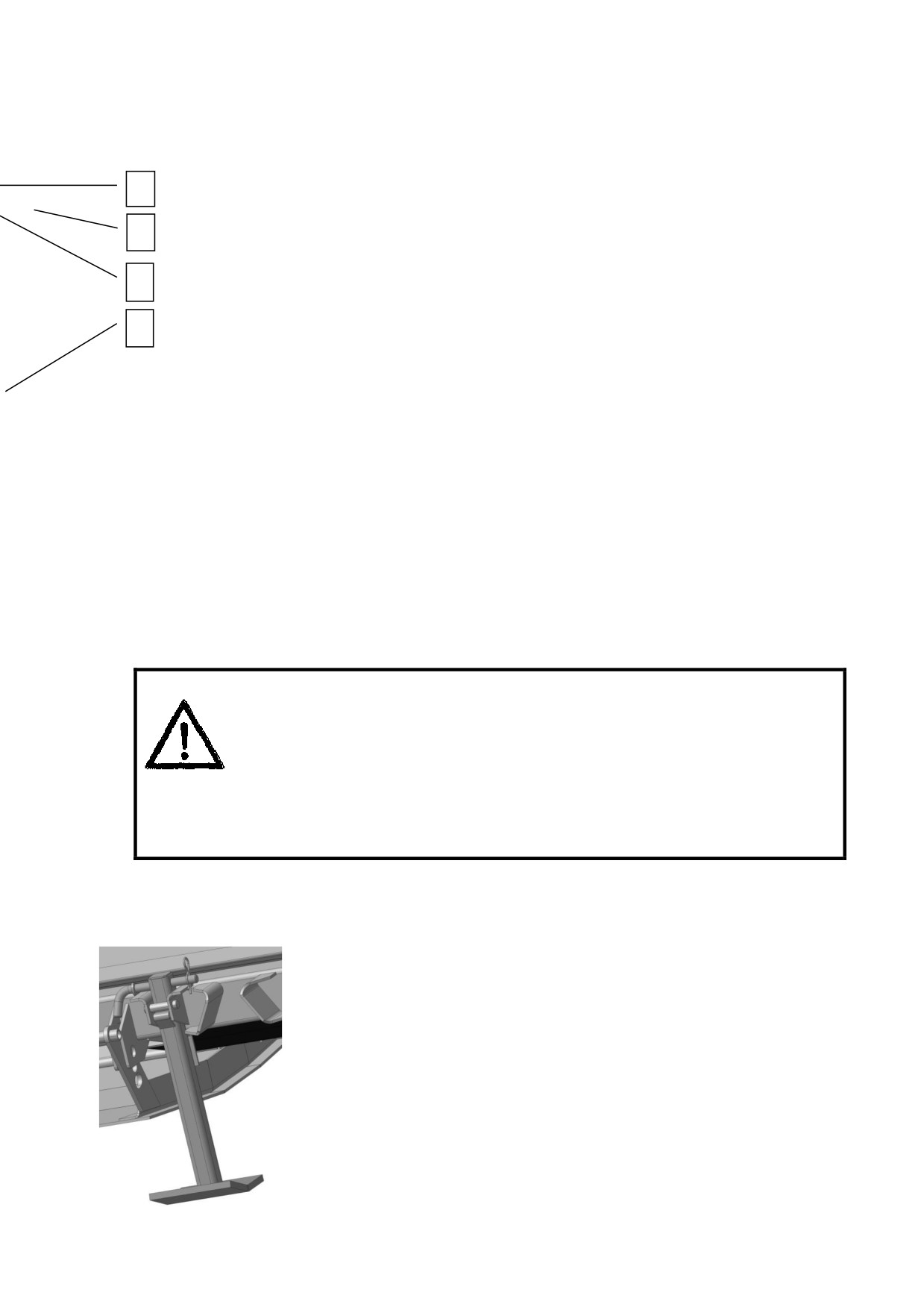

1- опорная нога передняя;

2- болт;

3- балка несущая;

4- нож

1- опорная нога задняя;

2- палец;

3- брус;

4- штекер

2.4 Порядок контроля работоспособности, регулировки, наладка узлов и

систем

2.4.1 Правила работы и технологические регулировки комбайна

Соблюдайте следующие указания и рекомендации. Таким образом, Вы

обеспечите длительный срок службы и эффективную работу комбайна. Строго

выполняйте инструкции по технике безопасности. Этим Вы предотвратите

несчастные случаи, повреждения и функциональные неполадки.

Приспосабливайте движения комбайна к конкретным условиям

рельефа местности и к состоянию грунта. Будьте особенно

осторожны при работе и развороте на склонах. Не поднимайтесь

на колеса или на

подвижные части комбайна. В начале

прямого комбайнирования проверьте правильную регулировку

комбайна в отношении обмолота, потерь и чистоты зерна.

При работе под высоковольтными воздушными линиями электропередачи

соблюдайте также следующие указания:

- двигайтесь не параллельно высоковольтным воздушным

линиям электропередач, а по возможности под прямым углом к

ним;

- никогда не устанавливайте комбайн на стоянку под

высоковольтными воздушными линиями электропередач;

- никогда не производите ремонт комбайна под

высоковольтными воздушными линиями электропередач;

- при расстоянии от комбайна до высоковольтных

воздушных линий электропередач менее 25 м подниматься на

комбайн и спускаться с него, а также прикасаться к нему

персоналу, имеющему контакт с землей, разрешается только

при опущенной жатке;

под низкопровисающими высоковольтными воздушными линиями

электропередач следите за достаточно безопасным расстоянием от них;

- во время грозы избегайте приближения к высоковольтным воздушным линиям

электропередач (минимальное расстояние 25м).

В районе высоковольтных воздушных линий электропередач

запрещается взбираться на комбайн выше плоскости кабины

водителя. Опасность для жизни!

2.4.2 Двигатель

Для предотвращения повреждений турбонагнетателя не

выключайте сразу двигатель, работающий при полной нагрузке.

Дайте двигателю поработать без нагрузки и с уменьшенной

частотой вращения около 4 минут и только затем выключите

его.Для выключения двигателя переключите выключатель

зажигания и стартера в положение "О".

Постоянно падающее давление масла свидетельствует о сильном засорении

фильтрующего элемента масляного фильтра.

При отклонениях давления масла от рабочего диапазона

немедленно выключайте двигатель.

- На индикаторном блоке красный свет при неработающем двигателе

сигнализирует о готовности к эксплуатации.

- Красный свет при работающем двигателе и аварийный звуковой сигнал

сигнализируют о слишком низком давлении масла. Смените фильтрующий элемент

в комбинированном масляном фильтре или определите причину в соответствии с

табл. "Устранение неполадок".

Воздухоочиститель с сухим фильтрующим элементом и воздухоочиститель

типа "циклон" с осевым подводом воздуха (всасывающая головка)

Следите

за

герметичностью

и функционированием системы

воздухоочистителей, в частности, за чистотой поверхности сит во всасывающей

линии, плотно затянутыми зажимами шланга и дефектами фасонных резиновых

частей.

Состояние загрязненности фильтрующего элемента контролируется с

помощью датчика индикатора засорения, присоединенного к всасывающему

трубопроводу.

При давлении в линии всасывания на

5,0 кПа ниже атмосферного

срабатывает датчик индикатора засорения. Загорается сигнализатор воздушного

фильтра.

Красный свет сигнализирует о засорении фильтрующего элемента или

всасывающей головки АК (рис. 2.12).

Рис. 2.12 Воздухоочиститель

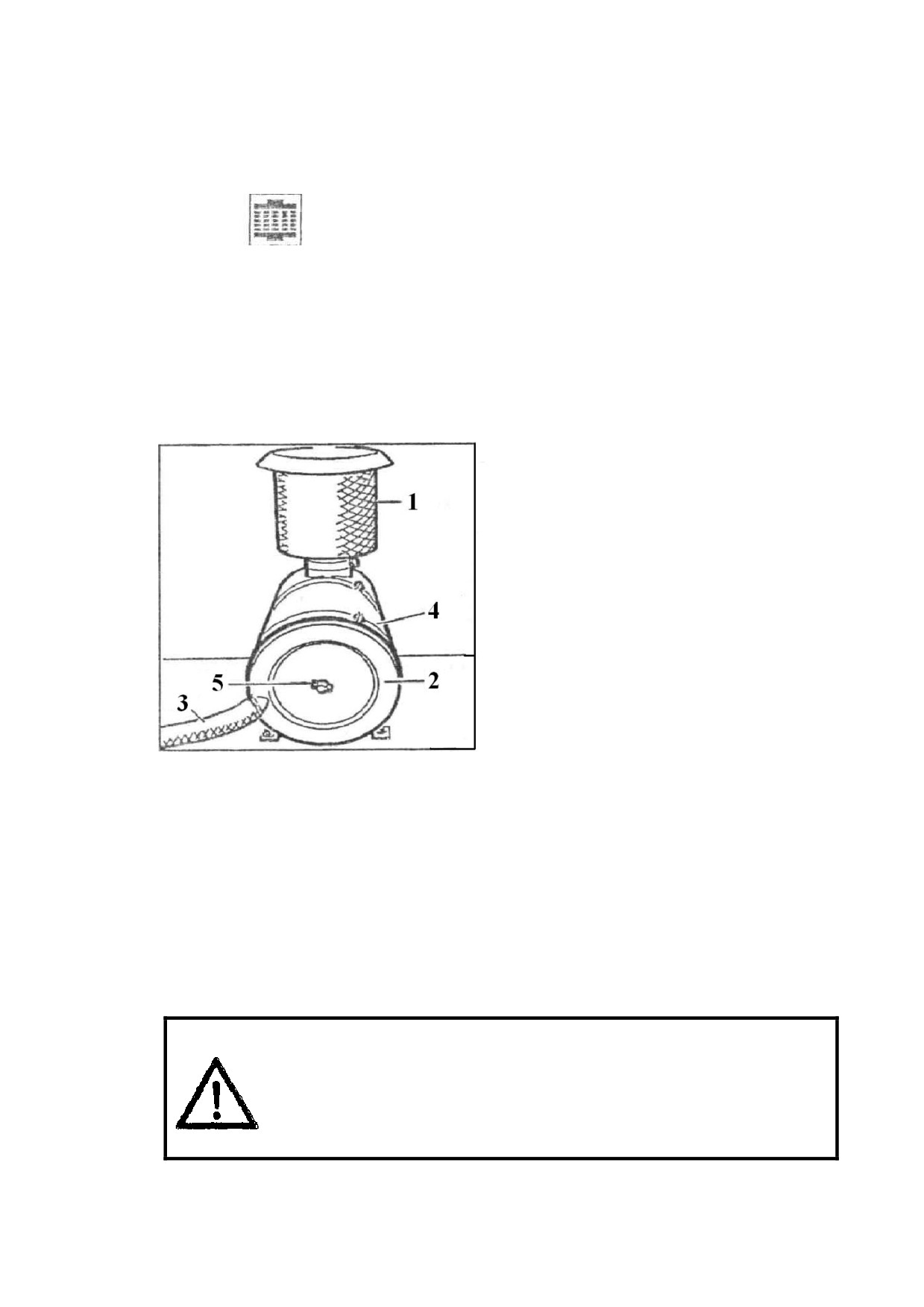

1- всасывающая головка;

2- крышка;

3- присоединительная линия

эжектора;

4- комбинированный фильтр;

5- запираюший элемент.

Сначала следует прочистить всасывающую головку. Если после этого

продолжает гореть красный сигнализатор, то необходимо прочистить фильтрую-

щий элемент воздушного фильтра или заменить его.

2.4.3 Охлаждение двигателя

Постоянно следите за температурой и уровнем охлаждающей жидкости. В

случае превышения температуры проверьте очистной барабан, загрязненность

радиатора или уровень охлаждающей жидкости, а также работу вентилятора.

При слишком высокой температуре охлаждающей

жидкости не следует немедленно выключать двигатель!

Дайте двигателю поработать в ненагруженном состоянии на

низких оборотах 2 или 3 минуты.

2.4.4 Клиноременные приводы, ременные сцепления

Контроль натяжения клиновых ремней в течение первых

10 моточасов

является важной работой по техническому уходу (см. "Схемы ременных и цепных

передач"). Все клиновые ремни, должны эксплуатироваться с необходимым

предварительным натяжением. Новые клиновые ремни в первые часы

эксплуатации растягиваются, поэтому подтяните ременные приводы (после 10

моточасов).

Молотилка, жатка и выгрузной шнек включаются с помощью отдельных

ременных сцеплений. Клиновые ремни подвержены высоким нагрузкам.

Для повышения срока службы клиновых ремней при включении и

выключении сцепления действуйте следующим образом:

- включайте сцепление плавно (не рывками и не слишком медленно);

- во

время включения сцепления значительно снизьте частоту

вращения двигателя - 1100-1200 об/мин (особенно при включении сцепления

молотилки и жатки);

- всегда соблюдайте приведенные в настоящем "Руководстве по

эксплуатации" значения регулировки и предписания;

- сцепления со слишком слабо установленным натяжением приводят к

проскальзыванию ремней, сцепления со слишком сильно установленным

натяжением

- к перегрузке ремня

(в обоих случаях срок службы ремня

уменьшается);

- не пытайтесь устранить сильные забивания путем повторного включения

сцепления.

Блокировка пружин сжатия в штангах сцепления приводит

к повреждению ременных приводов

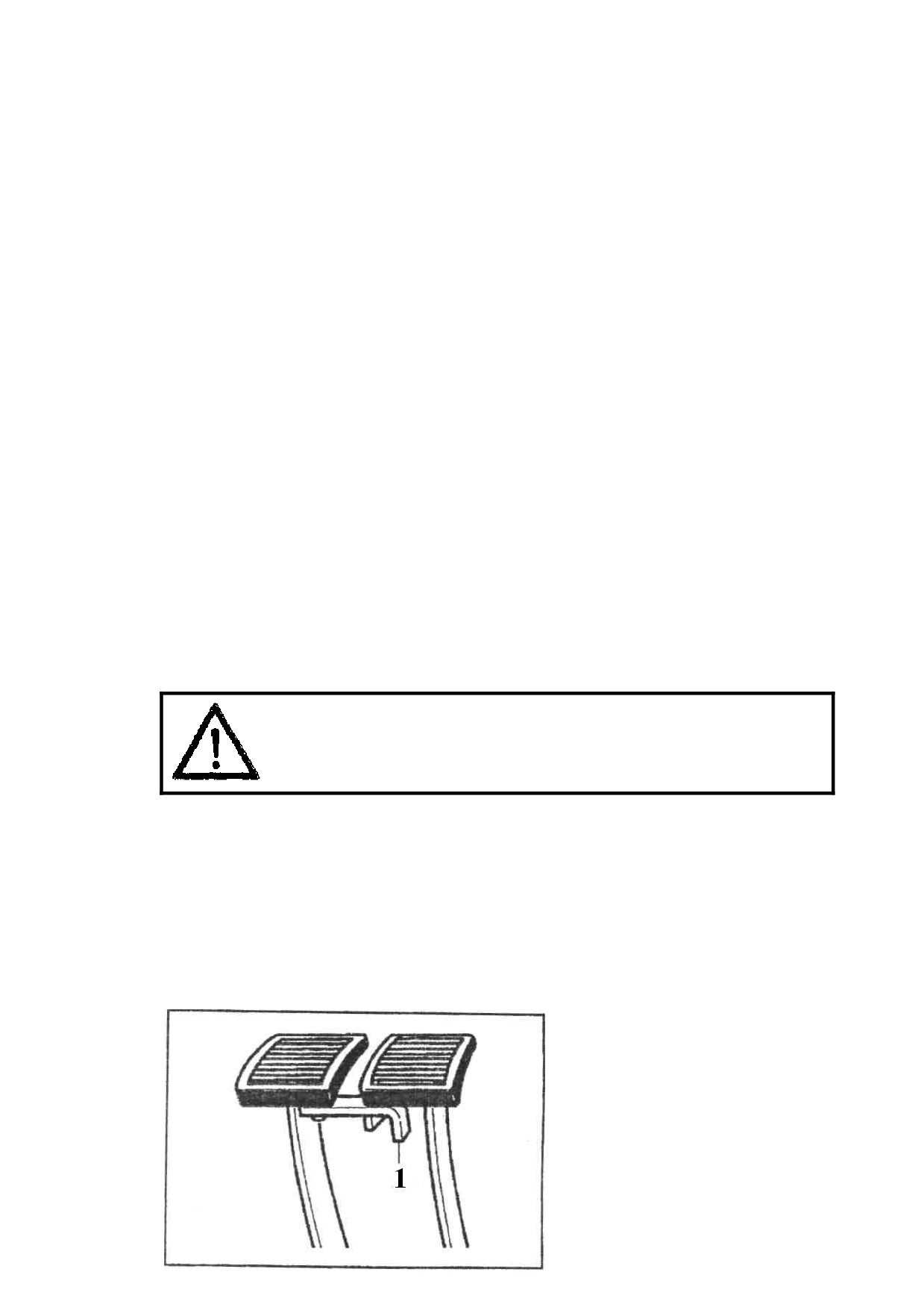

2.4.5 Тормоза

При оборудовании комбайна механизмом торможения одним из ведущих

колес Вы можете использовать двухпедальную тормозную систему:

- в качестве обычного механизма рабочей тормозной системы;

- после

разблокирования поворачивающейся собачки 1 в качестве

механизма торможения одним из ведущих колес (рис. 2.13).

Рис.

2.13

Двухпедальная

тормозная

система с

разблокируемой собачкой.

При движении по общественным дорогам педали

управления тормозной системы всегда должны быть

заблокированы.

Используйте механизм торможения одним из ведущих колес следующим

образом:

- снизьте скорость движения;

- поверните рулевое колесо вправо;

- нажмите на правую педаль тормоза (тем самым Вы затормаживаете правое

ведущее колесо и уменьшаете радиус круга поворота).

С левой педалью тормоза следует действовать аналогично.

Никогда не используйте торможение одним из ведущих

колес при движении на 3-ей, 4-ой передаче или задним

ходом.

2.4.6 Жатка

Для предотвращения возникновения пожара всегда содержите в

чистоте комбайн, а также жатку или, соотв., початкоотделитель.

Проверяйте все вращающиеся части в отношении наматывания на них

уборочного материала. Устраняйте это еще до начала работы.

Косилочные ножи, подающий шнек, мотовило, и т. п. ввиду их

функций полностью не закрываются. Поэтому во время работы

держитесь на достаточно

безопасном расстоянии от таких

подвижных частей.

При любых работах на поднятой жатке, наклонной камере

и при поднятом мотовиле необходимо предохранить эти

узлы с помощью имеющихся на комбайне стопорных и

опорных приспособлений (рис. 2.14 «Опорная штанга на

наклонной камере», рис. 2.15 «Опорное приспособление

для мотовила»).

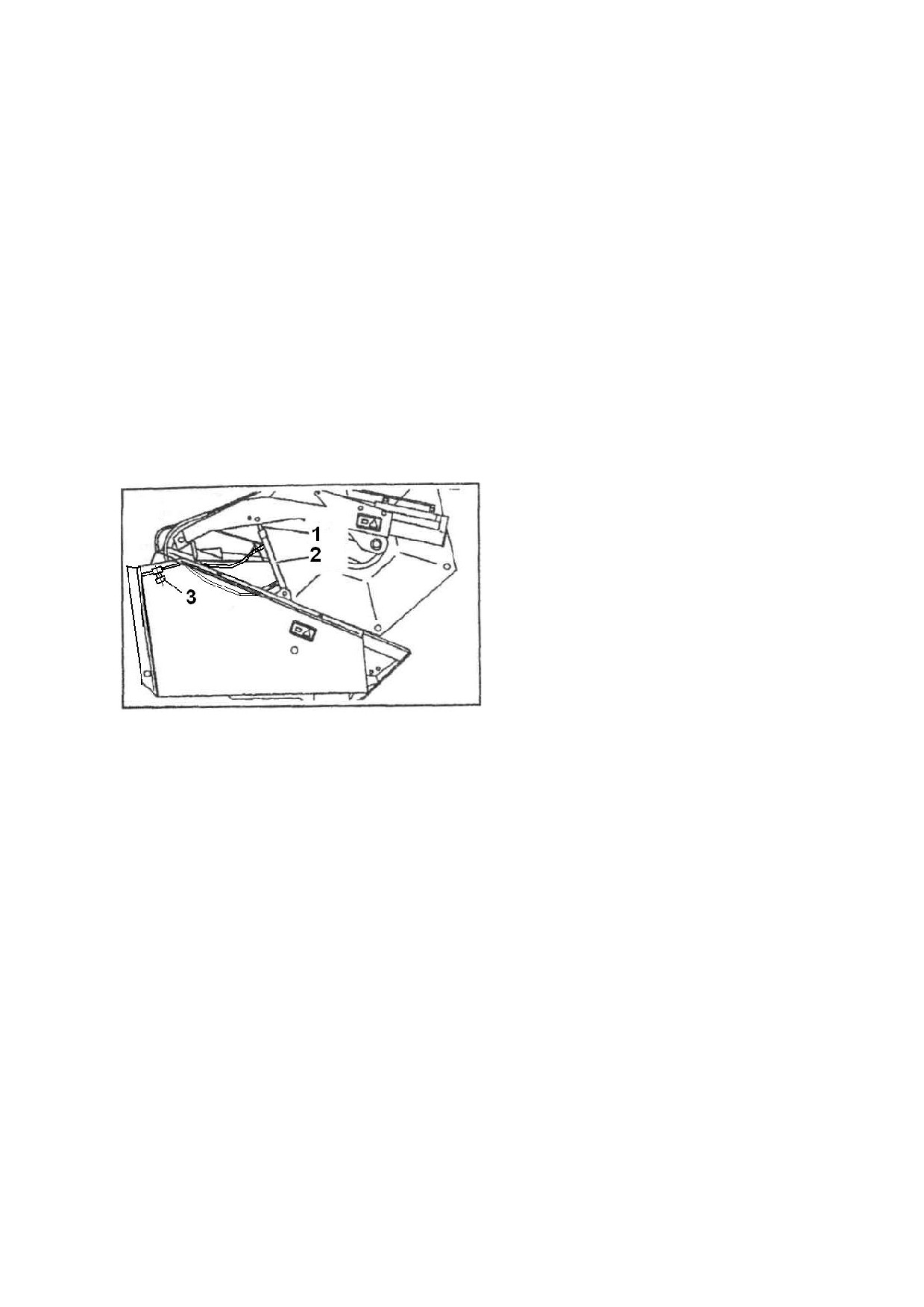

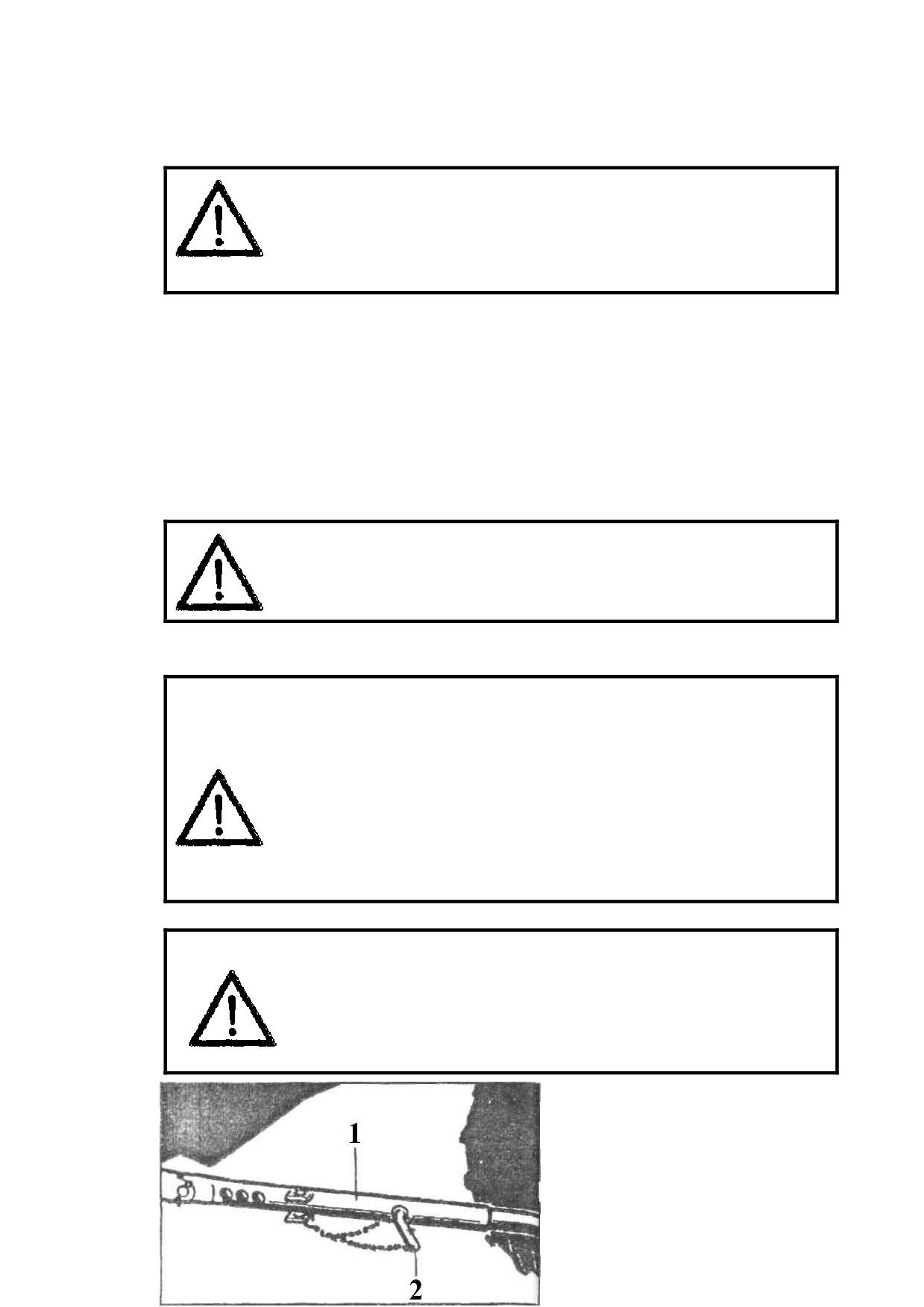

Рис.

2.14 Опорная штанга для

наклонной камеры:

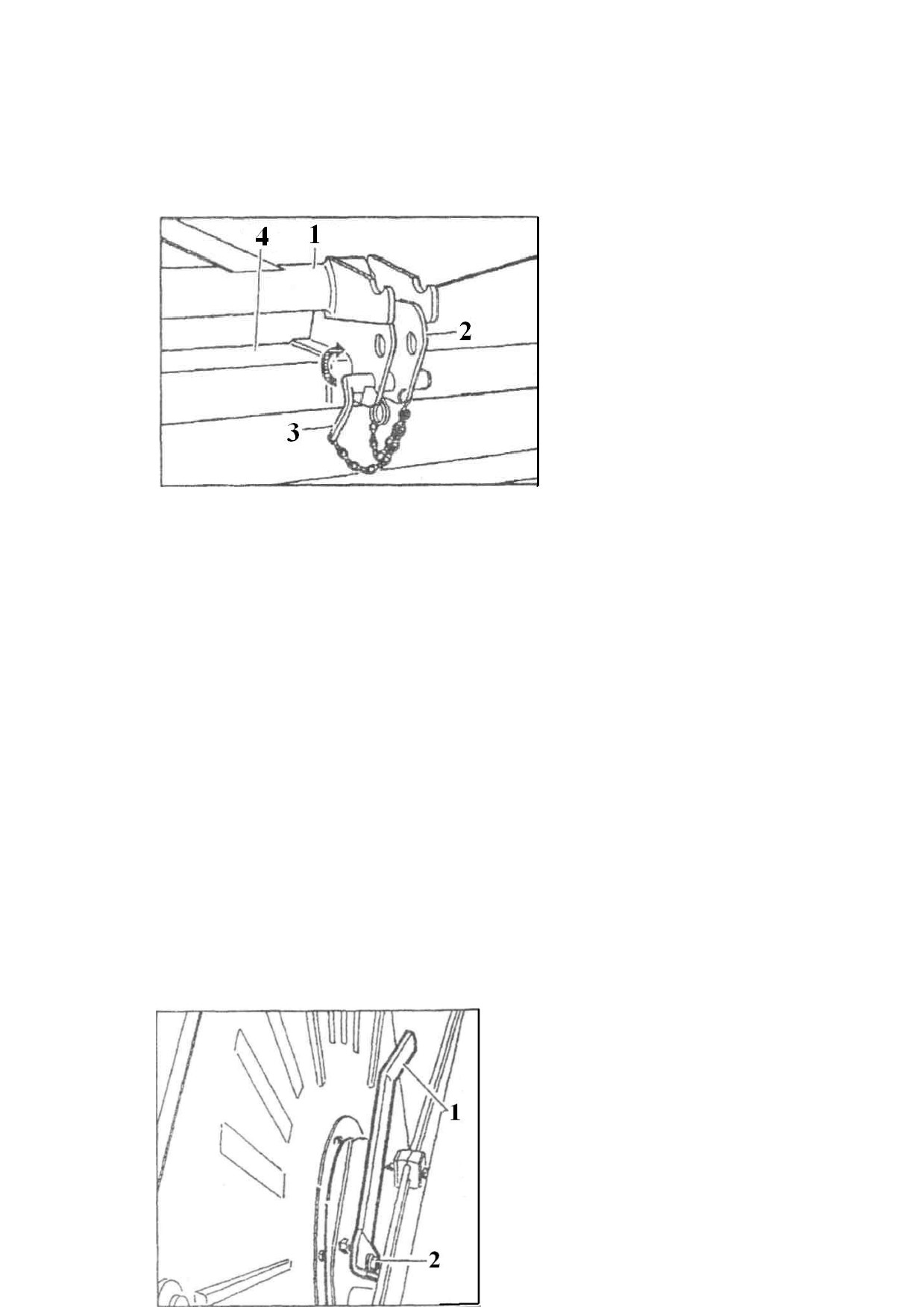

1- опорная штанга;

2- предохранительный штырь.

Рис. 2.15Опорное приспособление

для мотовила:

1- опора мотовила;

2- опорный кронштейн;

3- предохранительный штырь;

4- лоток жатки.

Используемые по выбору

жатки с различной шириной

захвата одинаковы по конструкции и в эксплуатации. Вы можете устанавливать на

комбайн жатку с различной шириной захвата.

2.4.6.1 Мотовило

Регулировка мотовила является решающим фактором для процесса

скашивания и для укладки уборочной массы на платформу жатки. Поэтому

приспосабливайте настройку мотовила к каждому конкретному стеблестою.

Мотовило регулируется гидравлическим способом в вертикальном и

горизонтальном направлениях.

Регулировку мотовила следует выбирать таким образом, чтобы уборочный

материал направлялся к ножу равномерно и в щадящем режиме. Мотовило должно

касаться стеблей ниже колосьев.

Частота вращения мотовила должна быть согласована со скоростью

движения таким образом, чтобы с одной стороны обеспечивалась хорошая

поддержка процесса среза и равномерная подача хлебостоя к ножу, а с другой

стороны - из колосьев не выбивались или вычесывались зерна и не возникали

надломы колосьев.

Мотовило приспособлено для уборки полеглых хлебов. Вход зубьев

мотовила в стеблестой регулируется путем эксцентрикового управления с

помощью рычага 1 и винта с шестигранной головкой 2 (рис. 2.16).

Рис.

2.16 Регулировка входа зубьев

мотовила в стеблестой:

1- рычаг;

2- винт с шестигранной головкой.

При неполеглом стеблестое зубья мотовила следует устанавливать

вертикально. При полеглых хлебах зубья необходимо установить на "захват", т. е.

они должны иметь наклон к жатке.

При перекосе мотовила переведите гидроцилиндры выноса мотовила в одно

из двух крайних положений и кратковременно удерживайте выключатель в

нажатом положении. Это приведет к автоматическому выравниванию вала

мотовила.

Чтобы предотвратить непреднамеренное попадание зубьев мотовила в

режущий аппарат, возможно регулирование монтажной длины гидроцилиндров

для установки мотовила с помощью рым-болта 1 (рис. 2.16).

- Рым-болт

для вертикальной

регулировки мотовила

2 - цилиндр мотовила.

3 - дроссель .

Рис. 2.17 Регулировки мотовила

Для регулировки скорости опускания мотовила используют дроссель поз. 3 рис.

2.17.

2.4.6.2 Привод режущего аппарата

Нож приводится в движение с помощью планетарной передачи. Регулировка

привода ножа не требуется.

2.4.6.3 Косилочный нож

Характерным признаком для системы среза Шумахера является то, что

сегменты закреплены на спинке ножа попеременно режущей кромкой вверх и

режущей кромкой вниз.

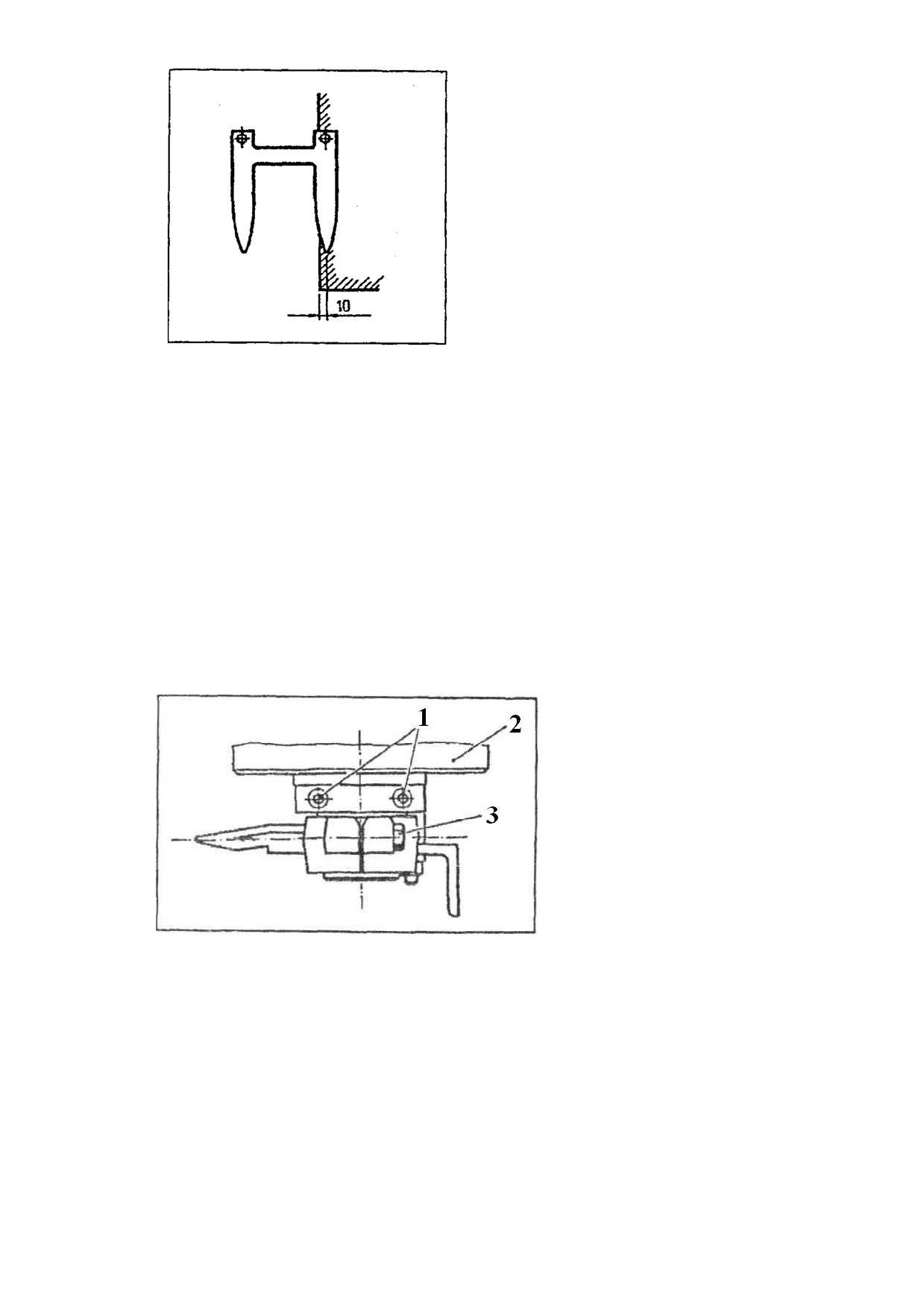

Регулировка пересечения осуществляется путем перемещения пальцевого

бруса (ход 85 мм).

Следите, однако, за тем, чтобы расстояние первого пальца на стороне

привода от внутренней кромки было настроено на 10 мм (путем перемещения

пальцевого бруса) (рис.2.18).

Рис.

2.18 Регулировка расстояния первого

пальца.

Замена ножей

Поверните привод так, чтобы два болта с цилиндрической головкой с

внутренним шестигранником 1на держателе опоры головки можно было отвинтить

с торцевой стороны (рис. 2.19). Затем вытяните нож.

При монтаже ножа действуйте в обратной последовательности. При этом

следите за тем, чтобы Вы отсоединили болт с шестигранной головкой 1 на головке

ножа.

Проверните привод от руки, для проверки свободного хода.

Следите за тем, чтобы головка ножа не нажимала пальцы.

Проконтролируйте резьбовое соединение зажима на головке ножа на

прочность посадки. При потребности подтяните резьбовое соединение.

Запасной нож находится в задней поперечине жатки.

Рис. 2.19 Замена ножей:

болты с цилиндрической

головкой

внутренним

шестигранником;

2- планетарная передача;

3- болт с шестигранной головкой.

2.4.6.4 Стеблеподъемники

Стеблеподъемники предназначены для подъема и подвода полеглых стеблей к

режущему аппарату в зону действия мотовила.

Стеблеподъемники используются в сложных условиях уборки, особенно при

сильно полеглом стеблестое. Устанавливаются стеблеподъемники на брусе

режущего аппарата (рис. 2.20).

Рис. 2.20 Монтаж

стеблеподъемника:

1- защелка расфиксирована;

2- защелка зафиксирована;

3- верхняя стопорная позиция;

4- средняя стопорная позиция;

5- нижняя стопорная позиция;

6- шайба.

7- катушка.

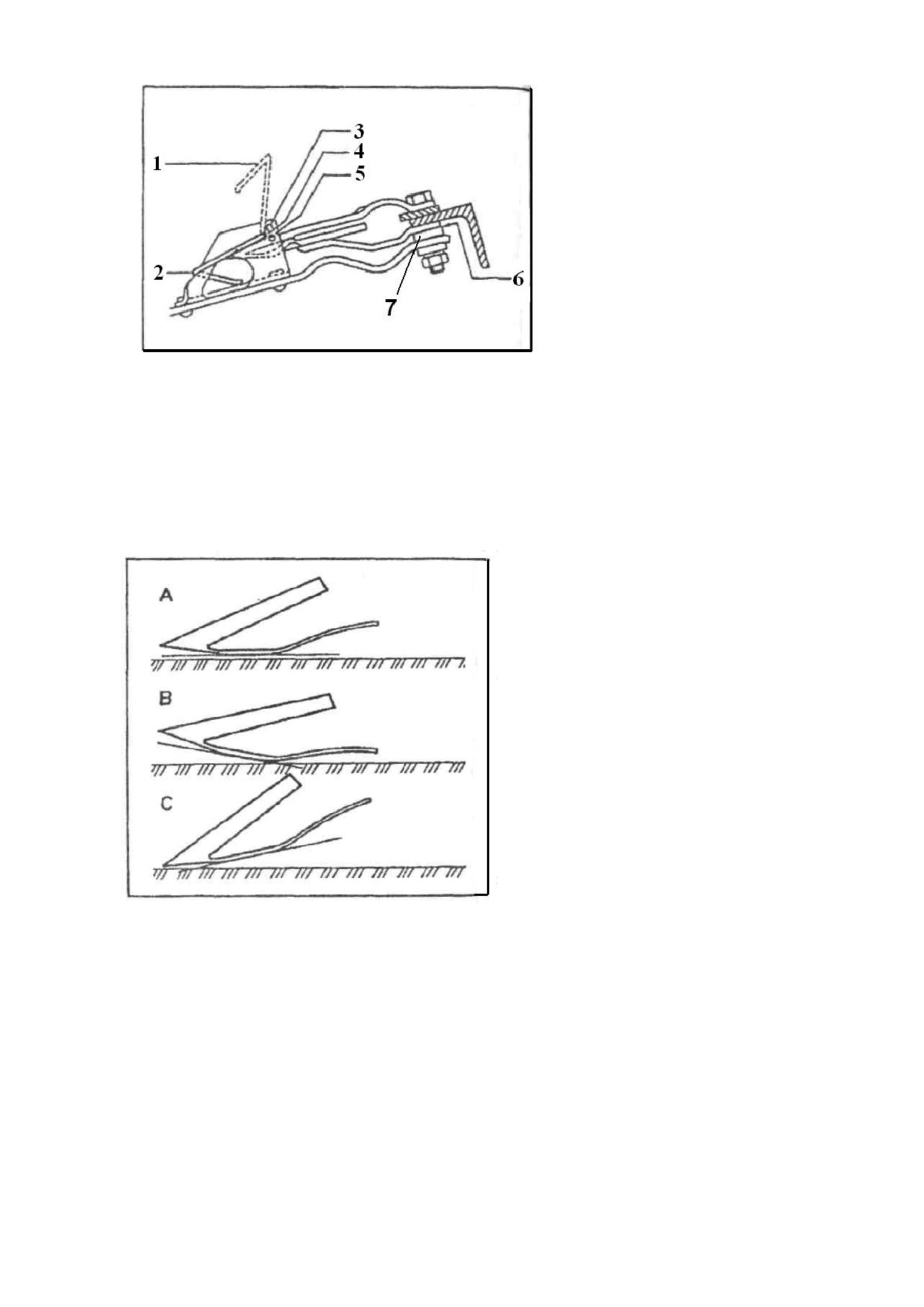

Безупречное функционирование стеблеподъемников обеспечивается только в

том случае, если они правильно установлены относительно поверхности поля

(рис. 2.21).

При работе с нормальным

(неполеглым) стеблестоем стеблеподьемники

должны быть демонтироваными.

Рис. 2.21 Установка

стеблеподъемников

А- правильная установка;

В-

неправильная

установка

стеблеподъемник «задирается»;

С-

неправильная

установка

стеблеподъемник «зарывается».

Стеблеподъемник не имеет регулировок. Отклонение его носка при встрече с

препятствиями происходит за счет упругости пластины корпуса.

Применяя стеблеподъемники при уборке полеглых хлебов, можно сократить

потери зерна на 8-10%, кроме того, облегчается работа универсального мотовила.

Монтаж стеблеподъемников осуществляется в соответствии с рис. 2.20.

1) Поставьте комбайн на ровную поверхность, так чтобы Вы смогли

определить правильную позицию крепления стеблеподъемников.

2) Смонтируйте один стеблеподъемник примерно посередине пальцевого

бруса.

3) Опустите жатку до положения, в котором стеблеподъемник слегка

касается земли. Не опускайте ее до положения, в котором стеблеподъемник

воспринимает давление от жатки.

4) Проверьте параллельность соприкосновения скользящего участка с

поверхностью земли. Если это не так, выберите другое положение фиксирования

согласно рис. 2.21.

5) Дополнительная точная настройка осуществляется путем вставления

подкладных шайб между державкой зажима и пальцем режущего аппарата.

Устанавливайте стеблеподъемники между зубьями

мотовила, чтобы не повредить их.

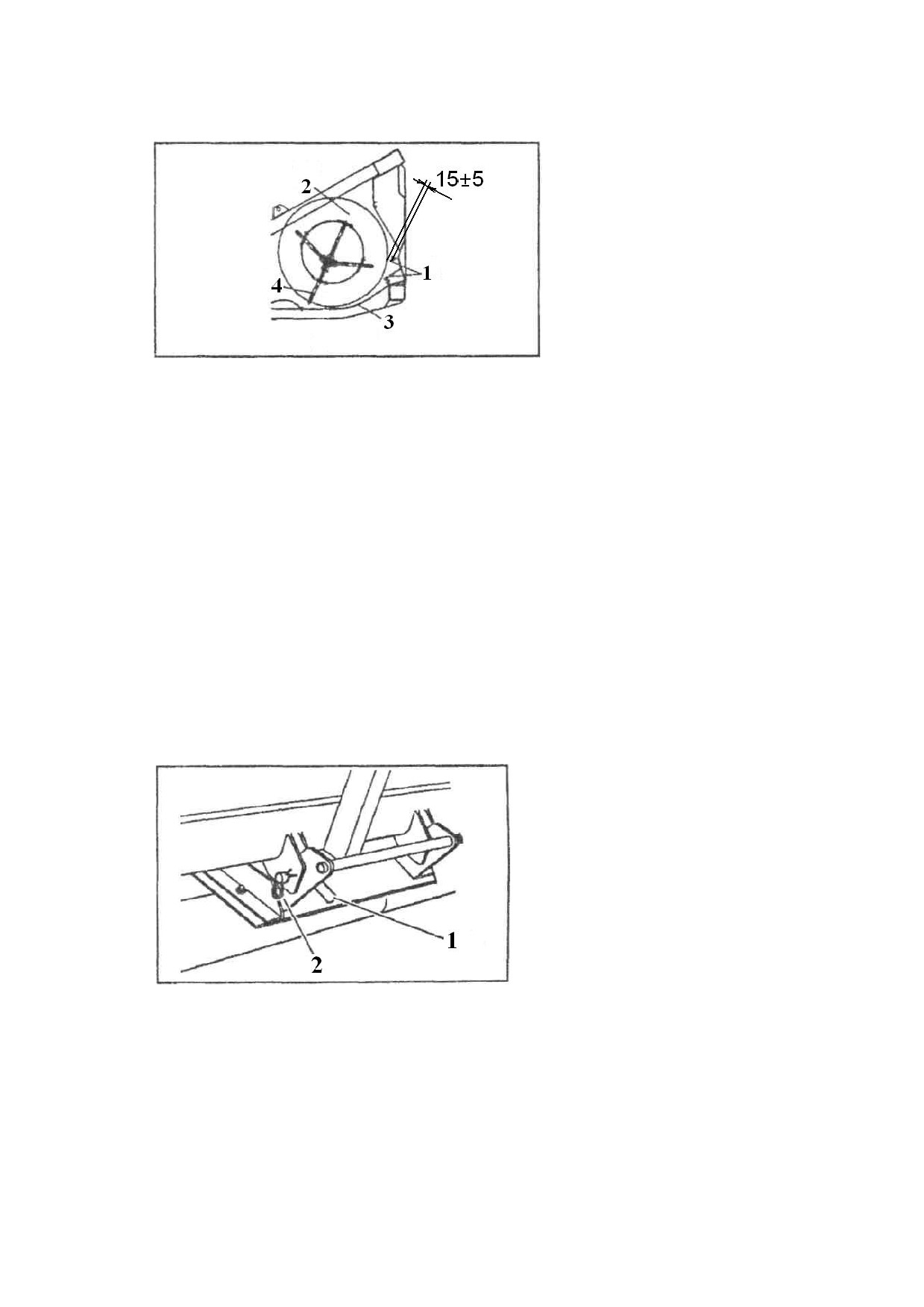

2.4.6.5 Подающий шнек

Для обеспечения равномерной подачи хлебной массы шнек жатки регулируется

по высоте. Заводская настройка соответствует расстоянию 20+5 мм от днища для

нормальных условий уборки. При регулировке следите за параллельным

положением. Для грубостебельного густого стеблестоя устанавливайте максимальное

расстояние, при изреженной уборочной массе - меньшее расстояние.

Вы можете регулировать высоту подающего шнека с помощью опорных плит

1 на внешних коронах корпуса жатки (рис. 2.22). Перед настройкой ослабьте

крепежные болты 2 и переставьте с помощью ходового винта 5 опорную плиту 1.

После регулировки снова затяните крепежные болты 2.

Рис.

2.22 Регулировка подающего

шнека и пальцев:

1- опорная плита;

2- крепежный болт;

3- рычаг;

4- болт;

5- ходовой винт.

В средней части шнека размещен пальчиковый механизм, управляемый

эксцентриками. Положение пальцев устанавливается посредством рычага

расположенного на правой стороне корпуса жатки (рис. 2.23). Таким образом,

достигается более равномерная передача уборочной массы на транспортер наклонной

камеры.

Перед перестановкой пальцев следует отвинтить болт 4 рычага 3. После

регулировки пальцев снова закрепите болт.

При настройке подающего шнека приспосабливайте чистики

1 по их

расстоянию от подающего шнека к соответствующим условиям уборочного

материала. При влажном уборочном материале с порослью чистики устанавливайте

на меньшее расстояние

(рис.

2.23). Минимальные размеры выставляют при

повышенной влажности убираемого материала.

Рис. 2.23 Регулировка рельса:

1- рельс;

2- спираль подающего шнека;

3- днище лотка;

4- пальцы.

При существующей опасности захвата инородного предмета жаткой или при

срабатывании предохранительной фрикционной муфты подающего шнека отключите

привод жатки, путем поворота рычага сцепления жатки.

Устраняйте забивания только после остановки комбайна или с помощью

дополнительного оборудования «реверс жатки» путем задействования выключателя

S 25. См. «Кабина, Органы управления и сигнализации».

Предохранительная фрикционная муфта привода шнека имеет заводскую

настройку на 740 Нм. Дополнительная регулировка не требуется.

Дисковая муфта не должна содержать масло или пластичную смазку.

2.4.6.6 Копирующие башмаки

Каждая жатка в стандартном варианте оборудования оснащена

2 или

копирующими башмаками. Копирующие башмаки служат для регулировки высоты

среза или длины стерни. Они могут по выбору устанавливаться на 3 различные высоты:

70 мм, 100 мм и 130 мм (рис. 2.23).

Рис. 2.23 Регулировка копирующего

башмака:

1- шкворень;

2- штекер с пружиной.

Для перестановки высоты среза следует сначала слегка приподнять жатку от

земли и затем вытянуть пружинный шплинт 2 и шкворень 1.

2.4.7 Наклонная камера

Наклонная камера комбайна при отправке механически блокируется (рис.

2.24). Такое состояние оснащения обязательно требуется при работе с

початкоотделителем, жаткой, оборудованной для уборки подсолнечника, и жаткой

с рапсовой приставкой.

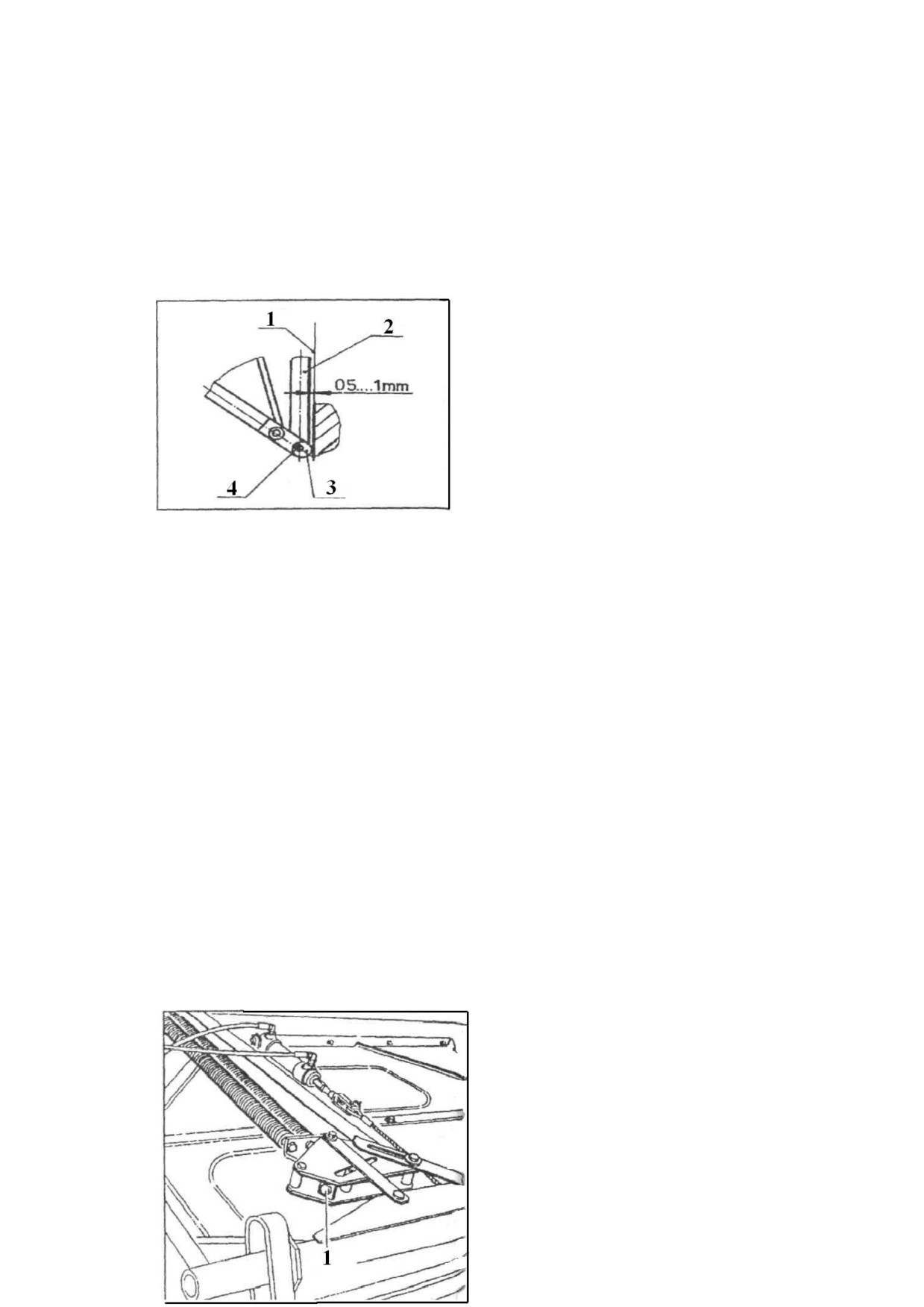

2.4.7.1 Регулировка расстояния между жаткой и маятниковой рамой

Передняя часть наклонной камеры называется "маятниковая рама".

Расстояние между этой маятниковой рамой и поверхностью прилегания жатки

должно составлять от 0,5 до 1 мм. Для улучшения условий копирования Вы можете

регулировать этот размер на левой и правой стороне наклонной камеры с помощью

эксцентрикового ролика

3. Для этого следует ослабить резьбовое соединение

эксцентрикового болта

4 и провернуть его в зацеплении. После операции

регулировки снова крепко затяните резьбовое соединение (рис.2.24).

Рис.

2.24 Регулировка эксцентриковых

роликов:

1- поверхность прилегания жатки;

2- маятниковая рама;

3- эксцентриковый ролик;

4- эксцентриковый болт.

2.4.7.2 Пружинный энергоаккумулятор

С помощью установочного шпинделя 1 (рис.2.25) отрегулируйте давление

жатки на почву.

При поворачивании установочного шпинделя 1 по направлению часовой

стрелки давление жатки на почву уменьшается.

Оптимальное давление на почву достигнуто, если жатка на концах

стебледелителей может приводиться в движение с минимальным усилием от руки

по всему диапазону поворота маятниковой рамы. При этом мотовило должно

находиться в рабочем положении. В случае необходимости проведите

корректировку давления жатки на почву.

Регулярно смазывайте шарнирные точки пружинного энергоаккумулятора

пластичной смазкой.

Для надежной работы автоматической коррекции высоты среза необходимо,

чтобы жатка (мотовило в рабочем положении) в приподнятом положении (около

150 мм над поверхностью почвы) самостоятельно откидывалась вперед. Следите за

тем, чтобы гидроцилиндры мотовила на этот момент были втянуты (мотовило

подано назад до упора).

Рис.2.25 Пружинный энергоаккумулятор

на наклонной камере:

1- установочный шпиндель.

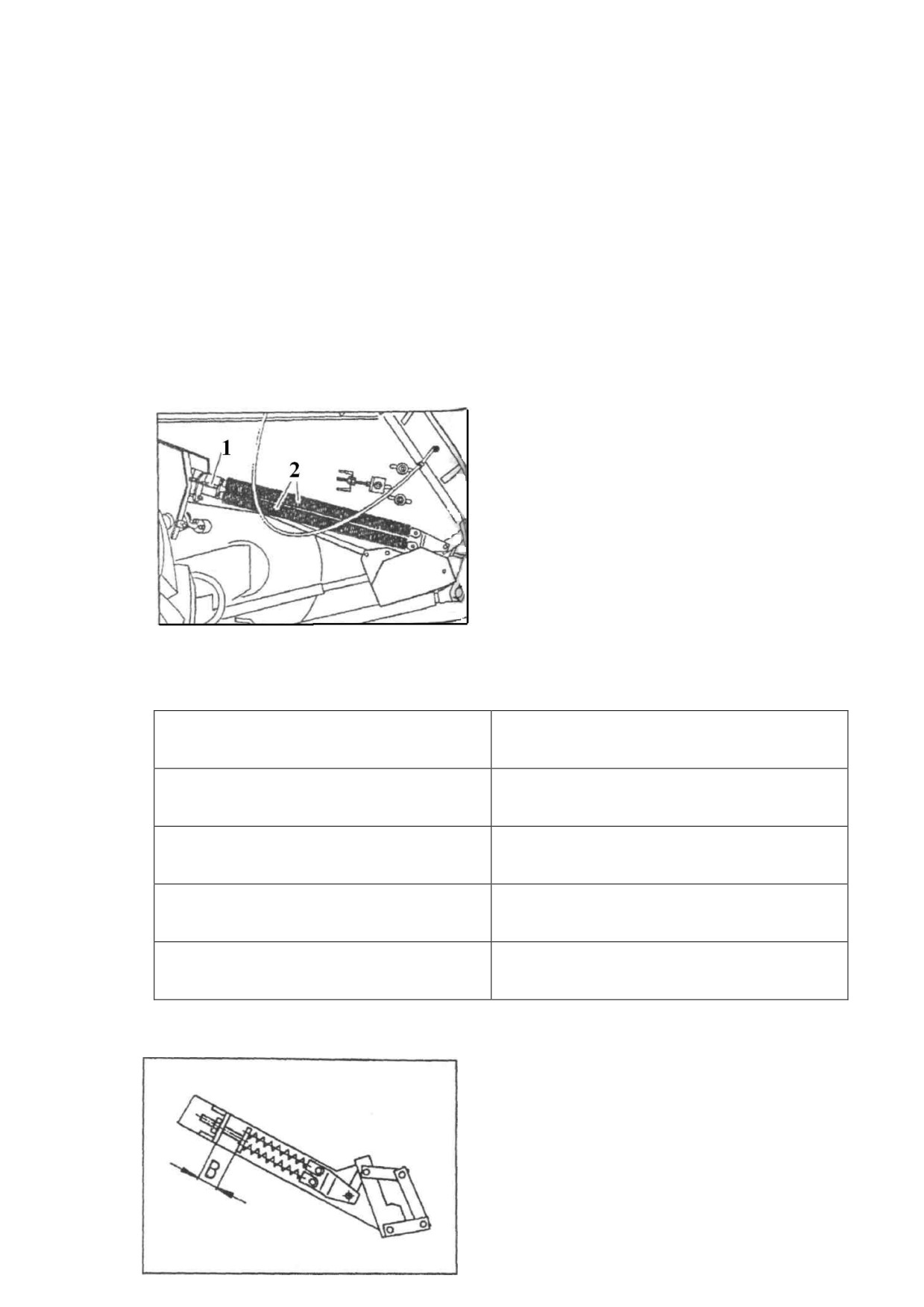

2.4.7.3 Уравновешивание

С помощью механизма уравновешивания Вы можете через ходовой винт 1

настраивать жатку параллельно почве (рис.2.26).

Регулярно смазывайте центры шарниров на узлах балансировки.

Рис.2.26 Механизм уравновешивания на

наклонной камере:

1- ходовой винт;

2- паружина растяжения.

Для различных размеров жатки

действительны различные установочные

размеры В (рис.2.27).

Таблица 7 Установочные размеры

Ширина захвата жатки, м

Установочный размер В, мм

4,2

110

4,8

5,4

6,0

Рис.2.27

Установочный размер В на

механизме уравновешивания.

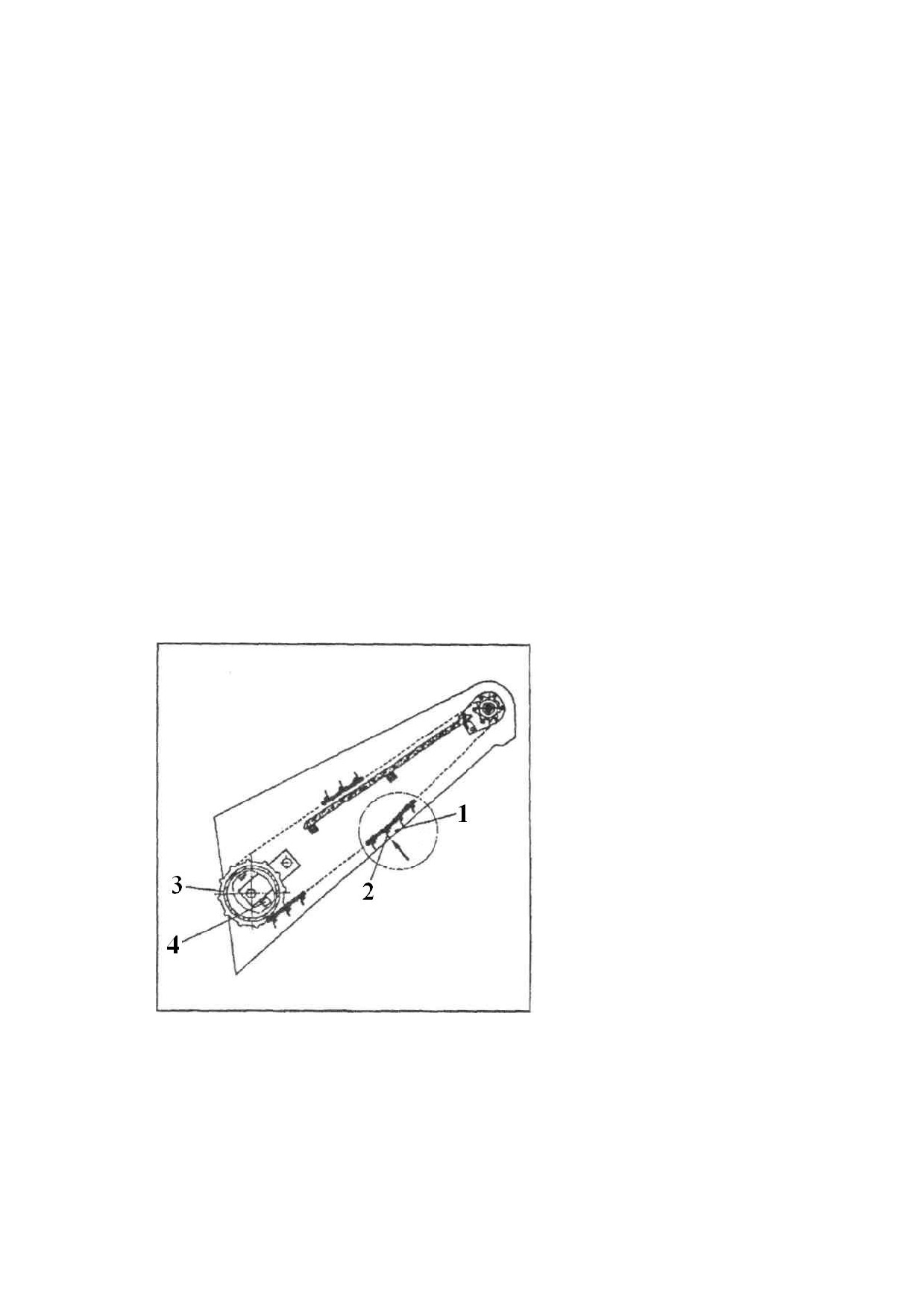

2.4.7.4 Натяжение цепи транспортера наклонной камеры

Следите за правильным натяжением цепи транспортера. Недостаточное

натяжение может привести к соскакиванию ветвей цепи и высокому износу

транспортера.

Цепь имеет правильное натяжение, если в средней зоне

наклонной камеры около 3-5 угловых захватов планок слегка прилегают к днищу

наклонной камеры.

По боковым сторонам корпуса наклонной камеры установлены рессорные

пружины для предохранения от подбрасывания нижнего вала наклонной камеры во

время работы, и, в следствие чего, достигается равномерность подачи и

прохождения обмолачиваемого материала.

Следите за равномерным расстоянием между передней кромкой наклонной

камеры и выходом нижнего вала наклонной камеры.

Следите за тем, чтобы натяжение всех ветвей должно быть одинаково.

Для холостой ветви транспортера предусмотрены деревянные планки

(успокоители):

- перед каждым уборочным сезоном контролируйте деревянные планки на износ;

- при необходимости, заменяйте деревянные планки новыми.

Рис. 2.28 Натяжение цепи

транспортера:

1- днище наклонной камеры;

2- угловой захват;

3- нижний вал наклонной камеры;

4- упор.

2.4.8 Регулировка скорости опускания жатки

С помощью дроссельного клапана

(рис.2.29) можно регулировать время

опускания наклонной камеры.

При смене переходного устройства или при изменении ширины захвата

жатки рекомендуется осуществить это следующим образом:

Комбайн зерноуборочный самоходный «ЛИДА-1300». Руководство - часть 4
