Комбайн зерноуборочный New Holland CSX7040, CSX7050, CSX7060, CSX7070, CSX7080, CSX7080. Руководство - часть 7

6.

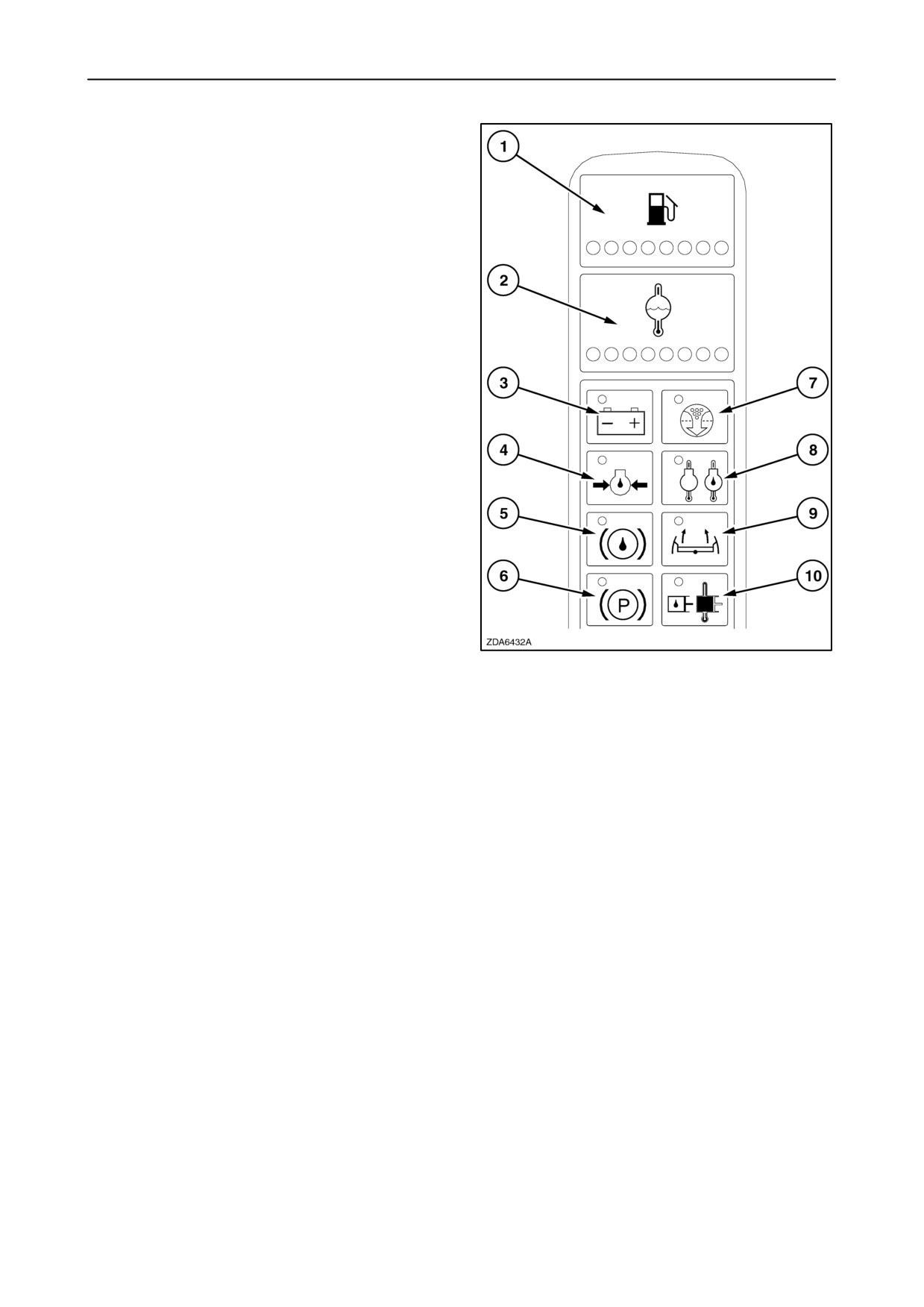

Сигнальная лампочка "ВКЛ” стояночного

тормоза

Если машина начнёт двигаться с включенным

стояночным тормозом, будет звучать

постоянный зуммер (низкий звук).

7.

Сигнальная лампочка забивания воздушного

фильтра двигателя

8.

Температура

моторного

масла

-

охлаждающей жидкости

Если температура масла или охлаждающей

жидкости слишком высокая.

На дисплее покажется сообщение ”СТОП” и

включится громкий звуковой сигнал - зуммер.

После того как покажется это сообщение,

надо немедленно выключить двигатель.

9.

Сигнальная лампочка очистной системы

Smart Sievet

Если на экране инклинометра показания

выходят за границы диапазона, светодиод

начинает мигать, а зуммер включится на пять

секунд (низкий уровень).

Если показания потенциометра выходят за

границы диапазона, светодиод начинает

светиться постоянным светом, а зуммер

включится на две секунды.

10. Температура гидростатического масла.

-

Давление гидростатического масла

Если замок зажигания находится в положении

36

контакт: Когда светодиод светится, а зуммер

генерирует пять звуковых сигналов (низкий

уровень), это означает повреждение

проводов. В этом случае двигатель можно

запустить, а светодиод будет дальше

светиться.

Если двигатель работает: На дисплее

покажется сообщение ”СТОП” и включится

громкий звуковой сигнал - зуммер. После того

как покажется это сообщение, оператор

должен немедленно выключить двигатель.

2-28

2. Функции обмолота

ВНИМАНИЕ: Эти функции

(от

11 до

23)

работают

только

при

включенном

молотильном механизме.

11. Показания

положения

пластин

разбрасывателя

с

дистанционным

управлением или системы

Smart Sievet:

-

Если пластины разбрасывателя с

дистанционным управлением или система

Smart Sievet сконфигурированы:

• По умолчанию

-

на барграфе

показывается

положение

пластин

разбрасывателя

с

дистанционным

управлением

• Настройки системы Smart Sievet можно

считать, нажимая два раза на кнопку

скорости вентилятора (30)

-

Если пластины разбрасывателя с

дистанционным управлением или система

Smart Sievet не сконфигурированы:

• По умолчанию показывается положение

системы Smart Sievet показывается на

барграфе

-

Если пластин разбрасывателя с

дистанционным

управлением

сконфигурированы, а система Smart Sievet -

нет:

37

• По умолчанию

-

на барграфе

показывается

положение

пластин

разбрасывателя

с

дистанционным

управлением

ВНИМАНИЕ: Положение привода Smart Sievet

- Светится правый светодиод = наклон вправо

- Светится левая сторона = наклон влево

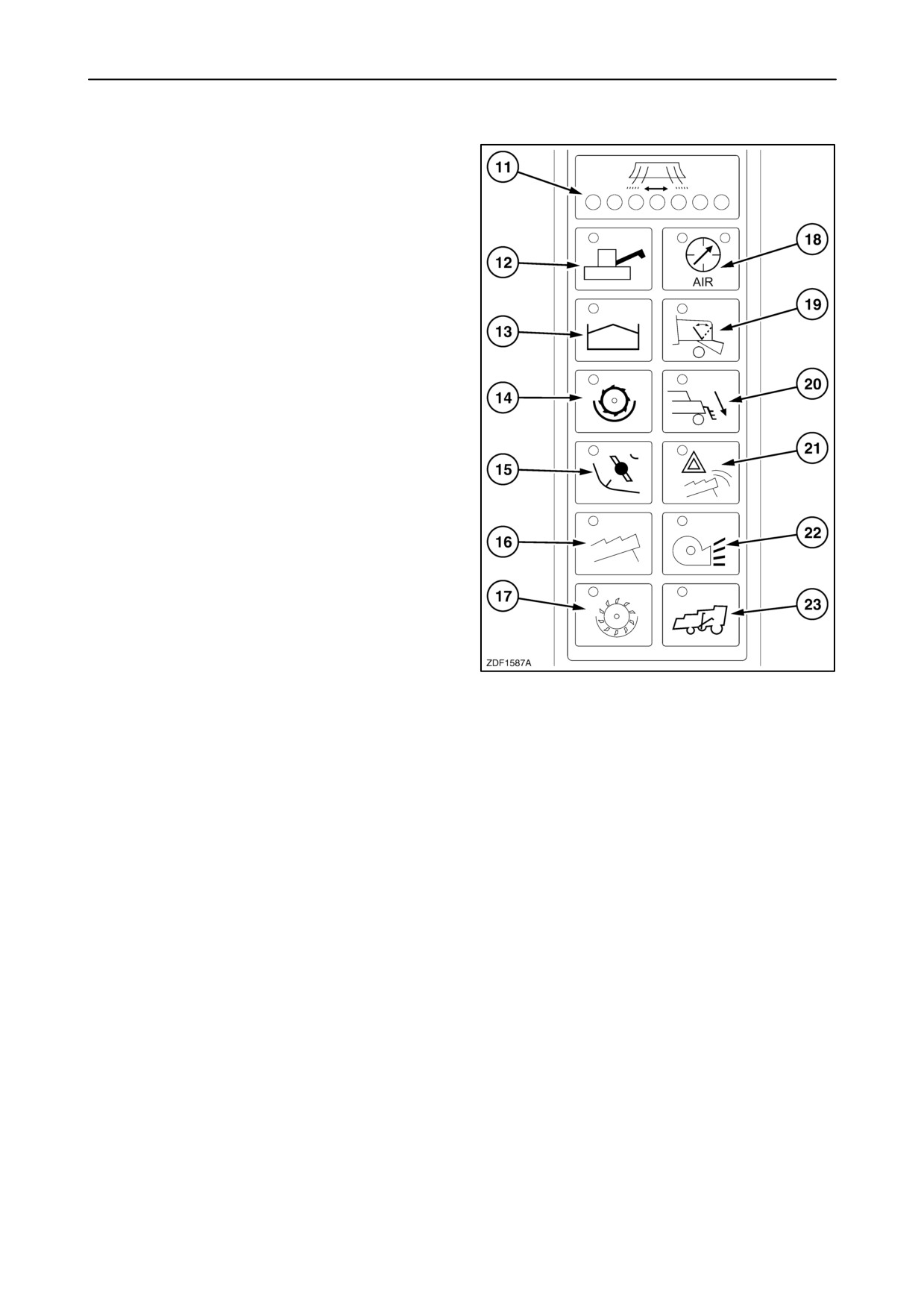

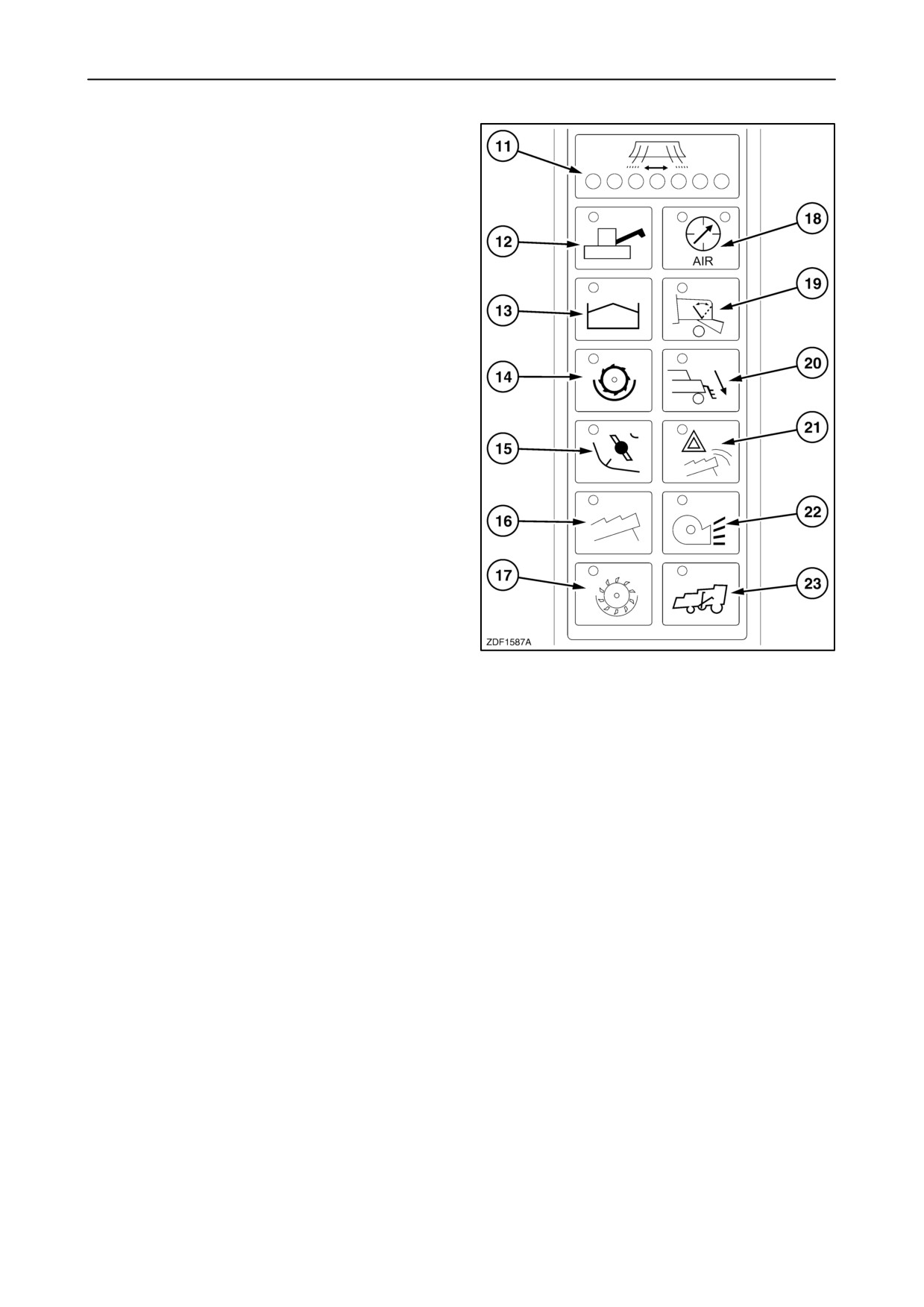

12. Сигнальная лампочка открытой разгрузочной

трубы

13. Сигнальная лампочка уровня зернового

бункера

14. Сигнальная лампочка низких оборотов

барабана

15. Сигнальная лампочка низкой скорости

соломоизмельчителя

16. Сигнальная лампочка низкой скорости

соломотрясов

17. Сигнальная лампочка низкой скорости

вращающегося сепаратора

2-29

18. Зелёный светодиод: включение молотильного

клапана

Если зелёный светодиод при включении

молотилки не светится:

• Задняя лестница опущена

• Дорожный режим

• Молотилка не подключена

• Перегорел предохранитель 27

19. Неправильно положение жатки валка

Этот сигнал тревоги предупреждает

оператора о неправильном положении жатки

валка, когда включена молотилка.

Положение измельчителя:

Если измельчитель не действует, на 10 секунд

включится громкий звуковой сигнал.

Положение формирования валка:

Если измельчитель включен, на 3 секунды

включится тихий звуковой сигнал.

20. Сигнальная лампочка опущенной задней

лестницы

Светодиод мигает, на 3 секунды включается

громккий звуковой сигнал.

21. Сигнальная лампочка блокады соломотряса

Громкий звуковой сигнал включается

минимум на 3 секунды и максимум на 10

секунд.

22. Сигнальная лампочка низких оборотов

вентилятора

38

23. Сигнальная лампочка низкой скорости

колоскового шнека + зернового элеватора

2-30

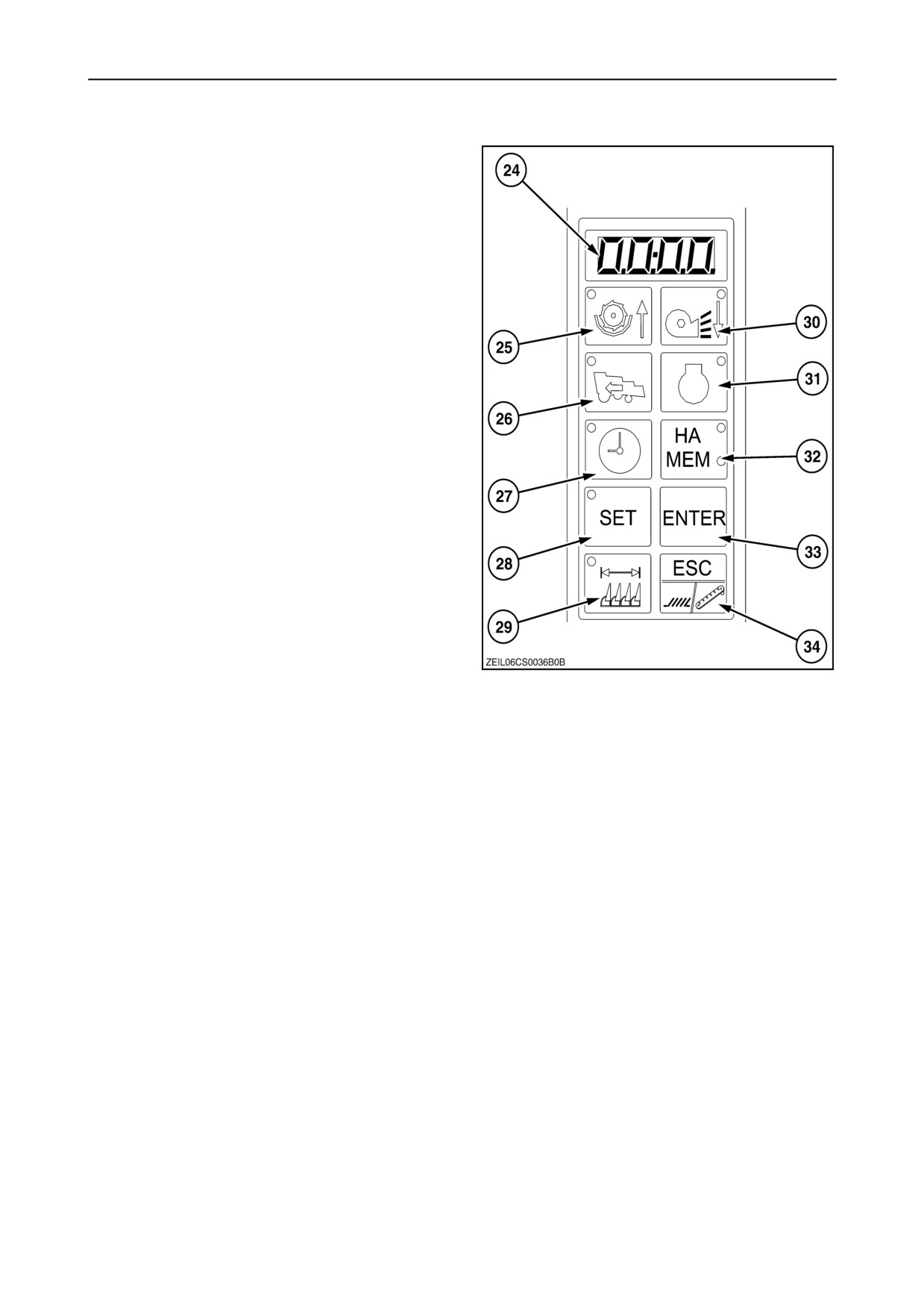

3. Дисплей функций клавиатуры

24. 4-знаковый дисплей

25. Кнопка выбора скорости барабана

нажать раз: Скорость барабана

(светится

светодиод)

нажать два раза: Моточасы барабана

(светодиод мигает)

нажать три раза: Регулировка подбарабанья

(мм) (светодиод быстро мигает)

26. Кнопка выбора скорости машины

нажать раз: Путевая скорость

(км/ч или

миль/ч) (светится светодиод)

нажать два раза: Давление цилиндра жатки

(бар) (светится светодиод)

27. Кнопка выбора часов

нажать раз: Часы (светится светодиод)

28. Настройки монитора (светодиод светится)

29. Клавиша корректировки ширины жатки

Ширину жатки можно уменьшить на величину,

равную одной четверти полной ширины жатки

- для зерновой жатки, для кукурузной жатки

ширина меняется на одно положение при

каждом нажатии на клавишу. (передвижение

длится

10

секунд). Короткий гудок

информирует о выполнении передвижения.

ВНИМАНИЕ: Каждый раз после остановки

счётчика рабочей зоны

(поднятием жатки)

жатка возвращается к своей полной ширине.

30. Кнопка выбора очистного вентилятора

нажать раз: Скорость очистного вентилятора

(светится светодиод)

39

нажать два раза: Показания положения

пластин разбрасывателя на барграфе в

течение 30 секунд (только если установлены

пластины разбрасывателя с дистанционным

управлением) (светится светодиод)

31. Кнопка выбора скорости работы двигателя

нажать раз: Скорость двигателя

(светится

светодиод)

нажать два раза: Моточасы двигателя

(светодиод мигает)

нажать три раза: Регулировка нагрузки

двигателя (мм) (светодиод быстро мигает)

32. Кнопка выбора частичной/ общей рабочей

зоны

нажать раз: Текущая площадь (гектары или

акры)

нажать два раза: Записанная зона (гектары

или акры)

нажать три раза: Полная зона (гектары или

акры)

33. Клавиша Enter

34. Клавиша выхода

Выход из режима настройки / тревоги

Потери на решете

/

количество

необмолоченных колосков

Немедленное

выключение:

чтобы

активировать. нажать на клавишу в течение 4

секунд

2-33

4. Показания жатки

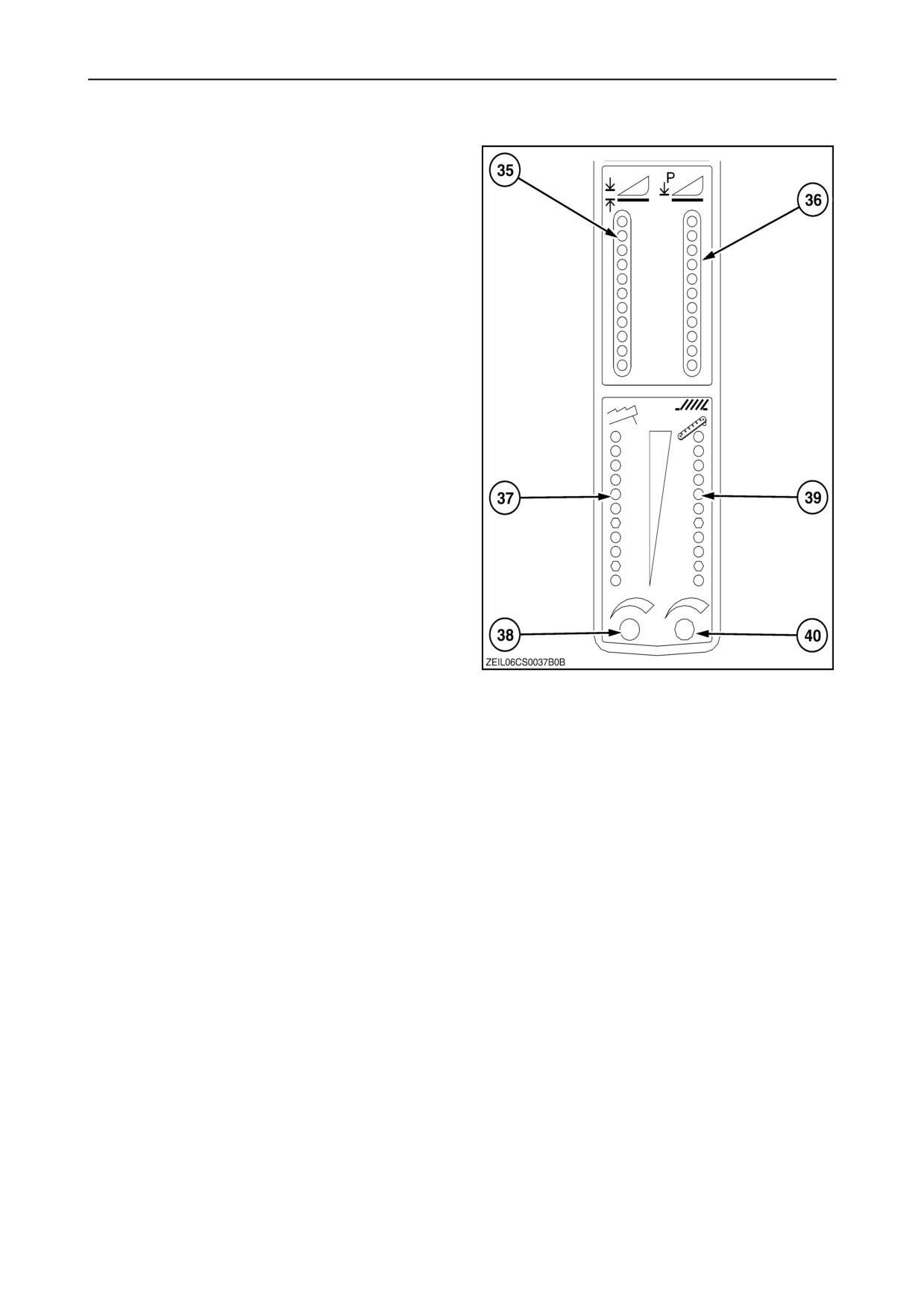

35. Показания высоты жатки

Минимальные и максимальные показания

соответстствуют выбранной минимальной и

максимальной высоте стерни. Смотрите

параграф, “настройки монитора”, часть

“1. Максимальная высота стерни”.

36. Показатель давления жатки

Действует только тогда, когда выбран режим

компенсации и при работе в режиме высоты

стерни Autofloatt, когда жатка касается

почвы.

40

2-34

5a. Показания потерь

Два барграфа показывают потери на решетах (39)

и на соломотрясах (37).

Диоды барграфов начинают светиться

пропорционально объёму потерь и настроек

потенциометров (38) и (40).

Для настройки показателей работы комбайна,

действуйте как описано ниже:

1.

Включить механизм молотилки и привод

жатки. (Отключить соломоизмельчитель, если

он установлен)

2.

Включить первую или вторую скорость и

начать уборку урожая.

3.

Отрегулировать высоту, положение и

скорость работы мотовила, в зависимости от

вида урожая.

4.

Установить скорость комбайна при помощи

рычага контроля скорости. Текущую скорость

комбайна в км/ч можно выбрать на дисплее.

5.

Проехав 100 метров, остановите комбайн и

возьмите пробу зерна. Проверьте потери

зерна в валке. Если результат будет

неудовлетворительным,

произвести

калибровку. Смотрите также

“РАЗДЕЛ 3 -

“ЭКСПЛУАТАЦИЯ КОМБАЙНА В ПОЛЕВЫХ

УСЛОВИЯХ”, параграф под заглавием:

“Проверка работы комбайна”.

Настройки работы комбайна надо проводить

или хотя бы проверять при каждом изменении

41

поля или урожая.

6.

Выбрать самую высокую скорость езды, при

которой потери зерна будут минимальными.

7.

Установить левую ручку чувствительности

(40) соломотрясов так, чтобы светились

желтые

светодиоды

на

барграфе

соломотряса (37).

8.

Установить правую ручку чувствительности

(38) решет так, чтобы светились желтые

светодиоды на барграфе решета (39).

9.

Увеличивать скорость езды, пока не

засветится один верхний сегмент полоски

барграфа.

10. Остановите машину и проверьте, не возросли

ли потери зерна. Если нет, это означает, что

чувствительность индикатора, на котором

засветилось больше всего лампочек,

слишком высока.

Настроить

ручку

чувствительности,

соответствующую

данному индикатору, так, чтобы светилась его

нижняя часть, при скорости выбранной вточке

6.

Если потери будут уменьшаться,

светодиоды будут гаснуть.

2-35

5b. Показания необмолоченных колосков

Барграф

(39) определяет также количество

необмолоченных колосков.

Светодиоды барграфа будут светиться в

зависимости от количества необмолоченных

колосков.

Чтобы увидеть количество необмолоченных

колосков.на

барграфе

(39),

действуйте

следующим образом:

1. Нажать на клавишу “ESC”.

Когда засветится зеленый светодиод в нижней

части барграфа, и красный светодиод в его

верхней части, это будет означать, что в

течение

нескольких

секунд

будет

показываться количество необмолоченных

колосков.

2-36

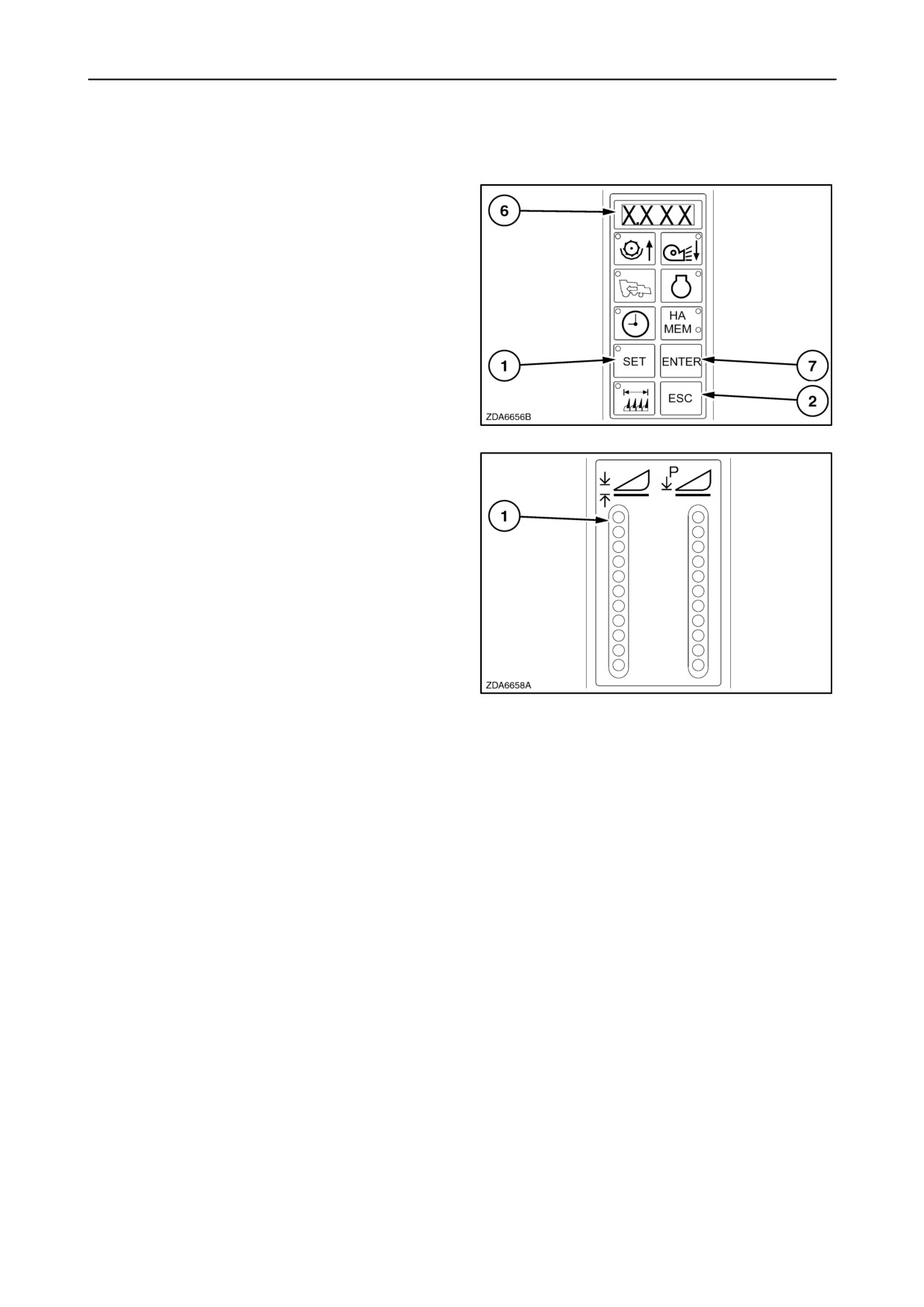

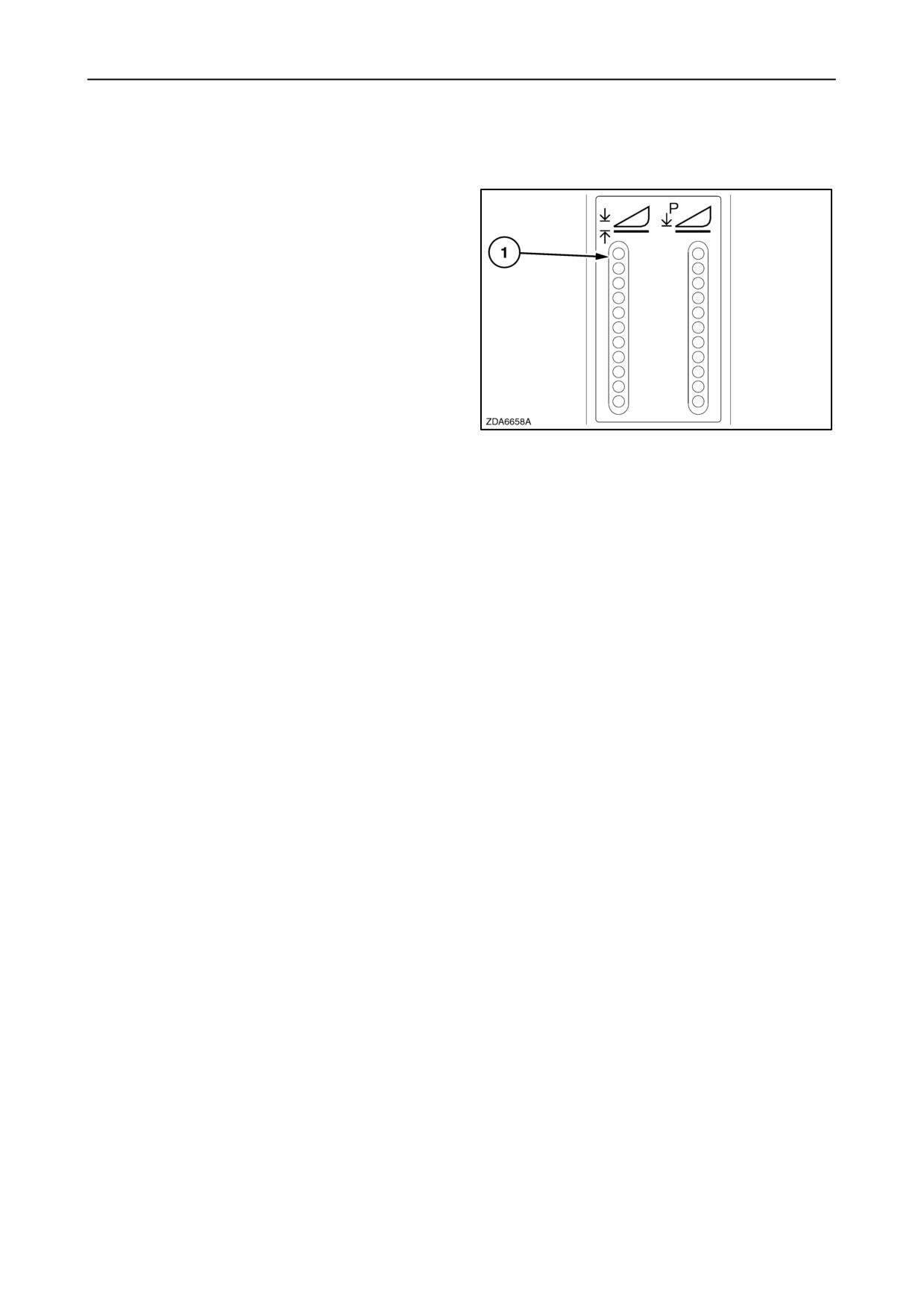

1. Максимальная высота стерни

В этом режиме оператор может определить

максимальную высоту стерни.

Этот уровень отвечает максимальному

показанию высоты жатки на барграфе высоты

жатки (1).

42

ВНИМАНИЕ: Максимальная высота стерни

связана с калиброванной минимальной высотой

жатки. Это означает, что большая

минимальная высота жатки (после калибровки)

даёт в результате большую максимальную

высоту стерни. (разница между максимальной

высотой стерни и минимальной высотой

жатки остаётся постоянной до введения новых

настроек монитора).

Эта величина определяет:

• Диапазон настроек потенциометра стерни

устройства, управляющего высотой жатки.

• Диапазон барграфа высоты жатки.

• Максимальная высота, от которой счетчик

площади начинает / останавливает счет.

• Максимальная высота, на которую жатка

поднимается автоматически при езде задним

ходом. (см. дальше в этом параграфе)

• Начать автоматическую калибровку оборотов

валков при высоких оборотах холостого хода,

когда обороты барабана или вентилятора

были увеличены во время обмолота.

• Максимальная высота, при которой

синхронизация

мотовила

перестаёт

действовать.

• Момент запуска предостережения о низких

оборотов двигателя, когда механизм

молотилки включен, а дроссель находится в

промежуточном положении.

2-38

Чтобы выбрать этот режим, следует выполнить

такие действия:

1. Включить двигатель.

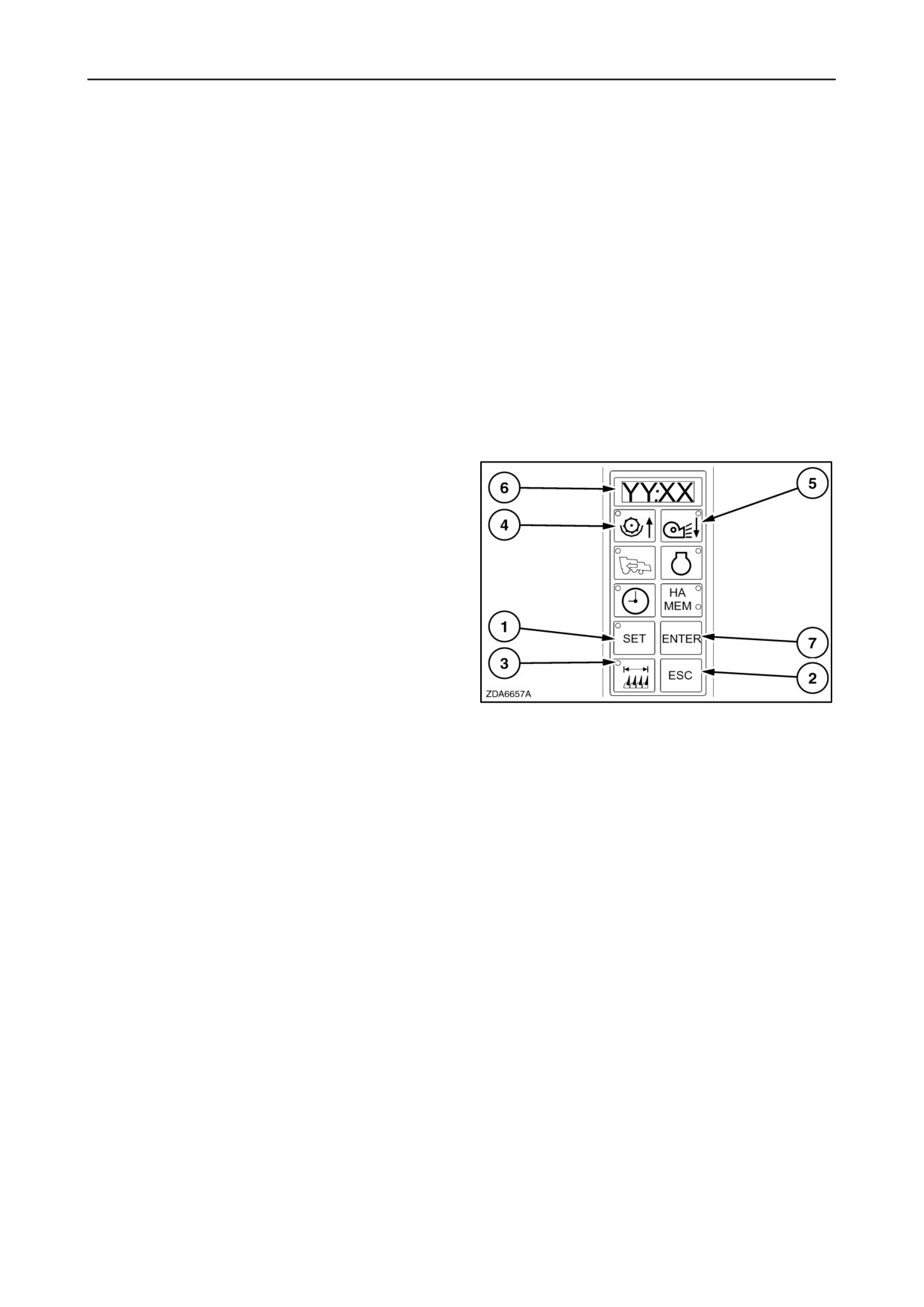

2. Нажать на кнопку "SET" (1).

3. На дисплее

(6)

появится исходное

напряжение датчика высоты, выраженное в

мВ. (X.XXX)

4. Поднять жатку на требуемую максимальную

высоту стерни.

5. Нажать на кнопку “ЭНТЕР” (7) в течение двух

секунд, чтобы утвердить выбор.

Это подтверждается коротким звуковым

сигналом, и трехкратным миганием всех

светодиодов барграфа высоты жатки.

Программа переходит в следующий режим.

43

44

2-39

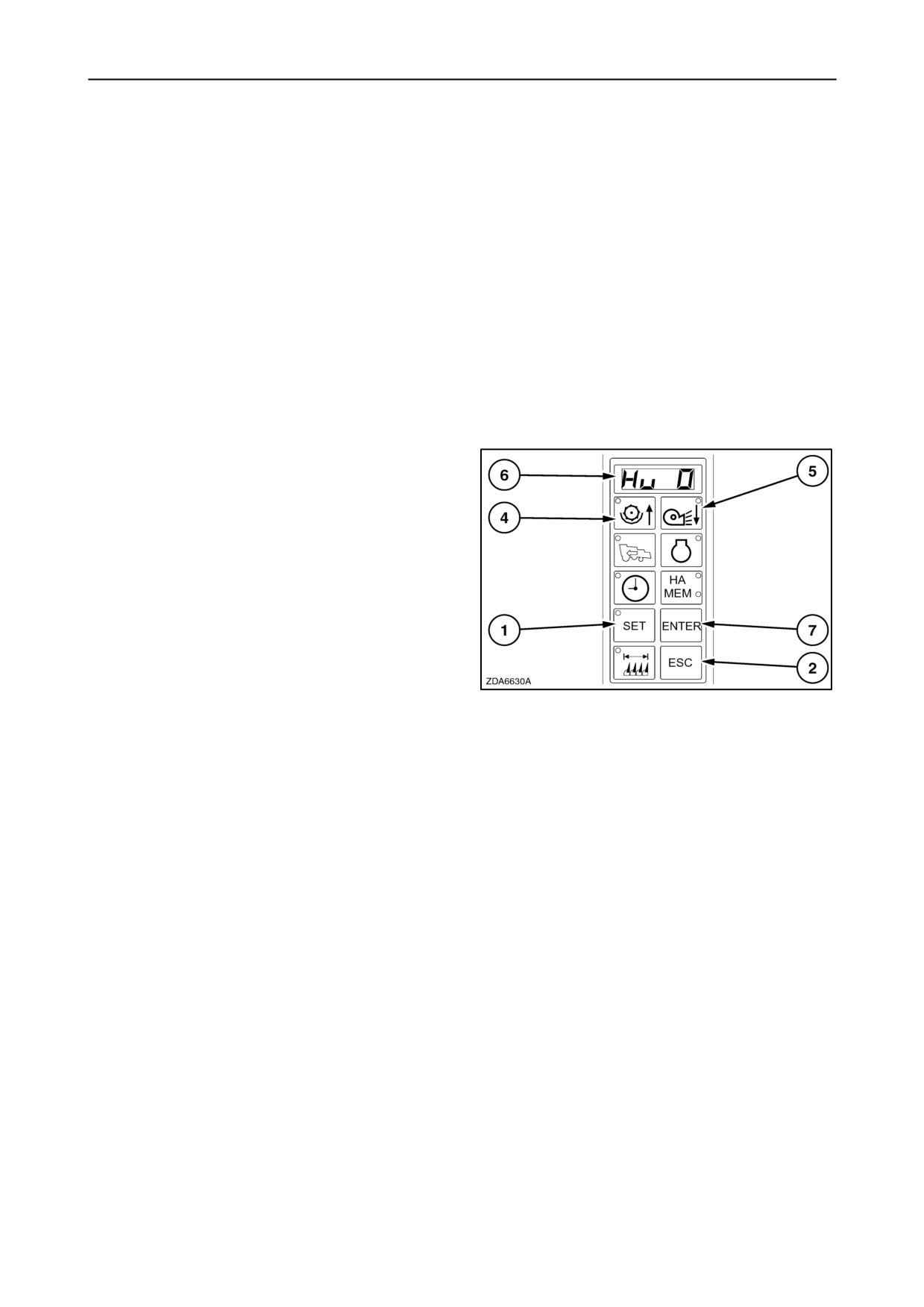

2. Полная ширина жатки

Полная ширина жатки - это ширина жатки, которая

используется в данный момент.

Ширина зерновой жатки указывается в футах, а

для кукурузных жаток указывается число рядков

и расстояние между ними (см).

Эта величина важна при:

• Расчет рабочей площади

• Информация о типе жатки

ВНИМАНИЕ: Если выбрана кукурузная жатка,

система Autofloatt будет недоступна.

Чтобы выбрать этот режим, следует выполнить

такие действия:

1.

Повернуть ключ в замке зажигания в

положение "контакт".

2.

Нажать на кнопку "SET" (1).

3.

Нажать на кнопку "ESC" (2) (1 раз), пока не

засветится светодиод кнопки ширины жатки

(3).

На дисплее

(6)

появится ширина в

следующем формате:

“ZZ ft”

= ширина зерновой жатки в футах.

(мигает)

или

“YY:XX” = “YY” = число рядков (мигает)

“XX” = расстояние между рядками в см

4.

нажать на кнопку "СТРЕЛКА ВВЕРХ" (4) или

"СТРЕЛКА ВНИЗ" (5), чтобы выбрать жатку

для применения.

45

Величину можно установить в пределах:

от 10 до 33 фт для ширины зерновой жатки

от 4 до 12 для числа рядков

от 50 до 100 для расстояния между рядкам

в см

5.

Нажать на кнопку “ЭНТЕР” (7) минимум в

течение двух секунд, чтобы утвердить выбор.

Введение величины будет сопровождаться

коротким сигналом, после чего программа

перейдёт к следующей величине или режиму.

2-40

3. Тип зерновой жатки

Оператор может сам определить тип зерновой

жатки.

Чтобы выбрать этот режим, следует выполнить

такие действия:

1. Повернуть ключ в замке зажигания в

положение "контакт".

2. Нажать на кнопку "SET" (1).

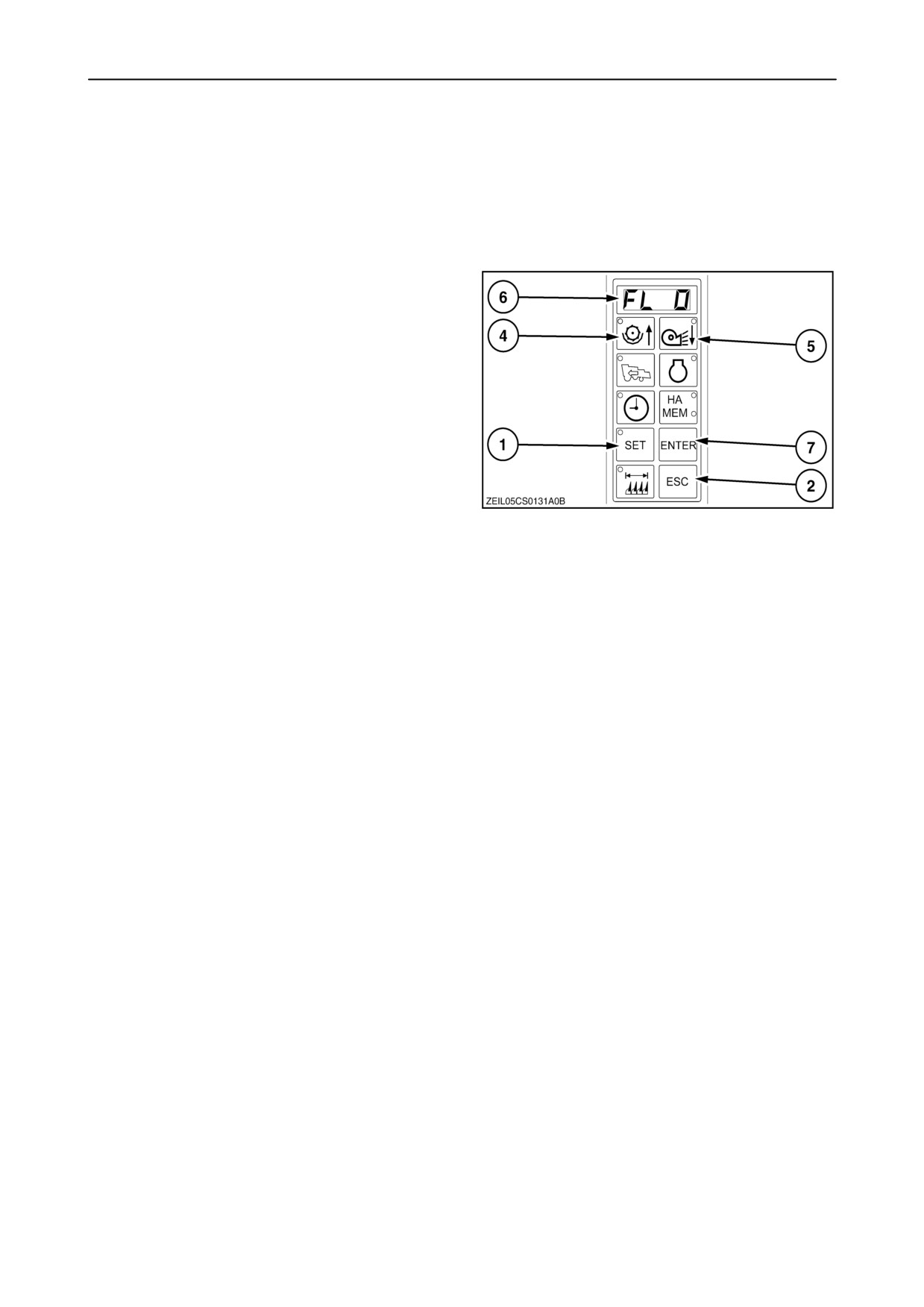

3. Нажать на кнопку “ESC” (2) (2 раза), пока на

дисплее (6) не покажется:

4.

“FL 0” = Жесткая зерновая жатка

или

“FL 1” = Жатка Superflex

5. Нажать на кнопку "СТРЕЛКА ВВЕРХ" (4) или

на кнопку

“СТРЕЛКА ВНИЗ”

(5), чтобы

выбрать “FL 0” или “FL 1”.

На дисплее (6) появится “FL 0” или “FL 1”.

6. Нажать на кнопку “ЭНТЕР” (7) минимум в

течение двух секунд, чтобы утвердить выбор.

Введение величины будет сопровождаться

46

коротким сигналом, после чего программа

перейдёт к следующей величине или режиму.

2-41

4. Щётка вращающегося

пылеулавливающего фильтра

(если установлена)

Оператор может определить, хочет ли он

включить

щётку

вращающегося

пылеулавливающего фильтра, или нет

(например, при уборке кукуркузы).

Чтобы выбрать этот режим, следует выполнить

такие действия:

1. Повернуть ключ в замке зажигания в

положение "контакт".

2. Нажать на кнопку "SET" (1).

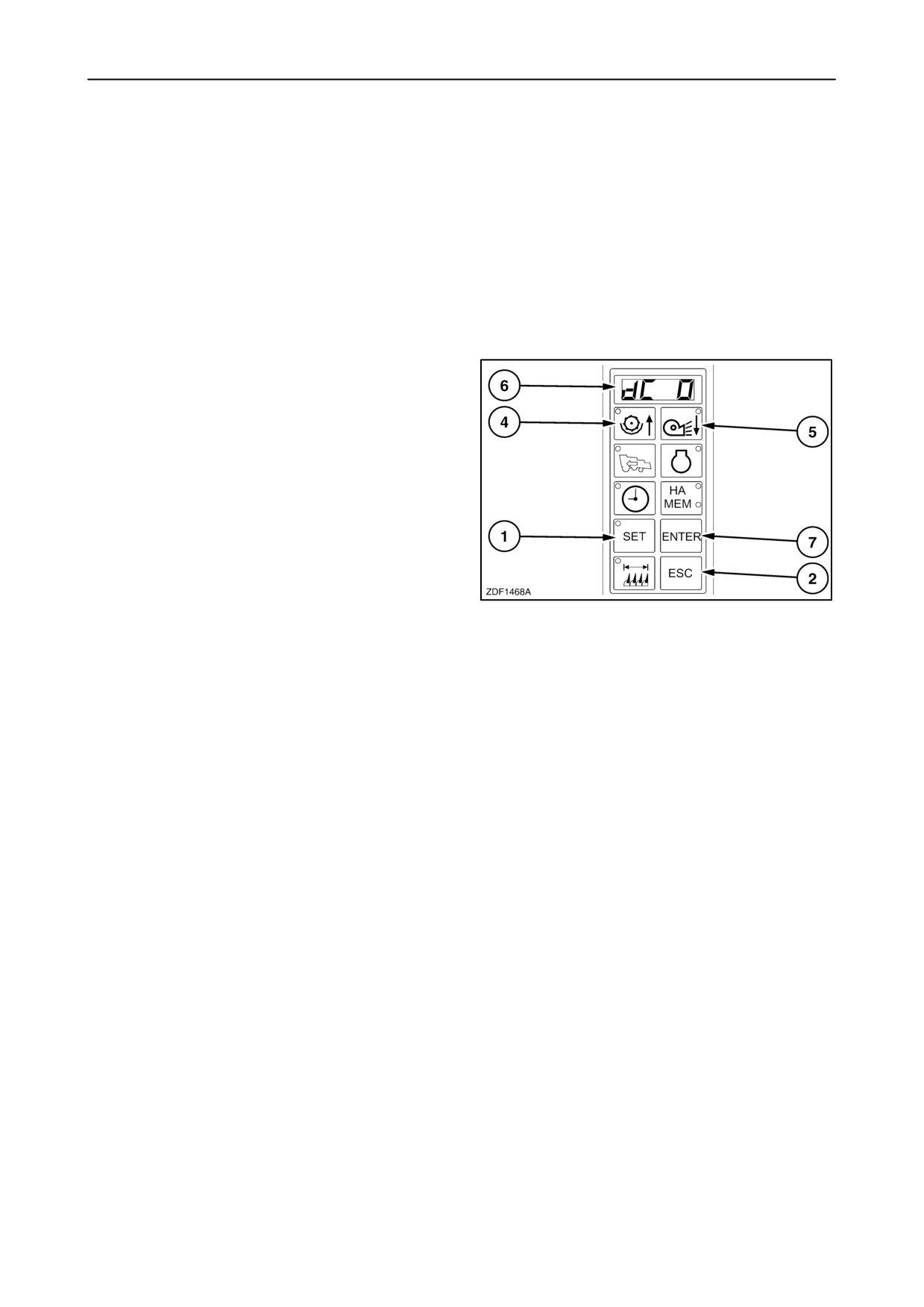

3. Нажать на кнопку “ESC” (2) (3 раза), пока на

дисплее (6) не покажется:

4.

“dC

0”

= Отсутствует управление щёткой

вращающегося

пылеулавливающего

фильтра

или

“dC 1” = Управление щёткой вращающегося

пылеулавливающего фильтра

5. Нажать на кнопку "СТРЕЛКА ВВЕРХ" (4) или

на кнопку

“СТРЕЛКА ВНИЗ”

(5), чтобы

выбрать “dC 0” или “dC 1”.

На дисплее (6) появится “dC 0” или “dC 1”.

47

6. Нажать на кнопку “ЭНТЕР” (7) минимум в

течение двух секунд, чтобы утвердить выбор.

Введение величины будет сопровождаться

коротким сигналом, после чего программа

перейдёт к следующей величине или режиму.

Щетка работает +/- 7 секунд,

Если выбрана жатка Superflex header или

зерновая жатка:

• Контакт /Включен

и

• Молотилка включена

Если выбранакукурузная жатка, каждые 7 минут:

• Контакт /Включен

и

• Молотилка включена

2-42

5. Автоматический подъём жатки при езде

задним ходом

Оператор может сам решить, будет ли жатка

подниматься автоматически при езде задним

ходом.

Если эта функция включена, жатка поднимается

автоматически на максимальную высоту стерни.

(режим компенсации, высота стерни или

Autofloatt)

ВНИМАНИЕ: Эта функция активна только

тогда, когда включена молотилка.

Чтобы выбрать этот режим, следует выполнить

такие действия:

1. Повернуть ключ в замке зажигания в

положение "контакт".

2. Нажать на кнопку "SET" (1).

3. Нажать на кнопку “ESC” (2) (4 раза), пока на

дисплее (6) не покажется:

“Hu O” = Нет автоматического подъёма жатки

при езде задним ходом.

или

“Hu 1” = Автоматический подъём жатки при

езде задним ходом.

4. Нажать на кнопку "СТРЕЛКА ВВЕРХ" (4) или

на кнопку

“СТРЕЛКА ВНИЗ”

(5), чтобы

выбрать “Hu 0” или Hu 1.

На дисплее (6) появится “Hu 0” или Hu 1.

5. Нажать на кнопку “ЭНТЕР” (7) минимум в

48

течение двух секунд, чтобы утвердить выбор.

Введение величины будет сопровождаться

коротким сигналом, после чего программа

перейдёт к следующей величине или режиму.

2-43

содержание      ..     5      6      7      8     ..
