Тумблерный переключатель включения системы синхронизации
11.
скорости вращения мотовила. (Дополнительное оборудование) (*)
• ВКЛ
• ВЫКЛ
12.
Кулисный переключатель клавиши разбрасывателя и измельчителя
(если установлен) (*)
• К правой стороне
• Нейтральное положение
• К левой стороне
13.
Кулисный переключатель контроля зазора подбарабанья (если
установлен)
• Увеличение раствора подбарабанья
• Нейтральное положение
• Уменьшение раствора подбарабанья
Кулисный переключатель контроля верхнего решета (если установлен)
14.
• Увеличение раствора решета
• Нейтральное положение
• Уменьшение раствора решета
15.
Кулисный переключатель управления нижним решетом (если
установлен)
• Увеличение раствора решета
• Нейтральное положение
• Уменьшение раствора решета
(*): При включенной молотилке
2-12
16.
Выключатель вертикальных ножей (если установлен) (Если включены
жатка и молотилка)
• Включены оба вертикальных ножа
• Включен правый вертикальный нож
• ВЫКЛ

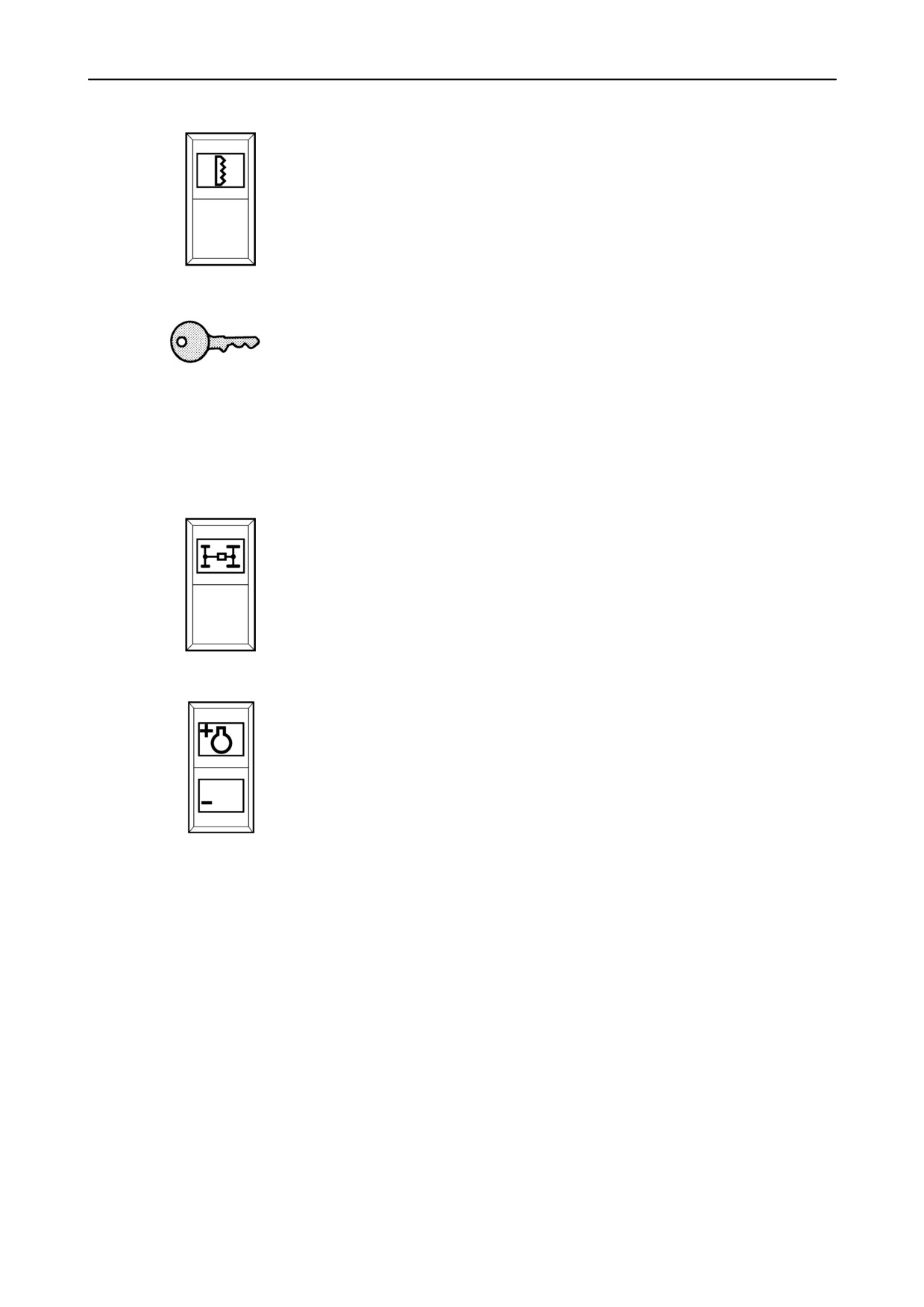

Ключ замка зажигания (зажигание, запуск и остановка двигателя)
17.
1. Выключен
2. Не используется
3. Контакт
4. Запуск двигателя
ВНИМАНИЕ: После установки ключа зажигания в положение "контакт" прозвучит сигнал, на несколько секунд
включатся вращающиеся сигнальные лампы, на мониторе покажется тест лампочек.
18.
Тумблер включения привода на четыре колеса (если установлен).
• ON
• ВЫКЛ
19.
Кулисный переключатель дросселя двигателя
• Увеличение скорости двигателя
• Нейтральное положение
• Редукция оборотов двигателя
При нажатии на переключатель скорость вращения (число оборотов в
минуту) начинает автоматически расти или уменьшаться. Чтобы
задержать автоматический рост /падение скорости вращения, нажать на
противоположный полюс переключателя.
ВНИМАНИЕ: Скорость вращения может быть увеличена не раньше,
чем через 5 секунд от запуска машины.
20. Зажигалка
21. 12-вольтовое гнездо постоянного тока
22. Место для хранения напитков
23. -
24. Пепельница
25. Рычаг ручного переключения передач (передвижение в одной плоскости: 1я - N - 2я - N - 3я)
2-13

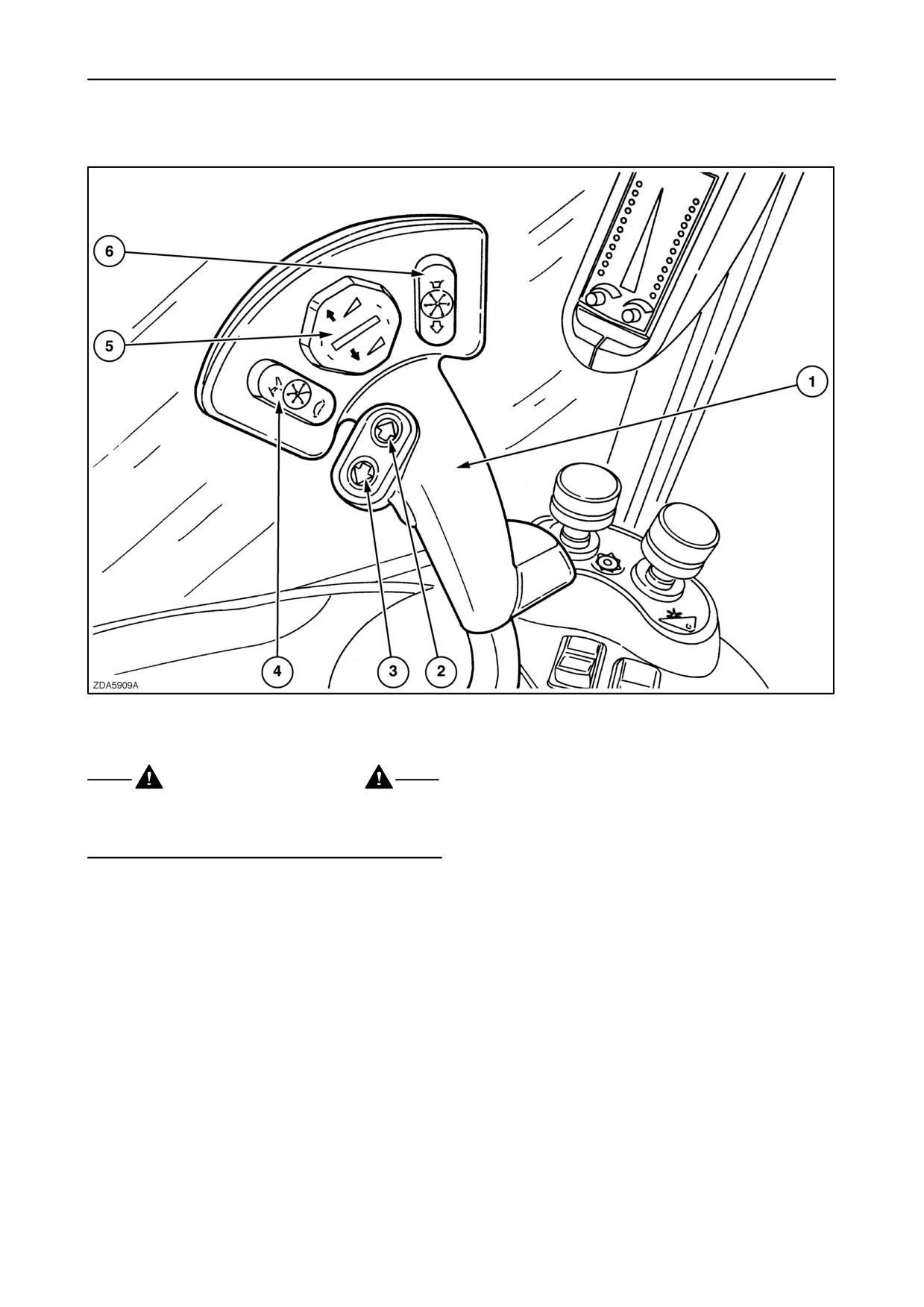

Мультифункциональный /ходовой рычаг
15
1. Многопозиционный /ходовой рычаг
ПРЕДОСТЕРЕЖЕНИЕ
При аварийной остановке недостаточно
поставить ходовой рычаг в нейтральное
положение, кроме того, надо затянуть тормоз.
2. Кнопка открывания разгрузочной трубы
3. Кнопка закрывания разгрузочной трубы
2-14
4. Кулисный
переключатель
увеличения
/
уменьшения скорости вращения мотовила
вверх - рост скорости
вниз - уменьшение скорости
(Кулисное
управление
жаткой
и
соломоподъёмником, если использовано в
комбинации с кнопкой возврата жатки и
соломоподъёмника).
ВНИМАНИЕ: Если установлена кукурузная
жатка:
вверх = съёмники жатки открыты
вниз = съёмники жатки закрыты
5.
Кулисный переключатель высоты жатки и боковой
флотации жатки
Верхняя и нижняя часть переключателя
служит для подъёма или опускания жатки.
Переключатель высоты жатки предлагает две
скорости. Если нажать на кнопку (вверх или
вниз) до первой остановки, жатка будет
двигаться медленно. Нажатие и задержка на
втором ограничителе приведёт к тому, что
жатка будет двигаться вверх или вниз
быстрее.
(в зависимости скорости подъёма /опускания
жатки)
Боковую
флотацию
жатки
можно
отрегулировать при помощи правой или левой
части переключателя. Нажатие на кнопку с
левой стороны приведёт к тому, что жатка
отклонится по направлению против часовой
стрелки, с правой стороны
- по часовой
стрелке.
6.
Кулисный переключатель контроля высоты
мотовила.
Верхняя и нижняя часть переключателя
служит соответственно для подъёма или
опускания мотовила.
7.
Кнопка автоматического контроля высоты жатки

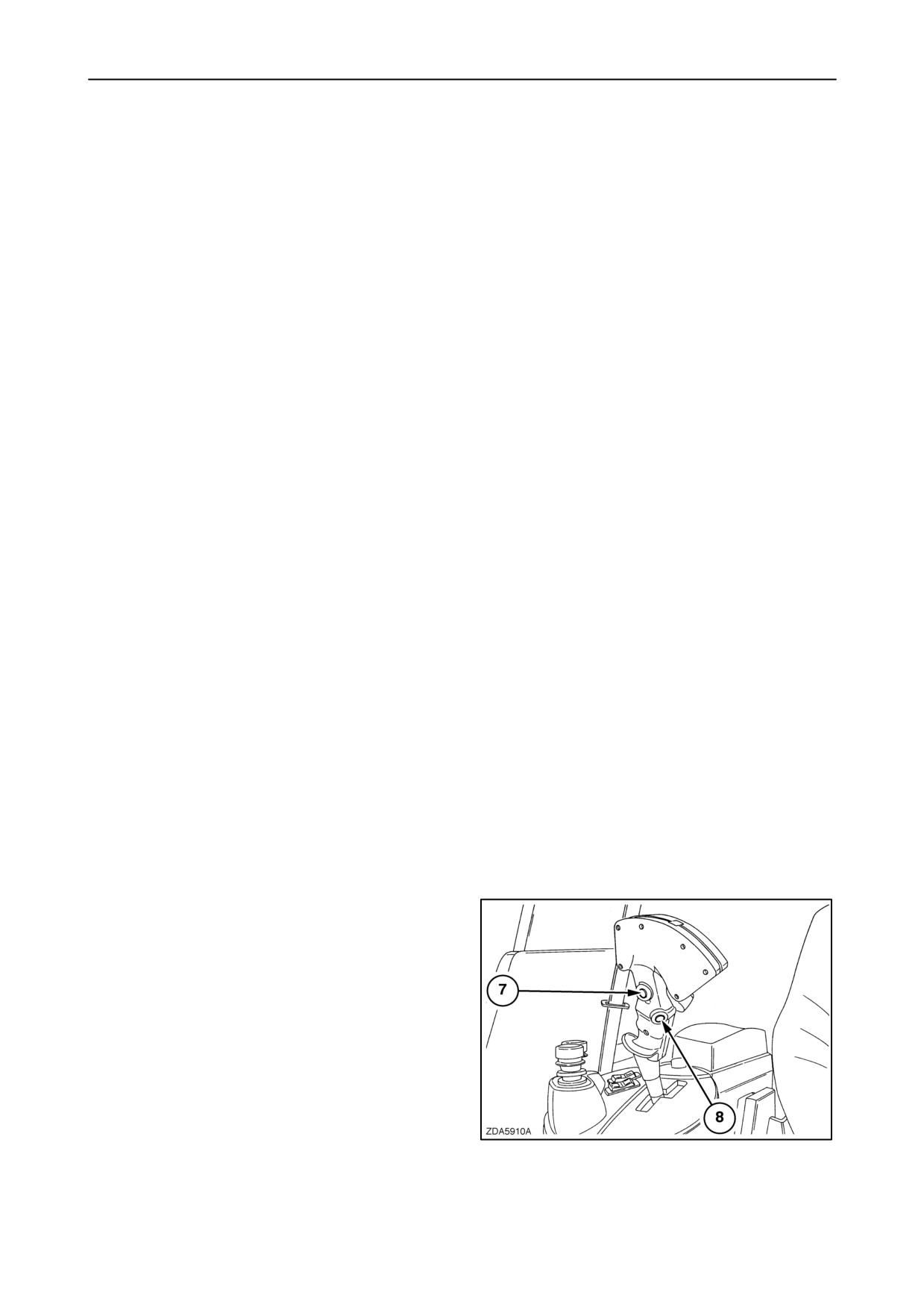

8.
Кнопка изменения направления жатки и
соломодъёмника
16
2-15

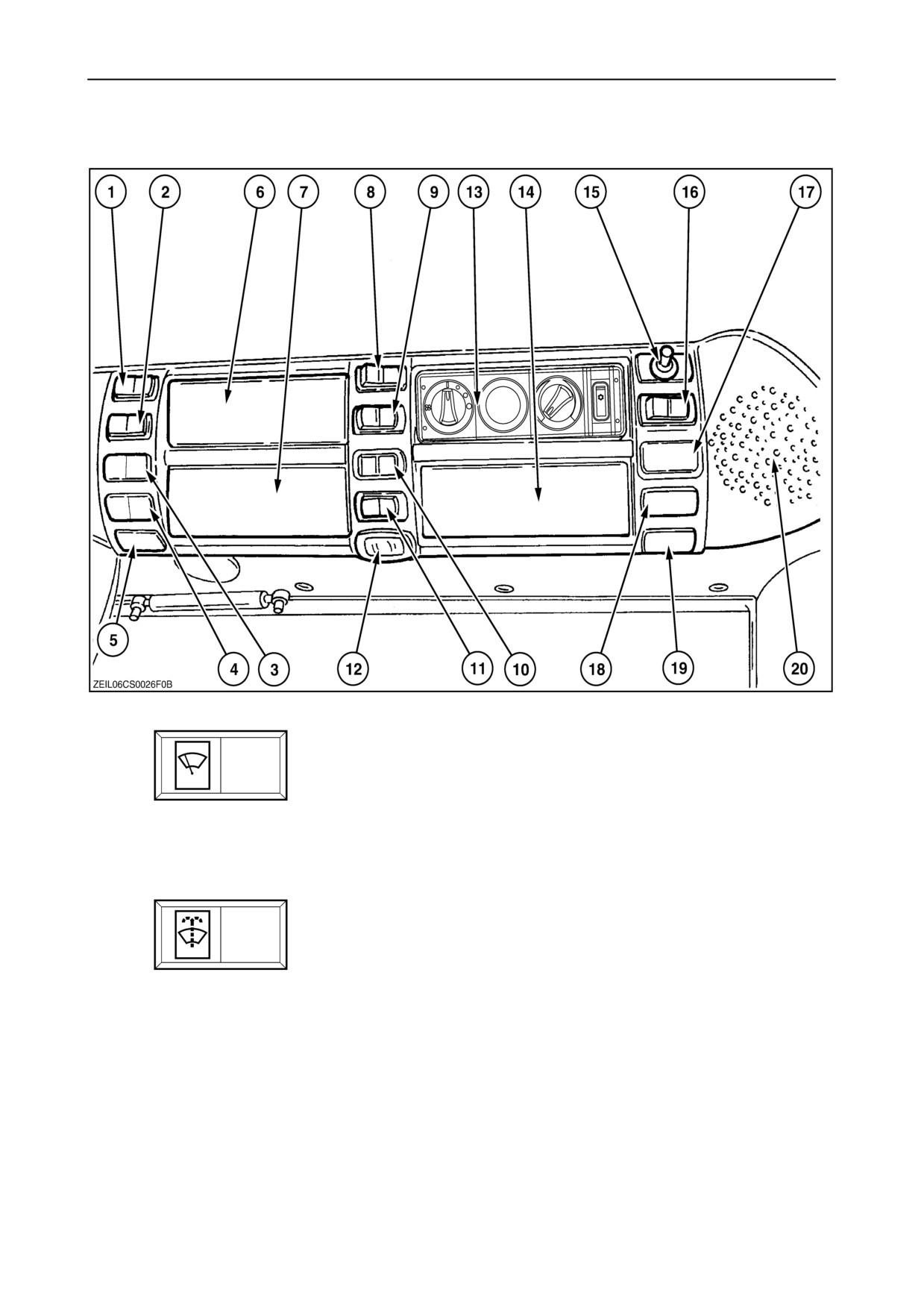

Переключатели на потолке кабины
17
Тумблер дворника лобового стекла
1.
• Дворник ВКЛ: непрерывная работа (левое положение)
• Дворник ВКЛ: (с перерывами) (центральное положение)
• Дворник ВЫКЛ: (правое положение)
2.
Кулисный переключатель стеклоомывателя лобового стекла
• ВКЛ (левое положение)
• ВЫКЛ (правое положение)
2-16
Переключатель активации стабилизации бокового наклона (только для
3.
машин типа “Laterale”)
• Автоматическое (левое положение)
• ВЫКЛ (центральное положение)
• Ручное (правое положение)
4.
Кулисный переключатель ручного управления боковым наклоном
(только для машин типа “Laterale”)
• Против часовой стрелки (левое положение)
• По часовой стрелке (левое положение)
5. Направленный свет
Направленный свет освещает монитор. Фары направленного света действуют вместе со стояночными
огнями.
6. Место размещения CB
7. Заглушка
Тумблер рабочих фар
8.
• Средние + центральные + наружные рабочие огни (левое положение
"2") и задние рабочие огни (если выбран режим работы в поле)
• Центральные и наружные рабочие огни (среднее положение "1")
• ВЫКЛ (правое положение "0")
Тумблер дорожных огней (только после установки тумблера рабочего
9.
освещения в положение ВКЛ)
• ВКЛ (левое положение)
• ВЫКЛ (правое положение)
Тумблер освещения стерни (если установлен), освещение разгрузочной
10.
трубы и рабочее освещение с правой стороны (только когда включено
рабочее освещение)
• ВКЛ (левое положение)
• ВЫКЛ (правое положение)
2-17
Переключатель вращающихся сигнальных ламп (если установлены)
11.
• Движение по дорогам (левое положение)
• Положение "1" предостережения об уровне зернового бункера
(центральное положение)
• Положение "0" предостережения об уровне зернового бункера (правое
положение)
Тумблер управления рабочим освещением (8) в сумме: (положение 1 или 2)
Положение 0
Положение 1:
Положение 2
Освещение разгрузочной трубы
ВЫКЛ
ВКЛ
ВКЛ
Задние рабочие огни (если выбран режим
ВЫКЛ
ВКЛ
ВКЛ
работы в поле)
Освещение зернового бункера
ВЫКЛ
ВКЛ
ВКЛ
Наружное рабочее освещение
ВЫКЛ
ВКЛ
ВКЛ
Центральные рабочие огни
ВЫКЛ
ВКЛ
ВКЛ
Средние рабочие огни
ВЫКЛ
ВЫКЛ
ВКЛ
фары ближнего света
ВЫКЛ
ВКЛ
ВКЛ
12. Направленный свет
Эта фара направленного света освещает правый модуль Фары направленного света действуют вместе со
стояночными огнями.
13. Управление кондиционером (смотреть дальше)
14. Расположение радио
Регулировка зеркал заднего вида (если установлен)
15.
• Стрелка влево: левое зеркало
• Стрелка вправо: правое зеркало
Тумблерный переключатель зеркала
16.
•
(левое положение) Зеркало только для Германии (если установлено)
•
(правое положение) Главные зеркала
2-18
17.
Заглушка
18.
Заглушка
19.
Заглушка
20.
Динамик (правая сторона) (если установлена)
21.
Солнцезащита
22.
Регулирование приточной вентиляции
23.
Холодный ящик
24.
Освещение салона кабины
Можно выбрать одно из трёх положений
• ВЫКЛ
• СРЕДНЕЕ
• ВКЛ
25.
Распечатка предохранителей и реле крыши
кабины.
18
26.
Динамик (левая сторона) (если установлен)
27.
Крючок для одежды
28.
Фильтр рециркуляции воздуха
29.
Окно зернового бункера
19
2-19

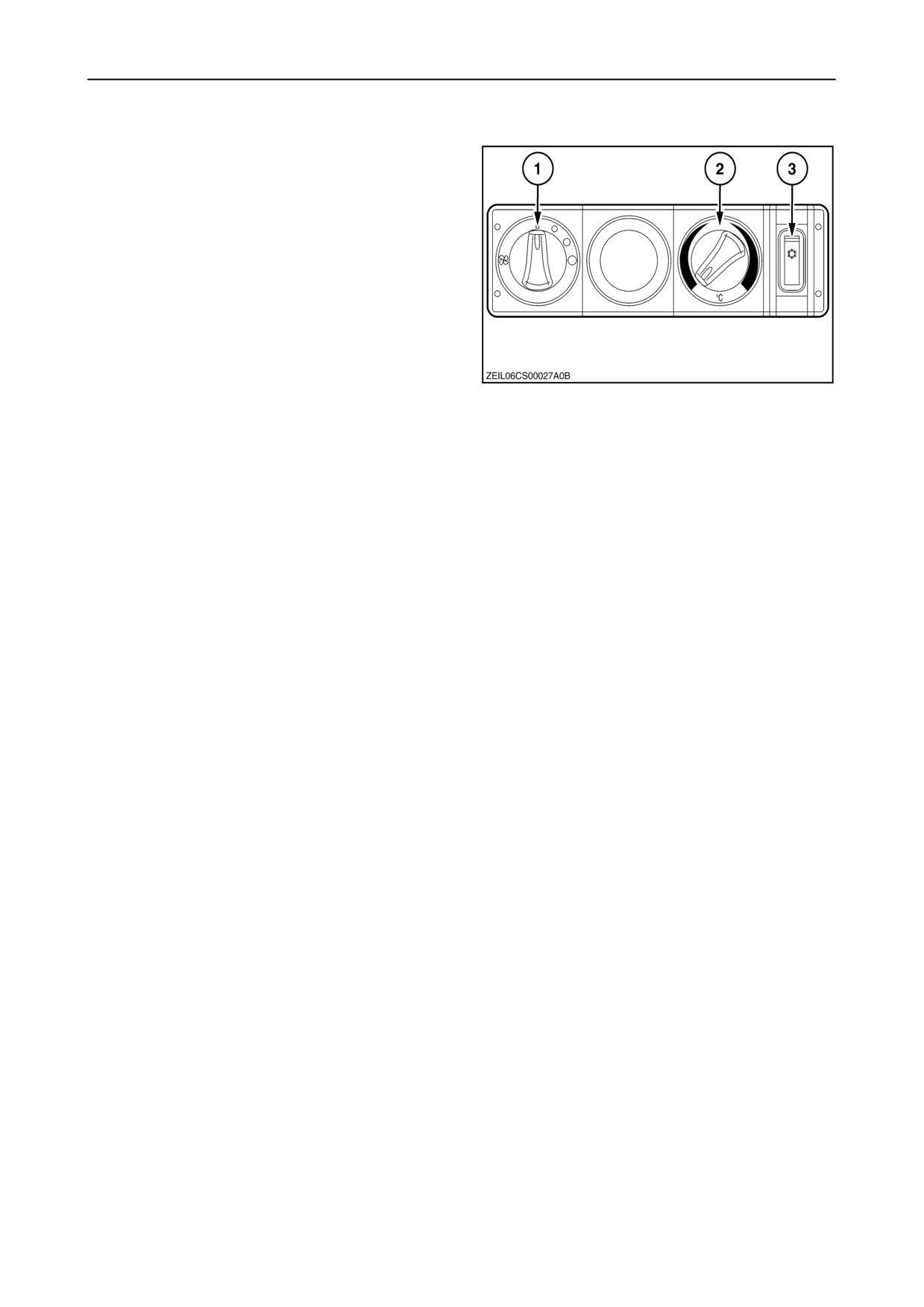

Управление кондиционером
Переключатель скорости вентилятора (1)
• Переключатель имеет четыре позиции:
0: ВЫКЛ
1: Низкие обороты вентилятора
2: Средние обороты вентилятора
3: Высокие обороты вентилятора
• Поверните ручку по часовой стрелке, чтобы
увеличить обороты вентилятора, и против
частой стрелки - чтобы уменьшить обороты
вентилятора.
Контроль температуры (2):
• Система будет охлаждать на полную
мощность, если ручку повернуть до упора
20
против часовой стрелки.
• Система будет обогревать на полную
мощность, если ручку повернуть до упора по
часовой стрелке.
Выключатель кондиционера (3):
• Вращая этот выключатель, выключаем или
включаем систему кондиционирования
воздуха.
2-20
Освещение и зеркала
21

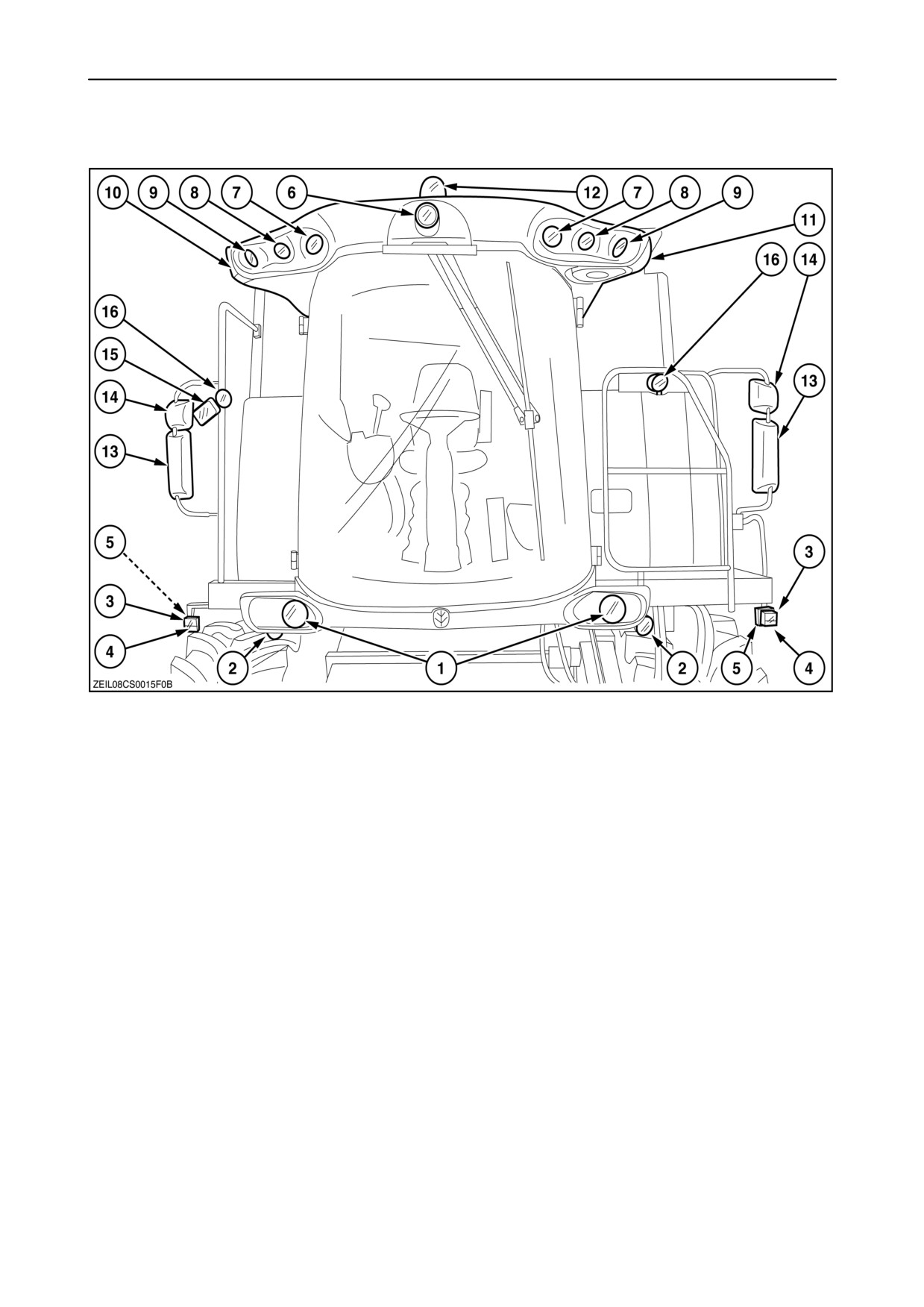

1. Фары ближнего света и головные прожекторы
10. Правые боковые рабочие огни
2. Фары освещения стерни (если установлены)
11. Освещение разгрузочной трубы
3. Указатели поворотов
12. Вращающиеся сигнальные огни (если
установлены)
4. Стояночные огни (если установлены)
13. Главное регулируемое зеркало (электрическое в
5. Боковые огни
опционе)
6. Центральные рабочие огни
14. Зеркало с широким углом обозрения с ручной
регулировкой (если установлено)
7. фары ближнего света
15. Дополнительное зеркало для Германии (если
8. Средние рабочие огни
установлено)
9. Наружное рабочее освещение
16. Дополнительное освещение (если установлено)
2-21

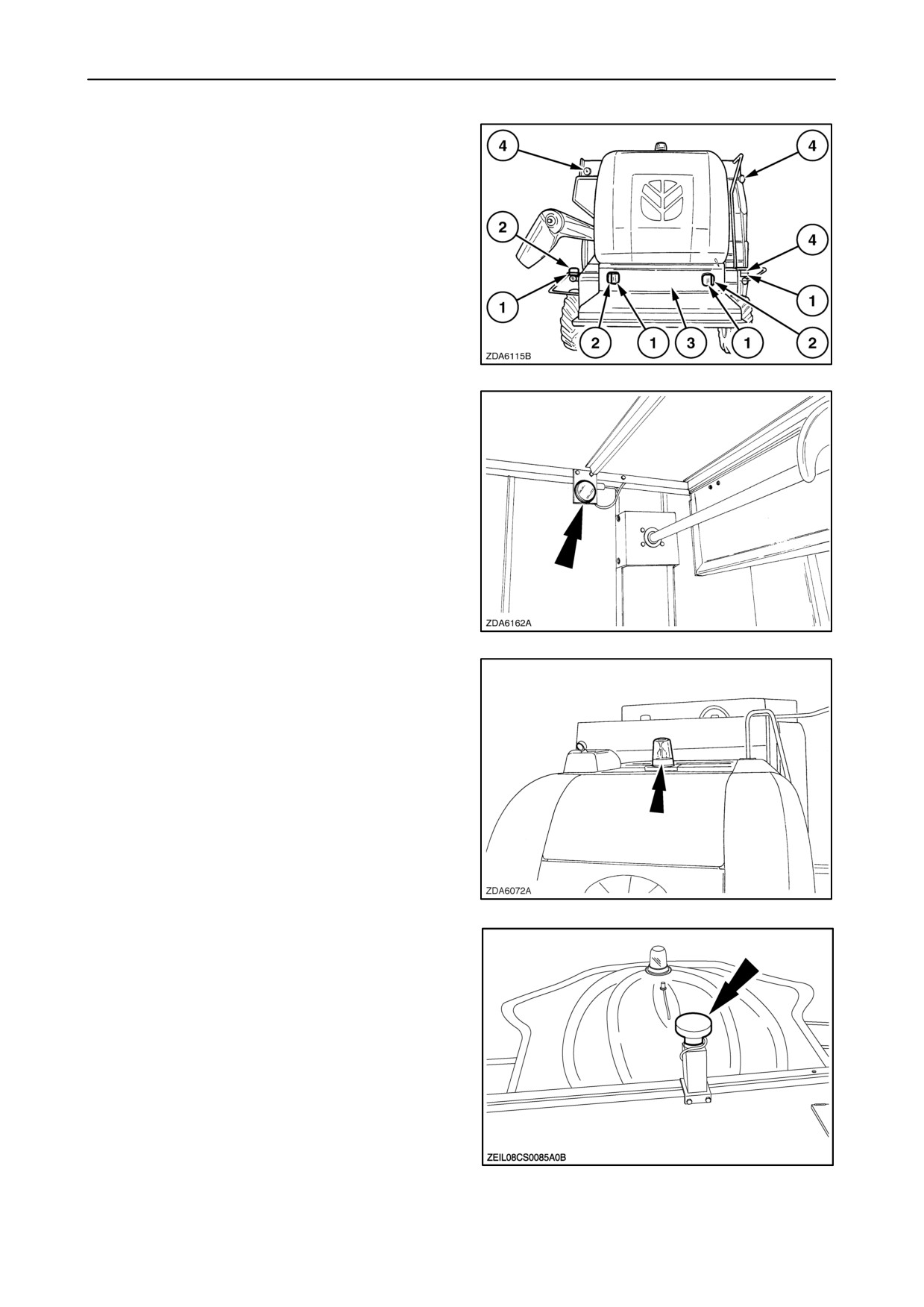

• Задние дорожные огни (1)
• Указатель поворотов (2)
• Лицензионная таблица (3)
• Заднее рабочее освещение
(4)
(если
установлены)
22

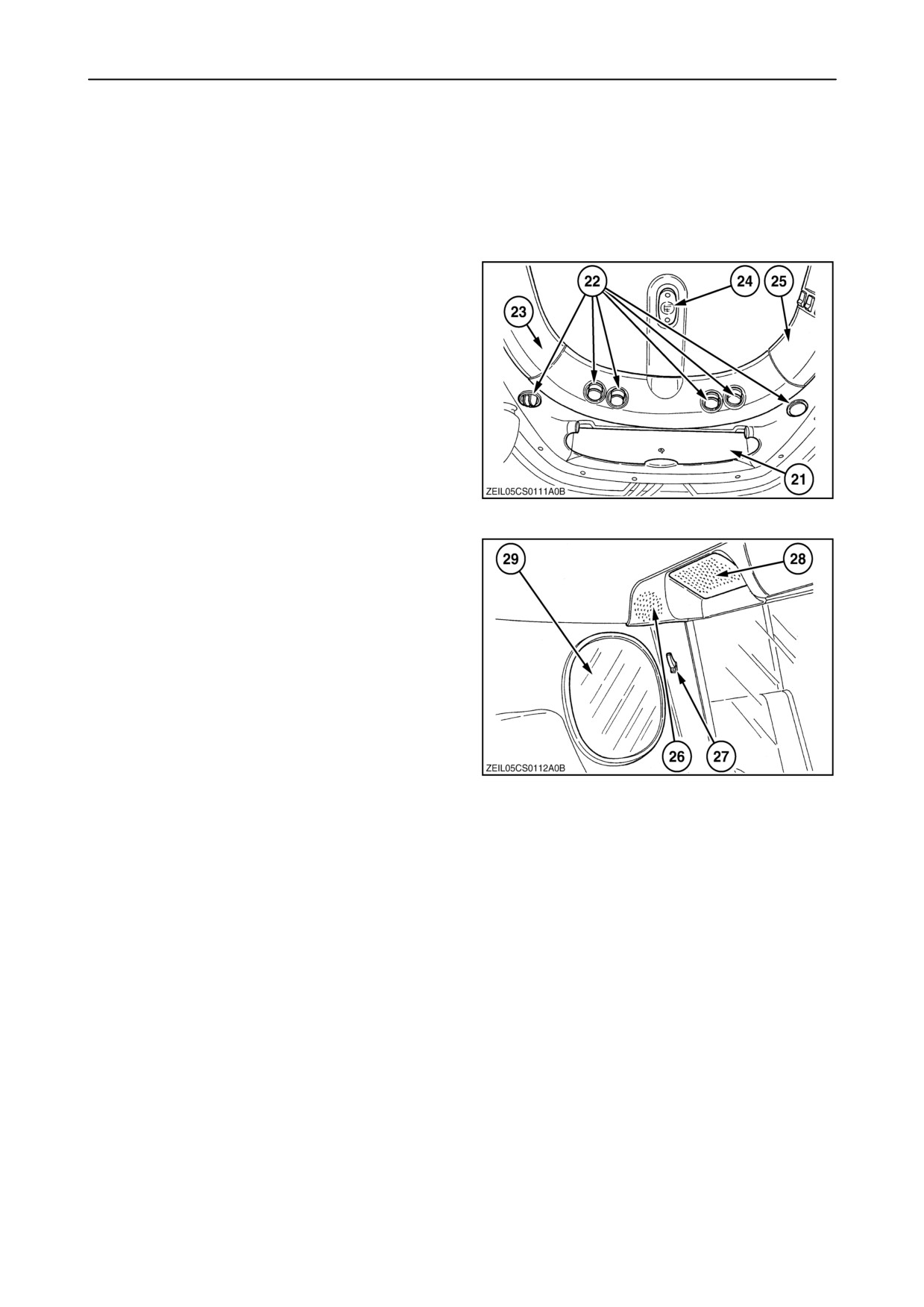

• Освещение зернового бункера
(рабочее
освещение поднимается вверх)
23
• Вращающиеся сигнальные огни
(если
установлены)
24
• Антенна /приёмник D-GPS (1) (NH100) (если
установлен)
25
2-22
ДРУГИЕ УЗЛЫ

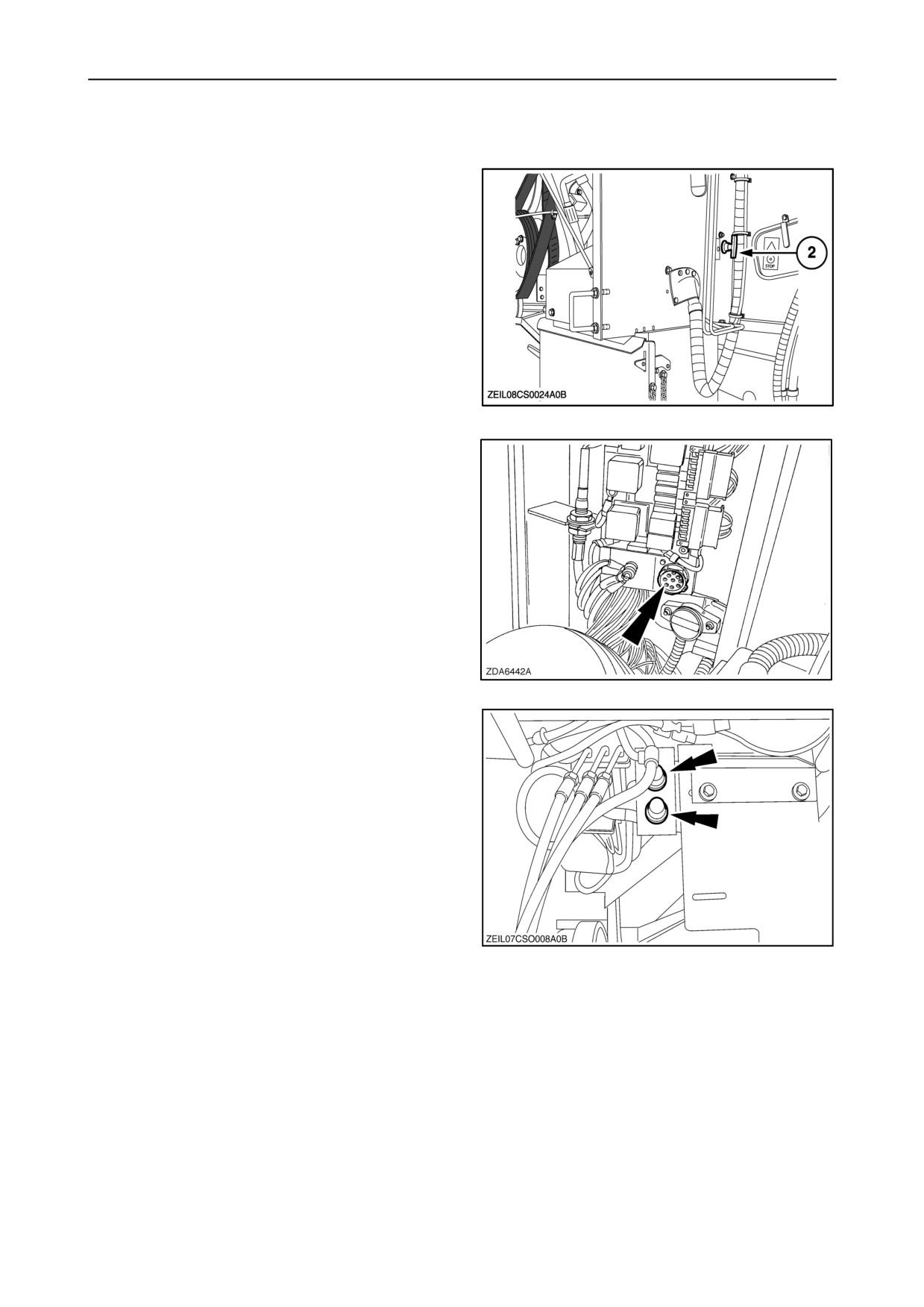

• Переключатель аккумулятора
Поверните ключ батареи (2) против часовой
стрелки
(1/4 поворота) после выключения
ключом зажигания.
Поверни ключ по часовой стрелке
(1/4
поворота) перед включением ключа
зажигания в кабине.
ВАЖНО: Во избежание потери данных и/или
повреждения монитора рекомендуется не
выключать
двигатель
при
помощи
переключателя аккумулятора. В этом случае
необходимо
использовать
соединитель
контура и подождать 15 секунд до выключения
26
выключателя аккумулятора.
• Диагностический порт для дистанционного
диагнозирования и загрузки программного
обеспечения.
Расположен в нижней части платы
предохранителей с правой стороны и сзади
кабины.
27
• Разъёмы вертикальных ножей
(левая и
правая сторона)
28
2-23
•

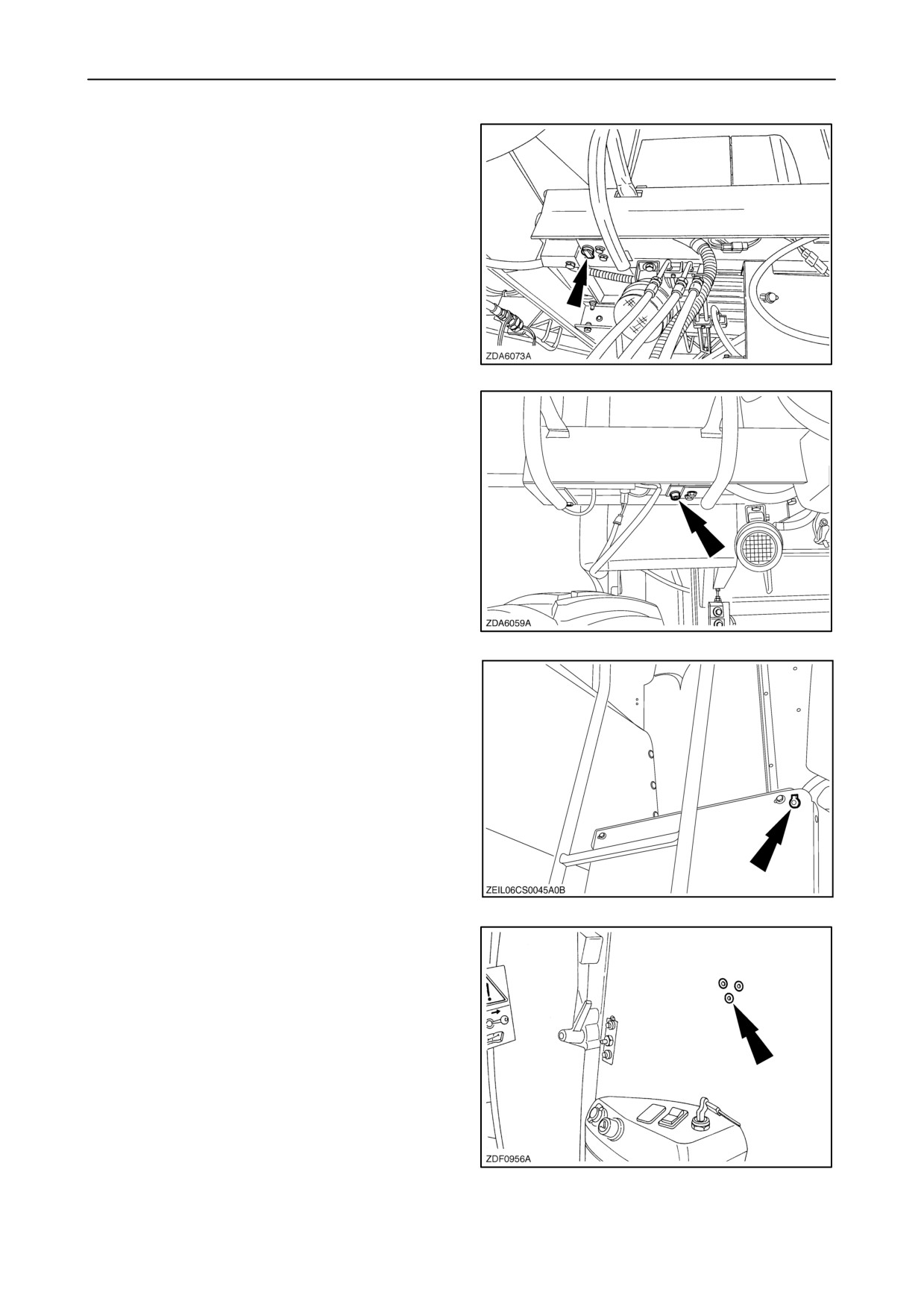

12-вольтовое гнездо постоянного тока (слева)
Постоянно включено.
29
•
12-вольтовое гнездо постоянного тока (слева)
Постоянно включено.
30
•
12-вольтовое гнездо постоянного тока за
лестницей.
Постоянно включено.
31
• Три дополнительных отверстия сделаны (над
панелью
старта)
для
установки
дополнительной связи
/ монтажа радио
оснастки или для установки принтера.
32 ÿ
2-24

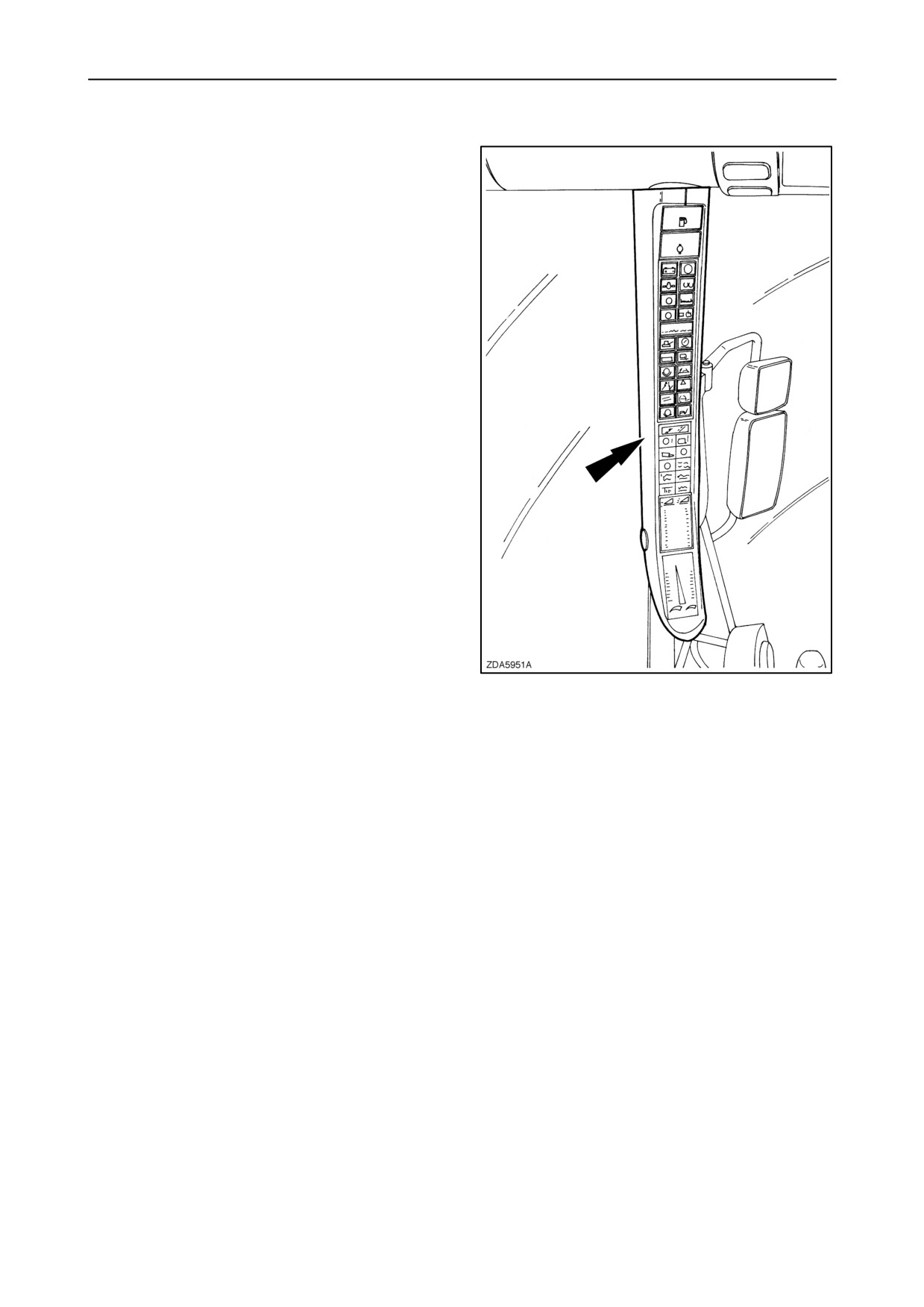

A. МОНИТОР
Монитор расположен спереди и справа от
оператора и интегрирован с рамой кабины.
Монитор предостерегает о низкой скорости, при
чем разные скорости оборотов вала
сопровождаются звуковым сигналом.
На мониторе постоянно будут видны уровень
топлива и температура охлаждающей жидкости
двигателя на двух цифровых барграфах.
Также некоторые специфические параметры
могут быть настроены при помощи разных
функций на клавиатуре.
Когда ключ зажигания повернут в положение
”контакт”, монитор показывает тест лампочка +
зуммер, а название модели будет видно на
дисплее в течение несколькиз секунд.
33
2-25

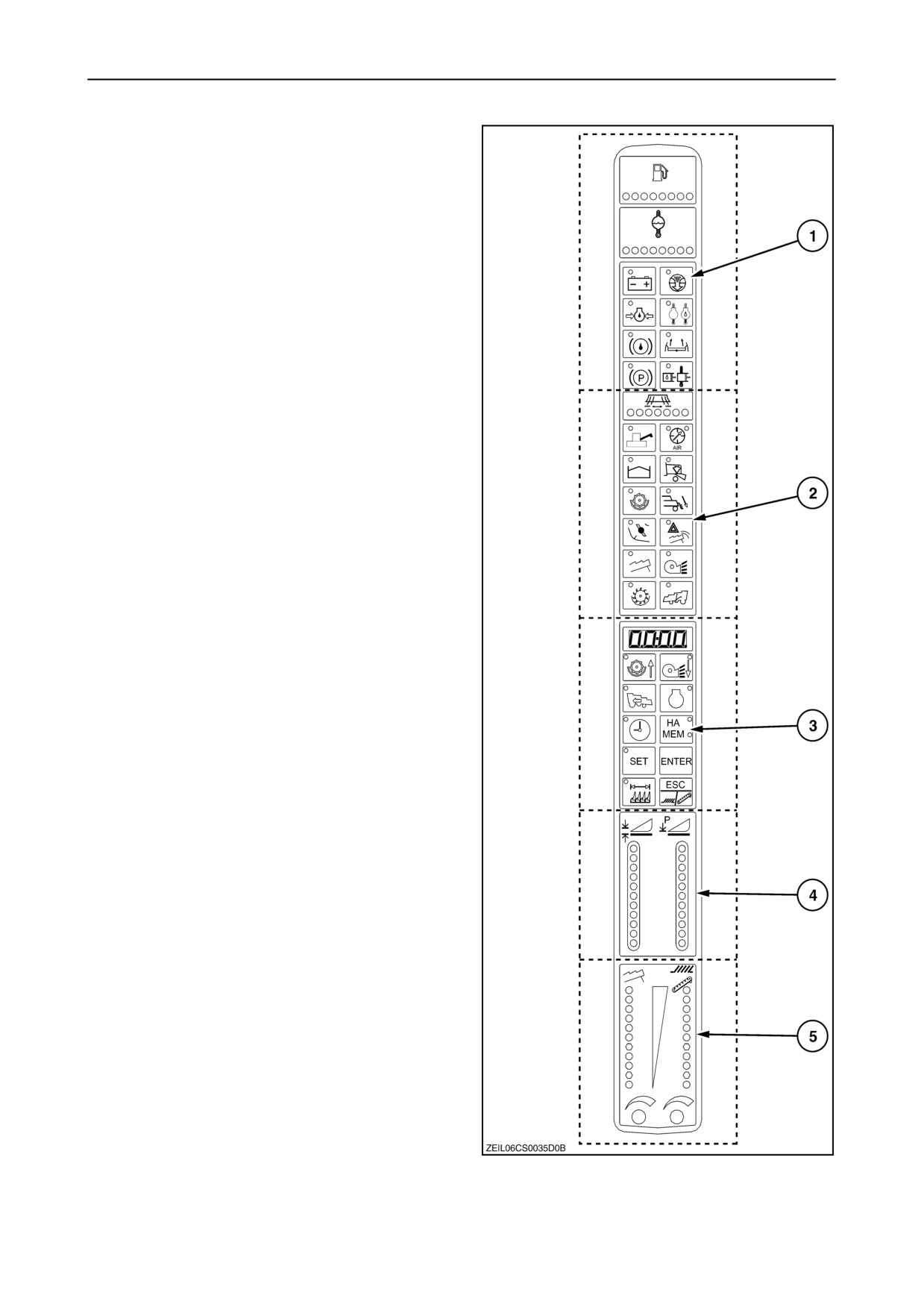

Монитор имеет пять основных функций.
1. Функции двигателя
2. Функции обмолота
3. Дисплей функций клавиатуры
4. Показания жатки
5. a. Показания потерь
b. Показания необмолоченных колосков
34
2-26

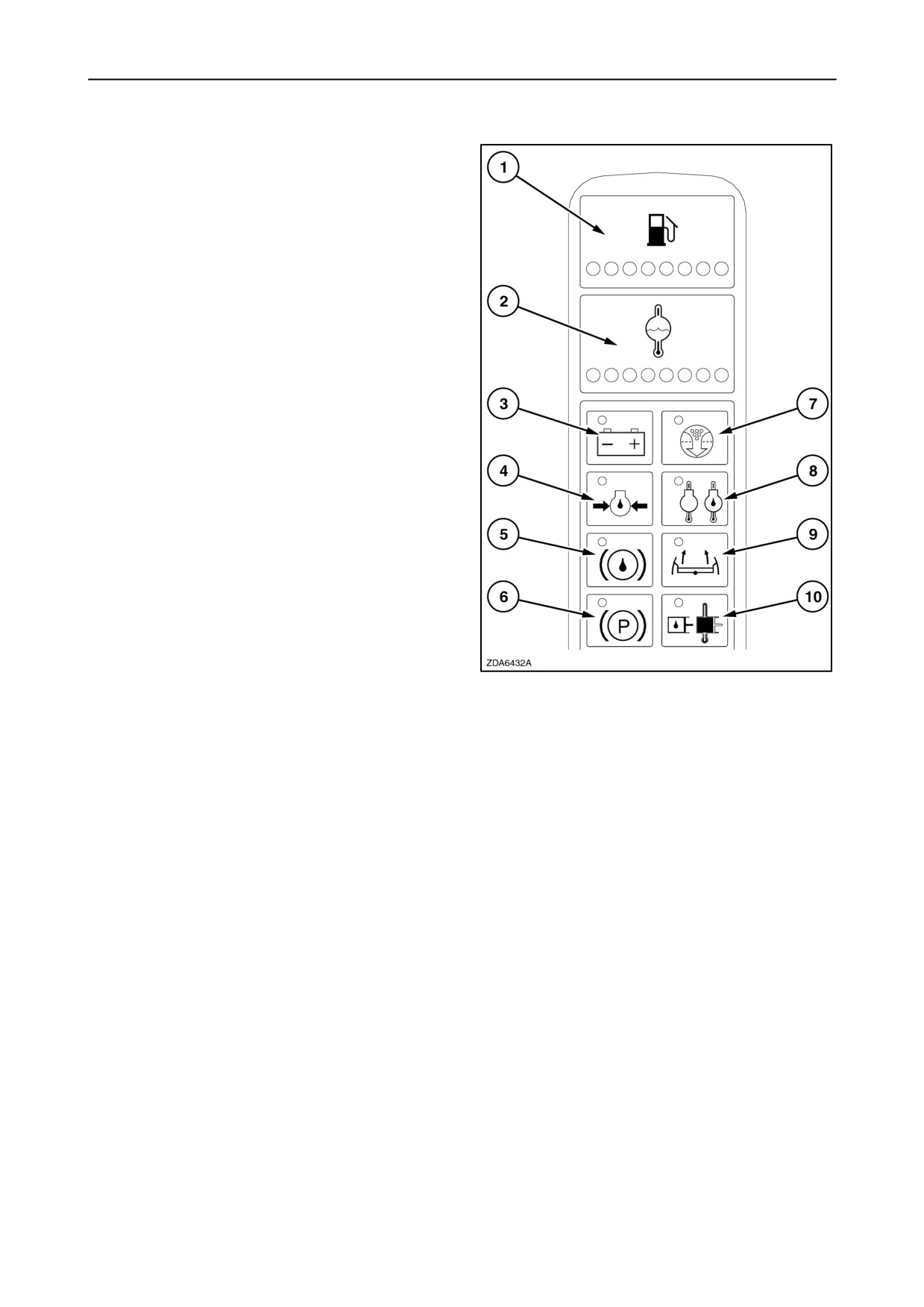

1. Функции двигателя
1.
Уровень топлива
Количество
топлива
показывают
8
светодиодов led
(два красные и шесть
жёлтых).
Ниже определенного низкого уровня светится
только красный светодиод, а если уровень
очень низкий, крайний левый красный
светодиод начнет мигать.
2.
Температура охлаждающей жидкости
Температуру показывают 8 светодиодов (5
зеленых, 2 желтых и 1 красный светодиод).
Зелёные светодиоды отвечают нормальной
температуре двигателя.
Желтые и красные светодиоды показывают
слишком высокую температуру.
3.
Сигнальная лампочка зарядки аккумулятора
Ток от альтернатора к аккумулятору не
поступает.
4.
Сигнальная лампочка низкого давления
моторного масла.
Если замок зажигания находится в положении
контакт: Когда светодиод светится, а зуммер
генерирует пять звуковых сигналов (низкий
уровень), это означает повреждение
проводов. В этом случае двигатель можно
запустить, а диод будет дальше светиться.
Если двигатель работает: На дисплее
покажется сообщение ”СТОП” и включится
35
громкий звуковой сигнал - зуммер. После того
как покажется это сообщение, надо
немедленно выключить двигатель.
5.
Сигнальная лампочка износа тормозных
колодок и низкого уровня тормозной жидкости.
2-27
содержание .. 4 5 6 7 ..
|
|
