Комбайн зерноуборочный самоходный РСМ-142 «ACROS». Инструкция по эксплуатации и ТО - часть 5





На экране постоянно отображается в виде линейных шкал параметры сигналов и пиктограммы:

27 - скорость движения (км/ч);

4 - давление масла в системе смазки двигателя (кг/см2);

5 - температура охлаждающей жидкости двигателя (°С);

6 - температура масла в гидростатической трансмиссии (°С);

7 - уровень топлива в баке (1-полный бак, 1/2- полбака, 0-пустой бак).

На экране отображаются в виде цифровых значений параметры сигналов и пиктограммы:

26 - частота вращения коленчатого вала двигателя (мин-1);



11 - положение рейки подачи топлива, при включенном анализе этого канала.

При выходе значений параметров за допустимые пределы пиктограммы, условно обозначающие данную цепь, отображаются миганием, формируется звуковое и речевое оповещение, а также на лицевой части ПИ подсвечиваются пиктограммы 31 -

«Внимание» и 34 - «Обобщенный отказ» (таблица 4.2), формируется сигнал «Обобщенный отказ». Пиктограмма «Обобщенный отказ» гаснет, и звуковое оповещение прекращается после устранения последнего отказа, т.е. при исправности всех цепей и устройств.

При обрыве или замыкании электрической цепи датчиков пиктограммы, условно обозначающие данную цепь,



отображаются в инверсном виде, формируется звуковое и речевое оповещение, формируется сигнал и подсвечивается пиктограмма «Обобщенный отказ», цифровые значения заменяются на «- - -», шкалы приобретают вид «зебры».

Пиктограммы:1 - «Фильтр воздушный засорен», 2 - «Фильтр тонкой очистки масла двигателя засорен», 3 -«Фильтр основной гидросистемы засорен», 8 - «Уровень масла в баке гидросистемы ниже нормы», 9 - «Температура масла в баке гидросистемы выше нормы», 10 - «Отказ генератора», 29 -«Напряжение бортсети ниже допустимого», 30 - «Напряжение борт сети выше допустимого», - отображаются при возникновении соответствующего отказа или аварийной ситуации и не отображаются в нормальном режиме работы комбайна.



Режим «КОМБАЙНИРОВАНИЕ»

Режим «КОМБАЙНИРОВАНИЕ» (рисунок 4.19) предназначен для отображения параметров движения, моторной установки, топливной, гидравлической и электрической систем, а также агрегатов, задействованных в выполнении технологического процесса комбайнирования.

Вход в режим осуществляется двумя способами:

- автоматически при включении молотилки;

- выбор посредством нажатия кнопок.

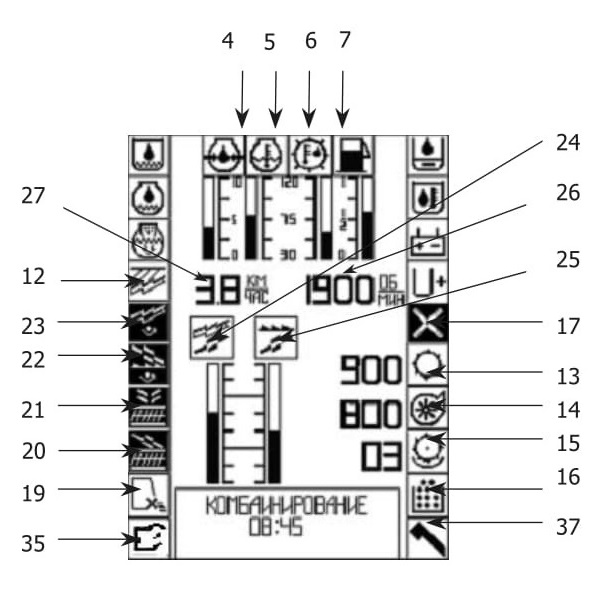

Рисунок 4.19 - Пример изображения на экране ПИ в режиме *КОМБАЙНИРОВАНИЕ*





На экране постоянно отображается в виде линейных шкал параметры сигналов и пиктограммы:

4-давление масла в системе смазки двигателя (кг/см2);

5-температура охлаждающей жидкости двигателя (°С);

6-температура масла в гидростатической трансмиссии (°С);

7-уровень топлива в баке;

24 - потери за соломотрясом;

25 - потери за очисткой.



На экране постоянно отображаются в виде цифровых значений следующие параметры и пиктограммы:

13 - частота вращения барабана молотильного (мин-1);

14 - частота вращения вентилятора очистки (мин-1);

15 - зазор между барабаном и декой на выходе (мм);

26 - частота вращения коленчатого вала двигателя (мин-1);

27 - скорость движения (км/ч).

При выходе значений параметров за допустимые пределы пиктограммы, условно обозначающие данную цепь, отображаются миганием, формируется звуковое и речевое оповещение, а также на лицевой части ПИ подсвечиваются пиктограммы 31 -

«Внимание» или 34 - «Обобщенный отказ» (таблица 4.2) и формируется сигнал «Обобщенный отказ». Пиктограмма «Обобщенный отказ» гаснет и звуковое оповещение прекращается после устранения последнего отказа, т.е. при исправности всех цепей и устройств.

При обрыве или замыкании электрической цепи пиктограммы, условно обозначающие данную цепь, отображаются в инверсном виде, формируется звуковое и речевое оповещение, формируется сигнал и подсвечивается пиктограмма «Обобщенный отказ»,



цифровые значения заменяются «- - -», шкалы приобретают вид «зебры».

Пиктограммы :1, 2, 3, 8, 9, 10, 12 «Пространство над соломотрясом забито», 29, 30, - отображаются при возникновении соответствующего отказа или аварийной ситуации и не отображаются в нормальном режиме работы комбайна.

Пиктограммы: 16 - «Бункер заполнен на 100 %», 18 - «Режим работы ИРС - валок», 19 - «Режим работы ИРС

- измельчение», 37 -«Рабочее положение выгрузного шнека»,- отображаются или не отображаются в зависимости от режима работы комбайна или выполняемого им процесса.

Пиктограммы: 17 - «Частота вращения барабана ИРС», 20 - «Частота вращения шнека зернового», 21 -«Частота вращения шнека колосового», 22 - «Частота вращения вала очистки», 23 - «Частота вращения вала соломотряса» отображаются миганием при выходе значений параметров за установленные пределы и не отображаются в нормальном режиме работы комбайна.

Пиктограммы: 38 - «Необходимо провести ежесменное техническое обслуживание комбайна», 39 - «Необходимо провести первое техническое обслуживание комбайна»,

40 - «Необходимо провести второе техническое обслуживание комбайна»,- отображаются при переходе счетчика времени выше указанного значения и свидетельствуют о необходимости проведения технического обслуживания. Пиктограмма перестает отображаться после подтверждения проинформированности нажатием кнопки «ВВОД», подтверждение заносится в журнал событий.

Пиктограммы 18 - «Режим работы ИРС - валок» и 19 - «Режим работы ИРС - измельчение» отображаются в зависимости от режима работы ИРС. При переводе поворотного щита ИРС в положения ИРС-валок или ИРС-измельчение на комбайне происходит отображение одной из этих пиктограмм, при незафиксированном или промежуточном положении поворотного щита пиктограмма 19 отображается миганием, формируется звуковое и речевое оповещение. В режиме укладки соломы в валок (отображение пиктограммы ИРС-валок)», частота вращения барабана ИРС не анализируется на отклонение от допустимого диапазона

В режиме «КОМБАЙНИРОВАНИЕ» запоминание оборотов молотильного



барабана осуществляется кратковременным нажатием

кнопки «ВВОД», при этом ПИ выдает короткий звуковой сигнал, пиктограмма 13 - «Частота вращения барабана молотильного» отображается в рамке. После этого при изменении частоты вращения молотильного барабана на более чем 15 % от запомненной величины происходит звуковое и речевое оповещение оператора и пиктограмма 13 отображается миганием.



Сброс запомненных значений «Частоты вращения барабана молотильного» и уровня потерь за соломотрясом и за очисткой осуществляется нажатием и удержанием в течение 4 с. кнопки «ВВОД» в режиме «КОМБАЙНИРОВАНИЕ», при этом рамки пиктограмм 13, 24 - «Потери за соломотрясом», 25 - «Потери за очисткой» и «НОРМА» не отображаются.





Таблица 4.3 - Частоты вращения валов рабочих органов комбайна

Контролируемый рабочий орган

Номинальная часто­та вращения, мин-1

Аварийная

частота*,

мин-1

Количество зубьев на звездочке

Частота вращения коленчатого ва­ла двигателя

1900

более 2200 или менее 1900**

6

Частота вращения вентилятора очистки

До 1000

нет

6

Частота вращения шнека зернового

382

305

6

Частота вращения шнека колосового

352

265

6

Частота вращения вала очистки

265

200

6

Частота вращения барабана ИРС

3400

2900

1

Частота вращения вала соломотряса

199

150

6



*Аварийная частота это частота, при которой происходит сигнализация, звуковое и речевое оповещение о снижении параметров ниже указанного значения.
**При включенной молотилке.







Алгоритм работы системы индикации интенсивности потерь

Система индикации интенсивности потерь (в дальнейшем СИИП) имеет два независимых канала контроля: «Потери за соломотрясом» и «Потери за очисткой». Для индикации интенсивности потерь используются две

шкалы. Каждая из шкал имеет по 7 секторов (рисунки 4.20,4.20а). СИИП работает в двух режимах: «НАСТРОЙКА» и «РАБОТА», отличающихся отображением интенсивности потерь по обоим каналам.

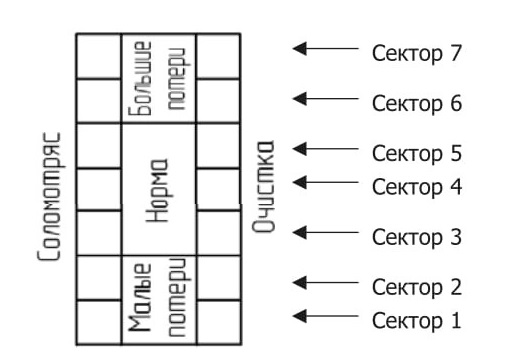

Рисунок 4.20 - Условное назначение секторов в режиме работы СИИП «РАБОТА»

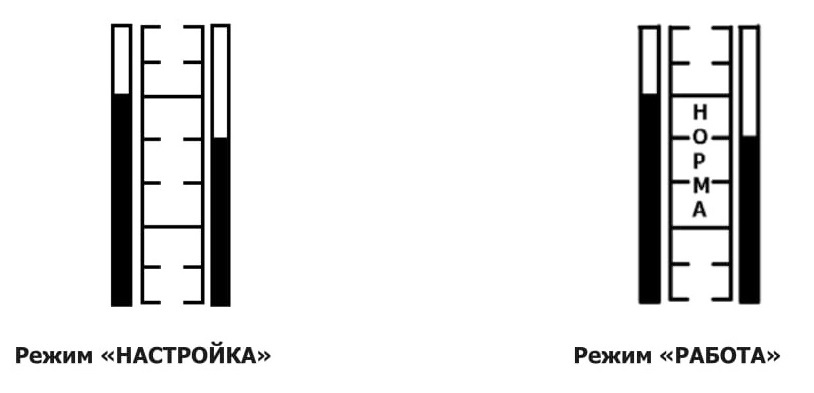

Рисунок 4.20а Пример вида шкал СИИП В режимах «НАСТРОЙКА» и «РАБОТА»





В режиме НАСТРОЙКА на ленточных шкалах, отображающих интенсивность потерь, происходит закрашивание секторов пропорционально интенсивности потерь снизу вверх. При этом пиктограммы 24, 25 над ленточными шкалами отображаются без рамок и не отображается слово «НОРМА» между тремя средними секторами ленточных шкал интенсивности потерь.

Далее пробными заездами определяются условия работы комбайна в зависимости от типа адаптера, вида и урожайности культуры и т.д., обеспечивающие оптимальную интенсивность потерь за соломотрясом и очисткой. Во время пробных заездов СИИП должна работать в режиме «НАСТРОЙКА».

После определения оптимальных условий работы комбайна приступайте к уборке поля на котором производились пробные заезды, и спустя одну-две минуты после начала уборки произведите запоминание интенсивности потерь по обоим каналам.

Запоминание интенсивности потерь осуществляется нажатием и двухсекундным удержанием кнопки «ВВОД» в режиме «КОМБАЙНИРОВАНИЕ», при этом панель выдает два коротких звуковых сигнала. После этого пиктограммы 24, 25 отображаются в рамках и отображается слово «НОРМА» между

тремя средними секторами ленточных шкал. Значение интенсивности потерь в данный момент устанавливается как нормальное, включаются 1-4 секторы линейных шкал. Суммирование поступающей интенсивности потерь продолжается. Далее происходит включение либо выключение секторов в зависимости от кратности изменения текущего значения интенсивности потерь относительно установленного (запомненного) значения. Отображение информации по потерям на экране ПИ после момента запоминания интенсивности потерь соответствует режиму «РАБОТА» СИИП. Далее необходимо поддерживать скорость движения комбайна такой, чтобы засвечивались сектора снизу вверх и верхняя граница интенсивности потерь находилась в пределах «НОРМА» секторы (3,4,5 шкал индикации интенсивности потерь). При выходе индицируемой интенсивности потерь за пределы «НОРМА» в верхние секторы (6 и 7 соответственно) необходимо уменьшить скорость движения комбайна. При выходе индицируемой интенсивности потерь за пределы «НОРМА» в нижние секторы (1 и 2 соответственно) рекомендуется увеличить скорость движения комбайна.



При выходе параметров интенсивности потерь за допустимые пределы (за пределы «НОРМА») пиктограммы 24 или 25 отображаются миганием, происходит звуковое оповещение и засвечивается пиктограмма «ВНИМАНИЕ!».

Сброс запомненного уровня интенсивности потерь с последующим возвратом к работе СИИП в режиме «НАСТРОЙКА» осуществляется нажатием и четырехсекундным удержанием кнопки «ВВОД» в режиме «КОМБАЙ-НИРОВАНИЕ».

Режим «ДИАГНОСТИКА»

Режим «ДИАГНОСТИКА»(рисунок 4.21) предназначен для отображения текущего состояния систем комбайна и вывода параметров работы на экран. Вход в режим «ДИАГНОСТИКА» осуществляется посредством нажатия на кнопки вверх, вниз или автоматически при включении питания и возникновении неисправности или отказа.

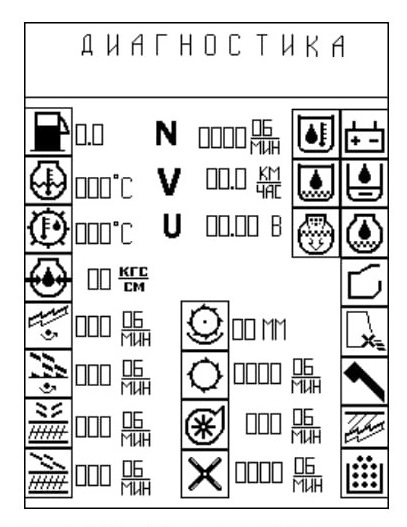

Рисунок 4.21 - Пример изображения на экране ПИ в режиме «ДИАГНОСТИКА»







На экране сигналы, поступающие от контактных датчиков и датчиков положения, представлены пиктограммами, сигналы от датчиков температуры, давления и вращения - пиктограммой и числовым значением с единицей измерения. При возникновении неисправности (замыкание или обрыв) в цепи какого-либо датчика пиктограмма соответствующего сигнала отображается в инверсном виде, числовые значения заменяются на «ЗАМ» (замыкание) или «ОБР» (обрыв), выдается звуковой сигнал и речевое оповещение.

Пиктограммы, соответствующие следующим сигналам: «Режим работы ИРС - валок», «Режим работы ИРС -измельчитель», «Частота вращения

барабана ИРС», отображаются или не отображаются в зависимости от настройки ПИ на тип и исполнение комбайна,

В режимах «ДВИЖЕНИЕ», «КОМ-БАЙНИРОВАНИЕ», «ДИАГНОСТИКА»:

- если включены габаритные огни комбайна, то включается индикатор 32 «Габаритные огни включены», включается подсветка кнопок ПИ и подсветка пульта управления;

- если включен стояночный тормоз, то включаются индикаторы 33 «Стояночный тормоз включен» и 31 «Внимание».

В нижней части экрана в области, выделенной рамкой, отображается название режима и текущее время Режим «МЕНЮ»

Режим «МЕНЮ» предназначен для отображения дополнительной информации, вспомогательных функций и сервисных центров.

Вход в режим «МЕНЮ» осуществляется нажатием одноименной кнопки «МЕНЮ» на лицевой стороне ПИ в режиме «ДВИЖЕНИЕ» или «КОМБАЙНИ-РОВАНИЕ».

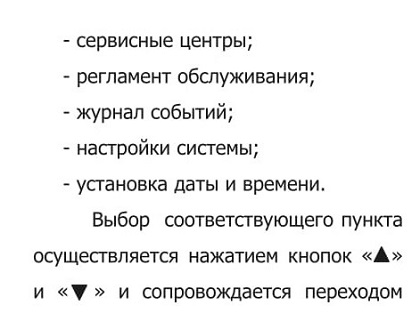

Режим «МЕНЮ» состоит из пронумерованных от 1 до 8 разделов:

- показатели работы;

- выбор адаптера;

- помощь по комбайнированию;









стрелочного указателя (слева от варианта или подраздела) на новый вариант или подраздел, вход в раздел или запоминание выбранного значения нажатием кнопки «ВВОД», выход из подраздела, с последующим возвратом к предыдущему, осуществляется нажатием кнопки «МЕНЮ».

Показатели работы

На экране (рисунок 4.22) отображается сохраняемые в памяти ПИ качественные показатели работы.

- Наработка:

«двигатель» (моточас);

«молотилка» (моточас);

«ходовая часть» (моточас).

- Пройденный путь (км).

- Убранная площадь (Га).

- Количество выгрузок.

Учет проводится за текущий сеанс работы, за сутки и «суммарный» (за все время эксплуатации комбайна). Сброс параметров за текущий сеанс осуществляется кратковременным

нажатием кнопки «ВВОД». Выход из режима с последующим возвратом к предыдущему осуществляется нажатием кнопки «МЕНЮ»

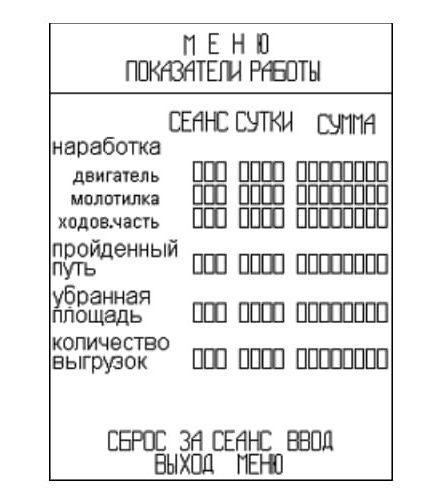

Рисунок 4.22 - Пример изображения на экране ПИ в режиме «ПОКАЗАТЕЛИ РАБОТЫ»

ВЫБОР АДАПТЕРА Выбор адаптера представлен нумерованным от 1 до 7 списком. Кнопками вверх,вниз осуществляется выбор типа адаптера, в подтверждение нажимается кнопка «ВВОД»:

- жатка 5 м;

- жатка 6 м;

- жатка 7 м;

- жатка 9 м

- платформа-подборщик;

- ПКП-8;

- ПСП-10

Выбранный тип адаптера указывается в графе УСТАНОВЛЕНО и учитывается при расчете убранной площади.



ПОМОЩЬ ПО КОМБАЙНИРОВАНИЮ

В данном режиме отображаются сервисная информация или рекомендуемые настройки комбайна при задаваемых условиях уборки.

РЕЖИМЫ РАБОТЫ И ПАРАМЕТРЫ РЕГУЛИРОВКИ

СОВЕТЫ ПРИ ОТКЛОНЕНИИ В РАБОТЕ МОЛОТИЛКИ

При выборе раздела «РЕЖИМЫ РАБОТЫ И ПАРАМЕТРЫ РЕГУЛИРОВКИ», после выбора условий: типа адаптера (жатка 5,б,7,9 м, платформа-подборщик, жатка для уборки кукурузы ПКП-8 или для уборки подсолнечника ПСП-10), вида убираемой культуры (пшеница, ячмень, рожь, овес, горох) и выборе урожайности культуры (10,20,30,40,50,60 ц/Га), на экран выводится текстовая информация по рекомендуемым режимам работы и параметрам регулировки систем комбайна.

При выборе раздела «СОВЕТЫ ПРИ ОТКЛОНЕНИИ В РАБОТЕ МОЛОТИЛКИ» на экране отображаются советы по проведению операций для внесения изменений в техпроцесс уборки с целью улучшения показателей работы. Порядок отображения операций регулировки отражает их очередность. Всегда производите регулировку только

одной функции. Прежде чем производить следующую регулировку, проверьте результат регулирования. Регулировка не должна вносить изменения более чем на 5 % от предыдущей настройки.

СЕРВИСНЫЕ ЦЕНТРЫ

При выборе данного раздела меню на экране отображается реестр ав-торизированных сервисных центров с подменю по странам и регионам. Каждый сервисный центр представлен в виде отдельного кадра на экране. Выбор подменю осуществляется нажатием кнопок вверх или вниз вход в подменю - нажатием кнопки «ВВОД», выход из подменю с последующим возвратом к предыдущему разделу нажатием кнопки «МЕНЮ».

РЕГЛАМЕНТ ОБСЛУЖИВАНИЯ

При выборе данного раздела меню на экране отображается список видов технического обслуживания:

- ежедневное техническое обслуживание (ЕТО), каждые 10 моточасов;

- первое техническое обслуживание (ТО-1), каждые 60 моточасов;

- второе техническое обслуживание (ТО-2), каждые 200-300 моточасов.





предоставляет доступ к текстовой информации - соответствующему перечню работ по проведению технического обслуживания комбайна.

ЖУРНАЛ СОБЫТИЙ В журнале для каждого из произошедших отказов сохраняется следующая информация:

- порядковый номер события;

- шифр отказа (согласно таблице

4.4);

- дата события (день, месяц,

год);

- время события (часы, минуты, секунды);





Таблица 4.4 - Шифры отказов





Шифр

отказа

Наименование отказа

1

2

01

Давление масла в системе смазки двигателя ниже нормы

02

Температура охлаждающей жидкости двигателя выше нормы

03

Температура масла в баке гидросистемы выше нормы

04

Температура масла в гидростатической трансмиссии выше нормы

05

Отказ генератора

Об

Фильтр основной гидросистемы засорен

07

Фильтр тонкой очистки масла двигателя засорен

08

Уровень масла в гидробаке ниже нормы

09

Фильтр воздушный двигателя засорен

10

Напряжение борт сети ниже допустимого

11

Напряжение борт сети выше допустимого

12

Пространство над соломотрясом забито

13

Частота вращения вала соломотряса ниже нормы

14

Частота вращения шнека зернового ниже нормы

15

Частота вращения барабана ИРС ниже нормы

16

Частота вращения шнека колосового ниже нормы

17

Частота вращения вала очистки ниже нормы

18

Поворотный щит ИРС не зафиксирован

19

Неисправность электрической цепи или датчика частоты вращения барабана молотильного - обрыв

20

Неисправность электрической цепи или датчика частоты вращения барабана молотильного - замыкание

21

Неисправность электрической цепи или датчика частоты вращения коленчатого вала двигателя - обрыв

22

Неисправность электрической цепи или датчика частоты вращения коленчатого вала двигателя - замыкание

23

Неисправность электрической цепи или датчика скорости движения - обрыв

24

Неисправность электрической цепи или датчика скорости движения - замыкание

25

Неисправность электрической цепи или датчика частоты вращения вентилятора очистки - обрыв

26

Неисправность электрической цепи или датчика частоты вращения вентилятора очистки - замыкание

27

Неисправность электрической цепи или датчика частоты вращения вала соломотряса - обрыв

28

Неисправность электрической цепи или датчика частоты вращения вала соломотряса - замыкание

29

Неисправность электрической цепи или датчика частоты вращения шнека зернового - обрыв





1

2

30

Неисправность электрической цепи или датчика частоты вращения шнека зернового - замыкание

31

Неисправность электрической цепи или датчика частоты вращения шнека колосового - обрыв

32

Неисправность электрической цепи или датчика частоты вращения шнека колосового - замыкание

33

Неисправность электрической цепи или датчика частоты вращения барабана ИРС - обрыв

34

Неисправность электрической цепи или датчика частоты вращения барабана ИРС - замыкание

35

Неисправность электрической цепи или датчика частоты вращения вала очистки - обрыв

36

Неисправность электрической цепи или датчика частоты вращения вала очистки - замыкание

37

Превышение частоты вращения коленвала двигателя

38

Неисправность электрической цепи или датчика давления масла в системе смазки двигателя - обрыв

39

Неисправность электрической цепи или датчика давления масла в системе смазки двигателя - замыкание

40

Неисправность электрической цепи или датчика температуры охлаж­дающей жидкости двигателя - обрыв

41

Неисправность электрической цепи или датчика температуры охлаж­дающей жидкости двигателя - замыкание

42

Неисправность электрической цепи или датчика температуры масла в ГСТ - обрыв

43

Неисправность электрической цепи или датчика температуры масла в ГСТ - замыкание

44

Неисправность электрической цепи или датчика уровня топлива в ба­ке - обрыв

45

Неисправность электрической цепи или датчика зазора деки - обрыв

46

Неисправность электрической цепи или датчика положения рейки подачи топлива - обрыв

47

Оператор проинформирован о необходимости проведения ЕТО

48

Оператор проинформирован о необходимости проведения ТО-1

49

Оператор проинформирован о необходимости проведения ТО-2





НАСТРОЙКИ СИСТЕМЫ

В данном разделе осуществляются служебные настройки ПИ для обеспечения её полноценного и результативного функционирования. Настройки системы — обязательная операция при замене моста ведущих колес, электромеханизма регулировки зазора между барабаном и подбарабаньем на выходе (деки), при использовании ПИ на другой комплектации комбайна.

Данный раздел представлен перечнем возможных исполнений, исполнений и отличий в устройствах или органах работы комбайнов по следующим параметрам:

- коэффициент скорости;

- рейка топлива;

- тип комбайна;

- выбор электромеханизма регулировки зазора деки.



Коэффициент скорости

Предоставляется возможность просмотра и выбора варианта модификации комбайна и состава его ходовой части, следовательно, необходимого значения коэффициента скорости.

Смена вариантов осуществляется нажатием кнопок вверх/ вниз, установка с последующим учетом выбранного

варианта при расчете скорости движения осуществляется нажатием кнопки «ВВОД». Установленный вариант указывается в графе УСТАНОВЛЕНО.



Рейка топлива

В данном разделе осуществляется отключение/включение контроля и отображение информации канала контроля «Положение рейки подачи топлива». Смена вариантов осуществляется нажатием кнопок вверх/вниз , установка с последующим учетом осуществляется нажатием кнопки «ВВОД». Если на комбайне не установлен электромеханизм регулировки подачи топлива, необходимо произвести отключение канала «Положение рейки подачи топлива». При отключении канала информация о положении рейки на экране отображаться не будет, а также исключается анализ электрической цепи на обрыв или замыкание. Установленный вариант указывается в графе УСТАНОВЛЕНО.



Тип комбайна

На экране отображается список моделей комбайнов. Для выбора типа и комплектации комбайна кнопками вверх, вниз выбирается нужный вариант и нажатием кнопки «ВВОД» осуществляется запоминание. Установленный

 тип указывается в графе УСТАНОВЛЕНО.



Выбор электромеханизма регулировки зазора деки

На экране отображается список моделей электромеханизмов регулировки зазора между молотильным барабаном и подбарабаньем на выходе. Выбор осуществляется нажатием кнопок вверх/вниз, запоминание с последующим учетом при индикации зазора осуществляется нажатием кнопки «ВВОД». Выбранная модель электромеханизма указывается в графе УСТАНОВЛЕНО.

УСТАНОВКА ДАТЫ И ВРЕМЕНИ

В этом разделе осуществляется настройка даты и времени, отображаемых на экране ПИ. Настройка производится в соответствии с подсказками,

отображаемыми на экране в этом разделе.



Речевой информатор

При возникновении в процессе работы комбайна аварийных ситуаций и отказов ПИ формирует речевые сообщения через акустическую систему комбайна согласно таблице 4.5. При наличии нескольких отказов порядок воспроизведения определяется приоритетом. Речевое сообщение несет краткую информацию о возникновении отказов и аварийных ситуаций и может содержать рекомендации по дальнейшим действиям. В таблице 4.6 приводится речевое оповещение о неправильных действиях



Таблица 4.5 - Речевые сообщения через акустическую систему в случае аварийных ситуации и отказов



Случай оповещения

Приоритет

Речевое сообщение

1

2

3

Давление масла в системе смазки двигателя ниже допус­тимого

1

Внимание! Давление масла ниже нор­мы!

Температура охлаждающей жидкости двигателя выше до­пустимой

1

Внимание! Перегрев двигателя!

Температура масла в баке гид­росистемы выше допустимой

1

Внимание!

Перегрев масла в баке ГСТ!

Температура масла в ГСТ выше допустимой

1

Внимание! Перегрев ГСТ!

Минимальный уровень топлива

2

Резервный остаток топлива!

Отказ генератора

1

Внимание! Отказ генератора!

Фильтр основной гидросистемы засорен

2

Внимание! Засорен фильтр основной гидросистемы!

Фильтр масляный двигателя за­сорен

2

Внимание! Масляный фильтр засорен!

Уровень масла в гидробаке ни­же допустимого

1

Внимание! Мал уровень масла в гид­робаке!

Фильтр воздушный двигателя засорен

2

Внимание! Воздушный фильтр засо­рен!

Напряжение борт сети ниже допустимого

2

Внимание! Напряжение ниже допусти­мого!

Напряжение борт сети выше допустимого

2

Внимание! Напряжение выше допус­тимого!

Пространство над соломотря­сом забито

4

Забито пространство над соломотря­сом! Прекрати работу, выключи моло­тилку!

Частота вращения вала соломо­тряса ниже нормы

1

Внимание! Обороты вала соломотряса ниже нормы! Прекрати работу, вы­ключи молотилку!

Частота вращения шнека зер­нового ниже нормы

1

Остановка зерновой группы! Прекрати работу, выключи молотилку!

Частота вращения барабана ИРС ниже нормы

1

Внимание! Обороты барабана ИРС ни­же нормы! Прекрати работу, выключи молотилку!

Частота вращения шнека коло­сового ниже нормы

1

Остановка колосовой группы! Прекра­ти работу, выключи молотилку!

Частота вращения вала очистки ниже нормы

1

Обороты вала очистки ниже нормы! Прекрати работу, выключи молотилку!

Поворотный щит ИРС не зафик­сирован

4

Зафиксируй поворотный щит ИРС!

Неисправность электрической цепи или датчика частоты вра­щения барабана молотильного

3

Неисправность цепи или датчика час­тоты вращения молотильного бараба­на!



1

2

3

Неисправность электрической цепи или датчика частоты вращения ко­ленчатого вала двигателя

3

Неисправность цепи или датчика час­тоты вращения коленвала двигателя!

Неисправность электрической цепи или датчика скорости движения

3

Неисправность цепи или датчика ско­рости движения!

Неисправность электрической цепи или датчика частоты вращения вентилятора очистки

2

Неисправность цепи или датчика час­тоты вращения вентилятора очистки!

Неисправность электрической цепи или датчика частоты вращения ва­ла соломотряса

3

Неисправность цепи или датчика час­тоты вращения вала соломотряса!

Неисправность электрической цепи или датчика частоты вращения шнека зернового

3

Неисправность цепи или датчика час­тоты вращения шнека зернового!

Неисправность электрической цепи или датчика шнека колосового

3

Неисправность цепи или датчика час­тоты вращения шнека колосового!

Неисправность электрической цепи или датчика частоты вращения ба­рабана ИРС

2

Неисправность цепи или датчика час­тоты вращения барабана ИРС!

Неисправность электрической цепи или датчика частоты вращения ва­ла очистки

3

Неисправность цепи или датчика час­тоты вращения вала очистки!

Превышение частоты вращения ко­ленчатого вала двигателя

1

Внимание!

Превышение оборотов двигателя!

Движение комбайна при темпера­туре масла ГСТ менее 35° С

2

Внимание! Температура масла ГСТ ниже нормы! Прекрати движение!

Неисправность электрической цепи или датчика давления масла в сис­теме смазки двигателя

3

Неисправность цепи или датчика дав­ления масла в системе смазки двига­теля!

Неисправность электрической цепи или датчика температуры охлаж­дающей жидкости двигателя

3

Неисправность цепи или датчика тем­пературы охлаждающей жидкости двигателя!

Неисправность электрической цепи или датчика температуры масла в гидростатической трансмиссии

3

Неисправность цепи или датчика тем­пературы масла в гидростатической трансмиссии!

Неисправность электрической цепи или датчика уровня топлива в баке

3

Неисправность цепи или датчика уровня топлива в баке!

Неисправность электрической цепи или датчика зазора деки

3

Неисправность цепи или датчика за­зора деки!

Неисправность электрической цепи или датчика положения рейки по­дачи топлива

3

Неисправность цепи или датчика по­ложения рейки подачи топлива!































содержание      ..     3      4      5      6     ..
