Производство битумов

3.9 Производство битумов

Окисление битума - процесс с низкими энергетическими затратами. Немного электроэнергии требуется для воздушного компрессора, насоса перегонки продукта и конденсационной системы. Использование электроэнергии в этих процессах составляет 15 - 35 кВт-час/тонну, и используемый в этом процессе пар составляет 100 - 200 кг/тонну. Охлаждающая вода используется в качестве конденсатора. При применении прямого водяного охлаждения обычно используется большое количество воды.

Воздействия

На атмосферу

Дымовой газ из печей

Отходящие газы верхней части установки производства битума содержат главным образом легкие углеводороды, N2, О2, СО2 и SO2, так как сжигаются при высоких температурах (~800 °С) для обеспечения полного разрушения компонентов, таких, как H2S, СО, сложные альдегиды, органические кислоты, ПАУ и фенольные смолы, которые имеют очень неприятный запах. Верхний поток окислительной колонны составляет около 0,07 - 0,30 Нм³ воздуха/кг сырья.

Главные проблемы производства битума связаны с выпусками сероводорода из дистиллированных остатков, кислым конденсатом, и газом, выработанным в процессе окисления. Углеводороды и соединения серы могут выделяться при утечке из клапанов понижения давления в виде жидких капель, содержащих аэрозоль, из системы вентиляции операций налива.

Технологические сточные воды

Серосодержащая вода образуется в верхней части окислительной колонны. Этот поток составляет до 5 м³/тонну сырья и содержит H2S, нефть, ароматические вещества, ПАУ, серную кислоту, пахучие продукты окисления (кетоны, альдегиды, жирные кислоты) и твердые частицы.

Другие потенциальные сбросы в воду представляют углеводороды и соединения серы из уплотнений и утечек.

Отходы

Эмульсии дренажной нефти формируются в верхней части окислительной колонны. Они содержат углеводороды, воду и твердые частицы.

3.9.1 Производство битумов в окислительных колоннах

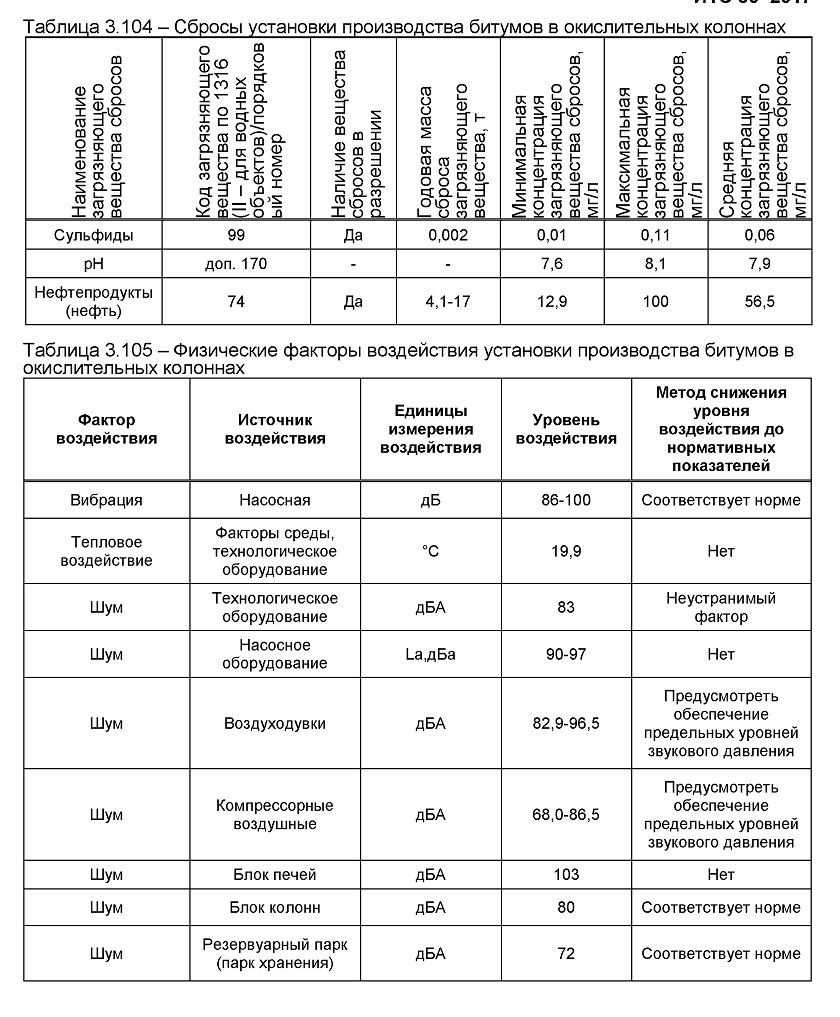

Данные по потреблению энергетических ресурсов, выбросам загрязняющих веществ, физическому воздействию, сбросам, отходам и материальным ресурсам для установок производства битумов в окислительных колонах представлены в таблицах 3.101 -3.106.

Таблица 3.101 - Потребление энергетических ресурсов установкой производства битумов в окислительных колоннах

Наименование энергетических ресурсов	Единицы измерения энергетических ресурсов	Минимальный расход энергетических ресурсов в год	Максимальный расход энергетических ресурсов в год
Потребление электроэнергии	кВт*ч/т	7	43,6
Потребление пара	Г кал/т	0,0005	0,5
Свежая вода	куб.м/т	0,042	0,045
Теплофикационная вода	т.у.т./т	0,0002	3
Оборотная вода	т.у.т./т	0,00003	3,33
Потребление топлива (всего)	т.у.т./т	0,0013	23
Потребление топлива (жидкого)	т.у.т./т	0,0013	23
Потребление топлива (газового)	т.у.т./т	0,0007	0,3

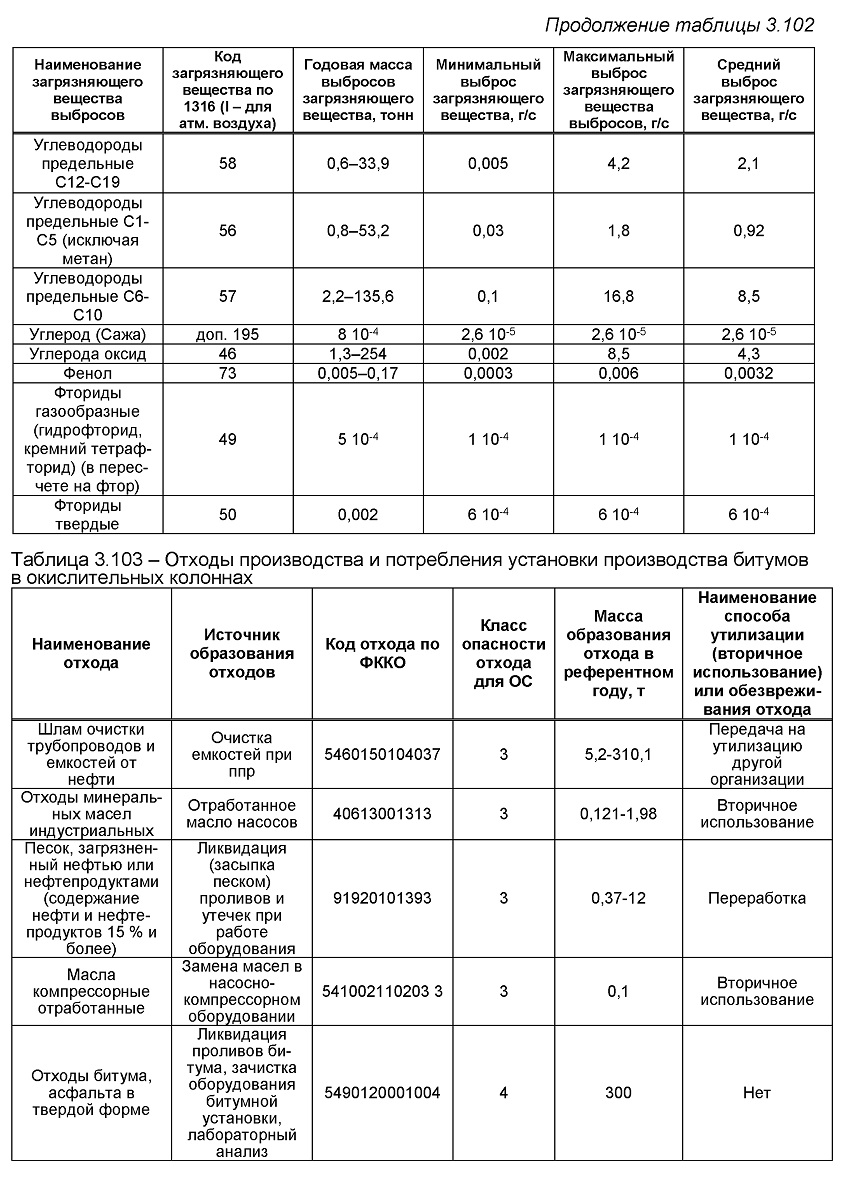

Таблица 3.102 - Выбросы загрязняющих веществ в атмосферу с установки производства битумов в окислительных колоннах

Наименование загрязняющего вещества выбросов	Код загрязняющего вещества по 1316(1-для атм. воздуха)	Годовая масса выбросов загрязняющего вещества, тонн	Минимальный выброс загрязняющего вещества, г/с	Максимальный выброс загрязняющего вещества выбросов, г/с	Средний выброс загрязняющего вещества, г/с
Азота диоксид	1	05-86,9	0,006	11,7	5,9
Азота оксид	2	0,08-14,1	0,001	1,9	0,95
Амилены (смесь изомеров)	60	0,002	6 ю-⁵	6 ю-⁵	6 10 ⁵
Бензапирен	7	7 10'⁸-9 10-⁶	2 10-⁹	2,8 10-⁶	14 ₁₀-б
Ванадия пяти оксид	9	0,018	0,0006	0,0006	0,0006
Дижелезо триоксид (железа оксид)	доп. 192	0,007	0,002	0,002	0,002
Марганец и его соединения	31	0,0006	0,0002	0,0002	0,0002
Метан	33	0,05- 24,2	0,003	0,82	0,41
Метилмеркаптан, этилмеркаптан	34	0,06	0,004	0,005	0,0045
Пыль неорганическая с содержанием кремния менее 20, 20-70, а также более 70 процентов	37	0,001	0,0003	0,0003	0,0003
Сероводород	40	0,003-35,2	0,0001	1,2	0,6
Серы диоксид	43	7,9-796,9	0,01	64,4	32,2

Таблица 3.106 - Материальные ресурсы установки производства битумов в окислительных колоннах

Наименование материальных ресурсов	Тип материальных ресурсов	Единицы измерения материальных ресурсов	Минимальный расход материальных (сырьевых) ресурсов в год	Максимальный расход материальных (сырьевых) ресурсов в год
Азот	Реагенты	т	5	25
Эмульгатор Stabiram MS6	Реагенты	т	0,13	1,5
Термоэластопласт ДСТ 30-01	Реагенты	т	2,4	4,2
Кислота соляная 32%	Реагенты	т	7,5	78,7
Масло И-40А	Реагенты	т	16,7	164,2
БНД 90/130	Реагенты	т	15,7	2339
Кальций хлористый техн.	Реагенты	т	0,013	0,21
Пластификатор СБ- 35/58	Реагенты	т	1	320
Гудрон, асфальт		т	82677	300000

3.9.2 Окисление в кубах

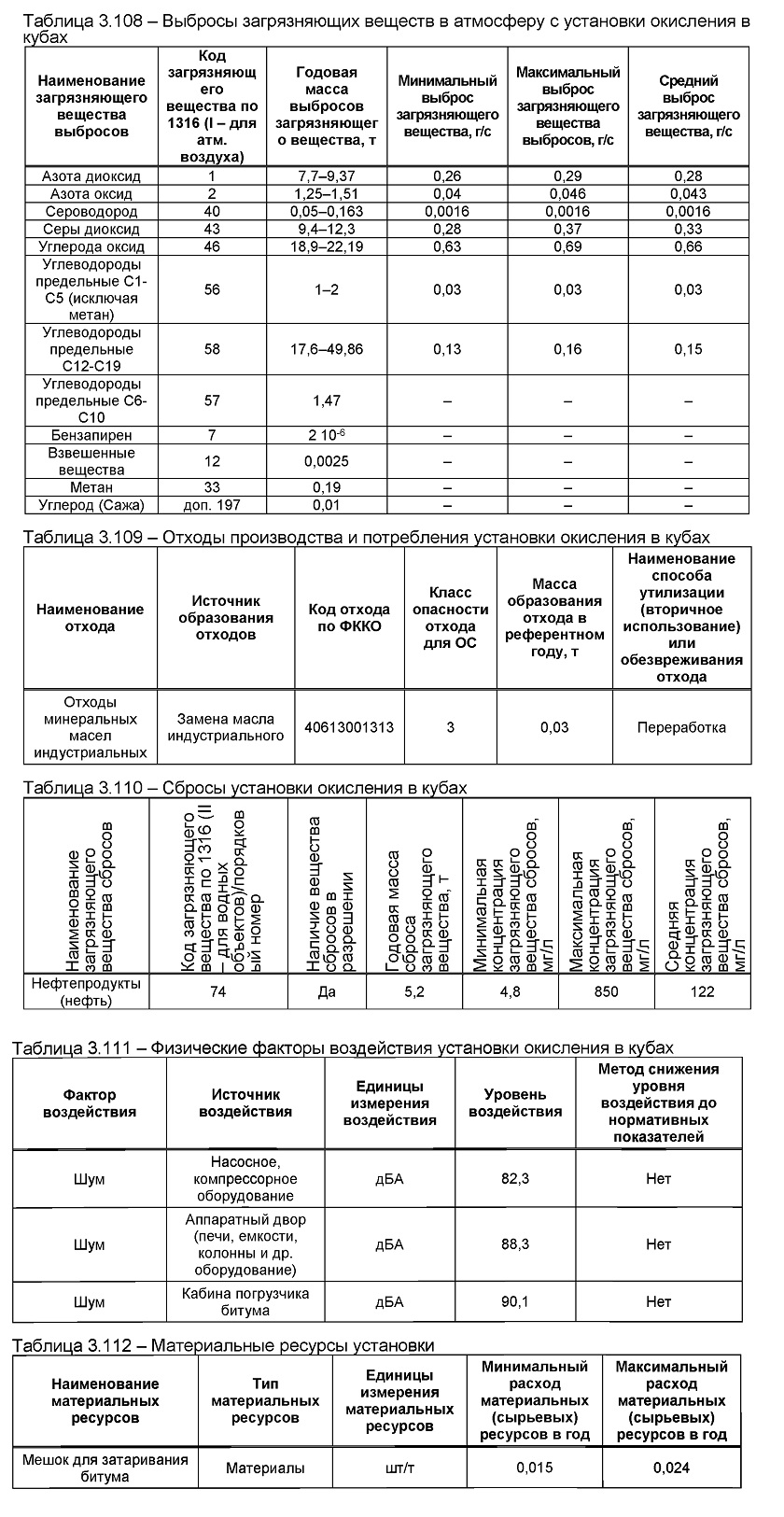

Данные по потреблению энергетических ресурсов, выбросам загрязняющих веществ, физическому воздействию, сбросам, отходам и материальным ресурсам для установок окисления битума в кубах представлены в таблицах 3.107 - 3.112.

Таблица 3.107 - Потребление энергетических ресурсов установкой окисления в кубах

Наименование энергетических ресурсов	Единицы измерения энергетических ресурсов	Минимальный расход энергетических ресурсов в год	Максимальный расход энергетических ресурсов в год
Потребление электроэнергии	кВт*ч/т	2,2	3,9
Потребление пара	Г кал/т	0,0005	0,0027
Свежая вода	куб.м/т	0,1	0,36
Потребление топлива (газового)	т.у.т./т	0,00067	0,0027

3.9.3 Окисление в трубчатых реакторах

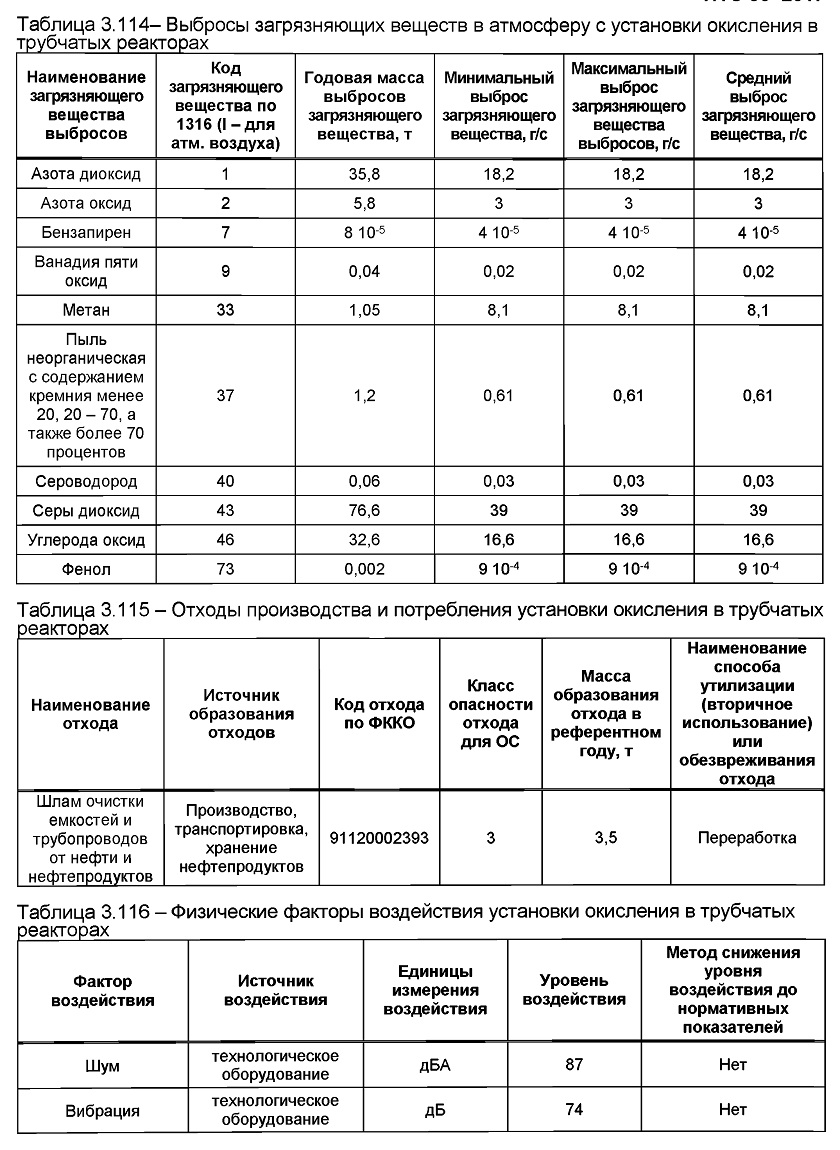

Данные по потреблению энергетических ресурсов, выбросам загрязняющих веществ, физическому воздействию и отходам для установок окисления в трубчатых реакторах представлены в таблицах 3.113 - 3.116.

Таблица 3.113- Потребление энергетических ресурсов установкой окисления в трубчатых реакторах

Наименование энергетических ресурсов	Единицы измерения энергетических ресурсов	Минимальный расход энергетических ресурсов в год	Максимальный расход энергетических ресурсов в год
Потребление электроэнергии	кВт*ч/т	7,96	9,42
Потребление пара	Г кал/т	0,5	0,5
Оборотная вода	т.у.т./т	85,8	85,8
Потребление топлива (всего)	т.у.т./т	0,36	0,36
Потребление топлива (жидкого)	т.у.т./т	0,049	0,049
Потребление топлива (газового)	т.у.т./т	0,31	0,31
