Установки термического крекинга, висбрекинга

3.7 Установки термического крекинга, висбрекинга

Висбрекинг

Выбросы в атмосферу

Выбросы в атмосферу от висбрекинга включают выбросы от сжигания топлива в печах, вентиляционные газы и неорганизованные выбросы. Во фракционирующей колонне образуется кислый водный поток.

Полученный газ содержит H2S и должен быть подвергнут дальнейшей обработке. Сероводород и меркаптаны выделяются из потока кислых вод из обратных холодильников. Углеводороды выпускаются из сбросов давления в сосудах с обратным холодильником, при хранении и погрузочно-разгрузочных операциях, разливах и сбросах сточных вод. Выбросы твердых частиц происходят во время операций по очистке печи примерно два раза в год.

Технологические сточные воды

Верхний газ фракционирующей колонны частично конденсируют и накапливают в верхней емкости для разделения на три фазы: поток углеводородного газа, поток жидких углеводородов и поток кислых вод. Кислый поток воды следует направлять в очиститель кислых вод. Поток сточных вод, образующихся в процессе висбрекинга, составляет приблизительно 56 литров на тонну исходного сырья.

Образующиеся отходы

Отходы, образующиеся в процессе висбрекинга, происходят от очистки оборудования процесса, примерно 20 - 25 тонн в год для нефтеперерабатывающего завода 5 млн.т в год.

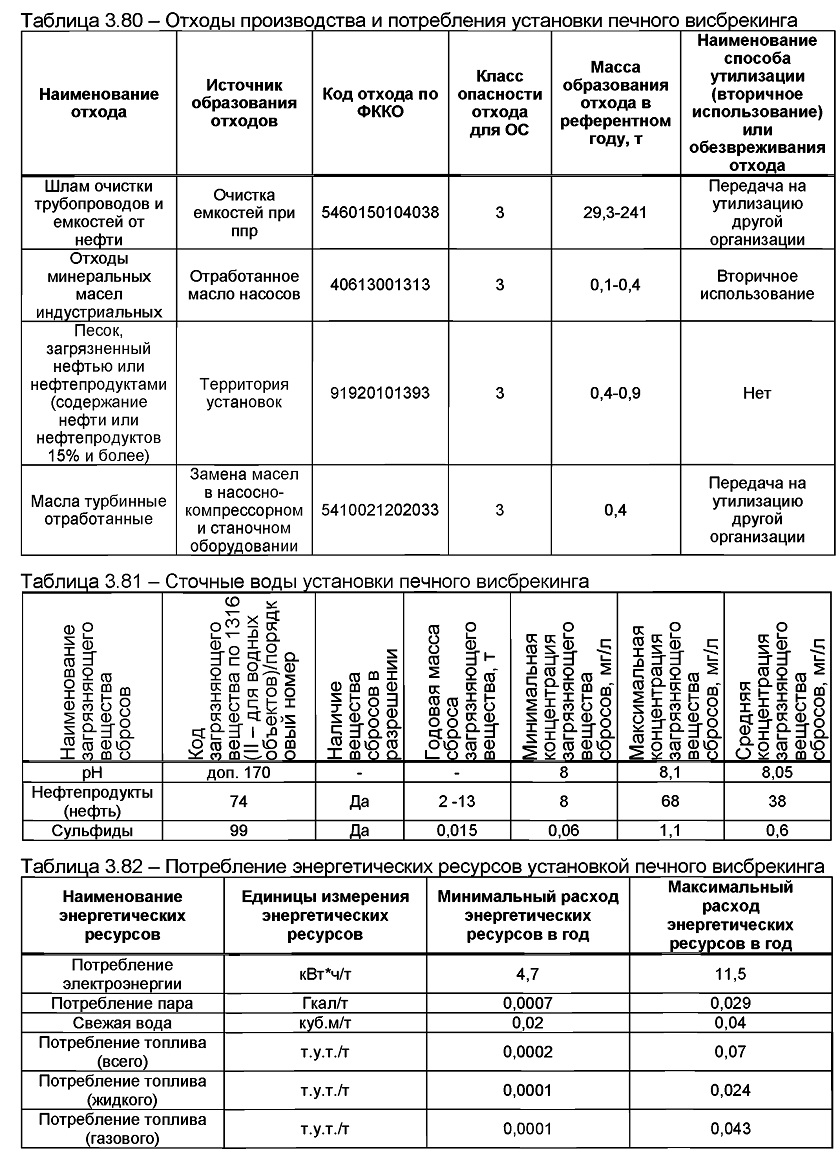

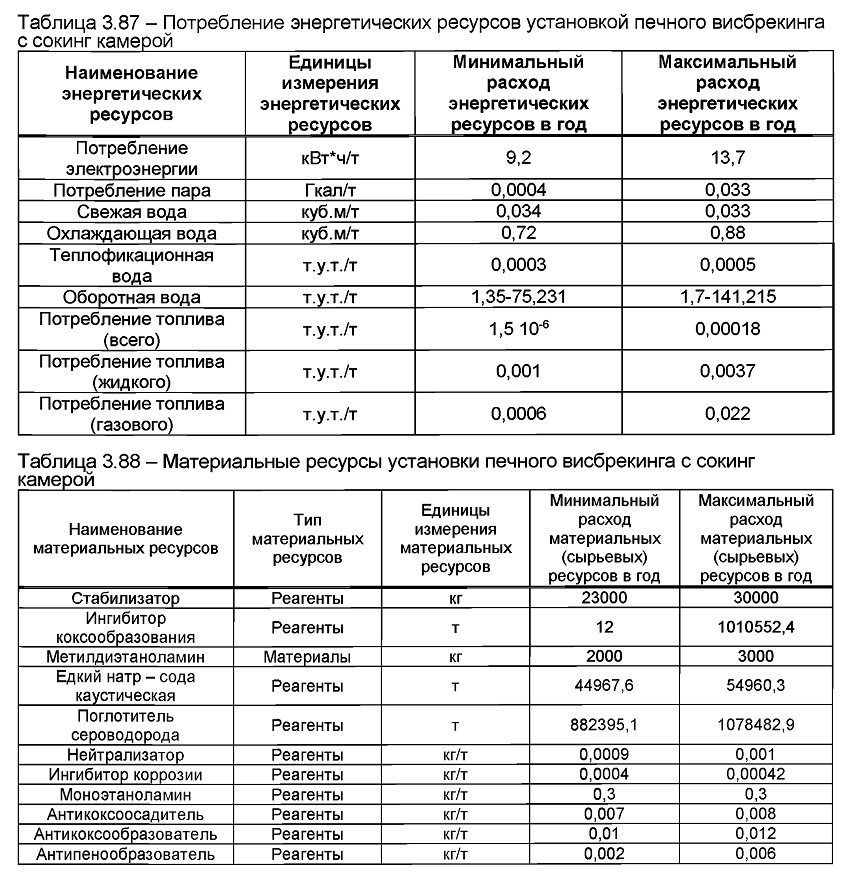

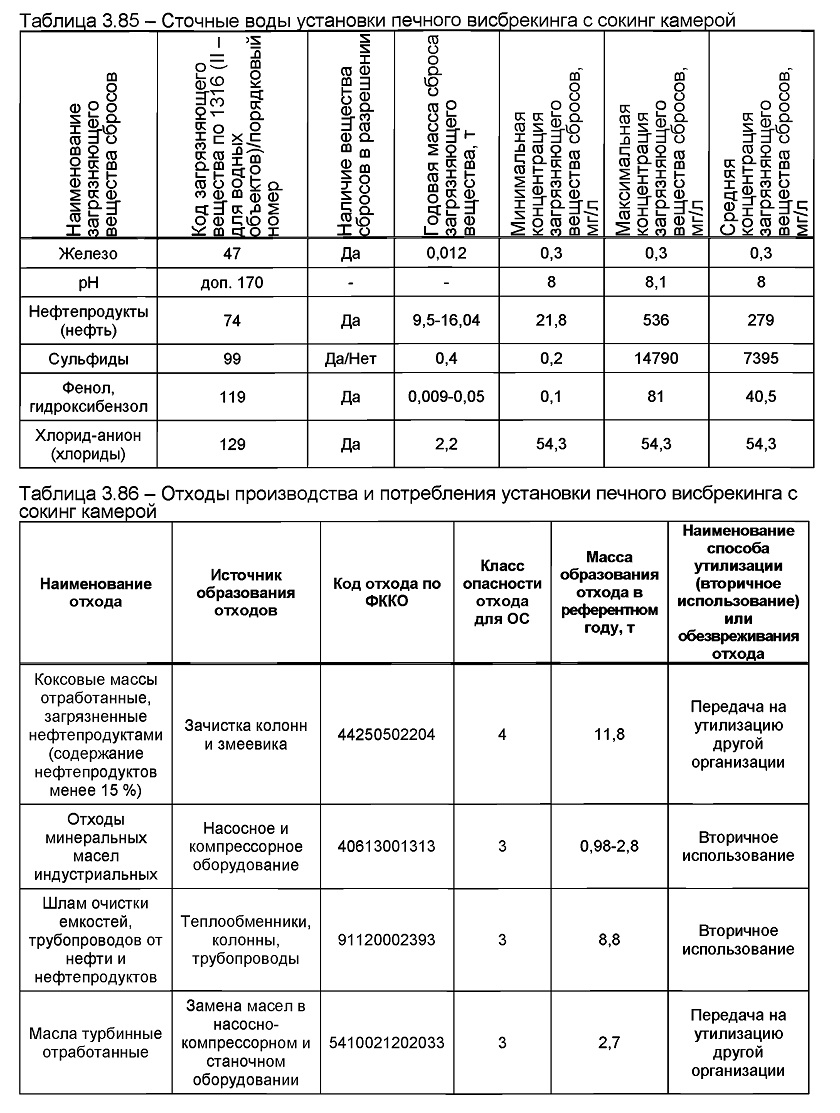

Далее приведены данные российских заводов по процессу висбрекинга (таблицы 3.79-3.88).

Таблица 3.79 - Выбросы загрязняющих веществ в атмосферу с установки печного висбрекинга

Наименование загрязняющего вещества выбросов	Код загрязняющег о вещества по 1316 (I-для атм. воздуха)	Годовая масса выбросов загрязняющего вещества, т	Минимальный выброс загрязняющего вещества, г/с	Максимальный выброс загрязняющего вещества выбросов, г/с	Средний выброс загрязняющего вещества, г/с
Азота диоксид	1	18,3- 536	0,3	17	8,7
Азота оксид	2	7,5-87,8	0,1	2,8	1,5
Амилены (смесь изомеров)	60	0,1-136,7	0,005	5,2	2,6
Бензапирен	7	0,000006 0,00003	0,00000009	0,0000009	0,0000005
Бензол	67	0,1	0,0037	0,004	0,0039
Ванадия пяти оксид	9	0,03	0,0013	0,007	0,004
Диметилбензол (ксилол) (смесь мета-, орто- и параизомеров)	68	0,008	0,00028	0,00032	0,0003
Метан	33	0,6-1,6	0,004	0,083	0,044
Метилбензол (толуол)	70	0,08-0,3	0,003	0,009	0,006
Метил-трет- бутиловый эфир (МТБЭ)	доп. 180	63,3	2	2	2
Натрий гидроксид (Натрия гидроокись, Натр едкий, Сода каустическая)	доп. 193	0,009	0,0003	0,0003	0,0003
Пыль неорганическая с содержанием кремния менее 20, 20-70, а также более 70 процентов	37	586	12	18,6	15,3
Сероводород	40	0,02-0,3	0,0007	0,015	0,008
Серы диоксид	43	203-1066,9	1,2	33,8	17,5
Углеводороды предельные С12-С19	58	0,08-4,3	0,1	0,16	0,13

Таблица 3.83 - Материальные ресурсы установки печного висбрекинга

Наименование материальных ресурсов	Тип материальных ресурсов	Единицы измерения материальных ресурсов	Минимальный расход материальных (сырьевых) ресурсов в год	Максимальный расход материальных (сырьевых) ресурсов в год
Ингибитор коррозии	Реагенты	т	0,02	1,66
Антикоксообразователь	Реагенты	т	0,24	3,4
Диспергатор- стабилизатор	Реагенты	т	0,36	3,4
Нейтрализатор	Реагенты	кг/ч	0,054	0,07
Ингибитор коксообразования	Реагенты	кг/тн сырья	0,001	0,02

Таблица 3.84 - Выбросы загрязняющих веществ в атмосферу с установки печного висбрекинга с сокинг камерой

Наименование загрязняющего вещества выбросов	Код загрязняющего вещества по 1316 (I - для атм. воздуха)	Г одовая масса выбросов загрязняющего вещества, т	Минимальный выброс загрязняющего вещества, г/с	Максимальный выброс загрязняющего вещества выбросов, г/с	Средний выброс загрязняющего вещества, г/с
Азота диоксид	1	13,9-40,5	0,16	1,3	0,7
Азота оксид	2	2,3-18,8	0,07	0,62	0,35
Амилены (смесь изомеров)	60	0,08-1,96	0,005	0,062	0,034
Бензапирен	7	0,000001 0,000014	0,00000005	0,0000004	0,0000002
Бензол	67	0,02-0,24	0,0007	0,02	0,01
Ванадия пяти оксид	9	0,15	0,004	0,01	0,007
Диметиламин	148	0,095	0,003	0,003	0,003
Диметилбензол (ксилол) (смесь мета-, орто- и параизомеров)	68	0,003-0,018	0,0001	0,0007	0,0004
Метан	33	0,025-2,4	0,0007	0,09	0,045
Метилбензол (толуол)	70	0,0009-0,18	0,00003	0,007	0,0035
Сероводород	40	0,004-0,03	0,0002	0,0009	0,00055
Серы диоксид	43	0,6-218,3	0,02	22	11
Углеводороды предельные С12-С19	58	1,9-5,7	0,2	0,3	0,25
Углеводороды предельные С1- С5 (исключая метан)	56	0,016-11,5	0,0001	0,5	0,25
Углеводороды предельные С6- С10	57	0,00016-5,15	0,000012	0,08	0,04
Углерод (Сажа)	доп. 195	0,07	0,0017	0,004	0,003
Углерода оксид	46	17-24,1	0,6	0,9	0,75
Этилбензол (стирол)	74	0,0017-0,006	0,00009	0,0002	0,00015
Моноэтаноламин	доп.181	0,2	-	-	-
