Коксование частиц на нефтеперерабатывающих заводах (экологическая безопасность)

3.8 Коксование частиц на нефтеперерабатывающих заводах (экологическая безопасность)

Самым важным аспектом экологической безопасности процессов коксования является контроль над выделением коксовых частиц.

Выбросы в воздух

Выбросы в воздух при операциях коксования включают выбросы дымовых газов печей и неорганизованные выбросы. Кроме того, удаление кокса из реактора (замедленное коксование) может генерировать выбросы мелких твердых частиц и остаточных углеводородов в атмосферу. Главными загрязнителями процесса коксования являются следующие.

• Соединения серы, сероводород, меркаптаны, могут выделяться из потока серосодержащей воды из обратного холодильника;

• Углеводороды могут выделяться при понижении давления в сборнике и на клапанах, в выбросах башенного охладителя, операциях хранения и технического обслуживания, утечках и потоках отходов и воды;

• Взвешенные частицы могут выделяться из системы очистки дымового газа, системы очистки газа роторной установки коксования, при техническом обслуживании оборудования выгрузки и хранения кокса.

Для предотвращения выделения коксовой пыли для газовых потоков используют циклоны и рукавные фильтры.

Сточные воды

Сточные воды, образующиеся при удалении кокса, водные стоки от процессов выгрузки кокса, серосодержащая вода верхнего продукта ректификационной колонны, стоки после операции охлаждения и закачивании пара направляются на очистные сооружения НПЗ. Количество сточных вод, образованное в процессах коксования, составляет около 140 литров на тонну исходного сырья. Они содержат H2S, 1ЧНз, взвешенные частицы (коксовую пыль с содержанием металлов), ХПК, высокий pH, твердые частицы, углеводороды, соединения серы, цианиды и фенолы.

Твердые отходы

Твердые отходы, образующиеся в процессах коксования, представляют собой коксовую пыль (частицы углерода и углеводорода) и продувочные шламы, содержащие углеводороды.

3.8.1 Замедленное коксование в необогреваемых коксовых камерах

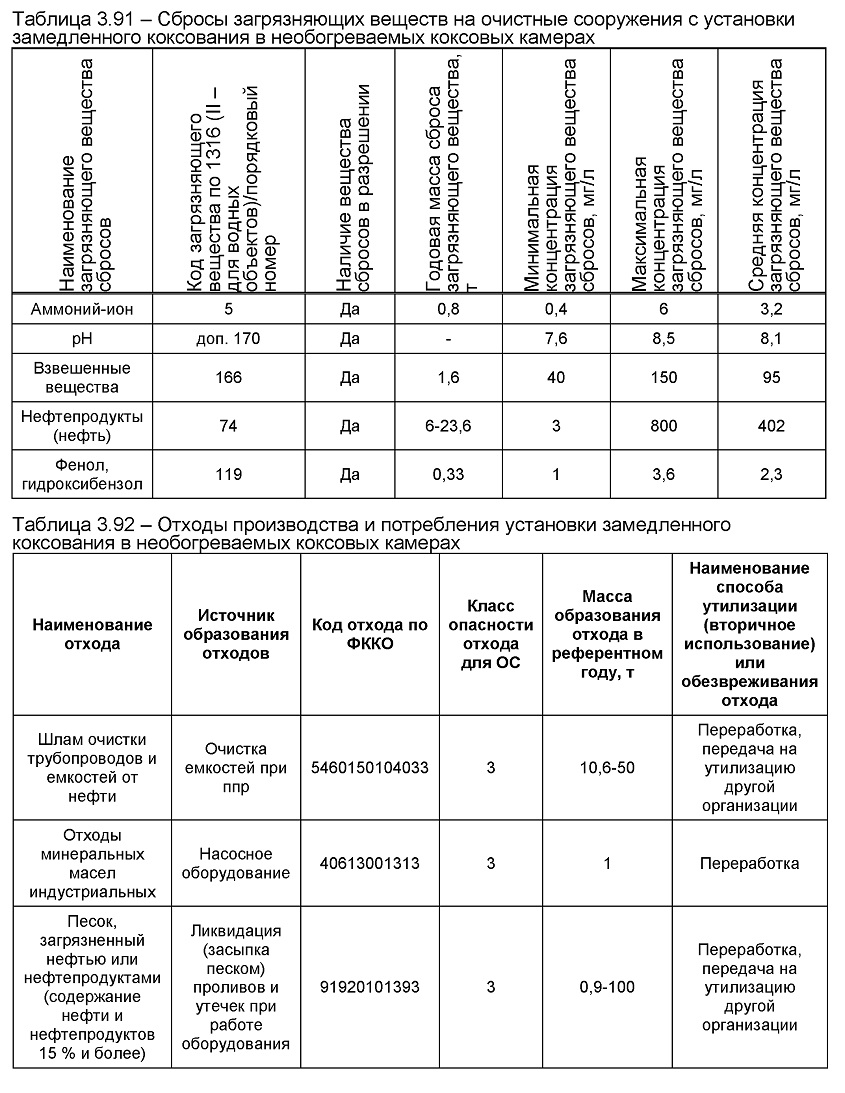

Данные по потреблению энергетических ресурсов, выбросам загрязняющих веществ, физическому воздействию, сбросам, отходам и материальным ресурсам для установок замедленного коксования представлены в таблицах 3.89 - 3.94.

Таблица 3.89 - Потребление энергетических ресурсов установкой замедленного коксования в необогреваемых коксовых камерах

Наименование энергетических ресурсов	Единицы измерения энергетических ресурсов	Минимальный расход энергетических ресурсов в год	Максимальный расход энергетических ресурсов в год
Потребление электроэнергии	*кВтч/т**	3,8	29,7
Потребление пара	Г кал/т	0,003	165,4
Охлаждающая вода	куб.м/т	0,15	5
Теплофикационная вода	т.у.т./т	0,0002	1,5
Оборотная вода	т.у.т./т	0,00028	0,00032
Потребление топлива (всего)	т.у.т./т	0,0001	156
Потребление топлива (жидкого)	т.у.т./т	0,00002	57
Потребление топлива (газового)	т.у.т./т	0,00007	189

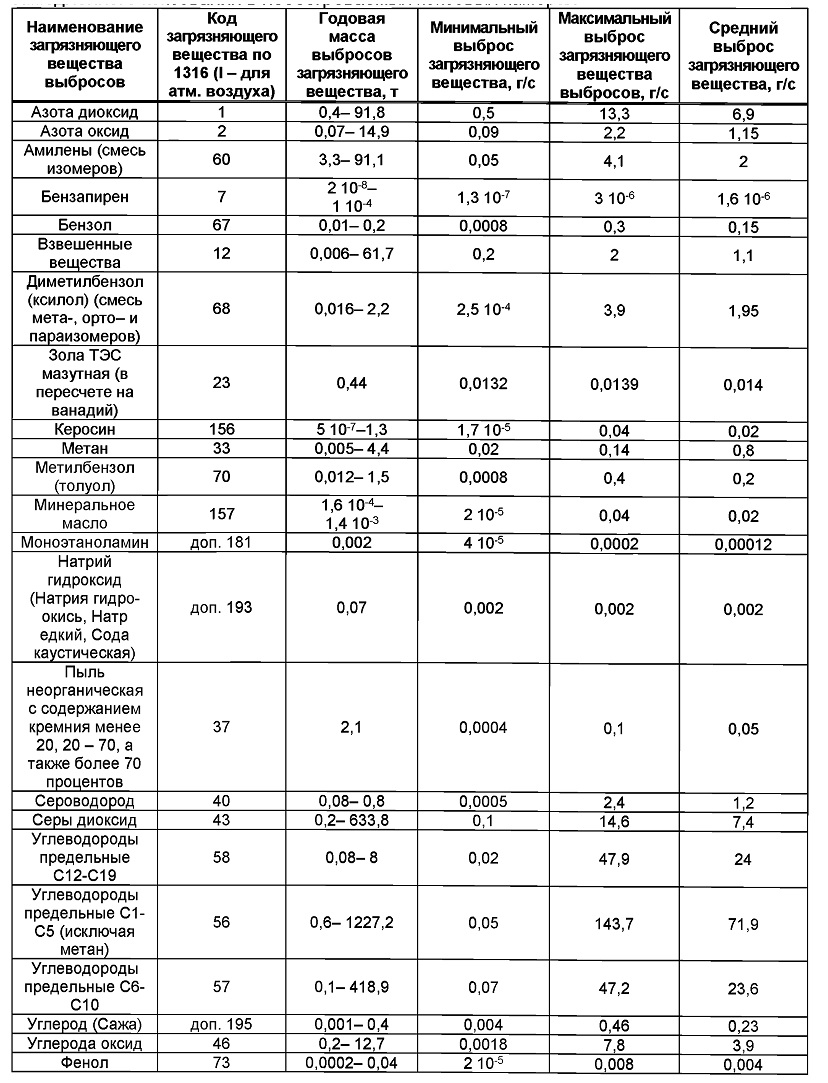

Таблица 3.90 - Выбросы загрязняющих веществ в атмосферу с установки замедленного коксования в необогреваемых коксовых камерах

Таблица 3.93 - Физические факторы воздействия установки замедленного коксования в необогреваемых коксовых камерах

Фактор воздействия	Источник воздействия	Единицы измерения воздействия	Уровень воздействия	Метод снижения уровня воздействия до нормативных показателей
Вибрация	Компрессорное оборудование	ммс-1	7,1	Нет
Вибрация	Насосное оборудование	ДБ	83,8-91	Нет
Вибрация	Аппаратный двор	ДБ	84	Нет
Вибрация	Галерея и отделение дробления	ДБ	96	Нет
Вибрация	Источник: Производственные процессы Место измерения: Этажерка	ДБ	Х-91 У-90 Z - 91
Тепловое воздействие	Печи	°С	не более 60 на поверхности	Нет
Тепловое воздействие	Факторы среды, технологическое оборудование	°С	23,5	Нет
Шум	Насосные агрегаты, компрессорное оборудование	ДБА	80-93	Нет
Шум	Технологическое оборудование	ДБА	87-97	Неустранимый фактор
Шум	Галерея и отделение дробления	ДБ	85,9	Нет
Электромагнитное загрязнение	Электрооборудование до 1000в, свыше 1000 в (трансформаторные подстанции, распредилительные устройства,)	Напряженность эл.поля, кВ/м;	0,3	Уровни электромагнитных полей (частотой 50Гц) не превышают предельнодопустимые значения
Электромагнитное загрязнение	Электрооборудование до 1000в, свыше 1000в (трансформаторные подстанции, распредилительные устройства,)	Напряженность магнитного поля, А/м	4	Уровни электромагнитных полей (частотой 50Гц) не превышают предельнодопустимые значения

Таблица 3.94 - Материальные ресурсы установки замедленного коксования в необогреваемых коксовых камерах

Наименование материальных ресурсов	Тип материальных ресурсов	Единицы измерения материальных ресурсов	Минимальный расход материальных (сырьевых) ресурсов в год	Максимальный расход материальных (сырьевых) ресурсов в год
Деэмульгатор	Реагенты	т	4,8	4,8
Ингибитор коррозии	Реагенты	т	0,4	10,1
Антивспениватель	Реагенты	т	1,1	11
Полисульфид аммония	Реагенты	т	172,8	172,8
Метилдиэтаноламин (МДЭА) (в пересчете на 100%)	Реагенты	т	2,9	6,8
Азот	Реагенты	т	0,5	0,8
Жидкость ПМС-200А	Реагенты	кг/сут	127,5	378
Уголь активный АГ-3	Материалы	кг/сут	328,1	521,1
Жидкость гидравлическая "Ecosafe FR 46"	материал	кг	3189,8	3189,8
Канат	материал	м	192,5	1340,3
Натр едкий	Реагенты	кг/т	0,5	0,5
Ингибитор солеотложений "В9305"	Реагенты	кг/т	0,67	0,67
Биодисперсант"В9280"	Реагенты	кг/т	0,3	0,3
Гудрон, тяжелый газойль каталитического крекинга, смола пиролиза, тогон-бензин, 3COM, асфальт		т	84970	640000

3.8.2 Прокаливание кокса

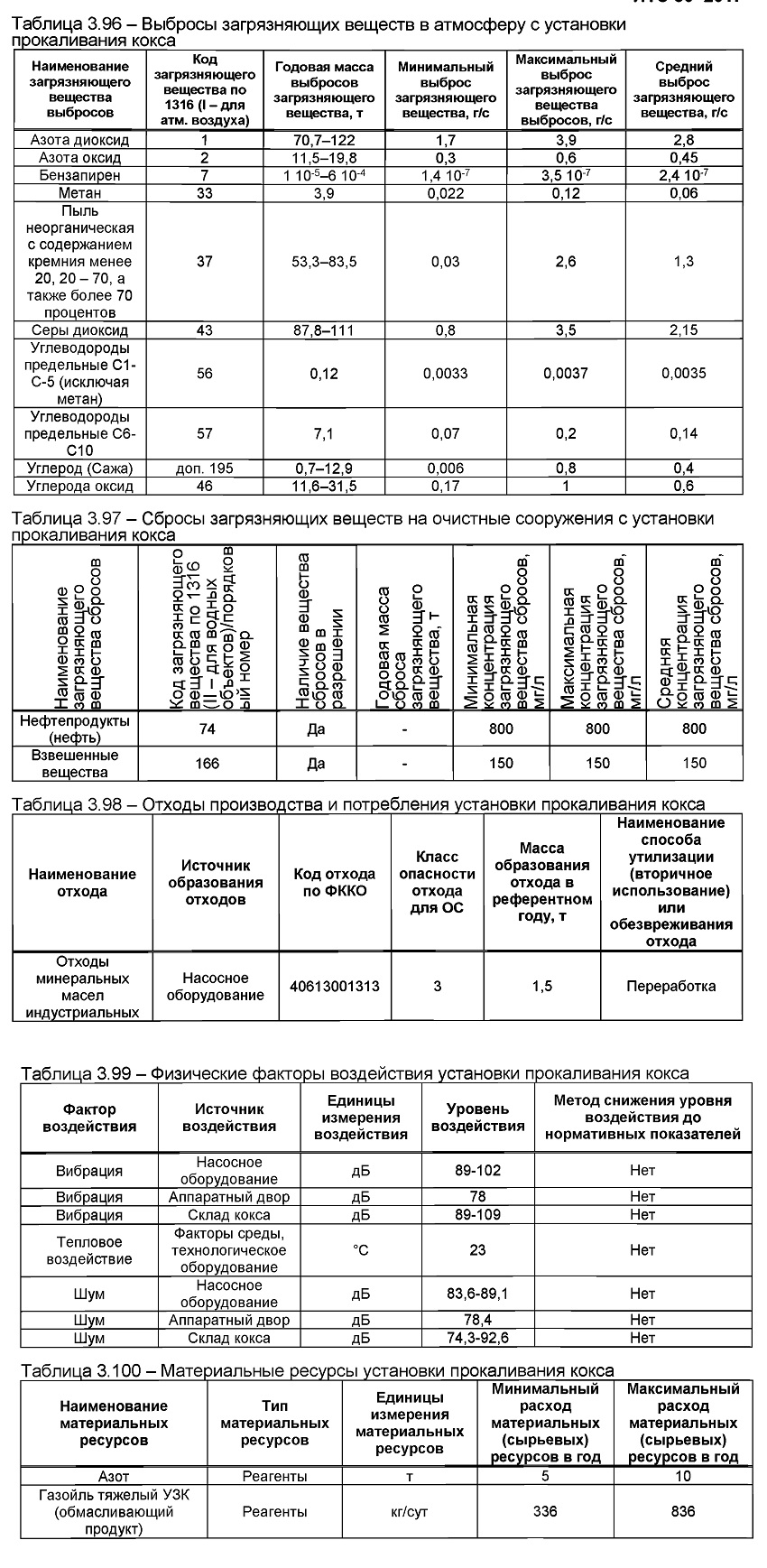

Данные по потреблению энергетических ресурсов, выбросам загрязняющих веществ, физическому воздействию, сбросам, отходам и материальным ресурсам для установок прокаливания кокса представлены в таблицах 3.95 - 3.100.

Таблица 3.95 - Потребление энергетических ресурсов установкой прокаливания кокса

Наименование	Единицы измерения	Минимальный расход	Максимальный расход энергетических ресурсов в год
энергетических	энергетических	энергетических
ресурсов	ресурсов	ресурсов в год
Потребление электроэнергии	кВт*ч/т	37,3	55,6
Потребление пара	Г кал/т	0,028	0,29
Теплофикационная вода	т.у.т./т	0,0024	0,0025
Оборотная вода	т.у.т./т	0,0008	0,00082
Потребление топлива (всего)	т.у.т./т	0,032	0,082
Потребление топлива (газового)	т.у.т./т	0,00024	0,032
