3.10 Установки каталитического риформинга

В процессе риформинга очень малое количество сырья нафты преобразуется в кокс, что требует регенерации катализатора. Периодически отходящий газ регенерации катализатора изменяется количественно и качественно в зависимости от применяемой технологии риформинга и распределения отходящего газа. Газ регенерации может содержать воздух с содержанием разбавленного кислорода, пар, СО2, следы HCl, CI2, СО, SO2, углеводороды и следы диоксинов и фуранов. В зависимости от технологии и конструкции системы, отдувочный газ может быть очищен через слой адсорбента, через щелочной скруббер или промывкой водой. Выбросы в воздух остаточных компонентов значительно варьируются в зависимости от конфигурации установки.

Выбросы в воздух

Выбросы в воздух от каталитического риформинга образуются в печах при сжигании топлива, от неорганизованных выбросов (углеводороды из клапанов понижении давления и утечек) и регенерации. Эмиссии углеводородов и твердых частиц могут происходить при замене катализатора и во время операций очистки.

Сточные воды

Если на установке риформинга используется водный или щелочной скруббер, то образуются сточные воды, количество составляет около 1 - 3 литров на тонну исходного сырья. Сточные воды содержат углеводороды, взвешенные частицы, ХПК и относительно низкие уровни H2S (сульфидов), хлориды, аммиак и меркаптаны.

Образующиеся отходы

Катализаторы, включая уловленные при загрузке-выгрузке пылевидные частицы, собираются и отправляются на восстановление платины. Твердые частицы катализатора установки обычно составляют менее чем 1 тонну в год на 1,7 млн. тонн в год установки риформинга. В среднем, срок службы катализатора составляет около 10 лет. Другой потенциальный твердый отход, образующийся периодически - адсорбент на основе алюминия, используемый как уловитель хлоридов в выбросах и отработанные цеолиты.

3.10.1 Каталитический риформинг со стационарным слоем катализатора

Данные по потреблению энергетических ресурсов, выбросам загрязняющих веществ, физическому воздействию, сбросам, отходам и материальным ресурсам для установок каталитического риформинга со стационарным слоем катализатора представлены в таблицах 3.117 - 3.122.

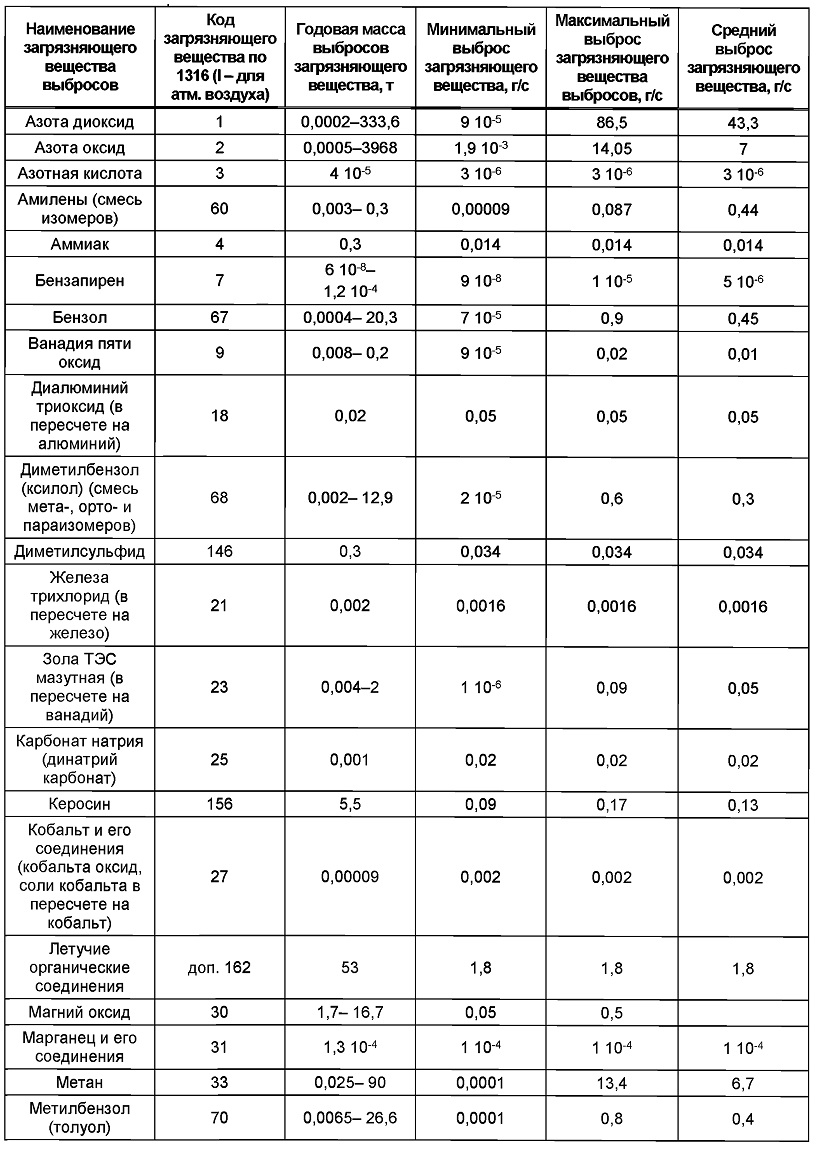

Таблица 3.117 - Выбросы установки каталитического риформинга со стационарным слоем катализатора

3.10.2 Каталитический риформинг со стационарным слоем катализатора для производства ароматических углеводородов

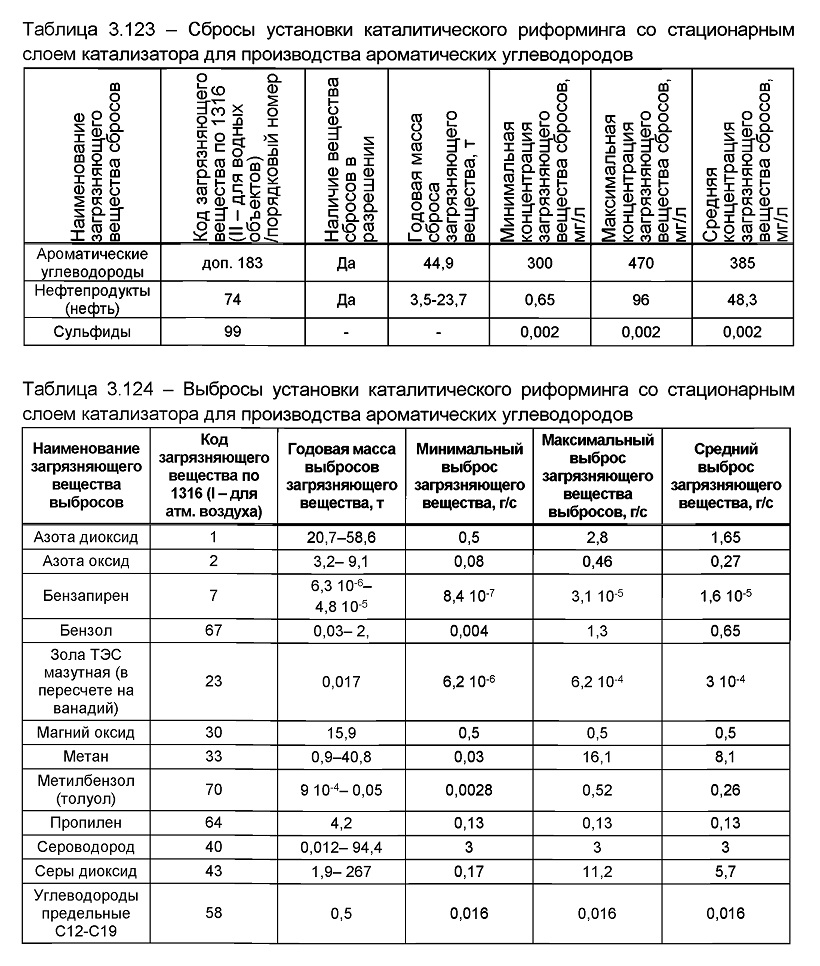

Данные по потреблению энергетических ресурсов, выбросам загрязняющих веществ, физическому воздействию, сбросам, отходам и материальным ресурсам для установок каталитического риформинга со стационарным слоем катализатора по производству ароматических углеводородов представлены в таблицах 3.123 - 3.128.

3.10.3 Каталитический риформинг с движущимся слоем регенерируемого катализатора (вертикальное расположение реакторов

Данные по потреблению энергетических ресурсов, выбросам загрязняющих веществ, физическому воздействию, сбросам, отходам и материальным ресурсам для установок каталитического риформинга с движущемся слоем катализатора представлены в таблицах 3.129 - 3.134.

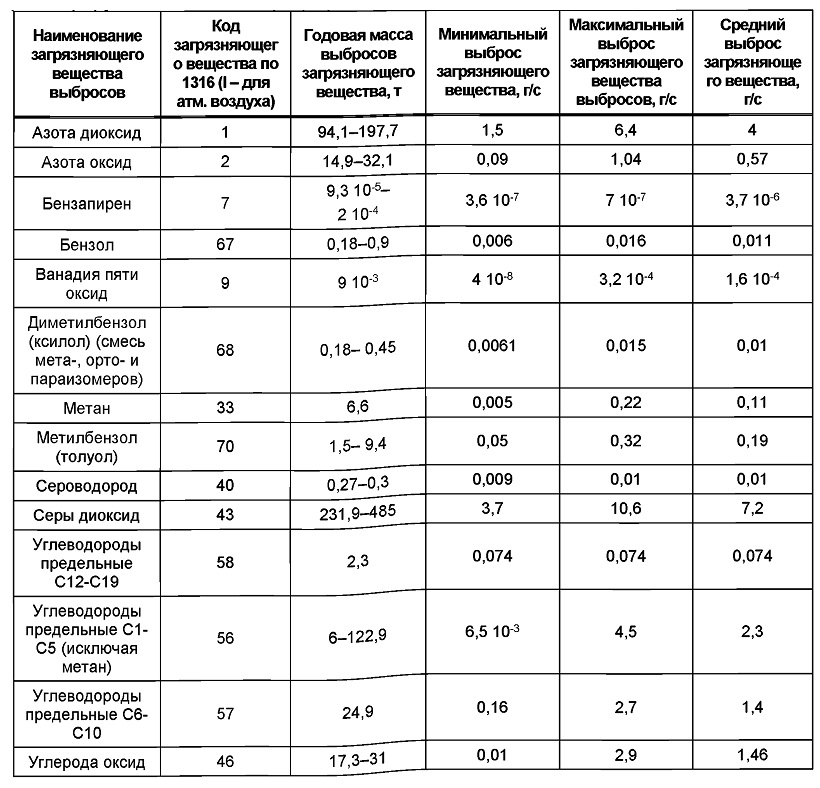

Таблица 3.129 - Выбросы установки каталитического риформинга с движущимся слоем регенерируемого катализатора (вертикальное расположение реакторов)
