2.2 Установка атмосферной перегонки нефтяного сырья (нефти, газового конденсата, их смесей) - часть 3

2.4 Установка атмосферно-вакуумной перегонки нефтяного сырья (нефти, газового конденсата, их смесей

На установках АВТ проводится комплексная атмосферно-вакуумная перегонка нефти и мазута, получаемого на блоке АТ, с получением ряда ценных фракций и нефтепродуктов

2.4.1 Атмосферно-вакуумные установки по перегонке нефти (газового конденсата), (АВТ)
Принципиальная схема установки АВТ приведена на рисунке 2.9.

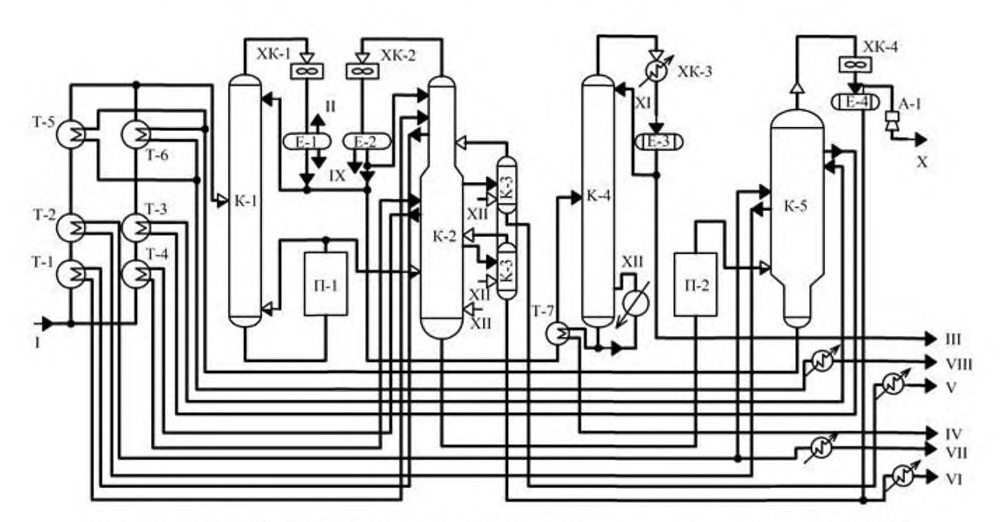

Рисунок 2.9 - Принципиальная технологическая схема установки АВТ:
I - нефть, II - углеводородный газ на газофракционирующую установку (ГФУ), III-«головка» стабилизации на ГФУ, IV-бензин, V-керосин, VI - дизельная фракция, VII - вакуум-дистиллят, VIII - гудрон, IX- сброс воды в канализацию, X- газы эжекции на утилизацию, XI - вода оборотная, XII - пар водяной


Нефть проходит теплообменники Т-1, 2, 3, 4, 5 и 6, где подогревается за счет тепла отводящих продуктов, и поступает в отбензинивающую колонну К-1. В ней из нефти выделяется легкая бензиновая фракция, которая конденсируется в холодильнике-конденсаторе ХК-1 и собирается в рефлюксной емкости Е-1, откуда подается в стабилизатор К-4. В емкости Е-1 выделяется также газ, направляемый на компримирование (сжатие) и дальнейшую переработку.

Параметры работы колонны К-1:

- температура верха, °С - 147;

- давление верха, МПа (абс.) - 0,37;

- температура куба, °С - 229.

Нефть подается в среднюю часть колонны К-1, пары низкокипящих фракций устремляются вверх навстречу стекающей флегме. По высоте колонны через секции отгонной колонны отбираются дистилляты различного состава в строго определенных температурных интервалах. Из верхней части отводятся пары бензина, которые конденсируются и частично возвращаются в колонну в виде флегмы (рефлюкса).

Полуотбензиненную нефть с низа колоны К-1 направляют через трубчатую печь П-1 (нагревая до 350 °С) в атмосферную колонну /С-2. Часть полуотбензиненной нефти возвращается в К-1, сообщая дополнительное тепло, необходимое для ректификации.

В колоне К-2 нефть разделяется на несколько фракций. С верха К-2 в паровой фазе уходит тяжелый бензин, который конденсируется в холодильнике-конденсаторе Х/С-2, а затем поступает в стабилизатор /С-4. В качестве боковых погонов выводятся керосиновая и дизельная фракции, которые первоначально подаются в секции отпарной колонны /С-3. В колонне /С-3 из боковых погонов удаляются в присутствии водяного пара легкие фракции. Острый водяной пар подается в
количестве 1 - 3 % для снижения температуры кипения и уменьшения
коксообразования. Затем керосиновая и дизельная фракции выводятся с установки.

Параметры работы колонны К-2:

- температура верха, °С -110/125;

-давление верха, МПа (абс.) -0,16;

- температура куба, °С - 329/341.



С низа К-2 выходит мазут, который дополнительно подогревают в печи /7-2 до

400 - 420 °С и направляют в колонну /С-5, работающую под вакуумом, где он разделяется на вакуумные дистилляты и гудрон. С верха /С-5 с помощью пароэжекторного насоса А-1 отсасываются водяные пары, газы разложения, воздух и некоторое количество легких нефтепродуктов (дизельная фракция). Вакуумные дистилляты и гудрон через теплообменники подогрева нефти и концевые холодильники отводят с установки.

Параметры работы колонны К-5:

температура верха, °С - 89;

остаточное давление верха, мм рт.ст. - 50;

температура куба, °С - 340.



В стабилизационной колонне получают с верха «головку» стабилизации -сжиженный углеводородный газ, а с низа - стабильный бензин, не содержащий углеводородов С3-С4.

Существуют два варианта переработки мазута: масляный и топливный. При масляном варианте получают несколько фракций масляных дистиллятов, которые направляются для получения широкого ассортимента минеральных масел. При топливном варианте получают одну или две фракции дистиллята (вакуумные газойли), которые служат сырьем для установок каталитического крекинга или гидрокрекинга.

Основная продукция установки АВТ приведена в таблице 2.5.

Таблица 2.5 - Основные продукты установки АВТ

2.4.2 Комплексные установки атмосферно-вакуумной перегонки нефти (газового конденсата), (ЭЛОУ-АВТ)

Наиболее распространенной установкой первичной перегонки нефти на НПЗ является комплексная установка ЭЛОУ-АВТ. Принципиальная схема приведена на рисунке 2.10.

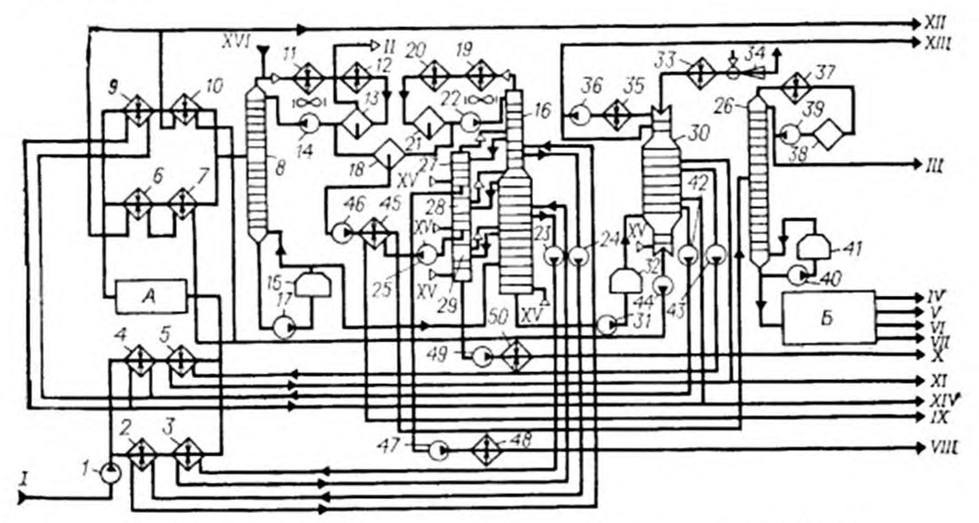

Рисунок 2.10 - Принципиальная схема установки ЭЛОУ-АВТ


Сырая нефть на секцию ЭЛОУ-АВТ-7 подается насосами сырьевого парка и параллельными потоками проходит блок рекуперативного теплообмена, где нагревается за счет тепла продуктовых потоков и циркуляционных орошений.

После блока теплообмена потоки сырой нефти смешиваются для усреднения температуры и одним потоком направляются на блок ЭЛОУ. Для увеличения эффективности процесса обессоливания и обезвоживания нефти в линию сырой нефти предусмотрена подача деэмульгатора.

Обезвоженная и обессоленная нефть, нагретая до температуры 220, поступает в середину отбензинивающей колонны 8. С верха колонны 8 выходят пары бензиновой фракции и углеводородные газы. К ним добавляется ингибитор коррозии, после чего они поступают в аппарат воздушного охлаждения (АВО) 11, далее в холодильник 12 и сепаратор 13.С верха из сепаратора уходят углеводородные газы. С низа - бензиновая фракция, часть которой насосом 14 возвращается в верх колоны 8 в виде орошения, а часть направляется в емкость 18.

Отбензиненная нефть с низа колоны 8 насосом 17 подается в печь 15, после чего часть возвращается в низ колоны 8 в виде горячей струи, а часть подается в низ основной атмосферной колонны 16. Также в нижнюю часть основной атмосферной колонны для снижения парциального давления нефтепродуктов подается водяной пар (под нижнюю тарелку). С верха уходят пары бензиновой фракции, которая проходит АВО 19, холодильник 20 и собирается в емкости 21, из которой она частично насосом 22 возвращается в колонну 16, а частично подается в емкость 18. Из емкости 18

насосом 46 подается в теплообменник 45, в котором нагревается за счет тепла легкой дизельной фракции. Далее поступает в стабилизационную колонну 26. С верха колонны 26 уходит головка стабилизации, которая проходит холодильник 37 и собирается в емкости 38, откуда насосом 39 частично возвращается в верхнюю часть колонны 26 в виде орошения, а балансовое количество выводится из установки. С низа колонны 26 уходит стабильный бензин, часть которого насосом 40 подается в печь 41 и подается в виде горячей струи в низ колонны 26, а балансовое количество подается на блок вторичной перегонки бензина, откуда уходят узкие бензиновые фракции.

Из колонны 16 отбираются 3 боковых погона в выносных колоннах 27,28,29: верхний - керосиновая фракция, средний - легкая дизельная фракция, нижний -тяжелая дизельная фракция. Под нижнюю тарелку каждой колонны подается водяной пар. Керосиновая фракция из колонны 27 насосом 47 прокачивается через холодильник 48 и выводится с установки. Легкая дизельная фракция из колонны 29 насосом 25 прокачивается через теплообменник 45, в котором охлаждается, нагревая нестабильный бензин, после чего выводится с установки. Тяжелая дизельная фракция насосом 49 прокачивается через холодильник 50 и выводится с установки.

Остаток атмосферной перегонки - мазут насосом 31 подается в печь 32, затем в нижнюю часть вакуумной колонны 30, под нижнюю тарелку которой подается водяной пар. С верха 30 выходят водяные пары, газы разложения, воздух и некоторое количество нефтепродукта (дизельной фракции), которые поступают в конденсатор 33. Не сконденсировавшиеся газы отсасываются многоступенчатым эжектором 34. Верхнее циркуляционное орошение через холодильник 35 насосом 36 частично возвращается в верхнюю часть колоны 30, а балансовое количество выводится с установки (дизельная фракция). Среднее циркуляционное орошение насосом 43 частично подогревает нефть в теплообменнике 5 и возвращается в колонну 30, а балансовое количество выводится с установки (фракция 350-500°С). Нижнее циркуляционное орошение насосом 42 прокачивается через теплообменники 4 и 9 и возвращается в колонну 30, а балансовое количество выводится с установки (вакуумный газойль). Остаток вакуумной перегонки - гудрон насосом 44 прокачивается через теплообменники 6,7,10 и выводится с установки.

Основные продукты комплексной установки ЭЛОУ-АВТ приведены в таблице 2.6.

Таблица 2.6 - Продукты ЭЛОУ-АВТ

2.4.3 Комплексные установки атмосферно-вакуумной перегонки нефти (газового конденсата) с блоком вторичной перегонки дистиллятных фракций

Рисунок 2.11 - Принципиальная схема установки АВТ с блоком вторичной перегонки бензиновых фракций

Дистилляты, вырабатываемые на АВТ (кроме топлива ТС-1 или осветительного керосина), подвергают дальнейшей переработке. Она может заключаться в их вторичной перегонке на узкие фракции, очистке от вредных примесей либо в облагораживании химического состава с целью придания дистиллятам определенных свойств. Возможные варианты дальнейшего облагораживания дистиллятов зависят от качества перерабатываемой нефти (малосернистая или сернистая, легкая или тяжелая, мало- или высокопарафинистая, высокоароматизованная и т.д.

Бензин, получаемый из нефти на АВТ, подвергают стабилизации (удалению газов) и разделяют на фракции в соответствии с их дальнейшей переработкой.

С целью дальнейшего получения компонента высокооктанового бензина при вторичной перегонке отгоняют легкую фракцию (до 85°С), а широкую - 85-180°С (или 90-160°С) направляют на риформинг. Иногда фракцию НК-85°С разгоняют на две -головную (НК-62°С), направляемую далее на изомеризацию с получением изо-пентана.

Индивидуальные ароматические углеводороды получают риформированием фракций 62-85°С, 85-120°С и 120-140°С, концентратов углеводородов С6, С7 и С8

соответственно. Это так называемые бензольная, толуольная и ксилольная фракции, из которых получают соответственно бензол, толуол, ксилолы (БТК или ВТХ). Для нефти типа западносибирской выход фракций (в % масс.) на бензин (НК-180°С) составляет: головная фракция НК-62°С - 10,6; фр. 62-85°С - 14,4; фр. 85-120°С - 23,5; фр. 120-140°С - 17,5; остаток 140-180°С - 34,0. В каждой колонне установки (или секции) вторичной перегонки бензина по 60 тарелок, температура верха 80-105°С, давление 0,18-1,28 МПа.
