2.2 Установка атмосферной перегонки нефтяного сырья (нефти, газового конденсата, их смесей) - часть 2

2.3.1 Вакуумные установки по перегонке мазута (ВТ) с технологией получения вакуума за счет водяного пара

Наибольшее распространение в промышленности получили установки вакуумной перегонки, в которых разряжение создается за счет использования паровых эжекторов. Принципиальная схема такой установки приведена на рисунке 2.6.

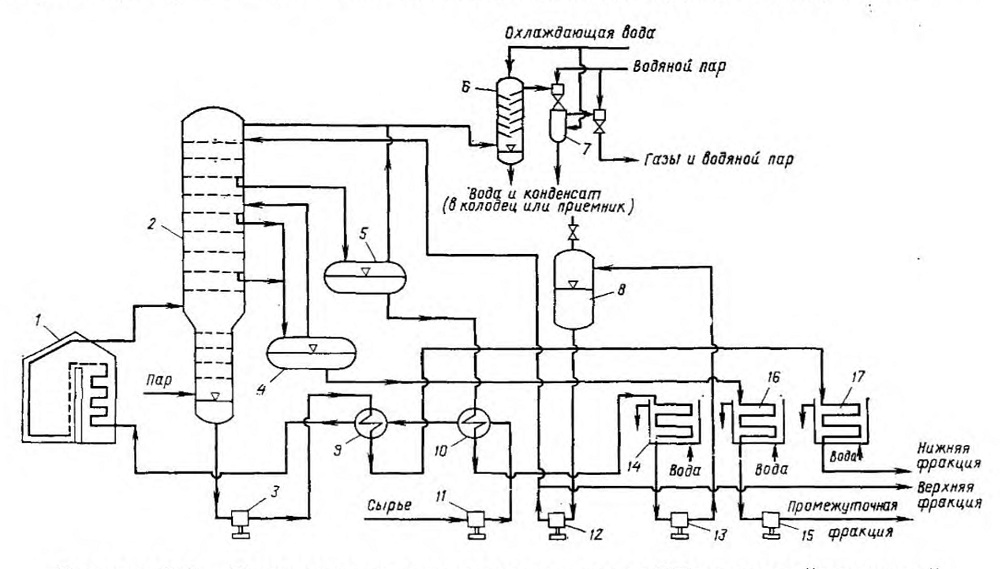

Рисунок 2.6 - Принципиальная схема установки ВТ с паровой эжекцией

Сырье, нагнетаемое насосом 11, перед входом в вакуумную колонну 2 нагревается в теплообменниках 10 и 9 и в змеевике печи 1. Получаемые в колонне 2 верхняя и промежуточная фракции собираются соответственно в вакуумных приемниках 5 и 4. Верхняя фракция охлаждается в аппаратах 10 и 14 и насосом 13 направляется в сборник орошения 8. Отсюда насосом 12 часть этой фракции подается на верхнюю тарелку колонны (орошение), а остальное ее количество откачивается с установки в резервуар. Промежуточная фракция из приемника 4 охлаждается в холодильнике 16 и насосом 15 выводится с установки.

Нижняя (остаточная) фракция забирается с низа колонны 2 насосом 3, прокачивается через аппараты 9 и 17 и также отводится с установки.

Вакуум на установке создается двухступенчатым пароструйным эжектором 7 с межступенчатым конденсатором. К двухступенчатому эжектору подведен рабочий водяной пар абсолютным давлением 0,8 -1,0 МПа.


Технологический режим:

Температура сырья, °С: после теплообменника 10 120 - 130

после теплообменника 9 195 - 205

при входе в колонну 2 345 - 35

Остаточное давление (верх колонны), кПа 8-10

Давление сырья перед входом в змеевик печи, МПа 0,75 - 0,85

Продукты, получаемые при вакуумной перегонке мазута, приведены в таблицах 2.3 и 2.4.

Таблица 2.3 - Продукты вакуумной перегонки мазута на ВТ топливного профиля

Таблица 2.4 - Продукты вакуумной перегонки мазута на ВТ масляного профиля

2.3.2 Вакуумные установки по перегонке мазута (ВТ) с технологией получения вакуума на основе гидроциркулляционных вакуум-создающих систем

В последние годы на вакуумных колоннах ряда НПЗ (Московском, Мозырском, Комсомольском, «Уфанефтехиме» и др.) внедрена и успешно эксплуатируется новая высокоэффективная экологически чистая вакуумсоздающая система с использованием жидкостного струйного устройства - вакуумного гидроциркуляционного агрегата. В таких агрегатах конденсация паров и охлаждение газов осуществляется не водой, а охлаждающей рабочей жидкостью (применительно к АВТ - газойлевой фракцией, отводимой из вакуумной колонны).

Схемы установок вакуумной перегонки (см. рисунок 2.7) с использованием гидроциркуляционных агрегатов и с паровой эжекцией идентичны и различаются только блоками вакуумсоздающей аппаратуры. На рисунке 2.8 приведена принципиальная схема вакуумсоздающей системы на базе гидроциркуляционного агрегата.

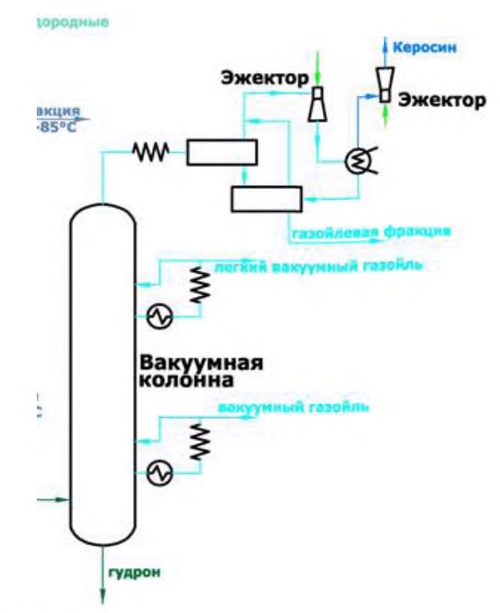

Рисунок 2.7 - Принципиальная схема ВТ с гидроэжекцией



Для создания вакуума в колонне используется гидроэжекционная вакуумсоздающая система. В качестве рабочей жидкости используется дизельная фракция.

Газы разложения, насыщенные парами углеводородов, с верха вакуумной колонны поступают на вход в конденсаторы-холодильники ЕОЗ, в которых происходит конденсация паров и охлаждение конденсата и газов разложения оборотной водой.

Образовавшийся конденсат поступает в емкости дегазации D02. Углеводородный конденсат из емкости D02 откачивается насосом Р06А/В, кислая вода - насосом Р07А/В.

Парогазовая смесь из конденсаторов-холодильников ЕОЗ поступает на прием вакуумсоздающего устройства J01A, в которые насосами Р05А/В подается рабочая жидкость под давлением 6,0 - 6,5 МПа.

В вакуумсоздающем устройстве J01A газы разложения сжимаются за счет кинетической энергии рабочей жидкости.

Для защиты от коррозии шлемового трубопровода вакуумной колонны и вакуумсоздающей системы в газовый поток шлемовой трубы подается ингибитор коррозии и нейтрализатор.

После сжатия в J01A газы вместе с рабочей жидкостью и сконденсировавшимися парами углеводородов сбрасываются в сепараторы D03, где происходит разделение газов и жидкости.

Выделившиеся из сепаратора D02 и D03 газы разложения сначала направляются в абсорбер для очистки от сернистых соединений, затем направляются на сжигание в печь.

Рабочая жидкость из сепаратора D03 поступает на прием насосов Р02 А/В. Часть рабочей жидкости поступает на дегазацию, основной поток через фильтры F01A/B подается на вход вакуумсоздающих устройств J01A/B насосами Р065А/В.

Предусматривается внешний источник подпитки дизельной фракцией и постоянный отвод балансового избытка рабочей жидкости.

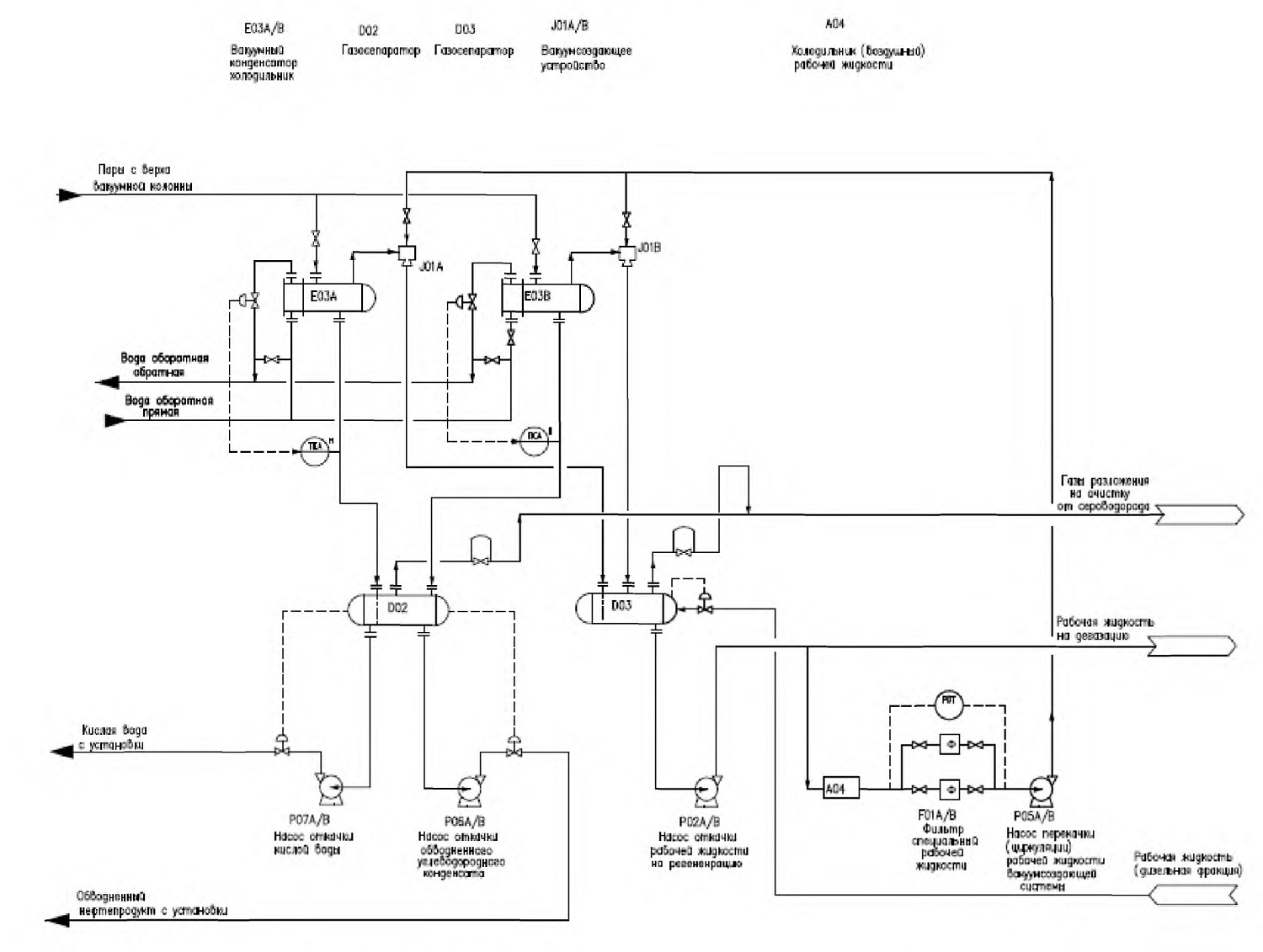

Рисунок 2.8 - Принципиальная схема вакуумсоздающей системы на базе гидроциркуляционного агрегата
