2.2 Установка атмосферной перегонки нефтяного сырья (нефти, газового конденсата, их смесей) - часть 1

Назначение технологического процесса

Перегонка нефти - процесс разделения ее на фракции по температурам кипения - лежит в основе переработки нефти и получения при этом моторного топлива, смазочных масел и различных других ценных химических продуктов.

Для разделения нефти на ряд компонентов требуется выполнить несколько основных условий: необходимо нефть нагреть до температуры, обеспечивающей не

только нагрев, но и испарение части нефти, т.е. произвести ее однократное испарение, утилизировать тепло выработанных продуктов, нагревая ими сырую нефть. С этой целью используются: трубчатые нагревательные печи, теплообменные аппараты и ректификационные колонны.

Перегонку нефти на атмосферных установках АТ можно осуществлять несколькими способами:

1) Однократным испарением в трубчатой печи и разделением отгона в одной ректификационной колонне. Такая технологическая схема перегонки нефти, как правило, применима для нефтей с низким содержанием светлых нефтепродуктов и незначительным содержанием растворенного углеводородного газа, а также сероводорода.

2) Двухкратным испарением и разделением в двух ректификационных колоннах - в колонне предварительного испарения с отделением легких бензиновых фракций и в основной колонне. При этом понижается общее давление в системе и давление в основной ректификационной колонне, в результате чего происходит более полное отделение светлых нефтепродуктов из нефти и более четкое разделение их в колонне. При работе по этой схеме требуется более высокая температура нагрева в печи по сравнению со схемой однократного испарения вследствие раздельного испарения легкокипящих и более тяжелых фракций. Все современные установки АТ в основном работают по схеме двухкратного испарения.



Основные продукты атмосферной перегонки нефтяного сырья

Основные фракции, выделяемые при первичной атмосферной перегонке нефти:

Бензиновая фракция - нефтяной погон с температурой кипения от н.к. (начала кипения, индивидуального для каждой нефти) до 150-205 °С (в зависимости от технологической цели получения авто-, авиа-, или другого специального бензина).

Эта фракция представляет собой смесь алканов, нафтенов и ароматических углеводородов. Во всех этих углеводородах содержится от 5 до 10 атомов С.

Керосиновая фракция- нефтяной погон с температурой кипения от 150180 °С до 270-280 °С. В этой фракции содержатся углеводороды С10-С15.

Используется в качестве моторного топлива (тракторный керосин, компонент дизельного топлива), для бытовых нужд (осветительный керосин) и др.

Дизельная (газойлевая) фракция - температура кипения от 270-280 °С до 320350 °С. В этой фракции содержатся углеводороды С14-С20. Используется в качестве дизельного топлива.

Мазут- остаток после отгона вышеперечисленных фракций с температурой кипения выше 320-350 °С.

Мазут может использоваться как котельное топливо или подвергаться дальнейшей переработке - либо перегонке при пониженном давлении (в вакууме) с отбором масляных фракций или широкой фракции вакуумного газойля (в свою очередь, служащего сырьем для каталитического крекинга с целью получения высокооктанового компонента бензина), либо крекингу.

2.2.1 Атмосферные трубчатые установки по перегонке нефти (газового конденсата) без отбензинивающей колонны - (АТ)
Схема установки одноколонной АТ приведена на рисунке 2.4.

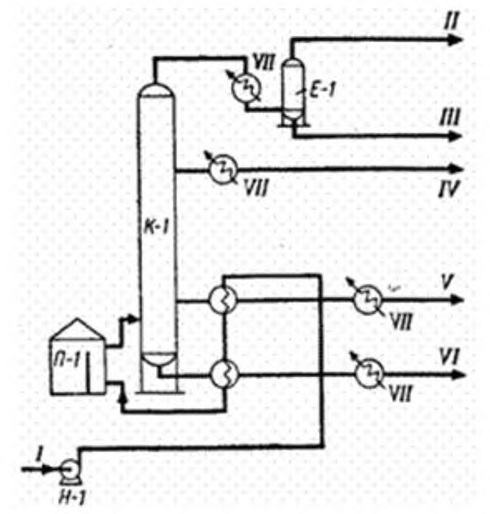

Рисунок 2.4 - Схема атмосферной перегонки с однократным испарением нефти:
I - нефть; II - газ; III - бензин; IV - керосин; V - дизельная фракция; VI - мазут;
VII - вода



Нефть из промежуточного парка или непосредственно с установки ЭЛОУ забирается сырьевым насосом и пропускается через теплообменники и трубчатую печь в ректификационную колонну. В зоне ввода сырья в колонну происходит однократное испарение нефти. Пары нефти затем разделяют ректификацией на целевые фракции, а из жидкости также с применением процесса ректификации удаляют легкокипящие фракции.

Продуктами установки являются:

а) углеводородные газы С1-С4, содержащие сероводород, направляются на очистку и разделение;

б) широкая бензиновая фракция нк-150°С направляется на гидроочистку и разделение на узкие фракции для дальнейшей переработки;

в) керосиновая фракция 150-250 °С направляется в узел смешения;

г) дизельная фракция 250-360 °С направляется на гидроочистку;

д) мазут (остаток >360 °С) направляется на вакуумную перегонку или на вторичные процессы.

Материальный баланс установки АТ зависит от перерабатываемого сырья (потенциального содержания фракций в нефти/газовом конденсате). В таблице 2.1 приведен ориентировочный материальный баланс установки одноколонной АТ.

Таблица 2.1 - Материальный баланс установки одноколонной АТ

2.2.2 Атмосферные трубчатые установки по перегонке нефти (газового конденсата) с использованием отбензинивающей колонны - (АТ)

Для нефтей с большим содержанием растворенного газа и низкокипящих фракций используют схему перегонки с двухкратным испарением нефти и двумя ректификационными колоннами. Схема установки приведена на рисунке 2.5.

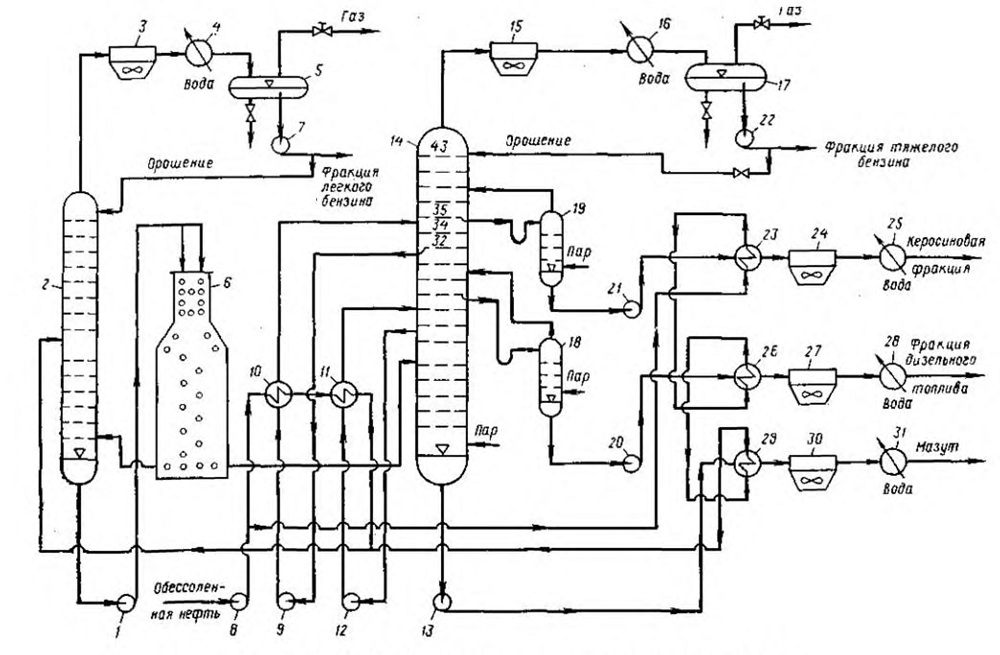

Рисунок 2.5 - Схема установки двухколонной АТ

Установка атмосферной перегонки, двухколонная (по числу основных колонн: первая - простая, вторая - сложная, без учета внешних отпарных колонн) с двукратным испарением сырья. До поступления в первую ректификационную колонну, называемую также испарительной колонной, нефть нагревается только в теплообменниках, проходя в них одним, двумя или несколькими параллельными потоками. Верхним продуктом первой колонны являются легкая бензиновая фракция и небольшое количество газа. Остальные дистилляты, выводимые с установки, а также мазут получаются во второй колонне. Обе колонны обслуживаются общей трубчатой печью. Часть нижнего продукта испарительной колонны циркулирует между печью и первой колонной, этим достигается снабжение ее отгонной секции дополнительным количеством тепла. Последовательность прохождения нефтью теплообменников может быть и иной, чем показано на схеме.

Материальный баланс установки зависит от потенциального содержания светлых нефтепродуктов в нефти, от требуемого ассортимента их, а также от четкости фракционирования (приведен в таблице 2.2).


Таблица 2.2 - Материальный баланс установки двухколонной АТ

2.3 Установка вакуумной перегонки нефтяного сырья (нефти, газового конденсата, их смесей)

Основное назначение установки вакуумной перегонки мазута - получение легкого и тяжелого вакуумного газойля широкого фракционного состава (350 - 520 °С), затемненной фракции, гудрон (при работе по топливному варианту). При переработке нефти по масляному варианту на блоках вакуумной перегонки получают несколько масляных фракций и гудрон.

Вакуумный газойль используется как сырье установок каталитического крекинга, гидрокрекинга или пиролиза и в некоторых случаях - термического крекинга с получением дистиллятного крекинг - остатка, направляемого далее на коксование с целью получения высококачественных нефтяных коксов.
