2 Описание технологических процессов переработки нефти, используемых в настоящее время


2.1 ЭЛОУ

Установка ЭЛОУ используется для удаления солей и воды из нефти перед подачей на переработку. Эффективное обессоливание позволяет значительно уменьшить коррозию технологического оборудования установок по переработке нефти, предотвратить дезактивацию катализаторов, улучшить качество топлив, нефтяного кокса, битумов и других продуктов.

Для разрушения водонефтяных эмульсий используют введение деэмульгаторов, которые, адсорбируясь на границе раздела, диспергируют и пептизируют природные эмульгаторы, тем самым снижая структурно-механическую прочность бронирующих слоев.

Наиболее широко в качестве деэмульгаторов используют поверхностноактивные вещества (ПАВ) - коллоиды (анионактивные, катионактивные, неиногоненные). Большое распространение получили неионогенные деэмульгаторы, из которых можно выделить водорастворимые (жидкие органические кислоты, алкилфенолы, органические спирты, блок-сополимеры этилен- и пропиленоксидов), нефтерастворимые (дипроксамин 157, оксафоры 1107 и 43, прохинор 2258, прогалит и водонефтерастворимые.

Для обессоливания нефти используют промывку пресной водой. При этом, как правило, подают до 1 % свежей пресной воды и 4-5% рециркулирующей.

Число ступеней обессоливания нефти (1,2 или 3) определяется свойствами исходной эмульсии и содержанием в ней солей. Чем больше ступеней в процессе обессоливания, тем меньше промывной воды требуется.

2.1.1 Одноступенчатая схема обессоливания

Нефть, в которую введены промывная вода, деэмульгатор и щелочь, прокачивается через теплообменник и пароподогреватель в электродегидратор. Обессоленная нефть проходит через теплообменник, холодильник и подается в резервуары обессоленной нефти. Вода, отделенная в электродегидраторах, направляется в нефтеотделитель для дополнительного отстоя. Уловленная нефть возвращается на прием сырьевого насоса, а вода сбрасывается в промышленную канализацию и передается на очистку.

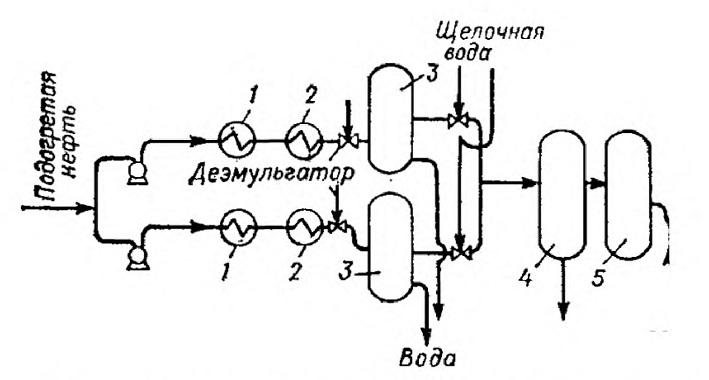

Рисунок 2.1 - Принципиальная технологическая схема одноступенчатого процесса
обессоливания нефти:
1 - теплообменники; 2 - подогреватели; 3 - отстойники термохимического обессоливания; 4 - электродегидратор 1 ступени; 5 - сборник обессоленной нефти



2.1.2 Двухступенчатая схема обессоливания



Нефть, в которую введены промывная вода, деэмульгатор и щелочь, насосом прокачивается через теплообменник и пароподогреватель в электродегидратор первой ступени. Здесь удаляется основная масса воды и солей (содержание их снижается в 810 раз). Из электродегидратора первой ступени нефть поступает в электродегидратор второй ступени для повторной обработки. Перед этим в нефть вновь подается вода.

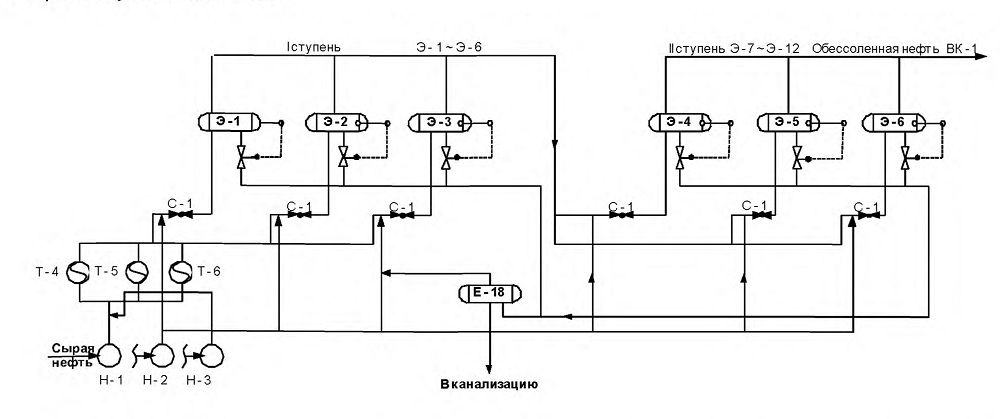

Рисунок 2.2 - Принципиальная технологическая схема двухступенчатого процесса обессоливания нефти при противоточной заливке проточной воды:
Н-1 - насос сырой нефти; Н-2 - насос подачи воды; Н-3 - насос подачи деэмульгатора; Т-4, Т-5, Т-6 - теплообменники нагрева С-1 - смесительные клапаны; Е-18 - емкость отстоя дренажной воды; Э - электродегидраторы.

2.1.3 Трехступенчатая схема обессоливания

Сырая нефть насосом прокачивается через теплообменники и паровые подогреватели, после чего поступает в электродегидраторы l-ой ступени. Для увеличения эффективности процесса обессоливания и обезвоживания перед сырьевым насосом в нефть вводится деэмульгатор, а после подогревателей - 1-2% раствор щелочи. Кроме этого, в нефть добавляется отстоявшаяся вода, которая отводится из электродегидратора III ступени и закачивается в инжекторный смеситель.

Нефть поступает в низ электродегидратора, выводится сверху через коллектор. Благодаря такому расположению устройств ввода и вывода нефти обеспечивается равномерность потока по всему сечению аппарата.

Из электродегидратора I ступени нефть направляется на II, а затем и на III ступень. При этом перед каждым электродегидратором в нефть вновь подается вода. Свежая вода подается только на III ступень.

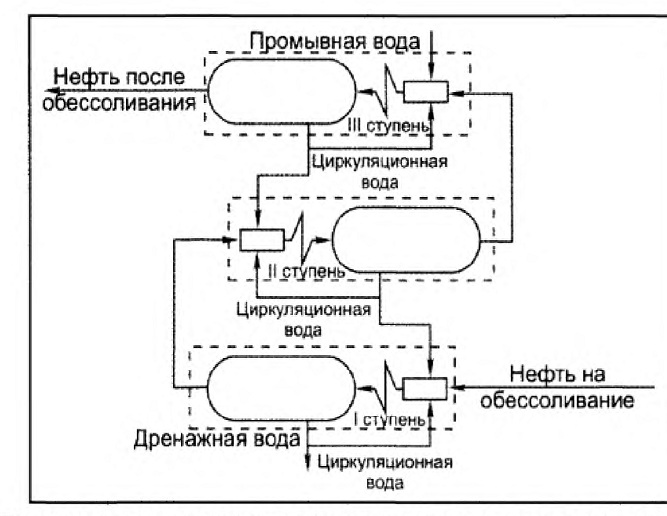

Рисунок 2.3 - Принципиальная технологическая схема трехступенчатого процесса обессоливания нефти при противоточной заливке проточной воды
Продуктом установки ЭЛОУ является обессоленная и обезвоженная нефть (~98% масс.), содержащая 3-4 мг/л солей и до 0,1% масс. воды.
