СХЕМА УПРАВЛЕНИЯ ОТЖАТИЕМ ТОКОПРИЕМНИКОВ ВАГОНОВ 81-740, 81-741 «РУСИЧ»





Схема управления отжатия ТР, предусматривает дистанционное отжатие токоприёмников двумя способами:

·    Включением тумблеров «Отжатие ТР 1-ая группа»-нечётныё вагоны, «Отжатие ТР 2-ая группа»- чётныё вагоны. Отжатие ТР произойдёт только при отсутствии высокого напряжения в силовой схеме.

·    В режиме ПВУ  ТР отжимаются как при наличии, так и при отсутствии высокого напряжения в силовой схемы.

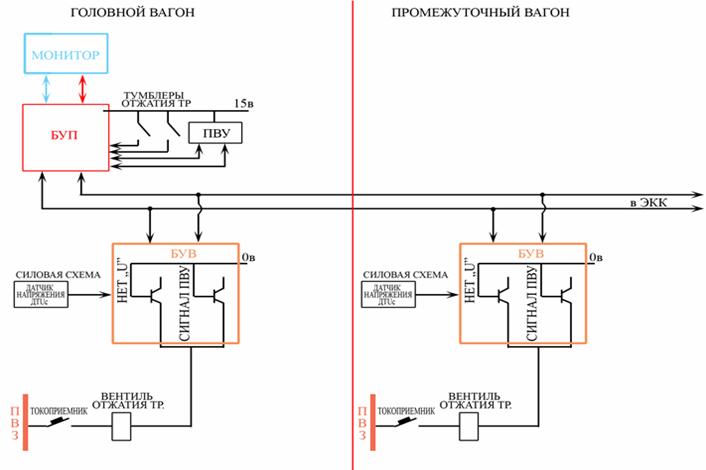

РАБОТА СХЕМЫ УПРАВЛЕНИЯ ОТЖАТИЕМ ТОКОПРИЕМНИКОВ ВАГОНОВ 81-740, 81-741 «РУСИЧ»





Отжимание ТР тумблерами «Отжатие ТР».

Для отжатия ТР необходимо активировать БУП, т.е. включить КРО или КРР и перевести (включить) тумблер(а) в положение отжат (вверх). Сформируется сигнал на отжатие ТР в БУП и будет передан по манчестерной шине в БУВ каждого вагона. При отсутствии высокого напряжения в силовой схеме ( БУВ получает информацию о наличии или отсутствии напряжения в силовой схеме от датчика напряжения) БУВ откроет ключи и вентиля отжатия ТР подключатся к проводу «0». но цепи в каждом вагоне: ПВЗ 75В; автомат ТР, ВТР и в вагоне, где БУВ получил сигнал на отжатие ТР, ключ БУВ; провод «0». При отжатие ТР, информация об отжатие ТР с сигнализатора давления пойдет в БУВ далее в БУП и на монитор в режиме ВО. (строка ТР прижат).

Отжимание ТР в режиме ПВУ.

Войти в режим ПВУ, и на вагоне(ах) включив кнопку №4 отжать ТР. Выйти в режим ВО через штатный режим, и убедится в отжатие ТР.
