Приложение H   Блок-схемы меню-

Трансмиттеры Модели
1700/2700 IS

H.1  Обзор

В данном приложении представлены блок-схемы меню для трансмиттера Модели 1500 AN:

•



Меню ProLink II

-



Меню конфигурирования – см. Рисунки H-1 и H-2

−



Рабочие меню – см. Рисунок H-3

•



Меню Коммуникатора – см. Рисунки с H-4 по H-8

•



Меню дисплея

-



Управление сумматорами и инвентаризаторами – см. Рисунок H-9

-



Меню обслуживания off-line: Информация о версии - см. Рисунок H 10

-



Меню обслуживания off-line: Конфигурирование – см. Рисунки H-11 и H-12

-



Меню обслуживания off-line: Моделирование (тест контура) – см. Рисунок H-13

-



Меню обслуживания off-line: Установка нуля – см. Рисунок H-14

Информация о кодах и сокращениях, используемых в дисплее, содержится в Приложении J.

Для установки нуля расходомера, тестирования контура и подстройки мА выхода, см. Главу 5.



H.2  Информация о версиях

Приведены блок-схемы меню для:

•



ПО трансмиттера версии 3.7

•



ПО базового процессора версии 2.1

•



ProLink II версии 2.1

•



275 HART Коммуникатор версии 3, DD версии 1

Для других версий  компонентов, меню могут незначительно отличаться.



Блок-схемы меню-Трансмиттеры Модели 1700/2700 IS  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

210

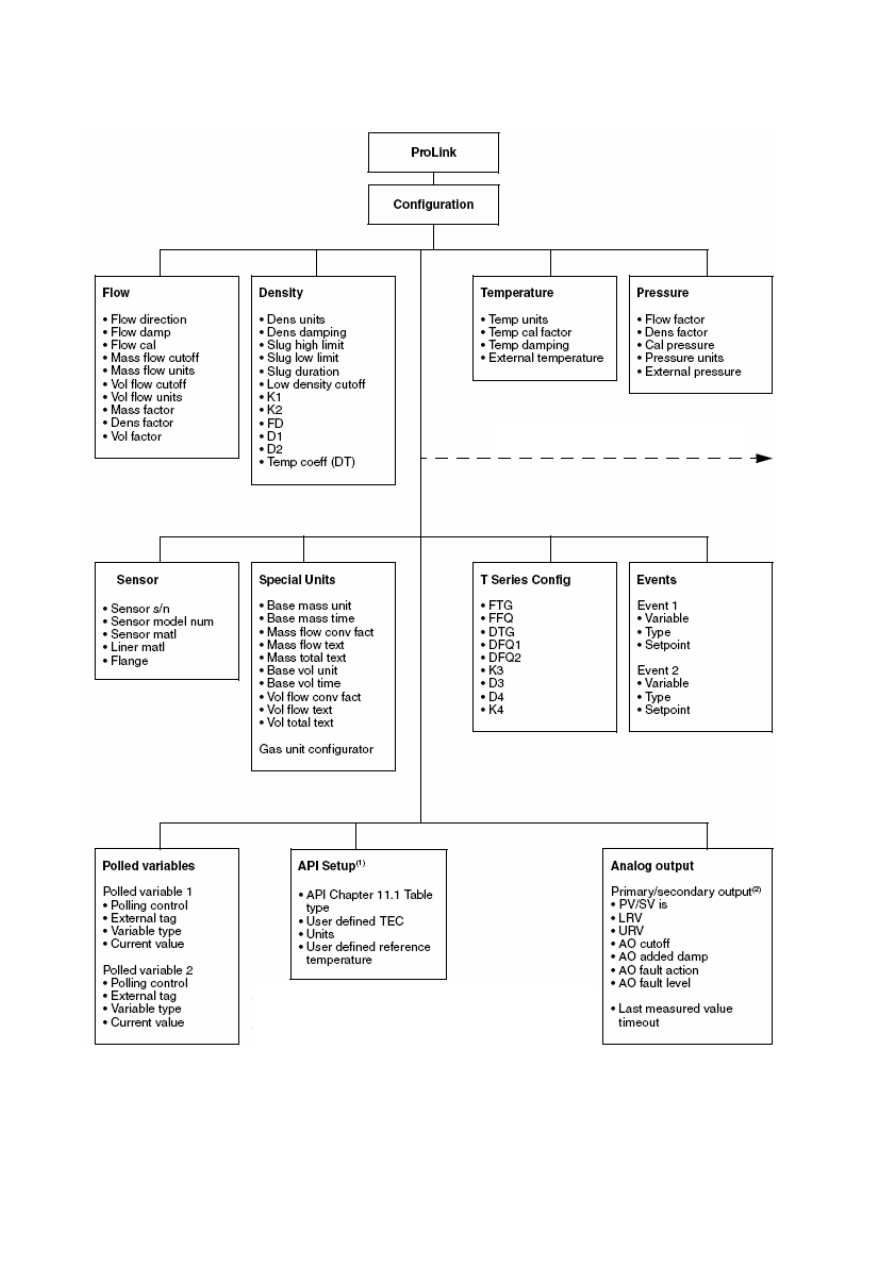

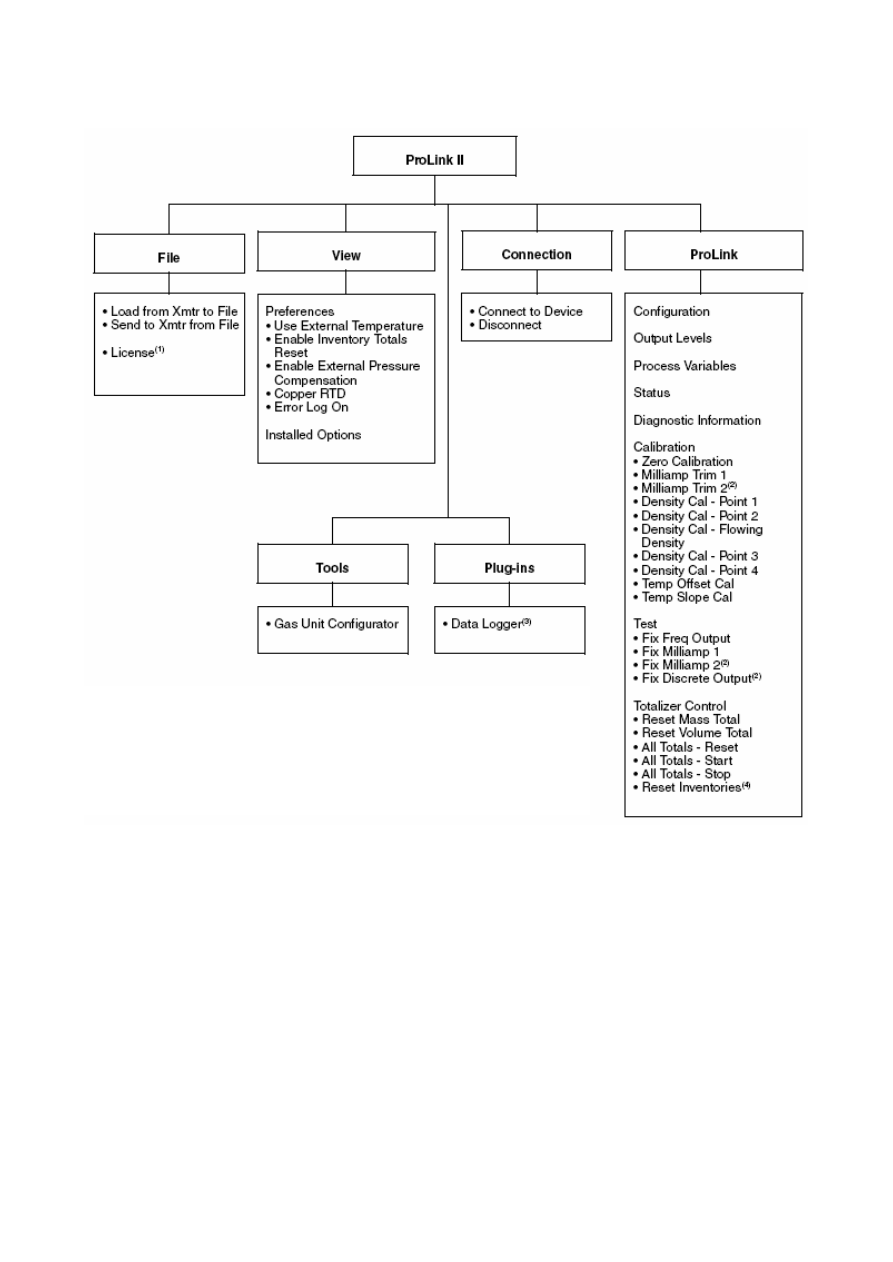

Рисунок H-1

Меню конфигурирования ProLink II











Другие пункты конфигурации

(1) Параметры установки API появляются лишь при
установленном приложении измерения нефтепродук-
тов
(2) Второй мА выход возможен лишь в трансмитте-
рах Модели 2700.

Блок-схемы меню-Трансмиттеры Модели 1700/2700 IS  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



211

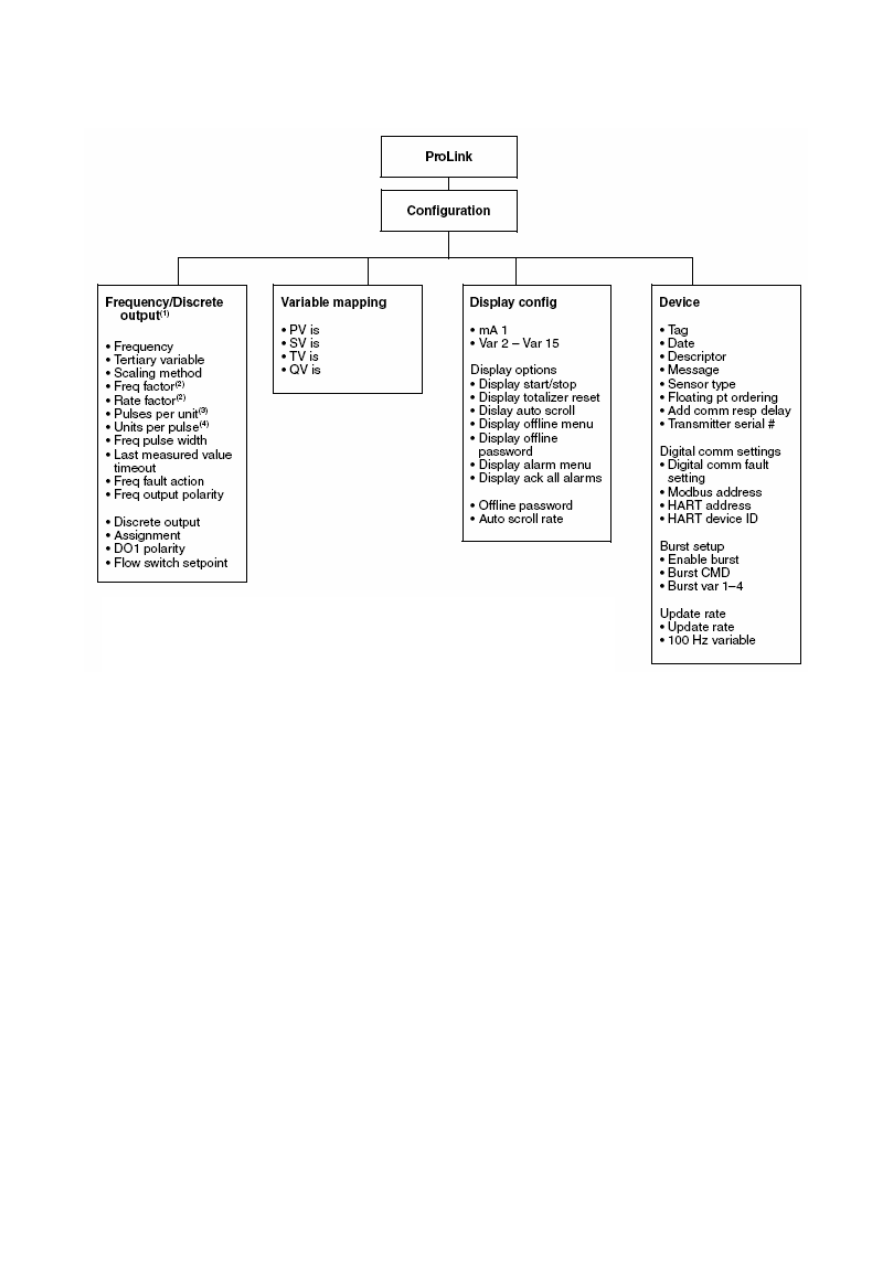

Рисунок H-2

Меню конфигурирования ProLink II (продолжение)







(1) Вариант дискретного выхода доступен только в трансмиттерах Модели 2700
(2) Выводится только при методе масштабирования, установленном в Frequency = Flow.
(3) Выводится только при методе масштабирования, установленном в Pulses/Unit.
(4) Выводится только при методе масштабирования, установленном в Units/pulses.













Блок-схемы меню-Трансмиттеры Модели 1700/2700 IS  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

212

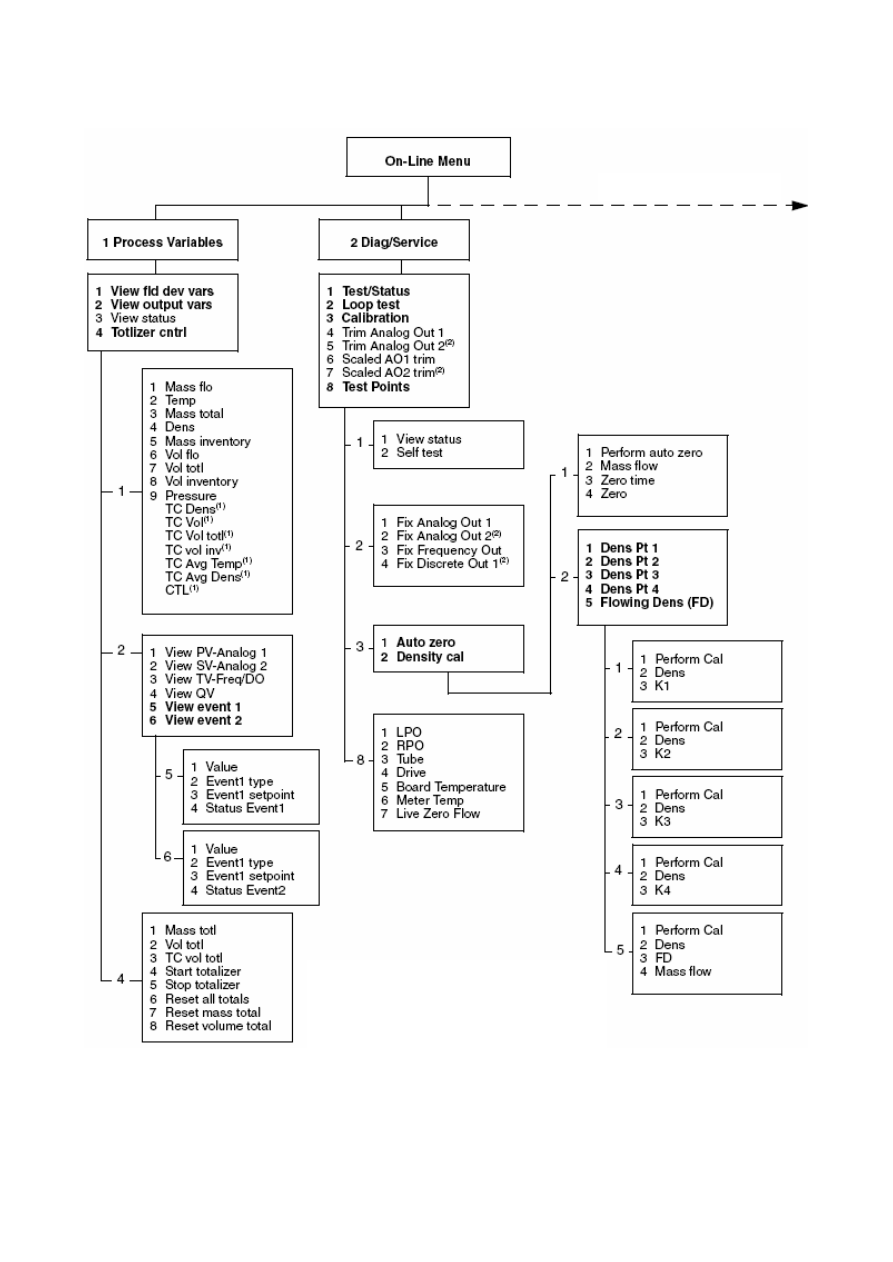

Рисунок H-3

Рабочие меню ProLink II






(1) Лицензирование предусмотрено не всеми версиями ProLink II.
(2) Варианты второго мА и дискретного выходов доступны только в трансмиттерах Модели 2700.
(3) Информация об использовании Data Logger (регистратор данных) содержится в руководстве на ProLink II.
(4) Возможность сброса инвентаризаторов существует только при соответствующем разрешении в меню
Preferences ProLink II.








Блок-схемы меню-Трансмиттеры Модели 1700/2700 IS  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



213

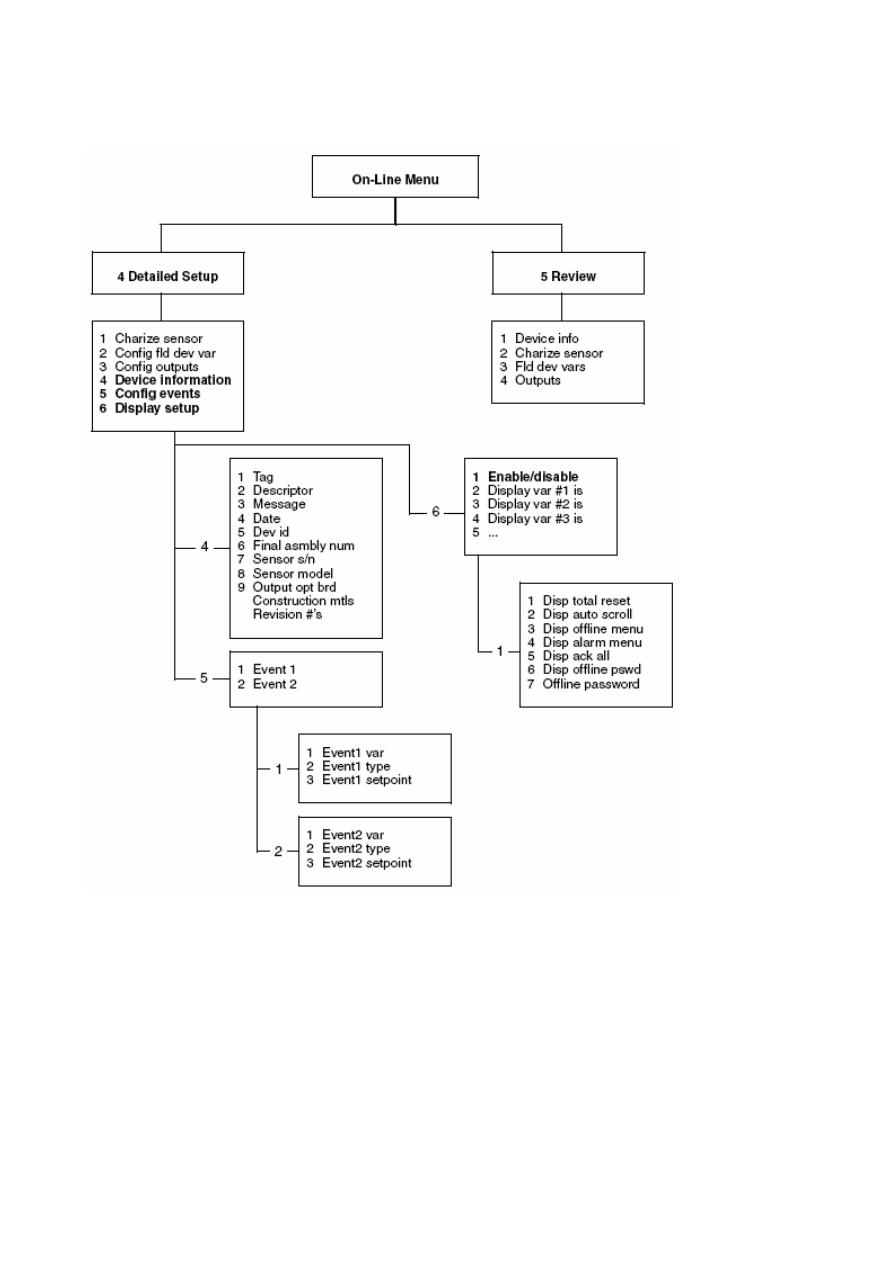

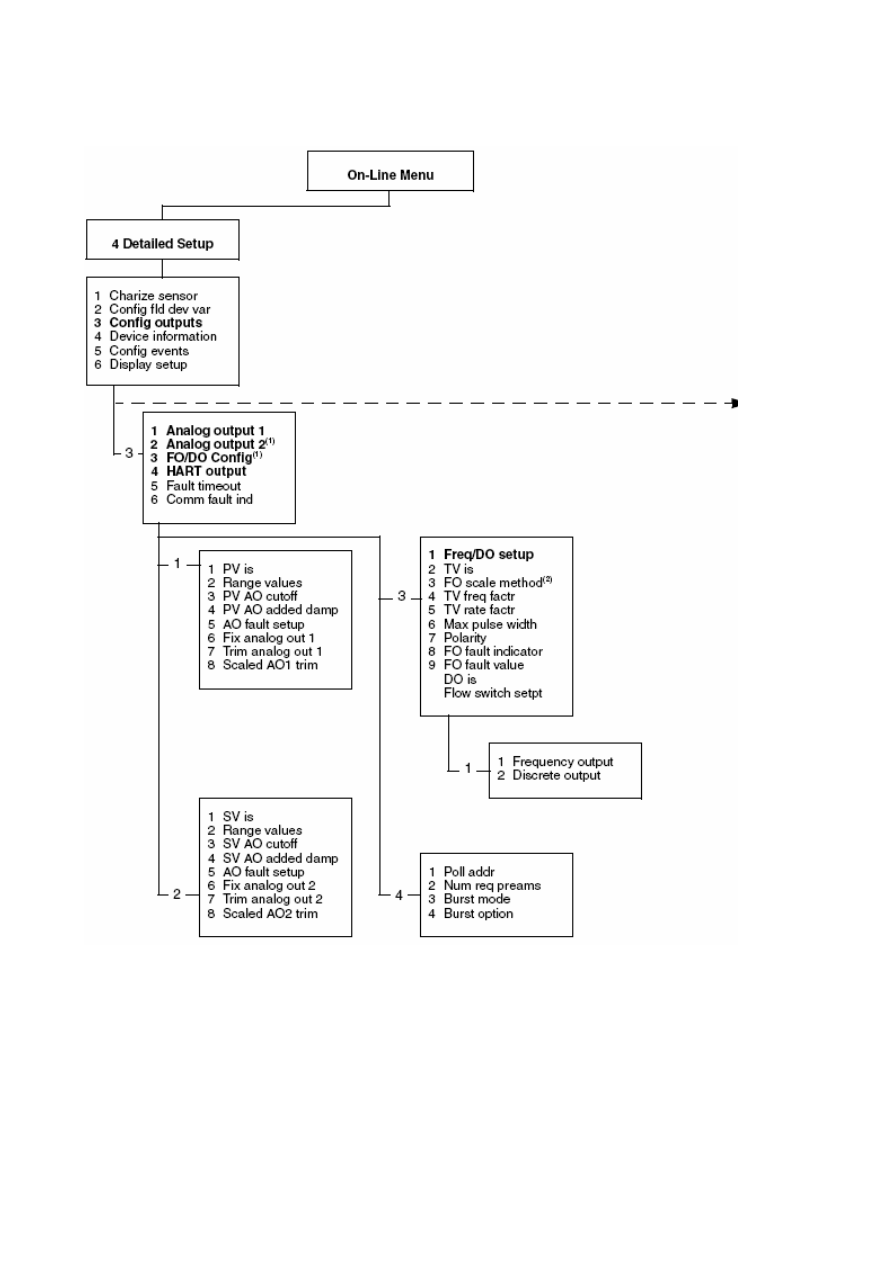

Рисунок H-4

Меню Коммуникатора










Дополнительные меню

(1)  API-связанные  параметры  появляются
лишь при доступности приложения измерения
нефтепродуктов

в

трансмиттере.

(2).  Варианты  второго  мА  выхода  и  дискрет-
ного  выхода  доступны  только  в  трансмитте-
рах Модели 2700.

Блок-схемы меню-Трансмиттеры Модели 1700/2700 IS  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

214

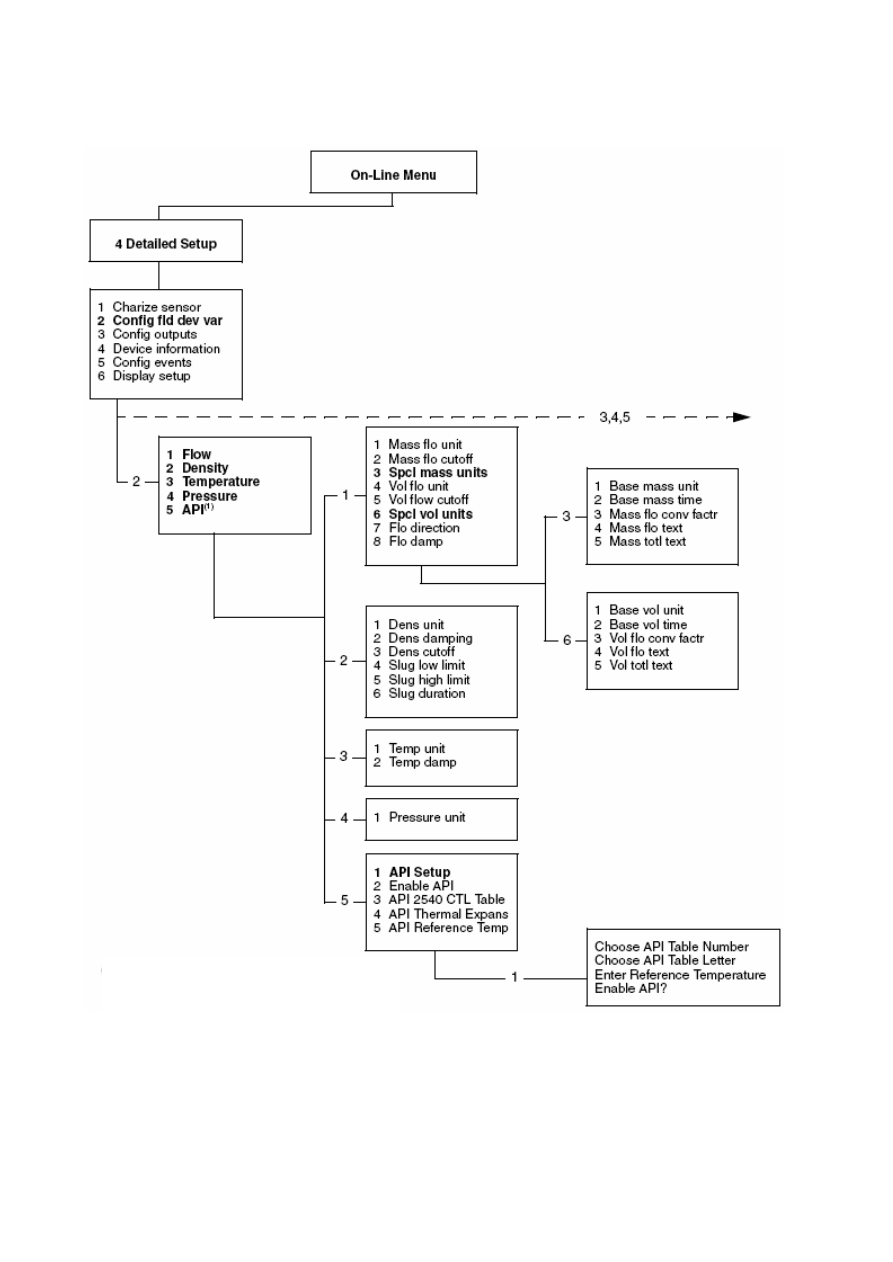

Рисунок H-5

Меню Коммуникатора (продолжение)













(1)  Выводятся  различные  параметры  расхода  и  плотности  в  зависимости  от  выбора  сенсора.  Номера  пунктов
меню

изменяются

соответственно.

Дополнительная

информация

содержится

в

Разделе

6.2.

(2)  При  установке  Update  Rate  в  значение  Special,  параметр  Update  Rate  Var  приводится  непосредственно  под
Update Rate. Номера пунктов меню изменяются соответственно.





Блок-схемы меню-Трансмиттеры Модели 1700/2700 IS  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



215

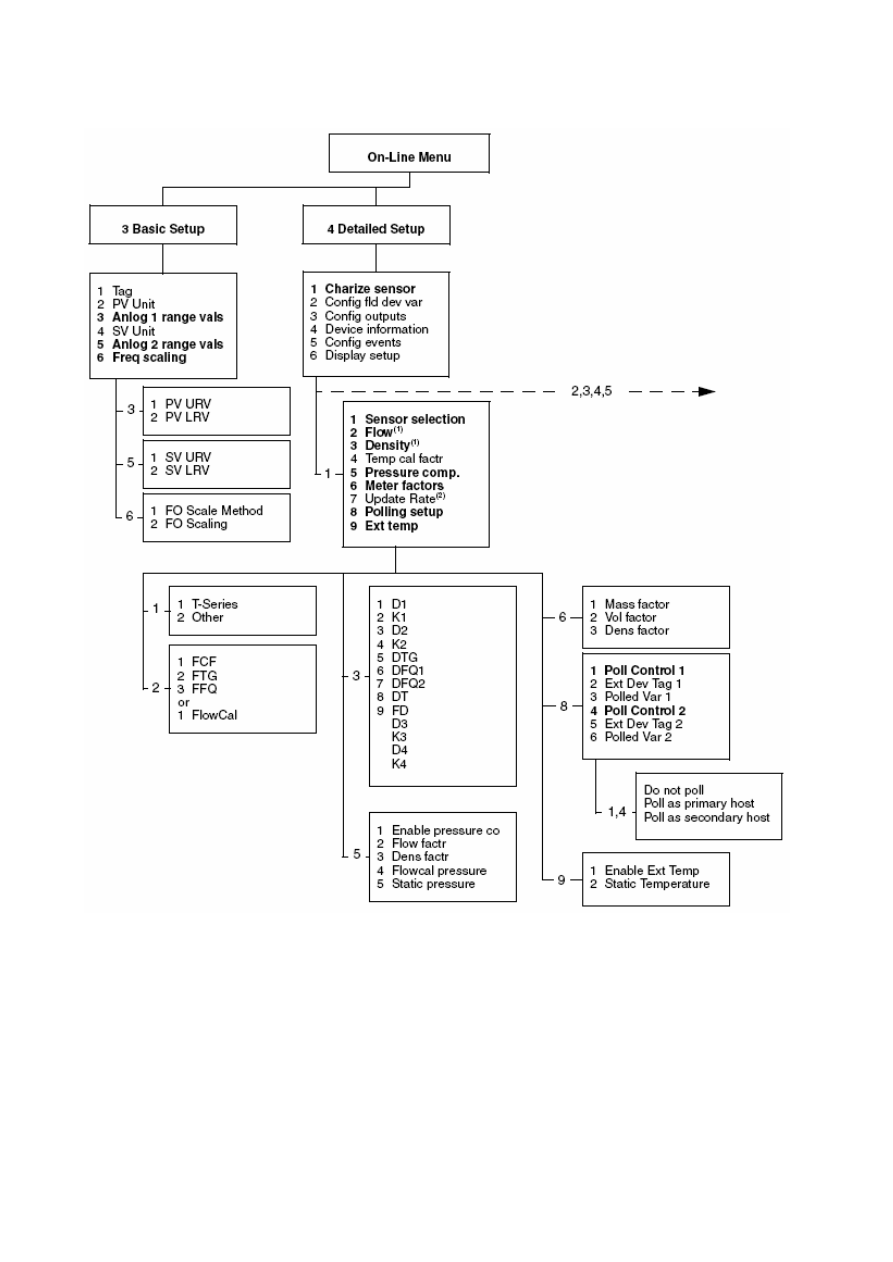

Рисунок H-6

Меню Коммуникатора (продолжение)









(1)  API-связанные  параметры  появляются
лишь при доступности приложения измерения
нефтепродуктов в трансмиттере.

Блок-схемы меню-Трансмиттеры Модели 1700/2700 IS  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

216

Рисунок H-7

Меню Коммуникатора (продолжение)








(1) Варианты дискретного выхода доступны только в трансмиттерах Модели 2700.
(2) В зависимости от выбранного метода масштабирования, выводятся различные параметры частотного выхо-
да.



Блок-схемы меню-Трансмиттеры Модели 1700/2700 IS  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



217

Рисунок H-8

Меню Коммуникатора (продолжение)









Блок-схемы меню-Трансмиттеры Модели 1700/2700 IS  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

218

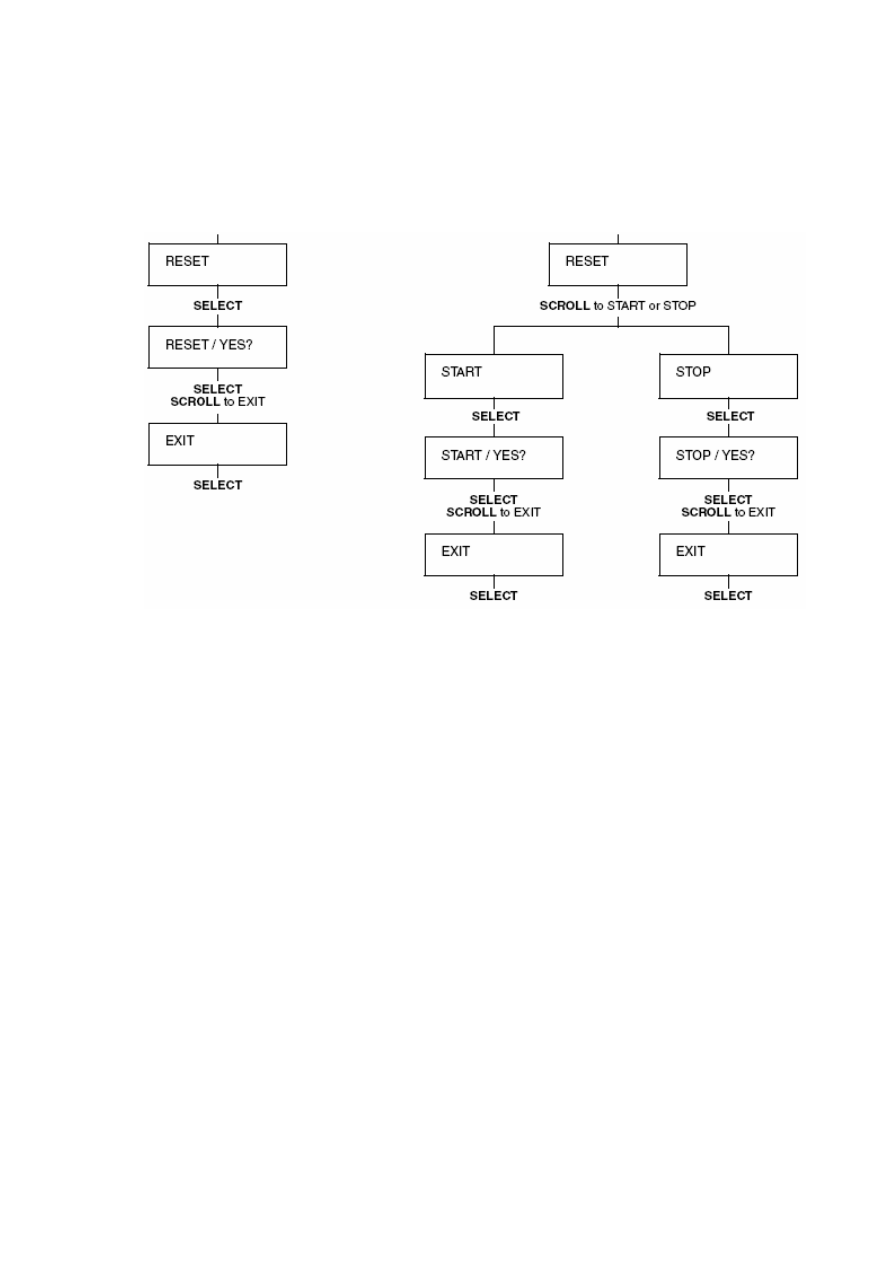

Рисунок H-9

Меню дисплея –Управление сумматорами и инвентаризаторами















(1)  Трансмиттер  должен  быть  сконфигурирован  для  разрешения  сброса  сумматоров  с  дисплея.  См.  Раздел
8.14.1.
(2) Трансмиттер должен быть сконфигурирован для разрешения запуска и остановки сумматоров с дисплея. См.
Раздел 8.14.1.






Сброс сумматора

(1)



SCROLL до конкретного сумматора

SELECT

При необходимости, введите пароль

Запуск/Останов всех сумматоров и инвентаризаторов

(2)



SCROLL до конкретного сумматора

SELECT

При необходимости, введите пароль

Блок-схемы меню-Трансмиттеры Модели 1700/2700 IS  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



219

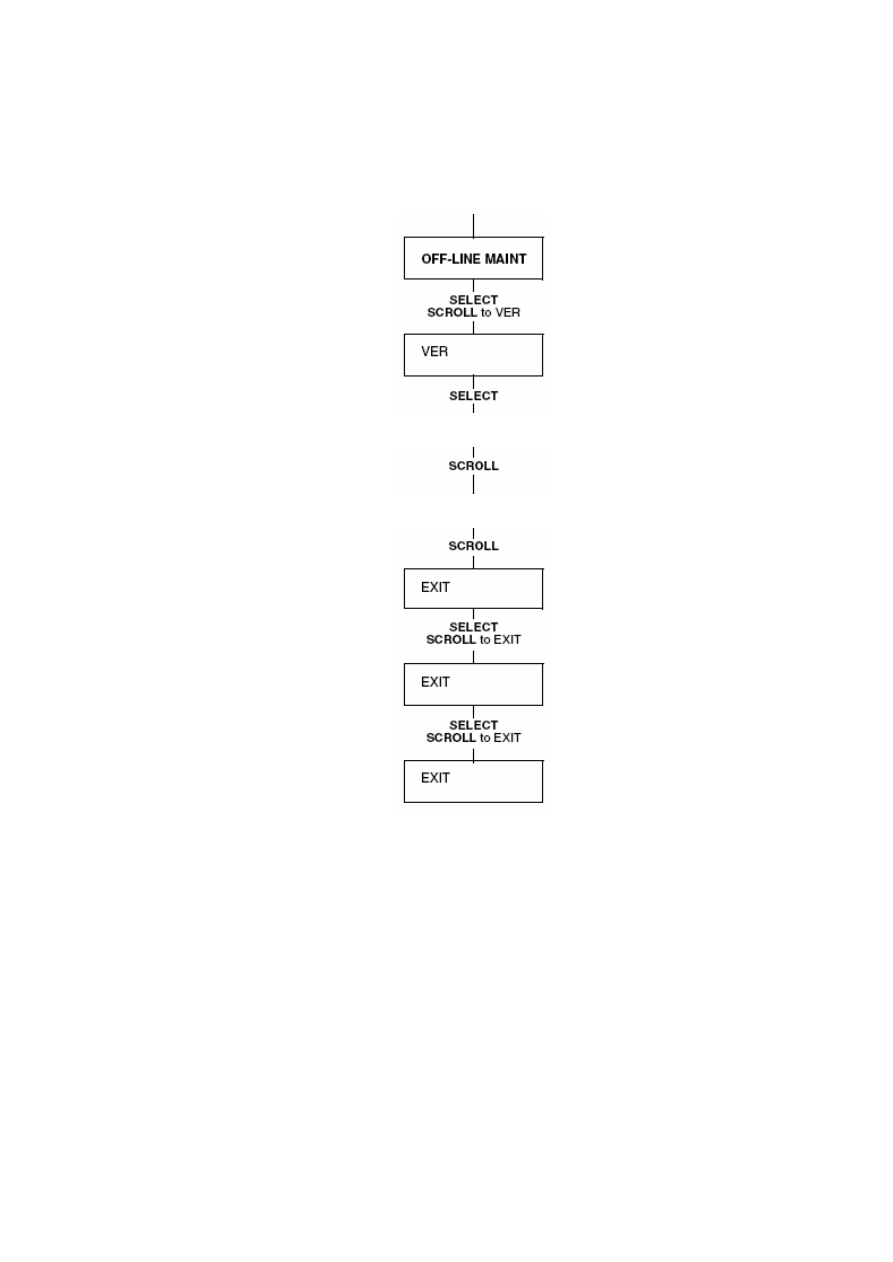

Рисунок H-10  Меню дисплея – Обслуживание – Информация о версии















Одновременно активируйте

SCROLL и SELECT

SCROLL до OFF-LINE MAINT

Версия ПО трансмиттера

Версия ПО базового процессора

Блок-схемы меню-Трансмиттеры Модели 1700/2700 IS  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

220

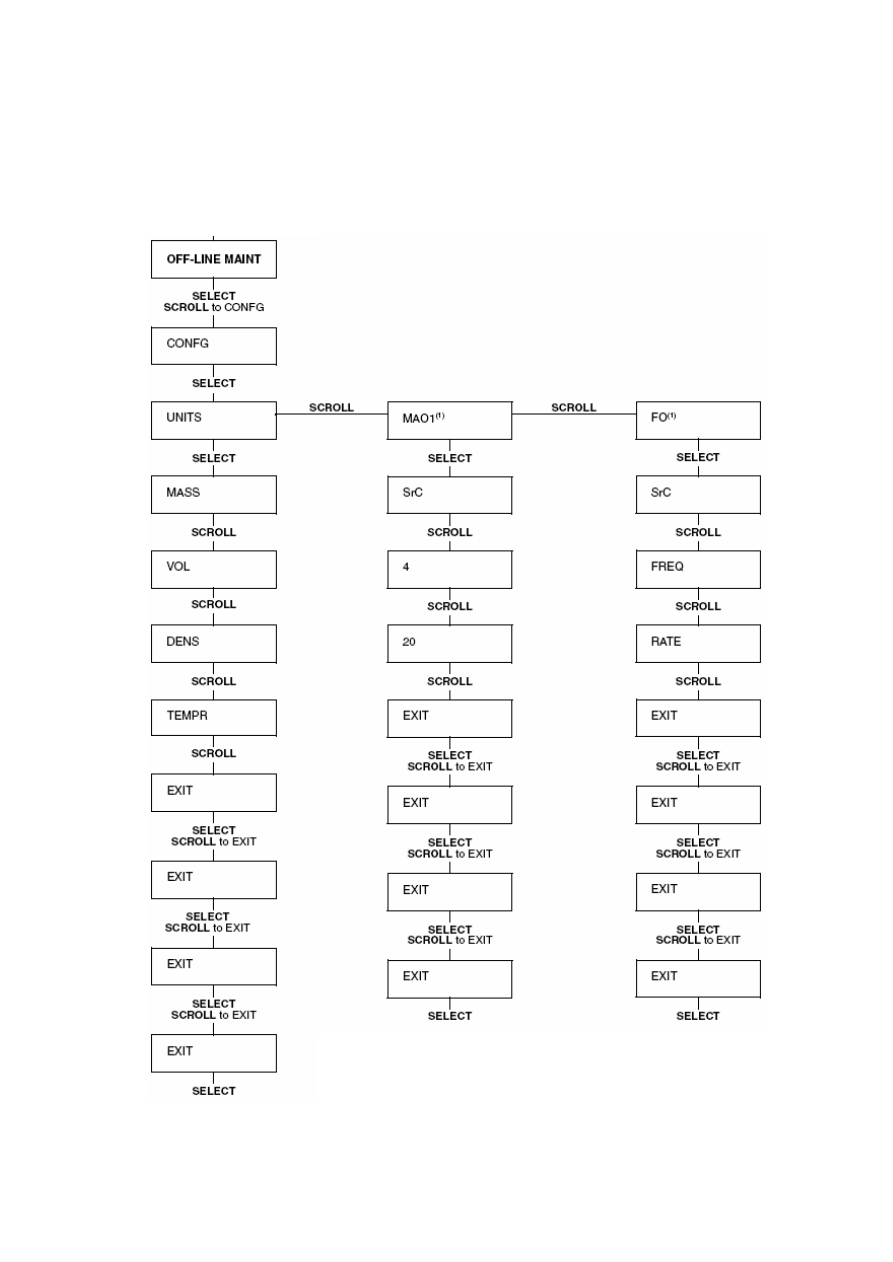

Рисунок H-11  Меню дисплея – Обслуживание - Конфигурирование: Единицы измерения, мА выход(ы),
частотный выход(ы)















(1)  Вторым  вариантом  конфигурации  всегда  является  МАО1.  В  зависи-
мости от Модели и конфигурации трансмиттера, следующим вариантом
может  быть  MAO2,  FO  или  DO1.  MAO2  конфигурируется  аналогично
MAO1. Конфигурация DO приведена на Рисунке H-12.

Одновременно активируйте

SCROLL и SELECT

SCROLL до OFF-LINE MAINT

Блок-схемы меню-Трансмиттеры Модели 1700/2700 IS  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



221

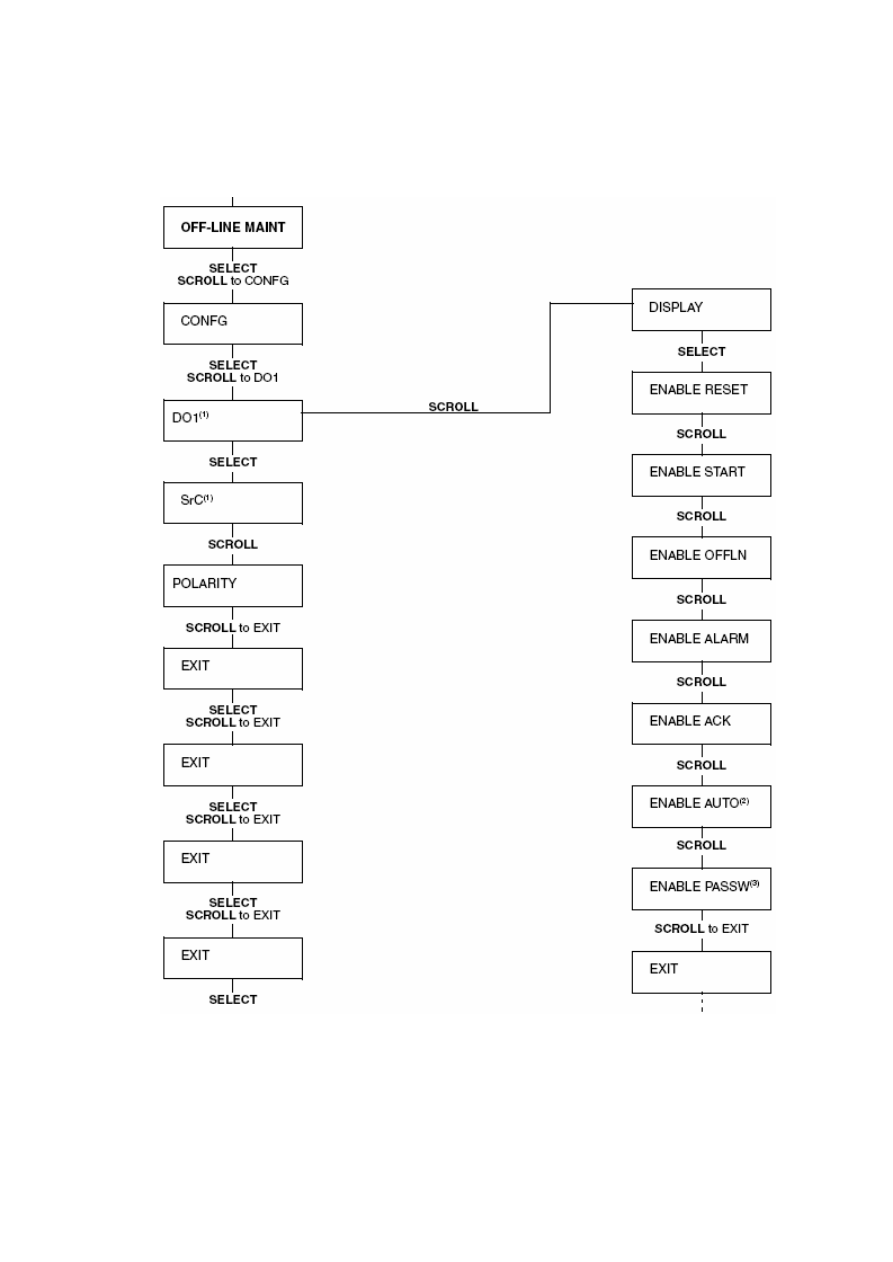

Рисунок H-12  Меню дисплея – Обслуживание – Конфигурирование: Дискретный выход, дисплей












(1) Если SrC установлен в Flowswitch (FLSWT), параметр уставки выводится непосредственно за SrC.
(2) При разрешении автопрокрутки, параметр Scrool rate выводится непосредственно за Enable Auto.
(3) При разрешении пароля, параметр Change Password выводится непосредственно за Enable Passw.


Одновременно активируйте

SCROLL и SELECT

SCROLL до OFF-LINE MAINT

Блок-схемы меню-Трансмиттеры Модели 1700/2700 IS  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

222

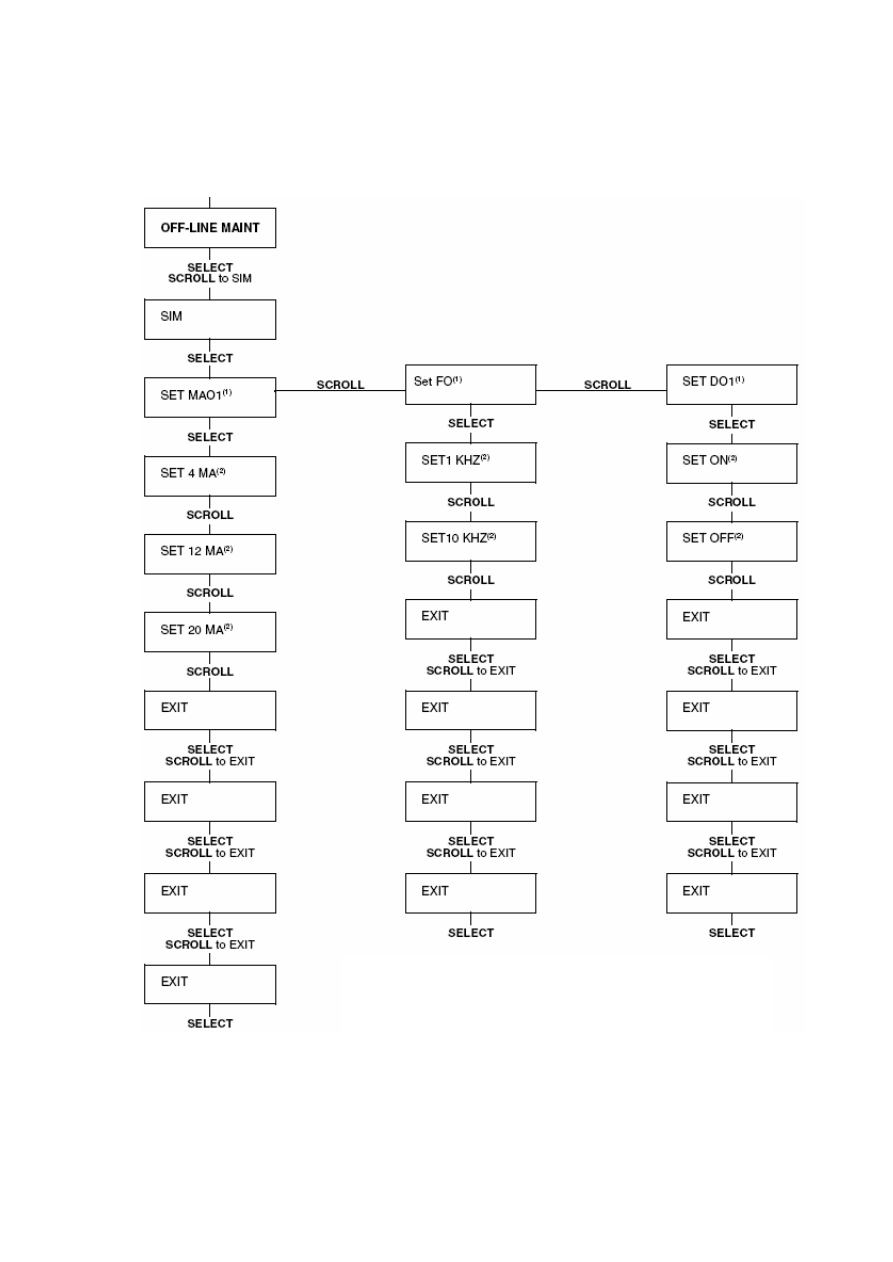

Рисунок H-13  Меню дисплея – Моделирование (тест контура)












(1)  Первая  опция  моделирования  всегда  МАО1.  В  зависимости  от  модели  и  конфигурации  трансмиттера,  сле-
дующими опциями могут быть MAO2, FO или DO1. Тестирование контура для МАО2 аналогично тестирова-
нию контура МАО1.
(2) Активируйте SELECT для начала моделирования. Во время моделирования по верхней строке дисплея дви-
гаются точки. Для завершения моделирования, вновь активируйте SELECT.




Одновременно активируйте

SCROLL и SELECT

SCROLL до OFF-LINE MAINT

Блок-схемы меню-Трансмиттеры Модели 1700/2700 IS  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



223

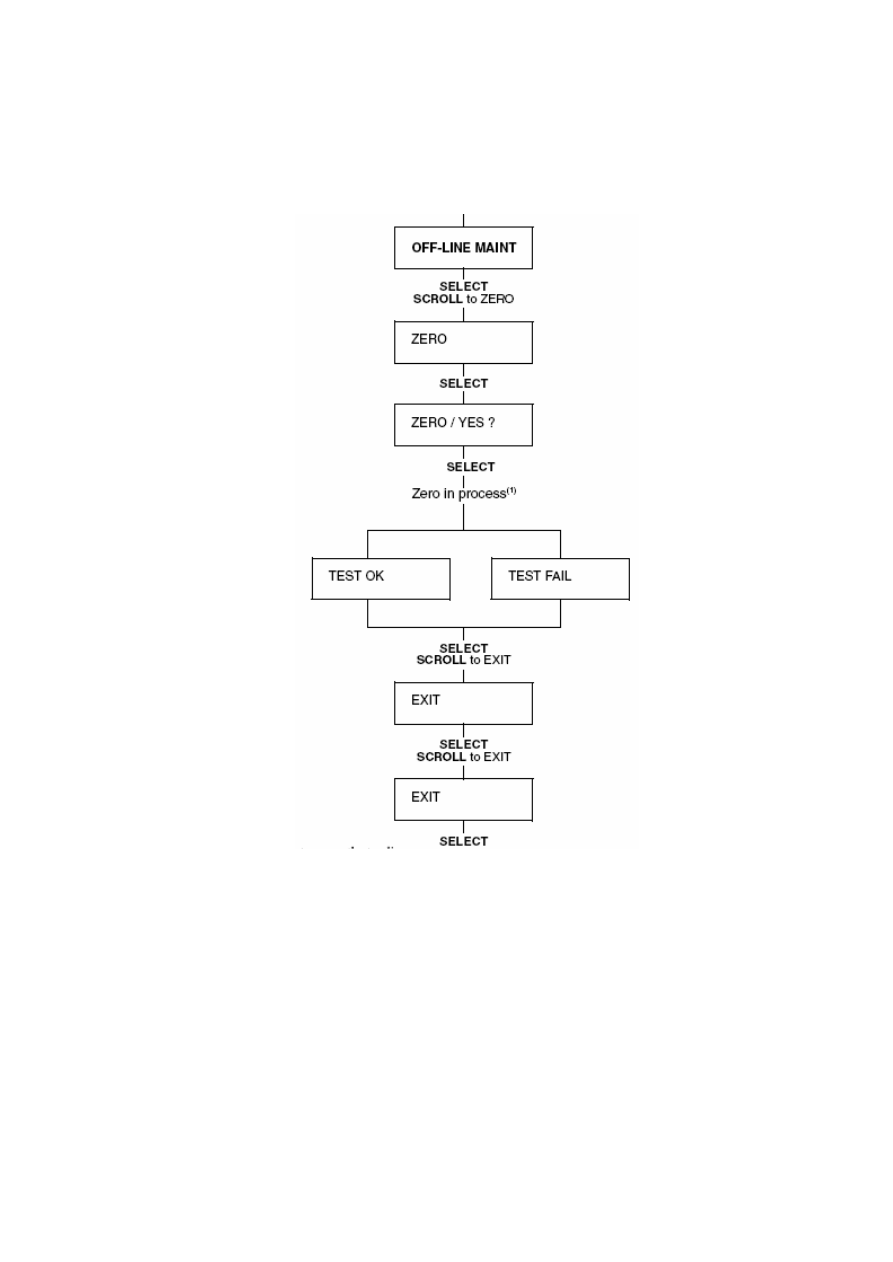

Рисунок H-14  Меню дисплея – Установка нуля















(1) Во время процесса установки нуля, по верхней строке дисплея движутся точки, а светодиод состояния горит
жёлтым.



Одновременно активируйте

SCROLL и SELECT

SCROLL до OFF-LINE MAINT
