Массовые расходомеры Micro Motion серий 1000 и 2000. Руководство - часть 15

Блок-схемы меню-Трансмиттеры Модели 1700/2700 IS  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

224





Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

225

Приложение I   Блок-схемы меню-

Трансмиттеры Модели
1700/2700 CIO

I.1

Обзор

В данном приложении представлены блок-схемы меню для трансмиттера Модели 1500 AN:

•



Меню ProLink II

-



Меню конфигурирования – см. Рисунки I-1 и I-2

−



Рабочие меню – см. Рисунок I-3

•



Меню Коммуникатора – см. Рисунки с I-4 по I-8

•



Меню дисплея

-



Управление сумматорами и инвентаризаторами – см. Рисунок I-9

-



Меню обслуживания off-line: Информация о версии - см. Рисунок I 10

-



Меню обслуживания off-line: Конфигурирование – см. Рисунки I-11 и I-12

-



Меню обслуживания off-line: Моделирование (тест контура) – см. Рисунок I-13

-



Меню обслуживания off-line: Установка нуля – см. Рисунок I-14

Информация о кодах и сокращениях, используемых в дисплее, содержится в Приложении J.

Для установки нуля расходомера, тестирования контура и подстройки мА выхода, см. Главу 5.



I.2

Информация о версиях

Приведены блок-схемы меню для:

•



ПО трансмиттера версии 4.0

•



ПО базового процессора версии 2.1

•



ProLink II версии 2.1

•



275 HART Коммуникатор версии 3, DD версии 1

Для других версий  компонентов, меню могут незначительно отличаться.



Блок-схемы меню-Трансмиттеры Модели 1700/2700 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

226

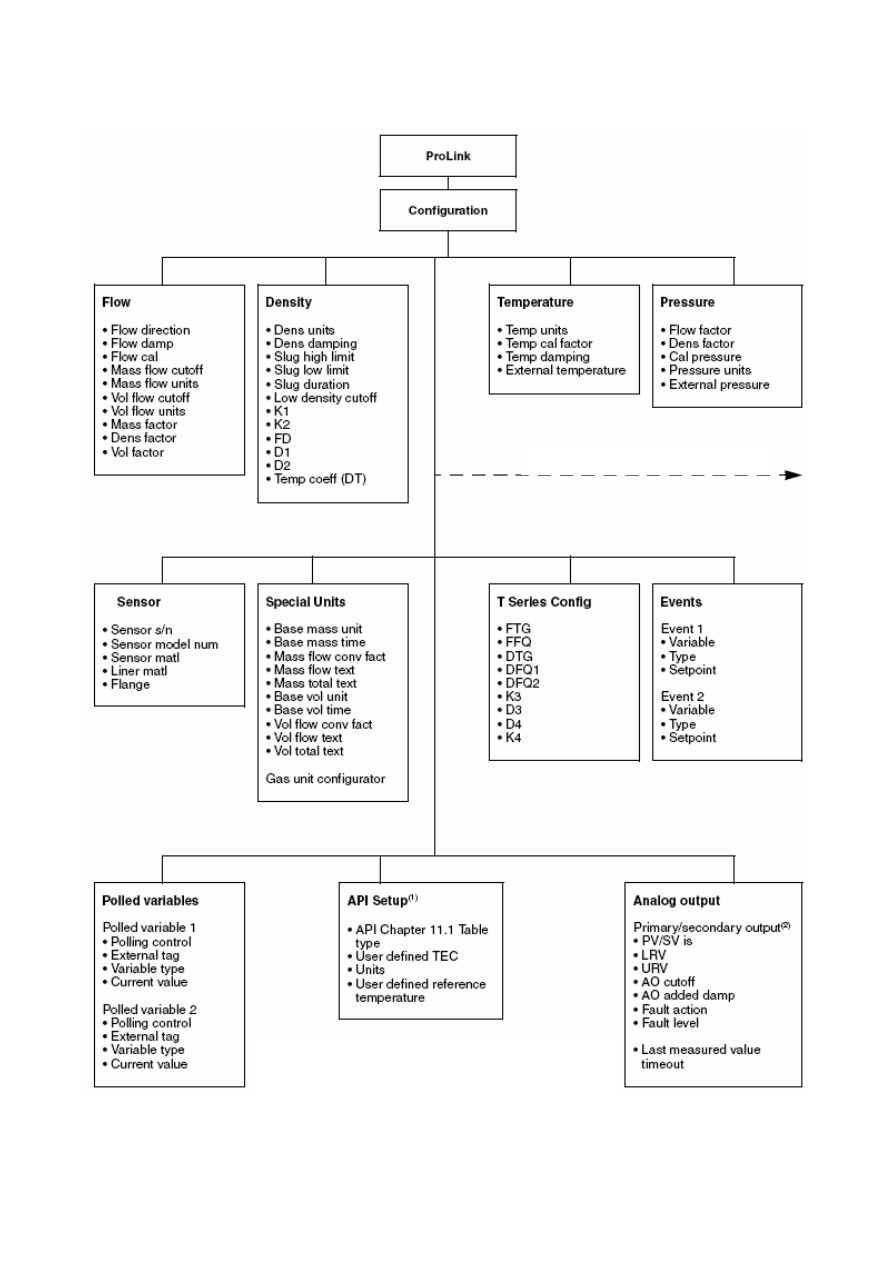

Рисунок I-1

Меню конфигурирования ProLink II








Другие пункты конфигурации

(1) Параметры установки API появляются лишь при
установленном приложении измерения нефтепродуктов
(2) Второй мА выход возможен лишь при конфигуриро-
вании Канала В на мА выход.

Блок-схемы меню-Трансмиттеры Модели 1700/2700 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



227

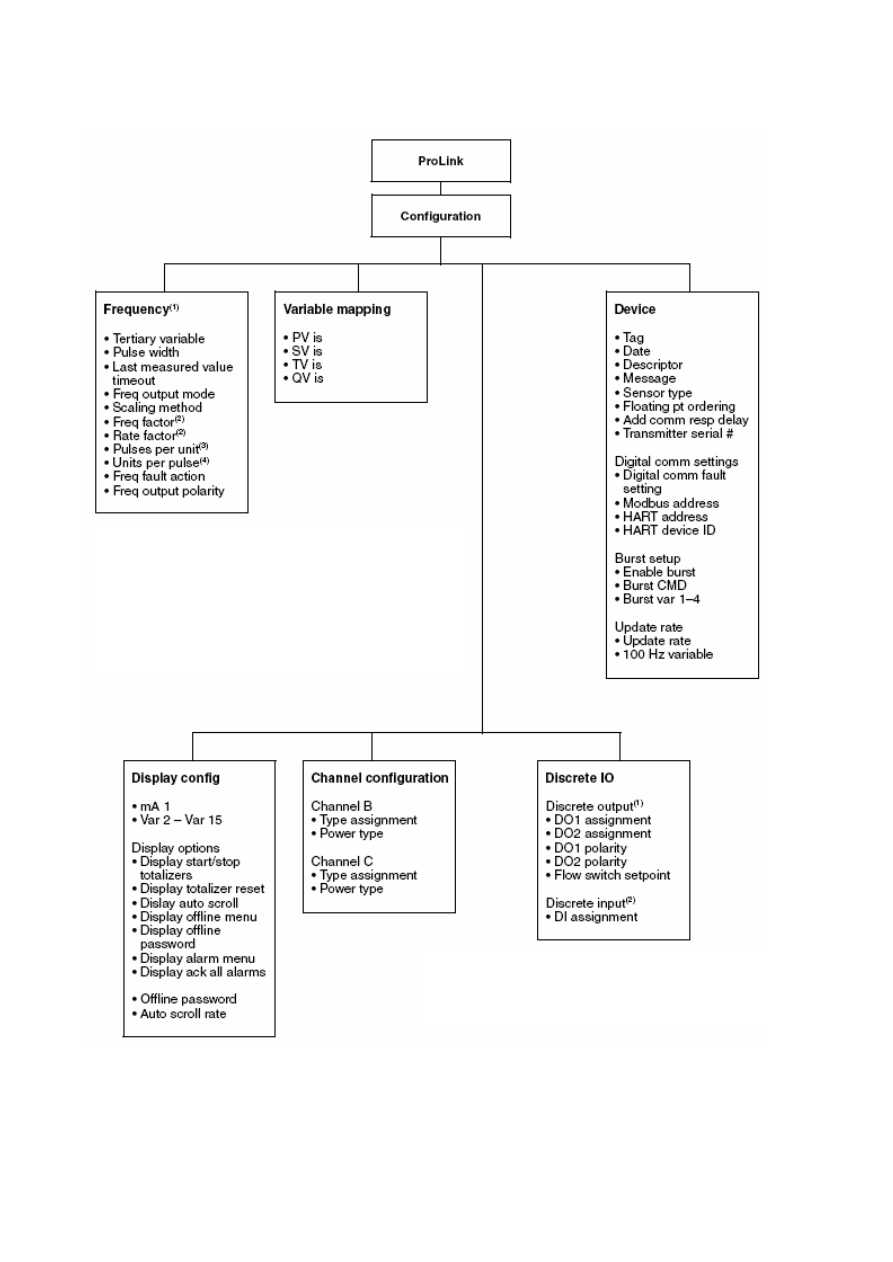

Рисунок I-2

Меню конфигурирования ProLink II (продолжение)









(1)  Варианты  дискретного  выхода  доступны  лишь
при конфигурировании канала на дискретный выход.
(2). Варианты дискретного входа доступны лишь при
конфигурировании канала на дискретный вход.

(1) Варианты частотного выхода доступны только при
конфигурировании канала на частотный выход.
(2) Выводится только при методе масштабирования, уста-
новленном в Frequency = Flow.
(3) Выводится только при методе масштабирования, уста-
новленном в Pulses/Unit.
(4) Выводится только при методе масштабирования, уста-
новленном в Units/pulses.

Блок-схемы меню-Трансмиттеры Модели 1700/2700 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

228

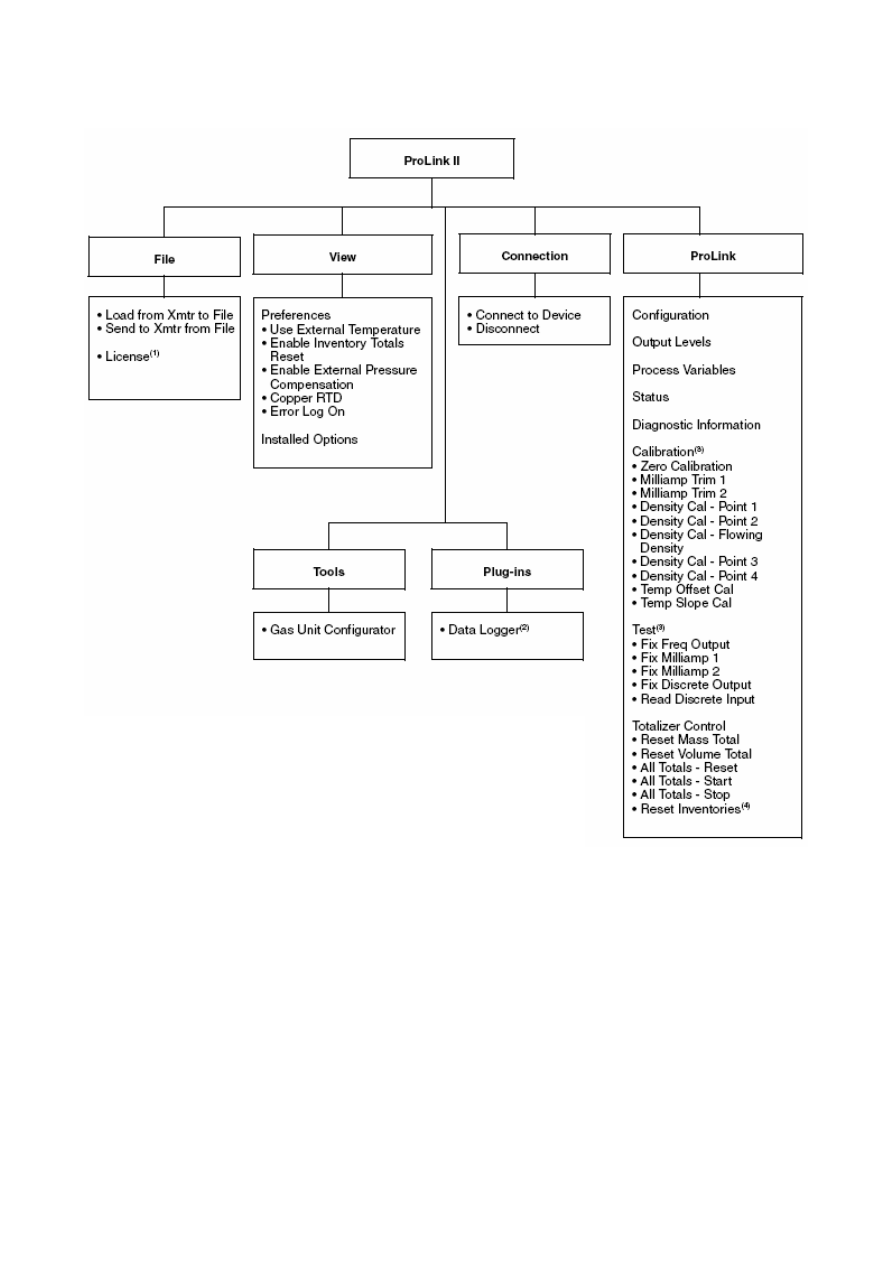

Рисунок I-3

Рабочие меню ProLink II







(1) Лицензирование предусмотрено не всеми версиями ProLink II.
(2) Информация об использовании Data Logger (регистратор данных) содержится в руководстве на ProLink II.
(3) Выводятся различные варианты калибровки и тестирования в зависимости от конфигурации канала.
(4) Возможность сброса инвентаризаторов существует только при соответствующем разрешении в меню
Preferences ProLink II.





Блок-схемы меню-Трансмиттеры Модели 1700/2700 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



229

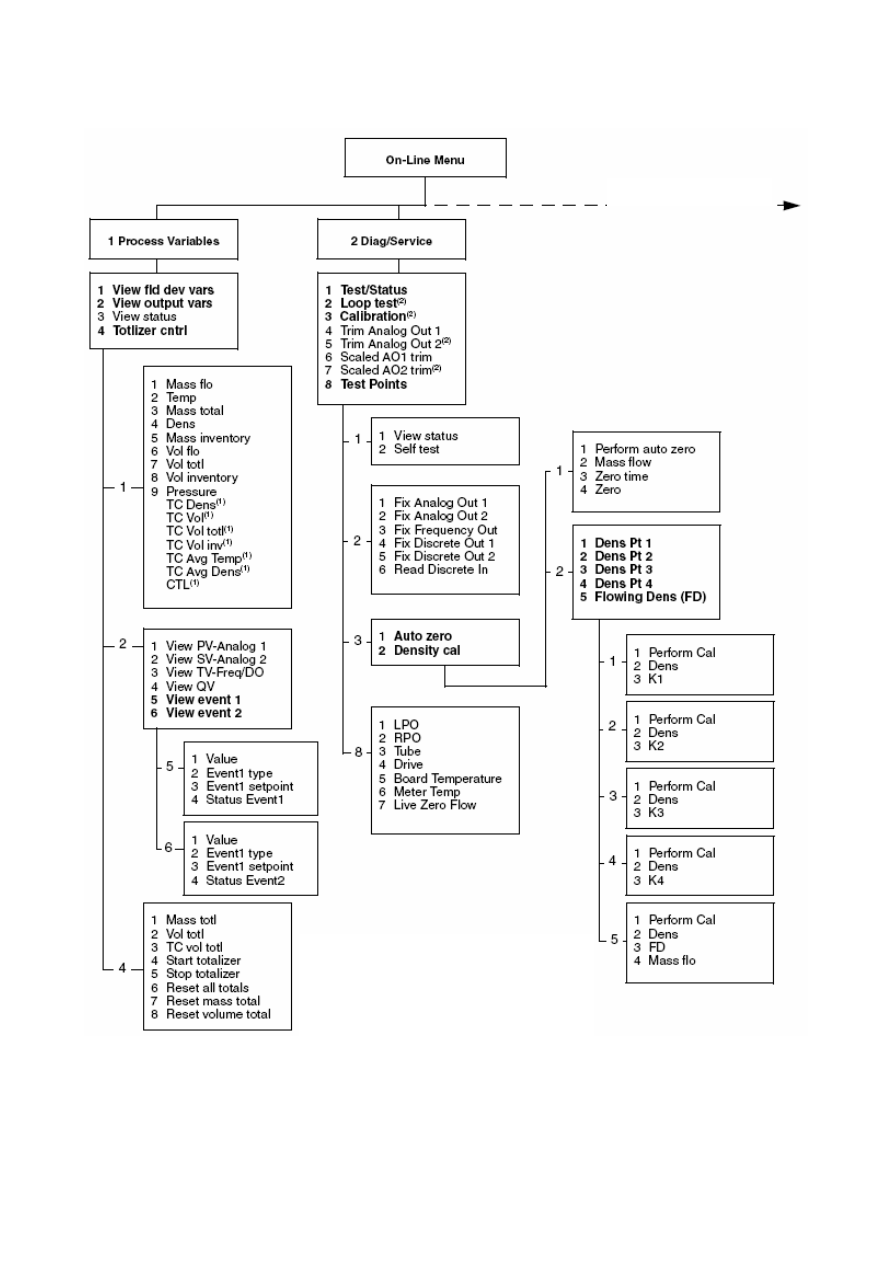

Рисунок I-4

Меню Коммуникатора










(1) API-связанные параметры появляются
лишь при доступности приложения измере-
ния нефтепродуктов в трансмиттере.
(2). В зависимости от конфигурации канала,
выводятся различные варианты тестирования
контура, подстройки и калибровки.

Дополнительные меню

Блок-схемы меню-Трансмиттеры Модели 1700/2700 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

230

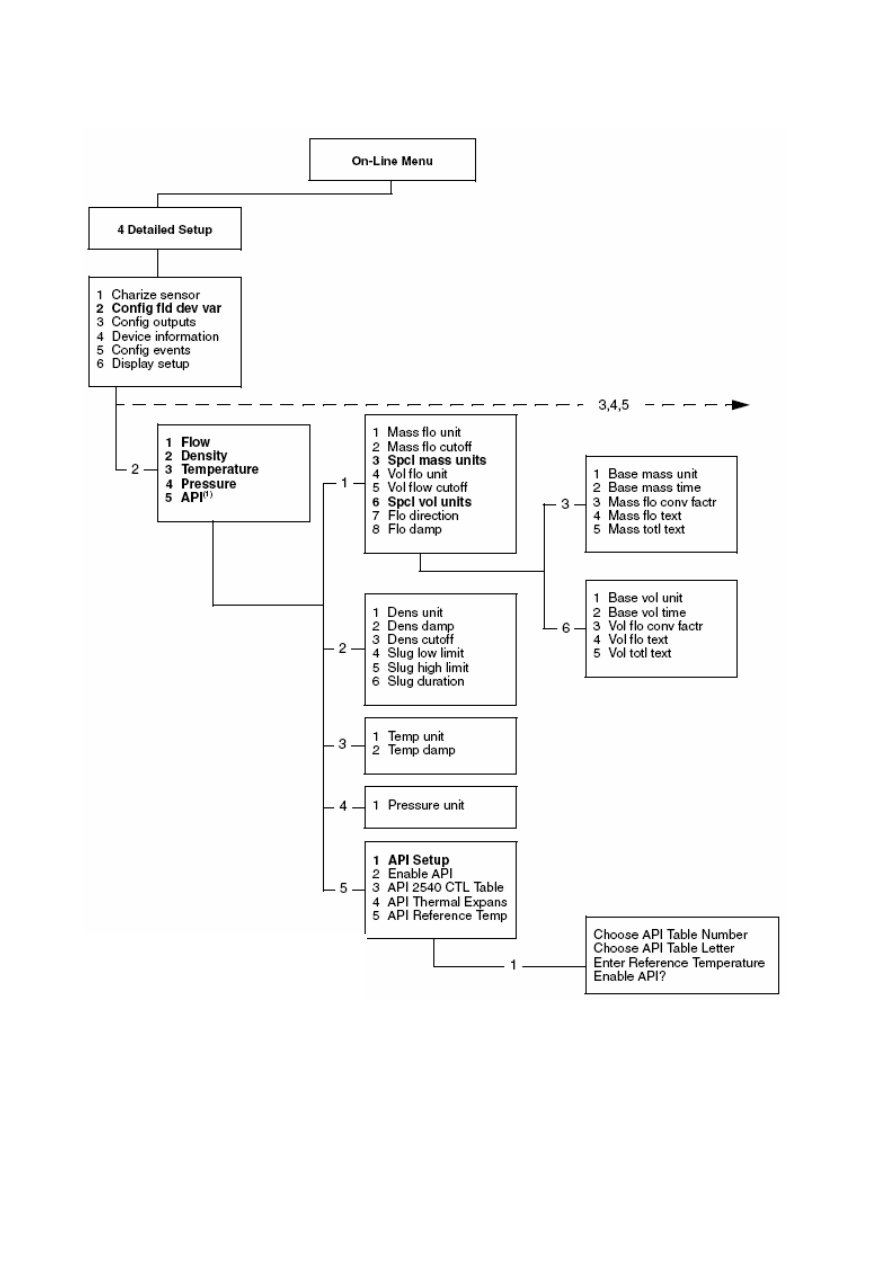

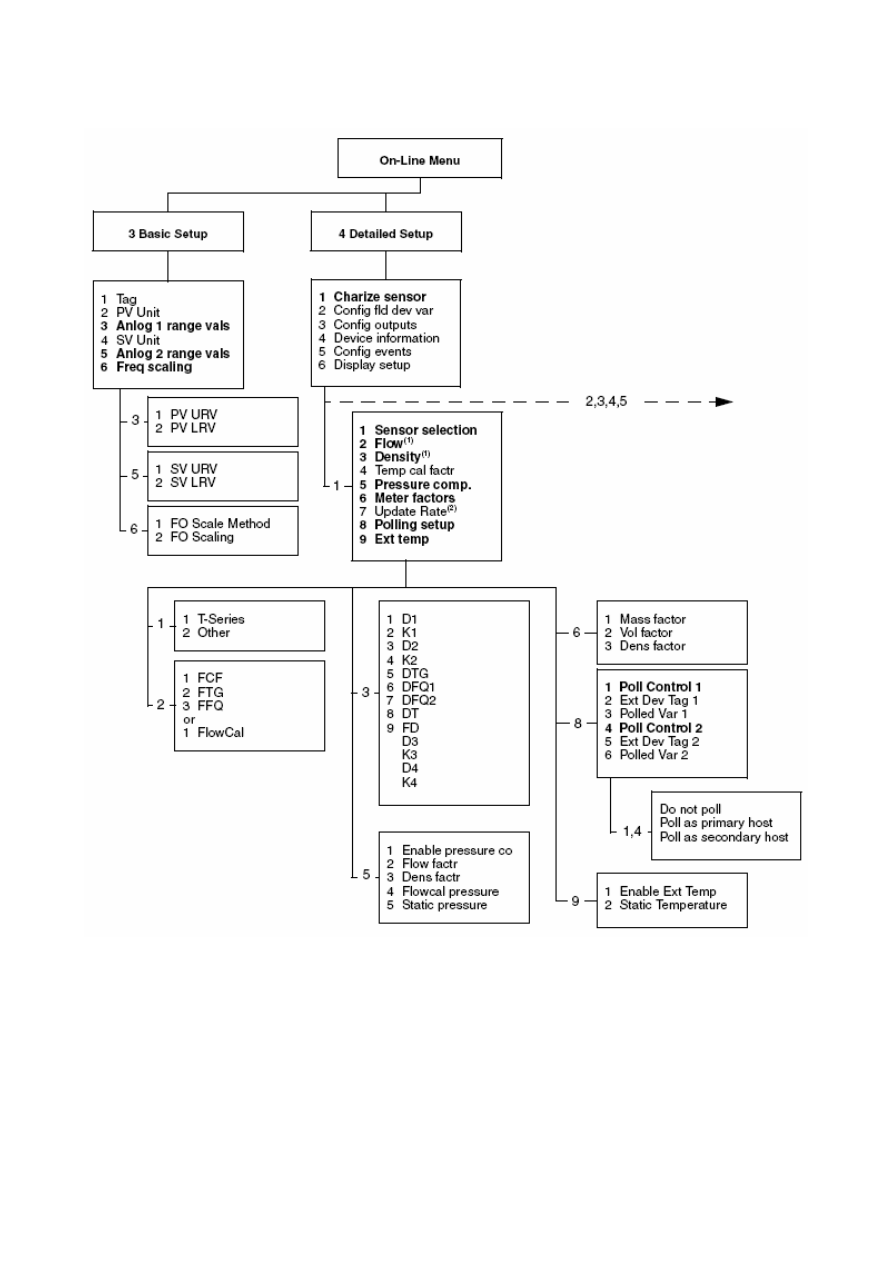

Рисунок I-5

Меню Коммуникатора (продолжение)

















(1)  Выводятся  различные  параметры  расхода  и  плотности  в  зависимости  от
выбора сенсора. Номера пунктов меню изменяются соответственно. Дополни-
тельная

информация

содержится

в

Разделе

6.2.

(2)  При  установке  Update  Rate  в  значение  Special,  параметр  Update  Rate  Var
приводится непосредственно под Update Rate.  Номера пунктов меню изменя-
ются соответственно.

Блок-схемы меню-Трансмиттеры Модели 1700/2700 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



231

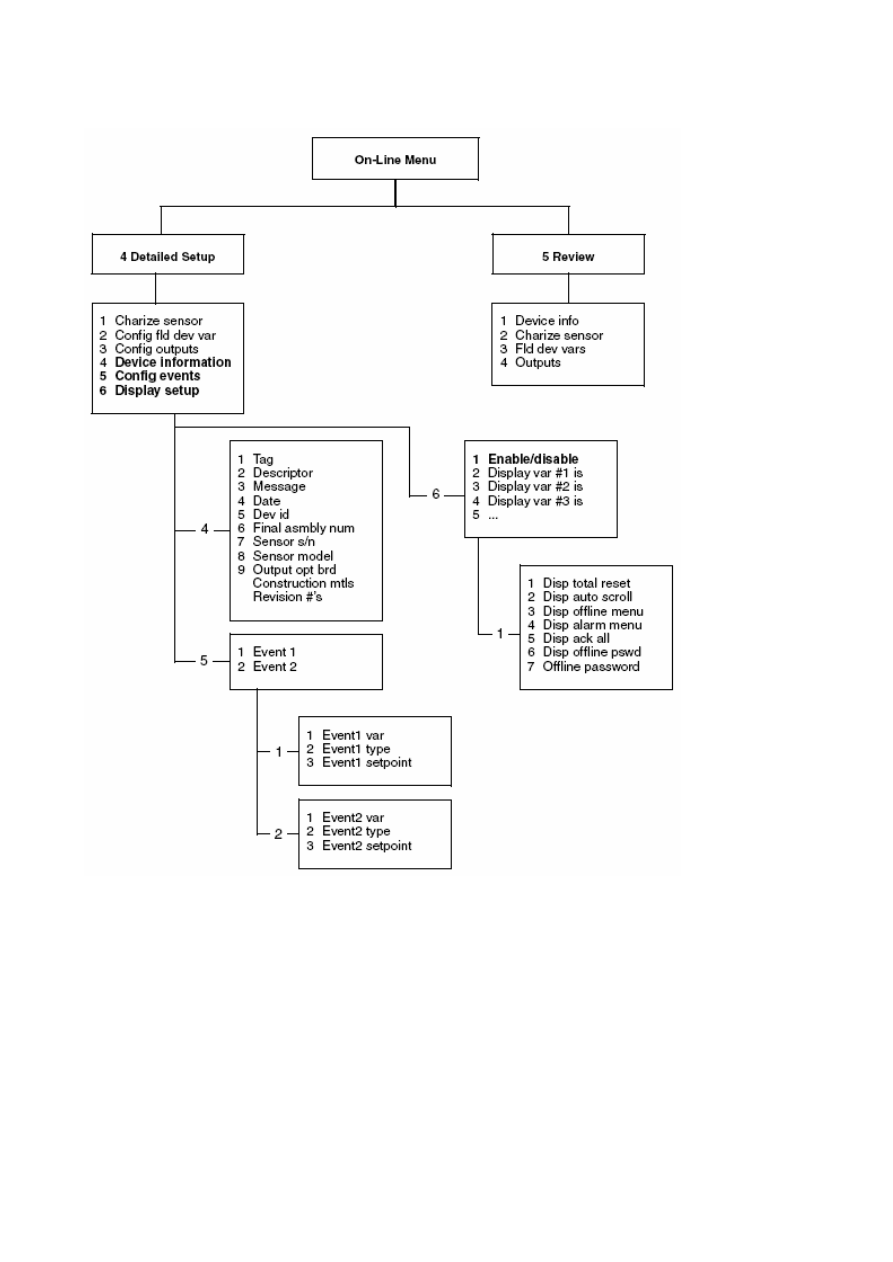

Рисунок I-6

Меню Коммуникатора (продолжение)








(1) API-связанные параметры появляются лишь при доступности приложения измерения нефтепродуктов в
трансмиттере.






Блок-схемы меню-Трансмиттеры Модели 1700/2700 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

232

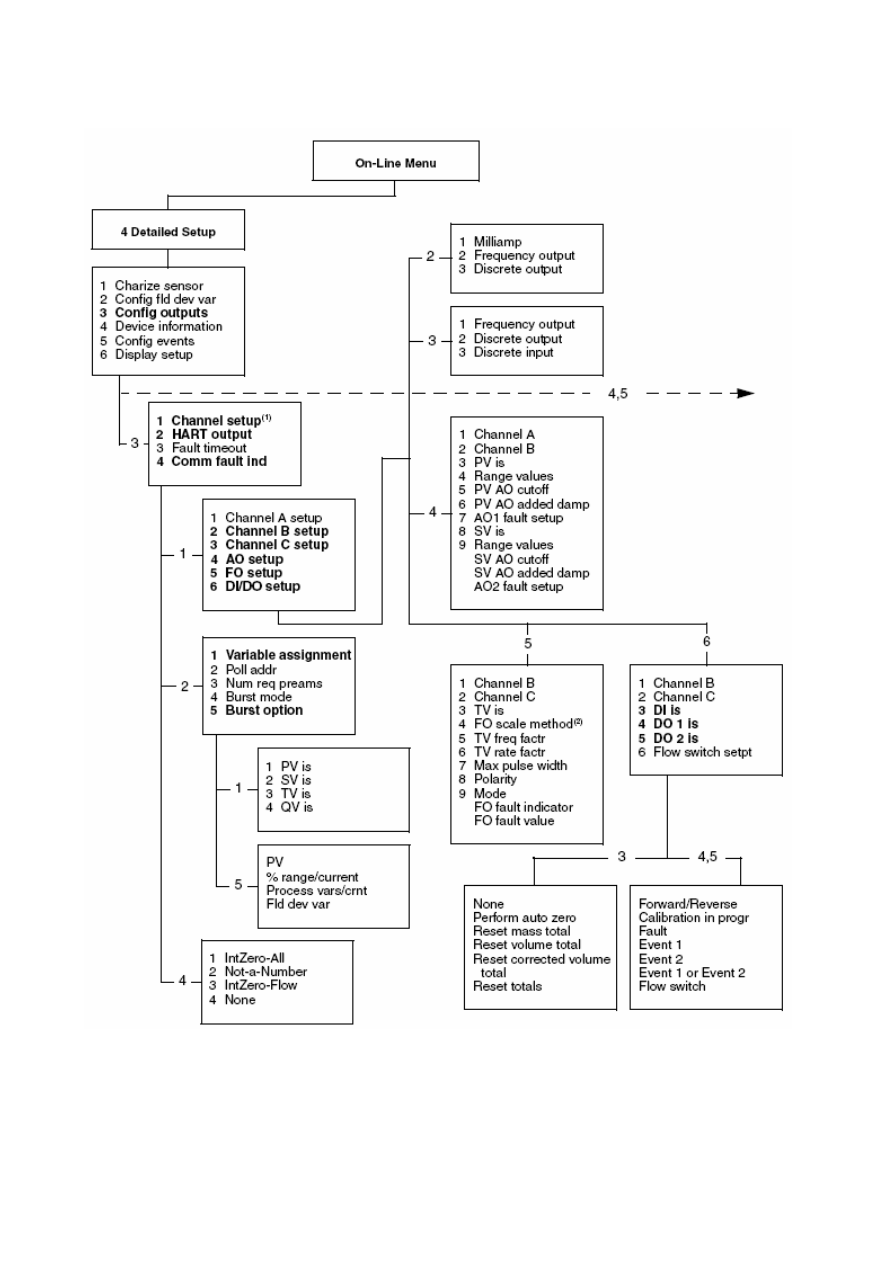

Рисунок I-7

Меню Коммуникатора (продолжение)






(1)  При  выборе  вариантов  конфигурации  канала,  выводятся  различные  варианты  меню  следующих  уровней.
Соответственно  изменяются  номера  меню.  В  данном  меню  не  показаны  все  варианты  конфигурации.
(2) В зависимости от выбранного метода масштабирования, выводятся различные параметры частотного выхо-
да.




Блок-схемы меню-Трансмиттеры Модели 1700/2700 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



233

Рисунок I-8

Меню Коммуникатора (продолжение)








Блок-схемы меню-Трансмиттеры Модели 1700/2700 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

234

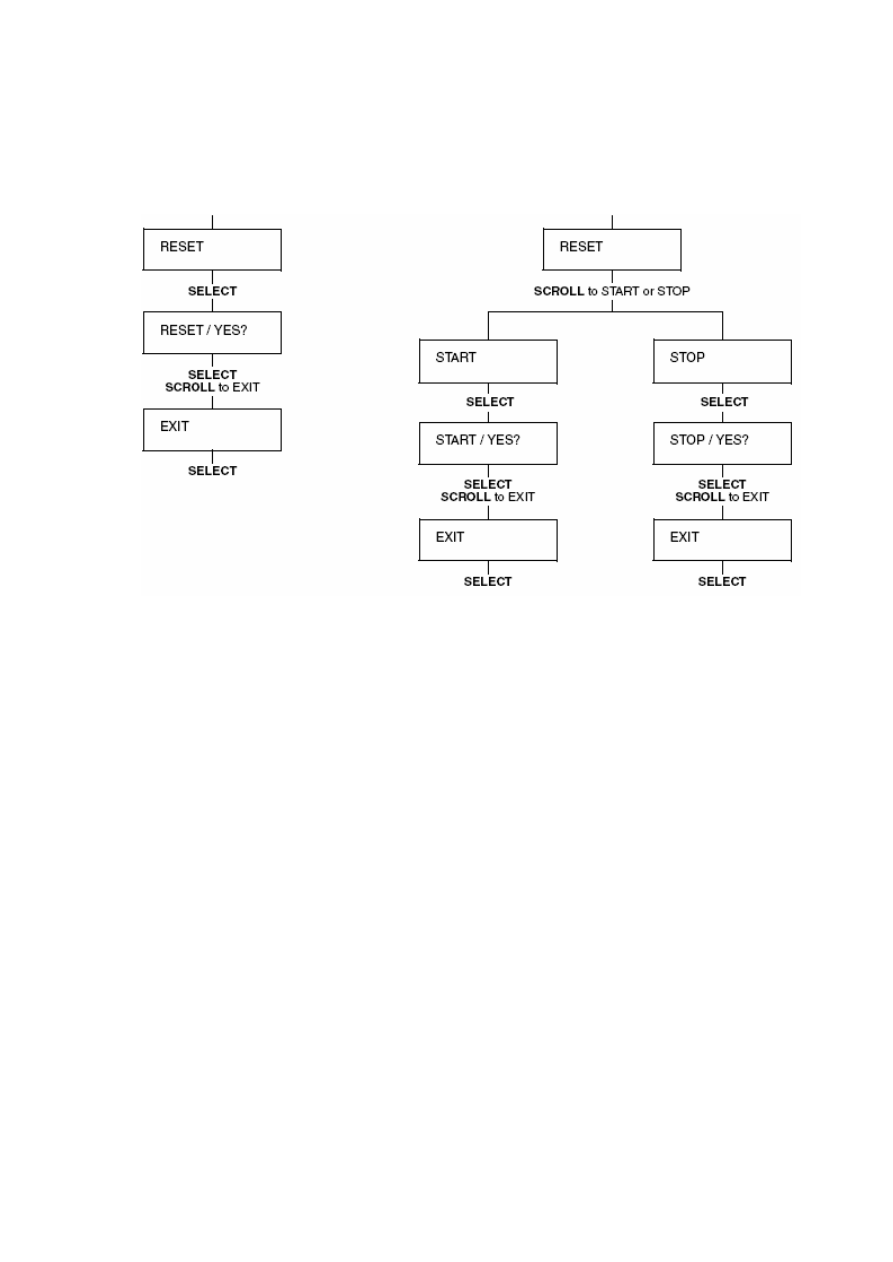

Рисунок I-9

Меню дисплея –Управление сумматорами и инвентаризаторами















(1)  Трансмиттер  должен  быть  сконфигурирован  для  разрешения  сброса  сумматоров  с  дисплея.  См.  Раздел
8.14.1.
(2) Трансмиттер должен быть сконфигурирован для разрешения запуска и остановки сумматоров с дисплея. См.
Раздел 8.14.1.






Сброс сумматора

(1)



SCROLL до конкретного сумматора

SELECT

При необходимости введите пароль

Запуск/Останов всех сумматоров и инвентаризаторов

(2)



SCROLL до конкретного сумматора

SELECT

При необходимости введите пароль

Блок-схемы меню-Трансмиттеры Модели 1700/2700 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



235

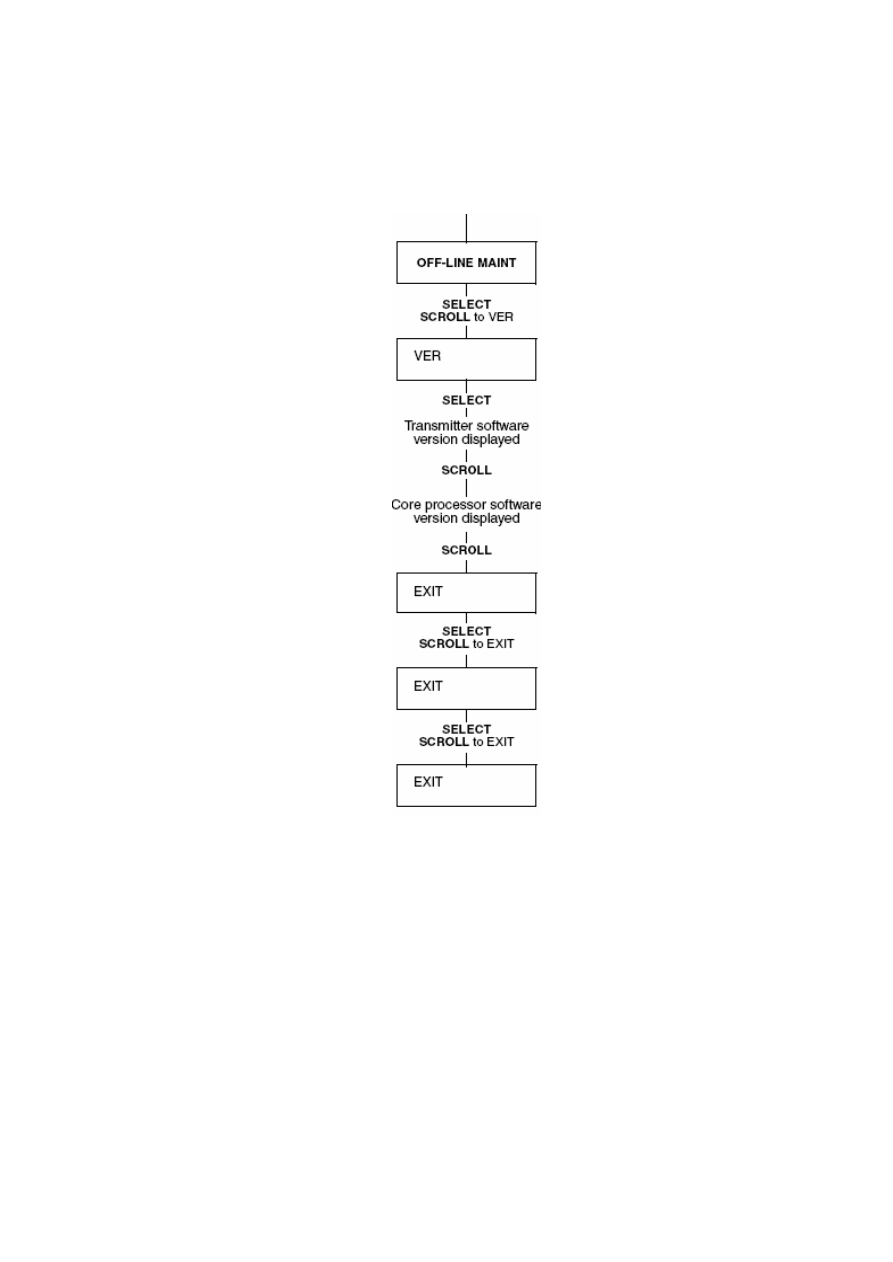

Рисунок I-10

Меню дисплея – Обслуживание – Информация о версии















Одновременно активируйте

SCROLL и SELECT

SCROLL до OFF-LINE MAINT

Блок-схемы меню-Трансмиттеры Модели 1700/2700 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

236

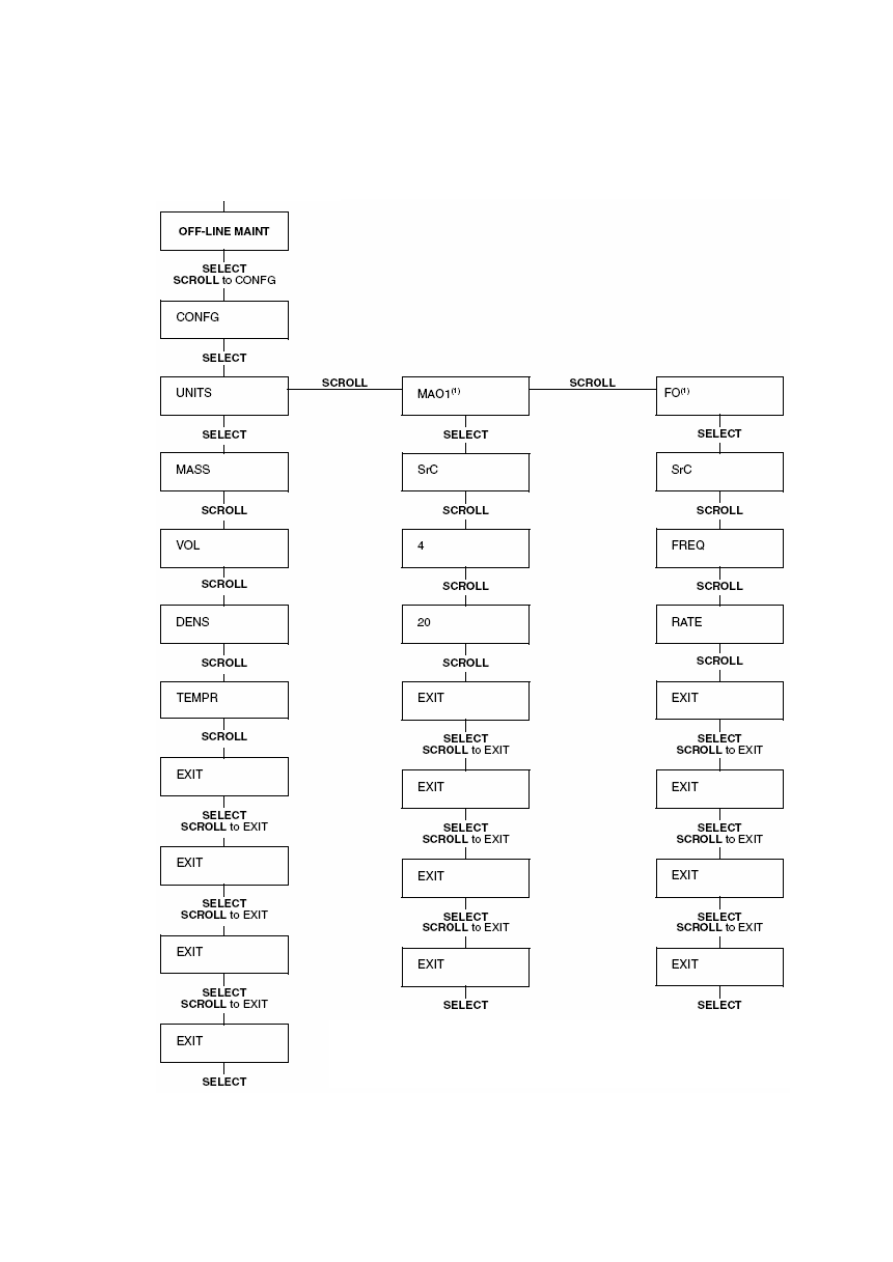

Рисунок I-11

Меню дисплея – Обслуживание – Конфигурирование: Единицы измерения, мА выход(ы),

частотный выход(ы)










(1) Вторым вариантом конфигурации всегда является МАО1. В зависимости от Модели и конфигурации транс-
миттера, следующим вариантом может быть MAO2, FO, DO1, DO2 или DI. MAO2 конфигурируется аналогично
MAO1. Конфигурация DO и DI приведена на Рисунке I-12.



Одновременно активируйте

SCROLL и SELECT

SCROLL до OFF-LINE MAINT

Блок-схемы меню-Трансмиттеры Модели 1700/2700 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



237

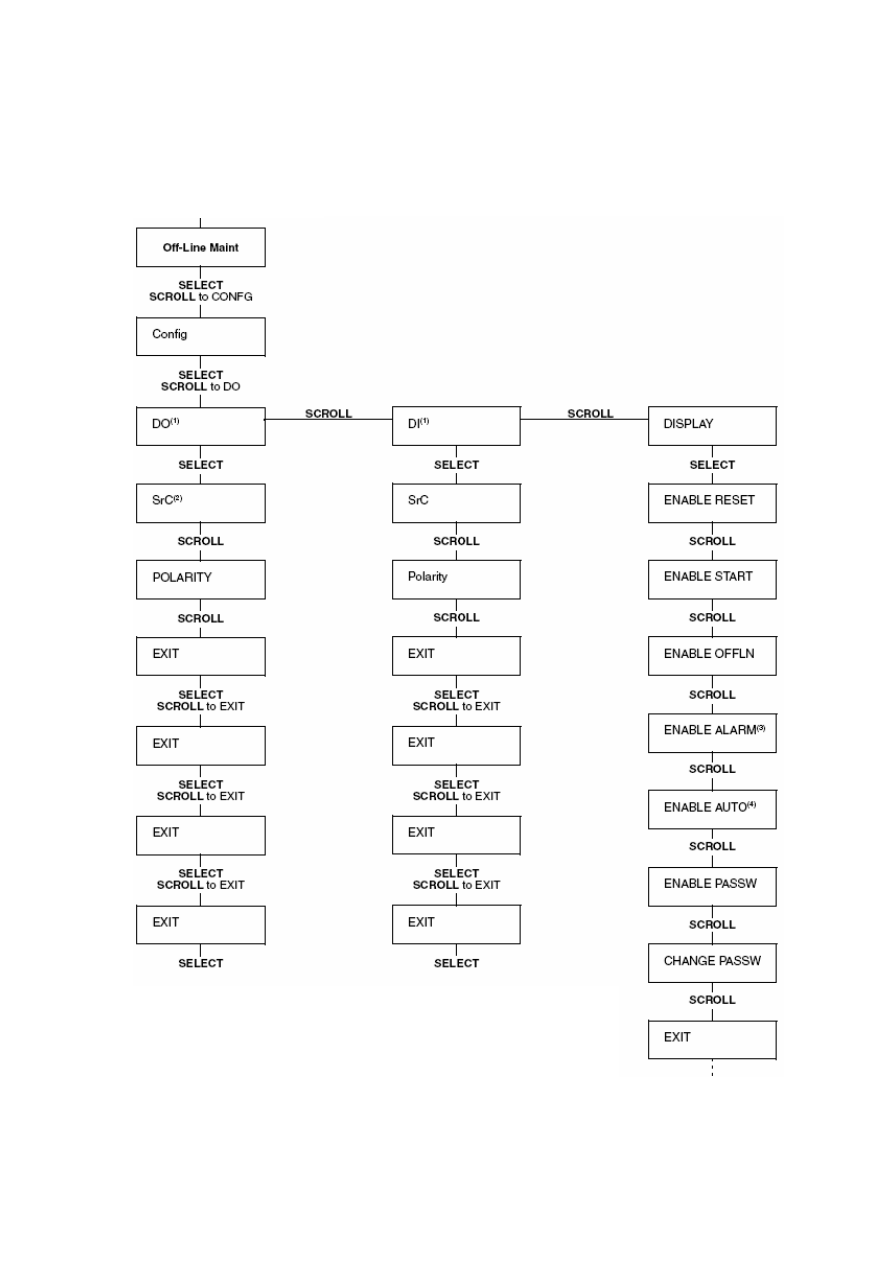

Рисунок I-12

Меню дисплея – Обслуживание – Конфигурирование: Дискретный выход(ы), дискретный

вход, дисплей











(2) Если SrC установлен в Flowswitch (FLSWT), параметр уставки выводится непосредственно за SrC.
(3) При разрешении Alarm, параметр Ack All? выводится непосредственно за Alarm.
(4) При разрешении автопрокрутки, параметр Scrool rate выводится непосредственно за Enable Auto.



(1)  Вторым  вариантом  конфигурации  всегда  является  МАО1.  В  зависимости  от
конфигурации  канала,  следующим  вариантом  может  быть  MAO2,  FO,  DO1,  DO2
или DI. DO1 и DO2 имеют одни и те же варианты конфигурации.  Конфигурация
MAO и FO приведена на Рисунке I-11.

Одновременно активируйте

SCROLL и SELECT

SCROLL до OFF-LINE MAINT

Блок-схемы меню-Трансмиттеры Модели 1700/2700 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

238

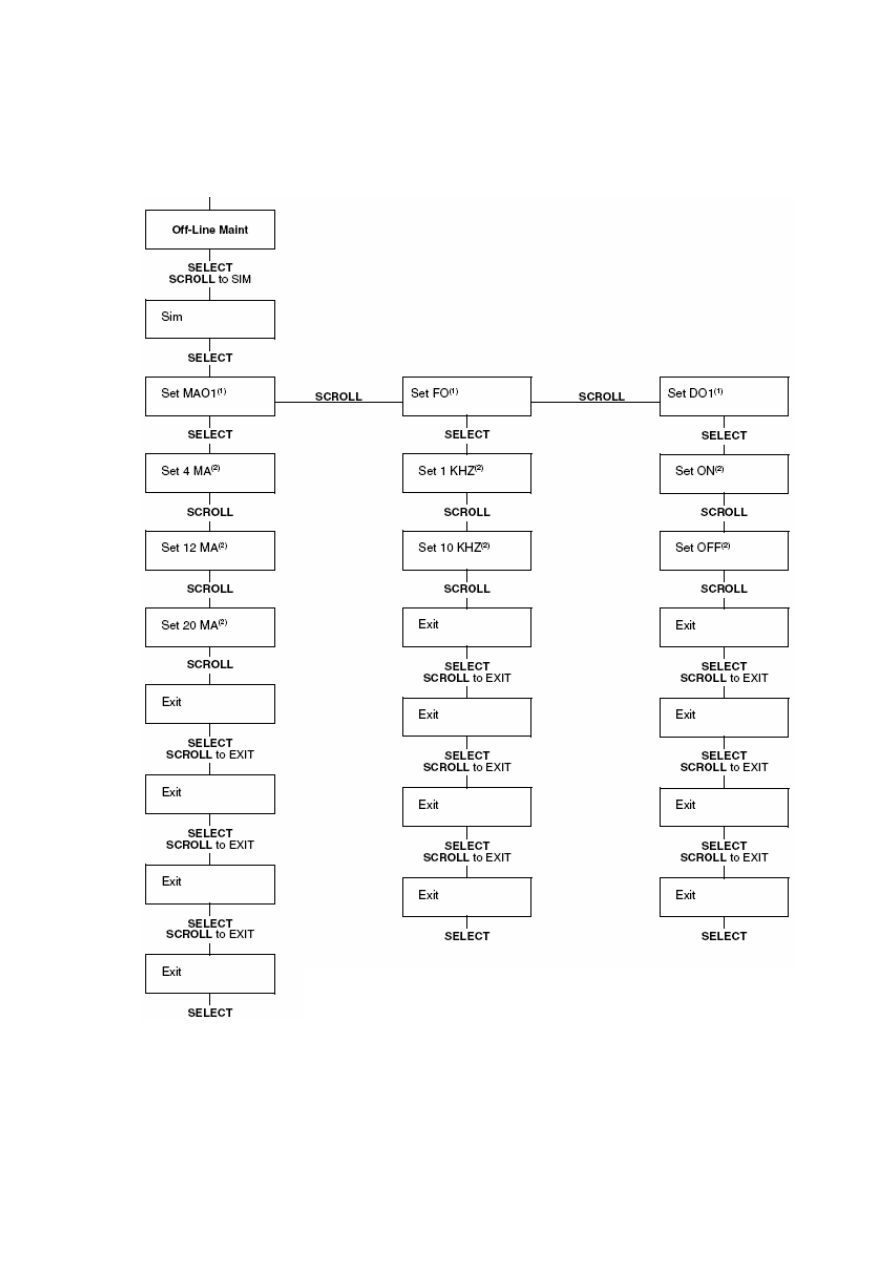

Рисунок I-13

Меню дисплея – Моделирование (тестирование контура)












(1) Первая опция моделирования всегда МАО1. В зависимости от конфигурации канала, следующими опциями
могут  быть  MAO2,  FO,  DO1  или  DO2.  Тестирование  контура  для  МАО2  аналогично  тестированию  контура
МАО1.  Тестирование  контура  для  DО2  аналогично  тестированию  контура  DО1.  Тестирование  дискретного
входа (DI) невозможно с помощью дисплея.
(2) Активируйте SELECT для начала моделирования. Во время моделирования по верхней строке дисплея дви-
гаются точки. Для завершения моделирования, вновь активируйте SELECT.




Одновременно активируйте

SCROLL и SELECT

SCROLL до OFF-LINE MAINT

Блок-схемы меню-Трансмиттеры Модели 1700/2700 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



239

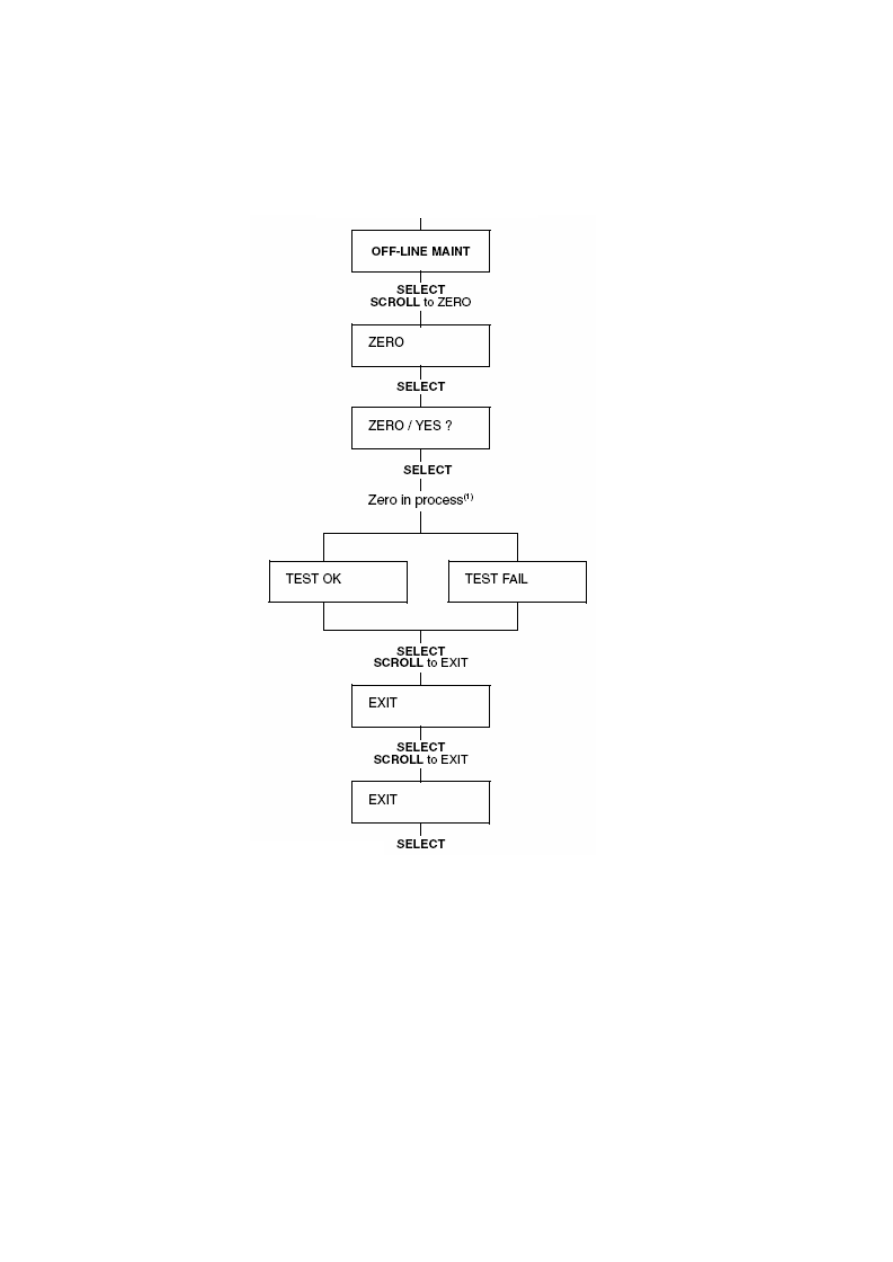

Рисунок I-14

Меню дисплея – Установка нуля















(1) Во время процесса установки нуля, по верхней строке дисплея движутся точки, а светодиод состояния горит
жёлтым.







Одновременно активируйте

SCROLL и SELECT

SCROLL до OFF-LINE MAINT
