Массовые расходомеры Micro Motion серий 1000 и 2000. Руководство - часть 13

Блок-схемы меню-Трансмиттеры Модели 2500 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

192



















Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

193

Приложение G   Блок-схемы меню-

Трансмиттеры Модели
1700/2700 AN

G.1  Обзор

В данном приложении представлены блок-схемы меню для трансмиттера Модели 1500 AN:

•



Меню ProLink II

-



Меню конфигурирования – см. Рисунки G-1 и G-2

−



Рабочие меню – см. Рисунок G-3

•



Меню Коммуникатора – см. Рисунки с G-4 по G-8

•



Меню дисплея

-



Управление сумматорами и инвентаризаторами – см. Рисунок G-9

-



Меню обслуживания off-line: Информация о версии - см. Рисунок G 10

-



Меню обслуживания off-line: Конфигурирование – см. Рисунки G-11 и G-12

-



Меню обслуживания off-line: Моделирование (тест контура) – см. Рисунок G-13

-



Меню обслуживания off-line: Установка нуля – см. Рисунок G-14

Информация о кодах и сокращениях, используемых в дисплее, содержится в Приложении J.

Для установки нуля расходомера, тестирования контура и подстройки мА выхода, см. Главу 5.



G.2  Информация о версиях

Приведены блок-схемы меню для:

•



ПО трансмиттера версии 3.7

•



ПО базового процессора версии 2.1

•



ProLink II версии 2.1

•



275 HART Коммуникатор версии 3, DD версии 1

Для других версий  компонентов, меню могут незначительно отличаться.







Блок-схемы меню-Трансмиттеры Модели 1700/2700 AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

194

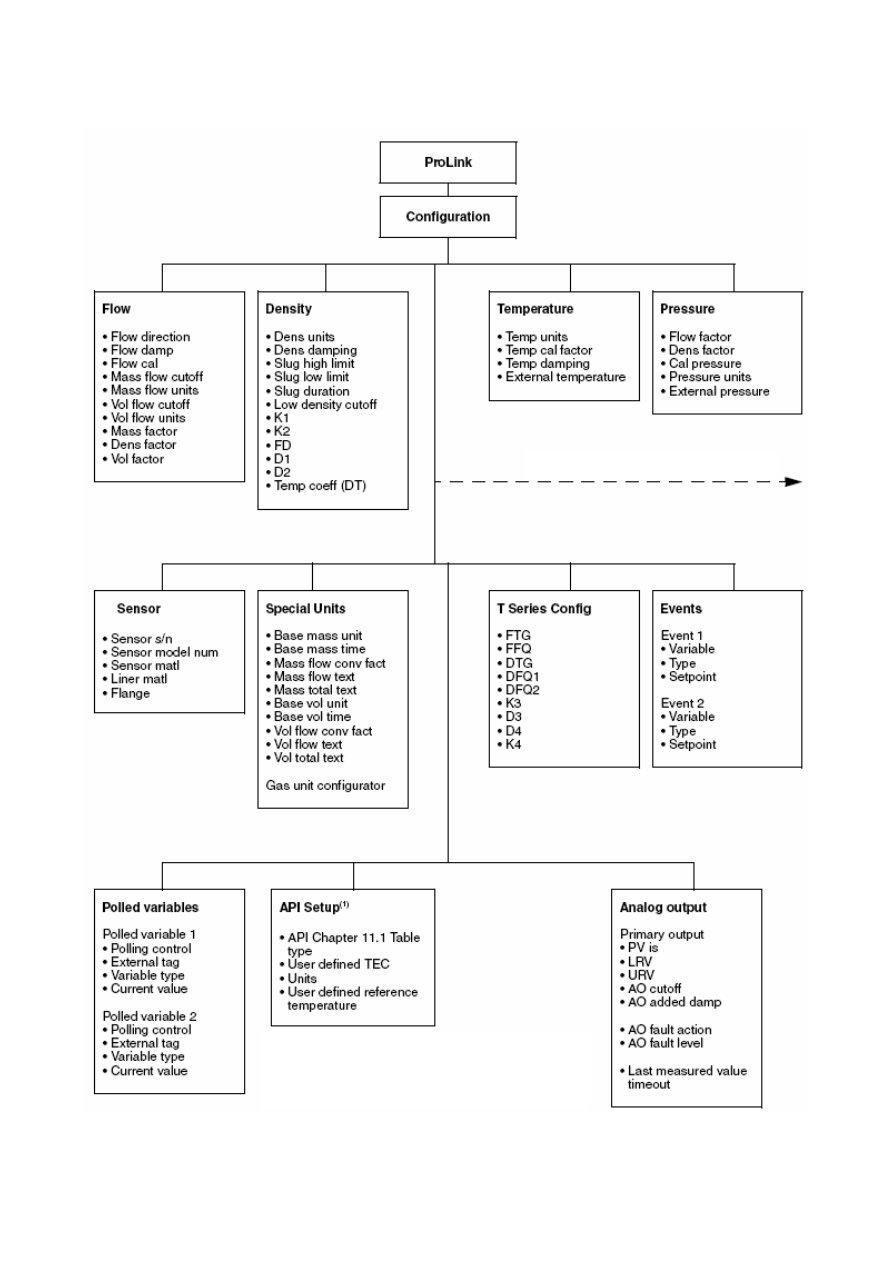

Рисунок G-1

Меню конфигурирования ProLink II








Другие пункты конфигурации

(1) Параметры установки API появляются лишь
при установленном приложении измерения нефте-
продуктов

Блок-схемы меню-Трансмиттеры Модели 1700/2700 AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



195

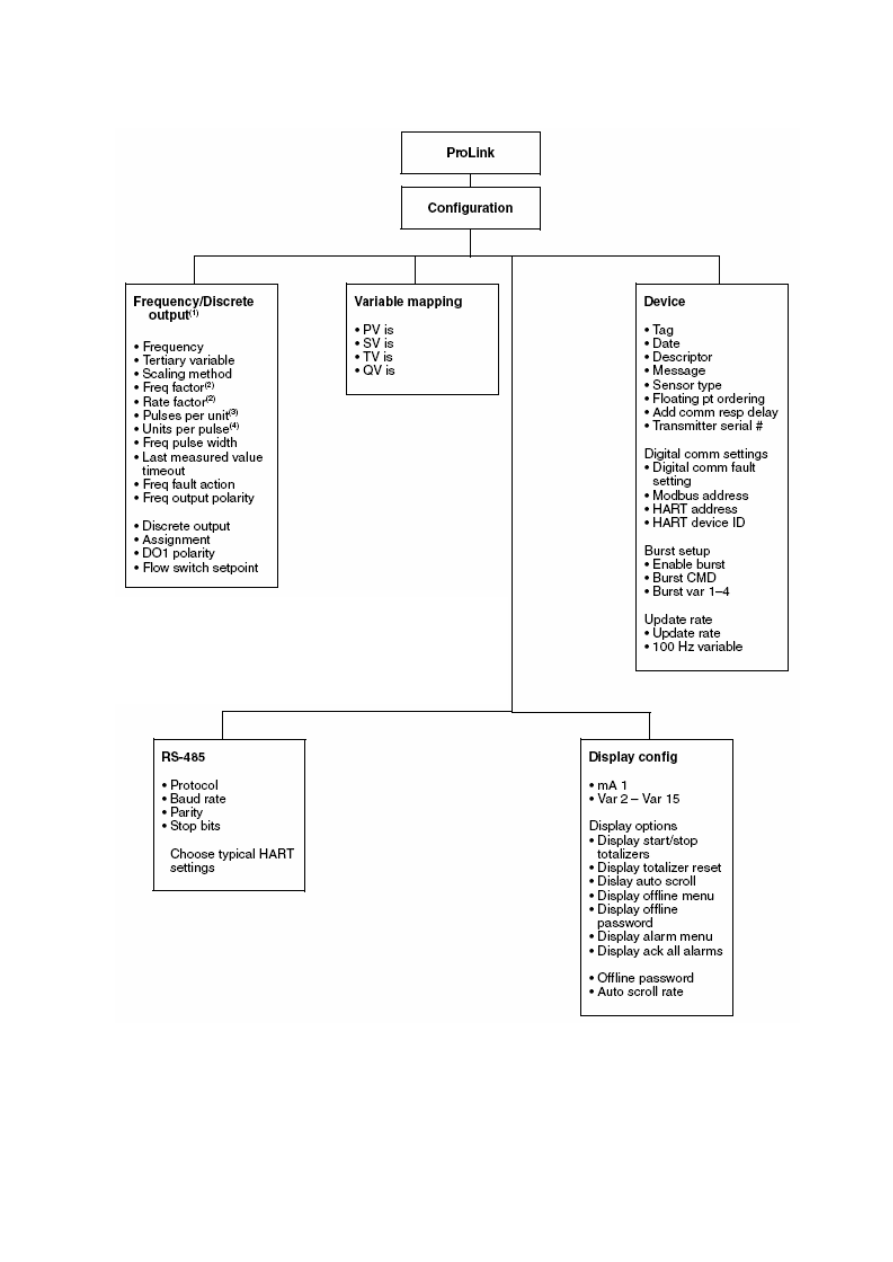

Рисунок G-2

Меню конфигурирования ProLink II (продолжение)










(1) Вариант дискретного выхода доступен только в трансмиттерах Модели 2700
(2) Выводится только при методе масштабирования, установленном в Frequency =
Flow.
(3) Выводится только при методе масштабирования, установленном в Pulses/Unit.
(4) Выводится только при методе масштабирования, установленном в Units/pulses.

Блок-схемы меню-Трансмиттеры Модели 1700/2700 AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

196

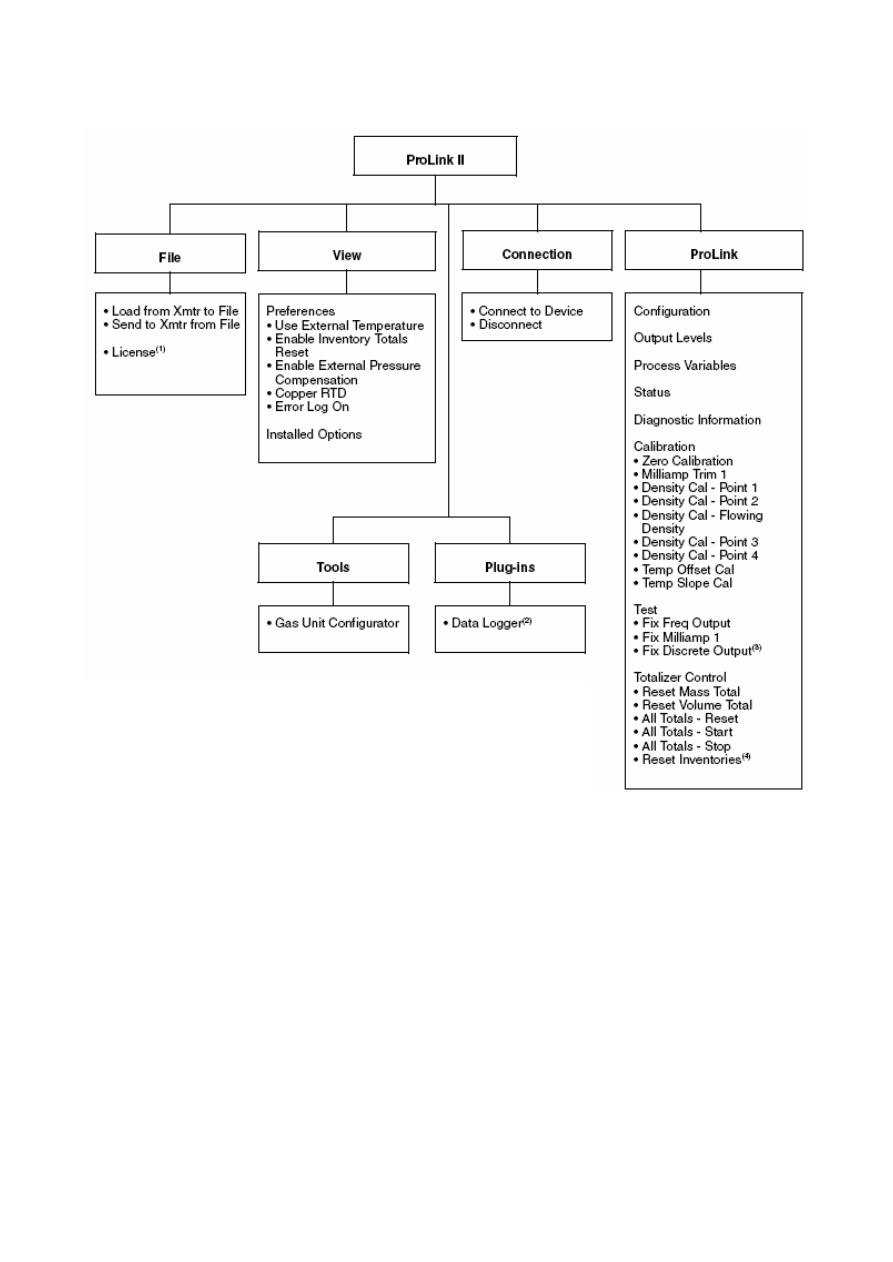

Рисунок G-3

Рабочие меню ProLink II








(1) Лицензирование предусмотрено не всеми версиями ProLink II.
(2) Информация об использовании Data Logger (регистратор данных) содер-
жится в руководстве на ProLink II.
(3) Тестирование дискретного выхода доступно только в трансмиттерах Моде-
ли 2700.
(4) Возможность сброса инвентаризаторов существует только при соответст-
вующем разрешении в меню Preferences ProLink II.

Блок-схемы меню-Трансмиттеры Модели 1700/2700 AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



197

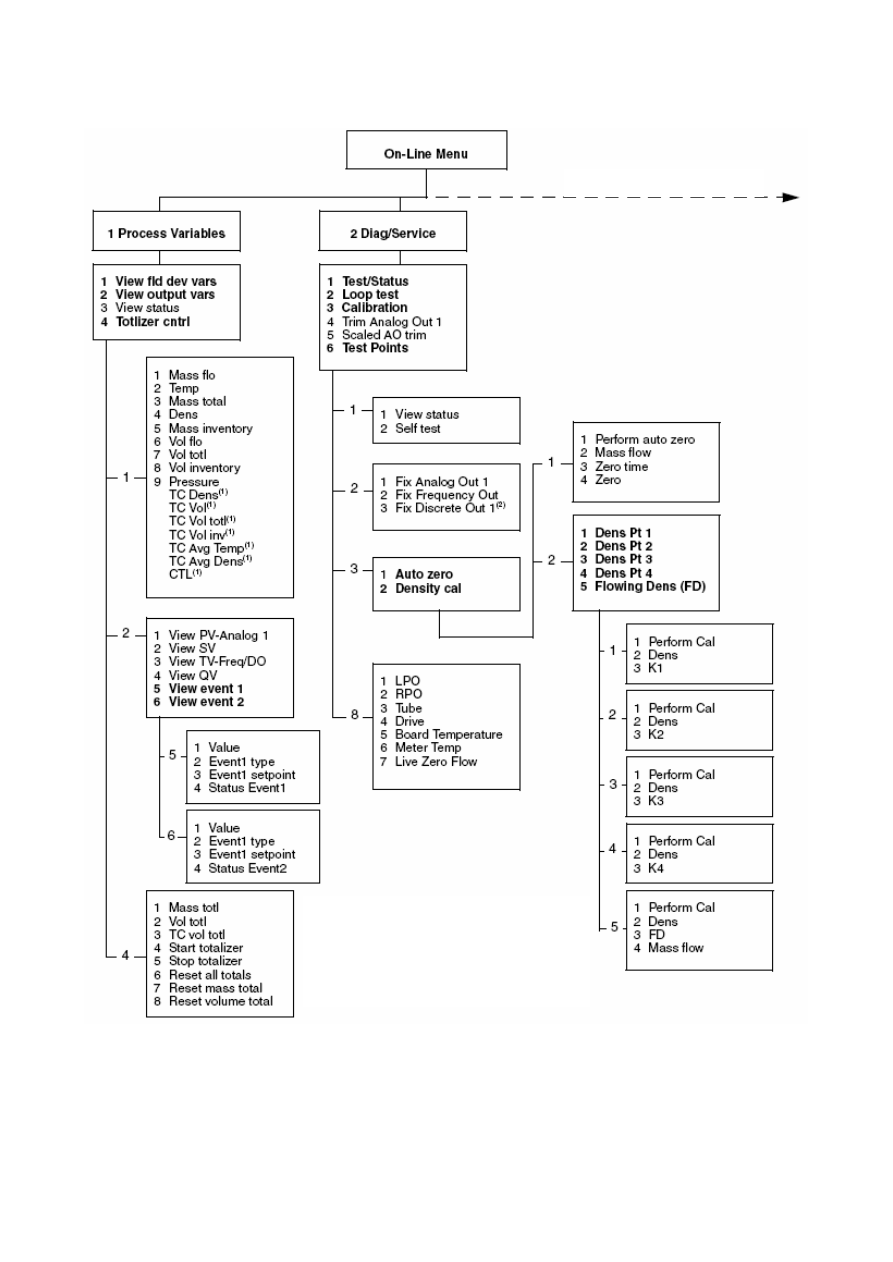

Рисунок G-4

Меню Коммуникатора








Дополнительные меню

(1) API-связанные параметры появляются
лишь при доступности приложения измере-
ния нефтепродуктов в трансмиттере.
(2). Варианты дискретного выхода доступ-
ны только в трансмиттерах Модели 2700.

Блок-схемы меню-Трансмиттеры Модели 1700/2700 AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

198

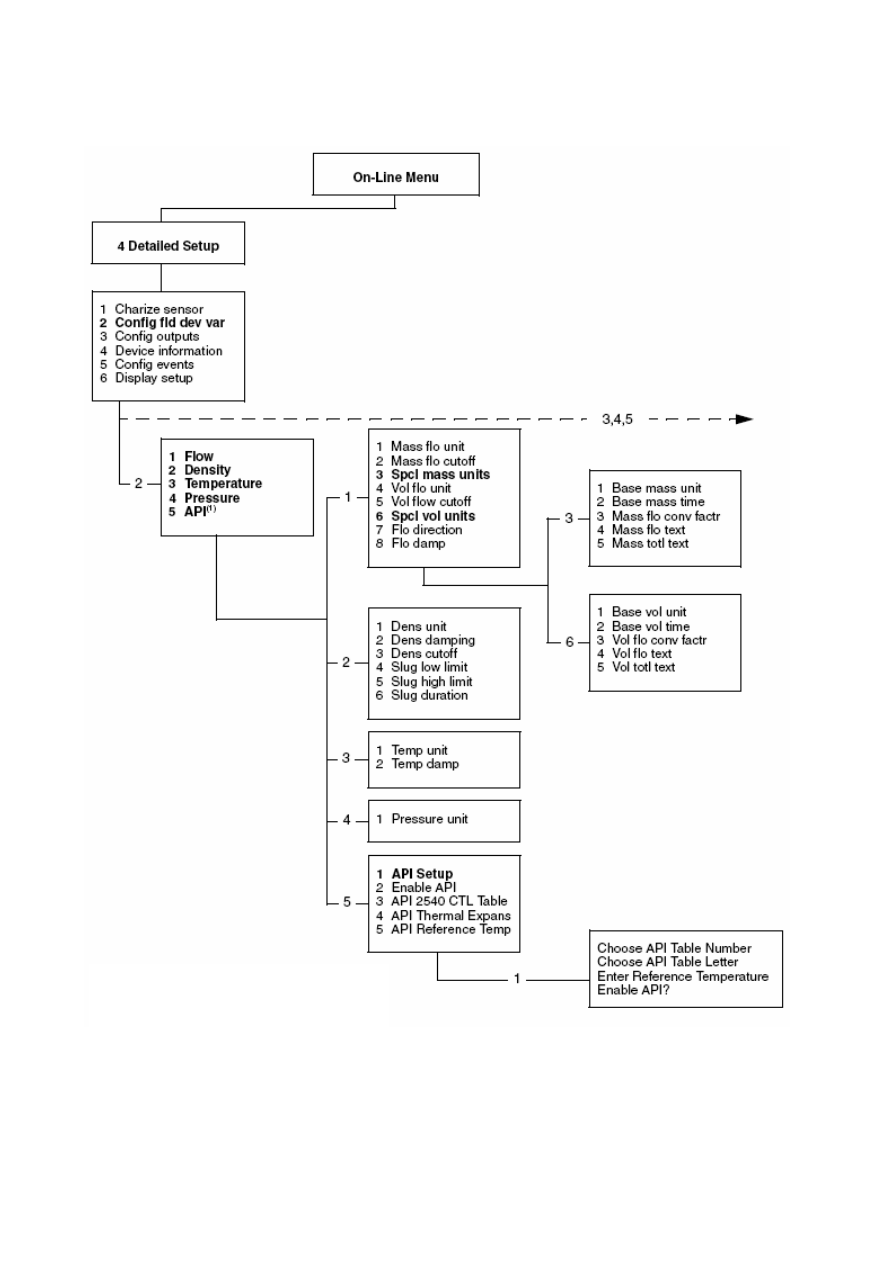

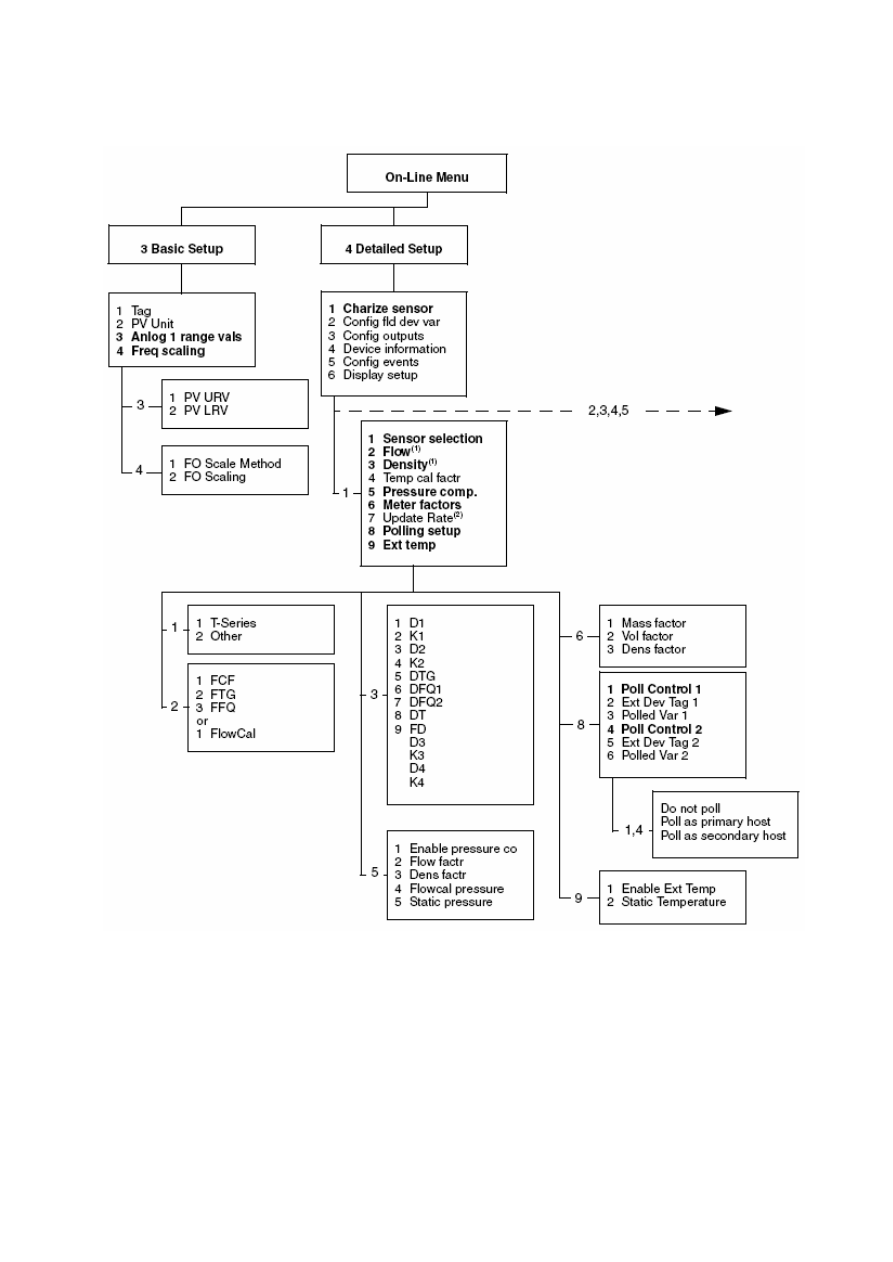

Рисунок G-5

Меню Коммуникатора (продолжение)

















(1)  Выводятся  различные  параметры  расхода  и  плотности  в  зависимости  от
выбора сенсора. Номера пунктов меню изменяются соответственно. Дополни-
тельная

информация

содержится

в

Разделе

6.2.

(2)  При  установке  Update  Rate  в  значение  Special,  параметр  Update  Rate  Var
приводится непосредственно под Update Rate.  Номера пунктов меню изменя-
ются соответственно.

Блок-схемы меню-Трансмиттеры Модели 1700/2700 AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



199

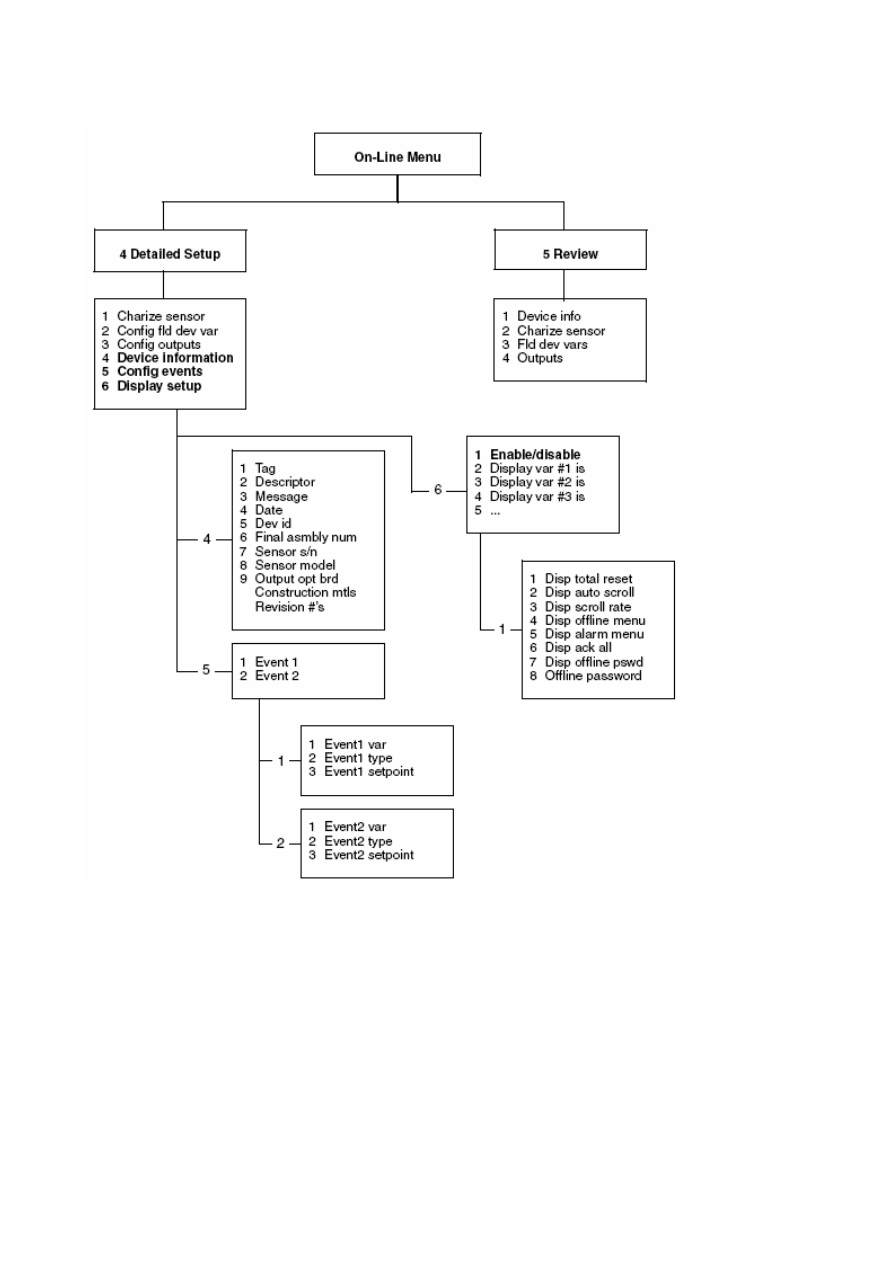

Рисунок G-6

Меню Коммуникатора (продолжение)








(1)  API-связанные  параметры  появляются  лишь  при  доступности  приложения  измерения  нефтепродуктов  в
трансмиттере.




Блок-схемы меню-Трансмиттеры Модели 1700/2700 AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

200

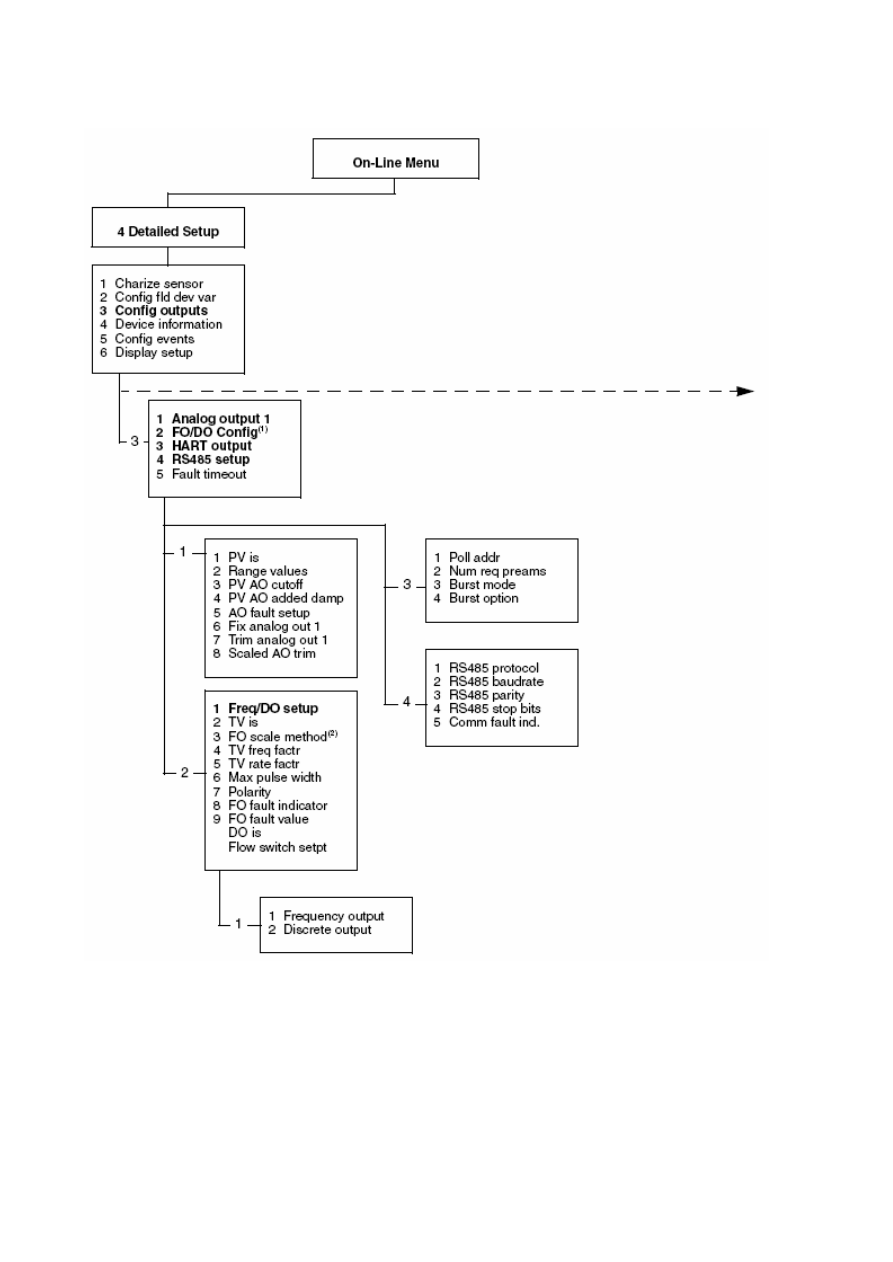

Рисунок G-7

Меню Коммуникатора (продолжение)







(1) Варианты дискретного выхода доступны только в трансмиттерах Модели 2700.
(2) В зависимости от выбранного метода масштабирования, выводятся различные параметры частотного выхо-
да.



Блок-схемы меню-Трансмиттеры Модели 1700/2700 AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



201

Рисунок G-8

Меню Коммуникатора (продолжение)








Блок-схемы меню-Трансмиттеры Модели 1700/2700 AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

202

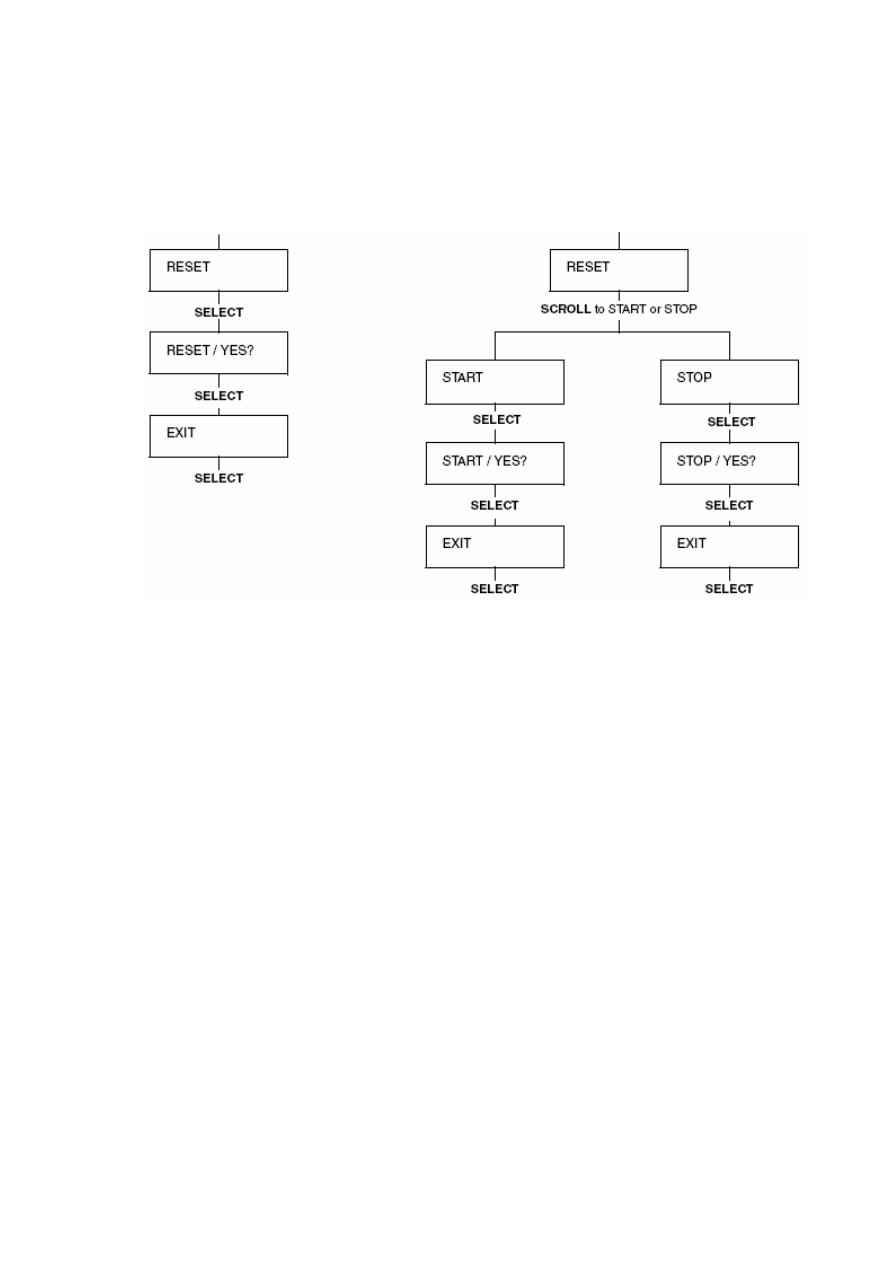

Рисунок G-9

Меню дисплея – Управление сумматорами и инвентаризаторами















(1)  Трансмиттер  должен  быть  сконфигурирован  для  разрешения  сброса  сумматоров  с  дисплея.  См.  Раздел
8.14.1.
(2) Трансмиттер должен быть сконфигурирован для разрешения запуска и остановки сумматоров с дисплея. См.
Раздел 8.14.1.



Сброс сумматора

(1)



SCROLL до конкретного сумматора

SELECT

При необходимости введите пароль

Запуск/Останов всех сумматоров и инвентаризаторов

(2)



SCROLL до конкретного сумматора

SELECT

При необходимости введите пароль

Блок-схемы меню-Трансмиттеры Модели 1700/2700 AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



203

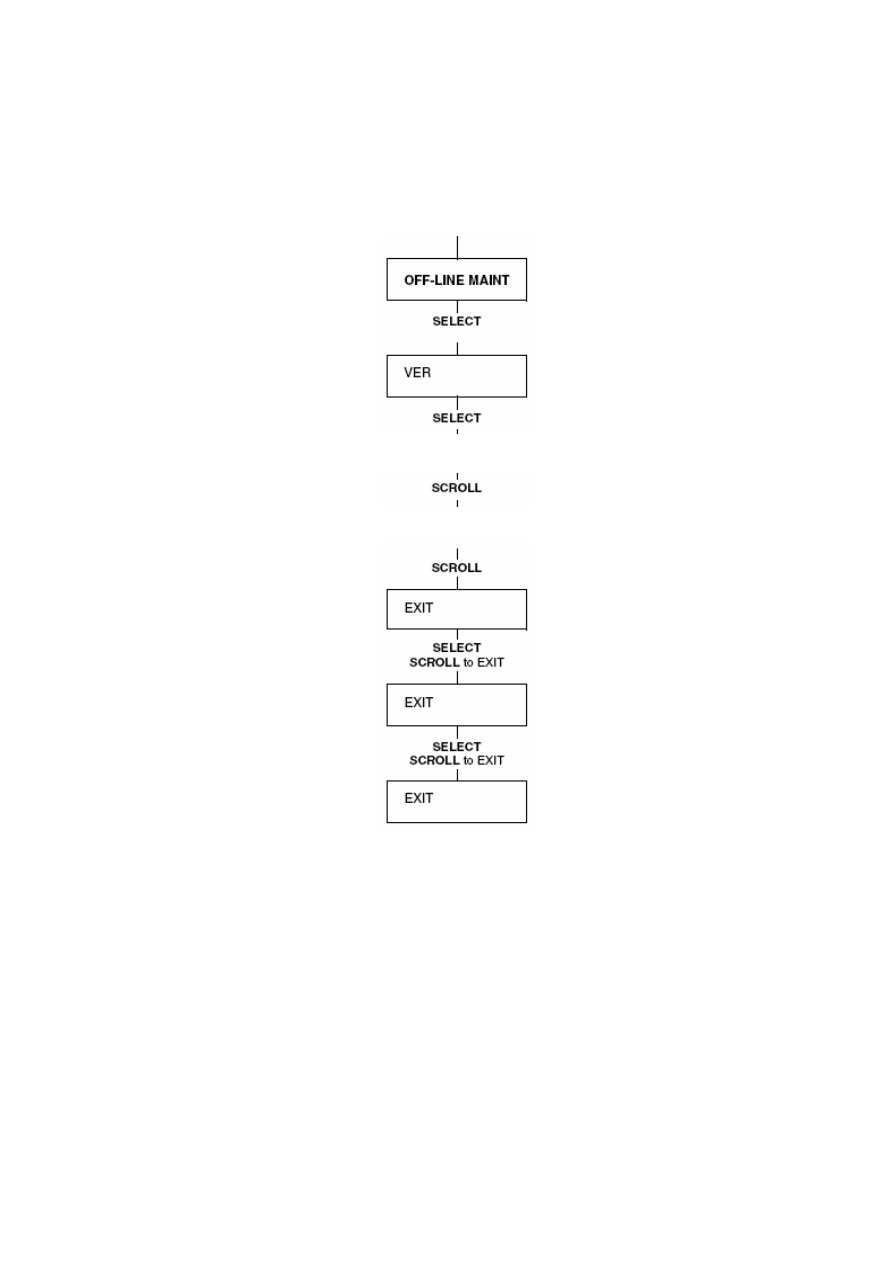

Рисунок G-10  Меню дисплея – Обслуживание – Информация о версии
















Одновременно активируйте

SCROLL и SELECT

SCROLL до OFF-LINE MAINT

Версия ПО трансмиттера

Версия ПО базового процессора

Блок-схемы меню-Трансмиттеры Модели 1700/2700 AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

204

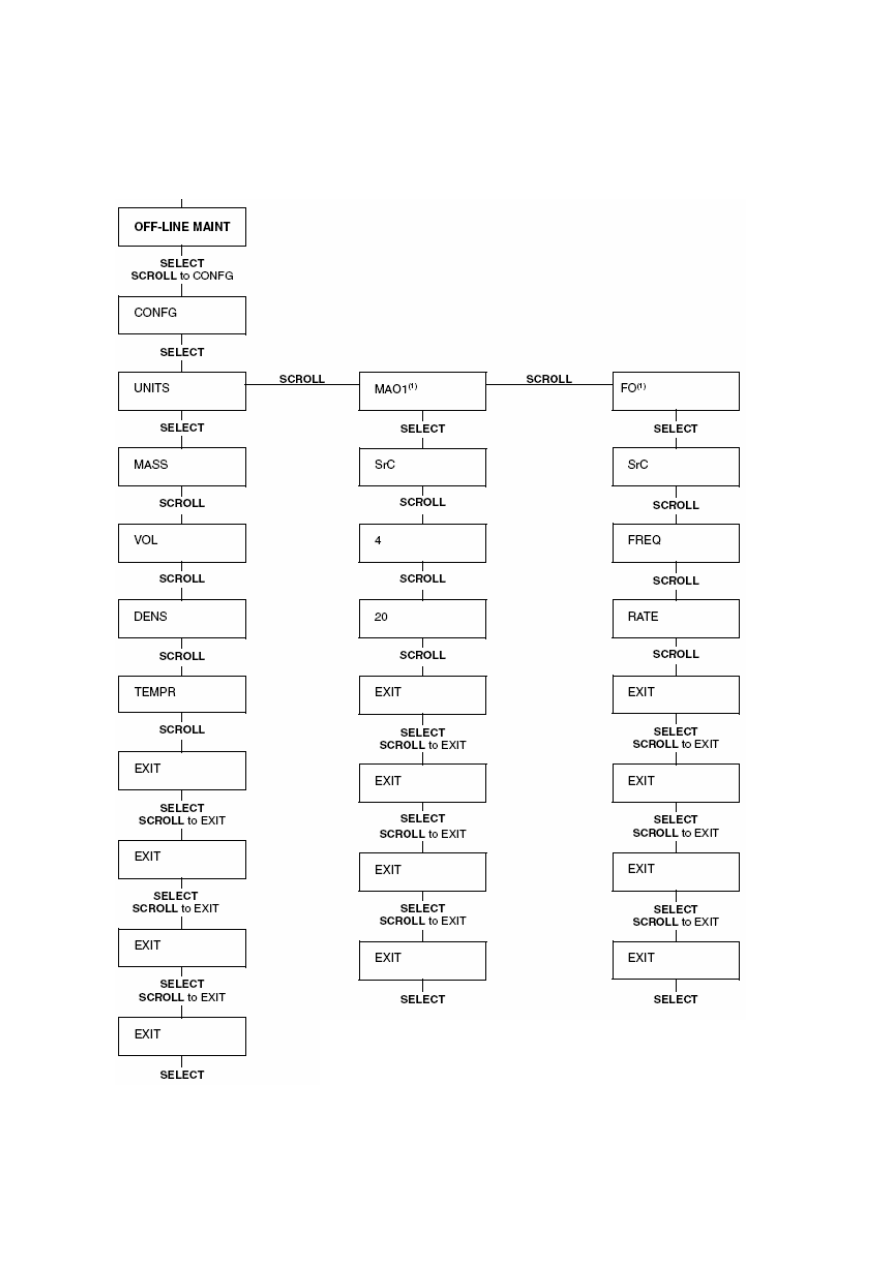

Рисунок Е-11  Меню  дисплея  –  Обслуживание–  Конфигурирование:  Единицы  измерения,  мА  выход,
частотный выход












(1)  Вторым  вариантом  конфигурации  всегда  является  МАО1.  В  зави-
симости от Модели и конфигурации трансмиттера, следующим вариан-
том может быть FO или DO1. Конфигурация DO приведена на Рисунке
G-12.

Одновременно активируйте

SCROLL и SELECT

SCROLL до OFF-LINE MAINT

Блок-схемы меню-Трансмиттеры Модели 1700/2700 AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



205

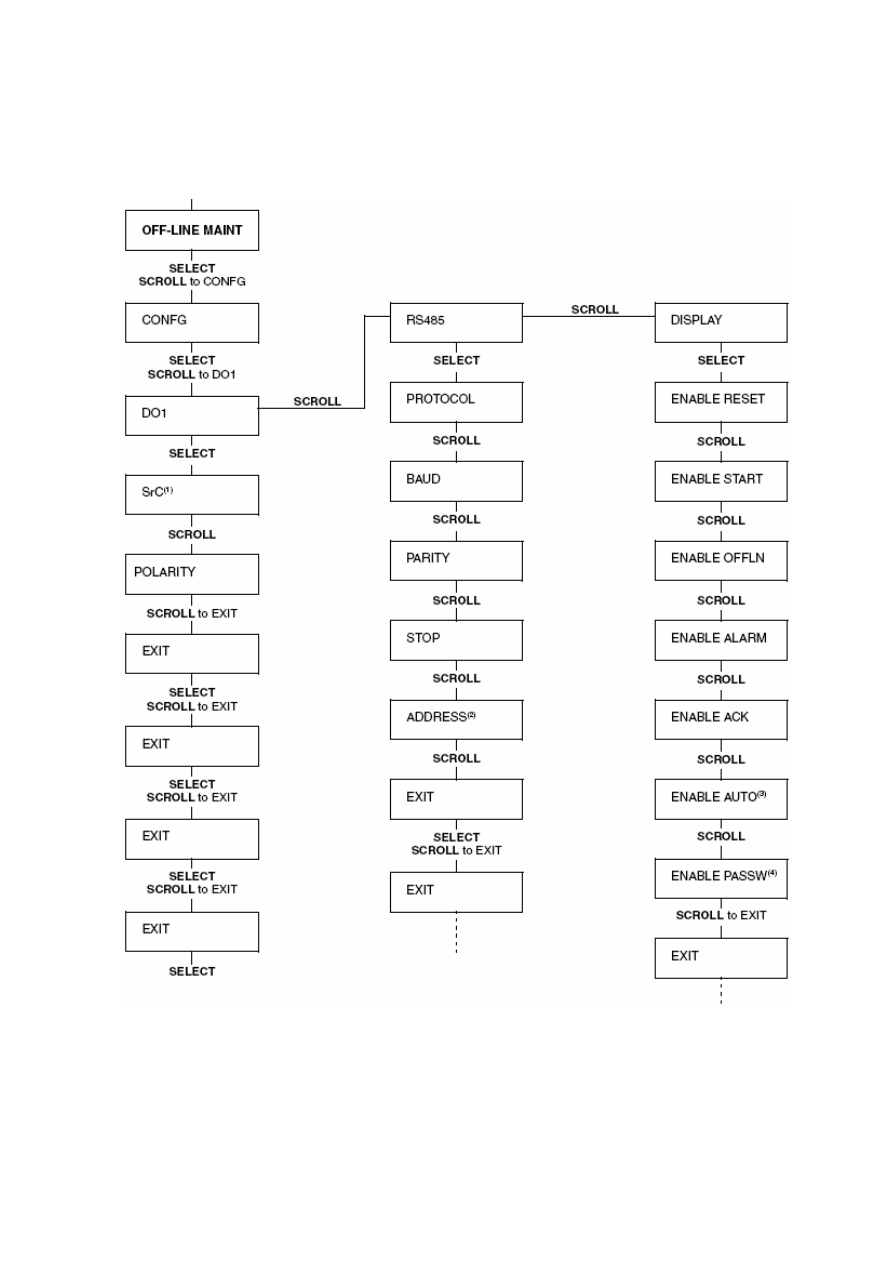

Рисунок G-12  Меню дисплея – Обслуживание – Конфигурирование: Дискретный выход, RS-485 комму-
никация, дисплей











(1) Если SrC установлен в Flowswitch (FLSWT), параметр уставки выводится непосредственно за SrC.
(2) В зависимости от выбранного протокола, может быть адресом HART или адресом Modbus (MBUS).
(3) При разрешении автопрокрутки, параметр Scrool rate выводится непосредственно за Enable Auto.
(4) При разрешении пароля, параметр Change Password выводится непосредственно за Enable Passw.


Одновременно активируйте

SCROLL и SELECT

SCROLL до OFF-LINE MAINT

Блок-схемы меню-Трансмиттеры Модели 1700/2700 AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

206

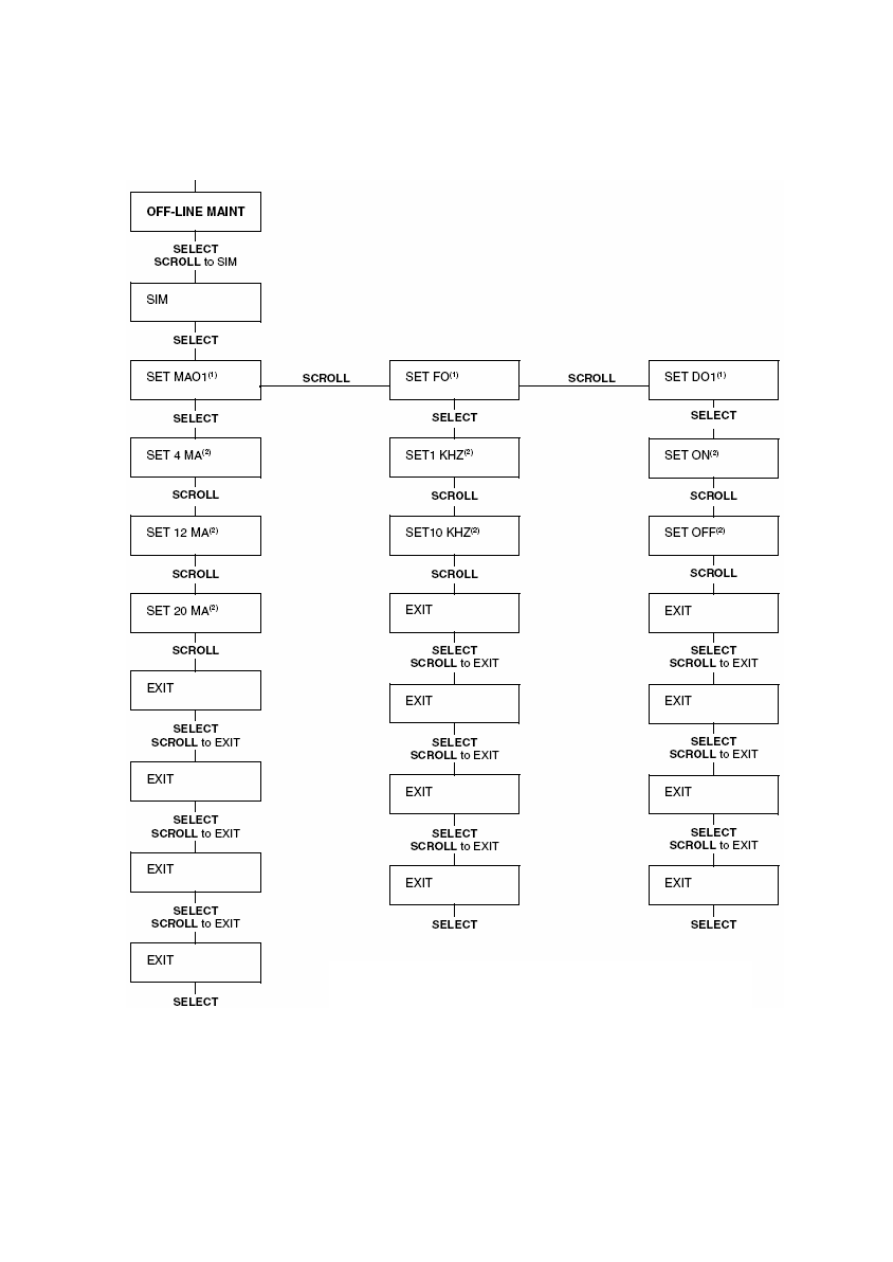

Рисунок G-13  Меню дисплея – Моделирование (тест контура)











(1) Первая опция моделирования всегда МАО1. В зависимости от модели и конфигурации трансмиттера, второй
опцией может быть FO или DO1.
(2) Активируйте SELECT для начала моделирования. Во время моделирования по верхней строке дисплея дви-
гаются точки. Для завершения моделирования, вновь активируйте SELECT.




Одновременно активируйте

SCROLL и SELECT

SCROLL до OFF-LINE MAINT

Блок-схемы меню-Трансмиттеры Модели 1700/2700 AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



207

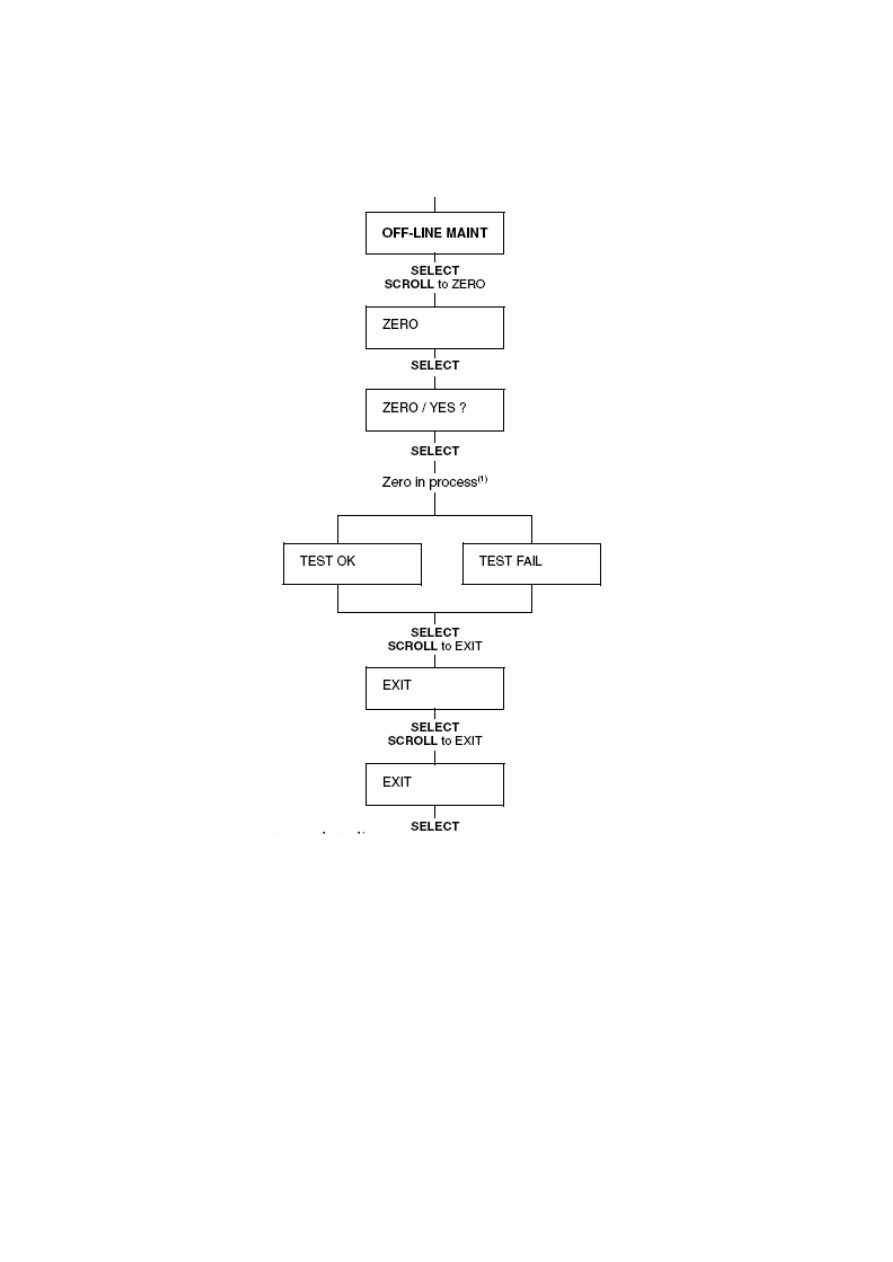

Рисунок G-14  Меню дисплея – Установка нуля












(1) Во время процесса установки нуля, по верхней строке дисплея движутся точки, а светодиод состояния горит
жёлтым.



Одновременно активируйте

SCROLL и SELECT

SCROLL до OFF-LINE MAINT
