Массовые расходомеры Micro Motion серий 1000 и 2000. Руководство - часть 11

Калибровка трансмиттера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

160

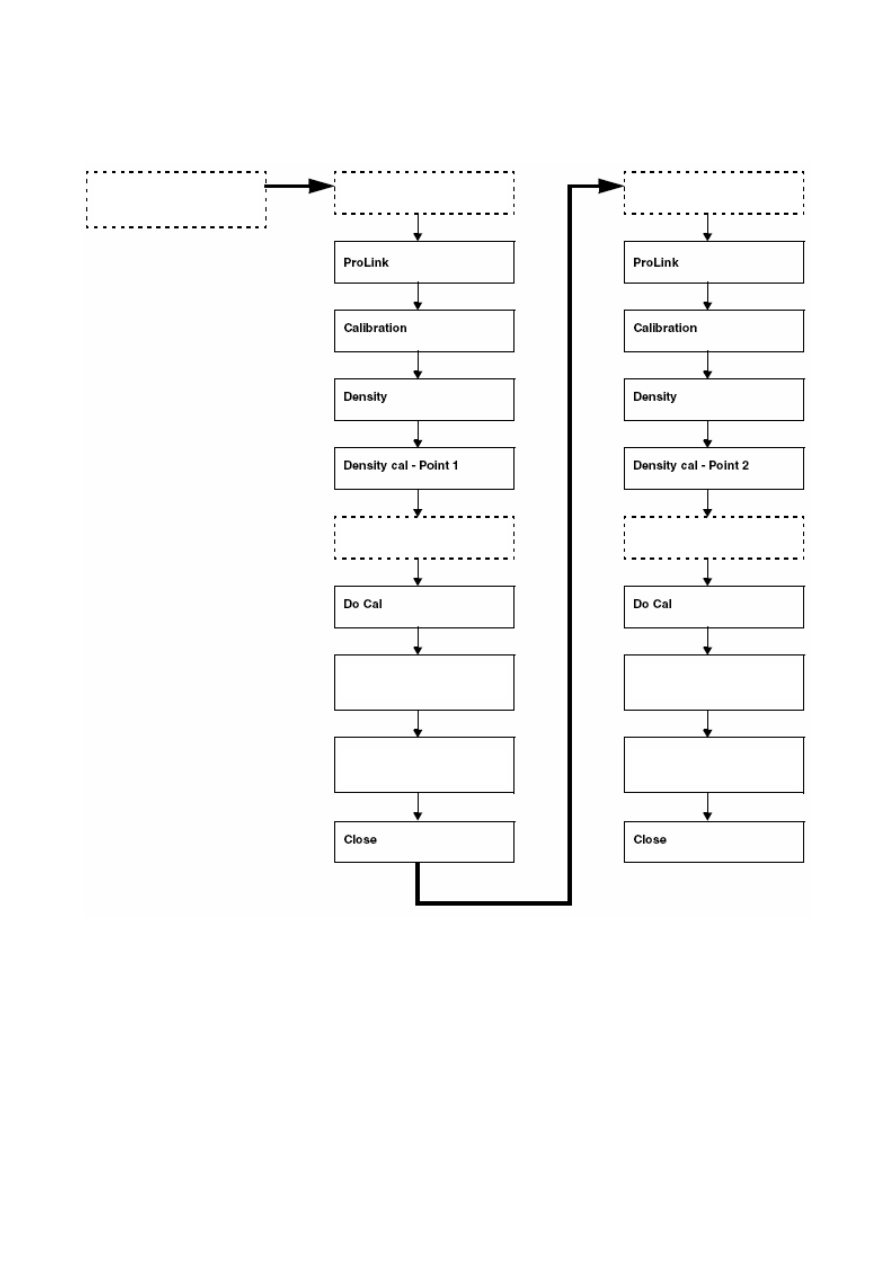

Рисунок С-1

Калибровка плотности D1 и D2 - ProLink II

Закройте отсечной клапан за
сенсором по потоку

Заполните сенсор продук-
том D1

Заполните сенсор продук-
том D2

Введите плотность продукта

Идёт калибровка

светодиод загорается красным

Идёт калибровка

светодиод загорается красным

Идёт калибровка

светодиод загорается зелёным

Идёт калибровка

светодиод загорается зелёным

Калибровка трансмиттера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

161

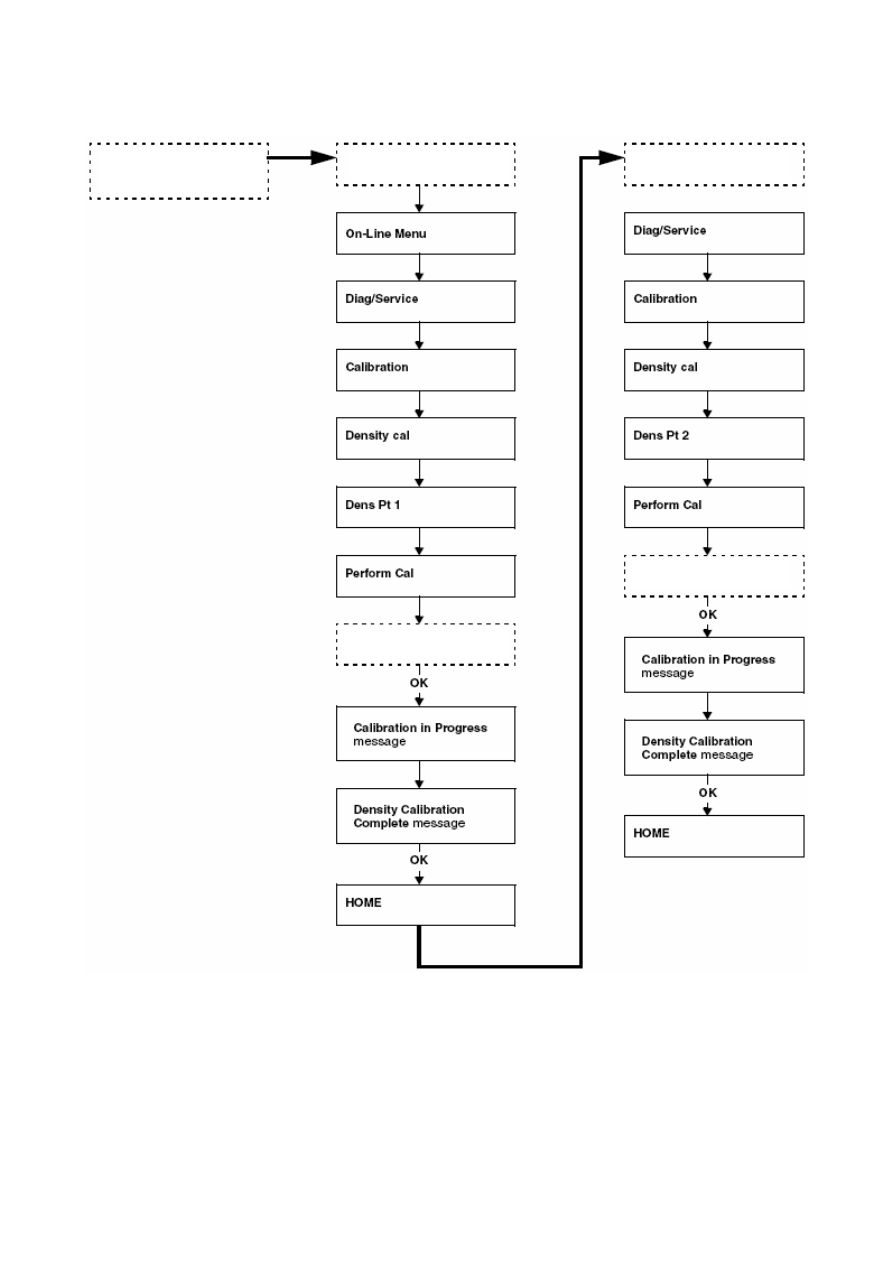

Рисунок С-2

Калибровка плотности D1 и D2- Коммуникатор

Закройте отсечной клапан за
сенсором по потоку

Введите плотность продукта

Введите плотность

продукта D2

Заполните сенсор продук-

том D1

Заполните сенсор продук-

том D2

Калибровка трансмиттера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

162

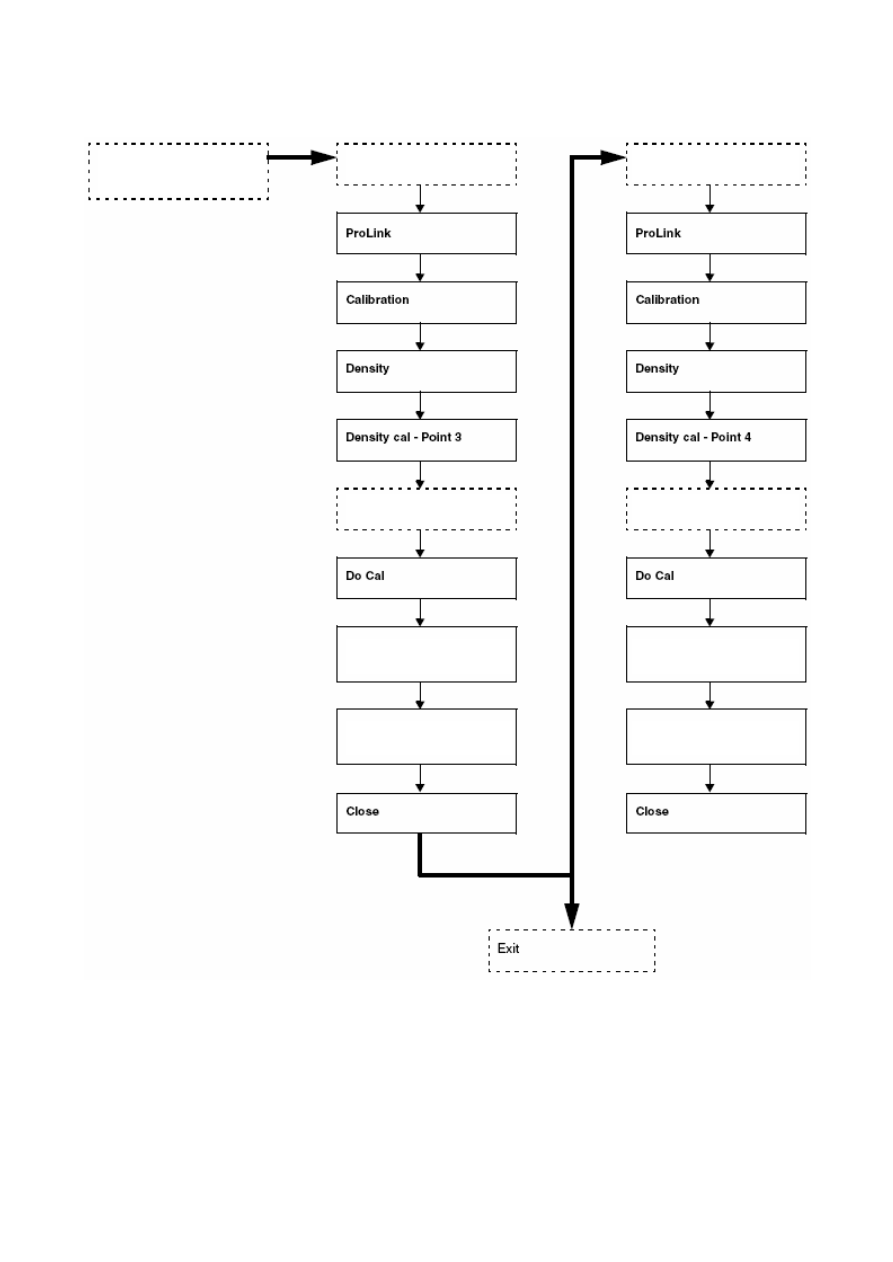

Рисунок С-3

Калибровка плотности D3 и D4- ProLink II

Закройте отсечной клапан за
сенсором по потоку

Заполните сенсор продук-

том D3

Заполните сенсор продук-

том D4

Введите плотность продукта

Идёт калибровка

светодиод загорается красным

Идёт калибровка

светодиод загорается красным

Идёт калибровка

светодиод загорается зелёным

Идёт калибровка

светодиод загорается зелёным

Калибровка трансмиттера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

163

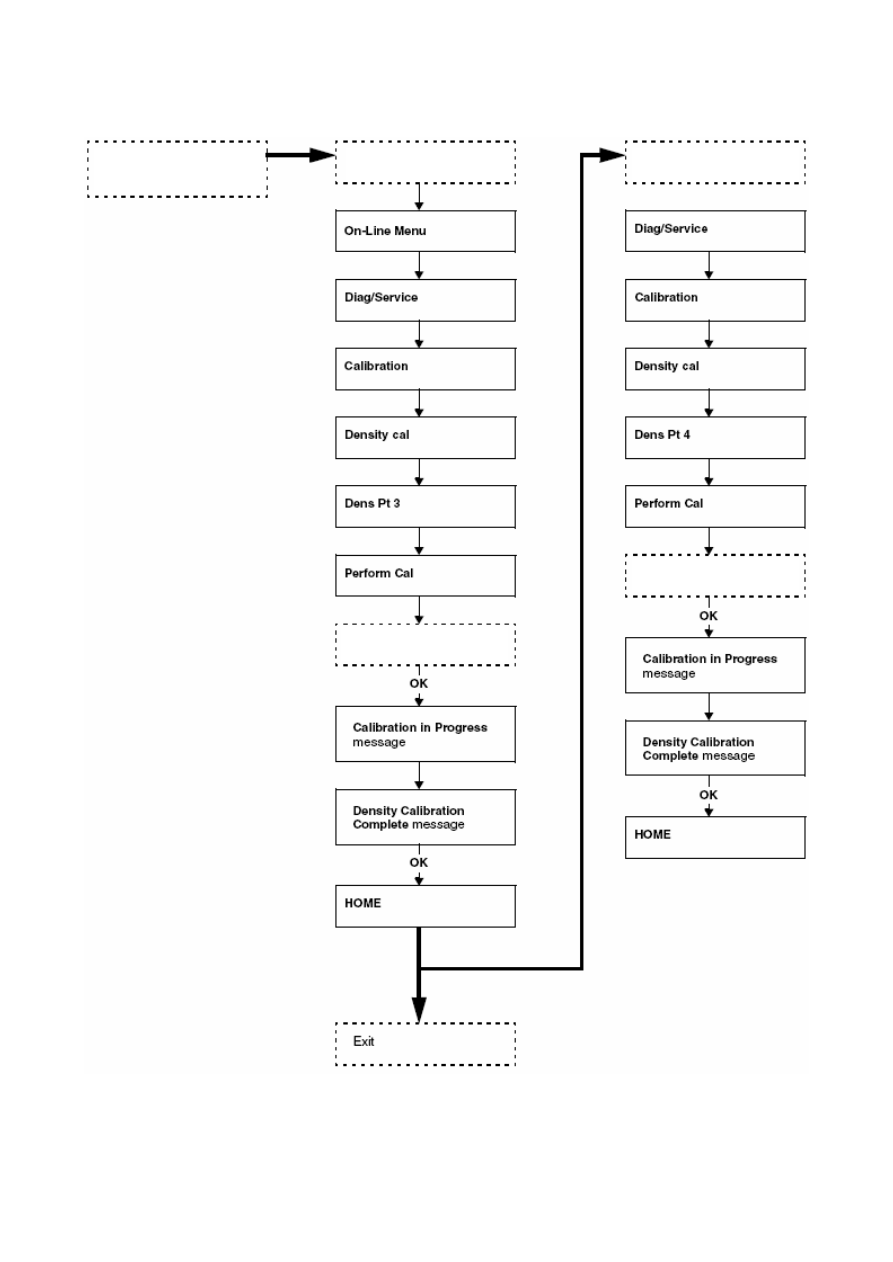

Рисунок С-4

Калибровка плотности D3 и D4- Коммуникатор

Закройте отсечной клапан за
сенсором по потоку

Заполните сенсор продук-

том D3

Заполните сенсор продук-

том D4

Введите плотность продукта

Калибровка трансмиттера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

164

C.4 Калибровка температуры

Калибровка температуры осуществляется по двум точкам: калибровка сдвига
температурной характеристики и калибровка её наклона. Вся процедура должна
проводиться без перерывов.

Вы можете провести калибровку температуры с помощью программного обес-
печения ProLink II. См. Рисунок С-5.

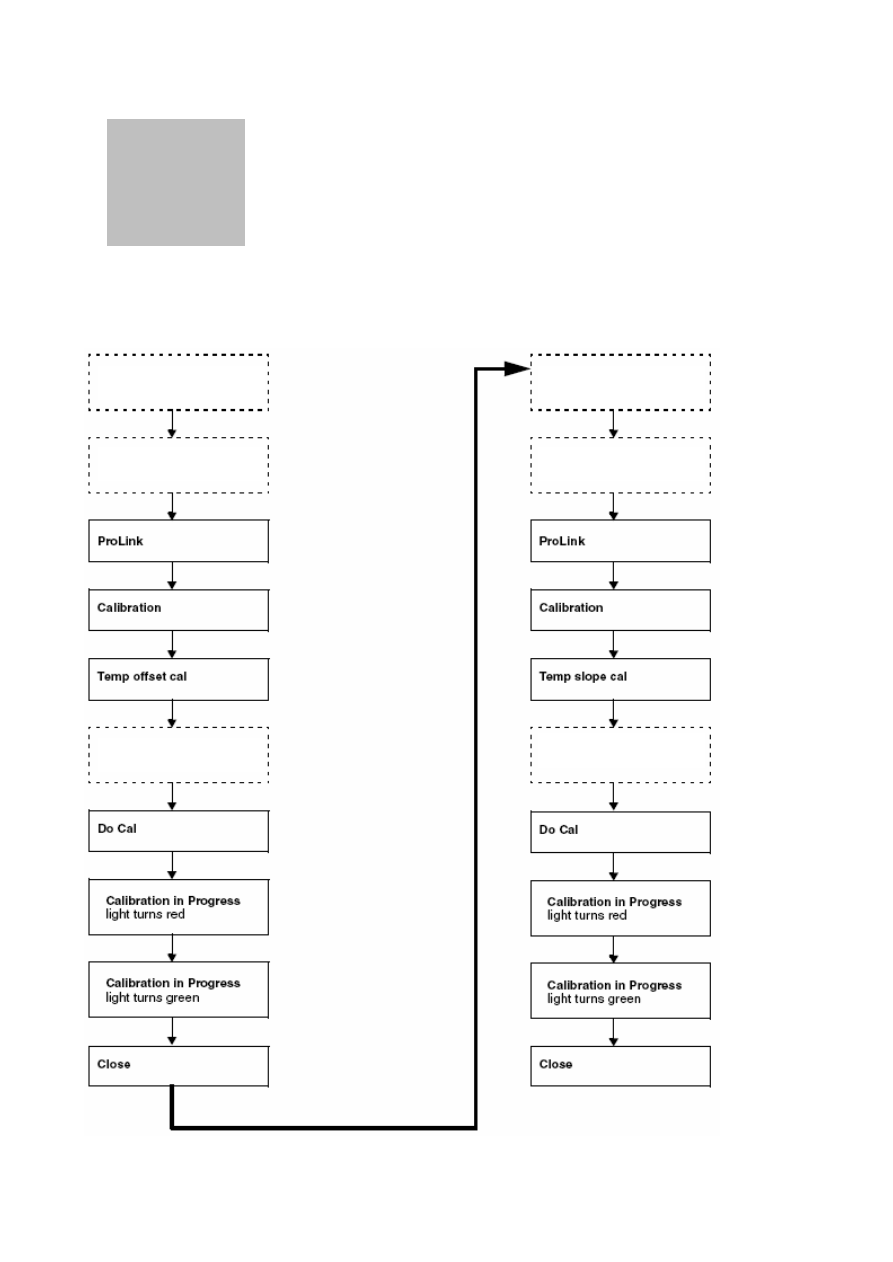

Рисунок С-5

Калибровка температуры- ProLink II

•

Модель 1500 AN

•

Модель 1700 AN

•

Модель 1700 IS

•

Модель 2500 CIO

•

Модель 2700 AN

•

Модель 2700 IS

•

Модель 2700 CIO

Заполните сенсор продук-

том с низкой темпер.

Заполните сенсор продук-

том с высокой темп.

Дождитесь температурного

равновесия

Дождитесь температурного

равновесия

Введите температ. продукта

с низкой температурой

Введите температ. продукта

с высокой температурой

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

165

Приложение D Конфигурирование приложе-
ния специального использования измерения
плотности

D.1 Об этой главе

В данном приложении описаны процедуры конфигурации для специального ис-
пользования измерения плотности.
Примечание: Приложение специального использования измерения плотности
является дополнительным для трансмиттеров Серии 2000 и не может быть
установлено или разрешено Вами. Чтобы проверить, установлено ли оно, под-
ключитесь к трансмиттеру с помощью ProLink II, затем щелкните мышью на
View/Installed Options.

ПРЕДУПРЕЖДЕНИЕ

Изменение конфигурации может повлиять на работу трансмиттера.

Перед изменением конфигурации трансмиттера установите устройства
управления в ручной режим.

D.2 Конфигурирование

Для конфигурирования и разрешения приложения специального использования измерения плотности не-
обходимо выполнить следующие основные шаги.

1. При наличии стандартных кривых или кривых заказчика (см. Раздел D.3), необходимо за-

грузить файл кривой в трансмиттер. Инструкции приведены в Разделе D.5.1.

2. При отсутствии стандартных кривых или кривых заказчика, необходимо сконфигуриро-

вать одну или более кривых плотности. Подробные инструкции приведены в руководстве
на ProLink II версии 2.1, доступном на сайте Micro Motion, или свяжитесь с Micro Motion.

3. Определите активную кривую. Инструкции приведены в Разделе D.5.2.

4. Проведите подстройку кривой плотности (при необходимости). Инструкции приведены в

Разделе D.6.

Дополнительно можно провести:

•

Изменение конкретных параметров кривой (см. Раздел D.7.)

•

Сохранение кривой в файле (см. Раздел D.8)

D.3 Варианты приложения – стандартная кривая или кривая заказчика

При заказе приложения специального использования измерения плотности, в поставку может быть
включен или не включен набор из шести стандартных кривых. Эти кривые описаны в Таблице D-1. Для
получения информации о порядке приобретения этих кривых, свяжитесь с Micro Motion.

Дополнительно могут быть заказаны кривые заказчика. Эти кривые определяются с использованием
данных, предоставленных заказчиком. Кривые заказчика могут быть установлены на заводе, а также за-
казчик может загрузить файл(ы) заказанных кривых в трансмиттер при помощи ProLink II.

•

Модель 2500 CIO

•

Модель 2700 AN

•

Модель 2700 IS

•

Модель 2700 CIO

Конфигурирование приложения специального использования измерения плотности продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

166

Если  стандартные  кривые  не  подходят  для  Вашего  применения,  и  Вы  не  заказали  кривые  заказчика,  и
при  этом  Вам  необходим  выход  трансмиттера,  основанный  на  специальном  использования  измерения
плотности,  Вам  необходимо  сконфигурировать  одну  или  более  кривых  для  соответствия  требованиям
Вашего применения.

Таблица D-1

Стандартные кривые

Наименование

Описание

Deg Balling
(градусы Боллинга)

Кривая представляет весовой процент вытяжки в растворе, выраженный в градусах Бол-
линга. Например, сусло в 10º Боллинга при 100% вытяжке сахарозы, означает 10% вы-
тяжки от общего веса.

Deg Brix
(градусы Брикса)

Кривая представляет шкалу плотности для растворов сахарозы, показывающую весовой
процент сахарозы в растворе при данной температуре. Например, 40 кг сахарозы, сме-
шанные с 60 кг воды, дают раствор в 40º Брикса.

Deg Plato
(градусы Платона)

Кривая представляет весовой процент вытяжки в растворе, выраженный в градусах Пла-
тона. Например, сусло в 10º Платона при 100% вытяжке сахарозы, означает 10% вытяж-
ки от общего веса.

HFCS 42

Кривая представляет шкалу плотности для растворов HFCS 42 (high fructose corn syrup-
глюкоза с высоким содержанием фруктозы), показывающую весовой процент HFCS в
растворе.

HFCS 55

Кривая представляет шкалу плотности для растворов HFCS 55 (high fructose corn syrup-
глюкоза с высоким содержанием фруктозы), показывающую весовой процент HFCS в
растворе.

HFCS 90

Кривая представляет шкалу плотности для растворов HFCS 90 (high fructose corn syrup-
глюкоза с высоким содержанием фруктозы), показывающую весовой процент HFCS в
растворе.

D.4 О специальном использовании измерения плотности

Приложение специального использования измерения плотности позволяет Вам выбрать или сконфигури-
ровать кривые плотности для Вашего продукта. Кривые представляют зависимость плотности от темпе-
ратуры и концентрации.

D.4.1

Кривая плотности

Кривая плотности может быть представлена поверхностью в трёхмерном пространстве.

В трансмиттере может храниться до шести кривых; однако, только одна может быть разрешена (исполь-
зована) в данный момент времени. При разрешении кривой плотности, трансмиттер использует выбран-
ную кривую и измеренные температуру и плотность для вычисления производных переменных. Произ-
водные переменные используются для вычисления различных переменных специального использования
измерения плотности, таких как ED Density at Ref или ED Concentration. Эти переменные могут исполь-
зоваться трансмиттером так же, как и стандартные переменные, такие как массовый или объёмный рас-
ход; например, они могут использоваться для определения событий.

Конфигурирование приложения специального использования измерения плотности продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

167

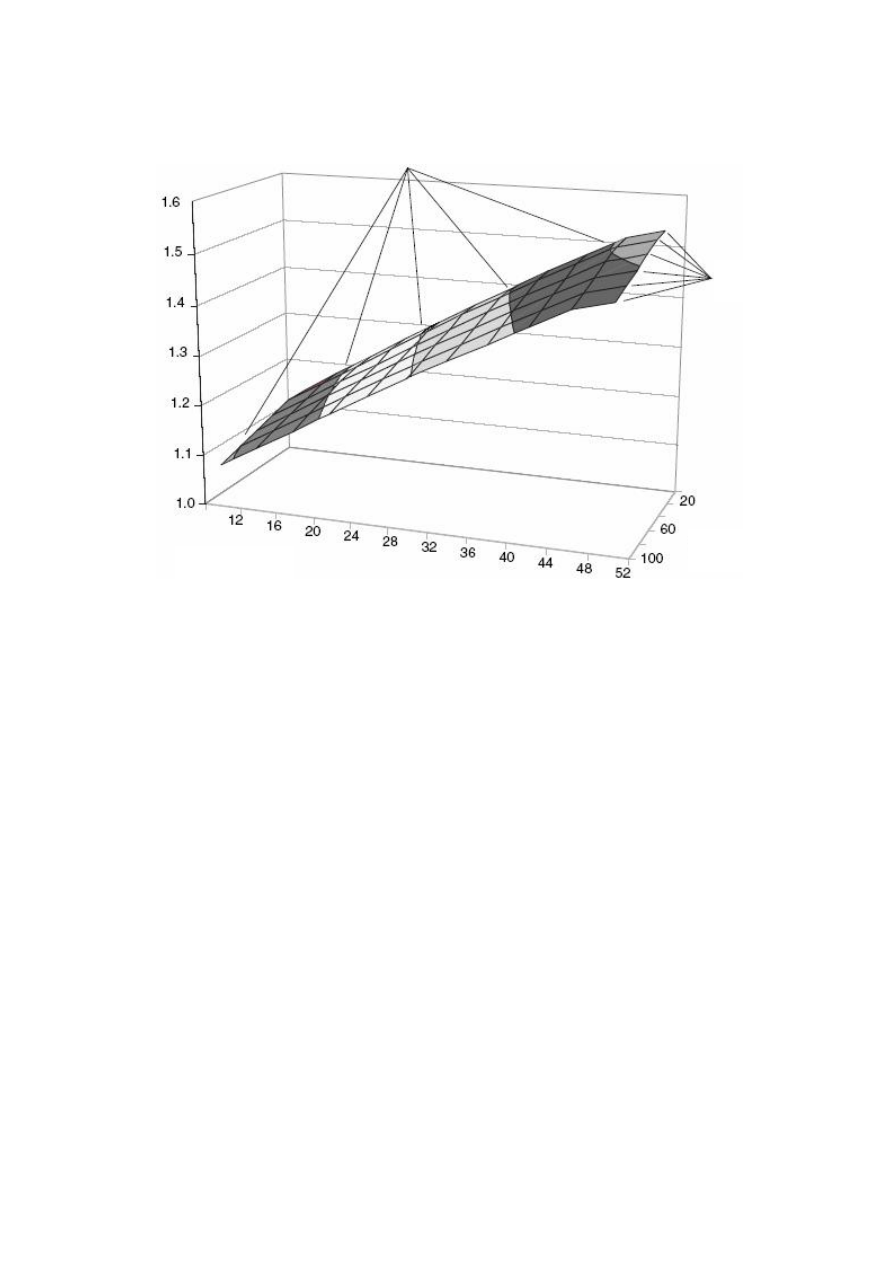

Рисунок D-1

Пример кривой плотности

Допустимые переменные процесса зависят от производных переменных. В Таблице D-2 перечислены и
определены производные переменные, а также переменные специального использования измерения
плотности, доступные с каждой производной переменной.

Примечание: Появляющаяся в ProLink II Standard derived variable (Стандартная производная перемен-
ная) не может быть использована и служит лишь для обратной совместимости.

Для кривых заказчика могут использоваться любые производные переменные. Однако все кривые
должны основываться на одной и той же производной переменной. При конфигурировании кривых за-
казчика, выберите производную переменную из которой будут получаться переменные специального
использования измерения плотности, требуемые Вашим применением.

Стандартные кривые сконфигурированы для использования производной переменной Mass Conc
(Dens)- массовая концентрация по опорной плотности, и не могут быть изменены для использования
какой-нибудь другой производной переменной.

Ось Y:
Плотность

Ось Х:
Концентрация

Ось Z:
Температура

Изотермы 1-6

Кривые концентрации А-Е

Конфигурирование приложения специального использования измерения плотности продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

168

Таблица D-2

Производные переменные и доступные переменные процесса

Доступные переменные процесса

Производные переменные – метка
ProLink II и определение

Плотность при
стандартной
температуре

Стандартный
объёмный
расход

SG Концентрация Нетто

массовый
расход

Нетто
объёмный
расход

Density @ Ref
Плотность при стандартной температуре
Масса единицы объёма, приведённая к стан-
дартной температуре

√

SG
Относительная плотность
Отношение плотности продукта при данной
температуре к плотности воды при данной
температуре. Совпадение температур необя-
зательно.

√

Mass Conc (Dens)
Массовая концентрация, получаемая по
плотности
Процентное содержание растворённого ве-
щества или материала в суспензии во всём
растворе по массе, определяемое по плотно-
сти

√

Mass Conc (SG)
Массовая концентрация, получаемая поSG
Процентное содержание растворённого ве-
щества или материала в суспензии во всём
растворе по массе, определяемое по SG

√

Volume Conc (Dens)
Объёмная концентрация, получаемая по
плотности
Процентное содержание растворённого ве-
щества или материала в суспензии во всём
растворе по объёму, определяемое по плот-
ности

√

Volume Conc (SG)
Объёмная концентрация, получаемая по SG
Процентное содержание растворённого ве-
щества или материала в суспензии во всём
растворе по объёму, определяемое по SG

√

Conc (Dens)
Концентрация, получаемая по плотности
Масса, объём, вес или количество молей
растворённого вещества или материала в
суспензии во всём растворе, определяемое
по плотности

√

Conc (SG)
Концентрация, получаемая по SG
Масса, объём, вес или количество молей
растворённого вещества или материала в
суспензии во всём растворе, определяемое
по SG

√

Конфигурирование приложения специального использования измерения плотности продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

169

D.4.2

Точки данных

Кривая плотности определяется «точками данных», определяемыми заказчиком значениями плотности.
Вам необходимо ввести одну точку данных для каждого пересечения изотермы с кривой концентрации.
Например, на Рисунке D-1 показаны 5 кривых концентрации и 6 изотерм, таким образом, для определе-
ния кривой плотности, необходимо определить 30 точек данных: Точку А1, Точку А2,....., Точку Е6.

Введите точки данных в сконфигурированных на данный момент единицах плотности. При изменении
единиц измерения плотности после конфигурирования кривых плотности, кривые плотности будут об-
новлены автоматически для использования новых единиц измерения плотности.

Примечание: Конфигурирование единиц измерения плотности рассматривается в Разделе 6.4.

Расположение точек данных определяется значениями, используемыми для кривых концентрации и изо-
терм, при которых измеряются точки данных. Диапазон изотерм должен включать значения температур
приведения.

D.5 Процедура конфигурирования

При конфигурировании приложения специального использования измерения плотности следуйте инст-
рукциям настоящего раздела.

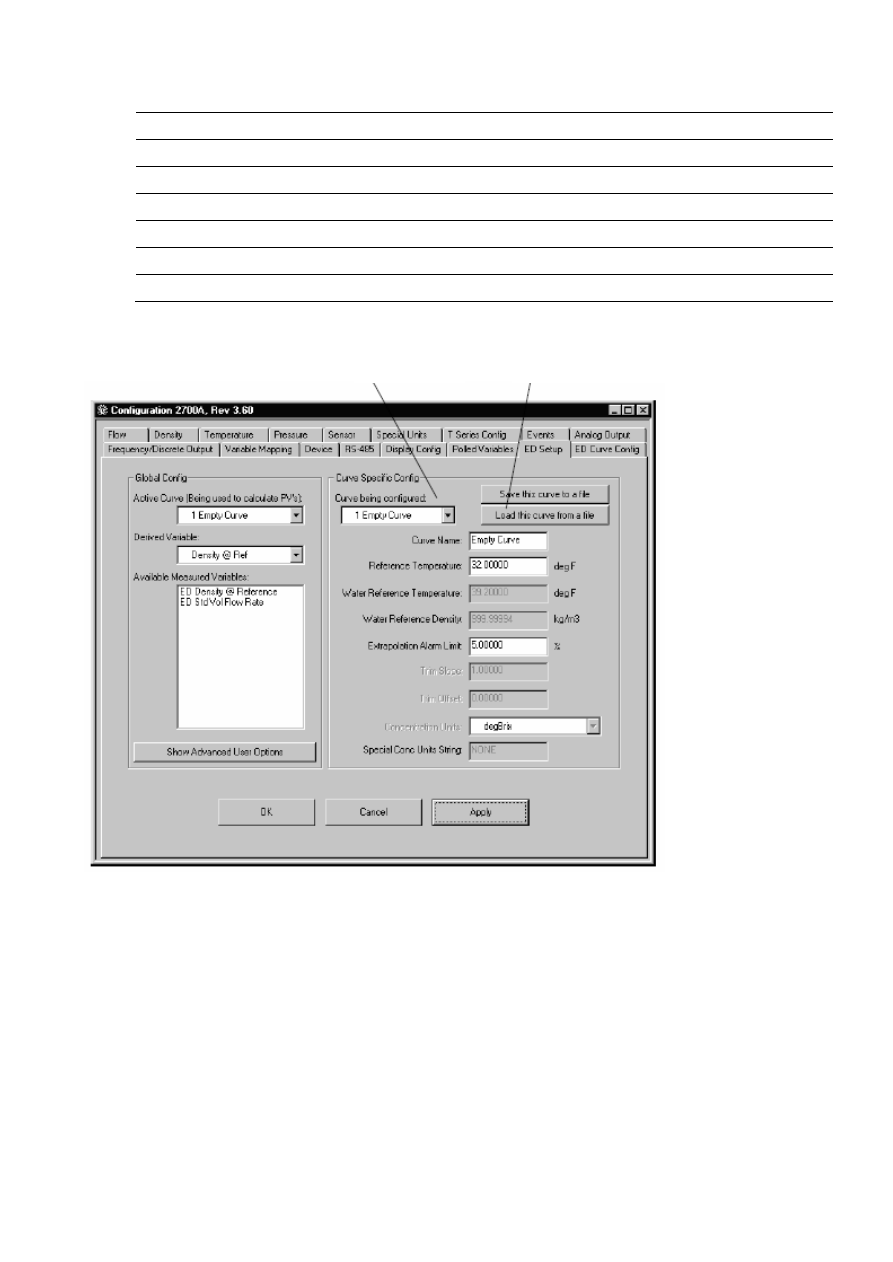

D.5.1

Загрузка стандартной кривой или кривой заказчика

Примечание: Если требуемая кривая уже загружена в трансмиттер, пропустите данный шаг и перей-
дите к Разделу D.5.2.

Если стандартная кривая или кривая заказчика представлена в виде файла, Вам надо загрузить его в
трансмиттер.

1. Установите единицы измерения плотности и температуры трансмиттера такими, что ис-

пользуются загружаемой кривой.

•

Для стандартных кривых, используемые единицы приведены в Таблице D-3.

•

Для кривых заказчика, воспользуйтесь информацией, предоставляемой Micro Motion.

•

Информация о конфигурировании единиц измерения содержится в Разделе 6.4.

2. При загрузке стандартной кривой, установите производную переменную Mass Conc (Dens).

При загрузке кривой заказчика, установите производную переменную такой же, как ис-
пользуемая кривой заказчика.

3. В окне ProLink/Configuration щёлкните мышью на закладке ED Setup. Появляется окно,

показанное на Рисунке D-2.

4. Используя выпадающий список Curve being configured (Загружаемая кривая), определите

слот, в который кривая будет загружена (Density Curve (кривая плотности) 1-6) и щёлкните
мышью на Apply.

5. Щёлкните мышью на кнопке Load this curve from a file (Загрузить эту кривую из файла) и

определите загружаемый файл.

6. Повторите эту процедуру для загрузки необходимого количества кривых. Убедитесь в том,

что все загружаемые кривые используют одну и ту же производную переменную.

Примечание: Загрузка кривой, использующей другую производную переменную, приведет к стиранию
всех данных кривой.

Конфигурирование приложения специального использования измерения плотности продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

170

Таблица D-3

Единицы измерения, используемые стандартными кривыми

Кривая

Единицы измерения плотности

Единицы измерения температуры

Deg Balling

g/cm

(г/см

)

ºF

Deg Brix

g/cm

(г/см

)

ºC

Deg Plato

g/cm

(г/см

)

ºF

HFCS 42

g/cm

(г/см

)

ºC

HFCS 55

g/cm

(г/см

)

ºC

HFCS 90

g/cm

(г/см

)

ºC

Рисунок D-2

Окно установки ED

D.5.2 Определение активной кривой

Только одна кривая может быть активной в данный момент времени. Для определения кривой, исполь-
зуемой в вычислениях специального использования измерения плотности:

1. В окне ProLink/Configuration, щелкните мышью на закладке ED Setup.

2. Используя выпадающий список Active Curve (активная кривая), выберите активную кри-

вую.

3. Щелкните мышью на Apply.

Здесь любая из доступных переменных специального использования измерения плотности из списка ок-
на ED Setup, может быть использована при работе трансмиттера.

Определите слот
(см. Шаг 4)

Определите загружаемый
файл (см. Шаг 5)

Конфигурирование приложения специального использования измерения плотности продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

171

D.6 Настройка кривой плотности

Настройка кривой плотности используется для подстройки выхода трансмиттера по опорным значениям.
Настройка кривой плотности может использоваться для стандартных кривых, кривых заказчика и опре-
деляемых пользователем кривых. Настройка кривой плотности является необязательной процедурой.

Для настройки кривой плотности:

1. В окне ED Setup щёлкните мышью на кнопке Show Advanced User Options. Появится

окно, показанное на Рисунке D-3.

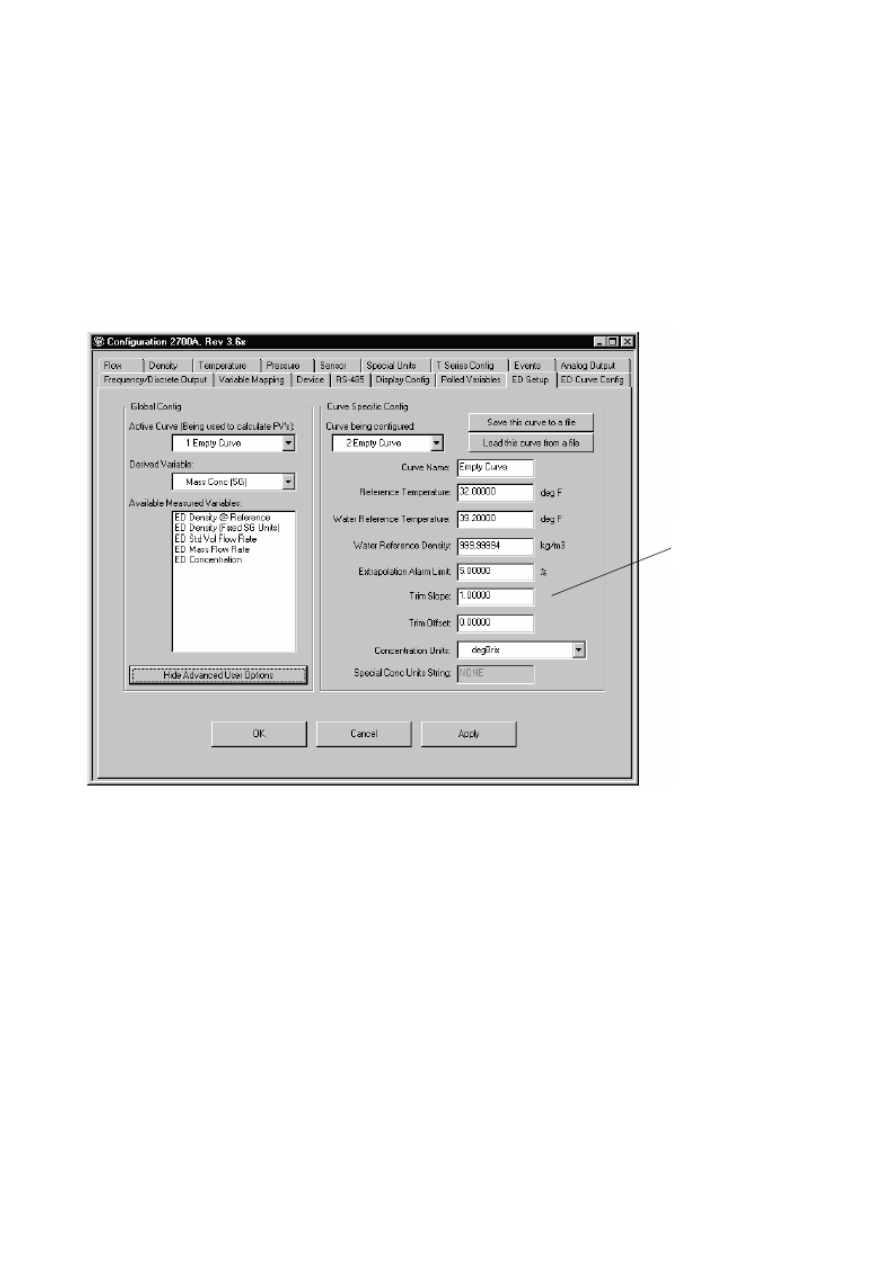

Рисунок D-3

Окно установки ED – Расширенные варианты

2. Выберите кривую для настройки.

3. Для сконфигурированной производной переменной (массовая концентрация, плотность

при стандартной температуре и т. д.) сравните данные трансмиттера с лабораторными
пробами при различных температуре и концентрации.

4. Вычислите сдвиг и наклон, необходимые для приведения выхода трансмиттера ближе к

лабораторным значениям.

5. Введите значения сдвига и наклона в текстовых окнах Trim Offset и Trim Slope.

6. Щелкните мышью на Apply.

Текстовые окна
сдвига и наклона

Конфигурирование приложения специального использования измерения плотности продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

172

D.7 Изменение кривой плотности

Существующая кривая плотности может быть изменена. Без влияния на вычисления специального ис-
пользования измерения плотности могут быть изменены следующие параметры:

•

Имя кривой

•

Метка единицы концентрации и дополнительная текстовая строка

•

Предел аларма экстраполяции

Примечание: При увеличении величины предела аларма экстраполяции, вероятность неточности вы-
числений специального использования измерения плотности также возрастает. Micro Motion реко-
мендует использовать значение по умолчанию для предела аларма экстраполяции.

Не изменяйте другие параметры. В частности, при изменении производной переменной, стираются все
данные всех существующих кривых.

D.8 Сохранение кривой плотности

Micro Motion рекомендует сохранять все кривые в файле.

Для сохранения кривой в файле:

1. В окне ProLink/Configuration щёлкните мышью на закладке ED Setup .

2. Из выпадающего списка Curve being configured, выберите кривую для сохранения и

щелкните мышью на Apply .

3. Щёлкните мышью на кнопке Save this curve to a file и определите имя файла и место его

сохранения.

4. Повторите эти шаги для всех кривых плотности Вашего трансмиттера.

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

173

Приложение E Блок-схемы меню-

Трансмиттеры Модели 1500AN

E.1 Обзор

В данном приложении представлены блок-схемы меню для трансмиттера Модели 1500 AN:

•

Меню ProLink II

−

Меню конфигурирования – Рисунки Е-1 и Е-2

−

Рабочие меню – Рисунок Е-3

•

Меню Коммуникатора 375 – Рисунки с Е-4 поЕ-8

Для установки нуля расходомера, тестирования контура и подстройки мА выхода, см. Главу 5.

E.2 Плата выходов Модели 1500

Трансмиттер Модели 1500 выполнен как аналоговый трансмиттер, т.е. как трансмиттер с платой анало-
говых выходов. Однако, по техническим причинам, он построен на базе платы CIO. Соответственно, при
выборе меню, показывающему вариант выходной платы, она определяется как плата CIO. Это нормаль-
но, и не влияет на работу трансмиттера и его действительные выходы.

E.3 Требования к средствам коммуникации

Е.3.1

ProLink II

Для полной поддержки трансмиттера Модели 1500 AN необходимо ПО ProLink II версии 2.1. При ис-
пользовании более ранних версий ProLink II, Вы не сможете осуществлять все функции.

Меню ProLink II в данном приложении основано на ProLink II версии 2.1.

Е.3.2

Коммуникатор

При работе с трансмиттером Модели 1500 необходимо использовать 375 Field Коммуникатор. Трансмит-
тер Модели 1500 не поддерживается 275 HART Коммуникатором.

При первичном подключении 375 Field Коммуникатора к трансмиттеру Модели 1500, на дисплей выво-
дится предупредительное сообщение. Для продолжения использования 375 Field Коммуникатора c
трансмиттером Модели 1500, нажмите CONT.

Блок-схемы меню-Трансмиттеры Модели 1500AN продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

174

E.4 Информация о версиях

Приведены блок-схемы меню для:

•

ПО трансмиттера версии 4.1

•

ПО базового процессора версии 2.1

•

ProLink II версии 2.1

•

375 Field Коммуникатор версии 4, DD версии 1

Для других версий компонентов, меню могут незначительно отличаться.

Блок-схемы меню-Трансмиттеры Модели 1500AN продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

175

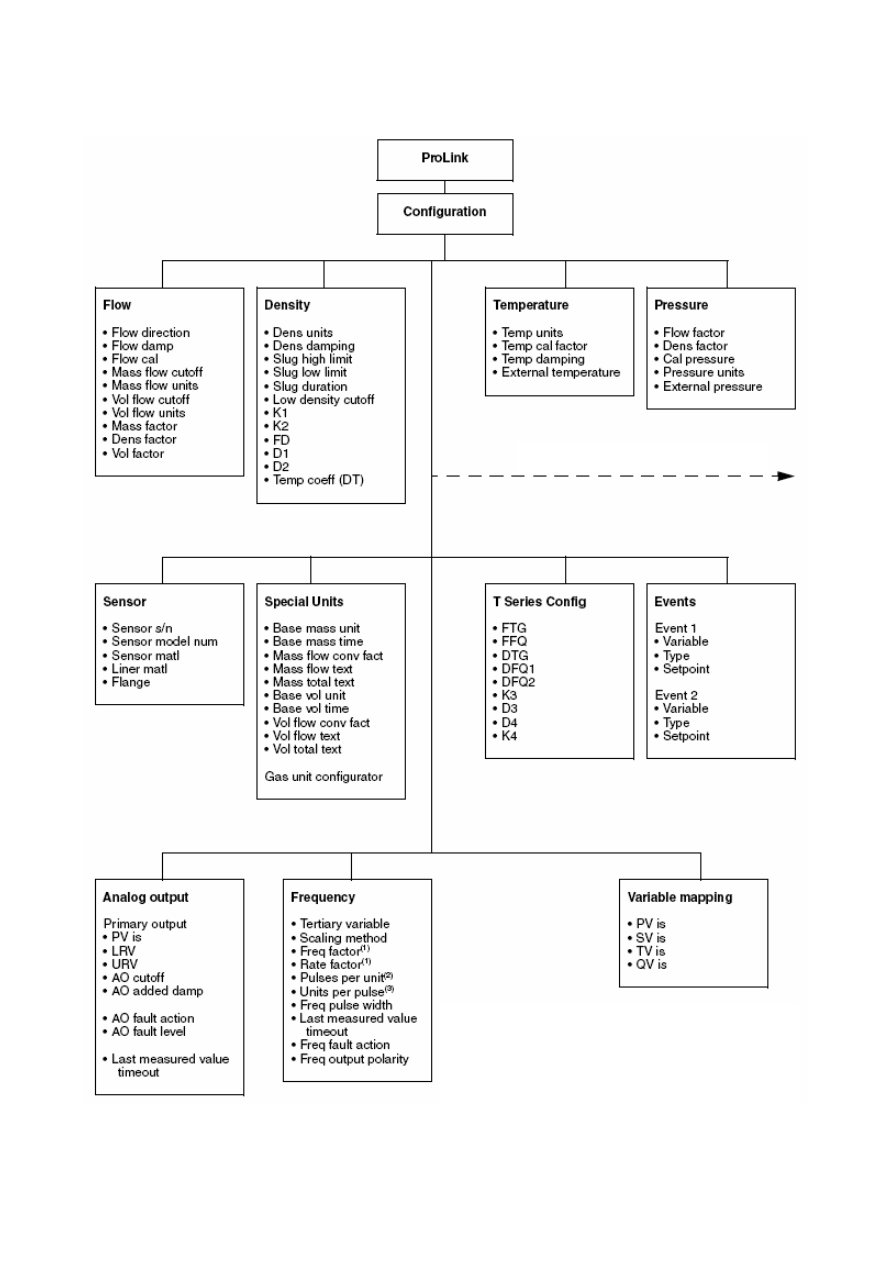

Рисунок Е-1

Меню конфигурирования ProLink II

Другие конфигурационные параметры

(1) Выводится только при методе масштабирования,
установленном в Frequency = Flow.
(2) Выводится только при методе масштабирования,
установленном в Pulses/Unit.
(3) Выводится только при методе масштабирования,
установленном в Units/pulses.

содержание .. 9 10 11 12 ..
