Массовые расходомеры Micro Motion серий 1000 и 2000. Руководство - часть 12

Блок-схемы меню-Трансмиттеры Модели 1500AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

176

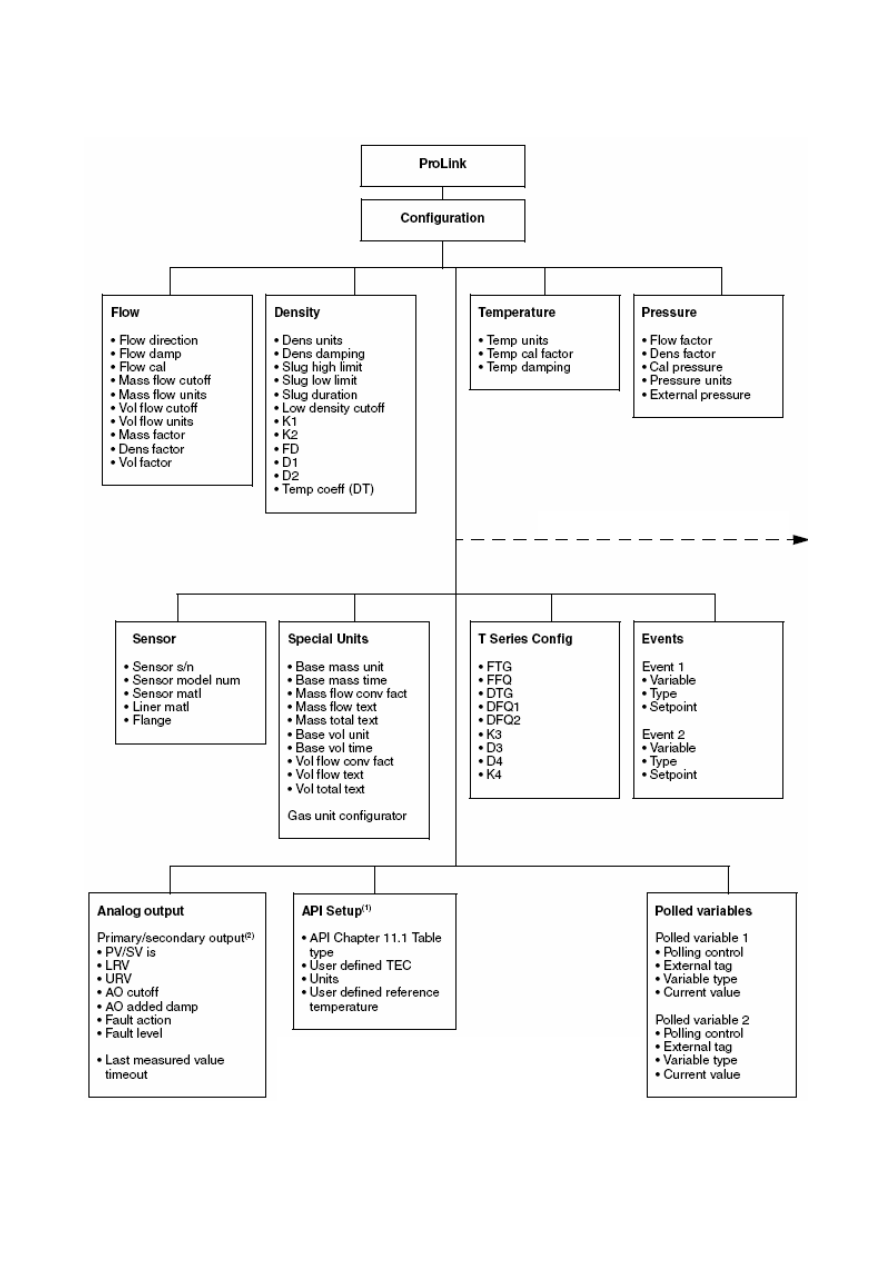

Рисунок Е-2

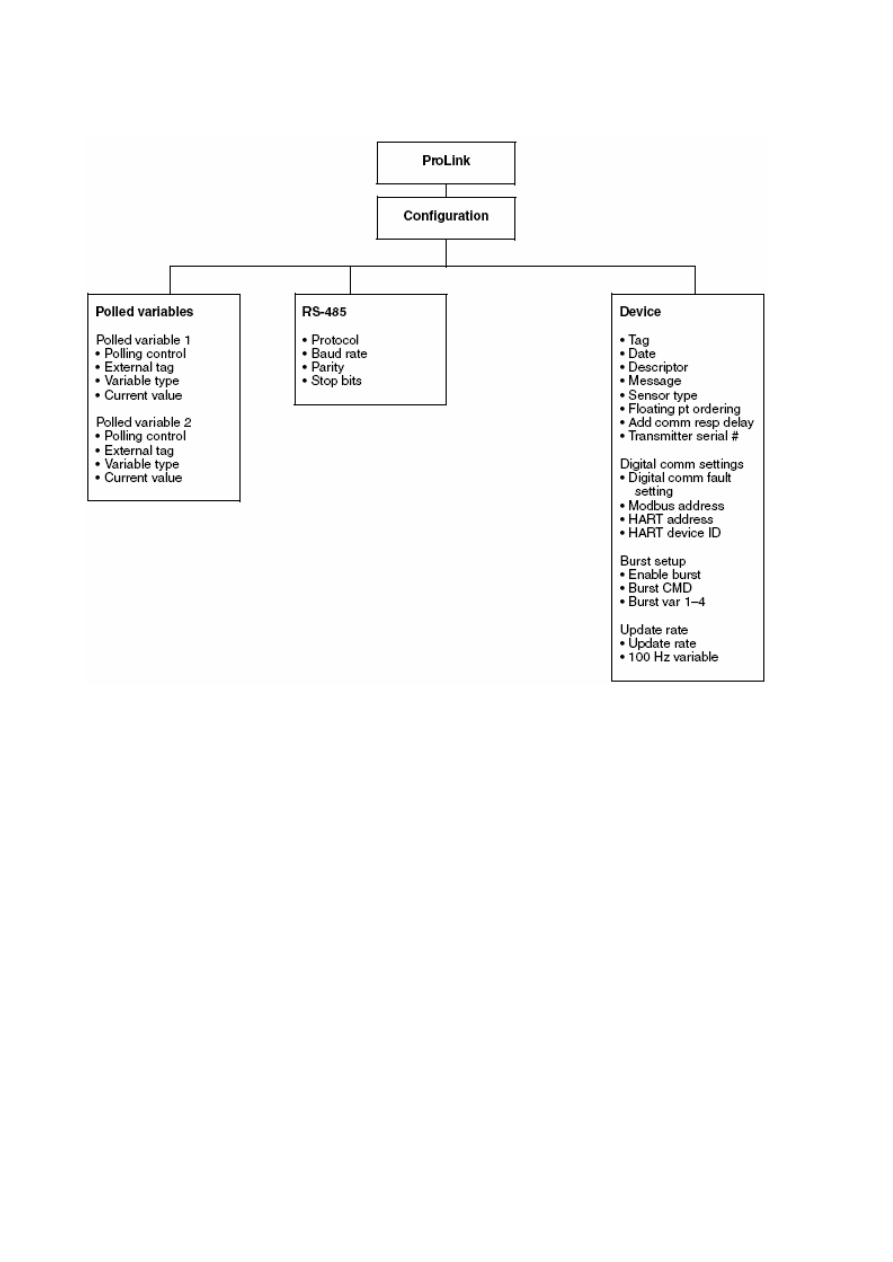

Меню конфигурирования ProLink II (продолжение)







Блок-схемы меню-Трансмиттеры Модели 1500AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



177

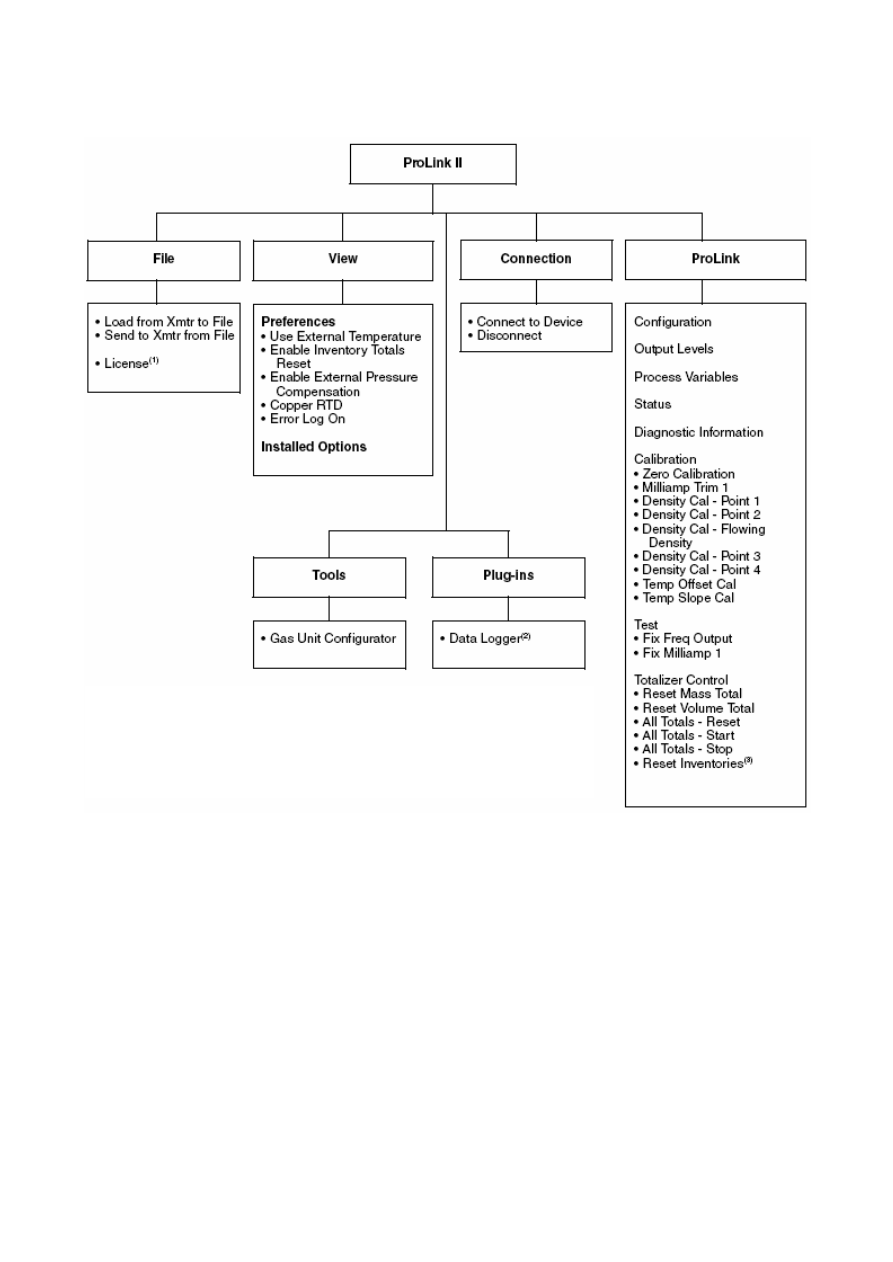

Рисунок Е-3

Рабочие меню ProLink II







(1) Лицензирование предусмотрено не всеми версиями ProLink II.
(2) Информация об использовании Data Logger (регистратор данных) содер-
жится в руководстве на ProLink II.
(3) Возможность сброса инвентаризаторов существует только при соответст-
вующем разрешении в меню Preferences ProLink II.

Блок-схемы меню-Трансмиттеры Модели 1500AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

178

Рисунок Е-4

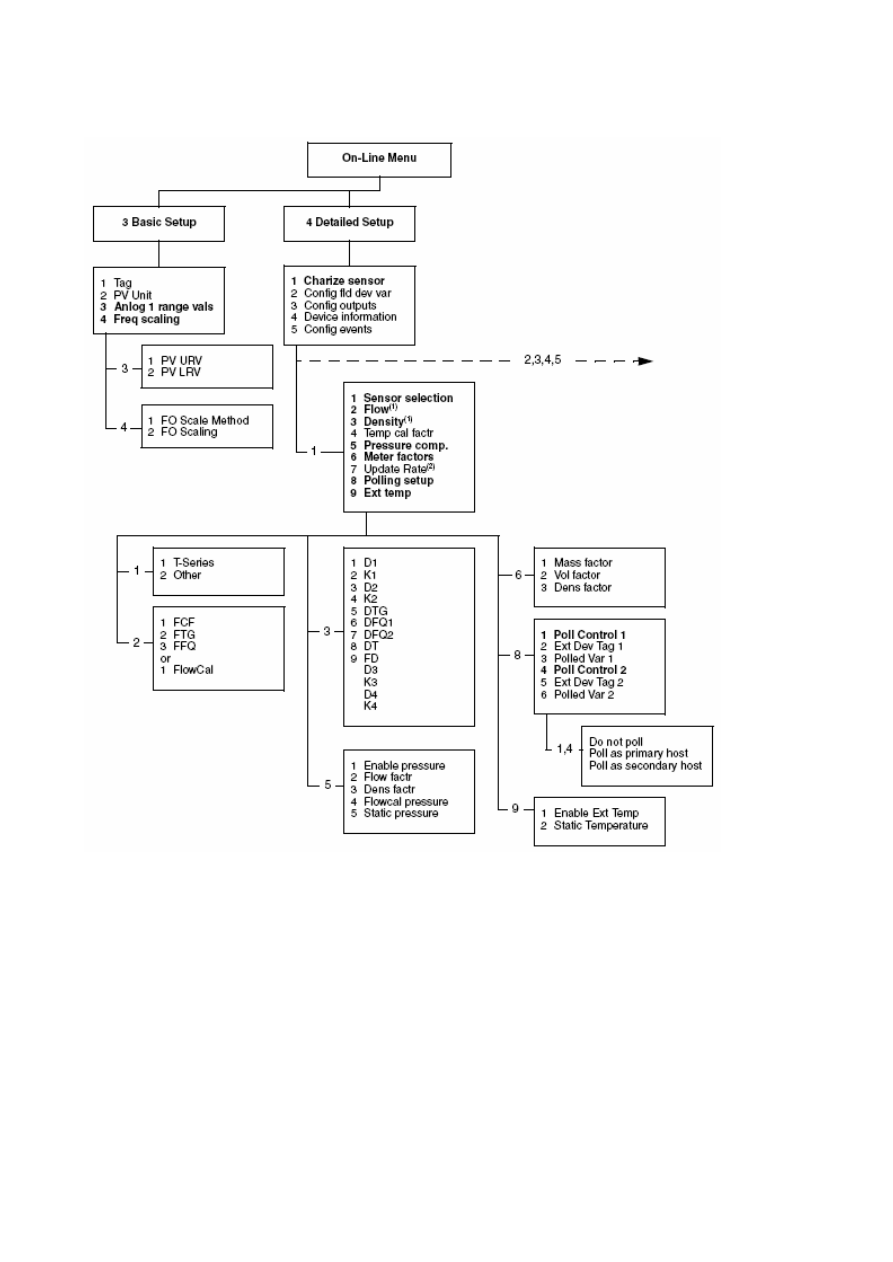

Меню Коммуникатора







Блок-схемы меню-Трансмиттеры Модели 1500AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



179

Рисунок Е-5

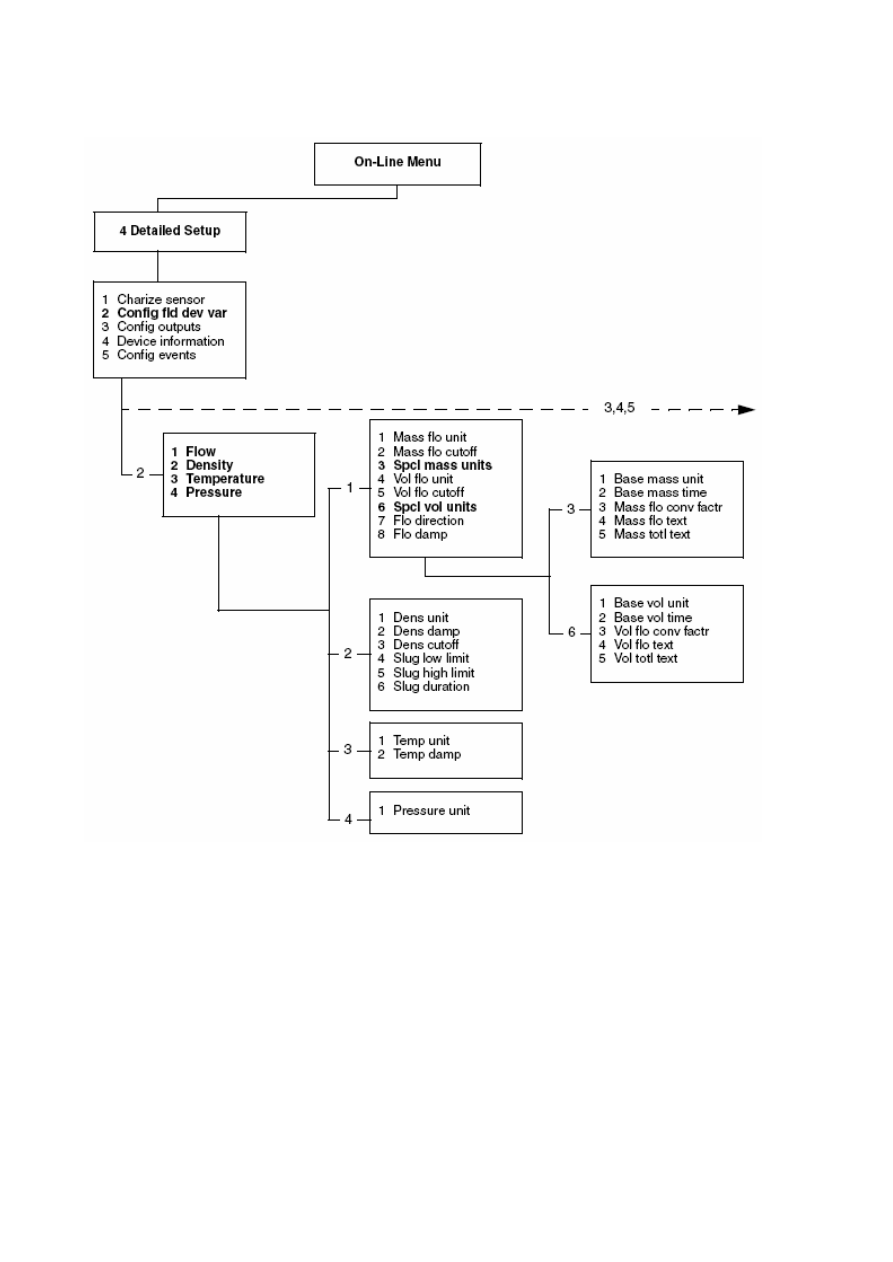

Меню Коммуникатора (продолжение)

















(1)  Выводятся  различные  параметры  расхода  и  плотности  в  зависимости  от
выбора сенсора. Номера пунктов меню изменяются соответственно. Дополни-
тельная

информация

содержится

в

Разделе

6.2.

(2)  При  установке  Update  Rate  в  значение  Special,  параметр  Update  Rate  Var
приводится непосредственно под Update Rate.  Номера пунктов меню изменя-
ются соответственно.

Блок-схемы меню-Трансмиттеры Модели 1500AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

180

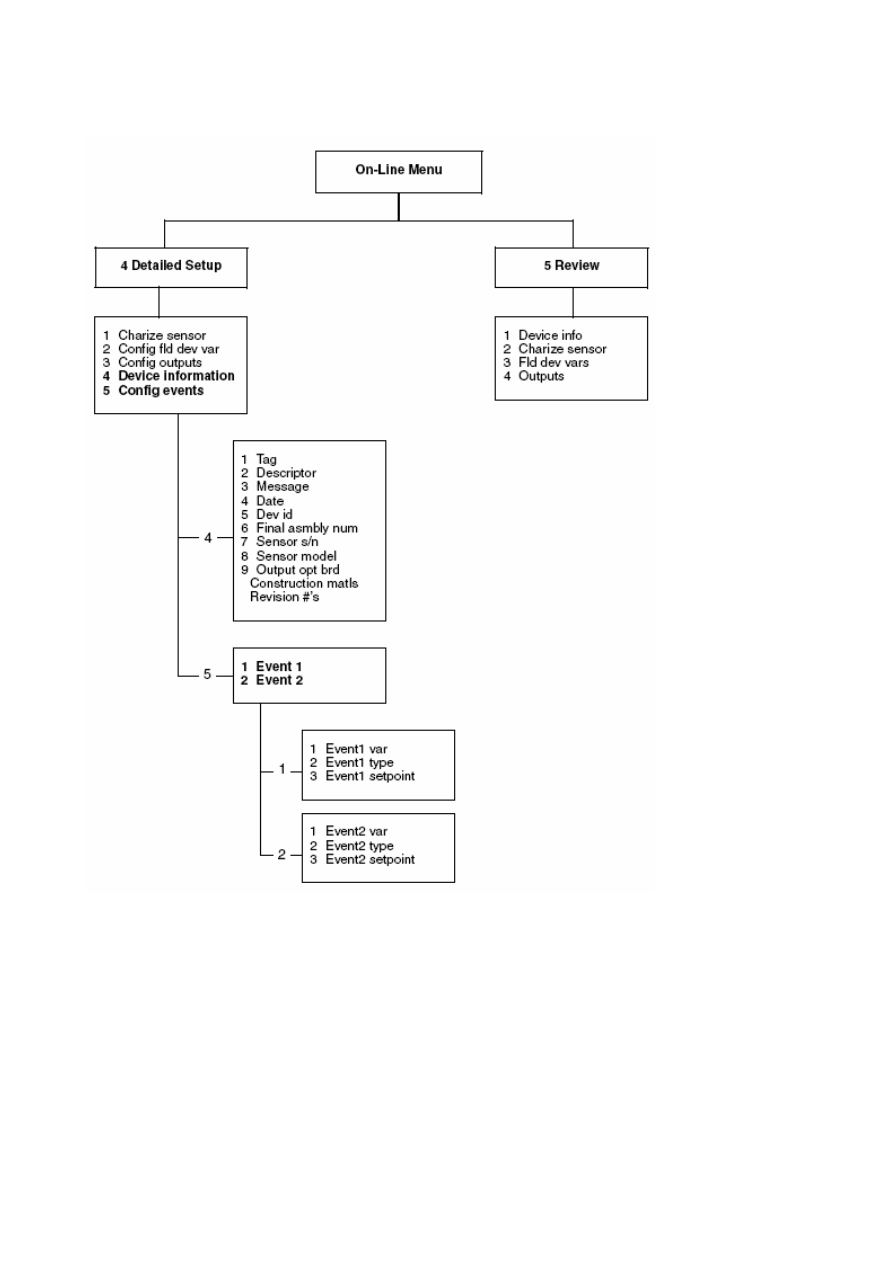

Рисунок Е-6

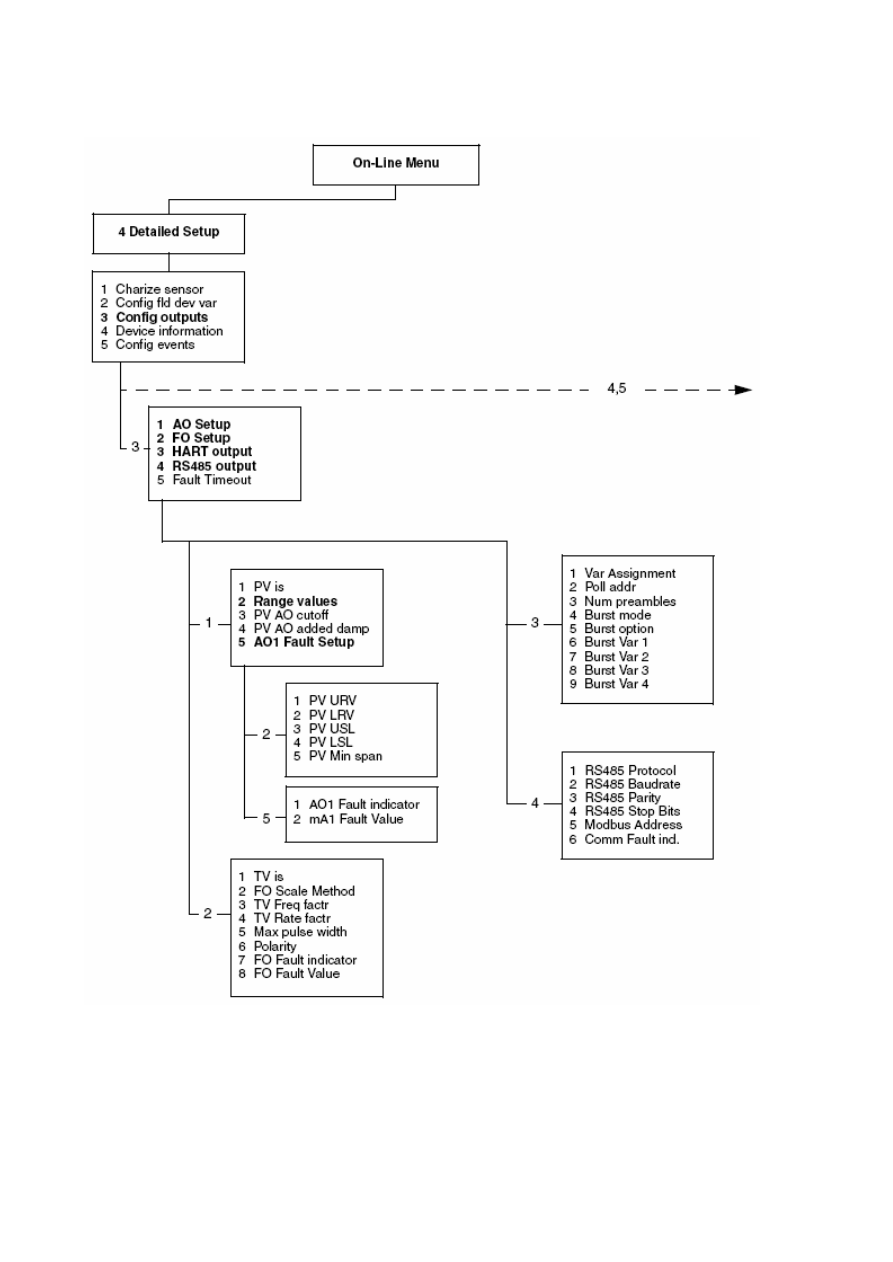

Меню Коммуникатора (продолжение)









Блок-схемы меню-Трансмиттеры Модели 1500AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



181

Рисунок Е-7

Меню Коммуникатора (продолжение)







Блок-схемы меню-Трансмиттеры Модели 1500AN  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

182

Рисунок Е-8

Меню Коммуникатора (продолжение)











Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

183

Приложение F   Блок-схемы меню-

Трансмиттеры Модели 2500
CIO

F.1  Обзор

В данном приложении представлены блок-схемы меню для трансмиттера Модели 2500 CIO:

•



Меню ProLink II

−



Меню конфигурирования – Рисунки F-1 и F-2

−



Рабочее меню – Рисунок F-3

•



Меню Коммуникатора – Рисунки с F-4 по F-8

Для установки нуля расходомера, тестирования контура и подстройки мА выхода, см. Главу 5



F.2  Требования к средствам коммуникации



F.2.1

ProLink II

Для  полной  поддержки  трансмиттера  Модели  2500  CIO  необходимо  ПО  ProLink  II версии  2.0.  При  ис-
пользовании более ранних версий ProLink II, Вы не сможете осуществлять все функции.



F.2.2

Коммуникатор

Для полной поддержки трансмиттера Модели 2500 CIO необходимо использовать 375 Field Коммуника-
тор. 275 HART Коммуникатор предоставляет частичную поддержку (см. Раздел 4.2).

В данном приложении приведены меню для 375 Field Коммуникатора.



F.3  Информация о версиях

Приведены блок-схемы меню для:

•



ПО трансмиттера версии 4.0

•



ПО базового процессора версии 2.1

•

  ProLink II версии 2.1

•

  375 Field Коммуникатор версии 4, DD версии 1 (меню подходят также для DD версии 2)

Для других версий  компонентов, меню могут незначительно отличаться.






Блок-схемы меню-Трансмиттеры Модели 2500 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

184

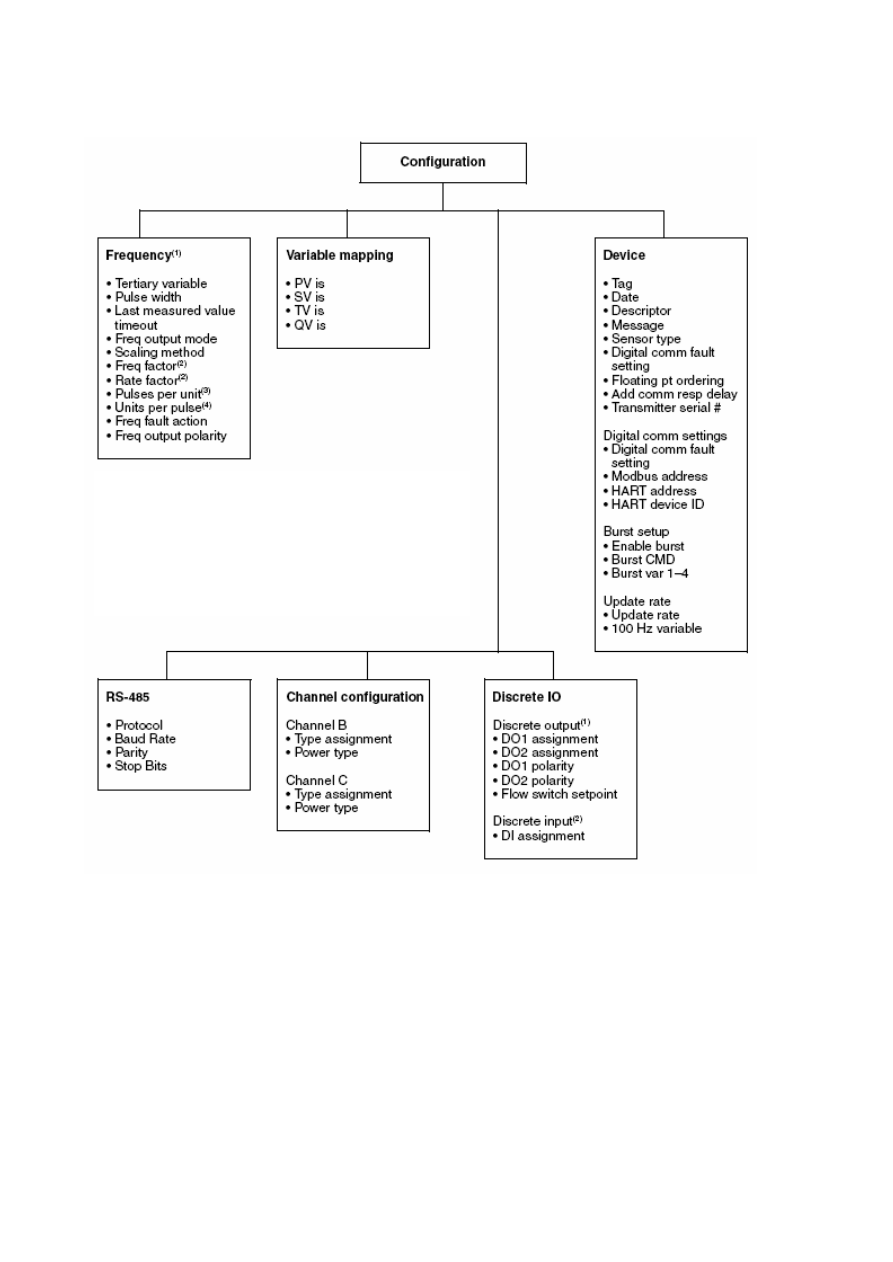

Рисунок F-1

Меню конфигурирования ProLink II







Другие пункты конфигурации

(1) Параметры установки API появляются лишь при
установленном приложении измерения нефтепродуктов
(2) Второй мА выход возможен лишь при конфигуриро-
вании Канала В на мА выход.

Блок-схемы меню-Трансмиттеры Модели 2500 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



185

Рисунок F-2

Меню конфигурирования ProLink II (продолжение)

















(1) Варианты частотного выхода доступны только при
конфигурировании канала на частотный выход.
(2) Выводится только при методе масштабирования, уста-
новленном в Frequency = Flow.
(3) Выводится только при методе масштабирования, уста-
новленном в Pulses/Unit.
(4) Выводится только при методе масштабирования, уста-
новленном в Units/pulses.

(1)  Варианты  дискретного  выхода  доступны  лишь
при конфигурировании канала на дискретный выход.
(2). Варианты дискретного входа доступны лишь при
конфигурировании канала на дискретный вход.

Блок-схемы меню-Трансмиттеры Модели 2500 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

186

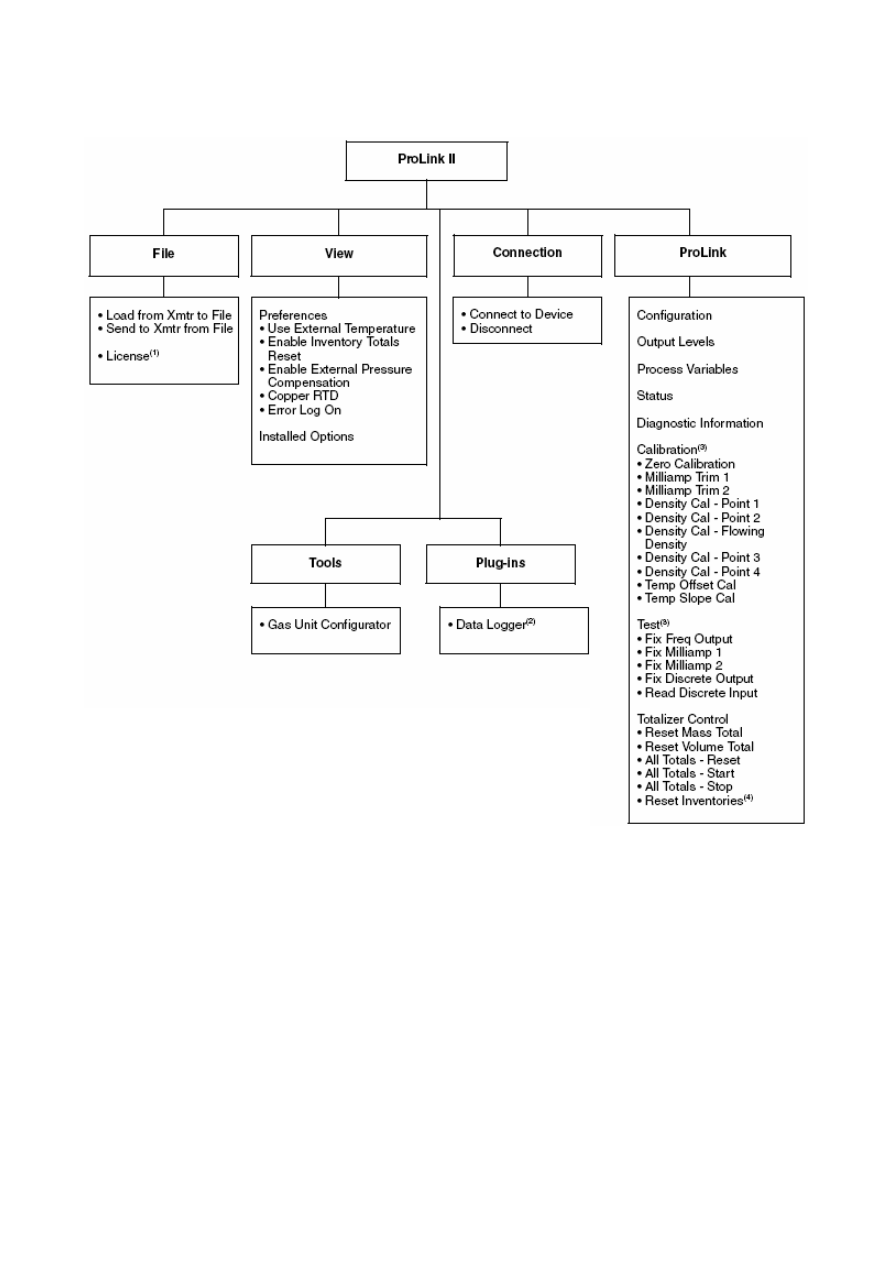

Рисунок F-3

Рабочие меню ProLink II







(1) Лицензирование предусмотрено не всеми версиями ProLink II.
(2) Информация об использовании Data Logger (регистратор данных) содер-
жится в руководстве на ProLink II.
(3) Выводятся различные варианты калибровки и тестирования в зависимости
от конфигурации канала
(4) Возможность сброса инвентаризаторов существует только при соответст-
вующем разрешении в меню Preferences ProLink II.

Блок-схемы меню-Трансмиттеры Модели 2500 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



187

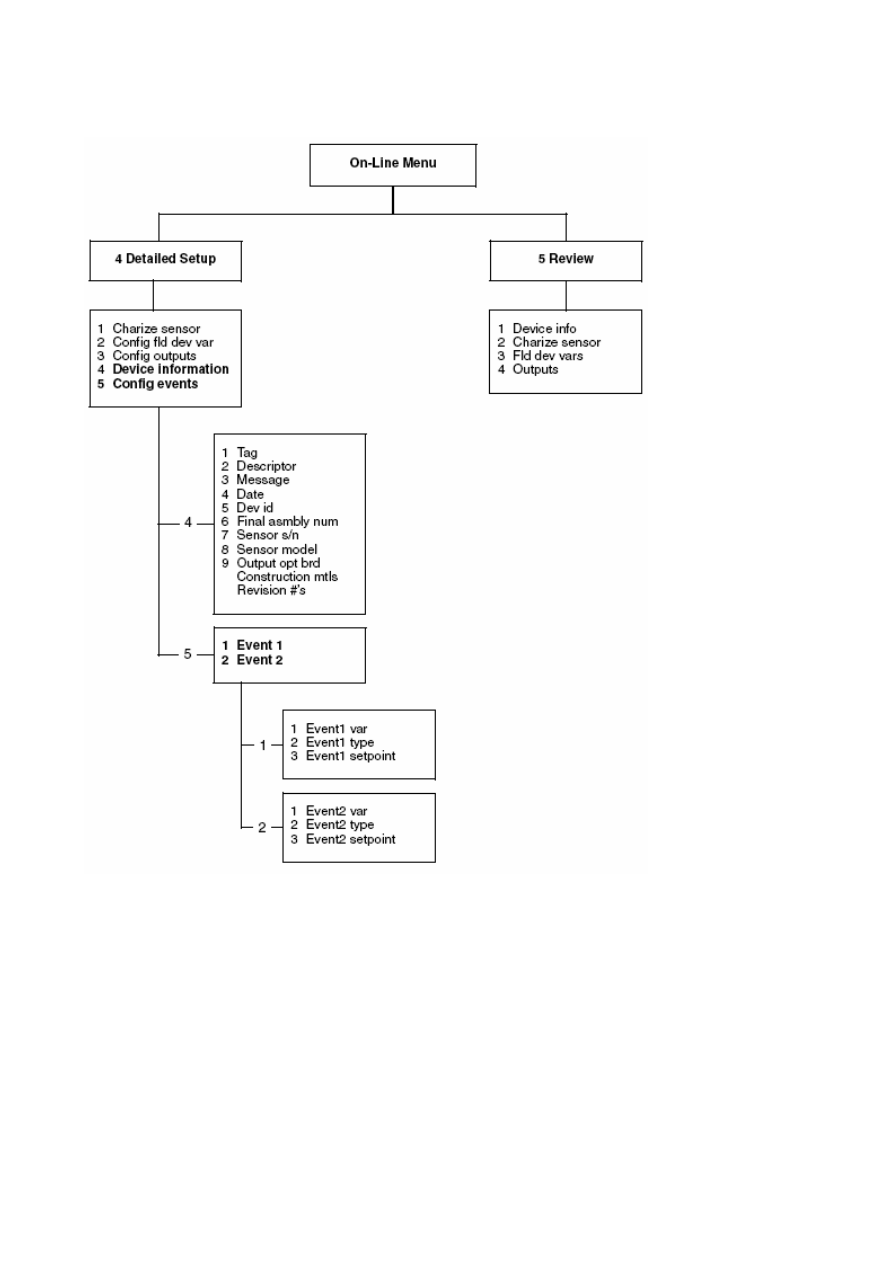

Рисунок F-4

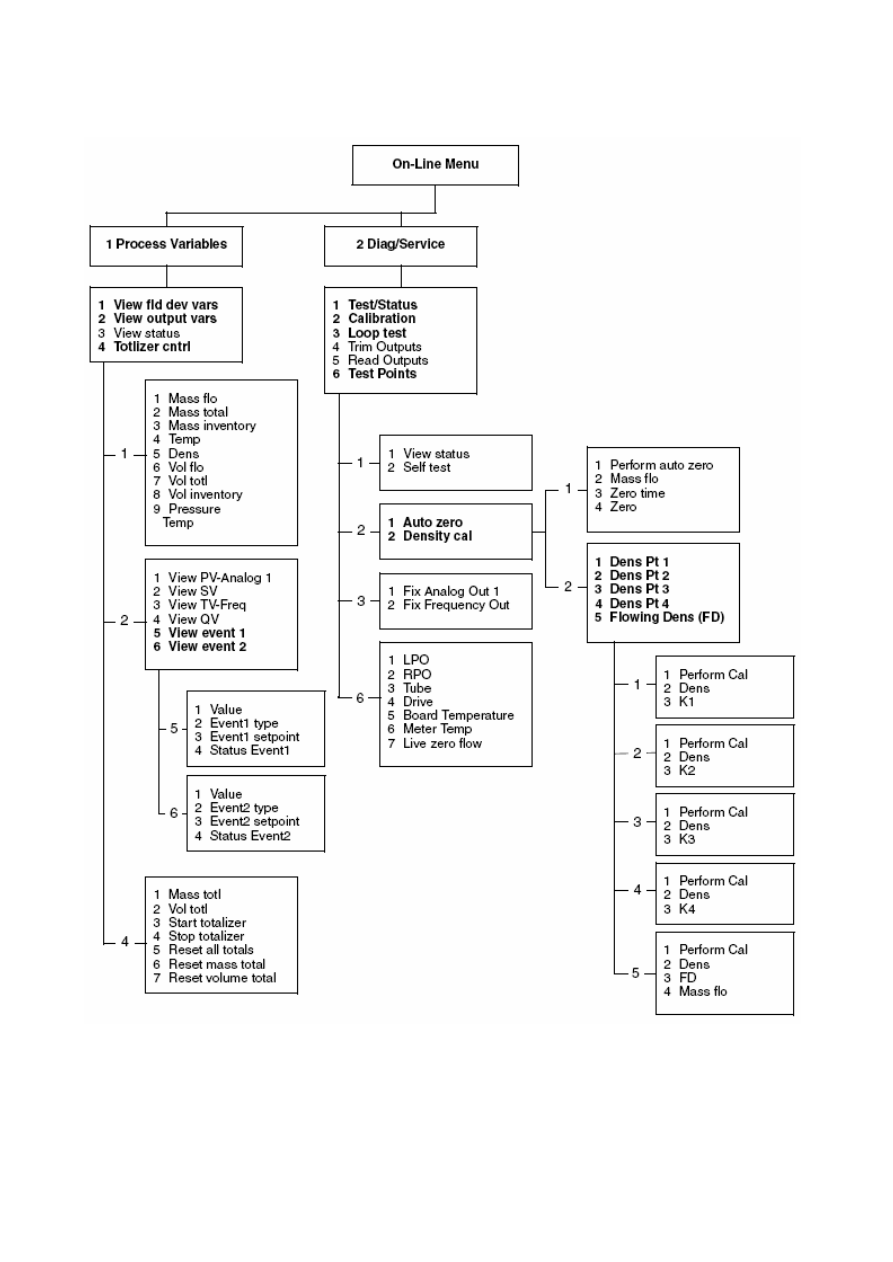

Меню Коммуникатора









Дополнительные меню

(1) API-связанные параметры появляются
лишь при доступности приложения измерения
нефтепродуктов в трансмиттере.
(2). В зависимости от конфигурации канала,
выводятся различные варианты тестирования
контура, подстройки и калибровки.

Блок-схемы меню-Трансмиттеры Модели 2500 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

188

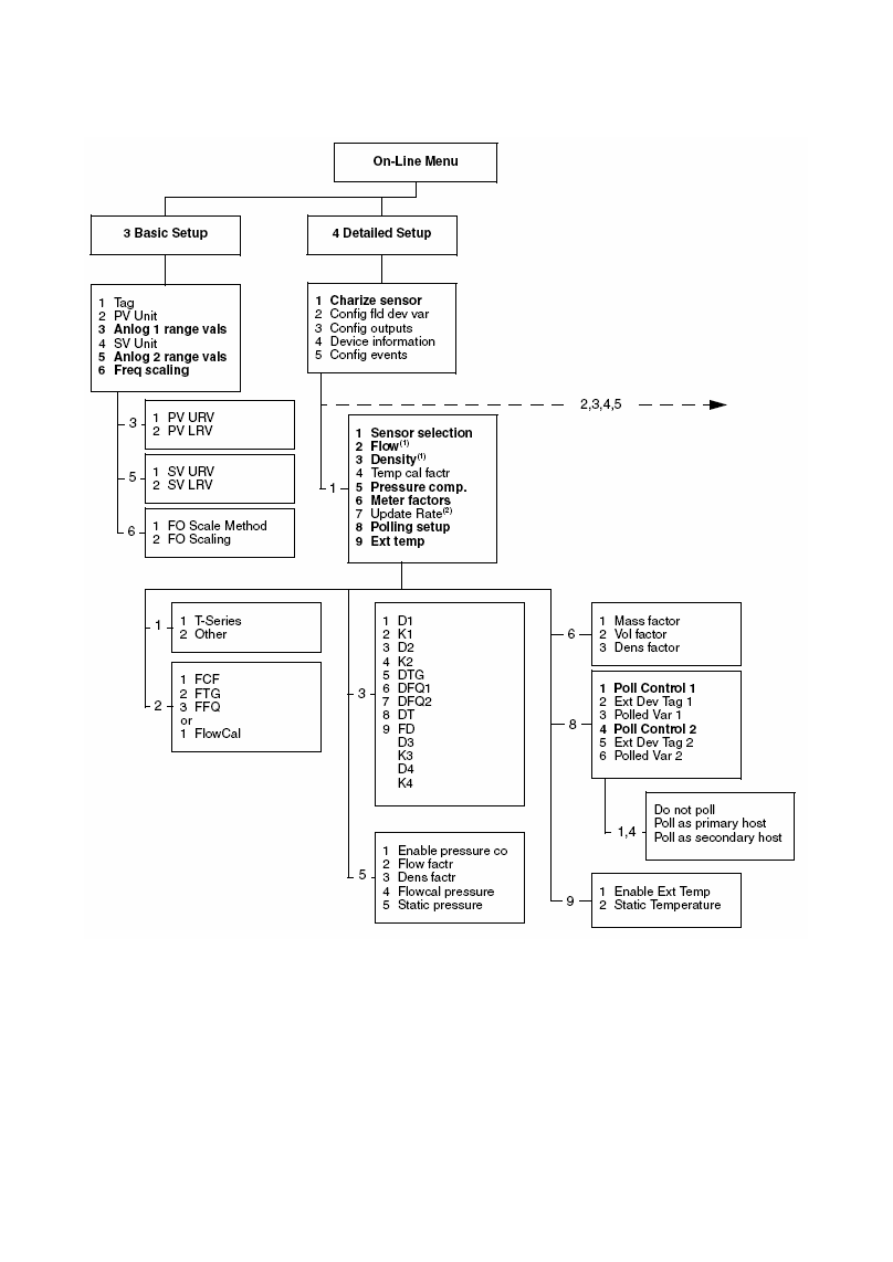

Рисунок F-5

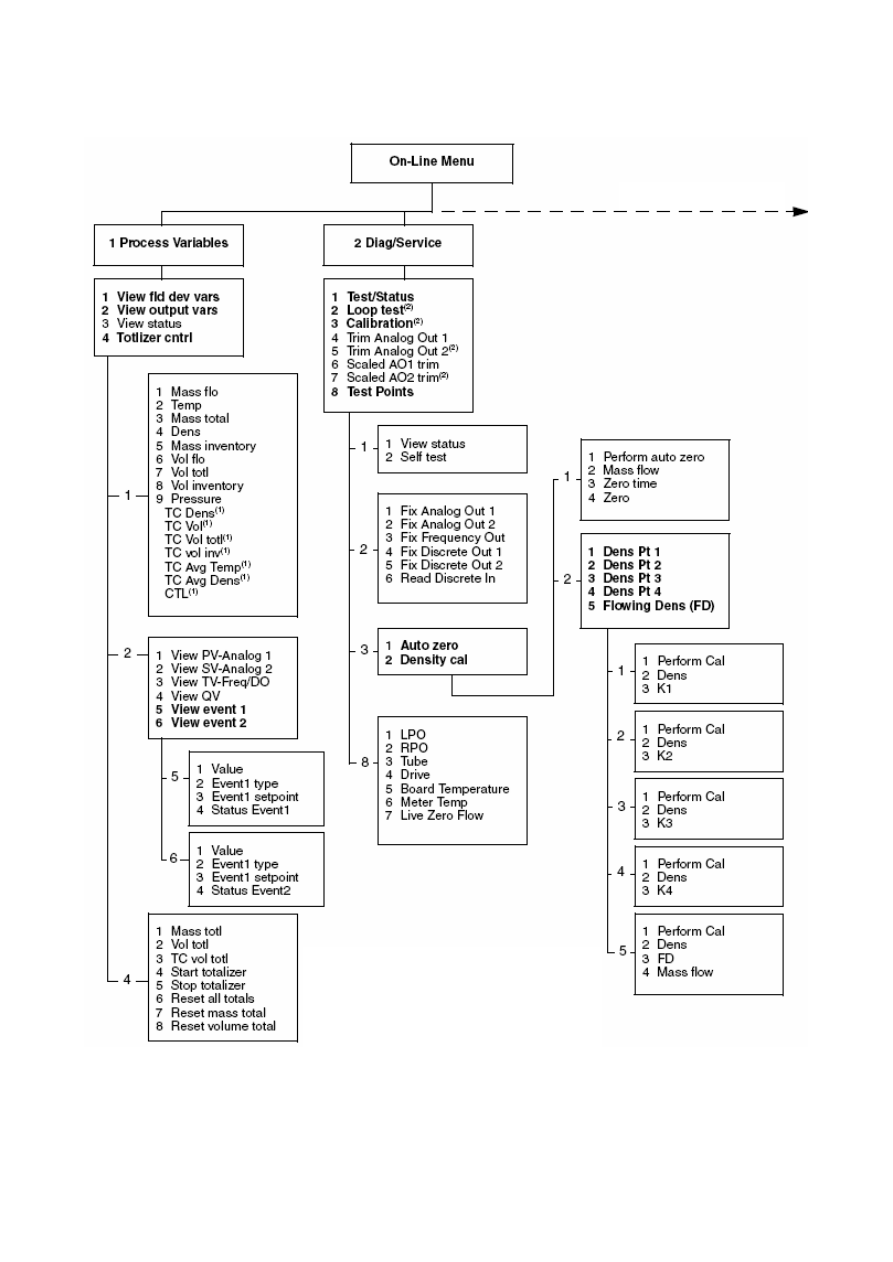

Меню Коммуникатора (продолжение)



















(1) Выводятся различные параметры расхода и плотности в зависимости от
выбора сенсора. Номера пунктов меню изменяются соответственно. Дополни-
тельная информация содержится в Разделе 6.2.
(2) При установке Update Rate в значение Special, параметр Update Rate Var
приводится непосредственно под Update Rate. Номера пунктов меню изменя-
ются соответственно.

Блок-схемы меню-Трансмиттеры Модели 2500 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



189

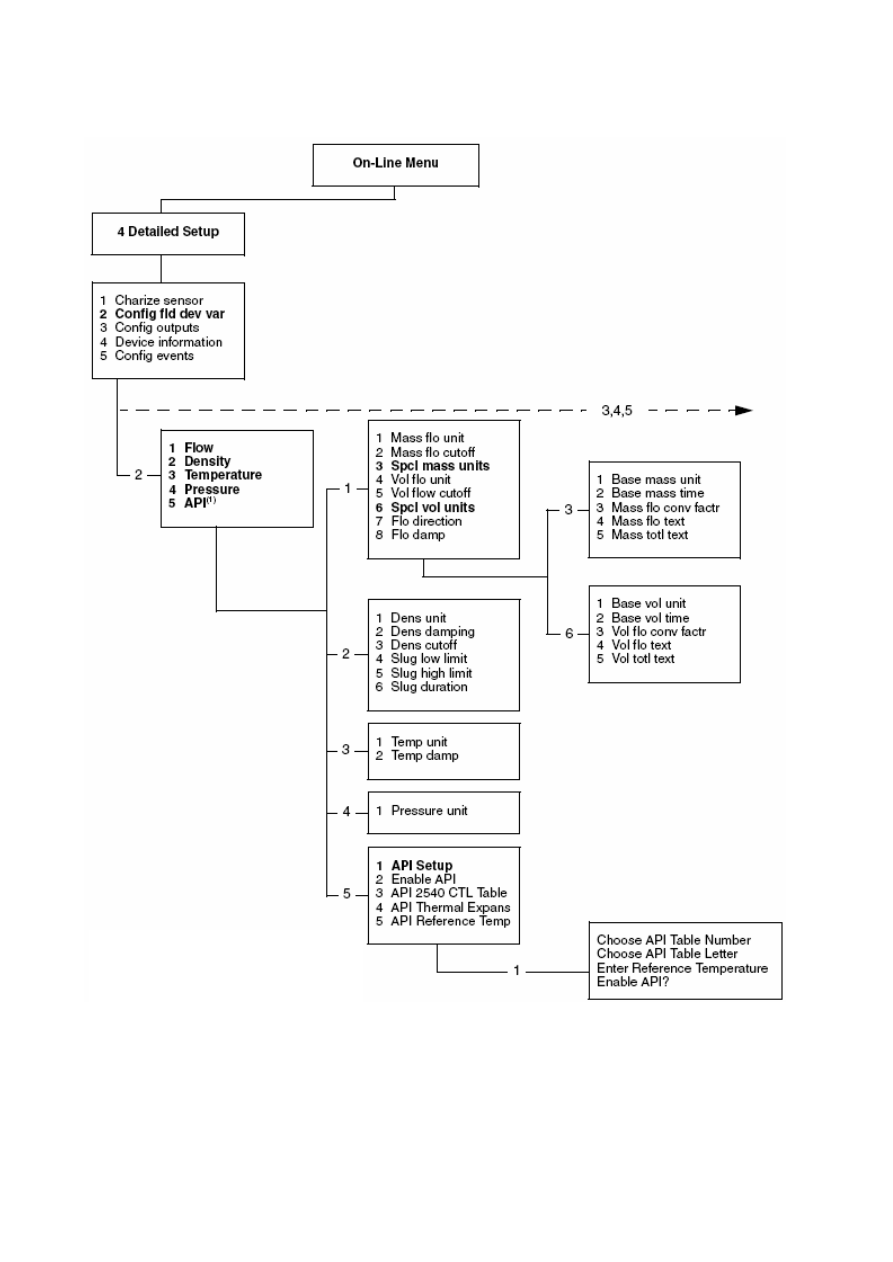

Рисунок F-6

Меню Коммуникатора (продолжение)









(1) API-связанные параметры появляются
лишь при доступности приложения изме-
рения нефтепродуктов в трансмиттере.

Блок-схемы меню-Трансмиттеры Модели 2500 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

190

Рисунок F-7

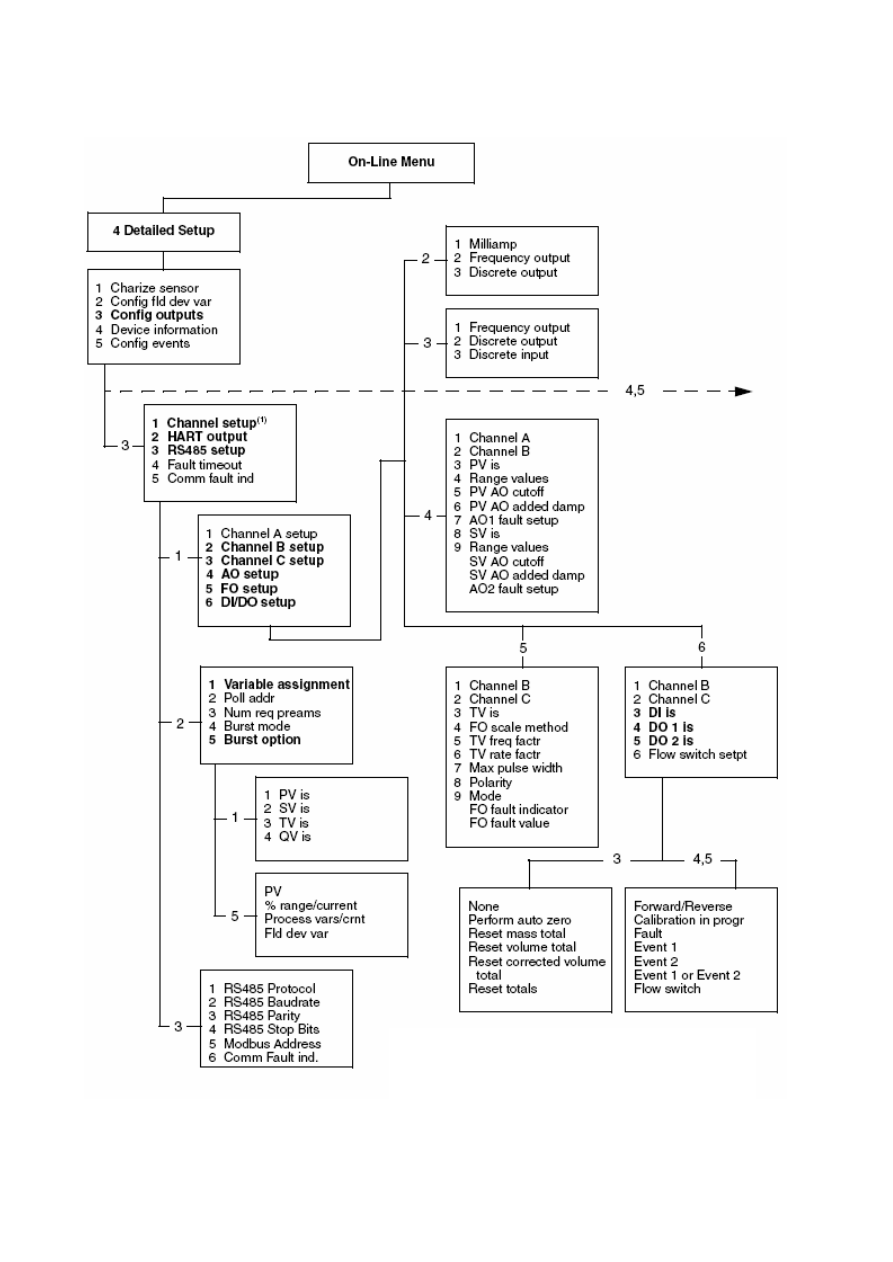

Меню Коммуникатора (продолжение)







(1)  При  выборе  вариантов  конфигурации  канала,  выво-
дятся  различные  варианты  меню  следующих  уровней.
Соответственно  изменяются  номера  меню.  В  данном
меню не показаны все варианты конфигурации.

Блок-схемы меню-Трансмиттеры Модели 2500 CIO  продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000



191

Рисунок F-8

Меню Коммуникатора (продолжение)
