Массовые расходомеры Micro Motion серий 1000 и 2000. Руководство

Запуск расходомера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

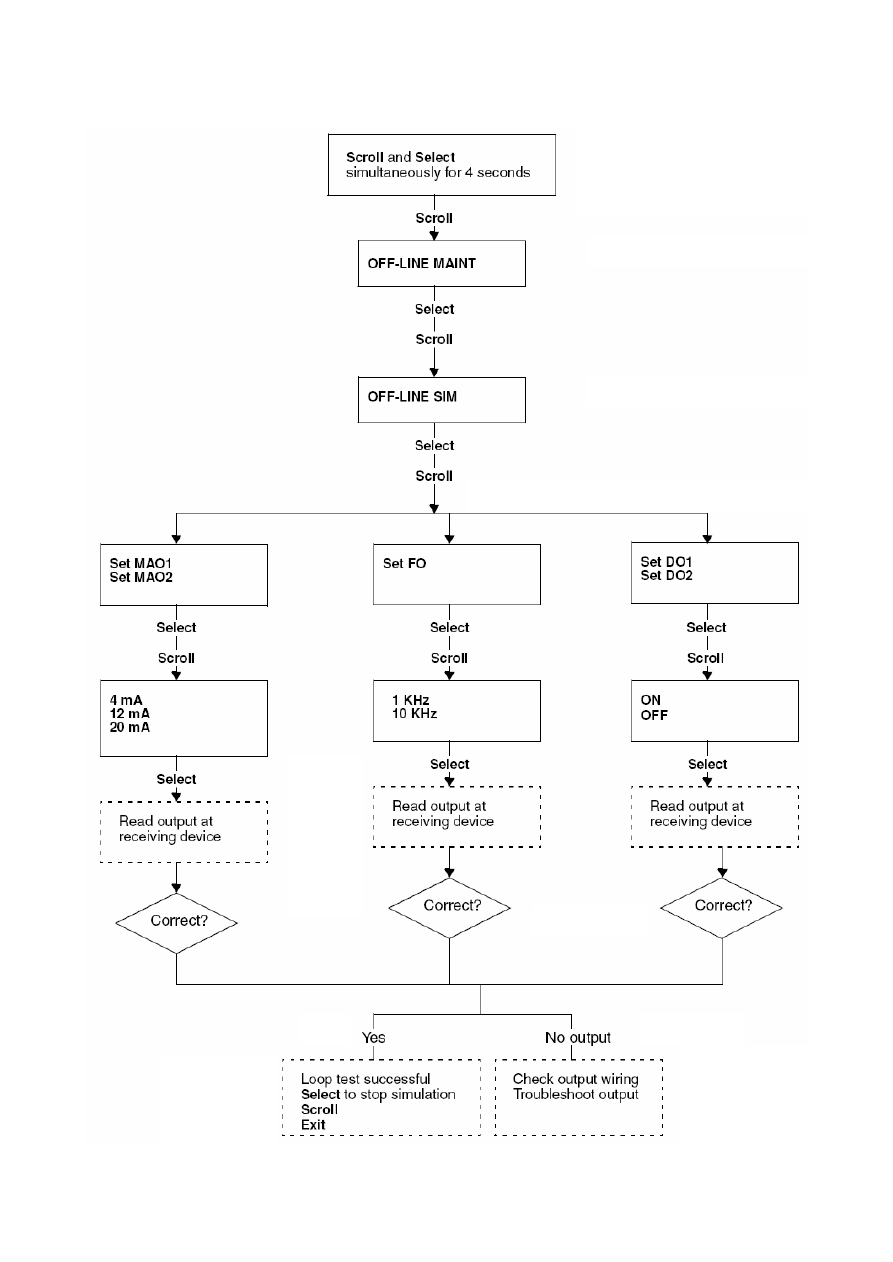

Рисунок 5-2

Процедура тестирования контура с помощью дисплея

Одновременно  нажмите  кнопки
Scroll  (Прокрутка)  и  Select  (Выбор)
и  удерживайте  их  нажатыми  в
течение 4 секунд

Автономное обслуживание

Автономное моделирование

Установка мА, частотного, дискретных выходов

ни

ит

по

ка

за

ни

ча

с-

то

тн

ог

о,

ди

ск

ре

тн

ог

вы

хо

до

по

ощ

ью

ри

ем

но

го

ст

ро

й-

ст

ва

Правильно?

ДА

Нет выхода

Успешное
завершение
тестирования
контура

Проверьте выход-
ной

кабель

Устраните

неис-

правность выхода

Запуск расходомера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

5.3.2.

Тестирование контура с помощью ProLink II

Процедура тестирования контура приведена на Рисунке 5-3. Не для всех транс-
миттеров доступны все опции.

Примите во внимание следующее:

•

Нет необходимости в точном совпадении мА выхода. Разницу

Вы скорректируете во время проведения подстройки мА выхода. См.
Раздел 5.4.

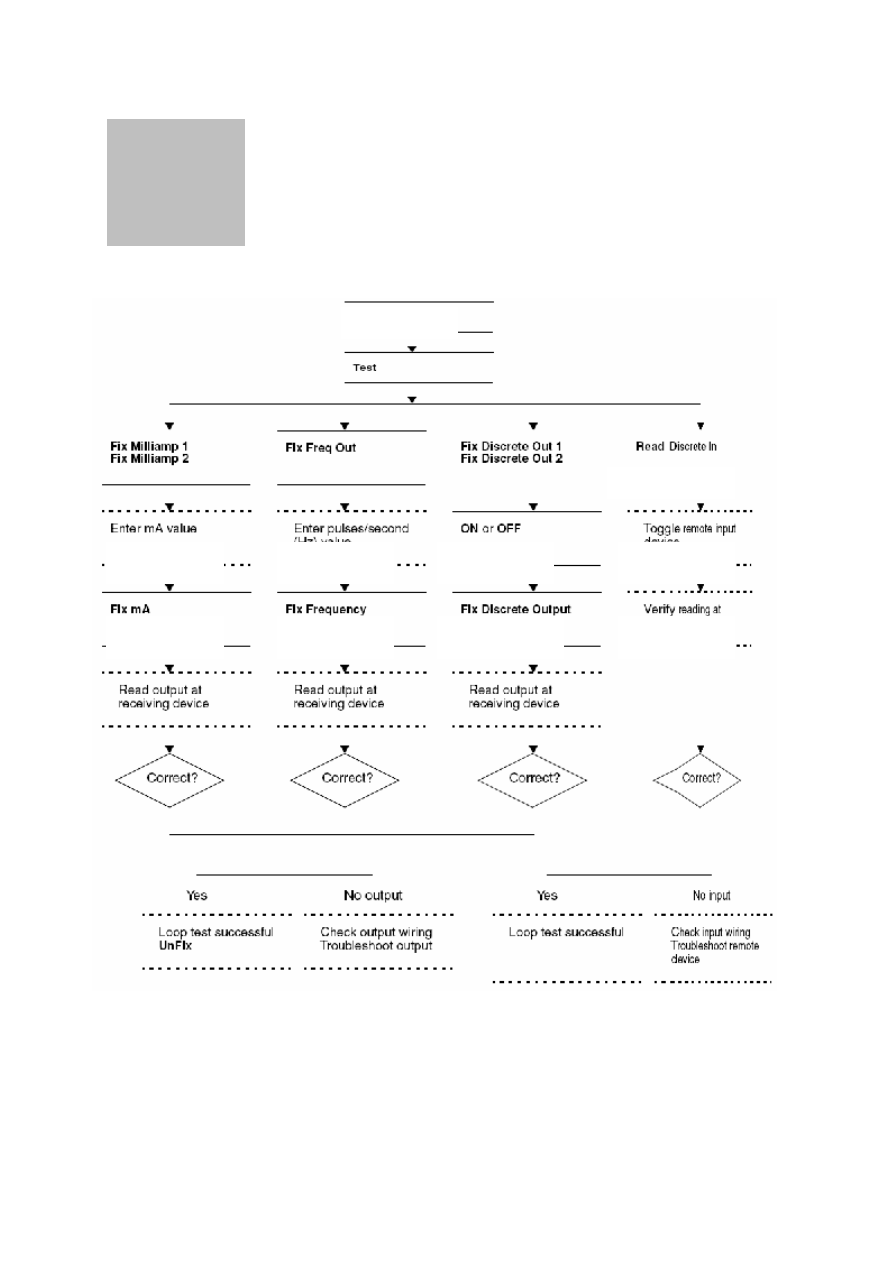

Рисунок 5-3

Процедура тестирования контура с помощью ProLink II

•

Модель 1500 AN

•

Модель 1700 AN

•

Модель 1700 IS

•

Модель 2500 CIO

•

Модель 2700 AN

•

Модель 2700 IS

•

Модель 2700 CIO

Введите значение
в мА

Введите значение
в Гц

ON или OFF

Переключите
входное у-во

Прочтите дискр. вход

Зафиксируйте мА

Зафиксируйте
частотный выход

Зафиксируйте дис-
кретный выход

Проверьте показания
трансмиттера

Меню ProLink

Запуск расходомера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

5.3.3.

Тестирование контура с помощью Коммуникатора

Процедура тестирования контура приведена на Рисунке 5-4. Не для всех транс-
миттеров доступны все опции.

Примите во внимание следующее:

•

При тестировании первого мА выхода, сигнал HART/Bell 202
Коммуникатора повлияет на него. Отсоедините Коммуникатор
перед чтением выхода, затем вновь подключите Коммуникатор
и продолжите тестирование контура получив значение выхода.

•

Нет необходимости в точном совпадении мА выхода. Разницу
Вы скорректируете во время проведения подстройки мА выхо-
да. См. Раздел 5.4.

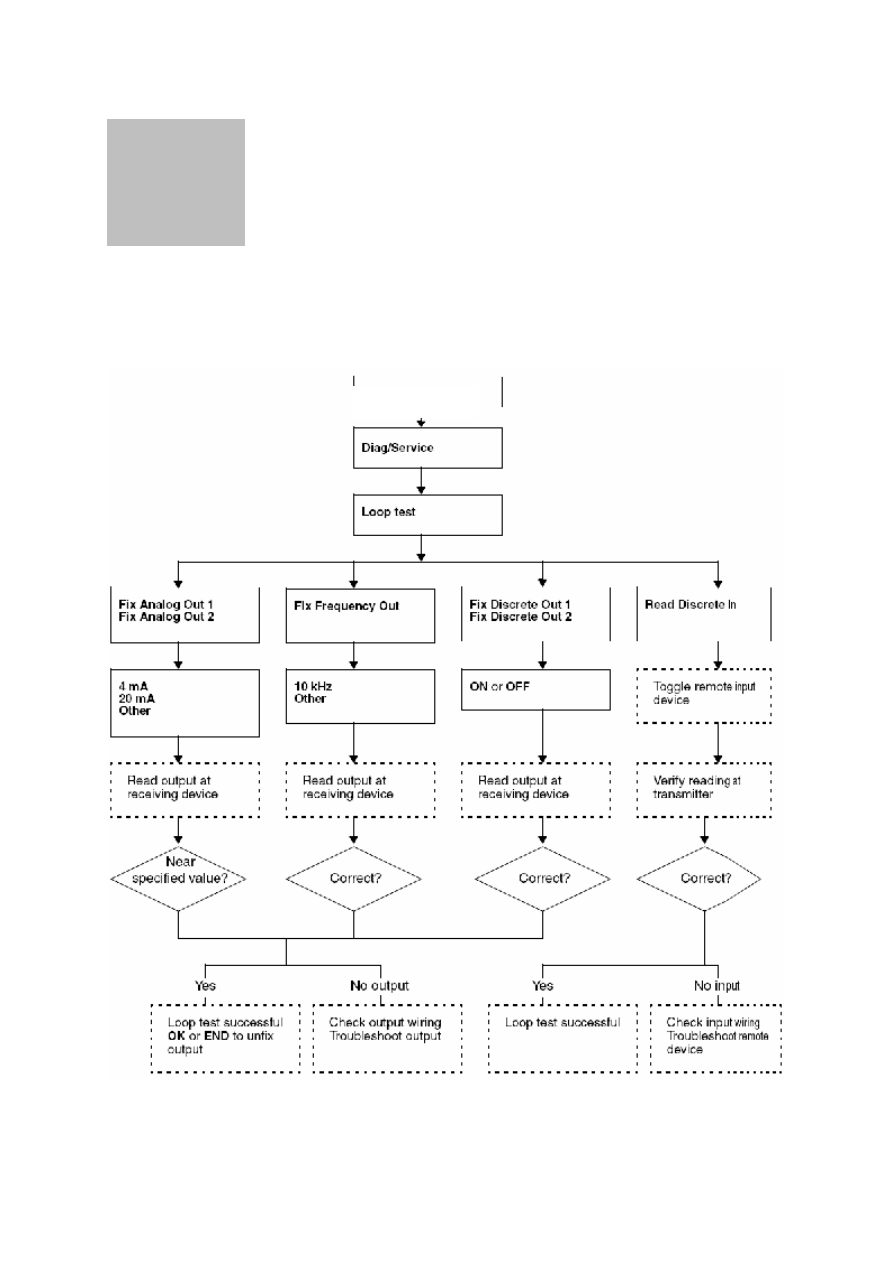

Рисунок 5-4

Процедура тестирования контура с помощью Коммуникатора

•

Модель 1500 AN

•

Модель 1700 AN

•

Модель 1700 IS

•

Модель 2500 CIO

•

Модель 2700 AN

•

Модель 2700 IS

•

Модель 2700 CIO

Меню On-Line

Запуск расходомера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

5.4 Подстройка миллиамперных выходов

Подстройка миллиамперного выхода устанавливает связь диапазонов измерения между трансмиттером и
устройством, воспринимающим ток миллиамперного выхода. Например, трансмиттер может выдавать
сигнал в 4 мА, который приемное устройство воспринимает как 3,8 мА. Если правильно подстроить вы-
ход трансмиттера, он будет посылать соответствующим образом скомпенсированный сигнал, гарантируя,
что приемное устройство будет в действительности показывать сигнал в 4 мА.

Вы должны подстроить обе точки – 4 мА и 20 мА, чтобы гарантировать правильную компенсацию по
всему выходному диапазону.

Проводите подстройку мА для всех миллиамперных выходов Вашего трансмиттера. Перед проведением
подстройки, убедитесь, что клеммы трансмиттера сконфигурированы для входа/выходов, которые будут
использоваться в Вашем приложении (См. Раздел 6.3).

Подстройку выходов Вы можете выполнить с помощью программного обеспечения ProLink II или с по-
мощью Коммуникатора.

5.4.1.

Подстройка миллиамперного выхода с помощью ProLink II

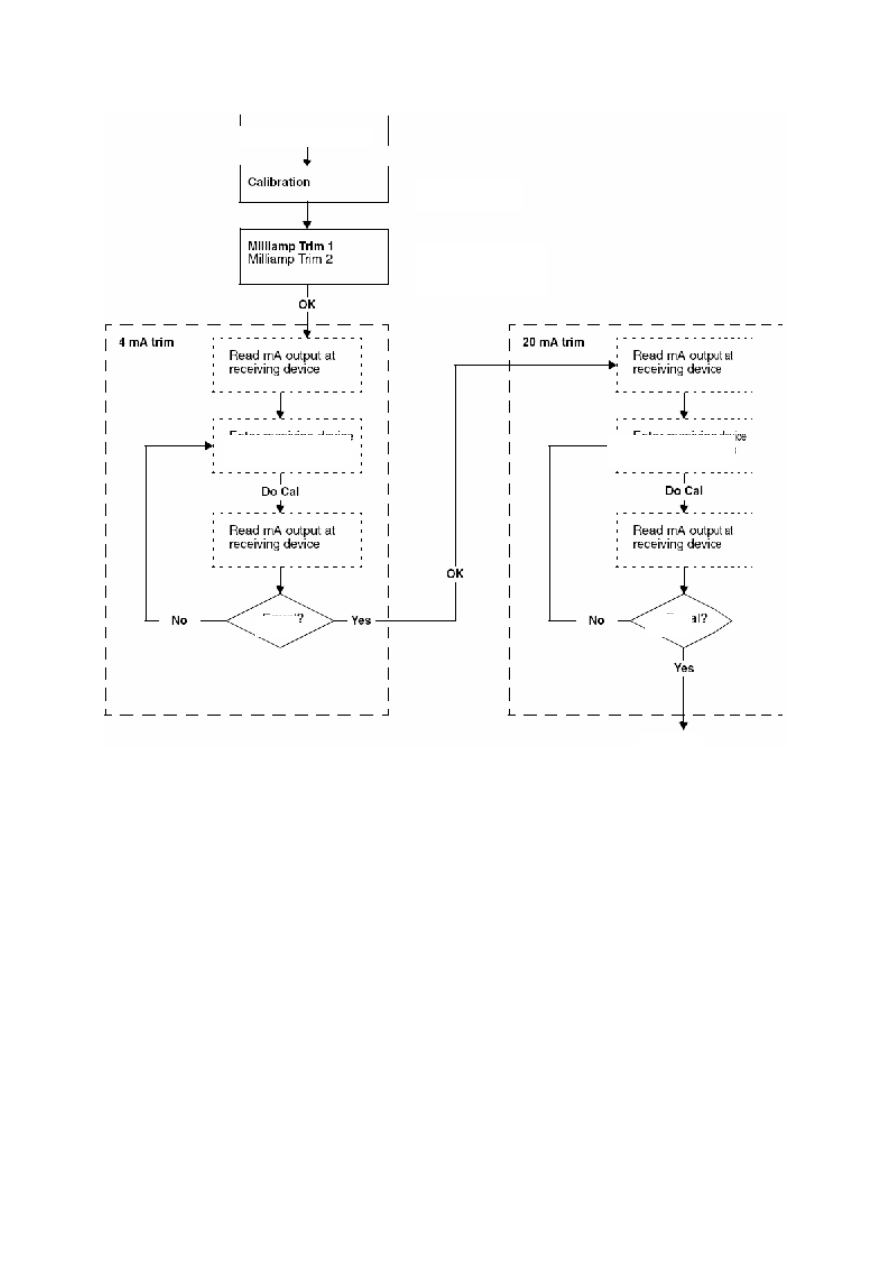

Процедура подстройки мА выхода приведена на Рисунке 5-5.

Примите во внимание следующее:

•

При подстройке первого мА выхода, подключение к трансмиттеру по
HART/Bell 202, сигнал HART/Bell 202 ProLink II повлияет на значение
выхода. Отключите ProLink II перед чтением выхода, затем вновь под-
ключите его для завершения подстройки. Этого не требуется при ис-
пользовании другого протокола.

•

Любая подстройка выхода не должна превышать значения ± 200 микро-
ампер. В противном случае обратитесь в службу поддержки заказчиков
Micro Motion.

•

Модель 1500 AN

•

Модель 1700 AN

•

Модель 1700 IS

•

Модель 2500 CIO

•

Модель 2700 AN

•

Модель 2700 IS

•

Модель 2700 CIO

Запуск расходомера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

5.4.2.

Подстройка мА выхода с помощью Коммуникатора

Процедура подстройки мА выхода приведена на Рисунке 5-6.

Примите во внимание следующее:

•

При подстройке первого мА выхода, сигнал HART/Bell 202 Коммуника-
тора повлияет на него. Отсоедините Коммуникатор перед чтением вы-
хода, затем вновь подключите Коммуникатор для завершения подстрой-
ки.

•

Значение приёмного устройства, вводимое в Коммуникатор, может со-
держать до двух десятичных знаков.

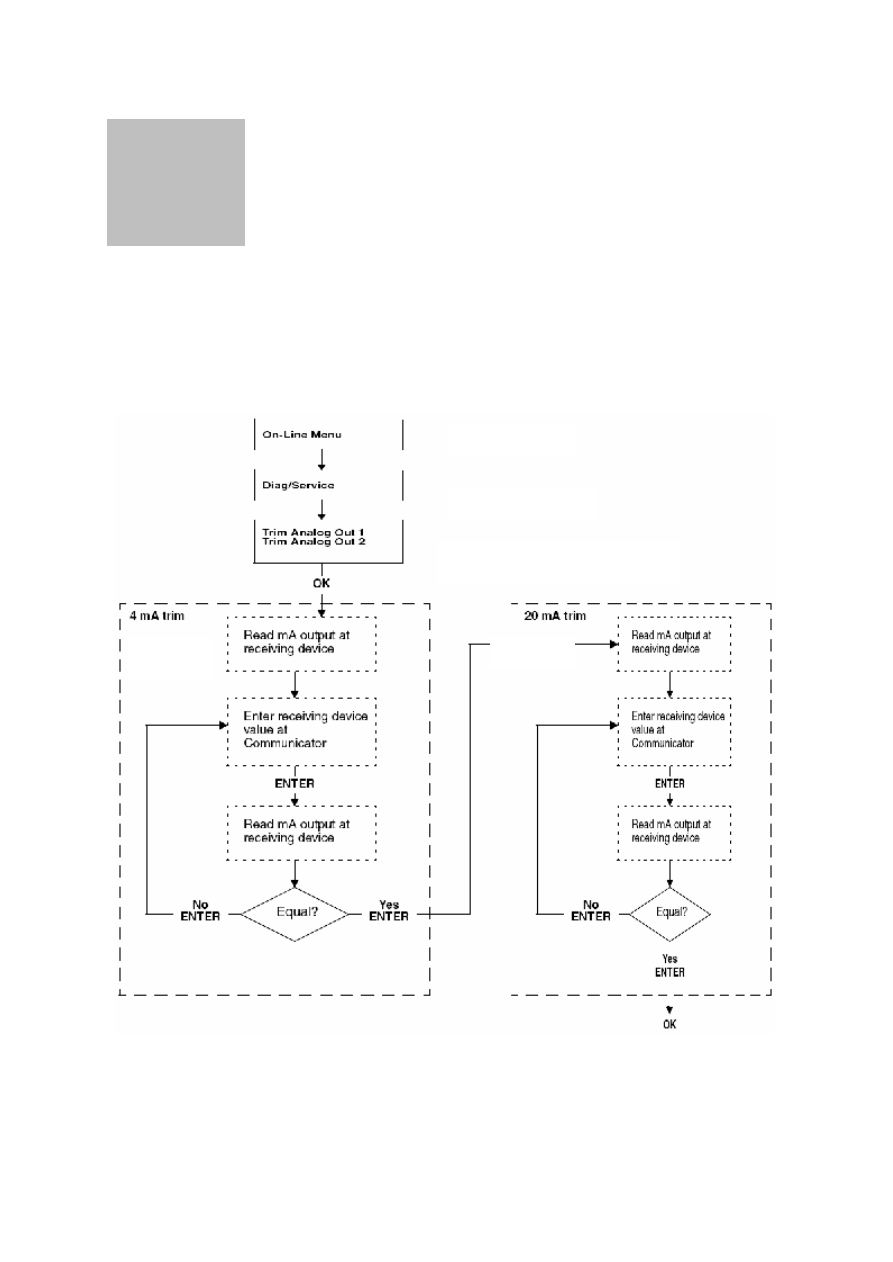

Рисунок 5-6

Процедура подстройки мА выхода с помощью Коммуникатора

•

Модель 1500 AN

•

Модель 1700 AN

•

Модель 1700 IS

•

Модель 2500 CIO

•

Модель 2700 AN

•

Модель 2700 IS

•

Модель 2700 CIO

Меню On-Line

Диагностика/Сервис

Подстройка Аналогового выхода 1
Подстройка Аналогового выхода 2

Подстройка
4 мА

Подстройка
20 мА

Запуск расходомера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

5.5 Установка нуля расходомера

Установка нуля расходомера вводит опорную точку расходомера, соответствующую отсутствию потока.

Когда вы проводите установку нуля расходомера, Вам может понадобиться подстроить параметр времени
установки нуля. Время установки нуля равно интервалу времени, которое требуется трансмиттеру для опре-
деления опорной точки нулевого потока. По умолчанию время установки нуля равно 20 секундам.

•

Длинное время обеспечивает более точную нулевую опорную точку, но с большей вероятностью
приведет к ошибке установки нуля. Это происходит из-за повышающейся возможности влияния
шумов на процесс калибровки.

•

Короткое время с меньшей вероятностью приведет к ошибке установки нуля, но обеспечивает ме-
нее точную нулевую опорную точку.

Для большинства применений, приемлемо значение времени установки нуля по умолчанию.

Примечание: В некоторых меню присутствует параметр предела сходимости. Рекомендации Micro Motion
сводятся к использованию значения по умолчанию для предела сходимости.

Примечание: Не производите установку нуля расходомера при активном аларме высокого приоритета.
Устраните неисправность, и лишь затем проведите установку нуля расходомера. Допускается установка
нуля расходомера при активном аларме низкого приоритета. Информация о просмотре состояний транс-
миттера и алармов приводится в Разделе 7.6.

Установку нуля расходомера Вы можете выполнить с помощью дисплея (если трансмиттер содержит дис-
плей), программного обеспечения ProLink II, Коммуникатора или с помощью кнопки Zero (только для
трансмиттеров Модели 1500/2500).

При возникновении ошибки в процедуре установки нуля, обратитесь к Разделу 10.6 за информацией по уст-
ранению неисправности.

5.5.1.

Подготовка к установке нуля расходомера

Для подготовки к процедуре установки нуля расходомера:

1. Подайте питание на расходомер. Дайте расходомеру прогреться, приблизительно 20 минут.

2. Пропустите технологическую среду через сенсор до тех пор, пока температура сенсора не достиг-

нет нормальной рабочей температуры процесса.

3. Закройте запорный клапан, расположенный ниже сенсора по потоку.

4. Убедитесь, что сенсор полностью заполнен средой.

5. Убедитесь, что течение технологической среды полностью остановлено.

ПРЕДУПРЕЖДЕНИЕ

При протекании среды через сенсор, калибровка нуля сенсора ока-
жется неточной, что приведёт к ошибкам измерения.

Для улучшения калибровки нуля сенсора, а следовательно, и повышения
точности измерения, убедитесь в полном отсутствии потока через сен-
сор.

Запуск расходомера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

5.5.2.

Установка нуля расходомера с помощью дисплея

Процедура установки нуля расходомера приведена на Рисунке 5-7.

Примите во внимание следующее:

•

Если меню off-line (автономного режима) отключено, Вы не сможете
провести установку нуля расходомера с помощью дисплея. Информа-
ция о включении и выключении меню off-line содержится в Разделе
8.14.1.

•

С помощью дисплея невозможно изменить время установки нуля. При
необходимости изменения времени установки нуля, воспользуйтесь
Коммуникатором или программным обеспечением ProLink II.

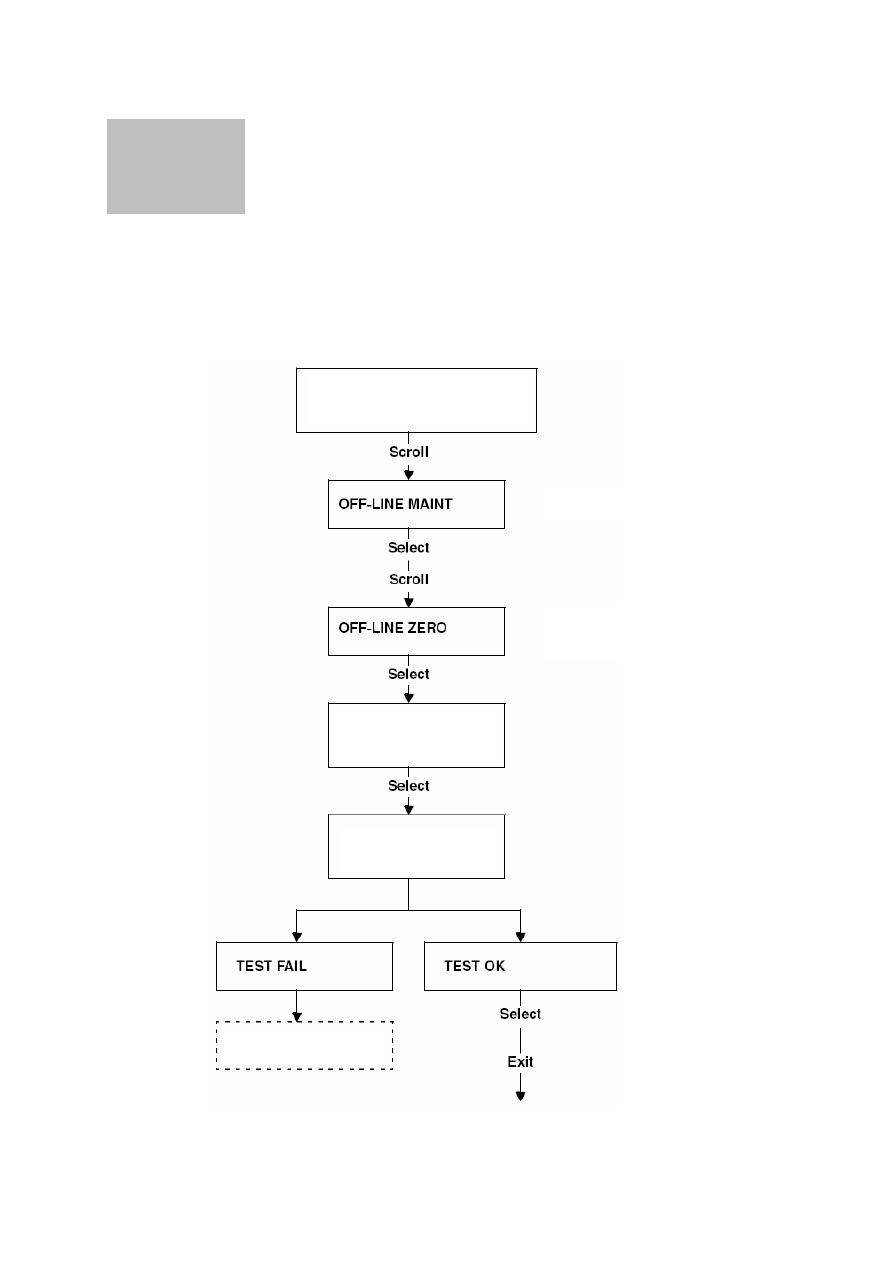

Рисунок 5-7

Процедура установки нуля расходомера с помощью дисплея

•

Модель 1700 AN

•

Модель 1700 IS

•

Модель 2700 AN

•

Модель 2700 IS

•

Модель 2700 CIO

Одновременно нажмите кнопки Scroll
и Select и удерживайте их нажатыми в
течение 4 секунд

Автономное обслуживание

Установка нуля в Ав-
тономном режиме

ZERO и YES по очереди
появляются на экране

По верхней строке дисплея
перемещаются точки

ОШИБКА

Устраните неисправность

Запуск расходомера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

5.5.3.

Установка нуля расходомера с помощью ProLink II

Процедура установки нуля расходомера приведена на Рисунке 5-8.

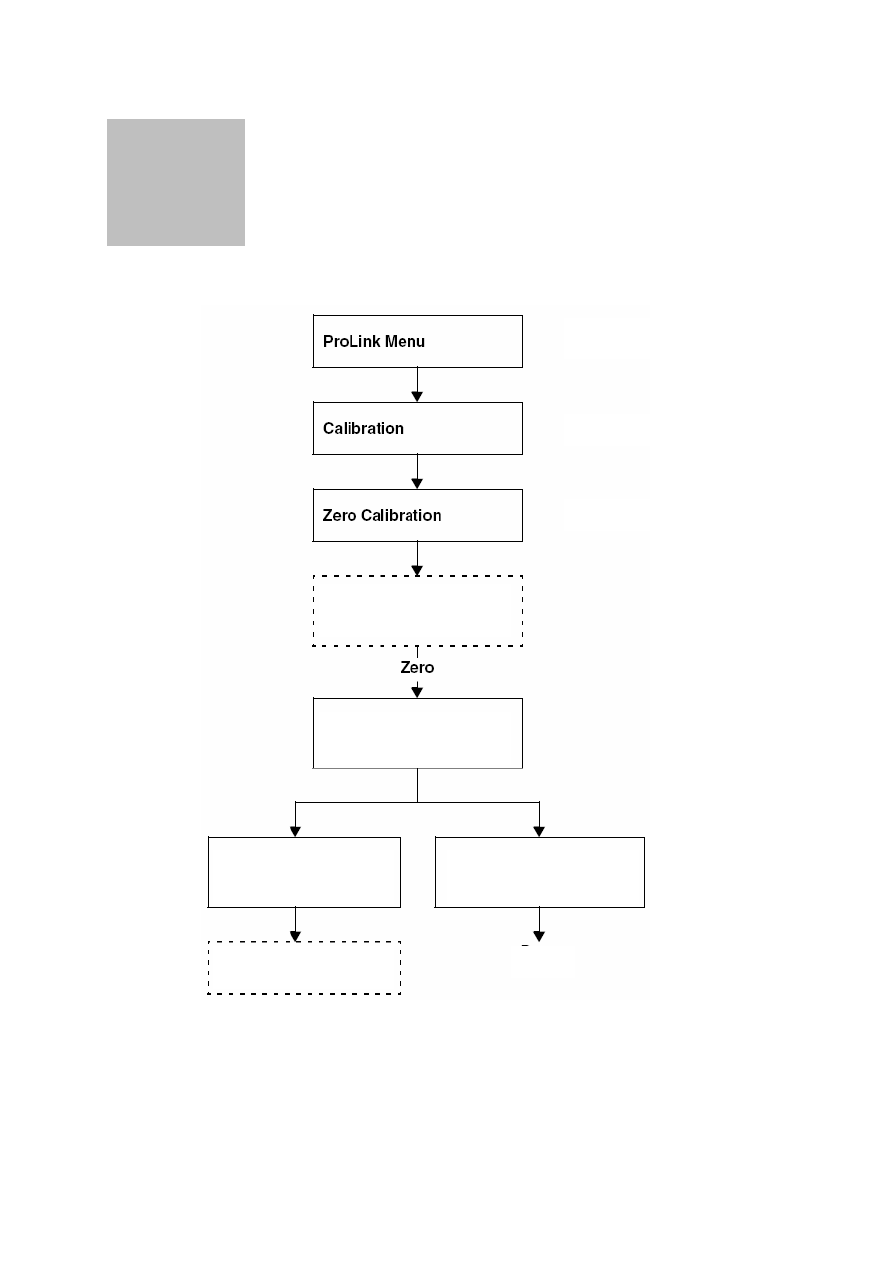

Рисунок 5-8

Процедура установки нуля расходомера с помощью ProLink II

•

Модель 1500 AN

•

Модель 1700 AN

•

Модель 1700 IS

•

Модель 2500 CIO

•

Модель 2700 AN

•

Модель 2700 IS

•

Модель 2700 CIO

Меню ProLink

Калибровка

Калибровка нуля

При необходимости, измените
время установки нуля

Идёт калибровка
светодиод горит красным

Идёт калибровка
светодиод горит зелёным?

Ошибка калибровки
светодиод горит красным?

Устраните неисправность

Готово

Запуск расходомера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

5.5.4.

Установка нуля расходомера с помощью Коммуникатора

Процедура установки нуля приведена на Рисунке 5-9.

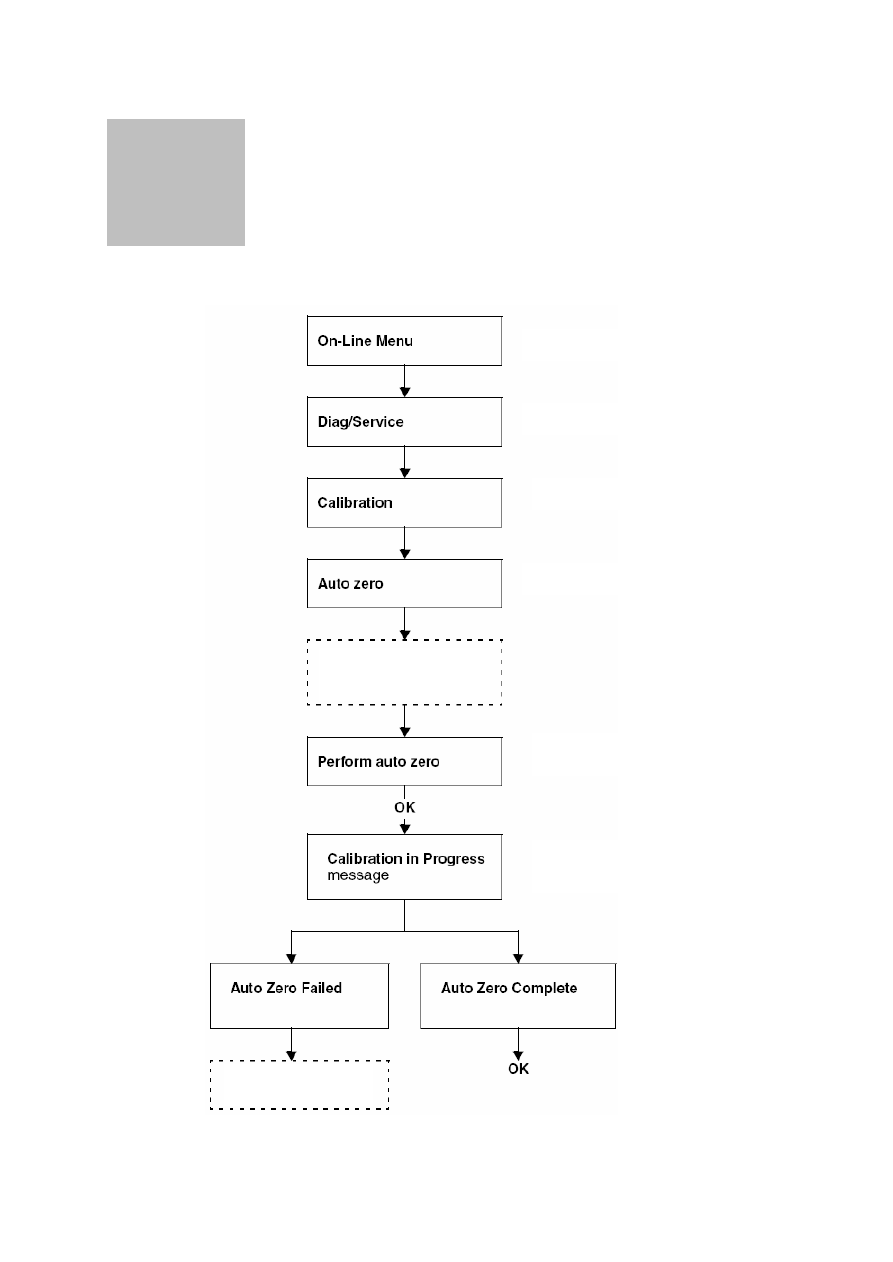

Рисунок 5-9

Процедура установки нуля расходомера с помощью Коммуникатора

•

Модель 1500 AN

•

Модель 1700 AN

•

Модель 1700 IS

•

Модель 2500 CIO

•

Модель 2700 AN

•

Модель 2700 IS

•

Модель 2700 CIO

Меню On-Line

Диагностика/Сервис

Калибровка

Автом. установка нуля

При необходимости, измени-
те время установки нуля

Проведение автон. установки
нуля

Идёт калибровка
сообщение

Ошибка

Завершение
установки
нуля

Устраните
неисправность

Запуск расходомера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

5.5.5.

Установка нуля расходомера с помощью кнопки Zero (Ноль)

Процедура установки нуля приведена на Рисунке 5-10.

Примите во внимание следующее:

•

Кнопка Zero расположена на лицевой панели трансмиттера. Для её на-
жатия используйте тонкий предмет, например, кончик скрепки для бу-
маг. Удерживайте кнопку нажатой до момента, когда индикатор состоя-
ния на лицевой панели не начнёт мигать жёлтым.

Рисунок 5-10 Процедура установки нуля расходомера с помощью кнопки Zero (Ноль)

•

Модель 1500 AN

•

Модель 2500 CIO

Нажмите кнопку Zero

Светодиод мигает жёлтым

Светодиод горит крас-
ным?

Светодиод горит зелё-
ным или жёлтым?

Устраните
неисправность

Готово

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

6 Обязательное конфигурирование трансмит-

тера

6.1 Обзор

В данной главе описываются процедуры конфигурации, которые, обычно, выполняются при первой ус-
тановке трансмиттера.

Обсуждаются следующие процедуры:

•

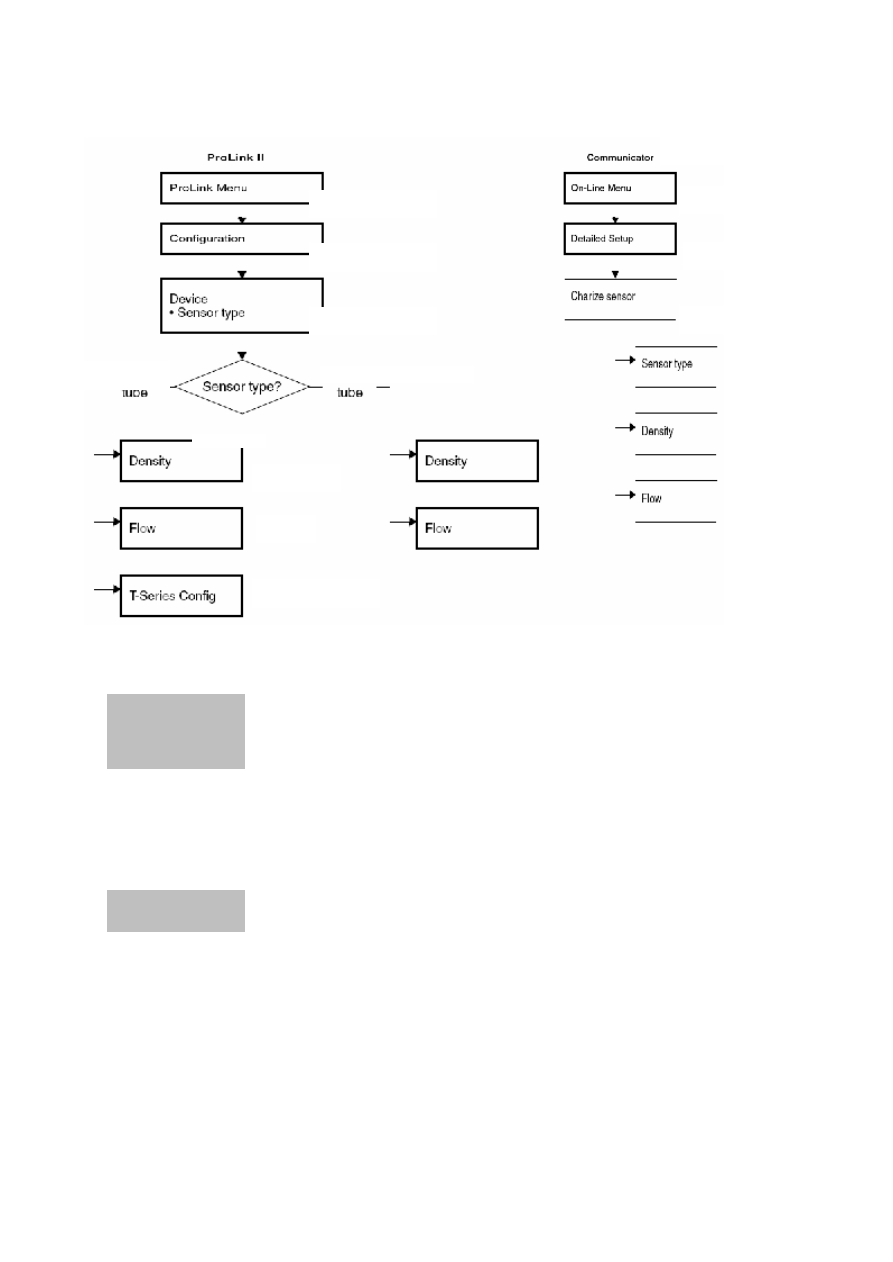

Характеризация расходомера (См. Раздел 6.2)

•

Конфигурирование клемм трансмиттера (См. Раздел 6.3)

•

Конфигурирование единиц измерения (См. Раздел 6.4)

•

Конфигурирование миллиамперного выхода(выходов) (См. Раздел 6.5)

•

Конфигурирование частотного выхода (См. Раздел 6.6)

•

Конфигурирование дискретного выхода (См. Раздел 6.7)

•

Конфигурирование дискретного входа (См. Раздел 6.7.1)

В данной главе представлены основные блок-схемы для каждой процедуры. Более подробные блок-
схемы, связанные с трансмиттером и средствами коммуникации, приведены в приложениях к настояще-
му руководству.

В Приложении А приведены значения и диапазоны параметров по умолчанию, описанных в данной гла-
ве.

В Главе 8 описаны дополнительные конфигурационные параметры и процедуры.

Примечание: Все приведенные в этой главе процедуры ProLink II предполагают, что компьютер уже
подключен к трансмиттеру и коммуникация уже установлена. Все процедуры ProLink II предполага-
ют также, выполнение Вами всех применимых требований по безопасности. Дополнительная инфор-
мация содержится в Главе 3.

Примечание: Интерфейс AMS аналогичен интерфейсу ProLink II, описываемому в данной главе.

Примечание: Все приведенные в этой главе процедуры для Коммуникатора предполагают, что Вы на-
чинаете с меню “Online”. Дополнительная информация содержится в Главе 4.

Обязательное конфигурирование трансмиттера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

6.2 Характеризация расходомера

При характеризации расходомера происходит настройка трансмиттера под кон-
кретные свойства сенсора, в паре с которым он будет работать. Параметры ха-
рактеризации или калибровки описывают чувствительность сенсора к расходу,
плотности и температуре.

6.2.1.

Когда проводить характеризацию

Если трансмиттер, базовый процессор и сенсор были заказаны вместе, то характеризация расходомера
уже проведена. Характеризация расходомера необходима только при первом соединении в пару базо-
вого процессора и сенсора.

6.2.2.

Параметры характеризации

Параметры характеризации, необходимые при конфигурировании, зависят от типа сенсора расходоме-
ра: «Т-Серия» или «Другие» (или «Прямотрубные» и «С изогнутыми трубками» соответственно) и при-
ведены в Таблице 6-1. Категория «Другие» включает все сенсоры Micro Motion, кроме Т-Серии.

Параметры характеризации приводятся на сенсорной табличке. Формат сенсорной таблички меняется в
зависимости от даты заказа сенсора. На Рисунках 6-1 и 6-2 приведены старые и новые сенсорные таб-
лички.

Таблица 6-1

Калибровочные параметры сенсора

Тип сенсора

Параметры

Т-Серии

Другие

√

(1)

√

(1)

√

(1)

√

(1)

√

(1)

Temp coeff (DT)

(2)

√

(1)

Flowcal

√

(3)

FCF и FT

√

(4)

FCF

√

(5)

FTG

√

FFQ

√

DTG

√

DFQ1

√

DFQ2

√

(1) Смотри Раздел, озаглавленный «Калибровочные коэффициенты плотности»

(2) На некоторых сенсорных табличках показанных, как ТС

(3) Смотри Раздел, озаглавленный «Значения калибровки расхода»

(4) «Старые» сенсоры Т-Серии. Смотри Раздел, озаглавленный «Значения калибровки расхода»

(5) «Новые» сенсоры Т-Серии. Смотри Раздел, озаглавленный «Значения калибровки расхода»

•

Модель 1500 AN

•

Модель 1700 AN

•

Модель 1700 IS

•

Модель 2500 CIO

•

Модель 2700 AN

•

Модель 2700 IS

•

Модель 2700 CIO

Обязательное конфигурирование трансмиттера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

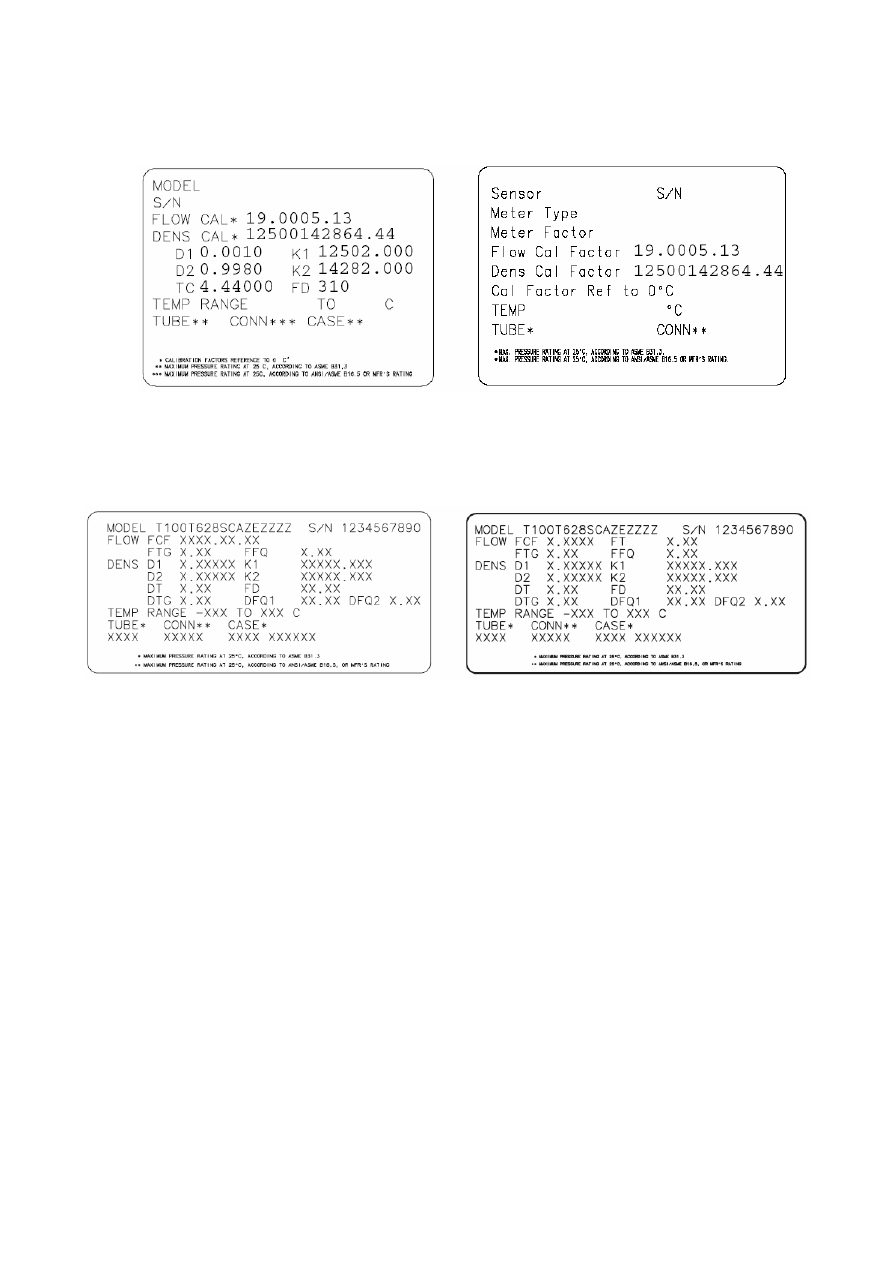

Рисунок 6-1

Примеры калибровочных табличек - Все сенсоры, кроме Т- Серии

Рисунок 6-2

Пример калибровочной таблички - Сенсоры Т- Серии

Калибровочные коэффициенты плотности

Если на табличке Вашего сенсора отсутствуют значения D1 или D2:

•

В качестве D1 используйте значение Dens A или D1 из калибровочного сертификата. Это зна-
чение плотности при рабочих условиях калибровочной среды низкой плотности. Micro Motion
использует в качестве таковой- воздух.

•

В качестве D2 используйте значение Dens В или D2 из калибровочного сертификата. Это зна-
чение плотности при рабочих условиях калибровочной среды высокой плотности. Micro Mo-
tion использует в качестве таковой- воду.

Если на табличке Вашего сенсора отсутствуют значения К1 или К2:

•

В качестве К1 используйте первые 5 цифр калибровочного коэффициента плотности. В приме-
ре калибровочной таблички на Рисунке 6-1, это значение показано как 12500.

•

В качестве К2 используйте вторые 5 цифр калибровочного коэффициента плотности. В приме-
ре калибровочной таблички на Рисунке 6-1, это значение показано как 14286.

Если на табличке Вашего сенсора отсутствует значение FD, проконсультируйтесь с Micro Motion.

•

Если на табличке Вашего сенсора отсутствуют значения DТ или ТС, используйте последние 3
цифры калибровочного коэффициента плотности. В примере калибровочной таблички на Ри-
сунке 6-1, это значение показано как 4.44.

“Новая” табличка

“Старая” табличка

Обязательное конфигурирование трансмиттера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

Значения калибровки расхода

Для описания калибровки по расходу используются два отдельных значения: 6-тизначное FCF и 4-
хзначное FT. Оба значения содержат десятичную точку. При характеризации они вводятся как одна 10-
тизначная строка, включающая две десятичных точки. Это значение в ProLink II называется парамет-
ром Flowcal; в Коммуникаторе оно называется FCF для сенсоров Т-Серии и Flowcal- для других сенсо-
ров.

Для получения требуемого значения:

•

Для «старых» сенсоров Т-Серии, объедините значение FCF со значением FT с сенсорной таб-
лички, как показано ниже.

Flow FCF X.XXXX FT X.XX

•

Для “новых” сенсоров Т-Серии, 10-тизначная строка представлена на сенсорной табличке, как
значение FCF. Значение вводится в точности, как представлено, включая десятичные точки.
Объединения не требуется.

•

Для всех других сенсоров, 10-тизначная строка представлена на сенсорной табличке, как зна-
чение Flow Cal. Значение вводится в точности, как представлено, включая десятичные точки.
Объединения не требуется.

6.2.3.

Как проводить характеризацию

Для проведения характеризации расходомера:

1. См. Блок-схемы меню на Рисунке 6-3.

2. Убедитесь, в правильности конфигурирования типа сенсора.

3. Установите требуемые параметры, в соответствии с Таблицей 6-1.

Обязательное конфигурирование трансмиттера продолжение

Руководство по конфигурированию и применению: Трансмиттеры Серий 1000 и 2000

Рисунок 6-3

Характеризация расходомера

6.3 Конфигурирование клемм трансмиттера

Конфигурирование клемм трансмиттера влияет на многие последующие вариан-
ты конфигурирования. Вот почему, важно сконфигурировать клеммы или прове-
рить их конфигурацию в начале процесса конфигурирования трансмиттера.

•

Если у Вас трансмиттеры Серии 2500 или 2700 с платой конфигурируе-
мых входом/выходами, необходимо сконфигурировать каналы.

•

Если у Вас трансмиттер 2700 с аналоговой или искробезопасной платой
выходов, необходимо определить будет ли на клеммах 3 & 4 частотный
выход (FO) или дискретный (DO).

6.3.1.

Конфигурирование каналов

Шесть  клемм  вх/вых  трансмиттеров  организованы  в  три  пары  или  набора.  Эти
пары называются Каналами А, В и С.
Выходы  и  назначения  переменной,  конфигурируемые  Вами,  управляются  кон-
фигурацией каналов. В Таблице 6-2 показано, как может быть сконфигурирован
каждый  канал,  в какую  переменную  по  умолчанию  установлена  каждая  конфи-
гурация и приведены варианты питания для каждого канала.

•

Модель 2500 CIO

•

Модель 2700 AN

•

Модель 2700 IS

•

Модель 2700 CIO

•

Модель 2500 CIO

•

Модель 2700 CIO

Коммуникатор

Меню ProLink

Конфигурирование

Устройство
Тип сенсора

Тип сенсора?

Прямотрубный

Тип сенсора

Плотность

Расход

Конфигурирование
Т-Серии

Меню On-Line

Детальные
установки

Характеризация
сенсора

С изогнутыми трубками
