от потенциометра поправок УВБУ, положение рукоятки кото­

рого определяется по данным номограммы, имеющейся на щит­

ке пушки.

I

Рис.

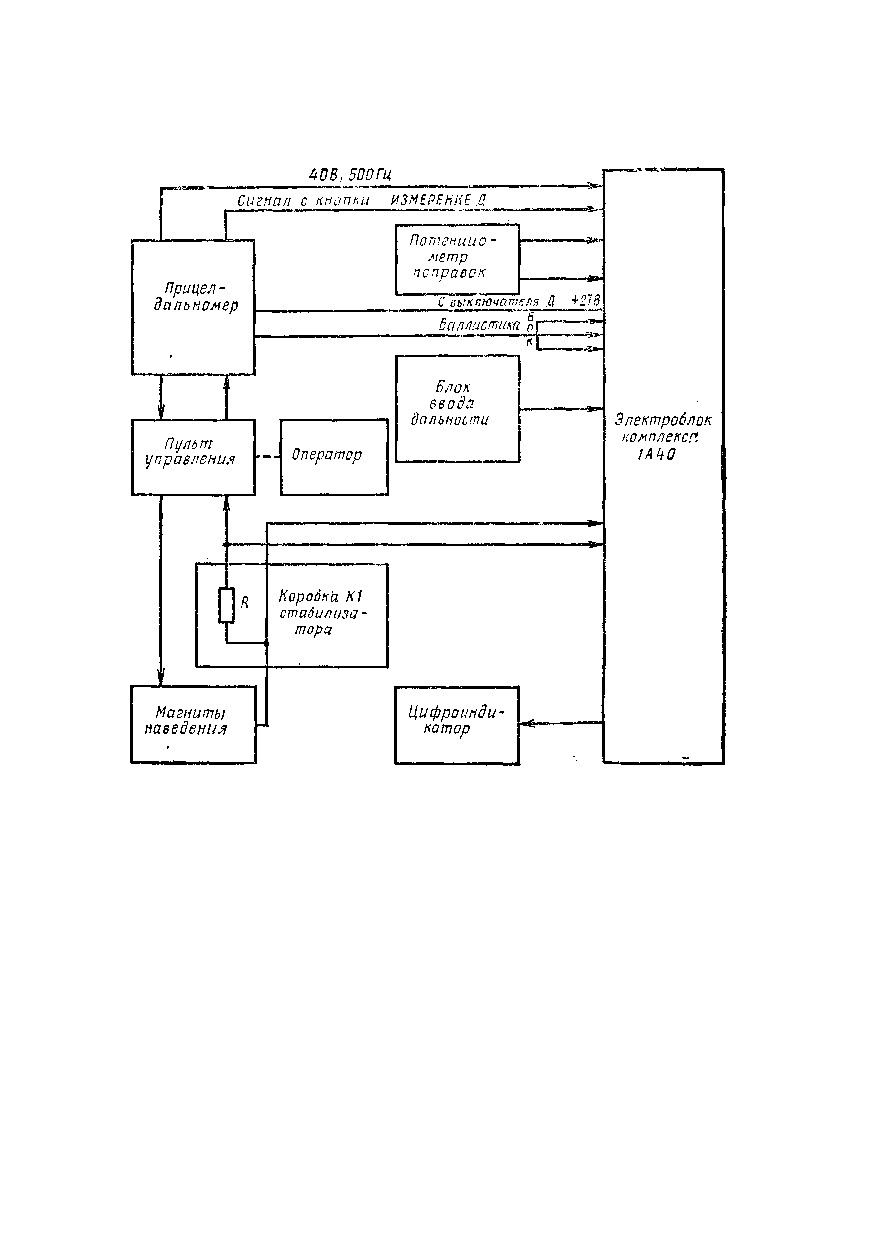

23. Структурная схема устройства выработки боковых упреждений

В электроблок поступает напряжение 40 В, 500 Гц, а также

напряжение бортовой сети танка

(при включении прицела-

дальномера).

Схема управления выполнена таким образом, что в момент

нажатия кнопки измерения дальности поступающая в электро­

блок информация преобразуется с помощью электронных функ­

циональных устройств

(аналого-цифровых преобразователей,

аналого-цифровых умножителей, дифференциальных и операци­

онных усилителей) в величину бокового упреждения, которая

высвечивается на цифроиндикатор и может считываться на­

водчиком.

В исходном состоянии цифроиндикатор не светится. Выбрав

цель, наводчик устанавливает тип выстрела и включает авто­

мат заряжания. Затем он сопровождает цель светящейся мар­

кой и, уравняв скорость наведения башни со скоростью относи­

тельного перемещения цели, нажимает на кнопку измерения

80

Дальности. Шкала прицела-дальномера перемещается, отраба­

тывая измеренную дальность. Измеренная дальность в виде на­

пряжения поступает в электроблок. На цифронидикаторе УВБУ

высвечивается величина и знак поправки, имевшейся в момент

измерения дальности. Величина бокового упреждения

выраба­

тывается в виде трехзначной

цифры

с

дискретностью

0,5

т.

д.

Если прицеливание дол­

жно осуществляться маркой

шкалы боковых поправок,

расположенной слева от

центральной

прицельной

марки, перед цифрами,

определяющими величину

поправки,

высвечивается

знак «—». Наведение и вы­

стрел производятся маркой

шкалы боковых поправок,

соответствующей величине и

знаку поправки, имевшейся

на цифронидикаторе в мо­

мент нажатия на кнопку из­

мерения дальности. В уст­

ройстве предусмотрено запо­

минание величины и знака

поправки, имевшейся в мо­

мент нажатия кнопки из­

мерения дальности, которое

сохраняется цифронидика­

торе на все время нажатия

кнопки. После отпускания

кнопки измерения дально­

сти цифроипдикатор гас­

нет.

4.3.3. Устройство и

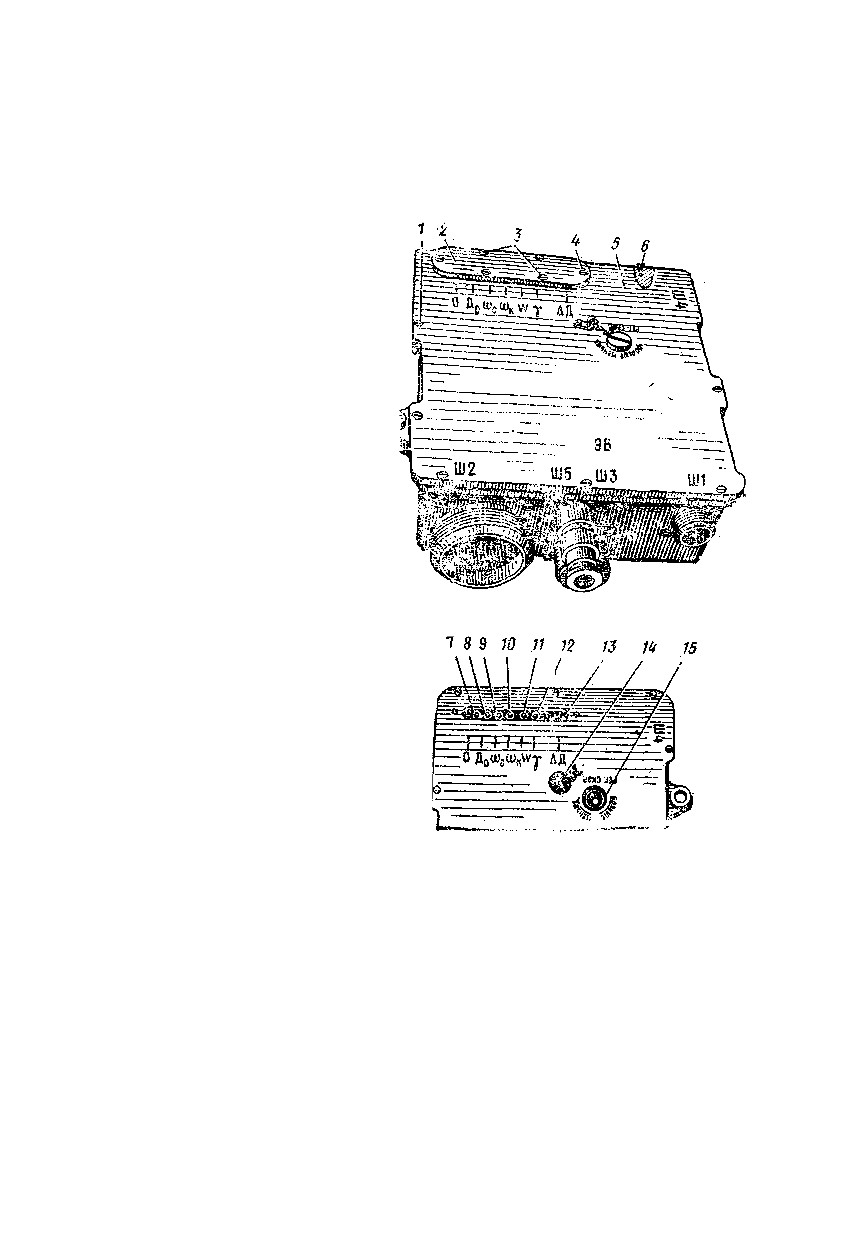

Рис. 24. Электроблок:

размещение основных

/

и

3 — мастичные пломбы; 2 а 5 — крышки;

4

и

6 — винты;

7 — винт резистора установ­

частей устройства

ки

0;

8

— винт резистора установки Д

0

;

9 —

выработки боковых

винт

резистора регулировки симметрии

<о

10 — винт резистора крутизны i>

K

;

II — винт

упреждений

регулировки W;

12 — винт резистора регули­

ровки Y^:

13 — винт резистора регулировки Д;

Электроблок

(рис.

24)

14 — пробка;

15 — винт резистора регулиров­

ки скорости 2. Л

представляет собой отдель­

ный конструктивно оформ­

ленный узел и предназначен

для обеспечения работы стабили­

затора, механизма Д, прицела-дальномера и цепей стрельбы,

а также для частичного соединения со стабилизатором воору­

жения 2Э28М.

В электроблоке располагаются две этажерочные конструк­

ции, одна из которых трехплатная, а другая двухплатная, три

4—4338дсп

81

трансформатора Т1, Т2, ТЗ, три транзистора на радиаторах и

два реле.

Снаружи на двух боковых стенках корпуса электроблока

закреплены пять разъемов (Ш1, Ш2, ШЗ, Ш4, Ш5). Для соеди-

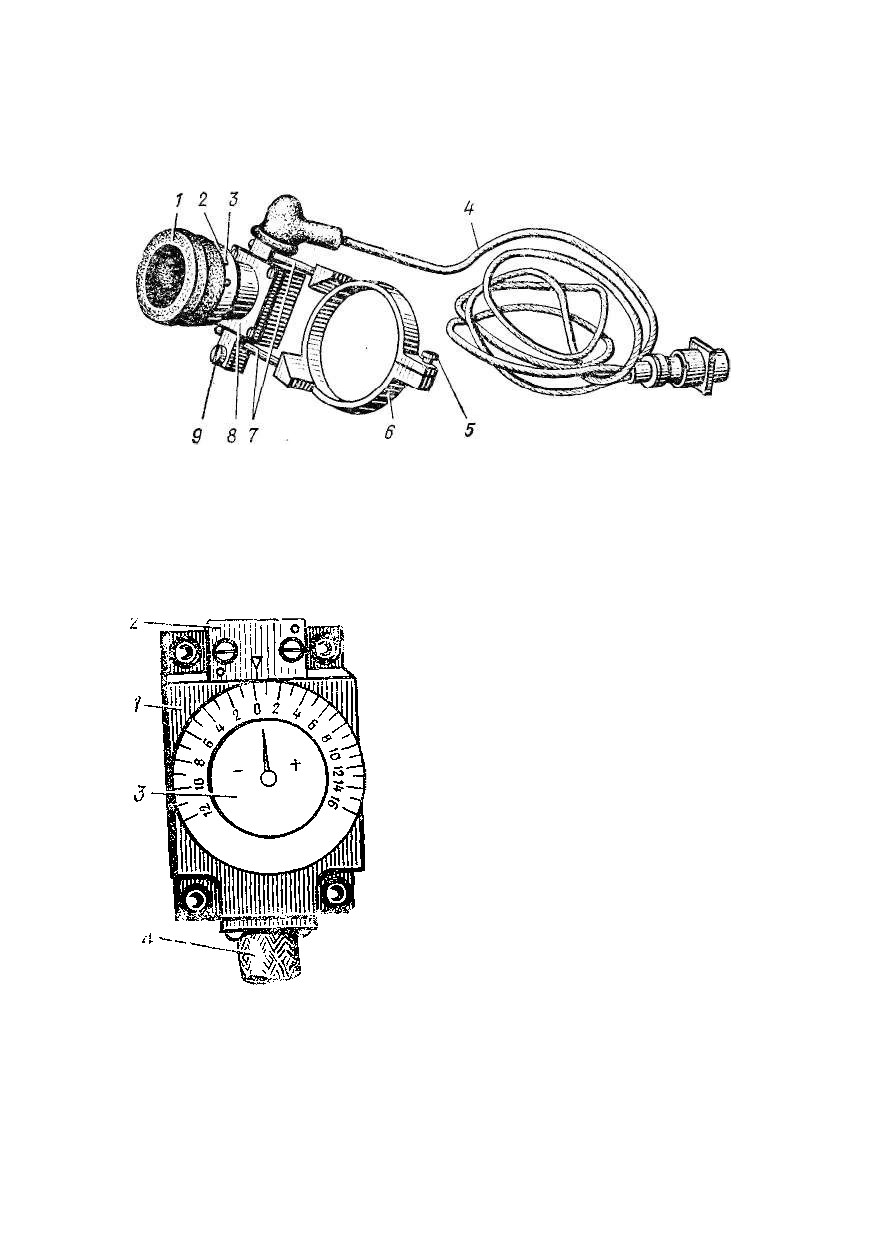

Рис. 25. Блок индикации:

•наглазник;

2 — окуляр;

3,

5 и 9 — винты;

4 — кабель с разъемом; в — хомут;

7 — направляющие; 8 — корпус

нения с внешними цепями используются разъемы Ш1, Ш2, ШЗ.

Разъемы Ш4, Ш5 служат

для контрольных целей и для под­

стройки и проверки УВБУ в объек­

те в период сдачи и во время экс­

плуатации. Все винты регулировоч­

ных резисторов

(О, До, со, ш

, W,

с

к

у, АД) выведены на верхнюю плату

поз. 7, 8, 9, 10, 11, 12, 13, 14 и 15.

Они закрыты крышкой 2.

При установке в танке электро­

блок крепится к кронштейну (спра­

ва от наводчика) тремя болтами

через отверстия во втулках амор­

тизаторов.

Электроблок взаимозаменяем с

дополнительной регулировкой ме­

ханизма ДД и параметров УВБУ

при необходимости.

Блок индикации предназначен

для снятия показаний поправок бо­

ковых упреждений.

Рис.

26.

Потенциометр

по-

правки:

Блок индикации состоит из кор­

I* — корпус;

2 — фиксатор;

3 — руч­

пуса 8

(рис.

25) с крышкой, оку­

ка потенциометра;

4 — разъем

ляра

2, наглазника

1, направляю­

щих 7, устройства для крепления в системе, состоящего из

хомута

6 и винта

5, винтов

3,

9 и кабеля 4 с разъемом.

В корпусе блока установлена плата со счетчиками, дешиф-

ратором и цифроиндикаторами.

82

5. НОЧНОЙ ТАНКОВЫЙ ПРИЦЕЛ ТПНЗ-49

5.1. НАЗНАЧЕНИЕ НОЧНОГО ТАНКОВОГО ПРИЦЕЛА

Ночной танковый прицел ТПНЗ-49 предназначен для обна­

ружения целей на поле боя, целеуказания, подготовки исход­

ных данных для стрельбы, прицеливания, оценки результатов

стрельбы и ввода корректур в темное время суток.

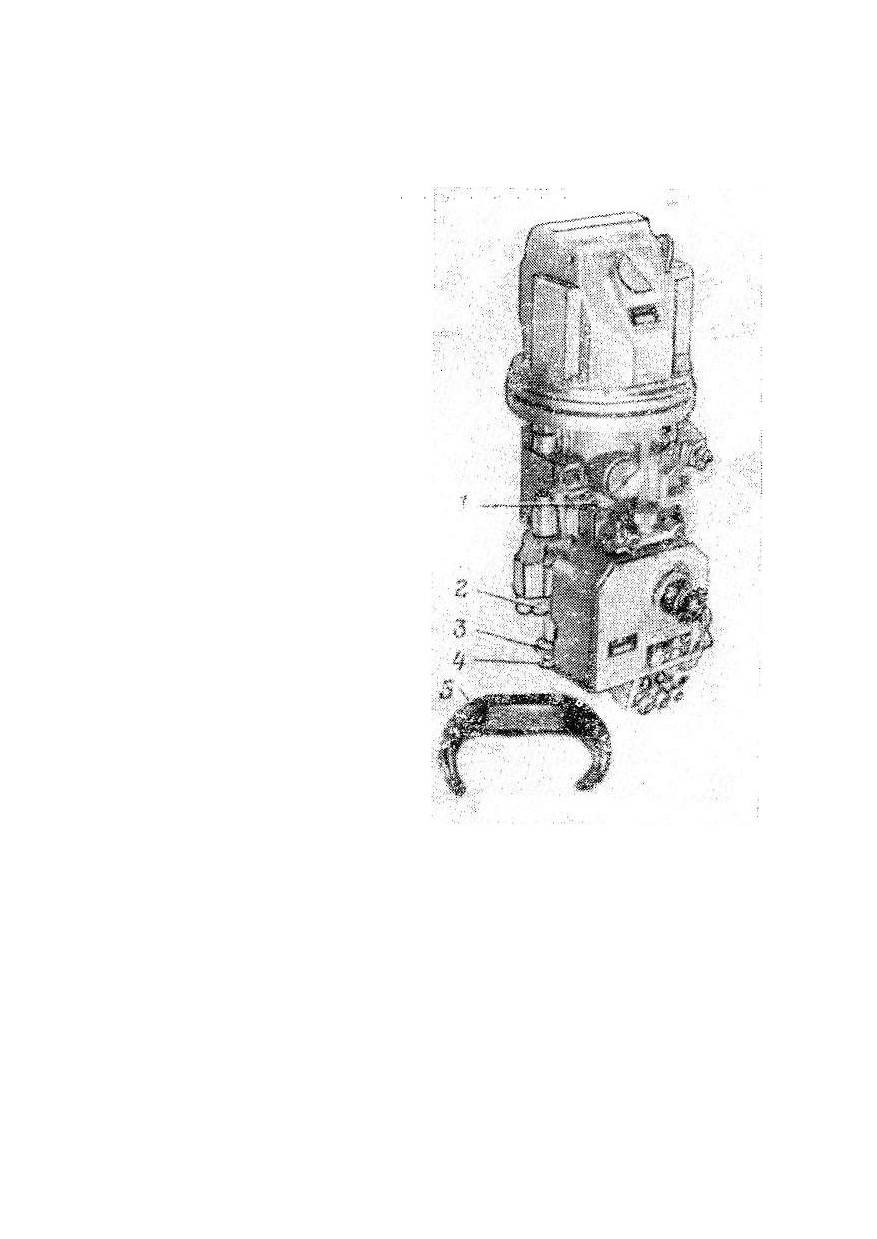

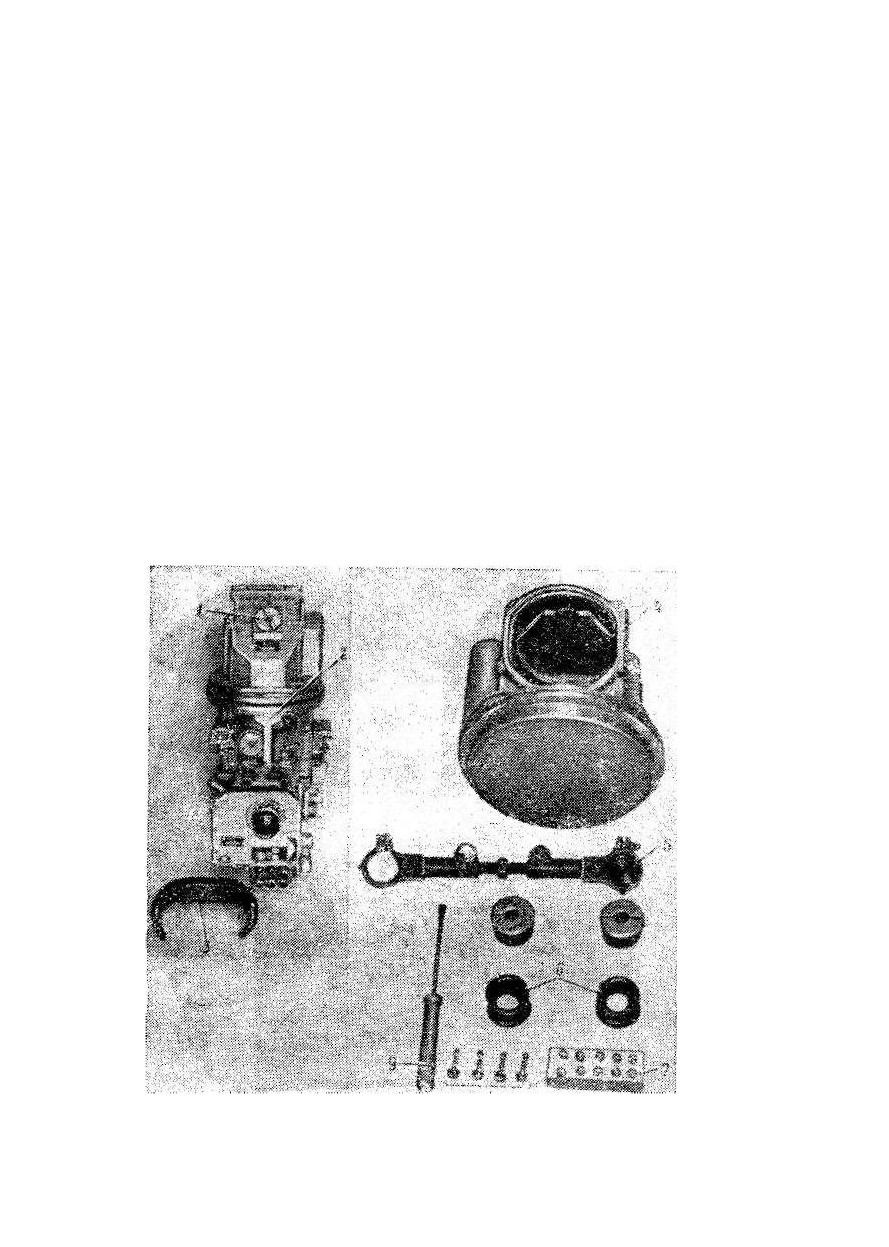

Рис. 27. Ночной танковый прицел ТПНЗ-49:

/ — влагопоглотитель; 2 — ключ выверки;

3 — налобник, 4 — запасная

головка прицела; 5»-тяга; б — наглазники;

7, — лампы;

8— винты;

9 — отвертка

85

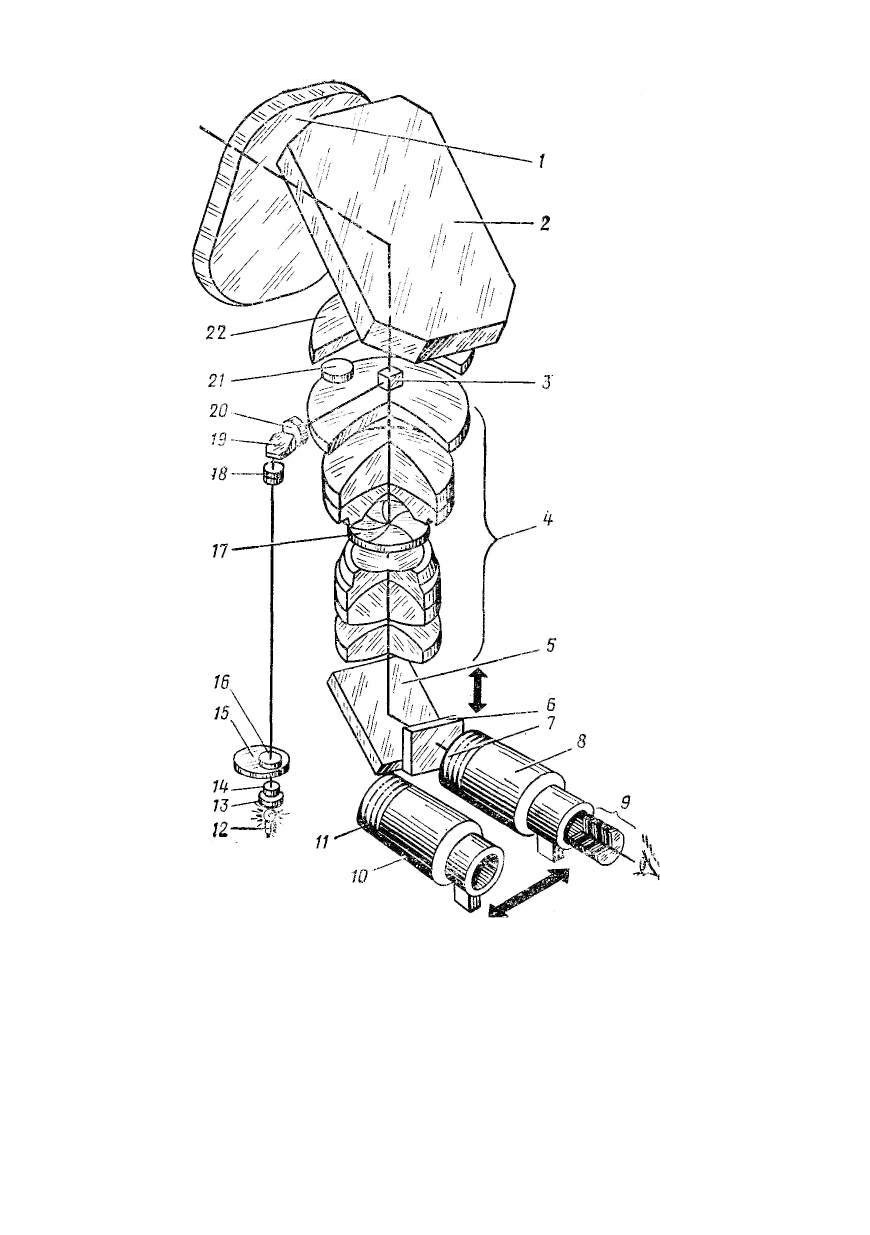

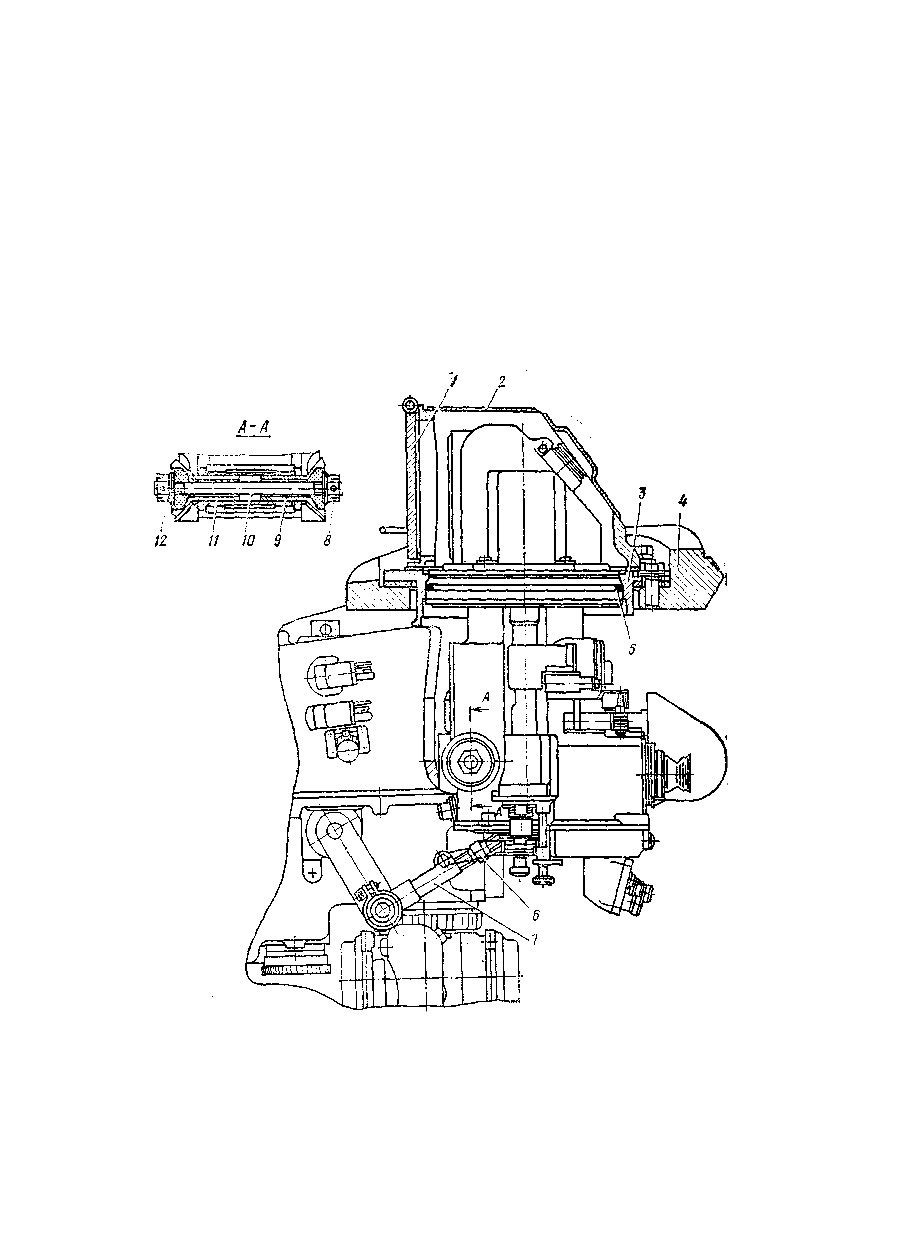

Рис. 28. Оптическая схема ночного танкового прицела:

/—защитное стекло головки;

2 — верхнее зеркало;

3 — призма-куб;

4 — объектив;

5 — нижнее зеркало; в — шторка; 7 — компенсационные

пластинки;

8— электронно оптический преобразователь;

9 — окуляр;

10— электронно-оптический усилитель;

// — компенсационные пластин­

ки;

12 — лампа подсветки дистанционных шкал, прицельных марок и

индексов;

13 — защитное стекло;

14 — молочное стекло;

15 — пластин­

ка с дистанционными шкалами;

16 — пластинка с прицельными мар­

ками и индексами; 17 — диафрагма; 18 — проекционный объектив, 19—

прямоугольная призма;

20 — защитное стекло;

21 — объектив светоза»

о

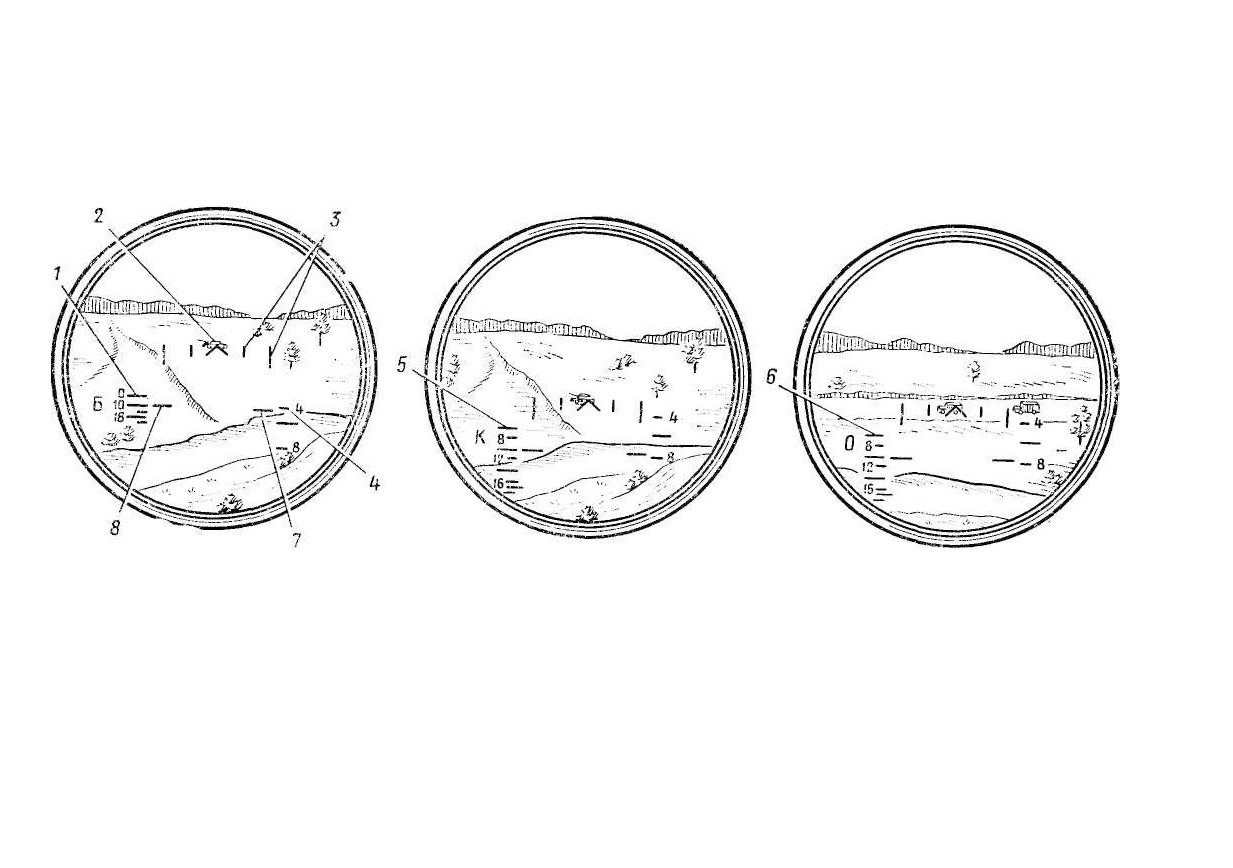

Рис. 29. Поле зрения ночного танкового прицела:

-Г—дистанционная шкала для стрельбы бронебойным подкалиберным снарядом;

2— центральная прицельная

марка;

3 — штрихи

(марки)

шкалы боковых поправок;

4 — дистанционная гикала для стрельбы из пулемета;

5—дистанционная шкала для стрельбы

кумулятивным

снарядом;

6— дистанционная шкала для стрельбы осколочно-фугасным снарядом;

7 и

8 — индексы для установки углов прицеливания

На передней стенке прицела имеется окуляр

8

(рис.

30)

с кольцом на оправе, которым наводчик производит диоптрий-

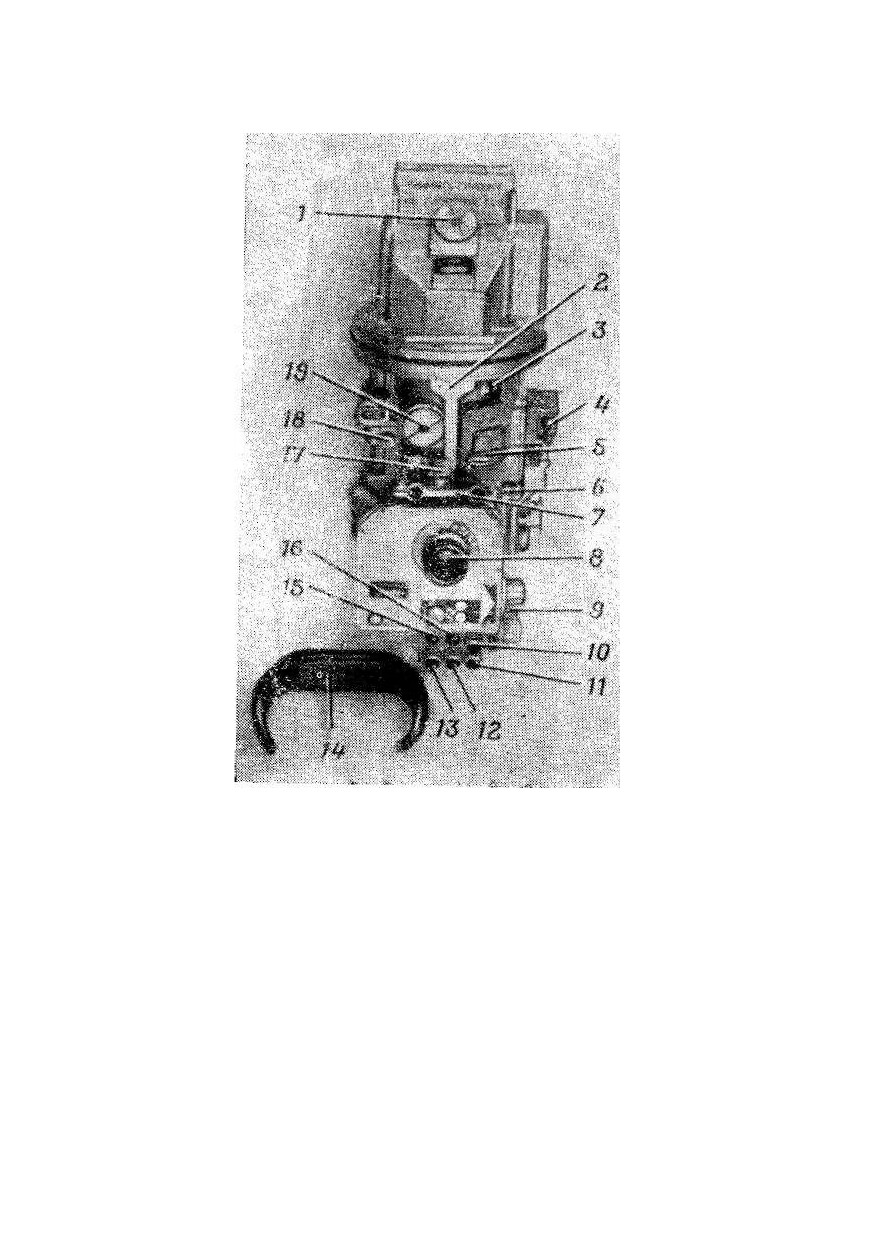

Рис.

30. Ночной танковый прицел ТПНЗ-49

(вид со стороны окуляра):

/ и

19 — патроны осушки;

2 — ключ для выверки ну­

левой линии прицеливания;

3 — выключатель свето­

защитного устройства;

4 — винт выверки нулевой

линии прицеливания по вертикали;

5 — рукоятка ме­

ханизма привода диафрагмы;

6 — винт-барашек-

7 —

кронштейн;

8 — окуляр;

9 — рукоятка ШТОРКА

ОТКРЫТА ПРИБОР ВКЛЮЧЕН включения шторки

и питания прицела;

10— сигнальная лампа ПАССИВ-

И — сигнальная лампа АКТИВ;

12 — сигнальная

лампа ОБОГРЕВ ОКУЛЯРА;

13 - сигнальная лампа

ОБОГРЕВ ГОЛОВКИ; Л - налобник; w - выклк,

чатель ОБОГРЕВ ГОЛОВКИ;

16 - выключатель

ОБОГРЕВ ОКУЛЯРА;

17- запасной осветитель

11-

винт выверки нулевой линии прицеливания но го­

ризонтали

ную установку окуляра. Рукоятка

5 механизма привода диа­

фрагмы служит для изменения диаметра диафрагмы объектива.

92

Рычаг

4 параллелограммного механизма прицела работает

в кинематической цепи передачи углов пушки на верхнее зер­

кало ТПНЗ-49, для чего рычажным механизмом он связан'с

верхним зеркалом ТПНЗ-49, а тягой соединяется с рычагом на

прицеле-дальномере.

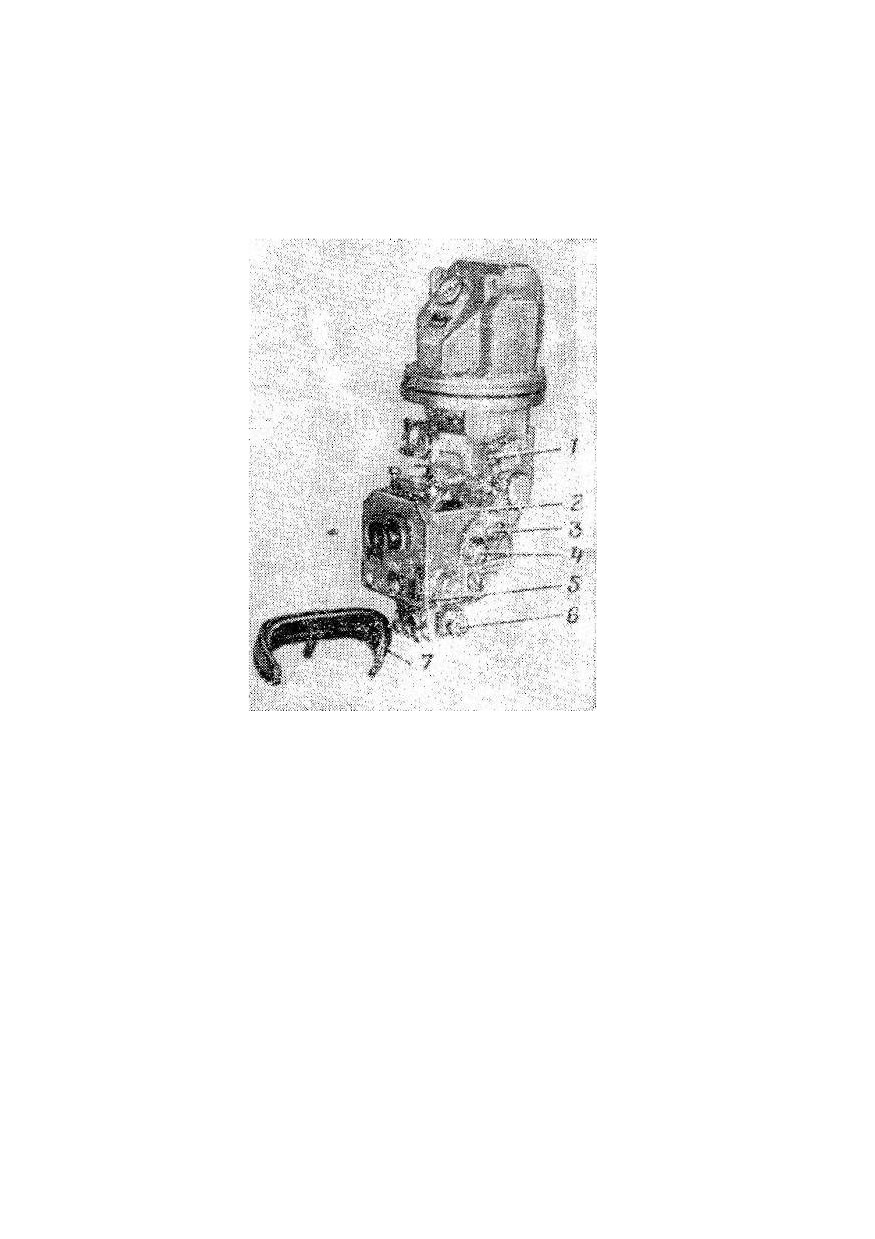

Рис. 31. Ночной танковый прицел ТПНЗ-49

(вид на правую стенку прицела):

/ — винт для выверки пулевой линии прицелива­

ния по вертикали;

2 — ограничитель;

3 — стопор

рычага параллелограммного механизма прицела;

4 — рычаг параллелограммного механизма прице­

ла;

5 — рукоятка ШТОРКА ОТКРЫТА ПРИБОР

ВКЛЮЧЕН включения шторки и питания прице­

ла; в —рукоятка ЯРКОСТЬ МАРКИ для регули­

рования яркости прицельных марок, дистанцион­

ных шкал и индексов;

7 — налобник

Винт 1 червячного механизма обеспечивает выверку нулевой

линии прицеливания по вертикали, поскольку червячный меха­

низм так связан с приводом верхнего зеркала, что позволяет

наклонять его при неподвижном рычаге параллелограммного

механизма ТПНЗ-49. Пределы качания рычага 4 задаются огра­

ничителем 2, привинченным к правой стенке прицела. Этот огра­

ничитель и стопор

3 рычага параллелограммного механизма,

которым рычаг можно жестко фиксировать в среднем положе­

нии, предохраняют верхнее зеркало от повреждений при транс­

портировании и при монтаже ТПНЗ-49 в танке.

94

С левой стороны прицела видна рукоятка 3

(рис.

32) пере­

ключения дистанционных шкал в

одно из трех фиксированных

положений. Каждое положение

позволяет

вводить

дальность

при стрельбе из пушки вы­

стрелом одного из типов, а

также при стрельбе из спа­

ренного пулемета: Б. ПУЛ,

К. ПУЛ и О. ПУЛ. Соосно

с рукояткой переключения

дистанционных шкал уста­

новлена рукоятка

4 ввода

дальности. При вращении

рукоятки

4

прицельные

марки и индексы переме­

щаются в поле зрения

вверх или вниз относитель­

но неподвижных дистанци­

онных шкал.

Рукоятка переключения

режимов работы на нижней

стенке корпуса прицела

служит для включения при­

цела в режим

«Пассивное

наблюдение» или

«Актив­

ное наблюдение» Для это­

го она шестернями связана

с осью барабана, в кото­

ром закреплены ЭОП и

ЭОУ и их блоки питания.

При повороте рукоятки в

одно из двух рабочих по­

ложений в оптическую схе­

му прицела вводится ЭОУ

или ЭОП. Одновременно в

режиме

«Пассивное наблю­

Рис.

32.

Ночной

танковый

прицел

дение» загорается сигналь­

ТПНЗ-49

(вид на

левую стенку при­

ная лампа ПАССИВ, а в

бора) :

режиме

«Активное наблю­

/ — винт выверки нулевой линии прицели­

вания по горизонтали;

2— осзетнтель при­

дение»

горит сигнальная

цельных марок, дистанционных шкал и

индексов;

3 — рукоятка переключения ди­

лампа АКТИВ.

станционных шкал;

4 — рукоятка ввода

дальности;

5 — налобник

На левой стенке прице­

ла, кроме того, имеется

кнопка для проверки работоспособности усилителя тока и от­

клоняющих катушек светозащитного устройства. Если эти эле­

менты автоматической светозащиты исправны, то при нажатии

на кнопку видимость через прицел пропадает.

Шаровая амортизированная опора и проушина на корпусе

прицела позволяют с помощью кронштейна крепить его к баш­

не танка.

95

Электрическая связь прицела с бортовой сетью танка и це­

пями стрельбы осуществляется кабелем, который подключается

к разъему на корпусе прицела.

Выключатель питания осветителя Л-4А закреплен на крон­

штейне над прицелом и имеет надпись ОСВЕТИТЕЛЬ, а также

сигнальную лампу красного цвета.

5.4. УСТАНОВКА НОЧНОГО ТАНКОВОГО ПРИЦЕЛА

В ТАНКЕ

Ночной танковый прицел закреплен в башне танка на крон­

штейне 3 (рис. 33) слева от прицела-дальномера.

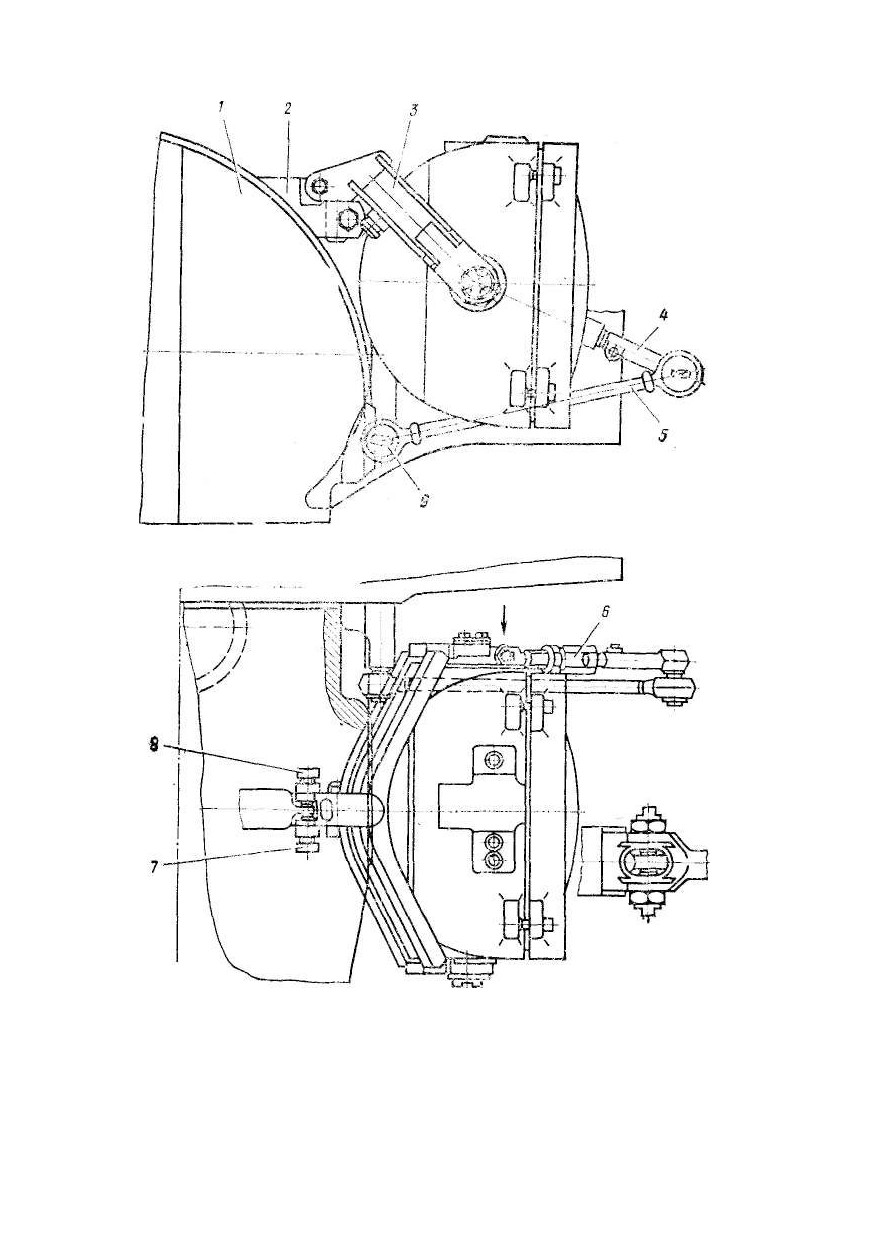

Рис. 33. Установка ночного танкового прицела:

1 - броневая крышка;

2 - броневое ограждение;

3 - кронштейн;

4 - крыша баш­

ни-

5-"-плотнительная прокладка;

«-регулировочная стяжка;

7-тяга, ь и

'

'

'

12 - г а й к и ;

9 и

11 — конические втулки;

10 — шпилька

Шаровой опорой ТПНЗ-49 устанавливается в сферическую

поверхность кронштейна и поджимается к ней с помощью стяж­

ной шпильки 10 с ганкой 8 и двух конических втулок 9 и И,

96

Рис. 34. Установка осветителя Л-4А:

/ — башня;

2 — основание;

3 — кронштейн,

4 — гяга;

5 — нерегулируемая тяга; б -

муфта;

7 и

8 — установочные винты; 9 — ось

97

содержание      ..     3      4      5      6     ..
