ТАНК Т-72А. ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ (1986 год) - часть 3

тофильтр 27. В верхнюю часть поля зрения окуляра может на­

правляться Свет от лампы 22, закрытой красным светофильт­

ром 24.

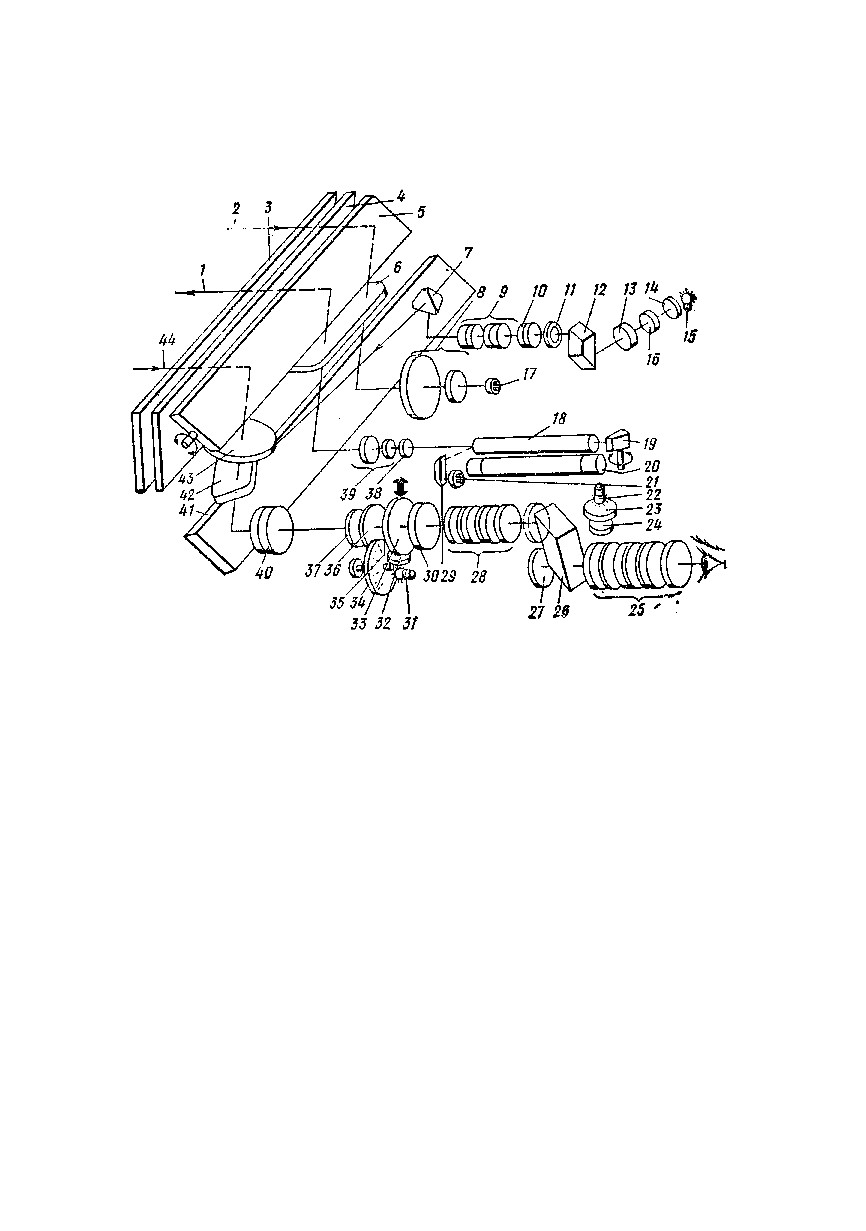

Рис. 9. Оптическая схема прицела-дальномера:

1 — оптическое излучение лазера;

2— лазерное излучение, отраженное от цели;

3 — защитное стекло тапка;

4 — защитное стекло головки прицела-дальномера;

5 — верхнее зеркало;

6 — защитное стекло корпуса прицела-дальномера;

7 —

призма;

8

—объектив фотоприемника;

9 — оптические клинья для выверки све­

тящейся марки;

10 —-проекционный объектив;

11— пластинка с прозрачным

кольцом;

12 — призма;

13 — конденсатор;

14 — защитное стекло;

15 — лампа для

создания

светящейся марки;

16 — красный светофильтр;

17 — высокочувствитель­

ный фотодиод;

13 — активный элемент;

19—призма полного внутреннего отра­

жения;

20 — лампа накачки;

21 — вспомогательный фотодиод;

22 — лампа для

создания сигнала

«Готов»;

23 — защитное стекло;

24 — красный светофильтр;

25 — окуляр;

26 — ромбическая призма:

27 — нейтральный светофильтр;

28 — обо­

рачивающая

система;

29— призма;

30 и

36 — защитные стекла;

31 — лампа для

подсветки дистанционной шкалы,

прицельных марок и индекса;

32 — защитное

стекло;

33 — пластинка с прицельными марками и шкалами для установки уг­

ла прицеливания при стрельбе из пушки и спаренного пулемета;

34—пластин­

ка с дистанционной шкалой;

35 — индекс;

37 — коллектив;

35 — полупрозрачное

зеркало;

39 — фокусирующее устройство;

40 — объектив

прицела-дальномера;

41— нижнее зеркало:

42 — светоделительная пластинка;

43 — защитное стекло

корпуса прицела-дальномера;

44 — отраженный от местности и целей видимый

поток света

Прицельная система создает увеличенное изображение уча­

стка местности в пределах угла

9°, на которое накладывается

изображение прицельных марок, дистанционной шкалы и ин­

декса.

Принцип действия прицела-дальномера заключается в сле­

дующем; от местности и целей, которые находятся в поле зре­

ния ТПД-К1, отражается видимый поток 44 света. Часть этого

потока попадает на защитное стекло 3 и через защитное стек­

ло 4 головки на верхнее зеркало 5. Зеркало поворачивает све-

41

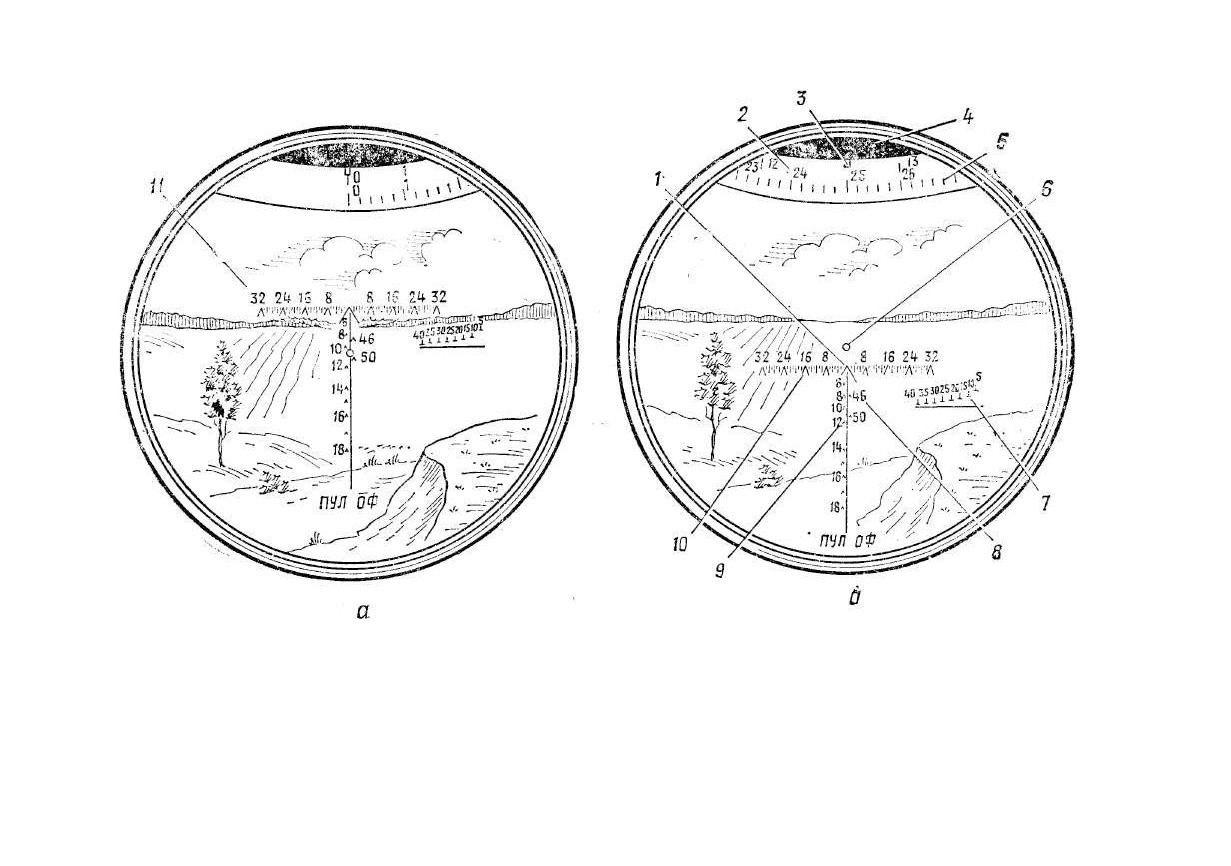

Рис. 10. Поле зрения прицела-дальномера:

а — при установке нулевой дальности; б — при установке дальности

2500 м;

1—центральный

угольник

(центральная при-

цельная марка);

2 — дистанционная шкала;

3 — неподвижный индекс;

4 — сигнал

«Готов»;

5 — штрихи для считывания изме­

ренной дальности и установки дальности при стрельбе из пушки;

6 — светящаяся марка;

7 — дальномерная шкала для опре­

деления расстояния до цели высотой

2,7 м;

8—шкала для установки угла прицеливания при стрельбе осколочно-фугасным

снарядом на дальность

4—5 км;

9 — шкала для установки угла прицеливания при стрельбе из пулемета;

10— боковой уголь­

ник

(марка шкалы боковых поправок);

11—шкала боковых поправок

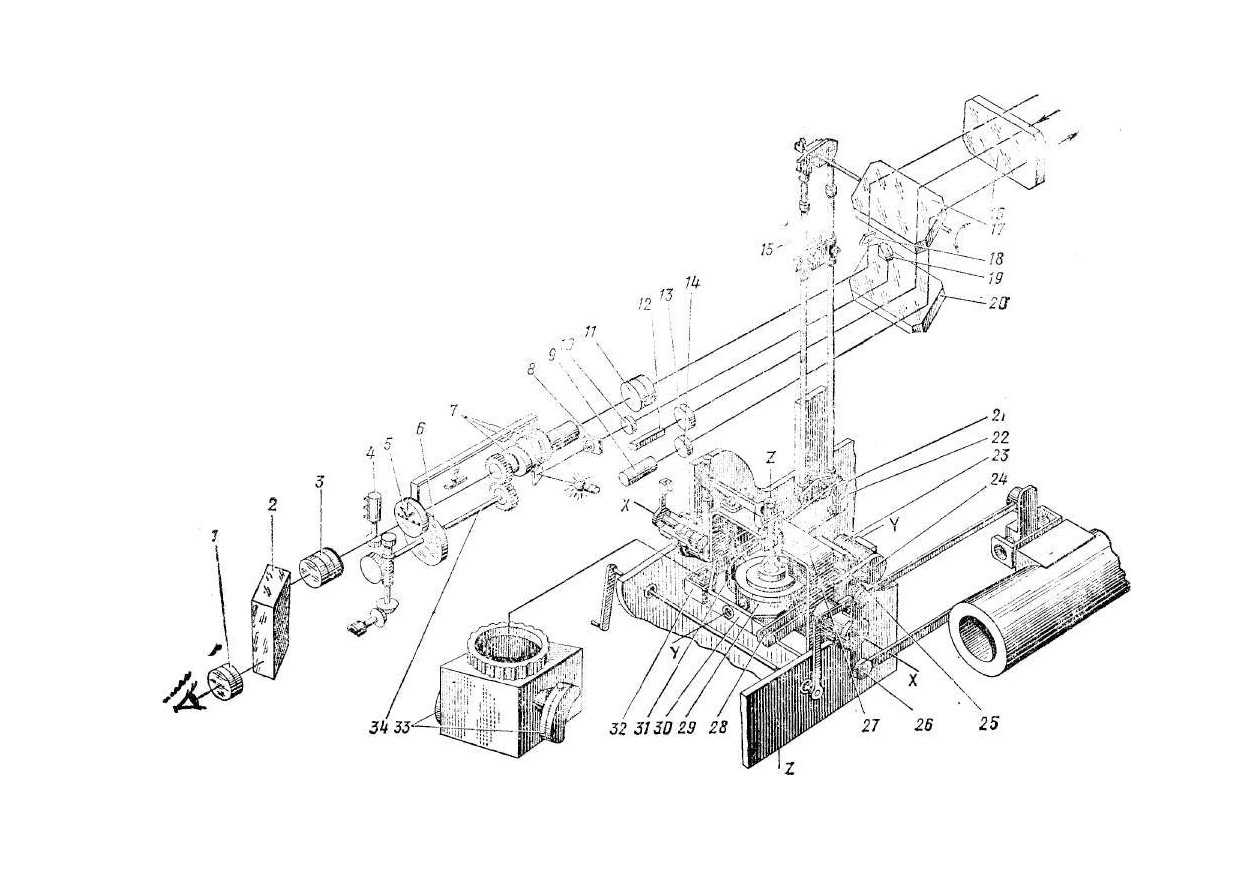

Рис.

11. Кинематическая схема прицела-дально­

мера:

1 — окуляр;

2 — призма;

3 — оборачивающая система;

4 — потенциометр обратной связи;

5 — пластинка с при­

цельными марками;

6 — пластинка с дистанционной

шкалой;

7 — баллистические кулачки;

8

— пластинка с

прозрачным кольцом;

9— лазер;

10—проекционный

объектив;

11 — объектив прицела-дальномера;

12— высо­

кочувствительный фотоприемник;

13 — объектив фото­

приемника;

14 — фокусирующее устройство;

15 — рейки;

16—защитное стекло;

17— верхнее зеркало;

18 — свето-

делительная пластинка;

19—призма;

20—нижнее зерка­

ло;

21,

25 — лента;

22,

24 и

31 — шкивы;

23 — вращаю­

щийся

трансформатор;

26 — рычаг прицела-дальномера;

27 — корпус гироскопа;

28 — контакты разрешения вы­

стрела;

29—внутренняя рамка гироскопа;

30—наруж­

ная рамка гироскопа;

32 — катушка электромагнита на­

ведения;

33 — рукоятки пульта управления;

34 — ось

пластинки с дистанционной шкалой

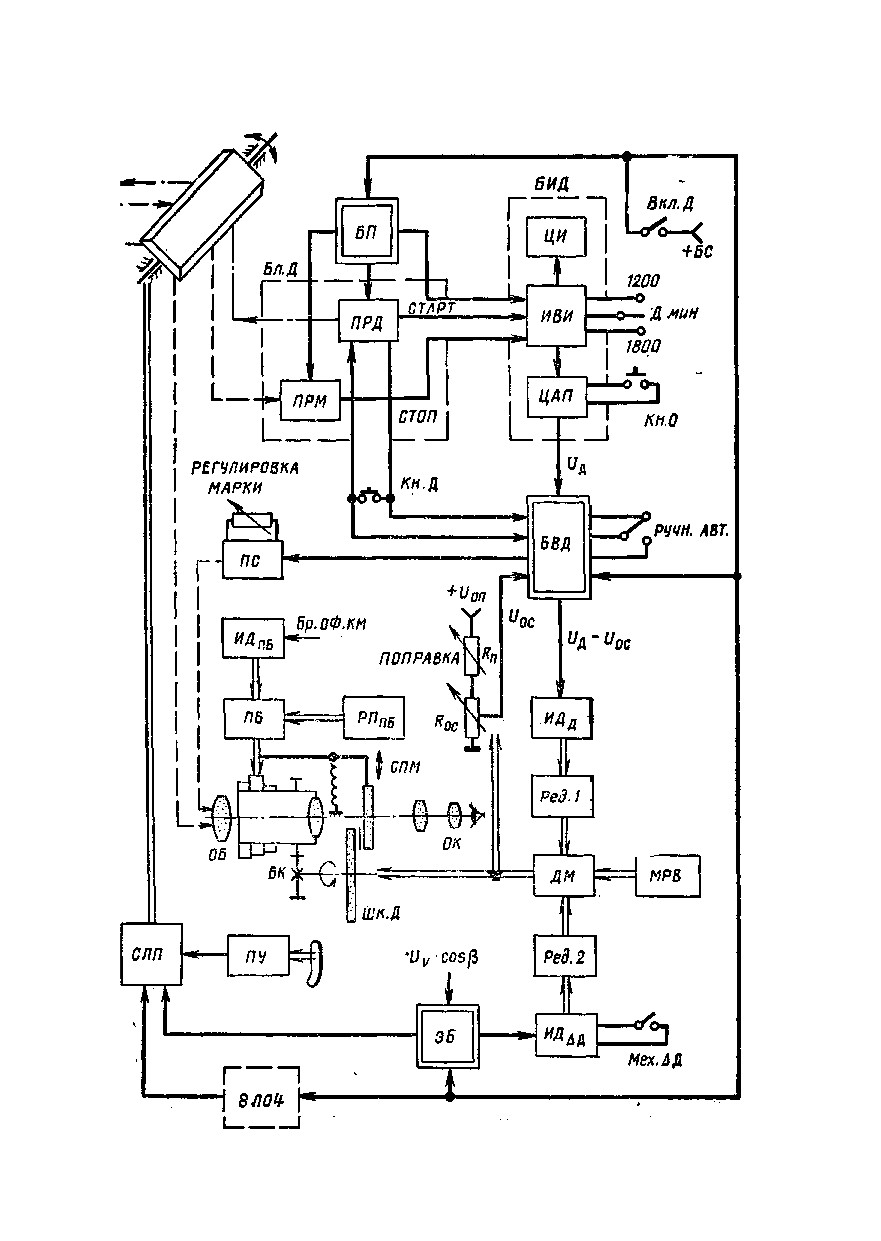

Рис. 12. Функциональная схема прицела-дальномера

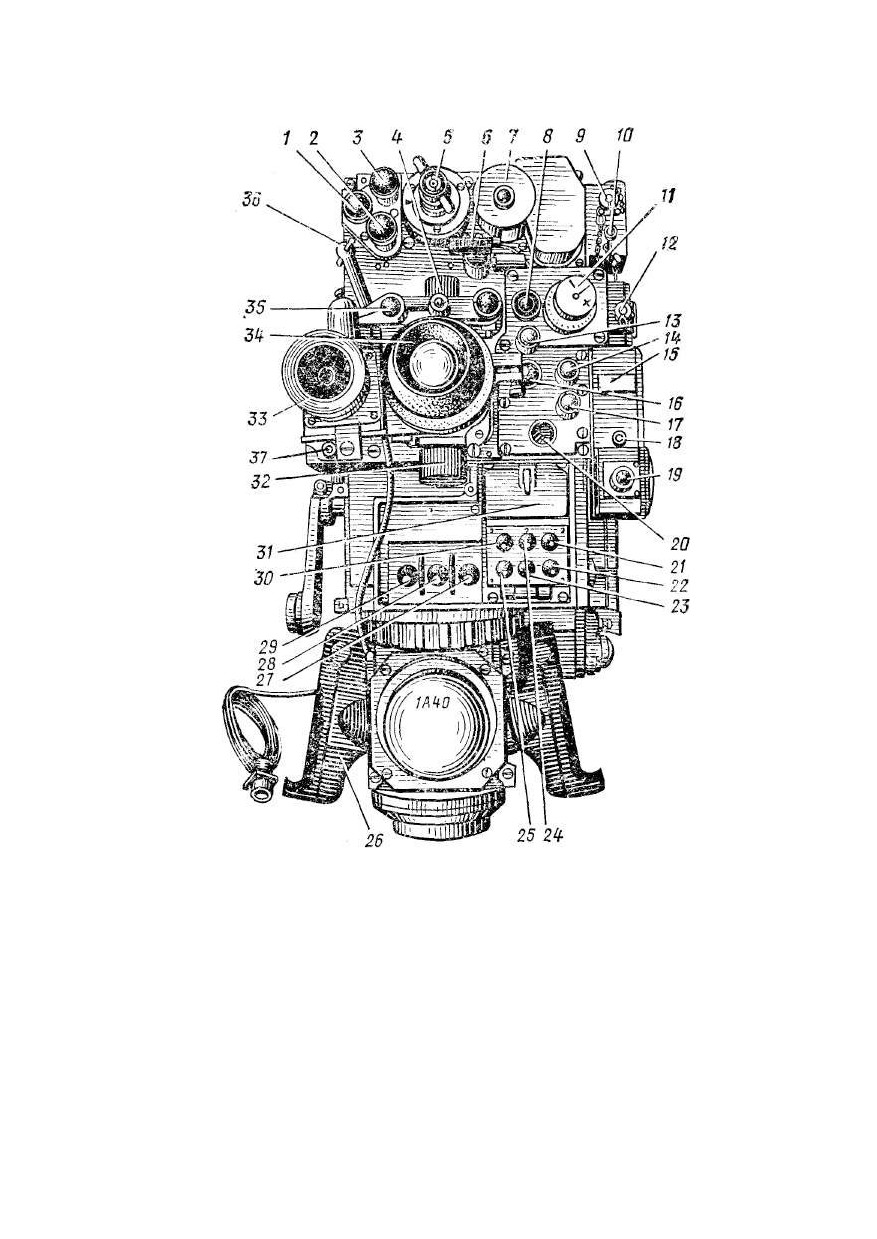

Рис. 13. Прицел-дальномер с блоком индикации:

/ — сигнальная лампа ОФ;

2 — сигнальная лампа К/ПУЛ. 3 — сиг­

нальная лампа БР;

4 — защитный колпак лампы ГОТОВ;

5 — ру­

коятка механизма ручного переключения баллистик;

6 — рукоятка

СВЕТОФИЛЬТР для включения светофильтра;

7 — патрон осушки;

8 — выключатель обогрева окуляра;

9 — разъем Ш26;

10— потен­

циометр РЕГ. НАК.;

//—рукоятка ПОПРАВКА для ввода сум­

марной поправки;

12 — разъем Ш24;

13 — сигнальная лампа ОБО­

ГРЕВ ОКУЛЯРА;

14 — сигнальная лампа ГОТОВ Д;

15 — цифро­

вой индикатор;

16 — выключатель Д;

17 — сигнальная лампа ОТ­

РАБОТКА Д;

18 — светодиод;

19 — переключатель минимальной

дальности СТРОБ;

20 — переключатель РУЧН. АВТ.;

21 — сигналь­

ная лампа ПРИВОД;

22 — сигнальная лампа ГОТОВ;

23 — сиг­

нальная лампа

Д;

24 — сигнальная лампа РАССТ.;

25—сигналь­

ная лампа КОМАНД.;

26 — левая рукоятка пульта управления;

27 — выключатель П Р И В О Д ;

28 — выключатель СТАВИЛ.;

29 —

выключатель Мех.

Д;

30 — сигнальная лампа СТАВИЛ.;

31 —

крышка предохранителей СП-5 и СП-20;

32 — маховичок диоптрий­

ной установки окуляра;

33 — блок индикации;

34 — окуляр;

35 —

кронштейн установки налобника;

36 — рукоятка крепления налоб­

ника;

37 — выключатель ПОДСВ. СЕТКИ

56

и далее вниз до упора по стрелке РАССТОПОРЕНО. Для CTO-

порения гироскопа рукоятку 15 повернуть из нижнего положе­

ния на себя и далее вверх до упора, т. е. по стрелке ЗАСТО­

ПОРЕНО.

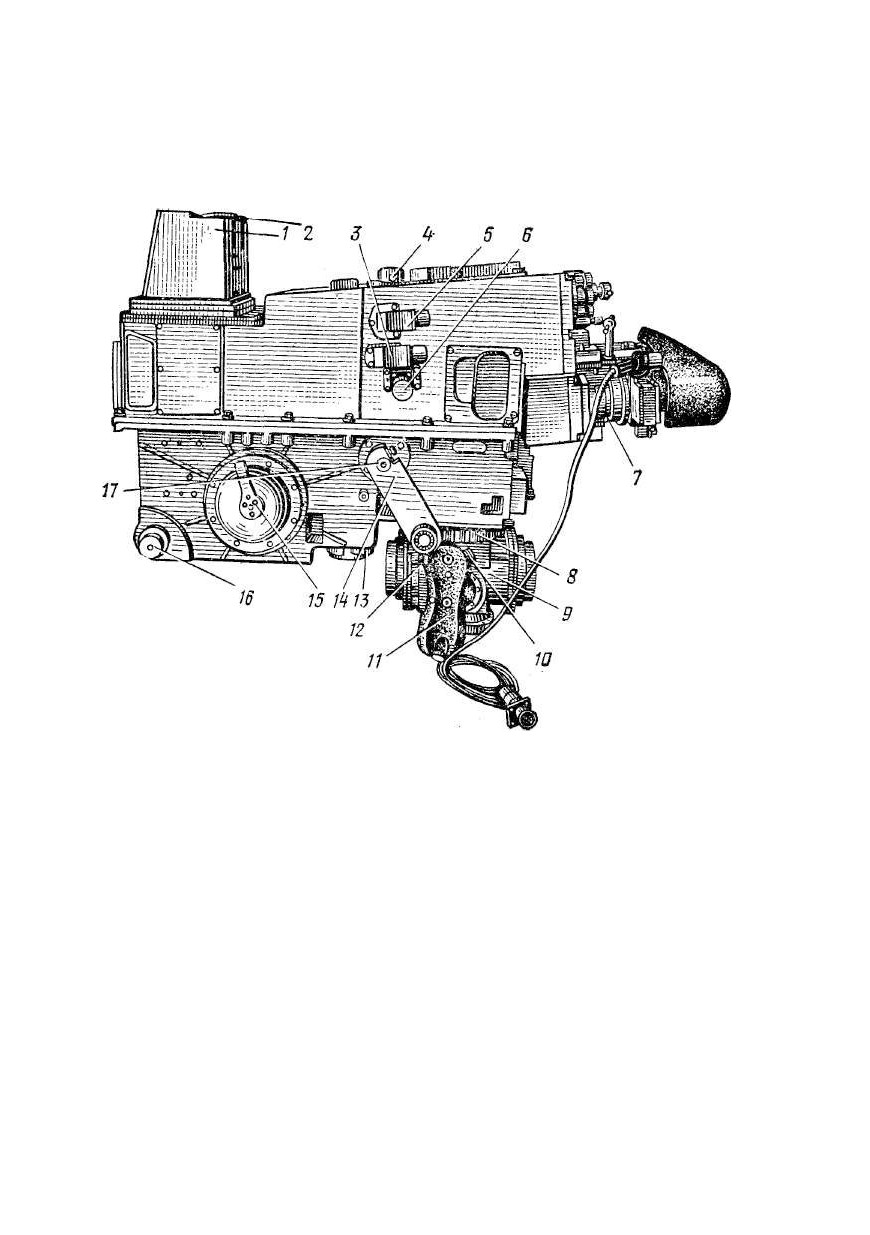

Рис. 14. Прицел-дальномер

(вид слева):

1 — головка прицела-дальномера;

2—патроны осушки;

3 — механизм ВЫВЕРКА ПО

НАПРАВЛЕНИЮ для выверки прицела-дальномера по

горизонтали;

4 — скоба;

5 —

механизм ВЫВЕРКА ПО ВЫСОТЕ для выверки прицела-дальномера по вертикали:

6 — защитный колпак лампы подсветки прицельных марок, дистанционной шкалы и ин­

декса;

7 — рукоятка РЕГУЛИРОВКА МАРКИ;

8 — маховик ручного ввода дальности;

9—пульт управления;

10—кнопка автоматической установки дистанционной шкалы и

прицельных марок в нулевое положение;

// — левая рукоятка пульта управления;

12—

кнопка для стрельбы из спаренного пулемета;

13—разъем Ш1;

14 — рычаг;

15 — руко­

ятка стопорения гироскопа;

16—цапфа;

17 — ось

Механизм 5 с надписью ВЫВЕРКА ПО ВЫСОТЕ служит

для выверки нулевой линии прицеливания в вертикальной пло­

скости, а механизм 3 с надписью ВЫВЕРКА ПО НАПРАВЛЕ­

НИЮ— для выверки в горизонтальной плоскости.

Цапфа 16 и симметричная ей цапфа на правой стенке при­

цела-дальномера позволяют с помощью кронштейна крепить

его к лобовой части башни. Скобой 4 прицел-дальномер подве­

шивается к крыше башни. Для этого в крыше устанавливается

пружинная подвеска.

Маховик

8, размещенный между корпусом и пультом

9

управления, предназначен для ввода дальности в прицел-даль-

59
